для мотоблока, минитрактора, трактора, чертежи, размеры, изготовление, видео

Скорость сбора урожая является актуальной проблемой как для фермеров, так и для владельцев дачных участков. Особенно остро этот вопрос встает в осенний период, когда солнечные и погожие дни становятся редкостью. Помощь в ускорении процесса может оказать веерная картофелекопалка для мотоблока, сделанная своими руками.

Особенности конструкции и принцип действия

Принцип работы классической картофелекопалки представляет собой короткий алгоритм, однако, несмотря на внешнюю простоту, такой агрегат способен значительно облегчить ручной труд. Неотъемлемой частью конструкции являются зубья, они погружаются в землю на небольшую глубину и вылавливают клубки. Урожай отправляется на поверхность почвы, где в дальнейшем его собирают вручную. Как правило, конструкцию устанавливают на мотоблок, за счет чего процесс механизируется и ускоряется.

С помощью картофелекопателя можно собирать такие культуры, как свекла, лук и чеснок

Картофелекопалки делятся на несколько видов:

• универсальные;
• вибрационные;
• транспортерные;

Второй вид устройства наиболее эффективен при использовании мотоблока. Собрать веерную копалку с вибратором самому можно в короткие сроки. Благодаря данному агрегату урожай не только выкапывается, но и автоматически очищается от больших клубней земли. За счет вибрации лишняя почва просеивается сквозь промежутки между зубьями, оставляя на поверхности только плоды.

Транспортерная картофелекопалка подразумевает наличие редуктора, состоящего из корпусов, двух валов и шестеренок. Данный вид агрегата устанавливают на средние и тяжелые мотоблоки, минитракторы, однако его принцип работы схож с вибрационным устройством.

Для крупных участков и сельскохозяйственных полей рекомендуется сделать веерную картофелекопалку для трактора, которая позволит обрабатывать большую площадь за один подход.

Чертежи и размеры веерной картофелекопалки для мотоблока

Конструкция веерной картофелекопалки представляет собой плуг с наконечниками из металлических прутьев. Такой вид устройство имеет для того, чтобы в процессе работы не только выкапывать и просеивать клубни, но и рыхлить землю.

Самодельную картофелекопалку для мотоблока веерного типа изготавливают согласно чертежу, на котором указывают пропорции устройства. Его размер варьируется в зависимости от желаемой площади участка, обрабатываемой за один подход.

Еще один важный параметр при изготовлении картофелекопалки – глубина обработки почвы

Для того чтобы самостоятельно изготовить картофелекопалку, потребуются болгарка, сварочный аппарат и дрель. Также заранее следует запастись следующими материалами:

• листовая сталь;
• болты диаметром 10-12 мм;
• арматура 8-10 мм;
• прямоугольный стальной профиль;

Важно! При выборе стали для картофелекопалки лучше отдать предпочтение листам толщиной от 3 мм. Это условие необходимо соблюдать для того, чтобы устройство служило как можно дольше.

В конструкции картофелекопалки отсутствуют поворотные и вращательные механизмы, устройство может служить много лет

В число недостатков картофелекопалок для мотоблоков входит довольно высокая потеря корнеплодов. Из-за острых зубьев устройства урожай может повреждаться. По общим подсчетам около 20% всех собранных плодов могут быть испорчены агрегатом.

Как сделать веерную картофелекопалку для мотоблока своими руками

Алгоритм изготовления картофелекопалки веерного типа состоит из следующих пунктов:

1. Арматуру распилить на несколько равных прутов. Длина каждого из них должна составлять 47-50 см.

2. В середине отрезка листовой стали (лемеха) с помощью сверла проделать два отверстия. Они понадобятся для последующего крепления конструкции к стойке.
3. К расширенной части ножа приварить отрезки арматуры. Их расположение должно расходиться к окончанию, т. е. создавать фигуру веера.

4. К лемеху с помощью болтов прикрепить прямоугольный профиль. Он будет выступать в роли стойки.
5. В верхней части профиля приварить кронштейн. В нем заранее необходимо просверлить несколько отверстий, которые будут нужны при креплении конструкции к мотоблоку.


Также мастера, которые выкладывают видео о веерной картофелекопалке для мотоблока, сделанной своими руками, рекомендуют усилить лемех с помощью дополнительного слоя металла. Для этого к его нижней части приваривают полоску стали. Это действие позволит увеличить срок службы устройства.

Заключение

Веерная картофелекопалка для мотоблока облегчает процесс сбора урожая и позволяет закончить обработку полей в короткие сроки. Сделать такой агрегат можно в домашних условиях, при этом не потратив много сил, времени и средств.

Картофелекопалка для мотоблока своими руками: фото, видео, схемы

Все у кого есть картофельное поле рано или поздно приходят к выводу, что копать картошку лопатой не очень благородное и веселое занятие, и вот вы ищите где бы купить картофелекопалку как вдруг на защиту традиционных ценностей виде ручной копки приходят бабушки и дедушки с аргументами, что копалка не всю картошку выкапывает, стоит дорого, деды копали и нам велели. И тут вам на ум приходит идея, а не сделать ли самодельную картофелекопалку своими руками, дескать и деньги тратить не надо и родня будет вами гордиться. Но прежде чем приступить к постройке самодельной картофелекопалки для мотоблока давайте узнаем какими вообще они бывают.

Типы картофелекопалок

• Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.

Картофелекопалка вибрационная

• Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.

Картофелекопалка транспортерная

• Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений. Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.

Картофелекопалка стрельчатая

[box type=»warning» align=»aligncenter» class=»» width=»»]Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.[/box]

 Изготовление картофелекопалки для мотоблока грохотного типа

Образцом для изготовления картофелекопалки послужит картофелекопалка ККМ-1 так как агрегатируется с мотоблоками типа «НЕВА», «Салют», «Каскад», «Фаворит»,  «МТЗ» и  мотоблоками аналогичной конструкции.



ККМ-1

Схема ККМ-1

Картофелекопалка к мотоблоку «Нева»

Материал для изготовления картофелекопалки на мотоблок
Металлический профиль	2,5 мм.
Листовая сталь	3-5 мм.
Арматура не рифленная	10 мм.
Колеса пневматические либо полиуретановые (2 шт.)	330
	90
Ремень	А-1180
Шкив	1
Болты, гайки, шайбы

Перед началом работы требуется подготовить следующий инструмент:

• угловая шлифовальная машинка;
• сварочный аппарат;
• гравер или дрель.

[box type=»info» align=»aligncenter» class=»» width=»»]Копалка грохотного (или вибрационного) типа имеет движущиеся части, что существенно усложняет конструкцию, поэтому механизм требует точного изготовления. [/box]

Порядок изготовления самодельной картофелекопалки грохотного типа

1. этап – изготовление рамы. Для этого, распиливается на четыре части металлический профиль со стороной квадрата 2,5 см.  Два куска должны быть – 1200 мм, а два – 800 мм. Размер профиля  – 40*40 мм. Подготовленные части соединяются при помощи сварки в прямоугольник
2. этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.
3. этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм. Соединяем стойки между собой полосой 0,4 мм.
4. этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны. Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.

[box type=»download» align=»aligncenter» class=»» width=»»]Схема картофелекопалки[/box]

Изготовление картофелекопалки для мотоблока веерного типа

Преимуществом веерной картофелекопалки перед другими является ее надежность и простота в изготовлении. Этот агрегат может использоваться не один год. В нем нет вращающихся частей, которые при больших нагрузках приходят в негодность. Подкапывание картофеля осуществляется быстро и качественно.

[box type=»info» align=»aligncenter» class=»» width=»»]Главное назначение картофелекопалки – это отделение клубней картошки от почвы и выкладывание их на грунтовую площадь. Такой агрегат прост в управлении и имеет несложную конструкцию. Поэтому сконструировать его своими руками обычно не составляет особенного труда. Самое главное, что данный навесной механизм подходит к любой модели мотоблока, будь это всем известная «Нева» или другая модификация.[/box]

Материал для изготовления картофелекопалки на мотоблок
Болты	10-12 мм.
Листовая сталь	3-4 мм.
Арматура не рифленная	8-10 мм.
Стальной профиль

Перед началом работы требуется подготовить следующий инструмент:

• угловая шлифовальная машинка;
• сварочный аппарат;
• гравер или дрель.

Порядок работы по изготовлению веерной картофелекопалки

1. этап — В средней части лемеха сверлят два отверстия для крепления к стойке. Длина лемеха 22 см., ширина около 30 см.,
2. этап — К расширенной части ножа (слева и справа от выпуклой части) приваривают куски стальных прутов на растоянии 5-6 см. , с расширением в верх на 10-12 см.  (так, чтобы они расходились вверх и в стороны «веером»). Длина прутов — 47-50 см. Иногда прутья гнут в виде маршевой ступеньки.
3. этап — К лемеху болтами крепят стойку-держатель. Высота стойки зависит от конструкции мотоблока. Стойку-держатель можно приварить непосредственно к плугу, не используя болты.
4. этап — К верхней части стойки приваривают кронштейн с заранее просверленными отверстиями (для соединения картофелекопалки с мотоблоком).
5. этап — Для прочности конструкции нижнюю часть лемеха, направленную к земле, усиливают приваренной полоской металла.

Прутья

Лемех

Пятка

Этапы изготовления картофелекопалки для мотоблока транспортного типа

Принцип изготовления транспортной копалки схож по типу с грохотной, рало у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Самодельная транспортерная картофелекопалка с приводом транспортной ленты от редуктора



Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

Колесный привод траспортерной ленты

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Материал для изготовления картофелекопалки на мотоблок
Металлический профиль	2,5 мм.
Листовая сталь	3-5 мм.
Стальные прутья для транспортета	10 мм.
Колеса металлические с грунтозацепом 2 шт.
Болты, гайки, шайбы

Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления картофелекопалки своими руками будет трудным. Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем. Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека. Еще сюда стоит добавить цену. Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.

Заключение

Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием. Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя. Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.

Click to rate this post!

[Total: 1 Average: 5]

транспортерные вибрационные и самодельные копалки для картофеля

Практически каждый человек знает, как тяжело заниматься выращиванием картофеля. Это не только очень однообразная, но и довольно сложная работа. Поэтому можно приобрести картофелекопалку, которая поможет справиться с данным заданием за считаные часы. На сегодняшний день выбор такой техники довольно большой. Однако среди многих стоит обратить внимание на нужную технику для мотоблока «Нева».

Назначение

Картофелекопалка для мотоблока «Нева» представляет собой довольно несложное оборудование, при помощи которого можно довольно быстро копать картофель любого сорта. Еще не так давно механически справиться с такой задачей могли только большие сельские хозяйства.

Сегодня такой процесс доступен любому человеку. Поэтому покупая мотоблок, почти каждый старается вместе с ним приобрести все дополнительные приспособления или просто сконструировать все своими руками.

Принцип работы

Если говорить о самом процессе, то он отличается легкостью и быстротой. С такой задачей сможет справиться даже начинающий огородник. Для этого просто необходимо ознакомиться с действиями, и можно приступать к работе.

Процесс работы копалки заключается в следующем: ее зубчики загоняются в грунт и сразу же начинают приподнимать картошку наверх, после чего выкладывая ее на землю. Для человека остается совсем немного работы: просто собрать клубни и перенести их в место хранения. Такой процесс значительно экономит и время хозяина, и его силы.

Разновидности

Существует несколько видов картофелекопалок. Принцип работы у всех одинаковый, однако некоторые различия все-таки существуют. Все их надо рассмотреть более подробно.

Простая

Сама картофелекопалка представляет собой простую лопату, которая имеет два небольших закругления, а также зубчики. Они находятся сверху конструкции.

Острая часть копалки погружается в землю, после чего поднимает картошку на прутья, где осыпается земля, а затем перемещает ее на грунт.

Грохотная

Данный вид конструкции представляет собой вибрационную копалку. Она сложнее предыдущего вида. У нее есть лемех, а также решетка, которая может просеивать картошку. Находится она на колесиках копалки. Последующие действия происходят идентично.

Если говорить о преимуществах, то они имеются в обеих копалках. Так, простые будут стоить гораздо дешевле, но ко всему прочему, и надежные, и очень легкие в использовании. Однако грохотные копалки отличаются большей производительностью.

Транспортерная

Данный вид конструкции представляет собой вибрационную копалку. Она сложнее предыдущего вида. У нее есть лемех, а также решетка, которая может просеивать картошку. Находится она на колесиках копалки. Последующие действия происходят идентично.

Если говорить о преимуществах, то они имеются в обеих копалках. Так, простые будут стоить гораздо дешевле, но ко всему прочему, и надежные, и очень легкие в использовании. Однако грохотные копалки отличаются большей производительностью.

Такая копалка представляет собой навесное приспособление к мотоблоку, которое и отличает ее от других видов. Поэтому ее часто еще называют веерной или ленточной. Такая копалка имеет движущую ленту. По ней картофель подается наверх, где осыпается земля, при этом она совсем не повреждается.

Такая конструкция имеет хорошее качество, к тому же очень надежна, но при этом цена ее высокая.

Популярные модели

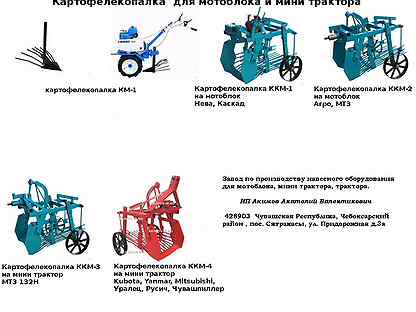

Почти все модели копалок идентичны между собой. Среди картофелекопалок стоит отметить те, что пользуются большим спросом. К ним относятся такие конструкции, как «Нева ККМ-1» или «Полтавчанка».

«КВМ-3»

Если рассматривать вибрационные модели, то они больше подходят к мотоблокам «Нева МБ-2», «Салют». Эту модель можно отнести к конструкциям грохотного типа. У нее имеется нож, а также движущийся эллипсоидной траекторией вытряхиватель. Кроме этого, нож можно присоединить через переходник к раме, что значительно увеличит вибрацию. Это поможет использовать картофелекопалку на очень тяжелых грунтах.

Если рассматривать некоторые ее характеристики, то она может погружаться на глубину до 20 сантиметров. Весит такая конструкция 34 килограмма, при этом ее ширина достигает 39 сантиметров.

«Нева ККМ-1»

Данная модель также относится к вибрационным копалкам, однако имеет более усовершенствованные конструкции. В состав такой модели входит лемех, который довольно активный, а также решетка, просеивающая картофель. При помощи лемеха можно снять необходимый пласт земли, который сразу же попадает на решетку, где просеивается. Оставшийся картофель перебрасывается на землю, где его можно собрать по следу мотоблока.

Такая конструкция рассчитана на сбор урожая на междурядьях от 60 до 70 сантиметров. Кроме этого, при помощи такого аппарата можно также выбрать и свеклу, и морковь. Технические характеристики данного агрегата следующие:

• погружаться в землю он может на 20 сантиметров;

• ширина захвата картофеля доходит до 39 сантиметров;
• конструкция весит 40 килограммов;
• кроме этого, с такой копалкой можно собрать до 97 процентов урожая.

Стоимость ее высокая, однако она оправдана.

«Полтавчанка»

Данная конструкция относится к грохотным моделям, при этом работать может с любыми мотоблоками. Чтобы это было возможно, шкив можно установить на обе стороны. Соответственно, все запчасти также переустанавливаются. Применять такую конструкцию можно на различных грунтах.

Ее технические характеристики следующие:

• весит она до 34 килограммов;
• может снимать пласт земли до 25 сантиметров;
• при этом захват ее доходит до 40 сантиметров.

Кроме этого, благодаря небольшому весу и размерам ее можно с легкостью перемещать в любое необходимое место. А также дополнительно к ней в комплект входит ремень, который дает возможность подсоединить ее к разным моделям мотоблоков.

Как сделать самостоятельно?

Каждый человек может купить картофелекопалку к мотоблоку «Нева». Любая из них имеет совсем простую конструкцию и разные преимущества. Чтобы немного облегчить свой выбор, можно сделать ее своими руками. Тем более что особых затрат и усилий не понадобится. Для изготовления самой простой модели достаточно будет взять обычную старую лопату и несколько арматурных прутьев. Если прутьев нет, то сгодятся зубчики из ненужных вил.

А вот самодельная вибрационная картофелекопалка потребует не только изучения мотоблока, но также и грамотно сделанных чертежей. Кроме этого, необходимо помнить, что такая конструкция сможет в итоге справиться с разными грунтами: и легкими, и тяжелыми.

Чтобы приступить к работе над копалкой, необходимо знать, из каких элементов она состоит. В первую очередь – это ходовая часть, затем самой рамы, некоторых подвесных элементов, а также регулировочной тяги. Ознакомившись с ними, можно приступать к разработке чертежей, где нужно подробно указать все размеры будущей конструкции.

После этого начинается сама работа над моделью. Ее можно сделать в несколько этапов.

• Первое, что надо сделать – это сконструировать раму. Для этого понадобится любая имеющаяся дома труба с подходящим размером. После этого ее нужно разрезать на части, а затем сварить.
• Далее необходимо установить перемычки, которые нужны для того, чтобы можно было установить тяги для управления всей конструкции. Их надо закрепить на четвертую часть всей длинны рамы. Со стороны, которая находится напротив, прикрепляются колеса.

• После этого можно заняться установкой вертикальных стоек. Для этого в том месте, где уже есть перемычки, необходимо прикрепить два небольших квадрата, причем металлических. Далее ставятся стойки, которые в итоге должны быть соединены небольшой полоской, сделанной из металла.
• Затем можно приступать к изготовлению рала. Одна заготовка прикрепляется к стойкам, а вторая – с другой их стороны. После этого их надо сварить вместе и изогнуть в нужную форму.
• Далее делается решетка. Для этого к ралу необходимо прикрепить прут, а вторую его часть вывести и прикрепить к тягам.
• В завершение всего нужно установить колеса, после чего заняться регулировкой тяговой системы.

Конечно, для многих огородников, сделать такую нестандартную самодельную конструкцию будет тяжело. К тому же возможно, заводской агрегат будет и прочнее, и лучше. Однако, сделав копалку дома, ее можно подогнать именно под те грунты, которые находятся на данном участке.

Выбор в любом случае остается всегда открытым. Сделать его в сторону покупной копалки, или сконструировать из подручных средств, немного сэкономив деньги.

Как правильно пользоваться?

Модернизация значительно упрощает жизнь многих людей. Для этого много делать не надо. Стоит только приобрести необходимую конструкцию, а также изучить инструкцию, которая к ней прилагается.

После этого можно приступать к самой выкопке картофеля. Для этого один человек должен управлять мотоблоком с картофелекопалкой, а второй или даже несколько собирать за ним извлеченный из земли урожай.

Рекомендации по уходу

Несмотря на то что такая техника легкая и надежная, она также требует некоторого ухода. По окончании работы в обязательном порядке необходимо тщательно очистить ее от грязи. Кроме этого, можно еще протереть сухой материей.

Хранить копалку лучше в сухом помещении. Кроме этого, те части, которые движутся, надо смазывать маслом. А также для хранения ее надо ставить в очень устойчивом положении, чтобы она случайно не упала.

Ознакомившись с видами картофелекопалок, можно с легкостью подобрать для себя понравившуюся, или просто смастерить ее дома. И тот и другой выбор поможет сэкономить время на работу, а также здоровье.

Обзор картофелекопалки ККМ-1 на мотоблок «Нева» смотрите в следующем видео.

⋆ Использование мотоблока для выращивания картофеля ⋆ ✓ Фермер

Для любого садовода работа на грядке — довольно тяжелая работа. Чаще всего такие сельскохозяйственные работы, как посадка картофеля, окучивание, прополка картофельных кустов и последующий сбор урожая, выполняются самостоятельно. Однако многие приспособили для этих целей использовать мотоблок для картофеля, тем самым сократив труд и время, проводимое в саду.

Использование мотоблока для выращивания картофеля

Подготовительный этап

На начальном этапе На этапе подготовки почвы используется мотоблочное устройство для обработки земли с использованием плуга с фрезами.При правильной культивации при подготовке почвы под посадку картофеля немаловажное значение имеют настройки вспашки:

• вспашка и срезка земли производятся на глубину не более размера лопаты штыка посередине. лопата, а это 10-12см,
• проход культиватора по ширине должен быть в пределах от 0,5 до 0,6 м в междурядьях,
• при вспашке твердой почвы и ботвы глубина боронования борозды увеличивается до 20-25 см.

Чаще всего садоводы используют для заделки земли двуручный плуг перед посадкой картофеля уг, смонтированный на мотоблоке.

Требования

• для рытья почвы и прохода по земле во время культивации и рыхления, чтобы один резец плуга срезал еще не выкопанную почву, а другой ходил по вырытой дорожке, тем самым улучшая качество почвы. ведутся подготовительные работы,
• для уменьшения количества поворотов при копке, земля вытягивается по самой длинной стороне,
• в точках поворота мотоблокировка назад при вспашке почвы, почва выравнивается вручную граблями.

E Имеется модель механизмов мотоблока для обработки, позволяющая копать землю круговым способом. Среди них культиваторы марки МТЗ. Их движение начинается посередине суши и осуществляется по спиральной траектории. МТЗ удобны тем, что у оператора есть возможность вспахивать землю, шагая при вспашке рядом с мотоблоком по грунтовому грунту.

Полуавтоматический способ

Мотоблок с окучником

Посадка картофеля с мотоблоком может производиться полуавтоматическим способом с окучником.Этот способ посева предполагает проведение работ на небольшой посадочной площади и требует применения окучника, прикрепленного к устройству мотоблока.

Назначение полуавтоматического метода посева — приподнять почву, создать борозду и образовать земляные гряды по бокам.

Типы горок

Окучники для полуавтоматической посадки могут использоваться разные:

• обыкновенные листеры, которые имеют регулируемую или фиксированную рабочую ширину, внешне они похожи на ножи, состоящие из двух соединенных между собой гнутых пластин и расходящихся сзади
• диск.

Фиксированные ступицы

Втулки с фиксированным захватом Ива и не совсем удачная посадка картофеля мотоблоком. Их рабочая хватка примерно 20-30 см, что для картошки маловато.

Регулируемые лущилки

Окучник для посадки картофеля с регулируемой шириной более популярен среди садоводов, так как позволяет наращивать размер земельного грейфера, задав желаемое расстояние между рядами. Нельзя забывать, что его конструкция требует использования более мощного мотоблочного механизма весом от 30 кг и мощностью от 4 литров и более.К недостаткам его использования можно отнести большой расход топлива и пониженную урожайность, потому что часть почвы с гребня снова осыпается в борозды.

Дисковые окучники

Диск более производительной конструкции из всех вышеперечисленных, но стоит недешево. Внешне дисковый окучник выглядит как плоская платформа из балок с прикрепленными вращающимися дисками во время движения. С таким устройством можно регулировать междисковое расстояние и угол наклона, он менее энергоемкий и более удобный в использовании, он способен образовывать ровные земляные гряды достаточной высоты.

Посадочная техника

Независимо от того, какой окучник вы предпочитаете при посадке картофеля, технология включает в себя несколько операций:

• Навесная конструкция изначально монтируется на мотоблок для окучивания, прикрепляются грунтозацепы, если окучник позволяет, минимальная настройка — ширина почвы, сформировано
• борозд, в которые вручную сеем картофель,
• упорные колеса заменены на простые прорезиненные захваты, в регулируемых исполнениях рабочая ширина выставлена ​​на максимальную,
• с помощью мотоблока засыпают борозды с посаженным картофелем почвой.

Автоматизированный метод

С сеялкой для картофеля процесс идет быстрее

При автоматизированном методе посадки картофеля выполняются все методы Opera AI, включая использование, предназначенное для этого занавесного картофеля. Стандартная сеялка для картофеля включает в себя ряд конструктивных элементов:

• борозда, отвечающая за формирование колеи в почве,
• бункеры, куда закладываются семена,
• механизм укладки,
• дисковый окучник для засыпки колеи с посаженным картофелем.

Автоматизированный способ посадки картофеля с мотоблочным механизмом, оснащенным картофелесажалкой, позволяет справиться с процессом всего за один проход, экономя время, топливо и силы.

Посадка под йх

Помимо полуавтоматического и автоматизированного способов посадки картофеля, можно использовать метод посадки под плуг.

В связи с отсутствием возможности закупить дорогостоящие приспособления, многие огородники применяют несложную посадку картофеля плугом мотоблока.Отличается от вышеперечисленного тем, что:

• в качестве навесного оборудования, часто используется самодельный плуг с фрезами,
• образует борозду, куда сразу руками складываются семенной картофель,
• после поворота, новый гребень образуется, засыпая при этом.

Для удобства такого способа посадки под плуг садоводы иногда размечают посевной участок веревкой, натягивая ее на необходимое расстояние. Это делается для того, чтобы выдерживать одинаковое расстояние между бороздами.

Уход и сбор урожая

Устройство мотоблока выступает надежным помощником не только при посадке, но и в процессе ухода за кустами картофеля и уборке выращенного урожая.

Окучивание

Лучший способ выращивания картофеля — окучивание, при котором кусты опудриваются рыхлой почвой. Такие мероприятия садоводы проводят 2-3 раза за сезон:

• изначально при высоте куста 15 см, этот этап приходится на вторую половину мая,
• вторичное окучивание техникой проводят при высоте куста 20-25 см, или Через 2 недели после первоначальной обработки
• в третий раз, многие окучивают через 14 дней, чтобы добавить почву повыше.

Если следовать рекомендациям опытных авторов, то на начальном этапе целесообразно использование мотоблока, чтобы в последующие разы скошенные кусты были скошены и не повреждались поедать клубни картофеля.

Правила окучивания мотоблоком

Окучивание мотоблоком включает в себя ряд мероприятий:

• установка окучника и регулировка угла поворота и глубины погружения в землю,
• замена грунтозацепа колеса с прорезиненными,
• расположение мотоблока с насадкой по центру между рядами,
• движется без скорости.

Уборка урожая

Выкопка клубней картофеля при уборке урожая мотоблоком производится картофелекопалкой, специально предназначенной для копания при замене непригодного для этого глиняного ящика. Он похож на высечку, но на его твердой поверхности установлена ​​стержневая решетка.

Веерообразная картофелекопалка удобна тем, что копатель углубляется в землю, поднимает почву вместе с корнеплодами, оставшимися на штангах, и земля крошится.

Эффективность уборки картофеля при выкапываемых почвообрабатывающих машинах зависит от глубины погружения картофелекопалки и может составлять до 90%. Огородники адаптированы к опытному мотоблоку для выкапывания картофеля за счет исключения конструкции, а не более глубокого места расположения корнеплодов. Перекопка ряда позволяет уберечь клубни картофеля от попадания под мотоблок, предохраняя их от механического повреждения мотоблоками.

Копка картошки для мотоблока: описание

Владельцы земли не понаслышке говорят, что обработка почвы руками — занятие тяжелое и монотонное. Выкапывают грядки, сажают семена или рассаду, а после сбора урожая — тяжелый физический труд, отнимающий много времени. И сбор картофеля — дело не одного дня. Сегодня существует множество различных устройств для автоматизации обработки земли.

Приложение «Мотоблок»

Первые одноосные конструкции на двух колесах для ручной вспашки земли появились в Европе более 100 лет назад. Широкое распространение минитрактор получил в послевоенные годы. Сегодня мало кто обходится без легкого и простого механического помощника.Мотоблок помогает выполнять множество операций. Это вспашка земли, рыхление и боронование верхних слоев почвы, окучивание и удобрение грядок, уборка урожая.

Для каждой операции к мотоблоку присоединяется подходящее приспособление, которое можно приобрести в магазине или изготовить самостоятельно. Так как уборка картофеля — процесс наиболее трудоемкий и физически сложный, для мотоблока очень популярны картофелекопалки. Среди используемых устройств есть картофелекопалки как заводского производства, так и самодельные.

Использование картофелекопалок для мотоблока

По конструкции все модели похожи между собой, Конструкции отличаются только системой крепления к мотоблоку и названиями от производителей. Принцип работы картофелекопалки для мотоблока заключается в том, что при погружении в почву экскаватор поднимает клубни картофеля и разравнивает их по земле. После этого урожай без особых усилий собирают с поверхности. Чтобы не повредить картошку, копалки прикреплены к мотоблоку сзади.Маленькие, легкие и простые в управлении картофелекопалки используются на небольших дачных участках и в фермерских хозяйствах, где использование тракторов неудобно или непрактично.

Производители некоторых моделей мотоблоков выпускают универсальное навесное оборудование картофелекопалок. Для мотоблоков «Нева», «Салют», МТЗ, «Фаворит» и некоторых других подходят такие же устройства. Все выпускаемые сегодня модели картофелекопалок делятся на три группы: простые ланцетные, вибрационные и транспортерные.

Картофелекопалка стреловидная

Арочная или стационарно-навесная насадки неподвижно закрепляются на мотоблоке и напоминают простую штыковую лопату с металлическим гребнем из 5-8 стержней вместо ручки. Острая рабочая часть экскаватора направляется по ходу мотоблока и под углом к ​​поверхности почвы.

Сердцевидная «лопатка» погружается на глубину 5-7 см ниже посадки картофеля, и мотоблок запускается. Клубни выталкиваются из земли, земля просыпается через соты, а картофель оказывается на поверхности. Размер стрелы у разных моделей разный. В зависимости от типа почвы, легкая или тяжелая, выбирается широкая стрела или короткая и узкая.

Картофелеуборочный комбайн своего рода

Вибрационные прицепы имеют более сложную конструкцию Конструкция состоит из жесткой рамы с днищем из металлических тяг и наклонной поперечной лапы на собственной колесной паре.Широкое ведро перед экскаватором захватывает слой почвы с картофелем. Во время движения клубни продвигаются к решетке, земля встряхивается и чистый картофель крошится за «урчанием». Более сложные устройства имеют трансмиссионную связь с двигателем мотоблока, который приводит в движение колесо с помощью маховика. Рычаги маховика, соединенные с прутьями решетки, периодически встряхивают «рев», отрывая клубни в горшках от земли.

Конвейер-экскаваторы

Сегодня появились мотоблоки для транспортеров-экскаваторов.Традиционно на минитракторах используются более сложные и тяжелые конвейерные подвески, захватывающие 2 ряда картофеля. Для картофеля картофелекопалки делают однорядными. Конструкции, аналогичные по структуре вибрационным моделям, выталкивают клубни назад по конвейерной решетке, закрепленной цепями между двумя вращающимися валами. Кроме того, конвейер может быть оснащен гибкими, например резиновыми, фартуками или чистящим барабаном из арматурных стержней для очистки картофеля от приставшей земли.

Копка картофеля для мотоблока под валом отбора мощности

Механизм, передающий часть энергии вибрации маховика мотоблока или конвейера экскаватора, называется валом отбора мощности.Благодаря этой детали компактные и легкие мотоблоки способны выполнять работу дорогих и тихоходных тракторов, значительно облегчая трудоемкий процесс обработки земли. На современном рынке представлено более 600 моделей отечественных и зарубежных производителей.

Харди и многофункциональные мотоблоки делятся на 3 группы:

1. Легкие Предназначены для обработки мягких грунтов на участке до 30 соток.
2. Medium справится с работой на площади до 1 га.
3. Heavy , оснащенная мощным двигателем и коробкой передач, обрабатывает твердые почвы на участке до 4 га.

Вал отбора мощности комплектуется средними и тяжелыми моделями. Учитывая особенности уборочного процесса, ВОМ обычно устанавливается перед картофелекопалкой. Для мотоблоков «Кипор» китайского производства характерно высокое качество и длительный срок службы, а также широкий выбор навесного оборудования.

Благодаря маневренности и малому весу ВОМ t

Шагающий трактор | Etsy

Прогулочный трактор | Etsy

Чтобы предоставить вам лучший опыт, мы используем файлы cookie и аналогичные технологии для повышения производительности, аналитики, персонализации, рекламы и для улучшения работы нашего сайта. Хотите узнать больше? Прочтите нашу Политику использования файлов cookie. Вы можете изменить свои предпочтения в любое время в настройках конфиденциальности.

Etsy использует файлы cookie и аналогичные технологии, чтобы предоставить вам лучший опыт, включая такие вещи, как:

• основные функции сайта
• обеспечение безопасных транзакций
• безопасный вход в аккаунт
• с запоминанием учетной записи, браузера и региональных настроек
• запоминание настроек конфиденциальности и безопасности
• анализирует посещаемость и использование сайта
• персонализированный поиск, контент и рекомендации
• помогает продавцам понять свою аудиторию
• показывает релевантную таргетированную рекламу на Etsy
и за ее пределами

Подробную информацию можно найти в Политике Etsy в отношении файлов cookie и аналогичных технологий и в нашей Политике конфиденциальности.

Необходимые файлы cookie и технологии

Некоторые из используемых нами технологий необходимы для критически важных функций, таких как безопасность и целостность сайта, аутентификация учетной записи, настройки безопасности и конфиденциальности, данные об использовании и обслуживании внутреннего сайта, а также для правильной работы сайта при просмотре и транзакциях.

Настройка сайта

Файлы cookie и аналогичные технологии используются для улучшения вашего опыта, например:

• запомнить ваш логин, общие и региональные настройки
• персонализировать контент, поиск, рекомендации и предложения

Без этих технологий такие вещи, как персональные рекомендации, настройки вашей учетной записи или локализация, могут работать неправильно.Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

Персонализированная реклама

Эти технологии используются для таких вещей, как:

• персонализированная реклама
• , чтобы ограничить количество показов рекламы
• , чтобы понять использование через Google Analytics
• , чтобы понять, как вы попали на Etsy
• , чтобы продавцы понимали свою аудиторию и могли предоставить релевантную рекламу.

Мы делаем это с партнерами по социальным сетям, маркетингу и аналитике (у которых может быть собственная собранная информация).Сказать «нет» не остановит вас от просмотра рекламы Etsy, но может сделать ее менее актуальной или более повторяющейся. Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

Воспользуйтесь всеми возможностями нашего сайта, включив JavaScript. Учить больше

Волшебные, значимые предметы вы больше нигде не найдете.

.
