Как выбрать сетевой фильтр | Сетевые фильтры | Блог

С развитием технологий растет и количество полезных приборов, без которых уже трудно представить свою жизнь. Сегодня все бытовые приборы и гаджеты необходимо подключать к электросети для постоянной работы или подзарядки, поэтому потребность в большом количестве розеток постоянно растет. Сетевые фильтры оснащают защитой от короткого замыкания, отдельными или общими выключателями. Кроме этого, продвинутые и дорогие модели фильтруют высокочастотные помехи, которые образуются из-за большого количества подключенных к электрической сети приборов и плохой, старой проводки.

Как это работает?

Сетевой фильтр, в зависимости от стоимости, выполняет следующие функции:

1. Защита от короткого замыкания;

2. Фильтрация высокочастотных помех;

3. Защита от кратковременных импульсов напряжения.

Короткое замыкание – состояние электрической цепи, когда фаза и ноль соединены напрямую без нагрузки. Т.е. если где-то обрыв провода, если что-то в каком-то приборе замкнуло, то сетевой фильтр должен вырубиться и защитить оставшуюся аппаратуру.

Помехи – следствие работы приборов, подключенных к сети. Почти вся электроника сейчас на импульсных источниках питания – телевизоры, компьютеры и т.д. Импульсные блоки питания неизбежно дают помехи в сеть. Кроме них помехи дают и приборы с индуктивной нагрузкой, например холодильник.

Высокочастотные помехи не вредят электронике, но сказываются на её работе. Например, в аудиотехнике могут появиться посторонние звуки, на экране аналогового телевизора или монитора рябь и искажения.

Импульсы напряжения возникают из-за подключения к сети любой реактивной нагрузки, опять же холодильник, сварочные аппараты и прочее. Чтобы случайно ничего не сгорело, в сетевые фильтры ставят варристоры, которые поглощают эти имульсы. Но от длительного воздействия высокого напряжения они редко защищают.

Типы сетевых фильтров

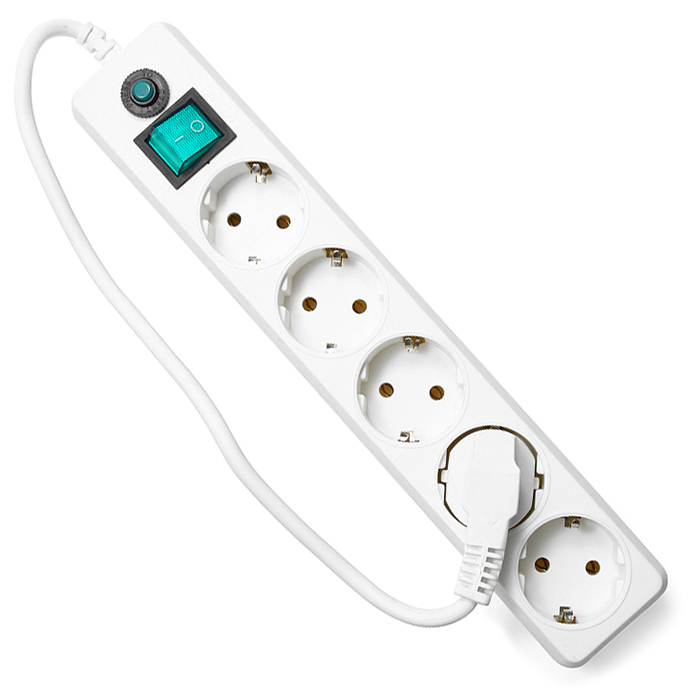

Удлинитель – самый простой прибор, состоящий из провода и розеток. У него нет фильтров и автоматов для предотвращения короткого замыкания.

Сетевой фильтр – тоже, что и удлинитель, но еще с высокочастотным фильтром, т.е. устраняет высокочастотные помехи. В дополнении к этому с выключателем и зачастую с терморазмыкателем.

Тройник , разветвитель – обычный разветвитель на несколько розеток без провода.

Ваттметр – измерительный прибор, определяет мощность потребления электричества.

Энергомер – по принципу работы похож на ваттметр, в дополнении регистрирует потребляемую мощность по аналогии со счетчиком .

Количество и тип розеток

В современных сетевых фильтрах бывает до восьми розеток. Следовательно, в одну настенную розетку вы можете через фильтр подключить до восьми сетевых приборов – это несомненный плюс. Но стоит учитывать: подключение к фильтру большого количества приборов может привести к его автоматическому отключению из-за перегрузки.

Существует множество различных видов разъемов, в сетевых фильтрах выделяют два типа розеток:

— Тип С и тип F. Европейский вид розетки, два круглых штырька. Отличие типа F в том, что у него присутствуют контактные пластины для заземления, чего нет у типа С. Заземление розетки позволяет избежать неприятных, а порой и опасных ситуаций. Многие сталкивались с проблемой, когда при прикосновении к стиральной машине или электроплите ударяет током, это возникает по причине отсутствия заземления. В большинстве квартир заземление сделано только у плиты.

Производители выпускают фильтры с вилкой IEC C14 (компьютерная). Данный тип разъема используется для прямого соединения к источнику бесперебойного питания. Сетевой фильтр подключенный напрямую через ИБП способствует более надежной защите оборудования от скачков напряжения и отключения электричества.

Основные параметры сетевых фильтров

Выбирая сетевой фильтр следует обратить внимание на максимальную мощность подключенной нагрузки и максимальный ток нагрузки. Эти параметры позволяют рассчитать целесообразность приобретения различных моделей. При расчете максимальной мощности ток необходимо умножить на напряжение (к примеру: 5 А умножаем на 220 В и получаем 1100 Вт). Затем складываем мощность приборов, которые планируется подключать через сетевой фильтр. Если суммарная мощность техники выше максимально допустимой мощности фильтра, то следует подобрать модель, выдерживающую более высокую нагрузку.

К примеру: при подключении к сетевому фильтру ПК и периферии, он будет работать без нареканий, так как мощность потребления у этих приборов невысокая. Но если планируется использовать сетевой фильтр на кухне, подключать одновременно электрочайник, плиту, водонагреватель, то при одновременной работе всех приборов фильтр отключится.

Уровни защиты

По степени защиты сетевые фильтры можно условно разделить на:

1. Базовый уровень защиты (Essential). Такие фильтры имеют самую простую (базовую) защиту. При импульсах напряжения принимают удар на себя, характеризуются не высокой стоимостью и простотой в конструкции. Применять их лучше с недорогой и маломощной техникой. Служат альтернативой обычным удлинителям.

2. Продвинутый уровень защиты (Home/Office). Подходят для большинства приборов в доме и офисе, представлены на рынке широким ассортиментным рядом и лояльной стоимостью по отношению к качеству.

3. Профессиональный уровень защиты (Performance). Гасит практически все помехи, рекомендуется к приобретению для дорогой чувствительной к помехам технике. Сетевые фильтры с профессиональным уровнем защиты дороже по стоимости в отличии от предыдущих, но их надежность полностью окупает издержки.

Защита от кратковременных скачков/импульсов напряжения – практически все фильтры оснащены данной функцией, принцип ее действия заключается в поглощении кратковременных высковольтных импульсов. От длительного повышенного напряжения она не защищает. Если в вашем доме большую часть времени повышенное или пониженное напряжение, то лучше отдать предпочтение стабилизатору, так как сетевой фильтр будет бесполезен.

Отключение при перегреве — за отключение отвечает датчик перегрева, при возрастании температуры выше предельно допустимой сетевой фильтр обесточивается. При использовании фильтра вблизи отопительных приборов или на максимальной мощности потребления датчик перегрева поможет избежать его поломки или возникновения опасных ситуаций.

Подавление помех — на территории России частота подачи электроэнергии составляет 50 Гц, но так же в сети присутствуют дополнительные высокочастотные гармоники. Фильтр устраняет высокочастотную «грязь», снижает ее до минимума, тем самым оставляя чистый 50 Гц синус без лишних гармоник.

Выключатель

Сетевые фильтры оборудованы выключателем для того чтобы постоянно не выдергивать вилку из розетки, выключатель бережет время и безопасен в использовании.

Выключатели встречаются нескольких видов:

Индивидуальные – установлены для каждой розетки сетевого фильтра, нет необходимости выдергивать из фильтра конкретный прибор, можно просто нажать кнопку.

Общие – устанавливаются на верхней или боковой стороне фильтра, обесточивают все приборы, подключенные к сетевому фильтру.

Пульты ДУ – модели сетевых фильтров с пультом ДУ встречаются редко, цена на них высока, но за удобство приходится платить. Удобны в использовании, подходят для людей с ограниченными возможностями.

Длина кабеля

Длинный кабель обеспечивает мобильность, увеличивает площадь, на которой можно использовать подключаемый прибор. Длинные кабели удобны в помещениях с большой площадью для строительных инструментов, пылесосов и прочей переносной техники. Но в небольших помещениях нет необходимости брать удлинитель «с запасом», достаточно ограничиться моделями со средней длиной кабеля, иначе он будет мешать и путаться. Наиболее распространенными длинами сетевых фильтров считается: 1,5; 1,8; 3; 4; 5; 10.

Дополнительные особенности

Индикатор – информирует о включении сетевого фильтра, часто совмещен с кнопкой выключателя. В зависимости от модели может быть общим или индивидуальным для каждой розетки сетевого фильтра.

Крепление на стену – некоторые фильтры оснащены петлями с обратной стороны. Такое дополнение призвано снизить риск повреждения проводов, упростить уборку. Сетевой фильтр удобно крепить к стене или же к внутренней стороне компьютерного стола, провода не будут мешать под ногами.

Крепление для проводов – необходимо если к фильтру подключено большое количество приборов, предотвращает спутывание и залом провода.

Порты USB – созданы для прямого подключения гаджетов к электросети без использования индивидуального зарядного устройства. Стандарт USB получил свое широкое распространение во всем мире, можно заряжать аккумуляторы и при этом не занимать розетку.

Ценовой диапазон

Сетевой фильтр это тот прибор, который может себе позволить каждый, незаменимая вещь в любом доме. Помимо широкого ассортиментного ряда фильтры имеют и большой ценовой диапазон. Стоимость варьируется в зависимости от производителя, степени защиты, максимальной мощности и дополнительных функций. Если нет необходимости в высокой степени защиты, если в вашем доме скачки напряжения редкое явление, то нет смысла переплачивать. В случае постоянных помех электросети сетевой фильтр с высокой степенью защиты незаменим. Следует отметить, что дешевой моделью лучше не ограничиваться, как известно, «скупой платит дважды».

Как выбрать сетевой фильтр: 4 этапа подбора

Покупка нового ПК или другой техники сопровождается приобретением сопутствующих аксессуаров. Без них – обеспечивающих безопасную работу устройств – тоже никак не обойтись. К ним, среди прочего, относятся сетевые фильтры, которые заботятся о нужных и дорогостоящих электронных приборах. Но только в том случае, если правильно выбрать подходящую модель. Что это такое, какие пилоты бывают и какой из них стоит купить – расскажет статья.

Что такое сетевой фильтр?

В разговорной речи приспособление еще называют «пилотом». Сетевой фильтр вроде 2Е 3xSchuko помогает защитить электронные устройства от разного рода помех:

в компьютерной сети, когда сетевые элементы – ненадлежащего качества или же в помещении с нестабильной подачей электричества;
импульсных, подразумевающих кратковременное отклонения в напряжении;
высокочастотных и низкочастотных.

Разбираемся: В чем разница между сетевым фильтром и удлинителем – сравниваем устройства по 4 критериям

Устройство состоит из корпуса и шнура. Детали, которые выполняют защитные функции, находятся внутри корпуса. Внешняя же часть – это розетки и кнопка включения-выключения прибора. Количество розеток варьируется – от одной до восьми.

Для чего нужен сетевой фильтр?

Многие пользователи впервые узнают о существовании сетевого фильтра при покупке настольного ПК. Продавцы-консультанты не зря настаивают на приобретении аксессуара вроде Belkin 2м. При этом не каждый правильно и понятно объясняет, для чего и зачем он нужен.

В тему: Что лучше, ноутбук или компьютер (ПК): 5 советов, как выбрать технику для своих нужд

Дело в том, что подключение стандартных компонентов персонального компьютера – системника, монитора, колонок, да даже принтера – требует наличия нескольких розеток. Можно воспользоваться и стандартным удлинителем, где их несколько. Но он не поможет защитить устройства в случае колебаний напряжения.

Так, на каждом приборе производитель указывает параметры входного напряжения. На системниках вроде ARTLINE Home h47, как правило, указано 220-230 В при частоте 50-60 Герц. Эти показатели соответствуют заявленным характеристикам электросети. Но скачки и перепады от перегрузок – не учитываются. Нормализовать напряжение тока, поступающее к прибору, и является задачей пилота. Также важна предельная потребляемая мощность устройств (измеряется в Ваттах). Она не должна превышать показатель, пропускаемой фильтром. Это значит, что сумма потреблямой мощности приборов, подключенных через него, не может быть больше указанного в документации к пилоту параметра.

Так, модель вроде Maxxtro 5, рассчитанный на 1,8 кВт, с успехом справится с одновременной работой системника на 400 Вт, моника VN279QLB на 35 Вт, колонок Genius SP-HF на 40 Вт и роутера вроде RT-AC66U.

Подбираем домой: Какой музыкальный центр купить: 4 параметра выбора

Виды сетевых фильтров

Выбирая сетевой фильтр, необходимо учитывать их отличительные особенности и параметры. Так, в зависимости от назначения и уровня защиты, различают такие виды:

для бытовых нужд. Эти приборы также называют базовыми – за простоту устройства и минимальный набор защитных показателей. Визуально отличаются малым числом розеток, компактными габаритами и коротким шнуром. Оптимальны для домашнего применения;
для продвинутых пользователей. Практичный и надежный аксессуар, который оптимален для подключения одного-двух ПК или лэптопов. Пригодны и для домашней, и для офисной установки. Длинный кабель и значительное количество розеток придают моделям этого типа немного массивный и неуклюжий вид;

Когда пригодится пилот: Как подсоединить 2 монитора к ПК+ настройка и софт для работы с двумя мониторами

профессиональные приборы. Обязательны для дорогой и чувствительной техники. Они способны обезопасить подобное оборудование на высшем уровне. Узнать их можно по очень длинному шнуру и добавленным трехфазным розеткам.

Советы по выбору

Выбрать хороший, качественный сетевой фильтр для компьютера или других приборов – несложно, если следовать этим рекомендациям:

1. Обратить внимание на габариты изделия. Небольшой, плоский аксессуар может быть подделкой без защитных функций. Есть сомнения – следует попросить у продавца прилагаемую документацию. Если в ней указаны технические особенности и параметры модели, опасаться нечего. Известное имя бренда, как у экземпляра Legrand 4XSchuko, станет дополнительным преимуществом.

2. Отдать предпочтение устройству с входным штекером евро-типа. Оно совместимо с различными приборами, тогда как еврокомпакт подойдет только для техники малой мощности. UPS же (компьютерный штекер) предназначен для ИБП и не совместим с обычными бытовыми розетками.

3. Дополнительный комфорт пользователя обеспечат как розетки в достаточном количестве, так и наличие порта USB. К примеру, в Surge Protectors их целых два.

Лучший выбор: Как собрать игровой компьютер, какие комплектующие купить: 3 варианта на выбор

4. Выключатель бывает общим на все розетки или индивидуальным на каждую в пилоте. Также существуют модели с пультом дистанционного управления. Индивидуальные более удобны для повседневного использования. С пультом – пригодятся тем, у кого нет желания или возможности управлять устройством вручную.

Лучшие модели:

Сетевой фильтр – нужное и полезное устройство, которое убережет ценную технику. А выбрать подходящий – не так уж и трудно. Если же есть сомнения в собственной компетенции, можно спросить совета у специалистов-консультантов, почитать отзывы на авторитетных интернет-ресурсах. Когда нравится 2-3 варианта, оптимальный выход – сравнение функциональных показателей моделей и стоимости. На основе выводов из точной информации сделать выбор будет проще.

Фильтры сетевые

Как бы далеко не шагнуло развитие в области электричества, все равно люди нередко продолжают сталкиваться с различными проблемами, возникающими при работе электросетей. Скачки напряжения и различные помехи – частые гости многих квартир, домов, а также административных и офисных зданий. Подобные явления оказывают сильное негативное влияние на функционирование всего подключенного к сети оборудования, большая часть из которого отличается довольно высокой стоимостью.

Сегодня в любом жилом и административном помещении находится огромное количество различной дорогой техники, которую необходимо защитить от непредвиденных перебоев в работе электричества, чтобы избежать больших финансовых потерь и снизить риски возникновения пожаров.

Сетевые фильтры – отличный способ защитить оборудование от вероятных помех. Но, прежде чем приобрести данное устройство, необходимо разобраться в его особенностях и понять основное предназначение.

Роль сетевого фильтра

Далеко не новость, что электропитание в наших домах и квартирах редко совпадает с теми, что рекомендованы ГОСТом, т.е. напряжение 220В (+-10%) при номинальной частоте 50 Гц (допустимая погрешность 1 Гц). Электрические станции обеспечивают энергией большое число потребителей, а это напрямую влияет на возрастание нагрузки и, соответственно, на сильные перепады в напряжении (как вверх, так и вниз). Кроме того, на станциях также изменяется частота напряжения, что является причиной сбоев в работе компьютерной и бытовой техники. Даже несмотря на то, что современные электроприборы оснащены встроенными защитными блоками и предохранителями, все равно не осуществляется полноценная защита от скачков напряжения.

Самым частым последствием подобных ситуаций является выход из строев блока питания. Он перегорает и, соответственно, прекращается работа электротехники, в число которой чаще всего входят компьютеры, музыкальные центры, DVD-плейеры, телевизоры

. Более надежной защитой обладают холодильники, морозильные камеры, стиральные и посудомоечные машины, микроволновые печи. Хотя, нередки случаи, когда и такая бытовая техника мгновенно выходит из строя, не выдерживая перепадов в сети.

Самым надежным вариантом защиты от перебоев в работе электричества являются сетевые фильтры. Именно через них должна подключаться вся техника в квартире, чтобы сгладить возникающие помехи перед подачей напряжения. Благодаря поглощению скачков и искажений обеспечивается самая оптимальная защита различных приборов.

Конструкция сетевых фильтров

Варистор (переменный резистор) – одна из основных частей любого сетевого фильтра, работающая одновременно с тем оборудованием, которое нуждается в защите.

Принцип работы варистора следующий: в рабочем состоянии это – изолятор, но в момент повышения напряжения сопротивление падает, тем самым происходит преобразование электроэнергии в тепло, что и обеспечивает защиту. Иными словами, переменный резистор преобразует энергию кратковременных перепадов в тепло, рассеивая ее.

Режектор – не менее важная составляющая часть сетевых фильтров, которая защищает оборудование от помех высокой частоты. Данные помехи появляются в том случае, если рядом от вашего дома работают мощные электрические двигатели или генераторы.

Кроме варистора и режектора в сетевые фильтры встроена специальная система защиты, которая предназначена для прекращения подачи энергии в момент длительного повышения напряжения.

Как правильно выбрать сетевой фильтр?

Современный рынок изобилует различными моделями сетевых фильтров, которые отличаются между собой не только производителем, но и определенными техническими характеристиками. Но несмотря на то, к какой модели относится тот или иной фильтр, ко всем устройствам предъявляются очень высокие требования безопасной эксплуатации.

Технические характеристики, которые необходимо учитывать при выборе сетевого фильтра:

показатель номинального напряжения (220-230 Вт). Существуют устройства, способные оказать защиту от нагрузок с показателем выше 300 Вт;
величина максимальной нагрузки (кВт), показывающая ту мощность, которую может перенести предохранитель в сетевом фильтре;
максимальный поглощаемый импульсный выброс (Дж). Чем выше данный параметр, тем лучше. Это объясняется тем, что фильтру будет проще справиться с сильными краткосрочными перебоями;
наличие термопредохранителя – автоматизированная защита от перегрузок и коротких замыканий;
число розеток для подключения электротехники. Но при этом стоит обратить внимание на максимальный предел нагрузки (читайте чуть выше). То есть, к одному сетевому фильтру можно параллельно подключить и блок питания, и монитор компьютера, и акустическую систему и др. Также сейчас выпускаются специальные устройства, предназначенные для осуществления бесперебойного функционирования модемов/факсов. К таким фильтрам относятся модели с наличием защиты телефонных линий;
качество исполнения и материал изготовления. Важно, чтобы сетевой фильтр был устойчив к температурам, поскольку варистор имеет свойство нагреваться до довольно высоких пределов. Кроме того, короткие замыкания очень часто становятся причиной возгораний. Качественные и надежные устройства изготавливаются из негорючего пластика, который устойчив к ударам.;
надежность используемых проводов, а также качество их соединений;
длина провода очень важна, потому что нередко сетевой фильтр применяют в роли удлинителя для подключения разного рода приборов;
наличие удобного выключателя на корпусе, который помогает мгновенно прекратить подачу электроэнергии в чрезвычайных ситуациях;

Стоит помнить, что изобилие товаров не говорит о высоком качестве и надежности всех продаваемых приборов. Сегодня рынок отличается как большим ассортиментом, так и большим количеством подделок. Большая проблема в том, что очень сложно отличить хорошо подделанное устройство от качественного сетевого фильтра. Для того, чтобы избежать приобретения некачественного изделия, перед покупкой необходимо внимательно ознакомиться с техническим паспортом, а также не экономить, ведь надежный сетевой фильтр не может иметь очень низкую цену.

Торговая сеть «Планета Электрика» имеет широкий ассортимент сетевых фильтров, а также иных электроустановочных изделий, с которыми более подробно Вы можете ознакомиться в нашем каталоге.

Сетевой фильтр: для чего он предназначен

Качественный сетевой фильтр

Нормой стало подключение компьютеров, если не через ИБП (источник бесперебойного питания), то хотя бы через сетевой фильтр (в обиходе фильтр розетка). Обычно он выполнен в виде удлинителя (на фото в начале этой статьи, показан как раз сетевой фильтр на 3 розетки) Однако для чего он предназначен и как действует, неискушенные в электронике люди почти не понимают.

Расскажем подробно, но не сильно углубляясь, особенно в специальные термины о назначении и принципе действия этого устройства. Также постараемся ответить на некоторые наиболее часто возникающие вопросы, и постараемся подсказать, как правильно выбрать сетевой фильтр для вашей техники.

Для чего предназначен сетевой фильтр

Последствия подачи повышенного напряжения на компьютер

Стандартно, в электрической сети должно быть 220 вольт с частотой 50 Герц, однако, на практике этого не бывает никогда. Дело в том, что подключенные к сети приборы имеют разные характеристики, и в результате их включения и выключения, параметры тока в сети постоянно меняются.

Всем знакома ситуация, когда из-за подключенной у соседа сварки, лампочки в квартире начинают то разгораться ярче, то почти гаснут. Напряжение может значительно увеличиваться или уменьшаться, меняется частота и форма огибающей. Возможна ситуация, когда из-за аварии (перехлест проводов с разными фазами), удара молнии или неправильных действий электриков, скачок напряжения будет значительным, в несколько раз превышающим номинальное значение.

Также, в сети бывают помехи с частой более и менее 50 Герц. Например, искрящие контакты наводят высокочастотные помехи (треск в колонках при вытягивании вилки настольной лампы из гнезда вызван именно ими).

Все это не только влияет на правильную работу электроники, но и может привести к выходу ее из строя. Конечно, практически все бытовые устройства снабжены защитой от перегрузок, но чаще всего это только плавкие предохранители, которые срабатывают при значительной перегрузке, и то с некоторым опозданием.

От всех этих бед спасает сетевой фильтр. Он отсекает все наводки с частотой, отличающейся от номинальной, гасит скачки и регулирует напряжение, подающееся на приборы, подключенные после него. Использовать его нужно не только для компьютера, но и для всех сложных бытовых приборов.

Как работает сетевой фильтр

Не самый лучший, но работающий сетевой фильтр

Как уже говорилось выше, задач у сетевого фильтра три:

Отсечь все токи с частотой выше 50 Гц;
Сделать то же самое с токами частотой ниже этого значения;
Исключить повышение напряжения выше 220 вольт.

Для их выполнения используются три типа радиодеталей:

Конденсатор, прекрасно проводящий высокие частоты, но не пропускающий низкие частоты;
катушка индуктивности (дроссель), работающая, наоборот, пропуская постоянный ток, но являющаяся сопротивлением для переменного тока;
варистор (специальный полупроводниковый прибор), у него интересная характеристика — до определенного значения напряжения, сопротивление велико, а при превышении этого порога оно резко падает.

Подключаются эти элементы следующим образом:

Конденсаторы — параллельно нагрузке (прибору, подключенному к нашему фильтру). При появлении высоких частот, они проходят через них, но не через нагрузку.
Катушка индуктивности — подключается последовательно с нагрузкой, и не дает пройти через нее высоким частотам.

Несколько подключенных друг за другом узлов из конденсаторов и катушек (LC контуров) с правильно подобранными номиналами, улучшают качество фильтрации (избирательность).

Варистор подключен, как и конденсатор, параллельно нагрузке. При повышении напряжения, ток идет через него, а не через нагрузку (эффект шунтирования).

Начинка фильтра поближе

Кроме этих деталей в фильтр обычно входят еще дополнительные радиоэлементы, обеспечивающие его более качественную работу, функциональность, и исключающие нежелательные эффекты. Например, при резком отключении от сети, конденсатор большой емкости сам может стать источником повышенного напряжения и высокочастотной помехи из-за резкого разряда (щелчок при выключении многих аудиосистем вызывается именно этим процессом). Поэтому параллельно ему, включают резистор (сопротивление), который гасит отдаваемую энергию.

Схема простейшего фильтра (для тех, кто немного понимает)

Разобравшись с назначением и устройством фильтров, ответим на наиболее часто возникающие вопросы.

Какие еще электроприборы желательно подключать через фильтр

Чтобы разом запитать все эти приборы, потребуется сетевой фильтр от 3 розеток и более

Ответ на этот вопрос прост — практически все сложные (к таким не относятся лампочки и электронагреватели). Конечно, большинство современной электроники питается от импульсных блоков питания, которые менее критичны к повышенным напряжениям и помехам, но лишняя ступень защиты никогда не помешает.

Для звуковоспроизводящих систем, отсутствие частотных помех улучшит качество их работы. Также не стоит забывать, что сетевой фильтр работает и в обратном направлении.

Если наводки возникают в самом устройстве, то он не дает им проникнуть в сеть. Эта особенность дополнительно защищает вашу информацию от несанкционированного использования. Есть технологии скрытого доступа, которые считывают данные с устройств именно по кабелю питания.

Сетевой фильтр на телефонной линии

Фильтр с защитой телефонной и кабельной линии

Кроме того, что причиной повреждения электроники могут стать нестандартные характеристики питающей сети, помехи и повышенное напряжение могут проникнуть и через другие подключенные линии: телефонную, Ethernet, кабельную. Поэтому у современных защитных устройств, кроме обычных силовых, дополнительно есть розетка телефонная с фильтром и разъемы других форматов. Что также является неплохой защитой.

Принцип возникновения и подавления нежелательных воздействий у этих систем практически тот же, за исключением того, что в системах разнятся частоты и напряжения. Если же в вашем фильтре нет таких дополнительных разъемов, то можно приобрести защитное устройство отдельно.

Нужен ли фильтр после ИБП

После ИБП фильтр не подключается

Часто встречается такая ситуация — в выходной разъем ИБП подключают фильтр на несколько розеток, а к нему уже всю периферию. Это излишне, так как «бесперебойник» имеет встроенный фильтр (будет достаточного простого удлинителя на несколько розеток).

Немного отвлечемся от темы. ИБП рассчитано на то, чтобы при внезапном отключении электроэнергии, мы могли сохранить необходимую информацию (для старых машин корректно их выключить, запарковав винчестер). Для периферии это не важно.

Подключая всю периферию после «бесперебойника», мы отнимаем на ее работу заряд аккумулятора, и уменьшаем время работы компьютера. Имеет смысл подключить к ИБП только роутер или модем, если мы храним данные в «облаке». Остальную периферийную технику соединяем с сетью через фильтр.

Что такое мастер розетка

Фильтр смастер розеткой

Разберем вопрос — сетевой фильтр с master розеткой, как он работает, и нужна ли эта функция. Это дополнительная опция сетевых фильтров, имеющих несколько розеток. В таких устройствах один разъем назначается старшим (Master), а все остальные -вспомогательными (Slave). Обычно в старший разъем подключают системный блок машины, а в остальные прочую периферию: монитор, модем, принтер, аудиосистему и т. п.

Электроника фильтра отслеживает, есть ли потребление электроэнергии по разъему Master, если его нет, то отключаются и все остальные. Это очень полезная функция, позволяющая неплохо экономить электроэнергию.

Пользователю тоже удобно использовать такой фильтр — нет необходимости нажимать на клавиши питания всех устройств по завершению работы. Полностью отключенные устройства вообще не потребляют энергии, в отличие от ждущего режима и более пожаробезопасны.

Такой фильтр удобен не только для компьютера. Кроме него, в доме могут быть еще несколько систем, работа которых завязана на главном устройстве, например: телевизор, проигрыватель DVD или Blue-Ray, спутниковый ресивер, домашний кинотеатр.

Без телевизора остальные бесполезны. Правда после подачи напряжения придется многие из систем переводить из ждущего режима в рабочий, вручную. Но, в большинстве случаев, современная техника легко связывается по другим каналам и самостоятельно включается.

Можно ли собрать сетевой фильтр самостоятельно

Одна из самоделок

Если вы неплохо разбираетесь, даже не в радиотехнике, а просто в электротехнике, то сделать простейший фильтр своими руками не составит труда. Схема (а их полно в интернете) не сложнее, чем для реверсивного подключения трехфазного двигателя. Одну из них мы, кстати, привели выше. Вот вариант еще.

Схема самодельного фильтра

Все ее компоненты нетрудно купить в специализированных магазинах. Монтаж можно произвести даже «навесом», без печатной платы (не забывайте о надежной фиксации всех деталей и требованиях электробезопасности).

Детали для такого фильтра необязательно покупать — конденсаторы и резисторы можно выпаять из вышедшей из строя аппаратуры. Дроссель найти сложнее, но можно намотать самостоятельно. Проблема может возникнуть только с варистором, правда цена на этот прибор полупроводниковый прибор невелика.

При использовании деталей из списанной техники, обратите внимание на рабочее напряжение конденсаторов — оно должно быть не меньше 400 вольт (лучше больше, несмотря на то, что в сети у нас 220). Это обеспечит надежную работу при скачках напряжения.

Важно: Нельзя применять для фильтра переменного тока, поляризованные электролитические конденсаторы. Обратите внимание, чтобы на корпусе прибора не указывалась полярность подключения («-» или «+»)

Как выбрать сетевой фильтр для домашней техники

То, что сетевой фильтр нужен, мы уже объяснили. Но как выбрать конкретную модель, которая надежно защитит вашу электронику, и в то же время, не обременит кошелек? Видео, расположенное ниже должно помочь вам.

Инструкция, как подобрать будет следующей:

Определите суммарную мощность тех устройств, которые собираемся подключать через него. Причем берем пиковую нагрузку, а не в режиме ожидания работы (например, лазерный принтер во время печати может брать до 3 кВт). К полученной цифре добавляем 20-25% запаса.
Также стоит учитывать и то, что потребляемая мощность может возрасти, если мы собираемся провести апгрейд нашей системы или приобрести дополнительные устройства. Выбираем фильтр, допускающий данную мощность подключаемой нагрузки (если указывается ток, то просто умножаем на 220, W=I*U и получаем мощность в ватах).
Определяем, какие нам нужны дополнительные функции, а какие излишни и отбираем модель именно с такими возможностями. Не стоит покупать, например, модель с защитой телефонной розетки, если компьютер подключен к интернету через xPON (оптоволоконный кабель).
Выбираем модель, устраивающую по цене. Причем лучше ориентироваться даже не на известность бренда, а на отзывы покупателей на авторитетных сайтах (айрекомнед, отзовик), но не на странице магазина (там положительные оценки могут быть проплачены).

Разобранный дешевый сетевой фильтр

Совет: Не выбирайте дешевые сетевые фильтры. Чаще всего это подделка, и из защитных элементов в них бывают, в лучшем случае, только конденсаторы. Подозрение должны вызывать небольшой вес и габариты. Работают они только, как удлинители. На фото выше показан такой экземпляр в разобранном виде.

Вот и все что мы могли рассказать вам о сетевых фильтрах. Если вы поняли, что сетевой фильтр на 5 розеток — это не единственная характеристика прибора, то мы потрудились не зря.

Данные значения весьма второстепенны, и гораздо важнее знать основные технические параметры. Будем рады, если эта статья помогла вам понять принцип действия этого устройства и его предназначение, ответила на наиболее часто возникающие вопросы.

Подборка качественных сетевых фильтров и удлинителей с USB, Bluetooth, Wi-Fi (Aliexpress)

В последнее время появились доступные сетевые фильтры и удлинители («пилоты»), которые могут похвастать не только переключателем питания с подстветкой, но и полезными функциями: термопредохранителем, дополнительным стабилизатором питания 5V (USB), а также встроенными интерфейсами для умного дома (Mi Home / Alexa / Apple Home kit). Удлинители не просто позволяют удобно подключить домашнюю технику, но и навести порядок на рабочем столе: все необходимое в одном (Wi-Fi/USB).

Для выбора качественного сетевого фильтра или удлинителя с Aliexpress, в первую очередь, определитесь с количеством нужных розеток: есть обычные евро на 2…8 шт, с универсальными розетками (в коротые можно одновременно подключить вилки стандартов EU/UK/US и так далее), а также с нужными функциями: количество USB портов и мощность встроенного источника питания на 5В, поддержка протоколов быстрой зарядки, интерфейсы Bluetooth, Wi-Fi для интеграции в системы умного дома. Во вторую очередь, присматривайте удлинители удобного размера, с вилкой европейского типа, с доставкой из Москвы (РФ).

Таким образом, мы получаем качественный удлинитель для бытовой техники, но в отличие от привычных, в указанных моделях встроены источники питания для USB устройств, которые будут уместны на офисном или рабочем столе. Удлинитель с раздельным включением-выключением линий питаний облегчают ежедневное использование бытовой техники, а встроенные интерфейсы Bluetooth/Wi-Fi делают возможным интеграцию в приложения умного дома.

Удлинитель с USB питанием Ntonpower

Популярный сетевой удлинитель с дополнительными функциями от известного вендора NTONPOWER («дочка» ORICO). Это качественное устройство с защитой от перенапряжения, от выбросов сети, с термопредохранителем от перегрузки и от короткого замыкания, из негорючей пластмассы. Всего в удлинителе расположены восемь евророзеток (блок 2х4 штуки), и дополнительно мощный USB источник питания на 5 выходов.

Сетевой удлинитель ORICO

Минималистичный сетевой удлинитель с функцией зарядной станции. Такая модель будет удобная для использования в офисе, на компьютерном столе, так как предусматривает всего две евророзетки. Что касается встроенного блока питания на 5В, то производитель расположил в ряд целых 5 USB выходов для подзарядки гаджетов.

Недорогой удлинитель с USB

Недорогой и практичный удлинитель с евророзетками (три штуки), евровилкой, с кнопкой общего включения-выключения, а также со встроенным источником питания 5В для шести USB разъемом. Общий ток стабилизации для USB устройств составляет не более 3.4 Ампер (17 вт). Удобный вариант в качестве офисного или настольного удлинителя для компьютера и гаджетов.

Сетевой удлинитель Xiaomi с WI-FI

Самая популярная модель умного сетевого фильтра-удлинителя фирмы Xiaomi. Для интеграции в приложение Mi Smart Home производитель предусмотрел интерфейс WI-FI. На выбор есть модели на 3/5/6/8 розеток. Розетки универсальные (подходят вилки стандартов EU/UK/US) — это основное преимущество. Предполагается работа в сетях с напряжением до 250В, выдерживает мощность до 2500 Вт (до10 А).

Сетевой удлинитель Broadlink с Wi-Fi

Продвинутая модель сетевого удлинителя Broadlink (модель MP1) с интерфейсом Wi-Fi для умного дома. Это неплохой и недорогой удлинитель начетыре розетки, с универсальным подключением (EU/US/UK/AU). Приложение для умного дома позволяет удаленно выключать и включать каждую розетку отдельно, предусмотрены сценарии работы и таймеры. Дополнительно встроена защита, корпус из негорючего пластика.

Сетевой удлинитель Zeoota с Wi-Fi

Еще одна модель умного сетевого фильтра с Wi-fi, на этот раз от магазина Zeoota. Этот сетевой удлинитель имеет встроенную защиту от перенапряжения, несколько евро розеток (3 шт), четыре порта USB для подзарядки гаджетов. Устройство интегрируется в среду умного дома Smart Life с удаленным управлением, таймером. Есть поддержка голосового управления для Amazon Echo Alexa, Google Home и так далее.

Узкий удлинитель Ntonpower с USB

Недорогой и качественный сетевой удлинитель NTONPOWER с блоком USB розером. Пользуюсь таким третий год, в качестве настольного «пилота» для ноутбука и гаджетов — очень удобно. Выключатель имеет ненавязчивую подсветку (индикацию работы). USB источник не поддерживает протоколы быстрой зарядки, так что обращайте на это внимание при выборе. В магазине есть как модель с 5 розетками, так и короткая, на 3 розетки.

Блок розеток под IEC320

А это необычный и удобный блок розеток (четыре универсальных розетки) под стандартный сетевой провод питания (IEC320, как от компьютера и оргтехники). Это многофункциональный сетевой удлинитель на 250v максимум 13А), но без шнура питания. Его можно использовать под ваши нужды, под нужный размер кабеля. Да и недорого.

врезной удлинитель

Удобный вариант для офисных столов и для кухонных столешниц. Эта модель подходит для скрытой установки — для врезки в столешницу. Таким образом вы сможете спрятать с глаз целых три розетки для бытовой техники или временно используемых устройств. Устанавливается просто в отверстие в столешнице, подключается обычным проводом с евровилкой. Дополнительно предусмотрены пара USB разъемов.

Блок с розетками и фильтром WAudio W-4000

Один из дорогих и качественных фильтров питания WAudio (модель W-4000). Представляет собой отдельно монтируемый металлический блок с евророзетками (8 штук), со встроенным активным фильтром-корректором, с ограничением мощности и тепловой защитой. предназначен для подключения дорогостоящей High-End аппаратуры, чувствительной к шумам сети, например, для аудиотехники.

Еще больше обзоров и рекомендаций по выбору в моем профиле.

Зачем нужен сетевой фильтр и какими они бывают?

Как работает сетевой фильтр и зачем он нужен?

Для начала немного разберемся в том, из чего состоит сам сетевой фильтр. В конструкции подавляющего большинства подобных устройств используется два рабочих компонента:

Варистор. Элемент, отвечающий за нормализацию напряжения, подающегося на подключенный к сетевому фильтру прибор.
LC-фильтр. Элемент, который отвечает за сглаживание частотных помех.

Также в конструкции могут иметься и другие элементы, которые продлевают срок службы устройства и точность его работы. Получаем, что сетевой фильтр предназначен для нормализации показателей тока, подающегося из общей сети.

Для лучшего понимания рассмотрим небольшой практический пример. Допустим, что Вы купили новый чайник, на его этикетке обязательно должны указываться параметры тока, при которых устройство нормально работает, как правило, это напряжение в 220-230 В и частота в 50-60 Гц. ГОСТами установлено, что напряжение и частота в общей электрической сети должны составлять 220 В и 50 Гц соответственно, но стабильно удерживать эти показатели достаточно сложно, поэтому в сети часто наблюдаются колебания.

Например, когда на электростанции случается какой-либо сбой, ток в сети может принимать отличные от ГОСТовских параметры, тогда и вступает в работу сетевой фильтр, нормализуя их и защищая технику от поломок.

Классификация сетевых фильтров по степени защиты

Одной из важнейших характеристик сетевого фильтра является показатель максимально рассеиваемой энергии (данный показатель в зависимости от источника также может обозначаться следующими вариациями: уровень поглощения энергии, максимальная энергия входного импульса). Он указывает, какое количество энергии варистор может рассеять. Чем выше этот показатель, тем лучше.

Выделяют три основных группы устройств в зависимости от уровня поглощения энергии:

Essential или базовые. Такие сетевые фильтры способны рассеять до 900-950 Дж энергии. Многие очень скептически относятся к подобного рода устройствам из-за их малой эффективности, но, на самом деле, они могут легко справляться с защитой простой бытовой техники, например, настольных ламп, часов и т.д.
Ноmе/ Office или продвинутые. Устройства данного класса могут рассеивать от 950 до 2000 Дж. Именно они считаются наиболее универсальными и оптимальными с точки зрения соотношения цены и качества. Продвинутые сетевые фильтры подходят практически для любого домашнего оборудования.
Performance или профессиональные. Сетевые фильтры данной группы рассеивают от 2000 и более Джоулей энергии. Они используются в связи со сложной техникой, которая очень чувствительна к перепадам напряжения в сети, например, домашние кинотеатры, сложные акустические системы и т.д.

Характеристики, которые указываются производителями, действительны только в том случае, если в квартире имеется заземление. В случае его отсутствия эффективность работы сетевого фильтра падает на 20-40%.

Классификация сетевых фильтров по типу

Существует 3 основных типа сетевых фильтров в зависимости от их форм-фактора, количества розеток и длины шнура. К ним относятся:

Классические сетевые фильтры. Такие устройства могут иметь от 2 до 10 розеток и длину шнура 2-3 метра.
Фильтры-удлинители. Отличительной особенностью устройств данного типа является длина шнура. Она обычно составляет от 3 метров и более. При этом количество розеток может также колебаться от 1 до 10 штук.
Фильтры-переходники. Обычно имеют всего одну розетку и подключаются к питающей розетке напрямую без использования проводов.

Стоит отметить, что все вышеописанные виды сетевых фильтров работают по схожему принципу. Их отличие заключается лишь в форме, количестве розеток и длине провода.

Классификация сетевых фильтров по типу предохранителя

Предохранитель – это элемент, который срабатывает при достижении предельного напряжения. Он может быть одноразовым или автоматическим с возможностью многократного использования. Первый тип предохранителей считается более доступным, но он имеет весьма существенный недостаток – его придется периодически менять. Частота замены зависит от того, насколько часто напряжение будет достигать своего граничного показателя.

Автоматические предохранители более дорогие, но при этом они не требуют постоянной замены. Для восстановления их работы после скачка достаточно просто нажать кнопку, расположенную на самом корпусе сетевого фильтра. В некоторых моделях предохранители активируются после разрыва цепи автоматически без участия пользователя.

Дополнительные функции

Современные сетевые адаптеры могут оснащаться различными функциональными элементами и возможностями, что упрощает их использование или делает их более безопасными. К основным из них можно отнести:

Отдельные переключатели. Как правило, на большинстве сетевых фильтров имеется одна кнопка, которая включает-выключает все розетки, но существуют модели, где к каждому разъему подводиться отдельный переключатель. Это удобно, если к фильтру подключено сразу несколько устройств, а отключать все сразу не нужно.
Защитные шторки. Отверстия розеток часто защищены специальными шторками, которые не только предотвращают попадание грязи, но и позволяют обеспечить безопасность для маленьких детей.
Крепления к стене. Большинство современных сетевых фильтров оснащаются специальными креплениями, позволяющими вешать устройство на стену или другую вертикальную поверхность.

Выбирая фильтр, необходимо в первую очередь обращать внимание на его качество и технические характеристики, ведь именно от этого зависит безопасность и долговечность Вашей техники!

Нужны ли устройства защиты от перенапряжения? Вот что они на самом деле делают

Иногда люди путают сетевые фильтры с удлинителями, но это две совершенно разные технологии. Важно понимать разницу, ведь только одно из них защитит ваши устройства от скачка напряжения!

Давайте рассмотрим, что делает сетевой фильтр и как он работает.

Что делает сетевой фильтр?

Прежде чем мы сможем определить, как работает сетевой фильтр, нам нужно определить, от чего он защищает вашу электронику — от скачка напряжения.

Представьте поток электричества, как воду, текущую по трубе.Вода перемещается от одного конца трубы к другому из-за давления воды — вода перемещается от высокого давления к низкому.

Электричество действует аналогичным образом, перемещаясь из областей с высоким электрическим потенциалом в области с низким электрическим потенциалом. В данном случае это от одного конца провода до другого.

Напряжение является мерой этой потенциальной электрической энергии, точнее говоря, разницы в электрической потенциальной энергии.Когда напряжение превышает норму минимум на 3 наносекунды, это называется скачком напряжения.

Если напряжение провода слишком велико — это означает, что разница в электрической потенциальной энергии от одного конца к другому слишком велика — тогда электричество выйдет наружу.Это нагревает проволоку; если он станет достаточно горячим, он может обжечь провод и сделать его бесполезным.

У устройства защиты от перенапряжения одна задача: обнаруживать повышенное напряжение и отводить лишнее электричество в заземляющий провод. Вот почему все устройства защиты от перенапряжения будут иметь заземляющий штырь (третий контакт вилки), а все устройства защиты от перенапряжения должны быть подключены к правильно заземленной розетке, чтобы они работали должным образом.

Что такое скачок напряжения?

Так что же вызывает скачок напряжения? Большинство людей думают, что самая большая причина скачков напряжения — молния, но это не совсем так.

Молния может вызывать и вызывает электрические скачки, но это не так часто, как другие причины. Фактически, покупка сетевого фильтра для защиты вашей электроники от грозы может не сработать в вашу пользу.

В то время как хорошие сетевые фильтры могут выдерживать скачки напряжения, вызванные далекой грозой, близкое или прямое попадание молнии поджарит их.Таким образом, лучшая защита от грозы — это отключить электронику.

Основными виновниками скачков напряжения являются устройства, для работы которых требуется много энергии. В зависимости от проводки в вашем доме вы можете иногда заметить, что ваши огни мерцают, когда включаются и выключаются мощные устройства, такие как кондиционер.

Если эти устройства включены, они потребляют много электроэнергии, что создает большую нагрузку на сеть и может вызвать скачки напряжения.

Нужны ли сетевые фильтры?

Учитывая, что скачки напряжения могут произойти в любой момент, вам не нужно беспокоиться о том, когда использовать протектор; просто используй его все время. Настоящий вопрос в том, что вы должны подключить к сетевому фильтру.

Вам не нужен сетевой фильтр для настольной лампы или стоящего вентилятора, но вам нужен сетевой фильтр для дорогих устройств со сложными микропроцессорами, таких как компьютеры, телевизоры, стереосистемы и медиацентры.Короче говоря, все электронное и дорогое требует защиты от перенапряжения.

Подумайте об этом так: если бы произошел скачок напряжения, который разрушил все устройства, подключенные к вашим розеткам, какие потерянные устройства причинили бы вам наибольшую боль? Подключите их к сетевому фильтру. Лучше перестраховаться, чем сожалеть.

С другой стороны, фильтры для защиты от перенапряжения могут быть полезны для уменьшения беспорядка в кабелях и улучшения организации вашей электроники. Все кабели в конечном итоге направляются к одному месту назначения, что значительно упрощает аккуратное обращение с ними.

Выбор лучшего сетевого фильтра для вас

Иногда бывает сложно найти подходящий сетевой фильтр по хорошей цене. Чем хорош сетевой фильтр? И почему одни сетевые фильтры намного дороже других? Есть ли какие-то особенности, на которые стоит обратить внимание?

Давайте разберемся с основами, на которые следует обратить внимание при покупке сетевого фильтра.

Контрольные лампы

У устройств защиты от перенапряжения ограниченный срок службы в зависимости от того, насколько усердно они работают. Даже если устройство защиты от перенапряжения должным образом отводит перенапряжение, оно может быть повреждено в процессе.

Таким образом, одна из самых важных функций — это световой индикатор.Световой индикатор сообщит вам, что ваш сетевой фильтр работает нормально. Световой индикатор не работает? Пора покупать новый сетевой фильтр.

Рейтинг UL

Что касается мощности защиты, хорошие сетевые фильтры будут иметь рейтинг UL, рейтинг, установленный независимыми лабораториями Underwriters, которые проверяют безопасность электронных устройств.

Не беспокойтесь о сетевом фильтре, у которого нет рейтинга UL.Кроме того, убедитесь, что продукт является «подавителем переходных перенапряжений», поскольку многие удлинители с рейтингом UL могут не обеспечивать защиту от перенапряжения.

Напряжение зажима

Ограничивающее напряжение — это измерение, которое побуждает устройство защиты от перенапряжения начать перенаправление избыточного электричества от подключенных устройств. Другими словами, сетевой фильтр с более низким напряжением ограничения сработает раньше, что позволит быстрее защитить ваши устройства.

Любой сетевой фильтр с ограничивающим напряжением ниже 400 вольт должен быть достаточно хорош для домашнего использования.

Джоуль Рейтинг

Это максимальное количество энергии, которое может поглотить сетевой фильтр. Если скачок напряжения превышает этот максимум, он делает сетевой фильтр бесполезным.

Чем выше рейтинг в джоулях, тем больше энергии может поглотить сетевой фильтр, поэтому более высокий рейтинг в джоулях часто указывает на более длительный срок службы продукта.

Для лучшей защиты дома вам понадобится сетевой фильтр с рейтингом Джоулей не менее 600.

Время отклика

Время отклика — это время, необходимое устройству защиты от перенапряжения для обнаружения скачка напряжения. Меньшее значение означает более быстрый ответ. Это сокращает время, в течение которого подключенные к сети устройства подвергаются воздействию скачков напряжения, и тем самым лучше защищает их.

В идеале вам понадобится сетевой фильтр со временем отклика 1 наносекунда или быстрее.

Защита от всплеска давления

Все электрические сети испытывают скачки напряжения; некоторые больше, чем другие. Эти скачки напряжения могут повредить электронику, и сетевые фильтры должны максимально их контролировать.

Вы захотите использовать сетевые фильтры для сложной и ценной электроники, такой как компьютеры, бытовая техника и медиацентры.Имейте в виду, что иметь сетевой фильтр недостаточно; вам нужен тот, который должным образом соответствует вашим потребностям.

Учитывая, как энергоемкие устройства вызывают скачки напряжения, неплохо узнать, сколько энергии потребляет ваш компьютер, на случай, если это основная причина.

7 подземных торрент-сайтов для получения контента без цензуры

Вам нужны специализированные поисковые системы, чтобы найти легальные торренты, закрытые дома, публичные записи и даже НЛО. Войдите в даркнет.

Об авторе Саймон Бэтт (Опубликовано 372 статей)

Выпускник бакалавриата по компьютерным наукам, глубоко увлеченный безопасностью.После работы в инди-игровой студии он обнаружил страсть к писательству и решил использовать свои навыки, чтобы писать обо всем, что связано с технологиями.

Больше От Саймона Батта

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Что такое джоули для защиты от перенапряжения и сколько мне нужно?

Среди факторов, которые следует учитывать при выборе устройства защиты от перенапряжений — количество розеток, оптимальная длина шнура и такие параметры, как защита для подключения коаксиального кабеля — возможно, наиболее важным фактором является номинальная мощность устройства защиты в джоулях.

Что такое джоули?

джоулей — это мера энергии, выделяющейся за период времени.Например, при среднем ударе молнии за долю секунды выделяется около одного миллиарда джоулей энергии.

Класс защиты от перенапряжения в джоулях. указывает, сколько энергии он может поглотить до выхода из строя. Чем выше число джоулей, тем лучше обеспечивается защита от перенапряжения. Ключи к определению необходимой степени защиты включают тип и стоимость защищаемого оборудования.

Ценное оборудование требует более высокого рейтинга джоулей

Вы можете спросить: «Сколько джоулей защиты от перенапряжения мне нужно?». Ответ зависит от того, защищаете ли вы компьютер за 500 долларов или домашний кинотеатр за 5000 долларов. Очевидно, что чем выше стоимость вашего оборудования, тем выше требуемый уровень джоулей сетевого фильтра. В то время как любое устройство, подключенное к розетке переменного тока, может получить защиту от перенапряжения, недорогие компоненты, такие как лампы, цифровые часы и блендеры, не нуждаются в высоком уровне защиты.

Для этой небольшой электроники достаточно блока с защитой от перенапряжения до 1000 джоулей. Некоторые компоненты имеют чувствительную схему, требующую защиты, но не хранят обширных данных.Сетевой фильтр с силой тока от 1000 до 2000 джоулей обеспечит достаточную защиту электроинструментов и офисного оборудования, такого как принтеры, копиры и маршрутизаторы. Рассмотрим самые высокие рейтинги джоулей — 2000 и выше — для компонентов домашнего кинотеатра, игровых консолей и любого компьютера, на котором хранятся важные данные… от списков клиентов до финансовой информации до незаменимых фотографий и личных записей.

Местоположение также является фактором

В районах с частыми грозами требуется более высокий уровень защиты.Однако сама мать-природа не создает всех скачков, разрушающих вашу электронику. Проблемы в энергокомпании также могут вызвать скачки напряжения. В промышленных зонах инструменты и тяжелое оборудование также могут вызывать разрушительные скачки напряжения и помехи в линии.

Даже в самом тихом жилом районе вверх

Сколько джоулей защиты от скачков напряжения мне нужно?

Сетевые фильтры — отличный способ защитить вашу электронику от скачков напряжения, но вы уже это знаете.Итак, вы покупали сетевой фильтр и поняли: «Я понятия не имею, что такое Джоуль и сколько мне нужно». Не беспокойтесь, мы вас поддержим. Ниже приведена вся информация, которая вам понадобится, чтобы выбрать подходящий вам сетевой фильтр. Мы гордимся тем, что вы проявляете инициативу и используете защиту… для своего снаряжения.

Сколько Джоулей защиты от перенапряжения вам нужно, зависит от нескольких факторов, таких как:

Какой тип электроники вы защищаете
Как часто вы испытываете скачки напряжения
Как долго вы хотите, чтобы ваш сетевой фильтр прослужил

Но сначала, Давайте углубимся в то, что, черт возьми, означает «Джоули». Кто знает, когда-нибудь это может быть вопрос о вашем эпическом забеге Jeopardy.

Техническое определение: Джоуль Рейтинг показывает, сколько энергии может рассеивать ваш сетевой фильтр. Выше = лучше.

Что это на самом деле означает: Думайте о Джоулевом рейтинге как о том, сколько «ударов» дополнительного электричества может выдержать ваш сетевой фильтр, прежде чем его потребуется заменить. Убедитесь, что любой сетевой фильтр, который вы покупаете, имеет рейтинг более 400 Джоулей для безопасности вашего оборудования и долговечности защиты.В духе аналогии с ударами, вот диапазоны рейтингов Джоулей со сравнением боксеров из фильмов Рокки:

400-999 Джоулей — Томми Ганн

Хотя он и не лучший, Томми — твердый боец, и он тренировался под руководством Рокки, прежде чем бросить его, чтобы преследовать свои мечты. Использование защиты от перенапряжения в этом диапазоне определенно является большим шагом вперед для незащищенных устройств. Преимущества этого уровня Джоуля включают:

Он имеет меньший форм-фактор для дискретного размещения и гибкости, например, на кухонном столе
Подходит для подключения меньшей электроники, такой как небольшая техника, сотовые телефоны и ноутбуки
Самый доступный уровень качественной защиты от перенапряжения
Дополнительные розетки для питания или зарядки ваших устройств

Если вы заинтересованы в эффективном устройстве защиты от перенапряжения в этом диапазоне Джоуля, обратите внимание на наш компактный сетевой фильтр для установки на стене.У него даже есть порты USB для зарядки вашего телефона или планшета.

1000-1999 Джоуля — Thunderlips

Он отличный боец, у которого много сил, и я имею в виду, давай, это Халк Хоган. Устройства защиты от перенапряжения в этом диапазоне очень эффективны, но, в конце концов, они не могут выдержать электрические «удары», которые может выдержать Рокки. Вот что вы получите:

Отличная защита от перенапряжения для подключения бытовой техники и другой дорогой электроники
Золотая середина между ценой и защитой от перенапряжения во многих различных форм-факторах
Увеличенная емкость вилки, чтобы вы могли защитить больше устройств с помощью одной розетки

Для среднего уровня джоулей и расширенной емкости розеток у нас есть 2 настенных варианта. Один из них имеет 6 вращающихся вилок переменного тока, а другой — 4 вращающихся вилки переменного тока и 2 розетки USB.

Если вы ищете сетевой фильтр из этой линейки, который не нужно устанавливать на стене, обратите внимание на нашу настольную электростанцию, полностью оборудованную подставкой для телефона, а также портами переменного тока и USB.

2000+ Джоулей — Рокки

Если вы покупаете что-то на сумму более 2000 Джоулей, поздравляю, вы приобрели сетевые фильтры Rocky. Другими словами: «(Защита от перенапряжения) означает, насколько сильно вы можете получить удар и удержаться (защита электроники).Сколько можно взять и сохранить (поглощающий всплеск). Вот как делается (защита от перенапряжения)!

Если вы защищаете дорогие устройства и хотите максимально продолжительный скачок напряжения, выберите этот уровень Джоуля. Подробности:

Лучший вариант для всей электроники, особенно дорогих систем домашнего кинотеатра
Обеспечивает максимальную защиту с дополнительными розетками
Обычно в виде удлинителя и может лежать на земле, чтобы скрыть кабели
Может быть сложнее для установки в меньшие форм-факторы, поэтому не идеален для кухонной стойки

Для получения максимального уровня Джоулей и большинства линий защиты (вы узнаете об этом, если продолжите читать), попробуйте наш удлинитель с защитой от перенапряжения на 8 розеток.

В конце концов, вопрос о том, сколько Джоулей вам нужно, действительно зависит от того, что вы хотите защитить и где вы живете. Думайте о характеристиках защиты от перенапряжения как о гарантии для вашей электроники. Если вы подключаете систему домашнего кинотеатра за 5 тысяч долларов или домашний офис, получите больше Джоулей. Если вы подключаете билеты меньшего размера, подойдет меньшее количество Джоулей. Хорошие устройства для защиты от перенапряжения поставляются с гарантией на подключенное оборудование, поэтому они буквально могут служить страховкой для вашего оборудования от повреждений, вызванных перенапряжением.От того, где вы живете, зависит риск скачков напряжения. Большинство скачков напряжения происходят во время штормов, поэтому, если вы часто сталкиваетесь с грозами или ураганами, обязательно защитите всю свою ценную электронику. Если вы живете в районе с нестабильной электросетью, скачки, скачки и просадки могут произойти в любое время, и штормы не требуются.

Кроме того, подумайте о том, где в вашем доме вы будете размещать сетевой фильтр. Если он находится в зоне повышенной видимости, подумайте о более компактном варианте. Скажем так, удлинитель с защитой от перенапряжения 2000+ Джоулей, вероятно, не будет хорошо смотреться на ваших новых гранитных столешницах.

Однако Джоули — это не единственное, что следует учитывать при покупке сетевого фильтра. Есть еще 4 фактора, которые следует учитывать.

Ограничивающее напряжение

У вас могут быть все Джоули в мире, но если ваше фиксирующее напряжение слишком высокое, вы все равно можете получить импульсное повреждение. Напряжение ограничения относится к величине напряжения, которое вызовет срабатывание защиты от перенапряжения. Более низкое напряжение ограничения = лучшая защита от перенапряжения. Высокое напряжение зажима похоже на охрану пьяного парня.К тому времени, как он поймет, что есть злоумышленник, будет уже слишком поздно. В качестве простого способа определения напряжения зажима убедитесь, что то, что вы покупаете, внесено в список UL, что в основном означает, что третья сторона провела тестирование и проверку продукта на безопасность. Перечень UL гарантирует напряжение зажима 500 В или ниже, что вполне подходит. Все устройства для перенапряжения ECHOGEAR внесены в список UL, поэтому вы можете быть уверены, что наше напряжение ограничения больше похоже на человека, который выпил слишком много кофе. Очень внимательный и готовый защитить ваши вещи от скачков напряжения.

Линии защиты

Эти плохие парни — это пути, позволяющие отвести дополнительный импульс от вашего оборудования. У дешевых устройств защиты от перенапряжения будет одна линия защиты, что может вызвать проблемы при возникновении больших скачков напряжения. Благодаря нескольким линиям защиты (3 в идеале) можно быстрее справиться с дополнительным напряжением и лучше защитить ваши вещи. Легко представить себе это движение в час пик с 1 открытой полосой и 3 открытыми полосами. Помните, что меньшие устройства защиты от перенапряжения обычно имеют только одну линию из-за ограниченного пространства, поэтому, если вам нужно 3 линии, обратите внимание на более крупные продукты с номиналом Джоуля.

MOV Противопожарная

Внутри устройства защиты от перенапряжения MOV (металлооксидные варисторы) представляют собой боксерский мешок, который поглощает дополнительное напряжение, прежде чем оно будет отведено от вашего оборудования. В случае сильного скачка напряжения или скачка напряжения перегрузка напряжения может вызвать электрический пожар, даже если у вас есть защита от перенапряжения. Убедитесь, что ваши MOV пожаробезопасны, для максимальной защиты от перенапряжения. Нет ничего более удручающего, чем сгоревший дом, потому что вы хотите сэкономить несколько долларов на своем продукте для перенапряжения.Устройства защиты от перенапряжения ECHOGEAR имеют MOV, заключенные в керамический корпус, поэтому независимо от силы перенапряжения вам не нужно беспокоиться о возгорании. По бессмертным словам Билли Джоэла, : «Мы не зажигали огонь».

Фильтрация шумов EMI / RFI

Не знаю, как вам это сказать, но у вас грязная энергия. Бытовая техника в доме создает электромагнитные помехи в источнике питания, что снижает срок службы ваших устройств. Кроме того, вышки сотовой связи и радиоприемники создают радиопомехи, чтобы сделать электричество еще более грязным.Если ваш сетевой фильтр оснащен фильтрацией помех EMI / RFI, питание очищается до того, как оно достигнет устройств, что продлевает срок службы вашего оборудования. В то время как защита от перенапряжения защищает электронику во время опасных скачков, фильтрация шума постоянно защищает ваши вещи от грязного питания.

В общем, необходимое количество Джоулей от сетевого фильтра зависит от того, что вы защищаете, где вы живете и как долго вы хотите, чтобы он прослужил. Чтобы получить наилучшую защиту как для вашей электроники, так и для всего дома, учитывайте ограничивающее напряжение, линии защиты, огнестойкие MOV и возможности защиты от перенапряжения по фильтрации шума.

Устройства защиты от перенапряжения ECHOGEAR внесены в список UL и обладают многими из вышеперечисленных функций премиум-класса с различными значениями Джоуля.
