методы работы с угловой шлифовальной машиной

Очень многие, кто не сталкивался со сложными работами с использованием угловых шлифовальных машин (УШМ), считают работу с болгаркой элементарной. Однако для того, чтобы научиться пользоваться подобным инструментом, мало отпилить пару прутов арматуры. По сути, это целая наука с множеством нюансов и правил. В сегодняшней статье речь пойдёт лишь о малой части подобной работы. Редакция HouseChief предлагает читателю разобраться, как проще всего ровно отпилить цилиндрическую (водопроводную) или профильную (квадратную) трубу под тем или иным углом.

Резка трубы болгаркой не так проста, как может показаться на первый взгляд

Читайте в статье

Обычная перпендикулярная резка под 90º

Некоторые считают, что здесь даже не нужно делать никакой разметки, особенно, если в руках крупная болгарка с большим отрезным диском. Однако после, при совмещении труб, отрезанных без разметки, могут возникнуть проблемы. Для того, чтобы их избежать, можно использовать обычную изоленту или малярный скотч, который наклеивается вокруг трубы. При этом, его края в начальной и конечной точке должны идеально совпасть. Если всё сделано правильно, после резки две трубы совместятся, образовав идеально ровную магистраль, без лишних зазоров.

При помощи изоленты разметка делается довольно просто

Резка цилиндрической трубы под углом 45º

Часто приходится отрезать трубы под углом 45º, что для многих становится довольно серьёзной проблемой. Главная задача такого реза, чтобы после совмещения составляющих получился идеальный угол 90º. При помощи рулетки решить такую проблему достаточно сложно, но есть способ, который поразит некоторых начинающих мастеров своей простотой. Для его воплощения в жизнь понадобится обычный лист бумаги, формата А4. Его необходимо сложить по диагонали, точно совместив верхнюю и боковую грань. Лишнюю часть листа удаляем. Теперь нужно ещё раз сложить полученный треугольник так, чтобы линия сгиба проходила от его вершины к центру основания. Шаблон готов, можно приступать к разметке трубы.

При помощи обычного листа бумаги выполняется диагональная разметка трубы

Как пользоваться бумажным шаблоном для разметки распила под 45º

Получившийся сложенный вдвое треугольник делим на 2 части и, обернув вокруг трубы, фиксируем положение при помощи малярного скотча. При этом шаблоны должны располагаться так, чтобы один край основания совпал с другим. Теперь у нас есть 2 заготовки нужного диаметра. При помощи ножниц скругляем верхний угол обеих, подгоняя одну к другой. Остаётся лишь надеть шаблон на трубу и отметить место реза при помощи мела или простого карандаша.

Остаётся лишь аккуратно разрезать металл по отмеченной линии

Как отметить место реза под 45º на профильной трубе

Некоторые «специалисты» утверждают, что при квадратном сечении, какое имеет профильная труба, можно выполнить разметку для реза под 45º при помощи обычной рулетки. Редакция HouseChief не советует читателю подобный способ, если только не планируется испортить материал. Дело в том, что при замерах рулеткой очень сложно выполнить такую работу идеально. А вот школьная линейка в форме равностороннего треугольника будет здесь как нельзя кстати.

Прекрасный инструмент не только для школы, но и для работы с металлом

Для начала, на одной из граней очерчивается прямая полоса, перпендикулярно борту трубы. Далее, изделие поворачивается, и на соседнюю грань наносится косая разметка, идущая от края первой полоски под углом 45º. Здесь вымерять ничего не нужно, всё уже сделано производителем треугольной линейки. После этого, профильная труба снова поворачивается и проводится перпендикуляр. Теперь останется лишь соединить начало и конец линии на четвёртой грани по диагонали. Всё, можно смело работать болгаркой – такие резы идеально соединятся в прямой угол 90º. Для удобства работы можно проклеить по краю полосы малярный скотч. Это добавит чёткости и упростит резку непосредственно по линии.

Для удобства разметки, если есть время, можно сварить вот такой шаблон

Заключительная часть

Не стоит думать, что болгарка с отрезным диском – это инструмент, используемый исключительно для демонтажа металлоконструкций и не требующий аккуратности в работе. Скорее, наоборот. УШМ требует предельной концентрации внимания и аккуратности в работе. Это довольно травмоопасный инструмент, а потому, при работе с ним, не стоит забывать не только о правильности разметки, но и о требованиях безопасности.

Только точный расчёт и резка позволит идеально совместить трубы под углом

Редакция HouseChief надеется, что способы, описанные в сегодняшней статье, помогут начинающим мастерам в выполнении различных ремонтных работ. Все возникшие в процессе прочтения вопросы можно задать в комментариях ниже. Там же просьба описать свой опыт распила труб, который может быть полезен другим читателям.

Напоследок предлагаем посмотреть небольшой видеоролик, который немного больше расскажет о методах работы болгаркой.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Как отрезать или торцевать круглую трубу ровно под 90 градусов. Хитрость о которой многие не знают. | Ручная дуговая сварка

Друзья, всех приветствую на нашем канале, посвященному всем начинающим самоучкам в ручной дуговой сварке. Здесь мы делимся только своими реальными наработками в сварке и в подготовительных работах перед сваркой с разным материалом.

Сегодня будет важная информация- Как отрезать или торцевать круглую трубу ровно под 90 градусов. Хитрость о которой многие не знают.

Многие знают способ, когда трубу оборачивают листом бумаги, делают разметку по этому листу, и режут по разметке. Но всё не так просто, такая разметка, а значит и рез, не всегда будут ровными под 90 градусов. Почему так происходит?

Чтобы правильно обернуть трубу бумагой для ровной разметки, нужно приложить торец листа точно вдоль оси трубы.

Но на деле торец листа бумаги положить ровно вдоль оси трубы без каких-либо ориентиров не получиться, и в большинстве случаев торец ложиться чуть вкривь, оборачиваем трубу в таком положении, размечаем и режем по разметке. И получается не совсем ровно. Значит нам нужна именно эта ровная ось чтобы разметка получилась ювелирной.

На круглой трубе есть сварной шов, который хорошо видно и который идёт ровно вдоль трубы. Этот ориентир мы и будем использовать для точной разметки.

Торец листа бумаги мы прикладываем ровно по этому шву, оборачиваем трубу, торцы бумаги делают идеальный перехлёст. И вот в таком положении делаем разметку. Вот теперь это и будет правильная разметка для ровного реза.

Но не всегда шов у трубы будет видно. Так бывает если труба крашена, или ржавая, и как нам в таком случае найти эту прямую ось вдоль трубы? И здесь есть маленькая хитрость.

Для этих целей нам понадобится просто кусок уголка. Уголок идеально ложиться на трубу полками ровно вдоль оси трубы.

Маркером чертим прямую линию вдоль трубы-вот он идеальный ориентир для ровной разметке бумажным листом.

Наносим разметку. Наша задача отпилить два куска трубы, и чтобы торцы были идеально ровными. Будем отрезать по нашим разметкам, которые мы сделали с помощью листа бумаги, обернув им трубу таким образом, каким было описано выше. Посмотрим на результат.

Отпилили два куска трубы, проверяем точность реза совместив торцы у этих труб-рез идеальный, видно из ровного минимального зазора между трубами.

Перевернём куски труб чтобы состыковать другие торцы. Всё идеально, наши резы получились ровными, и так будет всегда, если пользоваться всеми советами, описанными выше.

Друзья, эти действия с листом бумаги носят вспомогательный характер, просто так сразу ровно обернёшь. Можно оборачивать и без ориентира на шов или разметку вдоль трубы, просто так правильно обернуть получится далеко не с первого раза.

А теперь для наглядности давайте посмотрим подробное видео, где я рассказываю и показываю все мелочи по этому способу ровной разметки.

3 способа отрезать профильную трубу ровно

Большинство мастеров любителей не имеют торцовочной пилы, поэтому режут профильную трубу с помощью болгарки. Это неточный инструмент, срезы от которого часто получаются неровными, особенно если нет в наличии уголка, чтобы отметить линию спила. Однако и болгаркой можно пилить ровно, если применять один из трех предложенных способов.

Способ 1: Чертить под бумагу

Начертить прямую линию для отрезки профильной и любой трубы можно с помощью листа бумаги. Главное чтобы он имел хотя бы одну ровную сторону. Бумага прикладывается ровной кромкой к отметке для среза на профиле и оборачивается вокруг. При наматывании лист выравнивается так, чтобы его прямая сторона сошлась по всей трубе. После этого под бумагой как по линейке наводится линия маркером, по которой и делается срез.

Этот способ удобно применять для резки больших труб от 100 мм. На мелком профиле он тоже работает, но при множественных разметках нарезка занимает много времени.

Способ 2: Отмечать по рулетке

Второй метод разметки трубы подходит, если один из ее торцов ровный. Для разметки берется рулетка, цепляется за прямой торец и по ней отмеряется необходимая длина профиля. По ее шкале делается отметка на трубе сначала у одной грани, потом у второй. Намеченные точки соединяются маркером в линию. Таким же способом отмечается противоположная сторона трубы.


Далее болгаркой режется труба по одной линии, потом профиль переворачивается и делается надрез по противоположной. После она укладывается набок, и обрезается уже на глаз, ориентируясь по выступающим срезам на гранях трубы. Если профиль широкий, то можно сразу очертить все 4 стороны и соединить точки под линейку, чтобы не перекосить надрез, особенно на последних двух боковинах.

Способ 3: Торцевать на глаз за один проход

Самым быстрым способом является обрезка на глаз за один проход. При этом с опытом можно получить достаточные навыки, чтобы качество торца вполне подходило для дальнейших сварочных работ.

Отрезной диск болгарки прикладывается к трубе сверху максимально перпендикулярно. При развитом глазомере это получится с первого раза. После разреза верхней стороны профиля нужно перевести диск на ближнюю боковину. Инструмент также должен идти перпендикулярно трубе. Имея два пересекающихся надреза остается углубить диск, и он дорежет профиль до конца уже без перекоса на оставшихся стенках.

Смотрите видео

Как ровно отрезать профильную трубу болгаркой

Продолжаю работы над своей обувницей. Достаточно много сварных работ и, естественно, предварительной нарезки, профильной трубы. К примеру, на фото была моя попытка (успешная, в принципе) запилиться на ус, состыковав трубы 40 и 20 мм толщиной. Кстати, стойка для УШМ такой угол не брала, так что пилил я его нижеописанной методой.

Но, посмотрев, как это будет выглядеть, я решил изменить дизайн в пользу горизонтального профиль 40 мм шириной. «Так будет симпатичнее» — решил я. Сказано — сделано. Начал переразмечать, а так как стойку перенастраивать на 40 мм трубу было лениво ради 4 резов, (про нее и оснастку я писал чуть ранее)
решил отрезать ее вручную просто болгаркой. Ну и поделиться процессом с вами — может кому пригодится.

Итак, как ровно отпилить болгаркой профтрубу без дополнительных припособлений.

Одним из плюсов этого метода является неограниченность в выборе угла реза.

Для работы нам потребуется угольник (или малка, если угол планируется не стандартный), что то острое, чем можно нацарапать разметку и сама болгарка с отрезным диском.

Основной секрет — это нанесение разметки по периметру заготовки, то есть на всех ее 4-х сторонах, линия должна замкнуться.

В данном случая я для наглядности разметил заготовку парой линий с учетом толщины диска

Итак, заготовка лежит на верстаке. Делаем первый рез. Основной секрет, что круг не заглубляется в материал больше, чем толщина стенки трубы.

Переворачиваем, делаем второй рез — так же аккуратно, по разметочной линии. На этом фото видно, что глубина заглубления диска  около 2-3 мм.

Теперь по разметке соединяем эти два реза. На фото болгарка стоит перпендикулярно, но диск лучше наклонить на угол предыдущих резов — так потом меньше подпиливать.

Затем переворачиваем и прорезаем последнюю стенку. Недавно прикупил вторую аккумуляторную болгарку на этот раз не Bosch, а ProStromer. На удивление, она оказалась более ухватистой, чем Bosch, так что режу в основном теперь ей. Ссылка на алиэкспресс

Итак, на выходе у нас получается вот такой срез. Остается подчистить верхний и нижний (на фото) резы

Делать это можно напильником, как я на фото или, при определенной сноровке, болгаркой — ей быстрее, но можно резануть лишнего (хотя, если не сильно много цапнули — заварится)))

Ну и, наконец, фото финального результата уже в процессе сварки.

КАК РОВНО ОТРЕЗАТЬ ТРУБУ подручным инструментом [4 способа разметки]

Использование [металлических труб] в производстве и монтаже металлоконструкций связано с необходимостью резки поперек, вдоль и под углом. И далеко не всегда под рукой есть специальное оборудование. Как ровно обрезать трубу с помощью подручных средств, мы опишем в этой статье.

Способы резки металлических труб под углом

Отпилить трубу или разрезать ее на части можно несколькими способами. Из доступных инструментов лучше всего с этой задачей справляется болгарка. Но самой большой проблемой остается необходимость правильно разметить линии реза. Они могут быть разными, чаще всего приходится выдерживать либо прямой угол относительно оси трубы, либо 45 градусов. Приемы несколько меняют в зависимости от того, какие изделия нужно разрезать:

• трубы для прокладки водопровода, газовые и для разводки отопления;

• профильные изделия для сборки ворот, козырьков, других металлоконструкций;

• трубы большого диаметра — как правило, это редко нужно в домашних условиях, где самые широкие просвет только в канализации;

• трубы из стали, чугуна, тонкостенные из цветных металлов и мягких сплавов.

Обе задачи решаются довольно просто даже без использования специального лекала угла трубы.

Режем трубу под углом 90 градусов

Для разметки разреза [водогазопроводных труб] под прямым углом можно воспользоваться листом бумаги стандартного формата А4, широкой изолентой или строительным скотчем. Если обернуть достаточно широкий материал вокруг трубы так, чтобы его края точно совпали при наложении, то получится идеальная линия реза. Если скотч или лента плотно приклеились к металлу, можно идти прямо по краю.

Важно уметь правильно пользоваться шлифмашиной, держать ее с определенным усилием и соблюдать правила безопасности. Описанный прием самый простой, он пригоден и того, чтобы обрезать трубу большого диаметра.





Режем трубу под углом 45 градусов

Чаще всего это приходится делать при монтаже водопровода и отопления и сборке рамных конструкций. Обрезать трубу под 45 градусов болгаркой можно по разметке, которую делают либо листом бумаги того же формата А4, либо используют обычный школьный (чертежный) равнобедренный угольник.

Используем лист бумаги или картона

С листом придется проделать несколько операций, чтобы получить нужный угол. Если вы не хотите запутаться в сгибах, просто сделайте его квадратным и сложите по диагонали — получится нужный угол. Точно так же можно сделать с любым листом, лишь бы его стороны были равны между собой. Способ удобен тем, что его можно применить и к трубе с большим диаметром, и к [профильным трубам квадратного и прямоугольного сечения].

Разметка угольником

Если под рукой есть угольник, то необходимо сначала определить точную линию торца трубы, в том числе и профильной. Приложив инструмент и плавно перекладывая его по поверхности, получим линию реза по 45 градусов. Этот же прием используется и с угольником под 30 градусов.

Как правильно резать трубы из разного металла

Точный распил и обрезка труб зависит не только от грамотно выполненной разметки. Большое значение имеет и материал — металл разной толщины и твердости режется с разными усилиями и побочными эффектами. Чтобы правильно отрезать чугунную трубу, ее не следует пилить на всю глубину насквозь. Чугун — хрупкий металл, поэтому обычно делается несколько надпилов, а потом специалист одним точным ударом зубила отбивает по ним кусок.

Для работы с тонкостенными трубами придется очень точно выверять положение болгарки. При этом мастеру должен правильно подобрать [диски для резки металла болгаркой]. В промышленных условиях для выполнения тех же задач можно использовать специальные труборезы, газорезку и сварочные аппараты.

Безопасность при обрезке газовой трубы

При работе с газовыми трубами, подключенными к магистрали, важно соблюдать меры безопасности. Сначала перекрыть кран подачи газа, потом убедиться в том, что в трубе ничего нет. Для этого достаточно открыть конфорки плиты и зажечь газ — когда он кончится, пламя погаснет.

Как разрезать профильную трубу вдоль и поперек, технология резки

Автор Монтажник На чтение 8 мин Просмотров 10. 1к. Обновлено 07.12.2020

В бытовом домашнем хозяйстве профильные трубы находят широкое применение при изготовлении парников, теплиц, навесов для защиты автомобильной техники от атмосферных осадков и прочих конструкциях. При работе с данным материалом полезно знать, как разрезать профильную трубу вдоль по линии или поперек с максимально точным углом.

Среди большого количества строительного режущего инструмента по металлу лидером по скорости, простоте выполнения реза и экономичности является углошлифовальная машинка (болгарка), которая часто присутствует в инструментальном комплекте любого домашнего мастера. Для разреза профильной стальной трубы с помощью болгарки потребуется обычный диск по металлу и строгое соблюдение правил техники безопасности — разрушение диска на сегменты при большой скорости вращения может привести к серьезным травмам.

Рис.1 Профильные трубы в домашнем хозяйстве

Как ровно отрезать профильную трубу поперек

Наиболее часто в домашнем хозяйстве используют прямоугольный или квадратный трубный металлопрофиль с толщиной стенки не более 3 мм, а нарезка на отдельные отрезки необходима при проведении работ по сборке сварных каркасов.

Чтобы правильно порезать трубу, используют дополнительные приспособления для обозначения и разметки линии реза, некоторые из устройств выполняют функции опорной грани для режущего диска.

Нюансы работы с прямоугольным сечением

Заготовки прямоугольного сечения намного проще резать вдоль и поперек с любыми углами, чем цилиндрические элементы, которые сложно удержать в неподвижном состоянии на ровной поверхности. Поперечное обрезание заготовок под любым углом не представляет особых сложностей – линия нужного углового уклона проводится на боковой грани и всегда совпадает с расчетной (круглые элементы требуют использования специальных лекал, просчитываемых на компьютере, для совмещения их граней под углом, отличным от прямого).

Толщина стенок металлопрофиля при использовании в бытовом хозяйстве редко превышает 5 мм — его легко резать при помощи углошлифовальной машинки любым диском по металлу.

Рис. 2 Виды способов поперечной разметки

Какой используется инструмент

Как отмечалось выше, основным инструментом для резки металлических деталей в бытовых условиях является углошлифовальная машинка, при ее отсутствии можно воспользоваться ручной ножовкой по металлу или электролобзиком, который также может резать материалы из металла специальным полотном с алмазным покрытием.

Для резки болгаркой используют отрезные электрокорундовые диски, не предназначенные для проведения шлифовальных операций. В качестве вспомогательного инструмента пригодится рулетка, металлическая линейка, различные виды струбцин, карандаши и маркеры для нанесения разметки.

Бумажное лекало для трубы

Применение бумажного листа является простым методом разметки прямоугольного или квадратного профиля для точного обрезания под углом 90 или 45 градусов по направлению к его оси.

Чтобы сделать разметку для поперечной резки под углом 90 градусов, берут лист бумаги и оборачивают им трубу до точного совмещения краев, после чего их склеивают. При данном способе линия реза очень хорошо видна в отличие от нанесения ее карандашом или маркером по краю шаблона.

После этого режут профиль вдоль шаблонной кромки поочередно со всех сторон, стараясь не допускать полного прорезания финишных участков — это может привести к ударам диска об острые углы и его разрушению.

Листом бумаги можно нанести разметку и на боковые стенки труб прямоугольного или квадратного сечения. Для этого бумажный лист складывают по диагонали, а полученный угол в 45 градусов прикладывают к боковым стенкам и делают соответствующую разметку. Чтобы боковые линии находились на одинаковом уровне, острый угол прикладывают к поперечной линии, размещенной под углом 90 градусов к оси, которую предварительно наносят приведенным выше способом.

Рис. 3 Использование стального шаблона

Стусло для резки труб

Очень удобно резать профильную трубу с помощью специального шаблона, который является аналогом строительного стусла для резки стройматериалов под разными углами.

Для этого приведенным выше или другим способом делают металлический шаблон из разрезанного вдоль куска профильной трубы, он может быть рассчитан на получение прямого или угла в 45 градусов.

Чтобы разрезать металлопрофиль, к нему прикладывают шаблон и проводят чертилкой линию, по которой затем делают прорезание. В других случаях шаблон удерживают и болгаркой проводят линию по поверхности заготовки, стараясь избегать сильного прижима боковой поверхности диска к приложенному металлическому шаблону. Затем шаблон убирают и прорезание продолжают по хорошо заметному углублению на гранях заготовки.

С помощью шаблона можно получить очень ровную линию среза, если не держать его вручную, а закрепить на заготовке с помощью струбцин или крепежных болтов. Для самостоятельного изготовления крепежа в боковой поверхности П-образной пластины шаблона сверлят отверстие и приваривают в этой точке снаружи накидную гайку, в которую вкручивают болт. Для закрепления шаблона приставляют его к обрезаемой детали и вкручивают болт, прижимая шаблонную поверхность к заготовке, после болгаркой с диском по металлу производят разрез, слегка касаясь направляющей кромки.

Рис. 4 Как порезать заготовку самодельным станком

Другие варианты

Неплохой вариант изготовления шаблона — использование для разметки короткого отрезка трубы большего диаметра, направляющая кромка которого предварительно обрезана под нужными углами. При разметке деталь одевают на обрезаемую трубу, после чего размечают ее поверхность маркером или чертилкой. Второй способ — жесткая фиксация шаблона на заготовке с помощью клиньев или струбцин с дальнейшей резкой диском по металлу с легким прижимом к боковой поверхности шаблонной детали.

Чтобы не резать металлические трубы или лист железа на глазок, некоторые домашние умельцы используют самодельные крепежные приспособления к болгарке, жестко закрепляя ее на вертикально установленном шпинделе. При перемещении инструмента сверху вниз происходит стабильный ровный разрез расположенной под диском детали, если на станине станка закрепить металлические направляющие, то при прикладывании к ним заготовки можно получить любой нужный угол разреза.

Рис.5 Работа с толстостенным прокатом

Резка профильной трубы большого диаметра

Металлопрофиль большого диаметра имеет толстые стенки и большой вес, если для резки тонкостенных деталей (толщина стенки до 2 мм.) можно было использовать тонкие диски размером около 1 мм., то для прорезания толстостенного металла берут 2 мм. дисковые круги. Соответственно резать толстые стены удобнее диском большого диаметра при помощи мощной крупногабаритной строительной болгарки — бытовые устройства не обладают достаточной мощностью для быстрого проведения работ, а их маленькие диски быстро стачиваются.

При выполнении работ руководствуются следующими правилами:

1. При прорезании тяжелых труб следует располагать их на ровной поверхности или низких опорах с таким расчетом, чтобы при резке последнего участка он не изменял своего положения или опускался вниз, препятствуя сжиманию режущего инструмента своими стенками.
2. Если поверхность ровная, полностью производят разрез каждой грани, переворачивая деталь, при неровный опоре последние перемычки немного не дорезают, давая возможность заготовке отделиться под собственным весом, после чего выступающий участок зашлифовывают.
3. При работе с болгаркой для резки тяжелых металлических элементов необходимо обязательное использование защитного кожуха — вероятность расслоения диска на отдельные элементы слишком высока.

Многие работают с неправильно выбранным направлением вращения на себя — это приводит к тому, что острая кромка металла постоянно задирается, инструмент труднее удержать в фиксированном положении, а отрезной диск быстрее стачивается. К тому же обратное направление вращения отрезного круга опасно с точки зрения техники безопасности.

Как разрезать профильную трубу вдоль — технология резки

Если поперечная резка профиля не вызывает особых сложностей, то продольный разрез, который необходим для проведения некоторых работ в домашнем хозяйстве, более сложен в силу своей протяженности.

Одна из проблем при его проведении — точность разметки, для ее нанесения по центру или в другой точке разрезаемой грани ставят отметки по всей длине на одинаковом расстоянии от боковой стенки и затем соединяют их карандашом, маркером или чертилкой, используя в качестве направляющей ровный уголок, строительное правило, уровень, профиль от гипсокартона.

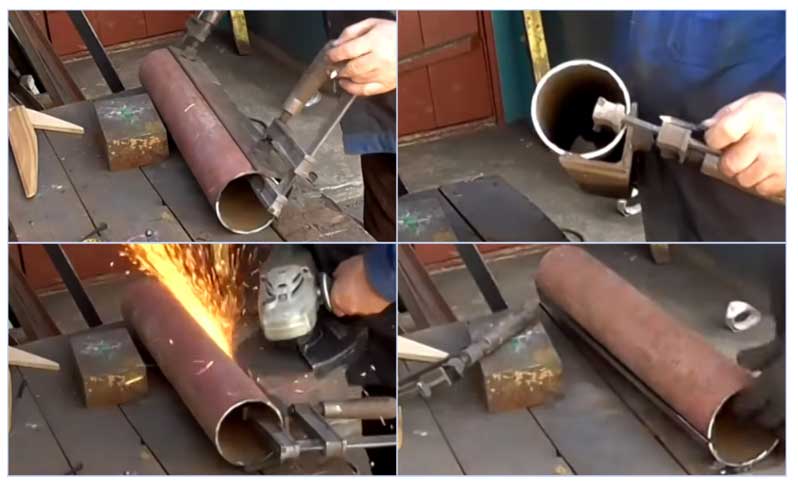

Рис. 6 Резка трубы вдоль по направляющему уголку

Для того, чтобы распилить металлопрофиль в продольном направлении, ведут углошлифовальную машинку по линии, постепенно прорезая сквозное отверстие — метод не слишком точен, инструмент приходится держать на весу без опоры.

Более удобный способ качественно продольно отрезать заготовку — использование вспомогательных опор в виде металлического уголка или ровных прямых пластин. Для этого уголок крепят на поверхности заготовки с помощью струбцин и ведут болгарку по его боковой грани, если длина шаблонного уголка невелика, его откручивают и переставляют дальше на новое место, после чего прорезание возобновляют.

Второй способ получения ровной продольной линии среза — жестко закрепленная болгарка на станке или столе в боковом положении. Прорезаемую заготовку при этом двигают по направляющим, подводя к вращающемуся диску углошлифовальной машинки (принцип работы напоминает электрический плиткорез), прямолинейность получаемой линии определяется жесткостью и длиной опорных элементов.

Рис. 7 Закрепление углошлифовальной машинки для продольной резки

Для получения заданных размеров и конфигураций профильных труб в домашнем хозяйстве используют обрезание при помощи углошлифовальной машинки и недорогих отрезных корундовых дисков. Чтобы получить ровную и точную линию среза, лучше использовать опорные направляющие или самодельные стальные шаблоны, задающие нужный угол.

Как отрезать трубу под 45 градусов с помощью лекала из листа бумаги

Чтобы ровно отрезать круглую металлическую трубу под 45 градусов (например, для дальнейшего ее соединения под прямым углом), можно использовать простое лекало, изготовленное из листа бумаги.

С помощью самодельного лекала можно быстро разметить трубу, а затем отрезать ее болгаркой.

Приступаем к изготовлению лекала. В первую очередь отрезаем лист бумаги (можно использовать для этого обычный белый лист формата А4) по диаметру трубы.

После этого линейкой или рулеткой замеряем наружный диаметр круглой трубы — в данном случае он составляет 60 мм.

Советуем вам также прочитать статью: как быстро округлить деревянный брусок без токарного станка.

Основные этапы работ

На следующем этапе складываем лист бумаги пополам. С торца откладываем две отметки на расстоянии 6 см от края. Через эти две точки чертим линию.

С боковых сторон листа откладываем четыре отметки на расстоянии 3 см от края. Потом чертим две линии (они должны быть перпендикулярны первой линии). В результате у нас получилось три прямоугольника.

Прикладываем торец круглой трубы к крайним прямоугольникам, как показано на фото ниже, и обводим карандашом.

С помощью линейки соединяем две полуокружности линией. Берем ножницы и отрезаем крайнюю часть листа.

В результате у нас получился шаблон для разметки круглой трубы под 45 градусов.

Разворачиваем лист бумаги на всю ширину. Прикладываем к трубе, и обводим карандашом. Затем вырезаем болгаркой по разметке.

После реза получаем две заготовки, которые можно соединить вместе под прямым углом, и обварить.

Подробнее о том, как изготовить бумажное лекало, можно посмотреть в видеоролике ниже. Своим опытом поделился автор YouTube канала Mr Technic.

Оцените запись

[Голосов: 4 Средняя оценка: 5]Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

резка металла — Как отрезать трубу под прямым углом с помощью угловой шлифовальной машины

То, что я обычно делаю, когда разрезаю трубу, зависит от того, насколько она должна быть квадратной. Если он будет упираться в поверхность или если я продеваю его конец, очень важна плоскостность.

Если могу, я обычно проектирую вещи так, чтобы концы труб не обязательно были идеально квадратными, потому что это сокращает объем работы для всех — но иногда этого нельзя избежать.

Общая идея прорезания нескольких частей кромки хороша.Один хороший совет, если вы хотите быть по-настоящему точным, — начать резку (не проходя сквозь нее) в нескольких разных местах и ​​медленно продвигаться, пока не получится приличная канавка в материале — тогда вы можете начать резать. край трубы и проследите за канавкой, которая уже есть (разметанные линии и карандашные отметки могут быть плохо различимы и невозможно нащупать).

В целях повышения точности и усилий вот несколько способов обозначить такой разрез:

1. Просто начните резать с одной точки и проделайте квадратный надрез (для правильного выполнения этого требуются довольно высокие навыки)

2. Вы можете разметить линию и просто обвести ее от руки (быстро, но не очень надежно) — это требует определенных навыков, но не так много

3. Вы можете использовать одну точку, а затем надеяться, что вы сможете намотать ленту / разметить линию и т. Д. Точно под углом 90 градусов к трубе.Это не всегда работает идеально, но поможет закрыть

4. Если вы хотите, чтобы это было очень точно, вы можете измерить расстояние от другого конца трубы с помощью высотомера, рулетки или другого предмета) до двух или трех точек вокруг разреза. Затем соедините линии скотчем или разметьте их (или и то, и другое!)

5. Если вы одержимы тем, чтобы разрез был идеально ровным, вы можете распылить немного жидкости для разметки (Dykem, берлинская лазурь и т. Д.), А затем использовать линейку, чтобы разметить линию, свернув трубу.Это требует нетривиальной настройки, и это действительно не обязательно, если вам не требуется очень точная подгонка

Когда я режу что-нибудь на угловой шлифовальной машине, я оставляю достаточно места (от восьмого до четверти) между пропилом и конечным размером — сам отрезной круг имеет толщину, а не всегда легко увидеть небольшие отклонения, пока вы еще в процессе резки.

Помните — вы всегда можете вернуться после этого и отшлифовать больше материала с детали, но вы никогда не сможете вернуться и отшлифовать меньше материала — если вы не сварщик, но это другая история;)

Как резать трубу на угловом шлифовальном станке под 45 градусов • CIMFLOK.

COM

Как отрезать трубу под углом 45 градусов угловой шлифовальной машиной Как отрезать трубу под углом 45 и 90 градусов. Способы резки Угловая шлифовальная машина большого диаметра и тонкостенных труб

Как отрезать прямую трубу на угловой шлифовальной машине?

При выполнении строительных или сантехнических работ необходимо знать, как отрезать трубу прямо с помощью угловой шлифовальной машины. В статье мы рассмотрим быстрые и простые способы правильно отрезать трубу угловой шлифовальной машины, чтобы результат был идеальным.

Резка трубы под углом 45 и 90 градусов

Если нужно разрезать трубу под углом 45 градусов, что чаще требуется при прокладке водопроводных и отопительных труб.Часто используются стальные, чугунные трубы цилиндрической формы. В монтажных работах используются трубы прямоугольной или фасонной формы. Однако труба угловой шлифовальной машины должна быть правильно обрезана, чтобы ее можно было легко подсоединить позже. Поэтому следует тщательно разметить трубу.

Некоторые умельцы пытаются пометить место надреза рулеткой, но предупреждаем, что результат, скорее всего, будет отрицательным. А для положительного результата примите во внимание следующую профессиональную рекомендацию.

Возьмите лист бумаги или картона, желательно формата А4, согните его по диагонали и оберните вокруг трубы в том месте, где вы планируете ее равномерно разрезать. Края бумаги должны быть точно выровнены друг с другом. А сторона бумаги, которая ближе к концу трубы, была перпендикулярна оси. Затем обозначьте по кругу линию отреза.

Если вам нужно разрезать ровно под углом 90 градусов, быстро решите проблему, используя бумагу или малярный скотч. Оберните трубу так, чтобы концы совпали.Сделайте ровные линии и отпилите.

Как отрезать профильную трубу прямо?

Мастера советуют при резке профильной трубы использовать угольник. Для этого приложите квадратик по очереди к сторонам, а плавными движениями поверните и отметьте. После действия закрепите трубу и отрежьте.

Приготовьте себе шаблон, который пригодится в будущем и сэкономит время. Лучше производить угловую шлифовальную машину, чтобы рез был более ровным.

Как отрезать чугунную трубу?

При работе с чугунной трубой имейте в виду, что это хрупкий материал.Поэтому укажем метод, с помощью которого можно будет разрезать такой металл без повреждений.

Перед началом работы сделайте пометки на разрез, как и на стальных трубах. Поместите кусок дерева в качестве опоры. Проведите угловой шлифовальной машиной по окружности трубы, сделав небольшие надрезы. Затем возьмите стамески, вставьте их в паз и сильно ударьте молотком. Отметим, что отрезные круги на основе бакелита используются для резки чугунных труб.

Если у вас нет под рукой угловой шлифовальной машины для резки чугунных канализационных труб или других целей, воспользуйтесь ножовкой по металлу, стамеской или специальными труборезами.

Как отрезать газовую трубу?

Резать газовую трубу опасно, поэтому лучше доверить это профессионалам. Но если вы уверены в своих силах, то для резки металла возьмите болгарку, сварку, ножовку, газовую сварку.

• Перед работой перекрыть газовый стояк. Затем выпустите из трубы остаток газа. Для этого зажгите газ в конфорках и дождитесь, пока он погаснет.
• После предпринятых действий вырезать. При использовании метода сварки металлическая основа горит при воздействии высокой температуры.Результат быстрый и эффективный. Но помните, что для резки или укоренения газовых труб снова требуется опыт.

Как правильно отрезать трубу под углом 45 градусов: инструменты

В различных ситуациях у бытовых умельцев часто возникает вопрос о правильной разметке для точной резки трубных заготовок под углом 45 градусов. Сегодня существует огромный выбор инструментов как для бытового, так и для промышленного процесса резки труб под любым углом. Стоимость таких устройств может быть довольно высокой.

Предлагается рассмотреть способы маркировки заготовок для резки под углом 45 градусов в бытовых условиях без использования дорогостоящего профессионального оборудования.

Маркировка и резка труб

Сам процесс маркировки отрезанной заготовки кажется довольно простым делом. Но следует отметить, что округления, сделанные в процессе ручной маркировки, создадут непоправимую ошибку после резки, которая приведет к несоответствиям и образованию бракованной продукции.Чтобы устранить подобные дефекты, требуется изготовить несложный инструмент для четкой разметки деталей профиля. Это значительно упрощает резку продуктов под углом 450.
Стальной U-образный профиль под углом 45 градусов — надежный инструмент для точной резки труб. При этом размер профиля для линейки нужно подбирать так, чтобы можно было легко расположить в нем обрезанную профильную трубу.

Инструмент для ручной резки труб

Для выполнения такого инструмента, указывающего правильный угол, у вас также должен быть следующий дополнительный инструмент:

1. Транспортир;
2. Скребок по металлу;
3. Угловая шлифовальная машина;
4. Диск отрезной;
5. Файл.

Устройство для резки фасок

Как разрезать трубу под углом

Измерительный инструмент для резки труб сделать несложно. Для этого необходимо от заготовки профиля вырезать отрезок длиной 20-30 см. С помощью гониометра на любом конце отрезка он отметит угол в 45 градусов. Далее отрезаем профиль угловой шлифовальной машиной. Полученный шаблон необходимо проверить на точность. В случае отклонений подпилить измерительный инструмент.

С таким разметочным инструментом ручной работы процесс резки труб значительно упрощается, особенно при большом объеме труб.Для разметки необходимо только поместить обрезанную профильную трубу в изготовленное приспособление и нарисовать правильный угол с помощью разметки. В процессе маркировки контролируется длина изделий. Далее вам нужно четко разрезать трубу по линии разметки с помощью угловой шлифовальной машины. Стоит отметить, что сначала труба разрезается по диагональным меткам с обеих сторон, затем вырезаются прямые, отмеченные линии кошения. Эти шаблоны для резки труб под углом 45 градусов сэкономят вам много времени и денег.

Маркировка и резка круглых труб

При резке круглых труб под углом 45 градусов инструмент для прямоугольных труб не совсем подходит.Для более точного обтекаемого прохождения линии кошения при угловом пропиле рекомендуется использовать бумажный шаблон, наматываемый на заготовку.

Выкройки разрабатываются в современном мире с использованием компьютерных программ.

Линия реза меняется в зависимости от установленного в программе угла и диаметра трубы. Общие выкройки можно найти в Интернете или вспомнить наши расписные линейки со школьной скамьи.

Компьютерная программа в помощь

Я также хотел бы рассмотреть способ разметки с помощью компьютерной программы.Это чрезвычайно сложный способ для тех, кто не привык работать с компьютером. Требуется знание ПК, наличие программ для сканов и чертежей. Начинаем с выполнения рисунка с указанием размера круга и уклона. Делаем так называемый виртуальный шаблон.

После этого с помощью принтера печатаем изображение на листе бумаги. Чем больше диаметр трубы, тем больше будет страниц разметки. Вырезаем ножницами все части рисунка и с помощью скотча склеиваем.Готовый шаблон прикладываем к трубе, а по краю бумаги делаем разметку. Этот способ разметки считается одним из самых правильных. Если на компьютере нет таких программ, можно использовать Интернет. Есть возможность скачать выкройку для разметки в сети. Его тоже нужно распечатать на принтере и вырезать. Готовый кусок заворачиваем возле трубы и делаем разметку.

Как разрезать трубу под углом 45 градусов

При установке трубопровода довольно часто возникает необходимость разрезать трубу под углом.Сверху угол должен иметь ровно столько градусов, сколько необходимо для конструкции. Если угол сделан неправильно, сделать точно те размеры трубопровода, которые предполагалось сделать, нереально. Например, при установке труба будет вращаться на 45 градусов, поэтому вам нужно знать, как разрезать трубу на 45 градусов. Для этого нам потребуются разметочные инструменты, угловая шлифовальная машина или ножовка по металлу.

Макет на листе бумаги

Один из самых простых способов — отметить угол листом бумаги.Складываем квадратный лист строго по диагонали. Берем трубу и заворачиваем в сложенный лист так, чтобы края диагоналей были напротив друг друга. Итак, на меньшей стороне страницы у нас есть угол 45 градусов. Берем любой разметочный инструмент и размечаем место разреза будущей трубы по линии скашивания страницы. Чтобы маркировка случайно не стерлась, можно использовать узкую ленту. Такой способ маркировки удобен для длинной трубы огромного диаметра, срез которой находится где-то посередине.

Это колхозный спекулятивный вариант для тех, кто не умеет делать разметку на глаз, как написано в предыдущем абзаце этого самого моего поста. Этот метод заметили рабочие, проложившие под окнами моего офиса магистральный водопровод диаметром 500 или 700 мм. Наивысшей точности здесь не будет, но для сварки ее хватит, с определенной точностью можно выставить плоскость среза.

Как резать оцинкованную стальную трубу [7 шагов]

• Facebook
• Twitter
• Pinterest

Если вы купите что-то по ссылке в наших сообщениях, мы можем получить небольшую долю от продажи.

Многие проекты по благоустройству дома требуют резки оцинкованной трубы. У вас может быть проект сантехники, который требует установки нового удлинителя трубы в существующую трубу. Или вы можете использовать трубку в одном из своих столярных проектов в качестве аксессуара.

Как резать оцинкованную трубу

В любом случае это может показаться слишком сложной задачей, чтобы взять ее на себя. Но это довольно просто, если вы будете следовать этим инструкциям, чтобы научиться резать оцинкованную трубу.

Перед тем, как приступить к резке, потратьте несколько минут на сбор инструментов, чтобы убедиться, что у вас под рукой есть все необходимое.

У вас есть выбор инструментов для резки металлической трубы, в зависимости от того, что у вас есть и что есть под рукой. Мы намечаем, что лучше, в зависимости от ситуации.

1. Приготовьте все необходимое

Ключ к успеху при резке оцинкованной трубы — убедиться, что у вас есть все необходимое для работы наготове и доступном.Это предотвратит возникновение каких-либо проблем и позволит вам без проблем завершить работу без каких-либо сбоев.

По мере того, как вы научитесь резать оцинкованную трубу, вам нужно будет убедиться, что у вас есть все необходимые принадлежности.

2. Закрепите трубку на месте

Прежде чем приступить к резке оцинкованной трубы, необходимо закрепить ее на месте, чтобы она не сгибалась и не двигалась. Захват тисков работает хорошо, поскольку он достаточно неподвижен, чтобы предотвратить скольжение трубы.

• Чтобы не повредить трубу зажимом тисков во время резки, перед закреплением оберните оцинкованную трубу тканью.
• Если у вас нет зажима для тисков, прикрепленного к рабочему столу, вы можете использовать зажим, чтобы закрепить его на столе или козле. Убедитесь, что вы оставили область, которую нужно вырезать, чистой.
• Если у вас длинная труба, вам нужно подпереть ее, чтобы она не погнулась от силы резания. Кроме того, это придаст вам больше устойчивости при резке и предотвратит громоздкость оцинкованной трубы.

3. Серьезно относитесь к безопасности

Перед тем, как начать резку, необходимо принять некоторые меры предосторожности.Ношение защитных очков и высококачественной респираторной маски защитит ваши глаза и легкие от металлической стружки, разлетающейся в воздухе во время пиления.

Вы также захотите надеть перчатки для защиты рук . Металлические осколки могут легко вызвать раздражение голой кожи, поэтому примите необходимые меры, чтобы эти участки были покрыты.

Также не забудьте надеть соответствующую обувь , которая защитит вас, если оцинкованная труба упадет вам на ногу во время резки.

4. Выберите инструмент для резки

Когда дело доходит до резки оцинкованной трубы, у вас есть несколько вариантов пилы.

Использование сабельной пилы

Чтобы облегчить задачу, рекомендуется использовать сабельную пилу. Это мощное средство, известное как пила для сноса, поможет быстро разложить стальную трубу.

Однако вам необходимо убедиться, что у вас есть диск, рассчитанный на резку металла на вашей сабельной пиле.Это с легкостью сделает точный разрез.

Пила этого типа быстро справится с резкой, но перед резкой необходимо закрепить металлическую трубу. Используйте зажимы, чтобы удерживать трубу, прежде чем делать какие-либо разрезы.

Использование угловой шлифовальной машины

Угловая шлифовальная машина высшего качества, представленная на рынке, также быстро справится с резкой вашего оцинкованного металла, хотя это займет немного больше времени, чем обычная пила. Однако это также немного точнее.

Зажмите трубу и начните резку болгаркой.Вам нужно будет немного надавить, но это не потребует больших усилий.

Ожидайте искры при резке сабельной пилой или угловой шлифовальной машиной. Хотя сначала это немного поразительно, этого следовало ожидать, и это нормально. Вы также сбросите немного металлической стружки, так что носить длинные рукава — хорошая идея (если вы не хотите, чтобы весь оставшийся день чесался)

Лобзик

Возможно, вам удастся разрезать трубы этого типа с помощью действительно мощного лобзика с подходящим лезвием.

Многие домашние мастера имеют под рукой лобзик, так что, если у вас достаточно мощный, вы можете попробовать. Лобзиком сложнее протолкнуть металлический трубопровод, поэтому вам придется приложить гораздо больше усилий, чем при использовании сабельной пилы или угловой шлифовальной машины.

Использование трубореза

Разработанный специально для резки труб, это, вероятно, лучший инструмент в целом, хотя и не обязательно самый быстрый из самых точных.

Просто закрепите труборез на участке, который вы режете, и затяните его поверх стали.Вращайте резак вокруг трубы по кругу, позволяя инструменту медленно продираться сквозь металл.

Этот процесс может продолжаться какое-то время, и может показаться, что у вас нет прогресса. Возможно, вам придется крутить его десятки раз, прежде чем он пройдет.

Использование ножовки

Если у вас нет ни одного из вышеперечисленных вариантов, вы все равно можете разрезать оцинкованную трубу с помощью ножовки. Для разрезов вам понадобится металлическое лезвие, но, приложив немного усилий, это можно сделать.

Ножовка по металлу отрежет металл от оцинкованной трубы. Это более трудоемкий процесс, на выполнение которого уйдет больше времени.

Вам также, вероятно, придется отшлифовать стальную трубу.

5. Делайте ровные пропилы

Независимо от того, какой метод резки вы выберете, важно, чтобы лезвие пилы выполняло работу по резке. Никогда не применяйте силу и не давите на лезвие для более быстрой резки. Это повредит оцинкованную трубу и помешает получить точный и чистый рез от края до края.

1. Вам нужно будет отметить оцинкованную трубу в том месте, где вы хотите ее разрезать. Это даст вам руководство, которому вы будете следовать, как вы видели, и позволит вам разрезать его в нужном месте каждый раз и каждый раз.
2. Убедитесь, что вы измерили точную длину оцинкованной трубы, чтобы у вас была точная отметка для резки. Оцинкованная труба стоит дорого, поэтому ошибиться по длине не захочется.
3. Чтобы эффективно разрезать оцинкованную трубу, вам необходимо держать пилу устойчиво и следить за кривизной трубы во время работы.
4. Дайте пиле аккуратно прорезать оцинкованную трубу, направляя ее по нанесенной вами отметке.
5. Не торопитесь и не торопитесь с процессом резки.

Работайте медленно и плавно, и скоро вы пройдете всю трубу.

6. Заполните края трубы

При резке трубы края оцинкованного металла могут быть шероховатыми по сравнению с лезвием. Ножовка, вероятно, оставит его самым грубым из всех вариантов, но вам придется немного поработать, чтобы закончить его в любом случае.

Используйте металлический напильник или наждачную бумагу с высоким зерном, чтобы сгладить и смягчить края. Это поможет оцинкованной трубе хорошо сочетаться с другими трубопроводами или деревянным проектом, для которого вы ее адаптировали.

7. При необходимости заправьте трубу

Если у вас есть оцинкованная труба, которую необходимо ввинтить в другую существующую трубу, вам понадобится резьбонарезчик для труб, чтобы создать канавки, которые будут скреплять две трубы вместе.

• Выберите размер матрицы, который лучше всего соответствует диаметру оцинкованной трубы.
• Вам нужно будет зажать трубу в тисках, чтобы она оставалась устойчивой.
• Вставьте резьбонарезной станок в оцинкованную трубу, чтобы создать необходимые канавки.
• Медленно и твердо поверните резьбонарезной механизм.
• При необходимости смажьте трубу маслом для резьбонарезания.

Нитевдеватель начнет продвигаться через внутреннюю часть трубы, чтобы создать резьбу, необходимую для скручивания двух концов трубы вместе. Когда вы закончите, вы можете аккуратно ввинтить оцинкованную трубу в существующий трубопровод.

Заключение

По мере того, как вы узнаете, как резать оцинкованную трубу, вы обнаружите, что это просто и безопасно. Если вы не торопитесь и позволяете пиле делать работу, у вас не возникнет никаких проблем с резкой оцинкованной трубы. Не бойтесь взяться за этот проект, поскольку эти шаги помогут вам с легкостью завершить резку оцинкованной трубы.

Как отрезать грунтовую трубу — профессиональные советы по сантехнике

Обрезка грунтовых труб на месте может быть неприятной работой, но не должна быть сложной.Все эти методы работают, при прочих равных условиях, но доступ к грунтовым трубам может устранить некоторые из них. Возраст и состояние трубы также могут повлиять на способ ее резки (с возрастом она становится еще более хрупкой). То, насколько беспорядок создает каждый процесс, также может определить ваш выбор. Но мы готовы поспорить, что хотя бы один из этих вариантов подойдет вам. Вот 4 предложения, как разрезать почвенную трубу.

Как отрезать грунтовую трубу с помощью ножниц

Этот инструмент разработан специально для работы. В нем используется цепь с режущими роликами, которые надрезают трубу. По мере затягивания вокруг трубы выполняется разрез. Этот тип труб от природы хрупок, но с возрастом становится еще хуже.

Иногда вы можете вызвать продольную трещину в трубе при использовании резаков. Обычно это означает, что вы либо слишком быстро затянули инструмент, либо вам просто нужно заменить трубу из-за износа.

При использовании резака с резаком следите, чтобы отрезные круги вращались, а цепь не ржавела, чтобы гарантировать хорошее резание.Длинные ручки ручных ножниц могут не поместиться в ограниченном пространстве, но есть несколько меньших версий. Вы даже можете найти модели с приводом, такие как труборез для грунта Ridgid 238-P.

Резка грунтовой трубы сабельной пилой

Сабельная пила с алмазным диском может выполнить работу с чистым резом, но не назначайте раннее время нарезки. Сабельные пилы режут медленно, а эти полотна дорогие.

Совсем недавно достижения в методах изготовления твердосплавных зубьев позволили получить несколько превосходных продуктов. Обычно они делают не больше пары трубок, прежде чем выйти из строя, но они справляются со своей задачей намного быстрее, чем алмазные диски. Мы обнаружили, что следующие лезвия очень хорошо подходят для обработки чугуна и грунтовых труб:

Чтобы увидеть, как некоторые из этих твердосплавных лезвий работают при резке чугуна, посмотрите это видео.

Использование шлифовального станка с отрезным кругом

Профессионалы часто режут грунтовые трубы шлифовальными машинами с использованием абразивных дисков. На самом деле мы предпочитаем либо отрезной круг, либо, что еще лучше, алмазный круг.Трудно ошибиться, выбрав кофемолку для чистой и быстрой резки. Хотя срез будет чистым с помощью болгарки, скорее всего, не удастся очистить окружающее пространство. Пыль и спрей могут быстро испортить поверхность. Просто убедитесь, что на этом инструменте установлен защитный кожух и правильно его наклоняют.

Поскольку шлифовальный станок — удобный инструмент для многих других применений, вполне вероятно, что он у вас есть. Если мысль о беспорядке не вызывает у вас паники, угловая шлифовальная машина может быть лучшим вариантом.

Возьмите переносную ленточную пилу

Профессионалы реже используют переносную ленточную пилу.Тем не менее, он, безусловно, отвечает всем требованиям, поскольку лезвие медленно и стабильно движется через прочный металл. Кроме того, он обеспечивает нулевую отдачу и дает хорошие прямые пропилы, если вы его правильно выровняете.

Последние мысли

Резак и шлифовальный станок кажутся наиболее предпочтительными инструментами для резки грунтовых труб. Новые твердосплавные возвратно-поступательные полотна позволяют быстро обрабатывать трубы даже в ограниченном пространстве. Однако эти лезвия недешевы, и обычно вы делаете всего 2–3 надреза чугуна, прежде чем их придется заменять.

Когда мало места для работы или очень мало права на ошибку при работе с трубой, многие профессионалы выбирают шлифовальный станок, даже если он действительно становится грязным. Мы надеемся, что вы узнали что-то из этой статьи о том, как резать грунтопровод. Если вы профессионал и у вас есть советы по обрезке грунтовых труб, добавьте их в комментарии ниже. Вы также можете связаться с нами через Facebook, Instagram или Twitter.

Научитесь резать оцинкованную трубу

Независимо от того, занимаетесь ли вы внутренним или внешним водопроводом или строите свой следующий проект с оцинкованными трубами , знание того, как их резать, — это урок, который должен усвоить каждый домашний мастер .Хотя сначала это может показаться пугающим, научиться резать оцинкованную трубу на самом деле довольно легко.

Сегодня мы расскажем обо всем, что вам нужно знать о резке оцинкованных труб, и расскажем о трех различных способах резки в домашних условиях. К тому времени, когда вы закончите изучение этого руководства, вы должны быть уверены в своей способности взяться за свой проект.

Что вам понадобится

К счастью, для выполнения этой работы вам понадобится всего несколько простых инструментов, и, скорее всего, у вас уже есть все необходимое в вашем ящике для инструментов. Вот что вам понадобится:

Шаг I. Измерение трубы

Перед тем, как начать, вы захотите провести точные измерения вашей трубы. Если вы просто удаляете часть неисправного трубопровода из существующей сантехники, вы можете пропустить этот шаг, поскольку размеры не имеют значения.

Но если вы добавляете новую трубу или используете оцинкованные трубы для создания чего-либо, например, спортивной сетки или велосипедной стойки, вам необходимо провести точные измерения.

При измерении обязательно учитывайте дополнительную длину, если вам нужно нарезать резьбу на конце (-ях) трубы.После измерения отметьте маркером точку по всей окружности трубы.

Шаг II: Резка трубы

Этот шаг будет сильно отличаться в зависимости от работы, над которой вы работаете, и инструментов, которые вы используете для работы.

Например, если вы режете существующую трубу в узком месте, вам, вероятно, понадобится труборез или угловая шлифовальная машина для выполнения работы. Между тем, если вы режете новую трубу, вы сможете использовать труборез, угловую шлифовальную машину или ножовку, в зависимости от того, с чем вам удобнее всего работать.

Использование трубореза

Использование трубореза — самый простой и наименее трудоемкий способ разрезать оцинкованные трубы. Если вы сделали измерение, вам нужно закрепить труборез на трубе в том месте, которое вы измерили. В противном случае прикрепите труборез в удобном для вас месте.

После того, как вы натянули труборез на трубу, поверните труборез вокруг трубы, чтобы отрезное колесо могло приступить к работе. В зависимости от толщины трубы, с которой вы работаете, вам может потребоваться обернуть труборез вокруг трубы 10-20 раз, прежде чем разрез будет завершен.

Использование угловой шлифовальной машины

Если у вас нет под рукой трубореза, лучшим выбором будет угловая шлифовальная машина. Поскольку вы будете резать металл, вы можете ожидать, что в воздухе будут летать искры и металлическая стружка, поэтому использование защитного снаряжения имеет решающее значение.

Как минимум, при работе с металлом необходимо надевать перчатки и защитные очки. Я также люблю носить брюки, длинные рукава и рабочие ботинки, чтобы уберечь себя от летящей металлической стружки.

Если вы работаете с новой трубой, зажмите ее в настольных тисках, чтобы она оставалась устойчивой.Теперь вы готовы приступить к сокращению.

Включите угловую шлифовальную машину и держите ее перпендикулярно трубе. Начните резать трубу с отмеченной линии. Слегка и равномерно надавливайте, пока болгарка продвигается по трубе.

Использование ножовки

Если у вас нет под рукой трубореза или угловой шлифовальной машины, лучше всего подойдет надежная ножовка.

Вам нужно использовать ножовочное полотно, предназначенное для резки металла с 14-18 TPI. Лезвия с более высоким TPI изнашиваются преждевременно, что затрудняет или делает невозможным разрезание трубы, особенно если вы режете несколько кусков трубы.

Зажмите трубу в тисках перед началом резки. Затем начните резать трубу по оставленной вами отметке, нанося сильные, ровные движения в сторону от тела.

Шаг III: Очистка вашей работы

Независимо от того, использовали ли вы труборез, угловую шлифовальную машину или ножовку, ваша труба, скорее всего, будет иметь заусенец на краю, что затруднит прикрепление фитингов. Это также представляет угрозу безопасности, так как вы можете легко порезаться о край трубы.

Чтобы удалить заусенцы с трубы, используйте круглый металлический напильник внутри и снаружи трубы, чтобы удалить заусенцы и оставить красивый гладкий край.

Final Word

Резка трубы — это базовый навык, который понадобится каждому начинающему водопроводчику или домашнему мастеру в своем арсенале. К счастью, научиться резать оцинкованную трубу намного проще, чем кажется. Следуйте советам в этом руководстве, и вы сможете быстро реализовать свой следующий проект оцинкованной трубы.

Обучение резке чугунных труб

Чугунные трубы долгое время использовались в сантехнике. Итак, есть большая вероятность, что ваши водопроводные трубы сделаны из чугунных труб, если у вас есть старый дом.

Вот почему так важно понимать, как резать чугунную трубу, если вы собираетесь заняться сантехническим проектом своими руками.

Конечно, мысль о прорезании такого прочного, но хрупкого материала может показаться устрашающей, но на самом деле это очень просто, если у вас есть немного ноу-хау и подходящие инструменты.

В конце этого руководства вы почувствуете себя комфортно, разрезая чугунную трубу для вашего сантехнического проекта.

Что вам понадобится

Существует несколько способов резки чугунных труб.

Вот инструменты и материалы, которые вам понадобятся для пяти самых популярных методов:

Метод I: Ножовка по металлу

• Ножовка по металлу
• Запасные лезвия

Метод II: Холодное долото

• Холодное долото
• Молоток с шаровой головкой
• Мел

Метод III: Резак для щелчков

Метод IV: сабельная пила

• Сабельная пила
• Алмазный диск

Method V: Угловая шлифовальная машина

Ставка заключается в том, чтобы выбрать метод, который использует инструменты, которые у вас уже есть. Тем не менее, методы, в которых используются электроинструменты, обычно намного проще, чем методы, в которых используются ручные инструменты.

Метод I: Ножовка по металлу

Можно подумать, что резка чугунной трубы ножовкой — самый дешевый метод.

Что ж, вы сильно ошибаетесь.

Хотя настоящая ножовка, пожалуй, самый дешевый инструмент в этом списке, твердость чугунной трубы потребует от вас замены нескольких лезвий.

По этой причине я не рекомендую использовать ножовку в качестве крайней меры.Кроме того, это самый медленный и трудоемкий метод.

Если вы решите использовать ножовку, работа в основном состоит из пиления вперед и назад, чтобы разрезать всю трубу, заменяя лезвия по мере необходимости.

Метод II: Холодное долото

Другой ручной метод прорезания чугунной трубы — это использование холодного долота и ударно-ударного молотка.

Хотя этот метод на самом деле упрощает резку, недостатком является то, что для его успешного выполнения требуется много навыков.

Из-за требуемых навыков и опыта метод холодного долота должен использоваться только теми, кто уже знает, как использовать этот ручной инструмент.

Еще одним недостатком является то, что вам нужно много места для работы. Вам нужен не только доступ ко всей трубе (включая все ее стороны), но и достаточно места для использования молотка.

Если вы все же используете метод холодного долота, начните с рисования линии разреза мелом на трубе. Используйте зубило для холодного охлаждения и ударно-шаровой молоток, чтобы делать небольшие надрезы, пока труба не станет чистой.

Метод III: резак с защелкиванием

Еще один ручной метод — использовать резак с защелкой.

У большинства домашних мастеров нет резака, но его легко и вполне доступно арендовать в магазине товаров для дома.

Резак с защелкой — это, безусловно, самый распространенный метод, который используют сантехники при работе с чугунными трубами. Он создает чистый срез с минимальными усилиями.

Вы заметите, что резак состоит из роликовой цепи и храпового механизма, который на самом деле выполняет резку (или разрыв).

Просто оберните цепь вокруг трубы и надавите на храповые ручки. Цепь будет врезаться в трубу, пока в конце концов не разорвется на две части.

Метод IV: сабельная пила

Вам не нравится резать чугунную трубу ручным инструментом? Или, может быть, у вас уже есть сабельная пила.

В этом случае сабельная пила — отличный способ распилить чугун. Загвоздка в том, что для этой работы требуется специальный алмазный диск.

Сабельная пила, оснащенная алмазным диском, очень быстро разрезает чугунную трубу без значительного затупления. Это также относительно маневренный инструмент, способный проложить себе дорогу в тесноте.

Как и другие методы из этого списка, использование сабельной пилы для резки чугунных труб относительно несложно.

Просто отметьте линию разреза мелом, включите машину, а затем медленно и осторожно протирайте трубу, пока она не сломается.

Метод V: угловая шлифовальная машина

Другой электроинструмент, который отлично подходит для резки чугунных труб, — угловая шлифовальная машина.

Фактически, это классический электроинструмент для работы. Он делает резку быстро и легко, без особых усилий с вашей стороны.

Убедитесь, что ваша угловая шлифовальная машина оснащена лезвием, предназначенным для резки металла. Лучше всего подойдет 4-дюймовый алмазный диск.

Нарисуйте мелом линию на отметке разреза. Затем используйте угловую шлифовальную машину, чтобы медленно разрезать трубу, пока она не разорвется на две части.

Каждый раз при использовании электроинструмента, особенно потенциально опасного, такого как угловая шлифовальная машина, важно надевать соответствующее защитное снаряжение, такое как средства защиты слуха, средства защиты глаз и прочные рабочие перчатки.

Последние мысли

Есть множество способов резать чугунную трубу.

Выбор, который вы выберете, должен зависеть от доступных вам инструментов, вашего опыта работы с электроинструментом и объема вашего проекта.

После прочтения нашего подробного руководства, приведенного выше, у вас теперь есть информация, необходимая для использования любого из пяти самых популярных методов резки чугунной трубы.

Как разрезать трубы из ПВХ и как лучше всего разрезать трубы из ПВХ

Мы участвуем в программе Amazon Services LLC Associates, партнерской рекламной программе, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon.com и связанные с ней сайты.

Как разрезать трубу ПВХ и как лучше разрезать трубу из ПВХ? Это один из тех вопросов, которые мы, сантехники, принимаем как должное. Однако об этом спрашивают довольно часто. Когда люди сталкиваются с проблемами при резке труб из ПВХ, обычно это происходит не при резке труб меньшего размера.Только когда вы доберетесь до больших размеров, например от 3 до 8 дюймов, поиск лучшего способа резки ПВХ станет сложной задачей. Если вы продолжите читать, вы узнаете, как лучше всего разрезать ПВХ. Таким образом, вы можете завершить любой проект, используя трубы ПВХ как малого, так и большого диаметра.

Как резать трубы из ПВХ: от ¼ «до 2»

Ножовка по металлу

Изучение того, как резать трубы из ПВХ, научит вас, что простая ножовка по металлу отлично справляется с резкой ПВХ. Это особенно актуально при работе с трубами малого диаметра.Просто убедитесь, что вы выровняли лезвие ножовки по линии измерения и пропилили ровно. Ножовка по металлу даже поможет разобраться, как самому спаять медную трубу.

Так как диаметр трубы невелик, у вас не так много места, чтобы полотно ножовки могло блуждать. Прямым движением поднимите руку вперед и назад. Таким образом, вы пройдете через трубу за пару проходов.

Пила пилорама или сабельная пила

Слово Sawzall — это название сабельной пилы в Милуоки.Торговцы используют слово Sawzall, как Kleenex. Следовательно, это торговая марка, синоним сабельной пилы. Хорошо, вперед. Итак, как отрезать ПВХ трубу?

Еще раз отмерьте дважды, отрежьте один раз, отметьте на трубе то место, где вы хотите сделать разрез. После этого плотно прижмите направляющую лезвия к трубе и осторожно нажмите спусковой крючок, чтобы начать резку.

Если вы полностью нажмете на спусковой крючок, пила может уйти от вас. Таким образом, вы хотите создать себе небольшую колею, чтобы сделать разрез.Как только вы начнете резать, держите руку неподвижно и раскройте ее. Это похоже на раскаленный нож по маслу.

Прежде чем приступить к резке, купите несколько лезвий для ПВХ и пластика. Зубы более ровные, и вы быстрее их режете. Если вы используете лезвия, предназначенные для металла, они будут меньше, потому что материал более твердый. В конце концов, вы пройдете через ПВХ, но это определенно займет больше времени.

Резак для трубок из ПВХ

Если вы собираетесь немного поработать с ПВХ, этот инструмент абсолютно стоит вложенных средств.Я люблю Ridgid RC-237. Этот инструмент не только хорошо работает, но и аккуратно режет трубы диаметром до 2 дюймов.

Это позволяет работать как с водопроводными трубами малого диаметра, так и с канализационными и вентиляционными трубами большего диаметра. С помощью этого инструмента в большинстве случаев можно работать с трубами из ПВХ и вентиляционными трубами для кухонь, туалетов и баков для стирки. Это, безусловно, хитрость домовладельца. Например, резак для труб из ПВХ поможет вам быстро исправить протекающие стыки труб из ПВХ.

ПВХ для горячей резки: 21/2 дюйма и более

Ножовка по металлу

Вы все еще можете использовать ножовку для труб большего диаметра, если это единственный инструмент, который у вас есть для обучения резке ПВХ. Однако в этом случае вероятность ошибки значительно возрастает. Трудно держать ножовку на прямой траектории реза, когда вы проходите через трубу диаметром 21/2 дюйма. Лезвие ножовки изгибается при движении.

Следовательно, даже если вы будете осторожны, вы все равно можете столкнуться с отклонениями. Прежде чем начать резку, убедитесь, что труба закреплена, например, в тисках штатива.Это удерживает трубопровод на месте и снижает вероятность смещения трубы. Мы редко используем ножовку, чтобы отрезать трубу более 2 дюймов.

Распиловочная пила / сабельная пила

Как указано выше, чрезвычайно важно каким-либо образом закрепить трубу. Каждый раз, когда вы работаете с пилой с электроприводом, вы должны минимизировать риск перемещения материала. Это даст вам более острый порез и, что более важно, обезопасит вас. Если у вас достаточно длинное лезвие и некоторые навыки, вы можете разрезать трубу из ПВХ диаметром до 8 дюймов сабельной пилой.

Отрезная пила

Когда водопроводчики получают пилу на стройплощадке, они чувствуют себя как рай. Это не только лучший способ резки ПВХ, но и чугун, медь, сталь и т. Д.. Кроме того, разрезы имеют прямоугольную форму, поэтому нет необходимости подпиливать или шлифовать неровную кромку.

Резак для внутренних труб из ПВХ

Внутренние труборезы — это круто. Они состоят из куска металла в виде круга или звезды с лезвиями по краю.Эта вставка немного меньше диаметра разрезаемой трубы. Фреза на самом деле немного меньше, чем подходит для сверла ½ дюйма.

Показанные здесь внутренние фрезы имеют плоские крышки, которые затягиваются для регулировки глубины. Вы затягиваете регулировочный винт для развальцовки отрезных кругов относительно внутренней части трубы и нажимаете на спусковой крючок сверла.

Точилка для карандашей

Точильный инструмент для карандашей — это особый инструмент. В зависимости от обстоятельств и материалов вы можете прикрепить различные типы шлифовальных головок.Тонкие плоские диски очень эффективны при резке ПВХ, чугуна и стали. С другой стороны, они чертовски грубые. Это работает, но только в крайнем случае и только в отчаянные времена.

Как резать ПВХ — Последние штрихи

Самое замечательное в работе с ПВХ состоит в том, что это очень щадящий материал. Если вам нужно использовать ножовку или пилку, и вы обнаружите, что пропил не совсем квадратный, вы всегда можете использовать усиленный напильник, чтобы подпилить кромку, которую нужно отрегулировать. Научиться резать ПВХ несложно, но необходимо соблюдать осторожность.
