Эффект Юткина — электрогидравлический эффект своими руками собрать схему применение л а двигатель книга википедия схема видео

Эффект Юткина – электрогидравлический эффект.

Эффект Юткина или электрогидравлический эффект представляет собой высоковольтный электрический разряд в жидкой среде. Он вызывает различные физические явления, такие как, появление сверхвысоких импульсных гидравлических давлений (мощнейший гидроудар с локальным давлением выше ста тысяч атмосфер), электромагнитное излучение в широком спектре частот вплоть, при определенных условиях, до рентгеновского, кавитационные явления.

Описание

Свойства и преимущества эффекта Юткина

Получение электрогидравлического эффекта

Принципиальная схема получения эффекта Юткина

Применение, в т.ч. обработка торфа, экстракция растительного сырья

Описание:

Эффект Юткина или электрогидравлический эффект представляет собой высоковольтный электрический разряд в жидкой среде. При формировании электрического разряда в жидкости выделение энергии происходит в течении достаточно короткого промежутка времени. Мощный высоковольтный электрический импульс с крутым передним фронтом вызывает различные физические явления, такие как, появление сверхвысоких импульсных гидравлических давлений (мощнейший гидроудар с локальным давлением выше ста тысяч атмосфер), электромагнитное излучение в широком спектре частот вплоть, при определенных условиях, до рентгеновского, кавитационные явления. Указанные факторы оказывают на жидкость и помещенные в нее тела различные физико-химические воздействия.

Впервые этот эффект открыл (1933) и исследовал наш соотечественник – советский ученый Лев Александрович Юткин, по имени которого этот эффект и был назван.

Электрогидравлический эффект, по определению самого Юткина, – это способ преобразования электрической энергии в механическую, совершающийся без посредства промежуточных механических звеньев, с высоким КПД.

Свойства и преимущества эффекта Юткина:

– локальное повышение давления до нескольких десятков тысяч атмосфер. В силу несжимаемости воды и, как следствие, распространение данного давления по всему водному объему, данное свойство можно использовать для дробления и измельчения каменной породы, металлической прессовки и штамповки, а также для преобразования в иные виды механической энергии, например в крутящий момент посредством применения кривошипно-шатунных механизмов особой конструкции,

– локальное повышение температуры. Температура жидкости возрастает несоизмеримо быстрее затраченной на электрогидравлический эффект электроэнергии, что позволяет строить на данном эффекте высокоэффективные нагревательные приборы. Данное свойство нагрева проявляется совместно с вышеуказанным свойством локального повышения давления, что делает целесообразным использование одновременно двух этих свойств,

– выделение из воды газа Брауна (смесь водорода и кислорода).

Получение электрогидравлического эффекта:

Электрогидравлический разряд возникает при приложении к жидкости импульсного напряжения, достаточной амплитуды и длительности, в результате чего развивается электрический пробой. Характерное время переднего фронта импульса тока разряда от долей микросекунды, до нескольких микросекунд. Крутой передний фронт напряжения, прикладываемого к разрядному промежутку в жидкости, является отличительной чертой и непременным условием эффекта Юткина.

Для получения электрогидравлического эффекта переменный ток из сети подается на повышающий трансформатор, где напряжение увеличивается до нескольких киловольт. Далее электрический ток выпрямляется диодами и подается на конденсатор, где напряжение накапливается до нужного значения. После этого между размещенными в воде электродами возникает высоковольтный пробой, что и порождает возникновение электрогидравлического удара, проявляющегося в виде громкого хлопка с локальным повышением давления в несколько десятков тысяч атмосфер, локальным повышением температуры и т.д.

Одной из серьезнейших практических ценностей и преимуществ данного эффекта является его стопроцентная повторяемость и простота реализации даже в домашних условиях, без применения дорогостоящего лабораторного оборудования и материалов.

Принципиальная схема получения эффекта Юткина:

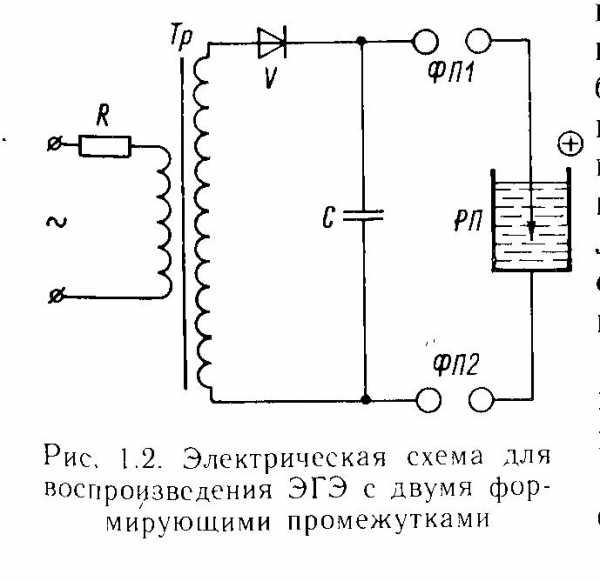

Сам автор неоднократно модернизировал и совершенствовал свои разработки, например, первоначальная принципиальная схема в конечном итоге была реализована с применением двух разрядников, что, по словам ее создателя, сильно увеличило крутизну фронтов импульсов и сделало схему намного эффективнее и проще в настройке.

Примечание: R – зарядное сопротивление, Тр – трансформатор, V – выпрямитель, ФП – формирующий искровой промежуток, РА – рабочий и искровой промежуток в жидкости, С – конденсатор, ФП1 и ФП2 – формирующий искровые промежутки 1 и 2.

Применение:

– различные виды очистки,

– снятие внутренних напряжений,

– штамповка,

– сварка,

– электрогидравлические молоты и вибраторы,

– электрогидравлические насосы,

– дробление и измельчение,

– (де)эмульгация,

– обеззараживание,

– в медицине, например для дробления камней в почках.

Примечание: © Фото https://www.pexels.com, https://pixabay.com

карта сайта

юткин л а электрогидравлический эффект своими руками
расчет электрогидравлический эффект юткина своими руками схема собрать схему отопление дома и применение его в промышленности для отопления дома
применение схема собрать схему эффекта юткина

разрядник электрогидравлический эффект л а юткина
эффект юткина оборудование видео нагрев параметры википедия схема электронного блока купить из катушки зажигания отопление дома видео
нагрев воды очистка сточных вод эффектом юткина
отопление водяной насос двигатель на эффекте юткина
расчет оборудования своими руками электрогидравлический эффект юткина
форум по эффекту юткина
лев юткин электрогидравлический эффект

Коэффициент востребованности 2 585

comments powered by HyperComments

xn--80aaafltebbc3auk2aepkhr3ewjpa.xn--p1ai

Воспроизводим эффект Юткина своими руками

Автор канала «Шоу «ИГИП» представляет тему эксперимента «Электрогидроэффект Юткина». Суть его в том, что при прохождении разряда высокого напряжения через жидкость, мы имеем несколько физических явлений: от испарения до электролиза. В итоге у нас получается мгновенный рост давления и ощутимый гидроудар. Проверим на практике эффект, создав установку для этого своими руками. В конце публикации вторая самодельная установка для изучения этого явления. Ее разработал другой автор.

Кстати говоря, в предложенных мощностях его вполне хватает для того, чтобы дробить камни. В Германии на этом принципе даже оборудование для производства щебня выпускают. Эффект Юткина получил широкое применение в медицине и технике. К сожалению, шарлатанам эффект Юткина тоже пришелся по душе. Поэтому ему приписывают, что угодно: от дармовой электроэнергии до холодного ядерного синтеза. Вплоть до того, они не считают, что эффект Юткина может превратить воду в нечто, что избавляет от всех болезней по хлеще, чем уринотерапия.

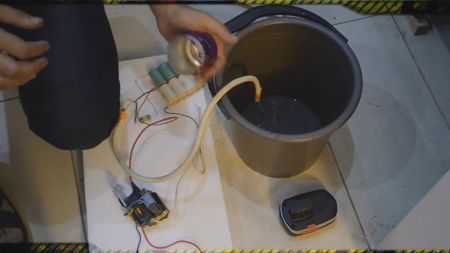

Но мы здесь не для этого собрались. Давайте соберем установку и проведем несколько опытов своими собственными руками. Основной блок демонстрационного устройства – батарея конденсаторов. Конденсаторы закуплены на местной барахолке. Следующие на очереди – это разрядники: воздушный и подводный. Они будут сделаны на двух кусочках макетной платы с помощью провода.

Для начала, спаяем конденсаторы вместе, параллельно. Сделаем два блока по четыре штуки. Запаяли, теперь у нас получилось два блока конденсаторов. Сделано это вот для чего: есть два блока конденсаторов, по 4 кВ 0.4 мкФ. Теперь можно их включить, как параллельно, закоротив два вот этих вывода, так и последовательно. В первом случае у нас будет 0,8 мкФ на 4 кВ, а во втором случае 8 кВ 0,2 мкФ.

В этом опыте по воспроизведению эффекта Юткина будем включать их параллельно, поэтому сейчас закоротим два вывода с помощью кусочка медной проволоки. Кстати говоря, этот же кусочек медной проволоки будет одним из выводов разрядника. Поэтому согнем его буквой Г и впаяем на нашу плату. Обращаем внимание, концы разрядников должны быть заточены, заточены на иглу. Сделаем это чуть позже надфилем. Сейчас их впаяем на основу.

Таким же образом готовим второй вывод разрядника. Все, разрядник почти готов, осталось только заточить два вот этих электрода. Теперь этой проволокой соединяем разрядник вместе с конденсаторами, ну и выполняем параллельное соединение конденсаторов. Далее делаем второй разрядник, берем еще один кусочек провода, но изоляцию с него сразу же не снимаем своими руками. Снимаем сантиметров по 4 изоляции с каждой стороны, выравниваем его и окручиваем вокруг болванки подходящего диаметра.

Продолжение с 5 минуты на видео об эффекте Юткина.

Еще одна конструкция, которая состоит из 6 деталей.

Сердце установки Юткина – это конденсатор. Его можно изготовить в домашних условиях. Делается очень просто. Фольга, пленка, носок и мячик. Мячик прижимает фольгу. Голова установки – формирующий разрядник. Тоже изготовить несложно. Катушка зажигания от машины. Электронный трансформатор, его можно приобрести в любом магазине. Перематываем обмотку и получаем 24 киловольта. Это устройство подсоединяем к конденсатору через диод к формирующему разряднику. Последний извлекаем из микроволновки. Соединяем кавитатор, который стоит в воде. Вода родниковая. Включаем.
Обратите внимание: вода начинает мутнеть. Минералы, которые находятся в воде, дробятся. Вода превращается из жесткой в мягкую. Выпив стакан такой воды, вы почувствуете внутреннее тепло.

izobreteniya.net

Эффект Юткина, гидроудар или давление в сто тысяч атмосфер от короткого электроимпульса

Уже более семидесяти лет человечеству известен сверхэффективный способ преобразования электрической энергии в механическую, посредством электрогидравлического эффекта Юткина (ЭГЭ). Но, как всегда, эффект не применяется в быту, о нем и о его авторе нет ничего в «Википедии» и официальная наука очень не любит вспоминать ни о самом эффекте, ни тем более о его авторе Льве Юткине с его более, чем сотней изобретений. Всему виной, как всегда, сверхэффективность и КПД в несколько тысяч процентов, которого, как мы знаем из официальной науки и учебников физики, быть не может!

Данная тема активно обсуждается на нашем форуме!

Выдающийся советский физик и изобретатель Лев Александрович Юткин родился 5-го августа 1911 года в городе Белозерск, Вологодской области. Поступил в университет только в 1930-м году , после двух лет принудительной отработки на заводе токарем «из-за классовой ненадежности». На четвертом курсе университета, в 1933-м году, Лев Юткин получил первые серьезные результаты по электрогидравлическому эффекту. Вскоре после своего открытия, в том же 33-м году, был посажен по 58-й статье (измена родине). Обвинение в попытке с помощью своего ЭГЭ взорвать мост! Сформировалось мнение о том, что Юткин изобрел свой ЭГЭ только лишь в 1950-м году, так как именно в этом году эффект был запатентован, но это не так! Абсолютное большинство исследований на тему электрогидравлического эффекта были им проведены и завершены еще в 30-е годы и по его же словам, полную теорию о электрогидродинамическом эффекте он сформировал еще в 1938-м году.

Сам же электрогидравлический эффект Юткина или коротко ЭГЭ представляет из себя мощнейший гидроудар с локальным давлением выше ста тысяч атмосфер, возникающий при прохождении искрового разряда высокого напряжения, через водный промежуток. Именно поэтому в «народе» данный эфект называют просто гидроудар, хотя справедливости ради необходимо заметить, что научный смысл гидроудара далек от данного явления и не имеет ничего общего с ЭГЭ Юткина.

Для получения ЭГЭ переменный ток из сети подается на повышающий трансформатор, где напряжение увеличивается до нескольких киловольт. Далее электрический ток выпрямляется диодами и подается на конденсатор, где напряжение накапливается до нужного значения. После этого между размещенными в воде электродами возникает высоковольтный пробой, что и порождает возникновение электрогидравлического удара, проявляющегося в виде громкого хлопка с локальным повышением давления в несколько десятков тысяч атмосфер.

Сам автор неоднократно модернизировал и совершенствовал свои разработки, например, та же принципиальная схема в конечном итоге была реализована с применением двух разрядников, что, по словам ее создателя, сильно увеличило крутизну фронтов импульсов и сделало схему намного эффективнее и проще в настройке.

Помимо появления локального давления в несколько десятков тысяч атмосфер, которое автор с успехом применял, например, для дробления на мелкие кусочки каменных валунов или для прессования металлов, данный эффект также сопровождается еще несколькими полезными и удивительными свойствами. Если попытаться выделить все удивительные свойства ЭГЭ, то получается примерно следующее:

— Локальное повышение давления до нескольких десятков тысяч атмосфер. В силу несжимаемости воды и, как следствие, распространение данного давления по всему водному объему, данное свойство можно использовать для дробления и измельчения каменной породы, металлической прессовки и штамповки, а также для преобразования в иные виды механической энергии, например в крутящий момент посредством применения кривошипно-шатунных механизмов особой конструкции.

— Локальное повышение температуры. По словам автора и независимых исследователей данного эффекта при наличии ЭГЭ температура жидкости возрастает несоизмеримо быстрее затраченной на ЭГЭ электроэнергии, что позволяет строить на данном эффекте высокоэффективные нагревательные приборы. Данное свойство нагрева проявляется совместно с вышеуказанным свойством локального повышения давления, что делает целесообразным использование одновременно двух этих свойств.

— Выделение из воды газа Брауна. Так как данное свойство было обнаружено не самим автором, а его более поздними последователями, данное свойство не так хорошо изучено, особенно в количественной его части, но само его присутствие, как уже говорилось ранее, не отменяет прежде описанные свойства и делает возможным применение всех трех основных свойств электрогидравлического эффекта Юткина одновременно!

Для более подробного знакомства с автором данного изобретения, предлагаем посмотреть увлекательный научно-популярный фильм:

Более подробную техническую информацию по данному эффекту и другим открытиям и изобретениям автора, можно найти в предлагаемой книге.

ЭГЭ Юткина и его применение в промышленности издание 1986 года

Данная тема активно обсуждается на нашем форуме!

А в помощь практикам, предлагаем отличный ресурс, где Вы сможете найти схемы соединения обмоток трансформатора, обозначения начал и концов обмоток трансформатора, группы соединений обмоток и много другой практически полезной информации по электротехнике.

zaryad.com

Эффект юткина своими руками

11.05.2012 Электронная техника

Создатель канала «Шоу «ИГИП» воображает тему опыта «Электрогидроэффект Юткина». Сущность его в том, что при прохождении разряда большого напряжения через жидкость, мы имеем пара физических явлений: от испарения до электролиза. В итоге у нас получается мгновенный рост давления и ощутимый гидроудар. Удостоверимся в надежности на практике эффект, создав установку для этого собственными руками. В конце публикации вторая самодельная установка для изучения этого явления.

Ее создал второй создатель.

Кстати говоря, в предложенных мощностях его в полной мере хватает чтобы дробить камни. В Германии на этом принципе кроме того оборудование для производства щебня производят. Эффект Юткина взял широкое использование в технике и медицине.

К сожалению, шарлатанам эффект Юткина также оказался по душе. Исходя из этого ему приписывают, что угодно: от бесплатной электричества до холодного ядерного синтеза. Впредь до того, они не уверены в том, что эффект Юткина может перевоплотить воду в что-то, что избавляет от всех заболеваний по хлеще, чем уринотерапия.

Но мы тут не для этого собрались. Давайте соберем установку и совершим пара опытов собственными руками. Главный блок демонстрационного устройства – батарея конденсаторов. Конденсаторы закуплены на местной барахолке.

Следующие на очереди – это разрядники: воздушный и подводный. Они будут сделаны на двух кусочках макетной платы посредством провода.

Для начала, спаяем конденсаторы совместно, параллельно. Сделаем два блока по четыре штуки. Запаяли, сейчас у нас оказалось два блока конденсаторов.

Сделано это вот для чего: имеется два блока конденсаторов, по 4 кВ 0.4 мкФ. Сейчас возможно их включить, как параллельно, закоротив два вот этих вывода, так и последовательно. В первом случае у нас будет 0,8 мкФ на 4 кВ, а во втором случае 8 кВ 0,2 мкФ.

В этом опыте по воспроизведению результата Юткина будем включать их параллельно, исходя из этого на данный момент закоротим два вывода посредством кусочка бронзовой проволоки. Кстати говоря, данный же кусочек бронзовой проволоки будет одним из выводов разрядника. Исходя из этого согнем его буквой Г и впаяем на отечественную плату.

Обращаем внимание, финиши разрядников должны быть заточены, заточены на иглу. Сделаем это чуть позднее надфилем. на данный момент их впаяем на базу.

Таким же образом готовим второй вывод разрядника. Все, разрядник практически готов, осталось лишь заточить два вот этих электрода. Сейчас данной проволокой соединяем разрядник вместе с конденсаторами, ну и делаем параллельное соединение конденсаторов.

Потом делаем второй разрядник, берем еще один кусочек провода, но изоляцию с него сразу же не снимаем собственными руками. Снимаем сантиметров по 4 изоляции с каждой стороны, сглаживаем его и окручиваем около болванки подходящего диаметра.

Продолжение с 5 60 секунд на видео об эффекте Юткина.

Еще одна конструкция, которая складывается из 6 подробностей.

Сердце установки Юткина — это конденсатор. Его возможно изготовить дома. Делается весьма легко. Фольга, пленка, мячик и носок. Мячик прижимает фольгу.

Голова установки — формирующий разрядник. Также изготовить несложно. Катушка зажигания от автомобили. Электронный трансформатор, его возможно купить в любом магазине. Перематываем обмотку и приобретаем 24 киловольта.

Это устройство подсоединяем к конденсатору через диод к формирующему разряднику. Последний извлекаем из микроволновки. Соединяем кавитатор, что стоит в воде. Вода родниковая.

Включаем.
Обратите внимание: вода начинает мутнеть. Минералы, каковые находятся в воде, дробятся. Вода преобразовывается из твёрдой в мягкую.

Выпив стакан таковой воды, вы почувствуете внутреннее тепло.

Случайные записи:

Эффект Юткина, начало

Эффект юткина и способы его применения для отопления дома

Эффект Юткина своими руками

Продолжение с 5 минуты на видео об эффекте Юткина.

Еще одна конструкция, которая состоит из 6 деталей.

Сердце установки Юткина — это конденсатор. Его можно изготовить в домашних условиях. Делается очень просто. Фольга, пленка, носок и мячик. Мячик прижимает фольгу. Голова установки — формирующий разрядник. Тоже изготовить несложно. Катушка зажигания от машины. Электронный трансформатор, его можно приобрести в любом магазине. Перематываем обмотку и получаем 24 киловольта. Это устройство подсоединяем к конденсатору через диод к формирующему разряднику. Последний извлекаем из микроволновки. Соединяем кавитатор, который стоит в воде. Вода родниковая. Включаем. Обратите внимание: вода начинает мутнеть. Минералы, которые находятся в воде, дробятся. Вода превращается из жесткой в мягкую. Выпив стакан такой воды, вы почувствуете внутреннее тепло.

izobreteniya.net

Эффект Юткина, гидроудар или давление в сто тысяч атмосфер от короткого электроимпульса

Данная тема активно обсуждается на нашем форуме!

Сам же электрогидравлический эффект Юткина или коротко ЭГЭ представляет из себя мощнейший гидроудар с локальным давлением выше ста тысяч атмосфер, возникающий при прохождении искрового разряда высокого напряжения, через водный промежуток. Именно поэтому в «народе» данный эфект называют просто гидроудар, хотя справедливости ради необходимо заметить, что научный смысл гидроудара далек от данного явления и не имеет ничего общего с ЭГЭ Юткина.

www.teplo-ltd.ru

Сообщества › Это интересно знать… › Блог › Эффект Юткина или забытый революционный способ преобразования энергии

Лев Юткин — выдающийся советский изобретатель на счету которого более сотни изобретений, в том числе и эффект Юткина или электрогидравлический эффект (ЭГЭ)

Выдающийся советский физик и изобретатель Лев Александрович Юткин родился 5-го августа 1911 года в городе Белозерск, Вологодской области. Поступил в университет только в 1930-м году, после двух лет принудительной отработки на заводе токарем «из-за классовой ненадежности». На четвертом курсе университета, в 1933-м году, Лев Юткин получил первые серьезные результаты по электрогидравлическому эффекту. Вскоре после своего открытия, в том же 33-м году, был посажен по 58-й статье (измена родине). Обвинение в попытке с помощью своего ЭГЭ, взорвать мост! Сформировалось мнение о том, что Юткин изобрел свой ЭГЭ только лишь в 1950-м году, так как именно в этом году эффект был запатентован, но это не так! Абсолютное большинство исследований на тему электрогидравлического эффекта были им проведены и завершены еще в 30-е годы и по его же словам, полную теорию о электрогидродинамическом эффекте он сформировал еще в 1938-м году.

Помимо появления локального давления в несколько десятков тысяч атмосфер, которое автор с успехом применял, например для дробления на мелкие кусочки каменных валунов или для прессования металлов, данный эффект также сопровождается еще несколькими полезными и удивительными свойствами. Если попытаться выделить все удивительные свойства ЭГЭ, то получается примерно следующее:

— Локальное повышение давления до нескольких десятков тысяч атмосфер. В силу несжимаемости воды и, как следствие распространение данного давления по всему водному объему, данное свойство можно использовать для дробления и измельчения каменной породы, металлической прессовки и штамповки, а также для преобразования в иные виды механической энергии, например в крутящий момент посредством применения кривошипно-шатунных механизмов особой конструкции.

Для более подробного знакомства с автором данного изобретения и предлагается посмотреть увлекательный научно-популярный фильм, размещённый выше.

www.drive2.ru

ЧТО УМЕЕТ ПОДВОДНАЯ МОЛНИЯ — сделай сам — Технологии, сделай сам. — Каталог статей

ЮТ 2007 №1

Рассказывают, что в конце 1940-х годов прошлого века студент Лёва Юткин пережидал грозу на берегу озера. Внезапно молния ударила в воду, подняв к небу огромный фонтан, окативший юношу с головы до ног. Дивное явление запомнилось. Школьный учитель дал Лёве небольшую электростатическую машину, и студент не пожалел нескольких лет, чтобы экспериментально воспроизвести увиденное.

Казалось бы всё просто: один провод бросить в сосуд с водой, другой поднести к её поверхности да покрутить рукоятку машины. Но и первая, и сотая искра никакого эффекта не дали…

А потом получилось. Небольшой аквариум вдруг негромко раскололся на несколько больших кусков, и вода хлынула в комнату. Этот успех и определил дальнейшую жизнь Юткина-изобретателя.

Оказалось, если правильно провести электрический разряд в воде, да ещё использовать для этого источник энергии помощнее, чем школьная электростатическая машина, то получался мощный взрыв. Его сила разрушала любые материалы. Всё говорило о давлениях в тысячи и десятки тысяч атмосфер. Не удивительно, что в 1950 г. оду Л.А.Юткин совместно со своей супругой Лидией Александровной Гольцовой подает заявку на «Способ получения высоких и сверхвысоких давлений». Заявка увенчалась авторским свидетельством, правда, через семь лет… (Впоследствии Л.А.Юткин и Л.А.Гольцова сделали ещё около 150 изобретений!)

Во время электрического разряда в воде происходят сложные процессы. На первой его стадии, длящейся микросекунды, образуется плазменный канал с температурой до 40000° С. Плазма расширяется со скоростью, соизмеримой со скоростью звука в воде (1410 м/с). Так образуется первая ударная волна и полость, наполненная раскалённым паром и газом, которая постепенно заканчивает свое расширение, затем начинает пульсировать и в конце концов схлопывается.

Возникает кумулятивный эффект, похожий на тот, что используется в бронебойных снарядах. Возникающее на этой стадии давление, по оценкам учёных, может достигать 450 тысяч атмосфер. Неудивительно, что нет материалов, способных устоять в воде перед электрической искрой.

Отметим, что электрические разряды в воде наблюдали ещё в XIX веке. Но учёные не увидели в них ничего примечательного. А Л.А.Юткин обнаружил много интересного. Потому весь круг явлений, связанных с электрическим разрядом в воде и других жидкостях, принято называть электрогидравлическим эффектом (ЭГЭ), или эффектом Юткина.

В ЭГЭ до 30-80% электрической энергии переходит в механическую работу, а тепла порою выделяется значительно, в 2-3 раза, больше. Причина — в процессах, происходящих в моменты схлопывания полости. К сожалению, мы мало о них знаем. Основная их часть происходит, когда полость уменьшается до размеров, не различимых ни в один микроскоп. К тому же и длится наиболее интересный этап схлопывания много меньше, чем миллиардная доля секунды. Тем не менее, недостаток теоретических знаний не мешает практическому применению эффекта Юткина.

Прежде всего, это дробление самых различных материалов, начиная от простого превращения каменных глыб в щебень. Так, при реконструкции одного из мостов в Москве старые бетонные детали при помощи электрических разрядов превратили в крошку, которую пустили на изготовление новых.

Но есть процессы дробления более тонкие. На поверхности стальных деталей, отливаемых в земляную форму, остается прочно въевшийся в неё слой земли и окалины. Удаление его крайне трудоемко, если не применять ЭГЭ. А если им воспользоваться, то процесс оказывается крайне простым. Детали кладут в ванну, несколько ударов подводной молнии — и их поверхность чиста.

Эффект Юткина позволяет не только крушить, но и созидать. Вот как, например, с его помощью штампуют детали из металлического листа. Сначала делают матрицу — деталь, обратную по форме той, которую хотят получить. Её помещают на дно ванны, сверху прочно прижимают лист металла и откачивают из-под него воздух. Затем сверху наливают воду, и в ней производят разряды. Лист металла прогибается и точно заполняет всю поверхность матрицы.

Надо сказать, что листовую штамповку можно производить и множеством других способов, например, давлением масла или ударом молота по слою резины. Но тут необходимо применять особо пластичный и мягкий металл, значит, деталь получается непрочной. Эффект Юткина позволяет штамповать детали из хрупких и прочных металлов, и деталь получается очень прочной.

Способен ЭГЭ и бурить. Бур Юткина состоит из пластмассового стержня с электродом внутри и коронки из любого металла, например, меди. И коронка, и стержень неподвижны, вращается только легкий проволочный электрод. Через ещё один из каналов в стержне подается вода. При каждом повороте электрода зубцы неподвижной коронки обегает множество искр, дробящих в пыль лежащую внизу породу, а вода уносит её на поверхность. И нет пород, которые могут устоять перед таким буром.

Однажды Л.А.Юткин и Л.А.Гольцова подвергли ЭГ-ударам обычную почву, продувая через неё воздух. Дело в том, что содержащиеся в ней минеральные соли поступают к корням растений, в основном, с поверхности её частиц. Микромолнии раздробили их, поверхность увеличилась, и большая часть содержащихся в почве солей стала доступна корням растений. Более того, содержащийся в воздухе азот перешел в форму химических соединений, доступных растениям. Обычная земля превратилась в прекрасное экологически чистое удобрение!

Об эффекте Юткина можно говорить ещё долго, но лучше его попробовать своими руками. Главное — источник высокого напряжения, способный создавать резкие, быстро нарастающие импульсы. В промышленных установках для этого применяется высоковольтный трансформатор на 30-60 кВ, который через выпрямитель заряжает конденсатор. Однако сделать такой источник питания очень трудно, да и работать с ним опасно.

Самый простой способ — это поступить так же, как и сам Юткин: начать опыты с небольшой школьной электростатической машиной, которая может дать около 30000 В. С ней вам предстоит собрать цепь, состоящую из двух воздушных разрядников и электродов, укрепленных на дне ванны. Но вначале нужно привести в полный порядок саму электростатическую машину — разобрать и тщательно очистить от пыли.

Внимание! Все работы с электрической машиной опасны! Их можно вести только в присутствии взрослых!

Для нас очень важны стоящие на её подставке два высоковольтных конденсатора типа «лейденская банка». Они представляют собою стаканы, оклеенные фольгой. Их следует очищать от пыли особенно тщательно, стараясь при этом не повредить фольгу, которая является обкладкой конденсаторов: пыль при высоких напряжениях неплохой проводник. Замыкая ток, вырабатываемый машиной, она не позволит набрать высокое напряжение.

Следует также обратить внимание на маленькие медные щёточки — токосъёмники. Их нужно очистить от темного налета окислов. И наконец, электростатическую машину нужно хорошо просушить. Для этого поставьте её на сутки возле горячего калорифера. После этого она начнет так работать, что вы её не узнаете. Искры будут большие, звонкие и частые. Теперь приступаем к получению электрогидравлического эффекта.

Вам понадобится ванна с прозрачными стенками. Стеклянный сосуд не годится — он не выдержит гидравлический удар. Лучше взять нижнюю часть от пятилитровой пластиковой бутыли.

Её следует соединить с электростатической машиной при помощи высоковольтного провода, наподобие того, что применяется в системе зажигания автомобиля. Для формирования импульса необходимо сделать два разрядника. Каждый из них представляет собой укрепленные на куске пластмассы шарики диаметром по 15-20 мм. Их можно найти среди старых школьных приборов. Разрядники отрегулируйте так, чтобы расстояние между шарами равнялось 15-20 мм.

На дне ванны укрепите разрядные электроды. Их роль выполняют зачищенные концы высоковольтного провода. Расстояние между ними 50-80 мм. После этого наливаете в вашу ванну воду — и начинайте эксперименты.

А. Ильин
Рисунки автора.
