Тест автомобильных ТВ антенн для приема DVB-T2

В этой статье мы расскажем о результатах проведенного нами теста популярных автомобильных телевизионных антенн для приема цифровых каналов DVB-T2 в машине. Мы протестировали популярные на рынке антенны наружной и внутренней установки, все эти антенны представлены в ассортименте нашего магазина.

---

Магазин антенн «2000 МГц» представляет тест автомобильных телевизионных антенн. В тесте приняли участие антенны от отечественных производителей «Озар» и «Триада», а также антенна из Польши Korona (модификация TS Extra). Мы провели тест антенн для приема цифрового телевизионного сигнала DVB-T2 в зоне уверенного приема в городских условиях и в двух точках загородом на разном удалении от телебашни. Цифровой сигнал измерялся с помощью универсального измерителя сигнала ТСВ Комбо.



География теста.

Тестировали автомобильные ТВ антенны в трех точках на карте Санкт-Петербурга и Ленинградской области.

На всех точках остановки автомобиль располагался капотом к телебашни.

• Точка 1. Находится в Санкт-Петербурге, на пустыре в 7,5 км от телебашни — это будет нулевая точка, т.к. расположена в зоне уверенного приема РТРС-1 и РТРС-2. И ни у одной из тестируемых антенн не возникло проблем с приемом обоих мультиплексов.
• Точка 2. Находится в 22,5 км от телебашни в Петербурге, в населенном пункте Мяглово. Мяглово считается зоной уверенного приема DVB-T2 с телебашни Петербурга.
• Точка 3. Находится в 38,5 км от телебашни в Петербурге и в 2 км от маломощного ретранслятора в г. Кировске, на момент теста с него вещался только РТРС-1 на 35 частотном канале.

Участники теста:

Антенна Korona TS Extra – наружная антенна с усилителем и круговой диаграммой направленности. Автомобильная антенна Korona широко используется дальнобойщиками. Штатное крепление подразумевает установку на саморезы или болты. Для крепления на тестовом автомобиле использовался магнитное крепление от Vectorcom, магнит оказался очень мощным, чтобы снять его с крыши пришлось приложить немалое усилие.

Антенна Car Digital — на прилавках антенну данного вида можно часто встретить под разными названиями и с указанием разных характеристик. Данная антенна входит в комплект Автокомплект Delta Systems DS-550HD DVB-T2.

Антенна Bousch 625 — Внутренняя антенна с усилителем.  Выпускается в России компанией Триада. Boush 625 аналог Calearo 7137122. Из особенностей антенны хочется отметить один лепесток приемных элементов.

Антенна Озар B3 — внутренняя антенна с усилителем входит в состав автокомлектов X2 DVB-T2 с цифровым DVB-T2 с двумя отдельными тюнерами и  универсального автокомплекта Эфир 500 HD DVB-T2. Антенна выпускается в России, в Новосибирске. Антенна Озар B1 – Внутренняя антенна с усилителем. Приемные элементы большие 43 см в длину, на лобовом стекле легкового автомобиля их получится расположить только в углу, наклеив приемные элементы под углом.   Антенна Триада 690 Профи —  наружная антенна с усилителем. Крепится на клипсе на опускаемое стекло. Усилитель имеет два переключаемых режима усиления «Город» и «Трасса». В режиме «Трасса» усилитель работает на максимальном усилении. Режим «Город» является аттенюатором усиления, для уменьшения вероятности переусиления сигнала. Антенна Триада 694 Профи — штыревая наружная антенна на магните с усилителем. Усилитель выполнен в виде отдельного блока.  Усилитель так же, как и у Триады 690 имеет два переключаемых режима.





Сравнительная таблица характеристик тестируемых телевизионных антенн:

	Производитель	Тип установки	Коэффициент усиления	Тип ТВ штекера	Питание
Korona TS Extra	Польша	Наружная, на магните (опция)	20-30 дБ	ТВ-штекер 9,5 мм	Штекер прикуривателя
Car Digital	Китай	Внутренняя, на стекло	Не указано	ТВ-штекер 9,5 мм	Отдельные провода у ТВ-штекера
Озар B3	Россия, Новосибирск	Внутренняя, на стекло	20 дБ	F-разъем	Отдельные провода «плюс» у ТВ-штекера, «минус» у корпуса антенны
Озар B1	Россия, Новосибирск	Внутренняя, на стекло	20 дБ	Jack 3,5 мм	Отдельные провода «плюс» у ТВ-штекера, «минус» у корпуса антенны
Триада 690	Россия, Санкт-Петербург	Наружная, на клипсе на стекло	МВ 1-5 канал 12дБ, МВ 6-12 канал 18 дБ, ДМВ 20-60 24 дБ	ТВ-штекер 9,5 мм + переходник на Jack 3,5 мм	Штекер прикуривателя
Триада 694	Россия, Санкт-Петербург	Наружная, на магните	МВ 1-5 канал 12дБ, МВ 6-12 канал 18 дБ, ДМВ 20-60 24 дБ	Jack 3,5 мм
Bousch 625	Россия, Санкт-Петербург	Внутренняя, на стекло	20 дБ	ТВ-штекер 9,5 мм	Отдельные провода «плюс» у ТВ-штекера, «минус» у корпуса антенны



Измерения сигнала.

Измерения сигнала DVB-T2  производились прибором ТСВ-Комбо по двум характеристикам: уровень сигнала (в дБмкВ) и соотношение сигнал/шум (в дБ). Чувствительность тюнера DVB-T2 ТСВ-Комбо 53-54 дБмкВ, это минимально допустимый уровень сигнала, при меньших значениях сигнал ТСВ-Комбо сигнал не определяет. При значениях 53-54 дБмкВ, изображение на ТСВ-Комбо сыпется или замирает на несколько секунд.

Ниже приведена сравнительная таблица результатов тестируемых антенн. Цветом выделено качество приема, где:

• Зеленый цвет — устойчивый прием сигнала, картинка не рассыпалась
• Желтый цвет — кратковременные рассыпания или замирание картинки
• Красный цвет — изображения нет, каналы не принимаются

Таблица измерений уровня сигнала тестируемых антенн.

		Точка 1		Точка 2		Точка 3
		РТРС-1	РТРС-2	РТРС-1	РТРС-2	РТРС-1	РТРС-2
Korona TS Extra	S/N, дБ	30	30,1	28	32	27	28,1
	Уровень, дБмкВ	73	75	62	63	57	58
Car Digital	S/N, дБ	24,3	21	24,9	0	0	0
	Уровень, дБмкВ	58	57	53	52	45	43
Озар B3	S/N, дБ	30,7	29,6	27,5	25,2	21,1	0
	Уровень, дБмкВ	65	67	60	56	55	52
Озар B1	S/N, дБ	28,1	24,5	20,3	24,9	19	0
	Уровень, дБмкВ	62	65	59	56	54	52
Триада 690	S/N, дБ	29,3	28,4	23	27	21	0
	Уровень, дБмкВ	69	66	55	60	53	51
Триада 694	S/N, дБ	24	25	0	23	0	16,7
	Уровень, дБмкВ	58	60	46	57	49	53
Bousch 625	S/N, дБ	26,4	24,9	0	0	17,3	0
	Уровень, дБмкВ	58	56	49	46	57	40

Подведем итоги теста.

Korona TS Extra — показала себя в тесте лучшей антенной, неудивительно, круговая диаграмма направленности и наружное исполнение сделали свое дело. Другой вопрос, что на крыше легкового автомобиля антенна смотрится очень громоздко. Если Вас это не останавливает, то эта антенна для вас.

Car Digital — подойдет только для городских условий, но небольшое удаление от города и с приемом ТВ-сигнала возникнут проблемы.

Озар B3 – лучший результат среди внутрисалонных антенн, проблемы возникли только с приемом второго мультиплекса на самой дальней точки 3.

Озар B1 – второй результат среди внутрисалонных антенн, на Точке 3 на 1 мультиплексе наблюдались кратковременные срывы сигнала, для второго мультиплекса не хватило уровня сигнала.

Триада 690 — уверенный прием в городских условиях и условиях ближнего пригорода. В Точке 3 возникли проблемы с приемом обоих мультиплексов, несмотря на располагающийся в нескольких километрах ретранслятор.

Триада 694 — антенна показавшая самые неоднозначные результаты в тесте. Уровень сигнала на первом мультиплексе (586 МГц) оказался очень низким и в точках 2 и 3, картинку на экране нам увидеть не удалось. Однако на втором мультиплексе (666 МГц) уровень сигнала антенны в точке 2 был сравним с оппонентами, в точке 3 даже показала картинку с РТРС-2, хоть и с зависаниями.

Bousch 625 — аутсайдер нашего теста, свои коррективы скорее всего внес всего лишь один лепесток приемных элементов. Уверенный прием сигнала только в городе и небольшой удаленности от телебашни.

Все представленные антенны вы можете приобрести в нашем магазине в разделе «Автомобильные ТВ/FM антенны».

Самодельная антенна для цифрового телевидения Т-2.

Цифровое телевидение буквально вчера еще казалось если не далеким будущим, то завтрашним днем. И вот для меня сегодня этот день настал. В нашем городе появилось оно – цифровое телевидение. 32 канала в отличном качестве и в свободном доступе совершенно бесплатно. Для его приема нужен лишь тюнер DVB-T2 и вполне стандартная телевизионная антенна. Каждый желающий может подключить его себе самостоятельно.

По началу, я скептически относился к этой затее – мол, зачем это нужно, если и так в моей местности можно ловить 20 телевизионных каналов. Пусть в не очень хорошем качестве и с помехами, пусть 20 а не 32, пусть они не очень интересные, но зато без всяких там непонятных телетюнеров и непонятных заморочек. Однако однажды я вдруг понял, что мои три домашних телика почти никто не смотрит из за постоянных помех и неинтересных каналов. А что если способны телики немного на большее?

-Для начала, в порядке эксперимента, решил оборудовать лишь один телик на кухне приставкой Т-2. И о чудо – телик ожил. 32 цифровых канала в отличном качестве, днем и ночью. Телек буквально «не выключается». Срочно побежал в магазин еще за парой телетюнеров .

Правда не с первого раза удалось принять все 32 канала. Дело оказалось в антенне.



Настройка тюнера и прием каналов Т-2.

Опишу мой частный случай изготовления антенн для цифрового телевидения Т-2 :

Штатно мои телевизоры работали на наружную «польскую» антенну с усилителем. Прием был более менее удовлетворительным. Однако с первого раза тюнер Т-2 отказался с ней работать, выведя на экран сообщение «нет сигнала». Долго я ломал себе голову, пока не поставил в настройках тюнера галочку напротив пункта «питание антенны от ТВ тюнера». После этого сразу же появились несколько каналов. Такая вот военная хитрость для антенн с усилителем…

Важный момент – при покупке тюнера нужно попросить, чтобы каналы настроили в магазине, иначе Вы возможно так и не сможете ничего принять толи из за антенны, толи из за не настроенного тюнера. Это будет уравнение с многими неизвестными. Цифровое телевидение предполагает либо наличие сигнала, либо его отсутствие. Не получится, как в аналоговом телевидении подстроить сигнал. Он либо есть, либо нет. На ненастроенном тюнере будет сложно установить причину отсутствия сигнала.

В общем таки приняв несколько каналов, я понял, что остальные не принимаются из за не совсем подходящей антенны. Следует признать, что на моей наружной «польской» антенне с усилителем и аналоговые каналы не все удовлетворительно принимались. Понятное дело, что цифровые телевидение, плохо приниматься не будут. Они вообще никак не будут приниматься. Нужна хорошая антенна.



Антенна Харченко для Т- 2.

Порывшись в интернете, наткнулся на простую и универсальную антенну Харченко. Она является широкополосной, с постоянными параметрами по всему диапазону, не требует особой настройки.

Применяется для радиосвязи на КВ, УКВ, приема телевизионных каналов и Wi-Fi .  Диапазон антенны обусловлен её геометрическими параметрами – сторона квадрата равна ¼ длины волны.

То есть все просто- к примеру в каком-то городе, диапазон частот приема телевизионного сигнала Т-2 в районе 550 мгц – 650 мгц. Середина диапазона – это 600 мгц.

Переведем частоту в длину волны: — скорость радиоволн (300000) разделим на частоту.

300000 / 600мгц = 500 мм – длина волны середины диапазона.

Сторона квадрата равна  500мм/ 4 (¼ длины волны). Получаем 125 мм – сторона квадрата для антенны со средней частотой 600 мгц.

Вообще же для каждого города частоты передач цифрового телевидения Т-2 будут отличатся. Существуют таблицы частот и номеров каналов цифрового эфирного телевидения Т2 для каждого города. Их легко можно найти в интернете. Нужно узнать границы частот сигнала Т-2 в конкретном городе, и вычислить середину диапазона. На основании этих данных и получим размеры антенны Харченко. В общем, смысл в том, чтобы найти в таблице свой город, определить границы диапазона и высчитать его середину, на которую и нужно делать антенну (рассчитывать стороны квадратов антенны).

Так же в интернете существует огромное количество онлайн калькуляторов антенны Харченко, введя данные (частоту) в который, можно получить необходимые геометрические параметры антенны.



Делаем антенну для цифрового телевидения.

Теперь перейдем к практической части.

Для изготовления антенны цифрового телевидения Т-2 понадобится:

-алюминиевая проволока диаметром 4-6 мм, длиной 1,5 метра

-усилитель от польской антенны

— антенный провод 50 Ом

-антенный телевизионный штекер

-пластиковый короб 2смх3см длиной 40 см для электропроводки.

-изолента

Эта антенна для Т-2 может работать и напрямую без усилителя в условиях прямой видимости. В этом случае естественно не нужно включать в настройках тюнера пункт «питание антенны от тюнера». Тюнер может выйти из строя (не проверял). Однако если антенна будет располагаться в комнате – думаю, понадобится усилитель.

Собранная антенна у меня заработала сразу и приняла все 32 канала. Правда в комнате, окно которой выходит на телевышку (2 км).

В комнате, окно которой выходит на противоположную от телевышки сторону данная антенна принимала каналы с артефактами и затормаживанием (разноцветные квадратики по экрану, затормаживание изображения и периодическое пропадание сигнала). То есть, на противоположной от телевышки стороне дома был слабый сигнал.

Проблема решилась установлением алюминиевого рефлектора отражателя, усиливающего сигнал. Хотя он изначально предусмотрен в конструкции антенны Харченко, иногда, в условиях прямой видимости можно обойтись без него. В общем, если наблюдаете артефакты и при поднесении к антенне крышки от кастрюли артефакты пропадают и прием становится идеальным – нужен экран рефлектор (отражатель).



Усиливаем сигнал цифрового телевидения.

Хороший экран рефлектор антенны Харченко несомненно улучшает качество приема сигнала цифрового телевидения. Это по сути отражатель, концентрирующий сигнал на антенне. Он был изготовлен из куска картона 18Х35 см, обернутого пищевой фольгой и сверху перемотанного скотчем. Все это дело прикрутилось шурупами, продетыми в кембрики-стойки  к основанию – пластиковому коробу для электропроводки (смотри фото).

Теперь прием стал идеальным и на другой стороне дома. Однако из за небольшой погрешности при изготовлении проволочных квадратов первые два канала не принимались. Частота антенны получилась немного выше расчетной. Пришлось вводить в конструкцию антенны дополнительные элементы – усы для понижения частоты. Их длина подобрана экспериментально.

В результате самодельная антенна цифрового телевидения Т-2 стала принимать все каналы даже на противоположной от телевышки стороне дома.

Вот так, буквально на антенну из говна и палок, собранную на коленке можно принять качественный цифровой телевизионный сигнал Т-2.



Я и Диод. © yaidiod.ru.





Антенна для цифрового телевидения DVB-T2

Как самостоятельно изготовить простую антенну для приема цифрового телевизионного сигнала стандарта DVB-T2

Цифровое эфирное телевидение (DVB- Digital Video Broadcasting) – это технология передачи телевизионного изображения и звука при помощи цифрового кодирования видеосигнала и звука. Цифровое кодирование в отличие от аналогового обеспечивает доставку сигнала с минимальными потерями, так как сигнал не подвержен влиянию внешних помех. На момент написания статьи доступно 20 цифровых каналов, разделенных на два пакета по 10 каналов в каждом (РТРС-1 (первый мультиплекс) и РТРС-2 (второй мультиплекс)). Каждый из пакетов вещается по определенному телевизионному каналу диапазона дециметровых волн (ДМВ).

Содержание цифровых пакетов РТРС-1 и РТРС-2 на момент написания статьи

Ввиду того, что цифровое телевидение формата DVB-T2 осуществляется в диапазоне дециметровых волн (ДМВ), то и антенна для приема цифрового телевидения формата DVB-T2 должна быть рассчитана на прием дециметровых волн.

Перечень телевизионных каналов диапазона ДМВ и соответствующих им частот

Канал	Частота, МГц	Канал	Частота, МГц
21 канал	474 МГц	46 канал	674 МГц
22 канал	482 МГц	47 канал	682 МГц
23 канал	490 МГц	48 канал	690 МГц
24 канал	498 МГц	49 канал	698 МГц
25 канал	506 МГц	50 канал	706 МГц
26 канал	514 МГц	51 канал	714 МГц
27 канал	522 МГц	52 канал	722 МГц
28 канал	530 МГц	53 канал	730 МГц
29 канал	538 МГц	54 канал	738 МГц
30 канал	546 МГц	55 канал	746 МГц
31 канал	554 МГц	56 канал	754 МГц
32 канал	562 МГц	57 канал	762 МГц
33 канал	570 МГц	58 канал	770 МГц
34 канал	578 МГц	59 канал	778 МГц
35 канал	586 МГц	60 канал	786 МГц
36 канал	594 МГц	61 канал	794 МГц
37 канал	602 МГц	62 канал	802 МГц
38 канал	610 МГц	63 канал	810 МГц
39 канал	618 МГц	64 канал	818 МГц
40 канал	626 МГц	65 канал	826 МГц
41 канал	634 МГц	66 канал	834 МГц
42 канал	642 МГц	67 канал	842 МГц
43 канал	650 МГц	68 канал	850 МГц
44 канал	658 МГц	69 канал	858 МГц
45 канал	666 МГц

В настоящее время зона покрытия цифрового телевидения стандарта DVB-T2 охватывает почти всю Россию. Однако часто бывает так, что до ближайшей передающей станции десятки километров, либо окна расположены таким образом, что сигнал не в прямой видимости. В этом случае поймать сигнал передающей станции возможно только применив приемную антенну с большим коэффициентом усиления, либо добавив к антенне усилитель сигнала.

Можно смело заявить, что самостоятельно изготовленная антенна будет иметь коэффициент усиления больше, чем заводская. Это объясняется тем, что заводские антенны рассчитываются и изготавливаются с учетом охвата всего ДМВ диапазона, а этого можно достичь, удлиняя одни и укорачивая другие элементы антенны для достижения равномерного усиления. В результате этого уменьшается коэффициент усиления антенны. А самостоятельно изготовленная антенна рассчитывается под определенную частоту приема телевизионного канала.

Для того, чтобы самостоятельно своими руками изготовить антенну для приема цифрового телевидения стандарта DVB-T2 нам нужно знать на каких частотах работают передающие антенны в том месте, где мы собираемся смотреть это цифровое телевидение.

Узнать это не сложно, для этого переходим на сайт “Российской телевизионной и радиовещательной сети” по адресу www.rtrs.ru, открываем на сайте интерактивную карту эфирного телерадиовещания и находим там ближайшую к вашему цифровому приемнику передающую антенну. Далее кликаем на изображение передающей антенны и смотрим номер телевизионного канала (ТВК) и частоту, соответствующую этому ТВК.

В моем примере передающая антенна вещает два пакета телеканалов: РТРС-1 (первый мультиплекс) на частоте ТВК 37 (602 МГц) и РТРС-2 (второй мультиплекс) на частоте ТВК 39 (618 МГц). Мне нужна антенна для приема обоих пакетов телеканалов, поэтому я буду рассчитывать антенну на прием средней частоты между 602 МГц и 618 МГц:

(602+618)/2 = 610 МГц

Теперь необходимо вычислить длину волны. Формула весьма простая:

λ = с/F

где, λ (лямбда) — длина волны,

с — скорость света (3×10⁸ м/с),

F — частота в Герцах.

или проще λ = 300/F(МГц)

Итак, в моем случае длина волны получилась: λ = 300/610 ≈ 0,4918 м = 49,18 см.

Но для практического применения этот размер неудобен, так как антенна получилась бы слишком большая. Для изготовления антенны можно брать половину длины волны, можно четверть длины волны. Я изготовил антенну, применяя четверть длины волны. В итоге получилось:

λ/4 = 0,4918/4 ≈ 0,123 м = 12,3 см.

Итак, применяя размер 12,3 см, начнем строить нашу антенну. Для этого нам понадобится медный провод диаметром 2 — 4 мм (можно использовать тонкую трубку), антенный кабель с волновым сопротивлением 75 Ом (РК-75 или RG-58), штекер и паяльник.

За основу берем столь популярную рамочную антенну Харченко и начинаем ваять. Антенна похожа на два квадрата, установленных друг на друга, в месте стыка этих квадратов оставлено небольшое расстояние, около 10 мм, именно в этом месте и припаивается антенный кабель.

Зона покрытия DVB T2 цифрового тв на 2021г (отключены 5 ретрансляторов)

Аналоговое вещание центральных каналов прекращено, остались несколько каналов в ДМВ диапазоне.

Интерактивная карта вышек цифрового телевидения DVB T2 и частоты вещания, уже запущено 99% вышек ретрансляторов

В наступающем дачном сезоне всё большую популярность набирает эфирное цифровое телевидение. Это не удивительно: 20 — 30 русскоязычных каналов (зависит от места приёма и зоны покрытия DVB T2) в отличном качестве и без абонентской платы, безусловно, станет хитом этого сезона. Недорогая цена комплекта оборудования только способствует этому. В московской области возможно принимать все мультиплексы.

Введите ваш населенный пункт в поиск, далее на карте кликнуть по населенному пункту, увидите частоты и расстояние до вышки.

Рекомендации для приема DVB T2 сигнала в различных условиях:

• Расстояние до вышки не более 30 км :

Активная комнатная антенна Кайман или Уралочка и ресивер Selenga hd950d.

• Расстояние от 30км до 60км :

Активная антенна Меридиан 12F и DVB T2 приставка World Vision t624a

• Если вы находитесь на расстоянии более 80 км от ретронслятора:

Антенна Locus Мередиан 60f с усилителем Terra ha 126 или Мередиан 60AF Turbo и ресивер.

Но, к сожалению, не все наши граждане могут насладиться таким чудом. Не добившись успеха в настройке, зачастую возвращают покупку в магазин. Так почему у некоторых телесигнал принимается на комнатную дециметровую антенну, а другим приходится устанавливать антенну внушающих габаритов, да и та принимает слабо? Тут есть несколько факторов, которые влияют на качество приёма.

Настройка DVB T2 антенны.

В первую очередь – местонахождение ближайшего ретранслятора. Чем он ближе, тем лучше будет приём. Чаще всего они находятся в городах или крупных населённых пунктах. В последние месяцы ведётся активное строительство новых вышек вещания, которая расширяет DVB T2 зону покрытия московской области и других областей. Лучше заранее посмотреть зону покрытия в интернете, и узнать, в какую сторону ориентировать антенну. Ведь даже DVB T2 зона покрытия московской области 2018 года сильно отличается от DVB T2 зоны покрытия 2018 или 2014 года. Что говорить о других областях, где эфирное цифровое телевидение ещё более востребовано. Выяснив нахождение источника сигнала, вы будете знать, в какую сторону ориентировать антенну.

От зоны покрытия DVB T2 и вашей близости к центру трансляции (ретранслятору) зависит вариант выбора приёмной антенны. В непосредственной близости можно принимать на комнатную антенну, просто установив её на подоконник и направив её на ближайший ретранслятор или город. Но для загородного дома лучше выбрать антенну наружную, уличную. Такая антенна более чувствительна к ослабленному расстоянием сигналу. К тому же, покупайте DVB T2 активную антенну, которая требует дополнительного питания. Активная антенна DVB T2 усиливает слабый сигнал и способна принимать телеканалы на больших расстояниях. В современных моделях DVB T2 активных антенн питание идёт по тому же кабелю, что и телесигнал. Это удобно, так как не нужно делать дополнительную проводку.
Не менее важный элемент для качественного приёма – сам DVB T2 ресивер. В разнообразии имеющихся в продаже моделей несложно затеряться. Цена эфирных приставок невысокая и различается слабо. Функционал у всех тоже примерно одинаков. Современные модели эфирных приставок отличаются от устаревших компактными размерами, наличием видео выхода HDMI, портом USB и мощным встроенным проигрывателем. К тому же, в ресивере обязательно присутствует опция «питание антенны» для современных моделей активных антенн DVB T2. Тут важно выбрать и купить эфирную приставку с чувствительным тюнером. По нашему опыту, наиболее чувствительный тюнер у DVB T2 ресивера World Vision t62a.

Погодные явления при приеме DVB T2 сигнала.

Ещё один фактор, влияющий на приём, о котором довольно часто забывают – окружающая среда. Выбор места установки влияет на качество приёма DVB T2 сигнала не меньше, чем качество приёмного оборудования. Лес в направлении вышки вещания способен свести сигнал к минимуму. Решение тут – установка активной антенны DVB T2 как можно выше. В идеале – над деревьями. Или даже растущее поблизости одинокое дерево с пышной листвой на пути антенны может стать серьёзной помехой. В таком случае проще перенести место установки в сторону. Благо, на приусадебных участках проблем с этим нет. Самое скверное, когда помехой оказывается вышка ЛЭП. Электромагнитные волны способны ослабить сигнал не хуже, чем толстая бетонная стена. В таком случае поможет только покупка активной антенны с мощным усилением.

Активное строительство новых ретрансляторов меняет DVB T2 зону покрытия московской области в 2018 году. То, что раньше принималось на обычную дециметровую антенну, может перестать работать. Это означает, что ваш ретранслятор сменился другим и вам нужно всего лишь перенастроить антенну в нужную сторону. Направление настройки можно выяснить либо в интернете, изучив свежую карту покрытия DVB T2 сигнала, или, опираясь на проверенный метод «бараньего тыка», поискать сигнал в пространстве, направляя антенну в сторону крупных населённых пунктов. Правда, способ с интернетом будет надёжнее, ведь вам для поиска необходимо знать и частоту приёма сигнала.
В крайнем случае, у вас есть вариант позвонить и уточнить этот вопрос по телефону. Либо вызвать специалиста по настройке антенн.
PS: Если вы планируете установить антенну в зоне неуверенного приема, рекомендуем купить высокочуствительную DVB T2 приставку World Vision t62a.
Удачи вам в настройке и спокойных вечеров перед телевизорм!

Автомобильный цифровой ТВ тюнер INCAR DTV-15 (2 антенны, DVB-T2)

INCAR DTV-15 — цифровой тюнер для автомобиля второго поколения!

Важной особенностью модели INCAR DTV-15 можно назвать способность поддерживать передачу изображения на скоростях до 80км/час. Этого показателя было крайне сложно достичь, т.к. совсем недавно уже на скорости 30-40 км/ч видео начинало «цифирить», т.е. распадаться на квадраты и пропадать. В новом тюнере INCAR DTV-15 скоростной порог вырос в три раза.

Основное отличие от традиционного аналогового телевидения — возможность смотреть телевизионные каналы в движении в высоком качестве.

Можно вывести телевидение на потолочный монитор или подголовники с DVD

Имея несколько независимых видеовыходов, INCAR DTV-15 можно подключить к различным приемникам видео, например, двум подголовникам с мониторами или штатному головному устройству или потолочному монитору. Таким образом, пассажиры первого и второго рядов получают доступ к просмотру федеральных телеканалов.

Прием сигналов

Сегодня в России ведётся цифровое вещание телеканалов и радиостанций во многих городах, и число каналов и вновь подключаемых населённых пунктов постоянно увеличивается. Аппарат поддерживает сигналы DVB-T и DVB-T2 в кодировке MPEG4 и MPEG2, в стандарте PAL/NTSC, имеет функции медиаплеера для воспроизведения аудио и видео через USB-порт, поддерживает субтитры и телетекст на русском, английском, французском, немецком, испанском, итальянском, португальском, датском и чешском языках.

Антенны уже в комплекте

В отличие от предыдущих моделей ТВ-тюнеров фирмы AVIS, в комплекте тюнера INCAR DTV-15предусмотрены две активные антенны. Так же, присутствует функция PVR, которая позволяет записывать программы на USB или жесткий диск. Поддерживаются размеры экрана 16/9 и 4/3, разрешение видеосигнала 720pх 1080i. Комплектуется двумя активными антеннами со встроенным усилителем и выносным инфракрасным приемником для ДУ. Управляется через пульт дистанционного управления или командами с монитора. Запитывается от бортовой электросети автомобиля 12В ~ 24В, стабильно работает при температуре от -20 до +60 °С.

В данный момент в цифровом стандарте DVBT2 доступно более 30 каналов!

Рекомендации по приему программ наземного цифрового телевизионного вещания

В настоящее время эфирный прием — это самый простой способ получения программ цифрового телевидения.

Качество приема телевизионного сигнала зависит от различных факторов. Такими факторами являются: расположение объекта по отношению к зоне покрытия передающей станции, рельеф местности, ландшафтные особенности окружающего пейзажа и т.д. То есть все то, что при приеме может влиять на уровень принимаемого сигнала, а также экранировать место приема.

Так, если место приема находится на значительном расстоянии от станции, или если место приема загорожено холмами или лесом, то приходится применять более сложные антенные системы, чем, если бы место приема было неподалеку от передающей станции и отсутствовали бы любые экранирующие факторы.

Все антенны для приема цифрового ТВ должны быть антеннами дециметрового диапазона (21 – 60 ТВК).

Нецелесообразно применять антенны следующих типов:

– антенны метрового диапазона волн, так как для вещания цифрового эфирного телевидения в Республике Беларусь применяется только дециметровый диапазон. Также уже существующие старые антенные системы возрастом более 20 лет могут в своем составе содержать элементы (сама антенна, радиокабель, сплиттеры, разъемы и т.д.), работа которых отрицательным образом может сказываться на качестве приема цифрового сигнала. Все элементы антенной системы должны с минимальным затуханием работать в диапазоне частот до 790 МГц.

– «польские» антенны. При использовании антенны типа «польская» с усилителем не гарантируется качественный прием цифрового сигнала.



Если представленный выше видеоролик  не воспроизводится, загрузите и установите последнюю версию Adobe Flash player (бесплатная загрузка с официального сайта).

Особенности приема сигналов НЦТВ

По мере удаления от передающей станции уровень сигнала цифрового телевидения уменьшается. То же самое происходит и при наличии между станцией и приемной антенной высоких препятствий. В этом случае необходимо, чтобы приемная антенна обладала достаточным коэффициентом усиления (около 17-18 дБ).

Важно знать, что для различных цифровых приемников нет точной зависимости между показанием уровня сигнала и показанием качества сигнала, так как различными производителями оно трактуется по-разному.

Недостаточный уровень входного сигнала обычно проявляется в виде замораживания изображения, рассыпания его на «кубики», а затем и полное пропадание картинки. В звуке при этом появляются характерные «заикания» и «всхлипы».

На уровни сигнала в точке приема очень сильно влияют природные, погодные и сезонные перемены, такие как: сильные дождь или снег, таяние снега при оттепели, смена лиственного покрова у деревьев, влага или снег на деревьях в лесу, туман и т.д.

Снежный покров на антенне с последующим его таянием могут вызвать значительные изменения ее направленности и усиления.

Так обледенение ухудшает прием, в особенности на более высоких каналах. Скопившийся в разъемах и распределительной коробке антенны конденсат, замерзая и расширяясь, постепенно ухудшает контактные соединения, что приводит к ослаблению сигнала. Образующаяся при таянии льда влага также до высыхания может вызвать полное пропадание сигнала. Проявляется это в виде рассыпания картинки и всхлипываний в звуке.   Обычный признак, когда до этого хороший сигнал вдруг начинает резко меняться в течение суток.

Уровень сигнала в точке приема не остается постоянным, а из-за изменения условий прохождения все время колеблется.

Прохождение сигнала меняется в зависимости от времени суток, солнечной активности и состояния ионосферы, от изменения температуры воздуха с высотой, когда изменяется коэффициент преломления атмосферы, влажности, давления и т.д.

Сверхпрохождение — это природный эффект, при котором в точке приема вдруг начинают появляться сигналы от станций, расположенных порой за сотни километров. При этом они создают помехи приему основной станции, обычно проявляющиеся в том, что при сильном сигнале резко ухудшается показатель качества приема. Это явление может длиться несколько дней.

Для борьбы с этими явлениями всегда следует создавать максимально возможный запас по уровню сигнала в точке приема: антенны с максимальным коэффициентом усиления, расположенные на максимально возможной высоте и т. д.

Следует помнить, что надо всегда стараться получить необходимый уровень сигнала с помощью качественной дециметровой антенны, применяя антенные усилители лишь тогда, когда без них действительно не обойтись, так как любой активный элемент в антенном тракте — это всегда возможный источник различного рода помех.

В отличие от аналогового телевидения в цифровом ТВ отраженные сигналы не создают повторов на изображении, хотя и влияют на уровень и качество принимаемых сигналов.

Иногда, при отсутствии прямой видимости на станцию, можно принять сигнал, направив антенну на сильный отраженный сигнал. Правда чаще всего это применяется при приеме на комнатную антенну в городских условиях. При использовании наружной антенны следует избегать приема отраженных сигналов, так как их уровень очень сильно изменяется в зависимости от погоды, ветра и т.д. Отраженные сигналы, складываясь с основным, могут в зависимости от изменяющихся условий, то усиливать, то ослаблять суммарный сигнал. В этом смысле они вредят условиям приема.

Их влияние особенно сильно проявляется при приеме в лесу или между деревьями. Наилучшим способом борьбы с ними является применение остронаправленных антенн, расположенных выше или на уровне верхушек крон деревьев. Антенну нужно всегда направлять на самую сильную принимаемую станцию или ретранслятор.

Выбор приемной антенны

Приемная антенна является устройством, предназначенным для эффективного приема радиоволн, она преобразует энергию электромагнитного поля в данной точке в высокочастотный радиосигнал и направляет его в коаксиальный радиокабель.

Лишь хорошо подобранная, правильно установленная и сориентированная антенна обеспечивает уверенный прием сигналов цифрового ТВ.

Для приема сигналов цифрового ТВ в Республике Беларусь используются приемные антенны, работающие в диапазоне 21 — 60 каналов.

Чем больше расстояние до передающей станции, тем с большим коэффициентом усиления должна быть антенна. Для приема близлежащих мощных станций (расстояния до 20-30 км) достаточно антенны с усилением 12-15 дБ.

Если расстояние до принимаемой мощной станции превышает 20-30 км или условия приема затруднены (холмы, лес, высокие здания и т.д.), то следует применять приемную антенну с усилением не менее 17дБ. Это соответствует примерно удвоению величины принимаемого сигнала. В общем случае действует правило, что, чем больше у антенны элементов, тем больше ее усиление, тем уже ее диаграмма направленности и тем лучше она ослабляет помехи, увеличивая отношение сигнал/шум принимаемого сигнала, то есть как бы усиливая его.

Из этого следует, что антенну с большим количеством элементов и узкой диаграммой направленности следует ориентировать на станцию очень тщательно, так как даже при повороте антенны влево-вправо всего на 5 градусов, уровень принимаемого сигнала уже сильно изменяется.

При некоторых условиях для приема цифрового ТВ можно использовать и комнатные антенны. Поскольку для работы комнатной антенны необходим очень сильный сигнал, их можно пытаться использовать лишь в непосредственной близости от передающих станций, обычно на расстояниях, не превышающих 10 км. В дополнение к вышесказанному на работу антенны влияют также высота установки антенны по отношению к уровню земли (высота точки приема, этаж в многоэтажном доме, положение ее в комнате, материал дома и т.д.).

Лучшим местом установки такой антенны является место, расположенное около окна, выходящего в направлении на передающую станцию, антенну следует располагать как можно выше. При таком расположении влияние на прием движения людей по комнате минимально.

В продаже имеются антенны как со встроенным усилителем (активные), так и без него (пассивные). Активные антенны для питания усилителя требуют подключения к электросети или активизации в цифровом приемнике функции питания антенны.

Установка приемной антенны

Перед установкой на крыше антенной мачты следует убедиться, что в точке приема имеется сигнал необходимого уровня.

Антенну следует устанавливать на расстоянии не менее метра от поверхности крыши. При установке антенны следует, сдвигая ее по вертикали и горизонтали, добиться наилучшего приема. В местах критического приема это может дать дополнительную прибавку уровня сигнала. Если на крыше не удается отыскать места с удовлетворительными приемными условиями, можно поискать его на территории участка. Рекомендуемая высота установки наружной антенны не менее 10 м от уровня земли. Как правило, чем выше установлена антенна, тем сильнее принимаемый сигнал.

Антенну следует направить в сторону ближайшей станции и, плавно ее поворачивая влево/вправо по горизонтали, добиться на индикаторе уровня и качества, отображающемся на экране телевизионного приемника (удобно проделать это в режиме ручного поиска станции) максимума принимаемого сигнала. Поворачивать антенну необходимо каждый раз примерно на 2-5 градусов, ожидая затем установившегося результата. После нахождения точного направления на станцию можно попробовать в небольших пределах сдвигать антенну вверх/вниз, опять добиваясь наилучшего сигнала. Советуем проделывать все это без антенного усилителя в тракте. При желании приема нескольких мультиплексов, рекомендуем проделать эту операцию для самого высокочастотного из них.

Применение антенного усилителя оправдано лишь после того, как приняты все остальные меры для получения максимально возможного сигнала, то есть: установлена антенна с усилением не менее 17-18 дБ, выбраны оптимально возможные место и высота ее установки и имеется, пусть неустойчивый, но все-таки прием станций.

Особенности настройки цифровых приемников

К основным рекомендациям по настройке аппаратуры относятся следующие.

– подключение антенного кабеля осуществляется непосредственно к телевизору или к тюнеру;

– настройка на нужный канал производится в автоматическом или ручном режиме.

Если в результате автоматического поиска появится сообщение о том, что ни одной программы не найдено, то причинами этого могут быть:

• антенна не предназначена для приема дециметровых каналов;
• у антенны малый коэффициент усиления;
• антенна направлена мимо передающей станции;
• высота расположения антенны недостаточна;
• антенный усилитель (если он необходим) не получает питания или неисправен.

При ручной настройке необходимо указать номер канала и его частоту (данную информацию можно узнать по телефону 123 (звонок бесплатный).

При установке антенны необходимо добиваться получения такого запаса по принимаемому сигналу, чтобы при его уменьшении, вызванном изменением условий прохождения (погодой, сменой сезона, временем суток, сверхпрохождением и т.д.), величина принимаемого сигнала всегда обеспечивала бы уверенный прием.

Это условие выполняется, если на всех каналах принимаемых мультиплексов индикатор уровня сигнала цифрового приемника показывает не менее 70 — 80%.

Формирование пакетов программ

В наземном цифровом ТВ различные программы «упаковываются» в так называемые мультиплексы. Каждый мультиплекс затем передается в эфир на частоте одного из дециметровых ТВ каналов.

В настоящее время в Республике Беларусь осуществляется  передача трех мультиплексов. В состав первого мультиплекса (обязательный общедоступный пакет программ) входят 8 телевизионных программ («Беларусь 1», «ОНТ», «СТВ», «Мир», «РТР-Беларусь», «НТВ-Беларусь», «Беларусь 2», «Беларусь 3») и одна радиопрограмма («Первый национальный канал Белорусского радио»).

Для просмотра телеканала «Беларусь 5», который передается в составе 2-го мультиплекса в незакодированном виде, необходимо наличие цифрового тюнера стандарта DVB-T2. В связи с этим рекомендуется  приобретать  тюнер стандарта DVB-T2  для  просмотра   всего общедоступного пакета программ.

В состав второго и третьего мультиплексов входят по 18 телевизионных программ. При автоматическом поиске каналы второго и третьего мультиплексов будут представлены в закодированном виде. Для обеспечения приема закодированных каналов необходимо заключить договор, при этом выдача цифрового тюнера осуществляется бесплатно. Дополнительную информацию о коммерческом цифровом телевидении можно получить  на сайте www.zala.by.

Ksize DTV-06 цифровой ТВ-тюнер системы DVB-T2 (2 антенны)

Ksize DTV-06 цифровой ТВ-тюнер системы DVB-T2 (2 антенны) — купить в интернет-магазине ksize. Доставка в регионы

Корзина пуста

Код товара: DTV-06

Этот товар не продаётся или закончился

i18n_button_notify_when_nomenclature_available

Доставка и оплата

Самара

Отправим завтра-послезавтра

цена от 473 р.

• Банковский перевод или оплата наложенным платежом.
• Visa
• MasterCard
• PayPal

Оплачивайте банковским переводом, картой,
PayPal или при получении курьеру или на почте.

Характеристики
Производитель	Ksize
Страна происхождения	КНР
Гарантия, месяцев	12

Описание

Автомобильный DVB-T2/ DVB-T тюнер для приема эфирного цифрового сигнала

Документы и файлы

Написать отзыв

Об этом товаре еще ничего не написали. Есть чем поделиться? Оставьте свой отзыв.

Задать вопрос

Точные характеристики, размеры, как установить, где применяется, подойдёт ли… Расскажем обо всём! 🙂

• Тех. Поддержка

  Любые вопросы от тех. консультаций до помощи с оформлением заказа.

• Гарантия на все товары

  Гарантия на товары от 6 месяцев до 3 лет. В случае брака, меняем товар без лишних вопросов.

• Безопасные способы оплаты

  Оплачивайте банковской картой, PayPal, банковским переводом или наличными при получении.

• Доставка по всей России

  Вы можете выбрать доставку курьером, Почтой России или в пункте самовывоза.

• Контроль доставки

  Качественно упакуем, передадим в отправку и будем следить за заказом до вручения.

Настройка телевизионной антенны

: как получить доступ к сигналам OTA с разных направлений | Видеорегистратор по воздуху (OTA)

14 июня 2017

Если вы резак для шнура и живете в густонаселенном районе, возможно, вам посчастливится получить доступ к каналам с нескольких рынков эфирного телевидения. При правильной настройке антенны покрытие нескольких местных вышек телевещания OTA может значительно увеличить количество каналов, которые вы можете принимать.

Те, кто живет между крупными городами, такими как Балтимор и Вашингтон, или между крупными городскими и пригородными районами, такими как Нью-Йорк и Нью-Джерси, или даже вдоль границы между Канадой и США, могут получить доступ к перекрывающимся регионам вещания OTA.

Однако, в зависимости от положения вашего дома по отношению к этим вышкам вещания, вам может потребоваться другой тип антенны или объединить две разные антенны, чтобы воспользоваться этим джекпотом OTA TV.

Лучшие варианты настройки антенны для доступа к нескольким рынкам OTA
Для большинства устройств для обрезки шнура настроить антенну OTA так же просто, как разместить ее в окне или снаружи в направлении местных вещательных вышек.

Но когда ваши местные каналы транслируются из двух разных мест, это может создать большую проблему, особенно если вы пытаетесь захватить сигналы с вышек, расположенных в 35 милях или более от вас.

К счастью, у резаков для шнура есть два отличных варианта, которые помогут обеспечить получение наилучшего сигнала от всех радиовещательных вышек в их зоне действия.

Вариант 1. Многонаправленные или всенаправленные антенны
Если ваши местные вышки расположены на расстоянии менее 40 градусов друг от друга, стандартная разнонаправленная (или всенаправленная) антенна подойдет.

Многие «плоские» антенны и комнатные настольные антенны включают в себя много- или всенаправленную технологию. Некоторые большие наружные антенны также являются разнонаправленными или имеют несколько «отсеков», которые можно направлять в противоположных направлениях.

(Узнайте больше о выборе подходящей OTA-антенны для ваших нужд по обрезке шнура на нашей странице OTA-антенны и приемника.)

Вариант 2 — Две однонаправленные антенны и сумматор
Итак, что происходит, когда башни расположены на расстоянии более 40 градусов друг от друга, как в приграничных городах Детройт, Мичиган и Виндзор, Онтарио?

Местные радиовещательные вышки Детройта / Виндзора находятся в пределах досягаемости от устройств для обрезки шнура как в США, так и в Канаде (всего в 28 милях друг от друга).При этом в некоторых случаях башни расположены на 180 градусов друг от друга.

Но не волнуйтесь, правильная установка антенны позволяет получить надежный прием с обеих сторон границы одновременно!

В подобных случаях лучший вариант для ножниц для шнура — использовать две однонаправленные антенны: одна антенна направлена ​​на башни Детройта, а другая — на башни Виндзор через реку.

Тогда вам просто понадобится двусторонний OTA-комбайнер для подключения этих двух антенн к OTA DVR, например Tablo, или к вашему телевизору, чтобы вы могли легко смотреть каналы с любого набора вышек.Комбайнеры (которые стоят около 20 долларов) объединяют два набора сигналов в единый поток ТВ.

Использовать сумматор так же просто, как подключить коаксиальные кабели от двух антенн к устройству сумматора, а затем использовать третий коаксиальный кабель из сумматора для подключения к Tablo OTA DVR или телевизору. Очень просто!

Чего следует избегать: роторы (или вращатели) антенн
Роторы (или вращатели) антенн — это устройства, которые позволяют механически регулировать направление антенны без необходимости взбираться на крышу.Те из вас, кто смотрел OTA TV в молодости, могут вспомнить «циферблат» рядом с телевизором, который был контроллером ротора:

В то время как современные роторы более высокотехнологичны и могут показаться дешевым способом получения приема с двух точек вещания, это не срабатывает при использовании DVR или даже некоторых цифровых телевизоров.

Для выполнения запланированных записей видеорегистраторы OTA должны ВСЕГДА «видеть» сигнал для ВСЕХ ваших локальных каналов. Некоторые цифровые телевизоры также не позволяют вести список всех доступных каналов при сканировании нескольких каналов.

Почему это проблема? Возвращаясь к нашему примеру с Детройтом и Виндзором, допустим, вы хотите посмотреть финал хоккейного матча на станции CBC в Виндзоре, но вы также не хотите пропустить начало Saturday Night Live на филиале NBC в Детройте. Если ваша антенна направлена ​​на вышку CBC для игры, ваш DVR не сможет «увидеть» сигнал от NBC, потому что ваша антенна направлена ​​в сторону от вышки NBC.

Даже если нет прямого конфликта, вам нужно не забыть использовать ротор, чтобы направить антенну в правильном направлении до начала записи.И давайте будем честными, ни у кого нет ни времени, ни интереса следить за такими вещами! Кроме того, возможность устанавливать записи в любое время (и в любом месте) — одна из замечательных особенностей технологии DVR, такой как Tablo, и вам не захочется спешить домой, чтобы настроить свою антенну!

Итак, теперь, когда вы знаете, какой вариант настройки будет работать лучше всего, а также чего следует избегать для вашего перекрывающегося рынка OTA TV, идите вперед и наслаждайтесь изобилием великолепного бесплатного телевидения в HD!

И если вы чувствуете себя щедрым на свой недавно обретенный телевизионный джекпот, поделитесь с нами своей историей, чтобы другие в вашем районе могли пожинать плоды для себя!

Понравился этот пост?

Ознакомьтесь с этими инструментами и сообщениями об эфирных телевизионных антеннах, сигналах OTA и приеме далее:

Подпишитесь на информационный бюллетень Tablo’s Cord Cutting This Week, чтобы получать последние новости отрасли по перерезанию шнура, включая обновления эфирных телешоу, потоковые сервисы, телеприставки, гаджеты и многое другое, доставленные прямо на ваш почтовый ящик!

Amazon.

com: Eagle Aspen Dtv2Buhf Directv 2-Bay Uhf-антенна: Домашнее аудио и кинотеатр Хорошая маленькая антенна-бабочка с двумя отсеками. Если вы живете в городе, это, вероятно, все, что вам нужно. Антенны типа Bowtie / bay хороши для подавления многолучевых помех. Это направленная антенна (которая помогает бороться с многолучевыми помехами), но если вам нужна хорошая двунаправленная антенна, вы можете удалить задний экран (я не помню, как он прикреплен, так что вы сами там ! ), чтобы также получать сигналы с этого направления.Если у вас действительно сильный сигнал, он (сигнал), вероятно, будет проходить через экран немного ослабленным / ослабленным, что может быть хорошо (слишком сильный сигнал также может вызвать плохой прием).

Из него получится и прочная антенна для использования в помещении. Толщина всего несколько дюймов, поэтому он может поместиться за телевизором с плоским экраном * при условии *, что полезные сигналы не поступают со стороны телевизора и, таким образом, блокируются. С помощью коаксиального кабеля его можно спрятать в шкафу. Я бы сказал, что это будет работать лучше, чем любая из «комнатных» антенн в отношении усиления… помните, что это направлено. Повернув его, а также попробовав разные места и высоты (в помещении или на улице), качество приема может существенно измениться. Всего лишь пара футов разницы может иметь большое значение.

Я установил эту антенну в сельской местности, прямо на стене дома. Мы пытались принять единственную станцию ​​за 48 миль. Мы получили эту станцию, а также филиал NBC, который маломощен и находится на расстоянии 48 миль (та же башня, что и другая станция).Это удовольствие получить эту маломощную станцию, но также указывает на то, что местоположение много значит.

Это антенна с двумя отсеками, лучше, чем у большинства пластиковых антенн, поставляется с согласующим трансформатором. Будьте осторожны и не перетягивайте коаксиальный кабель к трансформатору (также известный как балун), так как разъем и схема внутри трансформатора могут вырваться изнутри пластикового корпуса, если затянуть слишком сильно . .. хорошо и аккуратно должен это сделать. Оберните изолентой соединение, если оно снаружи…. не помешает иметь небольшой кусок ленты на соединении, если он внутри, просто для предотвращения возможного ослабления соединителя.

Я бы предпочел антенну с двумя отсеками, такую ​​как эта, вместо одной из модных пластиковых моделей. Если вам нужно усиление (оно нужно только для длинных коаксиальных кабелей), вы можете добавить к нему один из усилителей RCA, и он все равно будет меньше (и лучше), чем пластиковые «усиленные» антенны.

Можно ли совместить независимые антенны цифрового телевидения?

Электромагнитная волна и антенна не знают, аналоговый телевизор или цифровой.Для них это то же самое! Это означает, что большая часть опыта аналоговой передачи применима и к цифровому телевидению.

В общем, вы должны правильно навести антенны для лучшего качества сигнала, а также использовать правильную поляризацию.

Для лучшего качества сигнала можно использовать несколько антенн, но у этого есть и недостатки. Допустим, у вас правильно настроена антенна для одного источника сигнала. Он рассчитан на свою частоту, имеет достаточное усиление и правильно направлен на источник сигнала.Эта антенна по-прежнему будет принимать сигналы от других источников, но они будут слабее. Если у вас есть другая антенна, соответствующая источнику слабого сигнала первой антенны, и вы объединяете их обе напрямую, слабые сигналы первой антенны могут мешать сильным сигналам второй антенны. Обычное решение — использовать диплексер. Это устройство с полосовым фильтром (в некоторых реализациях могут использоваться только фильтры низких и высоких частот), и вы настраиваете его так, чтобы он проходил через частоты, которые конкретная антенна принимает лучше всего, и блокировал другие сигналы.Таким образом, на выходе диплексера у вас будут только лучшие сигналы от всех имеющихся у вас антенн, а слабый сигнал от одной антенны не будет мешать сильному сигналу от другой антенны. Конечно, диплексеры имеют свои собственные вносимые потери, поэтому они снижают качество сигнала. Идея состоит в том, чтобы использовать как можно меньше антенн для получения наилучшего сигнала и экономно использовать диплексеры, чтобы их вносимые потери не оказывали отрицательного общего влияния на качество сигнала.

Некоторые стандарты цифрового телевидения допускают использование «дополнительных» мест вещания, так что у вас есть один главный передатчик и несколько передатчиков меньшего размера, подключенных к главному передатчику.В таких установках сигналы от передатчиков меньшего размера не должны мешать сигналу от более мощного передатчика. К сожалению, у меня нет практического опыта в этом, поэтому я не буду вдаваться в подробности.

Другая важная вещь — это цифровой обрыв и аналоговый наклон. В системах цифрового телевидения, если качество вашего сигнала не ужасное, вы получите относительно хорошее изображение. Проблемы возникнут, когда он достигнет предела, и вскоре после этого вы полностью потеряете сигнал.Вы можете воспользоваться этим, чтобы получить хорошее качество изображения даже при не очень хорошем сигнале, но недостатком является то, что вы будете более чувствительны к плохой погоде, чем если бы у вас было хорошее качество сигнала. С другой стороны, в некоторых ситуациях для создания надлежащей телевизионной антенной системы могут потребоваться дорогие антенны, кабели и опыт, поэтому использование эффекта цифрового обрыва может быть экономически оправдано.

телевизионных антенн (OTA DTv)

телевизионных антенн (OTA DTv)

ВВЕДЕНИЕ
Комнатная антенна хорошо работает, когда вышки вещания находятся в пределах от 20 до 25 миль.Наружная антенна может принимать сигналы с расстояния 50 миль и более. Антенна предусилитель улучшит прием. К любой антенне можно добавить предусилитель, некоторые антенны имеют встроенный предусилитель. Некоторые антенны не принимают RF каналы 2-13 в диапазоне частот VHF.

Цифровая и аналоговая антенна
Нет никакой разницы между цифровой антенной и аналоговой антенной , кроме названия. Цифровые и аналоговые телевизионные сигналы используют одни и те же несущие частоты в диапазоне ОВЧ или УВЧ, модуляция несущей (цифровая или аналоговая) не влияет на прием антенны.

ДИАПАЗОН ЧАСТОТ
Телевизионные станции вещают в диапазоне частот VHF или UHF . Большинство станций находятся в диапазоне UHF , и в большинстве областей есть как минимум 1 станция VHF. С момента внедрения цифрового телевидения в 2009 году все домашние антенны получают каналы УВЧ. Многие антенны также имеют каналы VHF, некоторые — только верхние каналы VHF.

Конфигурации телевизионных антенн

Прием Диапазоны (диапазоны)	Вещание РЧ каналов			Частота Полоса пропускания
УКВ	2-13			54-216 МГц
УВЧ	2	13	14 — 69	470-806 МГц
УКВ / УВЧ	2 — 69			54-216 МГц 470-806 МГц
VHF-Hi / UHF		7–69		174-216 МГц 470-806 МГц

Также см. Частота телетрансляции.

ПРИЕМНАЯ БАЛКА
Большинство антенн являются направленными и имеют определенную зону приема (главный луч). Чем больше антенна, тем больше улавливается сигнала (чем больше коэффициент усиления антенны ), и тем более узкий главный луч. Сигналы вне дальнего света сильно уменьшаются.

ОБОЗНАЧЕНИЕ ПРИЕМА

ПРИЕМНАЯ

Рекламные ссылки

УСИЛЕНИЕ АНТЕННЫ
Коэффициент усиления антенны выражается в единицах измерения: дБD или дБи .Единица дБD используется для измерения усиления, единица дБи используется для расчетов. Усиление антенны, выраженное в дБ, обычно означает дБи.

дБи	–	децибел выше (+ дБ) или ниже (-дБ) изотропный излучатель без потерь .
дБД	–	децибела выше или ниже стандартной полуволновой дипольной антенны с усилением +2.15 дБи .

дБи = дБД + 2,15 дБД = дБи – 2,15

ВНУТРЕННИЕ АНТЕННЫ
Комнатные антенны имеют усиление от низкого до среднего и бывают разных стилей.Симметричные антенны (выглядят одинаково спереди и сзади) имеют идентичные зоны приема спереди и сзади. Многие имеют встроенный предусилитель, некоторые — съемные. Предусилители питаются от сети 110–120 В переменного тока (домашний ток) и / или через USB-соединение.

Плоская тонкая прямоугольная антенна — Эффективная, легкая — Размер: от 4 x 4 до 12 x 12 дюймов — Крепление: подставка, стена, окно

Настольная антенна — Разнообразие стилей — Некоторые используют «кроличьи уши» для УКВ, — Некоторые используют петлю для УВЧ

Типичная производительность Усиление От 2 до 4 дБи Диапазон от 20 до 25 миль Балка ≤ 120 °

Stick и некоторые петлевые антенны подключаются непосредственно к задней панели телевизора.Это делает антенну практически скрытой и ограничивает прием.

---

НАРУЖНЫЕ и ЧЕРДАЧНЫЕ АНТЕННЫ
Большинство наружных и чердачных антенн являются направленными и выпускаются в двух основных стилях: вертикальный профиль и горизонтальный профиль . Антенны с вертикальным профилем более эффективны, антенны с горизонтальным профилем более устойчивы к ветру. Некоторые антенны имеют встроенный предусилитель. Предусилитель получает питание постоянного тока через коаксиальный кабель.

АНТЕННА	Усиление дБи	Диапазон миль	Балка	Размер
Чердак / снаружи	5-11 Высокое усиление	30–60	60 ° — 90 °	умеренный
снаружи	11-15+ Очень высокое усиление	60–85+	≈ 30 °	Большой

МНОГОНАПРАВЛЕННЫЕ АНТЕННЫ

Для удаленных и разнесенных широковещательных заголовков требуется многонаправленная антенная система.Большинству этих систем требуется 110–120 В переменного тока (домашний ток) для работы предусилителя и / или ротора. Роторная система имеет преимущество полного усиления и полного охвата на 360 °. Антенна с высоким коэффициентом усиления со встроенным предусилителем, установленным на роторе, имеет самые высокие характеристики.

• Несколько антенн
• Всенаправленная (360 °) Антенна
  • относительно небольшой.
  • требуется предусилитель.
  • хорошо подходит для использования на море или в доме на колесах.
• Антенна ротора
  • Охват 360 °.
  • требует немного времени, чтобы изменить ракурс.
  • Высочайшая производительность.

Рекламные ссылки

Коэффициент усиления антенны различается
Усиление антенны зависит от частоты. Чем выше частота (выше канал RF), тем больше усиление. Рекламируемые приросты обычно относятся к наивысшей частоте и наибольшему усилению. Разница между максимальным и минимальным усилением может составлять 2 дБ, или меньше для антенны с низким усилением, около 4 дБ, для антенны с высоким усилением и до 6 дБ, или более для антенны с очень высоким усилением.

Потеря луча
Антенна имеет максимальное усиление, когда дальний луч направлен прямо (0 °) по направлению сигнала. Усиление немного уменьшается от центра луча (0 °) к краю луча. На краю луча усиление антенны уменьшилось на -3 дБ . За краем луча (точка -3 дБ) усиление резко падает. Боковые и задние лепестки имеют отрицательное усиление от -10 дБи до -30 дБи или более.

Поляризационные потери
Поляризация широковещательной антенны сигнала электрического поля ориентации.Потери поляризации возникают, когда передающая антенна не соответствует поляризации приемной антенны. Практически все домашние антенны и многие вещательные антенны имеют горизонтальную поляризацию. Некоторые программы вещания используют круговую поляризацию для лучшего распространения сигнала в загроможденной и / или плохой погоде. Когда возникает рассогласование, потери приемной антенны составляют -3 дБ.

Резюме

Потеря антенны

дБи ИСТОЧНИК дБ или Потери в главном луче: от 0 до -3 дБ Боковые лепестки: Задние лепестки: от -10 до -20 дБи -30 дБи Вариация усиления : Антенна с низким коэффициентом усиления: Антенна с высоким коэффициентом усиления: Очень высокое усиление: от 0 до -2 дБ -4 дБ -6 дБ Потери поляризации : 0 или -3 дБ

В худшем случае — антенна с очень высоким коэффициентом усиления с сигналом на краю луча и на низком радиочастотном канале и рассогласованием поляризации.Во многих случаях можно ожидать потерь от 2 до 6 дБ.

Потеря шаблона широковещательной передачи
Диаграммы направленности антенн для радиовещания могут быть всенаправленными (транслируются одинаково во всех направлениях — 360 °) или направленными. Приемные антенны за пределами основного луча направленного вещания будут получать меньшую мощность. Потери могут составлять от нескольких дБ до 10 дБ.

Вершина

Цифровое эфирное телевидение (OTA DTv) ТВ антенны otadtv.com/antenna/

Лучшие варианты ТВ-антенн для улучшенного приема

Фото: amazon.com

Вещательные телеканалы, такие как местные филиалы ABC, CBS, FOX и NBC, общественные телеканалы и многие другие, должны были быть бесплатными. С помощью телевизионной антенны вы можете получить до 20 каналов — а возможно и больше — бесплатного приема телепрограмм в эфире. Это может быть хорошим дополнением к потоковым сервисам или заменой кабельной или спутниковой подписки. Современные цифровые эфирные сигналы обеспечивают качество экрана такое же или даже лучшее, чем кабельное или спутниковое, и включают множество каналов, транслирующих в формате высокой четкости.Для их получения вам понадобится антенна.

Однако антенна — это не универсальный продукт. Читайте дальше, чтобы узнать, что искать в лучшей телевизионной антенне для вас.

1. НАИЛУЧШИЙ В ЦЕЛОМ: GE Ultra Edge Indoor TV Antenna
2. RUNNER UP: 1 BY ONE Внутренняя телевизионная антенна
3. НАИЛУЧШЕЕ УСИЛЕНИЕ: GE Amplified HD TV Antenna
4. Лучшее для ТВ в сельской местности RC Антенна
5. ТАКЖЕ СЧИТАЙТЕ: GE Pro Outdoor TV Antenna
6. ТАКЖЕ УЧИТЫВАЙТЕ: Антенны Прямая 4-элементная ТВ-антенна Bowtie

Фото: amazon.com

Типы телевизионных антенн

Если вы ищете наилучший возможный прием эфирного телевидения (OTA), вам понадобится антенна подходящего типа для вашей конкретной установки. Читайте дальше, чтобы узнать больше о некоторых наиболее распространенных вариантах и ​​о том, какой тип телевизионной антенны может быть наиболее подходящим для вас.

Диполь

Дипольные антенны, иногда называемые «кроличьи уши», являются одним из наиболее распространенных типов домашних телевизионных антенн. Два антенных «полюса» работают вместе, чтобы принимать широковещательный сигнал.Хотя они часто выглядят как кроличьи уши, где оба полюса торчат наружу из телевизора, это не всегда так. Конфигурация позволяет им быть нацеленными в том направлении, откуда транслируется сигнал, чтобы они принимали сигнал в плоскости, что делает его более сильным и четким, чем в случае с монополем. Этот тип антенны наиболее эффективно принимает каналы очень высокой частоты или УКВ (каналы 2-13).

Петля

Рамочная антенна — еще одна популярная комнатная телевизионная антенна.Рамочная антенна — это модификация диполя, в которой два полюса загнуты назад, чтобы встретиться друг с другом. Рамочная антенна часто имеет форму круга, но может также образовывать квадрат или даже серию кругов или квадратов. Рамочные антенны особенно хороши для приема каналов сверхвысокой частоты или УВЧ (каналов выше 13). Плоские прямоугольные комнатные антенны, которые стали довольно распространенными с тех пор, как вещатели перешли с аналоговых сигналов на цифровые, сделаны с металлической рамочной антенной, встроенной в проводящий пластик.

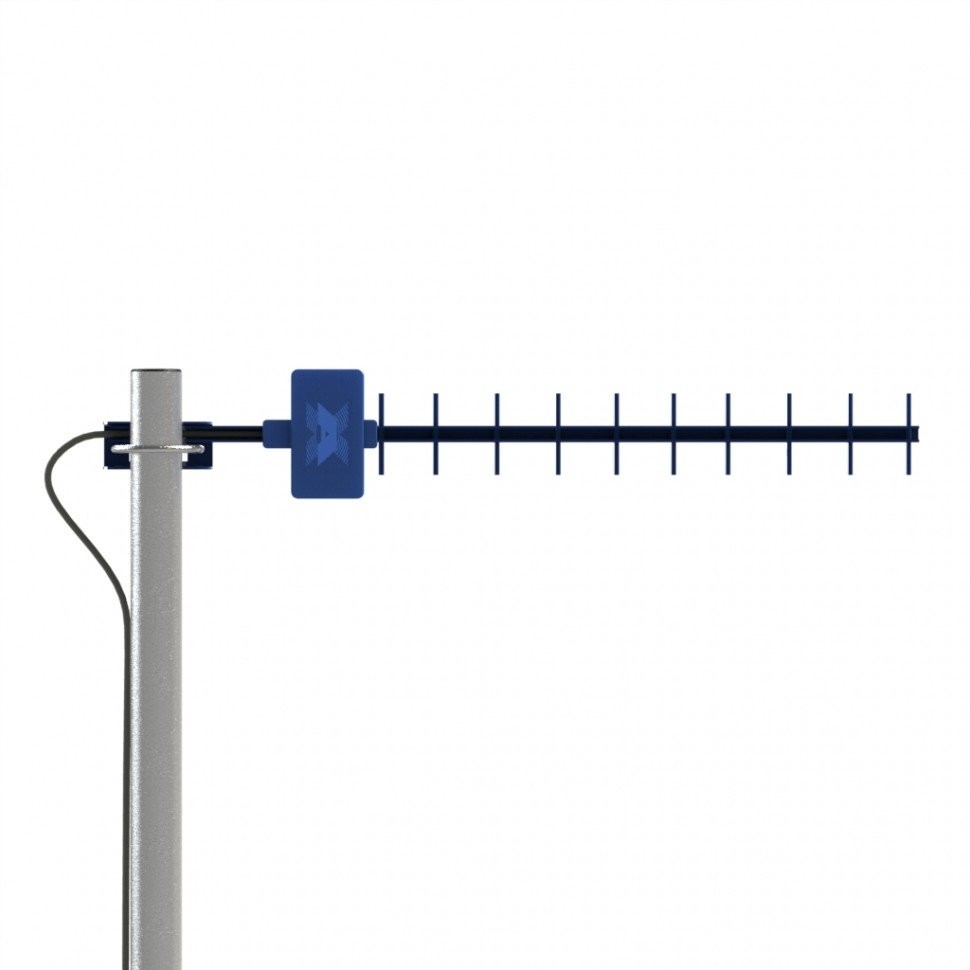

Yagi

Антенны Yagi хорошо принимают каналы VHF и UHF. Антенна Yagi — это наружная направленная антенна, которая концентрирует прием сигнала в одном направлении за счет всех остальных. Они известны высоким коэффициентом усиления, что означает, что они способны принимать сигналы малой мощности намного лучше, чем другие типы антенн. Антенна Yagi может быть хорошим вариантом, если вы живете в сельской местности, где требуется максимальное усиление для приема слабого сигнала.

Логопериодическая (LP)

Логопериодическая (LP) антенна или логопериодическая дипольная решетка (LPDA) — это многоэлементная чердачная или наружная направленная антенна, которая предназначена для работы в широком диапазоне частот. .Он работает как серия связанных антенн Яги, каждая из которых настроена на разные частоты. Разница в том, что Yagi имеет один ведомый элемент, тогда как LP имеет несколько ведомых элементов. В то время как Yagi обеспечивает большее усиление для одной частоты, LP более эффективно обрабатывает диапазон частот. Антенны LP — хороший выбор для пригородных и сельских районов, где сигнал слабый.

Reflective Array

Отражательная антенная решетка — это тип чердачной или наружной антенны, в которой используются отражатели сигналов для фокусировки направленного приема и блокировки сигналов, поступающих с других направлений.Антенна направлена ​​в сторону желаемой телебашни. Когда сигнал достигает отражающей матрицы, он отражается обратно к дипольному элементу, увеличивая усиление. В то же время сигналы, приближающиеся с других направлений, отражаются от элемента. Отражающий массив может помочь отсортировать шум в областях с большим потоком сигналов.

Что следует учитывать при выборе лучшей телевизионной антенны

При покупке лучшей телевизионной антенны вы должны учитывать расстояние, направление, частоты и препятствия между вашим домом и ближайшей вещательной вышкой.Вы также захотите узнать больше о сигналах местного телевещания и доступных каналах.

Местоположение

Перед тем, как выбрать антенну, узнайте, откуда вещают местные станции. В AntennaWeb есть полезный инструмент поиска, который позволяет вам находить местные вещательные вышки по вашему почтовому индексу.

Уровень сигнала соответствует расстоянию от радиовещательной вышки. Если вы находитесь близко к вышке, в пределах 20 миль, небольшая комнатная антенна будет работать нормально.Если вы находитесь дальше, до 35 миль, выберите более мощную наружную всенаправленную антенну. В сельской местности, где сигнал слабый, направленная антенна может быть лучшим выбором.

Направленные и всенаправленные

Направленные антенны принимают сигналы только с того направления, в котором они нацелены. Всенаправленные антенны принимают сигналы со всех сторон. В пригороде и сельской местности или там, где сигнал слабый, выберите направленную антенну, которая усилит слабый сигнал.В местах, где поблизости есть несколько вышек, расположенных в разных направлениях, рассмотрите возможность использования всенаправленной антенны.

Доступные каналы

Узнайте, какие каналы транслируются в эфире в вашем регионе. Обратите внимание, какие частоты они используют и где находится телевышка. УКВ-сигналы обычно легче всего принимать, если радиовещательная вышка находится в пределах 35 миль или около того от вашей телевизионной антенны. Сигналы УВЧ нарушаются холмистой местностью, большими зданиями и другими препятствиями.Вы можете обойти эти препятствия, разместив антенну на чердаке, на крыше или в другом месте на возвышенности.

VHF vs. UHF

Каждой телевизионной станции дается частота, на которой она может транслировать свои программы OTA. Частота будет находиться в диапазоне VHF или UHF. Каналы со 2 по 6 считаются низкими частотами ОВЧ. Каналы с 7 по 13 — это высокие VHF. Каналы с 14 по 69 — УВЧ.

Низкочастотные ОВЧ-сигналы имеют относительно большую длину волны, тогда как высокочастотные УВЧ-сигналы намного короче.Более длинные волны каналов VHF менее подвержены помехам из-за препятствий. Они могут огибать горы и холмы. Более короткие длины волн каналов УВЧ больше зависят от прямой видимости между передатчиком и телевизионной антенной. Они подвержены разрушению из-за гор, зданий и даже густой листвы.

Для приема этих сигналов используются разные типы антенн. Дипольные антенны принимают сигналы ОВЧ, а рамочные антенны — сигналы УВЧ. Многие антенны построены с использованием нескольких технологий для приема как на частотах ОВЧ, так и на УВЧ.Наружные антенны способны принимать как сигналы УКВ, так и УВЧ.

Уровень сигнала

В пределах 20 миль от радиовещательной вышки большинство внутренних всенаправленных антенн обеспечивают хороший прием. Чем дальше вы находитесь от радиовещательной вышки, тем слабее становится сигнал. Здесь вам может пригодиться наружная или усиленная антенна. В наружных антеннах используются различные технологии, такие как направленный прием и отражающие решетки, чтобы улучшить усиление сигнала и максимально использовать слабый сигнал.

Усилитель

Антенный усилитель — это электронное устройство, которое либо включено в схему антенны, либо может быть добавлено к антенне для улучшения ее характеристик. Он усиливает сигнал, поступающий от радиовещательной вышки, улучшая слабый сигнал. Усилители помогают снизить потери сигнала, если антенна подключена к нескольким телевизорам или если кабель от антенны до телевизора слишком длинный.

Важно знать, что антенные усилители не отфильтровывают шум; все, что принимает антенна, усиливается.В некоторых случаях усиленные антенны могут работать лучше при выключенном усилителе.

Необходимые кабели

Телевизионные антенны используют подключение коаксиальным кабелем. Если ваш телевизор был произведен после 2006 года, он, вероятно, имеет встроенный цифровой тюнер. В этом случае просто подключите коаксиальный кабель от антенны к порту «антенны» на задней панели телевизора.

Старые телевизоры, а также некоторые новые телевизоры не имеют цифровых тюнеров, поэтому антенный сигнал должен «транслироваться» внешним цифровым тюнером (продается отдельно).С помощью коаксиального кабеля подключите антенну к входному порту для антенны на тюнере, затем подключите порт «выход к телевизору» на тюнере со входом для антенны на телевизоре с помощью второго коаксиального кабеля.

Установка

Установка зависит от типа выбранной антенны. Комнатные антенны можно просто установить рядом с телевизором или прикрепить к нему, либо их можно закрепить на стене или ближайшем окне с помощью клея. Подключите их к телевизору, и они готовы к работе. Антенны дальнего действия необходимо собрать и установить на чердаке, на крыше дома или на опоре на открытом воздухе.Затем коаксиальный кабель будет пропущен от антенны в дом, где расположен телевизор.

Наши фавориты

Если вы готовы воспользоваться преимуществами бесплатного программирования OTA, вам понадобится хорошая антенна. Этот список лучших телевизионных антенн основан на приведенных выше соображениях по поводу покупок и их способности улучшить прием сигналов цифрового вещания OTA.

Фото: amazon.com

Поистине универсальная телевизионная антенна от GE для помещений обеспечивает превосходный прием сигналов УКВ и УВЧ, способна принимать несжатый сигнал 1080p и поддерживает формат 4K UltraHD.Он работает со всеми марками HDTV и конвертеров. Мощная рамочная антенна в корпусе принимает сигналы с любого направления на расстояние до 40 миль. Благодаря его гладкому, современному внешнему виду вы можете отображать как черную, так и белую сторону, чтобы легко сочетаться с домашним декором. Его можно использовать либо горизонтально, положив его на плоскую поверхность, либо вертикально, прикрепив к стене или окну с помощью прилагаемых липких полос.

Фото: amazon.com

Еще один вариант для использования внутри помещений — домашняя телевизионная антенна 1 BY ONE имеет легкую плоскую конструкцию, которая удобно прикрепляется к окну или стене, а также может использоваться в горизонтальном положении.Он поставляется со встроенным антенным усилителем для увеличения мощности сигнала, что обеспечивает прием на расстоянии 180 миль. Усилитель работает независимо от антенны и может быть включен или выключен по мере необходимости для наилучшей работы. Устройство питается от USB-подключения к телевизору или от настенного USB-адаптера. В комплект входит антенна, 17 футов коаксиального кабеля, антенный усилитель и адаптер питания.

Фото: amazon.com

Телевизионная антенна HD с усилением GE способна принимать полные 1080p HD-сигналы от вещательных вышек на расстоянии до 55 миль.Обновленная технология усиливает сигнал на антенне при фильтрации электронного шума, блокирует помехи сотовой связи 4G / 5G LTE и сокращает потери. Установите его в любом месте дома. Это устройство может похвастаться превосходным приемом сигналов УКВ и УВЧ. Элегантный новый дизайн может быть установлен на телевизоре, стене или использован в качестве настольного устройства.

Фото: amazon.com

Эта антенна RCA совместима с 4K, 8K и 1080 HDTV для получения изображения и звука высочайшего качества, включая станции VHF и UHF.Он имеет дальность приема до 70 миль и более, что делает его отличным выбором для удаленных мест. Он создан для тяжелых наружных условий, но также может быть установлен на чердаке. Он поставляется в предварительно собранном виде с легко фиксируемым, раскладывающимся UHF-отражателем и элементами защелкивания. В комплект также входят мачта, фиксирующий зажим мачты, монтажное оборудование и согласующий трансформатор на 75 Ом. Коаксиальный кабель продается отдельно. Используйте бесплатное приложение RCA Signal Finder в качестве цифрового компаса, чтобы найти каналы самого высокого разрешения для идеального выравнивания антенны.

Фото: amazon.com

За счет использования направленного приема с набором отражателей сигнала для усиления сигнала на большом расстоянии и блокирования шума конкурирующего сигнала наружная телевизионная антенна GE Pro способна принимать широковещательные сигналы на расстоянии до 70 миль. далеко. Он принимает сигналы как VHF, так и UHF, включая несжатый 1080p HD. В комплект входит регулируемый монтажный кронштейн, мачта и крепеж с инструкциями по сборке для удобной установки на чердаке, на крыше или на опоре в окружении ландшафта.

Фото: amazon.com

Если вы живете в районе с густой листвой, подумайте об этой антенне-бабочке от Antennas Direct. Он использует запатентованную технологию для приема телевизионных сигналов на расстоянии до 60 миль от вещательных вышек и, при установке на чердаке или на открытом воздухе, может устранить помехи или ослабить сигнал, вызванные препятствиями. Многонаправленные элементы принимают сигналы с большой площади. Отражатель фокусирует мощность антенны для увеличения дальности действия, одновременно защищая от помех.Всепогодное монтажное оборудование и инструкции прилагаются к антенне, но крепление и кабель продаются отдельно.

Преимущества владения телевизионной антенной

Телевизионная антенна — отличный способ бесплатно смотреть телепрограммы. Вложение в недорогое устройство может сэкономить сотни и более долларов в год на стоимости кабельного, спутникового и потокового вещания. Но важно провести исследование, чтобы убедиться, что вы получаете подходящую антенну.

Телевизионные антенны принимают спектр электромагнитных радиоволн от радиовещательных вышек, обычно на расстоянии 35 миль. Сигналы наиболее эффективно доставляются в зоне прямой видимости, когда препятствия, такие как горы, большие здания и даже густая листва, истощают или блокируют сигнал. Зрителям, находящимся дальше, и тем, кто находится вне прямой видимости телебашни, требуется более мощное оборудование для приема этих сигналов. Изучив местоположение и частоту ваших местных трансляций, вы получите информацию, необходимую для выбора лучшей антенны для вашего телевизора.

• Телевизионная антенна позволит вам смотреть бесплатные эфирные телепрограммы.
• Правильный выбор телевизионной антенны обеспечит наилучшее качество изображения с наибольшего количества доступных станций.
• Телевизионная антенна дает вам доступ к локальным и сетевым программам, которые недоступны в потоковых сервисах.

Часто задаваемые вопросы о телевизионных антеннах

Остались вопросы без ответа? Продолжайте читать, чтобы получить дополнительные советы и информацию о телевизионных антеннах.

В. Наружные антенны лучше домашних?

Комнатные антенны недороги, просты в установке и лучше всего работают в зонах с сильными сигналами вещания, обычно в пределах 20 или 30 миль от вышки вещания. Наружные антенны значительно дороже, сложнее в установке и достаточно мощны, чтобы улавливать слабые сигналы в областях, удаленных от источника вещания.

В. Какая комнатная антенна имеет самый большой радиус действия?

Хотя маркетологи антенн заявляют, что их антенны улавливают сигналы на расстоянии 200 миль или дальше, правда менее интересна.Поскольку сигналы телевещания требуют приема в пределах прямой видимости, максимальная дальность действия антенны составляет около 70 миль. После этого кривизна земли блокирует сигнал.

В. Нужна ли смарт-ТВ антенна для местных каналов?

Smart TV, как и другие телевизоры, принимает сигнал по воздуху. В непосредственной близости от вещательной вышки он может принимать сигнал OTA без внешней антенны, но в подавляющем большинстве случаев качество приема и количество каналов будут значительно улучшены с добавлением антенны.

В. Как нацелить ТВ-антенну?

Зависит от типа и модели. Всенаправленные антенны не нужно нацеливать, хотя может потребоваться их установка на вертикальной поверхности, такой как стена или окно. Направленные антенны должны быть направлены в сторону вещательной вышки. Используйте инструмент, подобный тому, что есть на AntennaWeb, чтобы узнать, в каком направлении находится.

В. Как я могу усилить сигнал антенны?

Вы можете сделать несколько вещей, чтобы улучшить свой сигнал.Убедитесь, что ваша телевизионная антенна обращена к вышке, даже если она всенаправленная. Добавьте более длинный коаксиальный кабель RG6, чтобы получить более благоприятное окно. Если он пришел с кабелем RG59, замените его на RG6. Поэкспериментируйте, переместив его на более высокое место или снаружи, или разместив горизонтально, а не вертикально. Если к антенне прилагался усилитель, попробуйте выключить его. Регулярно выполняйте сканирование, чтобы гарантировать актуальность.

Что такое усилитель ТВ-сигнала и как он работает?

Усилитель телевизионного сигнала Комплект состоит из антенны HDTV и усилителя сигнала, который расширяет зону действия телевещания на ваш дом или многоквартирный дом за счет усиления или усиления сигналов существующих телеканалов для более четкого приема аудио и видео.

Кабельные антенны существуют уже много лет и постепенно устарели. Новые антенны Digital HDTV вместе с усилителем позволят вам смотреть ваши любимые кабельные телепередачи без необходимости платить за текущую подписку на кабельное телевидение.

Усилитель телевизионной антенны предоставит вам доступ к красивым четким цифровым телевизионным шоу как для стандартных аналоговых телевизоров, так и для телевизоров высокой четкости, и будет улавливать все сигналы в пределах прибл. Радиус 100 миль.

Усилитель и усилитель телевизионного сигнала помогают антенне HDTV или стандартным телевизионным антеннам улавливать многие каналы, к которым в противном случае было бы трудно получить доступ и просмотреть.Вы можете сократить расходы на кабельное телевидение и связанные с ним расходы на подписку, чтобы насладиться четким приемом и большим количеством телеканалов, не выходя из гостиной дома или в приемной делового офиса.

Цифровые телевизоры

имеют гораздо лучшую четкость и качество, чем аналоговые телевизоры, но слабый сигнал часто вызывает проблемы с приемом. Например, слабый аналоговый сигнал будет отображаться на экране телевизора в виде зернистого или снежного изображения. Хотя это очень раздражает, изображение все же можно увидеть или воспринять. Если цифровой сигнал немного слабый, он все равно будет четким и резким.При слишком слабом цифровом сигнале видео и аудио будут прерываться и пропадать или даже вообще пропадать.

Другая проблема — многолучевое распространение, когда некоторые телевизионные сигналы отражаются от конструкций, таких как высокие здания, и приходят немного позже, чем сигналы по прямому пути. При использовании аналогового сигнала это вызовет «фантомное» изображение, которое является слабой копией изображения и слегка смещено. Опять же, это все еще видно, хотя и раздражает. Для цифрового сигнала симптомы многолучевого распространения будут такими же, как и для слабого сигнала, т.е.е. либо потеря звука и видео, либо четкое изображение без фантомного изображения.

Как работает усилитель ТВ-сигнала?

Проще говоря, количество каналов, к которым вы можете получить доступ, зависит от сигналов, которые транслируются в вашем регионе. Качество приема зависит от физического расстояния от ваших местных сигнальных вышек, а также от других факторов, включая погоду, ваше окружение и местность.

Усилители телевизионного сигнала

, также известные как усилители телевизионных антенн, помогают улучшить качество сигнала, принимаемого телевизорами в местах с удаленными или слабыми сигналами от телевизионного передатчика.Усилители сигнала часто используются с антеннами на объектах, вокруг которых много препятствий, таких как деревья в сельской местности, высокие здания в городских условиях или в холмистых местах.

Типы усилителей ТВ-сигнала.

На рынке доступно несколько различных типов усилителей ТВ-сигнала, каждый со своим назначением и применением.

Masthead TV Booster.

Эти типы бустеров легко идентифицировать, поскольку они представляют собой небольшие коробки, которые устанавливаются рядом с телевизионной антенной, обычно у основания мачты.Телевизионные усилители Masthead — лучший вариант для усиления сигнала, поскольку они обеспечивают гораздо лучшие результаты, чем усилители для помещений и распределительные устройства. Сигнал усиливается, когда он проходит через антенну, и это улучшает качество сигнала без необходимости усиления, когда он идет к телевизору по кабелям.

Большинство усилителей этого типа изготовлены с защитой от атмосферных воздействий и поэтому подходят как для наружного, так и для внутреннего использования, в зависимости от типа установленной антенны. Этот тип усилителя обычно используется на объектах с очень слабым сигналом.

Комнатный антенный усилитель.

Усилитель этого типа обычно устанавливается рядом с телевизором, хотя часто можно добиться лучшей производительности, если установить его ближе к антенне. Большинство усилителей внутренней телевизионной антенны имеют 2 выхода, которые можно использовать для улучшения качества сигнала 2 телевизоров. Следует отметить, что комнатные усилители никогда не могут быть хорошей заменой качественной антенне, установленной на крыше. Также лучше использовать этот тип усилителя вместе с антенной на крыше, чем использовать его с внутренней антенной.При установке антенны внутри дома или здания лучше всего подойдет стеклянная антенна, размещенная на стекле окна, поскольку она будет привлекать максимальное количество передаваемых сигналов.

Усилитель распределения ТВ.

Усилитель этого типа распределяет свою мощность на несколько разных телевизоров. Этот вариант популярен среди клиентов Sky, которые хотят использовать несколько телевизоров без необходимости покупать отдельные коробки. Усилитель-распределитель — лучший метод для разделения ТВ-сигналов, поскольку усиленный сигнал компенсирует потери в коаксиальном кабеле и поддерживает высокое качество на разных ТВ.

Какой усилитель ТВ-сигнала использовать?

Выбор типа ТВ-усилителя, который вы хотите использовать, в конечном итоге является личным выбором, но на него может повлиять ряд различных факторов, таких как текущая настройка ТВ-антенны, тип собственности и стоимость.

Комплект усилителя телевизионного сигнала может включать в себя антенну HDTV, которая более чувствительна, чем старая традиционная кабельная антенна, и поэтому может принимать сигналы, которые иначе было бы трудно уловить. Это позволяет вам получить доступ к каналам кабельного телевидения, к которым вы ранее не могли получить доступ, и в то же время расширить диапазон сигнала, который вы можете получить.Поскольку принимаемые сигналы также усиливаются, это значительно улучшит четкость частоты вашего телеканала.

Описание предлагаемого предмета.

Комплект усилителя и усилителя сигнала антенны HDTV

включает в себя антенну HDTV.

Характеристики:

• Установка и настройка выполняются легко и быстро. Просто распакуйте комплект усилителя сигнала HDTV, подключите его и выполните поиск доступных каналов.
• Инновационная конструкция антенны делает ее тонкой и плоской как бритва.
• Высокий уровень усиления.
• Низкий уровень ошибок.
• Улучшает аналоговые и цифровые телевизионные сигналы.
• Уникальный дизайн антенны HDTV позволит вам получать доступ к сигналам со всех сторон.
Телевизионная антенна
• очень универсальна и может быть размещена на стене, столе или окне.

Этот комплект цифрового усилителя антенны HDTV дает вам доступ к высококачественным видео 1080p, и вы также сможете получить доступ к телевизионным каналам бесплатно и без какой-либо постоянной абонентской платы.

Установка TV Boosters на системы с DTV преобразователем и без него.

Когда вещательное телевидение перешло с аналоговых сигналов на цифровой контент, многим пользователям пришлось покупать цифровой преобразователь, чтобы учесть изменения.

В настоящее время сигналы цифрового телевидения (DTV) обычно транслируются во все дома в США, где есть телевизор. Для просмотра этого ТВ-контента пользователям необходим цифровой телевизионный приемник, который является частью специального конвертера (также называемого цифровой приставкой), который присоединяется к аналоговому телевизору, или встроен в сам телевизор.

Антенны и усилители

HDTV подключаются к телевизору немного по-разному, в зависимости от того, есть ли у вас внешний преобразователь.

Подключение к ТВ системе С преобразователем.

Если вы используете аналоговый телевизор и у вас есть внешний преобразователь, подключенный к телевизору для просмотра цифрового ТВ-контента, вам необходимо установить антенну HDTV и усилитель перед преобразователем. Телевизионный сигнал будет приниматься антенной и отправляться на усилитель. Как только сигнал будет усилен, он поступит в блок преобразователя, чтобы преобразовать его в аналоговый сигнал, который может отображать телевизор.

Подключение к ТВ системе БЕЗ преобразователя.

Если вы используете цифровое телевидение, и преобразователь встроен в телевизор, вам просто нужно установить антенну HDTV и усилитель так, чтобы выход усилителя выходил непосредственно на телевизор.

Предусилители и усилители-распределители.

При любой установке телевизора часть сигнала, принимаемого антенной, теряется через кабель, а часть теряется, если вы используете разветвитель, который соединяет телевизионную антенну с несколькими телевизорами. Эта потеря сигнала является проблемой только в том случае, если сигнал, который принимает ваша телевизионная антенна, изначально слабый, или если у вас есть длинные кабели, идущие от антенны к телевизору.

Существуют различные факторы, определяющие, сколько сигнала теряется в конкретной установке. К ним относятся тип используемого кабеля, длина кабеля и количество различных кабелей, на которые вы разделяете сигнал, то есть, если вы используете двухполосный разветвитель, потери будут меньше, чем при использовании восьмиполосного разветвителя.

К счастью, существуют усилители сигнала телевизионной антенны, которые были разработаны для преодоления потерь сигнала, связанных с разветвителями и длинными кабелями. Они бывают двух типов — предусилители и усилители-распределители.

Предварительные усилители

обычно используются снаружи с внешней антенной. Обычно он состоит из двух частей, источник питания устанавливается в доме, а усилитель — на антенне. Функция предварительного усилителя заключается в преодолении потерь сигнала, вызванных длинным кабелем, проложенным между антенной и телевизором или сплиттером.

Усилители-распределители

полезны, если на сплиттере есть хороший сигнал, но не после сплиттера, опять же из-за длинных кабелей, проложенных после сплиттера, или из-за потери сигнала, вызванной самим сплиттером.Усилители-распределители обычно состоят из одной части и используются внутри помещений. Они используются для преодоления потерь, вызванных разветвителем, и фактически заменяют разветвитель, распределяя телевизионные сигналы в нескольких местах. Они также используются для преодоления слабых сигналов из-за удаленности от вышек телевещания.

Выбор усилителя.

Если вы знаете, что усилитель заменяет сигнал, потерянный от разветвителей и кабелей, вы будете знать, на что обращать внимание при выборе подходящего усилителя. Хитрость заключается в том, чтобы выбрать усилитель с достаточным усилением, чтобы удовлетворить потерянный сигнал.

Приблизительные оценки потерь сигнала приведены ниже:

Потери в кабеле:

• RG59 Коаксиальный кабель — 10 дБ на сотню футов.
Коаксиальный кабель
• RG6 — 6 дБ на сотню футов.

Потеря разветвителя:

• 8-полосный разветвитель — 12 дБ.
• 3-х и 4-х полосный разветвитель — 8 дБ.
• 2-полосный разветвитель — 4 дБ.

Следует отметить, что оценки потерь, приведенные для разветвителя, остаются верными, даже если некоторые из портов не используются.

Пример:

В телевизионной установке используется кабель RG59 с кабелем длиной 60 футов, идущим от антенны к 2-полосному разветвителю.От разветвителя идут 3 кабеля длиной 10, 15 и 20 футов.

Таким образом, самое длинное расстояние от антенны до телевизора составляет 60 + 20 = 80 футов, что приводит к потерям (80/100 x 10 дБ) = 8 дБ. Разветвитель вводит еще 4 дБ, в результате чего общие потери достигают 12 дБ. Предусилитель с усилением 12 дБ или выше компенсирует потерю сигнала в этой установке.

Технические характеристики предусилителей

Усиление: Это число должно быть равно или больше потери сигнала.Усилители обычно имеют коэффициент усиления от 12 до 30 дБ.

Следует отметить, что усилитель с более высоким коэффициентом усиления не всегда лучше. Если потери на самом длинном кабеле составляют всего 12 дБ, и используется усилитель на 20 дБ, вы можете перегрузить ТВ-тюнер слишком сильным сигналом.

Шум: Когда к системе подключен усилитель, всегда присутствует шум сигнала, хотя и небольшой. Более высокое значение шума снизит чувствительность тюнеров, принимающих сигнал.

Частота: Это значение должно соответствовать телевизионной антенне. Антенна VHF / UHF требует предварительного усилителя VHF / UHF. Если вы попытаетесь использовать антенну VHF / UHF с усилителем только UHF или только VHF, другие частоты будут заблокированы.

FM-ловушки: FM-ловушки используются для снижения уровня сигнала FM-станций, которые могут создавать помехи телевизионным станциям. FM-ловушки доступны в переключаемых или фиксированных моделях.

Двойные входы: Эти усилители имеют 2 входа, один для UHF и один для VHF.Это позволяет объединять сигналы UHF и VHF практически без потерь.

Рекламный усилитель сигнала HDTV:

Просмотрите усилители телевизионного сигнала и антенны сегодня, чтобы улучшить качество просмотра телепрограмм.

»Антенны DTV | Профессор Марк Челе

Решение проблем

Выпуск №1, приемный канал РФ-15. При отключенном G-H и использовании только YAGI этот сигнал четкий, однако G-H, кажется, принимает достаточно сигнала, так что в сочетании с YAGI он полностью удаляет изображение.Решением этой конкретной проблемы было добавление узкополосного режекторного фильтра к антенне G-H таким образом, чтобы сигнал канала 15 от G-H полностью исключался… тогда прием на этой частоте происходит только с антенны YAGI. Было предпринято несколько попыток создания фильтров, включая коаксиальный четвертьволновой шлейф (не так легко настраиваемый и недостаточно узкий — но он был использован позже) и L-C шунт (где катушка индуктивности и конденсатор последовательно шунтируют нежелательный сигнал на землю). Последний работал, но было обнаружено, что он вызывает ослабление низких частот, и поэтому это был не настоящий «режекторный» фильтр, а, скорее, объединенный режекторный и высокочастотный фильтры, приводящий к ослаблению желательных сигналов ниже RF-15 (включая WBBZ от Buffalo на высоком УКВ-диапазоне на канале 7, который, как ни странно, был полностью заблокирован фильтром).Наконец, был построен параллельный режекторный фильтр, в котором индуктивность и подстроечный конденсатор включены параллельно, а затем последовательно с сигналом. Эта конструкция в конечном итоге представляет собой почти идеальный режекторный фильтр с очень низкими потерями на частотах, отличных от режекторной частоты.

Режекторный фильтр 480 МГц, предназначенный для устранения сигнала от антенны G-H (версия 1).

Режекторный фильтр состоит из индуктора, намотанного из двух витков медной проволоки калибра 14 вокруг вала сверла 5/32 дюйма и разнесенных на расстояние одной проволоки между обмотками (намотайте два куска проволоки калибра 14 параллельно вокруг сверла. затем удалите один).Результирующая индуктивность имеет значение около 30 нГн. Емкость подстроечного конденсатора варьируется от нескольких пФ при полном открытии до 100 пФ при затяжке. Типичным для RF способом, он припаивался непосредственно к клеммам разъемов RG переборки. Все размещено в металлическом ящике для экранирования. Преимущество такого последовательного резонансного фильтра перед любой другой конструкцией заключается в невосприимчивости к изменениям импеданса нагрузки: резонансная частота контура L / C не зависит от нагрузки (хотя добротность контура изменится).

Подробную информацию о катушках обмотки можно найти здесь, на странице G4SWX, посвященной фильтрам.

Цепи режекторного фильтра.

Во время работы режекторный фильтр был размещен на входящей линии питания GH, и его достаточно легко настроить с диапазоном, хорошо охватывающим верхний диапазон УВЧ — когда подстроечный конденсатор был открыт только до нескольких пФ значения, канал 44 был полностью подавлено. Закрытие конденсатора (следовательно, увеличение емкости) снижает резонансную частоту фильтра, что можно увидеть, последовательно переключая все более низкие радиочастотные каналы и наблюдая, как сигнал падает до нуля (или почти до нуля) при достижении нужной частоты.При правильной настройке сигнал от CHCH на RF-канале 15 (объединенный с YAGI) был значительно увеличен («две полосы»), но также наблюдается некоторое ухудшение соседних сигналов (канал 14, WUTV, как было замечено, потерял «две полосы» ). Это в некоторой степени неизбежно, поскольку фильтр имеет конечную ширину режекции, и обычно это не будет большой проблемой, поскольку соседние сигналы (включая 14 и 20) довольно мощные. Однако настройка очень важна и требует переключения между соседними каналами для определения точной центральной частоты, чтобы знать, когда фильтр настроен на желаемую частоту (в данном случае 480 МГц).Тем не менее, время от времени возникала нестабильность на канале 14 (усугублялась тем, что режекторный фильтр уменьшал доступный сигнал на этом канале), и, кроме того, во время шторма можно было бы пожелать, чтобы этот дополнительный сигнал на соседних каналах и, следовательно, более высокий фильтр Q (который может режекторный только 15, не влияя на 14, только на расстоянии 6 МГц) желательно — легче сказать, чем сделать! Одним из улучшений было использование плоских обмоток: провод 14-го калибра буквально приколотился к плоскому проводу шириной примерно 3 мм, а затем к нему намоталась катушка. Это идея, оставшаяся после моих дней экспериментов с катушками Тесла, первичная обмотка многих из которых намотана плоскими медными обмотками.Плоская катушка в той же схеме фильтра действительно дает фильтр с более высокой добротностью, о чем свидетельствует гораздо более высокий сигнал, доступный на соседних каналах 14 и 19 — почти не возникает ухудшения этих сигналов. В дополнение к индуктору был выбран подстроечный резистор керамического типа с высокой добротностью.

Режекторный фильтр с очень высокой добротностью для 480 МГц, использующий катушку с плоской обмоткой. Для диапазона подстроечного конденсатора (от 3 до 10 пФ) требуется последовательный конденсатор на 7 пФ. Весь фильтр был встроен в металлическую банку, в которой изначально хранились мятные конфеты.

Одно предупреждение: с индуктивностью с высокой добротностью идет очень и очень КРИТИЧНАЯ настройка — поворот подстроечного конденсатора только на градус дает очень заметную разницу в сигнале. Проще всего настроить режекторный фильтр, используя соседний доступный канал (канал 14 в моем случае), а затем просто «подстроить» конденсатор так, чтобы пиковая частота немного сместилась к нужному каналу. Я не могу подчеркнуть, насколько критична эта операция — здесь требуется терпение, поскольку слишком легко просто пропустить точку резонанса при настройке по диапазону.

Кстати, фильтры можно построить для любого канала, просто заменив конденсаторы. Там, где используются избыточные конденсаторы, как в моем случае, дисковые конденсаторы с малым значением пФ можно припаять параллельно или последовательно с подстроечным конденсатором для достижения любого требуемого значения. Двухвитковая катушка индуктивности имеет значение около 44 нГн, поэтому требуемый конденсатор можно определить по формуле:

f = 1 / (2π√LC), где f — частота в Гц, L — индуктивность в Генри, а C — емкость в Фарадах.

Выпуск № 2, стабильность 39 канала. использование одиночного режекторного фильтра на канале G-H, как описано выше, настроенного на исключение радиочастотного канала 15, хорошо служит для улучшения этого канала, однако нестабильность была отмечена на канале 4-1 (RF 39). Иногда на этом канале было замечено, что измеритель мощности сигнала перескакивает с пяти столбцов вниз на один, а затем обратно (с сопутствующим разрывом изображения), и цикл продолжается. При отключенном YAGI проблема полностью исчезает (первая подсказка), но, что более важно, оба канала принимаются только с помощью YAGI! Несмотря на то, что антенна направлена ​​в неправильном направлении для канала 4 от Buffalo, он все равно принимает этот канал! Я должен был понять, что направление YAGI в сторону Гамильтона почти точно 180 градусов от передатчика канала 4 (RF 39).YAGI _должен_ быть разработан с лучшим отражателем, чтобы предотвратить прием этого сигнала в первую очередь … недосмотр при планировании!

В попытке решить эту проблему было опробовано несколько подходов, но в конечном итоге на канале YAGI требуется режекторный фильтр, чтобы исключить нежелательные сигналы (особенно канал 39, но другие сигналы от Buffalo в 30-х годах и несколько сигналов из Торонто в 40-х). Первый подход заключался в использовании простого режекторного фильтра L / C, как описано выше, установленного в канале YAGI для исключения RF-39 из канала YAGI, однако это не решило полностью проблему и не решило проблему канала 14 ( описан чуть позже), что для комфорта слишком близко к каналу 15.

В случае этого второго режекторного фильтра на входе YAGI высокая добротность нежелательна, поэтому был использован дешевый пластиковый триммер, а также обычный круглый неизолированный провод 14-го калибра для индуктора. При настройке на канал 39 фильтр удаляет окружающие каналы (которые, тем не менее, слабые), от 32 до 47.

Удивительно, но созданный таким образом режекторный фильтр оказался недостаточным для полного устранения сильного сигнала, принимаемого на канале 39, и поэтому иногда наблюдалась нестабильность (неприятность).В конечном итоге потребуется более глубокий режекторный фильтр. Были предприняты альтернативные подходы, включая фильтрацию YAGI, чтобы гарантировать прием только одной частоты. Был построен простой полосовой фильтр с использованием еще одного параллельного подстроечного конденсатора и катушки индуктивности, посредством чего нежелательные сигналы шунтируются на землю. Это работает, но также ослабляет и полезный сигнал (аналогично шунтирующему режекторному фильтру для GH, который действовал как фильтр верхних частот), и поэтому лучшим подходом является последовательный контур L / C, поскольку он не чувствителен к сопротивление нагрузки.Было испробовано несколько вариантов. В окончательной версии использованный подстроечный конденсатор (керамический блок), как было измерено, имел минимальную емкость 6 пФ (и максимум около 60 пФ), что недостаточно для настройки фильтра на 480 МГц, поэтому подстроечный конденсатор был соединенный последовательно с керамическим дисковым конденсатором 2 пФ (фактически, двумя конденсаторами по 1 пФ, включенными параллельно), который затем был припаян последовательно с двухвитковой катушкой индуктивности. При правильной настройке схема имеет низкий импеданс только на резонансной частоте, поэтому сигнал проходит.Было обнаружено, что фильтр с указанными значениями настраивается между каналами 14 и 25 и был достаточно узким, чтобы пропускать канал 15, но эффективно блокировал каналы 19 и 20. К сожалению, эта последовательная схема также пропускала значительный сигнал в канале. 39 (несмотря на то, что он находится далеко за пределами полосы пропускания — что дает представление о том, сколько сигнала YAGI принимает на канале 39 и почему это такая проблема), поэтому сигнал YAGI был пропущен через полосовой фильтр канала 15 ( полосовой фильтр серии L / C), затем режекторный фильтр (аналогичный уже описанному режекторному фильтру канала 15), настроенный на канал 39.Режекторный фильтр эффективно отфильтровывает не только канал 39, но и все окружающие каналы в 30 и 40, так что, если YAGI принимает сильное отражение, это не повлияет на принимаемый сигнал.

И снова эта компоновка работала, но все еще не была идеальной (как отмечалось выше, выемка на канале 39 была недостаточно глубокой). В попытке создать лучший фильтр был построен четвертьволновой коаксиальный шлейф-фильтр (описанный на сайте ArcticPeak). Эти фильтры имеют ОЧЕНЬ глубокую выемку, намного превышающую -20 дБ (как описано на сайте HB9AMO), и должны быть способны полностью исключить канал 39, хотя настройка — это своего рода трюк.Конструкция фильтра описана на фото ниже:

Коаксиальный шлейф-фильтр на 620 МГц (канал 39). Построенный из кабеля RG-59, входящие и исходящие кабели (слева) имеют ответвления, и к ним присоединен открытый отрезок коаксиального кабеля. Длина заглушки имеет решающее значение.

Настройка критична и завершается простым обрезанием закороченного шлейфа (конец которого не подключен).
