Приспособление для заточки ножей своими руками

Правильно наточить нож вручную довольно сложно. Придется некоторое время нарабатывать привычку удерживать постоянный угол заточки, что совсем нелегко. Облегчить задачу может приспособление для заточки ножей. Есть фабричные варианты. Но за хорошие экземпляры надо отвалить пару сотен долларов, а это явно немало. Хорошая новость в том, что приспособления эти несложно изготовить своими руками. Причем многие самодельные точилки для ножей не хуже по функционалу, чем от именитых производителей, зато обходятся во много раз дешевле.

Основы заточки ножей

Содержание статьи

Ножи имеют разное применение и даже не обычной кухне их несколько. Есть для нарезки хлеба, других мягких продуктов, есть для разделки мяса, рубки костей, других твердых предметов. И это только бытовые. А ведь есть еще те, которые берут на охоту и рыбалку. Если вы присмотритесь, то увидите, что все они имеют разный угол заточки (это если их дома уже не точили). Именно угол заточки и есть самая важная характеристика, которая определяется назначением данного лезвия.

Устройство для заточки ножей значительно облегчит работу

Под каким углом

Угол заточки определяется исходя из основной области применения конкретного клинка:

  • Опасные бритвы затачивают под 8-12°. Такой малый угол позволяет после доводки без труда срезать волоски, но, при попытке резать что-то другое, лезвие очень быстро затупится.
  • Почти также остро затачивают филейные ножи — 10-15°.
  • Для разрезания продуктов питания лезвие лучше всего заточить под 15-20°.

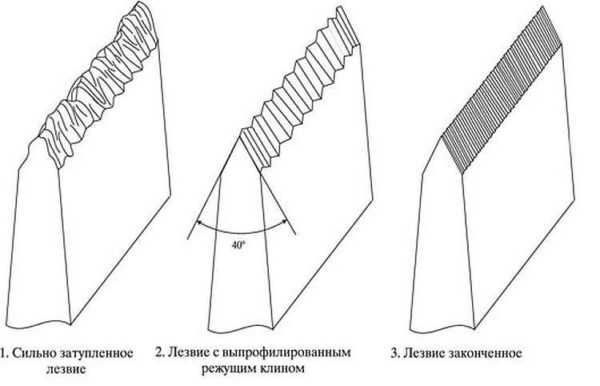

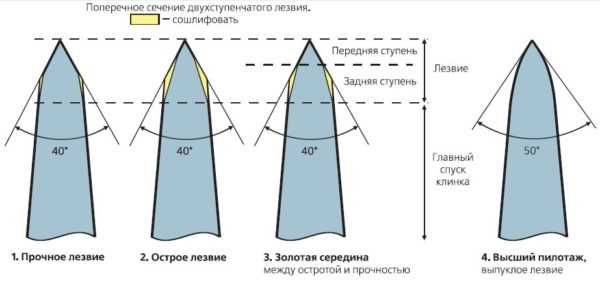

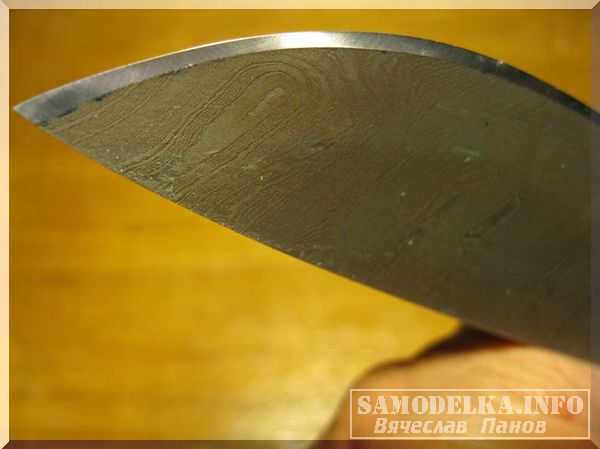

    Если посмотреть на лезвие при многократном увеличении увидим примерно следующую картину

  • Для охотничьих ножей и ножей общего назначения стоит выбрать угол от 20° до 25°. Режущая кромка такой остроты позволит не только разрезать мягкие продукты, но без особого труда справится с костями, древесиной и т.п. Некоторые производители охотничьих и ножей затачивают свои клинки в более широких пределах — 20-40°. Нож с лезвием в 40° режет намного хуже, зато лучше справляется с открыванием консервных банок или другой подобно работой.
  • Тяжелые ножи специального назначения (мачете, например) затачивают под 30-50°. Ими проблематично будет нарезать хлеб, но стволы, лианы и другие подобные предметы они рубят отлично.

Это общие рекомендации, введенные на основе многолетнего опыта. Есть, правда, варианты: некоторые клинки имеют несколько зон с разной заточкой. Это желает их более универсальными, но сложность заточки возрастает многократно.

Из сказанного следует, что приспособление для заточки ножей должно иметь возможность выставления требуемого угла заточки. И это — основная сложность при его проектировании и изготовлении.

Чем точить

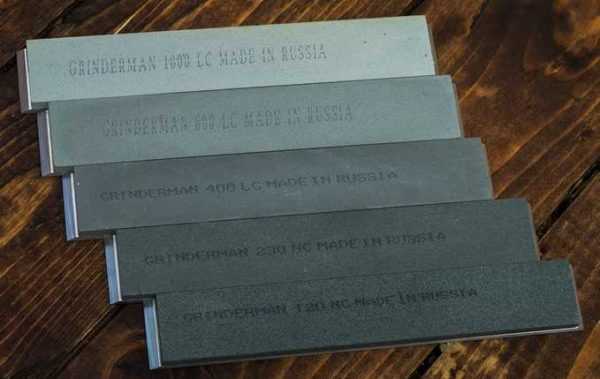

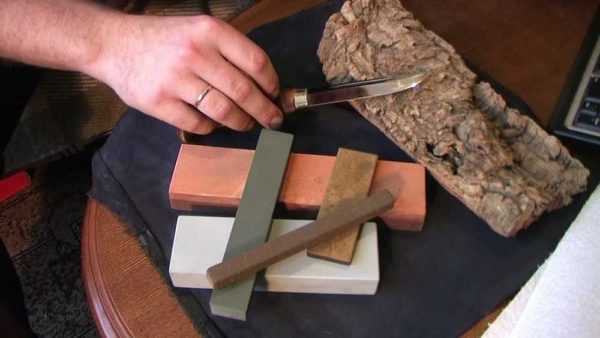

Для заточки ножей используют точильные камни различной зернистости. Их условно делят на грубые, средние и мелкие. Почему условно? Потому что в разных странах принято свое обозначение зернистости. Наиболее удобная классификация — по количеству зерен на единицу площади. Выражается она в цифрах: 300, 600, 1000 и т.д. Некоторые фирмы дублируют еще английскими терминами. Вот примерное деление:

  • 200-250 — очень грубый (extra coarse). Они для заточки ножей не используются.
  • 300-350 — грубые ( coarse). Применяют при профилировании режущей кромки поврежденного или очень затупленного лезвия. Если режущая кромка не имеет видимых изъянов и вы не планируете менять угол заточки, этот абразив использовать не стоит.
  • 400-500 — средние (medium). У многих производителей бруски такой зернистости отсутствуют, так как без них легко обойтись.
  • 600-700 — мелкий (fine). Основной тип брусков, которые используются при заточке ножей. На них и точат ножи, затупленные при обычной эксплуатации.
  • 1000-1200 — очень мелкий (ultra или extra fine). Ими доводят заточенное лезвие до зеркального блеска.

    Бруски для заточки ножей требуются со средним и мелким зерном, для доводки (полировки) можно взять еще уьтра-мелкий

Кроме зернистости различают точильные бруски еще по происхождению: есть они натурального происхождения (сланцы, корундовые и т.д.), есть керамические и алмазные. Какие лучше? Сказать сложно — дело вкуса, но натуральные быстрее стачиваются и редко бывают мелкозернистыми.

Натуральные вымачивают в воде перед применением или просто смачивают ею. Они воду впитывают и, при заточке, из воды и отделившихся частиц абразива на поверхности образуется абразивная паста, которая повышает эффективность заточки. Для тех же целей использовать можно специальное мало (honing oil) или смесь воды и мыла (кому что больше нравится). Вообще, с каждым из точильных камней надо пробовать все эти варианты и выбирать лучший.

Форма точильного камня для заточки ножей — брусок, причем желательно чтобы он его длина была намного больше длины лезвия — точить проще. Удобны бруски с двойным зерном — с одной стороны более крупный, с другой — более мелкий. Для заточки ножей обычного назначения достаточно иметь два бруска со средним зерном (разным) и два мелких (один можно очень мелкий).

Порядок ручной заточки

Приспособление для заточки ножей лишь облегчает процесс наведения кромки, потому знание приемов ручной заточки обязательно. Без них правильно заточить нож невозможно.

Порядок заточки ножей такой:

  • Первым берем брусок средней или крупной зернистости — по обстоятельствам, укладываем его на стол. Лучше, если он будет закреплен — не надо будет еще беспокоится о том, чтобы не сдвинуть при работе с места.
  • Вычисляем требуемый угол заточки — он равен половине выбранного угла. Примерно под таким углом держим лезвие. Теперь основная задача — удерживать этот угол постоянно.
  • Все движения при заточке ножа без сильного нажима. Плавно и равномерно.
  • Начинаем заточку движением «от себя». При этом за один проход лезвие должно «пройти» по камню от начала до конца. Тут тоже есть важный момент: в месте соприкосновения с брускомкромка должна быть перпендикулярна направлению движения. С прямой частью проблем нет — ведете прямо, но по мере приближения закругленного края, рукоятку приходится поворачивать чтобы сохранить перпендикулярность (смотрите фото).

    Процесс заточки ножа на бруске

  • По завершении движения острие должно остаться на поверхности бруска. Оно не должно сорваться, так как может затупиться острие, а также повредиться боковая его поверхность. Чтобы это было возможном, длина бруска должна быть в 1,5-2 раза длиннее лезвия. Тогда движение будет плавным и равномерным, как и должно быть.
  • После того как кончик ножа остановился, начинаем обратное движение.
  • Повторяем движения туда-обратно до тех пор, пока с обратной стороны лезвия не образуется заусенца — завернутая внутрь тоненькая кромка. Ее нащупывают пальцем, проводя перпендикулярно кромке (не вдоль — порежетесь). В идеале она должна быть ровной по всей длине лезвия. Если нет — прорабатывайте еще, причем не участками, где заусенцы нет, а по всей длине.
  • Когда заусенца есть, поворачиваете клинок на другую сторону и повторяете все тоже. Заусенца перейдет на другую сторону, но станет чуть меньше.

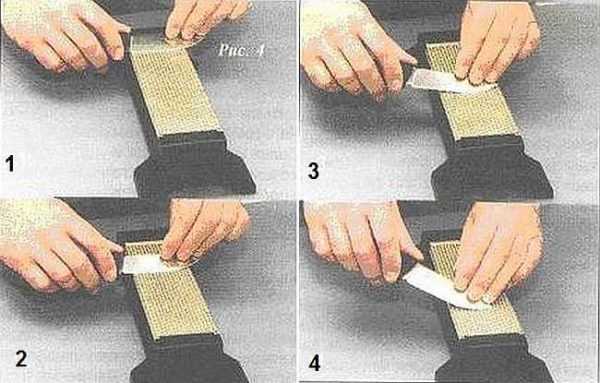

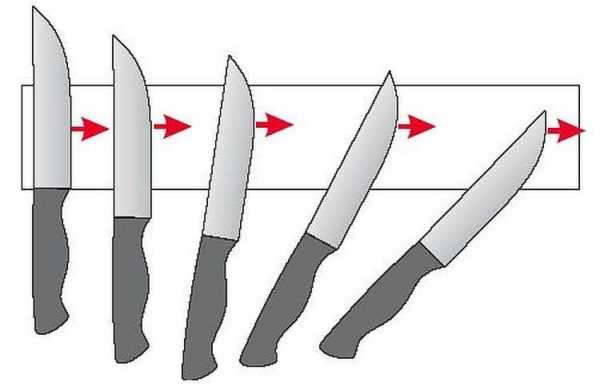

    Еще раз в графике — как точить нож правильно — движение лезвия по бруску

  • Меняете брусок, и движениями «от себя» продолжаете точить лезвие (обратного движения больше нет). Более мелкое зерно оставляет более мелкие бороздки на кромке и заусенец чуть меньше.
  • На том же точильном камне обрабатываете вторую сторону.
  • Меняете абразив на еще более мелкий. Снова все повторяете (движение все также — от себя). И так до тех пор, пока не добьетесь «зеркальности» кромки, а достигается она на очень мелком бруске. Это значит, что канавки, оставленные абразивом очень маленькие и режущая кромка достаточно отполирована чтобы хорошо резать.
  • Но даже после этого на обратной стороне лезвия осталась заусенца. Ее убираем на самом мелком бруске который у вас есть. Проделываем заученное уже движение «от себя» по одному разу для каждой стороны, постепенно уменьшая нажим. Таким образом получается свести заусенец до минимума, который почти не мешает работе.

На этом можно считать, что заточка ножа закончена. Некоторые еще доводят кромку на старом ремне. Кусок ремня можно закрепить на деревянном бруске (приклеить, не прибить), натереть пастой гои. Дальше несколько раз провести поочередно то одной, то другой стороной, но развернув режущей кромкой назад. Так заполировываются последние бороздки, оставленные абразивом и не «нарезается» при этом ремень.

Как сделать самодельное приспособление для заточки ножей

Все самодельные точилки для ножей решают главную задачу- они позволяют точно выдерживать заданный угол наклона бруска к лезвию, что очень важно для получения хорошей режущей кромки. Есть очень простые приспособления, есть немного сложнее, но позволяющие работать с большим комфортом. Выбирайте на свой вкус.

Одни из вариантов — из подручных средств

Простое устройство для заточки ножей

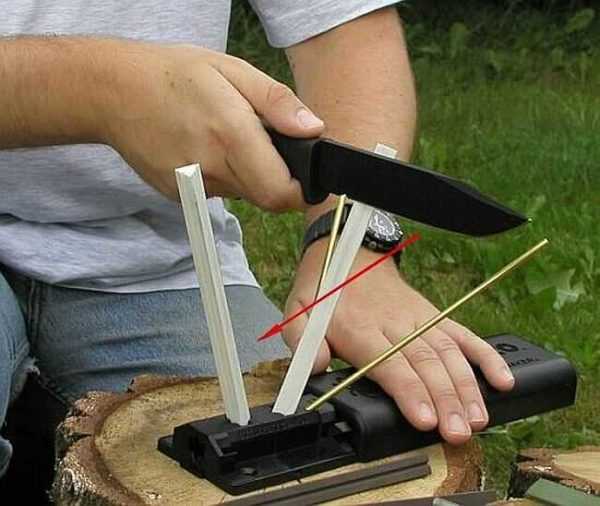

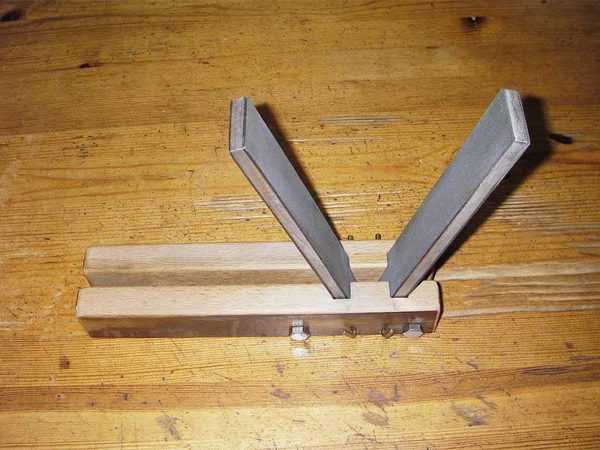

По сути это держатель для точильных брусков. Все элементарно: два треугольника из древесины, которые соединяются шпильками с «барашками». Между углами зажимается брусок под требуемым углом. Выставлять угол можно пользуясь транспортиром, специальной программой на смартфоне или пользуясь правилами тригонометрии (прямоугольный треугольник).

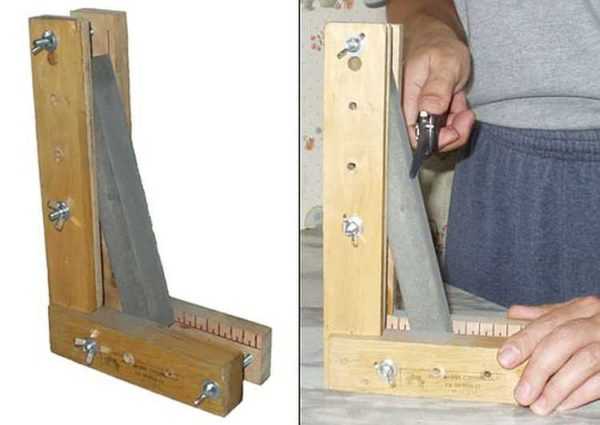

Устройство для заточки ножей — держатель абразива

При заточке на таком приспособлении нож надо держать все время направленным строго вертикально. Это намного проще, чем удерживать его под определенным углом.

Та же идея имеет другое воплощение: на надежном основании сделать подвижные держатели, в которые вставляются и закрепляются в нужном положении бруски. Фирменный прототип на фото ниже.

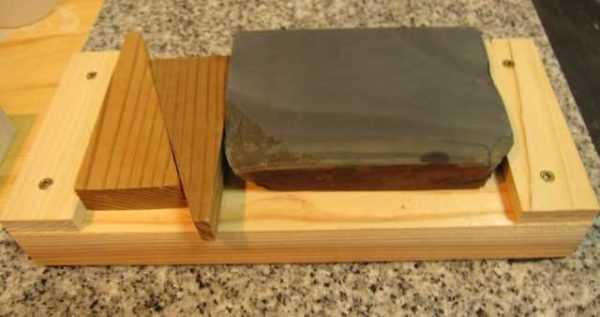

Держатель для брусков при заточке ножа

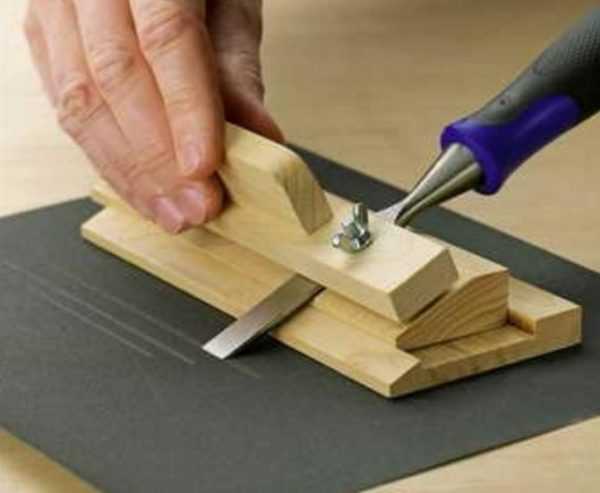

Самодельная приспособа для заточки ножей сделана из деревянных брусков. Получается она легкой, чтобы не двигалась с места, ее надо чем-то зафиксировать. Чтобы не держать рукой, можно использовать струбцины.

Поворотные держатели позволяют выставить заданный угол, а потом зафиксировать его с помощью «барашков»

Подобное приспособление для заточки ножей, конечно, облегчает работу, но все еще довольно тяжело выдерживать угол: надо все время контролировать вертикальность лезвия. Подобная привычка со временем вырабатывается, но начинать сложно.

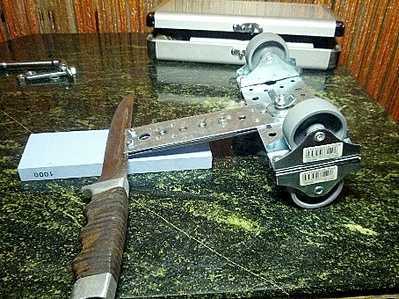

Приспособа на колесиках

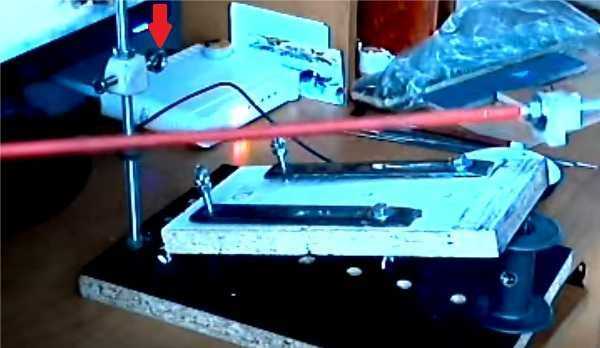

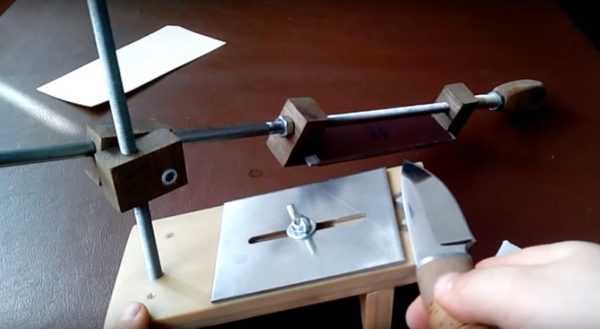

Интересный вариант ручной точилки для ножей с неподвижным бруском и тележкой на колесиках, на которой закрепляется нож. Он сделан на основе точилок для ножей стамесок и рубанков. С ножом такое приспособление работает тоже неплохо, но к заточке скругленного края надо приспособится.

Самодельный инструмент для заточки ножей на колесиках

В данном варианте, как в ручной заточке, брусок неподвижный, а движется лезвие ножа, закрепленного на подвижной тележке. Угол задается высотой расположения бруска относительно площадки, на которой крепится лезвие. Особенность данного устройства — нужно чтобы стол был ровным. Это может быть столешница из натурального камня, можно на обычный стол положить стекло.

В представленном выше варианте угол меняется незначительно, чего обычно достаточно для заточки однотипных ножей -кухонных, например. При необходимости конструкцию можно усовершенствовать, добавив держатели (на фото ниже).

Усовершенствованная модель

Все это реализуется очень просто, так как напоминает обычный конструктор: планки, в них отверстия, собирается все на болтах и винтах.

Чтобы обеспечить неподвижность бруска тоже есть приспособление.

Для фиксации бруска

Плюс всей этой конструкции, что легко нож разворачивать сохраняя перпендикулярность на скругленном участке, а также очень просто обрабатывать с другой стороны: надо перевернуть тележку. Для этого и сделаны четыре пары колес.

Самодельный ручной станок для заточки ножей

Чуть более сложные и гораздо более удобные самодельные устройства, которые сделаны на основе известных фирменных приспособлений. В них есть регулируемая площадка, на которой закрепляется нож. Площадка выставляется под заданным углом. Брусок крепится на подвижной штанге, прикрепленной к стойке.

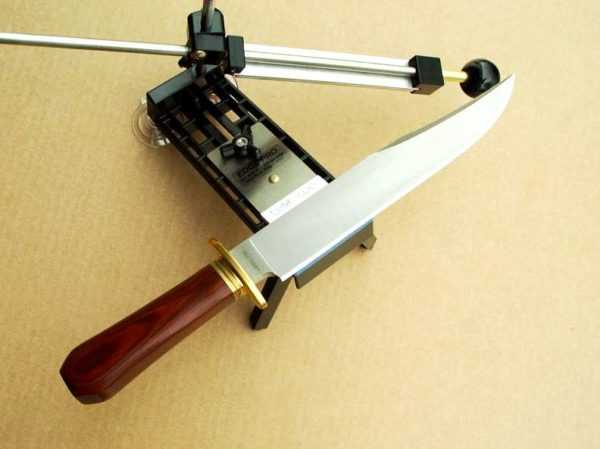

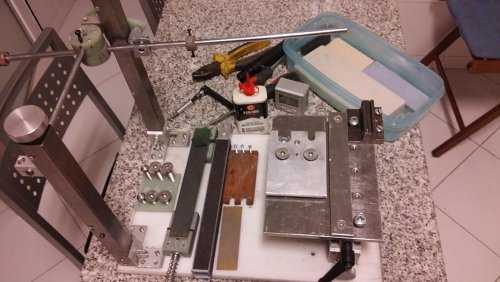

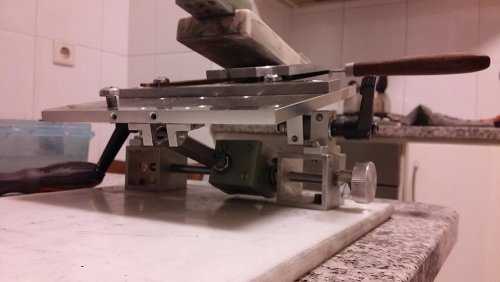

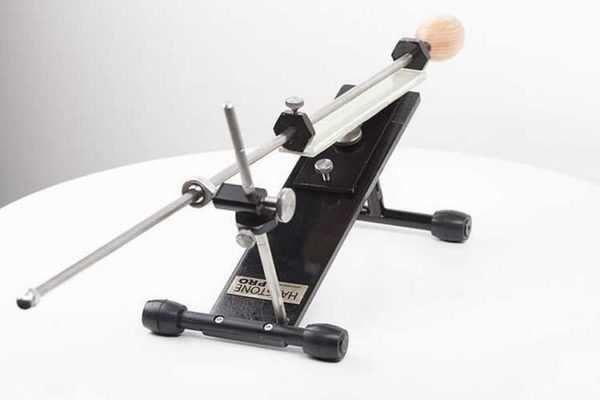

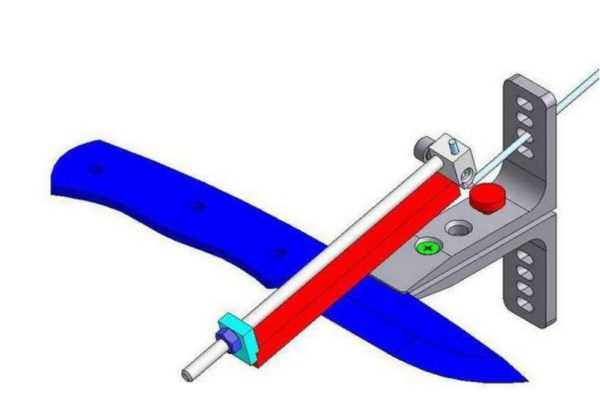

Одно из фирменных приспособлений для заточки ножей

Сделанные своими руками устройства в чем-то повторяют представленную выше конструкцию, но есть некоторые отличия. Есть много вариантов. Приведем некоторые.

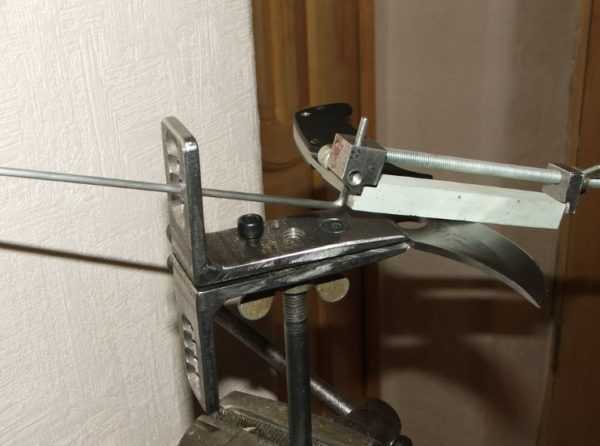

Вариант первый: неподвижная площадка, на которой закрепляется лезвие

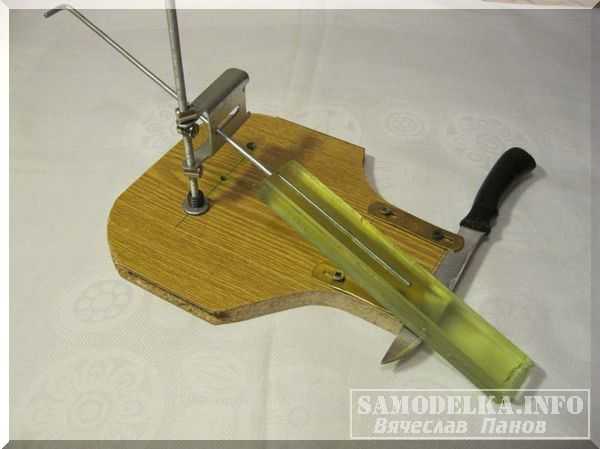

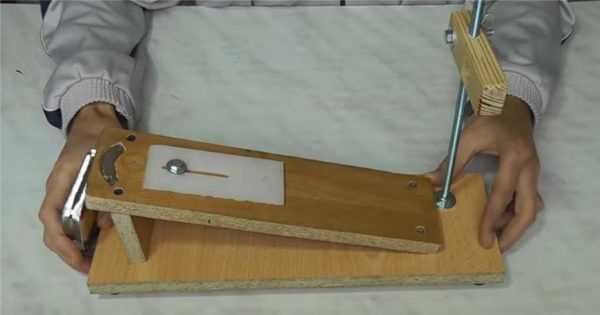

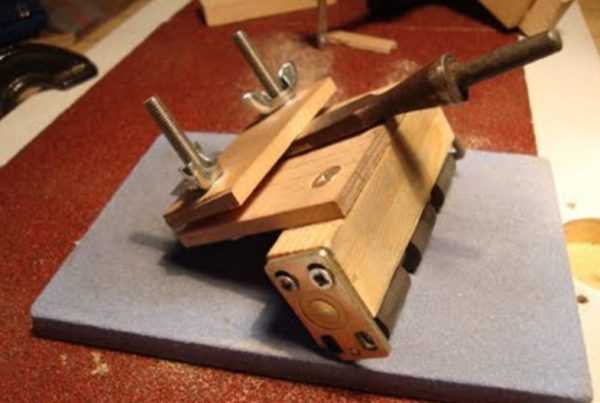

Это приспособление сделано из остатков ламината (можно использовать ДСП), двух стальных прутов диаметром 8 мм и подвижного крепления.

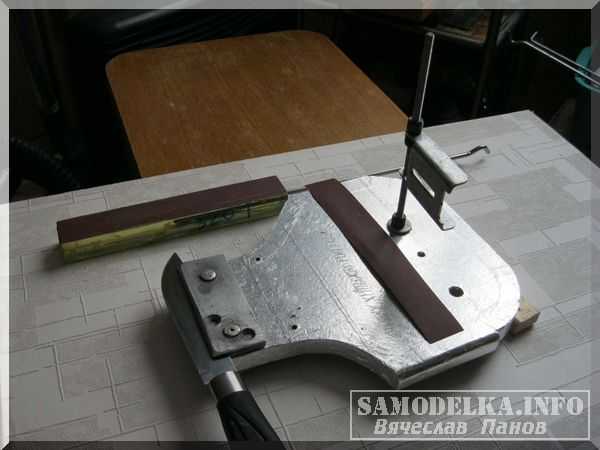

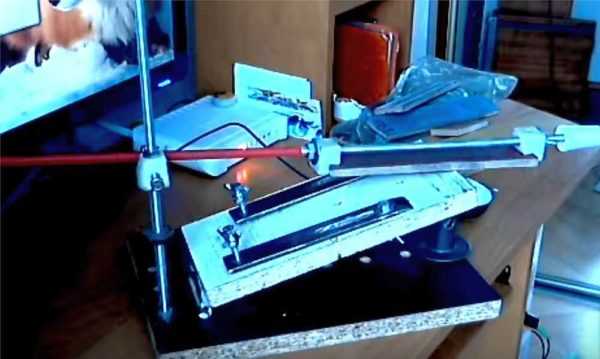

Общий вид приспособления для натачивания ножей

В данной конструкции есть неподвижная основа, которой на обычных петлях приделана площадка с фиксатором для ножа. Ближний край площадки можно приподнимать под каким-то углом, удобным для работы. Но в остальном она неподвижна.

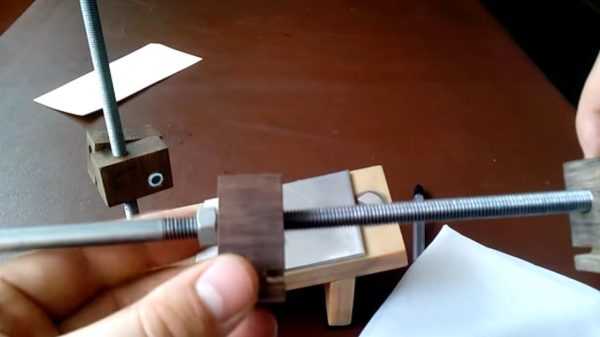

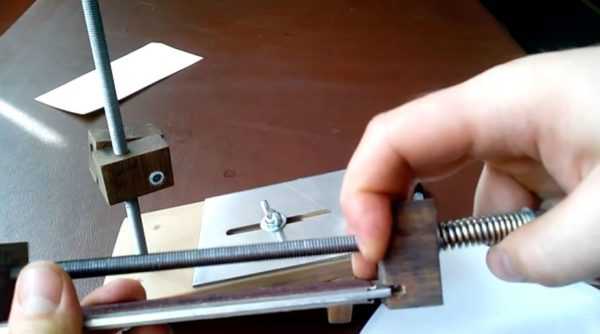

На вертикально установленном стальном пруте имеется подвижно установленный фиксатор, в котором сбоку приделана петля. В нее вставляется прут, на котором закрепляется брусок. Эта петля — простое, но не самое лучшее решение: нет жесткой фиксации, а значит угол будет «гулять».

Петля, в которую вставляется второй прут

Особое внимание стоит уделить фиксатору бруска. На пруте на некотором расстоянии от края (около 30-35 см) делают упор. Это будет неподвижный фиксатор. Второй делают подвижным, он фиксируется после установки бруска при помощи винта и нарезанной в корпусе держателя резьбы. Второй вариант — нарезать на стержне резьбу и поджимать установленный брусок при помощи гайки.

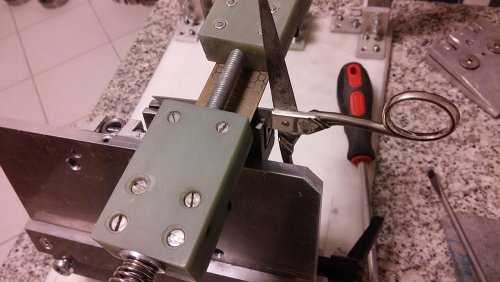

Держатель ножа — одна или две пластины из стали, закрепленные на подвижной площадке. Они закреплены подвижно — при помощи винтов и «барашков». Ослабив крепеж вставляют лезвие ножа, зажимают его. Сдвинуть его очень непросто. Затем, установив в петлю шпильку с закрепленным бруском, регулируют его высоту так, чтобы был выставлен требуемый угол.

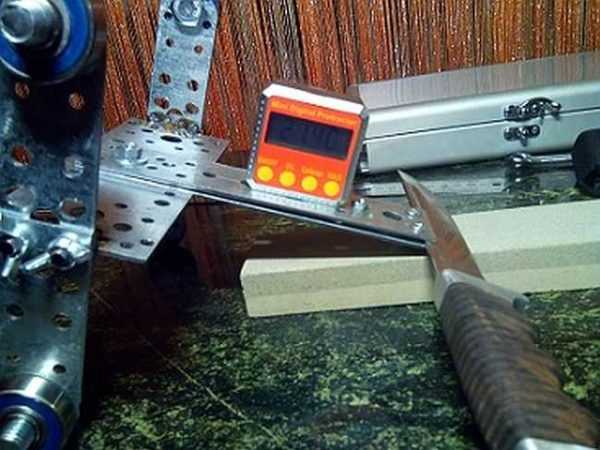

Выставление угла

Можно, как на фото, сделать шаблоны с нужными углами и добиваться совпадения плоскостей. После поперечная планка закрепляется, можно работать — проводить бруском в нужном направлении.



Данное приспособление для заточки ножей неплохо работает, вот только двигать абразив вдоль лезвия можно лишь при заточке кухонного ножа. Классическая заточка — движение перпендикулярно режущей кромке. На прямой части лезвия этого можно добиться. Если лезвие короткое, это будет почти перпендикулярно, но на скругленной части на неподвижном держателе такого не сделать. И этим недостатком «страдают» все подобные приспособления. Еще раз: они — отличный вариант для заточки кухонных ножей (ниже еще один неплохой вариант из той же серии).

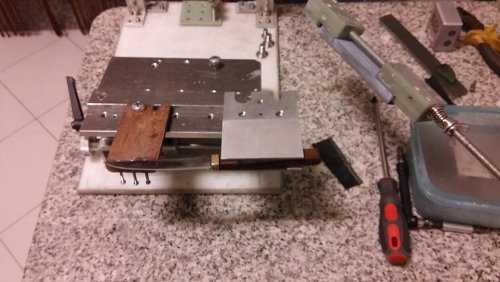

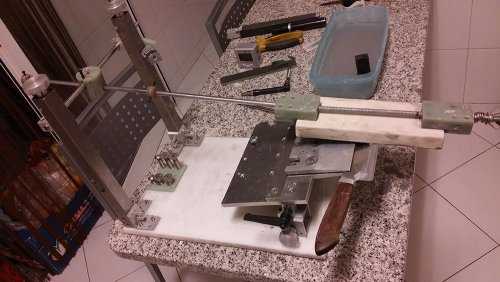

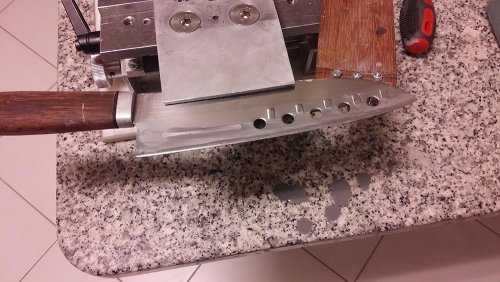

Вариант второй: с подвижной площадкой и магнитным держателем

В этом варианте самодельного приспособления для заточки ножей проблема предыдущих заточек решена. Тут неподвижной остается рама, которая задает угол движения бруска. Держатель бруска движется свободно по направляющей, выставленной под нужным углом. Нож крепится на подвижном столике. Можно, как в представленном варианте, сделать магнитный держатель, можно — обычный из пластины металла и «барашков». Столик двигаете так, чтобы движение абразива было перпендикулярно. Собственно, все есть в видео.

Одно уточнение: в данном случает очень важно, чтобы поверхность, по которой движется столик с закрепленным ножом, была горизонтальная и ровная. Можно подложить стекло или использовать полимерную столешницу (мраморная тоже пойдет).

stroychik.ru

Точилка для ножей своими руками

Приветствую, Самоделкины!
Сегодня хочу вам показать, как можно из тех материалов, что есть (или по крайней мере должны быть) практически в каждой мастерской, сделать отличное приспособление для ровной заточки ножей.

Изначально мастер хотел купить готовый прибор для заточки ножей в Китае (а именно в интернет магазине Алиэкспресс), но подумал почему бы не попробовать сделать такую точилку самому своими руками. Тем более цены на данный товар у китайских друзей немаленькие.

Собственно, автор данной самоделки посмотрев в интернете довольно много видео о том, как и из чего изготавливают различные точилки для ножей, и уже на основе них, сделал и свою точилку.

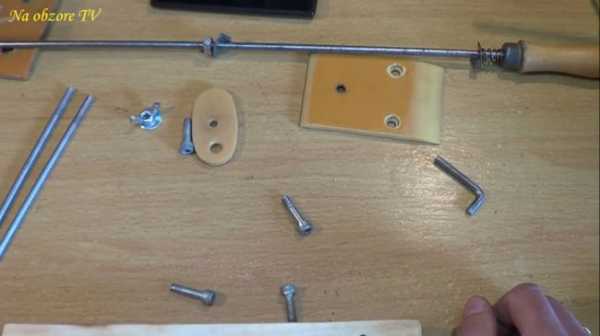

Для самостоятельного изготовления понадобятся следующие материалы и инструменты:
1. Обыкновенная доска;
2. Наждачная бумага;
3. Шуруповерт;
4. Молоток;
5. Толстый электрод 1 шт;
6. Электролобзик;
7. Кусок ламината;
8. Болтики и гайки;
9. Деревянная ручка;
10. Шестигранный ключ;
11. Фторопласт или текстолит (стеклотекстолит).


Давайте приступим собственно к изготовлению точилки.
Для начала возьмем обыкновенную доску и выпилим из нее кусочек. Затем необходимо обработать получившуюся деревянную заготовку, а именно зашлифовать ее с помощью наждачной бумаги.

Она будет служить основанием нашего самодельного точильного приспособления.
По размерам она получается у нас 26 см в длину, в ширину заготовка получилась 6.5 см, а высота деревянного основания составляет 2 см.

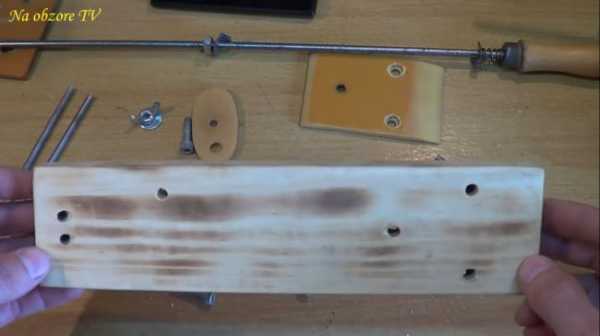

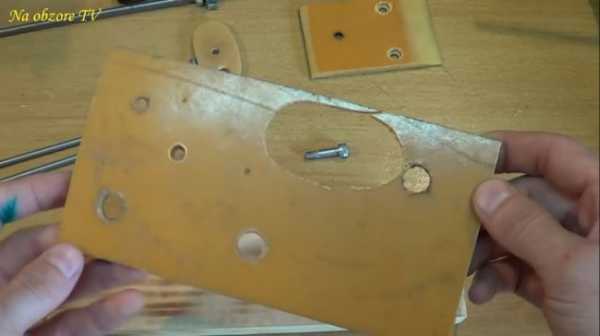

Также в этой доске необходимо проделать отверстия. Всего данная деталь будущего изделия будет иметь 6 сквозных отверстий. Сверлим 2 отверстия для самой стойки (о ней чуть позже). Рядом сверлим еще одно отверстие меньшего диаметра, а также с другой стороны доски сверлим еще 3 отверстия, которые будут служить для крепления прижимной пластины.

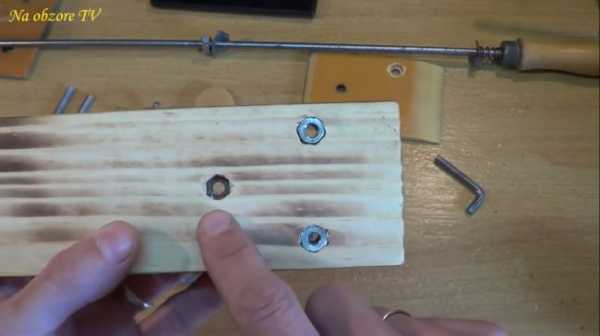

В проделанные отверстия вставляем гаечки.

Эти гаечки в дальнейшем можно будет посадить на клей, чтобы они не выпадали, но пока все и так стоит вроде бы достаточно плотненько.
Затем займемся изготовлением самой направляющей стойки. Ее мастер сделал из обычного толстого электрода. Его необходимо согнуть пополам. Далее с помощью молотка автор отбил от сварочного электрода всю верхнюю часть и зашлифовал его. Кстати, шлифовать можно и с помощью обыкновенного шуруповёрта. Для этого просто вставляем электрод в зажимной патрон шуруповерта и держа в руке наждачную бумагу шлифуем изделие.



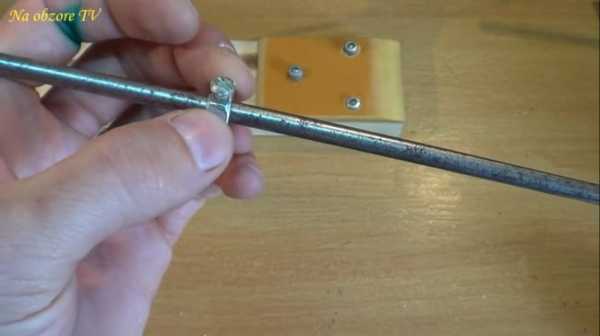

На данном этапе получившуюся из электрода заготовку (направляющая стойка) вставляем вот в эти два отверстия.
Вставляем не под прямым углом, а под небольшим наклоном. Угол направляющей составляет где-то от 65 до 70 градусов.

Садится все довольно плотненько, но также для большей надежности нашей конструкции, в дальнейшем можно будет посадить направляющую стойку на эпоксидный клей, либо же на какой-нибудь другой клей, либо на что-то ещё.

Далее автор решил использовать вот такой вот кусочек фторопласта.



Но возможно мастер ошибается и это не фторопласт. Фторопласт чаще всего белый и скользкий какой-то. Скорее всего это текстолит или стеклотекстолит. Но по сути не так уж это и важно. Главное, что этот материал довольно таки жесткий и не стирается.
Из этого куска (фторопласта или не фторопласта), автор выпилил своеобразную прижимную пластину. В ней он сделал отверстия, а также небольшие потаи, для того чтобы шляпки немножко заходили в глубь пластины.

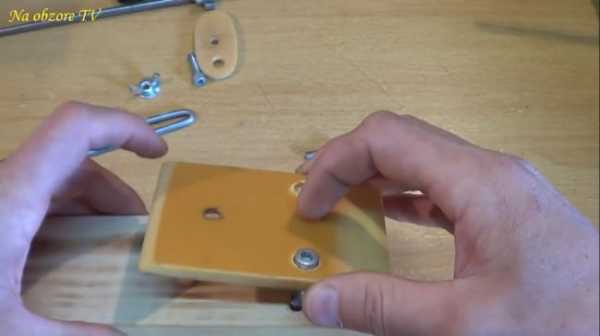

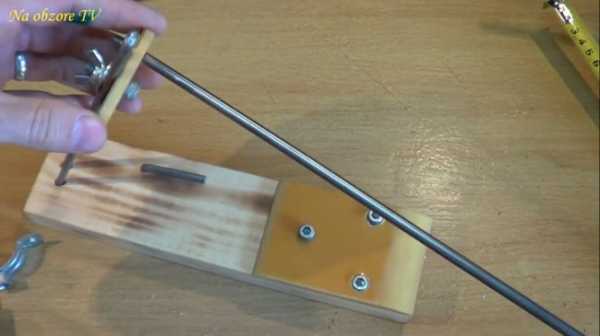

Потом эту пластину ставим на изготовленное ранее деревянное основание. Закрепляем с помощью винтиков.

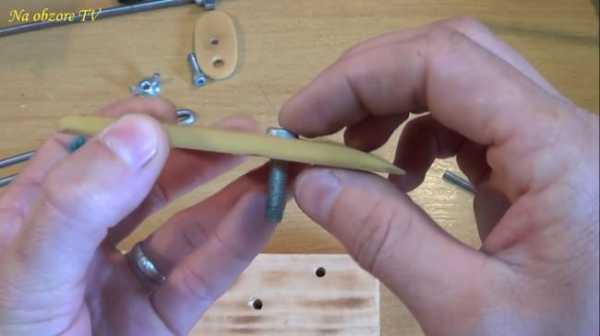

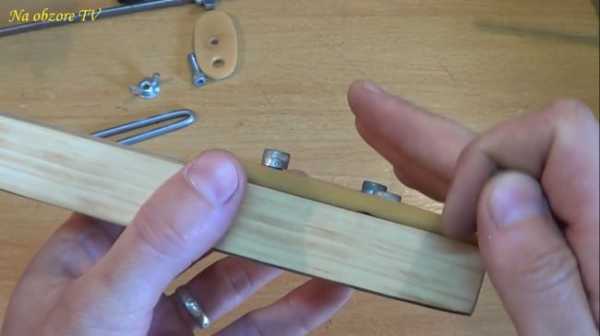

Винтики автор взял под шестигранный ключ. Также мастер сделал небольшое отверстие в основании будущей точилки ножей, чтобы этот ключ был всегда в этой точилке.

Все это дело зажимается и их (винтиков) фактически не видно на пластине.
А вот здесь, мастер потаи делать не стал, так как заточная часть инструмента этого винта не будет касаться.

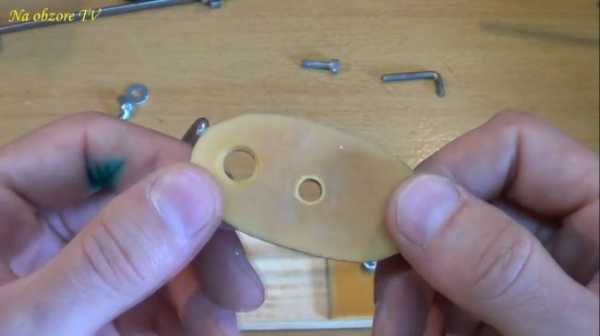

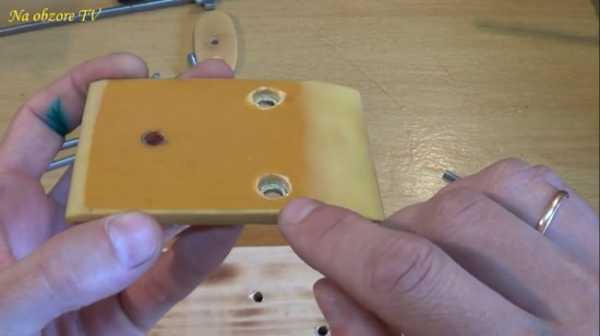

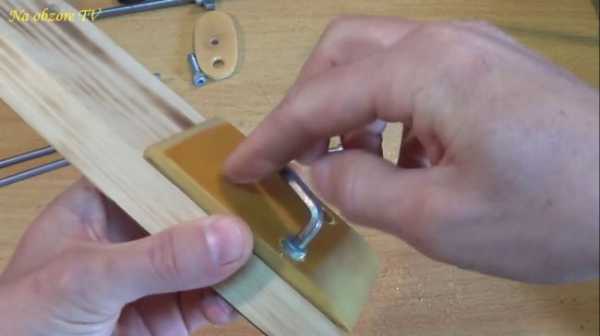

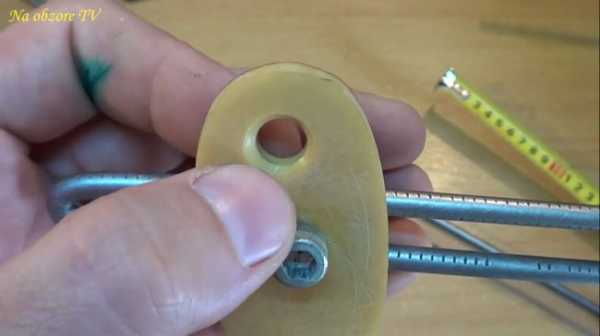

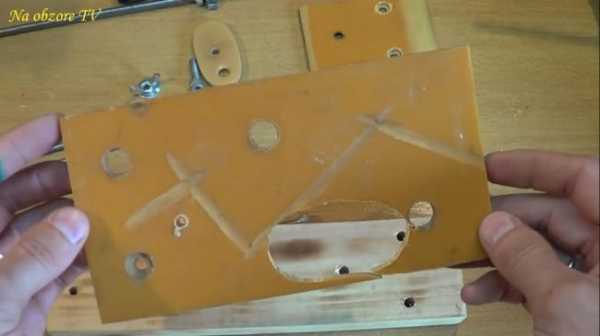

Далее из того же фторопласта автор сделал такую пластиночку.

В этой пластинке проделал 2 отверстия под тот же самый шестигранный винтик.

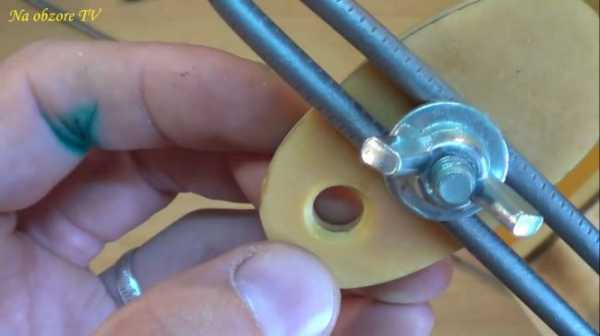

Далее все это дело ставится сюда и прижимается с помощью барашка.

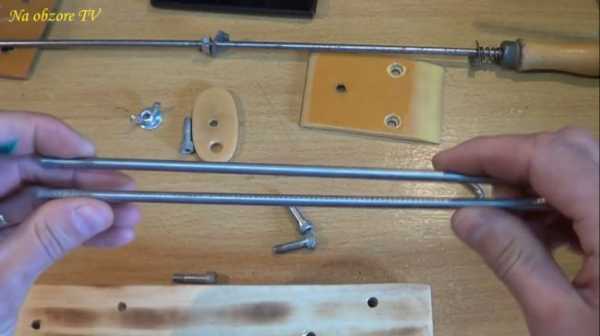

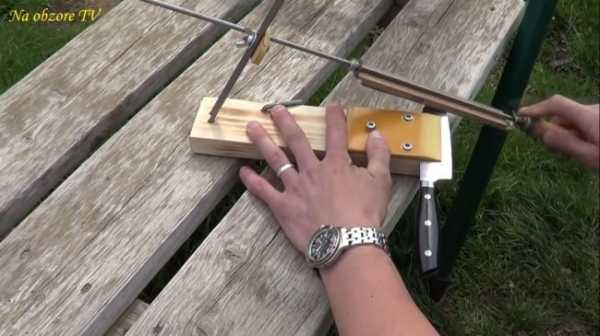

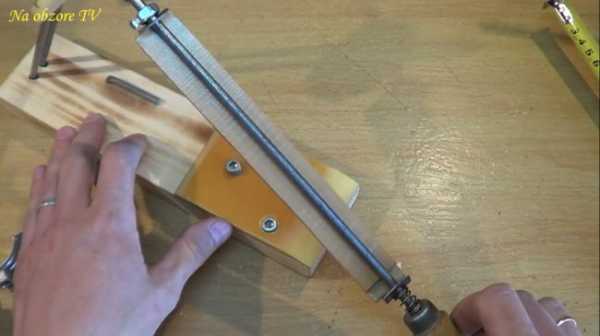

Затем мастер изготовил вот такую вот направляющую для заточных камней.

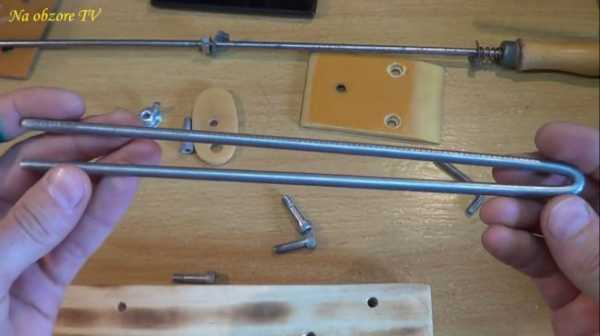

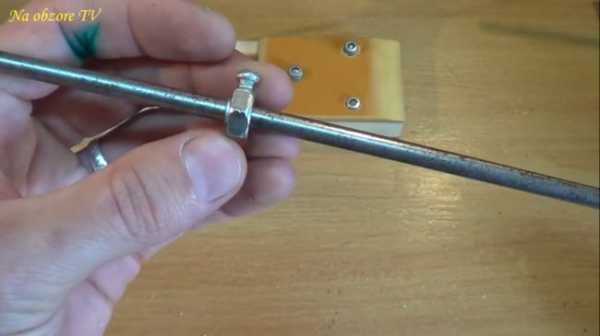

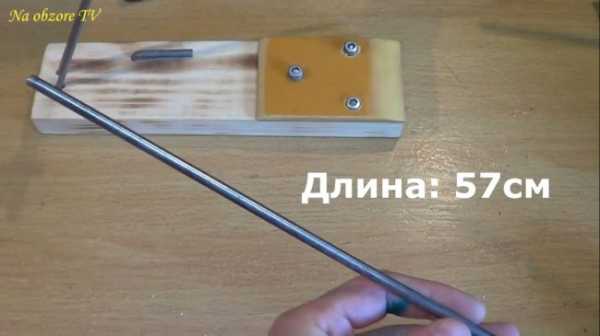

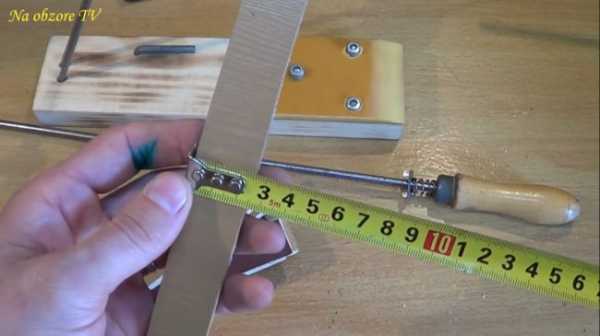

Длина направляющей составляет 57 см. Ее автор сделал из обычного стального прутка. Также его зачистил. А на один из концов поставил вот такую ручку (вроде бы от советского старого напильника).

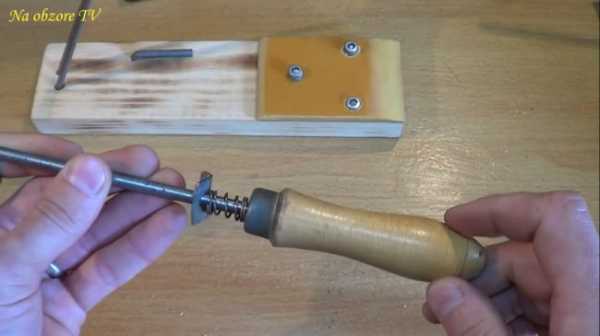

Также можно усилить это соединение посадив деревянную ручку от напильника на клей, но она здесь и сама довольно плотно зашла, ничего не выпадает.

По поводу крепления самих заточных камней. Автор взял небольшой кусочек хомута, обрезал его и сделал отверстия. В итоге получились вот такие вот уголочки, два одинаковых.


А здесь поставил гайку с нарезанной резьбой и зажимным винтиком.

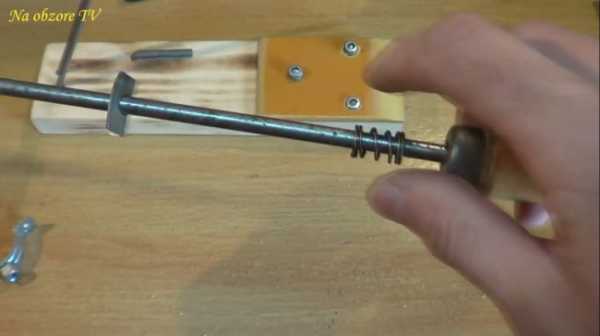

Так же на направляющую мастер поставил пружинку, для того чтобы можно было менять заточные камни, не отвинчивая при этом гайку с зажимным винтиком.

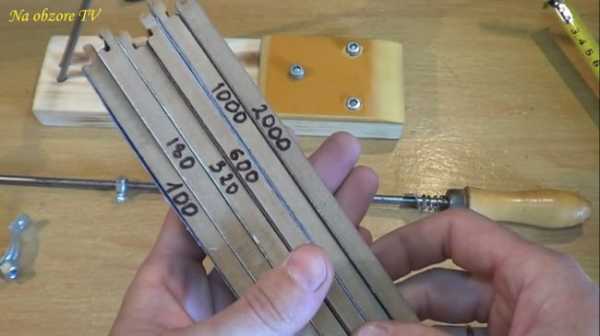

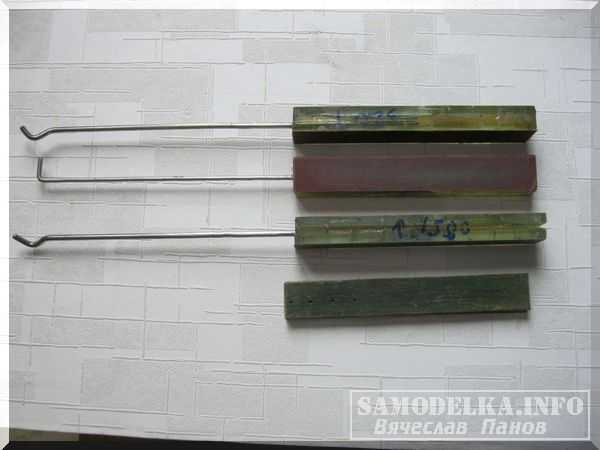

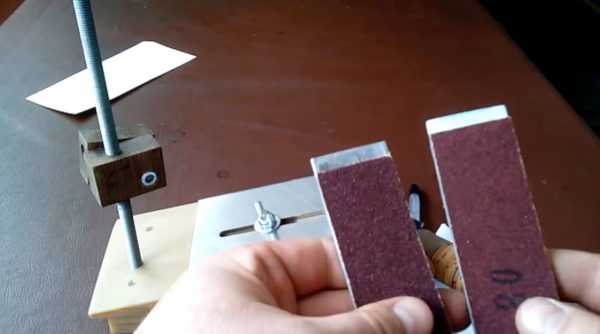

Сами заточные камни, а вернее основание для этих камней, автор сделал из обычного куска ламината. Просто порезав его на полоски.

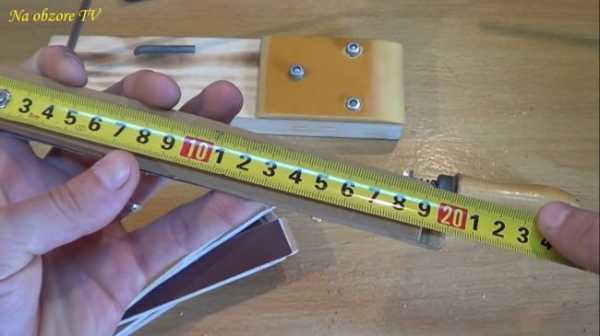

Ширина полосок получается у нас 2,5 см, а длина где-то 20 см.


На кусочках ламината уже есть готовые пазики, собственно куда и будут становиться уголки направляющей части устройства.

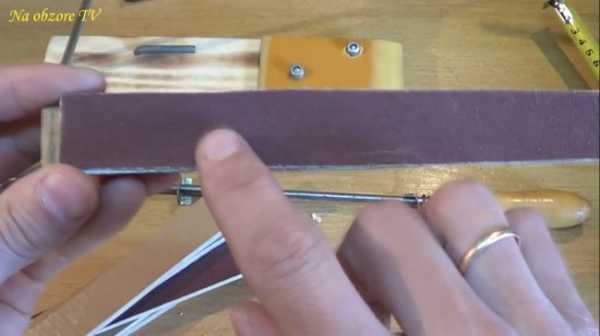

Затем автор наклеил наждачную бумагу на кусочки ламината с помощью двустороннего скотча и подписал какая из них где. И, собственно, вот так это все получилось:


Ставится все это дело достаточно легко. Пазиком ламината попадаем в один уголок направляющей, а вторым уголком при помощи пружинки прижимаем точильный камень.

Все. Ничего никуда не выпадает. Все лежит ровненько и довольно плотно.

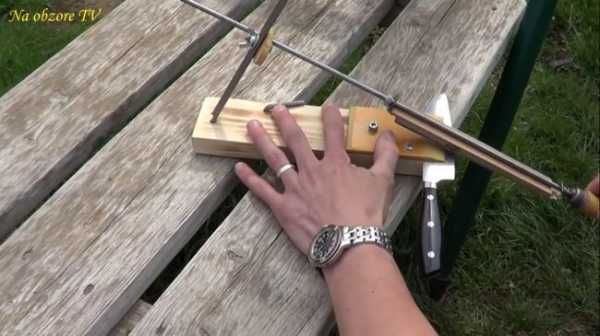

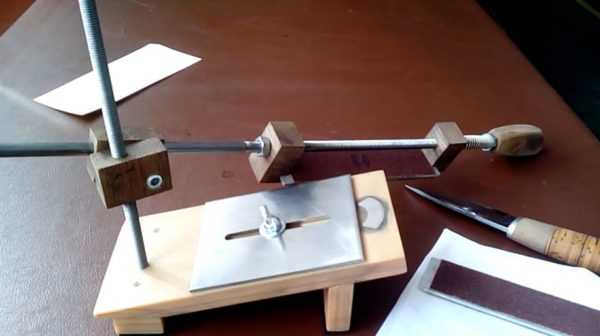

Давайте продолжим собирать дальше наше устройство. Вставляем направляющую с закрепленным на ней заточным камнем в заранее подготовленное для нее отверстие, и можно смело начинать процесс заточки ножа.


Ход довольно большой за счет того, что здесь автор снял небольшую фаску с обеих сторон.


За счет этого ход увеличился. Нож мы ставим вот сюда.

Для этого сначала ослабляем, а после установки ножа зажимаем винтики.
Зажимается все очень и очень плотно, нож не выпадает.

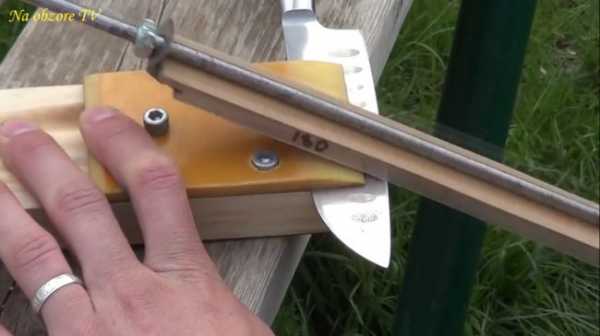

Ну а сейчас, давайте попробуем заточить данный нож и посмотрим, что же из этого получится.

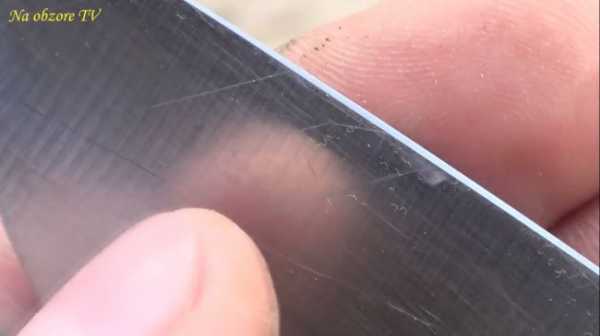

Ну и собственно вот такая получилась заточка.


Пойдемте испытаем на листе бумаге, например.

Отлично! А справится ли такой нож с пластиковой бутылкой наполненной водой? Сейчас узнаем.

Режет очень хорошо, нож острый. Так что точилочкой автор остался доволен. Единственный минус какой он в ней заметил, только то, что не сделал такую точилку намного раньше. Все остальное — одни плюсы.

Благодарю за внимание. До новых встреч!

Видео:


Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Точилка для ножей своими руками

При многократном использовании ножей каждая хозяйка сталкивается с проблемой, когда они начинают тупиться и работать ими становится просто невозможно. К тому же это небезопасно, так как нож может соскользнуть при резке и травмировать вас. Чтобы этого не произошло, ножи следует точить своевременно при помощи специального точильного приспособления.

Приобрести точилку для ножа можно в ближайшем хозяйственном магазине или на рынке, где вам предложат различные виды устройств. Выбрать придется самостоятельно. Но, чтобы не ошибиться, нужно знать, как их правильно оценить в плане удобства и качества эксплуатации.

Не всегда предлагаемые варианты устраивают потребителей, поэтому многие изготавливают точилки своими руками, используя специальные камни, инструмент и чертежные наброски с размерами. На фото представлены варианты самодельных точилок для ножей.

Краткое содержимое статьи:

Особенности заточки ножей

При затачивании ножей главное сделать правильный угол соприкосновения граней лезвий, чтобы они служили вам долго и эффективно. Поэтому, самостоятельно затачивая ножи, необходимо сохранить имеющийся угол наклона лезвий.

Каждому лезвию ножа характерны собственные оптимальные углы наклона:

  • от 10 до 15 градусов – для медицинского скальпеля или опасной бритвы;
  • от 15 до 20 градусов – для бытовых ножей, используемых для резки хлебных изделий, овощей или фруктов;
  • от 20 до 25 градусов – для ножей многофункционального использования для резки разнообразных продуктов;
  • от 25 до 30 градусов – для надежных спутников охотников и туристов в дальних походах;
  • от 30 до 40 градусов – для резки материалов, отличающихся особой твердостью.

Чтобы заточить правильный угол лезвия, вам не обойтись без специальных приспособлений, так как вручную это сделать затруднительно.

Конструкция таковых приспособлений не сложная, поэтому её легко и быстро изготовить самостоятельно, а подробные инструкции для изготовления точилок можно позаимствовать из Интернета.

Виды точилок для ножей

Из немаленького ассортимента разнообразных видов точилок для ножей выбрать нужный вариант для себя достаточно просто.

Основными элементами точильного приспособления являются упор для фиксации ножа и абразивный брусок, в качестве которого применяют готовые абразивные материалы (камни) или собственного изготовления. Но прежде чем приниматься за работу нужно узнать, как правильно сделать точилку для ножей своими руками.

Разновидности камней для заточки

Существует несколько разновидностей точильных камней:

  • водные. Камни для заточки, используемые в воде, меньше стираются в процессе эксплуатации.
  • масляные. По строению и конфигурации аналогичны водным, но с более маслянистой поверхностью.
  • природные. Для их изготовления используют только натуральное сырьё с предварительной обработкой в процессе производства.
  • искусственные. В этом случае название говорит само за себя, т. е. абразивный материал создается искусственно.
  • резиновые. Встречаются не так часто, как предыдущие, к тому же в процессе применения они неудобны.

Из чего можно сделать точилку для заточки

Чтобы сделать точильный брусок своими руками, можно воспользоваться самым простым способом. Возьмите небольшую стеклянную пластину прямоугольной формы толщиной около 5 мм. Используя двусторонний скотч зафиксируйте на ней с обеих сторон полоски наждачной бумаги крупной и средней зернистости.

Брусок готов к эксплуатации, по мере необходимости изношенную наждачку можно легко заменить новой. Этот способ является самым бюджетным по стоимости.

К недостаткам этого приспособления можно отнести:

  • быстрое изнашивание абразива и хрупкость изделия (при закреплении бруса нужно быть аккуратными, что стекло не треснуло).
  • возможный перегрев материала при быстрых движениях в процессе заточки.

Лучшие идеи точилок для ножей вы найдете на соответствующих сайтах.

Бруски из дерева

Этот способ изготовления инструмента для затачивания ножей также является простым и доступным каждому. Вам потребуется четыре одинаковых бруска: два абразивных и два деревянных.

В начале работы отшлифуйте наждачкой бруски из дерева, чтобы их поверхность стала гладкой без заусениц. Сделайте разметку бруска в соответствии с необходимым углом наклона. Приложите точильный камень и наметьте его ширину на бруске из дерева.

Обратите внимание!

Произведите по наметке пропилы глубиной 1,5 см и вставьте абразивы в пазы. Закрепите камни при помощи болтов. Закрепленный снизу кусок резины придаст конструкции устойчивость.

Кроме того, своими руками можно изготовить регулируемую точилку, но о том, как это сделать расскажет следующая статья.

Фото точилок для ножей своими руками

Обратите внимание!

Обратите внимание!

Также рекомендуем просмотреть:

Помогите проекту, поделитесь в соцсетях 😉

sdelatlegko.ru

Приспособление для заточки ножей своими руками

В домашнем хозяйстве всегда есть режущие, пилящие и строгающие инструменты. В ходе работ острота теряется, и лезвия приходится восстанавливать. Можно отдавать ножи – рубанки в мастерскую, но на это тратятся деньги, и уходит лишнее время. Поэтому домашние мастера предпочитают затачивать инструмент своими руками.

Важно! Затачивать можно только лезвия с определенной степенью закалки. Если режущая часть имеет твердость выше 55 HRC, ее нельзя точить подручными инструментами.

Вы можете купить приспособление для заточки ножей или иной домашней утвари в магазине. Сэкономите время, но потратите немалую сумму – хорошие заточки стоят дорого.

Кстати, существуют разные мнения по поводу того, как называется приспособление для заточки ножей. Наждак, оселок, брусок, точило, мусат…

Эти определения могут обозначать один и тот же предмет, или разные изделия? Об этом, и о том, как самому изготовить такое устройство, мы расскажем в статье.

С момента появления режущих предметов (оружие, ножи, топоры), человек искал способ восстановить остроту кромки. В бронзовый и медный век это было просто.

Самодельная точилка для ножей сделана своими руками. Нож режет бумагу как бритва! Простая конструкция доступна для изготовления в домашних условиях.

Мягкие металлы правились любым камнем. С появлением стальных клинков, для затачивания использовались специальные породы, как правило, вулканического происхождения.

Некоторые из них используются и сегодня: американский «арканзас» и японский «водный камень». Это дорогие приспособления, поэтому большинством мастеров используются искусственные наждаки.

Простым точильным камнем можно наточить и нож, и режущую кромку рубанка. Однако качество оставит желать лучшего.

Золотое правило заточки: Каждое лезвие имеет свой угол кромки, и он не должен меняться по всей длине.

Этот принцип лежит в устройстве всех точильных приспособлений. Выполняя это правило, можно самостоятельно изготовить такое устройство.

Приспособление для заточки ножей своими руками – чертежи, разновидности

Чтобы кромка лезвия обрабатывалась равномерно, необходимо несколько условий:

  1. Фиксация лезвия, одновременно надежная, и без излишней нагрузки. Металл не должен повредиться в тисках
  2. Установка определенного угла для бруска. При перемещении вдоль кромки ножа, угол не должен меняться
  3. Возможность устанавливать разные углы заточки. Вы можете обрабатывать различный инструмент, а некоторые виды ножей имеют ступенчатую структуру.

Устройство для линейной заточки бруском

Для изготовления понадобятся:

  • Фанера или ламинированная ДСП
  • Стальная шпилька с резьбой по всей длине, диаметр 6-8 мм
  • Брусок текстолита или эбонита. Можно заменить твердой древесиной – бук, дуб
  • Алюминиевая пластина 3-5 мм толщиной
  • Крепеж – болты, гайки (лучше барашковые)
  • Неодимовый магнит от старого компьютерного HDD.

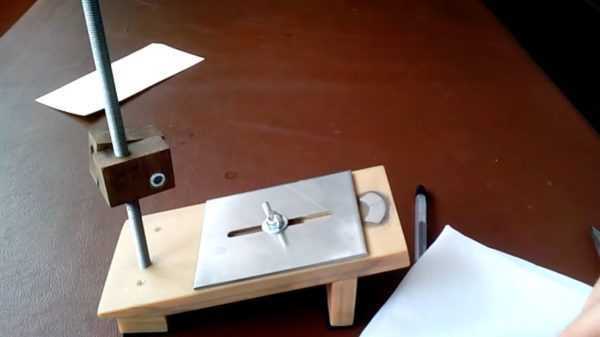

Станина

Из фанеры собираем станину, опирающуюся на ножки под углом 15°-20°. В ту часть, которая ниже, закручиваем шпильку длиной 30-40 см. Для прочности можно резьбу закрепить клеем или герметиком.

Посредине рабочей поверхности закрепляем алюминиевую пластину. Предварительно в ней проделываем паз, по диаметру фиксирующего болта. Алюминий нужен чтобы не повредить стальное лезвие ножа.

Рычаг для крепления ножа
  1. Изготавливаем рычаг для закрепления наждака. Он собирается из оставшейся части шпильки. Из двух текстолитовых брусков выпиливаем держатели бруска. С одной стороны упор зафиксирован гайкой.
  2. Со стороны рукоятки удобнее сделать подпружиненный блок – для быстрой смены наждака.
  3. В качестве основного элемента используем самодельные бруски – на алюминиевую пластину приклеиваем наждачную бумагу с разной зернистостью. Такие приспособления легко фиксируются в рычаге.

    Особенностью конструкции является шарнир с двумя степенями свободы. Он собирается из двух одинаковых брусков текстолита. Один накручивается на вертикальную шпильку, и служит одновременно горизонтальной поворотной осью, и регулятором высоты опоры рычага (так устанавливается угол заточки).
Сборка всех элементов

Второй брусок, с горизонтальным отверстием под рычаг, прикручивается к первому. Так обеспечивается свободное перемещение рычага по вертикали.

Нож можно зажать при помощи пластины, или закрепить на неодимовом магните. При снятии первого слоя грубым наждаком, лезвие следует крепко зафиксировать.

Для доводки можно устанавливать лезвие на магнит и производить заточку с малым усилием. Подкову магнита следует утопить вровень со столешницей, и приклеить эпоксидным клеем.

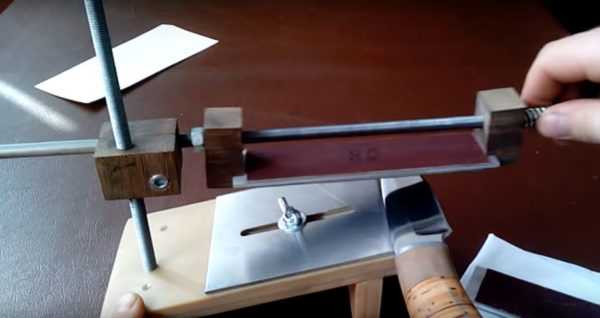

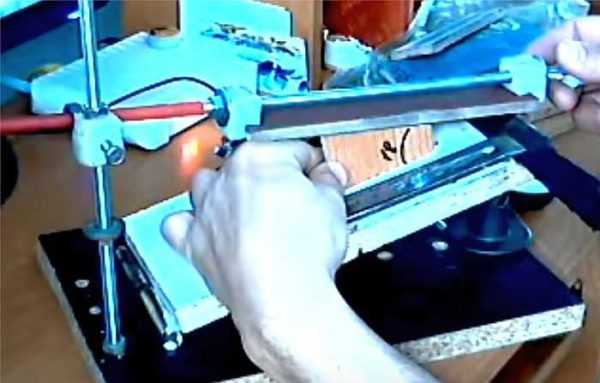

Самодельное приспособление для заточки ножей готово. Выставляем необходимый угол атаки, и плавными движениями вдоль лезвия точим кромку.

Точилка для ножей своими руками — видео с пояснениями и примером изготовления

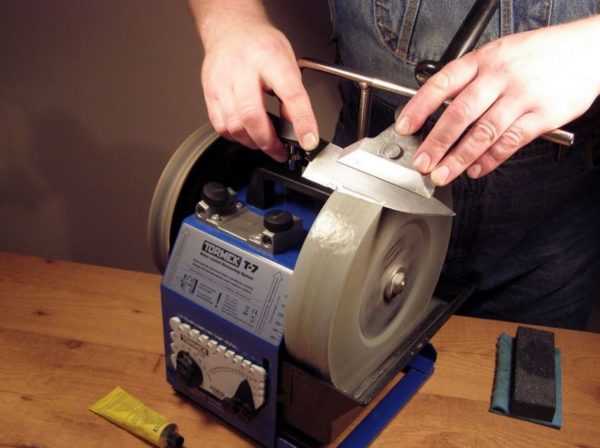

Приспособление для заточки ножей на электроточиле

Электрический наждак не только ускоряет работу, но и позволяет получить качественный вогнутый профиль кромки лезвия. Это так называемая доловая заточка. Получить такую форму на линейном бруске не получится, поэтому эти два приспособления не заменяют, а дополняют друг друга.

Металлический упор с фиксацией

Важно! Если при работе с ручным точильным приспособлением, вы полностью контролируете интенсивность процесса, то высокой скоростью вращения наждачного круга можно испортить нож.

От трения, металл на острие нагревается, происходит «отпуск» закалки. Сталь теряет твердость и стачивается рваными краями. Еще одна проблема – «отпущенный» нож быстро теряет остроту. Поэтому на электроточиле следует работать осторожно. Подносить лезвие на короткое время, и делать перерывы для остывания.

В таком режиме тяжело выдержать постоянный угол, поэтому фиксация ножа обязательна.

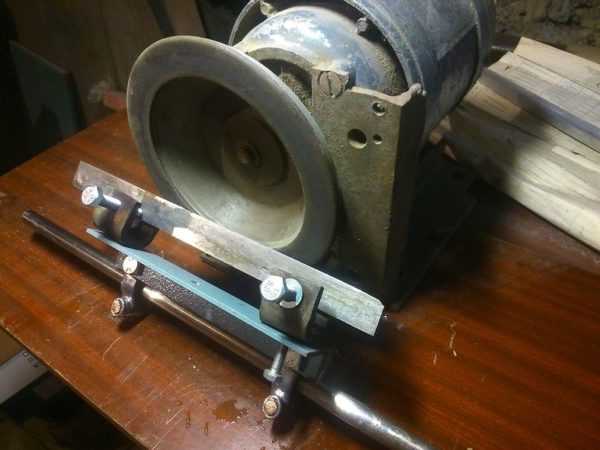

Конструкция довольно проста – вдоль оси вращения наждака расположена направляющая, по которой движется каретка с ножом. Угол выдерживается механически, а усилие определяет оператор.

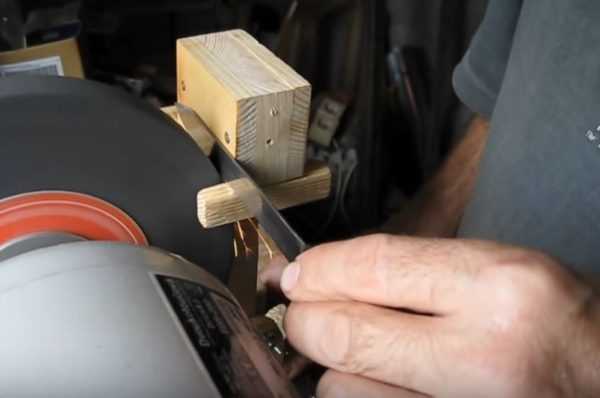

Второе приспособление, упор из брусков

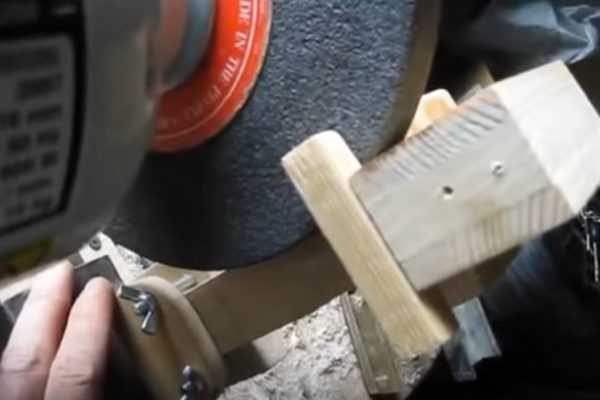

Приспособление легко сделать своими руками – причем не обязательно выполнять точные работы по обработке металлических деталей. Направляющая изготавливается буквально из подножного материала.

На верстаке, рядом с точилом крепятся направляющие, с помощью которых можно менять расстояние от упора для ножа до вращающегося круга. Этим расстоянием определяется угол заточки. Вертикальная штанга должна иметь свободный ход вверх-вниз с прочной фиксацией положения.

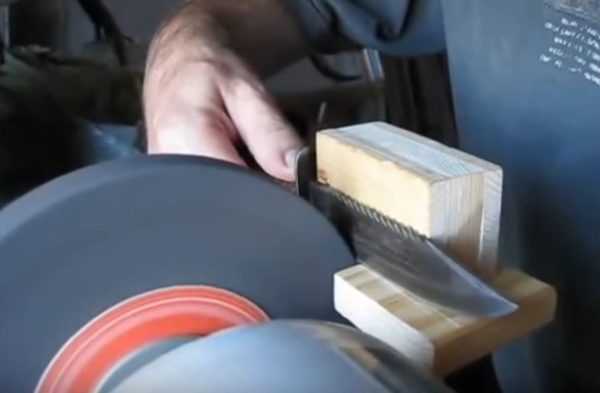

Нож проводится горизонтально, прижимаясь к упору. Сила соприкосновения с наждаком регулируется прямо в ходе заточки. Обработка происходит симметрично, вы просто меняете сторону ножа и точите под тем же углом.

Такой способ подходит только для обработки классических ножей. Кухонных, охотничьих, туристических. Режущие плоскости других инструментов требуют иного подхода.

Приспособления для заточки ножей и инструмента


Используется специализированный наждак, с торцевой рабочей поверхностью. Направляющая для каретки размещается внизу, подальше от оси вращения.

Именно в этой части диска наиболее эффективна работа абразива. Направляющая с режущим элементом перемещается вручную, прижим обеспечивается собственной тяжестью ножа.

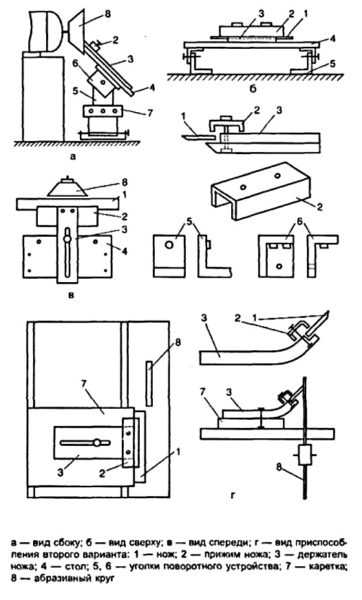

Чертежи всех элементов конструкции представлены на иллюстрации.
Самодельное приспособление для заточки ножей и режущих кромок инструмента

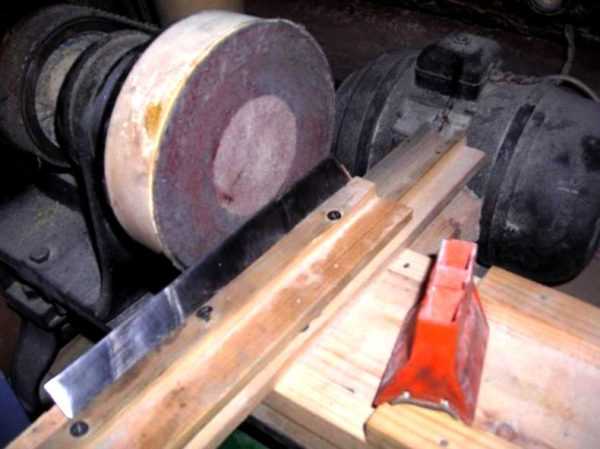

Этот станок применялся почти 100 лет назад, и с тех пор технология не изменилась. Простота исполнения позволяет повторить приспособление в домашней мастерской. Материалы любые – металл, пластик, дерево.

Вместо режущих элементов фуганка, можно проводить заточку ножей ледоруба для зимней рыбалки. Только угол более пологий. Таким же образом работает приспособление для ножниц. Конструкция (как и наждачный круг) существенно меньше в размерах.

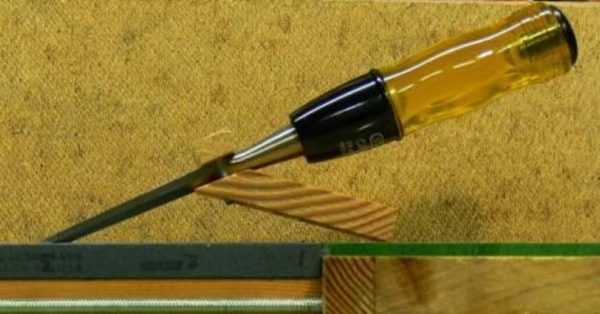

Как точить стамески

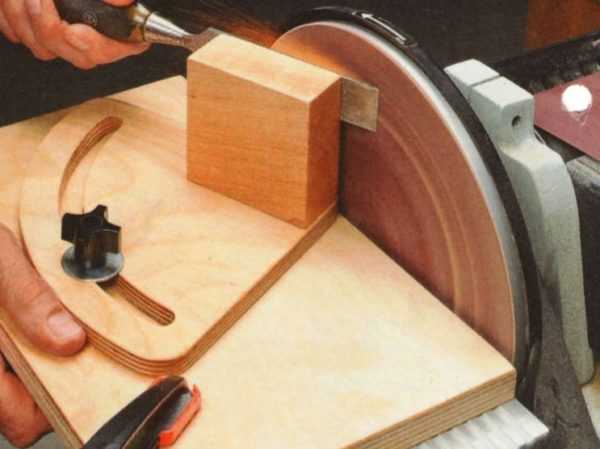

Для заточки стамесок и ножей рубанков также можно использовать электрический наждак и фиксирующую каретку. Однако эти инструменты компактны, и с ними может справиться механическое приспособление.

Существует два равнозначных способа – вдоль кромки, и поперек. Качество обработки примерно одинаковое, поэтому нельзя отдать преимущество конкретному приспособлению.
Заводское изделие предполагает поперечную правку лезвия.

По аналогии изготавливаем из толстой фанеры каретку. В качестве направляющих используем любые катки, желательно в количестве больше двух. Двигая станок по наждаку, можно придать острию стамески идеальную форму.

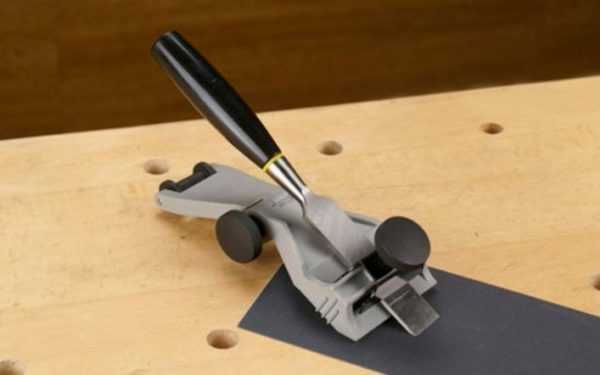

Если вам не требуется серьезная заточка, для небольшой правки подойдет и более простое устройство. Закрепите на стамески брусок с требуемым углом наклона. Положите рядом наждак и кусок стекла. На стекло нанесите мыльный раствор.

Эффективность приспособления вас приятно удивит.

А для поперечной заточки – можно изготовить не менее простое приспособление. Направляющая одновременно является опорой. На подвижной части вертикально крепится лезвие. Единственный недостаток – угол фиксированный и определяется при изготовлении.

Правда, в отличие от ножа, отклонение от идеала не настолько критично.

Это же приспособление подойдет для заточки ножей рубанка. Только из-за ширины лезвия, процесс достаточно трудоемкий. Поэтому можно использовать электрический наждак с торцевой рабочей поверхностью.

Упор выполняется из деревянного бруска. Необходимо обеспечить лишь изменение угла. Прижим обеспечивает оператор, причем можно выполнять полукруглую заточку – плотники оценят такую опцию.

Разумеется, этим же аппаратом удобно приводить в порядок кромку стамески. Учитывая высокую производительность – вы восстановите инструмент даже после серьезных зазубрин.

Самодельное приспособление для заточки ножей и инструмента из точильного станка

Когда вы снова будете вручную тереть ножом о старый оселок – вспомните эту статью, и создайте для домашней мастерской самодельную точильную установку.

Похожие статьи

obinstrumente.ru

Точилка для ножей своими руками » Полезные самоделки



Материалы


1. Фанера или пластиковая пластина толщиной 10 мм.
2. Винты, барашковые винты, шайбы и пруток (0,5 м.) с резьбой М6 или М8.
3. Магниты от б/у жесткого диска компьютера





4. Подшипник от старой кофемолки.





5. Наждачные (абразивные шкурки) листы и бруски разной зернистости: 120, 320, 600, 1500.



Изготовление



1. Неподвижную часть станка изготавливаем из фанеры (пластика). Полоски длиной 30 см. и 5 см. и шириной (10…12) см. скрепляем буквой Г снизу алюминиевым уголком. В верней части устанавливаем 1 или 2 магнита (их заливаем эпоксидной смолой). В нижней противоположной части сверлим отверстие и устанавливаем вертикально прут с резьбой (высота 12…15 см.) с подшипником.





На поверхности (для упора затачиваемого ножа) устанавливаем подготовленный алюминиевый (или нержавейка) с прорезью в середине пластину (толщиной до 2мм.) с барашковым зажимом.


2. Подвижная часть двух вариантов:


Вариант А. Для заточки брусками.





Вариант Б. Для заточки абразивными шкурками.





У алюминиевого профиля 4 стороны шириной 25 мм.





На каждую сторону наклеивается полоска абразивной шкурки разной зернистости: 120, 320, 600, 1500. Для наклейки я использую канцелярский клей-карандаш. После использованная полоска шкурки легко снимается ножом и наклеивается новая полоса.



Процесс заточки



1. Устанавливаем затачиваемый нож как на фото.





Нож четко фиксируется за счет магнита и отпадает необходимость закреплять его механически.
С помощью подвижного упора выставляем нож вверх до необходимого положения и закрепляем упор барашковым винтом.
Ставим подвижную часть станка на нож.





Теперь выставляем угол заточки опуская вниз или поднимая подшипник с помощью винтов.





Для первой заточки поворачиваем к лезвию ножа сторону с минимальной цифрой зернистости 120 (самой грубой).
затачиваем до получения сплошной полосы на кромке лезвия (шириной 0.5…1 мм.)
Переворачиваем нож и всё повторяем.
Процесс продолжаем шкуркой 320, 600, 1500.
Теперь можно ножом бриться.


Такой же порядок заточки заточными брусками. Но в этом случае имеются несколько недостатков:


1. Средняя часть бруска со временем вырабатывается тогда угол заточки «плавает», чего нет в первом варианте.
2. Бруски с разной зернистостью необходимо менять, а в первом варианте для изменения зернистости необходимо только поворачиваем грань. Снятие бруска происходит отжиманием пружины двумя пальцами.





Теперь все ножи заточены полным циклом. Если некоторые из ножей в процессе использовании тупятся. Я только правлю эти ножи с зерном 600 или 1500, двумя-тремя движениями на каждую сторону ножа.
Спасибо за внимание!
Специально для сайта «Полезные самоделки» от Гамира Хамитова.

www.freeseller.ru

Самодельная точилка для ножей/ножниц — Заточные устройства

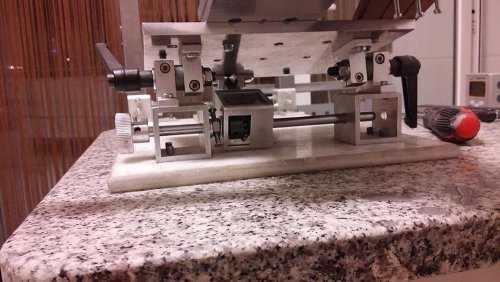

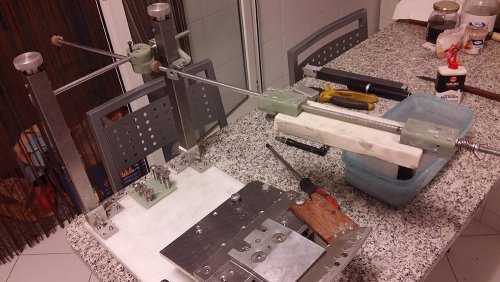

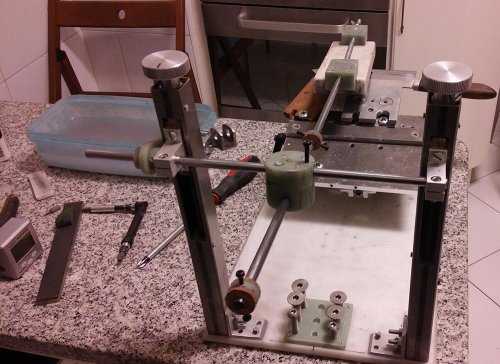

Приветствую сообщество =)



Сначала некое короткое отступление…

раньше точил все свои ножи руками

потом решил купить точилку, для облегчения тк.скть процесса =)

купил на ebay китайскую точилку (типа апекс)

вот такую





приехала, распаковал… и тут же выкинул

пришлось делать свою, со своими требованиями к инструменту

==

часть идей была взята из интернета с различных форумов ножевой тематики

какие то узлы придумывались по ходу изготовления

запчасти в основном покупались на ebay

то, что не мог сделать в домашних условиях, заказывал у токарей/фрезеровщиков, но в основном все сделано дома «на табуретке» на кухне =)



«Инструмент» получился на вид хоть и корявый, но свои функции выполняет на 100%

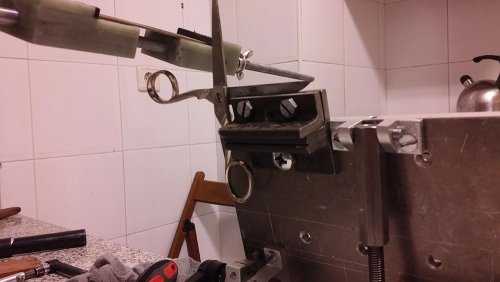

точит ножи/ножницы/щипчики для маникюра

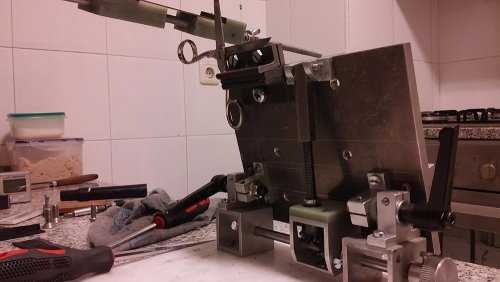

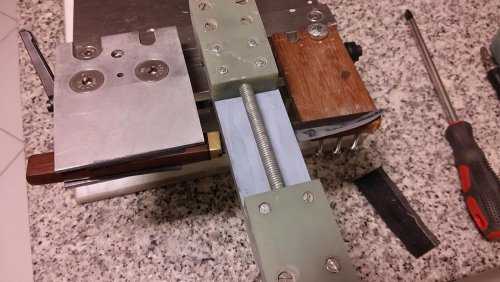

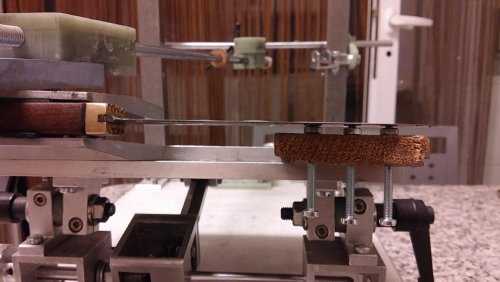

поворотного узла, как такового нет, зажимные губки крепятся к столику одним болтом и одним движением отвертки

переворачивается так же, открутил болт, перевернул губки с зажатым ножом на 1800 — закрепил, времени на поворот уходит на пару секунд больше, чем в обычном поворотном механизме, но есть большое приемущество — нож в зажимах «сидит» намертво, не вырвешь

а т.к. занимаюсь еще и изготовлением ножей (для пикников, на рыбалку и т.д.), приходится не только подтачивать, но и делать всю кромку снуля

и здесь приходится работать крупным камнем с небольшим нажимом

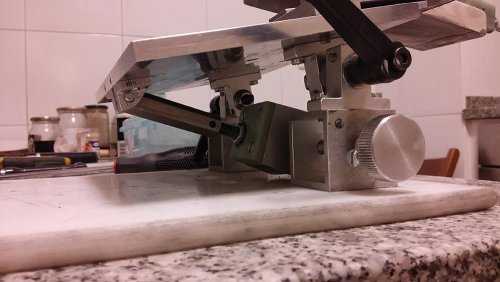

угол можно выставлять как на столике, так и на двух штангах

после установки угла на столике, положение фиксируется (хз как называется эта штука болт с подпружиненной «плавающей» ручкой на нем)

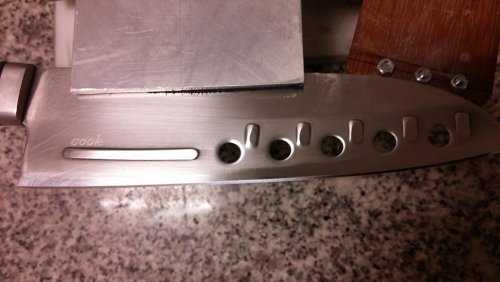

на фотках кухонный нож, который покупал еще в конце 80-х, начале 90-х в японовке, выглядит почти как новый (рукоять только свою сделал, оригинальная развалилась давно)

заточку держит месяц примерно, потом небольшая правка

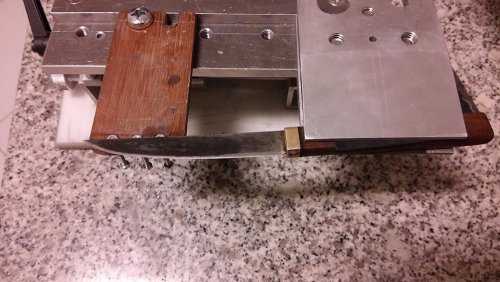

очень узкие ножи приходится крепить за ручку в коже (на некоторых фотках видно)

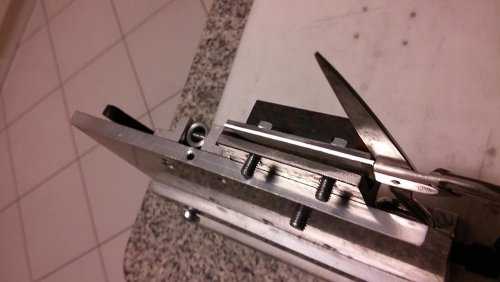

для этого в губках меняется регулировочный болт и зажимные болты на более длинные (место для них между штангами заготовлено, что бы не потерялись)





естественно, такой инструмент не для продажи (не презентабельно выглядит), делал для себя =)

но может кому то будет интересно, решил поделиться

критика разумеется так же приветствуется 😀

rusknife.com

Станок для заточки ножей своими руками

Каждый хозяин будет рад иметь такую полезную для дома самоделку, ведь иногда, по остроте ножей, судят о хозяине..Известно достаточно много методов и приспособлений для заточки ножей и лезвий . Например, для домашнего пользования достаточно иметь или точильные бруски или рекламируемые по ТВ приспособления с угловым зазором из твёрдосплавных пластин. Для подправки охотничьих дорогих ножей западные производители выпускают бруски из твердого сплава (размером около 10 х 1 х 1 см.и в кожаном чехольчике и ценой  1500-2000 р.). Понятно, что заточкой это назвать сложно, это скорее снятие заусенцев на лезвии. Конечно, есть отдельные специалисты которые могут и без всяких приспособ сделать идеальную режущую кромку, смотрите видео на Ютубе. На эту тему в сети много роликов и, главная задача, решаемая этими устройствами-сохранение при заточке требуемого угла и ширины кромки, я же предлагаю сделать станок для заточки ножей своими руками.

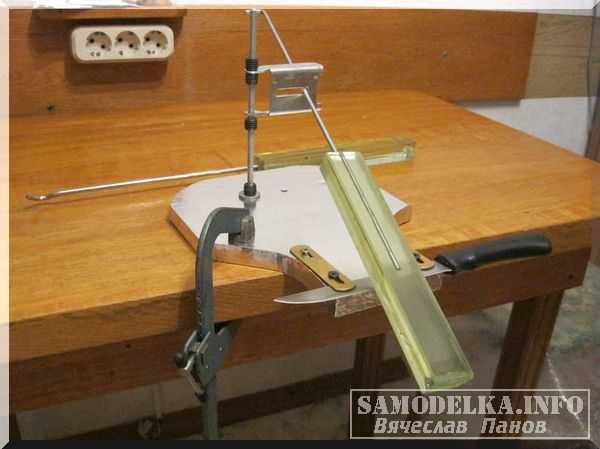

Правильная ровная заточка достигается движением заточного элемента под нужным углом и по нужной траектории на криволинейной части лезвия. Для работы в большинстве случаев используют бруски с разной зернистостью или шлифовальные шкурки наклеиваемые на идеально ровные  и прочные планки. Недостаток брусков-выработка посередине,которую регулярно удаляют правкой  и дороговизна самих брусков.

Для работы приспособление крепится струбциной к столу. Нужный угол устанавливается путём перемещения планки с прорезью по винтовой стойке. Обрабатываемое лезвие закрепляется двумя планками (во втором варианте сделана одна пятимиллиметровая пластина с креплением гайками и винтами). Для размещения шлифбумаги использутся стеклянные полоски десятимиллиметрового стекла склееные попарно эпоксидкой и расположенной между полосками направляющим стержнем. Фото стеклянных брусков с накленной шкуркой и кожей с пастой ГОИ внизу без стержня.

Шкурка разного номера на следущем фото.

Шкурка нарезается полосами и приклеевается слабым раствором ПВА или резиновым клеем. Обработка идёт последовательно -от крупного зерна к мелкому с водой или маслом. Движение идёт только от себя. При заточке  очень криволинейной  части расположение ножа на приспособлении должно меняться для обеспечения одинаковой ширины блестящей кромки. Перед заточкой  и далее для удобства контроля можно перманентным широким маркером закрасить затачиваемую кромку. При аккуратной работе должна получиться вот такая кромка.

Приспособление сделано из того чего было-Стекло обошлось в 100р. в прошлом году, набор шкурок в 600 р. С прошлого года использовался около 7 раз.для заточки дорогих ножей. Фото доработанного прижима для массивных ножей.

Для защиты от жидкости, применяемой при работе пришлось обклеить алюминиевым скотчем.

 Автор статьи «Станок для заточки ножей своими руками» Вячеслав Панов

Смотрите так же статьи связанные с тематикой ножей, у нас их есть чуток:

samodelka.info

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
