Используем компрессор от холодильника для накачки шин

Компрессорная техника становится все более популярной и востребованной, ведь ее делают самых различных модификаций и размеров. Силу сжатого воздуха широко используют в мастерских, на производствах и заводах. Домашние мастера также не обходят эту тему стороной.
Самодельные компрессорные установки на базе штатного компрессора от холодильника явление далеко не новое. Чтобы получить из них оборудование близкое к профессиональному, их модернизируют, дополняя различными вспомогательными элементами – датчиками, реле, манометрами, ресиверами и т.д. Однако чаще всего останавливаются на бюджетных вариантах, один которых мы хотим сегодня предложить вашему вниманию.

Принцип работы устройства компрессора от холодильника

Штатный компрессор от холодильника представляет собой компрессорную установку без накопительной емкости, которая заключена в металлический корпус. От него отходят две медные трубки, через которые воздух всасывается вовнутрь и выходит наружу под давлением. Электрическая схема подключения практически не меняется, поскольку является готовой. На входящий, и выходящий патрубки монтируются воздушные фильтры, а следом и кислородный шланг с переходником для потребителя.

Ресурсы для сборки компрессора

Материалы:

• Компрессор от холодильника;

• Кабель подключения с вилкой;

• Воздушный фильтр автомобильный – 2 шт;

• Кислородный шланг для патрубков;

• Спиральный кислородный шланг с быстросъемными переходниками;

• Воздушный пистолет для подкачки колес;

• Хомуты, провода.

Инструмент: нож, отвертка, плоскогубцы.

Собираем компрессорную установку

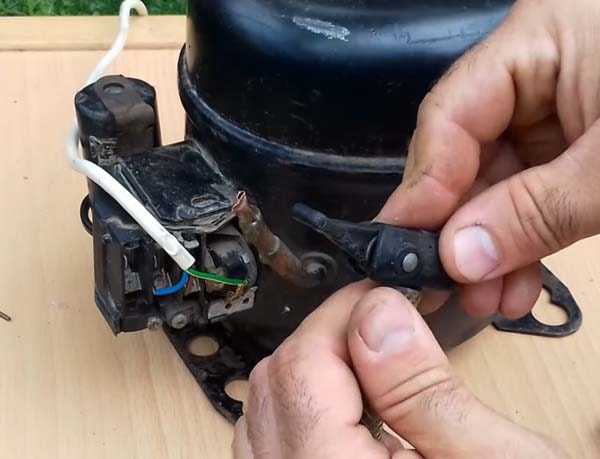

Компрессор от холодильника снабжен пусковым реле, к которому изначально подведен термостат. В данной сборке он не участвует, поэтому его необходимо отключить, предварительно отметив контакты на пусковом реле, и замкнуть их отрезком изолированного провода.


Подбираем кислородный шланг по диаметру патрубка, и монтируем воздушный фильтр на вход компрессора. Один его пластиковых патрубков для отбора воздуха можно обрезать, оставив свободным отверстие. В соединении можно обойтись без хомутов, поскольку этот элемент нашей установки не находится под давлением.

Патрубок для него не стоит делать длинным. Отрезаем его ножом, и насаживаем фильтр от руки. Чтобы медные трубки компрессора не находились на одной линии, и не мешали друг другу, их можно отогнуть в разные стороны.




Следом крепим второй воздушный фильтр на выход. При необходимости медный патрубок под него можно укоротить кусачками.



Как показала практика самого автора, даже при сравнительно небольшом давлении такая сборка не может обойтись без прижимных хомутов. Насаживаем их на патрубки, и поджимаем соединение. Второй выходящий из компрессора медный патрубок автор заглушил саморезом и изолентой.




Прикрепляем к воздушному фильтру небольшой отрезок кислородного шланга, и подключаем спиральный шланг для компрессорных работ. Это можно сделать и через быстросъемный переходник.


Теперь можно подключить к спиральному шлангу воздушный пистолет для подкачки колес, и проверить работоспособность нашей установки. Чтобы избежать избыточного давления в шлангах и фильтре, можно обжать курок воздушного пистолета нейлоновой стяжкой.


Как видим, автору самоделки удалось получить рабочее давление около 3 Атм, что вполне достаточно для оперативной подкачки колес в гараже. Кстати, такую установку можно использовать для самых разноплановых работ, например, для покраски краскопультом.

Заключение

Слабым местом данной компрессорной установки являются пластиковые воздушные фильтры. При давлении в несколько атмосфер их корпус сильно раздувает, и они могут попросту лопнуть. Поэтому данный вариант их применения условен и не является окончательным. Сама же установка вполне заслуживает доверия и самого пристального внимания со стороны не только автолюбителей, но и просто любящих мастерить своими руками. Всем хорошего дня!

Смотрите видео

sdelaysam-svoimirukami.ru

Как сделать компрессор из холодильника своими руками

Не нужно лишний раз говорить о том, для чего нужен компрессор, ведь это и так ясно. Но самодельный компрессор из холодильника своими руками сделать не каждому под силу. Тем не менее, запасшись терпением, необходимым инструментом и теоретическими знаниями, с этим заданием можно справиться, и довольно быстро. Использовать такое оборудование можно вместе с аэрографом, пульверизатором и т.п. инструментом. Ключевые его особенности в том, что работа практически бесшумна, а габариты малы. Но вот давление такой компрессор создает очень даже неплохое.

Почему самодельный, а не профессиональный?

Вы наверняка уже знаете ответ на этот вопрос. Зачастую дело в цене. Профессиональные компрессоры имеют высокую цену. А если у вас есть старенький холодильник, который стоит без дела, то почему бы не занять себя на несколько часов и не сделать компрессор самому. Что касается конструкции, она отличается, но не очень. Покупные модели имеют электродвигатель, который передает работу через ременную передачу. В нашем случае электродвигатель и рабочая камера будут находиться в одном корпусе, но ременной передачи нет.

Меньше в самодельном изделии и автоматики. Хотя вот защиту от перегрева нужно установить. Такая релешка спасет ваш мотор от высоких температур и предотвратит поломку. Что касается смазки, то профессиональные компрессоры могут быть и сухими, то есть не иметь смазки. Такие модели работают за счет графитовых колец. В нашем же случае смазки будет много, что непосредственным образом влияет на долговечность оборудования.

Стоит заметить, что самодельный компрессор из холодильника своими руками сделать не так уж и сложно. Но необходимо понимать, что тут требуется внимание к деталям. В любом случае, если у вас все получится, то на выходе вы будете иметь функциональную станцию, которую можно отрегулировать как вам хочется и компоновать так, как вам удобно. Всего этого, к сожалению, нельзя сделать с покупным оборудованием.

Демонтажные работы

Прежде чем использовать компрессор, его необходимо снять с холодильника и соответствующим образом оборудовать. Но об этом несколько позже. Сейчас собственно о том, как выполнить демонтажные работы. Сложного тут ничего нет. Вам понадобится небольшой набор инструментов: плоскогубцы, две отвертки (плоская и крестовая), пара накидных ключей. Наверное, все знают, где располагается компрессор. Обычно это нижняя задняя часть холодильника.

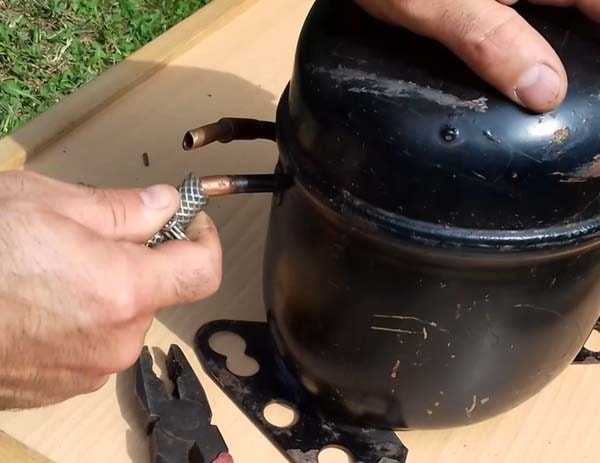

Теперь можно приступать к снятию. Вы увидите медные трубки, которые ведут к системе охлаждения. С помощью плоскогубцев их необходимо откусить. Желательно с максимальным отпуском. В дальнейшем вы сможете их использовать в своих целях. Стоит обратить ваше внимание на то, что нужно откусывать трубки, а не пытаться пилить их с помощью напильника. «Почему?» — спросите вы. Все просто, при пилении обязательно образуется мелкая стружка, которая в том или ином размере попадает в компрессор, что может привести к ухудшению его технического состояния вплоть до поломки.

На этом работы не закончены, нам нужно снять не менее ответственный элемент – пусковое реле. Обычно это белый или черный небольшой коробок с входящими и выходящими из него проводками. Аккуратно необходимо открутить крепления и откусить провода, ведущие к вилке. Заранее пометьте, где у реле верх, а где низ. Это может быть указано на корпусе, проверьте. Накидные ключи нужны для того, чтобы снять тушку компрессора. Вот мы и сняли компрессор из холодильника своими руками. Еще один момент, забирайте все крепежные элементы с собой, они вам пригодятся.

Проверяем работоспособность оборудования

Первым делом после снятия необходимо убедиться в том, что компрессор не «сдох» и его можно использовать в своих целях. Для этого необходимо расплющить медные трубки с помощью плоскогубец. Делается это для того, чтобы через них свободно выходил и заходил воздух. На следующем этапе нам нужно поставить пусковое реле в такое положение, в котором оно было еще до снятия. Это крайне важно. Дело в том, что реле работает по принципу нагрева пластин и земного притяжения. Неверная ориентация приведет к его поломке. Даже может сгореть обмотка компрессора, что не есть хорошо.

На реле имеются входящие провода. К ним нужно прикрутить провод с вилкой. Место соединения, во избежание поражения током, необходимо закрутить изолентой. После этого вы можете втыкать вилку в розетку. Если компрессор тихо себе тарахтит, а из трубки идет воздух, значит, вы все сделали правильно и оборудованием можно пользоваться. На этом этапе рекомендуется пометить трубки, чтобы знать, из какой выходит воздух, а в какую входит. Если же во время работы появились проблемы, скажем, компрессор не включается или выключается через некоторое время, то придется выполнять прозвонку реле и находить слабое звено. Данная процедура требует минимальных знаний электрических цепей и электротехники в целом.

Необходимые для работ материалы

Перед тем как сделать компрессор из холодильника, необходимо обзавестись всем нужным для работы. Во-первых, это компрессор. Мы уже разобрались, как снять двигатель (компрессор) с холодильника, поэтому он должен быть у вас под рукой. Кстати, на разных моделях холодильной техники установлены различные компрессоры. Обычно они представляют собой изделие цилиндрической формы или так называемый горшок.

Для того чтобы изготовить качественный компрессор, который выполнял бы свое назначение на все 100%, необходимо обзавестись ресивером. По сути, это емкость, в которую двигатель с холодильника будет накачивать воздух. В принципе, нет каких-то определенных требований, предъявляемых к ресиверу. Подойдет старый пустой огнетушитель, ресивер с грузового авто. Объем может быть разным — от 3 литров и больше. Также перед тем как сделать компрессор из холодильника, нужно найти подходящие шланги. Длина двух из них должна быть 10 см и более, последний должен быть не менее 50-60 см. Тут очень удобно брать автомобильные шланги. Дело в том, что они будут крепиться к фильтрам, а размер их отлично подходит для этих целей.

Что касается расходников, то это два фильтра – бензиновый и дизельный, хомуты, проволока, эпоксидная смола, манометр. Что касается инструмента, то это найдется у каждого хозяина в мастерской. Нужны дрель, нож, отвертка и плоскогубцы. После того как вы все это собрали в кучу, можно приступать к выполнению работ.

Большинство компрессоров на выходе имеют три медных трубки. Две из них открытые, те, которые вы откусывали плоскогубцами, и одна запаянная. Обычно она самая короткая. Соответственно, трубка, из которой дует воздух, – выходная, а та, которая всасывает – входная. Третьей пока не касаемся, но немного позже мы разберемся, для чего она и что с ней делать. Так вот, после проверки выхода и входа сделайте соответствующие отметки и отключите компрессор от сети. Дальше берем заранее подготовленную доску. Она будет нашей основой. С помощью саморезов крепим компрессор к доске. Трубки перед соединением необходимо дополнительно обработать. Желательно не использовать пилку по металлу, лучше возьмите плоскогубцы.

Один важный момент: компрессор необходимо крепить к основе ровно так же, как он был установлен на холодильнике. Монтаж боком или вверх ногами недопустим. Это связано с уже знакомым нам пусковым реле, которое работает за счет сил гравитации. Наш компрессор своими руками из холодильника еще не сделан. Теперь нам нужно изготовить ресивер. Подойдет пластиковая емкость. В её верхней части сверлим два отверстия под трубочки соответствующего диаметра. Затем вставляем их туда и заливаем все это эпоксидной смолой для герметизации. Одна из трубок (входная) должна не доставать до дна ресивера пару сантиметров. Короткая трубка (выходная) запускается примерно на 10 см. Такие манипуляции нужны для более удобного смешивания воздуха.

Железный ресивер

«Как сделать компрессор для покраски из холодильника?» — спросите вы. Да очень просто, для этого необходимо воспользоваться инструкцией, описанной выше. Но есть одно но, для таких целей лучше всего взять железный ресивер. Между пластмассой и металлом особой разницы нет, но только на железный ресивер мы можем установить манометр. Кроме того, шланги запаиваются или завариваются, а не заливаются смолой. Это обеспечивает лучшую герметичность емкости.

Чтобы установить манометр, необходимо просверлить отверстие соответствующего диаметра, установить прибор и запаять это место. Хотя более гуманно было бы пойти следующим путем. Просверливаем отверстие в подходящем месте и на это место завариваем гайку. Дальше остается только прикрутить манометр, и дело сделано. В принципе, особой разницы нет, только замена вышедшего из строя манометра производится значительно проще. После того как все сделано, можно крепить ресивер к основе. Для этого используйте стальную ленту или проволоку. По сути, компрессор из холодильника своими руками мы почти сделали. Осталось несколько небольших деталей.

Как сделать мини-компрессор: последняя часть монтажа

Большую часть пути мы уже прошли. Теперь осталось несколько штрихов. Для начала берем отрезок шланга (10 см) и надеваем на него бензиновый фильтр. Если вы используете автомобильный шланг, то проблем с надеванием возникнуть не должно. Если шланги тонкие и на штуцер не надеваются, то как вариант их можно подогреть. Свободный конец шланга нужно надеть на входное отверстие компрессора. Если соединения прочные, то хомуты можно не использовать, тем более что давления тут практически нет. Несложно догадаться, что фильтр необходим для того, чтобы исключить попадание пыли в компрессор. Второй отрезок шланга соединяется с выходным отверстием компрессора и входным ресивера. Тут уже будет большое давление, поэтому ставим хомуты. На третий шланг надеваем дизельный фильтр, а второй конец вставляем в выходное отверстие ресивера. Выходящий штуцер фильтра (дизельного) присоединяется к рабочему шлангу пульверизатора, аэрографа или другого оборудования. Вы наверняка и сами определитесь, как можно использовать компрессор от холодильника и в каких целях.

Технические характеристики и обслуживание оборудования

Что касается создаваемого компрессором давления, то тут сложно говорить о конкретных цифрах. Многое зависит от модели и возраста оборудования. Кстати, «древние» компрессоры более мощные. Они способны давать порядка 2-3 бар. Как импортные, так и советские модели работают практически бесшумно, правда, есть и исключения.

Что касается обслуживания, то это довольно важный момент, если вы не хотите, чтобы вскоре потребовался ремонт компрессора холодильника. Своими руками ухаживать за таким оборудованием не сложно. Главное правило заключается в том, что необходимо периодически менять бензиновый и дизельный фильтры. Помимо этого, желательно сливать накопившее в ресивере масло. Решающую роль же в долговечности оборудования играет высокая частота замены масла в компрессоре. Делать это нужно не сколько часто, сколько в назначенный срок. Чтобы слить отработку, необходимо отрезать кусок запаянной трубки. Помните, о ней мы упоминали еще в самом начале статьи. Через неё сливается старое масло и заливается новое.

Стоит ли ремонтировать компрессор?

Нередко двигатель холодильника выходит из строя. Как ни странно, но зачастую смысла в ремонте нет. Но когда дело в хладгене, то вопрос решается его заменой. Что же касается других случаев, например, попадание пыли вовнутрь или сгорание обмотки, это лучше оставить без внимания. Реально проще и дешевле купить новый двигатель. А вот замена компрессора холодильника своими руками имеет смысл. Сложного в этом ничего нет. Тем более, что о том, как снимать компрессор с холодильника, вы уже знаете. Устанавливается он в обратном порядке. Значение имеет то, чтобы монтаж был выполнен правильно. То есть места соединений трубок должны быть герметичными, а проводов – надежными, то есть изолированными. В целом же сам процесс замены занимает не более 20 минут. Если вы все же решили выполнить ремонт компрессора холодильника своими руками, то приготовьтесь к трудностям. Сначала прозвоните реле, возможно, дело именно в нем, и поэтому оборудование не запускается. Затем замените масло в компрессоре. Если это не помогло, то оборудование можно выбросить, особенного смысла с ним возиться нет.

Заключение

Вот мы и разобрались с тем, как изготовить компрессор от холодильника своими руками. Вообще, во время выполнения работ могут возникнуть самые различные трудности. Начиная с того, что на фильтр не налезают шланги, и заканчивая плохими соединениями или отсутствием реакции со стороны компрессора. Но большинство проблем можно устранить. В целом же такой компрессор — штука весьма полезная. С его помощью вы можете заниматься покраской и другими полезными делами. Большее значение имеет то, какой аэрограф или пульверизатор вы используете, нежели компрессор. Основное назначение такого оборудования — обеспечивать постоянное давление. Если появилась необходимость в большом давлении, скажем 3,5 бар и выше, то отыскать подходящий компрессор будет не сложно. Скорее всего, это советская модель. Обусловлено это тем, что современные двигатели холодильников, хоть и не являются мощными, весьма производительны. Вот и все по данной теме теперь вы можете приступать к делу.

fb.ru

фото пошагового изготовления с описанием

Эта самоделка, сделана из обычного компрессора от старого холодильника, вещь довольно нужная, а изготовить её проще простого. Если у Вас завалялся такой компрессор от старого холодильника, сделайте это приспособление. Далее представлены фото пошагового изготовления самоделки.

Итак, берём компрессор холодильника и снимаем крышку реле, где находятся контакты подключения электродвигателя.

Нам понадобится шнур и вилка для розетки.

Два провода подсоединяем к клеммам, третий провод заземляем, то есть крепим его прямо к корпусу. Важно не перепутать провод заземления!

Подключаем компрессор к сети 220 в, и проверяем трубки, одна трубка засасывает воздух, вторая работает на выдув.

На трубу из которой идёт воздух на выдув, надеваем шланг и хомут.

На противоположный конец шланга одеваем насадку для велосипедного насоса.

Для удобства можно сделать вот такую ручку.

В результате у нас получился самодельный компрессор для накачивания автомобильных шин, сделать его может каждый своими руками.

Самодельный компрессор качает воздух не хуже заводских аналогов, при этом на его изготовление не потрачено ни копейки.

Популярные самоделки из этой рубрики

Траверса своими руками

Подъемник для КПП своими руками…

Самодельный бензогенератор…

Маслоотсос своими руками

Самодельный электровелосипед из болгарки: фото сбо…

Сварочный стол своими руками…

Самодельный компрессор из холодильника…

Кран балка своими руками

Генератор на 220 вольт своими руками…

Самодельный компрессор для гаража…

Подключение двигателя от стиральной машины к 220…

Самодельная лебёдка

Загрузка…

sam-stroitel.com

“Суровая: самоделка: компрессор из холодильника

Самодельный компрессор из холодильника наиболее часто используют в паре с аэрографом или пульверизатором, так как он работает почти бесшумно, занимает мало места и создает достаточное давление воздуха. Подойдёт он и для того, чтобы накачивать колёса машины. Далее мы расскажем, как сделать компрессор своими руками.

Материалы и инструменты для самодельного компрессора из холодильника

Компрессор. Мотор из старого холодильника и называется компрессором, он — центральный элемент нашего изделия. Как он выглядит, можно посмотреть на фото: деталях разные модели могут отличатся, но в общем схожи между собой. К компрессору прилагается пусковое реле (чёрная коробочка, присоединённая сбоку), из которого выходит провод питания с вилкой.

Ресивер. Емкость, в которую будет закачиваться воздух компрессором. Здесь возможны варианты: подходит любая плотно закрывающаяся емкость объёмом от 3 до 10 литров из железа или пластмассы. Это может быть пустой огнетушитель, маленькие цистерны, различные ресиверы от грузовых автомобилей, канистры от строительных жидкостей.

Шланги. Потребуются три отрезка шланга. Два длиной по 10 см и один — 30-70 см в зависимости от формы ресивера и предполагаемого крепления. Удобно использовать шланги для топлива в автомобиле, так как они будут соединяться с автомобильными фильтрами.

Также потребуется один шланг или трубочка, чтобы соединить готовый самодельный компрессор из холодильника с самим потребителем воздуха. Здесь длина, материал зависит от конкретных нужд. Если вы будете использовать компрессор с аэрографом, то подойдет любой тонкий поливиниловый шланг (или тот, который прилагается к аэрографу). При использовании компрессора на улице лучше поискать шланг потолще.

• Хомуты. 5 штук, размер 16 или 20 мм.
• Трубочки. Две штуки — медные или железные, диаметром 6 мм или другим — главное, чтобы налезли шланги.
• Длиной одна 10 см, вторая 20-50 в зависимости от размера ресивера, подробней далее.
• Автомобильные топливные фильтры. Один бензиновый, и один дизельный.
• Манометр (по желанию).
• Эпоксидная смола, если используется ресивер из пластмассы.
• Кусок деревянной доски (основа). Размер зависит от размера ресивера и мотора. Они должны разместится на доске рядом.
• Стальная лента или проволока. Нужна, чтобы закрепить ресивер.
• Саморезы по дереву.

Инструменты:

• Острый нож
• Отвёртка
• Дрель
• Плоскогубцы.
• Пилочка по металлу (не обязательно).

Как сделать компрессор своими руками

Теперь непосредственно о том, как сделать компрессор своими руками.

Из компрессора от холодильника выходит три трубочки: две открытых и одна короткая, запаянная. Включите компрессор в розетку и проведите пальцем возле выходов трубочек. Та, из которой дует воздух будет выходом, а та, которая втягивает — входом. Запомните, где какая, и выключайте из розетки компрессор. Пилочкой по металлу обрежьте две трубочки, оставляя по 10 см или больше, чтобы было удобно подключать шланги. Можно откусить плоскогубцами, но нужно следить, чтобы опилки не попали внутрь трубочек. Далее крепим компрессор на доске-основе, прикручивая ножки саморезами (можно использовать болты, так надёжней). Важно: компрессор крепим в том же положении, в котором он был закреплён в холодильнике. Дело в том, что пусковое реле на моторе работает за счёт сил гравитации, на корпусе реле есть стрелочка, указывающая вверх. Закрепив компрессор, переходим к ресиверу.

Делаем ресивер. Вариант если у вас пластмассовая емкость. Сверлим в крышке два отверстия под наши трубочки. Вставляем их туда, как показано на рисунке, и крепим эпоксидной смолой. Сверху оставляем концы длиной 2-4 см. Теперь о длине трубочек. Короткая (10 см) будет выходной. Вторая будет входной, её делаем как можно больше, чтобы она не доставала несколько сантиметров до дна ресивера. Это делается, чтобы как можно больше расставить между собой входное и выходное отверстия внутри ресивера для большего перемешивания воздуха.

Если у вас железный ресивер, делаем то же, но не клеим трубочки, а паяем или привариваем. Также можно приварить гайки, а в них потом закрутить штуцера под шланги.

Манометр возможно установить только в металлическом ресивере. Для этого сверлим в любом удобном месте на ресивере отверстие и припаиваем в нём манометр. Более предпочтительный вариант: привариваем на отверстие гайку и закручиваем манометр уже в гайку. Так в случае выхода из строя манометра вы с лёгкостью его замените.

Далее крепим ресивер. Располагаем его на доске-основе рядом с компрессором и крепим железной лентой и саморезами.

Теперь берем отрезок шланга (10 см) и одеваем его на бензиновый фильтр. Если вы используете шланги для бензина то проблем не должно быть, если используете поливиниловые трубки то возможно придётся нагреть её спичкой или подержать в кипятке что бы она налезла на штуцер фильтра. Второй конец шланга надеваем на входную трубочку компрессора. Данный фильтр на входе нужен, чтобы отфильтровывать пыль. Здесь на соединениях использование хомутов не обязательно, так как давления здесь нет.

Берем второй отрезок шланга и соединяем ним выходную трубочку на компрессоре с входной на ресивере. В местах соединения ставим хомуты.

Теперь третий отрезок шланга (10 см) одним концом надеваем на выходную трубочку ресивера, а второй конец одеваем на дизельный фильтр. Надеваем хомуты. На фильтрах (дизельном и бензиновом) нарисована стрелочка, указывающая правильное направления движения через фильтр воздуха. Подсоединяйте оба фильтра правильно. Дизельный фильтр на выходе нужен для фильтрования воды из воздуха.

На выходящий штуцер дизельного фильтра надеваем наш рабочий шланг идущий непосредственно к аэрографу, пульверизатору и т.д.

На нижнюю сторону доски-основы прикручиваем резиновые ножки или клеим войлочные прокладки для мебели. Если этого не сделать, компрессор при работе может царапать пол — он вибрирует. Уровень вибрации и шума зависят от модели добытого вами компрессора холодильника. Моторы от импортных холодильников почти не слышны, советские также тихие, но есть исключения.

Создаваемое давление также зависит от модели. Древние моторы более мощные. Большинство советских компрессоров способны накачать давление до 2-2,5 бар. Компрессор на фото создает давление в 3,5 бар.

Обслуживание самодельного компрессора из холодильника

Обслуживание компрессора состоит в том, чтобы регулярно менять оба фильтра и сливать собравшееся масло в ресивере. Но главный фактор, влияющий на срок службы компрессора, — это частота замены масла. Первый раз лучше его поменять перед сборкой компрессора. На моторе есть третья запаянная трубочка. Отрезаем от нее запаянный конец и сливаем из него масло, перевернув мотор. Выльется около стакана масла. Теперь шприцом через эту же трубочку заливаем свежее моторное масло, чуть больше того количества, что слили.

После, чтобы не запаивать сливную трубочку, закручиваем в неё болтик подходящего размера. При следующей замене масла просто выкручиваем болтик.

Авг 17, 2015Геннадий

rukami.boltai.com

Полноценный компрессор из холодильника своими руками

С недавних пор компрессоры снискали популярность среди любителей мастерить. Их делают на базе практически любых двигателей, рассчитывая мощность базового агрегата в зависимости от количества потребителей. Для домашних мастерских пользуются спросом самодельные компрессорные установки, сделанные своими руками.
Компрессоры от холодильников часто остаются работоспособными после поломки или устаревания самого холодильника. Они маломощны, но зато неприхотливы в работе. И многие мастера из них делают вполне достойные самодельные установки. Давайте и мы посмотрим, как это можно сделать своими руками.

Детали и материалы

Необходимые детали:

• 11-килограммовый пропановый баллон;

• Муфта на 1/2 дюйма с внутренней резьбой и заглушкой;

• Металлические пластины, ширина – 3-4 см, толщина – 2-4 мм;

• Два колеса с монтажной платформой;

• Холодильный компрессор от холодильника;

• Переходник на 1/4 дюйма;

• Соединитель обратного клапана из латуни;

• Медная муфта-соединитель трубы на ¼ дюйма – 2 шт;

• Аппаратура для регулировки давления компрессора;

• Болты, винты, гайки, фумлента.

Инструменты:

• Сварочный инвертор;

• Шуруповерт или дрель;

• Фрезы по металлу с титановым покрытием;

• Турбинка или бормашина с абразивными насадками;

• Щетка по металлу;

• Вальцеватель для медных трубок;

• Разводные ключи, плоскогубцы.[list]


  Собираем компрессор




  Шаг первый – готовим ресивер


  Пустой баллон от сжиженного пропана промываем хорошенько водой. Очень важно удалить таким образом все остатки взрывоопасной газовой смеси.


  В торцевое отверстие баллона выставляем внахлест переходник на 1/4 дюйма. Обвариваем его со всех сторон сваркой, и заглушаем винтом.



  Ресивер ставим на колеса и подпору. Для этого берем отрезки металлических пластин, сгибаем их под углом и навариваем на корпус со стороны днища. К уголкам привариваем колеса с монтажной платформой. В передней части ресивера монтируем скобу-подпору.





  Шаг второй – монтируем компрессор

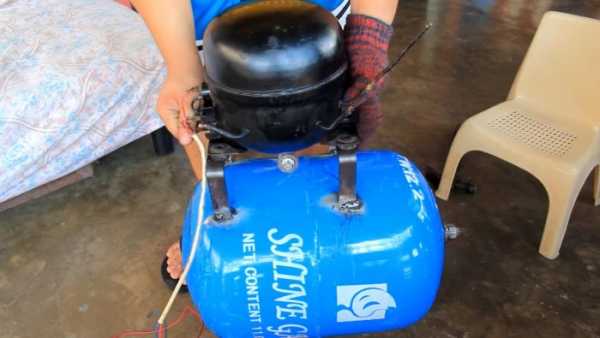

  Сверху ресивера выставляем крепежные рамки для компрессора из металлических пластин. Проверяем их положение пузырьковым уровнем, и обвариваем. Компрессор садим на прижимные болты через резиновые амортизирующие прокладки. У данного типа компрессора будет задействован всего один отвод, через который воздух нагнетается в ресивер. Остальные два, всасывающих воздух, останутся нетронутыми.





  Шаг третий – закрепляем обратный клапан и переходник на аппаратуру

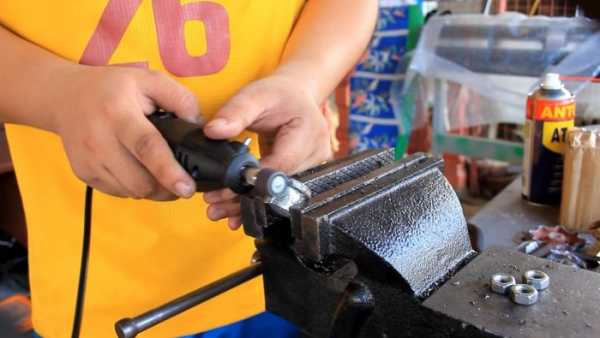

  Выбираем подходящую по диаметру фрезу по металлу, и проделываем шуруповертом или дрелью отверстие в корпусе под муфту. Если на корпусе муфты имеются выступающие формы, стачиваем их бормашиной (можно для этого применить обычный электронаждак или болгарку с шлифовальным диском).


  Выставляем муфту в отверстие и обвариваем ее по окружности. Внутренняя резьба ее должна соответствовать по шагу и диаметру посадочной резьбе на обратном клапане.

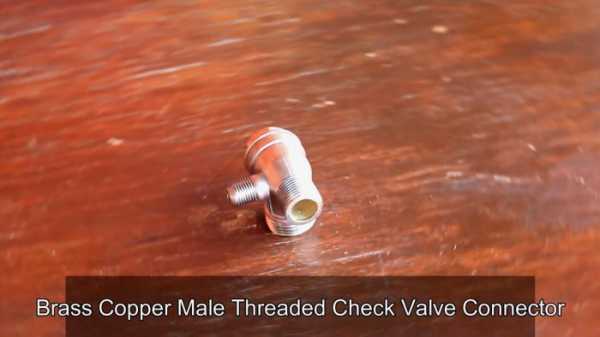

  Используем латунный обратный клапан для небольших компрессоров. Отвод для спуска давления заглушаем подходящим болтом, поскольку на регулировочной сборке уже предусмотрен спускной клапан.



  Для установки реле давления или прессостата со всей регулирующей аппаратурой монтируем еще один переходник на 1/4 дюйма. Отверстие под него делаем по центру ресивера, недалеко от компрессора.



  Закручиваем обратный клапан с переходником на 1/2 дюйма.



  Соединяем медной трубкой отвод цилиндра компрессора и обратный клапан. Для этого специальным инструментом развальцовываем концы медных трубок, и соединяем их латунными резьбовыми переходниками. Подтягиваем соединение разводными ключами.






  Шаг четвертый – устанавливаем регулировочную аппаратуру


  Сборка регулировочной аппаратуры состоит из реле давления (прессостат) с регулирующим датчиком, предохранительного клапана или клапана сброса давления, переходника-муфты с наружной резьбой и нескольких кранов и манометров.

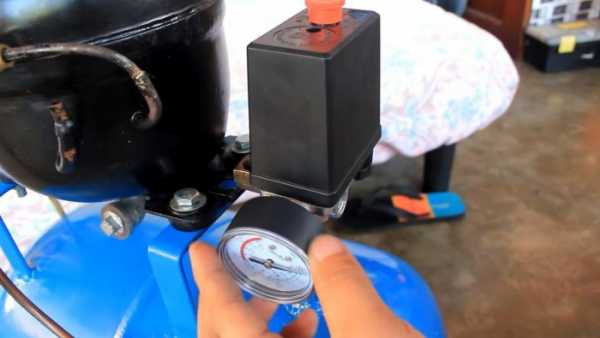

  Первым делом монтируем реле давления. Его необходимо слегка приподнять до уровня компрессора. Применяем удлинитель-муфту с наружной резьбой, и закручиваем реле через уплотнительную фумленту.


  Через переходник устанавливаем датчик регулировки давления с манометрами. Завершаем сборку клапаном сброса давления и двумя кранами под выходы шлангов.







  Шаг пятый – подключаем электрику


  Отверткой разбираем корпус реле давления, открывая доступ к контактам. Подводим 3-х жильный кабель к контактной группе, и распределяем каждый из проводов согласно схеме подключения (включая заземление).





  Аналогичным образом делаем подводку питающего кабеля, оснащенного вилкой под силовую розетку. Закручиваем крышку реле обратно, на ее место.




  Шаг шестой – доработка и пробный запуск


  Для переноски компрессорной установки прикрепляем к рамкам компрессора специальную рукоять. Делаем ее из обрезков профильной квадратной и круглой трубы. Крепим ее на прижимные болты и красим в цвет компрессора.


  Подключаем установку к сети 220 В, и проверяем ее работоспособность. По заверениям автора, для получения давления в 90 psi или 6 Атм, этому компрессору необходимо 10 минут. С помощью регулировочного датчика, включение компрессора после падения давления также регулируется от определенного показателя, отображаемого на манометре. В своем случае, автор настроил установку так, чтобы компрессор снова включался от 60 psi или 4 Атм.



  Осталась последняя операция – замена масла. Это немаловажная часть технического обслуживания таких установок, ведь ревизионного окошка в них не предусмотрено. А без масла такие машины могут проработать совсем недолго.
  Откручиваем сливной болт в нижней части компрессора, и сливаем отработку в бутылку. Перевернув компрессор на бок, заливаем немного чистого масла, и закручиваем заглушку обратно. Теперь все в порядке, можно пользоваться нашим компрессорным агрегатом!






  Заключение


  Компрессорное оборудование считается маломощным и практически бытовым. Вряд ли оно потянет работу сразу нескольких пневмоинструментов. Но его можно применить для маломощных устройств, например, для аэрографии или подкачки шин. Кроме того, это прекрасный способ применить ненужный холодильный компрессор, и дать ему вторую жизнь в своей домашней мастерской.



  Смотрите видео




sdelaysam-svoimirukami.ru

Самодельный дешевый компрессор от холодильника для накачки шин

Компрессорная техника становится все более популярной и востребованной, ведь ее делают самых различных модификаций и размеров. Силу сжатого воздуха широко используют в мастерских, на производствах и заводах. Домашние мастера также не обходят эту тему стороной.

Самодельные компрессорные установки на базе штатного компрессора от холодильника явление далеко не новое. Чтобы получить из них оборудование близкое к профессиональному, их модернизируют, дополняя различными вспомогательными элементами – датчиками, реле, манометрами, ресиверами и т.д. Однако чаще всего останавливаются на бюджетных вариантах, один которых мы хотим сегодня предложить вашему вниманию.

Штатный компрессор от холодильника представляет собой компрессорную установку без накопительной емкости, которая заключена в металлический корпус. От него отходят две медные трубки, через которые воздух всасывается вовнутрь и выходит наружу под давлением. Электрическая схема подключения практически не меняется, поскольку является готовой. На входящий, и выходящий патрубки монтируются воздушные фильтры, а следом и кислородный шланг с переходником для потребителя.

Материалы:

• Компрессор от холодильника;
• Кабель подключения с вилкой;
• Воздушный фильтр автомобильный – 2 шт;
• Кислородный шланг для патрубков;
• Спиральный кислородный шланг с быстросъемными переходниками;
• Воздушный пистолет для подкачки колес;
• Хомуты, провода.

Инструмент:

• нож,
• отвертка,
• плоскогубцы.

Компрессор от холодильника снабжен пусковым реле, к которому изначально подведен термостат. В данной сборке он не участвует, поэтому его необходимо отключить, предварительно отметив контакты на пусковом реле, и замкнуть их отрезком изолированного провода.

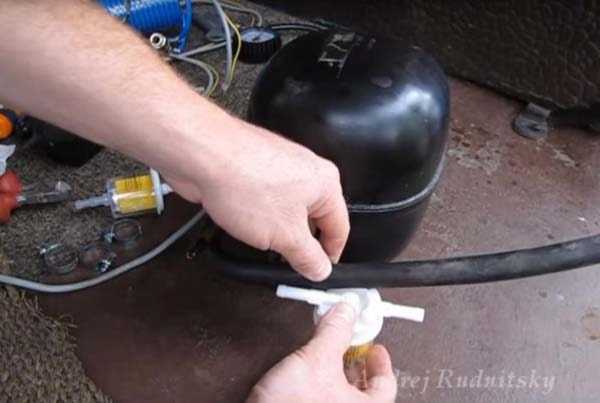

Подбираем кислородный шланг по диаметру патрубка, и монтируем воздушный фильтр на вход компрессора. Один его пластиковых патрубков для отбора воздуха можно обрезать, оставив свободным отверстие. В соединении можно обойтись без хомутов, поскольку этот элемент нашей установки не находится под давлением.

Патрубок для него не стоит делать длинным. Отрезаем его ножом, и насаживаем фильтр от руки. Чтобы медные трубки компрессора не находились на одной линии, и не мешали друг другу, их можно отогнуть в разные стороны. Следом крепим второй воздушный фильтр на выход. При необходимости медный патрубок под него можно укоротить кусачками. Как показала практика самого автора, даже при сравнительно небольшом давлении такая сборка не может обойтись без прижимных хомутов. Насаживаем их на патрубки, и поджимаем соединение. Второй выходящий из компрессора медный патрубок автор заглушил саморезом и изолентой.

Прикрепляем к воздушному фильтру небольшой отрезок кислородного шланга, и подключаем спиральный шланг для компрессорных работ. Это можно сделать и через быстросъемный переходник. Теперь можно подключить к спиральному шлангу воздушный пистолет для подкачки колес, и проверить работоспособность нашей установки. Чтобы избежать избыточного давления в шлангах и фильтре, можно обжать курок воздушного пистолета нейлоновой стяжкой.

Слабым местом данной компрессорной установки являются пластиковые воздушные фильтры. При давлении в несколько атмосфер их корпус сильно раздувает, и они могут попросту лопнуть. Поэтому данный вариант их применения условен и не является окончательным. Сама же установка вполне заслуживает доверия и самого пристального внимания со стороны не только автолюбителей, но и просто любящих мастерить своими руками.

Для лучшего усвоения материала можете посмотреть видео:

Отличная статья 0

notperfect.ru

Компрессор из холодильника своими руками

Самодельный компрессор из холодильника сделанный своими руками: подробный фото отчёт по изготовлению с описанием самоделки, а также видео испытаний компрессора для подкачки шин.

Практически у каждого запасливого хозяина, в закромах найдётся компрессор от старого советского холодильника. Выбрасывать этот агрегат конечно не стоит, ведь из него можно сделать бюджетный компрессор для подкачки шин автомобиля. В этой статье мы подробно рассмотрим как это сделать.

На рисунке показано устройство компрессора холодильника.

Компрессор находится в металлическом корпусе, из которого выходят две медные трубки, через одну трубку воздух засасывается вовнутрь, через другую выходит под давлением.

Компрессор от холодильника подключается к пусковому реле, к которому подведен термостат, здесь он не используется, поэтому его необходимо отключить, замкнуть куском провода контакты на пусковом реле.

В корпусе залито масло, которое используется для смазки компрессора, чтобы на выходе с воздухом не гнало масло, нам нужно на выходящий патрубок установить фильтр. На входящий патрубок тоже желательно поставить фильтр который будет препятствовать попаданию пыли в систему. Используем обычные автомобильные топливные фильтры.



На выходной шланг после фильтра, автор подключил спиральный шланг для компрессорных работ.

К шлангу подсоединил воздушный пистолет с манометром.

Самодельный компрессор от холодильника выдаёт рабочее давление около 3 Атм, этого вполне достаточно для подкачки автомобильных шин. Если к компрессору подключить ресивер, то его можно использовать для несложных покрасочных работ.

Рекомендуем посмотреть видео автора самоделки, где подробно показан процесс изготовления компрессора своими руками.

Автор самоделки: Андрей Рудницкий.
