Реле времени своими руками: 2 схемы разной сложности

Основной составляющей технического оснащения современного дома может стать сделанное реле времени своими руками. Суть такого контроллера состоит в размыкании и замыкании электрической цепи по заданным параметрам с целью контроля наличия напряжения, например, в осветительной сети.

Предназначение и конструктивные особенности

Самое совершенное такое устройство — это таймер, состоящий с электронных элементов. Его момент срабатывания управляется электронной схемой по заданным параметрам, а само время отпускания реле исчисляется в секундах, минутах, часах или сутках.

По общему классификатору таймеры выключения или включения электрической схемы подразделяются на следующие виды:

  • Устройство механического исполнения.
  • Таймер с электронным выключателем нагрузки, например, построенный на тиристоре.
  • Прибор принцип работы, которого построен на пневматическом приводе выключения и включения.

Конструктивно таймер срабатывания может изготавливаться для установки на ровной плоскости, с фиксатором на DIN рейку и для монтажа на передней панели щита автоматики и индикации.

Также такое устройство по способу подключения бывает переднее, заднее, боковое и втыкаемое через специальный разъемный элемент.  Программирование времени может выполняться с помощью переключателя, потенциометра или кнопок.

Как уже отмечалось, из всех перечисленных видов приборов срабатывания на заданное время, наибольшим спросом пользуется схема реле времени с электронным элементом выключения.

Это объясняется тем, что такой таймер, работающий от напряжения, к примеру, 12v, имеет следующие технические особенности:

  • компактные габариты;
  • минимальные энергетические затраты;
  • отсутствие подвижных механизмов за исключением контактов выключения и включения;
  • широко программируемое задание;
  • большой срок эксплуатации, независимый от циклов срабатывания.

Самое интересное, что таймер просто сделать своими руками в домашних условиях. На практике существуют многие виды схем, дающих исчерпывающий ответ на вопрос как сделать реле времени.

Самый простой таймер 12В в домашних условиях

Наиболее простое решение — это реле времени 12 вольт. Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.

Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.

Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.

Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.

Транзистор, подсоединенный к выходу интегрального счетчика, открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.

Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в считывании импульсов, поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.

При поступлении 256 импульса (это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.

Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.

Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.

Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия. Транзистор КТ814А следует поменять на другой тип — КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.

Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.

Теперь после подачи питания реле будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.

Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.

При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0.1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки реле будет иногда меньше, чем должно быть.

Интересной особенностью принципа работы данной схемы является наличие дополнительных возможностей, которые при возможности легко реализовать.

В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.

Таким образом, с помощью микропереключателей вы сможете программировать время выдержки реле.

Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:

Номер ноги счётчикаНомер разряда счётчикаВремя выдержки
736 сек
5411 сек
4523 сек
6645 сек
1371.5 мин
1283 мин
1496 мин 6 сек
151012 мин 11 сек
11124 мин 22 сек
21248 мин 46 сек
3131 час 37 мин 32 сек

Комплектация схемы элементами

Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.

Элементами схемы являются:

  • диоды VD1 – VD2, имеющие маркировку 1N4128, КД103, КД102, КД522.
  • Транзистор, подающий напряжение 12v на реле — с обозначением КТ814А или КТ814.
  • Интегральный счетчик, основа принципа работы схемы, с маркировкой К561ИЕ16 или CD4060.
  • Светодиодное устройство серии ARL5013URCB или L816BRSCB.

Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности.

Простая схема для новичков

Начинающим радиолюбителям можно попробовать сделать таймер, принцип действия которого максимально прост.

Тем не менее, таким простым устройством можно включать нагрузку на конкретное время. Правда, время на которое подключается нагрузка всегда одно и то же.

Алгоритм работы схемы заключается в следующем. При замыкании кнопки, имеющей обозначение SF1, конденсатор C1 полностью заряжается. Когда она отпускается, указанный элемент C1 начинает разряжаться через сопротивление R1 и базу транзистора, имеющего обозначение в схеме — VT1.

На время действия тока разрядки конденсатора C1, пока его достаточно для поддержания транзистора VT1 в открытом состоянии, реле K1 будет во включенном состоянии, а затем отключится.

Указанные номиналы на элементах схемы обеспечивают длительность работы нагрузки на протяжении 5 минут. Принцип действия устройства такой, что время выдержки зависит от ёмкости конденсатора C1, сопротивления R1, коэффициента передачи тока транзистора VT1 и тока срабатывания реле K1.

При желании вы можете изменить время срабатывания изменив ёмкость C1.

Видео по теме


vashumnyidom.ru

схема на 12в (фото, видео)


Реле времени сегодня является электронным устройством, которое устанавливается на любые бытовые приборы, для которых имеет значение отсчет времени. Поэтому большой интерес для любителей электроники является самостоятельная сборка реле времени.

При этом, выдержки времени нужны не только для включения и выключения приборов, но также и для мощности нагрева, как это предусматривают микроволновые печи. В зависимости от времени включения происходит ее нагрев.

ОГЛАВЛЕНИЕ

  • Устройство
  • Простая радиосхема
  • Многофункциональные релейные устройства

Устройство

Для того, чтобы понять, как устроено электронное реле, полезно вспомнить старые механические регуляторы времени. Скажем, у прежних стиральных машин поворот вынесенной на корпус ручки включал исполнительный механизм. Одновременно запускалась выдержка. По прошествии заданного времени исполнительный механизм отключался. По такому алгоритму работают любые включатели времени либо таймеры, даже находящиеся в микроконтроллере (МК).

Хотя сегодня, в век электроники, существуют очень много электронных часовых механизмов и реле, то возникает вопрос о необходимости изготовления механизма, регулирующего время своими руками. Ответить на него очень просто. Часто дома приходится делать что-то, где потребуются дозированные временные границы. Поэтому простые механизмы регулирования временивозможно собрать и самому, своими руками.

Простая радиосхема

Схема печатной платы реле на 12 в

Приведем одну из наиболее простых схем. Для наглядности приводится схема и изображение печатной платы реле на 12 в.

Представим, что кнопка sb1 выключена. На обкладке конденсатора с1 сейчас напряжения нет. В результате этого, транзисторы закрыты и в обмотках реле ток отсутствует. После включения кнопки происходит заряд емкости с1, открывающий транзистор vt1, к базе которого прикладывается отрицательное напряжение. В итоге будет открыт второй транзистор и сработает реле k1.

Если отпустить кнопку, то произойдет разряд конденсатора по цепи: r2-r3 эмиттер vt1-r4.

Наши читатели рекомендуют!
Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка…

Реле остается включенным, до того момента, когда напряжение на контактах емкости не снизится до 2-3 вольт. На протяжении этого времени соединения реле будут пребывать в одном из положений: либо включенном, либо отключенном.

Временная выдержка регулируется в пределах, которые зависят от емкости с1 и суммы сопротивлений подключенных к ней цепей. Задержка по длительности может регулироваться с помощью сопротивления r3. Получение более увеличенных пределов выдержек возможно с помощь увеличения номиналов с1 и r3. Схема простая, микросхемы отсутствуют.

Если нужно изготовить реле времени на 220 в, то можно воспользоваться следующей схемой. Здесь представлена очень простая схема подключения.

Схема

С включением соединенияs1 емкость с1 будет заряжаться, на управляющую ножку тиристора подается плюс, тиристор откроется и при этом загорится последовательно соединенная в цепь лампа L1. Пока конденсатор заряжается, по нему перестает проходить ток. Соответственно тиристор закрывается и происходит выключение лампы.

При выключении контакта s1 емкость разряжается посредством резистора r1 и реле времени возвращается в первоначальное положение. Продолжительность горения лампы будет около 4 -7 секунд. Для того, чтобы увеличить задержку, нужно изменить емкость конденсатора. Такое реле можно поставить для включения освещения на лестничной площадке или подключить к АВР.

10 часовой таймер на микросхемах К155ЛА3 и К176ИЕ5

В данной схеме основной упор сделан на микросхему D1. Подобная микросхема может работать с различными устройствами на 12 в.Вся же схема, собранная своими руками, тоже имеет различное применение. Например, если ее подключить к контактору, то можно дистанционно управлять электроприборами, как пускателем. Подобные контакторы, управляемые слабыми токами, могут использоваться в различных автоматических системах, например, открывать ворота гаража или включать в нем освещение.

На одном контакторе возможно своими руками собрать схему АВР. Такие схемы АВР устанавливаются для включения и *выключения устройств телемеханики и уличного освещения. Автоматическое включение резерва (АВР) необходимо для быстродействия при отключении питания. Система АВР содержит в себе часовой механизм, который через минимальную задержку времени отключает цепь силового трансформатора. Обычно такие АВР, использующие именно часовые механизмы работают на электрических подстанциях.

Многофункциональные релейные устройства

Своими руками можно собрать и многофункциональные релейные устройства, которые могут быть применены в домашнем хозяйстве. Ими можно организовать включение и выключение отопления, вентиляции, освещения. Многофункциональные устройства могут работать с любыми заданными промежутками времени. Задержку можно настроить в интервале от 0,1 сек и до 24 суток, при этом напряжение питание может быть от 12 до 220в переменного или постоянного тока.

Главными функциями работы реле в таких случаях считаются:

  • Задержка выключения, происходящую за счет переключающихся контактов;
  • Задержка срабатывания устройства.

electricvdele.ru

Как сделать реле времени 12 В своими руками



Доброго всем времени суток! В последнее время стало поступать немало просьб о том, чтобы разъяснить принцип самостоятельного построения реле времени.

Прежде, чем начать рассказ о том, как это можно сделать, хочется немного рассказать о том, что же это за прибор. Принцип его работы настолько прост, что может вызвать восхищение.

Например, если припомнить «стиралки» старых выпусков, которые, иногда, в шутку звали «ведром с мотором», то работа таких устройств была очень наглядной: после поворота ручки внутри раздавалось тиканье и движок начинал работать.

При достижении ручкой нуля, стирка заканчивалась. Такие реле времени являли собой цилиндр со спрятанным внутри часовым механизмом. Снаружи были лишь контакты и рукоятка. Это наиболее простое объяснение принципа действия такого устройства. Однако, эти релюхи используются не только в стиралках. Их можно с успехом применять и во многих других местах.

Как изготовить реле времени 12 В своими руками?

Рассмотрим наиболее простой вариант такого устройства (верней, процесс его изготовления). На рисунке выше приведена его схема и рисунок печатной платы.

За исходное положение примем то, когда кнопка sb1 разомкнута. В это время на обкладках емкости с1 напруга отсутствует. В следствие этого, транзисторы в закрытом состоянии и тока в обмотке релюшки нет.

Стоит коротко нажать на кнопку, как емкость с1 мигом зарядится, открыв при этом транзистор vt1, приложив к его базе свое отрицательное напряжение. В результате произойдет открывание второго транзистора и сработка релюшки к1.

После того, как кнопка будет отпущена, емкость начинает разряжаться по следующей цепи: r2-r3-эмиттер vt1-r4.

Релюшка будет включенной до тех пор, пока напруга на обкладках емкости не упадет до пары вольт. Все это время исполнительные контакты реле будут находиться в замкнутом (либо разомкнутом) состоянии.

Предел регулировки временной выдержки находится в зависимости от величины емкости с1 и общей величины сопротивлений тех цепей, что подключены к нему. Регулировать время задержки можно при помощи резистора R3. Если необходимо увеличение предела выдержек, то придется увеличить номиналы с1 и r3.

Печатную плату устройства можно изготовить из практически любого фольгированного материала (лучше, если это будет стеклотекстолит). Дорожки на плате лучше всего пролудить (так будет легче выполнять пайку деталей).

Как выполнять сборку устройства

В первую очередь, аккуратно распаиваем на плате транзисторы (не попутайте их цоколевку). После этого, подождав пару минут, приступаем к распайке реле и шунтирующего диода (с диодом надо тоже быть аккуратным и не путать его выводы). Когда это будет сделано, можно впаивать конденсатор и резисторы.

Контакты реле к1.1 не обязательно впаивать в схему (если исполнительное устройство не питается от того же источника, что и реле времени).

Приведу еще одну схемку такого устройства (этот вариант немного попроще).

Она приведена на другом рисунке. В этом варианте устройства, работает всего один транзистор средней мощности.

Схема рассчитана на питание от 24 вольт, но ее несложно пересчитать под 12 вольт.

В качестве ключа (питающего обмотку реле) применяется транзистор кт814 (хотя может быть использован и кт818). За временную выдержку в схеме отвечают элементы r1 и r2. Интервал временных задержек при таких номиналах получится 1…60 секунд.

Схема работает так:

Нажимая на кнопку, мы производим заряд емкости с1 до напряжения питания. После отпускания кнопки начинается разряд емкости по цепи r1…r4 – эмиттерный переход q1. Именно эти детали и отвечают за время его разряда.

Этот ток заставляет подняться коллекторный ток, в результате происходит сработка rl1. Контакты этой релюшки включают сигнализацию начала процесса. После окончания разрядки емкости все токи снижаются, что приводит к отпусканию релюшки и отключению исполнительного устройства.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

podvi.ru

Как сделать реле времени своими руками: схема, видео, фото

С помощью электронных реле можно неплохо экономить дома, к примеру, возьмем свет в коридоре, кладовке или подъезде. Нажимая кнопку, мы включаем свет и через определенное время он отключается. Этого времени должно хватить на поиски предмета в коридоре, кладовке или попадание в квартиру. К тому же освещение без надобности не горит, по забывчивости оставленный включенным. В этой статье мы расскажем, как сделать реле времени своими руками, предоставив все необходимые схемы и инструкции.

Простейший вариант

Пример конструктора для самодельной сборки таймера задержки отключения:

При желании есть возможность самостоятельно собрать реле времени по следующей схеме:

Время задающим элементом является конденсатор С1, в стандартной комплектации КИТ набора 1000 мкФ/16 В, время задержки составляет 10 минут. Регулировка времени осуществляется резистором R1. Питание платы 12 вольт. Управление нагрузкой осуществляется через контакты. Плату можно не делать, собрать на макете.

Для того, чтобы сделать реле времени, нам понадобятся такие детали:

Правильно собранное устройство не нуждается в настройке и готово к работе. Данное самодельное реле задержки времени было описано в журнале «Радиодело» 2005.07.

Самоделка на базе таймера NE 555

Другая схема электронного таймера для сборки своими руками, легка и доступна для повторения. Элементная база собрана на распространенной микросхеме интегрального таймера «NE 555». Данный прибор предназначен как для отключения, так и включения устройств, ниже представлена схема устройства:

Сердцем устройства является специализированная микросхема, используемая в построении всевозможных электронных устройств, таймеров, генераторов сигнала и т.д. Данная микросхема управляет нагрузкой через электромеханическое реле, которое можно задействовать как на включение, так и на выключение света.

Управление таймером осуществляется двумя кнопками: старт и стоп. Для начала отсчета времени необходимо нажать на кнопку старт. Отключение и возврат устройства в первоначальное состояние осуществляется кнопкой стоп. Узлом, задающем интервал времени, является цепочка из переменного резистора R1 и электролитического конденсатора C1. От их номинала зависит величина задержки включения реле времени.

При данных номиналах элементов R1 и C1, диапазон времени может быть от 2 секунд до 3 минут. В качестве индикатора состояния работоспособности конструкции используется включенный параллельно катушке реле светодиод. Как и в предыдущей схеме, данная также требует внешнего питания, от источника постоянного тока 12 вольт.

Для того чтобы сделать запуск реле при подаче на него питания, необходимо немного изменить схему, и вывод 4 микросхемы соединить с плюсовым проводом, вывод 7 отключить, а выводы 2 и 6 соединить вместе. Более наглядно о данной схеме можно узнать из видео:

Реле на одном транзисторе

Для совсем ленивых можно использовать схему реле времени на одном транзисторе, КТ 973 А, импортный аналог BD 876. Данное решение также основано на заряде конденсатора до напряжения питания, через потенциометр. Изюминка схемы заключается в принудительном переключении и разряде емкости через резистор R2 и возвращении исходного начального положения тумблером S1.

При подаче питания на устройство начинается заряжаться емкость электролита через резистор R1 и через R3, открывая тем самым ключ транзистор VT1. Когда емкость зарядится до состояния отключения VT1 обесточивается реле, тем самым отключая или включая нагрузку, в зависимости от назначения схемы и использования контактов.

Элементы таймера не критичны и могут иметь незначительный разброс в номиналах. Выдержка времени может отличаться и зависеть от температуры окружающей среды, а также от величины сетевого напряжения. На фото ниже предоставлен пример готовой самоделки:

Теперь вы знаете, как сделать реле времени своими руками. Надеемся, предоставленные инструкции пригодились вам и вы смогли собрать данную самоделку в домашних условиях!

Будет интересно прочитать:

samelectrik.ru

как сделать своими руками по схемам устройство на 12 вольт

С помощью такого устройства, как реле времени на 12 вольт, можно неплохо сэкономить деньги на счетах за электричество. Связано это с автоматическим отключением лампочки, к примеру, после определённого промежутка времени. Это очень удобно, поскольку свет не будет просто гореть, если его забыть выключить. К тому же такое устройство достаточно просто сделать своими руками, даже не имея особых навыков в электромонтаже.

Сфера применения

В процессе развития человеческой цивилизации люди всегда старались облегчить себе жизнь и придумывали различные полезные приспособления. После популяризации среди населения электрического оборудования возникла необходимость в изобретении таймера, который бы отключал устройство через определённое время. То есть можно включить агрегат и идти заниматься своими делами, после чего таймер автоматически его отключит в указанное или запрограммированное время. Для этих целей и создали реле времени. 12 В устройство характеризуется простотой изготовления, поэтому сделать его самостоятельно будет нетрудно.

В качестве примера можно привести реле со старой стиральной машинки, которые были популярны в годы Советского союза. В классическом исполнении они имели механическую круглую ручку с делениями. После прокручивания её в определённом направлении начинался обратный отсчёт, и машинка останавливалась, когда таймер внутри реле доходил до значения «ноль».

Реле времени существует и в современной электротехнике:

  • микроволновые печи или другая похожая по своей специфике техника;
  • системы автополива;
  • вентиляторы для нагнетания воздуха или для вытяжки;
  • автоматические системы управления освещением.

Как правило, прибор делают на основе микроконтроллера. Он не только исполняет функцию реле времени, но и регулирует все автоматические процессы в приборе, то есть является главным блоком управления.

Так проще и экономичнее для производителя, поскольку не нужно устанавливать два элемента, которые выполняют одну и ту же функцию, если все задачи может обеспечивать один блок управления.

Все модели (как заводские, так и самодельные) по типу элемента, располагающегося на выходе, делятся на:

  • релейные;
  • симисторные;
  • тиристорные.

В первом варианте вся нагрузка подключается и проходит через «сухой контакт». Он является самым надёжным среди аналогов. Для самостоятельного изготовления можно также использовать и микроконтроллер. Но делать это нецелесообразно, поскольку обычные самодельные реле времени изготавливаются для простых задач. Поэтому использование микроконтроллеров является лишней тратой денег. Лучше в этом случае воспользоваться простыми схемами на конденсаторах и транзисторах.

Изготовление своими руками

Принцип работы реле времени — запуск установленной выдержки. Сначала включается таймер с заданным временем, а затем начинается обратный отсчёт. Устройство, к которому таймер подключался, начинает работать — включается свет или электромотор. В момент, когда время вышло, реле перекрывает подачу тока и отключает устройство от питания.

Самый простой вариант на транзисторах

Схемы временного реле с использованием транзисторов считаются самыми простыми. Простейшая модель имеет всего лишь 8 комплектующих. Для её изготовления даже не нужно использовать плату, а все детали можно спаять между собой. Такое устройство зачастую делают для того, чтобы подключить через него освещение. После нажатия кнопки свет включается, а через несколько минут отключается.

Для изготовления потребуются такие комплектующие:

  • несколько резисторов;
  • кнопка для механического запуска устройства;
  • реле для регулировки мощности;
  • транзистор типа КТ937А;
  • несколько конденсаторов;
  • выпрямительные диоды;
  • переменный резистор (для регулировки времени).

Вышеописанный процесс задержки, благодаря которому работает устройство, происходит за счёт зарядки конденсатора до степени питания ключа транзистора. Одной из основных задач при изготовлении такой конструкции является правильный подбор сопротивления. Оно должно быть точно на том уровне, чтобы после подачи сигнала реле замыкалось. При этом только после подачи сигнала с другого элемента нагрузка может быть обратно подана. Подбор проводится путём проведения экспериментов.

У такого типа транзисторов ток подачи небольшой. Если обмотку сопротивления выбрать большую, то диапазон работы можно смело увеличить до нескольких часов. Также стоит отметить, что работать устройство начинает только на последнем этапе, когда работа подходит к концу, а до этого времени оно практически не употребляет электричества.

Если устройство подключить на обычную батарейку, то функционировать он будет долго. Таким образом, сделать реле времени на 12 вольт своими руками не является сложной задачей.

Использование микросхем

В микросхемах на основе транзисторов имеются существенные недостатки. Время задержки рассчитать очень сложно, в связи с этим необходимо перед каждым включением разряжать конденсатор. Применение микросхем эти недостатки устраняет, но работа самого устройства усложняется. Тем не менее, имея даже начальные навыки работы с электрооборудованием, можно сделать реле времени такого типа без особого труда.

Устройство, в основе которого лежат микросхемы, будет работать намного качественнее, чем прибор на транзисторах: непредвиденных срабатываний будет гораздо меньше. Связано это с усиленным контролем за токами, они действуют жёстче. Транзистор будет срабатывать в одну и обратную сторону только тогда, когда это нужно.

Существуют и более сложные схемы, основанные на микроконтроллерах. Но для того чтобы собрать их самостоятельно, нужно иметь определенный опыт, так как могут возникнуть различные сложности в работе как с программированием, так и с пайкой.

Питание 220 вольт

Все схемы, которые были описаны ранее, рассчитаны на работу с 12-вольтным напряжением. Для того чтобы подключить 220 вольт, необходимо на выходе из схемы установить магнитный пускатель. Это нужно делать в обязательном порядке при установке в устройство с электродвигателем или другими потребителями, требующими высокой нагрузки.

Но с другой стороны, для контроля за освещением можно собрать элементарное устройство на базе тиристоров. Стоит отметить, что включать другие приборы через такое устройство не рекомендуется.

В качестве комплектующих могут понадобиться:

  • выключатель;
  • конденсаторы;
  • 4 диода;
  • тиристор.

Работает такое устройство по общему принципу, как и все схемы подобного типа. Конденсаторы в нём заряжаются постепенно. Задержка регулируется специальным выключателем, а диапазон действия подбирается ёмкостью конденсаторов. Любое соприкосновение к деталям конструкции может закончиться электрическим ударом, об этом следует помнить.


220v.guru

Реле времени своими руками как сделать? Схема, инструкция :: SYL.ru

Для обеспечения точных промежутков времени при выполнении различных действий с помощью электрооборудования применяются реле времени.

Они повсюду применяются в быту: электронный будильник, изменение режимов работы стиральной машины, микроволновой печи, вытяжные вентиляторы в туалете и ванной комнате, автоматический полив растений и т. п.

Достоинства таймеров

Из всех разновидностей наиболее распространены электронные устройства. Их преимущества:

  • малые размеры;
  • исключительно малые энергозатраты;
  • отсутствие подвижных частей за исключением механизма электромагнитного реле;
  • широкий диапазон временных выдержек;
  • независимость срока службы от количества рабочих циклов.

Реле времени на транзисторах

Обладая элементарными навыками электрика, можно изготовить электронное реле времени своими руками. Его монтируют в пластиковом корпусе, где размещаются блок питания, реле, плата и элементы регулирования.

Простейший таймер

Реле времени (схема ниже) производит подключение нагрузки к питанию на время 1-60 сек. Транзисторный ключ управляет электронным реле К1, который подключает потребитель к сети контактом К1.1.

В исходном состоянии переключатель S1 замыкает конденсатор С1 на сопротивление R2, который поддерживает его разряженным. Электромагнитный переключатель К1 при этом не работает, поскольку транзистор заперт. При подключении конденсатора к питающей сети (верхнее положение контакта S1) начинается его зарядка. Через базу протекает ток, который открывает транзистор и включается К1, замыкая цепь нагрузки. Напряжение питания на реле времени — 12 вольт.

В процессе зарядки конденсатора базовый ток постепенно уменьшается. Соответственно падает величина коллекторного тока, пока К1 своим отключением не разомкнет цепь нагрузки контактом К1.1.

Чтобы снова подключить нагрузку к сети на заданный период работы, схему следует снова перезапустить. Для этого переключатель устанавливается в нижнее положение «выключено», что приводит к разрядке конденсатора. Затем устройство снова включается с помощью S1 в течение заданного временного промежутка. Задержка регулируется с помощью установки резистора R1, а также может быть изменена, если конденсатор заменить на другой.

Принцип действия реле с применением конденсатора основан на его зарядке в течение времени, зависящего от произведения емкости на величину сопротивления электрической цепи.

Схема таймера на двух транзисторах

Нетрудно собрать реле времени своими руками на двух транзисторах. Оно начинает работать, если подать питание на конденсатор С1, после чего начнется его зарядка. При этом ток базы открывает транзистор VT1. Вслед за ним откроется VT2, и электромагнит замыкает контакт, подавая питание на светодиод. По его свечению будет видно, что сработало реле времени. Схема обеспечивает переключение нагрузки R4.

По мере того как конденсатор заряжается, эмиттерный ток постепенно снижается, пока транзистор не закроется. В результате реле отключится, и светодиод прекратит работу.

Повторный запуск устройства происходит, если нажать кнопку SB1, а затем ее отпустить. При этом конденсатор разрядится и процесс повторится.

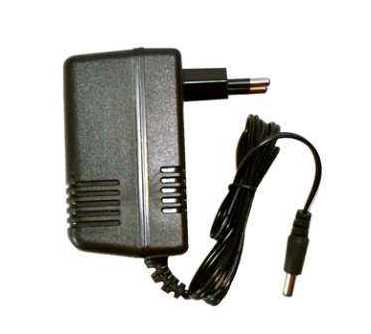

Работа начинается, когда на реле времени 12 В подается питание. Для этого могут применяться автономные источники. При питании от сети к таймеру подключается блок питания, состоящий из трансформатора, выпрямителя и стабилизатора.

Реле времени 220в

Большинство электронных схем работают на малом напряжении с гальванической развязкой от сети, но при этом могут коммутировать значительные нагрузки.

Временная задержка может производиться от реле времени 220В. Всем известны электромеханические устройства с задержкой выключения старых стиральных машин. Достаточно было повернуть ручку таймера, и устройство включало двигатель на заданное время.

На смену электромеханическим таймерам пришли электронные устройства, которые также применяются для временного освещения в туалете, на лестничной площадке, в фотоувеличителе и т. п. При этом часто используются бесконтактные переключатели на тиристорах, где схема работает от сети 220 В.

Питание производится через диодный мост с допустимым током 1 А и более. Когда контакт выключателя S1 замыкается, в процессе зарядки конденсатора С1 открывается тиристор VS1 и загорается лампа L1. Она служит нагрузкой. После полной зарядки тиристор закроется. Это будет видно по отключению лампы.

Время горения лампы составляет несколько секунд. Его можно менять, установив конденсатор С1 с другим номиналом или подключив к диоду D5 переменный резистор на 1 кОм.

Реле времени на микросхемах

Транзисторные схемы таймеров имеют много недостатков: сложность определения времени задержки, необходимость разрядки конденсатора перед следующим пуском, малые интервалы срабатывания. Микросхема NE555, получившая название «интегральный таймер», давно завоевала популярность. Ее применяют в промышленности, но можно увидеть множество схем, по которым делают реле времени своими руками.

Временная выдержка задается сопротивлениями R2, R4 и конденсатором С1. Контакт подключения нагрузки К1.1 замыкается при нажатии на кнопку SB1, а затем он самостоятельно размыкается после задержки, продолжительность которой определяется из формулы: tи = 1.1R2∙R4∙C1.

При повторном нажатии на кнопку процесс повторяется.

Во многих бытовых приборах применяются микросхемы с реле времени. Инструкция для пользования — это необходимый атрибут правильной эксплуатации. Она также составляется для таймеров, созданных своими руками. От этого зависит их надежность и долговечность.

Схема работает от простейшего блока питания на 12 В из трансформатора, диодного моста и конденсатора. Ток потребления составляет 50 мА, а реле коммутирует нагрузку до 10 А. Регулируемую задержку можно сделать от 3 до 150 с.

Заключение

В бытовых целях можно легко собрать реле времени своими руками. Электронные схемы хорошо работают на транзисторах и микросхемах. Можно установить бесконтактный таймер на тиристорах. Его можно включать без гальванической развязки от действующей сети.

www.syl.ru

Схема простого реле времени для начинающих радиолюбителей

В этом выпуске канала Паяльник TV рассмотрим простую схему. Она представляет из себя несложный таймер, или реле времени. Выполнена всего на одном активном компоненте в виде биполярного транзистора обратной проводимости.  Доступна схема начинающим и опытным радиолюбителям для самостоятельной сборки. Радиодетали дешево в этом китайском магазине.

Элементы таймера.

Несколько слов про элементную базу. Диод D1 можно даже не использовать. Заменить перемычкой. Если решите использовать, то любой маломощный диод, например 1N4007, или любой другой выпрямительный диод. Конденсатор C2 подбирается, если устройство будет питаться от блока питания. Если от аккумулятора, то отпадает нужда в конденсаторе C2, так как он предназначен для фильтрации питания. Резисторы R2 и R1 с мощностью 0,25 Вт. Однако можно и не столь мощные 0,125 Вт. Конденсатор C1 в схеме имеет ёмкость 100 мкФ, но нужно его подобрать. Из него зависит время срабатывания схемы. Напряжение этого конденсатора 16-25 В, поскольку питание у нас само 12 В. Транзистор T1 – любой маломощный транзистор биполярный, обратной проводимости. Можно использовать даже КТ315. В представленной сборке задействован транзистор средней мощности КТ815А. Можно также транзисторы большой мощности, к примеру КТ805, КТ803 даже, КТ819, и так далее.

В эмиттерную цепочку транзистора подключена обмотка электромагнитного реле, для управления мощными сетевыми нагрузками. В случае, если схему будете применять для запитки низковольтных маломощных нагрузок, например, светодиодов, то реле можно убрать и в эмиттерную цепь подключить напрямую сам светодиод.

Как работает схема?

При подключении источника питания, 12 В, к примеру, поступает питание на схему, через ограничительный резистор R2 заряжается конденсатор C1. И как только заряд на конденсаторе достиг определённого уровня, питание через резистор R1 поступает на базу транзистора. Вследствие чего последний открывается, и плюс через переход транзистора подаётся на обмотку электромагнитного реле. Вследствие чего последнее замыкается, включая или выключая сетевую нагрузку.

В представленном варианте в качестве сетевой нагрузки использована обычная лампа накаливания на 220 В. Если хотите управлять сетевыми нагрузками, то обратите внимание именно на параметры реле. Во-первых, катушка реле должна быть рассчитана на напряжение 12 В. Сами контакты должны быть довольно мощными, в зависимости, конечно же, от подключённой нагрузки. То есть, обратите внимание на ток допустимый через контакты.

Время срабатывания реле, то есть, время зарядки конденсатора, в большей степени зависит от резистора R2. Чем выше его номинал, тем медленнее будет заряжаться конденсатор. И, разумеется, от ёмкости самого конденсатора C. Чем выше его номинал, тем дольше он будет заряжаться, значит, тем большее время потребуется на зарядку и срабатывание схемы.

Рассмотрим схему в железе.

Реле имеет катушку на 12 В, об этом говорит маркировка. Также допустимый ток через контакты составляет 10 А при напряжении 250 В, переменном. Транзистор абсолютно не нагревается в схеме. Но поскольку схема имеет довольно большую задержку, с таким раскладом использованных компонентов, было решено изменить сопротивление R2. В схеме 47 кОм было заменено на 4,4 кОм, и этим получена задержку 2-3 с.

Давайте подключим к источнику питания 12 В. Будет использован такой аккумулятор, точное напряжение где-то 10, 8 В. Это три литиевые банки, подключённые последовательным образом. Обратите внимание на светодиод. У нас синий светодиод подключён через ограничительный резистор на 1 кОм. Как только контакты реле замкнутся, подаётся питание на сам светодиод. Обратите внимание на задержку. Где-то 2 с. Разумеется, схема может находиться в включённом состоянии бесконечно долгое время.

Данную схему можно использовать не только в качестве таймера, но и в качестве системы плавного пуска Soft Start. Применяется система импульсных мощных блоков питания. Почему именно советуется в мощных источниках питания импульсных использовать плавный пуск? Потому что при включении схемы в сеть на очень короткое время схема потребляет запредельный ток. Это происходит потому, что в момент включения заряжаются конденсаторы большим током. И вследствие этого другие компоненты схемы, например, диодный мост и так далее, могут не выдерживать такие токи и выйти из строя. Поэтому применяется эта система.

Как работает система плавного пуска в схемах импульсных источников?

При подключении в сеть 220 В через резистор, который имеет некоторое сопротивление и является токогасительным, то есть, ограничивает ток, заряжается через этот резистор мощный электролитический конденсатор, малым током. И как только конденсаторы полностью заряжены, тут уже срабатывает реле и подаётся основное питание по контактам реле на схему импульсного источника питания. Таким образом, к примеру, можно подобрать время заряда конденсатора, настроить тут время срабатывания, и получить довольно хорошую систему для мощных импульсных блоков питания. На этом всё. Такова простая и доступная схема для начинающих радиолюбителей. Еще простая схема реле времени.

КУПИТЬ

обсуждение

radmir tagirov
это пример как не надо делать реле времени. Индуктивная нагрузка должна обязательно шунтироваться диодом. Иначе в одно прекрасное время у вас погорит транзистор. И почему реле подключено к эммитеру?

Serghei
Это не реле времени, а реле задержки! Да и диод ты не туда вставил!

Taras tsaryuk
а диод параллельно реле типа ставить не нужно да!?если не жалко транзистора — когда закроется транзистор и реле обесточится, есть такая фигня как обратный ток, вот в этот момент и транзистору придет полный. Ну в общем как угодно. Если деталей не жалко.

An _
собрал такую схему, только без диода и кондера на входе, и реле заменил на светодиод с последовательно соединенным резистором в 300 ком, транс кт 3102, при подключении к аккуму на приблизительно 12в светодиод плавно начинает светиться и светит, светит, светит.! При меньшем напряжении на источнике питания картина та же. Пробовал менять кондер и резисторы — разница в скорости засвечивания светодиода. Я думал, что он должен засветиться и потухнуть. Где ошибка?

Zahar shoihit
действительно это не урок математики но мне кажется так как статья для начинающих то все-таки стоит объяснить людям, как посчитать время задержки.

Zahar shoihit
как ты получил задержку в две секунды?
Ведь τ=rc 4. 4k*100µf=0. 44сек.
12 вольтовое реле срабатывает где то при 9в.
То есть 3/4 от полного заряда конденсатора.
3/4 от 5τ =(5*0. 44)/4*3=1. 65сек
это в идеале, а по идее и того меньше.

кардан youtube
доброго времени суток. Возможно ли собрать на основе данной схемы реле на 4 контакта с последовательным включением с задержкой в 5 секунд? Хотелось бы использовать нечто подобное в разгоне козлового крана.

дарья новгородова
ребята, оставьте человека в покое со своими вопросами по поводу устройства этого реле. У меня на компрессоре оно уже год отключает пусковые кондёры. А пользуюсь компрессором я довольно часто. А ещё в сигнализации я его применил. Пока проблем не было.

Андрей ф
я не волшебник, а только учусь. Товарищи электронщики поясните пожалуйста, разве базовый ток транзистора у этой схемы через r2, r1 и катушку появляется не с разу. Есть такое предположение, как говорит автор, что транзистор открывается с задержкой в 2 сек, когда на верхней обкладке по мере заряда появляется напряжение, допустим 0, 7 в, достаточное для открытия транзистора и ёмкость конденсатора особой роли не играет. Вот если бы тут стояла кнопка с откидным контактом между r2 и узлом соединения с1 и r1 тогда бы размер ёмкости играл бы свою роль на длительный разряд. Короче говоря, кто может поясните.

Sako grig
напряжение для открывания транзистора 0. 7 в как раз появляется через несколько секунд, время зависит от величины r2 и с1. При увеличении емкости конденсатора 0. 7 в появиться позже, то же самое при увеличении r2, так как уменшится ток зарядки конденсатора. I*t=c*u

андрей ф
спасибо за разъяснение. Собрал схему в мультисим, транзистор поставил 2n6488. Реле подключал и к коллектору и к эммитору. С реле в коллекторной цепи схема ведёт себя приблизительно так как вы написали на базе u= 0, 5в ток открытия 0, 01ма. А когда реле в эммиторной цепи картина другая, напряжение на базе u= 4b ток 0, 01ма и реле вроде бы как срабатывало при 4в. Сопротивление и конденсатор ставил разные, время заряда менялось в обоих случаях.

Sako grig
вообше то я рекомендовал реле подключить в цепь колектора, эмитер заземлять, вместо r1 поставить стабилитрон на 3-4 вольта( что- бы увеличивать время задержки), желательно транзистер взять с большим коэф усиления по току-h31э.

Sako grig
не думаю, что мултисим может разбираться в тонкостях работы разных модификации реле, например у одних, хотя они на 12вольт, напряжение срабатывания 8-9вольт, а напряжение отпускания может быть где то в районе 3-4вольта.

Андрей ф
интересно было лет 20 назад когда цветные телевизоры весили 20 кг и что бы отремонтировать надо было его в ателье везти или на дом мастера вызывать, поэтому самому пришлось прикупить книги и самостоятельно изучать это дело, но моя база всё равно маловата так как подсказать особо было не кому. Собирать и посмотреть как работает схема в мультисим, да почему нет. В интернете очень много роликов но таких, чтобы досконально объяснили работу схемы очень мало. Вот и тут автор мог бы показать на схеме направления токов, напряжения на конденсаторе, на базе транзистора. Тогда бы не было вопросов, а почему реле поставил в цепь эммитера, а не коллктора.

Stas stasovih
подскажи самую простую схему реле задержки отключения? Питание 24в, задержка после отключения питания 60-120 секунд, у меня есть всякое барахло типа пб от компа, и маленькие бп, возможно от туда выдернуть комплектующие?

Sako grig
это зависит от того что подразумевать говоря, отключение,. Если отключение это отключить питающий 24вольт, то спасет только аккумлятор в схеме, если, отключение, надо сделать командной кнопкой, будет другая схема.

Олег мальцев
оно работает? А как? При достижении на базе 0. 7в транзистор откроется и на его эмиттере появится напряжение питания минус напряжение падения на переходе к-э, и по идее он должен закрыться до того момента пока на базе не появится напряжение больше напряжения на эмиттере на 0. 7в. По идее реле нужно включить в коллектор и добавить блокировочный диод. Не?

алекс lamin
а не проще всем одинаково обозначать коненсаторы электролитические плюсом и минусом что такое черное и белое нужно искать людям отдельно тратить время.

Алекс lamin
сотни роликов с названием реле времени чтобы узнать реле включения или выключения нужно досмотреть ролики до конца. А не проще написать в названии. Люди недели тратят на поиски. Не говоря уж об ииотском обозначении изначально любой схемы реле. Где катушка не указывают ни на схеме ни на реле. Вместо привычных знаков скажем нуля и фазы какое то черчение с абстрактным мышлением.

izobreteniya.net

Отправить ответ

avatar
  Подписаться
Уведомление о
