Травление рисунка на металле: Как сделать травление металла в домашних условиях: различные способы, особенности

Содержание

Как сделать травление металла в домашних условиях: различные способы, особенности

15Ноя

Содержание статьи

Для чего требуется процедура протравки металлической поверхности, где ее используют
Травление металла: что это такое
Применение в промышленности
Виды травления
Подготовка поверхности
Нанесение рисунка
Травление стали
Печатные платы
Особенности для других материалов
Техника безопасности

Перед тем как приступить к металлообработке, следует убрать с поверхности любые загрязнения, дефекты, следы ржавчины. В статье мы расскажем об электрохимическом травлении по металлу в домашних условиях с помощью электричества и хлорного железа.

Для чего требуется процедура протравки металлической поверхности, где ее используют

Применяют способ обработки как в промышленности, так и в частных целях. Основная задача – увеличение адгезии материала, то есть сцепления с другим веществом. Часто используется перед нанесением лакокрасочных поверхностей, например, в автомобилестроении.

Дома можно использовать метод для бытовых целей. Таким образом можно, к примеру, из старого стального ведра сделать фактически новое. Но перед тем как разобраться с технологией, осветим разновидности, которые имеет способ, и где он применяется.

Травление металла: что это такое

Это способ для удаления части поверхностного слоя (с точностью до микронов) металлического изделия с помощью управляемой химической реакции, часто под воздействием тока. С заготовкой вступают в реакцию вещества разной кислотности, соли. Самый распространенный вариант металлообработки в домашних условиях – погружение образца в заранее подготовленную емкость с реагентами.

Применение в промышленности

Использование:

Очищение от оксидной пленки.
Перед покраской или обработкой специальными защитными составами.
Перед операцией оцинковки.
Для выявления коррозии у нержавейки.
Нанесение рисунка на мелкие детали микросхем, который способствует проведению электрического заряда.

Это неполный перечень задач, которые позволяет решить процедура.

Виды травления

Представим распространенные способы. Большинство из них можно реализовать в домашних условиях. Но необходимо придерживаться правил безопасности – дело будем иметь с химикатами.

Электролитическое

Второе название – гальваническая обработка. Проще всего применять эту технологию на мелких деталях, когда необходимо срочно очистить поверхность. Суть процедуры следующая: наводится солевой или кислотный электролитический раствор, в него помещается заготовка. Затем подается разряд. В зависимости от того, как он заряжен, различают травление:

Катодное. В среде с добавлением химических элементов на катоде образуется водород в виде газа – с его выделением проходит реакция. Он насыщает жидкость и вступает в реакцию со сплавами, убирая окалину. Следует учесть, что при этом страдает прочность поверхности, она становится более хрупкой, поэтому тонкие стальные листы так лучше не обрабатывать. Подходящие материалы – сталь с высоким уровнем углерода, образцы после термообработки.
Анодное. Применяется чаще. На аноде происходит отрыв оксидной пленки с выделением кислорода. Все «лишние» частицы расплавляются в растворе. Верхний слой приобретает небольшую шероховатость. Есть вероятность потери чрезмерно большого количества металла, важно не передержать изделие в емкости под напряжением.

Химическое

Если предыдущий вариант отлично подходил для стали, особенно для углеродистой, то эта процедура имеет те же цели, но совсем другую публику. К обработке можно приступить, если в руках находится:

чермет;
нержавейка;
титан;
алюминий.

Подойдут: h3SO4, HCl, HNO3. Длительность погружения в ванночку зависит от концентрированности состава и степени загрязнения заготовки. Интервал достаточно большой – для косметической чистки тонкостенного изделия может понадобиться всего 1 минута, а для толстой чугунной детали – до 2 часов.

Технология проста. Есть металл. На нем образовалась оксидная пленка, которую нужно убрать. Кислоты через поры проникают под окисление и взаимодействуют со стальной поверхностью. В ходе химической реакции с железом выделяется водород. Он отталкивает загрязнение. Но также может повредиться металлическая поверхность. Избежать этого можно, если предварительно обработать деталь специальными ингибиторами ржавчины.

Плазменное

Процедура также происходит в среде химикатов. Но возбуждает химическую реакцию поток плазмы, сгенерированный на основе инертных газов (с содержанием фтора). Они, вступая во взаимодействие с коррозией (или с кремнием), не трогают само железо. Это очень точный метод, но он требует специального оборудования. Степень точности – до 10 наномикрон.

Посмотрим видео на эту тему:

Гальваническое

Это очень быстрый способ, поэтому он получил популярность, особенно у тех, кто проводит его дома. Скорость – не единственное преимущество. Другие достоинства:

достаточно четкие границы, контуры;
не требуются кислоты, поэтому для человека это более экологичный метод.

Сперва определимся с составом жидкости для погружения, она зависит от материала заготовки:

Вещество	Протрава
Сталь, железо	Смесь нашатыря и железный купорос
Медь, бронза, латунь	Раствор медного купороса
Цинк	Цинковый купорос

Погружная ванночка обязательно должна быть из диэлектрика. Например, стеклянная банка для мелких деталей.

Кладем элемент в емкость, наливаем средство с хорошими проводящими качествами. Анод прикрепляем к изделию. Обязательно понадобится источник энергии. Процедура занимает не более 2 минут, затем следуем промыть образец под водой.

Художественное

Процедура подходит для травления ножа в домашних условиях. Процесс очень распространен среди реставраторов и ценителей оружия. С его помощью можно сделать гравировку, набить инициалы владельца или добавить живописные узоры.

Операция очень проста. Можно использовать любой из вышеперечисленных методов, но быстрее и безопаснее всего – гальванический. На поверхности металла следует оставить трафарет из скотча. Сделать его просто с помощью хорошего струйного принтера. Когда необходимые участки защищены (следите, чтобы под лентой не оставалось следов воздуха), можно проводить классическое травление.

Посмотрим на фото:

Подготовка поверхности

Чтобы операция проходила в быстром темпе, а поверхностный слой удалялся равномерно, необходимо заранее удостовериться, что изделие прошло через подготовительный этап.

Алгоритм:

С помощью наждачной бумаги мелкой фракции отполируйте все дефекты, удалите недостатки.
Наведите мыльный раствор. Подойдет моющее средство для посуды, разведенное до пены в воде.
Тщательно с помощью щетки удалите все загрязнения.
Доведите до полного высыхания, можно использовать фен.
Тряпку вымочите в обезжиривателе, тщательно протрите поверхность.

Нанесение рисунка

Если вы рассматриваете способ в качестве художественной задумки при желании декорировать нож или иной элемент с помощью травления металла в домашних условиях солью, то необходимо защитить, изолировать определенные участки. Можно даже добиться полутонов, тогда одни защитные пленки нужно оставить на весь период, а другие – снимать по мере вытравливания основного фона. Рассмотрим, какими подручными способами можно обезопасить зону узора.

Лак для ногтей

Из достоинств – простота нанесения и доступность, его легко найти в косметичке супруги или купить за копеечную сумму. Но есть минусы:

слишком тонкие линии сделать трудно из-за высокой вязкости;
сложно аккуратно стереть нечаянно нарисованные элементы;
требуется художественный навык.

Грунтовка или битумный лак

Так как сделать травление рисунка на металле своими руками без трафарета непросто, то самый легкий метод – полностью загрунтовать поверхность, а потом острой частью прочертить узор, убрав излишки. Не слишком надавливайте, рискуете поцарапать сталь.

Глянцевая бумага

Есть специальный материал для творчества, но подойдет и лист из журнала. На нем следует на струйном принтере напечатать узор в зеркальном отображении. Затем свеженапечатанный рисунок нужно прикрепить к обрабатываемой площади и проутюжить утюгом. После остывания смочите место теплой водой и уберите бумагу – след переведется.

Травление стали

Процедура состоит из нескольких этапов:

обезжиривание и очистка;
нанесение защитного слоя, если это необходимо в художественных или иных целях;
наведение раствора;
опускание элемента в ванну;
подача электрического заряда.

Протравы

Обычно азотную смешивают с одной из следующих:

с винно-каменной;
с соляной;
с уксусной.

Для лучшего эффекта можно предварительно выдержать элемент в гликогене в течение нескольких минут, затем высушить его и приступить к основному протравливанию.

Для цветмета подойдет травление металла кислотой в домашних условиях

Представим в виде таблицы рекомендации по составам:

Материал металлической заготовки	Вещества, которые добавляются к протраве
Cuprum, сплав из нее	К серной, хлороводороодной, ортофосфорной, азотистой присоединяют хром или азот
Алюминий, Molydenum	Щелочные смеси на основе гидроксида натрия и пероксида водорода
Titanium	Предварительно – щелочь, затем сильные смеси, например, фтороводородные
Nickel, Wolframium	Раствор на воде с пероксидом водорода и метановой кислотой

Печатные платы

Суть – в нанесении тонкого узора на микросхемах, которые будут иметь способность проведения сигнала электричества. Болванку из диэлектрика покрывают фольгой. На ней защищают нужные линии, остальное протравливается одним из перечисленных выше способов.

Посмотрим на видео, как это сделать дома с помощью лимонки и перекиси водорода:

Особенности для других материалов

В декоративных целях можно использовать аналогичный прием на стеклянной поверхности. Узор следует защищать с помощью воска или канифоли, а протравой может стать фтороводородный реагент, так как только он имеет способность растворять стекло. Основная часть получается матовой и шероховатой. Посмотрим подробности в ролике:

Техника безопасности

Компания «Рокта» напоминает, что при работе с любыми химикатами необходимо помнить о возможном вреде для организма. Рекомендуем предварительно:

включить систему принудительной циркуляции воздуха;
надеть респиратор;
обезопасить все открытые участки с помощью резиновой специальной одежды, особенно важны перчатки;
при разведении состава лить кислоту в воду, ни в коем случае не наоборот;
поставить рядом приборы для тушения возможного возгорания.

В статье мы подробно рассказали про виды и технологии химического травления металла в домашних условиях. Будьте осторожны.

Чтобы уточнить интересующую вас информацию, свяжитесь с менеджерами компании «Рокта» по телефонам 8 (908) 135-59-82; (473) 239-65-79; 8 (800) 707-53-38. Они ответят на все ваши вопросы.

Химическое травление металла в домашних условиях, травление рисунка

Удаление части поверхностного слоя металлического изделия с помощью химической реакции называют травлением. Эта технология известна человеку уже несколько тысячелетий, наряду с чеканкой и чернением ее применяли для отделки металлических деталей оружия и домашней утвари, украшений и ритуальных предметов. В наши дни травление металлов применяется в художественных промыслах, для нанесения гальванических покрытий, для создания изображений и надписей на металлических изделиях.

Электрохимическое травление лезвия ножа

Перед проведением травления на те участки поверхности металла, которые не должны быть вытравлены, наносится защитное покрытие, устойчивое к травящему веществу (протраве).

Далее деталь подвергают воздействию кислой среды или погружают в емкость с электролитической жидкостью. Чем дольше деталь подвергается обработке, тем больший слой металла разъедается агрессивной средой. Травление металла может осуществляться в несколько приемов, это так называемое многослойное протравливание.

Травление изображений на металле проводят как в промышленных, так и в домашних условиях.

Исходя из применяемых для разъедания слоя металла материалов, различают такие способы травления металлов, как:

Химический (жидкий). Применяются кислые растворы. Не требует сложного оборудования и дорогостоящих материалов. В ходе работы образуются вредные для здоровья испарения.
Электрохимический. Применяется раствор электролита и пропускаемый через него электрический ток. Характеризуется большей скоростью процесса, более точным исполнением деталей рисунка, экономным расходованием рабочей жидкости. Не образует вредных испарений
Ионно-плазменный (сухой). Поверхностный слой испаряется пучком ионизированной плазмы. Применяется при производстве микроэлектронных компонентов.

Ионно-плазменный метод требует высокоточного и дорогостоящего оборудования и применяется только в условиях промышленного производства. Жидкий метод, электрохимическое травление металла и даже электрохимическая гравировка доступны и в домашних условиях.

С помощью гальванического травления можно самостоятельно сделать печатную плату, практически не уступающую промышленной.

Гальванический способ травления выгодно отличается от жидкого отсутствие необходимости использования кислот, дающих вредные испарения. В зависимости от материала заготовки используются разные электролитические растворы:

Сталь и железо — нашатырь и железный купорос
Медь и ее сплавы (бронза, латунь)- медный купорос
Цинк – цинковый купорос.

Гальванический способ травления рисунка на металле

Для проведения процесса в домашних условиях потребуется:

Гальваническая ванна из непроводящего материала.
Блок питания на 5 вольт постоянного тока.
Металлический катод (из того же металла, что и заготовка.)
Проволочные подвесы для заготовки и катода. Заготовка не должна касаться стенок или дна ванны.
Две проводящие штанги, превосходящие по длине ванну.

Одну штангу присоединяют к отрицательному выводу блока питания и вешают на нее катод.

Другую штангу — к положительному выводу и подвешивают на нее изделие, которое будет служить анодом.

При подаче напряжения начинается процесс электролитического переноса металла с изделия на катод. Он будет происходить с участков поверхности, не покрытых защитным лаком.

Художественное травление металла проводят как гальваническим, так и жидким методом.

Художественное многослойное травление металла

Мастера народных промыслов и просто домашние умельцы получают с его помощью высокохудожественные изображения на холодном и огнестрельном оружии, всевозможной кованой и литой утвари. Для мастеров, делающих авторские охотничьи и бытовые ножи, травление стало практически обязательным элементом отделки. Особенно популярны охотничьи сцены, арабские, рунические или абстрактно — геометрические орнаменты. Многие мастера комбинируют травление металла с его воронением, придавая рисунку синеваты, черный или желтоватый оттенок.

Для переноса изображений используют как способ покрытия детали лаком, так и глянцевую бумагу. Применяют также еще один способ – оклеивание детали скотчем. Горячей иглой процарапывают линии рисунка, после чего пинцетом аккуратно удаляют скотч с участков, подлежащих протравливанию. Остатки клеевой массы нужно смыть растворителем.

Перед травлением деталь следует тщательно обезжирить.

Перед началом травления поверхность следует подготовить. Это позволит обеспечить:

Высокую скорость процесса
удаление металла ровным слоем.

В ходе обработки поверхности с нее удаляются все механические и химические загрязнения. Для нее применяют теплый мыльный раствор, подойдет и любое моющее средство. После высыхания поверхности ее надо протереть ветошью, пропитанной растворителем или обезжиривателем. Это позволит удалить остатки жидкости и масляные пленки.

Процесс обезжиривания поверхности металла

Химическую обработку хорошо сочетать с механической:

полировка до зеркального состояния
шлифовка наждачкой. Применяется при недоступности полировки. Следует проследить, чтобы шкурка все время двигалась в одном направлении и следы от нее были строго параллельны

Механическая обработка значительно улучшит внешний вид изделия после травления.

Для этой операции применяется несколько способов. Все их объединяет общий принцип: защита части поверхности от разъедающего действия протравы, а различает вещество, используемое для нанесения рисунка.

Лак для ногтей

Популярный и доступный способ. Обладает некоторыми недостатками:

Высокая вязкость лака не дает возможности для прорисовки мелких деталей и тонких линий.
Требуется твердая рука и навык рисования.
Весьма сложно исправить ошибочно нанесенные детали.

Использование лака для ногтей

Грунтовка или битумный лак

Используется грунтовка ГФ 021, ХВ 062 или битумный лак. Сначала веществом покрывается все протравливаемое изделие. Далее тонкой ручкой или маркером переносят контуры рисунка. Из тонкой проволоки или прутка из мягких сплавов следует изготовить иглу, заострив конец проволоки.

Травление с применением грунтовки

Те участки изображения, которые должны быть вытравлены, процарапываются до металла. Следует следить за тем, чтобы грунтовка не скалывалась.

Глянцевая бумага

Кроме глянцевой бумаги (ее можно купить в магазинах товаров для творчества, а можно просто вырезать лист из журнала), потребуется лазерный принтер, приложение для работы с изображениями и утюг. Изображение рисунка следует сделать зеркальным и распечатать в натуральную величину. Изображение прикладывают к поверхности и проглаживают несколько раз. После остывания заготовки бумагу смывают теплой водой, а тонер остается на поверхности детали. Тыльную и боковые поверхности, не подлежащие протравке, нужно защитить лаком или пластилином.

Глянцевая бумага для травления

Основное достоинство метода — можно точно переносить мельчайшие детали изображения.

Основной недостаток — работать таким образом можно только с плоскими или цилиндрическими заготовками. Способ весьма популярен при изготовлении печатных плат.

Травление стали

Кроме художественного травления металла, позволяющего получать изысканные изображения на стальных поверхностях, травление стали используют и для удаления окалины и оксидных пленок. При этом следует особо тщательно соблюдать требования технологического процесса во всем, что связано с концентрацией протравочных растворов и времени выдержки детали в протраве или в электролитной ванне. Перетравливание в ходе такой операции крайне нежелательно.

При травлении стали применяют как жидкий, так и электрохимический метод. Протраву готовят на основе сильнодействующих кислот, таких, как соляная или серная. Особое внимание следует уделить тщательному обезжириванию поверхности. Пропущенное масляное или жировое пятно может привести заготовку в негодность. Для защиты частей заготовки, не подлежащих травлению, использую лаки, составляемые на основе канифоли, скипидара, гудрона.

Эти компоненты легко воспламеняемы, поэтому во время работы с лаком следует сбыть особо внимательным и осторожным. По окончании травления непротравленные участки заготовки очищают от защитного лака растворителем.

Большой популярностью среди домашних мастеров — травильщиков пользуется азотная кислота. Ее применяют как единственную основу для протравы, так и в смеси с виннокаменной или соляной. Раствор для травления металла на основе смеси азотной и соляной кислоты обладает очень высокой химической активностью, и обращаться с ним следует крайне осторожно.

Азотная кислота

Для обработки твердых и специальных сортов стали используют смеси азотной и уксусной кислоты. Обработку проводят в два этапа. Сначала готовят специальную предварительную протраву — глифоген, представляющий собой смесь воды, азотной кислоты и этилового спирта. В ней деталь выдерживают в течение нескольких минут. Далее заготовку промывают раствором винного спирта в дистиллированной воде и тщательно высушивают. После этого проводят основное протравливание.

Для травления чугунов применяют растворы серной кислоты средних концентраций.

Исходя их атомного веса и определяемых им физико-химических свойств вещества, для каждого металла и сплава подбирают свою, наилучшим образом воздействующую именно на него, протраву.

Травление медных сплавов

Как чистая медь, так и медные сплавы протравливают с применением серной, соляной, фосфорной, азотной кислоты. Для повышения скорости реакции в растворы добавляют соединения хрома или азота. На первой стадии травления с заготовки удаляют окалину и оксидную пленку, далее переходят собственно к травлению металла. При травлении меди в домашних условиях следует соблюдать осторожность.

Алюминий и сплавы на его основе выделяются среди других металлов тем, что для их травления применяют не кислотные, а щелочные растворы. Для молибдена также применяют щелочные растворы на основе едкого натра и перекиси водорода.

Титан стоит еще большим особняком — на первом этапе предварительного протравливания применяют щелочь, а на основном — уже кислоту. Для титана применяю самые сильные кислоты — плавиковую и концентрированные серную и азотную. Титановые заготовки протравливают с целью снятия поверхностного слоя окислов непосредственно перед тем, как нанести гальваническое покрытие.

Для протравливания таких металлов, как никель или вольфрам, используют водный раствор перекиси водорода и муравьиной кислоты.

Заготовка для печатной платы представляет собой лист текстолита, с одной или с двух сторон покрытый слоем медной фольги. Целью травления печатных плат является создание проводящих дорожек из медной фольги в точном соответствии с чертежом. Дорожки покрывают защитным лаком, остальную часть фольги удаляют травлением.

В домашних условиях применяет несколько способов:

Хлорным железом. Реагент приобретают в магазине химических товаров или делают самостоятельно. В соляной кислоте следует растворить железные опилки. Перед использованием раствор следует выдержать до полного растворения железа и тщательно перемешать.
Азотной кислотой.
Водным раствором серной кислоты, смешанной с таблетированной перекисью водорода.
Медным купоросом с добавлением горячей воды и хлорида натрия. Этот вариант самый безопасный, но и самый продолжительный. На протяжении всего процесса температуру протравы следует поддерживать не менее 40^оС, иначе протравливание растянется на многие часы.
Электролитическим методом. Следует взять диэлектрическую емкость (хорошо подходят кюветы для проявки фотографий), наполнить ее раствором поваренной соли, поместить туда плату и кусок медной фольги, которая будет служить катодом.

По окончании протравливания жидким методом плату следует тщательно промыть раствором соды, чтобы погасить остатки кислоты.

Процесс травления для других материалов

Кроме металлов, операции травления подвергают и другие материалы. Наиболее часто встречается протравливание стекла с декоративными целями. Травление осуществляют в парах плавиковой кислоты, единственной, способной растворить стекло. На этапах подготовки проводится предварительная кислотная полировка поверхности изделия, потом на нее переводится контур будущего изображения. Защитные покрытия для стекла делают из смеси воска, канифоли и парафинов. После нанесения защитного покрытия заготовку окунают в травильную емкость.

Применение плавиковой кислоты создает на поверхности красивую матовую структуру. Чтобы получить гладкую, прозрачную поверхность, в протравочную смесь добавляют концентрированную серную кислоту. Для получения рельефного, глубокого узора операцию повторяют.

В травлении металлов используются чрезвычайно активные в химическом отношении вещества-сильные кислоты, щелочи и их растворы. При неправильном обращении они могут причинить серьезный вред здоровью и нанести значительный материальный ущерб.

Использование резиновых перчаток

Поэтому при работе с ними нужно соблюдать особые меры предосторожности и строго выполнять правила техники безопасности при проведении работ:

Работы проводят только при наличии хорошей вентиляции, предпочтительно — вытяжного шкафа.
Обязательно использование средств индивидуальной защиты: резиновых перчаток и фартука, плотной производственной одежды, респиратора, защитного лицевого щитка.
Нельзя ставить банки с кислотами и щелочами на высоко расположенные полки и шкафы.
Во время разведения кислот КИСЛОТУ ЛЬЮТ в ВОДУ, и никогда — воду в кислоту.
При работе с кислотой иметь под рукой раствор соды, а при работе со щелочью — слабый уксусный раствор для промывания участков кожи, на которые случайно попали капли раствора.
При работе гальваническим методом перед началом работы тщательно осмотреть все используемое электрооборудование на предмет отсутствия механических повреждений и целостности изоляции.
Иметь под рукой исправный огнетушитель.

В случае попадания травильного раствора на кожу следует немедленно промыть пораженный участок соответствующим нейтрализующим раствором. Если брызги кислоты или щелочи попали на одежду — ее следует немедленно снять.

Промыть водой пораженный участок

Если травильный раствор попал на слизистые оболочки — следует немедленно обратиться за медицинской помощью. Промедление в таких случаях может стоить здоровья или даже жизни.

🔪 Нанесение и травление узора на стальном ноже: пошаговая инструкция

В редакцию Homius приходят не только статьи наших читателей о различных способах ремонта. Некоторые обзоры поражают своей простотой выполнения необычных работ, на первый взгляд, невозможных для производства в домашних условиях. И сегодня представляем вашему вниманию одну из таких статей, которая была прислана в рубрику «Истории» Касатоновым Сергеем Борисовичем из города Якутск. В ней он рассказывает о простейшем способе переноса рисунка на лезвие ножа и травлении металла без каких-либо химикатов.

Недавно я увлёкся таким занятием, как травление различных рисунков на металле. Ведь даже кухонный нож можно сделать эксклюзивным, если приложить совсем немного усилий. Однако, если требуется травление высокохудожественного рисунка, не помешает опыт рисования и твёрдая рука. Первоначальное его нанесение проблем не составит, а вот подготовка к гравировке посредством электролиза для некоторых людей будет довольно проблематичным. Но, чтобы не пугать заранее тех, кто хочет понять всю технологию, начну свой отчёт о проделанной работе.

Содержание статьи

Что понадобится для нанесения рисунка на металл

Здесь всё довольно просто. Кроме самого ножа, достаточно иметь в квартире обычный лазерный принтер и некоторые другие инструменты и материалы, а именно:

небольшое количество спирта;
ледяную воду в тазу;
утюг.

Естественно, клинок кухонного ножа следует тщательно вымыть и высушить. Для охлаждения воды лучше всего использовать лёд.

Всё, что потребуется для нанесения рисунка на клинок

Приступаем к нанесению рисунка на стальное лезвие кухонного ножа

Для начала нужно найти в сети интернет рисунок, который можно разместить на клинке. В любом графическом редакторе его следует уменьшить до такого размера, чтобы он поместился на лезвии и распечатать. При помощи ножниц необходимо вырезать изображение.

Далее в блюдце наливается небольшое количество спирта, достаточное для того, чтобы распечатанная картинка полностью погрузилась в него. В спирте рисунок должен лежать до тех пор, пока бумага не пропитается. Это будет заметно по изображению, которое проступит на обратной стороне листка. Не стоит бояться передержать его в спирте – ничего плохого с рисунком не произойдёт, даже если он пролежит в блюдце сутки, он не потечёт и не расплывётся.

Рисунок нужно хорошенько вымочить в спирте, прежде чем приступать к его переносу на клинок

Использование утюга: здесь потребуется аккуратность

Ту часть клинка, на которое планируется перенести изображение, нужно обильно полить спиртом. После этого аккуратно берём бумажку с изображением и размещаем её на лезвии ножа распечатанным рисунком вниз. В это время его ещё можно поправить, не боясь смазать. Здесь следует учитывать то, что, начав работать нагревательным прибором, ничего подправить уже не удастся.

Размещаем рисунок в нужном месте клинка, поправляем его положение

Когда рисунок уложен так, как нужно, начинаем прогревать его утюгом, включённым на максимальную температуру. При выполнении этой работы следует быть предельно аккуратным, чтобы не сдвинуть листок. Дело в том, что даже чуть нагревшаяся бумага, если её пошевелить, смажет изображение, испортив его.

Прогрев производится в течение 3-4 минут, пока листок не высохнет полностью. При этом лучше переусердствовать, дольше прогревая клинок, чем прекратить работу утюгом, когда бумага ещё полусырая.

Прогреваем рисунок утюгом до полного высыхания спирта

Охлаждение клинка и удаление уже ненужной бумаги

Когда спирт полностью испарился, а клинок разогрелся, необходимо как можно быстрее его остудить. Именно для этого у меня и был припасён таз с водой, которая была охлаждена при помощи льда. Клинок ножа опускается в ледяную воду на 20-30 секунд. Необходимо следить за бумагой, ожидая, когда она полностью пропитается, теперь уже обычной водой. После того, как это произошло, начинаем медленно двигать по ней пальцем. Бумага скатывается и отслаивается.

Торопиться в этом случае не стоит – велика вероятность того, что клинок остыл не полностью, и рисунок будет повреждён.

Клинок охлаждается в ледяной воде, после чего с него аккуратно удаляется бумага

Что получится в итоге: насколько качественным будет рисунок

Если всё было сделано правильно, рисунок ничем не будет отличаться от того, который был на бумаге. При этом качество изображения не зависит от его сложности и количества мелких деталей. Если травление не принципиально, то можно оставить рисунок таким, каким он получился. Конечно, такое изображение не слишком устойчиво к агрессивным чистящим средствам и высоким температурам, но при отсутствии таких факторов он может продержаться до полугода. Это изображение тигра я решил оставить в виде простого рисунка.

Рисунок получился идеальным, и я решил оставить его именно в таком виде, не прибегая к травлению

Что касается травления, то для первых опытов с металлом лучше выбрать нечто более простое, особенно, если нет художественного образования или опыта гравировки по металлу. Но статья была бы неполной, если бы я не рассказал в ней о том, как произвести травление на металле, чтобы рисунок уже не стёрся никогда. Об этом я расскажу на примере другого кухонного ножа и более простого изображения – с художественным образованием у меня отношения не сложились, в отличие от технических и точных наук.

Что потребуется для травления рисунка на металле

Чтобы протравить любое изображение на металле потребуется:

вода с растворённой в ней поваренной солью (3-4 столовых ложки на 0,5 л) в стеклянной банке;
блок питания (зарядное устройство) от любого телефона или иного гаджета;
2 отрезка провода;
лак для ногтей, желательно бесцветный;
обычный болт или металлическая пластина, которая поместится в банке.

Необходимо отметить, что от выходного тока зарядного устройства будет зависеть скорость электролиза, а значит и проявления рисунка на металле. Чем выше ток адаптера, тем меньшее время для работы потребуется.

Подготовка металла к нанесению рельефного рисунка

Сначала весь клинок нужно покрыть лаком. Это необязательно должен быть лак для ногтей, вполне подойдёт состав для покрытия древесины. Но здесь стоит вспомнить, что женская химия высыхает практически моментально. Учитывая то, что покрыть металл потребуется в 2 слоя, это серьёзный повод для использования быстросохнущего состава.

Рисунок, если он не слишком сложен, можно нанести после того, как лак высохнет. Но, при необходимости травления изображения, подобного тому, что я нанёс на предыдущий нож, лучше использовать метод перевода при помощи утюга и спирта, а уже после покрывать сталь бесцветным лаком.

Для травления на одном из кухонных ножей, я выбрал не слишком сложную арабскую вязь. Она была нанесена уже после высыхания лака, после чего покрытие по линиям было удалено. Иными словами, я его просто процарапал иголкой. Отмечу, что края полос нужно аккуратно подравнять – при травлении электролиз выест незащищённые места, а значит, все неровности останутся на металле без возможности последующего исправления.

Арабская вязь нанесена, лаковое покрытие процарапано по ней иголкой, можно приступать к травлению

Подключение питания: принцип травления при помощи электролиза

Питание на элементы подаётся следующим образом. В солёную воду опускается провод с болтом на конце, который подключается к минусовому выходу зарядного устройства. На сам клинок подаётся плюсовой заряд. Принцип электролиза заключается в следующем. Лаковое покрытие не пропускает электричество, а вот область металла, где оно отсутствует, под воздействием напряжения вступает в реакцию с солёной водой. В результате металл разъедается именно там, где лака нет.

Болт приматывается к проводу и опускается в воду

Многим будет интересно узнать, что подобным образом можно даже нанести рисунок медью. Для этого производится аналогичная подготовка клинка. Отличием является то, что полярность подключения будет обратной – плюс на болт, а минус на нож. Вместо соли в воде нужно растворить медный купорос. Подобным образом можно как нанести изображение, так и полностью покрыть деталь медью.

Всё подготовлено, можно подать напряжение, включив адаптер в сеть

Травление: некоторые нюансы, которые следует учесть

Когда на провода будет подано питание, станет отчётливо видно, как происходит электролиз. Из незащищённых лаком областей клинка начнут выделяться пузырьки газа. Именно этот процесс и «выгрызает» частицы металла. Необходимо внимательно следить за температурой зарядного устройства – она может резко повыситься. Во избежание выхода адаптера из строя, не стоит держать его включённым более 15-20 секунд, давая передышку не менее 10 минут. Таким образом, работа растянется, но при этом вы сохраните работоспособность зарядного устройства. В общей сложности на травление небольшого рисунка уходит около минуты постоянной работы. Получается, что за 3 захода изображение будет готово.

На фотопримере видно, как проступает надпись на металле под действием реакции электролиза. После того, как работа будет окончена, останется лишь очистить уже ненужное лаковое покрытие и отполировать клинок.

Процесс пошёл – его можно наблюдать невооружённым взглядом

В процессе работы на поверхности банки будет образовываться слой окисла грязно-бурого цвета. Это не должно вас пугать, процесс предусматривает подобные отложения.

Завершающая стадия процесса, очистка и полировка клинка

По завершении процесса, питание отключается, а провод отцепляется с ножа. Для удаления лакового покрытия можно использовать канцелярский нож или обычный ацетон, который с лёгкостью выполнит эту работу. Полировка осуществляется на заточном станке с войлочным кругом. Конечно, эту работу можно выполнить и вручную, но времени в таком случае уйдёт намного больше.

Что касается неровности штрихов рисунка, то они не всегда мешают. К примеру, при нанесении арабской вязи, как в моём случае, они даже придают некий шарм надписи, будто она сделана несколько веков назад. Но если изображение требует точности, вроде ранее перенесённого на нож тигра, следует процарапывать каждую линию предельно аккуратно. Конечно, эту работу простой назвать не получится, требуется внимательность к мелочам и усидчивость, зато владелец будет уверен, что рисунок с клинка не сотрётся, независимо от агрессивности чистящих средств или температуры.

Заключительная часть

Подобная гравировка, выполненная своими руками, придаст необычности кухонным ножам. Из обычного ширпотреба они превратятся в эксклюзивные изделия, которые удивят ваших друзей и знакомых. А учитывая то, что на выполнение подобной работы не будет затрачено ни копейки, удовлетворение от рисунков, нанесённых методом электролиза, владельцу обеспечено.

Хотелось бы надеяться, что читатели возьмут на вооружение описанные мною способы работы с металлом. Если что-то из изложенного осталось непонятным, я с удовольствием объясню. Нужно лишь написать об этом в комментариях к статье. Там же можно и высказать своё мнение о прочитанном. Буду рад любому – к критике отношусь вполне адекватно, конечно, если она обоснована. Буду стараться отвечать на каждый отзыв максимально быстро.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

ИСТОРИИМини-пылесос из винчестера: вторая жизнь старого жёсткого диска

ИСТОРИИДаёшь экономию: телевизор в гараж или на дачу из старого монитора

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как перенести рисунок на металл — художественное травление ножа в домашних условиях и нанесение изображений с помощью химических реакций

Данный урок научит вас, как перенести рисунок на металл при помощи хлорного железа.

Химическое травление металла – это отличный способ сделать свой нож уникальным. Можете вытравить свое имя, или просто красивый, неповторимый рисунок.

ПРЕДУПРЕЖДЕНИЕ! При работе с хлорным железом используйте резиновые перчатки, респиратор, защитные очки. Избегайте попадания вещества на слизистые оболочки, кожные покровы, в органы пищеварения и дыхания. Работы проводите в хорошо проветриваемом помещении.

Шаг 1: Что вам потребуется

Необходимые материалы для травления ножа в домашних условиях:

Хлорид железа – продается в магазине радиодеталей. Информация о хлориде железа.
Пластиковый контейнер.
Дистиллированная вода.
Трафарет (лак для ногтей, наклейки, винил, изоляционная лента, маркер по металлу).
Ацетон.
Ватные диски или ватные палочки.
Скрепка для бумаг и / или зубочистка.
Резиновые перчатки.
Наждачная бумага.

Шаг 2: Приготовления

Подготовка к работе – это самый важный момент во всем процессе. Если не подготовиться должным образом, то результаты работы могут вас разочаровать.

Разберите ваш нож. Постарайтесь запомнить, в какой последовательности вы его разбирали, откуда какая деталь. Приберите все эти маленькие винты, шайбы и т. д. в контейнер или на магнит. Если не хотите разбирать нож, тогда надежно изолируйте все части ножа, кроме лезвия, чтобы на них не попало хлорное железо.
Очистите лезвие ацетоном. Ацетон очистит поверхность и подготовит ее к травлению. Постарайтесь не касаться лезвия голыми руками после очистки, т.к. жир с пальцев попортит вам всю картину.

Шаг 3: Создаем шаблон, стойкий к кислоте

Проявите творческий подход!

Придумайте какой-нибудь узор, который в дальнейшем будет красоваться на вашем ноже.

Смысл переноса рисунка на металл заключается в том, чтобы создать защитный к кислоте слой на металле, под которым на металл не будет воздействовать кислота. На участках без защитного слоя, под воздействием кислоты металл потемнеет, а защищенный – останется светлым.

Для защиты можете использовать лак для ногтей, маркер по металлу, винил, наклейки, изоленту и другие трафареты.

Если вы желаете затемнить все лезвие полностью, то вам будет проще: трафарет не понадобится, нужно только защитить рукоятку.

Если же вам нужно сделать только маленький логотип, то необходимо защитить остальную часть лезвия скотчем или лаком для ногтей.

ВАЖНАЯ ИНФОРМАЦИЯ!!!

Если вы хотите протравить складной нож, то нужно будет защитить шарнир, фиксатор и рукоятку, иначе вы просто испортите нож.

Лак для ногтей лучше взять цветной, чтобы его было видно на поверхности.

Шаг 4: Замешиваем кислоту

Наденьте резиновые перчатки.

Для получения необходимой концентрации, нужно смешать хлорное железо с дистиллированной водой в отношении 50/50. Концентрация может быть другой. Почитайте информацию о концентрациях здесь.

Налейте в пластиковый контейнер немного дистиллированной воды и добавьте столько же хлорного железа. Не заполняйте контейнер до верху, ведь вам еще нужно будет погрузить туда ваш клинок.

Добавляйте всегда кислоту в воду, а не наоборот! При смешивании выделяется большое количество тепловой энергии и, если лить воду в кислоту, то вода моментально разогреваясь, разбрызгивается вместе с кислотой во все стороны.

Желательно, чтобы пластиковый контейнер для смеси имел защелкивающуюся крышку.

Обязательно напишите на контейнере: «ЯД! КИСЛОТА!».

НЕ ИСПОЛЬЗУЙТЕ для смеси металлический контейнер, т. к. кислота вступит в реакцию с металлом!

Полученная смесь прослужит вам довольно долго. Конечно, это зависит от того, какие металлы вы травите и какова площадь травления.

Шаг 5: Начинаем травление

Все приготовления для художественного травления металла завершены.

Наденьте резиновые перчатки. Работы проводите только в хорошо проветриваемом помещении. Кислота вызывает химическую реакцию, и выделяет вредные пары. Используйте приточно-вытяжную вентиляцию.

Существует два способа травления.

Кислотная ванна

Опытным путем обнаружено, что недолгие по времени погружения металла в кислоту (10-60 секунд) с последующим быстрым полосканием под краном, дают лучший результат травления. Для погружения лезвия ножа в кислоту воспользуйтесь скрепкой или зубочисткой.

Повторите данное действие несколько раз, до получения желаемых результатов.

Желательно делать как можно менее продолжительные погружения, но большее количество раз. Это позволит лучше контролировать процесс травления и сохранит заводскую лазерную маркировку на лезвии (если она имеется).

Примерный порядок травления такой:

10-60 секунд – погружение в кислотную ванну;
10 секунд – выдержка на воздухе;
промывка под краном;
10 секунд – снова выдержка на воздухе;

затем повторите все с п. 1).

Также рекомендуется во время погружения в ванну, двигать лезвие в кислоте. Можете сделать более сложную систему с подачей пузырьков воздуха в ванну (например, использовать аэратор для аквариума), которые будут перемешивать кислоту. Перемешивание позволит более равномерно протравить лезвие.

Не оставляйте лезвие в кислоте более чем на 10 минут, т.к. это может вызвать коррозию металла.

Не прикасайтесь к лезвию руками в течение всего процесса травления, чтобы не оставлять отпечатков пальцев.

Информацию о концентрации можно прочесть здесь.

Целенаправленное травление

Этот способ применяется при нанесении небольшого изображения или травления только одной стороны лезвия ножа.

Убедитесь, что лезвие заклеено изолентой, винилом или лаком. Если плохо приклеить трафарет, то кислота может попасть под него и испортить рисунок.

С помощью ватного тампона или ватной палочки нанесите кислоту на сталь. Придерживайтесь того же времени и чередования операций, что и в способе 1. Водите ватным тампоном, смоченным в растворе, по трафарету, пока сталь не начнет чернеть.

Шаг 6: Искусственное старение, шлифовка и очистка

После процесса травления, нужно провести дальнейшую обработку лезвия.

После травления поверхность лезвия становится матовой. Требуется последующая обработка клинка.

Есть несколько вариантов обработки. Какой из способов выбрать, решать вам.

Искусственное старение поверхности придает ей текстурированный вид. Этот способ подойдет для не очень качественно выполненного травления (скрывает неравномерности травления). Во время обработки трафарет остается на лезвии в течении всего процесса.
Шлифовка протравленной поверхности. Используйте влажную или сухую наждачную бумагу зернистостью 1500, 2000 или 2500. Можно использовать стальную стружку.

После достижения необходимого результата, удалите шаблон с лезвия с помощью ватных дисков, пропитанных ацетоном. Этим способом вы сможете удалить лак или краску, нанесенные вами на лезвие.

Теперь осталось собрать нож и любоваться плодами своей работы.

Храните кислоту в том же пластиковом контейнере, в котором проводили травление!

Если вы больше не планируете использовать раствор, сдайте его в пункт утилизации опасных отходов или, по крайней мере, нейтрализуйте его пищевой содой. Но, лучше все-же сдать на утилизацию, поскольку в нем содержатся соли металлов, которые могут нанести вред окружающей среде.

Шаг 7: Конечный результат

Прежде чем переходить на клинки стоимостью 500 долларов, начните экспериментировать с дешевыми ножами.

Несколько фактов, которые могут помочь вам в работе:

Концентрация кислоты влияет на качество и скорость травления.
Температура кислоты также влияет на качество и скорость травления.
Различные стали по-разному реагируют на кислоту.
Кислота – опасное вещество, поэтому будьте осторожны при работе с ней.
Капли кислоты оставляют следы на раковине из нержавеющей стали.
Кислота имеет темно-оранжевый цвет и может испачкать одежду, которую потом вы вряд ли отстираете.

Декоративное травление металла своими руками

Как известно, металл довольно трудно обрабатывать в домашних условиях без специальных навыков и инструментов, тем более, если это такой твёрдый металл, как сталь. Тем не менее, можно призвать на помощь химию: существует такой химический процесс – электролиз. Он протекает на электродах при прохождении электрического тока через растворы электролитов. Т.е. если в качестве электрода взять металлическую заготовку, в качестве электролита использовать обычную солёную воду, то при прохождении через неё тока металл начнёт стравливаться, проще говоря, атомы с поверхности металла начнут «улетать».

Таким образом, для обработки металла не всегда нужны какие-то особые навыки и инструменты, ведь за нас всё может сделать электричество.

В этой статье рассмотрим, как вытравить на металлической пластинке надпись или рисунок. Для этого понадобится:

Пластиковая или стеклянная ёмкость.
Поваренная соль.
Металлическая пластинка.
Источник питания 5 — 12 вольт.
Соединительные провода.

Электрохимическая гравировка на металле

Шаг 1. Из металлической пластинки вырежем прямоугольный кусочек, который на котором и будет в дальнейшем вытравлена надпись. Достать металлическую пластинку толщиной 1-2 мм можно в любом строительном магазине, я купил самую дешёвую стальную проушину.

Вырезанный из неё кусок:

Шаг 2. Тщательно зашкуриваем поверхности заготовки, сначала крупной наждачной бумагой, затем мелкой. Поверхность должна стать блестящей, покрытой множеством мелких царапин. Также нужно пройтись наждачной бумагой по краям и рёбрам пластинки.

После зашкуривания металл необходимо обезжирить спиртом, растворителем или просто тщательно промыть горячей водой с мылом. После этого прикасаться к поверхностям жирными руками нельзя.

Шаг 3. На лазерном принтере распечатываем рисунок, который будет увековечен на металле и переносим на металл с помощью лазерно-утюжной технологии, которая не раз описывалась в интернете. Распечатывать нужно в зеркальном отображении. Если под рукой нет лазерного принтера, с тем же успехом можно нарисовать рисунок лаком для ногтей или несмываемым маркером. Закрашенная область останется нетронутой, а голый металл подвергнется электролизу, т.е. попросту стравится.

Шаг 4. Теперь, когда заготовка полностью готова к травлению, нужно взять неметаллическую ёмкость, налить в неё воды и насыпать соли. От концентрации соли сильно зависит скорость травления, чем больше соли – тем быстрее идёт процесс. При слишком большой скорости травления есть риск повреждения защитного слоя лака или тонера от принтера, рисунок получится не качественным.

Оптимальное соотношение – столовая ложка соли на стакан воды.
В ёмкости нужно закрепить анод, т.е. саму металлическую заготовку и катод – простой кусок металла. Чем больше его площадь, тем выше будет скорость травления. Наглядно установка для травления показана на картинке ниже:

Плюс от источника питания (анод) подключается к заготовке, а минус (катод) в раствор. При этом желательно установить несколько минусовых контактов со всех сторон от заготовки, тогда травление пройдёт равномерно со всех сторон.

Несколько слов об источнике питания. Я использую компьютерный блок питания, а точнее его 12-ти вольтовую линию. Чем больше напряжение – тем выше скорость травления. Можно использовать и обычное зарядное для сотового телефона, на его выходе 5 вольт, этого напряжения будет вполне достаточно. Не стоит повышать напряжение более 12-ти вольт, иначе процесс будет идти слишком активно, защитный слой лака отпадёт, а раствор перегреется.
Правильно подключив все провода, включаем блок питания.

От минусового контакта (катода) сразу же начнут идти пузыри, это означает, что процесс идёт. Если пузыри стали идти от заготовки, значит нужно поменять полярность питания.

После нескольких минут травления на поверхности раствора образуется пенка противного жёлто-зелёного цвета.

Минут через 30-40 заготовку можно доставать из раствора, предварительно отключив питание. Она будет вся покрыта чёрным налётом, это нормально.

Шаг 5. Теперь остаётся лишь очистить металл от налёта, стереть тонер или лак, по желанию ещё раз зашкурить поверхность. Чёрный налёт легко удаляется под струёй обычной воды, лак или тонер смывается ацетоном либо жидкостью для снятия лака. Теперь чётко видно, что буквы на металле стали рельефными, сама металлическая поверхность после травления стала матовой.

Художественное травление металла украшение оружия. Художественное травление металла

Травлением называют процесс обработки металла, в результате которого с поверхности удаляется слой определенной толщины под воздействием активных химических веществ (кислот или солей с кислой реакцией), а также постоянного тока в ванне с электролитом.

Травление металла может преследовать различные цели и применяться в промышленности и домашних условиях. Поверхность изделия, подвергаемого травлению, получает целый ряд технологических и декоративных свойств и позволяет рассмотреть его микроструктуру в металлографический микроскоп, удалить окалину и другие неметаллические включения с поверхности, получить необходимый ювелирный орнамент или подготовить к пайке.

К травлению, называемому также электрохимической гравировкой, в домашних условиях или в гараже прибегают чаще всего для получения рельефных изображений на различных предметах с декоративными функциями. Чаще всего ему подвергают стали с высокой твердостью, обработка которых обычным гравировальным инструментом требует больших усилий. Этот процесс не представляет высокой сложности даже при отсутствии художественных навыков, если соблюдать его технологию.

Подготовка поверхности металла

Для того, чтобы процесс травления протекал с высокой скоростью, а толщина удаляемого слоя была одинаковой, с поверхности изделия следует удалить все загрязнения и следы масел. Для этого подойдут обычные моющие и чистящие средства, используемые для мытья посуды, и тёплая вода. После мытья и просушки поверхность следует протереть фиброй, смоченной в растворителе, который, кроме обезжиривания, способствует удалению остатков влаги.

Отдельно стоит сказать о качестве обработки поверхности. Полировка в зеркало впоследствии гарантированно даст хороший контрастный рисунок даже при небольшой глубине травления. Но если ее выполнение невозможно по каким-либо причинам, поверхность можно обработать наждачной бумагой так, чтобы риски от нее шли в одном направлении. Это также даст хороший оптический эффект.

Нанесение рисунка

Для нанесения рисунка на металл можно использовать массу различных способов, работающих по одному и тому же механизму: участки, не подвергающиеся травлению, защищаются от воздействия агрессивной среды или электролита.

Способ №1

Самым доступным способом считается нанесение на защищаемые участки обычного лака для ногтей. Однако, он обладает рядом существенных недостатков:

Вязкость лака не позволяет сделать линии достаточно тонкими для получения узоров высокой сложности;
Необходимы хорошие способности в изобразительном искусстве;
Исправление неточных линий затруднительно.

Способ №2

Для начала необходимо нанести защитный слой на всю поверхность изделия. Для этого можно использовать грунтовки ГФ-021, ХВ-062 или битумный лак, доступные в магазинах автозапчастей и хозтоваров. После полного высыхания покрытия при помощи гелевой ручки или тонкого маркера можно нанести контуры будущего изображения. Для этой задачи можно привлечь опытного художника.

Далее из медной (можно латунной) проволоки или прутка, диаметр которых выбирается исходя из удобства удержания в руке, необходимо сделать иглу с заострённым концом и процарапать грунтовку по линиям изображения до металла. Более твердый материал иглы может повредить полировку поверхности изделия.

Уже на этом этапе можно оценить рельефность будущего орнамента. Для получения участков с разной глубиной травления металла, например, контуров и полутеней, этот процесс можно проводить в два и более цикла.

Важно! В процессе грунтовка не должна откалываться. Перед нанесением рисунка стоит поэкспериментировать и убедиться в том, что она пригодна для работы.

Способ №3

Понадобится лазерный принтер, глянцевая бумага, программа для обработки изображений и утюг. Выбранную картинку необходимо отформатировать (подогнать под размер, сделать зеркальной) и распечатать. Самый доступный источник глянцевой бумаги – женские журналы.

Распечатанное изображение прикладывается к поверхности, накрывается сверху обычным альбомным листом (для защиты утюга) и проглаживается. После остывания бумага смывается под струёй воды, а слой тонера остается на поверхности металла.

Таким способом часто пользуются для травления печатных плат. Основной его недостаток – рисунок наносится только на прямолинейную поверхность.

Важно! Глянец под водой плохо виден. После высыхания необходимо убедиться в том, что он не остался на изделии.

Необходимо позаботиться о защите всех поверхностей изделия. Для этого можно использовать различные вещества. Закрыть тыльную поверхность можно обычным пластилином: он является хорошим диэлектриком.

Способы травления металла

Выбор конкретного способа зависит от многих факторов: химической активности металла, доступности химических реактивов и соображений безопасности.

Химическое травление

Выполняется в емкости с активным веществом. Для углеродистых сталей могут подойти растворы слабых кислот: лимонной, уксусной. Хорошо работает соляная кислота. К травлению в аккумуляторном электролите, азотной кислоте и преобразователе ржавчины следует относиться очень осторожно: в процессе могут выделяться ядовитые газообразные вещества, поэтому с такими реактивами лучше не работать при отсутствии вытяжного шкафа и хорошей вентиляции.

Одним из самых безопасных веществ считается насыщенный раствор хлорного железа. Его можно купить в магазинах, торгующих радиодеталями. Преимуществами раствора являются практически неограниченный срок его службы (при работе со сплавами железа) и окрашивание протравленной поверхности в ровный серый цвет.

Время протекания процесса подбирается экспериментально в зависимости от концентрации используемого реактива и активности металла.

Электрохимическое травление

Многие нержавеющие и кислотостойкие стали, например, 40Х13, 95Х18, 08Х10Н18, 03Х12Н14М2, не реагируют на воздействие кислот, поэтому для их травления используется электрохимический способ.

Для него понадобятся ванна для электролита из пластмассы или стекла, провода, клеммы и источник постоянного тока.В качестве электролита вполне сойдет насыщенный раствор поваренной соли. При выборе емкости для него следует помнить, что процесс может протекать достаточно бурно, этому ее объём должен быть в 2 раза больше, чем у электролита.

В качестве источника тока можно использовать аккумуляторные батареи, но лучше применять зарядное устройство (3 – 10А) с амперметром и возможностью регулировки параметров тока для выбора их оптимального значения. Обрабатываемая деталь при помощи клемм и проводника присоединяется к аноду (плюсовому контакту), в качестве катода можно использовать любую нержавеющую пластину, размещаемую в ванне параллельно к лицевой поверхности детали. После этого прибор включается в сеть.

Весь процесс может занимать от двух минут до получаса в зависимости от силы тока и площади рисунка. Глубину травления следует контролировать, периодически вынимая деталь из ванны. При этом не забываем отключать питание.

По окончании процесса защитное покрытие можно удалить подходящим растворителем и оценить результаты работы. Благодаря хорошей адгезии протравленной поверхности возможно создание цветного рисунка.

Для этого вся поверхность изделия задувается из баллона нитроэмалью, а после ее высыхания протирается куском чистой кожи, войлоком или другим безабразивным материалом. С полированной поверхности краска удаляется, оставаясь только во впадинах.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Травление металла иногда заменяет литьё и гравировку, оно делает весь процесс существенно более простым. Можно получать рисунок как вогнутый — рельефный, так и выпуклый — барельефный. Травление металла в домашних условиях может быть химическим и гальваническим. Первый вариант более токсичен при использовании в домашних условиях, поэтому для начала будем пользоваться вторым, его также называют электрохимическим.

Оборудование

Необходимо взять блок питания или трансформатор, который может выдавать от 4 до 7 В. Кроме этого, понадобится диэлектрическая ванночка, она должна вместить в себя необходимую деталь и второй металлический предмет, который подсоединяется к аноду.

Чтобы осуществить травление рисунка на металле, необходимо использовать как железного купороса. Если рисунок необходим на медной или латунной поверхности, то используют Также можно применить Главное, чтобы вода была дистиллированная.

Подготовка детали к травлению

Чтобы травление было равномерным и в нужных местах, деталь нужно очистить от загрязнений, а также обезжирить. Для более удобной работы, на деталь припаивают оловом медную проволоку, за неё будет удобно держать предмет. Чтобы поверхность очистилась, нужно опустить преобразуемый объект в 10% едкий натрий, температура которого 50°С, затем в 15% раствор серной кислоты и подержать его там две минуты, после чего промыть в горячей воде. Когда процедура будет завершена, поверхности предмета станут полностью очищенными, и конечно, прикасаться к ним руками нельзя.

Электрохимическое травление металла

Нам нужно защитить места, которые не должны протравливаться. Для этого необходимо нанести специальную мастику на эти участки поверхности. Её делают из трёх долей воска и двух — канифоли, их плавят в жестяной банке, помешивая. После того как всё превратится в однородную массу, ей дают остыть и разделяют на фрагменты. Каждый из них помещают в марлю, чтобы потом, при нажатии, сквозь неё могло просачиваться столько мастики, сколько необходимо. После этого заготовка, которую будем травить, нагревается. Теперь берём созданную смесь, которую поместили в марлю, и натираем поверхность равномерным слоем.

После остывания мастика становится твёрдой. Сверху её покрывают светлой водорастворимой краской. Это может быть акварель или гуашевые белила. После чего покрытие должно высохнуть. Затем можно наносить рисунок, на краске он будет хорошо держаться. Его можно изобразить при помощи карандаша или же перевести через копирку. Затем этот контур нужно процарапать иголочкой до самого металла.

Теперь начинается травление металла электролизом, подсоединяем одну штангу к аноду — плюсу, другую к катоду — минусу. К первой подключаем деталь, на которой будет наноситься изображение, ко второй любую пластину из стали. После этого начинается процесс вытравливания металла там, где было процарапано изображение.

Если необходимо создать рисунок многоуровневый, делается всё так же, как описано выше. Только контуры каждый раз проверяют, и когда самые мелкие из них протравились на положенную глубину, деталь вынимают и закрашивают их разогретой мастикой при помощи кисточки. Когда она застынет, всё опять повторяют до следующего уровня рисунка. В процессе этого постепенно создаётся изображение.

Таким способом производят травление металла в домашних условиях, после чего поверхность промывают скипидаром, а затем шлифуют, придавая изделию завершённый вид.

Травление химическое

Теперь рассмотрим, как создать рисунок на металлической поверхности без применения электрических приборов. Для этого нам понадобятся химические вещества, свободно продающиеся в хозяйственных магазинах. Итак, начнём. Для травления нам понадобится:

«Уайт-Спирит»;
краска, которая не растворяется в «Уайт-Спирите»;
ацетон;
смола, которая используется для покрытия крыш;
соль поваренная;
медный купорос.

Очищение детали

Для начала деталь, где запланировано изображение, зачищают мелкой наждачной бумагой и обезжиривают. Когда поверхность будет готова, нужно место, где будет наноситься рисунок, заклеить клейкой лентой или чем-то подобным. После этого всю остальную поверхность, где химическое травление не должно повлиять на металл, закрашивают краской. Она может быть любого цвета, главное, чтобы была стойкая к «Уайт-Спириту».

Когда краска высохнет, можно будет снять клейкую ленту. Под ней чистый металл, готовый для создания на нём рисунка. Теперь на этот «мини-холст» нужно нанести изображение. Его делают при помощи смолы, которую растворяют в «Уайт-Спирите», пока она не станет жидкой, как краска. Ею при помощи кисточки рисуют желаемое изображение. Чем хороша такая импровизированная краска, так это тем, что если в рисунке что-либо не получится, то можно будет это убрать, смочив тряпочку или ватную палочку в «Уайт-Спирите». Если на рисунке есть очень мелкие детали, которые плохо получились кисточкой, их можно подправить при помощи иглы, соскоблив лишнее после высыхания.

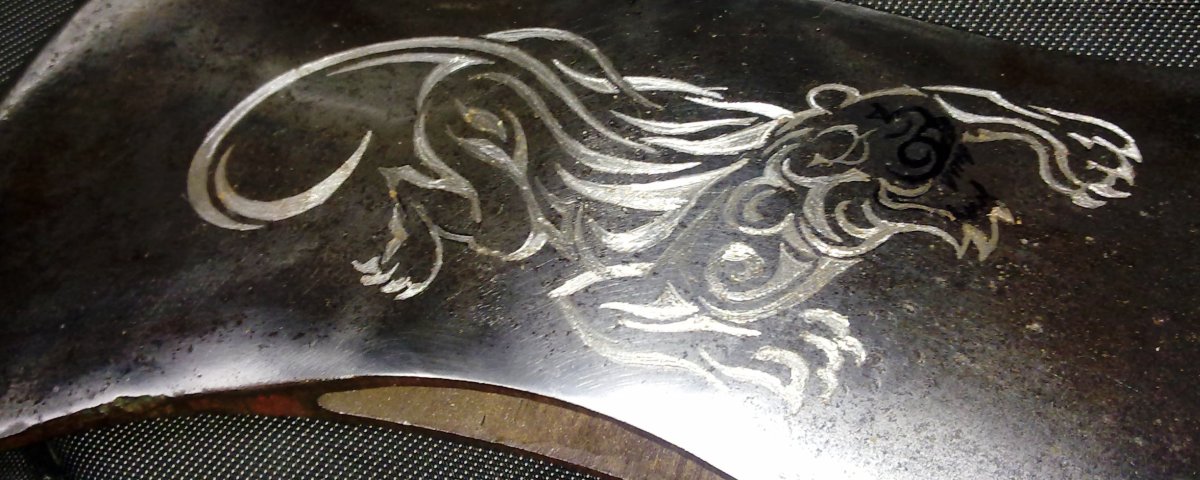

Таким способом можно осуществить травление ножа, ключей, в общем, любого металлического предмета. Теперь, когда рисунок полностью готов, можно приступать к самому травлению.

Раствор для травления

Нам понадобится литр воды, в котором нужно растворить 100 г медного купороса, и после добавить соли. Её нужно сыпать, пока она не перестанет растворяться. Получившаяся смесь будет иметь голубой цвет. Однако после того как в неё будет погружён металлический предмет, окрас начнёт меняться на зелёный.

Итак, погружаем деталь. Химический процесс тотчас же начинается. Во всём этом производстве не выделяется никаких вредных для здоровья веществ, поэтому такое травление металла в домашних условиях безопасно.

Действия при химической реакции

Во время реакции образуется налёт, которого будет становиться всё больше. Он тормозит весь процесс, поэтому нужно периодически смывать его водой. Не стоит этого делать при помощи различных щёточек, кисточек и прочих инструментов, потому что можно повредить краску. А ведь она словно держит весь рисунок, и будет обидно, если, осуществляя травление ножа, к примеру, рисунок на нём вы ненароком повредите. Это очень тонкая работа, требующая твёрдой руки и терпения.

От времени, в течение которого металл будет пребывать в растворе, напрямую зависит глубина рисунка. Точных критериев не существует, поэтому каждый мастер должен сам наблюдать за ходом химической реакции. И только проделав это несколько раз, можно будет с уверенностью говорить, какое время необходимо для проявления желаемого рисунка на задуманную глубину.

Достоинства и недостатки электрохимического и химического травления

К плюсам электрохимического травление металла в домашних условиях относится то, что создаваемый рисунок более чёткий, это хорошо видно, если взглянуть на него при увеличении. Однако минусом является то, что этот метод требует наличия электрического прибора, который может быть далеко не у каждого.

К плюсам химического травления относится то, что всё необходимое можно купить в хозяйственном магазине. Эти ингредиенты дёшево стоят, и, что самое главное, не потребуется где-то искать блок питания или другие приборы, способные выдавать от 4 до 7 В. Однако минусом являются неидеальные края рисунка.

Главное не спешить с трафаретом, всё должно быть вырезано предельно ровно.
В целом ничего сложного нет, после первой же попытки поймёте, как вам лучше работать, а дальше только совершенствование)))
Поле деятельности просто огромное- от мобильных телефонов и клейм на ножах и вилках до разрисовывания ножек стульев и хромированных деталей мотоцикла/велосипеда/автомобиля, можно шкатулки и брелки делать)) В общем от фантазиии зависит. Как я уже писал-металл абсолютно любой подходит, пробовал на хроме, стали (разных марок), аллюминии и меди. Также можно усовершенствовать или переделать «рабочее перо», но лично меня и ватная палочка устраивает.

Удачи в ваших начинаниях, с ув. Сергей П ака Kreml777

Kreml777 Kreml777

2011-11-04T06:52:46Z 2011-11-04T06:52:46Z

ВСем привет, сейчас опишу довольно забавный способ нанесения надписи или рисунка на ЛЮБОЙ неокрашенный металл очень быстро и без помощи особых навыков и специального инструмента. Способ простейший и безопасный. Назовём его электро-химическое травление. Для реализации задуманного нам понадобится трафарет задуманного рисунка, выполненный на кусочке самоклеящейся плёнки, например «оракала» или скотча.
Я нашел у себя рекламную наклейку, состоящую из самой самоклеящейся плёнки и бумажной подложки, которая перед использованием удаляется, нанёс желаемый рисунок и не спеша вырезал контуры канцелярским ножом.

Для увеличения фото кликните по нему мышью

Разобрал смартфон (и вам того же советую, дальше поймёте почему), обезжирил поверхность и наклеил трафарет, чтобы он плотно прилегал всеми краями.

Теперь самое интересное, всё что нам понадобится непосредственно для травления- это любой источник постоянного тока (у меня блок питания на 24 вольта), напряжение особой роли не играет, чем выше, тем быстрее протравливается, но можно и на 5-ти вольтах комфортно работать, зажим-крокодил (можно и без него), ватная палочка и немножко солёной кипячёной воды (я брал пару чайных ложек соли на 50 мл). Вот собственно и всё

Теперь плюсовой контакт набрасываем при помощи крокодила на свободный участок нашей детали (будет видно на фото ниже), а на минусовом зачищаем изоляцию и провод вставляем в разрезанную пополам ватную палочку до упора, т.е. чтобы оголённый провод касался ваты. Кто догадался, что делаем дальше 5 с плюсом))), для остальных- смачиваем вату на минусовом контакте солёной водой и дотрагиваемся ей до участка металла внутри нашего трафарета. Что должно быть- лёгкое шипение, небольшой нагрев и потемнение металла, если этого нет, то проверяем контакт на проводе с ватой, повторюсь, что он должен её касаться, также возможно вы перепутали + с -, тогда темнеть не должно, но шипеть будет. Не советую долго держать вату на детале, т.к. может нагрется достаточно сильно, лучше проходить по трафарету точечно, либо быстрыми штрихами. Следите, чтобы вы ничего не пропустили и прошлись по всему трафарету, и чтобы на всех частях вы проводили ватой примерно одинаковое количество раз (или одинаковое количество времени прикасались ватой), чтобы протравливание было равномерным.
Вообще стоит попробовать сначала на каком либо другом металлическом предмете, чтобы вы представляли, что вас ждёт, но только с трафаретом (можно просто наклеить две полоски скотча, между ними оставить полосу металла в пару миллиметров, и на ней и попробовать), иначе вата будет оставлять только неравномерные пятна, протравливая металл.

После окончания протравки, протираем сухой тряпкой и аккуратно снимаем наклейку (её можно использовать ещё раз). Опять же протираем деталь от остатков клея с плёнки и вуаля. Должен получится вдавленый рисунок, точно повторяющий очертания трафарета. Глубина рельефа зависит от времени протравки.

Травление изображений на металле проводят как в промышленных, так и в домашних условиях.

Химический (жидкий). Применяются кислые растворы. Не требует сложного оборудования и дорогостоящих материалов. В ходе работы образуются вредные для здоровья испарения.
Электрохимический. Применяется раствор электролита и пропускаемый через него электрический ток. Характеризуется большей скоростью процесса, более точным исполнением деталей рисунка, экономным расходованием рабочей жидкости. Не образует вредных испарений
Ионно-плазменный (сухой). Поверхностный слой испаряется пучком ионизированной плазмы. Применяется при производстве микроэлектронных компонентов.

С помощью гальванического травления можно самостоятельно сделать печатную плату, практически не уступающую промышленной.

Сталь и железо — нашатырь и железный купорос
Медь и ее сплавы (бронза, латунь)- медный купорос
Цинк – цинковый купорос.

Для проведения процесса в домашних условиях потребуется:

Гальваническая ванна из непроводящего материала.
Блок питания на 5 вольт постоянного тока.
Металлический катод (из того же металла, что и заготовка.)
Проволочные подвесы для заготовки и катода. Заготовка не должна касаться стенок или дна ванны.
Две проводящие штанги, превосходящие по длине ванну.

Одну штангу присоединяют к отрицательному выводу блока питания и вешают на нее катод.

Другую штангу — к положительному выводу и подвешивают на нее изделие, которое будет служить анодом.

Художественное травление металла проводят как гальваническим, так и жидким методом.

Перед травлением деталь следует тщательно обезжирить.

Перед началом травления поверхность следует подготовить. Это позволит обеспечить:

Высокую скорость процесса
удаление металла ровным слоем.

Химическую обработку хорошо сочетать с механической:

полировка до зеркального состояния
шлифовка наждачкой. Применяется при недоступности полировки. Следует проследить, чтобы шкурка все время двигалась в одном направлении и следы от нее были строго параллельны

Механическая обработка значительно улучшит внешний вид изделия после травления.

Лак для ногтей

Популярный и доступный способ. Обладает некоторыми недостатками:

Высокая вязкость лака не дает возможности для прорисовки мелких деталей и тонких линий.
Требуется твердая рука и навык рисования.
Весьма сложно исправить ошибочно нанесенные детали.

Грунтовка или битумный лак

Глянцевая бумага

Основное достоинство метода — можно точно переносить мельчайшие детали изображения.

Травление стали

Для травления чугунов применяют растворы серной кислоты средних концентраций.

Для протравливания таких металлов, как никель или вольфрам, используют водный раствор перекиси водорода и муравьиной кислоты.

В домашних условиях применяет несколько способов:

Хлорным железом. Реагент приобретают в магазине химических товаров или делают самостоятельно. В соляной кислоте следует растворить железные опилки. Перед использованием раствор следует выдержать до полного растворения железа и тщательно перемешать.
Азотной кислотой.
Водным раствором серной кислоты, смешанной с таблетированной перекисью водорода.
Медным купоросом с добавлением горячей воды и хлорида натрия. Этот вариант самый безопасный, но и самый продолжительный. На протяжении всего процесса температуру протравы следует поддерживать не менее 40 о С, иначе протравливание растянется на многие часы.
Электролитическим методом. Следует взять диэлектрическую емкость (хорошо подходят кюветы для проявки фотографий), наполнить ее раствором поваренной соли, поместить туда плату и кусок медной фольги, которая будет служить катодом.

Процесс травления для других материалов

Работы проводят только при наличии хорошей вентиляции, предпочтительно — вытяжного шкафа.
Обязательно использование средств индивидуальной защиты: резиновых перчаток и фартука, плотной производственной одежды, респиратора, защитного лицевого щитка.
Нельзя ставить банки с кислотами и щелочами на высоко расположенные полки и шкафы.
Во время разведения кислот КИСЛОТУ ЛЬЮТ в ВОДУ, и никогда — воду в кислоту.
При работе с кислотой иметь под рукой раствор соды, а при работе со щелочью — слабый уксусный раствор для промывания участков кожи, на которые случайно попали капли раствора.
При работе гальваническим методом перед началом работы тщательно осмотреть все используемое электрооборудование на предмет отсутствия механических повреждений и целостности изоляции.
Иметь под рукой исправный огнетушитель.

Технология травления металла — В помощь хозяину

Самые популярные способы травления металла

Чтобы создать необычный рисунок на металлической поверхности, не нужно использовать высокотехнологичное оборудования. Травление металла позволяет создать любой рисунок на обрабатываемой поверхности без серьёзных усилий и покупки дорогостоящего оборудования.

Травление металла

Суть метода

Чтобы сделать рисунок на металле, необходимо использовать разъедающий состав (протраву). Чтобы не повредить участки поверхности, на которых не будет декоративного изображения, на них наносится специальное защитное покрытие.

После подготовки детали, её погружают в ёмкость, заполненную электролитической жидкостью. Металлическая заготовка подвергается воздействию агрессивной среды. Постепенно кислота разъедает металл. Важно понимать, что чем дольше заготовка будет находится в протраве, тем больший слой металла она вытравит. Существует две методики травления: гальваническое и художественное. Их можно применять как на производстве, так и в домашних условиях.

Гальваническое травление металла

Считается наиболее безопасной методикой. Гальванический способ травления подразумевает под собой использование электролитических растворов на основе медного, железного, цинкового купороса и нашатыря. При этом не используются едкие кислоты, которые при травлении выделяют вредные испарения.

Для проведения гальванической обработки необходимо подготовить определенный инвентарь:

Большая емкость для погружения детали (ванна).
Подача постоянного тока в 5 вольт. Удобнее всего использовать для этого блок питания.
Отдельный катод. Он должен быть изготовлен из того же металла, что и обрабатываемая деталь.
Подвесы из проволоки.
Две штанги на которых будут закреплять заготовку с катодом и подавать напряжение.

После подачи тока металл начинает передаваться от заготовки к катоду.

Художественное травление металла

Художественный метод травления металла используется различными умельцами, работающими с металлическими изделиями. С его помощью украшают охотничьи ножи, различное оружие, детали оборудования и многое другое. Помимо использования различных химических жидкостей, можно опробовать применение глянцевой бумаги, скотча или лака.

Способы травления металла

Существует несколько основных способов художественной обработки металлов, которые используют на производстве и в домашних условиях.

Химический

Химическое травление изделий из металла подразумевает под собой использование различных кислот. Для создания рисунка не нужно покупать дорогостоящее оборудование или собирать сложные конструкции. Используются серная, соляно-фосфорная или азотная кислота. В растворе серной кислоты можно эффективно травить различные материалы.

При использовании химического способа декоративной обработки металлических изделий необходимо использовать защитные очки и респиратор. Кислоты выделяют едкие пары, которые могут навредить организму человека.

Электрохимический

В этом способе обработки металла применяют раствор электролита. В процессе травления через него пропускают ток. Таким образом работа проходит быстрее чем при химической обработке, не выделяется вредных испарений.

Ионно-плазменный

Для этого способа не используются кислоты и другие химические составы. Металл обрабатывается с помощью ионизированной плазмы, которая подаётся на него отдельными пучками.

Травление изделия из металла

Способы травления металла могут отличаться в зависимости от обрабатываемого материала. Например, цветные металлы или сталь и железо обрабатываются по-разному.

Цветной металл

Травление цветных металлов

Протравы подбираются в зависимости от вида металла, его физических и механических свойств. Например, сплавы на основе меди и чистую медь эффективнее всего обрабатывать с помощью серной, азотной, соляной или фосфорной кислот. В качестве катализатора, ускоряющего реакцию, можно использовать соединения на основе хрома.

Чтобы травить алюминий, необходимо использовать щелочные растворы. То же самое касается молибдена.

До начала травления цветных металлов, их нужно подготовить. Для этого с поверхности материала требуется снять оксидную плёнку. Также нужно удалить окалины.

Титан интересен в процессе обработки. Изначально его нужно покрыть щелочным раствором и только потом использовать кислоты. В качестве вторых должны выступать мощные концентраты.

Травление печатных плат

Платы для электроприборов изготавливаются из текстолита. На одной из сторон платы находится слой медной фольги. Вытравить дорожки, по которым будет проходить ток, можно с помощью медного купороса, азотной кислоты, хлорного железа, разбавленной серной кислоты.

Травление стали

Часто методами травления со стали удаляются окалины или оксидная плёнка. Важно изначально обезжирить поверхность стали, чтобы на ней не осталось масляных подтёков или пятен жира. Они могут испортить внешний вид материала после травления. Также особое внимание нужно уделить протравам.

Протравы, используемые для стали

Самый популярный состав, которые используют домашние мастера — азотная кислота. Часто её смешивают с соляной, чтобы добиться наилучшего эффекта. Эта смесь опасна и обращаться с ней нужно аккуратно. Чтобы работать с твердыми видами стали, требуется использовать смесь уксусной и азотной кислоты.

Азотная кислота

Процесс травления для других материалов

Часто с помощью травления создаются рисунки на стекле. Для этого применяются пары, которые выделяет плавиковая кислота. При этом защищают места, которые не нужно обрабатывать, с помощью воска или парафина.

Проведение работ в домашних условиях

Травление на металле в домашних условиях считается популярным среди мастеров-самодельщиков. Своими руками можно создать любой рисунок и перенести его на металлическую поверхность.

Подготовка поверхности металла

Основную обработку поверхности можно начинать только после подготовки заготовки:

С поверхности металла удаляются посторонние вкрапления, ржавчина, окалины, грязь.
Металлическое изделие протирается ветошью и обезжиривается с помощью растворителя.

Последним этапом обработки является полировка. Если довести поверхность до зеркального состояние не получается нужно почистить её наждачной бумагой в одном направлении.

Получение цветного рисунка

Чтобы нанести рисунок на поверхность изделия в домашних условиях, можно воспользоваться одним из трёх проверенных способов.

Лак для ногтей

Этим косметическим составом сложно прорисовывать мелкие детали из-за его густоты. Требуется умение рисовать лаком, поскольку исправить неудавшиеся детали сложно.

Лак для ногтей

Грунтовка или битумный лак

Для этого способа можно использовать грунтующие составы ГФ 021, ХВ 062. Также подходит битумный лак. Всё изделие покрывается выбранным составом. Кистью переносятся контуры изображения. С помощью иглы или шила очищаются те места, с которых требуется снять слой металла.

Глянцевая бумага

Такую бумагу можно приобрести в канцелярском отделе магазинов. Дополнительно нужен утюг и принтер:

В первую очередь, на принтере распечатывается изображение в полную величину.
Рисунок кладут на металлическую поверхность глянцевой стороной и проводят 3–5 раз горячим утюгом.

После обработки теплом, бумагу смывают водой.

Техника безопасности при травлении

При проведении травления металла домашних условиях требуется соблюдать правила техники безопасности. Таким образом можно защитить свой организм от возможного негативного влияние химикатов. Правила и рекомендации:

Проводить работы нужно в помещении с хорошей вентиляцией.
Нельзя лить воду в кислоту. Можно наливать кислоту в воду.
Если для травления используется гальванический метод, требуется проверить оборудование для обработки на наличие поломок и неизолированных участков.
Чтобы не получить ожогов, необходимо использовать респиратор, защитные перчатки и очки.
В мастерской должен присутствовать огнетушитель.

При попадании кислоты на кожу, поражённый участок требуется промыть раствором соды. Щелочи смываются разбавленным уксусом.

Технология травления металла

Электрохимическое травление, разновидность обработки метала в технике гравировки. Существует также химическое травление — травление с помощью кислот, смесей кислот. Более подробно остановимся именно на электрохимическом травлении, так как, оно гораздо более безопасно и даёт больше возможностей по достижения результата, ввиду хорошего контроля и хорошего предсказуемого качества.

Суть травления, в том, что рисунок получают с помощью вытравливания углублений. На изделие наносят защитный слой покрытия, и с помощью резцов, удаляют его там где нужно протравить. В случае с кислотами, изделия просто погружают в кислоту и там, где метал не защищён, происходит разрушение метала. В случае с электрохимическом травлением в ванну для травления наливают электролит, который служит проводником электрического тока. Опускают катод (-) как правило это либо пластина нержавеющей стали, либо латунная (медная) фольга и изделие, которое является анодом (+). При пропускании постоянного электрического тока, происходит разрушение метала на не защищенных поверхностях изделия, чем дольше будет протекать этот процесс — тем глубже будет рисунок.

Различают две основные техники: когда рисунок составляют углублённые (протравленные) линии или когда вытравливается фон. Но как правило, для красивой работы комбинируют обе техники. Также существует многослойное травление — когда постепенно в процессе травления добавляют участки на изделии для травления. Таким способом получают фоновый рисунок. Также существует сквозное травление, при котором объекты рисунка становятся скульптурами (тоже многослойное травление).

И так, что нам понадобится из оборудования. Прежде всего это источник постоянного тока, в идеале с регулировкой по амперам (чем больше обрабатываемое изделие тем больше ампер). Самое доступное это зарядное устройство для аккумуляторов автомобилей. Если же нет возможности использовать такое — то подойдёт любое зарядное устройство например от мобильного телефона, магнитофона, компьютера и т.д. Главное, что бы оно было постоянного тока, но чем слабее трансформатор, тем дольше будет протекать процесс. Если же Вам достался трансформатор переменного тока, то добавив к нему диодный мост (может помочь любой радио электрик), получится трансформатор постоянного тока. Также можно использовать автомобильный аккумулятор.

Ёмкость для травления (ванна) должна отвечать двум требованиям: быть не проводником электрического тока и вмещать протравливаемое изделие. Подойдёт пластиковая или стеклянная тара.

Электролитом служит насыщенный раствор пищевой соли в обычной (водопроводной воде). Примерно столовая ложка соли на стакан воды. Соль превращает воду в электролит. В некоторых случаях можно добавить немного соляной кислоты (необязательно). В принципе одного раствора хватает достаточно на долго, но в виду его загрязнения, наблюдать за процессом травления становится не удобно, в таком случае его лучше заменить.

В качестве электрода (катода), подойдёт любая медная или латунная фольга, которой лучше всего обернуть изнутри ванну для травления.

В качестве защитного покрытия, можно использовать многие материалы. но на мой взгляд, самым идеальным является автомобильная краска из баллончика, белого, матового цвета. Такая краска после травления хорошо снимается растворителем, и имеет хорошую адгезию. На краске такого цвета очень удобно рисовать карандашом, и при случае, можно стереть обычным ластиком. При вскрытии рисунка, такая краска не скалывается, но лучше проводить эту процедуру не позднее двух дней после окрашивания, после краска твердеет и может скалываться. Если же надо подправить уже процарапанный рисунок, то можно подкрасить место правки лаком для ногтей (он мягкий и быстро сохнет). Для простых рисунков и добавочных штрихов можно использовать перманентный маркер. При электрохимическом травлении, края протравливаются глубже, чем центр рисунка, а также происходит травление под краской на краях изделия, поэтому их необходимо защитить (закрыть) скотчем, или лучше использовать медицинский лейкопластырь. Также важно обезжирить изделие, перед нанесением краски.

Рисунок на покрытое краской изделие, можно наносить от руки с помощью простого карандаша, также, если изделие плоское, можно воспользоваться копиркой.

Далее необходимо вскрыть те части рисунка, где необходимо произвести травление. Для этого нужно воспользоваться резцами, которых лучше иметь несколько. Зоны очищенные под травление, должны быть, как можно лучше очищены от краски. Это самый важный и кропотливый процесс.

Сам процесс травления прост, необходимо к электроду (катоду) подсоединить минусовый провод от блока питания, а к изделию плюс. Включив блок питания в сеть, опускаем изделия в ванну, и следим чтобы от катода шли пузырьки, это говорит нам о том, что мы всё сделали правильно. Через некоторое время (здесь трудно дать конкретный совет ибо всё зависит от блока питания и площади рисунка), скажем пол минуты, достаём и визуально осматриваем глубину травление, если необходимо опускаем ещё. На изделии в процессе травления, образуется шлам, который мешает визуальному осмотру, его можно удалить аккуратно промыв в чистой воде, также можно воспользоваться очень мягкой кистью. Как я уже писал выше по краям травление происходит быстрее, поэтому, может потребоваться локальное травление, которое можно провести с помощью специальной кисточки. Кисточку изготавливаем из латунной (медной) трубки или прутка, на рабочий конец которой нитками приматываем кусочек ваты, а на другой конец подсоединяем минусовой провод. Далее вату намачиваем в электролите, и касаясь смоченной ватой рисунка продолжаем травление. важно, что бы вата всегда была смочена в свежем электролите.

После травления, необходимо снять краску, для этого, нужно взять кусочек тряпки и смочив его в растворителе, обмотать изделие. Сверху обмотать полиэтиленовым пакетом. В таком виде дать полежать несколько минут, после этой процедуры краска легко сотрётся. В зависимости от желаемого результата (особенно при многослойном травлении для проявления задних слоёв рисунка), нужно обработать рисунок наждачной бумагой зернистостью 1000-2500 грит, после чего, отполировать на войлочном или фетровом круге, с помощью пасты ГОИ или другой полировальной пасты.

Подобный метод обработки, можно применять, как для углеродистых, так и для нержавеющих сталей. Нужно учитывать, что углеродистые стали, обрабатываются гораздо быстрее. Также, можно обрабатывать цветные сплавы, но необходимо, для каждого, отдельного случая подбирать режимы обработки и электролиты. Примеры можно посмотреть в разделе Фото.

Надеюсь данная информация, была полезна для Вас, и данная технология позволит расширить Ваши возможности в творчестве.

Для чего используют травление металла

Ряд технологий для управления удалением поверхностного слоя металлической детали при помощи специально подобранных химических реагентов называется травлением металла. Оно позволяет удалять с изделий окалину, ржавчину и окислы под действием кислот, солей и щелочей в растворах. Таким способом проводят дополнительную подготовку изделий из металла к соединению или нанесению покрытия, что улучшает сцепление деталей или наносимого слоя с основой. Чаще всего применяется травление металла химическое, осуществляемое погружением заготовки в ванну с растворенными химическими реактивами.

Способы химического травления металла

Также существуют его виды, предусматривающие дополнительную активацию травящих веществ с помощью физических факторов. Это травление металла электрохимическое (или гальваническое) под действием электрического поля или ионно-плазменное посредством ионизации частиц реагентов. Если слово «травление» употреблено без указания его вида, то речь идет о химическом травлении в водном электролите. Его еще называют «жидким», в отличие от «сухого» ионно-плазменного.

При травлении металла кислотой, как правило, серной либо соляной, в ее раствор погружают заготовку. В кислотную реакцию при этом вступают как окислы, существующие на поверхности детали, так и металл основной. От увеличения содержания кислот операции растворения ускоряются одновременно для окислов и основного металла. На скорость процесса травления металла, помимо концентрации кислоты, влияют также его температурный режим, а также химический состав окислов. Наиболее оптимальное сочетание этих факторов позволяет вести травление так, чтобы при максимально скором растворении окислов оно как можно меньше затрагивало основной металл. Помимо этого в художественном травлении, когда необходимо сохранить нетронутой часть поверхности изделия, она покрывается особым защитным слоем.

Для очистки железа от поверхностных оксидов оптимален раствор 10% соляной кислоты с температурой в 40 єС (для использования кислоты серной – 60 єС). С увеличением этой температуры возрастает и скорость процесса. Получаемые в ходе травления металла соли также способны влиять на скорость процесса. Одни из них, например FеСl2, увеличивают ее, а другие, такие как FeSO4, уменьшают.

Травление металла хлорным железом осложняется получением водорода в ходе реакций железа и кислот. Он взаимодействует с верхним слоем металла, образуя в нем «травильные пузырьки» и делая изделие более хрупким. С целью предотвращения такого эффекта в ванну с травильным раствором добавляются особые добавки, замедляющие реакции. Они, создавая специальную оболочку, защищают металл от негативного воздействия водорода.

Баки из бетона или дерева, покрытые внутри кислотоупорными материалами, служат основным оборудованием для травления металла. Для удобства погружения небольших заготовок в ванны с травильным раствором используют особые лотки с корзинами. Когда необходима очистка не всей поверхности, а только ее части, например, паяного шва, то для нанесения травильных растворов на его поверхность применяют кисточку. Затем деталь аккуратно промывают водой. Травильные пасты необходимы для очищения частей металла, покрытых ржавчиной. Участок, пораженный ржавчиной, в два приема покрывают разными слоями паст с последующим промыванием.

Для обработки поверхности детали из меди или ее сплава применяется травление металла кислотами азотной, соляной либо серной. Алюминиевые детали следует травить щелочными растворами. Никель со сплавами подлежат очистке растворами серной кислоты с добавлением хромового ангидрида. Мельхиоровые детали очищают также раствором серной кислоты, добавляя в него хромпик. При этом их нужно промывать после процедуры травления теплой водой, растворив в ней немного винного камня. В виде потравы железных либо стальных изделий пользуются растворами нашатыря либо железным купоросом, бронзовые и латунные детали требуют травления металла медным купоросом, а цинковые изделия – цинковым купоросом, а также раствором окиси хлористого цинка.

Особенности процесса электролитического травления

Электролитическое или гальваническое травление металла применяют с целью ускорения очистки деталей способом погружения в ванну с раствором, на что обычно уходит много времени. Этот процесс проходит гораздо быстрее, если металлические детали помещать в электролитическую ванну в виде катодов или анодов. Отсюда и разделение электролитического травления на катодное и анодное.

Для анодного метода травления металла в качестве электролита используются щелочные растворы солей металлов и кислот. Катодом при этом обычно служат свинец или реже железо как материалы, не растворяющиеся в электролите. Учитывая скорость процесса травления металла электролизом, в очистке изделий этим способом необходимо строго соблюдать определенный режим, чтобы не подвергать металл риску чрезмерного электролитического растворения. Характеристики анодного тока выбирают, исходя из состояния поверхностного слоя изделия, а также необходимой скорости процесса. Травление ведется в комнатной температуре. Продолжительность операции определяют опытным путем.

Катодный способ травления металла предполагает использование в виде анода свинца либо сплава его с сурьмой. В смеси с растворами кислот соли щелочного металла являются электролитом. В основе данной технологии лежит действие водорода, получаемого на катоде. Он способствует восстановлению металлов из окислов, находящихся на детали, а водород в виде газа отделяет их с поверхности металла. Этот вариант травления не подходит для заготовок из закаленной стали из-за возможного наводораживания поверхностного слоя металлической детали. Уменьшить его при использовании этой технологии травления металла возможно, если ввести соли олова и свинца в ванну с электролитом.

Гальваническое травление экономичнее в сравнении с химическим. Это касается не только затрат времени, но и количества применяемых химических средств. Кроме того химический состав потрав для такого травления не включает едких кислот, поэтому в ходе его не выделяются газы, негативно действующие на здоровье.

По завершении травления проводят нейтрализацию возможных остатков растворов после очистки на изделиях. Если этого не делать, частицы солей либо кислот могут способствовать началу коррозии металла. В целях удаления этих остатков изделия помещают ненадолго в раствор с кальцинированной содой. После этого детали промывают холодной, а затем горячей водой и высушивают. Хранение обработанных таким образом изделий не вызывает коррозии, но во избежание возможного окисления лучше сразу подвергнуть их пайке.

Травление металла в домашних условиях с использованием подручных материалов

Один из способов получения на металлических изделиях выпуклого или вдавленного рисунка, появившийся сравнительно недавно, получил название травление. Принцип действия этого метода основан на использовании электрохимических процессов в жидком электролите. При наличии художественных способностей, даже в домашних условиях можно получить узор высокого качества при минимуме требуемых материалов и оборудования.

При самостоятельном выполнении травления в домашних условиях потребуются следующие расходные вещества и приспособления:

изделие, предназначенное для украшения – различные столовые приборы, охотничьи или походные ножи или простые мыльницы, на которых можно выполнить простейшие узоры;
емкость достаточного объема и удобной формы из неметаллических материалов, подходящая для помещения в нее всего обрабатываемого изделия или украшаемой его части. Наиболее удобно использовать с этой целью стеклянные емкости, позволяющие визуально контролировать процесс обработки.
достаточное количество обыкновенной поваренной соли;
лак для ногтей любого цвета;
средство для снятия лака, предназначенное для очистки обработанного изделия;
источник постоянного электрического тока небольшого напряжения. В этом качестве может быть использовано зарядное устройство для зарядки автомобильных или телефонных аккумуляторов.

Нанесение рисунка

Начинаем с подготовки обрабатываемого изделия. Его необходимо качественно очистить от жира и грязи, промыть горячей водой и просушить. После этого с помощью кисточки нанесите лак на обрабатываемую поверхность предмета (в нашем случае это столовые ложки).

Не давая покрытию полностью высохнуть, выполните нанесение узора или надписи.

В зависимости от варианта рисунка, желаемого декоративного эффекта, при травлении металлов может быть получен как вдавленный в материал изделия узор, так и выступающий на его поверхности. Этого можно добиться при удалении защитного лакового слоя. Именно чистый металл без красивой пленки и будет подвержен химическому вытравливанию.

В том случае, если вы хотите получить выпуклое изображение, оставьте лак именно на нем, а с фона удалите.

В противном случае — снимите лаковую пленку именно в виде желаемого узора – он и будет «вдавлен» в материал изделия. Для получения тонкого узора удалять лак с поверхности удобно остро заточенной деревянной палочкой или зубочисткой. Старайтесь получить максимально гладкие линии без подтеков, которые могут значительно испортить всю работу по травлению рисунка на изделии.

Приготовление электролита

Убедившись, что весь необходимый лак удален, приступаем к подготовке рабочего раствора. Защитный слой за это время успеет полностью просохнуть. В качестве вещества, в котором и осуществляется травление стальных изделий, чаще всего в домашних условиях используют раствор поваренной соли. Для его приготовления необходимо растворить в чистой воде кристаллы в соотношении на 0,5 литра жидкости две столовых ложки соли.

Вместо хлорида натрия можно применять и другое вполне доступное химическое вещество, имеющее название медный купорос. Его не сложно приобрести в любом хозяйственном или садовом магазине.

Травление изделия из металла

Для активации процесса в раствор электролита необходимо поместить любой стальной предмет и подключить к нему отрицательный провод от источника тока. Положительный провод в этом случае присоединяется к обрабатываемому изделию. Схематично процесс травления выглядит так:

При отсутствии качественного преобразователя (выпрямителя) можно воспользоваться зарядным устройством для телефона, срезав с него контакт для соответствующего гнезда.

Процесс травления под действием электрического тока происходит достаточно бурно.

Это необходимо учитывать при выборе стеклянной емкости. Уровень электролита в ней должен предотвращать его возможное выплескивание в процессе травления.

Контроль углубления рисунка при электрохимической обработке можно осуществлять визуально, периодически доставая обрабатываемое изделие из раствора. При соблюдении всех необходимых параметров процесс может продолжаться до нескольких минут, в зависимости от желаемой глубины травления узора на металлической детали.

Получив желаемый результат, отключите электрический ток. После этого с извлеченного образца тщательно удалите лаковую пленку. Для этого удобно воспользоваться средством для снятия лака и плотной тканью. Промойте готовый рисунок теплой водой с мылом.

Получение цветного рисунка

Для придания полученному узору, рисунку или надписи дополнительного декоративного эффекта предлагаем воспользоваться несложным способом, доступным каждому. Для этого на обработанный участок нанесите небольшое количество любой нитроэмали, добившись полного заполнения углубления. Этот лакокрасочный материал достаточно быстро сохнет, поэтому к дальнейшей работе можно возвратиться уже по истечении часа. Убедившись, что эмаль полностью высохла, удалите лишний материал, попавший на поверхность протравленного изделия с помощью мелкой наждачной бумаги. Применение растворителя в данном случае может испортить всю работу, так как он размазывает краску по поверхности, полностью не удаляя ее, и может придать узору некрасивую матовость.

Окончательно придать окрашенному протравленному рисунку выразительность позволит механическое полирование готового изделия на войлочном круге с пастой ГОИ.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Достаточно интересно, и вроде не сложно. Всё это можно сделать и самой, все материалы доступны. Я только одно не поняла, таким способом можно только металл травить, или серебро тоже? У меня есть кучка лома серебра, хочу попробовать браслет сделать, и если серебро тоже травится таким же способом, то было бы замечательно.

Для травления серебра простой солью не обойтись, потребуется соль азотной кислоты: NaNO3, KNO3

какая пропорция при травлении медным купоросом?

Для того, чтобы процесс шел быстрее, нужно получить насыщенный раствор — это значит требуется добавлять медный купорос, размешивая и наблюдая наличие остатка на дне. Добавлять реактив, пока он полностью растворяется. Как только настал момент, что вы не можете размешать осадок, значит раствор «насытился».

Вот такой вопрос, NaNO3 это что натриевая селитра, если да то как её использовать? Хочю вытравить на серебряной ложке.

Да, совершенно верно, так же можно взять нитрат аммония.

Берете ложку, закрываете всю поверхность защитным составом, за исключением мест под травление. Так же оставляете место для контакта с положительным полюсом источника. Ложку погружаете в раствор вместе с металлической полоской, подсоединенной к отрицательному контакту источника.

Только что попробовал, немного изменив технологию. Так, я использовал вместо лака лазерно-утюжную технологию (так радиолюбители делают печатные платы). Заготовку в раствор не помещал, но макал в раствор ватный тампон, подключенным к зарядному устройству для автоаккумуляторов. В итоге — красивый рисунок за 5 минут. Толщина травления порядка 0,2-0,3 мм. Единственный минус — раствор все-таки просочился под тонер и оставил небольшие раковины. Последующая обработка резинокордовым кругом и полировка позволила несколько нивелировать эту досадную неприятность, но не до конца. Полагаю, если бы я не тер ватой поверхность, а все-таки поместил заготовку в раствор все бы вышло замечательно. Но заготовка большая, поэтому такой возможности не было. Лучше наносить трафарет фоторезистивными пленками или лаком.

Для крупных предметов, например, декоративных мечей, кинжалов, копей и т.д., в качестве емкости можно использовать канализационные ПВХ трубы с заглушкой на одном конце. Лучше всего — фиксировать полученную емкость в вертикальном положении, хотя, при надобности, трубу можно разрезать вдоль и придумать заглушку на второй конец. Для травления подобных изделий лучше всего использовать сварочный инвертор, выставляя на 20-40 ампер. При большей силе тока раствор слишком быстро выкипает. Узор наносится по принципу способа с лаком для ногтей, только вместо оного используется акриловая краска.

Офорт металла 101 | Расходные материалы для ювелирных изделий

-Сортировка по цене — От высокой к низкой цене — От низкой к высокой Имя — Сортировка от А до Я Имя — Сортировка от Я до А

Травление — это метод использования химикатов для вырезания рисунка или рисунка на металлической поверхности.Выгравировать собственный дизайн на металле проще, чем может показаться, и это может быть забавным и полезным способом сделать свои собственные украшения! Изучите основы того, как выбирать металлы, выбирать травители, создавать или переносить изображения с резистами и завершать процесс травления. Узнайте, как сделать плавучую лодку для подвешивания ваших дизайнов в etchant, а также ознакомьтесь с основными мерами предосторожности при травлении, рекомендациями по дизайну и бесплатными проектами. Вы также можете сделать покупки в наших химикаты и принадлежности для травления , включая наши эксклюзивный набор инструментов для травления .

Содержание

Какие металлы можно травить?
Выбор подходящего травителя
Типы резистов
Руководства и проекты по травлению
В чем разница между травлением и DecoEtch ™?

Какие металлы можно травить?

Поскольку химическое травление на самом деле врезается в поверхность металла, вы должны убедиться, что ваша пластина или лист металла достаточно толстые, чтобы хорошо удерживать вытравленный рисунок.Мы рекомендуем использовать металлический лист толщиной 22 или более и предварительно вырезанные металлические заготовки . Предлагаемые нами варианты, которые будут работать с хлоридом железа (см. Следующий раздел), включают в себя:
листовой металл 24-го размера и предварительно обрезанные заготовки 24-го размера также подойдут — просто убедитесь, что оставьте элементы 24-го размера в химическая ванна меньше времени, чем более толстый металл. Видеть все калибры металлических заготовок для дополнительных опций.

Выбор правильного травителя

Протравитель — это химикат (или смесь химикатов), который вы будете использовать для разрезания незащищенных частей вашего металла и создания готового гравированного рисунка.Важно, чтобы соответствовал вашему металлу подходящим травителем , потому что один и тот же металл будет по-разному реагировать на разные химические вещества (и наоборот).

Медь, латунь и нейзильбер можно травить с помощью хлорида железа .
Во избежание задержек с заказом и дополнительных затрат на доставку, пожалуйста, прочтите и соблюдайте ограничения на доставку, указанные в отношении химических веществ, таких как хлорид железа.
Чистое серебро 0,999 и серебро 925 пробы можно протравить с помощью раствора нитрата железа или азотной кислоты.Оба эти травителя более опасны в использовании, чем хлорид железа.
Травители алюминия включают плавиковую кислоту, травитель Келлерса и самодельные растворы на основе сульфата меди и бисульфата натрия.

Типы резистов

Резист — это то, что вы используете для защиты определенных частей вашего металла от травления. Резисты обычно представляют собой краски (и ленты). Вы нанесете рисунок или узор на металл с помощью резиста.Затем, когда вы окунете металл в химическую ванну, покрытые участки будут «сопротивляться» съедению. Эти закрытые области станут изюминкой вашего дизайна после завершения процесса травления.

Разные мастера используют разные резисты, и разные резисты лучше работают с разными эстетическими стилями и методами — например, с использованием резиновых штампов, переносом фотографий, рисованием вручную и т. Д. Практикуясь и экспериментируя, вы поймете, какие средства и методы вы используете. тоже предпочитаю.

Резисты для меди, латуни и нейзильбера включают:

	Прокладки StazOn® и Perfect Medium ™ отлично подходят для добавления рисунков резиновых штампов на металл. StazOn Cleaner позволяет удалить нечеткие отпечатки и начать все сначала, пока изображение не станет удовлетворительным.
	Пленка для переноса изображений Press-n-Peel обеспечивает простой способ создания детализированных дизайнов с фототравлением.Используйте лазерный принтер или копировальный аппарат для печати на бумаге, а затем перенесите изображение на металл с помощью утюга.
	Перманентные маркеры Sharpie — отличный резист для рисованных рисунков. Просто имейте в виду, что травители могут немного подрезать дизайн. Не рисуйте слишком тонкой линией, иначе детали могут быть потеряны.
	Изолента отлично подходит для покрытия задней части вашего металла (если вы не хотите, чтобы обе стороны вашего металла были выгравированы), и / или для создания рамки / границы вокруг вашего дизайна.

Учебные пособия и проекты по травлению

Используйте нашу запись в блоге ниже, чтобы провести вас через весь процесс травления дизайна на металле, включая новаторское использование «плавучей лодки» вместо ленты для подвешивания ваших рисунков в травке! Дополнительные полезные советы можно найти в наших рекомендациях по технике безопасности и дизайну. Вдохновляйтесь бесплатными проектами.

Иллюстрированное пошаговое руководство, которое легко распечатать, можно найти в нашем документе Metal Etching 101 PDF .

В чем разница между травлением и DecoEtch ™?

«DecoEtch» — это торговая марка, обозначающая тип штампа для шаблона, который используется в машинах BIGkick ™ и Big Shot Jewelry Studio от Sizzix® . Эти мини-прокатные станы являются отличным инструментом для , создавая рельефные рисунки на металле . К сожалению, машины больше не производятся, как и штампы. Однако у нас все еще есть несколько штампов, поэтому, если у вас уже есть BIGkick, Big Shot или совместимая машина, получите штампы, пока можете!

Штампы DecoEtch ™ имеют более тонкие линии, чем штампы DecoEmboss ™, но процесс тиснения все еще продолжается — без использования химических веществ.Тиснение — отличный способ создавать узоры на металле без использования химикатов!

Как травить металл

Офорт — это древнее ремесло, которое веками практиковалось для изготовления красиво украшенных предметов, таких как украшения, оружие и доспехи. Это также способ создания рисунков на металлических пластинах, которые затем можно нанести чернилами для печати на бумаге или других материалах.

Можно травить низкоуглеродистую и нержавеющую сталь, а также более традиционные медь, золото, цинк, латунь и даже алюминий.

Ознакомьтесь с нашими доступными металлическими материалами!

Вот основные шаги, необходимые для травления металла.

Безопасность прежде всего

Некоторые химические вещества, используемые в процессе травления металла, токсичны. Защитите глаза защитными очками, руки — перчатками, а кожу — фартуком, рубашкой с длинными рукавами и длинными брюками.

Химические вещества для травления обычно выделяют опасные пары, поэтому вам может потребоваться надеть защитную маску и / или убедиться, что в этом месте имеется достаточный поток воздуха.Обязательно следуйте инструкциям на упаковке химикатов.

Подготовить металлическую поверхность

При травлении металлической пластины отпилите все острые края.

Для удаления масел можно использовать спирт или очищающее средство на основе хлора. Подготовьте металлическую поверхность к нанесению резиста, слегка отшлифуя ее мелкой наждачной бумагой, стальной мочалкой, абразивной пластиковой губкой или проволочной щеткой. Следите за тем, чтобы не поцарапать поверхность слишком глубоко, что может повлиять на протравленный узор, но старайтесь получить слегка шероховатую текстуру.

Полностью промойте водой, затем протрите изопропиловым спиртом.

Просмотрите продукты безопасности для вашего проекта

Создайте свой дизайн

Традиционное травление включает покрытие металлической пластины резистом из воска или лака. Затем рисунок рисуется вручную с помощью острых инструментов, чтобы соскрести резист в каждом месте, где желательна темная линия. Это оставляет узор на поверхности, уязвимый для травящего действия кислоты.

Для более современной версии используйте изоленту, лак для ногтей или перманентные маркеры, чтобы покрыть те части поверхности, которые вы хотите, чтобы они оставались светлыми.Любая непокрытая область будет протравлена кислотой. Вы также можете использовать виниловые трафареты или переводную бумагу для переноса черно-белого рисунка. После нажатия на дизайн горячим утюгом белые части отклеиваются, оставляя на поверхности черные чернила, которые действуют как резист.

Если вы собираетесь использовать протравленную металлическую пластину для печати, дизайн будет обратным: часть, покрытая резистом, останется светлой, а части, которые протравлены, будут окрашены.

Гравюра на дизайне

Если вы травите пластину, заклейте края липкой лентой, чтобы защитить их от кислоты.Погрузите объект в емкость («ванну») с кислотой.

Тип металла, который вы травите, определит, какой тип химической ванны вам следует использовать. Например, сталь можно травить соляной кислотой, азотной кислотой или серной кислотой. Медь можно травить хлоридом железа, смешанным с водой, с образованием слабой соляной кислоты. Мягкий алюминий можно протравить хлоридом железа, используя акриловую полимерную краску в качестве резиста.

Чем дольше вы оставите вещь в ванне, тем глубже будет вытравливаться узор.Для печатных форм это означает более темные чернила.

Очистить пластину

Когда металл протравится до желаемой глубины, прекратите травление, промыв пластину водой или используя пищевую соду для нейтрализации кислоты. Затем удалите резист, используя соответствующий метод или химический препарат. Используйте скипидар для лака, спирт для удаления воска или перманентного маркера или ацетон для удаления лака с ногтей.

Для получения дополнительной информации о металлах свяжитесь со специалистами Industrial Metal Supply.

Создание рисунка, текстуры, глубины и контраста при гравировке металла для изготовления ювелирных изделий

Различное заставляет нас возвращаться

Интерес в значительной степени связан с контрастом. Бесконечное пространство одного и того же может отличаться своей непрерывностью, но разные вещи приглашают нас исследовать и заставляют нас смотреть, слушать или иным образом заниматься гораздо дольше. Один из самых популярных и низкотехнологичных способов создания контраста в украшениях — травление металла.Это простой способ воспроизвести узор с большой точностью и придать металлу чудесные тактильные ощущения. Узоры, текстуры, разнообразие цветов: это потрясающие элементы контраста и визуального интереса.

Самый простой способ травления металла для ювелиров — травление меди методом фотопереноса. Несколько лет назад Лекси Эриксон написала простую демонстрацию этого процесса для Lapidary Journal Jewelry Artist . Сейчас это так же своевременно, как и тогда, так что вот оно снова!

Фототрансферная медь травление

Вырежьте любимый узор в своем металле
Лекси Эриксон
Фотографии процесса Марка Эриксона

Травление латунных и медных пластин может привести к интересным дизайнам, а металл можно использовать несколькими способами.Я планирую превратить эту гравированную медную пластину в украшение.

ФОТО: Джим Лоусон

Если бы я выгравировал тот же рисунок на латуни, его можно было бы использовать как текстурную пластину: я мог бы пропустить ее через прокатный стан несколько раз и перенести изображение на более мягкий металл, такой как медь или серебро. Однако медь слишком мягкая, чтобы успешно перенести гравированный рисунок на один из мягких металлов.

Травление металла с помощью этого процесса фотопереноса — простой способ объединить конструкции от простых к сложным.Любой может гравировать с помощью этого простого процесса.

МАТЕРИАЛЫ

Пленка для переноса изображения Press-n-Peel (бумага PnP)
Хлорид железа
Финишная пленка 3M 15 микрон или зеленая Scrubbie
Скотч
Лента упаковочная
Лента малярная синяя
Мелкая посуда, которую больше не использовать для еды
Ручка Sharpie
Жидкость для снятия лака без ацетона
Радиальный щетинный диск 3M (опция)
Бумажные полотенца
Тест-полоски pH
Защитная одежда
Металл для травления

ИНСТРУМЕНТЫ

Лазерный копировальный аппарат / принтер

ИСТОЧНИКИ

Хлорид железа доступен в магазинах научных товаров и некоторых ювелирных магазинах
Press-n-Peel можно приобрести в некоторых магазинах канцелярских товаров или в Reactive Metals Studio, Inc, www.reactivemetals.com, 800-876-3434

Работайте безопасно!

Носите соответствующую защитную одежду, латексные перчатки и всегда обеспечьте достаточную вентиляцию.

Приготовьтесь

Очистите стерлинг, медь или латунь, слегка отшлифуя их с помощью 15-микронного листа отделочной пленки 3M или используйте зеленый Scrubbie с небольшим усилием. Вы можете скопировать изображение, фотографию или рисунок линии на бумагу PnP. Вы также можете нарисовать свой собственный дизайн на бумаге и скопировать это изображение на бумагу PnP.Сначала я проверяю четкость изображения, копируя его на белую бумагу.

Для ксерокопирования работы необходимо использовать лазерный принтер. Струйные или пузырьковые принтеры работать не будут. Изображение должно быть скопировано на матовую сторону бумаги PnP, поэтому сначала определите, какую сторону вставлять лицевой стороной вверх в устройство подачи бумаги. Также помните, что изображение будет перевернуто, поэтому, если оно включает какую-либо печать, например инициалы или слова, печать должна отображаться в обратном направлении, прежде чем вы ее перенесете.

Копия

Сделайте копию вашего изображения на бумаге PnP.Изображение будет темно-синим из-за впитывания чернил на бумагу: это то, что переносится на ваш металл. Если между участками есть ненужные засыпки, их можно снять с помощью упаковочной ленты. Просто приложите ленту к пораженным участкам и снимите ее. Чернила будут сниматься с металла вместе с лентой.

Лента

Я был вдохновлен рисунками черепков древней Пуэблоской керамики и использовал их в качестве источника дизайна. Вырежьте изображение из бумаги PnP, но оставьте границу примерно от 1/4 до 1/2 дюйма вокруг изображения.Чтобы закрепить изображение на месте, используйте скотч и приклейте лицевую сторону изображения (тусклой стороной) к металлу. Лучше всего заклеить края металла лентой.

Тепло

Нагрейте кусок металла, например стальную пластину, на конфорке до 400 ° F. Вы также можете использовать стеклянную плиту или электрическую сковороду с настройками температуры.

Полировка

Используя кусок чистой ткани или бумажное полотенце, чтобы защитить пальцы от тепла, отполируйте изображение пальцами на металле.

Кожура

Когда изображение кажется темным, металл можно удалить с конфорки или сковороды, а бумагу аккуратно отделить от рисунка. Будьте осторожны.

Чернила

В этой демонстрации изображения перенесены на ваш металл, медь. Если есть какие-либо незаполненные пятна, их можно заполнить пером Sharpie, но эти чернила будут съедены быстрее, чем чернила для фотокопии, когда произойдет травление.

Подготовка к решению

Налейте раствор хлорида железа в неглубокую посуду.Заклейте заднюю и боковую поверхность меди скотчем, чтобы эти участки не разъедались. Закройте заднюю часть металлической детали слоем синей малярной ленты, которая держится лучше, чем другие ленты, и оставьте достаточно длины ленты, чтобы ее можно было прикрепить к сторонам блюда.

Место в растворе

Подвесьте металл в растворе, не позволяя ему касаться дна посуды, но позволяя ему погрузиться в хлорид железа. Прикрепите малярную ленту к краям емкости.

Шах

За один раз можно протравить более одного предмета. Периодически проверяйте металл, вынимая его из раствора и удерживая под углом, чтобы оценить, насколько глубоко появится травление. На травление этой детали ушло около 50 минут.

Когда достигнута желаемая глубина травления, удалите металл из раствора, протрите бумажными полотенцами, а затем удалите хлорид железа с помощью средства для снятия лака, не содержащего ацетона, или используйте белый диск с радиальной щетиной 3M для очистки детали.

Утилизируйте ответственно

Нельзя сливать раствор в канализацию! Из-за остаточных ионов меди, оставшихся в растворе, его необходимо нейтрализовать карбонатом натрия или гидроксидом натрия до тех пор, пока значение pH не достигнет 7,0-8,0. (Проверьте это с помощью тест-полосок, продаваемых в аптеке.) Дайте твердым частицам осесть и слейте всю жидкость. Добавьте воду к слитой нейтрализованной жидкости, чтобы разбавить ее, затем слейте ее в канализацию. Оставшиеся твердые частицы или шлам следует вылить в пластиковый контейнер, четко промаркированный, и утилизировать на местном предприятии по утилизации опасных отходов.

ПОДТВЕРЖДЕНИЕ. Я хочу поблагодарить Фабиолу Аллен и Ричарда Свитмана за использование их студий Sweetman / Allen Studios в Денвере и за обучение меня этому процессу. Я делал фототравление 18+ лет назад, используя фотографические негативы и различные химические вещества. Они предоставили мне столь необходимый курс повышения квалификации с использованием более современных материалов и предоставили мне доступ к их студии и всему ее оборудованию. Я очень благодарен.

ЛЕКСИ ЭРИКСОН (LEXI ERICKSON) — редактор журнала Lapidary Journal Jewelry Artist и блоггер на сайте www.Interweave.com/jewelry. Она преподавала в средней школе на университетском уровне по ювелирным украшениям и является автором ряда видео-бестселлеров для Interweave. Она также преподает в своей студии в Денвере, с которой можно связаться на сайте www.lexierickson.com.

Если вам нравится травить медь для украшений, вам понравится кулон Лекси с гравировкой духа юго-запада, сделанный из меди, которую она выгравировала в этой демонстрации.

Также посмотрите ее видео Офорт на меди.

Два металла, больше контраста

Но не останавливайтесь на достигнутом! Не ограничивайтесь травлением меди, а затем попробуйте работать с биметаллами.Ноэль Йовович исследует лишь некоторые из дизайнерских возможностей этого подхода в своем обучающем и вдохновляющем видео Цветное контрастное травление металла с использованием меди / серебра и других биметаллов .

Приобретите эти ресурсы для травления металлов в нашем магазине.

Как работает травление металла — Monroe Engineering

Вы слышали о травлении металла? Хотя он существует уже много веков, он становится все более распространенным процессом в обрабатывающей промышленности.Травление металла позволяет компаниям-производителям создавать постоянные рисунки или другую визуальную графику на поверхности металла. Он более надежен и долговечен, чем другие процессы проектирования. В этом посте вы узнаете больше о травлении металла и о том, как оно работает.

Что такое травление металла?

Термин «травление металла» относится к созданию рисунка или графики на поверхности металла путем удаления части металла. Другими словами, дизайн или графика не печатаются на поверхности.Скорее, он встроен в металл, что обеспечивает превосходный уровень долговечности и долговечности.

Существуют разные формы травления металла. Однако наиболее распространенной формой является кислотная основа. Как следует из названия, травление металлов на основе кислоты использует коррозионные свойства кислоты для создания долговечных рисунков на металлических предметах. Будь то медь, сталь, алюминий и т. Д., Большинство металлов поддерживает травление на основе кислоты. Когда металлический предмет подвергается воздействию кислоты, он подвергается химической реакции, вызывающей эрозию открытых участков.

Основы кислотного травления металлов

При травлении металла на основе кислоты металлический объект сначала покрывается воскообразной землей. Назначение восковой земли — гарантировать, что только соответствующая желаемая область металла подвергнется прямому воздействию кислоты. Поскольку восковая земля устойчива к кислотам, она естественным образом защищает металлический предмет от повреждений.

После нанесения на металлический предмет восковой земли рабочий использует травильную иглу. Игла для травления по существу прорезает небольшие отверстия в восковой земле, чтобы обнажить лежащий под ней металл.Важно отметить, что травление не врезается в сам металл; он только врезается в восковую почву.

После того, как рабочий вытравил рисунок на восковой земле, он или она погружает металлический предмет в кислотный раствор. Затем кислота вступит в прямой контакт с недавно протравленными участками. Это вызывает химическую реакцию в протравленных областях, чтобы сформировать постоянный рисунок или узор. Заключительный этап травления металла кислотой включает очистку металлического объекта.

Хотя это наиболее распространенная форма травления металла, существуют и другие способы гравирования рисунков и графики на металлических объектах.Фототравление, например, представляет собой более современный процесс травления, который включает в себя воздействие света на светочувствительные пластины из полимерных материалов.

Нет тегов для этого сообщения.

Easy Etching Step by Step

Easy Etching Step by Step — Эта техника включает перенос изображения на металл с использованием материала, который «сопротивляется» растворяющему действию кислоты. При нанесении резиста металл будет защищен; повсюду кислота (хлорид железа) травит металл, в результате чего получается рельефное изображение или узор.Чтобы проиллюстрировать технику травления, будет использован один из наиболее универсальных резистов — синяя ацетатная пленка, известная как бумага PnP («прессование и отслаивание»). Одна сторона этой бумаги блестящая, а другая матовая. Именно матовая сторона используется для переноса рисунка на металл. Рисунок будет передаваться как зеркальное отображение, поэтому, если направление рисунка важно или включает в себя буквы, может потребоваться сначала скопировать рисунок, чтобы очистить ацетат, и перевернуть его, чтобы он был перевернут на бумаге PnP.

В качестве резистов можно использовать множество других материалов — даже черный перманентный маркер можно использовать для рисования оригинальных произведений искусства прямо на металле. Резиновые штампы с перманентными чернилами, штампованные буквы и кружевные наклейки из магазинов товаров для рукоделия будут работать как резисты. Более традиционные резисты включают лак, шеллак, лак для ногтей, резиновый клей, асфальт, изоленту, контактную бумагу и краску. Творческие возможности практически безграничны.

Материалы

Латунь, медь или никель для травления калибра 18, 20 или 22
Хлорид железа
Бумага PnP

Ножницы по металлу
Ювелирная пила
Губки
Наждачная бумага
Лазерный принтер или копировальный аппарат с тонером на угольной основе
Спирт
Железо
Термостойкая поверхность
Черный перманентный маркер
Лак для ногтей
Контактная бумага
Пенополистирол, 1 дюйм.толщина
Двусторонняя лента
Защитные очки
Пылезащитная маска
Нитриловые перчатки
Фартук
Стеклянная посуда или одноразовый пластиковый контейнер, минимум 6 дюймов (15,2 см) квадратный
Пищевая сода
Ацетат
Латунь кисть (опционально)

Перенесите свои рисунки на бумагу PnP
	Используйте копировальный аппарат для переноса изображений или оригинальных рисунков без авторских прав с простой бумаги на матовую сторону бумаги PnP.Копировальный аппарат должен быть настроен на получение максимально темного изображения без смазывания четких участков. Копирование изображения на бумаге PnP будет действовать как резист на металле. Копировальные аппараты с тонером на основе углерода лучше всего подойдут для переноса изображения с бумаги PnP на металл. Чернила, используемые в струйных принтерах, обычно не подходят для переноса изображений с помощью бумаги PnP. Проверьте свой утюг.
Оптимальный нагрев для передачи изображений с бумагой PnP чуть ниже температуры, при которой пленка-подложка на бумаге PnP начинает коробиться.Поскольку утюги различаются по температуре, очень важно предварительно проверить его. При переносе изображения с бумаги PnP на металл используйте утюг, установленный на одну или две настройки ниже максимума.
Вырежьте и подготовьте металл
	Используйте ножницы по металлу или ювелирную пилу, чтобы вырезать кусок металла, который немного больше вашего изображения или рисунка. Металл должен быть плоским. Если металл не плоский, используйте молоток из сыромятной кожи, чтобы расплющить его на наковальне.Очистите поверхность металла мочалкой или наждачной бумагой. Промойте водой и просушите, стараясь держать металл за края, чтобы не допустить попадания кожного жира на поверхность. Протрите металлическую поверхность спиртом непосредственно перед прикреплением бумаги PnP.
Нанесите PnP в качестве резиста на металл
	Вырежьте изображение или узор из бумаги PnP, оставив металлическую рамку шириной не менее 6,5 мм вокруг изображения . Положите металл на жаропрочную поверхность; поместите бумагу PnP на металл матовой (изображение) стороной вниз.Используйте утюг круговыми движениями, чтобы равномерно распределить тепло по поверхности бумаги PnP. Медная пластина станет очень горячей, и изображение станет более четким благодаря пленочной основе бумаги PnP по мере того, как происходит перенос.
Отделите бумагу PnP от металла
	Когда металл остынет, приподнимите один угол бумаги PnP, внимательно наблюдая за переносом, чтобы убедиться, что изображение полностью перенесено. Если этого не произошло, снова примените утюг, пока не получите удовлетворительный результат.Если на дизайне есть участки, которые не перенеслись, закрасьте изображение черным перманентным маркером или лаком для ногтей.
Подготовка к травлению
	Накройте заднюю часть металлического листа контактной бумагой, покрыв края лаком для ногтей или другим резистом, чтобы защитить их от травления.
	Отрежьте кусок пенополистирола, который немного меньше вашего металла и толщиной не менее одного дюйма.Используйте двусторонний скотч, чтобы приклеить пенополистирол к задней части металла. Пенополистирол будет удерживать металл на плаву изображением вниз в растворе хлорида железа во время процесса травления. Перед работой с кислотами наденьте защитные очки, фартук и нитриловые перчатки. Убедитесь, что в том месте, где вы будете травить, есть соответствующая вентиляция. См. «Указания по технике безопасности» на стр. XX для получения дополнительной информации об обращении с хлоридом железа.
Протравка металла
	Налейте хлорид железа в стеклянную посуду или пластиковый контейнер, чтобы металл легко плавал.Осторожно встряхните емкость, чтобы удалить пузырьки воздуха с поверхности металла. Накройте емкость и оставьте металл примерно на 1 1/2 часа. Мелкое травление может быть достигнуто за 30–45 минут. См. «Советы по травлению», чтобы узнать о времени выдержки.
Очистите металл и удалите резист PnP.
	Наденьте нитриловые перчатки или используйте пластиковые щипцы для удаления металла с хлорида железа. Погрузите металлическую пластину в раствор из 2 чашек (473.2 мл) воды на 1/4 стакана (59 мл) пищевой соды, чтобы нейтрализовать хлорид железа. Промойте в чистой воде и снимите ленту. Удалите PnP ацетоном и губкой для мытья посуды; закончить с помощью латунной щетки и мыльной воды. Это должно удалить все следы резиста и любые другие пятна. Он также полирует и полирует металл, придавая ему гладкую, привлекательную поверхность.
Готовый офорт можно превратить в ювелирное изделие или использовать вытравленный узор как текстурную пластину для металлической или полимерной глины.Если вы протравили латунь или никель, вы можете использовать пластину для печати текстуры на стерлинговом серебре.

Наконечники для травления

При работе с кислотами надевайте фартук и защитные очки. Используйте нитриловые перчатки или пластиковые щипцы, чтобы вынуть металл из емкости, заполненной кислотой. Чтобы снизить риск разлива кислоты, не проверяйте процесс травления повторно. Протравите небольшие тестовые панели с помощью таймера, чтобы узнать, как долго оставить металл в кислоте, чтобы достичь желаемой глубины травления.Резиновый клей выдерживает раствор хлорида железа в течение 5 часов, бумага PnP — более 2 часов, но перманентный маркер с фломастером начинает разрушаться через полтора часа. Партии хлорида железа обычно хватает на 5 часов травления; после этого процесс травления резко замедляется.

Примечания по безопасности: Не допускайте контакта хлорида железа с вашей кожей или глазами. Не трогайте глаза пальцами, если вы работали с хлоридом железа. Не вдыхайте пары, которые могут выделяться хлоридом железа.При попадании на кожу или в глаза промойте водой в течение 15 минут и немедленно обратитесь за медицинской помощью. Когда вы израсходовали бутылку с хлоридом железа, отнесите ее в ближайшее официальное место утилизации опасных отходов.

Хлорид железа окрашивает все, к чему прикасается. Обязательно застелите рабочее место несколькими слоями газет, чтобы защитить поверхность от пятен. Надевайте фартук, чтобы защитить свою одежду. Если вы ополоснете хлорид железа в раковине, затем протрите раковину абразивным порошком, чтобы удалить все пятна и остатки.

Ниже приводится ссылка на базу данных товаров для дома на веб-сайте Национального института здравоохранения, в которой описаны свойства и опасности хлорида железа (III). Внимательно прочтите информацию о воздействии хлорида железа на здоровье перед тем, как приступить к любому проекту травления с использованием хлорида железа.

Ювелирное дело: гравировка на металле — Сообщество производителей ювелирных изделий «Ганоксин»

При травлении металла для избирательного удаления металла используется химическая коррозия, а не механическая сила.Проще говоря, идея состоит в том, чтобы покрыть части объекта кислотостойкой краской, а затем погрузить часть в кислоту. Едкая жидкость разъедает открытые участки, создавая рельеф, рис. 10.64. Когда нужная глубина достигнута, деталь вынимается, ополаскивается и очищается, чтобы выявить узор из поднятых и опущенных участков.

Этот процесс можно использовать для тонких линейных рисунков (репродукции изобразительного искусства), для жирных рельефов (доспехи), для букв (таблички на зданиях), а также в качестве предварительного этапа для эмалирования, черни или инкрустации.

Рисунок 10.64
Готовая деталь в растворе для травления.

Техника травления имеет долгую историю, и ее можно увидеть в богато украшенном стакане на рис. 10.65. После периода, когда травление использовалось в основном для имитации других техник, в основном гравировки, в последнее время травление стало использоваться как яркая графическая техника со своим собственным специфическим внешним видом, что можно увидеть в примерах на рисунках 10.66 — 10,68.

Сам процесс довольно простой, хотя есть подробности о концентрации кислоты и времени воздействия, которые потребуют некоторых экспериментов. Гораздо более насущной является необходимость в мерах безопасности. В следующем разделе обсуждаются сильнодействующие опасные химические вещества, которые необходимо использовать с осторожностью. Любое обращение с кислотами требует использования защитной одежды, очков и соответствующей вентиляции. Металлургам, не желающим или неспособным удовлетворить эти требования, не следует заниматься травлением.

Рисунок 10.65
Серебряный кубок, гравированный орнамент.
Примерно 1500.
(Музей ремесел, Лейпцинг)

Подготовка изделий

Хотя каждый случай уникален, травление обычно выполняется на поздних стадиях строительства, обычно после того, как была завершена пайка. Металл обработан хотя бы до стадии легкой наждачной бумаги; Поскольку протравленная поверхность будет матовой, существует вероятность резкого контраста, если предварительно протравленная поверхность отполирована до сильного блеска.Какой бы ни была отделка, изделие протравливают и промывают, чтобы поверхность была обезжиренной. Затем ее берут только за края или оснащают проволочной ручкой, чтобы ее было легче удерживать на следующих этапах.

Все участки, которые не должны подвергаться воздействию кислоты, должны быть полностью покрыты резистом, под которым мы подразумеваем любое вещество, которое защитит его. Это включает в себя спину, все края и в некоторых случаях внутренние области. Помните: кислота не различает и пойдет везде, где только может!

Черный асфальт, смесь асфальта и скипидара, является наиболее распространенным резистом.Его можно приобрести в магазинах товаров для искусства и хобби. Другие резисты могут включать лак, краску и воск, но их не так просто нанести или удалить, и нельзя гарантировать стойкость ко всем кислотам.

Нанесение резиста

Используйте кисть, чтобы нанести резист на металл слоем, достаточно толстым, чтобы обеспечить полное покрытие, но не настолько толстым, чтобы не сколоть рисунок, если его поцарапать. Металлическую деталь можно слегка нагреть, чтобы помочь в этом, но слишком большое количество тепла вызовет стекание асфальта и замедлит скорость его высыхания, которое и так уже замедлилось.Также можно смешать асфальт с пчелиным воском, чтобы получить твердую форму, называемую твердой землей. Он образует комок, который натирают на теплый металл, чтобы сформировать слой резиста.

В некоторых конструкциях протравленная часть представляет собой относительно небольшую часть поверхности. В таких случаях объект полностью покрывается резистом, который затем соскабливается, чтобы обнажить оголенный металл в тех местах, где желательна надрезанная линия. Используйте иглу или аналогичный небольшой инструмент, чтобы соскрести резист, стараясь приподнять завитки асфальта, чтобы они случайно не упали обратно на кусок, где они могли бы закрыть поцарапанную линию.

В тех случаях, когда необходимо обнажить большие площади, все еще можно соскрести резист (используйте нож или скребок), но зачастую более эффективно в первую очередь окрашивать асфальт выборочно. После высыхания резиста можно вернуться к дизайну с помощью иглы, чтобы уточнить линии или добавить детали.

Фотографические резисты

Можно использовать фотографические изображения, а не рисованные, это несколько технический процесс, который мы здесь не будем рассматривать. Однако стоит отметить, что эта техника является прямым продолжением традиционного травления, единственная разница заключается в способе нанесения резиста на выбранные области листа.Заинтересованным художникам рекомендуется искать дополнительную информацию в книгах или посещать местный магазин, который выполняет такую работу.

Протравы

Для каждого металла необходимо использовать подходящую протраву или травильную жидкость, см. Таблицу 10.2. Кроме того, важно, чтобы кислота была смешана до нужной концентрации, что обычно означает, что она разбавлена водой. Хлорид железа (III) FeCl3 является исключением, поскольку разбавленный раствор травит сильнее, чем концентрированный.

Обычно лучше всего проводить медленное травление. Если процесс идет слишком быстро, художник упускает возможность часто проверять глубину и принимать чувствительные решения. Кроме того, быстрый укус имеет тенденцию к подрезанию или поеданию наружу. В местах, где есть тонкая полоса асфальта, кислота может срезать ее снизу, испортив конструкцию. И, наконец, концентрированный раствор кислоты может атаковать и поднять резист, которого в остальном достаточно для протравы. Тщательно следуйте информации в Таблице 10.2, чтобы избежать этих проблем.

Процесс травления

ПРИМЕЧАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ: Кислота используется в емкости, одобренной для этой цели, обычно из толстого стекла или специального пластика. Из-за опасности несчастных случаев используйте только одобренные суда, которые можно приобрести в химическом или научном магазине. Возможно, вам будет полезно проконсультироваться с отделом химии местной средней школы или колледжа, чтобы найти поставщика. Работа выполняется при комнатной температуре в хорошо вентилируемом помещении.Само собой разумеется, что сильнодействующие химические вещества, такие как кислоты, никогда не следует использовать в неохраняемых местах, где могут бродить дети, домашние животные или другие люди. Даже в этом случае важно четко обозначить протраву как опасное вещество!

ПРИМЕЧАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ: Кислота используется в емкости, одобренной для этой цели, обычно из толстого стекла или специального пластика. Из-за опасности несчастных случаев используйте только одобренные суда, которые можно приобрести в химическом или научном магазине.Возможно, вам будет полезно проконсультироваться с отделом химии местной средней школы или колледжа, чтобы найти поставщика. Работа выполняется при комнатной температуре в хорошо вентилируемом помещении. Само собой разумеется, что сильнодействующие химические вещества, такие как кислоты, никогда не следует использовать в неохраняемых местах, где могут бродить дети, домашние животные или другие люди. Даже в этом случае важно четко обозначить протраву как опасное вещество!

Подготовленный кусок погружают в кислоту, достаточную для его полного покрытия.Открытые участки сразу станут матовыми — эффект слоя микроскопических пузырьков, образующихся на поверхности. Большинству офортов требуется несколько часов для достижения разумной глубины, но работу необходимо периодически проверять, чтобы быть уверенным, что она не идет слишком быстро.

Можно вынуть изделие из кислоты, промыть и проверить, но даже внимательного просмотра при ярком свете недостаточно, чтобы действительно определить, насколько глубоко протравила кислота. Чтобы действительно сказать, вам нужно соскрести немного резиста, чтобы вы могли видеть саму линию, но это, конечно, проблема, если кусок нужно вернуть в кислоту — поцарапанный участок теперь будет вытравлен.Чтобы решить эту проблему, приготовьте тестовую пластину из того же металла, нацарапайте на ней несколько линий и поместите рядом с куском в кислоту. Это можно периодически проверять, всегда возвращая его в ванну, чтобы он отражал ту же экспозицию, что и работа.

По мере продолжения травления металл образует слой пузырьков, который ограничивает способность свежей кислоты достигать поверхности металла. Удаляйте пузыри каждые несколько минут гусиным пером — лучшим инструментом для этой работы.

Рисунок 10.67
Студенческая практика с травлеными текстурами.
Медь
Техникум прикладного искусства, Хеллигендамм

Травление меди в соляной кислоте

Здесь следует упомянуть особый случай — использование соляной кислоты для обработки меди. Хотя кислота воздействует на медь сама по себе, действие ускоряется за счет добавления перекиси водорода, через которую кислород поступает к атомам хлора. Эта добавка будет стимулировать более быстрое травление кислоты и образование полостей с прямыми стенками.К сожалению, это преимущество присуще только меди и соляной кислоте. Для других металлов и протравы аналогичной ситуации нет.

Раствор постоянно рассеивается — кислород уходит в виде паров, поэтому при необходимости его следует перемешивать. Процесс становится более драматичным, если раствор периодически наносить на металл, то есть если деталь многократно опускается и поднимается. В случае с круглыми предметами, такими как браслеты и кольца, можно создать своего рода гриль, который удерживает изделие над кислотой, так что лишь небольшая его часть опускается в ванну.В этой ситуации стандартное протравливание может быть достигнуто за 2-4 часа (по информации доктора Вальтера Лахманна, Гамбург).

Рисунок 10.68
Алюминиевая брошь
Гравированная текстура, студенческая работа
Техническая школа прикладного искусства, Хеллигендамм

Отделочные обработки

Когда желаемая глубина достигнута, работа удаляется из кислоты и тщательно промыть под проточной водой. Важно гарантировать, что все следы кислоты удалены, процесс, который может быть трудным для полых или сложных деталей.После ополаскивания изделие погружают в раствор пищевой соды и воды, где перемешивают, чтобы убедиться, что каждая поверхность подвергается воздействию нейтрализующего раствора.

Перед удалением резиста следует отметить, что на этом этапе можно выполнить выборочное гальваническое покрытие. Золотое или серебряное покрытие приклеится только к недавно протравленным, незащищенным участкам.

Затем резист удаляют скипидаром или разбавителем для лака, снова соблюдая важные правила вентиляции и пожарной безопасности.Не забудьте правильно утилизировать тряпки, наполненные растворителем, и хранить кислоту в одобренных и хорошо промаркированных емкостях.

С объектом можно обращаться, как с любым другим, с точки зрения пайки, патинирования и полировки, но следует соблюдать осторожность, чтобы минимизировать использование механической полировки, поскольку это может привести к стиранию травления!

Кислотный металл в Европе эпохи Возрождения и раннего Нового времени

Деталь гравированного орнамента на защите бедра (cuisse), возможно, работы Даниэля Хопфера, около 1515-1525 гг., Сталь, Южная Германия (Аугсбург).Музей № 402-1864

Для травления, происходящего от древнегерманского слова «есть», используются коррозионные кислоты для врезания рисунков в твердые поверхности. Фон можно либо съесть, чтобы рисунок выделялся рельефом, либо сам рисунок можно вгрызть в поверхность в манере глубокой гравировки.

Офорт применялся к широкому спектру предметов роскоши, особенно к прочным изделиям из стали, таким как оружие, замки и инструменты. Эта техника создает неглубокий рельеф, позволяющий создавать богато декорированные предметы без нарушения структурной целостности металла.

Между 1500 и 1750 годами производство было сосредоточено в южной Германии и северной Италии, где гравированная броня была специальностью. Даниэль Хопфер из Аугсбурга, известный гравер по доспехам, широко считается изобретателем гравированных металлических пластин для печати на бумаге. Его проекты были хорошо известны при его жизни и служили образцами для мастеров, работающих в различных средствах массовой информации.

Кислотное травление

Кислоты могут растворять металл в результате химической реакции. Этот процесс можно использовать для травления рисунков на металлических поверхностях вместо более трудоемкого и технически сложного метода гравировки вручную.

Французский ученый Жеан ле Бег написал рецепт кислотного травления железа в 1531 году. Он перегонял хлорид аммония, обычные квасцы и сульфат железа в смеси воды и уксуса. Ремесленники редко записывали свои методы, и многие разработали свои собственные. Однако основные принципы остаются неизменными.

Металл, подлежащий травлению, сначала тщательно очищают, а затем покрывают кислотостойким веществом, например пчелиным воском. Это называется сопротивлением. Рисунок выгравирован на воске, чтобы обнажить металл под ним.

Подготовленный металл погружают в раствор соляной или азотной кислоты и воды до тех пор, пока его открытые участки не будут проедены на желаемую глубину. Затем резист удаляется, чтобы обнажить травление. Можно добавить золочение или чернение, чтобы подчеркнуть дизайн.

Рисунки на травленых металлических изделиях часто бывают более свободными и менее точными, чем при традиционной гравировке. Они запечатлели «руку» офорта, скорее, как карандашный набросок.

Этот контент был первоначально написан в связи с экспозицией «Красиво укушенный: металл с кислотным травлением в Европе эпохи Возрождения и раннего Нового времени», которая демонстрировалась в Южном Кенсингтоне Виктории и Альберта с 4 июля 2010 года по 30 июня 2013 года. .
