Новички, которые пытаются самостоятельно собрать какие-то электронные схемы и приборы, сталкиваются с самым первым в своей новой деятельности вопросе, как читать электрические схемы? Вопрос, на самом деле серьезный, ведь прежде, чем собрать схему, ее необходимо как-то обозначить на бумаге. Или найти готовый вариант для воплощения в жизнь. То есть, чтение электрических схем – основная задача любого радиолюбителя или электрика.

Что такое электрическая схема

Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек – это залог правильно собранного электронного прибора. А, значит, основная задача сборщика – это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями.

Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО.

Для примера дадим несколько самых простых элементов, которые в графическом исполнении очень похожи на оригинал. Вот так обозначается резистор:

Как видите, очень похоже на оригинал. А вот так обозначается динамик:

То же большое сходство. То есть, существуют некоторые позиции, которые сразу же можно опознать. И это очень удобно. Но есть и совершенно непохожие позиции, которые или надо запомнить, или надо знать их конструкции, чтобы легко определять на принципиальной схеме. К примеру, конденсатор на рисунке снизу.

Тот, кто давно разбирается в электротехнике, то знает, что конденсатор – это две пластинки, между которыми размещен диэлектрик. Поэтому в графическом изображении был и выбран этот значок, он в точности повторяет конструкцию самого элемента.

Самые сложные значки у полупроводниковых элементов. Давайте рассмотрим транзистор. Необходимо отметить, что у этого прибора три выхода: эмиттер, база и коллектор. Но и это еще не все. У биполярных транзисторов встречаются две структуры: «n – p – n» и «p – n – p». Поэтому и на схеме они обозначаются по-разному:

Как видите, транзистор по своему изображению на него-то и не похож. Хотя, если знать структуру самого элемента, то можно сообразить, что это именно он и есть.

Простые схемы для начинающих, зная несколько значков, можно читать без проблем. Но практика показывает, что простыми электросхемами в современных электронных приборах практически не обходятся. Так что придется учить все, что касается принципиальных схем. А, значит, необходимо разобраться не только со значками, но и с буквенными и цифровыми обозначениями.

Что обозначают буквы и цифры

Все цифры и буквы на схемах являются дополнительной информацией, это опять-таки к вопросу, как правильно читать электросхемы? Начнем с букв. Рядом с каждым УЗО всегда проставляется латинская буква. По сути, это буквенное обозначение элемента. Это сделано специально, чтобы при описании схемы или устройства электронного прибора, можно было бы обозначать его детали. То есть, не писать, что это резистор или конденсатор, а ставить условное обозначение. Это и проще, и удобнее.

Теперь цифровое обозначение. Понятно, что в любой электронной схеме всегда найдутся элементы одного значения, то есть, однотипных. Поэтому каждую такую деталь пронумеровывают. И вся эта цифровая нумерация идет от верхнего левого угла схемы, затем вниз, далее вверх и опять вниз.

Внимание! Специалисты называют такую нумерацию правилом «И». Если обратите внимание, то движение по схеме так и происходит.

И последнее. Все электронные элементы имеют определенные свои параметры. Их обычно также прописывают рядом со значком или выносят в отдельную таблицу. К примеру, рядом с конденсатором может быть указана его номинальная емкость в микро- или пикофарадах, а также номинальное его напряжение (если такая необходимость возникает). Вообще, все, что связано с полупроводниковыми деталями должно обязательно дополняться информацией. Это не только упрощает чтение схемы, но и позволяет не ошибиться при выборе самого элемента в процессе сборки.

Иногда цифровые обозначения на электросхемах отсутствуют. Что это значит? К примеру, взять резистор. Это говорит о том, что в данной электрической схеме показатель его мощности не имеет значения. То есть, можно установить даже самый маломощный вариант, который выдержит нагрузки схемы, потому что в ней течет ток малой силы.

И еще несколько обозначений. Проводники графически обозначаются прямой непрерывной линией, места пайки точкой. Но учтите, что точка ставиться только в том месте, где соединяются три или более проводников.

Заключение по теме

Итак, вопрос, как научится читать схемы электрические, не самый простой. Вам потребуется не только знание УЗО, но и знание, касающиеся параметров каждого элемента, его структуры и конструкции, а также принципа работы, и для чего он необходим. То есть, придется учить все азы радио- и электротехники. Сложно? Не без этого. Но если вы поймете, как все работает, то для вас откроются горизонты, о которых вы и не мечтали.

Похожие записи:

Как научиться читать принципиальные схемы

Те, кто только начал изучение электроники сталкиваются с вопросом: «Как читать принципиальные схемы?» Умение читать принципиальные схемы необходимо при самостоятельной сборке электронного устройства и не только. Что же представляет собой принципиальная схема? Принципиальная схема – это графическое представление совокупности электронных компонентов, соединённых токоведущими проводниками. Разработка любого электронного устройства начинается с разработки его принципиальной схемы.

Именно на принципиальной схеме показано, как именно нужно соединять радиодетали, чтобы в итоге получить готовое электронное устройство, которое способно выполнять определённые функции. Чтобы понять, что же изображено на принципиальной схеме нужно, во-первых знать условное обозначение тех элементов, из которых состоит электронная схема. У любой радиодетали есть своё условное графическое обозначение – УГО . Как правило, оно отображает конструктивное устройство или назначение. Так, например, условное графическое обозначение динамика очень точно передаёт реальное устройство динамика . Вот так динамик обозначается на схеме.

Согласитесь, очень похоже. Вот так выглядит условное обозначение резистора .

Обычный прямоугольник, внутри которого может указываться его мощность (В данном случае резистор мощностью 2 Вт, о чём свидетельствует две вертикальные черты). А вот таким образом обозначается обычный конденсатор постоянной ёмкости.

Это достаточно простые элементы. А вот полупроводниковые электронные компоненты, вроде транзисторов, микросхем, симисторов имеют куда более изощрённое изображение. Так, например, у любого биполярного транзистора не менее трёх выводов: база, коллектор, эмиттер. На условном изображении биполярного транзистора эти выводы изображены особым образом. Чтобы отличать на схеме резистор от транзистора, во-первых надо знать условное изображение этого элемента и, желательно, его базовые свойства и характеристики. Поскольку каждая радиодеталь уникальна, то в условном изображении графически может быть зашифрована определённая информация. Так, например, известно, что биполярные транзисторы могут иметь разную структуру: p-n-p или n-p-n . Поэтому и УГО транзисторов разной структуры несколько отличаются. Взгляните…

Поэтому, перед тем, как начать разбираться в принципиальных схемах, желательно познакомиться с радиодеталями и их свойствами. Так будет легче разобраться, что же всё-таки изображено на схеме.

На нашем сайте уже было рассказано о многих радиодеталях и их свойствах, а также их условном обозначении на схеме. Если забыли – добро пожаловать в раздел «Старт» .

Кроме условных изображений радиодеталей на принципиальной схеме указывается и другая уточняющая информация. Если внимательно посмотреть на схему, то можно заметить, что рядом с каждым условным изображением радиодетали стоят несколько латинских букв, например, VT , BA , C и др. Это сокращённое буквенное обозначение радиодетали. Сделано это для того, чтобы при описании работы или настройки схемы можно было ссылаться на тот или иной элемент. Не трудно заметь, что они ещё и пронумерованы, например, вот так: VT1, C2, R33 и т.д.

Понятно, что однотипных радиодеталей в схеме может быть сколь угодно много. Поэтому, чтобы упорядочить всё это и применяется нумерация. Нумерация однотипных деталей, например резисторов, ведётся на принципиальных схемах согласно правилу «И». Это конечно, лишь аналогия, но довольно наглядная. Взгляните на любую схему, и вы увидите, что однотипные радиодетали на ней пронумерованы начиная с левого верхнего угла, затем по порядку нумерация идёт вниз, а затем снова нумерация начинается сверху, а затем вниз и так далее. А теперь вспомните, как вы пишите букву «И». Думаю, с этим всё понятно.

Что же ещё рассказать о принципиальной схеме? А вот что. На схеме радом с каждой радиодеталью указывается её основные параметры или типономинал. Иногда эта информация выносится в таблицу, чтобы упростить для восприятия принципиальную схему. Например, рядом с изображением конденсатора, как правило, указывается его номинальная ёмкость в микрофарадах или пикофарадах. Также может указываться и номинальное рабочее напряжение, если это важно.

Рядом с УГО транзистора обычно указывается типономинал транзистора, например, КТ3107, КТ315, TIP120 и т.д. Вообще для любых полупроводниковых электронных компонентов вроде микросхем, диодов, стабилитронов, транзисторов указывается типономинал компонента, который предполагается для использования в схеме.

Для резисторов обычно указывается всего лишь его номинальное сопротивление в килоомах, омах или мегаомах. Номинальная мощность резистора шифруется наклонными чёрточками внутри прямоугольника. Также мощность резистора на схеме и на его изображении может и не указываться. Это означает, что мощность резистора может быть любой, даже самой малой, поскольку рабочие токи в схеме незначительны и их может выдержать даже самый маломощный резистор, выпускаемый промышленностью.

Вот перед вами простейшая схема двухкаскадного усилителя звуковой частоты. На схеме изображены несколько элементов: батарея питания (или просто батарейка) GB1 ; постоянные резисторы R1 , R2 , R3 , R4 ; выключатель питания SA1 , электролитические конденсаторы С1 , С2 ; конденсатор постоянной ёмкости С3 ; высокоомный динамик BA1 ; биполярные транзисторы VT1 , VT2 структуры n-p-n . Как видите, с помощью латинских букв я ссылаюсь на конкретный элемент в схеме.

Что мы можем узнать, взглянув на эту схему?

Любая электроника работает от электрического тока, следовательно, на схеме должен указываться источник тока, от которого питается схема. Источником тока может быть и батарейка и электросеть переменного тока или же блок питания.

Итак. Так как схема усилителя питается от батареи постоянного тока GB1, то, следовательно, батарейка обладает полярностью: плюсом «+» и минусом «-». На условном изображении батареи питания мы видим, что рядом с её выводами указана полярность.

Полярность. О ней стоит упомянуть отдельно. Так, например, электролитические конденсаторы C1 и C2 обладают полярностью. Если взять реальный электролитический конденсатор , то на его корпусе указывается какой из его выводов плюсовой, а какой минусовой. А теперь, самое главное. При самостоятельной сборке электронных устройств необходимо соблюдать полярность подключения электронных деталей в схеме. Несоблюдение этого простого правила приведёт к неработоспособности устройства и, возможно, другим нежелательным последствиям. Поэтому не ленитесь время от времени поглядывать на принципиальную схему, по которой собираете устройство.

На схеме видно, что для сборки усилителя понадобятся постоянные резисторы R1 — R4 мощностью не менее 0,125 Вт. Это видно из их условного обозначения.

Также можно заметить, что резисторы R2* и R4* отмечены звёздочкой * . Это означает, что номинальное сопротивление этих резисторов нужно подобрать с целью налаживания оптимальной работы транзистора. Обычно в таких случаях вместо резисторов, номинал которых нужно подобрать, временно ставится переменный резистор с сопротивлением несколько больше, чем номинал резистора, указанного на схеме. Для определения оптимальной работы транзистора в данном случае в разрыв цепи коллектора подключается миллиамперметр. Место на схеме, куда необходимо подключить амперметр указано на схеме вот так. Тут же указан ток, который соответствует оптимальной работе транзистора.

Напомним, что для замера тока, амперметр включается в разрыв цепи.

Далее включают схему усилителя выключателем SA1 и начинают переменным резистором менять сопротивление R2* . При этом отслеживают показания амперметра и добиваются того, чтобы миллиамперметр показывал ток 0,4 — 0,6 миллиампер (мА). На этом настройка режима транзистора VT1 считается завершённой. Вместо переменного резистора R2*, который мы устанавливали в схему на время наладки, ставится резистор с таким номинальным сопротивлением, которое равно сопротивлению переменного резистора, полученного в результате наладки.

Каков вывод из всего этого длинного повествования о налаживании работы схемы? А вывод таков, что если на схеме вы видите какую-либо радиодеталь со звёздочкой (например, R5* ), то это значит, что в процессе сборки устройства по данной принципиальной схеме потребуется налаживать работу определённых участков схемы. О том, как налаживать работу устройства, как правило, упоминается в описании к самой принципиальной схеме.

Если взглянуть на схему усилителя, то также можно заметить, что на ней присутствует вот такое условное обозначение.

Этим обозначением показывают так называемый общий провод . В технической документации он называется корпусом. Как видим, общим проводом в показанной схеме усилителя является провод, который подключен к минусовому «-» выводу батареи питания GB1. Для других схем общим проводом может быть и тот провод, который подключен к плюсу источника питания. В схемах с двуполярным питанием, общий провод указывается обособленно и не подключен ни к плюсовому, ни к минусовому выводу источника питания.

Зачем «общий провод» или «корпус» указывается на схеме?

Относительно общего провода проводятся все измерения в схеме, за исключением тех, которые оговариваются отдельно, а также относительно его подключаются периферийные устройства. По общему проводу течёт общий ток, потребляемый всеми элементами схемы.

Общий провод схемы в реальности часто соединяют с металлическим корпусом электронного прибора или металлическим шасси, на котором крепятся печатные платы.

Стоит понимать, что общий провод это не то же самое, что и «земля». «Земля » — это заземление, то есть искусственное соединение с землёй посредством заземляющего устройства. Обозначается оно на схемах так.

В отдельных случаях общий провод устройства подключают к заземлению.

Как уже было сказано, все радиодетали на принципиальной схеме соединяются с помощью токоведущих проводников. Токоведущим проводником может быть медный провод или же дорожка из медной фольги на печатной плате. Токоведущий проводник на принципиальной схеме обозначается обычной линией. Вот так.

Места пайки (электрического соединения) этих проводников между собой, либо с выводами радиодеталей изображаются жирной точкой. Вот так.

Стоит понимать, что на принципиальной схеме точкой указывается только соединение трёх и более проводников или выводов. Если на схеме показывать соединение двух проводников, например, вывода радиодетали и проводника, то схема была бы перегружена ненужными изображениями и при этом потерялась бы её информативность и лаконичность. Поэтому, стоит понимать, что в реальной схеме могут присутствовать электрические соединения, которые не указаны на принципиальной схеме.

В следующей части речь пойдёт о соединениях и разъёмах, повторяющихся и механически связанных элементах, экранированных деталях и проводниках. Жмите «Далее «…

«Как читать электрические схемы?». Пожалуй, это самый часто задаваемый вопрос в рунете. Если для того, чтобы научиться читать и писать, мы изучали азбуку, то здесь почти то же самое. Чтобы научиться читать схемы, первым делом, мы должны изучить как выглядит тот или иной радиоэлемент в схеме. В принципе ничего сложного в этом нет. Вся соль в том, что если в русской азбуке 33 буквы, то для того, чтобы выучить обозначения радиоэлементов, придется неплохо постараться. До сих пор весь мир не может договориться, как обозначать тот или иной радиоэлемент либо устройство. Поэтому, имейте это ввиду, когда будете собирать буржуйские схемы. В нашей статье мы будем рассматривать наш ГОСТ-вариант обозначения радиоэлементов.

Ладно, ближе к делу. Давайте рассмотрим простенькую электрическую схему блока питания, которая раньше мелькала в любом советском бумажном издании:

Если вы не первый день держите паяльник в руках, то для вас с первого взгляда сразу все станет понятно. Но среди моих читателей есть и те, кто впервые сталкивается с подобными чертежами. Поэтому, эта статья в основном именно для них.

Ну что же, давайте ее анализировать.

В основном, все схемы читаются слева-направо, точно также, как вы читаете книгу. Всякую разную схему можно представить в виде отдельного блока, на который мы что-то подаем и с которого мы что-то снимаем. Здесь у нас схема блока питания, на который мы подаем 220 Вольт из розетки вашего дома, а выходит уже с нашего блока постоянное напряжение . То есть вы должны понимать, какую основную функцию выполняет ваша схема . Это можно прочесть в описании к ней.

Итак, вроде бы определились с задачей этой схемы. Прямые линии — это проводочки, по которым будет бежать электрический ток . Их задача — соединять радиоэлементы.

Точка, где соединяются три и более проводочков, называется узлом . Можно сказать, в этом месте проводочки спаиваются:

Если пристально вглядеться в схему, то можно заметить пересечение двух проводочков

Такое пересечение будет часто мелькать в схемах. Запомните раз и навсегда: в этом месте проводочки не соединяются и они должны быть изолированы друг от друга . В современных схемах чаще всего можно увидеть вот такой вариант, который уже визуально показывает, что соединения между ними отсутствует:

Здесь как бы один проводок сверху огибает другой, и они никак не контактируют между собой.

Если бы между ними было соединение, то мы бы увидели вот такую картину:

Давайте еще раз рассмотрим нашу схему.

Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2.

Итак, давайте первым делом разберемся с надписями. R — это значит резистор . Так как у нас он не единственный в схеме, то разработчик этой схемы дал ему порядковый номер «2». В схеме их целых 7 штук. Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания в 0,25 Ватт. Также рядом с ним написано 10К, что означает его номинал в 10 КилоОм. Ну как-то вот так…

Как же обозначаются остальные радиоэлементы?

Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды — это группа , к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов :

А — это различные устройства (например, усилители)

В — преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Генераторы и источники питания сюда не относятся .

С — конденсаторы

D — схемы интегральные и различные модули

E — разные элементы, которые не попадают ни в одну группу

F — разрядники, предохранители, защитные устройства

H — устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации

U — преобразователи электрических величин в электрические, устройства связи

V — полупроводниковые приборы

W — линии и элементы сверхвысокой частоты, антенны

X — контактные соединения

Y — механические устройства с электромагнитным приводом

Z — оконечные устройства, фильтры, ограничители

Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента . Ниже приведены основные виды элементов вместе с буквой группы:

BD — детектор ионизирующих излучений

BE — сельсин-приемник

BL — фотоэлемент

BQ — пьезоэлемент

BR — датчик частоты вращения

BS — звукосниматель

BV — датчик скорости

BA — громкоговоритель

BB — магнитострикционный элемент

BK — тепловой датчик

BM — микрофон

BP — датчик давления

BC — сельсин датчик

DA — схема интегральная аналоговая

DD — схема интегральная цифровая, логический элемент

DS — устройство хранения информации

DT — устройство задержки

EL — лампа осветительная

EK — нагревательный элемент

FA — элемент защиты по току мгновенного действия

FP — элемент защиты по току инерционнго действия

FU — плавкий предохранитель

FV — элемент защиты по напряжению

GB — батарея

HG — символьный индикатор

HL — прибор световой сигнализации

HA — прибор звуковой сигнализации

KV — реле напряжения

KA — реле токовое

KK — реле электротепловое

KM — магнитный пускатель

KT — реле времени

PC — счетчик импульсов

PF — частотомер

PI — счетчик активной энергии

PR — омметр

PS — регистрирующий прибор

PV — вольтметр

PW — ваттметр

PA — амперметр

PK — счетчик реактивной энергии

PT — часы

QF

QS — разъединитель

RK — терморезистор

RP — потенциометр

RS — шунт измерительный

RU — варистор

SA — выключатель или переключатель

SB — выключатель кнопочный

SF — выключатель автоматический

SK — выключатели, срабатывающие от температуры

SL — выключатели, срабатывающие от уровня

SP — выключатели, срабатывающие от давления

SQ — выключатели, срабатывающие от положения

SR — выключатели, срабатывающие от частоты вращения

TV — трансформатор напряжения

TA — трансформатор тока

UB — модулятор

UI — дискриминатор

UR — демодулятор

UZ — преобразователь частотный, инвертор, генератор частоты, выпрямитель

VD — диод , стабилитрон

VL — прибор электровакуумный

VS — тиристор

VT — транзистор

WA — антенна

WT — фазовращатель

WU — аттенюатор

XA — токосъемник, скользящий контакт

XP — штырь

XS — гнездо

XT — разборное соединение

XW — высокочастотный соединитель

YA — электромагнит

YB — тормоз с электромагнитным приводом

YC — муфта с электромагнитным приводом

YH — электромагнитная плита

ZQ — кварцевый фильтр

Ну а теперь самое интересное: графическое обозначение радиоэлементов.

Постараюсь привести самые ходовые обозначения элементов, используемые в схемах:

Резисторы постоянные

а ) общее обозначение

б ) мощностью рассеяния 0,125 Вт

в ) мощностью рассеяния 0,25 Вт

г ) мощностью рассеяния 0,5 Вт

д ) мощностью рассеяния 1 Вт

е ) мощностью рассеяния 2 Вт

ж ) мощностью рассеяния 5 Вт

з ) мощностью рассеяния 10 Вт

и ) мощностью рассеяния 50 Вт

Резисторы переменные

Терморезисторы

Тензорезисторы

Варистор

Шунт

Конденсаторы

a ) общее обозначение конденсатора

б ) вариконд

в ) полярный конденсатор

г ) подстроечный конденсатор

д ) переменный конденсатор

Акустика

a ) головной телефон

б ) громкоговоритель (динамик)

в ) общее обозначение микрофона

г ) электретный микрофон

Диоды

а ) диодный мост

б ) общее обозначение диода

в ) стабилитрон

г ) двусторонний стабилитрон

д ) двунаправленный диод

е ) диод Шоттки

ж ) туннельный диод

з ) обращенный диод

и ) варикап

к ) светодиод

л ) фотодиод

м ) излучающий диод в оптроне

н ) принимающий излучение диод в оптроне

Измерители электрических величин

а ) амперметр

б ) вольтметр

в ) вольтамперметр

г ) омметр

д ) частотомер

е ) ваттметр

ж ) фарадометр

з ) осциллограф

Катушки индуктивности

а ) катушка индуктивности без сердечника

б ) катушка индуктивности с сердечником

в ) подстроечная катушка индуктивности

Трансформаторы

а ) общее обозначение трансформатора

б ) трансформатор с выводом из обмотки

в ) трансформатор тока

г ) трансформатор с двумя вторичными обмотками (может быть и больше)

д ) трехфазный трансформатор

Устройства коммутации

а ) замыкающий

б ) размыкающий

в ) размыкающий с возвратом (кнопка)

г ) замыкающий с возвратом (кнопка)

д ) переключающий

е ) геркон

Электромагнитное реле с различными группами коммутационных контактов (коммутационные контакты могут быть разнесены в схеме от катушки реле)

Предохранители

а ) общее обозначение

б ) выделена сторона, которая остается под напряжением при перегорании предохранителя

в ) инерционный

г ) быстродействующий

д ) термическая катушка

е ) выключатель-разъединитель с плавким предохранителем

Тиристоры

Биполярный транзистор

Однопереходный транзистор

Полевой транзистор с управляющим P-N переходом

Lushprojects.com — www.lushprojects.com — Симулятор схем

Этот симулятор электронных схем является интерактивным, дающим ощущение игры с реальными компонентами. Это очень полезно для экспериментов и визуализации. Лучше всего то, что благодаря мощности HTML5 не требуются плагины! Первоначальная реализация на Java принадлежит Полу Фалстаду, любезно разрешившему мне построить этот порт.

Щелкните здесь, чтобы открыть симулятор в полном окне.

Как использовать

Когда симулятор запустится, вы увидите анимированную схему простой цепи LRC.Зеленый цвет указывает на положительное напряжение. Серый цвет указывает на землю. Красный цвет указывает на отрицательное напряжение. Движущиеся желтые точки обозначают ток.

Чтобы включить или выключить переключатель, просто нажмите на него. Если вы наведете указатель мыши на любой компонент схемы, вы увидите краткое описание этого компонента и его текущего состояния в правом нижнем углу окна. Чтобы изменить компонент, наведите на него указатель мыши, щелкните правой кнопкой мыши (или щелкните, удерживая клавишу Control, если у вас Mac), и выберите «Изменить».Вы также можете получить доступ к функции редактирования, дважды щелкнув компонент.

Внизу окна есть три графика; они действуют как осциллографы, каждый из которых показывает напряжение и ток через определенный компонент. Напряжение показано зеленым цветом, а ток — желтым. Ток может быть не виден, если график напряжения находится поверх него. Также отображается пиковое значение напряжения в окне осциллографа. Наведите указатель мыши на один из видов осциллографа, и компонент, который он отображает, будет выделен.Чтобы изменить или удалить прицел, щелкните его правой кнопкой мыши и выберите в меню «Удалить». В этом контекстном меню также есть много других опций осциллографа. Чтобы просмотреть компонент в области видимости, щелкните правой кнопкой мыши над компонентом и выберите «Просмотр в области действия».

Меню «Схемы» содержит множество примеров схем, которые вы можете попробовать.

Некоторые схемы, например, Основы-> Потенциометр, содержат потенциометры или переменные источники напряжения. Их можно настроить с помощью ползунков, которые добавляются к правой панели инструментов, или путем наведения указателя мыши на компонент и использования колеса прокрутки.

Вот видео, которое поможет вам начать работу.

Схемы для рисования и редактирования

Вы можете получить пустую цепь, выбрав «Пустая цепь» в меню «Цепи». Вам нужно будет добавить хотя бы один источник напряжения для запуска симулятора.

Чтобы добавить компоненты или провод, выберите один из параметров «Добавить ….» в меню «Рисование». Обратите внимание, что общие компоненты имеют горячие клавиши для выбора режима добавления. В режиме добавления курсор меняется на «+».Щелкните и перетащите мышь, чтобы добавить компонент.

Компоненты можно перемещать и изменять их размер в режиме выбора. В режиме выбора курсор превращается в стрелку. Выберите «Select / Drag Sel» из меню «Draw» или нажмите «пробел» или нажмите «escape», чтобы перейти в режим выбора. При наведении указателя мыши на компонент он выделяется и отображается информация об этом компоненте в области информации. Если щелкнуть и перетащить компонент, он будет перемещен. Если вы щелкните и перетащите квадратные ручки или удерживайте клавишу ctrl, это изменит размер компонента и переместит клеммы.

Провода подключаются только на концах, а не посередине, поэтому каждый сегмент провода нужно рисовать отдельно. Если симулятор обнаруживает несвязанные точки, он думает, что вы собирались соединить, он выделит их красным кружком.

Многие компоненты имеют настройки, которые можно выполнить с помощью функции редактирования. объяснено выше. Для резисторов, конденсаторов и катушек индуктивности вы можете удобно установить значение из диапазона E12, вращая колесико мыши при наведении курсора на компонент

Меню «Файл» позволяет импортировать или экспортировать файлы описания схемы.См. Примечания ниже о совместимости с браузером.

Кнопка сброса сбрасывает схему в разумное состояние. Если симуляция приостановлена, то двойное нажатие кнопки «Сброс» перезапустит ее. Кнопка Run / Stop позволяет приостановить симуляцию. Ползунок Simulation Speed ​​позволяет регулировать скорость симуляции. Если моделирование не зависит от времени (то есть, если нет конденсаторов, катушек индуктивности или зависящих от времени источников напряжения), то это не будет иметь никакого эффекта. Ползунок «Текущая скорость» позволяет регулировать скорость точек, если токи настолько слабые (или сильные), что точки движутся слишком медленно (или слишком быстро).

Это видео демонстрирует некоторые из вышеперечисленных моментов.

Вот некоторые ошибки, с которыми вы можете столкнуться:

• Петля источника напряжения без сопротивления! — это означает, что один из источников напряжения в вашей цепи закорочен. Убедитесь, что на каждом источнике напряжения есть сопротивление.
• Конденсаторная петля без сопротивления! — не допускается наличие токовых петель, содержащих конденсаторы, но без сопротивления. Например, нельзя подключать параллельно конденсаторы; вы должны поставить резистор последовательно с ними.Допускаются закороченные конденсаторы.
• Сингулярная матрица! — это означает, что ваша схема несовместима (два разных источника напряжения подключены друг к другу) или что напряжение в какой-то момент не определено. Это может означать, что клеммы какого-то компонента не подключены; например, если вы создаете операционный усилитель, но еще ничего к нему не подключили, вы получите эту ошибку.
• Сходимость не удалась! — это означает, что симулятор не может определить, в каком состоянии должна быть цепь.Просто нажмите «Сброс» и, надеюсь, это исправит. Ваша схема может быть слишком сложной, но иногда такое случается даже с примерами.
• Слишком большая задержка в линии передачи! — задержка линии передачи слишком велика по сравнению с временным шагом симулятора, поэтому потребуется слишком много памяти. Сделайте задержку меньше.
• Нужно заземлить ЛЭП! — в этом симуляторе всегда должны быть заземлены два нижних провода линии передачи.

Требования к браузеру и компьютеру

Этот симулятор широко использует функции HTML5 и определенно нужен современный браузер.Он также выполняет множество вычислений в JavaScript. и скорость этого сильно варьируется в зависимости от браузера. В настоящее время Chrome похоже, имеет лучшую производительность и поддержку функций для этого приложения. Internet Explorer также хорошо выполняет JavaScript, но, к сожалению, ему не хватает совместимости со всеми параметрами меню файлов.

Симулятор очень выигрывает от наличия достаточно быстрого компьютера. На моем ноутбуке Core i5 2012 года большинство схем работает нормально, поэтому это не обязательно должно быть новейшее и лучшее оборудование, но вы, вероятно, найдете производительность. разочаровывает на старых машинах.

Для возможности загрузки и сохранения файлов на локальный диск требуются функции HTML5, которые поддерживаются не всеми браузерами. Если приложение обнаруживает, что требуемые функции не поддерживаются, тогда некоторые файлы варианты будут недоступны. В настоящее время Chrome и Firefox поддерживают все необходимые функции.

Симулятор будет работать на планшетах и ​​даже телефонах, если у них есть подходящий браузер и должен нормально работать с сенсорными интерфейсами.

Simulation! = Реальная жизнь

Физические симуляции — это не реальная жизнь, и не предполагайте, что симуляция и реальность идентичны! Это моделирование идеализирует многие компоненты.Провода и выводы компонентов не имеют сопротивления. Источники напряжения идеальны — они попытаются обеспечить бесконечный ток, если вы им позволите. Конденсаторы и катушки индуктивности на 100% эффективны. Входы логических вентилей потребляют нулевой ток — неплохо в качестве приближения для логики CMOS, но не типично, например, для TTL 1980-х годов. В любом случае используйте этот симулятор для визуализации схем, но всегда проверяйте в реальности.

Извините, что нарушил это вам, ребята, но симулятор численно приближает модели компонентов, которые также являются приблизительными.Даже без учета каких-либо ошибок это всего лишь приблизительный ориентир на реальность. Этот симулятор может быть полезен для визуализации, но его неправильное использование может дать ложное ощущение безопасности. Некоторые люди не совсем понимают эту важную концепцию — у меня даже был один пользователь, обвинявший симулятор во «лжи», потому что он (или она) не учел идеализации компонентов и не понимал фактическую производительность симулятора. компоненты, которые они выбрали для использования. Ключевым моментом для всех инженеров-электронщиков является то, что они всегда должны полностью осознавать реальные характеристики компонентов (и системы) и их отличия от любого конкретного симулятора, который они используют.Если вам нужны более точные модели реальных компонентов, тогда имитаторы на основе SPICE являются гораздо более подходящими инструментами, чем этот, но даже в этом случае вы должны знать об отклонениях от реальности. Как сказал великий разработчик аналоговых схем Боб Пиз: «Когда компьютер пытается смоделировать аналоговую схему, иногда он хорошо справляется, но когда нет, все становится очень неприятно».

Одним из следствий использования идеальных компонентов является то, что имитатор не сводится к результату для цепей, которые не имеют определенного поведения — например, идеального источника напряжения, замкнутого накоротко идеальным проводом.Другая ситуация, которую невозможно смоделировать при этих предположениях, — это распределение тока между проводниками, если два идеальных проводника соединены параллельно. При использовании тренажера необходимо учитывать места, где настоящая электроника отличается от идеальной.

Датчики, преобразователи и взаимодействие с внешним миром

Электронные схемы не существуют изолированно — большинство схем имеют цель, которая включает взаимодействие с внешним миром. В симуляции мы добавили несколько общих типов ввода и вывода (например,грамм. переключатели и светодиоды), но существует множество типов преобразователей, и мы не моделируем их все. Мы также не моделируем все физические эффекты, которые происходят вне электронной области — например, как крутящий момент нагрузки может изменяться, когда двигатель перемещает механизм, что приводит к изменению электрических характеристик двигателя.

Если вы обнаружите, что хотите смоделировать схему с типом преобразователя, которого нет в модели, например термистор, вы можете просто использовать электрически эквивалентный компонент. Итак, для термистора просто используйте резистор и установите его на разные значения, чтобы представить разные температуры.Функция ползунков может быть особенно полезна для этой цели.

Использование в автономном режиме

См. Страницу Пола Фалстада для электронных версий симулятора и исходной версии Java, которую можно использовать в автономном режиме.

Высокочастотные цепи

Этот симулятор моделирует схему, используя серию коротких временных шагов. На каждом этапе изменения напряжений и токов в цепи рассчитываются на основе моделей компонентов и текущего состояния цепи. Чтобы этот процесс работал, используемые временные шаги должны быть значительно короче, чем продолжительность любого интересующего события в цепи.Или, если хотите, временные шаги должны быть значительно короче, чем период интересующего вас сигнала наивысшей частоты.

По умолчанию симулятор использует шаг 5 мкс. Это нормально для сигналов звуковой частоты, но не для радиочастотных сигналов или быстрых цифровых сигналов. Размер шага можно изменить в диалоговом окне «Другие параметры …» в меню параметров. Для сравнения, в примере линии передачи в приложении используется размер шага 5 пс.

Размер шага не следует путать с «Скоростью моделирования», управляемой ползунком на правой панели.Размер шага определяет продолжительность каждого шага (в смоделированном времени). Ползунок «Скорость моделирования» определяет, как часто (в реальном времени) компьютер вычисляет шаг.

Для разработчиков

Это приложение было разработано с разрешения компании Java. симулятор Пола Фалстада. Я всегда считал это отличным инструментом для визуализации схем и любил интерактивный характер по сравнению с обычным SPICE реализации. Однако мне никогда особо не нравилась Java в браузере и с недавними проблемами безопасности и последующими изменениями в безопасности политики производителей браузеров мне показалось, что будет много выгода от наличия версии, не требующей подключаемых модулей.

Для создания этой версии я модифицировал исходную Java для работы в Google Web Toolkit (GWT). Большая часть пользовательского интерфейса была переписана, но техническая часть симуляции практически не затронута. Общая работа над этим проектом заняла чуть больше месяца.

Благодаря любезному разрешению Пола Фалстада исходный проект для этой версии приложения теперь доступен на GitHub под лицензией GPLv2.

https://github.com/sharpie7/circuitjs1

Соответствие лицензии целевому назначению

Симулятор не предоставляется без поддержки или гарантии.Абсолютно никаких гарантий пригодности для каких-либо целей не предоставляется.

Это бесплатное программное обеспечение; вы можете распространять его и / или изменить его в соответствии с условиями Стандартной общественной лицензии GNU опубликовано Free Software Foundation; либо версия 2 Лицензии или (по вашему выбору) любой более поздней версии.

Эта программа распространяется в надежде, что она будет полезной, но БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ; без даже подразумеваемой гарантии КОММЕРЧЕСКАЯ ЦЕННОСТЬ или ПРИГОДНОСТЬ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ.Увидеть Стандартная общественная лицензия GNU для более подробной информации.

Подробнее о лицензировании см. Http://www.gnu.org/licenses/.

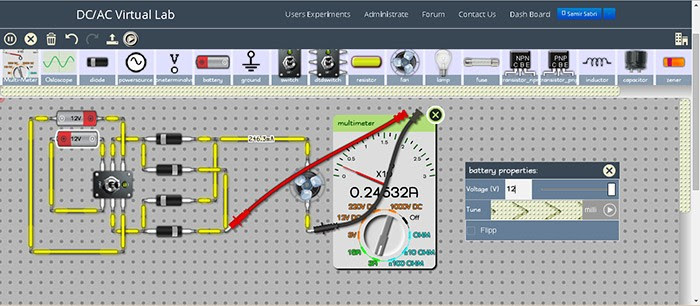

Список лучших онлайн-симуляторов схем и платформ для проектирования

— это первое, что приходит нам в голову, когда мы хотим сделать проектирование очень быстрым. Это избавляет от необходимости собирать вместе реальные компоненты, чтобы увидеть, как это работает. Чтобы увидеть результаты дизайна, достаточно всего лишь нескольких нажатий клавиш и движений мыши. Сегодня мир выходит в онлайн, также как и платформы моделирования.Платформы онлайн-моделирования помогают вам проектировать и анализировать схемы на ходу, не устанавливая их на ваш компьютер.

Итак, у онлайн-платформ есть преимущества, но их много, и вы, возможно, запутались, делая свой выбор. Помочь вам было единственной целью этой статьи, в которой я составил список из 9 лучших онлайн-симуляторов. Этот список был составлен после тестирования многих платформ, обсуждений на форумах и советов от нескольких экспертов.

Надеюсь, эта статья даст вам представление обо всем этом и поможет вам определиться с выбором.Итак, как обычно, давайте начнем список лучших онлайн-симуляторов снизу вверх.

ЗА: Интерактивный дизайн, простота использования, компоненты для захвата и опускания — очевидные плюсы. Он также имеет обширную цифровую библиотеку, что делает его хорошо подходящим, когда вы хотите опробовать цифровой дизайн.

Минусы: Вы можете спроектировать схему, не имея учетной записи, но для моделирования вам необходимо войти в систему. И эта платформа платная. Несмотря на то, что абонентская плата намного меньше по сравнению с другими платформами, она предлагает только ограниченное количество симуляций, что для меня плохая идея.

ПРОФИ: Как и другие симуляторы, эта платформа довольно аккуратна и проста в использовании. Опробовать демоверсию можно без создания учетной записи — это плюс. Библиотеки компонентов этой платформы были разделены на категории в зависимости от характеристик и поставщиков. Большое количество деталей от поставщиков делает его хорошим выбором, когда потребности в дизайне очень чувствительны по своей природе. Эта платформа полностью бесплатна для использования.

Минусы: Я не нашел в библиотеках никаких других микросхем, кроме множества операционных усилителей.Симуляция была менее мощной.

ЗА: Эта платформа хорошо построена с довольно обширной библиотекой, хорошо подходящей для использования как новичками, так и энтузиастами. Эта платформа обеспечивает моделирование с помощью графиков и может быть экспортирована для дальнейшего анализа. И экспорт выходных данных в виде файла CSV был интересной функцией. Также вы можете выбрать дизайн для тестирования из готовых примеров, что дает вам хорошее представление о том, как начать работу.

Минусы: Платформа не является полностью бесплатной.Моделирование могло быть лучше с интерактивным моделированием, помимо графического представления.

ЗА: Симуляция очень аккуратная и интерактивная. Подбирайте и бросайте детали, разноцветные платы делают проектирование чрезвычайно простым и привлекательным. Эта платформа довольно проста в использовании, и я считаю, что она идеально подойдет новичкам. Вы также можете опробовать эту платформу, не создавая в ней учетную запись.

МИНУСЫ: Библиотеки деталей очень ограничены.Подойдет только если вы новичок. Также поставляется с абонентской платой на случай, если вам нужно редактировать компоненты и бесплатно от рекламы. Также в бесплатную учетную запись входят осциллограф и мультиметр с ограниченной функциональностью.

ЗА: Эта платформа проектирования и моделирования стала довольно известной за пару лет. Первое, на что я обратил внимание, это то, что библиотека частей довольно обширна и есть из чего выбирать. Преобразование дизайна печатной платы из схемы на самом деле было довольно простым и без проблем.Стандартная версия этой платформы абсолютно бесплатна и имеет множество интересных функций. Я считаю, что стандартной версии хватит для энтузиастов и хватит для создания сложных дизайнов.

МИНУСЫ: Моделирование цепей определенно может быть лучше. Мне сложно проводить моделирование на этой платформе. Придется пройти через несколько руководств, чтобы смоделировать мою схему.

ЗА: Чрезвычайно простая веб-платформа, работающая в любом браузере. Уверен, вы непременно оцените простоту этой платформы.Симуляция чрезвычайно хороша при условии ее простоты. Множество заранее разработанных схем дадут вам представление о его функциональности. Эта платформа послужит идеальной платформой для новичков и для тех, кто хочет понять функциональность простых схем в электронике. Нет аккаунта, нет входа, просто забавные симуляторы 🙂

МИНУСЫ: Учитывая простоту этой платформы, я бы сказал, что минусов намного меньше. Но библиотеки деталей довольно ограничены и подходят только новичкам и энтузиастам.

ПРОФИ: Эта платформа довольно интересна с включением микроконтроллера PIC 16F877 в качестве имитирующего элемента. Это была единственная платформа, которую я видел, в библиотеку которой был включен микроконтроллер. Он был основан на компиляторе MikroC, и вам предоставляется место для написания кода на C. Интерактивное моделирование довольно хорошее, а обширная доступность аналоговых / цифровых компонентов, безусловно, будет удобна для всех энтузиастов.

Минусы: Не могу назвать это недостатком, но, безусловно, добавление еще нескольких микроконтроллеров и значительных цифровых микросхем будет отличным.Может быть, этого стоит ожидать в будущем.

МИНУСЫ: Это не бесплатная программа, ограниченная трасса рассчитана только на день, и после этого вам придется заплатить 15 долларов.Или вам придется продолжать использовать их в ограниченной версии. Библиотека деталей довольно ограничена, и в ней доступны только дискретные компоненты. Многие полезные микросхемы отсутствуют в их библиотеках. Прежде всего, он работает только в браузере Chrome и не может использовать его в других браузерах (Firefox, IE и т. Д.).

ЗА: Я бы сказал, что этот тренажер, безусловно, стоит особняком. В отличие от других платформ, дизайн вывода легче интерпретировать и будет удобной справочной информацией при установлении соединений в режиме реального времени.Библиотеки деталей были огромными и впечатляющими, с множеством вариантов на выбор. Такие детали, как сенсорные модули и другие известные модули от различных дистрибьюторов, были отличным штрихом. Симуляция довольно крутая и удобная.

МИНУСЫ: Единственный недостаток, который я смог найти, — это сложность проектирования схем. Это может доставить вам немного боли, особенно если вы хотите быстро и легко разработать схему.

Надеюсь, эта статья послужила своей цели, дав вам представление о лучшем онлайн-симуляторе схем.Прокомментируйте, если я пропустил какую-либо хорошую платформу, спасибо за чтение.

Онлайн-симулятор электрических цепей

ECSP

Программа моделирования электрических цепей

от Schett Electro-Simulation

общедоступные и бесплатные

зарегистрированных участника

регистрационный взнос: 20.00 CHF /

Не удалять историю браузера для этой страницы

(см. «Предварительные требования» на вкладке руководства пользователя)

Программа не работает на устройствах с сенсорным экраном!

Новости

июл.2019: Запуск Schett Electro-Simulation.

Август 2019 г .: Доступна первая общедоступная версия программы моделирования электрических цепей ECSP.

, август 2020: улучшенная производительность перетаскивания и новая функция «перевернуть и повернуть» для трехфазных источников

Октябрь 2020: изменение заземления управляемого переключателя (см. Руководство пользователя)

Декабрь 2020: Улучшенный демпфер для источников генерации

Декабрь 2020 г .: Внедрены ползунки для элементов R-L и R-C с сохранением постоянного cos phi

дек.2020: электронные письма автору с комментариями и предложениями

Декабрь 2020 г .: время работы и простоя источника Square можно изменять с помощью ползунка во время выполнения

Декабрь 2020: Небольшая отладка

, январь 2021: изменения топологии доступны в частотной и векторной областях, а не только во временной области, как раньше

Январь 2021: Загружаемое руководство пользователя в формате pdf

, январь 2021: добавлен источник постоянного тока, которым можно управлять во время работы с помощью ползунка (в про-версии)

янв.2021: Убрана потенциальная ошибка при двойном нажатии на сканирование частоты выполнения

, январь 2021: исправлена ​​ошибка в форме ввода длинной линии с использованием предварительно заряженных однофазных линий

Январь 2021: Примеры схем на главном экране теперь можно сохранить на ПК

Февраль 2021: функция субперехода удалена из 3-фазного источника напряжения

, февраль 2021: перетаскивание всей цепи или ее частей.

Февраль 2021: Новый источник зубьев пилы

Автор:

Образование:

Статус:

Активность:

CV:

Основная компетенция

Международная экспозиция:

Почта:

Телефон:

Георг Шетт

MSc ETH Zürich в области электротехники (дипл.Ing.)

На пенсии

Начинающая компания: Schett Electro-Simulation

Местные и глобальные должности по управлению технологиями и развитию бизнеса в ABB

Электроэнергетические системы

3 года Китай (2011-2014) + короткие командировки в разных местах

[email protected]

++ 41 79 4161013

Компания Schett Electro-Simulation занимается разработкой и лицензированием программного обеспечения для моделирования электрических цепей.Симулятор основан на JavaScript и запускается без проблем в большинстве стандартных браузеров (кроме Internet Explorer !!). ECSP (Программа моделирования электрических цепей) была полностью разработана и написана автором. Распространение нелицензионные копии запрещены.

ECSP прост в использовании, электрические схемы можно собирать и редактировать интуитивно, а также очень быстро моделировать. Цель тренажера — поддержать студенты и преподаватели изучают и демонстрируют основы электрических схем.Оптимальным для интерактивных демонстраций электрических и электронных эффектов должно быть: различные аудитории. Поэтому скорость и простота имеют больший приоритет, чем точность и изысканность. Однако используемые математические модели хорошо известны, и результаты достигают довольно реалистичного уровня. Для переходных расчетов точность зависит от выбранного количества шагов на единицу времени, как и для любого другого сетевого симулятора во временной области.

Отличительной особенностью программы является возможность изменять значения элементов во время выполнения с помощью ползунков, и таким образом пользователи получают интерактивный опыт типа лаборатории.Это идеальный инструмент для обучения в основном в области электроники, силовой электроники и электроэнергетических систем. Программа невероятно быстрая.

Автор постоянно работает над добавлением элементов, а также дополнительных функций, чтобы еще больше улучшить впечатляющий пользовательский опыт работы с программным обеспечением. Существует бесплатная версия высокопроизводительного симулятора переходных процессов, и зарегистрированные участники получают доступ к про-версии с гораздо более высокой функциональностью, включая например, моделирование трехфазной системы и расчеты в частотной области.Еще предстоит узнать …

От себя лично: я не знаю ни одной другой программы, работающей в браузере с такой производительностью, которая кажется уникальной. Я вложил много мое свободное время в разработке и тестировании программного обеспечения. Если ошибки по-прежнему будут, напишите мне, я исправлю их как можно скорее.

Я желаю вам, уважаемый покупатель, много удовольствия от работы с этим фантастическим инструментом.

1. Введение

Программа моделирования электрических цепей ECSP представляет собой числовую имитатор во временной и частотной области для электрических цепей. Время симулятор предметной области основан на хорошо известной линеаризации дифференциального уравнения техники. Метод исключения Гаусса позволяет эффективно решать линеаризованные уравнения. Подобные методы используются в большинстве известных программ, таких как EMTP, ATP. и специи.

ECSP сосредоточились на удобстве использования и быстром отклика и меньше на точность используемых моделей.

ECSP позволяет быстро и легко установить и подключить элементы, а также удобный ввод параметров элемента.

Уникальными особенностями ESCP являются запуск браузера и возможность изменять элементы во время выполнения с помощью всплывающих ползунков на элементах.

Существует общедоступный симулятор с версией программного обеспечения во временной области.

Доступ к членской зоне осуществляется за ежегодную плату для покрытия затрат на разработку.В зоне для участников симулятор обеспечивает более высокую функциональность, см. описание на домашней странице.

2. Предпосылка

ECSP был протестирован и работает на большинстве распространенных баузеров, кроме IE (по всей видимости, версия будет удалена).

Однако лучший пользовательский опыт возможен с Google Chrome, за которым следуют Firefox и Opera.

ВАЖНО:

1. Включите JavaScript в своем браузере (см. Соответствующие ссылки для браузера).
2. Не удалять историю браузера: ECSP сохраняет схему, над которой вы работаете, в хранилище браузера, поэтому не удаляет историю браузера для этой конкретной программы (сделайте исключение в своем браузере, см. соответствующие ссылки для браузера).
3. Если вы или настройка браузера удаляете историю, вы теряете цепь каждый раз, когда закрываете окно браузера, в противном случае цепь перезагружается автоматически при повторном открытии того же браузера позже.
4. Никакие другие данные не хранятся в браузере и не загружаются для каких-либо целей

5. Элементы положения

1. Переместите и разместите элемент на экране путем перетаскивания.
2. Если соединитель элемента приближается к другому элементу, появится красный кружок, и элемент будет привязан с помощью мыши. Таким образом, элемент уже связан с соседом.
3. Элементы, не подключенные напрямую, будут соединены линиями (см. Ниже).
4. Если сетка макета активна, элементы будут привязаны к сетке до тех пор, пока она не привязана к другому элементу, для более чистого макета.
5. Измените ориентацию элемента, щелкнув правой кнопкой мыши. Каждый щелчок правой кнопкой мыши поворачивает элемент на 45 ⁰ .

6. Соединительные элементы

1. Элементы могут быть соединены напрямую или по линиям.
2. Если соединитель перетаскиваемого элемента приближается к другому элементу, появится красный кружок, и элемент будет привязан с помощью мыши. Таким образом, элемент уже связан с соседом.
3. Элементы, не подключенные напрямую, будут соединены линиями:
4. Наведите курсор на соединитель элемента, появится аттрактор (красный кружок).
5. Щелкните левой кнопкой мыши и переместите мышь на без нажатой кнопки .Линия появится между начальной точкой соединителя и мышью. (Новая соединительная линия может быть запущена только на соединителе элемента или линии или из любого места на существующем сегменте линии).
6. Щелкните мышью на целевом соединителе другого элемента, два соединительных элемента теперь соединены линией.
7. Для строки, оканчивающейся пустой: дважды щелкните левой кнопкой мыши. Вы можете подключить элемент к открытому концу соединительной линии позже.
8. Для большей гибкости линии можно сегментировать. Чтобы разорвать и изменить направление линии: щелкните левой кнопкой мыши, и старый сегмент линии автоматически завершится. и добавляется новый линейный сегмент (многолинейный рис. 6).
9. Многосегментные линии автоматически адаптируют углы линий, чтобы получить более чистую компоновку схемы.
10. Линии могут начинаться и заканчиваться в любом месте существующей линии.
11. Начните новую строку в любом месте на , дважды щелкните .
12. Строки, начатые непреднамеренно, можно пропустить с помощью кнопки ECSP или кнопки удаления .

7. Удалить соединительные линии

1. Коснитесь строки курсором, она будет выделена
2. Нажмите клавишу DELETE или щелкните строку правой кнопкой мыши и удалите ее, щелкнув всплывающее окно удаления.
3. Удалите группу линий, перетащив красный прямоугольник на линии, которые нужно удалить (см. Ниже).

8. Переместить группу элементов

1. Начать перетаскивание в пустом месте.
2. Перетащите прямоугольник, пока все перемещаемые элементы не окажутся внутри прямоугольника.
3. Нажмите кнопку всплывающего окна группы или кнопку удаления строк (только для удаления строк).
4. Если кнопка группы подтверждена, вокруг группы появится прямоугольник. Его можно перетащить в новое место на экране.
5. Выйдите из режима перемещения, щелкнув за пределами красного прямоугольника.

8. Удаление нескольких строк за один раз

1. Удалите группу линий, перетащив красный прямоугольник на линии, которые нужно удалить.
2. Начать перетаскивание в пустом месте.
3. Отпустите кнопку мыши, и линии внутри прямоугольника выделения будут выделены.
4. Удалите, нажав всплывающее окно УДАЛИТЬ или щелкнув пустое место, чтобы отменить выбор.

9. Постройте 2 или более полностью независимых контура, работающих параллельно

1. Можно построить две независимые цепи без какого-либо соединения между ними

10. Параметры входного элемента

1. Коснитесь элемента мышью (элемент выделен красным прямоугольником).
2. Дважды щелкните элемент.
3. Меню для выбранного элемента открывается как всплывающее окно:
4. Большинству элементов требуются входные данные (исключения будут показаны позже). В правом верхнем углу отметьте кривые элементов, которые вы хотите видеть: U (напряжение), I (ток), P (мощность).
5. Подтвердите с помощью OK или удалите элемент.
6. Дважды щелкните элемент.

11. Запустить моделирование

1. Запустите моделирование, как только все параметры элемента будут правильно введены следующим образом:
2. Щелкните по новым шагам для первого прогона или по одиночному зеленому треугольнику. При первом запуске автоматически открывается окно установки времени моделирования и предлагает время и номер шага на основе оценки. Введите время моделирования и количество шагов, которые необходимо выполнить. Количество шагов должно быть настолько большим, чтобы отдельные временные шаги были короче. чем период наивысшей возможной частоты в цепи.Чем больше шагов по времени, тем выше будет точность.
3. Нажмите ОК и дождитесь появления кривых на экране (зеленая стрелка будет заменена красной точкой (активен режим моделирования):
4. Чтобы остановить режим моделирования, нажмите красную точку, зеленая стрелка появится снова.
5. Пока включен режим симуляции (красная точка), ползунки всплывают на элементах при прикосновении. Значения элементов можно изменить, перемещая ползунок вверх и вниз. после любого изменения положения ползунка расчет возобновляется.
6. Результат моделирования непосредственно отображается в осциллографе на холсте. Отображаются все кривые, выбранные в параметрах элемента.
7. Зеленые кривые представляют токи.
8. Синие кривые представляют напряжения.
9. Красные кривые представляют мощность.
10. Разрешение кривых показано вокруг осциллографа.
11. Если коснуться элемента во время моделирования, соответствующая кривая на осциллографе будет выделена
12. Осциллограф можно перемещать перетаскиванием.
13. Вы можете изменить размер осциллографа, перетаскивая углы (красные точки появляются при наведении указателя мыши на угол)
14. В режиме имитации изменения топологии цепи отключены.

12. Продолжить моделирование для другого промежутка времени

1. Нажав на двойную стрелку, вы можете продолжить моделирование для другого промежутка времени без перезапуска с начальных условий.
2. Вы можете изменить время моделирования и разрешение следующего диапазона, прежде чем щелкнуть двойную стрелку. Так можно потихоньку приближаться к критическому событию.

13. Моделирование в непрерывном режиме

1. Нажмите на символ цикла для непрерывного моделирования. Скорость моделирования зависит от размера сети и временного разрешения. Время симуляции отображается на панели инструментов.
2. Чтобы получить синхронизированное изображение, время моделирования должно соответствовать кратному циклу самой низкой частоты источника. в сети. Программа вносит предложение.

14. Моделирование в частотной области 1 из 2

1. Кнопка t-области и f-области переключает между временной областью и симулятором частотной области.
2. При нажатии кнопки f-области программа запрашивает ввод самой низкой и самой высокой частоты для вычисления.
3. Создайте схему и сначала запустите ее в нормальном режиме временной области (кнопка t). Этот первый прогон в t-области особенно важен для настройки операционной точки нелинейных элементов, таких как транзисторы, и скопируйте их в режим частотной области.
4. Схема не может быть построена в режиме частотной области. Чтобы изменить макет схемы, добавить или удалить элементы, переключитесь в t-домен. В f-домене список выпадающих элементов не виден.
5. Некоторые нелинейные элементы, такие как нелинейные индукторы или разрядники, недоступны в f-области, замените их линейными элементами.

15. Моделирование в частотной области 2 из 2

1. Экран графика частотной области (справа) разделен на амплитудный сегмент, в верхней половине графика и на сегмент фазового угла внизу.
2. График фазового угла изменяется от + до — Pi.
3. Значение большинства элементов может быть изменено во время моделирования с помощью ползунков, появляющихся, когда мышь касается элемента, за исключением некоторых, таких как источники.
4. Для изменения топологии или добавления / удаления элементов перейдите в t-домен.

16. Моделирование в виде векторных диаграмм

1. На диаграммах Re и Img кривые представлены в виде векторов.
2. Перейти в этот режим можно по:
3. 1. переход в частотную область
4. 2. Установите флажок в поле векторной диаграммы на кнопке настройки частоты.
5. 3. Выбор частоты для моделирования (например, 50 Гц).
6. Значение большинства элементов может быть изменено во время моделирования с помощью ползунков, появляющихся, когда мышь касается элемента, за исключением некоторых, таких как источники.
7. Для изменения топологии или добавления / удаления элементов перейдите в t-домен.
8. Однако отдельные следы элементов могут быть отмечены или удалены в этом режиме.

17. Показать vuMeter с uPeak или анализом Фурье трассы

1. Перетащите элемент зонда под знаком заземления, как резистор.
2. Дважды щелкните
3. Для vuMeter: введите напряжение, которое должно соответствовать 100% пиковому значению (т. Е. Неоминальному пику).Работа в непрерывном режиме
4. Для анализа Фурье: установите флажок.
5. Анализ Фурье может быть выполнен по напряжению или по току, если зонд подключен параллельно шунтирующему резистору.

1. Источник напряжения однофазный

1. Источник напряжения имитирует синусоидальное напряжение источника, колеблющееся с выбираемой частотой.
2. Другие доступные источники:
3. Источник тока
4. Источник постоянного тока (+/-)
5. Пильный зуб треугольный
6. Поле ввода угла устанавливает угловой сдвиг начального угла напряжения источника.

2. Источник напряжения Электрогенератор

1. Если щелкнуть поле «Генератор», источник напряжения преобразуется в генератор с вращающейся массой
2. Выходная мощность генератора контролируется импульсом, приложенным к генератору во время моделирования, и нагрузкой
3. Импульс контролируется переключателем на генераторе во время моделирования
4. Максимальная мощность может быть установлена ​​в поле ввода
5. Рекомендуемая инерция: 150 — 250 кг / м2 / МВт.Установка реалистичного момента инерции является обязательной, чтобы избежать неконтролируемых колебаний. Модель реалистичная.
6. Флажок «Спад» позволяет стабилизировать частоту около номинальной частоты генератора, введенной в поле ввода частоты. Падение поддерживает гашение колебаний. Принцип понижения хорошо объяснен в различных интернет-ссылках. Спад — это регулятор, который снижает механическую входную мощность генератора, если частота превышает номинальную частоту и увеличивает механическую входную мощность в случае, если частота падает ниже номинальной.
7. Выходная мощность генератора складывается из механического крутящего момента и изменения энергии вращения.
8. При установленном флажке накопитель можно моделировать накопитель энергии.
9. Вход: емкость хранилища.
.

3. Источник трехфазного напряжения

1. Что касается однофазного источника напряжения, трехфазный источник работает как источник или как генератор, если соответствующие флажки активированы.2 отличия:
2. Трехфазная линия мощности G может быть записана и отслежена вместо отдельной трассы мощности для каждой отдельной фазы. Трасса трехфазной мощности вычисляет сумму реальной мощности трех отдельных фаз, а сумма реактивной мощности трех фаз будет равна нулю в случае сбалансированной системы. В случае сбалансированной системы трехфазная линия электропитания будет прямой линией.
3. Трехфазная система должна быть заземлена с одного конца, т. Е. 3 разъема на одном конце генератора должны быть соединены между собой с помощью соединительной линии, чтобы образовать точку звезды генератора, или использовать уже заземленный источник.Разъем с точкой представляет фазу R. Фазы S задерживаются на 120 электрических градусов, а фаза T — на 240 градусов.
4. При подключении нескольких 3-фазных блоков к одной системе убедитесь, что правильные фазы соединены между собой, иначе результат будет бессмысленным.

4. Трехфазный генератор

1. На рисунке ниже показаны особенности моделирования трехфазной выработки электроэнергии с красной кривой трехфазной выходной активной мощности.

5.

Выключатели для одно- и трехфазных цепей

1. Переключение на открытие и закрытие xyz секунд после начала моделирования
2. Опция: прерывание тока после обнуления тока
3. Вариант: начальное состояние открыто или закрыто
4. Опция: замыкание при повышенном напряжении
5. Опция: напряжение пробоя в зависимости от хода контакта
6. Переключатель с функцией произвольного открытия и закрытия
7. Ручное управление

6. Длинная линия (1- и 3-фазная)

1. Длинная линия имитирует двунаправленную бегущую волну.
2. Это типичная модель линейно-сегментного регистратора.
3. Количество сегментов пропорционально скорости волны на линии, деленной на временной шаг. Он вычисляет суперпозицию движущихся вперед и назад волн.
4. Ввод импульсного сопротивления осуществляется либо вводом Z-импеданса в Ом, либо, альтернативно, вводом индуктивности и емкости на метр.
5. Можно выбрать альтернативный режим ввода. Оба режима эквивалентны
6. Все остальные исходные данные очевидны.
7. Для трехфазной системы имеется дополнительный ввод для связи фаз в%.
8. Заземление 3-фазной линии — это нижний разъем на обоих концах линии.
9. Во время симуляции ползунок появляется, когда курсор касается строки. Ползунок позволяет немного сгладить результат, уменьшает скорость нарастания (например.грамм. как добавление небольшого конденсатора в Вход). Это полезно при выполнении сложных симуляций, приводящих к высокочастотным переходным процессам на линии, которые в действительности будут немного затухать.

7. Заземленная линия электропередачи

1. Та же модель, что и у длинной линии, но со встроенным заземлением.
2. Следовательно, по крайней мере, один другой элемент должен быть заземлен, лучше всего заземлить источник или все источники.
3. В остальном все как у описанной выше модели.

8. Диод

1. Диод основан на быстрой полностью линеаризованной модели или, альтернативно, на более точной, но немного более медленной (рекомендуется) модели.
2. Точная модель хорошо описана в литературе.
3. Можно выбрать 3 предустановленных основных параметра: слабый сигнал, Шоттки или выпрямитель.
4. Можно настроить больше характеристик диода, выбрав соответствующие значения в модели «Медленно, но точно».
5. Разница между точной моделью и полностью линеаризованной моделью отображается в окне ввода параметров.
6. Id = Is * (e (Ud / (N * Vt)) — 1)
7. N = 1..2
8. Вт ≈ 26 мВ
9. Is ≈ 10-12… 10-6 А

9. Транзистор биполярный

1. Биполярный транзистор смоделирован в соответствии с моделью Эберса-Молла (см. Интернет) биполярного транзистора.
2. В маске входа транзистора Bbc = αF и Bbe = αR.
3. Vtbe, Isbe, Vtbc и Isbc представляют значения диодов, уже показанные в модели диода выше. Множитель N не используется и принят 1.
4. Экран в маске ввода демонстрирует модель.
5. Для модели частотной области ползунок должен быть установлен на ожидаемое напряжение постоянного тока, чтобы получить правильное входное сопротивление. В качестве альтернативы следует выполнить предварительный прогон во временной области, чтобы автоматически получить точное значение входного сопротивления.

10. Тиристор

1. Тиристор срабатывает при достижении угла открытия. Тиристор закрывается, когда ток снова пересекает нулевое значение.
2. Отправная точкой является положительным пересечением нулевого напряжения через тиристор или, в качестве альтернативы, напряжения от источника опорного напряжения.
3. Обычно лучше использовать эталон, так как напряжение на тиристоре может быть нарушено.
4. Частота: Опорная частота необходима для преобразования угла зажигания во временную задержку, т.е.е. образуют, например, при 50 Гц от 90 до ^{O 5 мс Задержка после пересечения нуля ссылки.}
5. Артикул: Заданием по умолчанию является напряжение тиристора. При нажатии на кнопку REF, внешнее опорное напряжение 1-фаза может быть указана в качестве тактового производителя. Число, появляющееся после нажатия на источник ссылки, является номером элемента источника ссылки.
6. В случае удаления или добавления элемента, ссылочные номера всех тиристоров должны быть пересмотрены.
7. Нулевой угол (0–180): Это угол смещения задержки срабатывания, добавленный к изменяемому углу срабатывания. Обычно нулевой угол можно оставить равным нулю. Он используется, например, когда различные тиристоры, работающие на разных фазах, используют один и тот же опорный источник, или когда один тиристор должен срабатывать в обратной последовательности.
8. Fire Angle>: Это переменный угол, добавляемый к смещению. Этим можно управлять с помощью ползунка во время симуляции.
9. Остаться включенным: Отключение после зажигания подавляется для введенного здесь угла, чтобы предотвратить отключение тиристора во время высокочастотных колебаний тока после зажигания.
10. Построение контрольных групп: Создайте общую группу тиристоров, управляемых одновременно: объяснено выше в пункте меню 18.

11. Транзистор полевой

1. Описание см. На видео выше.

12. Схема управляемого переключателя

1. Управляемое открытие и закрытие переключателя управляется напряжением затвора.
2. до тех пор, пока напряжение затвора> = напряжение запуска, введенное в поле.
3. Важно: входное сопротивление ворот всегда заземлено. Вам понадобится второй элемент заземления и еще один предмет.

13. Ограничитель перенапряжения

1. Элемент моделирует типичный металлооксидный варистор, то есть ограничитель перенапряжения.
2. Установите максимальное продолжительное рабочее напряжение (обычно примерно на 10-15% выше номинального рабочего напряжения).
3. Перемещая курсор напряжения, вы можете установить характеристики и проверить влияние приложенного напряжения на ток разрядника.
4. Вы можете установить уровень напряжения защиты, перемещая курсор справа от центральной линии.
5. Поэкспериментируйте с отдельными токами, чтобы понять влияние отдельных параметров на характеристики разрядника.

14. Индуктивность с насыщением

1. Порядок настройки нелинейной индуктивности:
2. Введите номинал Upeak, базовую частоту и ожидаемый ток намагничивания при номинальном U.
3. Нелинейные характеристики потока (фи) представлены кривой справа. Настройте характеристики, сдвигая красные треугольники (курсоры) настройки следующим образом (имя курсора настройки появляется, как только он нажимается мышью):
4. Курсор phi Nominal устанавливает для потока намагничивания значение Upeak nominal.
5. Курсор тока намагничивания устанавливает ток намагничивания на phi Nominal
6. Курсор Phi изгиба устанавливает точку изгиба потока относительно номинала Phi (= Phimag).Оно должно быть> номинального значения Phi.
7. Линейная часть курсора тока намагничивания устанавливает плавность на пути к насыщению.
8. Курсор насыщения Phi устанавливает поток насыщенной индуктивности (реактивное сопротивление воздушного сердечника).
9. Игра с курсором приложенного напряжения имитирует поведение тока через нелинейную катушку индуктивности (зеленая кривая), предполагая, что источник синусоидальный. Этот курсор не влияет на характеристики индуктивности.
10. Важное замечание: При открытии маски ввода форма кривой повторно настраивается, чтобы получить наилучшую видимость характеристик. Введенные и сохраненные ранее данные остаются без изменений. Поначалу это может немного сбивать с толку.

15. Операционный усилитель и компаратор

1. Операционный усилитель может работать с насыщением, соответствующим напряжению питания.
2. Операционный усилитель может работать как компаратор.

Содержание

GoTo user Guide.pdf paper

1. Введение
2. Необходимое условие
3. Построить схему
4. Добавить новый или удалить элемент
5. Элементы положения
6. Соединительные элементы
7. Удалить соединительные линии
8. Перемещение группы элементов
9. Удалить несколько строк за один раз
10. Построить 2 или более независимых контура
11. Входные параметры элемента и отображаемые кривые
12. Выполнить моделирование
13. Продолжить моделирование
14. Непрерывный режим
15. Частотная область 1
16. Частотная область 2
17. Фазорная диаграмма
18. Вольтметр и анализ Фурье
19. Меню

перечень элементов

(перечислены не все элементы)

1. Источник напряжения, однофазный
2. Источник напряжения Электрогенератор
3. Источник трехфазного напряжения
4. Трехфазный генератор
5. Выключатели для одно- и трехфазных цепей
6. Длинная линия (1- и 3-фазные)
7. Заземленная длинная линия (1-фазная) для анализа однофазного потока энергии
8. Диод
9. Транзистор биполярный
10. Тиристор
11. Полевой транзистор
12. Управляемая схема переключения
13. Ограничитель перенапряжения
14. Индуктивность при насыщении
15. Операционный усилитель

! Html>

Бесплатные электронные схемы и схемы онлайн

Я составил этот список онлайн-ресурсов, предлагающих бесплатные электронные схемы.Схемы включают в себя бесплатные схемы, и многие из них также включают объяснения того, как работает схема, и компоновка печатной платы.

Интернет-страницы с оригинальными схемами и описаниями

Эти страницы содержат оригинальный контент от авторов на каждой странице.

http://www.bowdenshobbycircuits.info/
Многие схемы с пояснениями и схемами. Очень старый дизайн, и он размещает множество схем на одной странице, что немного усложняет навигацию.

http://www.techlib.com/electronics/index.html
Множество бесплатных электронных схем со схемами и хорошими пояснениями схем. Некоторые схемы собраны вместе на одной странице, но навигация по-прежнему в порядке. У меня такое ощущение, что этот парень знает, о чем говорит.

http://www.electroniccircuitsdesign.com/
Коллекция как оригинальных схем, которые они разработали сами, так и некоторых из других ресурсов.

http: // www.zen22142.zen.co.uk/schematics.htm
Хороший сборник электронных схем со схемой и описанием. Некоторые ссылки на внешние схемы. Хорошо, чтобы перейти на страницу.

http://ludens.cl/Electron/Electron.html
Страница со схемами, включая схемы, подробные описания и некоторые макеты печатных плат.

http://users.otenet.gr/~athsam/
На этой странице есть много схем со схемами и пояснениями, но некоторые схемы имеют только греческий текст..

http://www.electronics-lab.com/projects/index.html
Эта страница предлагает простую навигацию и несколько сотен схем различных типов. Схемы включают схемы, описание, а некоторые из них также включают макет печатной платы.

http://www.schematicsforfree.com/
Страница, содержащая множество файлов со схемами и описаниями различных типов схем. Многие файлы представляют собой сканированные документы из старых журналов. Это не первое место, где я ищу схемы для проекта, но здесь могут быть некоторые жемчужины, если вы потратите время на просмотр файлов.

Списки ссылок с бесплатными электронными схемами

Многие страницы, которые появляются, когда вы используете Google для поиска бесплатных электронных схем, представляют собой списки ссылок на другие страницы, которые действительно содержат схемы. Это может быть полезно, если вы ищете конкретную электронную схему, которую трудно найти.

http://www.discovercircuits.com/
Имеет большой список ссылок на схемы в Интернете. Но нет возможности искать схемы. Очень грязно ориентироваться.

http://www.satsleuth.com/Schematics.aspx
Еще один большой список ссылок на бесплатные схемы в Интернете.

10 Онлайн-симуляторы схем для работы с электронными проектами

Здесь мы исследовали определенные инструменты и методы, которые могут быть чрезвычайно полезны при сборе необходимой информации в одном месте вместо поиска нескольких разных источников, что позволяет сэкономить много времени. Ниже представлен список из 10 онлайн-симуляторов схем, которые довольно популярны среди пользователей и могут считаться лучшими инструментами среди множества.

Это бесплатное образовательное облачное приложение, поддерживающее такие платформы, как Linux и PHP.Это идеальный инструмент для студентов, которые хотят учиться и разрабатывать схемы. Он предлагает как цифровые, так и аналоговые компоненты, причем первые включают логические вентили, триггеры, мультиплексоры, счетчики и т. Д., А вторая категория включает операционные усилители, соединительные устройства и измерительные инструменты.

С помощью этого симулятора учащиеся могут выполнять различные функции, такие как взаимодействие с логической схемой, переключатели, изменение входных данных и наблюдение за изменениями выходных данных для последовательных моделей.Более того, он может эффективно передавать знания о процессе проектирования логической схемы.

Стоимость

Circuits Cloud полностью бесплатен, и пользователи могут либо зарегистрироваться на веб-сайте, чтобы использовать этот симулятор, либо даже войти в систему через свои учетные записи Google / Facebook.

PartSim — это имитатор схем на основе браузера, который полностью идентичен веб-браузеру, который, в свою очередь, обеспечивает простую навигацию по вкладкам, предоставляя доступ к его частям и датчикам.Он имеет простой макет, который работает так же, как и другие инструменты, с функцией перетаскивания для размещения компонентов. Кроме того, имеется функция подключения одним щелчком мыши и тестового моделирования для проверки образцов.

В рамках функций моделирования имеется полноценный механизм моделирования Spice, а также веб-инструмент для захвата схем и графический просмотрщик сигналов, который помогает контролировать уровни аналоговых и цифровых сигналов в схемах. Наконец, он интегрирован со спецификацией Dig-key BOM (Bill of Materials), которая позволяет пользователям назначать номера деталей компонентам, а затем искать их через дистрибьютора.

Стоимость

PartSim полностью бесплатен, и пользователи могут либо перейти на пробную версию без регистрации, либо зарегистрироваться на веб-сайте.

Это интересное приложение с открытым исходным кодом для пользователей, в котором они могут рисовать свои собственные проекты, а затем с легкостью моделировать их. Он предлагает простой в использовании редактор схем; моделирование аналоговых / цифровых схем; профессиональные принципиальные PDF-файлы, электрические схемы, графики; и не требует установки.

Некоторые из уникальных функций включают уникальные URL-адреса схем, с помощью которых пользователи могут делиться своей работой, а также запрашивать онлайн-помощь и удобные для человека форматы, которые позволяют пользователю вводить значения так же, как если бы это работало на бумажных схемах. Кроме того, он оснащен мощным механизмом построения графиков, схемами качества презентации, технологией «Smart Wires» и многим другим.

Стоимость

CircuitLab Student Edition доступен для студентов после платной школьной подписки, согласно которой институты или колледжи должны платить 2400 долларов в год за лицензию на сайт.В дальнейшем выпуск Micro можно получить за 24 доллара в год, в то время как версия Hacker Life стоит 79 долларов в год.

DoCiruits — это простой в использовании облачный инструмент моделирования, предлагаемый Sparsh Technologies, который запускается в веб-браузере пользователя. 3 основные функции приложения: построение схемы, проведение испытаний и измерений и, наконец, обмен проектами с сообществом. Пользователь должен перетащить нужные компоненты на виртуальную макетную плату, а затем подключить их с помощью опции подключения щелчком.Также можно анализировать различные параметры, а затем менять макет.

Стоимость

Существует три версии инструмента под названием Hobbyist, Hacker и Geek, при этом только первая доступна бесплатно. Однако он ограничен использованием 10 компонентов на схему, 50 симуляций в месяц и 5 схем, сохраненных в облаке. Переход на версию Hacker (стоимостью 2,99 доллара в месяц) открывает неограниченное количество компонентов, а также 250 симуляций в месяц и 50 схем, сохраненных в облаке.Наконец, Geek (стоимостью 3,99 доллара в месяц) может получить неограниченный доступ ко всем элементам.

Этот симулятор схем претендует на то, чтобы представить реалистичный интерфейс для студентов и любителей, которые любят экспериментировать с электрическими схемами. Пользователи могут удобно проектировать цепи постоянного / переменного тока вместе с такими компонентами, как провода, батареи, резисторы, а затем вычислять напряжение, сопротивление и т. Д. Его также можно использовать для интерактивного обучения студентов использованию автоматического выключателя и испытания конденсатора. , или обнаружив короткое замыкание.

Он включает в себя реалистичное поведение устройств и компонентов, таких как протекание тока, перегорание и освещение. Кроме того, пользователи могут легко создавать, моделировать и измерять свои схемы, используя гибкие провода, и, наконец, есть возможность просматривать общие ресурсы, а также твитнуть созданные схемы. DC / AC Virtual Lab — это инструмент с простым пользовательским интерфейсом и быстрым механизмом моделирования.

Стоимость

Пробная версия полностью бесплатна, в то время как версии для студентов, любителей и аудиторий стоят 42, 84 и 234 доллара в год.Для всех этих вышеупомянутых выпусков пользователь должен зарегистрироваться на веб-сайте.

TINA — это программный пакет для моделирования аналоговых, цифровых и смешанных схем, а также проектирования печатных плат, который можно использовать как в устанавливаемой, так и в облачной версиях. Это мощный, но доступный инструмент, предназначенный для тех, кто уже знаком со схемами. Его можно использовать для анализа и проектирования широкого спектра схем, таких как VHDL, MCU, оптоэлектронные приложения, а также приложения для микроконтроллеров.Еще одна полезная особенность заключается в том, что он работает на большинстве устройств и операционных систем.

Некоторые другие функции включают сверхбыстрый многоядерный процессор и простой в использовании элемент схемы, который позволяет пользователям проверять схемы на наличие ошибок с использованием расширенных функций ERC. Это также позволяет вам проверять свои знания, отслеживать прогресс и применять методы устранения неполадок. Кроме того, вы можете определить неизвестные значения определенных параметров и подготовить отдельные отчеты принципиальных схем.

Стоимость

Это программное обеспечение для облачного моделирования имеет различные версии, которые можно приобрести на веб-сайте. Существуют разные версии программного обеспечения для разных групп пользователей со стартовой ценой 129 евро.

MultiSim — это лучшая в своем классе среда моделирования SPICE от National Instruments, целью которой является обучение решениям для практической реализации проектирования, создания прототипов и испытаний электрических схем. Его подход позволяет сохранять прототипы и оптимизированные конструкции печатных плат на более ранних этапах процесса.

Существуют варианты проверки конструкции, и пользователи получают гибкие макеты на выбор до 1400 дизайнов контактов; эта возможность применима даже к 4-слойным печатным платам. Существует две версии, первая из которых бесплатна и содержит базовые функции, а вторая — платная и выполняет такие функции, как уменьшение ошибок и увеличение потока интеграции от схемы к тестированию.

Стоимость

Его пробная версия доступна бесплатно, но для других версий, предназначенных для студентов, преподавателей, проектировщиков и исследователей схем, пользователи должны зарегистрироваться на веб-сайте, а затем выбрать план в соответствии со своими потребностями.

Этот инструмент от Auto Desk — еще одна платформа на основе браузера с открытым исходным кодом для моделирования схем, особенно для тех, кто заинтересован в работе с Arduino. Пользователи могут создавать свои собственные виртуальные схемы, используя смоделированную плату Arduino и макетную плату. У вас также есть возможность интегрировать светодиоды в проект, и позже его можно будет проверить, чтобы убедиться, что он работает правильно.

Список компонентов, доступных с этим инструментом, включает резисторы, конденсаторы, потенциометры и осциллографы.Кроме того, вы можете запрограммировать любой код Arduino в редакторе и использовать набор поддерживаемых библиотек Arduino. Также есть функция совместного редактирования, с помощью которой пользователи могут делиться своими проектами в режиме реального времени.

Стоимость

Это онлайн-симулятор, работающий в реальном времени, и за него не взимается никакая плата. Пользователи могут бесплатно зарегистрироваться, чтобы использовать этот симулятор.

PSIM — это пакет программного обеспечения для моделирования электронных схем, представленный Powersim в августе прошлого года.Первоначально он предназначался для моделирования силовой электроники и двигателей, но его также можно использовать для моделирования любых электронных схем. Он предлагает схематический интерфейс захвата и средство просмотра сигналов.

Он имеет множество модулей, а именно: Motor Drive, SimCoupler, Digital Control, Motor Control Design Suite, MagCoupler, ModCoupler, Processor-in-Loop и многое другое. Ключевые особенности этого инструмента моделирования можно упомянуть следующим образом -:

• Интуитивно понятный и простой в использовании

• Обширная библиотека приводов двигателей

• Анализ развертки переменного тока

• Высокая скорость моделирования

Стоимость

Его демонстрационная версия бесплатна, в то время как версии для студентов, стандартные и профессиональные, можно получить, отправив форму, а цены зависят от схемы, выбранной пользователем.

Spectre — это имитатор схем от Cadence Design Systems с высокопроизводительным и мощным аналоговым и высокопроизводительным моделированием уровня SPICE. Он имеет удобный интерфейс, который может эффективно работать со сложными аналоговыми / цифровыми ИС, обеспечивая тем самым точность. Он также предлагает точное моделирование после компоновки с помощью моделей S-параметров и линий передачи с потерями.

Некоторые функции Spectre перечислены ниже:

• Расширенный статистический анализ

• Интерактивная установка для моделирования

• Перекрестный зонд

• Постобработка результатов моделирования

• Повышенное качество дизайна

Стоимость

Он доступен бесплатно, и пользователи могут использовать этот симулятор после регистрации на веб-сайте Cadence.

Это список, иллюстрирующий 10 онлайн-симуляторов схем, которым могут помочь как новички, так и профессионалы, чтобы использовать онлайн-решения для своих электронных проектов. Если вы хотите добавить к этому сборнику какой-либо другой инструмент моделирования, дайте нам знать о своих предложениях и отзывах в разделе комментариев ниже.

Top 7 Circuit Simulator App для инженеров-электронщиков в 2021 году

Ищете приложение для моделирования схем для телефонов Android?

Почти 2.На данный момент в 2021 году в Google Play Store доступно 9–3 миллиона приложений. В магазине Google Play можно легко найти 5000 приложений, связанных с электроникой и электрикой, для инженеров-электронщиков или любителей, поэтому решить, какое приложение для Android лучше, может быть немного запутанно для тебя.

Мы перечислили популярные в 10 лучших приложениях-симуляторах схем для инженеров-электронщиков / электротехников, энтузиастов и любителей

В этот список включены как платные, так и бесплатные приложения для симуляторов схем для Android и IOS, и их позиция определяется пользователем. Интерфейс, качество графики и различные технические параметры.

EveryCircuit — Приложение Circuit Simulator

Разработано Muse Maze Education

Обзоры- 46,690+

Версия

Бесплатно: Да (базовое моделирование)

Pro: Покупки в приложении

Рейтинг: 4.6 5

Установок: 100000+

Описание:

EveryCircuit — одно из популярных приложений-симуляторов схем для построения любых схем с помощью кнопки Tap-Play. Работает с динамическими анимациями напряжения, тока и заряда в реальном времени.Это дает вам представление о работе схемы, как ничто другое.

Вы можете настроить параметры схемы с помощью регулятора в процессе моделирования, и схема будет действовать, как вы.
Если вы новичок, вы должны попробовать его бесплатную версию симулятора схем.

Он самодостаточен для учащегося, и если вы привыкли к нему, вы можете купить обновление в приложении. Полная версия включает все функции и всю область экрана вашего планшета / телефона.

Он также часто обновляет библиотеку компонентов, что позволяет вам быть в курсе последних событий при проектировании любых аналоговых или цифровых схем от уровня простого резистора до уровня транзистора.

Простота, инновации и мощность в сочетании с мобильностью делают EveryCircuit незаменимым приложением для Android для студентов-физиков, студентов колледжей, специализирующихся на электротехнике и электронике, производителей макетов и печатных плат (PCB) и любителей.

Характеристики:
+ Анимация форм сигналов напряжения и потоков тока
+ Анимация зарядов конденсаторов
+ Аналоговая ручка управления регулирует параметры цепи
+ Автоматическая прокладка проводов
+ Осциллограф
+ Симуляция постоянного тока и переходных процессов

Поддерживаемые компоненты:
+ Источники, генераторы сигналов
+ Управляемые источники, VCVS, VCCS, CCVS, CCCS
+ Резисторы, конденсаторы, индукторы, трансформаторы
+ Вольтметр, амперметр, омметр
+ Двигатель постоянного тока
+ Потенциометр, лампа
+ Выключатели, SPST, SPDT
+ Кнопки, NO, NC
+ Диоды, стабилитроны, светодиоды (LED)
+ MOS-транзисторы (MOSFET)
+ Биполярные переходные транзисторы (BJT)
+ Идеальный операционный усилитель (opamp)
+ Цифровые логические вентили , AND, OR, NOT, NAND, NOR, XOR, XNOR
+ реле
+ таймер 555
+ счетчик
+ 7-сегментный дисплей и декодер

Загрузите из магазина воспроизведения.

Скачать apk файл в автономном режиме.

Droid Tesla — приложение Circuit Simulator

Разработано Владимиром Джокичем Djole Tools

Reviews- 4,741+

Версия- (данные отсутствуют)

Да (базовые компоненты: бесплатно) только)

Pro: Отдельное приложение Droid Tesla Pro! (покупки в приложении).

Рейтинг: 3.8 /5

Установок: 500000+

Описание:

Droid Tesla — это простое приложение-симулятор схем блока питания для любителей электротехники и электроники.

Идеально подходит для студентов, плохо знакомых с проектированием и конструированием электронных схем, любителей
и даже опытных профессионалов, которые хотят быстро выполнить расчеты проектирования электронных схем.
Этот симулятор может решить базовые резистивные схемы с использованием закона тока Кирхгофа и закона напряжения Кирхгофа
точно так же, как студент на бумаге.

Для нелинейных компонентов, таких как диод и BJT. Движок DroidTesla использует метод последовательного приближения (например, Ньютона-Рафсона) для построения окончательного решения, также называемый итерационным процессом для решения схем с нелинейными отношениями V / I.
Численные методы интегрирования включены для аппроксимации состояния реактивных элементов как функции времени для реактивных элементов, таких как конденсаторы и катушки индуктивности.

Его рейтинг значительно ниже, чем у оппонента. Надеюсь, что его новая версия будет принята пользователями.

Характеристика:

-Резистор, конденсатор, индуктор, идеальный операционный усилитель, все типы диодов и источников переменного / постоянного тока, MOSFET, JFET, амперметр и вольтметр в базовой версии.
— Логические ворота и ИС покрываются в профессиональной версии.

Загрузить из игрового магазина

Загрузить apk файл в автономном режиме

ECStudio / Electric Circuit Studio

Разработано ECStudio SystemsEducation

Обзоры- 400+

Версия (данные отсутствуют)

Бесплатно: Да

Pro: Отдельная профессиональная версия приложения ECStudio

Рейтинг: 4.6 / 5

Установок:

Описание:
