В данном случае «нейтральная зона» тоже не до конца изученный момент. Почему магнитное поле здесь не исчезает полностью, а лишь становится слабее? Логического объяснения нет, этот процесс проходит как-то самостоятельно. Зато именно около «нейтральной зоны» можно заметить изменение силовых линий, которые изгибаются, становясь дугообразными.

Огромное количество вопросов по поводу магнитного поля не даёт покоя, хотя, казалось бы,

Сила и слабость постоянных магнитов — Энергетика и промышленность России — № 7 (59) июль 2005 года — WWW.EPRUSSIA.RU

Газета «Энергетика и промышленность России» | № 7 (59) июль 2005 года

Чистым или нейтральным током можно, по всей видимости, назвать ситуацию, когда имеются условно удаленные от других заряды, состоящие из равного количества отрицательно и положительно заряженных частиц, одни из которых двигаются относительно других в преобладающем направлении. Именно взаимное движение зарядов противоположного знака друг относительно друга – и есть нейтральный ток.

Во многих ситуациях мы имеем дело далеко не с нейтральными токами, поскольку существуют как неравномерное распределение зарядов по длине проводников с током, так и скачки напряженности электрического поля на некоторых границах проводников (наличие вызывающего ток ЭДС и т. п.). Поэтому для изучения свойств нейтрального тока следует пользоваться либо кольцевым сверхпроводником с током, либо постоянными магнитами, которые в данном случае условно можно рассматривать как систему с кольцевым нейтральным током.

Кольцевые токи магнитов

Рассматривая постоянные магниты, как кольцевые нейтральные токи, можно сделать некоторые общие замечания. Электрический кольцевой ток поддерживается без внешней подпитки достаточно длительное время. Процесс протекания нейтрального тока не сопровождается тепловыделением или электромагнитными излучениями (просто поддерживается тепловой баланс с окружающей средой и телом постоянного магнита).

Несмотря на то что «магнитные» нейтральные кольцевые токи, будем считать, постоянны по величине, при взаимодействии магнитов между собой возникают ситуации, когда возможны как некоторые переходные процессы, так и взаимное влияние токов друг на друга. Другими словами, возникает явление электрической взаимной индукции.

Взаимная индукция двух контуров с током при наличии магнитной связи достаточно подробно описана в литературе. Известно, что энергия двух контуров с током, обладающих магнитной связью, отличается от суммы собственных энергий токов на величину взаимной энергии двух токов. Распространяя это правило на взаимодействие постоянных магнитов, можно сказать, что энергия системы магнитов отличается от суммарной энергии каждого магнита. Это понятно, поскольку при сближении или удалении магнитов происходит механическая работа.

Но так ли постоянны по величине эквивалентные круговые токи постоянных магнитов? Действительно, они представляют, упрощенно, сумму огромного числа элементарных молекулярных токов. Но в отличие от прочих материальных тел постоянный магнит имеет внешнее и внутреннее магнитное поле, которое «связывает» все элементарные токи, и каждый круговой ток реагирует на колебания остальных, как и они в свою очередь на его колебания. Другими словами, в постоянном магните все элементарные токи представляют как бы единый «организм», что и делает его собственно постоянным магнитом. Если разрушить данный «организм» и каждый элементарный ток начнет независимое «существование», магнитные свойства у данного объекта пропадают.

Вращение – залог эффективности

В группе из трех магнитов средний магнит «модулирует» суммарное магнитное поле всех трех магнитов. Причем максимум плотности смещается в одну сторону, а с противоположной стороны магнитное поле практически отсутствует. При изменении магнитной силы среднего магнита происходит плавное изменение суммарного поля, причем плотность магнитного потока как бы перемещается на другую сторону.

Что в конечном итоге это дает? Поскольку средний магнит можно просто вращать, будет происходить и перемещение максимума плотности суммарного магнитного потока по кругу, равное частоте вращения среднего магнита. Другими словами, один средний магнит может управлять суммарным полем, которое складывается из силы трех магнитов. Причем при вращении среднего магнита не происходит изменения суммарной энергии магнитного поля, т. е. вращение среднего магнита происходит без затрат энергии.

Вращающийся или меняющий свое направление максимум магнитного потока можно использовать в различных устройствах – начиная от простейших вариантов насосов и заканчивая двигателями или генераторами. Все устройства будут отличаться высокой эффективностью и низким энергопотреблением.

Конечно, вращение среднего постоянного магнита – не единственный вариант практического использования группы из трех постоянных магнитов в генераторах или двигателях. Данный средний магнит можно заменить на электромагнит, через обмотку которого пропускают переменный ток различной формы (в зависимости от назначения или конструкции).

Наибольший интерес представляет использование этого эффекта в двух видах двигателей: с линейным возвратно-поступательным движением и вращательных. Момент вращения таких двигателей может достигать значительных величин при относительно небольших рабочих оборотах.

Где можно использовать постоянные магниты?

Одной из особенностей двигателей с активным использованием постоянных магнитов является возможность использования электрического резонанса. Поскольку управляющий электромагнит периодически меняет полярность, т. е. питается переменным током, от частоты которого зависят обороты (в случае вращательного двигателя) в соотношении 1 / К, где К – число полюсов, электромагниты можно включить в состав колебательного контура с емкостью. Соединение электромагнитов может быть последовательное, параллельное или комбинированное, а емкость подбирается по резонансу на рабочей частоте двигателя, при этом среднее значение тока, проходящего через электромагниты, будет большим, а внешняя подпитка по току будет компенсировать в основном активные потери.

Данный режим работы будет наиболее привлекательным с точки зрения экономичности, а двигатель, в котором он используется, будет называться магнитно-резонансный шаговый.

Несмотря на это, они могут превосходить по некоторым параметрам как трехфазные асинхронные и синхронные машины, так и коллекторные двигатели постоянного тока. Одно из основных преимуществ – низкое энергопотребление.

Генератор с повышенным КПД

Применение постоянных магнитов эффективно, например, в конструкции электрического генератора с неподвижным ротором. Достоинство подобных генераторов – отсутствие подвижных частей, высокая надежность, экономичность, простота конструкции. Применение магнитных материалов с особыми свойствами позволит получить еще большую экономичность. Среднее сокращение энергозатрат при производстве электроэнергии на генераторах такого типа может достигать 50% и более.

В основе их конструкции лежит принцип модуляции суммарного магнитного поля трех постоянных магнитов средним магнитом, в качестве которого выступает электромагнит. Применение постоянных магнитов позволяет достичь снижения энергетических затрат при генерации электрической энергии.

Магнитная система данного генератора представляет в общем виде «крест в кольце», где одна из перекладин креста представляет собой постоянные магниты, а другая – электромагнит управления, катушка которого может быть разбита на две части или использоваться в виде единой катушки. Кольцо представляет собой магнитопровод с низкими потерями на вихревые токи, на котором располагаются 4 рабочие обмотки (выходные обмотки), соединение которых осуществляется попарно. Выходное напряжение имеет удвоенную частоту по отношению к частоте тока, питающего электромагнит управления.

Если при работе обычного генератора (с вращающимся ротором) неизменный магнитный поток ротора (постоянные магниты или электромагнит), вращаясь от приводного внешнего двигателя, периодически изменяет магнитный поток в статорных обмотках, то увеличиваются механические затраты со стороны приводного двигателя.

В случае с неподвижным ротором отсутствуют потери на трение и противодействующий вращательный момент приводного двигателя. По сути это особый вид трансформаторного преобразователя с дополнительной подпиткой от магнитного поля постоянных магнитов. В процессе преобразования входного переменного тока происходит удвоение частоты выходного тока. Поскольку магнитное поле постоянных магнитов не меняет своего направления – происходит лишь периодическое перераспределение его по секторам кольца ‑то оно активно работает, вкладывая свой «вклад» в генерацию ЭДС.

Магнитный поток управляющей или первичной обмотки электромагнита меняет знак, т. е. происходит процесс, аналогичный процессу простого трансформатора. КПД трансформаторного преобразования достаточно велик. Другими словами, мы получаем трансформатор-удвоитель частоты с повышенным КПД.

Что в конечном итоге это дает? Получается, что входная мощность как минимум меньше выходной. Превышение выходной мощности над входной происходит за счет энергии постоянных магнитов, которые, в отличие от привычной схемы генерации, неподвижны.

Дополнительные возможности данного генератора можно получить, применив для кольцевого сердечника статора магнитные материалы с особыми свойствами.
К недостаткам устройства можно отнести следующее: удвоение частоты выходного напряжения, некоторую сложность изготовления магнитопроводов и обмоток, необходимость компенсационных обмоток для задания необходимой нагрузочной характеристики. Максимальная мощность определяется в основном энергией применяемых постоянных магнитов, от которых зависят все остальные параметры.

Для создания трехфазного тока можно применить либо 3 подобных преобразователя (питание управляющих обмоток синхронизировано), либо аналогичную конструкцию, изготовленную в трехфазном варианте.

Магнитное поле. Источники и свойства. Правила и применение

При подключении к двум параллельным проводникам электрического тока, они будут притягиваться или отталкиваться, в зависимости от направления (полярности) подключенного тока. Это объясняется явлением возникновения материи особого рода вокруг этих проводников. Эта материя называется магнитное поле (МП). Магнитной силой называется сила, с которой проводники действуют друг на друга.

Теория магнетизма возникла еще в древности, в античной цивилизации Азии. В Магнезии в горах нашли особую породу, куски которой могли притягиваться между собой. По названию места эту породу назвали «магнетиками». Стержневой магнит содержит два полюса. На полюсах особенно сильно обнаруживаются его магнитные свойства.

Магнит, висящий на нитке, своими полюсами будет показывать стороны горизонта. Его полюса будут повернуты на север и юг. На таком принципе действует устройство компаса. Разноименные полюсы двух магнитов притягиваются, а одноименные отталкиваются.

Ученые обнаружили, что намагниченная стрелка, находящаяся возле проводника, отклоняется при прохождении по нему электрического тока. Это говорит о том, что вокруг него образуется МП.

Магнитное поле оказывает влияние на:

• Перемещающиеся электрические заряды.
• Вещества, называемые ферромагнетиками: железо, чугун, их сплавы.

Постоянные магниты – тела, имеющие общий магнитный момент заряженных частиц (электронов).

1 — Южный полюс магнита
2 — Северный полюс магнита
3 — МП на примере металлических опилок
4 — Направление магнитного поля

Силовые линии появляются при приближении постоянного магнита к бумажному листу, на который насыпан слой железных опилок. На рисунке четко видны места полюсов с ориентированными силовыми линиями.

• Электрическое поле, меняющееся во времени.
• Подвижные заряды.
• Постоянные магниты.

С детства нам знакомы постоянные магниты. Они использовались в качестве игрушек, которые притягивали к себе различные металлические детали. Их прикрепляли к холодильнику, они были встроены в различные игрушки.

Электрические заряды, которые находятся в движении, чаще всего имеют больше магнитной энергии, по сравнению с постоянными магнитами.

• Главным отличительным признаком и свойством магнитного поля является относительность. Если неподвижно оставить заряженное тело в некоторой системе отсчета, а рядом расположить магнитную стрелку, то она укажет на север, и при этом не «почувствует» постороннего поля, кроме поля земли. А если заряженное тело начать двигать возле стрелки, то вокруг тела появится МП. В результате становится ясно, что МП формируется только при передвижении некоторого заряда.
• Магнитное поле способно воздействовать и влиять на электрический ток. Его можно обнаружить, если проконтролировать движение заряженных электронов. В магнитном поле частицы с зарядом отклонятся, проводники с протекающим током будут перемещаться. Рамка с подключенным питанием тока станет поворачиваться, а намагниченные материалы переместятся на некоторое расстояние. Стрелка компаса чаще всего окрашивается в синий цвет. Она является полоской намагниченной стали. Компас ориентируется всегда на север, так как у Земли есть МП. Вся планета – это как большой магнит со своими полюсами.

Магнитное поле не воспринимается человеческими органами, и может фиксироваться только особыми приборами и датчиками. Оно бывает переменного и постоянного вида. Переменное поле обычно создается специальными индукторами, которые функционируют от переменного тока. Постоянное поле формируется неизменным электрическим полем.

Силовая линия изображается в плоскости, которая расположена под углом 90⁰ к пути движения тока таким образом, чтобы в каждой точке сила была направлена по касательной к линии.

Чтобы определить направление магнитных сил, нужно вспомнить правило буравчика с правой резьбой.

Буравчик нужно расположить по одной оси с вектором тока, рукоятку вращать таким образом, чтобы буравчик двигался в сторону его направления. В этом случае ориентация линий определится вращением рукоятки буравчика.

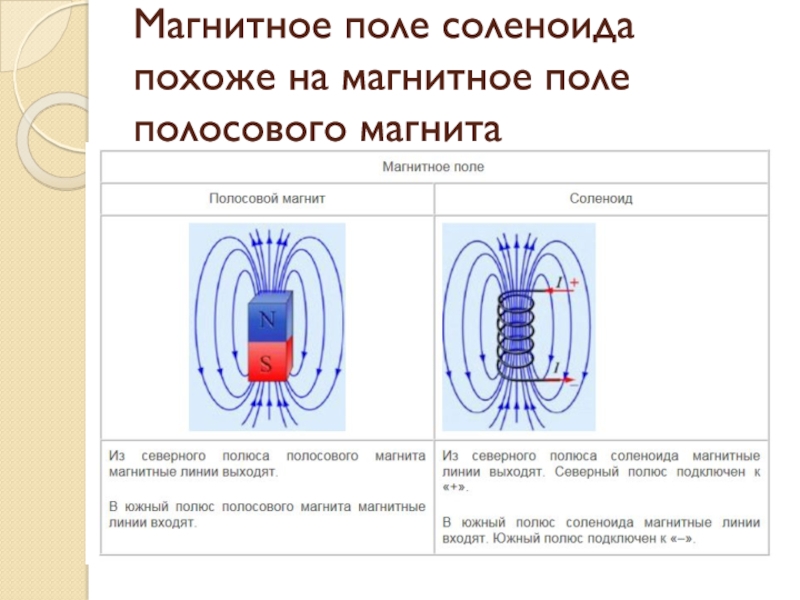

Поступательное перемещение буравчика в проводнике, выполненном в виде кольца, показывает, как ориентирована индукция, вращение совпадает с течением тока.

Силовые линии имеют свое продолжение внутри магнита и не могут быть разомкнутыми.

Магнитное поле разных источников суммируются между собой. При этом они создают общее поле.

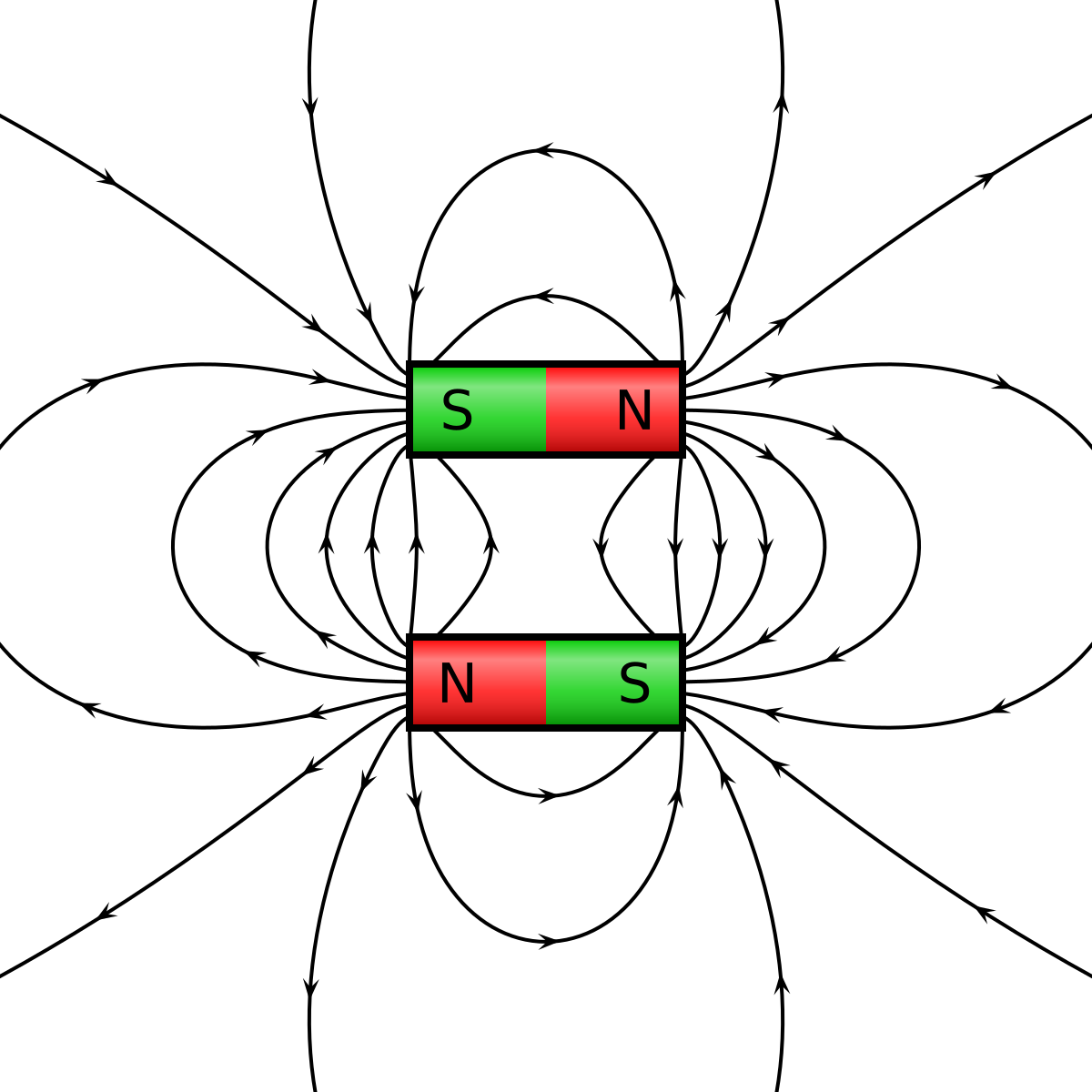

Магниты с одинаковыми полюсами отталкиваются, а с разными – притягиваются. Значение силы взаимодействия зависит от удаленности между ними. При приближении полюсов сила возрастает.

• Сцепление потоков (Ψ).
• Вектор магнитной индукции (В).
• Магнитный поток (Ф).

Интенсивность магнитного поля вычисляется размером вектора магнитной индукции, которая зависит от силы F, и формируется током I по проводнику, имеющему длину l: В = F / (I * l).

Магнитная индукция измеряется в Тесла (Тл), в честь ученого, изучавшего явления магнетизма и занимавшегося их методами расчета. 1 Тл равна индукции магнитного потока силой 1 Н на длине 1 м прямого проводника, находящегося под углом 90⁰ к направлению поля, при протекающем токе в один ампер:

Правило находит направление вектора магнитной индукции.

Если ладонь левой руки разместить в поле, чтобы линии магнитного поля входили в ладонь из северного полюса под 90⁰, а 4 пальца разместить по течению тока, большой палец покажет направление магнитной силы.

Если проводник находится под другим углом, то сила будет прямо зависеть от тока и проекции проводника на плоскость, находящуюся под прямым углом.

Сила не зависит от вида материала проводника и его сечения. Если проводник отсутствует, а заряды движутся в другой среде, то сила не изменится.

При направлении вектора магнитного поля в одну сторону одной величины, поле называется равномерным. Различные среды влияют на размер вектора индукции.

Магнитная индукция, проходящая по некоторой площади S и ограниченная этой площадью, является магнитным потоком.

Если площадь имеет наклон на некоторый угол α к линии индукции, магнитный поток снижается на размер косинуса этого угла. Наибольшая его величина образуется при нахождении площади под прямым углом к магнитной индукции:

Магнитный поток измеряется в такой единице, как «вебер», который равен протеканием индукции величиной 1 Тл по площади в 1 м².

Такое понятие применяется для создания общего значения магнитного потока, который создан от некоторого числа проводников, находящихся между магнитными полюсами.

В случае, когда одинаковый ток I протекает по обмотке с количеством витков n, общий магнитный поток, образованный всеми витками, является потокосцеплением.

Потокосцепление Ψ измеряется в веберах, и равно: Ψ = n * Ф.

Магнитная проницаемость определяет, насколько магнитное поле в определенной среде ниже или выше индукции поля в вакууме. Вещество называют намагниченным, если оно образует свое магнитное поле. При помещении вещества в магнитное поле у него появляется намагниченность.

Ученые определили причину, по которой тела получают магнитные свойства. Согласно гипотезе ученых внутри веществ есть электрические токи микроскопической величины. Электрон обладает своим магнитным моментом, который имеет квантовую природу, движется по некоторой орбите в атомах. Именно такими малыми токами определяются магнитные свойства.

Если токи движутся беспорядочно, то магнитные поля, вызываемые ими, самокомпенсируются. Внешнее поле делает токи упорядоченными, поэтому формируется магнитное поле. Это является намагниченностью вещества.

Различные вещества можно разделить по свойствам взаимодействия с магнитными полями. Их разделяют на группы:

• Парамагнетики – вещества, имеющие свойства намагничивания в направлении внешнего поля, обладающие низкой возможностью магнетизма. Они имеют положительную напряженность поля. К таким веществам относят хлорное железо, марганец, платину и т. д.
• Ферримагнетики – вещества с неуравновешенными по направлению и значению магнитными моментами. В них характерно наличие некомпенсированного антиферромагнетизма. Напряженность поля и температура влияет на их магнитную восприимчивость (различные оксиды).
• Ферромагнетики – вещества с повышенной положительной восприимчивостью, зависящей от напряженности и температуры (кристаллы кобальта, никеля и т. д.).
• Диамагнетики – обладают свойством намагничивания в противоположном направлении внешнего поля, то есть, отрицательное значение магнитной восприимчивости, не зависящая от напряженности. При отсутствии поля у этого вещества не будет магнитных свойств. К таким веществам относятся: серебро, висмут, азот, цинк, водород и другие вещества.
• Антиферромагнетики – обладают уравновешенным магнитным моментом, вследствие чего образуется низкая степень намагничивания вещества. У них при нагревании осуществляется фазовый переход вещества, при котором возникают парамагнитные свойства. При снижении температуры ниже определенной границы, такие свойства появляться не будут (хром, марганец).

Рассмотренные магнетики также классифицируются еще по двум категориям:

• Магнитомягкие материалы. Они обладают низкой коэрцитивной силой. При маломощных магнитных полях они могут войти в насыщение. При процессе перемагничивания у них наблюдаются незначительные потери. Вследствие этого такие материалы используются для производства сердечников электрических устройств, функционирующих на переменном напряжении (асинхронный электродвигатель, генератор, трансформатор).
• Магнитотвердые материалы. Они обладают повышенной величиной коэрцитивной силы. Чтобы их перемагнитить, потребуется сильное магнитное поле. Такие материалы используются в производстве постоянных магнитов.

Магнитные свойства различных веществ находят свое использование в технических проектах и изобретениях.

Объединение нескольких магнитных веществ называется магнитной цепью. Они являются подобием электрических цепей и определяются аналогичными законами математики.

На базе магнитных цепей действуют электрические приборы, индуктивности, трансформаторы. У функционирующего электромагнита поток протекает по магнитопроводу, изготовленному из ферромагнитного материала и воздуху, который не является ферромагнетиком. Объединение этих компонентов является магнитной цепью. Множество электрических устройств в своей конструкции содержат магнитные цепи.

Похожие темы:

Магнитные рекорды / Хабр

Магниты такой конструкции (резистивные биттеровские магниты) остаются рабочими лошадками лабораторий сильных магнитных полей.

Основным потребителем самых сильных магнитов весь 20 век была наука. Термоядерные установки, ускорители, исследования на базе ядерного магнитного резонанса, нейтронная физика, охлаждение до температур ниже 1 кельвина и много еще чего требует как можно большего значения магнитной напряженности/индукции (при рассмотрении «силы» поля, можно считать эти величины синонимами).

Еще одним рекордным магнитом, о котором мы сегодня говорить не будем, является двойной диполь ускорителя БАК — из 1232 таких набрано его основное кольцо. Поле ~9 Т создается сверхпроводящим кабелем из NbTi охлажденным до 1,8К

Прежде чем перейти к конкретным конструкциям, стоит вспомнить, что энергия магнитного поля, сила его воздействие на электрические заряды и диамагнетики зависит от индукции B как квадрат. 2 атмосфер. Т.е. для конструктора магнита поле в 100 Т эквивалетно попытке создать баллон на 40000 атмосфер — крайне непростая задача. Отсюда же видно, что мощные магниты с большим рабочим объемом (как у ИТЭР) — это еще большая сложность, чем просто мощные магниты.

Еще одним необычным рекордом являются сверхпроводящие магниты немецкого стелларатора Wendelstein 7-X со сложнейшей геометрией.

Итак, начнем мы с определения некоторых координат. Для постоянных магнитов, которые выпускает промышленность, характерны значения поля от 0,01 до 0,5 Т, причем неодимовые магниты в 0,5 Т уже воспринимаются как “сильные”. Рекорд, который можно выжать из постоянных магнитов ~1,5 Т у самой поверхности.

В электрических машинах (двигателях, генераторах, трансформаторах) поле внутри железных магнитопроводов ограничивается насыщением железа, полями где-то в 1,8-2,2 Т. В воздушном зазоре типичного асинхронного двигателя вы увидите скорее всего поле 0,5-0,8 Т, для рекордных по энергомассовым характеристикам BLDC моторов (4-5 кВт/кг) — 1. ..1,2 Т.

Довольно оригинальным применением силы неодимовых магнитов является 19 кВт электродвигатель (на снимке — красный цилиндр), 2 таких крутят насосы окислителя и горючего на новом ракетном двигателе «Резерфорд» компании Rocket lab.

Где-то начиная с 1,5 Т обычные медные электромагниты начинают испытывать трудности, прежде всего с отводом тепла. Необходимость перемежать медь с трубками водяного охлаждения, а также растущее межвитковое напряжение вздувает размеры магнита гораздо быстрее, чем растет поле. Витки, которые располагаются дальше от рабочего объема вносят относительно небольшой вклад в поле, а значит ток в основном расходуется на нагрев магнита, а не на создание поля.

Медь

Однако с 1930х годов и почти до сих пор рекордные стационарные поля достигались в практически обычных водоохлаждаемых медных магнитах. Это так называемые Биттеровские магниты, представляющие собой медную пластинку свитую в спираль и имеющую хитрую систему продольных каналов охлаждения. 2), электрические мощности в 1,10 и даже 30 мегаватт, и расход охлаждающей воды в десятки и сотни литров в секунду. Первый магнит на 10 Т был пущен в 1936 году, и следующие 30 лет держал рекорд по стационарному полю.

Американские биттеровские магниты 60-х годов на 25 Тесла.

Эта конструкция магнитов затем неоднократно оптимизировалась, и на сегодня рекорд поля в таких магнитах доведен до 38,5 Т в китайской лаборатории CHMFL. Мощность магнита составила 28,5 МВт с расходом охлаждающей воды в 500 литров в секунду (кстати, похоже к мощности магнита надо добавить еще примерно такую же на насосы, которые прокачивают эту воду через магнит). Ток около 36 тысяч ампер. При этом рекордное поле достигается в объеме диаметром всего 32 мм и длинной около 70 мм.

Китайский рекордный резистивный магнит — один заход спирали соленоида (из сплава CuAg), разрез и набор коаксиальных катушек.

Резистивные магниты сегодня подошли к лимитам возможностей материалов, и максимальное доступное поле в них растет в основном экстенсивно — за счет наращивания мощности системы питания и охлаждения, увеличения количества катушек. Подобные магниты сегодня в основном используются для изучения очень разнообразных физических явлений в небольших образцах, зачастую при низкой температуре. Поэтому такие магниты работают в центрах коллективного использования, когда физики привозят свои образцы и аппаратуру, устанавливают ее на магнит и измеряют нужные им величины. Для маленьких образцов вполне удобно использовать магниты с небольшим просветом, типа 20-30 мм.

Верхушка биттеровского магнита на 30 Т без крышки. Здесь видно отверстие исследовательской камеры и щели для подачи охлаждающей воды.

Однако есть еще одно применение больших магнитных полей сегодня — это ЯМР-томография, т.е. построение карт плотности тканей за счет взаимодействия водорода с радиоизлучением в сильном магнитном поле. Чем выше поле — тем большее пространственное разрешение системы. Для таких систем нужен довольно большой рабочий объем магнита а также высокая гомогенность поля. Исследования в области сверхпроводимости в свою очередь требуют криостатов, которые с трудом помещаются в диаметр 32 мм, да и поле для некоторых сверхпроводников нужно больше.

Немножко забегая вперед — сверхпроводящий ЯМР-томограф со сверхвысоким полем (21Т), просветом 110 мм и пример получаемого изображения с разрешением в 26 мкм

Поэтому с 80х годов 20 века появляется направление гибридных магнитов, идея которых заключается в том, чтобы поместить биттеровский магнит внутрь сверхпроводящего, поля которых сложатся. Это позволяет поднимать поле и дальше без роста и без того монструозных требований по мощности и расходу охлаждающей воды.

Гибриды

Вставка магнита Биттера внутрь сверхпроводящего означает, что последний должен иметь рабочий просвет в 400-800 мм, т.е. значительно больше, чем рекорды, которые мы видели до этого. Магниты с большими рабочими объемами но меньшим полем пришли в лаборатории сильных магнитных полей от разработчиков токамаков, где в конце 70х были созданы сверхпроводящие магниты на основе холодных сверхпроводников — ниобата олова и титана. В середине 80х в французской лаборатории сильных магнитных полей LNCMI создают гибридный магнит из 11Т сверхпроводящего и 22Т биттеровского с общим полем в 31Т, а в 2000 году американская National MagLab запускает установку гибридом с полем в 45Т, которая является рекордной до сих пор среди всех магнитов с постоянным полем.

Корпус всего магнита (слева) и криостата (справа)

Разрез гибридного магнита по криостату. Кстати, конструкция внешнего сверхпроводящего магнита, спроектированная для этой установки затем была использована еще в трех рекордных магнитах.

45 тесловый гибрид использует три внешних сверхпроводящих магнита и 4 внутренних резистивных типа “Биттер-флорида”. Резистивная часть потребляет 29 мегаватт при токе 74 кА и создает поле в 31 Т. Сверхпроводящая часть магнита создает поле в 14 Т и состоит из внешних обмоток из NbTi и внутренних из Nb3Sn, работает на токе в 8 кА при температуре 4,2 К. Просвет криостата сверхпроводящего магнита — 500 мм.

Сверхпроводящий внешний магнит гибрида на 45Т

И внутренний биттеровский магнит. Так 2,5 метра корпуса превращается в 32 мм рабочей камеры.

Для сравнения, напомню, что тороидальный магнит ИТЭР имеет ток проводинка в 68 кА, поле 12,8 Т при просвете 9000х7000 мм, т.е. можно представить, насколько далеко ИТЭР двинул вперед технологии низкотемпературных сверхпроводящих магнитов.

Кстати, в лабораторных магнитах используют проводник с гораздо меньшим током, наматывая больше витков — это упрощает систему питания да и сам проводник. Обратной стороной этого является бОльшие электрические напряжения в системе, когда сверхпроводник внезапно переходит в нормальное состояние.

Кроме ИТЭР эти технологии двинулись вперед с появлением промышленных высокотемпературных сверхпроводников. Если низкотемпературные СП в принципе не позволяют создать поля выше 22 Т, т.е. они могут быть только частью рекордного магнита, то для ВТСП этот лимит расширяет до как минимум 45 Т.

Зависимость критической плотности тока от поля у разных сверхпроводников. Кстати, вы задумывались когда-нибудь, что за оборудование используется для построения этих диаграмм и почему они упираются в 45Т?

Сегодня новое направление создания рекордных магнитов — это полностью сверхпроводящие и сейчас все ведущие лаборатории мира (Китай, Нидерланды, Франция, США)проектируют СП-магниты на 30+ Т. Здесь тоже пока впереди всех флоридская MagLab, где началась сборка полностью сверхпроводящего магнита на 32 Т. Здесь 15 Т будет создаваться внешними магнитами из NbTi и Nb3Sn, а еще 17 — двухслойным ВТСП магнитом из YBCO лент. “Высокотемпературные” сверхпроводники здесь используются как имеющие гораздо более высокие критические поля при температуре жидкого гелия, чем “низкотемпературные”.

Проект полностью сверхпроводящего магнита на 32Т

Технологии данного магнита потребовали почти 10 лет разработок, основные проблемы лежали в области очень высоких пондеромоторных сил со стороны мощного магнитного поля на витки с током. Механические напряжение в YBCO катушках достигает 700 МПа — здесь, кстати, хорошо помогает то, что ВТСП-лента по сути в основном состоит из никелевого сплава с высокими прочностными характеристиками — медь такие напряжения не выдерживает.

НИОКР высокопольного ВТСП магнита.

Второй класс проблем связан с аварийной потерей сверхпроводящего состояния, и вывода тока из катушек. В частности, чтобы избежать пережога из-за медленного распространения нормальной зоны в катушки встроены нагреватели, которые при обнаружении перехода прогревают всю катушку, так чтобы энергия поля выделялась более равномерно.

Буквально недавно была изготовлена внутренняя рабочая катушка из ВТСП ленты, скоро можно ожидать запуска и сборки магнита.

Этот магнит будет обладать “холодным” рабочим объемом, и хорошо подойдет для изучения конденсированных состояний материи и квантовых эффектов в твердом теле, при этом по эксплуатационным расходам это совершенно другой класс устройств, в частности криостат, система криоснабжения и внешний СП-магнит из НТСП являются серийными изделиями, выпускаемымим фирмой Oxford Instruments.

Вообще oxford instruments — крупнейший поставщик сверхпроводящих магнитов, в основном для всякого научно-лабораторного применения на поля 3-15Т. В проекте ИТЭР эта фирма, например, поставляет магниты на 6Т для гиротронов

Вообще прежде чем перейти к следующим рекордсменам, хочется сказать о нескольких применениях таких магнитов за пределами просто предоставления стенда с высоким магнитыми полем.

Одним из основных прикладных потребителей серийных высокополевых магнитов являются ЯМР-спектрометры, рабочий инструмент химиков. Фирма Bruker, в частности, серийно производит спектрометры с полем до 23,5Т (у таких установок, кстати, есть довольно большие проблемы с экранированием такого поля от окружающих людей и предметов).

Исторический рост частоты ЯМР-спектрометров, что позволяет улучшать качество ЯМР-спектров.

Вторым серийным потребителем являются ЯМР-томографы высокого разрешения, которые применяются в биологических и нейробиологических исследованиях. Здесь поля доходят до 21Т. Наконец, чуть менее прикладным потребителем являются центры с нейтронными источниками, один из методов исследования магнитно-квантовых явлений — это изучение рассеяния нейтронов на материи в сильном магнитном поле, а также холодильники для субмикрокельвиновых температур, требующие полей от 8 до 20 Т.

Импульсные магниты

Основные инженерные проблемы создания высокопольных магнитов — теплоотвод и прочность — сильно облегчаются, если перейти от постоянного магнитного поля к импульсному. 2.

В сочетании с силовым подкреплением в виде стальной матрицы и захолаживанием жидким азотом (для снижения сопротивления, что уменьшает потребное напряжение, что облегчает изоляцию в таком магните) в 2012 году импульсные медные магниты достигли 101,2 Т в течении 1 миллисекунды — это значение на сегодня является рекордом (и принадлежит оно коллаборации американской ядерной оружейной лаборатории LANL и флоридской MagLab).

Видео про достижение рекордного значения поля в 101,2 Т. Впрочем, видно тут мало что, да и вообще такое ощущение, что конструкция магнита засекречена, известны только общие значения

Такое значение достигается также с помощью нескольких вложенных катушек, внешние из которых дают длинный импульс (около 2 секунд) амплитудой до 45 Т, а внутренние — короткий импульс в 65 Т. Такая схема позволяет выдерживать напряжения в проводнике за пределом текучести материалов.

Интересно, что мощность такого магнита достигает нескольких гигаватт.

Генератор, который закорачивают на внешние обмотки магнита для получения рекордных импульсных полей.

К сожалению, пока не видно каких-то путей по заметному увеличению значения поля в многоразовой установке. Однако если разрушение установки нам не страшно, то 101 Т — далеко не предел.

Самым простым вариантом тут является кусок меди, свернутый в виток, на который подключается высоковольтные конденсаторы. Такая схема позволяет получить и 300 и 400 тесла, правда на очень короткое время (порядка микросекунды) в объеме нескольких кубических миллиметров, что для экспериментатора, который занимается изучением топологии поверхностей Ферми в твердых телах, например, является довольно сложными ограничениями.

Импульс поля на одноразовом магните.

Довольно элегантный выход из этих ограничений был найден еще в 50х годах путем изобретения взрывомагнитных генераторов. Здесь затравочное магнитное поле в 10-20 Т сжимается до 2800 (!)Т. Делается это с помощью металлического цилиндрического лейнера, который с помощью цилиндрической взрывной волны от заряда взрывчатки коллапсирует к своей оси. При этом продольное магнитное поле увеличивается примерно в 100-200 раз. По сравнению с предыдущей схемой во взрывомагнитном генераторе можно получить чуть большее время импульса магнитного поля, и чуть бОльший объем для образца, правда ценой гораздо более сложной постановки эксперимента.

Взрывомагнитный генератор и его принципиальная схема.

Еще в 50х годах с помощью ВМГ были измерены разнообразные характеристики материалов в экстремальном магнитном поле — проводимость, вращение поляризации (эффект фарадея), сжатие магнитного поля ядра атома и т.п. Еще одним интересным результатом является возможность ускорения такими магнитными полями металлических объектов до скоростей порядка 100 км/с.

Ограничения по полю у взрывомагнитных генераторов в свою очередь опять довольно фундаментально и связано с давлением магнитного поля, которое достигает десятков мегабар и останавливает металлический лейнер. 2 для вещества в 10000 раз плотнее свинца. Наблюдения за магнетарами (и обычными нейтронными звездами, поля которых в тысячи раз меньше) позволяют лучше понять поведения материи и пространства в подобных условиях, дополняя лабораторные исследования рекордными магнитами.

Необычный сверхпроводящий магнит разработали для ЦКП СКИФ

От качества магнитного поля в ондуляторе зависит качество излучения, которое получат пользователи на экспериментальных станциях, а, следовательно, и результаты их исследований. В физике точность магнитного поля в ондуляторе выражается в общепринятой величине — фазовой ошибке. Чем она меньше, тем выше яркость излучения. Среднеквадратичная ошибка три градуса вполне приемлема для многих экспериментов.

«Сверхпроводящие катушки ставятся крест-накрест под углом 90 градусов, таким образом, выходящее, как обычно, вверх магнитное поле из нижнего ряда катушек сталкивается с противоположно направленным магнитным полем из верхнего ряда катушек, — рассказывает аспирант ИЯФ СО РАН Павел Викторович Каноник. — Встретившись, ни одно из этих полей уже не может замкнуться на самом себе, поэтому начинает искать альтернативное направление. Желание магнитного поля найти способ замкнуться создает добавочную магнитную компоненту — поперечную, что, в свою очередь, создает магнитное поле, вращающееся по спирали. Ондулятор называется эллиптическим, потому что поперечная компонента магнитного поля на 30 % меньше продольной, так что общее магнитное поле имеет форму растянутого круга, эллипса».​

Вид синхротронного излучения, при котором фотоны закручиваются по спирали, необходим пользователям для работы с методом рентгеновского магнитного дихроизма. Он позволяет изучать вещества со сложной магнитной структурой, например, редкоземельные элементы, которые используются в различных отраслях техники: в радиоэлектронике, приборостроении, атомной и химической промышленности, в металлургии. Так на основе элементов неодима, иттрия, самария и других получают сплавы с рекордными магнитными свойствами для создания постоянных магнитов огромной мощности. Также современное материаловедение активно занимается созданием новых полифункциональных материалов с заданными магнитными свойствами — молекулярных магнетиков, которые обладают низкой плотностью, механической гибкостью, высокой намагниченностью, низкой магнитной анизотропией и др. Одна из основных областей применения таких материалов — молекулярная электроника, занимающаяся разработкой компактных устройств со сверхъемкой магнитной памятью.

«Некоторые вещества, например, редкоземельные элементы, имеют очень сложную магнитную структуру, — рассказывает советник дирекции ИЯФ СО РАН, доктор физико-математических наук Николай Александрович Мезенцев. — Для того чтобы при помощи рентгеновского излучения получать информацию только о ней, нужно уметь отделять рассеяние излучения на магнитных моментах от остальной информации — рассеяния на электронах атомов, электрическом поле ядер вещества — в данном случае ненужной. Это можно сделать при помощи переключения поляризации излучения в ондуляторе. Быстро меняя поляризацию с левой на правую и наоборот, а потом вычитая полученные результаты, мы получаем информацию только о взаимодействии фотонов с магнитным полем. Конструкция нашей системы, состоящая из двух эллиптических ондуляторов с левой и правой спиралью поля и быстрых корректоров между ними, сдвигающих орбиту летящих электронов так, что излучение экспериментатору идет то с левой, то с правой поляризацией, позволяет это делать».

«На данный момент мы создали прототип ондулятора и получили первые экспериментальные результаты — продемонстрировали эллиптическое магнитное поле. В будущем он может быть установлен на экспериментальных станциях ЦКП СКИФ для работы с методом рентгеновского магнитного дихроизма — запрос от пользователей уже есть, и они будут довольны, ведь ИЯФ СО РАН известен во всем мире производством сверхпроводящих вигглеров, которые генерируют СИ с нужными характеристиками», — добавляет Павел Каноник.

 Фото предоставлено П. В.  Каноником

Сверхмощный магнит сделали при помощи петельки из фольги и импульсного лазера. Он в сотни раз сильнее обычных магнитов, но намного меньше их и работает очень недолго — Наука

Поле в несколько тесла соответствует медицинскому томографу. Такие поля могут притягивать все железные и стальные предметы в радиусе свыше метра, поэтому эксплуатировать их нужно очень осторожно. Разделить два таких магнита без специальных инструментов практически невозможно.

Поля в десять тесла и выше получают в больших электромагнитах, они нужны для того, чтобы управлять пучками элементарных частиц в ускорителях типа Большого адронного коллайдера. Поля еще мощнее вне микроскопических объемов получить практически невозможно. Этому мешают как технические ограничения (катушку разрывает сила Ампера), так и фундаментальные физические законы.

«В силу закона сохранения энергии увеличение силы поля без возрастания затрат энергии потребует уменьшения занимаемого им объема, — комментируют исследователи. — А большая концентрация энергии приводит к большому давлению и, как следствие, малому времени жизни таких полей».

Сегодня физики знают несколько методов получения магнитных полей, и один из самых перспективных основан на использовании мощных лазерных импульсов.  Тем не менее ученые непрерывно ищут способ создать как можно более экстремальные поля наиболее простым способом. Обычно в качестве инструмента для этого физики рассматривают самые большие петаваттные лазерные установки. Впрочем, во Вселенной можно найти поля на много порядков мощнее, например, около вращающихся нейтронных звезд, но они недоступны для современных земных технологий.

Авторы новой статьи предложили использовать для создания магнитного поля очень короткий, продолжительностью в десятки фемтосекунд (1 фс = 10^–15 секунды) лазерный импульс, направленный на специальным образом изогнутую петлю из тонкой фольги. Объем, который ограничивает эта петля, составляет всего несколько микрометров в поперечнике, но именно благодаря компактному размеру взаимодействие излучения с металлом приводит к появлению очень мощного магнитного поля. В ходе работы ученые смоделировали несколько разных ситуаций — с разной формой петли и с разной продолжительностью лазерного импульса. Расчеты показали, что индукция магнитного поля для рассмотренных параметров может достигать семи тысяч тесла.

Мощное поле в рассмотренной системе возникает за счет тока, который создают покидающие металл электроны. Лазерный импульс выбивает электроны из одной пластины конденсатора на другую так, что на облучаемой пластине создается недостаток, а на тыльной — избыток электронов. Конденсатор замкнут проводником, через который система пытается как можно быстрее переместить заряд для того, чтобы прийти в равновесие. Ток получается при этом настолько сильным, что микроскопическая петля на очень короткое время становится на порядки более мощным магнитом, чем массивные устройства с толстыми сверхпроводящими кабелями.

Физики отмечают, что для реализации такой схемы лучше всего подходят компактные, так называемые настольные фемтосекундные лазеры. Как рассказал «Чердаку» один из авторов исследования Федор Корнеев, такие экстремально сильные поля можно применять не только стандартным для них образом, например для управления быстрыми частицами, генерации излучения или стабилизации плазмы, но и при исследовании высокоэнергетических астрофизических явлений в микрообъемах около фокуса лазерного пучка.

 Алексей Тимошенко

МАГНИТНОЕ Поле | Topcon Positioning Systems, Inc.

(+) (+) Албания (+355) Алжир (+213) Андорра (+376) Ангола (+244) Антигуа и Барбуда (+1268) Аргентина (+54) Армения (+374) ) Австралия (+61) Австрия (+43) Азербайджан (+994) Багамы, (+1242) Бахрейн (+973) Бангладеш (+880) Барбадос (+2146) Беларусь (+375) Бельгия (+32) Белиз ( +501) Бенин (+229) Бутан (+975) Боливия (+591) Босния и Герцеговина (+387) Ботсвана (+267) Бразилия (+55) Бруней (+673) Болгария (+359) Буркина-Фасо (+226) ) Бирма (+95) Бурунди (+257) Камбоджа (+855) Камерун (+237) Канада (+1) Кабо-Верде (+238) Центральноафриканская Республика (+236) Чад (+235) Чили (+56) Китай (+86) Колумбия (+57) Коморские острова (+269) Конго (Браззавиль) (+242) Конго (Киншаса) (+242) Коста-Рика (+506) Кот-д’Ивуар (+225) Хорватия (+385) Кипр (+

Topcon TotalCare :: МАГНИТНОЕ поле

MAGNET System of Solutions — Видео с концепцией учетной записи компании (07 мин 23 сек)

Эффективность

MAGNET Field — это интуитивная эффективность. Независимо от того, работаете ли вы в своей хостинговой сети GNSS в реальном времени или в глуши, программа сбора данных MAGNET Field — это современное и простое в использовании решение.

Миграция

Предлагая впечатляющую библиотеку поддерживаемых форматов файлов, ваши текущие или исторические сторонние данные можно быстро импортировать, проверить и продолжить.

Возможности подключения

Как уже упоминалось, MAGNET Field предоставляет возможность войти в систему и подключиться к вашей учетной записи компании MAGNET.Благодаря подключению к личному, безопасному и надежному облачному хранилищу вашей компании вы можете легко загружать свои полевые работы. Эти полевые работы сразу же становятся доступными для всех других пользователей компании MAGNET. ..полевой компонент совместного цифрового картографирования!

Визуальный

На экранах «Разбивка» (навигация), «Топография» (сбор данных) и «Карта» пользователи могут нажать и включить в качестве фона названия улиц и / или спутниковые изображения. Поддерживаемая фоновая карта, созданная на базе Microsoft Bing ™, доступна одним касанием.

Объемные отчеты

Посредством быстрой двухэтапной последовательности пользователи могут создать трехмерную поверхность на основе своих полевых измерений, при желании затем нарисовать контурные линии на этой поверхности и закончить составлением отчета об объеме, все еще находясь на месте проекта. Полученный в результате отчет об объеме можно немедленно отправить в облако и поделиться им / сообщить другим в любой точке мира или просто обратно в ваш офис.

Code Drive Linework

Благодаря быстрой стандартизации новой или существующей библиотеки кодов компании, MAGNET Field будет использовать точные данные о цвете, слое, символе, типе линий и атрибутах, как и в вашем программном обеспечении САПР.По мере проведения полевых измерений они автоматически создают трехмерные линии. Полученные линии можно затем экспортировать в большую библиотеку форматов файлов.

Вызов ввода данных
