Вместо привычного нам цилиндра в этой паровой машине была сфера. Полая сфера, внутри которой все и происходило.

В сфере вращался и колебался диск, на каждой из сторон которого «перекидывались» туда-сюда четвертинки шара. Как видите, на словах это объяснить невозможно, поэтому гифка:

чуть помедленнее, гифка

Красные стрелки — подача свежего пара, синие — выпуск отработанного.

Валы размещались под углом 135 градусов друг к другу. Пар через отверстие в четвертинке поступал под прижатую к диску плоскость, расширялся (производя полезную работу) и после поворота четвертинки выходил через то же отверстие. Четверти, таким образом, выполняли функции клапанов подачи/удаления пара. Болтающийся диск делал то, что в обычной паровой машине делает поршень. А кривошипно-шатунного механизма не было вовсе, потому не надо было преобразовывать возвратно-поступательное движение во вращательное.

Главный узел:

Пока по одну сторону четвертинки происходил рабочий ход (расширение пара), по другую ее сторону производился холостой ход (выпуск отработанного пара).

По ту сторону диска происходило то же самое со сдвигом по фазе на 90 градусов. Из-за взаимного положения четвертинок диску придавалось вращение и колебания.

По сути, это была карданная передача с внутренним источником энергии. Зеленый диск-крестовина карданной передачи совершает такие же вращательно-колебательные движения:

Вращение передавалось на два вала, выходящие из мотора. Снимать энергию можно было с обоих, но на практике, судя по рисункам, для привода использовали один.

Как отмечал французский журнал «La Nature» 1884-го года, сферический двигатель допускал повышенные по сравнению с поршневыми собратьями скорости вращения и, следовательно, хорошо подходил в качестве привода электрогенератора.

Двигатель обладал низкими уровнями шума и вибрации и был очень компактен. Мотор с внутренним диаметром шара 10 см и частотой вращения 500 об/мин при давлении пара 3 атм выдавал 1 лошадиную силу, при 8,5 атм — 2,5 л.с. Самая же большая модель диаметром 63 см обладала мощностью в 624 «лошадки».

Но. Сферический мотор был сложен в изготовлении, требовал больших расходов пара. Он выпускался и некоторое время реально эксплуатировался в качестве привода генераторов в британском флоте и на железных дорогах Great Eastern Railway (устанавливался на паровой котел и служил для электроосвещения вагонов). Однако из-за указанных недостатков не прижился.

P.S. Необходимо заметить, что изобретатель сферического коня двигателя Бошам Тауэр (Beauchamp Tower) не пропал для инженерии.

Судя по всему, он был первым, кто наблюдал «масляный клин» в подшипниках скольжения и измерял давления в нем. Т.е. современное машиностроение пользуется исследованиями мистера Тауэра до сих пор.

Почерпнуто здесь и там.

Двигатель своими руками паровой: подробное описание, чертежи

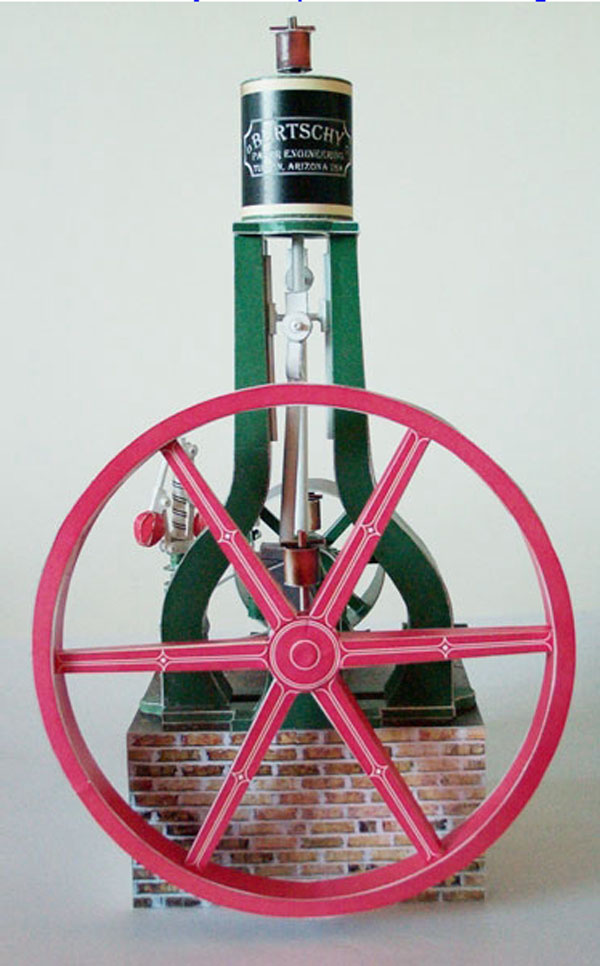

Паровой двигатель начал свою экспансию еще в начале 19-го века. И уже в то время строились не только большие агрегаты для промышленных целей, но также и декоративные. В большинстве своем их покупателями были богатые вельможи, которые хотели позабавить себя и своих детишек. После того как паровые агрегаты плотно вошли в жизнь социума, декоративные двигатели начали применяться в университетах и школах в качестве образовательных образцов.

Паровые двигатели современности

В начале 20-го века актуальность паровых машин начала падать. Одной из немногих компаний, которые продолжили выпуск декоративных мини-двигателей, стала британская фирма Mamod, которая позволяет приобрести образец подобной техники даже сегодня. Но стоимость таких паровых двигателей легко переваливает за две сотни фунтов стерлингов, что не так и мало для безделушки на пару вечеров. Тем более для тех, кто любит собирать всяческие механизмы самостоятельно, гораздо интереснее создать простой паровой двигатель своими руками.

Устройство двигателя очень простое. Огонь нагревает котел с водой. Под действием температуры вода превращается в пар, который толкает поршень. Пока в емкости есть вода, соединенный с поршнем маховик будет вращаться. Это стандартная схема строения парового двигателя. Но можно собрать модель и совершенно другой комплектации.

Что же, перейдем от теоретической части к более увлекательным вещам. Если вам интересно делать что-то своими руками, и вас удивляют столь экзотичные машины, то эта статья именно для вас, в ней мы с радостью расскажем о различных способах того, как собрать двигатель своими руками паровой. При этом сам процесс создания механизма дарит радость не меньшую, чем его запуск.

Метод 1: мини-паровой двигатель своими руками

Итак, начнем. Соберем самый простой паровой двигатель своими руками. Чертежи, сложные инструменты и особые знания при этом не нужны.

Для начала берем алюминиевую банку из-под любого напитка. Отрезаем от нее нижнюю треть. Так как в результате получим острые края, то их необходимо загнуть внутрь плоскогубцами. Делаем это осторожно, чтобы не порезаться. Так как большинство алюминиевых банок имеют вогнутое дно, то необходимо его выровнять. Достаточно плотно прижать его пальцем к какой-нибудь твердой поверхности.

На расстоянии 1,5 см от верхнего края полученного «стакана» необходимо сделать два отверстия друг напротив друга. Желательно для этого использовать дырокол, так как необходимо, чтобы они получились в диаметре не менее 3 мм. На дно банки кладем декоративную свечку. Теперь берем обычную столовую фольгу, мнем ее, после чего оборачиваем со всех сторон нашу мини-горелку.

Мини-сопла

Далее нужно взять кусок медной трубки длиной 15-20 см. Важно, чтобы внутри она была полой, так как это будет наш главный механизм приведения конструкции в движение. Центральную часть трубки оборачивают вокруг карандаша 2 или 3 раза, так, чтобы получилась небольшая спираль.

Теперь необходимо разместить этот элемент так, чтобы изогнутое место размещалось непосредственно над фитилем свечки. Для этого придаем трубке формы буквы «М». При этом выводим участки, которые опускаются вниз, через проделанные отверстия в банке. Таким образом, медная трубка жестко фиксируется над фитилем, а ее края являются своеобразными соплами. Для того чтобы конструкция могла вращаться, необходимо отогнуть противоположные концы «М-элемента» на 90 градусов в разные стороны. Конструкция парового двигателя готова.

Запуск двигателя

Банку размещают в емкости с водой. При этом необходимо, чтобы края трубки находились под ее поверхностью. Если сопла недостаточно длинные, то можно добавить на дно банки небольшой грузик. Но будьте осторожны — не потопите весь двигатель.

Теперь необходимо заполнить трубку водой. Для этого можно опустить один край в воду, а вторым втягивать воздух как через трубочку. Опускаем банку на воду. Поджигаем фитиль свечки. Через некоторое время вода в спирали превратится в пар, который под давлением будет вылетать из противоположных концов сопел. Банка начнет вращаться в емкости достаточно быстро. Вот такой у нас получился двигатель своими руками паровой. Как видите, все просто.

Модель парового двигателя для взрослых

Теперь усложним задачу. Соберем более серьезный двигатель своими руками паровой. Для начала необходимо взять банку из-под краски. При этом следует убедиться, что она абсолютно чистая. На стенке на 2-3 см от дна вырезаем прямоугольник с размерами 15 х 5 см. Длинная сторона размещается параллельно дну банки. Из металлической сетки вырезаем кусок площадью 12 х 24 см. С обоих концов длинной стороны отмеряем 6 см. Отгибаем эти участки под углом 90 градусов. У нас получается маленький «столик-платформа» площадью 12 х 12 см с ногами по 6 см. Устанавливаем полученную конструкцию на дно банки.

По периметру крышки необходимо сделать несколько отверстий и разместить их в форме полукруга вдоль одной половины крышки. Желательно, чтобы отверстия имели диаметр около 1 см. Это необходимо для того, чтобы обеспечить надлежащую вентиляцию внутреннего пространства. Паровой двигатель не сможет хорошо работать, если к источнику огня не будет попадать достаточное количество воздуха.

Основной элемент

Из медной трубки делаем спираль. Необходимо взять около 6 метров мягкой медной трубки диаметром 1/4-дюйма (0,64 см). От одного конца отмеряем 30 см. Начиная с этой точки, необходимо сделать пять витков спирали диаметром 12 см каждая. Остальную часть трубы изгибают в 15 колец диаметром по 8 см. Таким образом, на другом конце должно остаться 20 см свободной трубки.

Оба вывода пропускают через вентиляционные отверстия в крышке банки. Если окажется, что длины прямого участка недостаточно для этого, то можно разогнуть один виток спирали. На установленную заранее платформу кладут уголь. При этом спираль должна размещаться как раз над этой площадкой. Уголь аккуратно раскладывают между ее витками. Теперь банку можно закрыть. В итоге мы получили топку, которая приведет в действие двигатель. Своими руками паровой двигатель почти сделан. Осталось немного.

Емкость для воды

Теперь необходимо взять еще одну банку из-под краски, но уже меньшего размера. В центре ее крышки сверлят отверстие диаметром в 1 см. Сбоку банки проделывают еще два отверстия — одно почти у дна, второе — выше, у самой крышки.

Берут два корка, в центре которых проделывают отверстие с диаметров медной трубки. В один корок вставляют 25 см пластиковой трубы, в другой — 10 см, так, чтобы их край едва выглядывал из пробок. В нижнее отверстие малой банки вставляют корок с длинной трубкой, в верхнее — более короткую трубку. Меньшую банку размещаем на большой банке краски так, чтобы отверстие на дне было на противоположной стороне от вентиляционных проходов большой банки.

Результат

В итоге должна получиться следующая конструкция. В малую банку заливается вода, которая через отверстие в дне вытекает в медную трубку. Под спиралью разжигается огонь, который нагревает медную емкость. Горячий пар поднимается по трубке вверх.

Для того чтобы механизм получился завершенным, необходимо присоединить к верхнему концу медной трубки поршень и маховик. В итоге тепловая энергия горения будет преобразовываться в механические силы вращения колеса. Существует огромное количество различных схем для создания такого двигателя внешнего сгорания, но во всех них всегда задействованы два элемента — огонь и вода.

Кроме такой конструкции, можно собрать паровой двигатель Стирлинга своими руками, но это материал для совершенно отдельной статьи.

Паротрайк своими руками «Назад в Будущее»

Дорогие посетители сайта «SAMODELKINDRUG» в представленной вашему вниманию статье речь пойдет о средстве передвижения на паровой тяге. Отправимся мы с вами «Назад в Будущее» , а поможет нам в этом Умелец из Советского района и его канал на Ютубе.  А именно что же удалось сделать парню, так вот сделал он с друзьями «ПАРОТРАЙК» то есть трайк с паровым двигателем. Все запчасти, узлы и агрегаты, взяты из металлолома, покупались только манометр и полуоборотные краны.                                                          За основу были взяты наработки прошлого столетия, когда паровые машины были «двигателем прогресса» Принцип работы парового двигателя давольно таки прост) Основой является котел с водой, при нагревании которого выделяется водяной пар, создается избыточное давление которое по паропроводу поступает в цилиндр и толкает поршень, а он в свою очередь толкает маховик или же сразу колесо, затем поршень доходит до определенной точки где находится клапан сброса и через него пар выходит на ружу, тем самым освобождая камеру цилиндра для следующей порции пара.

Для наглядности давайте рассмотрим простую схему (паровоза) Так же вот еще одна схемка для большей наглядности, хотя здесь тоже самое. Как видно с чертежа, все довольно просто, только автор сделал свой котел в сравнении с паровозом, как бы миниатюрным, для чего ему понадобились отработанные газовые баллоны бытового применения, с толщиной стенки 4 мм, рабочее давление при котором трайк сможет спокойно двигаться и развивать скорость 3-4 bar

Опять же немного вернемся к истории, в самом начале развития паровых двигателей, инженеры пытались создать самодвижущееся экипажи и вот что у них получалось.

Постепенно данное направление получило поддержку среди общественности и началось развитие.  И вот уже более современный экипаж на паровой тяге, более менее похож уже на автомобиль.

И так основу составляет естественно паровой котел, в котором вода приобретает парообразное состояние, а затем поступает по трубам к поршням.

 Нагретый пар далее поступает в цилиндры и толкает поршень. Поршень двигает в свою очередь маховик или колесо.    С работой парового двигателя и устройством котла все предельно ясно, теперь рассмотрим, как автор создавал свой «ПАРОТРАЙК»  Для начала была сделана рама, с расчетом на три колеса (трайк) Колеса использованы от мотоцикла «Урал»а так же передки. Рулевое управление от «ВАЗ»  Один поршень с гильзой использован от дизельного трактора, объемом более 2.5 л, а второй расточенный от мотоцикла «Минск» Далее на полученную раму установлен котел и подсоединен трубками к цилиндрам. Вот такое вот путешествие «Назад в Будущее»  😉  Парень Молодчина!!! Пожелаем ему дальнейших творческих успехов!!!

Так же автор предоставляет еще одно видео где он отвечает на вопросы подписчиков, тоже довольно интересная и увлекательная информация.

Стоит призадуматься, глядя на изобретения автора, ведь топливный кризис уже не за горами, да и цены на бензин только повышаются с каждым годом.

Используя в качестве средства передвижения данный трайк, можно избавиться от бензиновой зависимости, только подкидывай дровишки в топку 😉 Больше информации и видео на канале автора  Techno Rebel

Дорогие друзья, спасибо за ваше внимание!

Источник



Паровая машина. Чертежи и вопросы постройки. Часть 2. / Мастерские / В помощь стим-мастеру / Коллективные блоги / Steampunker.ru

в книге О.Курти «Постройка моделей судов», которую полностью можно скачать тут depositfiles.com/files/3b9jgisv9 есть пара интересных чертежей машин для привода моделей пароходов.
Вот они:

ПАРОВАЯ МАШИНА С КАЧАЮЩИМСЯ ЦИЛИНДРОМ ПРОСТОГО ДЕЙСТВИЯ И ПАРОРАСПРЕДЕЛИТЕЛЬНОЙ ПЛИТОЙ (С КЛАПАННЫМ УПРАВЛЕНИЕМ)

Машины этого типа наиболее часто применяют в судомоделизме (рис. 562, а, b). Обычно детали изготовляют из латуни; цилиндр, чтобы не смазывать, — из фосфористой бронзы, а поршень — из стали. Крепят машину на квадратном или прямоугольном фунда­менте в зависимости от места установки в корпусе.

На фундамент ставят L-образную стойку, к которой прикрепляют парораспреде­лительную плиту с отверстиями (окнами) для впуска и выпуска пара. Эти окна располагают по дуге, длина которой равна круго­вому пути, проходимому качающимся цилиндром. Цилиндр выпол­няют из куска латунной трубки и припаивают к опорной плите. Посредине плиты и цилиндра имеется отверстие, через которое впускается и выпускается пар. Болт в плите, служащий осью ка­чания цилиндра, имеет пружину. Ее натяжение регулируется гайкой, благодаря чему удается достичь хорошего прилегания опорной плиты к парораспределительной плите.
В поршень, изготовленный из круглого куска бронзы, ввинчи­вают шток и присоединяют его к мотылю болтом с гайкой.
Приводной вал выполняют из круглого стерженька латуни, на концах которого делают нарезку. Один конец вала ввертывают в мотыль, затем вал пропускают через пустотелый винт, поддержи­вающий его в L-образной стойке, а на второй конец навинчивают маховик.
Паровые трубки для подвода и отвода пара делают из латунных или медных трубок и крепят к небольшим штуцерам, которые, в свою очередь, припаяны к парораспределительной плите.

Детали паровой машины такого типа имеют следующие средние размеры:
цилиндр: внутренний диаметр — 12—15 мм, длина — 30— 45 мм;
стойка: высота — 40—60 мм, ширина — 40—50 мм;
маховик: диаметр — 35—45 мм, толщина — 12—15 мм;
трубопроводы: 5хб мм (внутренний и внешний диаметры).
На рис. 562, c и d приведена паровая машина, подобная опи­санной, но с цилиндром двойного действия, поэтому на парорас­пределительной плите просверлены еще два небольших отверстия для впуска и выпуска пара, а на цилиндре — второе небольшое отверстие.

Рис. 562. Паровая машина с качающимся цилиндром для модели: a) -конструктивный чертеж; b) – вид по деталям; c) – вид машины с цилиндром двойного действия; d) – принципиальная работа машины с цилиндром двойного действия.

1 – фундаментная плита; 2 – стойка; 3 – плита парораспределительных окон; 4 – деталь крепления впускной и выпускной трубок; 5 – опорная плита крепления цилиндра; 6 – цилиндр; 7 – крышка цилиндра; 8 – поршень; 9 – шток; 10 – мотыль; 11 – пустотелый винт; 12 – приводной вал; 13 – маховик; 14 – пружина с гайкой; 15 – трубка для подвода пара; 16 – трубка для отвода пара; 17 – штуцер для соединения с трубкой подвода пара от котла; 18 – контрольный болт на цилиндре; 19 – выход пара; 20 – подвод пара.

ПАРОВАЯ МАШИНА С НЕПОДВИЖНЫМ ЦИЛИНДРОМ ПРОСТОГО ДЕЙСТВИЯ И ЗОЛОТНИКОВЫМ ПАРОРАСПРЕДЕЛИТЕЛЕМ

Машина сконструирована так, что ее можно устанавливать как в горизонтальном, так и вертикальном положениях (рис. 563, а). Цилиндр укреплен на фундаментной плите и представляет собой прямоугольный латунный брусок со сквозными отверстиями для поршня, а также для впуска и выпуска пара. В верхней части цилиндра находится парораспределительная коробка с золотни­ком. Сбоку цилиндр закрывают крышкой, устанавливаемой на че­тырех болтах.
Поршень выполняют из куска круглой бронзы. Внутри пор­шень полый. Один конец шатуна соединяют с поршнем при помощи поршневого пальца и двух опорных колец; другой — с цилиндри­ческим латунным мотылем.
Приводной вал вращается в двух опорных латунных подшипни­ках, которые при помощи сквозных болтов закреплены на фунда­менте. На приводном валу кроме мотыля установлен эксцентрик, соединенный со штоком золотника вилкой, причем движение экс­центрика сдвинуто по фазе относительно движения поршня. На конце приводного вала находится маховик. Выполнить золотник, как видно из рис. 563, несложно.
Входные и выходные паровые трубопроводы обычно изготов­ляют из медных или латунных трубок.
Средние размеры деталей машины:
цилиндр: длина — 45—55 мм, высота — 35—45 мм, ширина — 35—45 мм;
фундаментная плита: длина — 100—120 мм, ширина — 65— 85 мм;
маховик: диаметр — 45—50 мм, толщина — 12—15 мм.
трубопроводы: 5×6 мм.
Изменить направление вращения у паровой машины легко, для этого достаточно применить реверсивный клапан (рис. 563, b).

Рис. 563. Паровая машина с золотниковым парораспределителем: а — контруктивный чертеж; b — реверсивный клапан для изменения направления вращения машины; с — детали.
1 — цилиндр; 2 — крышка цилиндра; 3 — поршень; 4 — шатун; 5 — маховик с соединительным болтом для крепления на приводном валу; 6 — цилиндрический мотыль; 7 — крепление опорного подшипника коленчатого вала; 8 — эксцентрик; 9 — поршневой палец; 10 — парораспределительная камера; 11 — золотник; 12 — сальник для уплотнения штока золотника;
13 — уплотнительное кольцо; 14 — шток золотника; ментная плита для горизонтального расположения машины; 15 — приводной вал; 16 — вилка для соединения штока с эксцентриком; 17 — фундаментиая плита для горизонтального расположения машины; 18 — дополнительная опорная плита для вертикального расположения машины;19 — поступление пара; 20 — назад; 21 — вперед; 22 — выход пара.

Паровой мотор своими руками. Как сделать паровой двигатель своими руками

Паровой двигатель

Сложность изготовления: ★★★★☆

Время изготовления: Один день

Подручные материалы: ████████░░ 80%

В этой статье я расскажу вам о том, как сделать паровой двигатель своими руками. Двигатель будет небольшой, однопоршневой с золотником. Мощности вполне хватит, чтобы вращать ротор небольшого генератора и использовать этот двигатель в качестве автономного источника электричества в походах.

• Телескопическая антенна (можно снять со старого телевизора или радиоприёмника), диаметр самой толстой трубки должен составлять не менее 8 мм
• Маленькая трубка для поршневой пары (магазин сантехники).
• Медная проволока с диаметром около 1,5 мм (можно найти в катушке трансформатора или радиомагазине).
• Болты, гайки, шурупы
• Свинец (в рыболовном магазине или найти в старом автомобильном аккумуляторе). Он нужен, чтобы отлить маховик в форме. Я нашёл готовый маховик, но вам этот пункт может пригодиться.
• Деревянные бруски.
• Спицы для велосипедных колёс
• Подставка (в моём случае из листа текстолита толщиной 5 мм, но подойдёт и фанера).
• Деревянные бруски (куски досок)
• Банка из под оливок
• Трубка

• Суперклей, холодная сварка, эпоксидная смола (стройрынок).
• Наждак
• Дрель
• Паяльник
• Ножовка

Как сделать паровой двигатель

Схема двигателя

Цилиндр и золотниковая трубка.

Отрезаем от антенны 3 куска:
? Первый кусок 38 мм длиной и 8 мм диаметром (сам цилиндр).
? Второй кусок длиной 30 мм и 4 мм диаметром.
? Третий длиной 6 мм и 4 мм диаметром.

Возьмём трубку №2 и сделаем в ней отверстие диаметром 4 мм посередине. Возьмем трубку №3 и приклеим перпендикулярно трубке №2, после высыхания суперклея, замажем все холодной сваркой (например POXIPOL).

Крепим круглую железную шайбу с отверстием посредине к куску №3 (диаметр — чуть больше трубки №1), после высыхания укрепляем холодной сваркой.


Дополнительно покрываем все швы эпоксидной смолой для лучшей герметичности.

Как сделать поршень с шатуном

Берём болт (1) диаметром 7 мм и зажимаем его в тисках. Начинаем наматывать на него медную проволоку (2) примерно на 6 витков. Каждый виток промазываем суперклеем. Лишние концы болта спиливаем.

Проволоку покрываем эпоксидкой. После высыхания, подгоняем поршень шкуркой под цилиндр так, чтобы он свободно там двигался, не пропуская воздух.

Из листа алюминия делаем полоску длиной 4 мм и длиной 19 мм. Придаём ей форму буквы П (3).

Сверлим на обоих концах отверстия (4) 2 мм диаметром, чтобы можно было засунуть кусочек спицы. Стороны П-образной детали должны быть 7х5х7 мм. Клеим её к поршню стороной, которая 5 мм.

Шатун (5) делаем из велосипедной спицы. К обоим концам спицы приклеиваем на два маленьких кусочка трубок (6) от антенны диаметром и длиной по 3 мм. Расстояние между центрами шатуна составляет 50 мм. Далее шатун одним концом вставляем в П-образную деталь и шарнирно фиксируем спицей.


Спицу с двух концов подклеиваем, чтобы не выпала.

Шатун треугольника

Шатун треугольника делается похожим способом, только с одной стороны будет кусок спицы, а с другой трубка. Длина шатуна 75 мм.


Треугольник и золотник


Из листа металла вырезаем треугольник и сверлим сверлим в нем 3 отверстия.
Золотник. Длина поршня золотника составляет 3,5 мм, и он должен свободно перемещаться по трубке золотника. Длина штока зависит от размеров вашего маховика.

Кривошип поршневой тяги должен быть 8 мм, а кривошип золотника — 4 мм.


• Паровой котёл


  Паровым котлом будет служить банка из под оливок с запаянной крышкой. Также я впаял гайку, чтобы через неё можно было заливать воду и герметично закручивать болтом. Также припаял трубку к крышке.
  Вот фото:

  Фото двигателя в сборе

  Собираем двигатель на деревянной платформе, размещая каждый элемент на подпорке

  Видео работы парового двигателя





• Версия 2. 0


  Косметическая доработка двигателя. Бак теперь имеет свою собственную деревянную площадку и блюдце для таблетки сухого горючего. Все детали покрашены в красивые цвета. Кстати в качестве источника тепла лучше всего использовать самодельную

Давно хотел написать свою статейку в Пакфлаере и вот наконец-то решился.
Одним из первых моих серьезных проектов, — было изготовление парового двигателя, начал я его в лет 12 и продолжал порядка 7 лет, по мере увеличения инструментов и выравнивания кривых рук.

Начало всему положили видео и статьи про паровые двигатели, после которых решил, а чем я хуже. Как тогда помню, хотелось его построить для вырабатывания электроэнергии для настольной лампы. Как мне тогда казалось, он должен был быть красив, мал в размере, работать на стружках от карандашей и стоять на подоконнике для вывода горячих газов на улицу через просверленное отверстие в окошке (до этого дело не дошло).
В итоге, одни из первых моделей, которые были начерчены на скорую руку и построены с помощью напильника, деревяшек, эпоксидки, гвоздей и дрели были уродливы и нерабочие.

После чего пошла череда усовершенствований и работа над ошибками. За то время, пришлось попробовать себя не только литейщиком, выплавляя маховик (который в последствии оказался не нужным), но и научится работать в чертежных программах KОМПАС 3D, AutoCAD (что пригодилось в институте).

Но как бы я не старался всё время что — то шло наперекосяк. Постоянно не мог добиться нужной точности в изготовлении поршней и цилиндров, что приводило к заеданиям или не создавало компрессии и делало двигатели недолго рабочими или вообще не рабочими.
Особой проблемой вызывало создание парового котла для двигателя. Первый мой котел я решил сделать по простенькой схеме увиденной где-то. Была взята обычная жестяная банка с запаянной, с открытого конца, крышкой с выведенной трубкой для двигателя. Главным минусом котла был в том, что нельзя давать воде выкипать т.к. повышение температуры может привести расплавлению пайки. Ну и конечно как э

Схема парового двигателя чертеж | Хитрости Жизни

Так сложилось, что даже люди с техническим образованием мало что знают об этом устройстве. Сегодня мы и восполним этот пробел, вспомним, как устроен паровой двигатель, его принцип действия. Его преимущества, недостатки и применении в современных условиях. И немного о истории изобретения.

Паровая машина кардинально изменила картину мира, произвела революцию в промышленности, на транспорте, дала импульс для новых открытий. Она служила универсальным двигателем на протяжении XIX века, и даже с появлением механизмов, требующих высоких скоростей, не канула в лету. Вместо тихоходной паровой машины ученые разработали быстроходную турбину с одним из самых высоких к.п.д.

История изобретения парового двигателя

Упоминание о первых паровых машинах датировано первым столетием нашей эры. Устройство, описано Героном Александрийским ‒ пар выходил из сопл, закреплённых на шаре, и приводил в движение двигатель.

Правда, настоящая паровая турбина появилась в Египте в 16 веке. Ее изобрел араб Таги-аль-Диноме.

Подобную машину построил 1629 году итальянский инженер Джованни Бранка. То есть, как только в обществе наступило экономическое благополучие и возникла необходимость в данном механизме, его тот час же изобрели.

В конце 17 века были созданы ещё две модели: в Испании двигатель сконструировал Аянс де Бомонт, а в Англии Эдвард Сомерсет в 1663 году установил паровую установку для закачки воды в Большую башню замка Реглан. Но все проекты быстро сворачивались и забывались. Тогда, как впрочем, и сейчас все новое не воспринималось большинством, и деньги на разработку никто давать не решался.

Паровой котёл создал француз Дени Папен. Он же изобрёл и предохранительный клапан для стравливания избыточного давления. Дело в том, что высокое давление, создаваемое паром, приводило к частым взрывам.

Кстати, в то же время появилось и расхожее выражение: «выпустить пар», которое означало ‒ успокоить нервы, пошумев на окружающих, без сноса собственного котелка и без жертв среди мирного населения.

Но на этом история паровых двигателей не прервалась. Англичанин Томас Ньюкомен в 1712 году сделал шахтный насос для подачи воды на верх. Двигатель Ньюкомена стал пользоваться спросом, с его массового выпуска началась английская промышленная революция.

В России первую паровую машину в 1763 году спроектировал И.И.Ползунов. С ее помощью приводились в действие воздуходувные меха на заводах.

А француз Николас-Йозеф Куньо шесть лет спустя сконструировал первую паровую телегу. Она приводила в движение сельскохозяйственные механизмы.

А в 1788 году Джон Фитч построил пароход, который вмещал 30 человек, и шел со скоростью до 12 километров в час.

В 1804 году на металлургическом заводе в Южном Уэльсе был испытан первый железнодорожный паровой поезд, его построил Ричард Тревитик.

Как устроен паровой двигатель. Принцип действия

Для работы паровой машины потребуется паровой котёл. Поступающий из него пар, расширяется и воздействует на поршень или же на лопатки паротурбины, затем их движение передаётся на другие механические части устройства.

Как устроен паровой двигатель показано на иллюстрации

Движение поршня через шток, ползун, шатун и кривошип передаётся на главный вал, который несет маховик, необходимый для снижения неравномерности вращения.

Эксцентрик, находящийся на главном валу, через эксцентриковую тягу воздействует на золотник, который управляет впуском пара в цилиндре. Пар из цилиндра выбрасывается в атмосферу или направляется в конденсатор.

Чтобы поддерживать постоянное число оборотов вала, при изменении нагрузки, на паровых машинах устанавливают центробежный регулятор, он автоматически изменяет сечение прохода пара, направляемого в паровую машину (при дроссельном регулировании) или момент отсечки наполнения (при количественном регулировании).

Поршень создает в цилиндре парового двигателя одну (две) полости переменного объёма, в них и происходят процессы сжатия и расширения.

Преимущества и недостатки

Основное преимущество паровой машины, как двигателя внешнего сгорания, отделение котла от самой машины. Это дает возможность использовать что угодно в качестве топлива хоть хворост, хоть урановое топливо, что выгодно отличает ее от двигателя внутреннего сгорания ‒ там для каждого типа требуется определённый вид горючего.

Заметнее всего это преимущество в случае с ядерным реактором, который не может производить механическую энергию, а вырабатывает лишь тепло, которое используют для получения пара, вращающего паровые турбины.

В двигателях внешнего сгорания можно использовать и другие источники тепла, например, энергию солнца или энергию разности температур океана на разной глубине.

Интересный факт, паровой локомотив хорошо работает на больших высотах, при чем эффективность двигателя не падает, а, наоборот, растет благодаря низкому атмосферному давлению.

Паровозы и сегодня используют в горной местности Латинской Америки и Китая, при том, что в равнинных районах они давно заменены на более современные типы локомотивов.

Даже в Швейцарии и в Австрии в ходу усовершенствованные тепловозы, работающие на сухом паре. Их разработали на основе модели SLM производства 1930 года. В конструкцию внесли ряд изменений: использовали роликовые подшипники, современную теплоизоляцию, новые виды топлива, специальные паропроводы и ряд других новшеств.

Благодаря этому потребление топлива уменьшилось на 60 процентов, а вес стал ниже, чем у дизельных и электрических аналогов, что актуально для железных дорог, проходящих в горной местности.

Среди других положительных качеств парового двигателя:

• высокая надёжность;
• возможность эксплуатации при значительных колебаниях нагрузки;
• допустимость продолжительных перегрузок;
• долговечность;
• низкие расходы на эксплуатацию;
• простота в обслуживании.

К недостаткам можно отнести:

• наличие кривошипно-шатунного механизма;
• низкий КПД по сравнению с другими типами двигателей.

Применение в настоящее время

Сегодня паровые машины нашли широкое применение в виде паровых турбин, которые работают как приводы электрогенераторов.

Паровая турбина состоит из вращающихся дисков, которые закреплены на одной оси. Этот узел называется ротором. Также есть статор ‒ его неподвижные диски чередуются с дисками ротора. На дисках ротора размещены лопатки, при попадании на них пара, механизм приходит в движение.

Аналогичные лопатки, только расположенные под противоположным углом, есть и на дисках статора. Они служат для перенаправления струи пара на следующий диск ротора.

Турбина преобразует энергию пара во вращательное движение без каких-либо дополнительных механизмов. То есть преобразование возвратно-поступательного хода во вращательное движение делать не нужно.

Также у турбин меньшие размеры нежели у возвратно-поступательных машин, и они отличаются постоянным усилием на выходном валу. Ещё один плюс ‒ простая конструкция, а значит придётся меньше тратить средств на эксплуатацию.

Сфера использования паровых турбин ‒ производство электроэнергии. Более 85 процентов электрической энергии вырабатывают именно паровые турбины. Также их используют как судовые двигатели, в частности на подводных лодках и атомоходах.

Теперь вы знаете, как устроен паровой двигатель, что паровая машина, изобретённая ещё в первом столетии нашей эры, вовсе не анахронизм, а современное высокотехнологичное устройство, благодаря которому жизнь многих людей стала комфортнее.

Перспективы применения паровых машин на автомобилях имеют пока туманные очертания, но творческая мысль изобретателя не имеет границ и я с полной уверенностью могу предположить, что скоро появятся двигатели с элементами парового носителя

Подписывайтесь на наш блог, чтобы узнать много нового и интересного. Поделитесь этой информацией с друзьями в социальных сетях ‒ пусть они повысят свой технический уровень, ну и вам будет приятно иметь умных друзей.

в книге О.Курти «Постройка моделей судов», которую полностью можно скачать тут depositfiles.com/files/3b9jgisv9 есть пара интересных чертежей машин для привода моделей пароходов.
Вот они:

ПАРОВАЯ МАШИНА С КАЧАЮЩИМСЯ ЦИЛИНДРОМ ПРОСТОГО ДЕЙСТВИЯ И ПАРОРАСПРЕДЕЛИТЕЛЬНОЙ ПЛИТОЙ (С КЛАПАННЫМ УПРАВЛЕНИЕМ)

Машины этого типа наиболее часто применяют в судомоделизме (рис. 562, а, b). Обычно детали изготовляют из латуни; цилиндр, чтобы не смазывать, — из фосфористой бронзы, а поршень — из стали. Крепят машину на квадратном или прямоугольном фунда­менте в зависимости от места установки в корпусе. На фундамент ставят L-образную стойку, к которой прикрепляют парораспреде­лительную плиту с отверстиями (окнами) для впуска и выпуска пара. Эти окна располагают по дуге, длина которой равна круго­вому пути, проходимому качающимся цилиндром. Цилиндр выпол­няют из куска латунной трубки и припаивают к опорной плите. Посредине плиты и цилиндра имеется отверстие, через которое впускается и выпускается пар. Болт в плите, служащий осью ка­чания цилиндра, имеет пружину. Ее натяжение регулируется гайкой, благодаря чему удается достичь хорошего прилегания опорной плиты к парораспределительной плите.
В поршень, изготовленный из круглого куска бронзы, ввинчи­вают шток и присоединяют его к мотылю болтом с гайкой.
Приводной вал выполняют из круглого стерженька латуни, на концах которого делают нарезку. Один конец вала ввертывают в мотыль, затем вал пропускают через пустотелый винт, поддержи­вающий его в L-образной стойке, а на второй конец навинчивают маховик.
Паровые трубки для подвода и отвода пара делают из латунных или медных трубок и крепят к небольшим штуцерам, которые, в свою очередь, припаяны к парораспределительной плите. Детали паровой машины такого типа имеют следующие средние размеры:
цилиндр: внутренний диаметр — 12—15 мм, длина — 30— 45 мм;
стойка: высота — 40—60 мм, ширина — 40—50 мм;
маховик: диаметр — 35—45 мм, толщина — 12—15 мм;
трубопроводы: 5хб мм (внутренний и внешний диаметры).
На рис. 562, c и d приведена паровая машина, подобная опи­санной, но с цилиндром двойного действия, поэтому на парорас­пределительной плите просверлены еще два небольших отверстия для впуска и выпуска пара, а на цилиндре — второе небольшое отверстие.

Рис. 562. Паровая машина с качающимся цилиндром для модели: a) -конструктивный чертеж; b) – вид по деталям; c) – вид машины с цилиндром двойного действия; d) – принципиальная работа машины с цилиндром двойного действия.
1 – фундаментная плита; 2 – стойка; 3 – плита парораспределительных окон; 4 – деталь крепления впускной и выпускной трубок; 5 – опорная плита крепления цилиндра; 6 – цилиндр; 7 – крышка цилиндра; 8 – поршень; 9 – шток; 10 – мотыль; 11 – пустотелый винт; 12 – приводной вал; 13 – маховик; 14 – пружина с гайкой; 15 – трубка для подвода пара; 16 – трубка для отвода пара; 17 – штуцер для соединения с трубкой подвода пара от котла; 18 – контрольный болт на цилиндре; 19 – выход пара; 20 – подвод пара.

ПАРОВАЯ МАШИНА С НЕПОДВИЖНЫМ ЦИЛИНДРОМ ПРОСТОГО ДЕЙСТВИЯ И ЗОЛОТНИКОВЫМ ПАРОРАСПРЕДЕЛИТЕЛЕМ

Машина сконструирована так, что ее можно устанавливать как в горизонтальном, так и вертикальном положениях (рис. 563, а). Цилиндр укреплен на фундаментной плите и представляет собой прямоугольный латунный брусок со сквозными отверстиями для поршня, а также для впуска и выпуска пара. В верхней части цилиндра находится парораспределительная коробка с золотни­ком. Сбоку цилиндр закрывают крышкой, устанавливаемой на че­тырех болтах.
Поршень выполняют из куска круглой бронзы. Внутри пор­шень полый. Один конец шатуна соединяют с поршне

паровой двигатель | Определение, история, влияние и факты

Паровой двигатель , машина, использующая энергию пара для выполнения механической работы за счет тепла.

Паровая машина Жана-Жозефа-Этьена Ленуара.

Архив Халтона / Getty Images

Британская викторина

Изобретатели и изобретения

Наши самые ранние человеческие предки изобрели колесо, но кто изобрел шарикоподшипник, уменьшающий трение вращения? Позвольте колесам в вашей голове крутиться, проверяя свои знания об изобретателях и их изобретениях в этой викторине.

Далее следует краткое описание паровых машин. Для полной обработки мощности и производства пара, а также паровых двигателей и турбин, см. Преобразование энергии: Паровые двигатели .

В паровой машине горячий пар, обычно поставляемый котлом, расширяется под давлением, и часть тепловой энергии преобразуется в работу. Остатку тепла можно дать уйти, или для максимальной эффективности двигателя пар может конденсироваться в отдельном устройстве, конденсаторе, при сравнительно низких температуре и давлении.Для обеспечения высокого КПД пар должен проходить через широкий диапазон температур в результате его расширения внутри двигателя. Наиболее эффективная работа — то есть наибольшая производительность по отношению к поданному теплу — обеспечивается за счет использования низкой температуры конденсатора и высокого давления в котле. Пар можно дополнительно нагреть, пропустив его через пароперегреватель на пути от котла к двигателю. Обычный пароперегреватель представляет собой группу параллельных труб, поверхности которых подвергаются воздействию горячих газов в топке котла.С помощью пароперегревателей пар может быть нагрет до температуры, превышающей температуру, при которой он вырабатывается кипящей водой.

В поршневом двигателе, паровом двигателе поршневого и цилиндрового типа, пар под давлением впускается в цилиндр с помощью клапанного механизма. Когда пар расширяется, он толкает поршень, который обычно соединен с кривошипом маховика для создания вращательного движения. В двигателе двойного действия пар из котла попадает попеременно с каждой стороны поршня. В простом паровом двигателе расширение пара происходит только в одном цилиндре, тогда как в составном двигателе имеется два или более цилиндров увеличивающегося размера для большего расширения пара и более высокой эффективности; первый и самый маленький поршень приводится в действие паром начального высокого давления, а второй — паром низкого давления, выходящим из первого.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

В паровой турбине пар выпускается с высокой скоростью через сопла, а затем проходит через ряд неподвижных и движущихся лопастей, заставляя ротор двигаться с высокой скоростью. Паровые турбины более компактны и обычно допускают более высокие температуры и большую степень расширения, чем поршневые паровые двигатели. Турбина — универсальное средство, используемое для выработки большого количества электроэнергии с помощью пара.

Самые ранние паровые машины были научными новинками Героя Александрии в I веке нашей эры, такими как эолипил, но только в 17 веке были предприняты попытки использовать пар в практических целях. В 1698 году Томас Савери запатентовал насос с ручными клапанами для подъема воды из шахт за счет всасывания за счет конденсации пара. Примерно в 1712 году другой англичанин, Томас Ньюкомен, разработал более эффективную паровую машину с поршнем, отделяющим конденсирующийся пар от воды.В 1765 году Джеймс Ватт значительно улучшил двигатель Ньюкомена, добавив отдельный конденсатор, чтобы избежать нагрева и охлаждения цилиндра при каждом такте. Затем Ватт разработал новый двигатель, который вращал вал вместо простого движения насоса вверх-вниз, и добавил много других улучшений для создания практичной силовой установки.

Вращающийся паровой двигатель Джеймса Ватта с солнечно-планетной передачей, оригинальный рисунок, 1788 год. В Музее науки в Лондоне.

Авторское право Британской короны, Музей науки, Лондон

Громоздкий паровой вагон для дорог был построен во Франции Николасом-Жозефом Кюньо еще в 1769 году.Ричард Тревитик в Англии был первым, кто использовал паровой экипаж на железной дороге; в 1803 году он построил паровоз, который в феврале 1804 года успешно проехал по конному маршруту в Уэльсе. Адаптация парового двигателя к железным дорогам стала коммерчески успешной с выпуском Rocket английского инженера Джорджа Стефенсона в 1829 году. Первым практичным пароходом был буксир Charlotte Dundas, , построенный Уильямом Симингтоном и испытанный на канале Форт и Клайд. Шотландия, 1802 год.Роберт Фултон применил паровой двигатель на пассажирском судне в США в 1807 году.

Паровой двигатель Корлисса вырабатывал всю энергию, использованную в Машинном зале на Столетней выставке в Филадельфии, 1876 год.

Библиотека Конгресса, Вашингтон, округ Колумбия

Хотя паровой двигатель уступил место двигателю внутреннего сгорания в качестве двигателя транспортного средства, интерес к нему возродился во второй половине 20-го века из-за растущих проблем загрязнения воздуха, вызванных сжиганием ископаемого топлива при внутреннем сгорании. двигатели.

Модель паровоза своими руками в планах самодельный комплект проект

Типовые чертежи паровой машины

Постройте свой собственный 2-цилиндровый поршневой паровой двигатель с этими планами. Паровая машина данной модели имеет 2 цилиндра двустороннего действия с внутренним доступом к клапанам. Диаметр цилиндра составляет 1 дюйм, а ход — 7/8 дюйма. С 75 фунтами пара этот двигатель будет развивать около 1100 об / мин. Все детали выточены из кусков металлолома из латуни, бронзы, дюраля и стали.Не новый дизайн, а переведенные на современные компьютерные рисунки из публикации 1953 года.

Этот подробный набор сборочных чертежей САП для создания модели паровой машины напечатан черно-белым на рулонной бумаге и включает 4 страницы, напечатанные на (1) листе размером 36 x 48 дюймов.

ВАЖНОЕ ПРИМЕЧАНИЕ. Наши планы разработаны так, чтобы быть достаточно простыми, чтобы их мог понять специалист, но не являются «пошаговыми» инструкциями НЕ . Фактическое строительство объектов с использованием этих планов может потребовать специальных инженерных знаний, инструментов и опыта строительства / производства / изготовления.Хотя мы ценим обратную связь для улучшения наших проектов, мы не предоставляем консультации по проектированию или консультационные услуги НЕ . Заказывая эти планы, вы соглашаетесь с нашим ОТКАЗОМ ОТ ОТВЕТСТВЕННОСТИ и УСЛОВИЯМИ. ЗАДАВАЙТЕ ВСЕ ВОПРОСЫ перед оформлением заказа, потому что, как и программное обеспечение, ПЛАНЫ НЕ ВОЗВРАЩАЮТСЯ И ВОЗВРАТУ.

Загрузите эти планы всего за 5 долларов США.

Вы можете скачать эти планы для просмотра на мониторе компьютера. и увеличивайте / уменьшайте масштаб для просмотра деталей, но для печати У ВАС ДОЛЖЕН ИМЕТЬ ШИРОКИЙ ПЛОТТЕР 36 «ДЛЯ ПЕЧАТИ СЧИТЫВАЕМЫХ ПЛАНОВ. Ниже приведены уменьшенные версии фактических планов, которые вы получаете:

ПРОЦЕДУРА: После оформления заказа вам будет предоставлена ​​ссылка, по которой вы сможете сразу же загрузить свои планы. Если у вас возникли проблемы с загрузкой, НАЖМИТЕ ЗДЕСЬ, чтобы связаться с нами.

Нажмите кнопку «Купить сейчас» ниже, чтобы заказать планы путем мгновенной загрузки.

ВАЖНО — ПРОЧИТАЙТЕ ПЕРЕД ЗАКАЗОМ Нажмите кнопку «КУПИТЬ СЕЙЧАС», чтобы сделать заказ. Пакет для покупок появится в правом нижнем углу экрана. Вы можете оформить заказ, щелкнув сумку для покупок, или добавить другие товары, а затем щелкнуть сумку для покупок, когда ваш заказ будет завершен. Чтобы удалить товары из корзины, щелкните корзину, а затем щелкните X в правом верхнем углу изображения товара, который вы хотите удалить Если вы производите оплату с помощью кредитной карты или Paypal в соответствии с нашей обычной процедурой, обязательно введите свой EMAIL ОБРАЩАЙТЕСЬ внимательно так как квитанция об оплате, отправленная туда сразу после оформления заказа, будет содержать ссылку для загрузки.

Закажите бумажные планы всего за $ 20
Бесплатная доставка в США и Канаду

Напечатано на рулонной бумаге шириной 36 дюймов размером с плакат.
Приблизительное время доставки от размещения заказа до доставки: 1 неделя.
В наличии — отправляется ежедневно почтой первого класса USPS.

ПРОЦЕДУРА:
Мы отправим вам квитанцию ​​об оплате по электронной почте сразу после размещения заказа.После отправки мы отправим вам электронное письмо с информацией о доставке.

Нажмите кнопку «Купить сейчас» ниже, чтобы заказать бумажные планы по почте.

Также можно заказать по почте или по телефону:

НАЖМИТЕ ЗДЕСЬ, чтобы сделать заказ по почте

НАЖМИТЕ ЗДЕСЬ, чтобы заказать по телефону

ВАЖНАЯ ИНФОРМАЦИЯ ОБ АВТОРСКИХ ПРАВАХ

Использование планов MyDIYPlans подлежит определенным ограничениям. Заказывая наши планы, вы соглашаетесь со следующим:

Все планы MyDIYPlans принадлежат и защищены авторским правом Do It Yourself Store, Rockwall, TX USA 2009 ВСЕ ПРАВА ЗАЩИЩЕНЫ.
Эти планы предназначены только для использования мастерами своими руками для изготовления готового продукта для личного использования или для перепродажа на ремесленных ярмарках или торговых точках. Все готовые продукты для перепродажи должны включать прилагаемый кредит на дизайн для MyDIYPlans.

Несанкционированное копирование и распространение планов MyDIYPlans или использование планов для чего-либо еще, включая коммерческое массовое производство, является нарушением авторских прав. как это запрещено Законом США об авторском праве, 17 U.S.C. 101 et seq. И Международное законодательство об авторском праве и является прямым нарушением международных прав правообладателя.

Kimmel Steam Power: паровые двигатели, котлы и детали

Nutz Bicycle Engine and Boiler

Котлы Ofeldt — и один сделан для Тони Грзига

Масляный инжектор — самодельный

вечера. Исследовательская модель двигателей

Паровой велосипед Palmer с бойлером Roberts Style

Красный твердотопливный однотрубный котел — Теперь, конец истории

Двигатель Sharp

Смит, Р. J. Бойлер

Smith Mercury Conversion

Мини-байк Smith

Паровые двигатели Soulé

Котел Stanley 10hp

Поршневой блок

Stanley 20hp — Продажа, новый

Stanley 20hp-1938 Ford ось

Steam Engine Systems Corporation Test Engine

Паровой стерилизатор

Прототип Steam Troll — Брошюра о продукте Билла Блейка дополнена Спецификациями

Стовер, Dr.Двигатель Emory Frank

Strath Steam — паровой двигатель Freedom V-2 (двигатель с новым поршневым клапаном), поршневой клапан и двигатель Yarra

Tangeman Steam Collection — Small Launch, V-2 Frostline, угольный клапан «D» (более точная информация)
Дуплексный паровой насос и переделанный двигатель Sirius

Многоканальный котел Thorne

Двигатель Толедо с тягой Keim

Индикатор трели 1912

Двигатель воздушного компрессора V-2 — Стэн Якуба — добавлены чертежи

Двигатель Wach — стационарный

Двигатель Warner V-4

Wetz Boiler Control — Примечания

Двигатели Wetz — бочкообразный котел, настольный, велосипед, садовый трактор и грузовик

Белый 1909 г.
