Компрессор из холодильника своими руками

Самодельный компрессор из холодильника сделанный своими руками: подробный фото отчёт по изготовлению с описанием самоделки, а также видео испытаний компрессора для подкачки шин.

Практически у каждого запасливого хозяина, в закромах найдётся компрессор от старого советского холодильника. Выбрасывать этот агрегат конечно не стоит, ведь из него можно сделать бюджетный компрессор для подкачки шин автомобиля. В этой статье мы подробно рассмотрим как это сделать.

На рисунке показано устройство компрессора холодильника.

Компрессор находится в металлическом корпусе, из которого выходят две медные трубки, через одну трубку воздух засасывается вовнутрь, через другую выходит под давлением.

Компрессор от холодильника подключается к пусковому реле, к которому подведен термостат, здесь он не используется, поэтому его необходимо отключить, замкнуть куском провода контакты на пусковом реле.

В корпусе залито масло, которое используется для смазки компрессора, чтобы на выходе с воздухом не гнало масло, нам нужно на выходящий патрубок установить фильтр. На входящий патрубок тоже желательно поставить фильтр который будет препятствовать попаданию пыли в систему. Используем обычные автомобильные топливные фильтры.



На выходной шланг после фильтра, автор подключил спиральный шланг для компрессорных работ.

К шлангу подсоединил воздушный пистолет с манометром.

Самодельный компрессор от холодильника выдаёт рабочее давление около 3 Атм, этого вполне достаточно для подкачки автомобильных шин. Если к компрессору подключить ресивер, то его можно использовать для несложных покрасочных работ.

Рекомендуем посмотреть видео автора самоделки, где подробно показан процесс изготовления компрессора своими руками.

Автор самоделки: Андрей Рудницкий.

изготовление из холодильника для покраски, накачки шин и бытовой

В инвентаре гаража автовладельца будет нелишним воздушный компрессор. С помощью него можно покрасить авто, накачать шины, подать воздух на пневмоинструменты. Рассмотрим, как сделать компрессор для покраски своими руками из доступных материалов.

Сжатый воздух – верный помощник для покраски, для накачки шин и в быту

Воздушному компрессору в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемых абразивом поверхностей до создания избыточного давления в пневмоинструментах. Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает определенные требования к создаваемому потоку воздуха.

Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.

Фирменные воздушные электрические мини компрессоры от производителя обладают всеми функциями для идеальной работы аэрографа, но их цена очень велика. Сэкономить и создать функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал “компрессор своими руками” в качестве пособия.

Принцип работы всех моделей как самодельных, так и профессиональных достаточно прост и заключается в следующем. Аппарат подключается к электрической сети 220в, в устройстве для хранения сжатого воздуха, называемого “ресивером”, создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.

Интересное! При ручной подаче экономятся финансовые средства, но тратится много сил и энергии на контроль над процессом. При автоматическом нагнетании все эти недостатки устраняются, единственное, что остается – регламентная замена масла в воздушной помпе.

Далее, сжатый воздух через выходной штуцер подается равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.

Как сделать простейший бытовой компрессор своими руками

Одним из вариантов будет сделать компрессор для покраски из отслужившей свое автомобильной камеры. Для изготовления потребуются:

• ресивер – автомобильная камера. Можно с покрышкой, можно без нее;
• нагнетатель – автомобильный насос с манометром;
• сосок от негодной камеры;
• ремкомплект для резины;
• портняжное шило.

Собрав необходимые материалы, переходим непосредственно к изготовлению устройства. Берем ненужную автомобильную камеру и проверяем её на герметичность, накачав насосом. Если баллон держит воздух, значит все замечательно, и можно переходить к следующему этапу. При наличии утечек, локализуют места повреждений и заклеивают их или вулканизируют сырой резиной.

Далее, в подготовленном ресивере проделывается отверстие под дополнительный сосок, через него впоследствии будет выходить равномерная струя сжатого воздуха. Добавочный штуцер вклеиваем при помощи резинового ремкомплекта и соединяем с краскопультом. В нем выкручиваем ниппель – поток воздуха должен выходить свободно.

Полезное! Ниппель в родном соске автомобильной камеры оставляем – он будет работать как клапан, удерживая избыточное давление.

Затем опытным путем определяем требуемый уровень давления воздуха в ресивере, распыляя краску на какую-либо поверхность. Эмаль должна ложиться равномерно, без рывков. Величина избыточного давления определяется при помощи манометра и должна быть такой, чтобы при нажатии на кнопку аэратора её уровень не менялся скачкообразно.

Собрать такую модель компрессора самому не составит труда, зато вы сразу убедитесь в действенности ремонта при помощи компрессора, нежели баллончиками с краской. Главное, соблюдать правило – в автомобильную камеру, а, следовательно, и потом в краскопульт не должны попадать влага или пыль. Иначе они смешаются с автоэмалью, и всю работу по окраске потребуется делать заново. Собранная модель будет исправно работать, но лучше автоматизировать нагнетание воздуха и внести в конструкцию дополнительные изменения.

Полупрофессиональный компрессор для покраски своими руками

По отзывам специалистов, самодельные компрессоры с ресиверами имеют больший срок службы, нежели модели от отечественных и зарубежных производителей. И это понятно – все делается своими руками и, даже если какая-то деталь выйдет из строя, заменить её будет делом пары минут. Рассмотрим, как сделать не уступающий изделиям известных фирм воздушный компрессор для дома и работы из легкодоступных материалов, которые нам понадобятся согласно приведенному ниже списку:

• манометр;
• редуктор с масловлагоотделяющим фильтром;
• реле контроля давления;
• бензиновый топливный фильтр;
• водопроводная крестовина (четверник) с трехчетвертной внутренней резьбой;
• резьбовые переходники;
• автомобильные хомуты;
• двигатель компрессора;
• ресивер;
• полусинтетическое моторное масло вязкостью 10W40;
• тумблер на 220 вольт;
• латунные трубки;
• маслостойкий шланг;
• толстая доска для основы;
• аптечный шприц;
• преобразователь ржавчины;
• шпильки, гайки, шайбы;
• герметик, фум лента;
• краска по металлу;
• надфиль;
• мебельные колеса;
• фильтр системы питания дизельных двигателей.

Найти все компоненты не составит труда, начинать стоит с сердца всей системы – нагнетателя воздуха.

Самодельный нагнетатель воздуха из холодильника: используем влагоотделитель, ресивер и двигатель

В качестве двс воспользуемся компрессором от старого холодильника. Как правило, они оборудованы пусковым реле, что очень удобно для постоянного поддержания определенного уровня давления в ресивере.

Мнение эксперта

Илья Вячеславович

Консультант сайта krasymavto.ru по кузовному ремонту

Задать вопрос

Предпочтительней использовать компрессоры от холодильников старого советского образца, они позволяют нагнетать более высокое давление, нежели их импортные аналоги.

Вытащив исполнительный блок из ветхого холодильника, очистите его от накопившейся грязи и ржавчины. Затем обработайте преобразователем ржавчины, чтобы уберечься от дальнейшего окисления. Этим самым вы произведете подготовку корпуса двигателя под дальнейшую покраску.

Далее следует поменять масло в компрессоре. Редкому холодильнику производилось регулярное техобслуживание и замена смазки, что вполне оправданно – система полностью изолирована от воздействия атмосферы. Масло можно использовать полусинтетическое моторное, оно ни в чем не уступает компрессорному и, кроме этого, имеет много полезных присадок.

На компрессоре есть три трубочки – 2 открытых и одна запаянная. Открытые концы предназначены для циркуляции воздуха, одна из трубок является входной, другая – выходной. Для определения, по какому пути движется воздух, кратковременно подайте питание на компрессор.

Важно! И запомните, какой воздуховод втягивает воздух, и какой выпускает.

Запаянная трубочка предназначена для регламентной замены масла. Закрытый конец надо аккуратно удалить. Для этого по кругу надпиливаем трубку надфилем, стараясь, чтобы металлические опилки не попали внутрь системы. Надпиленный кончик затем отламываем и сливаем старое масло в какой-нибудь сосуд для определения количества под замену. И заливаем полусинтетику в чуть большем количестве при помощи шприца.

Затем систему смазки двигателя необходимо заглушить. Для чего, подобрав винтик соответствующего размера, обматываем для герметичности фум лентой, вкручиваем в трубочку. Нагнетатель от холодильника имеет свойство потеть смазкой – то есть в выходной воздушной струе бывают капельки масла. Их задержит масловлагоотделитель для компрессора. Своими руками в дальнейшем крепим двигатель с пусковым реле на деревянной основе в положение, при котором он крепился к раме.

Реле компрессора чувствительно к положению в пространстве и часто его верхняя крышка маркируется стрелочкой. Только при правильной установке процесс переключений режимов будет проходить корректно.

Ресивер для сжатого воздуха

Лучше всего для хранения сжатого воздуха подходят баллоны от огнетушителей. Они рассчитаны на высокое давление, имеют большой запас прочности и идеально подходят для монтажа навесного оборудования. Рассмотрим в качестве ресивера металлический корпус огнетушителя ОУ-10 с рабочим объемом 10 литров. Данный баллон рассчитан на давление в 15 Мпа или 150 бар с большим запасом прочности.

Отворачиваем от будущего ресивера запорно-пусковое устройство (ЗПУ) и на его место вворачиваем переходник, на резьбу которого для уплотнения наматываем фум ленту. Если огнетушитель имеет следы коррозии, то их надо удалить при помощи абразивов и преобразователя ржавчины.

С наружной стороны все сделать просто, а с внутренней поверхностью придется немного повозиться. Для этого внутрь баллона заливаем очищающее от ржавчины средство согласно инструкции и тщательно взбалтываем содержимое. Затем вворачиваем водопроводную крестовину, используя для уплотнения герметик и ленту фум. Итак, две основные детали нашего компрессора готовы, и можно приступать к следующему этапу.

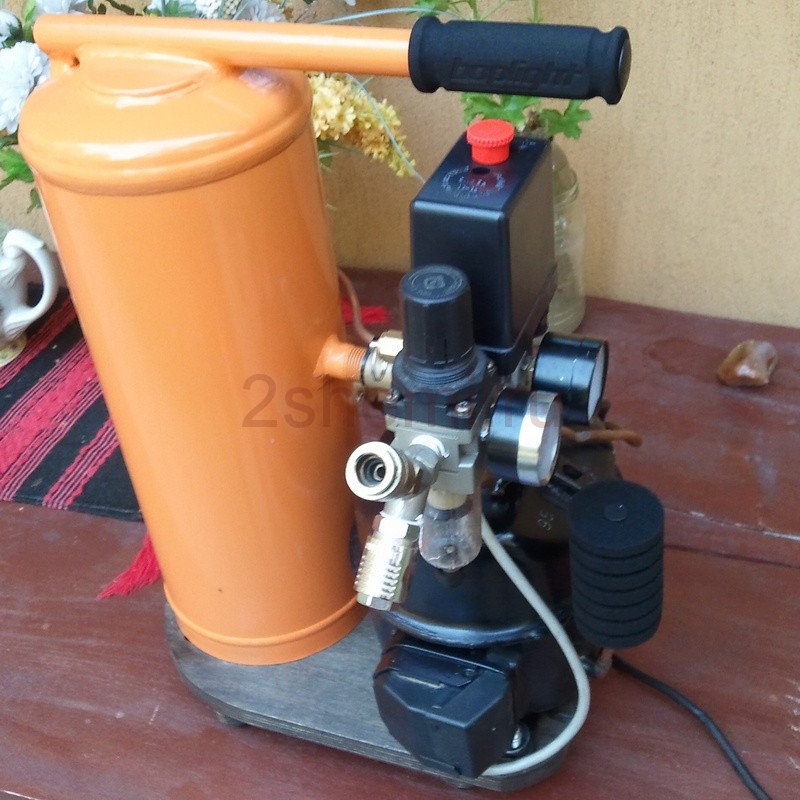

Как собрать нагнетатель воздуха

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

• Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
• На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

• Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
• С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
• Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
• Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Регулируем давление в камере ресивера

Собрав конструкцию, следует проверить её работоспособность. Подключаем к выходу компрессора краскопульт или пистолет для подкачки шин. После этого, при выключенном тумблере, включаем штепсельную вилку в сеть. Выставляем регулировочное реле на минимальное давление и затем подаем питание на нагнетатель.

Создаваемое в ресивере давление контролируем при помощи манометра. Убедившись, что при достижении некоторого уровня реле отключает двигатель, проверяем герметичность воздуховодов и соединений. Это легко сделать при помощи мыльного раствора.

Убедившись в том, что сжатый воздух не выходит из системы, стравливаем его из камеры ресивера. Как только давление в баллоне упадет ниже выставленной отметки, реле должно сработать и запустить компрессор. Если все функционирует исправно, можно попробовать окрасить какую-нибудь ненужную деталь.

Предварительные работы по подготовке поверхности к нанесению эмали тут не требуются – нам важно выработать навыки и определить, какое давление потребуется на покраску изделия. Экспериментальным путем определяем величину в атмосферах, при которой избыточного давления хватает на окрас всей детали равномерным слоем при минимальном количестве срабатывания нагнетателя.

Как видите, создать автомобильный компрессор своими руками не вызывает особых сложностей. Сделанный по второму варианту прибор требует больше времени на изготовление, но все оно окупится при дальнейшей эксплуатации. Система автоматического контроля давления и пуска нагнетателя позволят работать с большим удобством, не отвлекаясь на контроль над камерой ресивера. Применять компрессор можно не только для ухода за автомобилем. При помощи него можно покрасить забор, ворота гаража.

Важно! Чтобы созданный своими руками компрессор служил долго и исправно, следует проводить регламентные работы. Это, в первую очередь, регулярная смена масла и своевременная замена фильтрующих элементов.

Так как мы надежно закрепили двигатель на основе, откручивать его смысла нет. Для слива масла воспользуемся шприцем. Открутив закрывающий заливное отверстие винтик, надеваем плотно шланг на трубочку и откачиваем отработку. Свежее моторное масло закачиваем также при помощи шприца. С фильтрами все проще – меняем их по мере загрязнения и снижения скорости наполнения камеры ресивера.

Какой выбрать – сделать своими руками или купить готовую продукцию?

На сегодняшний день рынок предложений воздушных компрессоров изобилует разнообразием. Поршневые, вибрационные, винтовые и многие другие классы этих устройств выпускаются для различных целей. Готовые компрессоры можно купить в магазинах бытовой техники, автозапчастей, на специализированных сайтах. Многообразие предлагаемой продукции настолько велико, что на выбор требуемого изделия уйдет много времени.

Если принято решение приобрести готовое устройство, внимательно изучите технические характеристики, разброс цен и отзывы покупателей.

Простой и удобный воздушный компрессор для накачки шин своими руками

Конечно, лучше не экономить и приобретать дорогостоящие изделия от именитых брендов. Но крупнобюджетная покупка оправдывает себя, только если вы планируете заниматься ремонтом автомобилей профессионально.

Выбор малоизвестной продукции чреват неоправданными рисками. Дешевые модели грешат некачественными материалами. Частенько случается так, что детали двигателей вылетают мгновенно, а ремонт по гарантии занимает несколько месяцев.

Полезное видео

Посмотрите также видео, как можно сделать самому воздушный компрессор из баллона огнетушителя в гараже:

С позиции надежности собственноручная сборка выигрывает по многим параметрам. Во-первых, по статистике компрессоры в холодильниках работают десятками лет. Старый рефрижератор выбрасывается не из-за поломавшегося двигателя, а из-за утечки хладагента или коррозии стенок и днища.

А об огнетушителе и говорить нечего – их изготавливают с десятикратным запасом прочности, что сразу проверяется на заводе. Так может не стоит покупать кота в мешке, а сделать собственными силами мощное устройство? Тем более что после изучения материала вы знаете, как сделать компрессор своими руками в бытовых условиях.

Добротно изготовленный и исправно работающий мощный воздушный компрессор не только порадует владельца, но и станет предметом зависти знакомых автолюбителей.

Предыдущая

КомпрессорыОсновные вопросы при выборе компрессора для краскопульта

Следующая

КомпрессорыКак правильно подобрать и рассчитать производительность компрессора для покраски

Вот как можно использовать компрессор старого холодильника

Если холодильник уже не используется по назначению, то его детали можно применить для изготовления полезных в хозяйстве приспособлений.

Самым ценным элементом охлаждающей установки является компрессор, поэтому свои инженерно-рационализаторские изыскания следует начать именно с него. Рассмотрим варианты, как вдохнуть в эту деталь вторую жизнь – изготовить аппарат для подкачки шин или краскопульт.

Что можно сделать из старого компрессора от холодильника

Компрессор в холодильнике используется для перемещения парообразного хладагента по тонким трубкам, поэтому эта деталь используется в самодельных установках, в которых осуществляется сжатие газов. Компрессор нельзя использовать в качестве водяного насоса, но любой инертный газ можно успешно транспортировать или сжимать с его помощью.

Эти свойства используются домашними мастерами для изготовления следующих изделий:

• Компрессор для подкачки шин.
• Компрессорный краскопульт.

Каждый самодельный прибор, использование которого осуществляется в домашних условиях, изготавливается при минимальных затратах времени и денег. Такие компрессоры практически не будут отличаться от заводских изделий.

Компрессор для подкачки шин из холодильника

Рабочее давление установленного в холодильник компрессора составляет от 2 до 4 атмосфер. Этого достаточно для подкачки шин легкового автомобиля. Работа устройства непродолжительна, поэтому при его эксплуатации можно не использовать пневмоаккумулятор. Для изготовления прибора для подкачки шин, кроме компрессора, необходимо приготовить:

• Электрический кабель с вилкой.
• Кислородный шланг.
• Хомуты.
• Топливный автомобильный фильтр – 2 шт.
• Воздушный пистолет с манометром.
• Спиральный воздушный шланг.

Кроме этого, для выполнения работы потребуется отвёртка, нож, пассатижи и ножовка по металлу.

Компрессор для подкачки шин из холодильника своими руками изготавливается в такой последовательности:

1. Снять компрессор с холодильника.
2. Подключить электрические провода к электронному блоку.
3. Установить топливные фильтры на входной и выходной патрубки.
4. Подсоединить к выходному фильтру спиральный шланг.
5. Подключить воздушный пистолет.

Операции выполняются с осторожностью, чтобы не получить травму. В качестве хладогента в современных холодильниках используется фреон, который является инертным газом, но при нагреве это вещество небезопасно для здоровья. В обязательном порядке все работы по демонтажу двигателя осуществляются при отключении холодильника от бытовой электрической сети.

Для демонтажа компрессора достаточно перекусить пассатижами медные трубки, на расстоянии около 10 см от детали. Затем открутить отвёрткой четыре винта, с помощью которых к корпусу холодильника присоединяются амортизаторы этой детали.

Если в процессе демонтажа пришлось снять электрический кабель, то его устанавливают на место. Основное отличие использования детали холодильника в самодельном компрессоре заключается в том, что мотор должен работать постоянно при включении устройства. Поэтому провод, идущий к реле холодильника, необходимо отсоединить, а контакты соединить между собой для беспрерывного поступления электрического тока.

После извлечения компрессора из холодильника трубки сплюснуты, поэтому первое, что требуется сделать, – это восстановить геометрию патрубков. Для этого ножовкой по металлу спиливается по 0,5 см на входящих и выходящих трубках.

Чтобы воздух, поступающий внутрь компрессора, очищался от пыли потребуется установить топливный фильтр от авто на входящий патрубок. Для этого достаточно отделить от воздушного шланга 10 см, затем надеть отрезок на входящий патрубок, после чего затянуть его хомутом подходящего диаметра. На следующем этапе на соединительный шланг надевается хомут и устанавливается фильтр. После затягивания хомута, удерживающего фильтр, сборка входящей части компрессора будет завершена. Если на начальном этапе изготовления самодельного компрессора сложно определить, где воздушный вход, то достаточно включить компрессор в сеть.

Входящий патрубок будет интенсивно прокачивать воздух внутрь. Для определения движения воздуха следует дотронуться до медной трубки рукой.

На выходящий патрубок устанавливается второй фильтр. Эта деталь выполняет функцию маслоотделителя. Чтобы внутренние детали не изнашивались, внутрь корпуса компрессора заливается масло. Установив фильтр на выходе можно исключить вероятность попадания масла внутрь колеса вместе с воздухом.

Для того чтобы во время накачивания колёс можно было легко перемещаться, к выходному фильтру подсоединяется спиральный шланг, который следует надёжно зафиксировать хомутом.

После установки воздушного пистолета компрессор для накачки колёс будет готов к эксплуатации. Если пошаговый процесс выполнен как описано выше, то такая самоделка позволит легко установить необходимое давление в шинах. При этом по производительности устройство не уступит промышленным образцам.

Сжатый воздух можно использовать также для очистки электронной аппаратуры от пыли, а установленный в гараже прибор используется для удаления загрязнений с труднодоступных участков ДВС.

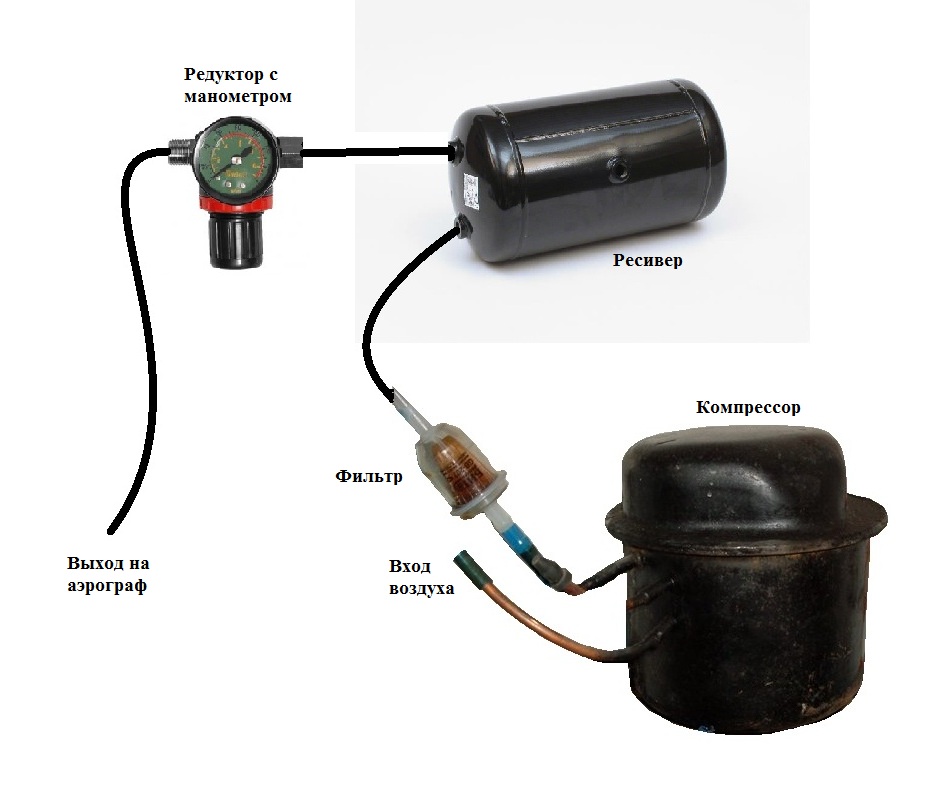

Краскопульт из компрессора от старого холодильника

Из старого холодильника домашним мастерам удаётся собирать качественные компрессоры для краскопульта. Профессиональное оборудование для покраски автомобилей стоит больших денег, ведь запрос на такие устройства является высоким. Если воспользоваться этим методом, то можно при минимальных финансовых затратах получить рабочее устройство.

Компрессор является главным узлом такой системы, поэтому его необходимо аккуратно извлечь из холодильника. Для такой работы достаточно использовать кусачки и отвёртку.

Самодельный краскопульт работает от бытовой электросети, в которой происходят значительные колебания напряжения, поэтому чтобы поддерживать давление во время покраски автомобиля на определённом уровне, компрессор следует оборудовать ресивером. Для этой цели применяется огнетушитель или газовый баллон. При выборе ёмкости следует обратить внимание на её состояние. Если металл сильно проржавел, то накачивать воздух под значительным давлением в такой резервуар небезопасно.

Для ресивера подойдут чистые баллоны объёмом не менее 10 литров. Чтобы в процессе использования самодельного ресивера можно было контролировать давление, на баллон устанавливают манометр, а для предотвращения образования чрезмерного давления – редуктор. Монтируются эти детали на водопроводный четверник, который устанавливается на выход огнетушителя или газового баллона. К редуктору подключается кислородный шланг достаточной длины, чтобы можно было свободно перемещаться с краскопультом при работе.

Для распыления краски лучше приобрести заводской аэрограф. Самодельные изделия не позволят качественно производить дозировку, что приведёт к нарушению равномерности нанесения лакокрасочного покрытия.

Функцию насоса, который будет накачивать в резервуар воздух, будет выполнять компрессор от холодильника. Чтобы постоянно не отвлекаться для включения мотора достаточно установить реле давления. Такой элемент электрической схемы будет запускать компрессор, когда давление снизится до минимального значения.

После проведения демонтажных работ трубки, выходящие из компрессора, будут приплюснуты, поэтому для соединения их со шлангом потребуется обрезать ножовкой по металлу деформированные участки. Выполнять эту работу следует таким образом, чтобы металлическая стружка не попала внутрь устройства.

Далее, по инструкции, следует обязательно установить воздушные фильтры. Для этой цели подходят автомобильные топливные изделия, применение которых в компрессорной установке позволит очистить входящий воздух от пыли, а выходящих – от моторного масла. Фильтры соединяются с трубками посредством переходников из отрезков кислородного шланга. Все соединения должны быть качественно зафиксированы хомутами.

Чтобы при отключении устройства воздух не поступал снова в компрессор, после выходящего фильтра устанавливается дополнительный клапан. Такая конструкция позволит сохранять давление на необходимом уровне.

Когда ресивер и компрессор будут готовы к эксплуатации, их устанавливают на платформу. Для перемещения изделия по горизонтальной поверхности наиболее подходят основания на металлической пластине, оборудованной колёсиками. Для того чтобы монтаж самодельного краскопульта выполнить с минимальными временными затратами, прежде чем приступить к работе, рекомендуется сделать небольшой чертёж. Такой подход позволяет избежать ошибок в конструкции, ещё на стадии проектирования.

Если причиной выхода из строя холодильника стал не компрессор, то после извлечения детали из неё можно сделать отличный компрессор для подкачки шин или для покраски автомобиля. Корпусу холодильника можно дать вторую жизнь. Например, использовать его в качестве цветочной клумбы, полки для запчастей и инструментов. Если появится желание заняться птицеводством, то из холодильника изготавливается надёжный инкубатор, который не будет уступать по своим характеристикам лучшим промышленным образцам. Трубки радиатора не следует сдавать в металлолом. Из них можно делать отопительные установки, в том числе работающие на энергии солнца. В общем, холодильник является таким устройством, все детали которого можно использовать после того, как техника отслужит свой век.





Советую прочитать:

• Как можно использовать компрессор от бытового холодильника — Домашние умельцы находят применение устаревшему холодильнику, в частности, компрессору из него. Неприхотливая в эксплуатации запчасть с небольшой мощностью пригодна для…
• Что такое сумка-холодильник и как ее использовать — При покупке сумки-холодильника также обращайте внимание на наличие гарантии. Для большинства недорогих изделий она составляет 2-3 месяца, однако на некоторые модели длительность…
• Что сделать из старого холодильника? — Старые агрегаты отличались высоким качеством и могли исправно работать по 40-50 лет. Но техника, оставшаяся ещё с советских времён, не вписывается в современные интерьеры, лишена…
• Куда утилизировать или сдать старый бытовой холодильник — Отслуживший свой срок холодильник не принято хранить в квартире. От него стараются избавиться с минимальной затратой сил и средств. Если агрегат находится в рабочем состоянии, ему…
• Морозильные камеры «Бирюса» — новое или хорошо забытое старое? — Сегодня в России не так много крупных производителей холодильного оборудования. Одно из таких предприятий, «Бирюса», находится в городе Красноярске. Компания наладила выпуск…
• Инструкция по изготовлению коптильни из холодильника своими руками — Старую бытовую технику можно применить в хозяйстве самым нетрадиционным способом. Например, холодильник, отслуживший свой век – это отличный плацдарм для домашнего умельца. Одна…
• Не горит лампочка в холодильнике: что делать? — Если в холодильном шкафу не горит лампочка, им становится неудобно пользоваться, так как отсутствующее освещение мешает нормально определять содержимое камеры. Решать проблему и…

Как самому собрать воздушный электрический компрессор

Простой воздушный компрессор, с помощью которого можно выполнять покрасочные работы или подкачивать шины автомобиля, можно изготовить своими руками из подручных материалов. Самодельный компрессор будет работать не хуже своих заводских аналогов, а затраты на его изготовление будут минимальными.

Модернизация автокомпрессора

Сделать мини компрессор для подключения краскопульта или аэрографа можно из автомобильного насоса, немного его усовершенствовав. Модернизация компрессора позволит повысить его мощность (производительность) и будет заключаться в адаптации его под напряжение 220 В (вместо 12 В), подключении аппарата к ресиверу и установке автоматики.

Адаптация аппарата под напряжение 220 В

Для подключения автонасоса к сети 220 В потребуется найти какой-либо блок питания (БП), на выходе которого будет 12 В и подходящая для аппарата сила тока.

Совет!  Для этой цели хорошо подойдет БП от компьютера.

Узнать значение потребляемой аппаратом силы тока можно, если взглянуть на его шильдик. В данном случае блока питания от ПК (см. рис выше) по показателям силы тока и напряжения будет вполне достаточно.

Итак, если вы вставите штекер электрического шнура в блок питания ПК и включите его, то ничего не произойдет. Это объясняется тем, что БП не включится, пока на него не поступит сигнал от ПК. Чтобы имитировать включение ПК, на разъеме, выходящем из БП, нужно вставить перемычку. Потребуется найти среди множества проводников один провод зеленого цвета, а второй — черного, как показано на следующем фото.

Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.

Далее, необходимо найти на выходе из БП еще 2 провода: один желтый, это будет “+”, и один черный с полярностью “-”. Можно брать любые провода данных цветов из любой связки проводников.

Поскольку автонасос имеет штекер для подключения к прикуривателю автомобиля, то его можно отрезать, и соединить аппарат с соответствующего цвета проводами от БП.

Но будет лучше, если приобрести автомобильный прикуриватель и подсоединить его к блоку питания, а уже сам аппарат подсоединить с помощью стандартного штекера.

Из прикуривателя выходит 3 провода: красный – “+”, черный – “-” и желтый – “+”, предназначенный для подключения светодиода. Подсоедините проводники к прикуривателю, соблюдая полярность (см. фото ниже).

Если вставить штекер от аппарата в прикуриватель, вы получите воздушный электрический 220 В компрессор, способный не только накачивать шины, но и работать с аэрографом.

Подключение дополнительных элементов

Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.

В состав данной обвязки входят следующие элементы.

1. Крестовина, имеющая все выходы с ВР1/2. Маркировка означает: “ВР” – внутренняя резьба, “1/2” – диаметр резьбы в дюймах.
2. Тройник, имеет все выходы с НР1/2 (“НР” – наружная резьба).
3. Вентили в количестве 2 шт. (ВР1/2 – ВР1/2). Предназначены для перекрытия движения воздуха в обоих направлениях. Двойная маркировка означает, что с обеих сторон вентиля находится внутренняя резьба.
4. Обратный клапан. Предназначен для пропускания воздуха только в одном направлении. Можно установить простой пружинный клапан ВР1/2 – ВР1/2. Если планируется работать с давлением 6-7 бар, то необходимо подбирать обратный клапан, не имеющий пластиковых деталей.

5. Прямой ниппель, представляет собой переходник, имеющий 2 наружные резьбы (НР1/2).
6. Переходной ниппель НР1/2 – НР1/4. Позволяет перейти с одного диаметра наружной резьбы на другой.
7. Удлинитель (60 мм) НР1/2 – НР1/2. Это тот же ниппель, только прямой. То есть резьба с обоих его концов имеет одинаковый диаметр.
8. Муфта переходная. Является переходником с внутренней резьбы одного диаметра на внутреннюю резьбу с другим. В данном случае, с ВР1/2 на ВР1/8.
9. Тройник, имеющий все выходы уже с резьбой НР1/8.
10. Муфта прямая ВР1/8 – ВР1/8. Имеет 2 одинаковые внутренние резьбы.
11. Переходник для шланга НР1/8.
12. Регулятор давления (прессостат) с влагомаслоотделителем. Реле давления позволяет поддерживать давление воздуха в ресивере не ниже минимального и не выше максимально допустимого уровня. Влагоотделитель можно и не устанавливать, если агрегат будет использоваться в качестве насоса для накачки шин. При использовании агрегата для покраски установка влагомаслоотделителя является обязательным условием.


    Приведенная выше схема обвязки предполагает 2 выходных штуцера: первый для вывода воздуха на краскопульт (аэрограф), а второй — для подкачки шин.

13. Переходной ниппель НР1/4 – НР1/8.
14. Футорка (НР1/4 – ВР1/8), является переходником с большего диаметра наружной резьбы на меньший диаметр внутренней резьбы.
15. Манометры. Данные приборы позволяют визуально контролировать уровень давления воздуха в ресивере и на подаче в магистраль.

При сборке всех элементов необходимо использовать резьбовой герметик, например, фум-ленту. Манометры можно подсоединить через обрезки шланга высокого давления. Последние следует натянуть на переходники и зафиксировать хомутами.

Совет! Под хомуты рекомендуется проложить прокладки, изготовленные из шланга большего диаметра. Они предотвратят повреждение хомутами шланга высокого давления.

Манометры можно прикрутить сразу на резьбу, без использования шлангов, если не требуется выводить их на переднюю панель агрегата.

Как выглядит собранная согласно схеме обвязка компрессора, показано на следующем фото.

Ресивер для автокомпрессора можно изготовить из металлической трубы большого диаметра, заваренной с обеих сторон, огнетушителя или газового баллона. Если предполагается работа компрессора только с аэрографом, то ресивером может послужить обычное бескамерное колесо от легкового автомобиля.

Важно! При подборке емкости для ресивера следует учитывать тот факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, и объем ресивера должен быть небольшим (около 20 л.), чтобы аппарат мог поднять в нем давление воздуха до требуемого уровня раньше, чем пройдет 10 мин.

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

1. Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.
2. К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.


3. Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.


4. Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.


Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Важно! Двигатель для данного агрегата должен иметь мощность порядка 1,3 -2,2 кВт.

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Компрессор из холодильника

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью. С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром. Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

Совет! Вместо фильтра на выходе, который иногда разрывается от высокого давления, лучше установить влагомаслоотделитель. Наличие его обязательно, если устройство будет использоваться для покраски.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

Компрессор высокого давления своими руками

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт. Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см².

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Как сделать компрессор своими руками из холодильника. Компрессор своими руками — как сделать из холодильника

Самодельный компрессор из холодильника наиболее часто используют в паре с аэрографом или пульверизатором, так как он работает почти бесшумно, занимает мало места и создает достаточное давление воздуха. Подойдёт он и для того, чтобы накачивать колёса машины. Далее мы расскажем, как сделать компрессор своими руками.

Материалы и инструменты для самодельного компрессора из холодильника

Компрессор. Мотор из старого холодильника и называется компрессором, он — центральный элемент нашего изделия. Как он выглядит, можно посмотреть на фото: деталях разные модели могут отличатся, но в общем схожи между собой. К компрессору прилагается пусковое реле (чёрная коробочка, присоединённая сбоку), из которого выходит провод питания с вилкой.

Ресивер. Емкость, в которую будет закачиваться воздух компрессором. Здесь возможны варианты: подходит любая плотно закрывающаяся емкость объёмом от 3 до 10 литров из железа или пластмассы. Это может быть пустой огнетушитель, маленькие цистерны, различные ресиверы от грузовых автомобилей, канистры от строительных жидкостей.

Шланги. Потребуются три отрезка шланга. Два длиной по 10 см и один — 30-70 см в зависимости от формы ресивера и предполагаемого крепления. Удобно использовать шланги для топлива в автомобиле, так как они будут соединяться с автомобильными фильтрами.

Также потребуется один шланг или трубочка, чтобы соединить готовый самодельный компрессор из холодильника с самим потребителем воздуха. Здесь длина, материал зависит от конкретных нужд. Если вы будете использовать компрессор с аэрографом, то подойдет любой тонкий поливиниловый шланг (или тот, который прилагается к аэрографу). При использовании компрессора на улице лучше поискать шланг потолще.

• Хомуты. 5 штук, размер 16 или 20 мм.
• Трубочки. Две штуки — медные или железные, диаметром 6 мм или другим — главное, чтобы налезли шланги.
• Длиной одна 10 см, вторая 20-50 в зависимости от размера ресивера, подробней далее.
• Автомобильные топливные фильтры. Один бензиновый, и один дизельный.
• Манометр (по желанию).
• Эпоксидная смола, если используется ресивер из пластмассы.
• Кусок деревянной доски (основа). Размер зависит от размера ресивера и мотора. Они должны разместится на доске рядом.
• Стальная лента или проволока. Нужна, чтобы закрепить ресивер.
• Саморезы по дереву.

Инструменты:

• Острый нож
• Отвёртка
• Дрель
• Плоскогубцы.
• Пилочка по металлу (не обязательно).

Как сделать компрессор своими руками

Теперь непосредственно о том, как сделать компрессор своими руками.

Из компрессора от холодильника выходит три трубочки: две открытых и одна короткая, запаянная. Включите компрессор в розетку и проведите пальцем возле выходов трубочек. Та, из которой дует воздух будет выходом, а та, которая втягивает — входом. Запомните, где какая, и выключайте из розетки компрессор. Пилочкой по металлу обрежьте две трубочки, оставляя по 10 см или больше, чтобы было удобно подключать шланги. Можно откусить плоскогубцами, но нужно следить, чтобы опилки не попали внутрь трубочек. Далее крепим компрессор на доске-основе, прикручивая ножки саморезами (можно использовать болты, так надёжней). Важно: компрессор крепим в том же положении, в котором он был закреплён в холодильнике. Дело в том, что пусковое реле на моторе работает за счёт сил гравитации, на корпусе реле есть стрелочка, указывающая вверх. Закрепив компрессор, переходим к ресиверу.

Делаем ресивер. Вариант если у вас пластмассовая емкость. Сверлим в крышке два отверстия под наши трубочки. Вставляем их туда, как показано на рисунке, и крепим эпоксидной смолой. Сверху оставляем концы длиной 2-4 см. Теперь о длине трубочек. Короткая (10 см) будет выходной. Вторая будет входной, её делаем как можно больше, чтобы она не доставала несколько сантиметров до дна ресивера. Это делается, чтобы как можно больше расставить между собой входное и выходное отверстия внутри ресивера для большего перемешивания воздуха.

Если у вас железный ресивер, делаем то же, но не клеим трубочки, а паяем или привариваем. Также можно приварить гайки, а в них потом закрутить штуцера под шланги.

Манометр возможно установить только в металлическом ресивере. Для этого сверлим в любом удобном месте на ресивере отверстие и припаиваем в нём манометр. Более предпочтительный вариант: привариваем на отверстие гайку и закручиваем манометр уже в гайку. Так в случае выхода из строя манометра вы с лёгкостью его замените.

Теперь берем отрезок шланга (10 см) и одеваем его на бензиновый фильтр. Если вы используете шланги для бензина то проблем не должно быть, если используете поливиниловые трубки то возможно придётся нагреть её спичкой или подержать в кипятке что бы она налезла на штуцер фильтра. Второй конец шланга надеваем на входную трубочку компрессора. Данный фильтр на входе нужен, чтобы отфильтровывать пыль. Здесь на соединениях использование хомутов не обязательно, так как давления здесь нет.

Берем второй отрезок шланга и соединяем ним выходную трубочку на компрессоре с входной на ресивере. В местах соединения ставим хомуты.

Теперь третий отрезок шланга (10 см) одним концом надеваем на выходную трубочку ресивера, а второй конец одеваем на дизельный фильтр. Надеваем хомуты. На фильтрах (дизельном и бензиновом) нарисована стрелочка, указывающая правильное направления движения через фильтр воздуха. Подсоединяйте оба фильтра правильно. Дизельный фильтр на выходе нужен для фильтрования воды из воздуха.

На выходящий штуцер дизельного фильтра надеваем наш рабочий шланг идущий непосредственно к аэрографу, пульверизатору и т.д.

На нижнюю сторону доски-основы прикручиваем резиновые ножки или клеим войлочные прокладки для мебели. Если этого не сделать, компрессор при работе может царапать пол — он вибрирует. Уровень вибрации и шума зависят от модели добытого вами компрессора холодильника. Моторы от импортных холодильников почти не слышны, советские также тихие, но есть исключения.

Создаваемое давление также зависит от модели. Древние моторы более мощные. Большинство советских компрессоров способны накачать давление до 2-2,5 бар. Компрессор на фото создает давление в 3,5 бар.

Обслуживание самодельного компрессора из холодильника

Обслуживание компрессора состоит в том, чтобы регулярно менять оба фильтра и сливать собравшееся масло в ресивере. Но главный фактор, влияющий на срок службы компрессора, — это частота замены масла. Первый раз лучше его поменять перед сборкой компрессора. На моторе есть третья запаянная трубочка. Отрезаем от нее запаянный конец и сливаем из него масло, перевернув мотор. Выльется около стакана масла. Теперь шприцом через эту же трубочку заливаем свежее моторное масло, чуть больше того количества, что слили.

После, чтобы не запаивать сливную трубочку, закручиваем в неё болтик подходящего размера. При следующей замене масла просто выкручиваем болтик.

Польза компрессора при выполнении различных работ в мастерской или гараже, неоспорима. Этот агрегат давно перестал быть достоянием строительных бригад и ведомственных автопарков. Вот поверхностный перечень того, что можно сделать при помощи компрессора:

• Покрасочные работы
• Пескоструйная зачистка любых материалов
• Продувка от мусора труднодоступных полостей агрегатов
• Уборка территории
• Шиномонтаж
• Работа с пневмоинструментом.

Воздушный компрессор можно приобрести в магазине. Тем более что предлагаются комплекты любой мощности и производительности.

Однако подобное оборудование недешево: если вы не планируете извлекать из него прибыль – покупка просто для облегчения ручного труда, может показаться нецелесообразной. Поэтому многие домашние мастера стараются сделать компрессор своими руками.

Важно! Воздух высокого давления является источником повышенной опасности. Легкомысленный подход к сборке или использованию самодельного оборудования может привести к серьезным травмам.

Самый простой (и относительно безопасный) самодельный компрессор можно соорудить из обычного автомобильного аксессуара. Речь пойдет о готовом электроприборе – компрессоре для подкачки колес.

Казалось бы, куда его применить, кроме как по прямому назначению? Особенности конструкции не позволяют подавать большие объемы воздуха за единицу времени.

Этот параметр заслуживает отдельного пояснения:

У компрессора есть две важные характеристики:

Мощность

Способность создать высокое давление без дополнительной нагрузки на двигатель.

У автомобильных агрегатов с этим полный порядок. Можно спокойно нагнетать давление вплоть до 5-6 атмосфер. Правда подкачка колеса до типовых 2,5-3 единиц, занимает добрый десяток минут (при нулевом исходном давлении). За это время недорогие устройства могут просто перегреться, поэтому требуются перерывы в работе.

Это происходит по причине малой производительности автомобильных компрессоров.

Производительность

Способность выдать «на-гора» определенный объем воздуха за единицу времени. Чем она выше – тем быстрее происходит наполнение емкости, и тем интенсивнее поток из сопла при прямом использовании сжатого воздуха.

Для совмещения этих качеств необходим большой объем поршневой группы агрегата, и мощный двигатель с высокими оборотами. Плюс к этому, надо обеспечить охлаждение цилиндров, иначе компрессор перегреется и заклинит. Такие аппараты существуют, в качестве рабочего узла могут использоваться даже турбины.

Но стоимость оборудования не позволяет применять его массово, тем более в быту.

Проще говоря – либо мощность, либо производительность. Как выйти из замкнутого круга? Использовать накопительную емкость – ресивер. В промышленных образцах это стальной баллон, который медленно заполняется мощным, но не очень производительным компрессором.

Самодельный слабомощный компрессор из электродвигателя от игрушки. Простое решение насущной проблемы. Такой компрессор вполне сгодится для подачи воздуха в аквариум. Как сделать своими руками подробно по шагам в этом видео.

Когда будет создано достаточное давление, из ресивера можно подать достаточно большой объем воздуха за короткое время. Затем необходимо подождать, пока компрессор восстановит давление.
Так работают все агрегаты , включая установленные на автомобилях с пневматическими тормозами.

Наши «кулибины» давно научились создавать подобие промышленных установок с помощью автокомпрессора. Берем запасное колесо, с помощью любимого «Беркута» набиваем 3-4 атмосферы (главное, чтобы покрышка не лопнула), и покрасочный аппарат высокого давления готов.

Это же приспособление используется для продувки при обслуживании мотора или подвески. Только вместо покрасочного пистолета используется продувочный.

Автоматика не требуется, достаточно в ручном режиме контролировать давление с помощью встроенного манометра. Разумеется, таким агрегатом не запустишь пневматический инструмент, да и пескоструйная машина из колеса не получится.

Воздушный компрессор из огнетушителя или газового баллона

При наличии мощного автокомпрессора для подкачки колес (ради такого случая его можно и купить), вы легко сделаете полноценный воздушный агрегат средней мощности. Достаточно приобрести старый углекислотный огнетушитель или газовый баллон, и соединить его с готовой «качалкой».

Есть нюансы, которые надо соблюсти:

1. Донорская емкость не должна иметь коррозийных и механических повреждений
2. Запас по давлению должен составлять 100% от планируемого. То есть, если вы рассчитываете «набивать» его до 5 атмосфер, то гарантированная паспортная прочность должна выдерживать не менее 10 атмосфер
3. Необходимо установить датчик с аварийным выключателем. Когда давление достигнет номинала, компрессор выключится.

Важно! Не стоит полагаться на свою внимательность. Если вы «перекачаете» колесо – оно просто лопнет, наделав много шума и пыли. Если же лопнет стальной баллон – разлетевшиеся осколки могут привести к тяжелым увечьям, вплоть до летального исхода. Едва-ли ваша емкость будет новой, соответственно запас прочности еще ниже.

4. В крайнем случае установите механический клапан аварийного сброса давления. И разумеется, в системе должен быть автономный манометр (помимо установленного на компрессоре)
5. Конструкция должна быть устойчивой, полезно сделать стальную обрешетку, на случай разрыва ресивера
6. Если вы редко пользуетесь построенным агрегатом, не оставляйте высокое давление надолго. Достаточно 0,5 атмосфер, для поддержания герметичности.

Как сделать полноценный компрессор своими руками

Вариант из авто-аксессуаров хорош своей доступностью . Однако мощность, производительность, и главное – продолжительность непрерывной работы, оставляют желать лучшего. Есть проверенный вариант – компрессор из холодильника. Затратная часть зависит от вашего умения находить условно бесплатные комплектующие.

И надо сказать, агрегат получается не хуже заводского.

И так, что требуется для изготовления. Исчерпывающий список, учитывающий все нюансы. Его можно сократить, за исключением элементов безопасности:

• Компрессор от бытового холодильника (условно бесплатно)
• Емкость для ресивера: это может быть огнетушитель, газовый баллон, или самодельный, сваренный из толстостенной трубы и листового железа. Последний вариант удобен с точки зрения размещения арматуры, но вопрос надежности сварки очень важен. Стоимость также стремится к нулю
• Воздушная арматура: трубки, шланги, фитинги, тройники, пневморозетки




• Регулятор рабочего давления (редуктор)
• Манометр (при наличии редуктора = 2 шт)
• Фильтры очистки воздуха на входе (для сохранности поршневой группы компрессора)
• Масло или влагоотделитель на выходе (актуально для компрессоров с «мокрой» смазкой)
• Реле давления (управляет работой компрессора)
• Аварийный клапан (обязательно при любой комплектации!)

Структурная схема представлена на иллюстрации:


В принципе, данный «конструктор» не представляет сложности в сборке. Есть нюансы при подключении компрессора от холодильника.

Достаточно редко встречаются т.н. «сухие» поршневые группы – с графитовыми уплотнителями без применения смазочных материалов. Если вы раздобудете такой экземпляр – считайте повезло. В остальных случаях, компрессор буквально залит маслом.

Это не проблема для фреона, а вот в чистом воздухе для работы, капли смазки ни к чему. Поэтому в качестве маслоотделителя выступает вначале ресивер , который оборудуется сливной пробкой, и специализированный фильтр. О герметичности всех соединений напоминать не стоит, и так все понятно.
Полноценный бесшумный компрессор из холодильника своими руками, видео инструкция.

Такой агрегат вполне справится с шиномонтажными работами, покраской, продувкой, и даже с обеспечением работы пневмоинструмента. Правда при интенсивном расходе воздуха, придется часто останавливаться для восстановления давления. Если требуется мощность повыше – есть более производительные разработки.

Компрессор высокого давления своими руками

Если коленвал двигателя внутреннего сгорания, приводится в движение давлением от сгорания топливной смеси, почему не запустить процесс наоборот?

Использование ДВС в качестве компрессора не просто возможно. Вы получаете производительный и мощный агрегат, причем поршневая группа имеет хороший запас прочности. Главный вопрос – какой привод использовать. Учитывая общую энергоемкость – подойдет электромотор мощностью не менее 3 кВт.




компрессор высокого давления своими руками из двигателя автомобиля


При желании можно найти такой агрегат в приличном состоянии за разумную цену. Ну а живой мотор от «Жигулей» приобрести вообще не проблема. Коробка передач не нужна, как и стартерная группа. Система зажигания, впуска и выхлопа также удаляется.

Чтобы самодельный компрессор работал, достаточно системы смазки, охлаждения, и герметичной поршневой группы. ГРМ в процессе не участвует, распредвал можно демонтировать вместе с ремнем. Выпускные клапана не трогаем, просто проверим герметичность. А вот на впуске надо установить пружины послабее.

Клапана должны свободно подавать воздух в поршни.

Давление нагнетается через свечные колодцы . В них вкручиваются штуцера с шариковыми клапанами, работающими на выпуск. Четыре патрубка объединяются в рампу, и общий трубопровод подает сжатый воздух в ресивер. Разумеется, емкость должна быть соответствующая. Такому компрессору под силу давление в десятки атмосфер.

Если вы настроены серьезно и у вас есть старый двигатель от авто, например, от ВАЗ 2108 как в этом видео, то посмотрев детальную инструкцию по сборке вы сможете собрать свой самодельный компрессор из ДВС.


Итог:
В зависимости от потребностей и финансовых возможностей, вы можете собрать агрегат любого уровня сложности и производительности. Космические технологии не применяются, однако вопросы безопасности конструкции на первом месте.

Когда холодильник выходит из строя, человек предпочитает сразу отправить его на свалку, и приобрести новый агрегат для заморозки продуктов. Компрессор с холодильника все же стоит оставить, ведь данная часть бытового прибора может немало пригодиться человеку. Использовать компрессор от холодильника можно для накачки шин, для выкачивания воды и даже в аэрографии этот инструмент пригодится. Но прежде, чем рассуждать о нюансах использования агрегата, его еще нужно добыть. Для этого необходимо найти агрегат, похожий на большой черный котелок в нижней части холодильника. Далее следует открутить болты и гайки, с помощью которых деталь крепится к самому холодильнику. При помощи ножовки компрессор необходимо отпилить от радиатора холодильника. Теперь остается лишь проверить функциональные возможности компрессора. Для этого его подключают в сеть, и если деталь начинает издавать характерные звуки, значит она работает.

Добытый компрессор из холодильника можно использовать для починки другой крупногабаритной бытовой техники. Так, например, если у человека из строя вышел компрессор на другом холодильнике, деталь можно спокойно заменить и продолжить использование техники. Однако зачастую умельцы находят совершенно иные сферы для применения этого агрегата. Так, например, очень часто компрессор используется в гаражах для прокачки шин и откачки масла. Вот только перед началом его применения придется установить специальный ресивер. Сам ресивер требуется для того, чтобы агрегат работал нормально и бесперебойно, не слишком перегружая сеть. Также данный нюанс следует соблюсти, чтобы в процессе работы, компрессор не разбрызгивал масло. Закрепить ресивер следует на трубках компрессора, дополнительно проверив прочность соединения. После этого можно переходить к эксплуатации компрессора в своих целях.

Старый компрессор холодильника находит наиболее широкую область применения в гараже. Выше уже упоминалось, что технику можно использовать для подкачки шин, из-за того, что сам компрессор способен перегонять воздух. Для накачки шин агрегат нужно лишь включить в розетку и присоединить к шине. Вот только накачать таким образом получится не более двух шин, поскольку компрессор от холодильника работает довольно медленно, но при этом может заметно перегружать сеть. Компрессор от холодильника обладает достаточным давлением для накачки автомобильных шин. В целях накачивания велосипедного колеса можно использовать, например, деталь от кондиционера. Еще одна сфера применения компрессора в гараже — для откачки лишнего масла. Здесь требуется отвинтить масляный фильтр, и с помощью компрессора откачать необходимое количество масла. Сам процесс обычно занимает не больше 2-3 минут, но за уровнем масла нужно все время следить.

Один из самых популярных вариантов использования старого компрессора — это в целях аэрографии. Искусство аэрографии подразумевает использование специального аппарата для нанесения рисунка в рамках особой техники. Компрессор как раз и станет таким агрегатом, причем довольно мощным. Для сборки аэрографа понадобится старый компрессор, ресивер, резиновая трубка, фильтры тонкой очистки, трубка хлорвиниловая, крепежные хомуты и мебельные шурупы. Перед началом сборки аэрографа необходимо заменить масло в компрессоре на простое автомобильно, так как это положительно повлияет на работу техники. Далее следует подключить ресивер, подсоединить к компрессору пусковое реле и заправочную трубку. Бензиновый фильтр следует закрепить на самом компрессоре, дизельный на ресивере. Соединив всю конструкцию при помощи имеющихся трубок, можно подключать аэрограф к сети и использовать его в целях создания оригинальных рисунков.

Эффективно использовать старый компрессор можно и для откачки воды из системы водоснабжения. Например, при замене или ремонте водопровода зачастую бывает сложно откачать из труб всю жидкость, а это осложняет все дальнейшие действия. Именно поэтому специалисты и рекомендуют использовать компрессор. Для создания системы откачки воды понадобится простая, стеклянная бутылка, две высасывающие трубки и жидкость в специальной емкости. Одну высасывающую трубку необходимо подключить к компрессору, оставив второй конец в бутылке. Саму бутылку после этого рекомендуется закрыть, чтобы создать вакуум. Вторую трубку следует также отвести в бутылку, а ее конец оставить в емкости с водой. По сути, агрегат для откачки воды готов, и его можно начать использовать. При помощи еще одного отверстия на компрессоре можно спокойно откачивать жидкость из системы водоснабжения, заметно облегчая для себя процесс ремонта

Все перечисленные способы использования компрессора реальны, но, разумеется, прибегать к ним следует лишь при наличии специальных технических знаний. Если сам человек плохо себе представляет, как выглядит компрессор, и как из него создать агрегат для накачки шин, то за работу с этой деталью холодильника лучше не браться. В интернете можно отыскать множество инструкций по преобразованию компрессора в самых разных целях, и тут очень важно учитывать сферу применения агрегата. Также при работе с ним необходимо соблюдать технику безопасности, отслеживая и то, чтобы сеть не была под слишком большим напряжением. Старый и ржавый компрессор может еще долго служить человеку. Именно поэтому, если владелец холодильника не планирует его использовать, лучше сразу отдать технику на утилизацию, где старому компрессору обязательно отыщется свое применение в разных сферах.

Уважаемые форумчане! Примерно в 81-м году я где-то (уже и не вспомнить, где) на металлоломе нашёл компрессор древнего холодильника.Я разрезал корпус и добыл электродвигатель с компрессором в надежде использовать для получения сжатого воздуха, но не тут-то было—прямоугольный поршень компрессора был капитально изношен и давление было низким. Агрегат был отложен до лучших времён и все эти годы болтался по гаражам и сараям (в хо- рошо упакованном виде).А вот и он:

Конструктив: статор запрессован в штампованный полукорпус с торца которого закреплён литой корпус компрессора. В нём 2 втулки, в которых консольно вращается вал ротора. Между втулками на валу эксцентрик, толкающий прямоугольный поршень.Всё это работало во фреоне с маслом. При 235В в сети движок берёт 1,6А тока на холостом ходу. Рабочая обмотка намотана проводом 1мм в диаметре. Обороты не более 910, скорее меньше, если это возможно (измерить нечем), но высокий крутящий момент на валу.

Весит эта штука 13 кг Прошу совета в применении данного девайса для привода. Где выгодно использовать его (надеюсь) достоинства: высокий крутящий момент и низкие обороты? Изготовить подобие полукорпуса, вал (настоящий крепится в роторе с торца болтом М6) и корпуса подшипников не вижу большой проблемы.

статья о применение старого компрессора от холодильника, для использования в аэрографе.

Итак глава первая: добыча.
Обычно в наших широтах ареал обитания диких или одичавших компрессоров довольно невелик, хотя случаются исключения. Чаще всего их можно встретить возле мусорок во дворах домов либо в подвалах, где хранят всякий хлам. Обычно они крепко прикручены к большому белому ящику, который в простонародье именуют холодильник и хранят в нём пиво. Охотиться на дикого компрессора голыми руками не выйдет, он вам просто так не дастся. А пока вы будете бегать за вооружением, дикий компрессор вполне может стать домашним, но уже чужим.

При себе надо обязательно иметь специальный комплект оружия — плоскогубцы,отвёртки плоскую и крестик, 2 ключа на 12Х14. При обнаружении большого белого ящика необходимо внимательно осмотреть его, обычно компрессор прячется в его нижней части сзади. Если компрессор обнаружен и при вас есть необходимый комплект оружия можно приступать к добыче.

Добыча компрессора — процесс несложный, но надо к нему подойти внимательно и аккуратно, иначе в последствии могут быть проблемы. Первое что надо сделать — плоскогубцами или бокорезами откусить медные трубки, которые идут к решётке охлаждения, с припуском не меньше 10 см., а лучше – по максимуму, потом лишние трубки пригодятся (на некоторых типов компрессоров на трубках закреплена металлическая табличка с выбитыми цифрами — не выбрасывайте её, она тоже может пригодиться). Причём трубки надо именно откусить! Не в коем случае нельзя пилить, стружка обязательно попадёт внутрь, тогда ваш компрессор может сильно заболеть и умереть. При откусывании трубки заплющатся, можно этого не бояться, да и поможет не облиться маслом при транспортировке.

На этом этапе могу порекомендовать на кусочек чистой бумаги вылить каплю масла из компрессора и посмотреть его на наличие металлических частиц. Если в масле замечаются пылинки серебрянки — можно дальше не продолжать, и почтить минутой молчания светлую память погибшего агрегата.

Второе и самое главное — компрессор состоит не только из железяки, у него есть ещё один и очень важный орган — пусковое реле. Реле выглядит как маленькая чёрненькая (иногда беленькая) коробочка, отдельно прикрученная винтиками рядом с компрессором,в неё и из неё идут проводки. Нужно аккуратно отвинтить реле от холодильника, и точно так же аккуратно отсоединить разъём который идёт от реле к тушке компрессора (это относится к старым горшкам, у других типов компрессоров реле может быть несъёмным). Входящие 2 провода скорее всего придётся откусить, они всё равно не идут на прямую к вилке. Есть ещё один важный момент — надо запомнить или пометить в каком положении было прикручено реле, где верх и низ, оно бывает и подписано, но не всегда. Почему важно — об этом ниже.

Ну и наконец третье — с помощью 2 ключей на 12 откручиваем тушку компрессора от холодильника. Он обычно прикручен 4 болтами с гайками, через резиновые прокладочки. Желательно весь этот комплект крепежа и резинок забрать с собой, может пригодиться при последующей подготовке к работе.

Глава вторая: подготовка (одомашнивание).

Итак, вы только что добыли свой компрессор, перемазанные грязью и маслом, с исцарапанными и оттянутыми до колен руками, уставшие но довольные наконец дотянули до его дома. Теперь можно приступать к подготовке компрессора к работе. Первое что нужно сделать — контрольный пуск. Одеваем разъём реле на контакты в корпусе компрессора. Ориентируем и временно закрепляем реле на горизонтальной поверхности, можно даже скотчем приклеить. Главное — закрепить реле так,как оно стояло в холодильнике,оно работает на прицепе земного притяжения и нагрева пластин. Если неправильно сориентировать его, или просто бросить на весу — оно не сработает правильно, и это может кончиться фатально как для реле, так и для обмоток мотора компрессора.

Аккуратно и с помощью изоленты прикручиваем к входящим в реле проводам временный провод с вилкой. Настоятельно рекомендую замотать место скрутки изолентой, от этого зависит ваша безопасность и жизнь. Моделистов и так мало, давайте дорожить ими и собой. Заплющенные трубки нужно обжать плоскогубцами, они разойдутся в стороны и освободят проход воздуха.

Когда всё готово и закреплено — можно втыкать вилку в розетку. Обычно это сопровождается небольшим искрением и хлопком, нагрузка всё-таки немалая. Если всё в порядке — компрессор должен включиться и тихонько тарахтеть. Из трубки должен идти воздух, нужно пометить кто из них «вдох», а кто «выдох». Долго гонять не нужно, главное убедиться в работоспособности агрегата в сборе. Если не в порядке и компрессор не запускается, либо запускается и через некоторое время выключается — дело плоховато. Для небольшого обследования нужно дружить с электротехникой и тестером. Если вы с этими вещами не дружите — не рекомендую ковыряться дальше.

Ну а если дружите или имеете представление — продолжим. Надо снять разъём реле с компрессора и прозвонить обмотки мотора. Они должны звониться с небольшим сопротивлением между собой в любой комбинации. Если одна из обмоток не звониться — мы держим в руках тело погибшего агрегата. Если звониться, значит надо осмотреть и почистить реле. Аккуратно вскрыть коробочку, и мелкой наждачной бумагой подчистить контакты. Главное их не погнуть и не отломать, сильно тереть тоже не надо.

Затем собираем всё обратно, закрепляем как положено и пробуем включать вновь. Если снова не запускается или выключается – увы, не повезло… (Это при условии, что реле родное и шло в комплекте с этим компрессором. Аварийное отключение может происходить и из-за того, что мотор мощнее, чем тот, на который рассчитано реле, тогда придётся искать другое реле, а в этом поможет табличка на трубке.) Впрочем, не будем о грустном, надеемся, что всё заработало.

Теперь предстоит собрать ваш агрегат в более приспособленное и компактное устройство. Конечно, я не претендую на истину, у каждого свои возможности и средства для достижения этой цели, но изложу свой подход к сборке всего устройства. Для этого нужно посетить ближайший магазин автозапчастей, авторынок или ларёк с запчастями. Там нужно приобрести:
Литр моторного масла для замены,10w40 или другое минеральное или полусинтетическое. обычно литр минимальная тара, но если повезёт – бывает разливное, хватит и 500 грамм. На худой конец можно смазать все скрипучие петли в доме.
Резиновую армированную маслобензостойкую трубку, около метра длинной и 4мм внутреннего диаметра.Неплохо иметь с собой отрезок медной трубки от компрессора, к ней можно примерить нужную резиновую трубку.
Металлические стяжные хомуты, 6 штук. Их надо примерять к свежекупленной резиновой трубке. Они должны быть немного большего диаметра.
Хлорвиниловую трубку для омывателей стёкол. Они полупрозрачные, есть и армированные, но нам такие не нужны. Длину нужно выбирать в зависимости от места расположения компрессора и комфорта работы, но не менее 2 метров.
2 фильтра тонкой очистки – один для бензина, второй для дизельного топлива. Визуально отличаются – для бензина внутри стоит бумажная гармошка, для дизеля – внутри синтетическая сеточка.
Тюбик маслобензостойкого силиконового герметика, лучше густой консистенции и серого цвета, более жидкий и чёрный хуже.

После приобретения всего этого надо направить свои стопы в ближайший хозяйственный магазин. В нём вы должны приобрести:
Шнур с вилкой на конце, для запитывания компрессора в сеть. Длинной не менее 1,5 метров, желательно в двойной изоляции.
Одноклавишный выключатель света в корпусе закрытого типа, для внешнего монтажа.
Мебельные шурупы по дереву 3,5 х 16 или 3х16.

Теперь всю эту кучу надо объединить вместе, и мы получим вожделенный агрегат.

Первый и самый важный пункт подготовки, от которого зависит дальнейшая работа и долговечность компрессора — замена масла. Немало копий было сломано по этому поводу, надо менять, не надо, какое масло лить, а какое нет.

Мнений может быть много, но правильное — моё ! Дабы не возникало потом пустых вопросов типа «а у меня на подсолнечном работает и хорошо!», распишу свою точку зрения на этот момент.

Внутрь компрессора на заводе заливается чистое «веретённое” (фреонное, компрессорное — как его не называли) масло. На самом деле оно минеральное. Оно не содержит в себе никаких присадок, потому что компрессор в холодильнике работает в замкнутом и безвоздушном (безкислородном) пространстве, и не подвергается ни какому воздействию внешней среды. Когда мы начинаем его использовать в наших целях ситуация кардинально меняется. На масло начинает воздействовать кислород воздуха, микрочастицы пыли, влага и прочее. Минеральное масло довольно быстро засоряется и окисляется, теряет свои свойства. Это приводит к сильному нагреву компрессора при работе, шуму, износу поршневой системы и, в конце концов, к заклиниванию. И это притом, что масла было достаточно. Более того — в связи с небольшими связующими и смачивающими свойствами минерального масла оно будет интенсивно лететь на выход, засоряя парами воздух и уменьшая рабочий уровень в компрессоре.

Автомобильное (моторное) масло лишено большинства из этих проблем, в первую очередь за счёт содержания в нём пакета присадок компенсирующих или полностью устраняющих плохие факторы, влияющие на качество и долговечность масла. Тем более что оно рассчитано на гораздо более жёсткие условия эксплуатации, чем те, которые будут в вашем компрессоре. Я например использую моторную полусинтетику 10w40, потому что она остаётся после замены масла в моей машине. Можно использовать и минеральное, и полусинтетическое масло с другими индексами, но использовать синтетические масла не рекомендую. Во-первых дороже значительно, во-вторых они более жидкие и менее долговечные.

Надеюсь, что написал убедительно, хотя конечно найдутся неверующие, которые будут упорно заливать любое попавшееся под руки масло, ну да и флаг им.

Вернёмся к нашему железному другу. Тут возникает некоторый технический момент, а именно — какой тип компрессора попал в ваши руки. Визуально они разделяются на 2 основных типа — цилиндр и горшок (напоминает ночную вазу, прикрытую выпуклой крышкой). Первые — практически вымерший вид, применялся в очень старых типах холодильников, перестал производиться в конце 70х годов. Но если вам удалось добыть такой тип компрессора живьём — вам здорово повезло. Давление на выходе они могут дать гораздо больше остальных. Чаще всего в руки попадает именно второй тип компрессоров — горшки.

Главное для нас отличие на данном этапе — это куда менять масло. В цилиндрах чаще всего на боку корпуса вкручен огромный болт, он закрывает собой заливную горловину. Нужно открутить его с помощью гаечного ключа, слить из компрессора старое масло в какую-нибудь одноразовую посуду.Желательно замерить сколько этого масла было. В зависимости от типа цилиндра в них надо залить от 300 до 500 грамм масла. Затем аккуратно завернуть болт обратно, желательно намазав его маслобензостойким герметиком.

С горшком несколько сложнее. Из него обычно торчит 3 трубки – вдох, выдох и запаянная заливная трубочка. Масло менять желательно через неё. Для этого нам надо вскрыть эту трубочку, можно немного надрезать надфилем по кругу ниже заплющенного места, но не в коем случае не пилить насквозь. Потом по надрезу трубочку нужно надломить и полностью отломать, покачивая в стороны. Образовавшийся по краю заусенец надо слегка прибить молотком. Затем просто слить масло из горшка, наклонив его в сторону трубочек, в любую одноразовую тару. Запомните – после слива масла компрессор не в коем случае не включать!

Заправлять компрессор придётся шприцом, понемногу вливая масло в заливную трубочку, можно надеть резиновую трубку в виде импровизированной воронки. Масла в горшок требуется около 250-350 грамм. После заправки трубочку надо заглушить, иначе воздух будет уходить через неё (либо наоборот – входить мимо фильтра, зависит от типа компрессора). Можно конечно заплющить, но это не удобно, потом ведь масло придётся менять. Я рекомендую вкрутить небольшой саморезный винтик подходящего диаметра, под шляпкой которого будет резиновая шайбочка-прокладочка.

Как и в случае с маслом найдутся отчаянные или ленивые товарищи, которые будут пытаться кормить компрессор маслом на ходу, подливая его к засасывающей трубке — я крайне не рекомендую поступать так. Во-первых – масло желательно менять всё и сразу, а включать компрессор со слитым маслом – это значит убить его. Во-вторых — есть такое явление в поршневых устройствах — гидроудар. Это когда в пространство над поршнем попадает жидкость, в объёме большем, чем позволяет объём камеры сжатия. Жидкости, как мы знаем, почти не сжимаются, а мотор компрессора будет пытаться это сделать. В результате мы можем получить разрушение поршневой системы. Надеюсь, что и в этом я убедил.

И так продолжим. Теперь будем складывать всё в кучу, по приведённой схеме.

Эта схема предназначена для аэрографов одинарного действия, типа нашего любимого «Этон» – он же – белорус, либо переделанных на однократное действие аэрографов двойного действия.

Можно конечно соединить это всё и оставить на весу, но эта конструкция будет постоянно ломаться и разваливаться. Думаю, если немного потратить сил и объединить всё на какой либо платформе или в корпусе – это будет надёжнее и доставит большее удовольствие от работы. Не претендую на стандартизацию, но мой тип сборки абсолютно не требует применения станков, сварки или специального инструмента. Все материалы так же доступны, и стоимость их небольшая. Для самого простого и надёжного результата можно собрать конструкцию на листе фанеры или ДСП. Размеры этого листа в основном зависят от типа выбранного или добытого ресивера. Ресивер нужен для минимум двух функций – он сглаживает пульсации давления воздуха, неизбежные при работе компрессора, служит уловителем паров и капелек масла. Для недорогих аэрографов одинарного действия, к которым относится широко распространённый «Этон» – он же – белорус, ресивер большой ёмкости совершенно не нужен, достаточно объёма около 1-2 литров.

Как показывает практика, в качестве ресивера используют практически любые герметично закрывающиеся ёмкости – от пластиковых бутылок для напитков и пива до промышленных ресиверов от грузовиков и оборудования. На мой взгляд, использовать пластиковые бутылки и уж тем более стеклянные несколько небезопасно, эти материалы не обладают хорошей механической прочностью, и даже небольшое давление в ресивере может разорвать его при повреждении и нанести травмы. Можно конечно использовать и такие вещи как баллон от огнетушителя, но это несколько укрупняет и утяжеляет всю конструкцию.

Наиболее оптимальными ёмкостями под ресивер являются небольшие пищевые канистры для воды из полупрозрачного белого полиэтилена, либо как в моём примере – расширительный бачок от жигулей. Полиэтилен, из которого сделаны эти ёмкости, довольно толстый и вязкий, не боится механических повреждений от упавших мелких предметов и довольно долго сохраняет свои свойства. Даже если и произойдёт разрыв — он не даёт осколков или обрывков материала. Тем, кто не хочет применять такие материалы под давлением, могу посоветовать присмотреться к небольшим сварным металлическим канистрам для топлива, объёмом 5 литров.

Приспособить канистру или бачок для ресивера довольно просто – надо взять 2 трубочки, например медные, отрезанные от компрессора, длинной около 15 см каждая. Не забудьте, на компрессоре должны остаться трубки не менее 10 см длинной. В крышке канистры сверлятся 2 отверстия, в которые должны плотно входить эти трубочки. Затем с внутренней стороны крышки место вхождения трубок заливается эпоксидной смолой, полностью заливать не надо, надо оставить ещё место для вкручивания горлышка. Когда всё высыхает – нужно смазать горлышко и пробку герметиком и плотно закрутить. В этом моменте важно правильно разместить трубки – их кончики не должны быть рядом, и выходящая трубка должна быть выше входящей (как на схеме).

Теперь, когда всё подготовлено, можно прикинуть, каких размеров нужен лист фанеры. Сильно в обтяжку собирать не стоит, так будет сложнее обслуживать, да и компрессор должен иметь некоторое пространство вокруг для обдува воздухом и охлаждения. В моём случае хватило куска 30х40 см. Фанеру нужно брать толщиной не менее 9 мм, лист ДВП – 15 мм. Обрезка уголков и обработка грубой шкуркой – это уже на вкус. Но занозы в пальцах удовольствие не доставят.

По углам листа на его будущей нижней части необходимо шурупами закрепить ножки, резиновые или, например, пробки от пластиковых бутылок (хороший повод взять 4 «полторашки» пива). Главное шурупами не прикрутить насквозь к полу или столу. Ножки необходимы для снижения шума при работе компрессора, предотвращают его «уползание» с места, да и поцарапать пол тоже неприятно.

Далее сверлятся 4 отверстия под крепления компрессора, болты, надеюсь, не забыли взять с собой? Возможно, при использовании толстого листа фанеры или ДСП может не хватить длины штатных болтов, тогда придётся купить более длинные в комплекте с гайками, в хозяйственном или авто магазине.

Самое сложное – закрепить ресивер. Устанавливать его надо первым, что бы потом не мешали остальные детали агрегата. Протыкать ресивер насквозь крепежом не стоит, здесь нужен творческий подход – например, использовать резиновую трубку или полоску, прочную ткань или кожу, перфорированную ленту для упаковки тяжёлых грузов и т.д. Один край крепящей ленты прикручивается шурупом к фанере, перекидывается через ресивер и с натягом прикручивается с другой стороны.

Компрессор закрепляется болтами, желательно трубками к краю листа фанеры, так в дальнейшем будет проще менять масло. Резьбу болтов при привинчивании желательно смазать герметиком, так они в последствии не будут откручиваться из-за вибраций. Рядом с ним шурупами привинчиваем пусковое реле, правильно его сориентировав. Дальше – выключатель света, на его контакты присоединяем реле и шнур питания. Сам шнур желательно закрепить хомутиком или петелькой к листу фанеры, так он не вырвется из выключателя.

Когда с электрической частью закончено – приступаем к монтажу остальной пневматической системы. На входе компрессора с помощью отрезка резиновой трубки и 2 хомутов закрепляем фильтр тонкой очистки для бензина. Возможно, кому-то покажется лишней эта деталь, но это ведь не дорого, и всяческая пыль не будет попадать внутрь компрессора, тогда оттуда её уже не извлечь. Главное при всех последующих операциях не залить этот фильтр маслом, он потеряет от этого свои свойства. Далее отрезком резиновой трубки и 2 хомутами соединяем выход компрессора со входом ресивера. Действовать надо аккуратно, дабы не выломать трубки из крышки. На выход ресивера так же натягиваем резиновую трубку с 2 хомутами, закрепляем фильтр для дизельного топлива. Этот фильтр можно заполнить силикагелем, тогда он будет выполнять 2 функции – уловитель влаги и переходник для закрепления резиновой и хлорвиниловой трубок. Можно конечно обойтись и без него, хлорвиниловую трубку натянуть прямо на выход ресивера, но такое соединение не будет полностью герметично и прочно, с гладкой медной трубки шланг будет срываться.

Хлорвиниловая трубка обычно меньше диаметром, чем штуцер фильтра и аэрографа, растягивается не очень хорошо, и насадить её довольно сложно. Для этого есть маленькая хитрость – кончик трубки погружается в растворитель 647 на несколько минут. Неглубоко, больше 5 мм не стоит, иначе она будет слишком гибкая, и не будет упора для её насаживания на штуцер. Желательно закрепить фильтр и хлорвиниловую трубку на листе фанеры, так она не будет болтаться и расшатывать трубки ресивера.

Ну вот практически и всё. Можно включать, послушать, как шипит воздух. Только кидаться сразу в работу не стоит, если применялся силиконовый герметик – ему надо просохнуть пару дней.

Глава третья: эксплуатация.
Здесь ничего сложного нет. Главное при эксплуатации компрессора – не допускать его перегрева. Обычно компрессор нагревается до температуры 40-45С за 25-30 минут непрерывной работы. Дольше работать не стоит, это уже может плохо отразиться на его ресурсе и качестве работы.

При дальнейшей эксплуатации, возможно, придётся регулировать давление воздуха. Например, некоторые типы компрессоров могут выдать гораздо большее количество воздуха, чем это нужно для аэрографа, либо это связано с покрасочными моментами. В этом случае компрессор будет создавать излишне большое давление в трубках, фильтрах и ресивере, да и сам он будет работать с перегрузкой и быстро нагреваться. В этом случае нам потребуется редуктор. Самое важное – редуктор в этой системе нужно устанавливать на ВХОДЕ компрессора, если он будет устанавливаться на выходе – это также будет вызывать перегрузку компрессора и его быстрый нагрев.

Устанавливая редуктор на входе, мы ограничиваем количество воздуха, проходящее через компрессор, тем самым регулируется и давление. Самым простым и доступным редуктором являются калиброванные трубочки, которые можно закрепить на входе фильтра через резиновую трубку, например от стержней авторучек, или толстые иглы от шприцов. Можно и самому насверлить разными свёрлами. Либо можно посетить ближайший зоомагазин, в товарах для аквариума можно найти очень даже подходящие маленькие краники и редукторы. И по посадочным диаметрам они как раз, и стоят копейки. В отличие от калиброванных трубочек они позволят регулировать давление в некоторых пределах по ходу работы.

Глава четвёртая: обслуживание.

Обслуживание компрессора дело не сложное, хотя для этого придётся частично снимать некоторые детали. Можно конечно и вовсе не обслуживать агрегат, но поверьте – он ответит тем же.

В обслуживание входят:
Замена масла.
Замена фильтров.
Слив накопившегося масла из ресивера.

Масло, какое бы оно не было хорошее, всё равно со временем теряет свои свойства и загрязняется. В компрессоре вне зависимости от режима и количества времени его работы масло желательно менять не реже раза в год.

Для этого необходимо снять с него все трубки, вывинтить из заправочной трубочки заглушку – винтик, и наклонив компрессор вылить из него всё масло. Запомните – после этого включать его нельзя не в коем случае! Далее, как и при первой замене масла, шприцом заливаем необходимое количество масла внутрь. Пока сняты трубки – можно заодно снять старые фильтры, вылить накопившееся масло из ресивера. Вливать это масло обратно в компрессор не стоит.

Потом установить все новые фильтры на место, трубки вернуть обратно на компрессор. В этом хорошо помогают металлические хомуты, они позволяют неоднократно проводить подобные операции.

Ну вот вроде и всё, удачной работы. Думаю возникшие дополнительные вопросы можно будет разрешить на форуме.

Изготовление самодельного насоса из компрессора

Библиографическое описание:

Кузьмин, А. Н. Изготовление самодельного насоса из компрессора / А. Н. Кузьмин, С. Н. Корнилова. — Текст : непосредственный // Юный ученый. — 2017. — № 1.1 (10.1). — С. 57-59. — URL: https://moluch.ru/young/archive/10/666/ (дата обращения: 01.02.2021).



Цель работы: изготовить самодельный насос из компрессора для накачивания шин в домашних условиях

В ходе работы необходимо выполнить следующие задачи:

1) изучить принцип работы холодильного компрессора и заводские образцы насоса;

2) собрать экспериментальный образец устройства;

3) провести практическое исследование самодельного насоса

Практическая значимость данной работы в том, что разработанный насос можно использовать в быту.

Новизна: Разработан эффективный и компактный насос для использования в технической работе.

Объект исследования:изготовление самодельного насоса для накачивания шин из компрессора холодильного устройства.

Актуальность работы заключается в том,что в наше время почти все население приобретают готовый товар, только единицы — самостоятельно изобретают приборы для использования в домашнем быту. Причиной этого может быть незнание и неумение изобретать из ненужного материала — нужную вещь.

Гипотеза: если самодельно изготовить насос, то можно не только сэкономить личное время, но денежные средства.

Мало кто задумывался, что из старого ненужного холодильника можно изготовить нужные вещи, которые можно использовать в быту. Из холодильного компрессора мы сконструировали самодельный насос. Так как в наше современное время у большинства людей имеется автомобиль, который требует постоянного ухода за ним. Каждый владелец своего транспортного средства тратит большое количество денег на ремонт, в том числе на услуги шиномонтажа. И поэтому для экономии денежных средств, мы сконструировали самодельный насос из компрессора холодильного устройства.

Данный насос используется в домашних условиях для накачивания надувных вещей: шины автомобилей, резиновых лодок, шариков, надувных матрасов и т. д.

Алгоритм сбора самодельного насоса

Рис.1. Холодильник полностью разбирается, снимается с него компрессор вместе со всеми проводами.

Рис. 2. Подключаем к клемме любой электрический провод

Рис. 3. В задней части компрессора вставляем шланг

Рис. 4. Первый эксперимент: с помощью самодельного насоса накачали воздушный шар

Рис. 5. Второй эксперимент: накачали колесо мотоцикла

Рис.6. Третий эксперимент: накачали колесо автомашины

Выводы по проделанной работе.Врезультате исследовательской работы мы: изучили принцип работы холодильного устройства и заводские типы насоса; сконструировали самодельный насос из старого холодильного устройства; проверили экспериментальным путем работу самодельного устройства; рекомендовали его использовать в домашних и технических условиях.

После проведенной исследовательской работы мы пришли к заключению, что насос из компрессора холодильника можно сделать своими руками, при этом можно сэкономить на семейном бюджете. При дальнейшей эксплуатации автомобильного транспорта, при наличии компактного и эффективного устройства, можно не тратить лишних денег на услуги шиномонтажа.

Литература:

1. www.fbh.ru
2. geofrost.ru/articles/95
3. холодильный компрессор(ru.wikipedia.org.википедия)
4. www.xiron.ru. Компрессоры холодильных установок.
5. www.mogilev.by. Электрический насос.
6. www.stroi- baza.ru

Основные термины (генерируются автоматически): самодельный насос, холодильное устройство, накачивание шин, принцип работы, услуга шиномонтажа, холодильный компрессор.

Как сделать компрессор из холодильника своими руками

Малогабаритный компрессор – вещь очень необходимая для гаража или личной мастерской. Он применяется для решения множества задач.

Для покраски при помощи краскопульта и нанесения слоя клея на большие поверхности, для художественных работ аэрографом, для обдува пыли с рабочего места или просто для подкачки шин…

В то же время потребность в этом агрегате у многих носит не разовый, но эпизодический характер. Поэтому, если вы, например, не художник-аэрограф, покупать промышленный компресс просто нерентабельно.

Однако обладая определенными мастеровыми навыками, несложно изготовить такое устройство самому. В этой статье мы расскажем, как изготовить мастеровой компрессор из холодильника.

Для каждой цели свои средства

Существует множество примеров таких артефактов технического творчества. Достаточно набрать соответствующий запрос и посмотреть фотографии в Интернете. Чтобы построить компрессор из холодильника своими руками, надо прежде всего понять, что во всех этих конструкциях общего.

Какие элементы конструкции и для чего они содержат? Разумеется, вопрос, обладаете вы – или нет необходимыми мастеровыми навыками, здесь даже не обсуждается. Конечно же обладаете!

Все эти элементы конструкции можно весьма условно разделить на базовые и дополнительные. «Условно» — потому, что все зависит от целей, для которых вы будете использовать компрессор.

Если просто для того, чтобы накачивать шины автомобиля, то практически достаточно только одного компрессора. Хотя и в этом случае его необходимо закрепить на каком-то основании.

Возможно, это основание лучше установить на колесики, чтобы удобнее перемещать компрессор по территории гаража. Его необходимо будет снабдить входным и выходным патрубками, воздушными фильтрами на них.

Нужно поставить манометр на выходе и продумать надежное крепление шланга-воздуховода.

Важно! А вот если вы работает с аэрографом, то самое важное для вас – это стабильность воздушного потока. Поэтому вам неизбежно придется установить в систему ресивер.

Ресивер – это, грубо говоря, баллон, в который подается воздух от  компрессора. А уже из этого баллона он расходуется по необходимости.

Здесь уже надо четко представлять, с каким давлением воздуха вы собираетесь работать. Рабочее давление компрессора типового холодильника 15-20 атмосфер. Хотя лучше все же уточнить по документам на агрегат… Для накачки шин достаточно 3 атмосфер.

Интересно! Для решения большинства остальных задач хватает 6 — 8 атмосфер.

Если вы только не собираетесь работать каким-нибудь особо мощным пневмоинструментом. Но в этом случае, — например, для отбойного молотка, — может не хватить и 20 атмосфер.

То есть, устанавливая в систему ресивер, вам необходимо подумать о двух вещах:

1. На какое предельное давление он рассчитан? Разумеется, предельное давление должно быть выше рабочего! Так например, ресивер из баллона углекислотного огнетушителя изначально рассчитан на наивысшее рабочее давление в 15 Мпа или 148,04 атмосфер. Для баллона порошкового огнетушителя, например ОП-8, это будет 15, 79 атмосфер. При таком же давлении может работать и ресивер из баллона для бытового сжиженного газа. А ресивер от тормозной системы КАМАЗа работает при 16 атмосферах. Это – проверенные варианты. Сложнее с самодельными или теоретически не рассчитанными на работу при повышенном давлении емкостями.
2. Как будет защищен ресивер от превышения в нем давления? Тут возможны два варианта. Первый, это сброс излишнего давление в окружающую атмосферу при помощи перепускного клапана. Второй, это автоматическое отключение компрессора.

Всё это – основные моменты, о которых вам надо подумать, думая, как сделать компрессор.

Чтобы не «всё, как по маслу»…

Основное отличие компрессора холодильника от промышленных компрессоров: он изначально рассчитан на работу в замкнутой системе. Поэтому он буквально купается в масле!

Масло смешивается с фреоном, фреон с маслом, потом разделяются, потом снова смешиваются… То есть, система смазки в компрессоре холодильника никак не изолирована от потока основного реагента, который этот компрессор качает!

Поэтому, когда вы начнете качать этим компрессором воздух, масло будет неизбежно брызгать из выходного патрубка. Первое, что надо сделать: изготовить этот патрубок в форме перевернутой буквы «Г».

Вверху, перед вторым Г- образным загибом, за которым находится ресивер, устанавливается масляный фильтр.

Можно порекомендовать вместо фильтра – или вместе с ним – установить и маслоотбойник. Это должна быть более широкая, чем сам патрубок, вытянутая в высоту, герметичная и прочная емкость.

В ней, чуть ниже середины, устанавливается направленная острием вверх коническая пластина. Между пластиной и стенками камеры оставлены зазоры. Поток воздуха от компрессора, попадая в камеру снизу, тормозится о коническую пластину и капли масла, которые он с собой несет, скатываются обратно вниз.

Важно! Хотя надо понимать, что микрочастицы масла и влаги в этом потоке воздуха всё равно остаются. Поэтому, во-первых, даже и не думайте «забивать» этим компрессором воздух в баллоны акваланга!

А во-вторых, ресивер будет постепенно заполняться на дне масляно-водяным конденсатом. Чтобы для его очистки не раскручивать каждый раз всю систему, лучше предусмотреть сливное отверстие в днище вашего, предположительно, огнетушителя.

Дальше – уже дело фантазии

Тот, кто когда-то гонял «для мощи» на мопеде или мотоцикле без воздушного фильтра, знает, какие глубокие царапины оставляет этот, с виду «чистый воздух» на юбках поршней и стенках цилиндров.

Поэтому, думая, как сделать компрессор своими руками, вы неизбежно должны подумать и о воздушном фильтре на входе. Достаточно выполнить входной патрубок под внутренний диаметр автомобильного воздушного фильтра.

Делать его надо в форме той же перевернутой буквы «Г», чтобы избежать разбрызгивания масла наружу. Разумеется, необходимо сделать и уплотнение, чтобы исключить подсос воздуха снизу. Наверняка для этого найдется что-то подходящее в углу вашего гаража?

…Итак, проследим путь воздуха через создаваемый нами компрессор. Через воздушный фильтр от автомобиля и входной патрубок воздух попадает в «насос».

Выходя через другой патрубок уже под давлением, воздух избавляется от масляной пыли в маслоотбойнике и масляном фильтре. Дальше воздух поступает в ресивер.

Надо отметить, что воздух должен пройти именно через ресивер, чтобы демпфировать скачки давления. Поэтому если просто ввернуть в горловину вашего огнетушителя тройник, — на вход, на выход и на манометр, — это не даст никакого результата.

В идеале эта схема выглядит так. Воздух поступает почти ко дну вашего огнетушителя через одну из двух, более длинную трубку – и выходит через вторую, более короткую. Между входным и выходным отверстиями расположено третье, в которое вкручен манометр, показывающий давление воздуха в вашем огнетушителе.

Параллельно с манометром в цепь включен перепускной клапан или реле. Существуют и манометры, совмещающие в себе опцию реле. Далее, из выходного патрубка ресивера, воздух поступает в шланг, способный выдержать давление в 6 – 8 атмосфер, для использования.

При частой смене подключаемого к компрессору инструмента на конце шланга разумно установить специальный пневмозамок-разъем. Он позволяет подсоединять и отсоединять инструмент одним простым движением пальцев.

Интересно! Если же вы работает каждый раз только чем-то одним, то можно обойтись и обычным шаровым вентилем перед шлангом. Точно так же, — удобен, полезен, но не входит в «необходимую комплектацию», — второй манометр, показывающий давление в шланге.

Как уже сказано, это необходимый уровень комплектации. Это те задачи, которые с необходимостью надо решать, если вы решили сами построить компрессор для своей мастерской. Дальше – уже только дело фантазии мастера.

Можно, например, установить кулер, для охлаждения. Ведь не секрет, что воздух при сжатии нагревается. Можно, вместо воздушного автомобильного фильтра на входе, поставить водяной, по принципу кальяна.

Можно установить последовательно два – вместо одного ресивера. Или сделать солевой фильтр, осушения выходящего воздуха… Для каждой цели – свои средства.

изготовление из холодильника для покраски, накачки шин и бытовой

В инвентаре гаража автовладельца будет нелишним воздушный компрессор. С помощью него можно покрасить авто, накачать шины, подать воздух на пневмоинструменты. Рассмотрим, как сделать компрессор для покраски своими руками из доступных материалов.

Сжатый воздух — верный помощник для покраски, накачки шин и в быту

Воздушный компрессор в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемым абразивом для создания производного давления в пневмоинструментах.Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает требования к создаваемому потоку воздуха.

Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.

Фирменные воздушные электрические мини компрессоры от производителя характеристики для идеальной работы аэрографа, но их цена очень велика. Сэкономить и специальную функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал «компрессор своими руками» в качестве пособия.

Принцип работы всех моделей как самодельных, так и профессиональный достаточно прост и заключается в следующем.Аппарат подключается к электрической сети 220в, устройство для хранения сжатого воздуха, называемого «ресивером», создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.

Интересное! При ручной подаче экономятся финансовые средства, но тратится много сил и энергии на контроль над процессом. При автоматическом нагнетании все эти недостатки устраняются, единственное, что остается — регламентная замена масла в воздушной помпе.

Далее, сжатый воздух через выходной штуцер равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.

Как сделать простейший бытовой компрессор своими руками

Один из вариантов будет сделать компрессор для покраски из отслужившей свое автомобильной камеры. Для изготовления потребуются:

• ресивер — автомобильная камера . Можно с покрышкой, можно без нее;
• нагнетатель — автомобильный насос с манометром;
• сосок от негодной камеры;
• ремкомплект для резины;
• портняжное шило.

Собрав необходимые материалы, переходим непосредственно к изготовлению устройства. Берем ненужную автомобильную камеру и проверяем ее на герметичность, накачав насосом. Если баллон держит воздух, значит все замечему, и можно переходить к следующему этапу. При наличии утечек, локализуют места повреждений и заклеивают их или вулканизируют сырой резиной.

Далее, в подготовленном ресивере проделывается отверстие под дополнительным сосок, через которое будет выходить равномерная струя давленияого воздуха.Добавочный штуцер вклеиваем при помощи резинового ремкомплекта и соединяем с краскопультом. В нем выкручиваем ниппель — поток воздуха должен выходить свободно.

Полезное! Ниппель в родном соске автомобильной камеры оставляем — он будет работать как клапан, удерживая избыточное давление.

Затем опытным путем определяем требуемый уровень давления воздуха в ресивере, распыляя краску на какую-либо поверхность. Эмаль должна ложиться равномерно, без рывков. Величина избыточного давления определяет при помощи манометра и должна быть такой, чтобы при нажатии на кнопку аэратора ее уровень не менялся скачкообразно.

Собрать такую ​​модель компрессора не составляет труда, зато вы сразу убедитесь в действенности ремонта при помощи компрессора, нежели баллончиками с краской. Главное, соблюдать правило — в автомобильную камеру, а, следовательно, и потом в краскопульт не должны попадать влага или пыль. Иначе они смешаются с автоэмалью.Собранная модель будет исправно работать, но лучше автоматизировать нагнетание воздуха и внести в конструкцию дополнительные изменения.

Полупрофессиональный компрессор для покраски своими руками

По отзывам специалистов, самодельные компрессоры с ресиверами имеют больший срок службы , нежели модели от отечественных и зарубежных производителей. И это понятно — все делается своими руками и даже если какая-то деталь выйдет из строя, заменить её будет делом пары минут.Рассмотрим, как пройти через приведенный ниже манометр:

• манометр;
• редуктор с масловлагоотделяющим фильтром;
• реле контроля давления;
• бензиновый топливный фильтр;
• водопроводная крестовина (четверник) с трехчетвертной внутренней резьбой;
• резьбовые переходники;
• автомобильные хомуты;
• двигатель компрессора;
• ресивер;
• полусинтетическое моторное масло вязкостью 10W40;
• тумблер на 220 вольт;
• латунные трубки;
• маслостойкий шланг;
• толстая доска для основы;
• аптечный шприц;
• преобразователь ржавчины;
• шпильки, гайки, шайбы;
• герметик, фум лента;
• краска по металлу;
• надфиль;
• мебельные колеса;
• фильтр системы питания дизельных двигателей.

Найти все компоненты не составляет труда, начинать работу с сердца всей системы — нагнетателя воздуха.

Самодельный нагнетатель воздуха из холодильника: используем влагоотделитель, ресивер и двигатель

В качестве двс воспользуемся компрессором от старого холодильника. Как правило, они предусмотрены пусковым реле, что очень удобно для постоянного поддержания определенного уровня давления в ресивере.

Мнение эксперта

Илья Вячеславович

Консультант сайта krasymavto.ru по кузовному ремонту

Задать вопрос

Предпочтительны использовать компрессоры от холодильников старого советского образца, они позволяют нагнетать более высокое давление, нежели их импортные аналоги.

Вытащив исполнительный блок из ветхого холодильника, очистите его от накопившейся грязи и ржавчины. Затем обработайте преобразователем ржавчины , чтобы уберечься от дальнейшего окисления. Этим вы произведете подготовку корпуса двигателя под дальнейшую покраску.

Далее следует поменять масло в компрессоре. Редкому производилось регулярное техобслуживание и замена смазки, что вполне оправданно — система полностью изолирована от воздействий. Масло можно использовать полусинтетическое моторное, оно ни в чем не уступает компрессорному и, кроме этого, имеет много полезных присадок.

На компрессоре есть три трубочки — 2 открытая и одна запаянная. Открытые концы предназначены для циркуляции воздуха, одна из трубок является входной, другая — выходной.Для определения, по какому пути движется воздух, кратковременно подайте питание на компрессор.

Важно! И запомните, какой воздуховод втягивает воздух, и какой выпускает.

Запаянная трубочка для регламентной замены масла. Закрытый конец надо аккуратно удалить удалить. Для этого по кругу надпиливаем трубку надфилем, стараясь, чтобы металлические опилки не попали внутрь системы. Надпиленный кончик отламываем и сливаем старое масло в какой-нибудь сосуд для определения количества под замену.И заливаем полусинтетику в чуть большем количестве при помощи шприца.

Затем систему смазки двигателя необходимо заглушить. Для чего, подобрав винтик соответствующего размера, обматываем для герметичности фум лентой, вкручиваем в трубочку. Нагнетатель от холодильника имеет свойство потеть смазкой — то есть в выходной воздушной струе бывают капельки масла. Их задержит масловлагоотделитель для компрессора . Своими руками в котором крепим двигатель с пусковым реле на деревянной основе в положении, при он крепился к раме.

Реле компрессора чувствительно к положению в пространстве и часто его верхняя крышка маркируется стрелочкой. Только при правильной установке процесс переключения режимов будет проходить корректно.

Ресивер для сжатого воздуха

Лучше всего для хранения сжатого воздуха подходят баллоны от огнетушителей. Они рассчитаны на высокое давление, имеют большую прочность и идеально подходят для монтажа навесного оборудования. Рассмотрим в качестве ресивера металлический корпус огнетушителя ОУ-10 с рабочим объемом 10 литров.Данный баллон рассчитан на давление в 15 Мпа или 150 бар с большим запасом прочности.

Отворачивает от будущего ресивер запорно-пусковое устройство (ЗП) и на его месте вворачивает переходник, на резьбе которого для уплотнения наматывает фум лента . Если огнетушитель имеет следы удаления коррозии, то их надо при помощи абразивов и преобразователя ржавчины.

С наружной стороны все сделать просто, а с внутренней поверхностью немного повозиться.Для этого внутрь баллона заливаем очищающее от ржавчины средство согласно инструкции и тщательно взбалтываем содержимое. Затем вворачиваем водопроводную крестовину, используя для уплотнения герметик и ленту фум. Итак, две основные детали нашего компрессора готовы, и можно приступить к следующему этапу.

Как собрать нагнетатель воздуха

Для удобства хранения и перемещения всех деталей компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель — нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующему размеру выемку.Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

• Обеспечиваем защиту нашей системы от попадания пыли и крупных частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление при помощи автомобильных хомутиков не требуется.Таким образом, мы сделали входной фильтр для компрессора своими руками.
• На выходе компрессора установить масловлогоотделитель, он не позволит пройти частицы жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга . Так как давление на выходе компрессора увеличенное, здесь и везде, для усиления контакта применяем автомобильные хомутики с затягивающими при помощи винта креплениями.

• Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
• С противоположного входа четверника прикручиваем манометр, по нему будем контролировать давлениеого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
• Реле задавать диапазон уровней давления в ресивере, своевременно позволяет прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5 . Эти устройства будут входящим компрессором, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключить при превышении заданного диапазона. Необходимое давление двух настраивается на реле при помощи пружин. Большая пружина задает минимальный уровень давления, а маленькая — регулируется верхний предел, задавая границу отключения компрессора.РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрические пассивны, то есть есть обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй — с нагнетателем.
• Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключить систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и из тщательноолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Регулируемое давление в камере ресивера

Собрав конструкцию, следует проверить её работоспособность. Подключаем к выходу компрессора краскопульт или пистолет для подкачки шин. После этого, при выключенном тумблере, включается штепсельную вилку в сеть. Выставляем регулировочное реле на минимальное давление и затем подаем питание на нагнетатель.

Создаваемое в ресивере давление контролируем при помощи манометра.Убедившись, что при достижении некоторого уровня реле отключает двигатель, проверяем герметичность воздуховодов и соединений. Это легко сделать при помощи мыльного раствора.

Убедившись в том, что сжатый воздух не выходит из системы, стравливаем его из камеры ресивера. Как только давление в баллоне упадет ниже выставленной отметки, реле должно сработать и запустить компрессор. Если все функционирует исправно, можно попробовать окрасить какую-нибудь ненужную деталь.

Предварительные работы по подготовке поверхности к нанесению эмали тут не требуются — нам важно выработать навыки и определить, какое давление потребуется на покраску изделий. Экспериментальным путем определения в атмосфере, при которой избыточного хватает на окрас всей равномерным слоем при минимальном количестве срабатывания нагнетателя.

Как видите, создать автомобильный компрессор своими руками не особых сложностей. Сделанный по второму варианту прибор требует больше времени на изготовление, но все оно окупится при дальнейшей эксплуатации.Система автоматического контроля давления и пуска нагнетателя работать с большим удобством, не отвлекаясь на контроль над камерой ресивера. Применять компрессор можно не только для ухода за автомобилем . При помощи него можно покрасить забор, ворота гаража.

Важно! Чтобы созданный своими руками компрессор служил долго и исправно, следует проводить регламентные работы. Это, в первую очередь, регулярная смена масла и своевременная замена фильтрующих элементов.

Так как мы надежно закрепили двигатель на основе, откручивать его смысла нет. Для слива масла воспользуемся шприцем. Открутив закрывающий заливное отверстие винтик, надеваем плотно шланг на трубочку и откачиваем отработку. Свежее моторное масло закачиваем также при помощи шприца. С фильтрами все проще — меняем их по мере загрязнения и снижения скорости наполнения камеры ресивера.

Какой выбрать — сделать своими руками или купить готовую продукцию?

На сегодняшний день рынок предложений воздушных компрессоров изобилует разнообразием. Поршневые, вибрационные, винтовые и многие другие классы этих устройств выпускаются для различных целей . Готовые компрессоры можно купить в магазинах бытовой техники, автозапчастей, в магазине сайтах. Многообразие предлагаемой продукции велико, что на выбор требуемого продукта уйдет много времени.

Если принято решение приобрести готовое устройство, внимательно изучите технические характеристики, разброс цен и отзывы покупателей.

Простой и удобный воздушный компрессор для накачки шин своими руками

Конечно, лучше не экономить и приобретать дорогостоящие изделия от именитых брендов.Но крупнобюджетная покупка оправдывает себя, только если вы планируете заниматься ремонтом автомобилей профессионально.

Выбор малоизвестной продукции чреват неоправданными рисками. Дешевые модели грешат некачественными материалами. Частенько случается так, что детали двигателей вылетают мгновенно, а ремонт по гарантии занимает несколько месяцев.

Полезное видео

Посмотрите также видео, как можно сделать самый воздушный компрессор из баллона огнетушителя в гараже:

С позиции надежности собственноручная сборка выигрывает по многим параметрам. Во-первых, по статистике компрессоры в холодильниках работают десятками лет . Старый рефрижератор выбрасывается не из-за поломавшегося двигателя, а из-за утечки хладагента или коррозии стенок и днища.

А об огнетушителе и говорить нечего — их изготавливают с десятикратным запасом прочности, что сразу проверяется на заводе. Так может не стоит покупать кота в мешке, а сделать собственными силами мощное устройство? Тем более что после изучения материала вы знаете, как сделать компрессор своими руками в бытовых условиях.

Добротно изготовленный и исправно работающий мощный воздушный компрессор не только порадует владельца, но и станет предметом зависти знакомых автолюбителей.

Предыдущая

КомпрессорыОсновные вопросы при выборе компрессора для краскопульта

Следующая

КомпрессорыКак правильно подобрать и рассчитать производительность компрессора для покраски

Компрессор из холодильника с ресивером из огнетушителя

Приветствую всех любителей помастерить, предлагаю рассмотреть инструкцию по изготовлению простого компрессора для покраски, накачки колес скутера, велосипеда или даже автомобиля. В изготовлении самоделка проста, огнетушитель автор выбрал по тому, что к нему можно легко подключить все необходимое оборудование без токарных работ и сверления. Конструкцию было бы хорошо дополнить электронным контроллером давления, который будет отключать компрессор. Также не лишним будет наличие отстойника для воды и фильтра на входе в компрессор. Если проект вас заинтересовал, предлагаю изучить его более детально!

Используемые материалы и инструменты автор:

Список материалов:
— компрессор от холодильника;
— огнетушитель;
— кусок доски для основы;
— большие нейлоновые стяжки;
— шланги и пистолет для компрессоров;
— манометр;
— фитинги, кран, клапан сброса давления (как на фото).

Список инструментов:
— тиски;
— разводной и прочие ключи.

Процесс изготовления самоделки:

Шаг первый. Очистка огнетушителя
Первым делом открываем клапан и освобождаем огнетушитель от содержимого. Далее нужно будет открутить кран огнетушителя, для этого автор зажимает го в тисках и вращает корпус огнетушителя веревкой. Если открутить не получается, можно намотать на огнетушитель мокрую веревку, а затем стянуть ее монтировкой, чтобы получился хомут, так можно будет проверить огнетушитель.

Внутри огнетушителя есть порошок, его высыпаем. В завершении кран и корпус огнетушителя хорошо промываем водой.

Шаг второй. Фитинги
Вместо штатного манометра ставим свой, для компрессоров. Если по резьбе не подходит, ищем подходящий переходник в магазине сантехники. Вместо шланга подключаем тройники и к ним подключаем все необходимое оборудование. Тут будет находиться кран, клапан сброса лишнего давления, а также штуцера для подключения шлангов высокого давления.Все резьбовые соединения хорошо обматываем фум-лентой и затягиваем ключом.




Шаг третий. Сборка и испытания
Корпус огнетушителя крепим к доске при помощи нейлоновых стяжек. Компрессор хранаем, прикручиваем его саморезами или болтами с гайками. После установки шлангов самоделка готова. Настраиваем нужное давление на клапане и включаем компрессор. Автор легко качает самоделкой колесо мотоцикла, а при установке фильтров, таким компрессором можно и красить.

Со временем в ресивере будет собираться вода, хорошо бы организовать пробку для ее слива. А можно просто переворачивать ресивер горлом вниз и выдувать влагу воздухом.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник (Источник) Становитесь автором сайта, публикуйте собственные статьи, описание самоделок с оплатой за текст. Подробнее здесь.

Компрессор от холодильника для накачки шин

Компрессорная техника становится все более популярной и популярной, ведь ее делают самых различных модификаций и размеров. Силу сжатого воздуха широко используют в мастерских, на производствах и заводх. Домашние мастера также не обходят эту тему стороной.

Самодельные компрессорные установки на базе штатного компрессора от холодильника явление далеко не новое. Чтобы получить из них оборудование близкое к профессиональному, их модернизируют, дополнительные вспомогательные компоненты — датчики, реле, манометрами, ресиверами и т.д. Предлагаемые нами сегодня системы, предлагаемые вам, предлагаемые нами, частные, частные, частные, нежелательные.

Принцип работы устройства компрессора от холодильника

Штатный компрессор от холодильника представляет собой компрессорную установку без накопительной емкости, которая заключена в металлический корпус. От него отходят две медные трубки, которые через воздух всасывается, вовнутрь и выходит под давлением. Электрическая схема подключения практически не меняется, поскольку является готовой.На входящий, и выходящий патрубки монтируются воздушные фильтры, следом и кислородный шланг с переходником для потребителя.

Ресурсы для сборки компрессора

Материалы:

• Компрессор от холодильника;
• Кабель подключения с вилкой;
• Воздушный фильтр автомобильный — 2 шт;
• Кислородный шланг для патрубков;
• Спиральный кислородный шланг с быстросъемными переходниками;
• Воздушный пистолет для подкачки колес;
• Хомуты, провода.

Инструмент: нож, отвертка, плоскогубцы.

Собираем компрессорную установку

Компрессор от холодильника снабжен пусковым реле, к которому изначально подведеностат. В данной сборке он не участвует, поэтому его необходимо отключить, отметив контакты на пусковом реле, и замкнуть их отрезком изолированного провода.

Подбираем кислородный шланг по диаметру патрубка, и монтируем воздушный фильтр на вход компрессора. Один его пластиковых патрубков для отбора воздуха можно обрезать, оставив свободным отверстие. В соединении можно обойтись без хомутов, поскольку этот элемент нашей установки не находится под давлением.

Патрубок для него не стоит делать долго. Отрезаем его ножом, и насаживаем фильтр от руки. Чтобы медные трубки компрессора не находились на одной линии, и не мешали друг другу, их можно отогнуть в разные стороны.

Следом крепим второй воздушный фильтр на выход.При необходимости медный патрубок под него можно укоротить кусачками.

Как показала практика самого автора, даже при сравнительно небольшом давлении такая сборка не может обойтись без прижимных хомутов. Насаживаем их на патрубки, и поджимаем соединение. Второй выходящий из компрессора медный патрубок автор заглушил саморезом и изолентой.

Прикрепляем к воздушному фильтру небольшой отрезок кислородного шланга, и подключаем спиральный шланг для компрессорных работ. Это можно сделать и через быстросъемный переходник.

Теперь можно подключить к спиральному шлангу воздушный пистолет для подкачки колес, и проверить работоспособность нашей установки. Чтобы избежать избыточного давления в шлангах и фильтре, можно обжать курок воздушного пистолета нейлоновой стяжкой.

Как видим, автору самоделки удалось получить рабочее давление около 3 Атм, что вполне достаточно для оперативной подкачки колес в гараже. Кстати, такую ​​установку можно использовать для самых разноплановых работ, например, для покраски краскопультом.

Заключение

Слабым местом данной компрессорной установки являются пластиковые воздушные фильтры. При давлении в несколько их корпус сильно раздувает, и они могут попросту лопнуть. Поэтому данный вариант их применения условным и не является окончательным. Сама же установка вполне заслуживает доверия и самого пристального внимания со стороны не только автолюбителей, но и просто любящих мастерить своими руками. Всем хорошего дня!

Смотрите видео

Источник

Этот пост может содержать партнерские ссылки.Это означает, что я зарабатываю небольшую комиссию за ссылки. Дополнительную информацию смотрите в моей политике конфиденциальности.

Как самому собрать воздушный электрический компрессор

Простой воздушный компрессор, с помощью которого можно выполнять покрасочные работы или подкачивать шины автомобиля, можно изготовить своими руками из подручных материалов. Самодельный компрессор будет работать не хуже своих заводских аналогов, а затраты на его изготовление будут минимальными.

Модернизация автокомпрессора

Сделать мини компрессор для подключения краскопульта или аэрографа можно из автомобильного насоса, немного его усовершенствовав. Модернизация компрессора позволит повысить его мощность (производительность) и будет заключаться в адаптации его под напряжение 220 В (вместо 12 В), подключенном аппарате к ресиверу и установке автоматики.

Адаптация аппарата под напряжение 220 В

Для подключения автонасоса к сети 220 Потребуется найти какой-либо блок питания (БП), на выходе которого будет 12 В и подходящая для аппарата сила тока.

Совет! Для этой цели хорошо подойдет БП от компьютера.

Узнать значение потребляемой аппаратом силы тока можно, если взглянуть на его шильдик. В данном случае блока питания от ПК (см. Рис выше) по показателям силы тока и напряжения будет вполне.

Итак, если вы вставите штекер электрического шнура в блок питания ПК и включите его, то это не произойдет. Это объясняется тем, что БП не включится, пока на него не поступит сигнал от ПК.Чтобы имитировать включение ПК, на разъеме, выходящем из БП, нужно вставить перемычку. Потребители найти среди множества проводников один провод зеленого цвета, а второй — черный, как показано на следующем фото.

Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.

Далее, необходимо найти на выходе из БП еще 2 провода: один желтый, это будет «+», и один черный с полярностью «-». Можно брать любые провода данных цветов из любой связки проводников.

автонасос имеет штекер для подключения к прикуривателю автомобиля , то его можно отрезать, и соединить аппарат с соответствующим цветом проводами от БП.

Но будет лучше, если приобрести автомобильный прикуриватель и подключить его к блоку питания, а уже сам аппарат подключить с помощью стандартного штекера.

Из прикуривателя выходит 3 провода: красный — «+», черный — «-» и желтый — «+», предназначенный для подключения светодиода.Подсоедините проводники к прикуривателю, соблюдайте полярность (см. Фото ниже).

Если вставить штекер от аппарата в прикуриватель, вы получите воздушный электрический компрессор 220 В, способный не только накачивать шины, но и работать с аэрографом.

Подключение дополнительных элементов

Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.

В состав данной обвязки входят следующие элементы.

1. Крестовина , имеющая все выходы с ВР1 / 2. Маркировка означает: «ВР» — внутренняя резьба, «1/2» — диаметр резьбы в дюйммах.
2. Тройник , имеет все выходы с НР1 / 2 («НР» — наружная резьба).
3. Вентили в количестве 2 шт. (ВР1 / 2 — ВР1 / 2). Предназначены для перекрытия движения воздуха в обоих направлениях. Двойная маркировка означает, что с двух сторон вентиляторы находится внутренняя резьба.
4. Обратный клапан .Предназначен для пропускания воздуха только в одном направлении. Можно установить простой пружинный клапан ВР1 / 2 — ВР1 / 2. Если планируется работать с давлением 6-7 бар, то необходимо подбирать обратный клапан, не имеющий пластиковых деталей.

5. Прямой ниппель , представляет собой переходник, имеющий 2 наружные резьбы (НР1 / 2).
6. Переходной ниппель НР1 / 2 — НР1 / 4. Позволяет перейти с одного диаметра наружраной резьбы на другой.
7. Удлинитель (60 мм) НР1 / 2 — НР1 / 2.Это тот же ниппель, только прямой. То есть резьба с обоих его концов имеет одинаковый диаметр.
8. Муфта переходная . Является переходником с внутренней резьбы одного диаметра на внутреннюю резьбу с другим. В данном случае, с ВР1 / 2 на ВР1 / 8.
9. Тройник , имеющий все выходы уже с резьбой НР1 / 8.
10. Муфта прямая ВР1 / 8 — ВР1 / 8. Имеет 2 одинаковые внутренние резьбы.
11. Переходник для шланга НР1 / 8.
12. Регулятор давления (прессостат) с влагомаслоотделителем .Реле давления позволяет поддерживать давление воздуха в ресивере не ниже минимального и не выше максимально допустимого уровня. Влагоотделитель можно и не заявить, если агрегат будет в качестве насоса для накачки шин. При использовании агрегата для покраски установка влагомаслоотделителя является обязательным условием.


    Приведенная выше схема обвязки предполагает 2 выходных штуцера: первый для вывода воздуха на краскопульт (аэрограф), а второй — для подкачки шин.

13. Переходной ниппель НР1 / 4 — НР1 / 8.
14. Футорка (НР1 / 4 — ВР1 / 8), является переходником с большего диаметра наружной резьбы на меньший диаметр внутренней резьбы.
15. Манометры . Данные приборы позволяют визуально контролировать уровень давления воздуха в ресивере и на подаче в магистраль.

При сборке всех элементов необходимо использовать резьбовой герметик , например, фум-ленту. Манометры можно подключить через обрезки шланга высокого давления.Последние следует натянуть на переходники и зафиксировать хомутами.

Совет! Под хомуты рекомендуется проложить прокладки, изготовленные из шланга большего диаметра. Они предотвратят повреждение хомутами шланга высокого давления.

Манометры можно прикрутить сразу на резьбу, без использования шлангов, если не требуется выводить их на переднюю панель агрегата.

Как выглядит собранная схема обвязка компрессора, показано на следующем фото.

Ресивер для автокомпрессора можно изготовить из металлической трубы большого диаметра, заваренной сторонних сторон, огнетушителя или газового баллона. Если работа компрессора только с аэрографом, то ресивером может послужить обычное бескамерное колесо от легкового автомобиля.

Важно! При подборке емкости для ресивера следует учитывать факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, и объем ресивера должен быть небольшим (около 20 л.), чтобы аппарат мог поднять в нем давление воздуха до необходимого уровня раньше, чем пройдет 10 мин.

Простой вариант агрегата из огнетушителя / газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора . Но сначала его нужно немного доработать.

1. Просверлите одно отверстие в стенке компрессора, которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.
2. К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.


3. Чтобы попасть в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. Рис. Ниже), находящийся под крышкой подшипника.


4. Далее следует просверлить в шатунах и вкладышах, как показано на следующем рисунке.


Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Далее, к компрессору присоединяется ресивер и обвязка с автоматикой. Как ее было рассмотрено в сделать сделку.

Если взять для ресивера огнетушитель , то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма.Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее следует ввинтить в крышку переходник с 1 / 4НР на 1 / 2НР и установить крестовину.

Действия по соединению всех элементов обвязки были усилия в начале статьи. Но поскольку данный агрегат сделан из компрессора ЗИЛ 130, он является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана . Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона . Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости влагу.

В отверстие, где размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка.В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического угла. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. Фото. Ниже).

Важно! Двигатель для данного агрегата должен иметь мощность порядка 1,3 -2,2 кВт.

Также самому сделать компрессор для накачки шин можно из бензопилы , которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения электродвигателя можно использовать либо обычный электродрель.

Компрессор из холодильника

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным.Следует знать, что такой аппарат не высокой производительностью . С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного не хватит, даже если подключить к нему ресивер большого объема. Хотя в интернете можно найти конструкцию, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром . Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) — для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

Совет! Вместо фильтра на выходе, иногда разрывается от высокого давления, лучше установить влагомаслоотделитель. Наличие его обязательно, если устройство будет Роман для покраски.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

Компрессор высокого давления своими руками

Компрессор высокого давления (ВД) изготавливают из двухступенчатой ​​компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт . Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс / см ² .

Сжатый воздух, выход из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части.Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выход воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Компрессор Из Холодильника mp3 müzik indir, dinle

5:28

Воздушный компрессор из компрессора от холодильника, своими руками без лишних заморочек.

      680  102 К

26:39

⚠️ КАК РАБОТАЕТ КОМПРЕССОР ⚠️ для ХОЛОДИЛЬНИКА ❄️

      2 К  2 М

6:47

Компрессор из холодильника своими руками

      5  256

20:54

Компрессор от холодильника для накачки колес

      5 К  4 М

5:36

# МОЩНЫЙ # КОМПРЕССОР МОЩНЫЙ КОМПРЕССОР СВОИМИ РУКАМИ DIY КАК СДЕЛАТЬ

      2 K  1 M

14:22

Компрессор из компрессора от холодильника и баллона от фреона

      1 К  159 К

4:32

Как подключить компрессор от холодильника без пускового реле

      2 К  296 К

16:22

Компрессор своими руками из холодильника

      4 К  592 К

9:58

«> Самодельный компрессор из холодильника.

      2 К  253 К

8:33

Компрессор из холодильника и газового балона

      350  53 К

36:41

КАК СДЕЛАТЬ ДВС ИЗ КОМПРЕССОРА ОТ ХОЛОДИЛЬНИКА.

      2  124

15:34

Компрессор из холодильника без корпуса! Это работает!

      244  18 К

11:13

Компрессор своими руками из холодильника бесшумный

      3 К  512 К

10:27

Компрессор из холодильника бесшумный самодельный (бесшумный компрессор)

      2 K  1 M

16:52

Крутые самоделки. Циклон»> Лайфхак из компрессора холодильника.Крутые самоделки. Циклон

      4 К  547 К

12:31

ШОК НА ЧТО СПОСОБЕН компрессор от холодильника.

      535  40 К

4:52

простой компрессор из холодильника.

      0  31

18:17

Я в шоке. На что способен компрессор от холодильника.

      6 К  894 К

7:46

«> Кто мощнее, такого не кто не ожидал.

      685  103 К

5:10

Компрессор из холодильника и огнетушителя

      507  38 К

Изготовление самодельного насоса из компрессора

Библиографическое описание:

Кузьмин, А.Н. Изготовление самодельного насоса из компрессора / А. Н. Кузьмин, С. Н. Корнилова. — Текст: непосредственный // Юный ученый. — 2017. — № 1.1 (10.1). — С. 57-59. — URL: https://moluch.ru/young/archive/10/666/ (дата обращения: 01.02.2021).

Взаимодействие с другими людьми

Цель работы: изготовить самодельный насос из компрессора для накачивания шин в домашних условиях

В ходе работы выполнить следующие задачи:

1) изучить принцип работы холодильного компрессора и заводские образцы;

2) собрать экспериментальный образец устройства;

3) провести практическое исследование самодельного насоса

Практическая значимость данной работы в том, что может быть насос можно использовать в быту.

Новизна: Разработан эффективный и компактный насос для использования в технической работе.

Объект исследования: изготовление самодельного насоса для накачивания шин из компрессора холодильного устройства.

Актуальность работы заключается в том, что в наше время почти все население приобретают готовый товар, только единицы — самостоятельно изобретают приборы для использования в домашнем быту. Причиной этого может быть незнание и неумение изобретать из ненужного материала — нужную вещь.

Гипотеза: если самодельно изготовить насос, то можно не только сэкономить личное время, но денежные средства.

Мало кто задумывался, что из старого ненужного холодильника можно изготовить нужные вещи, которые можно использовать в быту. Из холодильного компрессора мы сконструировали самодельный насос. Так как наше современное время у людей имеется автомобиль, который требует ухода за ним. Каждый владелец своего транспортного средства тратит большое количество денег на ремонт, в том числе на услуги шиномонтажа. И поэтому для экономии денежных средств мы сконструировали самодельный насос из компрессора холодильного устройства.

Данный насос используется в домашних условиях для накачивания надувных вещей: шины автомобилей, резиновых лодок, шариков, надувных матрасов и т. д.

Алгоритм сбора самодельного насоса

Рис.1. Холодильник полностью разбирается, снимается с него компрессор вместе со всеми проводами.

Рис.2. Подключаем к клемме любой электрический провод

Рис. 3. В задней части компрессора вставляем шланг

Рис. 4. Первый эксперимент: с помощью самодельного насоса накачали воздушный шар

Рис. 5. Второй эксперимент: накачали колесо мотоцикла

Рис.6. Третий эксперимент: накачали колесо автомашины

Выводы по проделанной работе. Результате исследовательской работы мы: изучили принципы работы холодильного устройства и заводские типы насоса; сконструировали самодельный насос из старого холодильного устройства; проверили экспериментальным путем работу самодельного устройства; рекомендовали его использовать в домашних и технических условиях.

После проведенной исследовательской работы мы пришли к заключению, что насос из компрессора холодильника можно сделать своими руками, при этом можно сэкономить на семейном бюджете. При дальнейшей эксплуатации автомобильного транспорта, при наличии компактного и эффективного устройства, можно не тратить лишних денег на услуги шиномонтажа.

Литература:

1. www.fbh.ru
2. geofrost.ru/articles/95
3. холодильный компрессор (ru.wikipedia.org.википедия)
4. www.xiron.ru. Компрессоры холодильных установок.
5. www.mogilev.by. Электрический насос.
6. www.stroi- baza.ru

Основные термины (генерируются автоматически) : самодельный насос, холодильное устройство, накачивание шин, принцип работы, услуга шиномонтажа, холодильный компрессор.

Советы по изготовлению воздушного компрессора своими руками

Среди любителей мастерить компрессоры стали популярными за последнее время. С помощью таких изделий можно подкачивать автомобильные шины или же заниматься покрасочными работами.

В сети имеется большое количество фото компрессоров, изготовленных своими руками. Они ничуть не хуже по своим техническим параметрам, чем их заводские аналоги, а затраты на изготовление такого оборудования являются невысокими.

Основные требования к компрессорам, изготовленным своими руками

Воздушный компрессор своими руками можно изготовить в кратчайшие сроки.Для этого есть много инструкций. Важно помнить о том, что основным требованием, которое предъявляется к таким видам оборудования, является равномерная подача воздуха.

• В представленном много моделей компрессоров, они используются исключительно для подкачки автомобильных шин.

Если захочется провести покрасочные работы, то они для этого не годятся. Вместо глянцевого покрытия можно получить матовые пятна с подтеками.И это есть объяснение.

Конструктивные особенности таких компрессоров или насосов таковы, что на выходе воздух пульсирует. И для устранения такой пульсации потребуется дополнительный сосуд. Стенки такого резервуара должны отличаться прочностью и герметичностью.

Воздушные компрессоры, изготовленные своими руками, должны обладать:

• Ручной насос или поршневой компрессор;
• Емкость для хранения сжатого воздуха.

Какие детали потребуются для создания компрессора дома

Для самостоятельной сборки компрессора потребуется следующий набор элементов:

• Баллон пропана на 11 килограммов;
• Пластины из металла размером 3-4 см и 2-3 см;
• Муфта заглушкой и подходящей резьбой;
• Холодильный компрессор;
• Латунное соединение обратного клапана;
• Оборудование для регулирования давления компрессора;
• Колеса с монтажной платформой — 2 шт;
• Болты, винты и прочие элементы.

Какие инструменты нужны для создания самодельного компрессора

Прежде чем разобраться, как сделать компрессор самостоятельно, необходимо подать следующие инструменты:

• Аппарат для сварочных работ;
• Металлообрабатывающие инструменты;
• Прибор с насадками с абразивной текстурой;
• Разводные ключи, отвертки, плоскогубцы;
• Дрель;
• Щетка для работы с металлом.

Как сделать ресивер

Для того, чтобы сделать ресивер для компрессора своими руками, нужно для начала промыть хорошо баллон.Во время промывки нужно тщательно проследить, чтобы внутри не осталось остатков от сжиженного газа.

В отверстие баллона нужно вставить переходник размером ¼ дюйма. По кругу его нужно обварить при помощи сварочного и вставить заглушку-винт.

Получившийся ресивер необходимо поставить на колеса с опорой. Отрезки металлические пластин необходимо согнуть под углом и приварить их к его дну. К уголкам пластин нужно приварить платформу с колесами.

Установка компрессора

Автомобильный компрессор своими руками или воздушный после изготовления ресивера требует монтажа металлических креплений.

Поверх ресивера монтируются металлические рамки в качестве креплений. Места соединения креплений с ним нужно обварить при помощи сварочного аппарата.

У такого компрессора будет иметься только один отвод. Именно с его помощью воздух будет нагнетаться в ресивер. И также два отвода, используемые для всасывания воздуха, останутся не тронутыми.

Крепление обратного проводника с клапаном

Решив изготовить газовый компрессор своими руками и другую другую разновидность этого устройства, после создания ресивера и монтировки компрессора требуется производство обратного клапана.

Также установить проводник. Проделать это можно при помощи фрезы по размеру и дрели. С помощью дрели необходимо сделать отверстие для муфты. При наличии на ней неровностей можно сточить их, используя прибор с абразивной функцией.

Далее нужно вставить муфту и обварить ее по кругу для того, чтобы место вставки стало герметичным. Для не большого размерам компрессоров потребуется применить латунный обратный клапан.

А в отвод для сброса давления вставляется подходящий по параметрам болт.В центре ресивера делается дрелью еще одно отверстие. Оно используется для монтажа реле давления. Оно представляет сбой еще один переходник размером ¼ дюйма.

После чего нужно взять медную трубку для соединения обратного клапана и отвода цилиндра аппаратуры.

Заключительные работы

При помощи переходника необходимо установить регулятор давления, обладающий манометрами, два крана для выходов шлангов.

Затем нужно подключить электрику. Для этого потребуется разобрать корпус реле давления и получить доступ к контактам.К ним подводим трехжильный кабель. Каждый из них распределяем согласно требованиям заземления.

1. После проведения всех работ пробный запуск устройства.

Фото компрессоров своими руками

• Также рекомендуем просмотреть:

Источник: https://mirrukodelija.ru/kompressor-svoimi-rukami/

Компрессор своими руками — лайфхак создания мощного прибора

Компрессор может принести очень много пользы в различных сферах жизни.Возможно вам нужен прибор для быстрой накачки шин автомобиля, или вы решили заняться аэрографией, но у вас нет подходящего оборудования, а покупать так не хочется. Решить эту проблему можно сделав компрессор своими руками. О том, как это сделать и что для этого понадобится, мы и поговорим.

Сделать или купить

Прежде чем узнать, как сделать компрессор своими руками, нужно разобраться с тем, какие задачи могут решать самодельный вариант, и как с ними справиться купленный в магазине агрегат.В этом плане все больше зависит от направления, для которого вам требуется компрессор. Если он вам нужен для простой накачки шин — то можно и самодельным воспользоваться.

Другое дело если вас тянет в творчество. Это не обязательно должна быть аэрография, чтобы споткнуться о домашних вариантах. Все дело в том, что для покраски требуется однородный и равномерный поток воздуха. В нем не должно быть мусора и других мелких частиц.

Если эти условия не соблюсти, можно будет получить зернистую покраску или другие виды дефектов в качестве результата.Именно об этом стоит думать в первую очередь, когда видите фото самодельных компрессоров.

Ко всему вышеназванному можно еще неоднородные пятна и потеки, которые будут проблемой даже при покраске рамы велосипеда, чего уж говорить о деталях.

Несмотря на это, оба типа компрессоров устроены примерно одинаково, что касается основ. В любом случае нужен резервуар, в котором находится воздух под высоким давлением. Оно может генерироваться за счет ручного нагнетания, а может появляться от механического воздействия.

• Если первый вариант дешевле в реализации, то работать будет намного сложнее.

В случае, если компрессор дополнительно использует дополнительную автоматику, все что вам нужно будет делать, это время время масло или заменять его. Результатом работы такого прибора будет постоянная и равномерная подача воздуха.

Подготовка

Вот и мы и подошли к пошаговой инструкции для сборки компрессора в домашних условиях.Прежде всего стоит упомянуть о громкоговорящей работе. Для этого нужно будет соединить все компоненты.

Из чего можно сделать компрессор своими руками?

Для начала вам понадобится что-то, что смогу заменить ресивер. Для этого хорошо подойдет простая автомобильная камера. Дальше нужно будет найти простой насос, на котором установлен манометр.Он нужен для увеличения давления воздуха внутри камеры. К этому добавляем простое шило, ремонтный комплект для колеса и простой сосок для камеры.

В первую очередь нужно убедиться в том, что камера все еще герметична, и не пропускает воздух. Если долговременная, что она не справляется со своими задачами, в условиях повышенного давления могут быть серьезными.

Если во время проверки вы нашли утечки воздуха, то камеру нужно заклеить, и лучше всего это делать при помощи вулканизации.

Нам понадобится сделать еще одно отверстие в ней, для чего нам понадобится простое шило. В нем нужно будет вклеить сосок, о котором я говорил ранее. Он будет работать для радиовещания.

Логическая установка соска хорошо подойдет рем комплект, который указан в перечне необходимых деталей. Дальше выкручиваем ниппель и проверяем, как идет движение воздуха.

Мини компрессор своими руками делается по тому же принципу, просто нужно взять камеру поменьше.Такая установка будет иметь меньшую производительность.

Особенности

После всего, что было сделано ранее, нужно установить спускной клапан на сосок, который был на камере изначально. Он необходим для послабления давления, если оно будет подниматься слишком высоко. Для того, чтобы проверить работоспособность прибора не только прямым использованием, не лишним будет установить дополнительный манометр.

В противном случае, если вы будете заниматься покраской, вам нужно будет сначала провести пробный заход, после чего провести равномерность эмали или простой краски, и только после этого приступать к работе.Это не очень удобно, и может оказаться достаточно дорого, в зависимости от цены материалов.

Важно знать, что при проверке уровня давления манометром, его стрелка не должна дергаться. Поскольку это сигнал того, что поток воздуха не является равномерным, необходимо проверить всю конструкцию.

На самом деле, идеи самодельных компрессоров и изготовление такового не требует каких-то сверхспособностей. Естественно, вам нужны будут прямые руки, базовые навыки работы с разными инструментами, ну и главное — желание все это делать.Если вам компрессор нужен для профессиональных, то обратиться к готовым решениям.

Есть много отзывов о том, что самодельные компрессоры работают надежнее и при этом более долговечны. Важно понимать, что это зависит в первую очередь от того, кто делал этот агрегат, и не менее важны материалы, которые использовались при его создании.

1. Если вы хотите в качестве хобби работать в своем гараже или сарае, к этому у вас есть достаточно свободного времени, чтобы заняться этим — почему бы и нет.

Фото компрессоров своими руками

Источник: https://tytmaster.ru/kompressor-svoimi-rukami/

Компрессор своими руками — чертежи, схемы, виды и инструкция по постройке самодельной установки

В хозяйстве можно использовать любые установки помогающие решить ту или иную задачу. В данной статье будет рассказано, как сделать компрессор своими руками.

Установка из холодильника и огнетушителя

Главной особенностью, которой обладает компрессор из холодильника сделана своими руками, является бесшумная работа.Для сборки понадобятся следующие компоненты:

• Трубки для закачки жидкого масла.
• Воздушный компрессор от холодильника.
• Металлические трубки, желательно медные.
• Пусковое реле.
• Топливные фильтры.
• Предохранительный клапан.
• Тройник, крестовина.
• Влагоуловитель.
• Редуктор с манометром.

Процесс сборки

В качестве основных узлов будет использован компрессор из холодильника.Его можно найти в любом представителе, даже времен СССР. Огнетушитель найти еще проще, на рынке приобрести новый или выкупить уже использованный. Он будет выполнять функцию ресивера.

Первое что нужно сделать при замене компрессора, это определить где вход и выход воздуха. Это сделать не тяжело. Всего из устройства выходят три трубки, одна из них запаяна, она нужна для замены масла. На устройстве показано небольшое напряжение, и таким образом можно выяснить, где вход и выход.

Далее нужно разобрать с маслом. Для этого запаянный конец обрезают и выливают старое не подходящее. Далее при помощи шприца необходимо закачать качественное синтетическое масло. На обрезанный конец нужно установить влагоотделитель для компрессора, иначе устройство может выйти из строя.

Для того, чтобы подготовить к работе ресивер, нужно избавиться от ржавчины. Сняв ЗПК нужно налить внутрь средство против ржавчины.

Когда предварительная подготовка будет закончена, нужно закрепить крышку отверстий для ЗПК и подсоединить к ней крестовину.С верхнего конца будет установлено реле давления. В один из боковых крестовина с манометром, в другой предохранительный клапан.

Вся конструкция будет крепиться на раме, которую можно изготовить из прочных досок или металлических уголков. На нее нужно установить основные узлы, надежно их закрепив.

• Для того, чтобы пыль не попадала в компрессор, на трубку, предназначенную для входа воздуха, устанавливаются топливные фильтры для бензина и керосина.

Из компрессора будет выходить три провода. Их согласно прилагаемой инструкции необходимо подключить к пусковому реле, а далее на тумблер переключателя.

Трубка для выхода воздуха подключаем к ресиверу. По сути, установка готова, ее можно использовать для самых различных целей.

Простая установка

Более простой вариант компрессора для выполнения самых разных работ. Он изготавливается из уже работающего аппарата для подкачки колес. Но для этого нужно разобраться в принципе его работы, а особенно в двух характеристиках, мощности и производительности.

Мощность

Главной проблемой, которая возникла при использовании самодельного компрессора, это необходимость создать большое давление.

Аппараты для подкачки колес могут нагнетать до 5-6 атмосфер, что немало. Однако длительное использование такого режима может быстро перегреть двигатель, выведя его из строя.

Производительность

Она напрямую использует мощность, но в каком объеме проходит воздух через компрессор за единицу времени.

Для того, чтобы самодельный аппарат мог работать продолжительное время, чтобы он постоянно работал в высокоинтенсивном режиме. Плюс к этому нужно обеспечить хорошее охлаждение и смазку поршневой системы.

Так как это проделать крайне хлопотно и особый плодов от этого может и не быть, нужно найти другой выход. Например, использовать ресивер.

1. Основная роль ресивера — это накопление высокого давления в себе, при помощи мощного компрессора.

Использование такого устройства накладывает ограничения ограничения, связанные с размерами ресивера. Если он будет достаточно крупный, время может хватить на выполнение необходимых манипуляций. В крайнем случае можно сделать небольшой перерыв, для того, чтобы компрессор восстановил давление.

Сборка

Лучше всего использовать следующие материалы:

• Устройство для подкачки колес.
• Газовый баллон.
• Соединительный комплект.

С верхней части баллона удаляется ЗПК и внутренность очищается. Далее устанавливается крестовина с манометром, запорным клапаном и выходом для воздуха.

При желании двигатель можно приварить прямо к баллону, который устанавливается на колесики для удобства использования.

Заключение

Компрессор довольно простой агрегат, который можно сделать из подручных средств. Так, если при ремонте компрессора кондиционера своими руками вы поняли что легче купить новый, запчасти можно использовать для конструирования полезной в хозяйственной установке.

Фото компрессоров своими руками

• Также рекомендуем просмотреть:

Источник: https://svoimirykamiinfo.ru/kompressor-svoimi-rukami/

Как сделать компрессор своими руками из автомобильного насоса, холодильника, бензопилы

Простой воздушный компрессор, с помощью которого можно выполнять покрасочные работы или подкачивать шины автомобиля, можно изготовить своими руками из подручных материалов. Самодельный компрессор будет работать не хуже своих заводских аналогов, а затраты на его изготовление будут минимальными.

Модернизация автокомпрессора

Сделать мини компрессор для подключения краскопульта или аэрографа можно из автомобильного насоса, немного его усовершенствовав. Модернизация компрессора позволит повысить его мощность (производительность) и будет заключаться в адаптации его под напряжение 220 В (вместо 12 В), подключенном аппарате к ресиверу и установке автоматики.

Адаптация аппарата под напряжение 220 В

Для подключения автонасоса к сети 220 Потребуется найти какой-либо блок питания (БП), на выходе которого будет 12 В и подходящая для аппарата сила тока.

Совет! Для этой цели хорошо подойдет БП от компьютера.

Узнать значение потребляемой аппаратом силы тока можно, если взглянуть на его шильдик. В данном случае блока питания от ПК (см. Рис выше) по показателям силы тока и напряжения будет вполне.

Итак, если вы вставите штекер электрического шнура в блок питания ПК и включите его, то это не произойдет. Это объясняется тем, что БП не включится, пока на него не поступит сигнал от ПК.

Чтобы имитировать включение ПК, на разъеме, выходящем из БП, нужно вставить перемычку.

Потребители найти среди множества проводников один провод зеленого цвета, а второй — черный, как показано на следующем фото.

Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.

Далее, необходимо найти на выходе из БП еще 2 провода: один желтый, это будет «+», и один черный с полярностью «-». Можно брать любые провода данных цветов из любой связки проводников.

автонасос имеет штекер для подключения к прикуривателю автомобиля, его можно отрезать, и соединить аппарат с соответствующим цветом проводами от БП.

Но будет лучше, если приобрести автомобильный прикуриватель и подключить его к блоку питания, а уже сам аппарат подключить с помощью стандартного штекера.

Из прикуривателя выходит 3 провода: красный — «+», черный — «-» и желтый — «+», предназначенный для подключения светодиода. Подсоедините проводники к прикуривателю, соблюдайте полярность (см. Фото ниже).

Если вставить штекер от аппарата в прикуриватель, вы получите воздушный электрический компрессор 220 В, способный не только накачивать шины, но и работать с аэрографом.

Подключение дополнительных элементов

Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.

В состав данной обвязки входят следующие элементы.

1. Крестовина, имеющая все выходы с ВР1 / 2. Маркировка означает: «ВР» — внутренняя резьба, «1/2» — диаметр резьбы в дюйммах.
2. Тройник, имеет все выходы с НР1 / 2 («НР» — наружная резьба).
3. Вентили в количестве 2 шт. (ВР1 / 2 — ВР1 / 2). Предназначены для перекрытия движения воздуха в обоих направлениях. Двойная маркировка означает, что с двух сторон вентиляторы находится внутренняя резьба.
4. Обратный клапан. Предназначен для пропускания воздуха только в одном направлении. Можно установить простой пружинный клапан ВР1 / 2 — ВР1 / 2. Если планируется работать с давлением 6-7 бар, то необходимо подбирать обратный клапан, не имеющий пластиковых деталей.
5. Прямой ниппель, представляет собой переходник, имеющий 2 наружные резьбы (НР1 / 2).
6. Переходной ниппель НР1 / 2 — НР1 / 4. Позволяет перейти с одного диаметра наружраной резьбы на другой.
7. Удлинитель (60 мм) НР1 / 2 — НР1 / 2. Это тот же ниппель, только прямой. То есть резьба с обоих его концов имеет одинаковый диаметр.
8. Муфта переходная. Является переходником с внутренней резьбы одного диаметра на внутреннюю резьбу с другим. В данном случае, с ВР1 / 2 на ВР1 / 8.
9. Тройник, имеющий все выходы уже с резьбой НР1 / 8.
10. Муфта прямая ВР1 / 8 — ВР1 / 8. Имеет 2 одинаковые внутренние резьбы.
11. Переходник для шланга НР1 / 8.
12. Регулятор давления (прессостат) с влагомаслоотделителем. Реле давления позволяет поддерживать давление воздуха в ресивере не ниже минимального и не выше максимально допустимого уровня. Влагоотделитель можно и не заявить, если агрегат будет в качестве насоса для накачки шин. При использовании агрегата для покраски установка влагомаслоотделителя является обязательным условием.

    Приведенная выше схема обвязки предполагает 2 выходных штуцера: первый для вывода воздуха на краскопульт (аэрограф), а второй — для подкачки шин.

13. Переходной ниппель НР1 / 4 — НР1 / 8.
14. Футорка (НР1 / 4 — ВР1 / 8), является переходником с большего диаметра наружной резьбы на меньший диаметр внутренней резьбы.
15. Манометры. Данные приборы позволяют визуально контролировать уровень давления воздуха в ресивере и на подаче в магистраль.

При сборке всех элементов необходимо использовать резьбовой герметик, например, фум-ленту. Манометры можно подключить через обрезки шланга высокого давления. Последние следует натянуть на переходники и зафиксировать хомутами.

Совет! Под хомуты рекомендуется проложить прокладки, изготовленные из шланга большего диаметра. Они предотвратят повреждение хомутами шланга высокого давления.

• Манометры можно прикрутить сразу на резьбу, без использования шлангов, если не требуется выводить их на переднюю панель агрегата.
• Как выглядит собранная схема обвязка компрессора, показано на следующем фото.

Ресивер для автокомпрессора можно изготовить из металлической трубы большого диаметра, заваренной с обеих сторон, огнетушителя или газового баллона. Если работа компрессора только с аэрографом, то ресивером может послужить обычное бескамерное колесо от легкового автомобиля.

Важно! При подборке емкости для ресивера следует учитывать факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, объем ресивера должен быть небольшим (около 20 л.), Чтобы аппарат мог поднять в нем давление воздуха до необходимого уровня раньше, чем пройдет 10 мин.

Простой вариант агрегата из огнетушителя / газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

1. Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.
2. К крышке, закрывающей задний подшипник, подсоединяется штуцер.На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.
3. Чтобы во время работы агрегата излишки масла могли попасть в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. Рис. Ниже), находящийся под крышкой подшипника.
4. Далее следует просверлить в шатунах и вкладышах, как показано на следующем рисунке.

1. Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе со вкладышами) и по 1 отверстию в каждой крышке шатунов.
2. При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Далее, к компрессору подключается ресивер и обвязка с автоматикой. Как ее было рассмотрено в сделать сделку.

Если взять для ресивера огнетушитель, сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее следует ввинтить в крышку переходник с 1 / 4НР на 1 / 2НР и установить крестовину.

Действия по соединению всех элементов обвязки были усилия в начале статьи. Но поскольку данный агрегат сделан из компрессора ЗИЛ 130, он является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана .Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости влагу.

В отверстие, где размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка.В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. Фото. Ниже).

Важно! Двигатель для данного агрегата должен иметь мощность порядка 1,3 -2,2 кВт.

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту.Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения электродвигателя можно использовать либо обычный электродрель.

Компрессор из холодильника

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Следует знать, что такой аппарат не высокой производительностью.С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом.

Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т. д.) производительности данного агрегата не хватит, даже если подключить к нему ресивер большого объема.

Хотя в интернете можно найти конструкцию, состоящую из двух или трех компрессоров, соединенных последовательно к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром.Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) — для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

Совет! Вместо фильтра на выходе, иногда разрывается от высокого давления, лучше установить влагомаслоотделитель.Наличие его обязательно, если устройство будет Роман для покраски.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

Компрессор высокого давления своими руками

• Компрессор высокого давления (ВД) изготавливают из двухступенчатой ​​компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт.

Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа.

Он создает давление масла около 2 кгс / см2.

Сжатый воздух, выход из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выход воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Источник: http://Tehnika.expert/dlya-sada/nasos/kompressor-svoimi-rukami.html

Воздушный компрессор своими руками: подробная инструкция по изготовлению

Простой, самодельный, воздушный компрессор сделанный своими руками: подробная инструкция по изготовлению.

Всем доброго времени суток! В интернете, достаточно много информации о самостоятельном изготовление компрессора. Вот и я решил выполнить свое творение.

За основу взят компрессор от холодильника. Самоделка имеет свои плюсы: — это тишина в работе, малые габариты, также и минусы — это малая производительность и масло в системе.

Масло я сразу заменил на автомобильное и поставил масловлагоотделитель. Ресивер сделал из пропанового баллона. Вся магистраль сделана из водопроводных фитингов.

Использованы материалы:

• Газовый баллон на 5 литров.
• Компрессор от холодильника.
• Пускозащитное реле.
• Водопроводная крестовина, тройник, переходник, штуцер под шланг, обратный клапан, манометр, аварийный клапан сброса давления на 8 атмосфер, масловлагоотделитель, топливный фильтр.

Самоделку планирую использовать для подкачки колес, продувки жиклёров пр. Так же подойдет любителям аэрографии и моделистам для окраски моделей.

Подробная видео инструкция по сборке компрессора:

Автор самоделки: Сибиряки.

( 2

Источник: http://sam-stroitel.com/vozdushnyj-kompressor-svoimi-rukami-podrobnaya-instrukciya-po-izgotovleniyu.html

Компрессор воздушный своими руками. — DRIVE2

Базовое устройство воздушного компрессора

Компрессор воздушный своими рукамиОсновным требованием, предъявляемым к устройствам, подающим на краскопульт воздушный воздух, является постоянная и равномерная подача воздуха.

Продаваемые в магазинах запчастей автонасосы по праву называются компрессорами, но только годны они для подкачки шин. Попробуйте подключить его к аэрографу и окрасить эмалью какую-нибудь поверхность.

Результат использования плачевным — вместо глянцевого блеска плотного слоя, будут матовые пятна и потеки лака.

Это происходит при автоматическом выходе насоса из-за конструктивных элементов воздух пульсирует.

Сгладить пульсацию можно только с помощью ресивера — сосуда для созданного насосом газа.По своей сути это является объемной камерой, в которой давление воздуха атмосферное в несколько раз.

Поэтому к ресиверу выдвигаются следующие требования — его стенки должны быть прочными и герметичными.

Итак, даже самый элементарный вариант изготовления воздушного компрессора для покраски предполагает наличие нагнетателя (ручной насос, поршневой компрессор и т. д.).

Причем объем ресивера должен быть таким, чтобы выход газа был равномерным на всем этапе покраски деталей.Более продвинутые модели оснащены системой автоматики, обратными клапанами, масловлагоотделителями и пылезащитными фильтрами.

И весь этот конгломерат примочек входит в компрессор, изготовление которого мы рассмотрим.

• Подготовка нагнетателя
• В качестве устройства, подающего воздух в ресивер, возьмем компрессор от старого бытового холодильника.
• Его основные достоинства:
• 1) Надежность (эти моторы гоняют хладоген по радиаторной решетке десятилетиями) 2) Дешевая цена (если повезет получить эту деталь бесплатно)
• 3) Наличие регулирующего реле.

Если есть на примете старый холодильный агрегат, то демонтировать компрессор с ним не составит труда. Если у вас есть несколько нерабочих морозильников, они делают выбор, имейте в виду — двигатели импортных меньше вибрируют, а старые советские хоть и шумные, но выдают большее избыточное давление.

Для выполнения работ потребуются кусачки, универсальная отвертка «на 3», набор ключей. Первым делом демонтируем трубки двигателя, ведущие к радиаторной решетке, перекусив их кусачками.

Причем именно перекусив, а, не перепилив ножовкой по металлу. Хотя во втором случае будет более ровным, но внутрь трубочек непременно попадет металлическая стружка.

Впервые эти твердые частицы выведут поршневую систему из строя в несколько минут.

Откусываем провода, ведущие к реле, оставляя куски длиной 15-25см. После этого можно откручивать компрессор. Главное не забыть промаркировать верхнюю крышку регулировочного реле пока оно стоит на своем месте.Работа этого устройства на использование сил гравитации.

На большинстве моделей холодильников верхняя крышка маркируется стрелочкой. Но лучше перестраховаться и поставить метку. Демонтировав нагнетатель, забираем с собой весь его крепеж, самое главное не забыть демпферные резинки, они заметно снижают вибрацию.

Демонтировав двигатель с реле, необходимо убедиться в их работоспособности, чтобы быть уверенными, что эти устройства в наших устройствах будут работать исправно.Для этого подадим временное питание на регулировочное реле.

Это можно сделать при помощи штепсельной вилки с кусочком провода длиной 50см.

Делаем скрутку с проводами из реле, изолируем соединения и развальцовываем сплющенные при демонтаже трубки для обеспечения циркуляции воздуха.

Устанавливаем компрессор так, чтобы промаркированная крышка реле была вверху, подаем на вход схемы 220в. Если регулирующее устройство работает, то двигатель начинает работать, прокачивая через себя воздух.При этом одна из трубок будет всасывать воздух, а другая выдувать.

Маркером рисуем на патрубках направление движения воздуха, так мы не перепутаем при последующем вводже вход и выход.

После этого даем поработать нагнетателем 5-10, если он работает равномерно без изменения тональности гудения и сбоев, значит, двигатель исправен и пригоден для установки в устройство компрессор воздушный, для покраски своими руками, который мы будем использовать в ремонтных работах.

Подготавливаем второй из базовых элементов

Компрессор воздушный, сделанный своими руками, часто надежнее и долговечнее заводского В качестве ресивера лучше всего использовать корпус огнетушителя объемом от 10 литров, запорно-пусковое устройство (ЗПУ) которого имеет наружную резьбу три четверти дюйма.

Обратите внимание, что в качестве баллона стоит выбирать литые, бесшовные огнетушители (как правило, маркируемые ОУ).

Их корпуса хватаны на огромную нагрузку, на заводе они выдерживают испытание на прочность при внутреннем давлении в 1000 атмосфер (для наших нужд с большим запасом 10-20).

Вывернув ЗПУ из корпуса огнетушителя при помощи фонарика, исследуйте состояние внутренней поверхности ресивера. При наличии малейших следов коррозии избавляемся от нее с помощью специальных смесей для удаления ржавчины.

При желании выполнить компрессор в одной цветовой гамме, для этого счищаем старую краску с корпуса до металла. Затем грунтуем и окрашиваем в новый цвет. Итак, основные комплектующие готовы.

Для того, чтобы дальше собирать компрессор воздушный для покраски, следует отправиться на закупки.

Закупаем дополнительные комплектующие

Для дальнейшего создания компрессора необходимо приобрести некоторые элементы:

1) Масло для двигателей вязкости 10W40. Его требуется грамм 350-400, поэтому лучше взять на разлив, ну или купить литр фасованного. Если осталось полусинтетическое масло после смены автомобиля — вообще замечательно, можно смазку не покупать.2) Армированный маслобензостойкий шланг длиной 1-1.

8) Уплотнительная фум-лента9) Двужильный провод в двойной изоляции в 2.5 кв мм длиной около 5 метров 10) Шаровый кран для газовых магистралей 11) Реле регулировки давления в ресивере (РМ-5 или РДМ-5) 12) Кислородный редуктор 13) Водопроводная крестовина с наружной резьбой три четверти дюйма

14) Обратный (запорный) клапан

Закупив все необходимое, можно собрать компрессор воздушный своими руками. Перед выполнением работ произведем замену масла в двигателе нагнетателя.

Первое техобслуживание нагнетателя компрессора

Компрессор воздушный, сделанный своими руками для гаражаЗалитое при изготовлении холодильника двигатель минеральное масло (веретенка) на всем сроке работы не контактирует с атмосферой — система полностью герметична.Компрессор имеет свойство «потеть» маслом, при замкнутой системе это не страшно — влетевшие капельки возвращаются обратно.

Разорвав контур, проводящаясягаем веретенку воздействия атмосферы, и она быстро теряет свои смазочные функции. Если оставить такое масло в нагнетателе, поршни начнут быстро изнашиваться и двигатель придет в негодность. Поэтому лучше его сразу поменять на моторное полусинтетическое, имеющее дополнительные присадки.

Помимо входного и выходного патрубков, корпус компрессора от холодильника содержит третью трубочку, конец которой запаян.Он изначально спроектирован для смены смазывающего состава двигателя.

Закупоренную часть патрубка следует удалить. Для этого по окружности аккуратно надпиливаем заливную трубку, ни в коем случае не стараясь пропилить стенки.

Иначе внутрь двигателя попадут металлические частицы.

Надпиленный конец отламываем, оставшийся патрубок развальцовываем при помощи шила. Затем сливаем старое масло в какую-нибудь емкость, чтобы определить требуемый для замены объем.Полусинтетику заливаем, используя шприц. После заправки маслом, регламентный патрубок закупориваем при помощи винтика смотанной на него фум-лентой.

Компрессор воздушный для покраски — финальный этап сборки

На место ЗПУ в корпусе огнетушителя вворачиваем водопроводный четвертник, завод обмотав его резьбу фум-лентой для уплотнения. В дальнейшем на всех винтовых соединениях используется этот материал для подмотки. Также для надежности поверх фум-ленты наносим маслобензостойкий герметик.

На верхний вывод крестовины через переходный фитинг наворачиваем реле регулятор давления в ресивере. К одному из оставшихся входов четвертника приворачиваем обратный клапан, к нему штуцер для подключения маслобензостойкого шланга. Обратный клапан защищает нагнетатель от избыточного давления воздуха в ресивере.

На последний оставшийся свободный ввод накручиваем кислородный редуктор, к нему присоединяем запорный кран, чтобы иметь возможность перекрывать выход газа при смене пневмоинструментов.К крану приворачиваем переходной штуцер для подключения шланга краскопульта или подкачивающего пистолета.

Редуктор свести на нет скачки давления нагнетателя и выдать равномерную струю плотного воздуха.

Далее обеспечем двигателя защиту от пыли и краскопульта от влаги и масла. Для этого перед воздухозаборным патрубком нагнетателя устанавливаем фильтр грубой очистки бензиновых двигателей. Его мембраны защищают всю систему от попадания твердых частиц.

Микроскопические капельки жидкости, которые могут попасть в автоэмаль, задержит дизельный фильтр.
