Новая усовершенствованная чудо-лопата

Совсем скоро нам предстоит заняться тяжелый и даже и изнурительной работой – осенней перекопкой почвы на садовых участках и сельских огородах. Хотя почему бы не облегчить свой труд и не попробовать поработать, например, таким инструментом.

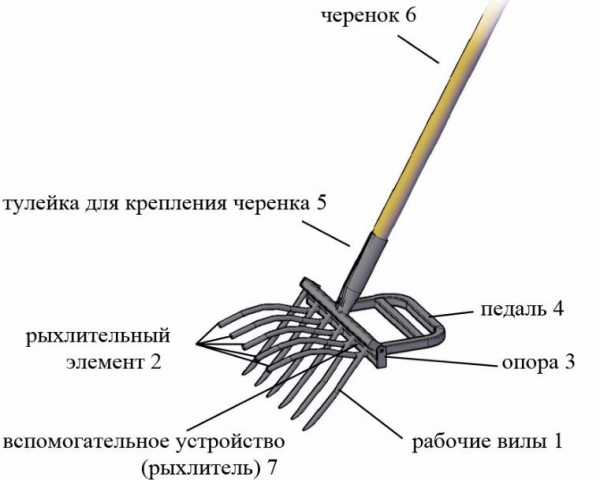

Лопата А. Марченко

Разработчик этой новой усовершенствованная модели чудо-лопаты – изобретатель Александр Марченко. Выглядит устройство довольно загадочно, но когда Александр объяснил принцип его действия, все стало предельно понятно. Приспособление состоит из двухчеренковых вил а также рыхлителя, которые соединены между собой шарнирным соединением.  Рыхлитель снабжен педалью для упора ноги.

Два черенка нужны для того, чтобы загоняя в землю, землекоп просто тянет вилы на себя. При этом не нужно делать никакого наклона туловища на один черенок, нет никакого лишнего трения черенка при необходимости удерживать его ровно.

Сравнение перекопки грядки обычной лопатой и новым приспособлением показало, что последнее гораздо лучше справляется не только с подъемом и переворачиванием грунта, но и с рыхлением, чего достичь простой лопатой невозможно, если не бить по комьям земли штыковой частью. Обеспечивается захват более широкой полосы грядки и нет нагрузки на спину.

Удобство инструмента в том, что можно также подгонять высоту ручки индивидуально под рост человека.

Благодаря таким инструментам теперь можно одновременно вскапывать и рыхлить почву.

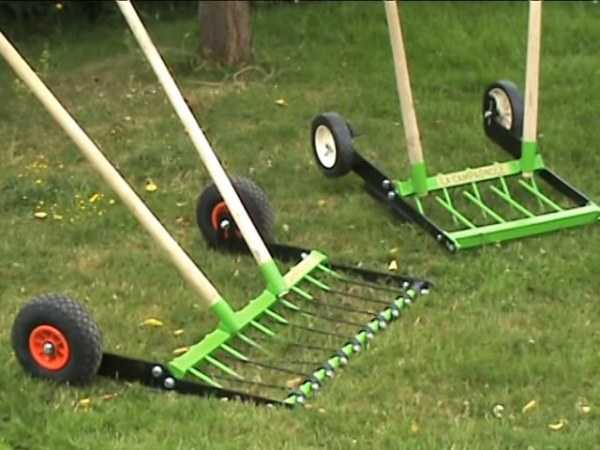

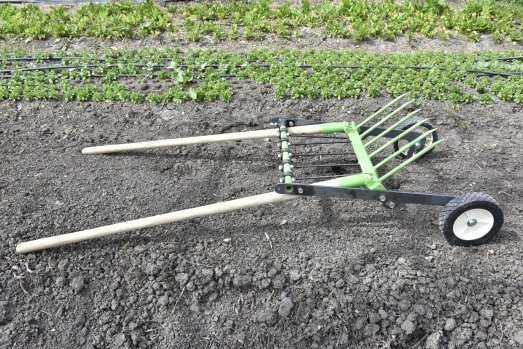

Иностранная – французская чудо-лопата Компания

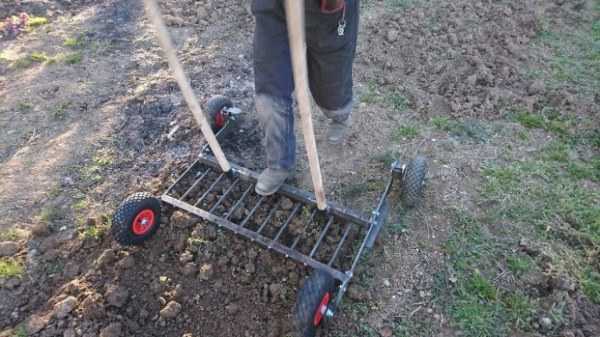

За рубежом тоже придумали чудо лопату, или рыхлитель, подобно кроту и пахарю в России. Строго говоря, немного дополнили это изобретение. Лопата Компания (La Campagnole) также оснащена встречными вилами. Отличается тем, что в конструкции есть два колеса, чтобы не волочить инструмент по земле и наличием пружинных мягких зубьев.

Комментарий автора полезной модели

Danielle Fabre Response от Vincent La Fabriculture: «Я не претендую на роль изобретателя!» Идея исходит от русского инструмента, обнаруженного на видео. Мы нашли идею довольно хорошей. Мы решили разработать этот инструмент, который в настоящее время имеет большой успех!

Мы решили разработать качественный инструмент с зубьями из упрочненной стали, хорошие профили, использование местной древесины, производство в ESAT (специализированное учреждение по работе), местные субподрядчики… В дополнение к этому, гарантируя качество долговечности, мы предоставляем послепродажное обслуживание».

ПРЕИМУЩЕСТВА:
Разбейте комья.
Позволяет выбраться из корней и гальки.
Экономия времени для проветривания почвы.
Эргономика:
Колеса (жесткие): нет необходимости носить инструмент.
Держитесь прямо, сбалансированное положение.
Хорошая рукоятка.
Поднять педаль для транспортировки.

ТЕХНИЧЕСКИЕ:
Закаленные стальные зубья. Пружинные мягкие зубья.

Защита структуры порошковым порошковым покрытием при 200 ° C.
Регулировка глубины.
АКСЕССУАРЫ:
Регулируемые ручки.

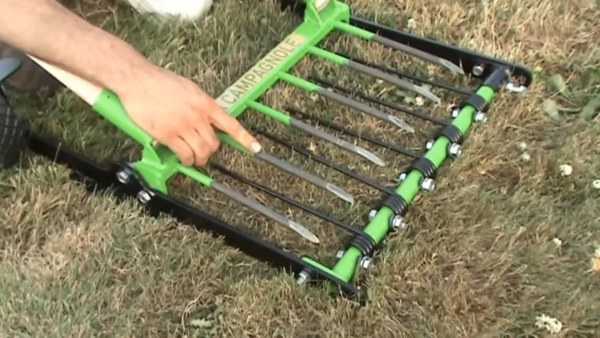

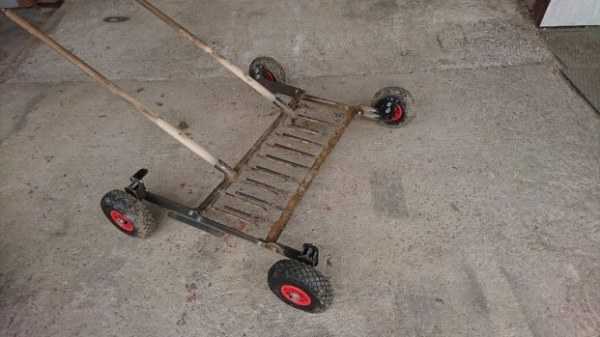

Мега лопата Компания. MEGA Campagnole!

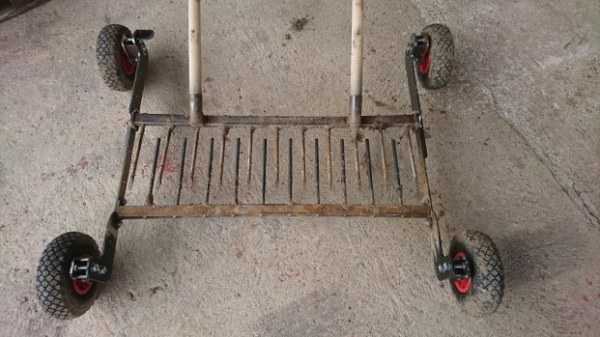

Этот Campagnole, выполненный в мастерской по просьбе, имеет ширину в один метр. Он оснащен фиксированными зубьями и 4 колесами, чтобы иметь возможность прокладывать доски, которые слегка приподняты до 15 см.

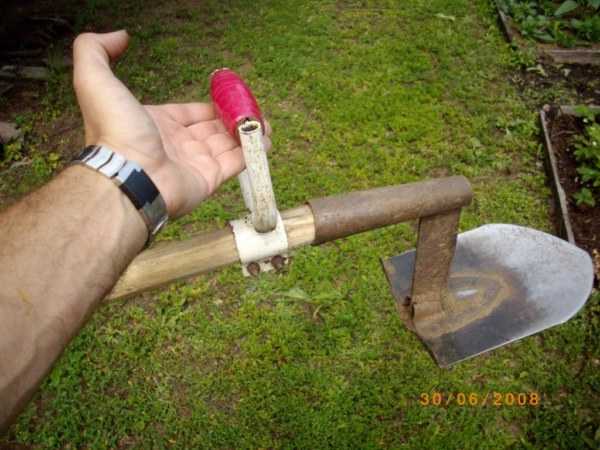

Лопата с удобным рычагом

Мастер взял за основу конструкцию Валентина Пискуна и сделал некоторые усовершенствования. Смотрите видео с показом эргономики стандартной магазинной и новой лопат.

Перед нами две лопаты. Первая — традиционная лопата. Вторая ее родная сестренка, прошедшая через очумелые ручки. Посмотрим, в чем разница употребления двух лопат.

На фото ниже лопата Пискуна

Испытания усовершенствованной лопаты Пискуна

Попробуем копнуть обычным инструментом для копки кусок земли, который еще нуждается в дальнейшей обработке, но для эксперимента сойдет. Берем лопату. Копнули. Попробуем вынуть. Что видим? Во первых нужно ее поднять. Как со спиной? Плохо! Неудобно. Во вторых видно, что угол входа полотна в землю косой, то есть, если будем вытаскивать, то она может, если сухая, съехать вниз. То есть, получается как то нехорошо. Да, она удобная, она хорошая лопата, но работать ей долгое время не вариант.

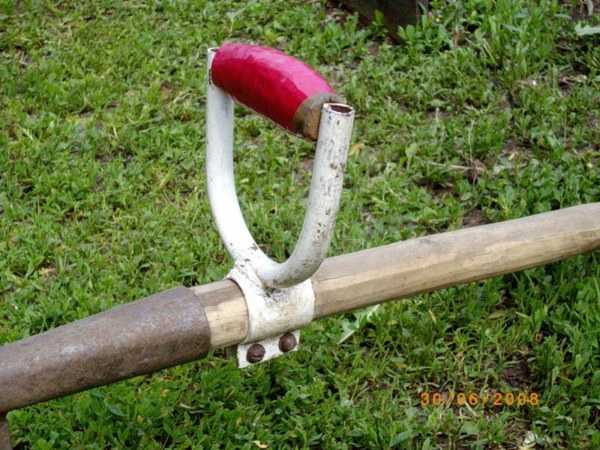

Посмотрим усовершенствованную лопату с комфортно сконструированным рычагом. Как ее держим? Во первых, видно, что рука болтается свободно, и как она располагается, так и берется за держалку.

Если втыкаем лопату в землю, приседаем немного, работает и спина, ноги. Параллельно земле идет черенок, так же и штык лопаты, и можно его аккуратненько поднять и куда угодно скинуть груз. Видно, что падать он не будет, таково соотношение сил. Так копать достаточно удобно.

В общем, понятна разница между лопатой и усовершенствованной.

Ручка и стойка, которая дает возможность штыку лопаты оставаться параллельно земле, и делает выкопку эргономичной.

Представьте себе – лежит куча компоста, опилок, чего угодно, встаем и начинаем: воткнули — выкинули, повторили. Допустим стоит тачка, наполнили — положили. Можем это сделать лопатой. Наполнили, рука то как? Положили.
В общем, примерно так действует новая садово-огородная чудо-лопата. Смотрите, на сайте ее конструкция показана хорошо, действуйте сами! Все!

izobreteniya.net

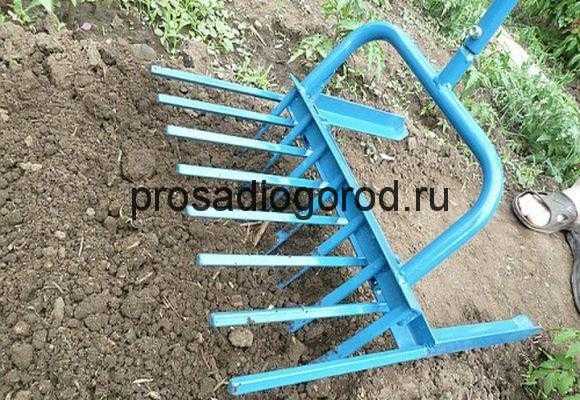

Супер лопата для копки огорода своими руками, фото и видео

Один из наиболее трудоемких процессов на огороде это вскапывание участка. Большинство дачников вскапывают почву своими руками при помощи обычной лопаты для огорода или вил. Такая обработка почвы не идет ни в какое сравнение с обработкой плугом и даже доминатором. После ручной копки почва становится мягкой, рыхлой, все большие комья разбиваются, а сорняки удаляются вместе с корнями. Вот почему многие огородники и дачники предпочитают вскапывать. Участок лопатой. Но, такая копка подойдет, если участок небольшой, а почва мягкая и легкая.

Большинство дач находятся в лесной полосе, почвы там тяжелые, и копать их своими руками очень тяжело.

В нашей стране всегда было много умельцев, и вот нашлись такие, которые стали придумывать, как усовершенствовать простую лопату и сделать своими руками инструмент более удобный. Одна из таких модификаций супер лопата, сочетающая в себе функции обычной лопаты и вил.

Принцип действия инструмента такой же как и у обычной лопаты, но благодаря большим размерам и особому механизму действия работать чудо-лопатой становится легче, эффективнее и быстрее. Ширина захвата почвы у инструмента около 40 см, а глубина обработки может составлять как 15, так и 25 см.

Это будет зависеть от длины штыков. В основе механизма работы лопаты лежит встречная работа двух вил. Один рыхлитель врезается в землю и толкает почву на другой. Благодаря тому, что чудо-лопата состоит из прутьев, комки земли попадая на них разбиваются.

Работая таким инструментом отпадает необходимость переворачивать пласты земли и разбивать их вручную. Поэтому нагрузка на работающего существенно снижается, а внушительная ширина агрегата позволяет захватывать широкие участки.

Как изготовить супер-лопату своими руками

Производители инвентаря для огорода и сада уже давно взяли на вооружение такой инструмент и производят его в промышленных масштабах. Тем не менее везде можно найти такую лопату, а если она и найдется в магазине, то стоимость её будет весьма высока.

В то же время можно собрать такой инструмент своими руками, используя подручные средства. И даже, если некоторые материалы нужно будет покупать, стоимость лопаты все равно будет ниже рыночной.

Чтобы сделать такой копатель своими руками понадобятся следующие материалы:

  • металлическая труба диаметром 20—25 мм, будет использоваться для изготовления несущей рамки;
  • двухметровый отрезок стальной трубы диаметром 4 см;
  • лист из стали размером 20х20 см и толщиной 2 мм;
  • арматура или круглые прутки, имеющие сечение 1см – 2 метра, они понадобятся для изготовления граблей.

Чтобы собрать и скрепить все части лопаты понадобятся инструменты – сварочный аппарат, болгарка с диском по металлу и дрель со сверлами. Процесс изготовления проходит в следующей последовательности.

  1. Изготовление несущей рамки. Чтобы изготовить такую рамку своими руками используют круглую стальную трубу с сечением 2 см. Можно взять квадратную трубу сечения 2х2 см. Трубу можно загнуть в виде дуги или соединить отдельные отрезки трубы в форме буквы А. Размер рамки должен быть 46х80 см.
  2. Установка прутков. Поперек рамки приваривают еще одну трубку. В поперечнике сверлят отверстия диаметром 8 мм через расстояние 5 см и углом 20 градусов. Можно увеличить расстояние между прутками до 10 см, если почва на огороде легкая и плодородная. В отверстия вставляют прутки длиной 20 см каждый и приваривают их при помощи сварочного аппарата. Прутки необходимо предварительно заточить под углом 30 градусов для облегчения проникновения в почву. Также, чтобы копать лопатой было легче, зубья, сделанные из арматуры нужно немного изогнуть. Напротив приваренных зубьев необходимо установить еще один их ряд. Для этого к рамке приваривают кусок железной трубы, а к нему еще один ряд прутьев арматуры.
  3. Установка опоры под ногу. К верхней части рамки сваркой крепят упор для ног в форме буквы «Т» под углом в 120 градусов. Чтобы скрепить опору и грабли необходимо использовать металлические ушки.
  4. Затем к конструкции приваривают кусок трубы диаметром 6 и более см. для установки в нее черенка.
    После скрепления всех частей при помощи сварочного аппарата, инструментом можно пользоваться.

Такой копатель может изготовить любой садовод, главное иметь необходимые материалы. При помощи такой лопаты, сделанной своими руками, обработка огорода будет проходить гораздо быстрее и качественней.

Кроме того, благодаря вилам, составляющим основу конструкции, сорняки, находящиеся в почве не будут срезаться, а будут вытягиваться из нее при помощи зубьев. Это позволяет с корнем удалять сорные растения, снижая при этом возможность их прорастания.

prosadiogorod.ru

Как самому сделать лопату для копки земли. Культиватор для обработки почвы

Обратная сторона медали, уход за урожаем в процессе роста, и самый тяжелый труд – вскопка участка. Причем делать это необходимо дважды. Осенью и весной. Иначе об урожае придется забыть.

Классический вариант инструмента – штыковая лопата. Позволяет качественно обработать грунт любой сложности, но работа отнимает много сил и времени. Существуют мотоблоки, электрокультиваторы, в конце концов, можно вызвать тракториста с плугом.

Однако все эти процессы требуют капиталовложений, приближая себестоимость урожая к магазинной. Поэтому большинство садоводов – огородников предпочитают работать руками. Чтобы облегчить тяжелый труд дачника, был изобретен замечательный инструмент – чудо лопата.

Супер лопата для копки представляет собой симбиоз вил и саней. Острые зубья довольно легко вонзаются в грунт, с помощью рычага в виде длинной рукояти большой комель земли поднимается, и рыхлится о вторую часть вил, которые находятся на поверхности.

Разумеется, приспособление можно купить в магазине, или сделать своими руками чудо лопату из подручных материалов.

Лопата для ленивых своими руками – секреты изготовления

Для начала изучим механизм работы чудо лопаты.

  1. Черенок переводится в вертикальное положение, рабочие вилы вонзаются в грунт;
  2. Рукоять отводится назад с помощью рычажного механизма, рабочие вилы поднимают комель земли и разрыхляют его о вилы переднего упора;
  3. Затем чудо лопата переносится на следующий участок, и цикл повторяется.

Чтобы изготовить инструмент, не требуется больших затрат. Чертежи чудо лопаты доступны, можно выбрать наиболее подходящий под свои требования.

Для изготовления лопаты потребуется:

  • Водопроводная или профилированная труба, в зависимости от того, что имеется у вас в запасе;
  • Арматура или стальной круг для зубьев;
  • Черенок от обычной лопаты (для рукояти) или тонкостенная труба;
  • Болгарка, сварочный аппарат.

Экономный вариант из одного сегмента


Такая конструкция состоит только из одной гребенки вил. Шарнирный механизм отсутствует, грунт рыхлится только за счет просыпания сквозь зубья. Вынос упора определяет эффективность работы.

Чем он короче – тем легче копать. Но при этом уменьшается шаг продвижения. Компромиссным размером является 150-200 мм, в зависимости от вашей физической подготовки. Изготовить такую конструкцию можно за один выходной. При этом работа с ним сэкономит вам не один десяток свободных дней. Однако такая форма требует больших усилий, чем лопата из двух частей.

Важно! Каждая чудо лопата создается индивидуально. Если ей будут пользоваться несколько человек – инструмент должен быть регулируемым.

Важным условием является сложная форма зубьев. Они должны быть загнуты, как на чертеже. Это облегчает копание, поскольку обеспечивается правильное распределение сил. Полноценного активного рыхления односегментная лопата не производит, после вскопки надо пройтись по грунту граблями.

Для повышения эффективности обработки можно изготовить более сложное приспособление, состоящее из двух частей.

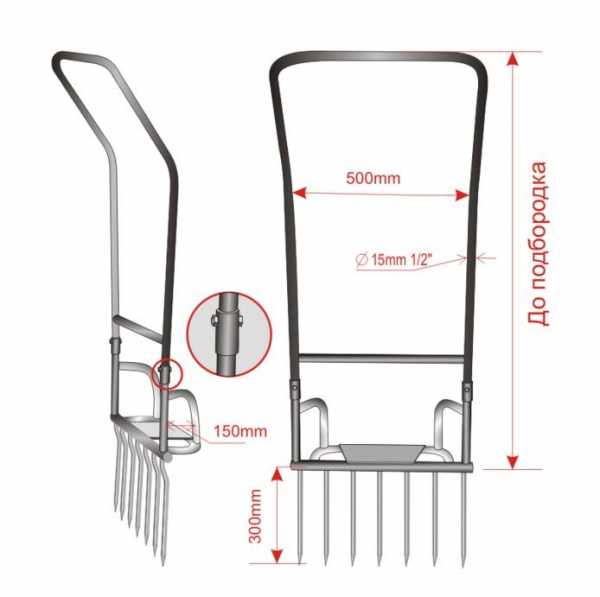

Чудо лопата своими руками чертежи и размеры

Двух сегментная самодельная чудо лопата является настоящим прорывом в малой дачной механизации. Конструкция десятилетиями совершенствовалась и модернизировалась. Есть особенности для работы мужчины или женщины, модели оптимизировались под разные грунты. Однако концепция осталась прежней. Две половинки с зубьями, между которых перемалывается грунт. Вскопка происходит с легкостью, доступной лишь вилам.

Общий вид конструкции и составные части:

  • Общая ширина рамы не должна превышать 50 см. Ширина рабочей области 40 см. В противном случае эффективность не повысится (за счет захвата большей площади), а напротив, снизится по причине резкой потери темпа обработки. Длина рукояти (черенка) подбирается индивидуально. Верхний срез (который можно оснастить «Т» образной перекладиной) должен быть чуть ниже вашего подбородка;
  • Передний упор (1) изготавливается из профтрубы, хотя можно использовать обычную водопроводную. Прост

mirhat.ru

Чудо вилы для перекопки земли. Плюс видео

Как сделать копалку вилы для огорода

Наступила весна – время дачи и огорода. Время перекопки огорода и посадки. Лопата, как классическое, но не для всех видов сельских работ удобный инструмент активно замещается самодельными и фабричными чудо лопатами и вилами. Сегодня автор блога “Самоделки Vitmana” покажет еще одну самоделку – чудо вилы. С таким устройством копать землю будет легче, быстрее и веселее.

Состоит это классное приспособление для копки земли из двух частей. Первая часть – ручка, внизу приварены вилы. Для удобства перекопки ручка сделана под уклоном 30 градусов. Посередине сваркой добавлена перемычка. Ширина вил 80 см. В качестве штырей использована 12 арматура. Она заточена и приварена с шагом 10 см. Основой для вил послужила квадратная труба 25×28. В ней просверлены отверстия и просунута насквозь арматура. С обратной стороны сварочное соединение. Вы видите зачищенные швы.

Высота вил равна длине штыка лопаты, примерно 250 мм. Педаль сделана на шарнире из гаражной петли, которая обрезана двух сторон и приварена к ручке. Высота шарнира 100 мм. Педалька сделана из квадратной трубки 25×28. Сварены друг с другом 3/4 трубой и куском арматуры номер 12. Приделана косынка для жесткости. Использован лист десятка размерами 25×50.

Как видите, конструкция чудо вил несложная, легко изготавливается и использованы для нее материалы, которые легко найти в гараже или в пункте металлоприемки. На сайте вы найдете огромное количество подобных инструментов для облегчения перекопки грунта на садовых участках.

Источник: https://youtu.be/zWHm4fjDHVM

Как сделать самому чудо вилы для облегчения копки грунта

Чудо-вилы – это инструмент, используемый для садоводства. Это неинверсионный, аэрирующий инструмент, который означает, что он открывает почву, но не переворачивает ее. Широкая вилка впускает воздух и воду в почву и способствует биологической жизни в почве, которая в верхних нескольких дюймах состоит в основном из аэробных организмов. Был проведен ряд исследований, посвященных важности микроорганизмов, которые живут в почве.

Чудо вилы можно купить, но они могут быть довольно дорогими. Они бывают разных размеров и стилей.
Моя цель состояла в том, чтобы изготовить спиноразгрузочные вилы из лома материалов и предметов, которые у меня уже были.
Этот агрегат для огорода весит около 8 кг.

Шаг 1: Материалы

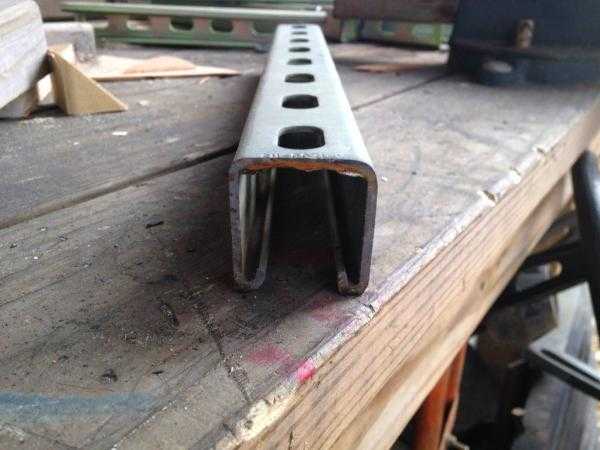

Металлический каркасный канал

Плоские стальные прутки 2×4 x 60 дюймов (2)

Приспособление для монтажа

Используются следующие инструменты:

Угловая шлифовальная машина (отрезные, полировальные и шлифовальные круги)
Ножовочная пила

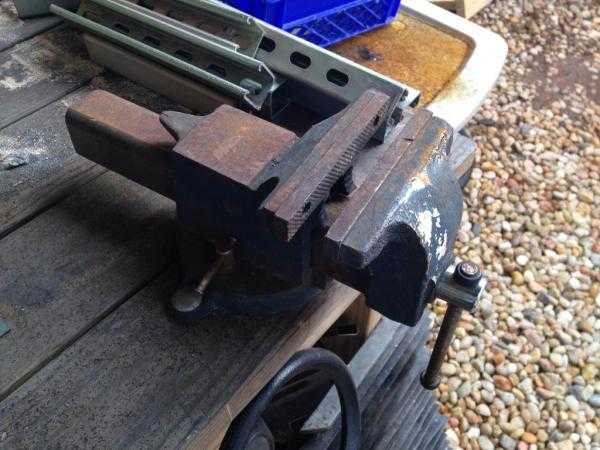

Тиски

Оборудование для обеспечения безопасности: кожаные перчатки , защита очков, маска для сварщиков, соответствующая одежда

Шаг 2:

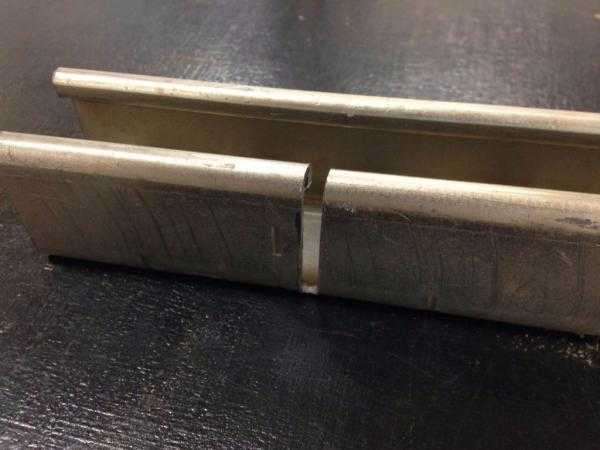

Я вырезал 22-дюймовую (56 см) секцию с помощью пилы. Я хотел, чтобы ступенька была достаточно широкой, чтобы поместиться между ручками.
Далее я отметил, где я должен разместить пять зубцов. Я разнес их на 5,5 (14 см) друг от друга.
Наконец, я вырезал пять выемок, достаточно широких для того, чтобы каждый из зубцов мог пройти.
* Пять зубцов – это хорошее число для моих нужд. Более пяти будет лучше для установленных садовых грядок. Меньше зубцов будет более подходящим для подготовки новых грядок.

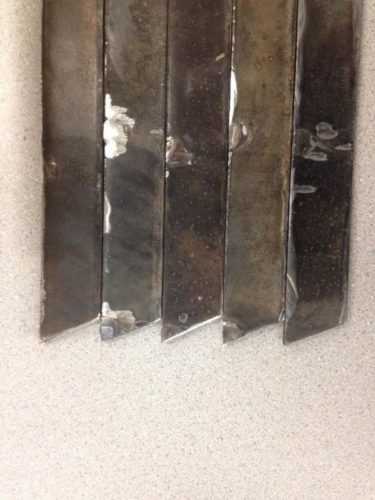

Шаг 3: Зубцы


Во-первых, я использовал угловую шлифовальную машину с режущим колесом, чтобы вырезать 15-дюймовые (38 см) секции из спасенной стальной решетки (х5).
Во-вторых,ржавчина и заусенцы были удалены с помощью шлифовального круга.
Затем я набросал и вырезал острие, похожее на нож, на нижнем конце зуба.
Наконец, верхний конец зуба был обрезан под углом 30 градусов. Угловые пальцы предназначены для уменьшения нагрузки на нижнюю часть спины пользователя.
Затем я набросал и вырезал острие, похожее на нож, на нижнем конце зуба.
Наконец, верхний конец зуба был обрезан под углом 30 градусов. Угловые пальцы предназначены для уменьшения нагрузки на нижнюю часть спины пользователя.
Затем я набросал и вырезал острие, похожее на нож, на нижнем конце зуба.
Наконец, верхний конец зуба был обрезан под углом 30 градусов. Угловые пальцы предназначены для уменьшения нагрузки на нижнюю часть спины пользователя.
Угловые пальцы предназначены для уменьшения нагрузки на нижнюю часть спины пользователя.
Угловые пальцы предназначены для уменьшения нагрузки на нижнюю часть спины пользователя.

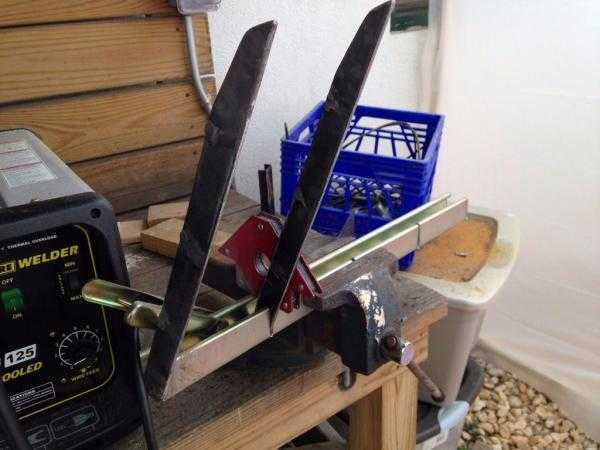

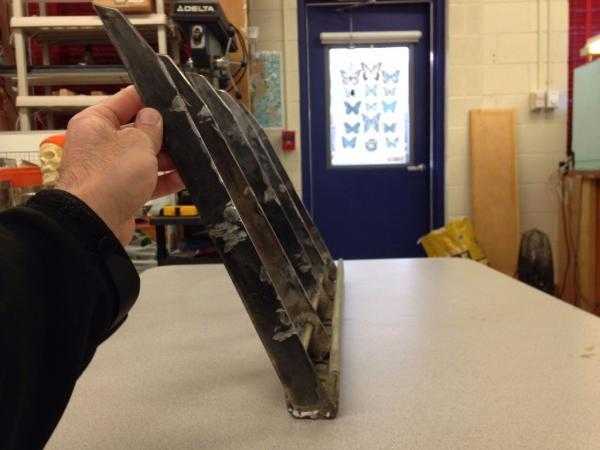

Шаг 4: Вилка



Важно отметить, что материал имеет оцинкованное покрытие. Перед сваркой его следует отшлифовать или почистить металлической проволокой (в нескольких дюймах от зоны сварки). Шлифование и сварка могут выделять цинковую пыль и пары, которые при вдыхании могут вызвать у вас сильную болезнь. Не говоря уже о том, что вы получите лучший сварной шов со свежим голым металлом.
Я добавил зубец в прорезь и приварил зубец на место. Я повторял, пока все 5 зубцов не были приварены на место.
Затем я попытался очистить свою сварку с помощью угловых шлифовальных машин.
Я добавил зубец в прорезь и приварил зубец на место. Я повторял, пока все 5 зубцов не были приварены на место.
Затем я попытался очистить свою сварку с помощью угловых шлифовальных машин.
Я добавил зубец в прорезь и приварил зубец на место. Я повторял, пока все 5 зубцов не были приварены на место.
Затем я попытался очистить свою сварку с помощью угловых шлифовальных машин.

Шаг 5: Воротник и ручки

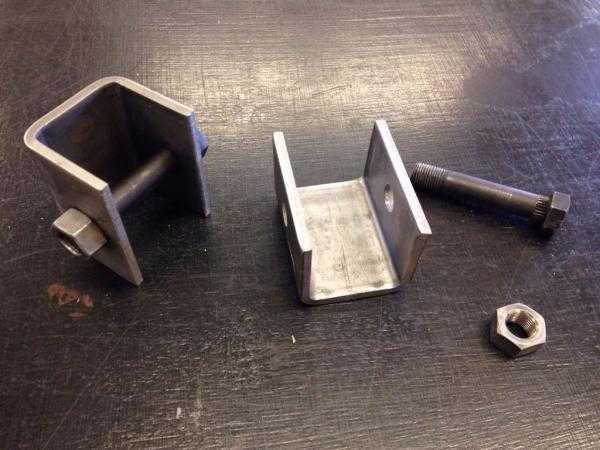

Мне нужен был способ прикрепить ручки к ступеньке. Я решил использовать приваренную опору пружины, обычно используемую для трейлера.
Сначала я обрезал два 2x4x8 до 60 “(152 см).
Затем я разорвал два 60” 2×4,чтобы плотно прилегать к пружинному креплению. Отверстие для крепления – 1 7/8 “(47,5 мм), поэтому я провел 2х4 вниз по настольной пиле. Я использовал свой сверлильный станок, чтобы создать отверстие для болта.
Наконец, я приварил ручки и воротники к каждому концу ступени. Это была одна из самых сложных частей всей сборки. Я хотел убедиться, что мои ручки были параллельны, поэтому я не мог просто приварить крепление, а затем добавить ручки. Я должен был приварить крепление с уже прикрученными ручками (хотелось бы, чтобы у меня была фотография, но у меня не было руки, доступной для фотографий). Я закрепил 22-дюймовую секцию 2х4 (той же длины, что и ступенька) вверху ручек, чтобы обеспечить параллельность ручек.
* Первоначально я выбрал опору для пружин тапок, потому что ручка тачки идеально подошла бы. В конечном счете, я не мог заставить себя потратить $ 30,00 на две новые ручки, когда у меня есть возможность разорвать 2х4 уже в куче лома.

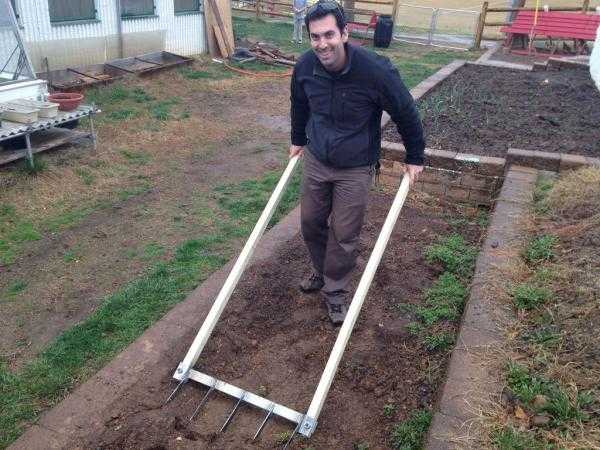

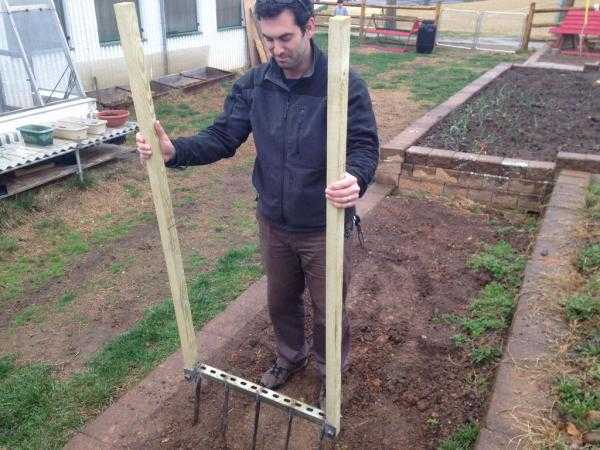

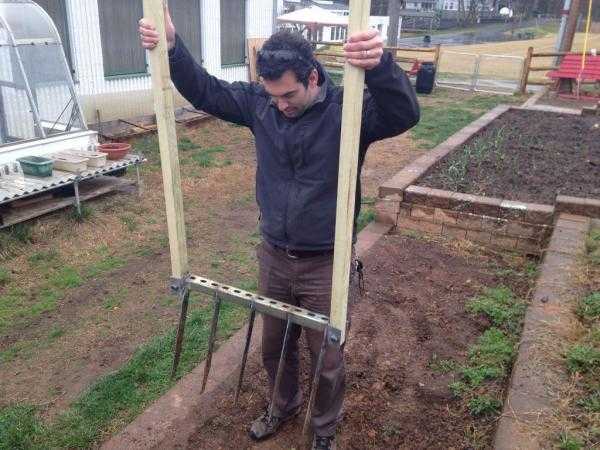

Шаг 6: Тест чудо вил в огороде


Я начал с испытаний на приподнятой грядки, которую использовал в течение последних двух сезонов. Кровать стала уплотненной в межсезонье, и там был слой каменной наброски, который не позволил мне получить зубья на полную глубину. Я рад сообщить, что чудо-вилы, сделанные своими руками, превзошли мои ожидания и были намного проще, чем использовать мою виноградную мотыгу для подготовки грядок. Было приятно видеть земных червей, когда я поднимал почву (червей, которые, скорее всего, убили бы, если бы я использовал простую лопату). Теперь, когда я знаю, что сварные швы прочные, я собираюсь покрасить пруток краской, которая будет прилипать к металлу и предотвращать коррозию. Я также буду придавать форму ручкам, чтобы они были удобнее при работе на всех грядках, которые я планирую обработать.
Спасибо за поиск. Дайте мне знать,если вы решите построить свою собственную и счастливую посадку!

Источник

Отзыв на промышленные чудо-вилы

Вскопал я свой огород ЧУДО-ЛОПАТОЙ!
Приобрел я весной чудо техники и без труда вкопал свой огород. Называется это чудо – чудо-лопата! Этот инструмент бы мне, да лет 10 назад. Спешу поделиться ощущениями:
На спину нагрузки практически нет. Работают ноги и руки.
Постоянно нагибаться, приседать тоже не нужно.
Одна чудо-лопата заменяет несколько инструментов: лопату, грабли, борону, мотыгу и вилы.
Отлично вытаскивает корни сорняков на поверхность.
Сразу копает, рыхлит и боронует.
Времени и усилий на копку огорода уходит значительно меньше.

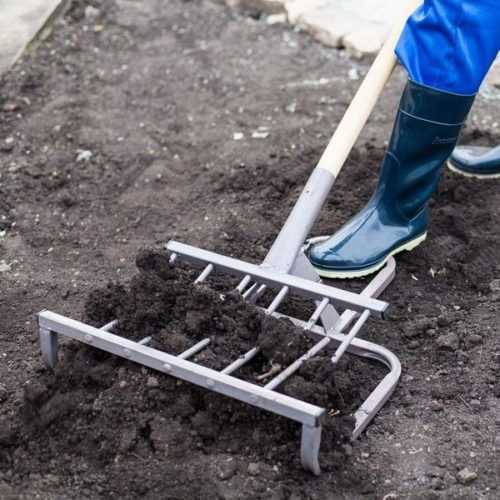

Как работает чудо-лопата:
Нажимаем ногой на педаль, зубья вонзаются в землю. Руками опускаем рычаг вниз, земляной пласт приподнимается, при этом грунт разбивается встречными зубьями. Лопата рыхлит землю, не переворачивая грунт и не обедняя плодородного слоя почвы.

Такой лопатой хорошо копать огород, а для мелких работ – окопать яблони, сделать лунки, мы по прежнему пользуемся обычной лопатой.

Чудо-лопата для садоводов-огородников отличный инструмент! Нужный подарок для родителей-пенсионеров, у которых частенько побаливает спина, а эта лопата бережёт поясницу.

zen.yandex.ru/media/id/5ad768f7830905d5fef3ee42/

Отзыв на чудо вилы


Пик популярности чудо-лопаты остался позади, но с полок магазинов она не пропала. Инструмент продолжает пользоваться популярностью, хотя многие не понимают в чём смысл такого приспособления.

Дачники помнят, когда в газетном спаме мелькали многие инструменты и чудо-лопата тоже, но разглядеть её преимущества смог не каждый. И зря! Инструмент способен делать несколько работ одновременно и существенно снизить физическую нагрузку. Посмотрим на приспособление поближе.

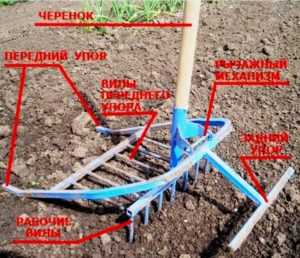

Конструкция чудо-лопаты, особенности

Конструкция инструмента замысловата. Для новичка использование может превратиться в загадку, пока не поймёт с какой стороны к лопате подойти. Если совсем сложно, можете посмотреть видео в конце статьи и быстро всё поймёте.

Конструкция лопаты включает:

• Вилы для копания;

• Задний и передний упор;

• Вилы для разрыхления почвы;

• Держатель и крепления.

Выглядит инструмент странно, но польза от него огромная.

Какая польза от использования чудо-лопаты?

Ну и какой в этом смысл? – Эта мысль первой пролетает в голове у тех, кто ещё не сталкивался с лопатой. На самом деле преимуществ у инструмента несколько:

• Снижается физическая нагрузка в момент выполнения работ;

• За счёт ширины канала увеличивается скорость копания почвы;

• Надёжность. Сломать агрегат довольно сложно;

• Универсальность. Инструмент можно использовать для любого типа почвы.

Особенности приспособления

У инструмента есть несколько особенностей. Их нельзя назвать недостатками, но стоит учитывать при выборе инструмента. К таким особенностям относится:

• Эффективная работа возможна при весе в 80 кг;

• Нельзя рыть ямы;

• Отсутствует возможность делать фигурную копку;

• Инструмент довольно сложно ремонтировать.

Для чего используется чудо-лопата?

Инструмент полезен при выполнении пахотных работ и посевах. Земля обрабатывается на глубину до 25 сантиметров, это зависит от длины вил.

Этого вполне хватит для посадки картошки, кукурузы, овощей и культур, которые высаживаются семенами. Если сажаете рассаду, то под неё нужно дополнительно делать грядки.

Инструмент полезно использовать тем, кто имеет огород больше 0,5 соток и выращивает овощные культуры. В саду это приспособление бесполезно.

Такая лопата не подойдёт ни для клумб, ни для обкапывания деревьев. Если участок меньше указанного размера, то его быстрее обработать обычной лопатой. Приспособление полезно для огородников и тех, кто занимается перекопкой огорода на заказ.
zen.yandex.ru/media/lyubimayadacha/

izobreteniya.net

Самодельные лопаты для копки огорода. Культиватор для обработки почвы

Начало дачного сезона – это не только отдых, но и достаточно много работы на огороде. Каждый дачник старается максимально облегчить себе задачу обработки почвы, для чего используется различный инвентарь. В последнее время широкую популярность получила чудо-лопата, которую можно изготовить своими руками.

Чудо-лопата: что это такое

Классическим вариантом чудо-лопаты является штыковая лопата, позволяющая качественно обработать грунт любой сложности. Такое орудие – это сочетание вил и саней, благодаря которым вспахивать почву намного легче. Конечно, гораздо проще использовать мотоблоки, электрокультиваторы или попросить помощи у тракториста, машина которого оборудована плугом. Тем не менее, все эти действия потребуют от вас довольно существенных материальных затрат, из-за чего большинство садоводов все же предпочитают работать руками.

Чем же так примечательна чудо-лопата? Острые зубья супер-лопаты легко входят в грунт, а благодаря рычагу (представлен в виде длинной рукоятки) можно поднять большие куски почвы, которая будет рыхлиться о вторую часть вил, находящихся на поверхности.

Исходя из глубины рыхления и наличия дополнительных элементов, все такие приспособления можно разделить на три вида: обычные, типа «пахарь» и типа «крот».

Обычные лопаты в большинстве случаев изготавливаются в домашних условиях и состоят из вил и заднего упора. При использовании такого инструмента вы действительно сможете снизить нагрузку и увеличить скорость работы, но проблему с большими глыбами земли такая лопата не решит. Она подходит только для работы на регулярно обрабатываемых черноземах.

Чудо-лопата типа «пахарь» предназначена не только для копки земли, но и для более качественного разрыхления грунта. Длина ее штыка обычно составляет 10-15 см, что позволяет легко разделывать любые типы грунтов, причем штык спокойно заходит в землю даже при весе работника не больше 60 кг.

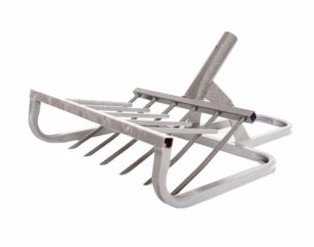

Глубина штыка лопаты типа «крот» составляет не меньше 25 см и предназначена для глубокой копки. Рытвина сразу используется для высаживания овощных культур. В случае применения именно этого орудия от копающего потребуется определенное усилие, особенно если приходится работать на спрессованном грунте или глиноземе.

Важно! Помимо описанных вариантов чудо-лопат, также существуют и универсальные варианты, длина штыка которых составляет от 15 до 20 см. Они отлично подходят для регионов, где почва может промерзать на 5-10 см, а основным типом грунта является чернозем (бурозем). Если климатические условия региона оказываются еще более суровыми, то даже такой глубины штыков лопаты будет недостаточно, и вы не сможете качественно обновить почву.

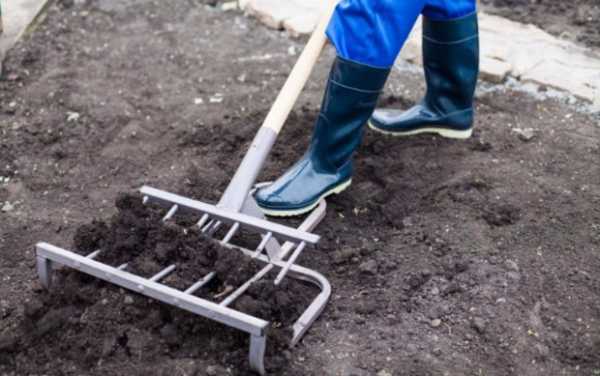

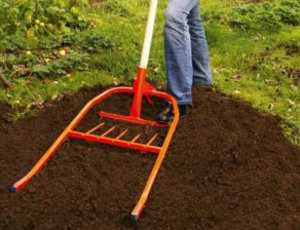

Как же правильно копать чудо-лопатой? Отметим удобство ее использования: вам не нужно будет нагибаться, и риск травмирования спины сводится к минимуму (особенно это актуально для людей с радикулитом). Также уменьшаются и требуемые физические усилия, причем скорость работы, наоборот, возрастает. Порядок работы с усовершенствованной лопатой следующий.

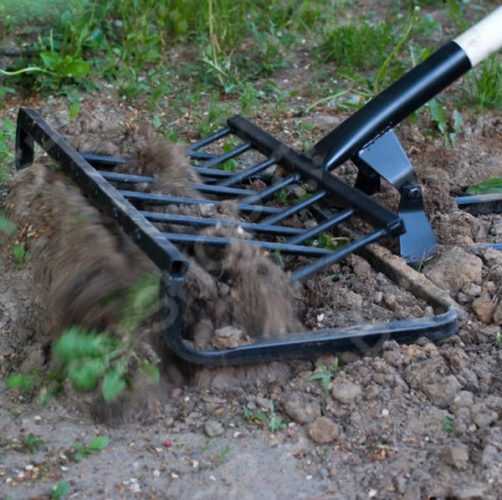

Нажимая ногой на специальную площадку, необходимо заглубить лопату в грунт. Не снимая ногу с площадки, сделайте второй ногой шаг назад, одновременно наклоняя лопату на себя — грунт окажется на зубьях. Легкими потряхиваниями левой и правой руки стряхните почву, таким образом выполняя рыхление. Перевернуть грунт можно одним резким движением руки вверх, сдвинув лопату на 10-15 см назад. Выполнив несколько подходов, необходимо пройтись по участку граблями и разбить комья.

Знаете ли Вы? Устаревшее название современной лопаты – «заступ». Оно произошло от определения вида действия «заступать, наступать ногой», то есть нажимать на металлический штык.

В фабричных моделях лопат подвижные части нередко забиваются землей, из-за чего начинают хуже работать. Кроме того, иногда ломаются и деревянные рукоятки, которые вставляются в специальные гнезда. В самодельных инструментах все детали соединены достаточно жестко, благодаря чему поломки и заедания практически полностью исключены. Однако это совсем не значит, что чудо-лопата для огорода, которая была сделана своими руками, полностью лишена недостатков. Существует серьезная вероятность деформации швов пайки или сварки и поломки пластиковых частей (если они есть), хотя подобные неисправности появляются только спустя много лет активной эксплуатации.

Чудо-лопата своими руками, что нам понадобится

Существует несколько важных моментов, на которые стоит обратить внимание при самостоятельном изготовлении чудо-лопаты. Длина штыка, на которую он будет входить в почву, зависит от глубины промерзания грунта. В тех случаях, когда использование лопаты необходимо только д

mirhat.ru

Как усовершенствовать садовую лопату

Многим приходится перекапывать свои садовые и огородные участки лопатой вручную. Работа эта не из легких, особенно для пожилых людей, а именно им, как правило, приходится ею и заниматься, потому что на пенсию не проживешь. Хочу рассказать о простом усовершенствовании к садовой лопате, что значительно облегчает труд копателя.

В нижнем конце черенка, что выходит вниз из трубчатой части лопаты, на уровне ее плечиков или чуть выше нужно забить скобу, в ее отверстие пропустить упругий провод диаметром 2-4 мм и около 2 м длиной. Согнуть середину этой проволоки так, чтобы образовалось полукруг, диаметр которого несколько больше диаметра трубчатой части лопаты. Концы проволоки, предварительно накинув на один из них отрезок резиновой или любой другой трубки (она будет ручкой), свернуть и трубку натянуть на скрутку. Провод под скобой должен перемещаться свободно, потому что подымается лопата поворотом рукоятки вокруг его продольной оси. А длина поводка должна быть такой, чтобы после попадания в землю лопаты он не тянул руку копателя, излишняя его длина также нежелательна. Если поводок из тонкой упругой проволоки, его части можно зафиксировать одним или двумя мостиками из жести или из мягкой проволоки.

Используют где-то такое устройство или нет, мне не известно. Я пришел к нему самостоятельно, обстоятельства заставили. Когда тяжелая работа была мне противопоказана, начал искать способы, как усовершенствовать садовую лопату и копать так, чтобы слишком не напрягаться. Копал через деревянный брусок, но его нужно часто передвигать и крепить, натягивал на черенок обрезок трубы и копал, подставляя под лопату как опору ногу. И только когда догадался на лопату надеть «уздечку», когда попытался копать лопатой с поводком, поиски прекратил, потому что понял — лучше только трактор с плугом.

Этим устройством я пользуюсь уже три года и перекапываю больше и легче, чем в молодости.

Да это и понятно, ведь поводок прикреплен у самого груза. Кроме того, уменьшается нагрузка и на вторую руку, поднимает лопату за поводок, но и отпадает необходимость наклоняться за каждой лопатой земли.

Итак, Прист заслуживает, чтобы о нем рассказать тем, кому приходится работать лопатой.

bestsadogorod.ru

Модернизируем лопату и вилы — Копилка знаний


1. НОВАЯ ТОЧКА ОПОРЫ.

Скорость перекопки участка, зависит не только от силы, сноровки, но и от лопаты. А Также, как показал опыт московского садовода-любителя П. Кузнецова, от спо­соба обращения с этим привычным инструментом и даже от обуви. Можно на­учиться копать примерно вдвое быстрее, а уставать меньше.
Впрочем, начнем по порядку, с обуви. Левый сапог подбивают прочной полуто-расантиметровой дощечкой шириной 4 см. Она выступает за носок-на 2-3 см. Сама же лопата обычная, разве что черенок подлиннее — он оканчивается на уровне глаз. А теперь взгляните на рисунки и представьте себе, как этим инструментом работают. Вот всем знакомым движением садовод вонзил лопату наклонно в почву и.., отодвинул черенок от себя. Боковая загнутая кромка лопаты выскользнула из-под дощечки и оказалась над ней. Теперь нужно правой рукой подать черенок на себя, оперев лопату о доску, и пласт почвы окажется на ней. Его откидывают, нес­колько повернув лопату в сторону.
Обратите внимание — обычно точкой опоры для лопаты (если ее представить как рычаг первого рода) служит левая рука, а здесь эта точка резко смещается вниз, к самой земле. В первом случае длина обоих плеч рычага почти одинаковая, потому и копать трудно. Во втором же верхнее плечо намного длиннее. Вот и-весь секрет. Если захотите применить его у себя на участке, запомните еще несколько советов. Надо выдержать весь рабочий цикл до конца, как он описан. Если же вы будете, скажем, отбрасывать отрезанный ломоть почвы, обеими руками приподни­мая лопату за черенок, то верхнее плечо рычага опять укоротится, и, нагибаясь, вы скоро устанете. При соблюдении же всех правил придется наклоняться очень мало. Упираться на лопату удобнее концом ступни. Чтобы копалось легко, стреми­тесь подхватывать на лопату пласт шире ее не больше, чем на 5 см, и не чересчур толстый.


2. ЛОПАТА С РЫЧАГОМ
Рычаг, укрепленный на рукоятке лопаты с тыльной ее стороны,- намного облегчает копку. Упираясь в землю, он берет на себя львиную долю нагрузки левой руки, что значительно убыстряет дело. В остальном схема работы такой- лопатой обычная.
Рычаг лучше изготовить из кусков легкой, но прочной металлической трубы — деревянный может быстро сломаться. Его упорный выступ можно снабдить резино­вым башмаком от костыля; во всяком случае, он должен быть достаточно большим, чтобы не вдавливаться глубоко в землю.
Как нетрудно догадаться из последних слов, когда земля размокает от снега или дождей, лопату с рычагом вряд ли удастся использовать успешно. Зато в остальное время она сулит явный выигрыш в работе.

3. НЕПРИВЫЧНО, ЗАТО УДОБНО
Если лопату оснастили рычагом, почему бы не попробовать сделать то же самое, например, с садовыми вилами? Перед вами одна из возможных конструкций, выпол­ненная из металла. Она позволяет перекапывать почву, не нагибаясь. Правда, потребуется четверть часа на отработку новых движений. Вертикально стоящие вилы загоняют в землю ногой, подают рукоять на себя и вниз. Не совсем привычно, зато очень просто. А главное — тратится меньше сил.

4. МОДЕРНИЗИРОВАННЫЕ ВИЛЫ
Если к обыкновенным вилам приварить с боков еще несколько острий, то работа пойдет вдвое-втрое быстрее. Разумеется, подобная модернизация применима только при легких видах труда — таких, например, как сгребание соломы или мякины. Но вилами можно сгребать и измельченный торф, и снег, и многое другое. Для этого между их зубьями вставляют подходящий по размеру кусок фанеры — и зубастый инструмент превращается в большую лопату.

5. РОГАТАЯ ЛОПАТА
Такой она выглядит на рисунке. На самом же деле рога — это боковые ножи. При копке их острые стальные кромки без труда рассекают дерн и корни. Толщина ножей — 2-3 мм. Они могут быть и съемными, и постоянными — в зависимости от выбранного вами способа крепления.

6. ВДВОЕМ, ОДНОЙ ЛОПАТОЙ
Нарезать дерн — занятие нехитрое, но кропотливое, требующее немалой аккуратности. Между тем, и здесь есть свои маленькие хитрости. Сначала скосить траву — если она выше 15 см. Затем сделайте на площадке вертикальные надрезы так, чтобы получились прямоугольники шириной с плоскую лопату, которой собираетесь работать. Заточите ее получше — и беритесь за дело вдвоем. Пусть один из вас тянет лопату за веревку, а другой направляет и подталкивает ее за черенок. Слой дерна должен иметь толщину 6-10 см. Первый его ряд срезают пер­пендикулярно по отношению к остальным.



7. ЯТАГАН ДЛЯ СОРНЯКОВ
Турецкие янычары не зря вооружались кривыми ятаганами: косой, с оттяжкой удар особенно губителен. То же относится к подрубке прикорневой поросли: удалять ее обычной лопатой или тяпкой — утомительное да и нелегкое физически занятие. Но стоит немного переделать обычную лопату, и вы без большого труда сможете перерубать на глубине 3-5 см стебли и корневища до 1,5 см в диаметре. Лопату распрямляют, суживают с боков, делают косую (под углом 40-45° к рукояти) режущую кромку. Теперь заточите ее поострее — и за работу. Удобно. И все бла­годаря тому, что режущая кромка подрубает стебель вкось, под углом. Если же у вас под руками старой ненужной лопаты нет, сделайте подрубщик из листовой ста­ли толщиной 2-3 мм. Его примерные размеры даны на рисунке.

8. ЗУБАСТЫЙ ИНСТРУМЕНТ
Перед тем как перекапывать участок, на котором еще недавно рос лес* сделайте себе лопату по образцу той, что показана на рисунке. Обыкновенной лопатой нелег­ко перерубать скрытые в земле древесные корни, кроме того, ее режущая кромка все время с них соскальзывает. Когда же корень попадает между пилообразными зубьями модернизированного инструмента, деться ему некуда: остро заточенные кромки зубьев сравнительно легко перерезают дерево.
Изготовить такой инструмент можно из листовой стали или из старой лопаты.

По этой теме читайте на сайте :


kopilca.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
