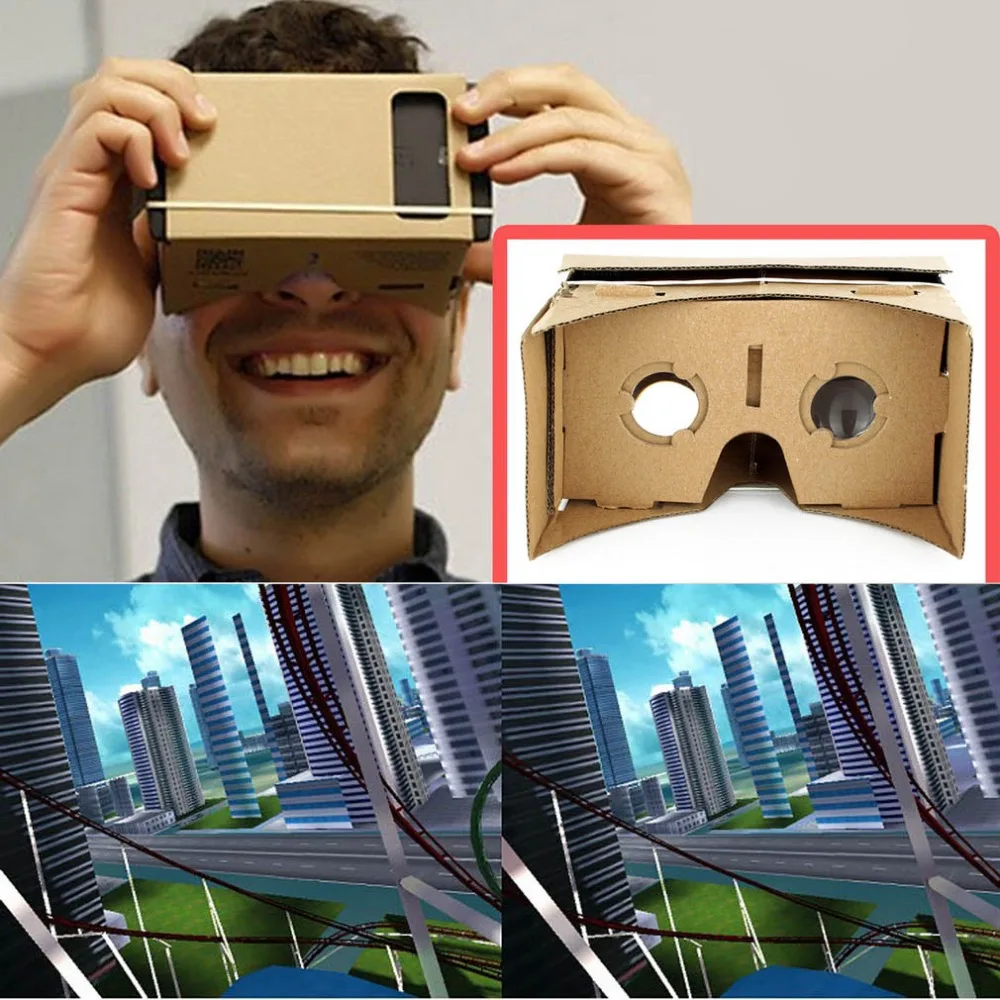

Photo: очки виртуальной реальности virtual reality cardboard

Превратить смартфон в очки виртуальной реальности отличного качества вовсе не сложно. Для этого не нужно покупать какие-то дорогие приспособления, достаточно проявить изобретательность, используя подручные средства. Мы составили для вас небольшой гайд: “Как сделать очки виртуальной реальности”. Для очков виртуальной реальности применяется сенсорный телефон на ОС Android 4.1 и выше, на iOS 7 и выше и на Windows Phone 7.0 и выше.

Делаем самостоятельно очки виртуальной реальности.

Для изготовления очков виртуальной реальности вам будут необходимы: картон, ножницы, канцелярский нож, клей для бумаги, принтер, 2 плоско-выпуклые линзы, липучки (которые используют в одежде), смартфон.

Инструменты для изготовления очков виртуальной реальности ©Сomputerworld

Инструменты для изготовления очков виртуальной реальности и шаблон-заготовка. ©Сomputerworld

Очень важно, чтобы дисплей был не меньше 4,5-дюйма. Телефон должен быть оснащен акселерометром, магнитомером и гироскопом. В случае отсутствия гироскопа и акселерометра оценить виртуальную реальность не выйдет.

Далее понадобится лист картона. Желательно брать микрогофрокартон, который зачастую используется для изготовления различных тар (упаковка из под пиццы идеально подойдет). Также нужен шаблон для вырезания очков, распечатанный на листе А4, причем понадобится три листа. Этот шаблон можно с легкостью найти в интернете.

Картон из под пиццы для очков виртуальной реальности ©Сomputerworld

Шаблон можете скачать на официальном сайте, внизу страницы найдете блок Built It Yourself и нажмете кнопку Download Instructions: Cardboard

Либо русифицированную версию: Cardboard

Шаблон-заготовка для очков виртуальной реальности ©Сomputerworld

Еще нужны две линзы, а именно асферические линзы диаметром 25 мм с фокусным расстоянием 45 мм. Такие линзы можно приобрести в магазине оптики, либо же заказать через интернет.
Отметим, что чем больше фокусное расстояние, тем дальше следует отстранять телефон от линзы. Если Вы не знаете фокусное расстояние, то придется создавать устройство с регулировкой расстояния линзы от смартфона.

Вырезаем очки из картона по шаблону ©Сomputerworld

Кроме всего прочего, нужны магнитики. Один круглый магнит вставляется вовнутрь конструкции, а другой крепится снаружи. Удерживается второй магнитик за счет магнитного поля первого магнита. При воздействии на виртуальный мир магнитик необходимо сдвинуть пальцем вниз, а затем вернуть обратно.
Также для создания VR-очков потребуются липучки для одежды. Продаются такие липучки в любом магазине тканей по дешевой цене. Напоследок понадобится канцелярский нож и двусторонний скотч.

Прикрепляем магниты, линзы и лепучки ©Сomputerworld

Теперь необходимо напечатать шаблон и приклеить его на картон. Потом вырезаются детали и делаются необходимые прорезы. Затем крепятся липучки на левую и правую стороны, дабы конструкция не разъезжалась. Рекомендуется обклеить поролоном очки в местах контакта с глазами.
Очки виртуальной реальности своими руками из вторично использованного картона:

Как мы видим, сделать самостоятельно VR-очки абсолютно не сложно. Здесь главное иметь все необходимые детали и последовательно выполнять действия.  Также вы можете за небольшую сумму купить очки виртуальной реальности на Amazon, Ebay или Aliexpress и собрать их самостоятельно.

Сбор очков виртуальной реальности Cardboard:

Как сделать очки Виртуальной Реальности?

Необычный VR-шлем с корпусом  из картона можно собрать самому либо купить уже готовые к сборке комплекты. Такое устройство получило кодовое название «Google Cardboard». Очки нельзя назвать полноценным девайсом для погружения в виртуальную реальность, но для расширения кругозора будет полезно покрутить в руках. Мы написали инструкцию по сборке и подготовили для удобства шаблон в PDF, его можно скачать и распечатать.

Технические характеристики готовых изделий

Комплектация полностью зависит от магазина, в котором вы покупаете. Классическая версия на официальном сайте Google представляет собой обычный картонный бокс, где вкладыш для смартфона держится на липучке. На других сайтах в комплекте дополнительно может идти NFC-чип, наушники с глубоким 3D звучанием, липучки для головы, специальная наклейка, которая предотвращает скольжение смартфона по коробке.

Что касается технической стороны, то Кардборд смело можно назвать универсальной платформой, в которую поместится современный смартфон с диагональю от 4 до 6 дюймов. На этом технические характеристики «картонного VR» заканчиваются, остальные параметры зависят от телефона.

А именно: высокое значение ppi (пикселей на дюйм), и чем оно больше, тем лучше. Объясняем, зачем это так важно. Когда пользователь держит в руках смартфон, то, обычно, это происходит на расстояние вытянутой руки, то есть, примерно 30 см. На таком отдалении человеческий глаз не воспринимает ряд пикселей в экране. Но когда дело доходит до использования телефона в качестве VR, то дистанция сокращается до 5 см, и владелец начинает различать видимые квадраты, это и есть пиксели.

Рекомендуем приобретать один из тех продуктов, которые представлены на официальном сайте https://arvr. google.com/intl/ru_ru/cardboard/get-cardboard/, так как в этих моделях можно отрегулировать комфортное расстояние между линзами и подогнать под телефон. В китайских дешевых очках такая функция обычно отсутствует.

Самым важным является разрешение экрана – для приятного пользования виртуальным пространством стоит рассматривать современные разработки с 2К дисплеем.

Пригодится наличие магнитометра в телефоне – это датчик оценивающий изменения магнитного поля и определящий положение устройства в пространстве.

Поддержка технологии NFC – желательна, она позволяет переключать приложения в режим VR  при установке телефона в шлем.

Что нужно для самостоятельной сборки:

• Картон. Ищите плотный материал, схожий с коробками из-под обуви, а не тонкий как из-под телевизоров или холодильников. Средний размер листа составляет 25 × 59 сантиметров.
• Магниты. Всего их два: неодимовый в виде круга, другой керамический в форме плоского диска.
• Линзы. Предпочтительны двояковыпуклые линзы, фокусное расстояние которых не менее 4 сантиметров. Их найти труднее всего. Можно взять на Aliexpress , стоимость комплекта меньше доллара, но придется ждать.
• Липучки. Комфортные застежки для головы, замеры индивидуальные, в отделе ткани либо в ателье.
• Резинка или не скользящая наклейка. Нужна для фиксации гаджета внутри шлема, минимум 8 сантиметров, либо поискать специальный не скользящий стикер
• Шаблон для печати на принтере

Видеоинструкция по сборке

Помните, что вырезать картон, а затем склеивать детали придется с предельной осторожностью и точностью. Стоит ли игра свеч? Не лучше ли приобрести готовый набор, который достаточно собрать из готовых частей или получить уже в собранном виде?

На Aliexpress можно найти неплохие варианты за пару-тройку баксов. А на полках магазинов полно готовых Кардбордов в безумно ярких, стильных расцветках, с изображением героев сериалов, фильмов и видеоигр. Такие шлемы позволят регулировать расстояние оптики, что гарантирует безопасность очков для зрения, а крепления будут надежными. Плюс ко всему, такие магазины кладут в комплект приятные дополнительные аксессуары: от NFC-чипа до качественных наушников. Правда, за такой вариант придется распрощаться с $10-30 и решить вопрос с доставкой, прямой транспортировки от Google до адреса в Россию нет.

Если желаете сэкономить на VR и хотите разобраться в сборке шлема, то ищите компоненты или купите готовый набор для склейки. Если желаете наслаждаться виртуальной реальностью без риска для зрения, без лишней траты времени и хотите, чтобы аксессуар радовал дизайном, а главное – готовы заплатить несколько десятков баксов, то приобретайте готовый девайс. В любом случае, экономия существенна по сравнению с конкурентами, выпускающими пластиковые корпусы.

Приложения и видеоигры

Для начала работы необходимо загрузить на смартфон приложение Cardboard из App Store, Google Play или Microsoft Store.

Игры ищутся по аббревиатуре «VR» в названии. Все программы с картонным значком виртуальной реальности на иконке будут отлично работать.

Для начала можно попробовать:

• Volvo Reality
• Roller Coaster VR
• Mercedes VR
• Hang Glider

Если есть желание подключить устройство к компьютеру, что бы заценить полноценные VR игры, то вам понадобится кабель для телефона и приложение TrinusVR. Программ платная, но есть демоверсия на 10 минут.

Вывод и целесообразность покупки

Конечно, глупо сравнивать этот простой и недорогой продукт с гигантами типа Oculus, Sony, HTC, Valve. Профессионалы в этой области инженерно и программно добиваются детализации, высочайшего качества в мире виртуальной реальности. Картонный шлем не отличается высокой долговечностью и далек от совершенства. Тем не менее, именно Кардборд может стать первым открытием мира VR и даст общее впечатление об этой технологии. Плюс, мобильный гейминг представится для вас в совершенно другом свете. К тому же, это недорого и не требует большой траты времени на настройку.

Бонус: Векторный шаблон для резки на лазерном ЧПУ

Как сделать из бумаги 3д очки. Как сделать очки виртуальной реальности своими руками. Что понадобится для сборки VR очков в домашних условиях

В последнее время все больше распространение получают фильмы в 3D формате. Технология 3D известна уже давно, еще с середины XX века, но тогда она не получила широкого распространения. Такая технология называется стереоскопия.

При использовании этой технологии получается стереоэффект для стереопары изображений, при цветовом кодировании изображений для левого и правого глаза человека.

Для того, чтобы получить такой эффект, необходимо использовать специальные очки для просмотра стереоскопических 3D фильмов.

Для того, чтобы просматривать такие фильмы, нужны специальные очки: затворные, поляризационные или анаглифные.

Широкое распространение по миру этой технологии началось после премьеры знаменитого фильма Джеймса Кэмерона «Аватар». В этом фильме широко использовались компьютерные технологии и различные визуальные эффекты. Чтобы полностью увидеть все визуальные эффекты, примененные в этом фильме, этот фильм лучше смотреть в трехмерном виде.

3D очки передают стереоскопическое изображение каждому глазу отдельно. Каждый отдельный глаз видит изображение в 2D формате. Такие изображения называют стереопара.

Глаза у человека расположены на некотором расстоянии друг от друга и поэтому человек видит предмет с двух точек обзора. Информация от этих плоских изображений поступает в мозг человека, и там происходит формирование трехмерного изображения.

Для просмотра фильмов в 3D лучше купить очки промышленного производства, но можно попробовать сделать 3D очки в домашних условиях. В домашних условиях можно сделать самые простые из таких очков — анаглифные.

Анаглифные очки состоят из двух линз разного цвета, обычно красного и синего. Изображение при этом смещено от одной линзы до другой линзы. При просмотре фильма в таких очках зритель видит для каждого глаза свое изображение и этим достигается эффект просмотра изображения в трехмерном виде.

Для изготовления анаглифных очков нам понадобятся старые солнцезащитные очки для оправы. Подойдут и простые старые очки. Если таких очков нет, то можно сделать оправу из толстого картона или какого-нибудь пластика. Из оправы необходимо вытащить солнцезащитные стекла или простые стеклянные стекла.

Для изготовления цветных светофильтров нам понадобиться прозрачный пластик, например из использованных пластиковых бутылок или из других изделий из пластмассы. Идеальный вариант, это когда есть прозрачный цветной пластик нужных цветов.

Вырежьте из пластика будущие стекла по форме старых стекол. Если делаете оправу самостоятельно, то вставьте в картон два квадратика из пластика по размеру, который вы оставили для стекол очков.

После того, как стекла подогнаны по размеру, равномерно закрашиваем одно стекло красным маркером, а другое стекло синим маркером. Для этого лучше использовать краску находящуюся непосредственно в самом маркере.

После этого даем закрашенным стеклам хорошо подсохнуть. Можно использовать краску из картриджа принтера. После того, как стекла подсохли, вставляем красное стекло на место правого глаза, а синее стекло на место левого глаза. Края стекол можно приклеить клеем, чтобы стекла хорошо держались в оправе.

Очки готовы к дальнейшему использованию.

Хочу заметить, что все-таки анаглифные очки промышленного производства будут лучшего качества, чем изготовленные самостоятельно. Это касается прежде всего цветных линз. Потому что покрашенные линзы в заводских условиях будут, конечно, лучше по качеству, чем покрашенные самостоятельно.

3D видео становится все популярнее, новые фильмы и мультфильмы все чаще выходят в 3D architech.com.ua. К сожалению, билеты в кинотеатр на фильм в 3D формате все еще очень дорогие, а в некоторых городах таких кинотеатров просто-напросто нет. Если вы хотите увидеть, что из себя представляет 3D, можете попробовать сделать .

Сразу хотим оговорить, что домашние 3D очки не помогут вам насладиться объемной картинкой в формате IMAX — технология не та. Красно-синие анаглифические (анаглифные) очки позволяют «обмануть» мозг и создать иллюзию трехмерности изображения за счет цветового кодирования.

В 3D очки вместо линз вставлены специальные светофильтры , обычно красный для левого глаза и голубой или синий — для правого. Если посмотреть через такие очки на анаглифическое изображение (картинку или фильм), оно будет казаться объемным. Недостаток анаглифа — неполная цветопередача и возможный дискомфорт во время просмотра и после снятия очков.

Сделать 3D очки в домашних условиях довольно просто: для этого нужно будет любым доступным способом окрасить две линзы в цвета CMY (cyan, magenta, yellow — сине-зеленый, пурпурный, желтый). Сине-зеленый — для правой линзы, красный (смесь желтого и пурпурного) — для левой. Мы подскажем вам несколько способов, позволяющих быстро и легко сделать 3D очки в домашних условиях.

Чтобы сделать 3D очки своими руками, вам понадобится оправа для очков, материал для линз (светофильтров) и инструменты для окрашивания линз . Можно взять оправу от дешевых старых пластиковых очков или просто сделать ее из плотного картона.

Для изготовления светофильтров лучше всего подходит плотная прозрачная пленка . Советуем вам взять пленку для печати на струйном принтере — она имеет желатиновый слой, который способен впитывать чернила. Но, в принципе, подойдет любая плотная пленка. Острыми небольшими ножницами вырежьте из пленки два аккуратных овала — будущие линзы ваших 3D очков (для пленки с желатиновым слоем их нужно будет четыре). Если вы берете за основу старые пластиковые очки, вырежьте светофильтры по форме линз этих очков.

Затем нужно окрасить светофильтры в красный и синий цвет. Проще всего использовать для этого спиртовой маркер для дисков — он не смывается и не стирается. Одна пленка равномерно закрашивается красным маркером, вторая — синим. Чтобы добиться равномерности, можно достать из маркера спиртовой стержень и выжать его на пленку. Прежде чем вставлять линзы в очки, дождитесь высыхания поверхности.

Пленку для принтера с желатиновым слоем можно окрасить при помощи старого цветного картриджа . Для этого вам понадобится старый картридж для струйного принтера, три пузырька для чернил, три одноразовых шприца и стеклянные пластинки.

Сначала вам нужно вскрыть картридж и достать из него пропитанные чернилами поролоновые губки. Чтобы «выжать» из губок чернила, вложите их в шприцы и нажмите поршень, выдавливая чернила в пузырьки. Будут нужны чернила трех цветов: сине-зеленого (cyan), желтого (yellow) и пурпурного (magenta).

Чтобы получить красный цвет, нужно в равных пропорциях смешать желтые и пурпурные чернила. Получившиеся красные чернила вылейте на стеклянную пластинку и положите на нее вырезанную линзу желатином вниз, чтобы чернила впитались в желатин ровным слоем. Затем возьмите второй кусок пленки, проделайте с ним ту же процедуру и приложите куски желатиновым слоем друг к другу, чтобы они склеились. Таким же способом делается сине-зеленый светофильтр.

Готовые светофильтры можно вставить в готовую пластиковую оправу или вклеить в самодельную картонную. Красный светофильтр предназначен для левого глаза, синий — для правого.

Многих интересует вопрос как сделать 3D очки своими руками. Есть несколько способов как сделать 3D очки . Вы можете выбрать метод, который более удобен для вас. Но всё-таки, самый простой способ — это качественные пластиковые 3D очки у нас и не заморачиваться так сильно.

Экономный вариант, 3D очки из бумаги и пленки

Вам понадобятся:

• Компьютер с принтером, либо прямые руки (обязательно свои) с карандашом и линейкой.
• Белая плотная бумага.
• Плотная, но прозрачная пластиковая пленка. (где её взять? подойдёт от бейджика.)
• 2 фломастера — синий и красный .
• Ножницы.

После обрезки готовой бумажной формы, вырезаем по размеру отверстии пластиковую пленку и разукрашиваем ее в синий и красный цвета. Далее, наклеиваем пленку скотчем на бумажную заготовку, причем необходимо убедиться, что место красной пластиковой пленки у левого глаза, а синей пластиковой пленки у правого. Главное ничего не перепутать, иначе ничего не получится. Теперь можно проверить работоспособность очков при просмотре .

Советы от бывалых — распечатайте лучше две формы одновременно и склейте их друг с другом, для того чтобы ваши 3D очки были более плотными.

Наиболее практичный способ, переделать солнцезащитные очки

Советы от бывалых — берем очки с прозрачными линзами, тонируем их тонировочной плёнкой, получатся клевые очки. Вот только не знаю, где вы возьмёте красную и синюю тонировку.

Вот и все! Можете наслаждаться вашими 3D очками. Приятного Вам просмотра фильмов в 3D формате. Только эффект от таких самодельных 3D очков будет минимальным, а может и вовсе его не будет.

В связи с растущей популярностью VR технологий, многие люди желают к ним приобщиться. На сегодняшний день в продаже имеется множество всевозможных вариаций и моделей устройств, различной ценовой категории. Тем не менее некоторые пользователи из любопытства или с целью экономии задаются вопросом, как сделать очки виртуальной реальности своими руками из картона или пластмассы (что уже сложнее)?

Данный вариант подходит, прежде всего, для тех, кто обладает современным смартфоном с большим экраном и встроенным набором датчиков (подробнее о нужный датчиках ниже). По статистике подобными устройствами в мире пользуется немалая часть населения. Таким образом, при несущественных денежных и определенных временных затратах, пользователь своими руками может изготовить отличные трехмерные очки. О том, что для этого понадобится и каким образом осуществляется сборка всех деталей, рассмотрим ниже.

Любопытным моментом является то, что упрощенную конструкцию из картона и простых линз изготавливает и распространяет даже компания Google, называются они Cardboard. Их VR очки даже в подобном исполнении выпускаются в нескольких вариантах, которые не сложно повторить в домашних условиях.

Тем более, что сама компания предоставила всю необходимую информацию в общий доступ.

Таким образом, говорить об актуальности рассматриваемого вопроса, не приходится.

Что понадобится для сборки VR очков в домашних условиях

Прежде чем, беспокоиться о материалах и составных компонентах будущих очков, следует убедиться в соответствии своего смартфона технологий. Параметры телефона должны обеспечивать комфортную работу с 3D фильмами, играми и прочими проектами виртуальной реальности.

Для таких целей подойдет, например:

• Android 4.1 JellyBean либо лучше
• iOS 7 либо выше
• Windows Phone 7.0 и так далее

Диагональ экрана должна составлять не менее 4,5 дюймов для комфортной и полноценной работы всех приложений.

Какие датчики нужны:

• Магнитомер, то есть цифровой компас
• Акселерометр
• Гироскоп

Последние два условия, обязательны для большинства виртуальных приложений , в обратном же случае, пользователь сможет просматривать только . Без этих двух составляющих, полноценно оценить VR технологии не предоставляется возможности.

Следует отметить, что для самостоятельного изготовления не понадобится дорогостоящих либо редких компонентов. Итак, теперь перейдем к перечню необходимых материалов для изготовления ВР очков своими руками в домашних условиях:

• Картон . Рекомендуется применять наиболее плотные и одновременно тонкие вариации, например гофрокартон. Картон должен быть в виде цельного листа размерами не менее 22х56 см и толщиной не более 3 мм.
• Линзы . Наиболее оптимальным вариантом будет применение двояковыпуклых асферических линз с фокусным расстоянием 40-45 мм и 25 мм в диаметре. Рекомендуется использовать стеклянный вариант вместо пластика.
• Магниты . Потребуется два магнита: неодимовый в форме кольца и керамический в виде диска. Размеры должны составлять в диаметре 19 мм, а толщина 3 мм. В качестве замены можно использовать обыкновенную пищевую фольгу. Как вариант, можно использовать полноценную механическую кнопку.
• Велкро т. е. текстильная застёжка. Такого материала необходимо две полоски примерно по 20-30 мм каждая.
• Резинка. Длина резинки должна быть не менее 8см, поскольку при её помощи будет крепиться смартфон.

Помимо материалов, также понадобятся некоторые инструменты: линейка, ножницы, клей . Исходя из своих возможностей и смекалки, некоторые материалы и инструменты можно заменить на альтернативные варианты, если от этого не пострадает функциональность.

Как вы уже понимаете, одних материалов и инструментов будет недостаточно для изготовления и тем более сборки целой конструкции. Разумеется, что для этого требуется чертеж либо же попросту шаблонная схема для создания очков виртуальной реальности.

Шаблон для вырезания очков, вы сможете найти ниже. Его легко можно распечатать и затем наклеить на лист картона. Поскольку развернутый вариант очков выходит за пределы обычного альбомного формата (и составляет 3 листа формата А4 ), то придется на стыках аккуратно и точно совместить все фрагменты.

Чтобы скачать шаблон на компьютер, нужно правой кнопкой мыши нажать на картинку, и после нажать на пункт «Сохранить изображение как» .

3 части шаблона

Ниже вы увидите 3 больших картинки, которые нужно будет напечатать, и после наклеить на картон, чтобы все стыки соблюдались.

Готовый результат на картоне

Это конечный результат, который должен у вас получится соединив 3 части листа А4 на картоне.

Вырезанная картонная конструкция

Вот что у нас получилось после того, как мы полностью вырезали картон по чертежу. Внимательно проследите за цифрами, и соедините все части правильно.

Где взять линзы для очков

В рассматриваемом вопросе, именно линзы являются наиболее труднодоступным компонентом. В случае, если по ближайшим магазинам и торговым точкам отыскать их не получается, то можно заняться поиском в интернете.

Среди доступных и наиболее вероятных мест, которые могут предлагать в продажу подобный товар, можно отметить следующее:

• Магазины категории “Оптика”. Здесь товар измеряется в размерности – диоптрий, а для очков потребуются линзы не менее +22 диоптрий .
• Магазины канцтоваров. Здесь продаются лупы (т. е. увеличительные стекла), десятикратные линзы должны сгодиться в качестве альтернативы.
• Поиск на отечественных сайтах и торговых площадках, либо на зарубежных онлайн аукционах.
• Сделать из пластиковой бутылки (подробнее в видео инструкции)

В случае, когда заполученные пользователем линзы будут в определенной степени отличаться от указанного стандарта, понадобится либо обтачивать сами линзы, либо вносить соответствующие корректировки в конструкцию очков. Зачастую проблему можно решить, предусмотрев в своей конструкции устройство для регулировки расстояния от смартфона до линзы.

Как сделать очки без линз

Те, кто предполагают вариант создания VR очков без линз, могут сразу о нём забыть. Без специальных линз, полученная конструкция будет ничем не отличаться от обычных очков либо стекла . Никакой практической пользы подобная конструкция не принесет, разве что её можно использовать для создания эффекта кинотеатра.

Пошаговая инструкция как сделать очки виртуальной реальности своими руками из картона

Итак, когда у пользователя есть все материалы, инструменты и распечатанный шаблон, то можно приступать к сборке.

Первый шаг

1. Наклеить шаблон на картон
2. Вырезать по контуру
3. Согнуть и скрепить отдельные места

Первым этапом нужно чертеж наклеить на лист картона. Главное быть внимательным и соблюдать точность на стыках, чтобы размеры не искажались. Затем все элементы необходимо аккуратно вырезать по контуру. По специальным отметкам на чертеже будет понятно, в каких местах конструкцию необходимо согнуть, а в каких скрепить.

Второй шаг

1. В готовую конструкцию вставить линзы
2. Крепеж магнита
3. Обделка картона поролоном

Далее в уже собранный каркас необходимо вставить линзы, а в случае необходимости, зафиксировать их для повышения надежности крепежа. Затем клеится полоска фольги либо магниты, для создания подобия кнопки управления.

Для повышения комфортности использования полученного устройства, в местах соприкосновения с головой, поверхность можно обложить поролоном или иным смягчающим материалом.

Видео инструкция

Определенные моменты из приведенного алгоритма действий по сборке рассматриваемой конструкции могут быть непонятны либо вызывать затруднения. В таком случае, можно ознакомиться с наглядным и пошаговым исполнением всех действий на прилагаемой видео-инструкции.

Это достаточно простой и дешевый вариант, который удовлетворит запросы большого круга пользователей. После того как я у вас все получится, не забудьте прочитать статью о том, для комфортного пользования.

Сегодняшняя тема для мастеров на все руки: как и из каких изделий можно создать хорошие очки 3d своими руками для просмотров кино с эффектом трехмерных изображений. В нашем мире востребованный сейчас эффект 3D называется стереоскопией, а трехмерное изображение, соответственно – стереоскопическое изображение. Все зависит от того, с помощью какого способа выполняется передача картинки. Его можно поделить на несколько типов.

Получать кайф от просмотра художественных фильмов и мультиков можно, используя специальные качественные очки. Они содержат фильтры , при помощи которых наши глаза могут видеть только одно изображение, созданное путем проекции двух изображений друг на друга. Именно благодаря этим действиям мы и получаем 3D-эффект, который нам нужен.

Порой бывают редкие моменты , когда совсем нет никакого шанса купить новые 3D-очки, а посмотреть фильм новинку с 3Д-эффектом очень сильно хочется. В таком случае при помощи некоторых средств можно своими руками их изготовить. В конце наших советов вы сможете найти пару простых мастер-классов, которые помогут вам создать очки 3d своими руками из простых и бросовых материалов.

Вначале разберем главный принцип создания простых 3D-очков дома. Итак, вам потребуется прозрачный тоненький пластик, например, прозрачная коробка из-под простых дисков или пластик от бейджиков, два фломастера на спиртовом основании, красного и голубого цветов. Для создания одной парочки очков вполне хватит фронтальной крышки для дисков.

Конечно же, домашние изделия будут сильно отличаться от фабричных, но даже они дадут вам шанс насладиться просмотром фильма и объемными трехмерными лентами. Ну, вот и все. Теперь вы знаете, как сделать 3d-очки на компьютере вместе с ручкой .

Бюджетный вариант

В таком случае стоит взять оправу из картона, потому что приклеивать линзы к ней проще. Также понадобится прозрачный большой скотч и прозрачного цвета силиконовая плёнка, три фломастера красного, синего и зелёного цветов и острые ножницы.

Описание работы:

Третий вариант создания очков

Эта работа намного тяжелее , чем в случае с анаглифом. Вам понадобится твёрдый прозрачный пластик и окрашенная в нужный цветовой стиль жидкость. В качестве пластика можно взять футляр от простого CD-диска. Вам необходимы будут обе его частицы, поэтому ничего не выкидываем. Жидкостью для очков будет дистиллированная водичка или наш глицерин.

Вначале вырежем некоторые детали из пластика: три детали по вертикали, нужные для сборки линз, нижняя и верхняя часть, и перемычка из непрозрачного материала. Как именно вырезать детали, можно посмотреть на специальных схемах.

Потом проделаем две дырочки в верхней горизонтальной части. Они потребуются , когда придёт время наполнять линзы нашим раствором.

Соберем всю конструкцию , проклеив все частицы быстрым клеем. Следим за тем, чтобы высота линз была одной везде, иначе жидкость начнет вытекать.

После соединения элементов обрабатываем стыки клеем, который комбинируем с пластиковой стружкой.

Глицерин – самая хорошая жидкость для заполнения линз. Набираем раствор глицерина в шприц и заливаем его внутрь.

Затем закроем дырочки прозрачным скотчем. Из кусков пластика создаем ушные дужки и приклеим их к светофильтру. К сожалению, полная конструкция не складывается, зато точно помогает насладиться просмотром кино в 3d-формате, даже на компьютере.

Теперь вы будете знать , как создать 3d-очки в домашних условиях.

Как сделать свою собственную виртуальную гарнитуру Google Cardboard VR

Виртуальные гарнитуры на базе смартфонов — все в моде, от тяжелых пластиковых устройств до легких картонных устройств. Но что, если у вас ограниченный бюджет или вам нужно что-то быстрее, чем почтальон может доставить?

Умный ответ — сделать свои собственные очки Google Cardboard VR. Все, что вам нужно, это карта, дизайн, линзы и средства для защиты вашего телефона в защитных очках. Вот все, что вам нужно знать о создании собственной гарнитуры Google Cardboard VR.

Что такое Google Картон?

Google Cardboard, выпущенный в 2014 году, представляет собой упрощенный комплект гарнитур для виртуальной реальности от Google. По сути, это картонная коробка с головным креплением, оснащенная объективами с фокусным расстоянием 45 мм. Также в комплект поставки входят застежки-липучки для крепления телефона, магнит и резиновая лента. Google Cardboard, совместимый с устройствами Android и iOS, также имеет тег NFC для быстрого запуска приложений VR.

С момента запуска многие конкуренты представили свои собственные взгляды на Google Cardboard. Тем временем виртуальная реальность на основе смартфонов стала настолько популярной, что пластиковые гарнитуры стали широко доступны. Некоторые даже дешевле, чем Google Cardboard.

Вы можете купить официальную гарнитуру Google Cardboard VR онлайн — это, как вы видите, недорого — но создать свою собственную легко и относительно быстро.

Какой тип картона работает лучше всего?

Различные толщины картона и картона доступны. Но что лучше для создания DIY гарнитуры Google Cardboard?

Отчасти это зависит от дизайна. Если вы найдете шаблон, который требует только толстую карточку, вы найдете это адекватным. Тем не менее, другие дизайны полагаются на более толстый картон, тип, в который Amazon может отправлять товары.

Вес вашего телефона также будет влиять на тип карты, которую вы используете для своего проекта Google Cardboard. Вы, вероятно, обнаружите, что лучшие результаты можно получить методом проб и ошибок.

Картон достаточно прочен, но не долговечен. Хранить коробку на полке — разумная идея; задняя часть ящика или гардероба, меньше. Если есть вероятность, что он может быть легко поврежден, возможно, вместо этого выберите дерево.

Google Cardboard VR Шаблон

Прежде чем начать, вам понадобится шаблон. Это простой загружаемый из Google PDF-файл, который можно распечатать как на карточку, так и на бумагу. (Если последний, прикрепите дизайн к вашему картону, затем обрежьте вокруг шаблона.)

Хотя доступно несколько шаблонов, все они практически идентичны. Официальный шаблон предназначен для работы как со стандартными телефонами Android, так и с iPhone.

Скачать : шаблон Google Cardboard VR

Обратите внимание, что хотя шаблон является жестким, ваша гарнитура может выглядеть так круто (или тускло), как вам нравится. Прежде чем приступить к изготовлению гарнитуры, вы можете уделить время рассмотрению некоторых декоративных улучшений. Краска, наклейки или просто постоянные маркеры могут значительно улучшить вашу гарнитуру Google Cardboard.

Где взять Google Картонные линзы

Какой бы материал вы ни выбрали для создания гарнитуры Google Cardboard, вам понадобятся линзы. Хотя линзы не являются особенно дорогостоящими, они являются самым дорогим компонентом комплекта Google Cardboard.

У вас есть два варианта: 1) купить пару совместимых с Google Cardboard объективов или 2) создать собственные совместимые объективы.

Эти объективы имеют диаметр 34 мм и фокусное расстояние 45 мм, что делает их идеальными для проектов Google Cardboard. Но если покупка линз слишком дорогая или недостаточно быстрая для ваших нужд, вы можете сделать свою собственную.

Нет, правда!

Все, что вам нужно, это пластиковая бутылка, ножницы, клей, шприц и немного воды. Проверьте это видео для деталей:

Как видите, сделать свои линзы на удивление просто. Однако было бы целесообразно полагаться только на эти краткосрочные. Пластик легко царапается и может протечь. Если вы можете использовать профессионально изготовленные объективы, вы будете наслаждаться превосходным опытом работы с Google Cardboard VR.

Какой бы метод вы ни использовали для получения объективов, когда они будут готовы, пришло время создать гарнитуру Google Cardboard VR.

Учебные пособия по Google Cardboard VR

Уверены ли вы с базовым шаблоном или просто хотите посмотреть, как все это сочетается, стоит проверить, как другие люди создают свои проекты Google Cardboard.

Эти три альтернативы Google Cardboard должны помочь вам начать работу.

1. Сделать VR картон легко

Это видео демонстрирует, как создать виртуальную гарнитуру с помощью пары полосок картона. Там нет шаблона, но много деталей, поэтому запишите измерения, как они отображаются!

Для сборки также требуются: упаковочная лента для посылок, ножницы, нож, клей, застежка на липучке.

2. Превратите коробку iPhone в гарнитуру VR

Зачем создавать гарнитуру из картона Google из металлолома, если у вас дома уже есть коробка размером со смартфон? Независимо от того, являетесь ли вы обладателем iPhone, Samsung Galaxy или чего-то еще, коробку, в которую доставлен телефон, можно адаптировать.

Несмотря на то, что это может привести к перепродаже вашего устройства. быстрое применение ремесленного ножа может легко превратить коробку вашего телефона в гарнитуру VR. Просто был ремень, чтобы закрепить его на голове и наслаждаться!

3. FoloVR Компактная DIY VR Гарнитура

Наконец, проверьте эту компактную гарнитуру VR на основе Google Cardboard.

Здесь все немного по-другому. Вместо того, чтобы надвигаться головой, этот проект требует, чтобы вы держали очки в бинокль. В отличие от других проектов (и самого Google Cardboard), проект FoloVR является складным и достаточно маленьким, чтобы поместиться в вашем кармане.

Недостатком FoloVR, однако, является то, что ваш телефон защищен только двумя резинками. Если это звучит слишком небезопасно для ваших нужд, вы можете пропустить это.

Наслаждайтесь виртуальными играми и фильмами с помощью картонной гарнитуры Google DIY

К этому моменту вы уже должны были создать свою виртуальную гарнитуру для виртуальной реальности. Мы показали вам, как работает Google Cardboard, какие компоненты вам понадобятся, и даже как создавать собственные линзы.

Хотя более толстый картон прочнее, вы можете предпочесть адаптировать свой проект и изготовить его из дерева. Используйте проекты, которыми мы поделились; это полностью ваш выбор.

Имея готовую гарнитуру Google Картон своими руками, вы будете готовы к просмотру лучших приложений Google Cardboard VR. и лучшие VR-игры для Android (и iOS).

Шлем для виртуальной реальности своими руками: как сделать, чертеж шлема

Виртуальная реальность – это удивительный мир, погрузившись в который ты получаешь массу необычных впечатлений. Но для того, чтобы переместиться в трехмерное измерение, необходимо иметь специальные очки. В магазине они стоят достаточно дорого, но не составит труда изготовить их в домашних условиях. Необходимо только знать, как сделать очки для виртуальной реальности своими руками. Проще всего изготовить аналог Google Cardboard.

На самом деле для изготовления очков не нужно покупать большое количество инструментов и материалов. Необходимо лишь иметь:

1. Гаджет, с помощью которого будете погружаться в виртуальный мир. Это может быть смартфон или планшет (смартфон предпочтительнее)

Чем современнее будет устройство, тем эффектнее станет игра. Размер телефона или планшета также не важен. Единственное – наименьшая сторона должна равняться, как минимум, двум расстояниям между зрачками глаз. Но и брать слишком большой гаджет тоже не стоит, так как середина каждой половины кадра должна попадать в цент зрачка. Отрегулировать этот параметр необходимо с помощью линз, приближая и удаляя их друг от друга.

2. Нельзя сделать самодельный шлем для виртуальной реальности без линз. Их должно быть две пары. Лучше выбирать стекла большого диаметра. Это связано с тем, что минимальное искажение у них находится ближе к центру. Чем больше удаление, тем сильнее искажается изображение. Маленький диаметр стекол не сможет справиться с разницей между зрачками и центром каждой половины картинки.
3. Понадобится строительный полиэтилен толщиной 20 мм. Он должен быть средней плотности.
4. Кроме этого понадобится скотч двусторонний, а также обычный или пленка из винила.
5. Каркас шлема будет состоять из картона. Он должен быть микрогафрированным, и толщиной 2 мм.
6. Для фиксации очков понадобится широкий ремень или резинка. Удобно использовать крепление с липучкой.
7. Для изготовления шлема необходимы чертежи. Для их создания понадобятся инструменты для черчения и разрезания материалов.

Все материалы стоят недорого, а потому и шлем обойдется гораздо дешевле магазинного.

Скачать чертеж шлема vr, который можно сделать своими руками

Перед тем, как сделать шлем виртуальной реальности своими руками, необходимо заранее скачать приложения для смартфона Cardboard, которое позволит оценить качество вашего будущего шлема.

Далее необходимо начать изготовление оправы для первой пары стекол. Делается она из листа пенопласта. Линзы рекомендуется настроить так, чтобы расстояние между глазами и экраном телефона было минимальным. Для этого смартфон кладется на стол и, с помощью линз, регулируется фокус. После того, как нужное расстояние найдено, отверстия можно вырезать с помощью центробура или циркуля с канцелярским ножом.

Далее делается оправа для второй пары линз. Каждое стекло следует поместить в полиэтилен. С его помощью получается 3D эффект. Чтобы его добиться, необходимо избрать правильный фокус. Сделать это можно только поэкспериментировав с очками.

После этого необходимо изготовить каркас для шлема. Здесь важно подстраивать коробку под свои анатомически особенности: форму носа, черепа, зрение. Главное, чтобы в шлеме было удобно.

Необходимо продумать и выход звука. Здесь следует подобрать хорошие наушники.

Следующий этап – правильное расположение экрана телефона или планшета.

Важно! Ось симметрии, расположенная горизонтально, должна совпадать с высотой представляемой линии между зрачками.

Экран должен находиться на расстоянии примерно 4 см от ближнего края окуляра. Поэтому необходимо оформить верх, низ, а также боковые стороны пенопластом. Должна получиться своеобразная коробка. В нее ставится экран гаджета.

После того, как все будет готово, необходимо еще раз настроить фокус линз, при необходимости поправить расположение устройства.

Завершающий этап – изготовление внешнего каркаса шлема, который делается из картона. Получается коробка с крышечкой, внутри которой и располагается мобильное устройство. Она защищает приспособление из хрупкого пенопласта от повреждений. Кроме того, именно картонный каркас удерживает основную массу смартфона или планшета и прижимает его к пенопласту.

Теперь осталось только приделать крепление из резинки. Прикрепить ее к каркасу можно с помощью двустороннего скотча.
Также необходимо проделать отверстие для USB-кабеля.

Шлем для виртуальной реальности готов! Можно смело загружать на устройство игры с 3D эффектом и наслаждаться захватывающим сюжетом.

Сделайте свои собственные VR-очки из картона

Volkswagen знает, что вы ищете чем заняться, одновременно практикуя социальное дистанцирование. Так компания выпустила инструкции, как сделать из картона свои собственные очки виртуальной реальности. И они предоставили подходящее иммерсивное видео для просмотра, поэтому, когда вы закончите работу над своим проектом, вы можете использовать новые очки, чтобы посмотреть, как Volkswagen создает свой электромобиль ID.3.

ЧТО ВАМ НУЖНО

1.Картонный шаблон VR-гарнитуры

2. Коробка для обуви или коробка для пиццы

3. Принтер

4. Ножницы

5. Шприц или пластиковая соломка

6. Пластиковая бутылка для воды

7. Нож Xacto

8. Пистолет для клея или эпоксидной смолы

9. Резинка

10. Смартфон

КАК ЭТО РАБОТАЕТ

В этом уроке мы сначала сделаем самодельный объектив для гарнитуры DIY VR. Позже вам нужно будет изготовить корпус из картона, используя представленные здесь шаблоны для печати.Линза, используемая в этих гарнитурах VR, помогает уменьшить наименьшее расстояние видимости и позволяет нам четко видеть экран нашего смартфона с расстояния в несколько сантиметров.

ШАГ 1 — ЛИНЗЫ

1. Найдите бутылку для воды или пластиковую бутылку с хорошей кривизной и вырежьте ножницами круг диаметром 25 мм. Сделайте и вырежьте не менее 4 таких линз — вам понадобится 2 штуки вместе, чтобы получилась одна двояковыпуклая линза.

2. Заклейте все стороны формы клеем и вставьте соломинку.(Следите, чтобы он не попал на сам объектив, а только на окружность).

3. Подождите, пока клей высохнет, и добавьте воды на конец соломинки, чтобы заполнить линзу. После того, как линза заполнится, отрежьте соломинку и склейте концы вместе, чтобы получилось полное уплотнение.

4. Повторите этот процесс для второй линзы.

ШАГ 2 — КАРТОН

1. Загрузите шаблон гарнитуры здесь.

2.Распечатайте шаблон.

3. Приклейте шаблон к коробке для пиццы или обуви.

4. Используя нож Xacto Knife, вырежьте шаблон.

ЭТАП 3 — СБОРКА

1. Поместите пару линз, которые вы сделали ранее, в прорезь для глаза собранной гарнитуры VR. Вы можете использовать прорези на картонном корпусе, чтобы надежно закрепить его на гарнитуре VR.

2. Поместите телефон в область телефона и закройте заднюю панель.

ПОСМОТРЕТЬ VW ID.3 СОЗДАЙТЕ ПРЯМО У ВАШИХ ГЛАЗ!

Узнайте, как автомобили Volkswagen MEB создавались на заводе, и узнайте, что нужно для создания нового VW ID.3 в 6 уникальных опытах!

Дэн Карни — старший редактор журнала Design News, освещающий автомобильные технологии, проектирование и дизайн, особенно новые электромобили и автономные технологии.

DIY: Создайте свою собственную программу просмотра Google Cardboard VR

Примечание редактора: Мы освещаем эту историю для читателей, которые могут захотеть создать свой собственный картонный ридер, чтобы следить за запуском приложения NYT VR New York Times.

На конференции разработчиков Google I / O в июне 2014 года технический гигант произвел фурор, раздав наборы, содержащие, в первую очередь, предварительно вырезанные куски картона, пару линз, несколько магнитов и еще несколько предметов. части. Участники могли собрать эти фрагменты в самодельные зрители виртуальной реальности, которые при использовании в сочетании с определенными моделями телефонов Android могли отображать стереоскопические трехмерные изображения (полноэкранную графику, фотографии или видео).

Получившаяся программа просмотра, получившая название Google Cardboard, напоминает одну из тех игрушек View-Master, которые дети многих поколений использовали для просмотра изображений в смоделированном 3D.(Действительно, Google и Mattel, производитель View-Master, только что объявили о грядущем mashup этих двух устройств.)

В своем первоначальном выпуске Cardboard выглядел как симпатичный рифф на возрождающемся интересе к технологиям гарнитур виртуальной реальности. Но, похоже, с тех пор вырос серьезный интерес: в ответ на выпуск Google Cardboard SDK в декабре разработчики создали множество сторонних приложений Cardboard, а сообщество Cardboard G + насчитывает более 8000 членов. Есть даже неофициальный порт Cardboard SDK для iOS.

Поскольку дизайн и планы сборки для зрителя доступны бесплатно, компании вырастили этот ястреб неофициальных продуктов: вы можете купить дешевые комплекты (большинство из них стоит около 20-25 долларов) из простого на вид предварительно вырезанного картона. предметы, которые почти идентичны тем, что были розданы на Google I / O 2014 — или вы можете потратить больше на просмотрщик из пластика или даже кожи. (Сам Google не продает средства просмотра Cardboard.)

Но недорогие одноразовые материалы Cardboard подразумевают дух «сделай сам».Вместо того, чтобы покупать готовый комплект, я решил попробовать создать программу просмотра Cardboard с нуля, используя загружаемые инструкции Google. Я хотел увидеть, насколько сложно будет сделать его и насколько дешево я смогу это сделать. Следуйте инструкциям, чтобы увидеть, как я это сделал, и подобрать несколько советов и уловок для создания своего собственного.

Сделай сам VR-гарнитура из … картона?

В одну минуту вы, молодой мышонок, попадаете в фантастический мир и обнаруживаете стеклянную реликвию, пробуждающую древнюю магию. В следующую минуту вы попадаете в середину фильма ужасов, пробираясь через дом с привидениями, за каждым углом которого снятся кошмары.Затем вы находитесь на межгалактическом космическом корабле и выполняете миссию по уничтожению врагов по всему миру. Благодаря постоянно растущим достижениям в мире виртуальной реальности вы можете путешествовать по галактикам, империям, королевствам и мирам, не выходя из гостиной. И теперь, благодаря постоянным усилиям Движения Создателей, испытать это почти ничего не стоит.

Если вы не хотите тратить с трудом заработанные деньги на новейшие технологии виртуальной реальности, стоимость которых может варьироваться от 100 до 800 долларов, для этого есть «сделай сам».В самом деле, благодаря производителям, которые поделятся своими советами, вы можете сделать свою собственную VR-гарнитуру, совместимую со смартфоном, менее чем за 20 долларов?

Вот все, что вам нужно для проекта: картон (очевидно), липучки, скотч (упаковка и скотч), пара двояковыпуклых линз, ремешок на голову, клей и ваш смартфон. Вот и все, ребята! Что касается дополнительных инструментов, вам понадобятся только ножницы (которые, как мы предполагаем, у вас уже есть в вашем доме… где-то), разделочная доска (опять же, надеюсь, она у вас уже есть, потому что вы человек) и коробочный нож.

Если вы увидели слово «двояковыпуклый» и сделали небольшой штрих, не волнуйтесь, мы вам поможем. На Amazon есть несколько доступных вариантов этих линз разного размера. К счастью, они очень доступны по цене: если вам нужна всего одна пара, она стоит меньше 7 долларов! Если вы хотите найти другие варианты, создатель Creativity Buzz дает следующий совет в описании: «Вы можете использовать любую легкодоступную выпуклую линзу. Если фокусное расстояние низкое, например от 35 мм до 50 мм, производительность хорошая.Однако их нелегко получить. Так что используйте линзу от маленькой лупы или игрушечного бинокля. У них фокусное расстояние от 100 мм до 120 мм ».

Ленты-липучки также очень легко найти, но вы также можете легко разрезать те, которые у вас уже есть, если не хотите покупать целую пачку (вам понадобится только одна).

Канал YouTube, который представляет этот новаторский шедевр, называется Creative Buzz. Первоначально он был основан Акашем Вагани, ютубером из Индии.Канал сначала начинался как проявление его любви к инженерному делу и способ на неполный рабочий день оплатить учебу в колледже, когда он изучал гражданское строительство. Сейчас торговая точка переросла в полноценную работу с качественным оборудованием и более 800 000 постоянных абонентов. Они даже создали страницу в Facebook и веб-сайт для поклонников, которые хотят и дальше следить за их проектами, удобными для разработчиков, и поддерживать их.

Выполнив этот недорогой и простой DIY, вы будете готовы покинуть нашу реальность и исследовать доступные вам виртуальные миры.В качестве профессионального совета Создатель, создавший этот DIY, оставил нам несколько полезных советов по некоторым совместимым со смартфонами VR-приложениям, которые можно попробовать с нашими новыми гарнитурами: «При поиске приложений для Google Cardboard я рекомендую поискать в Google Cardboard, durovis dive и виртуальная реальность в магазине приложений, чтобы получить максимальные результаты. Мои любимые приложения — Insidious VR, Google Cardboard и Roller Coaster Simulator ».

Мы пытаемся достичь уровня , но сами не можем контролировать .Выходи и играй, товарищи Создатели!

Как сделать самодельную гарнитуру Google Cardboard VR

Гарнитуры виртуальной реальности на базе смартфонов — это все, от тяжелых пластиковых устройств до легких картонных устройств. Но что, если у вас ограниченный бюджет или вам нужно что-то быстрее, чем может доставить почтальон?

Разумный ответ — сделать свои собственные очки Google Cardboard VR.Все, что вам нужно, это карта, дизайн, линзы и средство, чтобы закрепить ваш телефон в очках. Вот все, что вам нужно знать о создании собственной гарнитуры Google Cardboard VR.

Что такое Google Cardboard?

Google Cardboard — это упрощенная гарнитура виртуальной реальности от Google, выпущенная в 2014 году.По сути, это картонная коробка с креплением на голову, оснащенная линзами с фокусным расстоянием 45 мм. Также в комплект входят застежки-липучки для фиксации телефона, магнит и резинка. Google Cardboard, совместимый с устройствами Android и iOS, также включает тег NFC для быстрого запуска приложений виртуальной реальности.

С момента его запуска многие конкуренты представили свои собственные взгляды на Google Cardboard.Между тем виртуальная реальность на базе смартфонов стала настолько популярной, что стали широко доступны пластиковые гарнитуры. Некоторые даже дешевле, чем Google Cardboard.

Вы можете купить официальную гарнитуру Google Cardboard VR в Интернете — это недорого, как видите, — но создать собственную просто и относительно быстро.

Какой тип картона лучше всего подходит?

Доступны разные толщины картона и картона.Но что лучше всего для сборки гарнитуры из Google Cardboard своими руками?

Отчасти это зависит от дизайна.Если вы найдете шаблон, для которого требуется только толстая карта, вам этого будет достаточно. Однако в других дизайнах используется более толстый картон, в котором Amazon может отправлять товары.

Вес вашего телефона также повлияет на тип карты, которую вы используете в своем проекте Google Cardboard.Вы, вероятно, обнаружите, что наилучшие результаты можно получить путем проб и ошибок.

Картон достаточно прочен, но при длительном использовании недолговечен.Хранить коробку на полке — разумная идея; задняя часть ящика или шкафа, в меньшей степени. Если есть вероятность, что его можно легко повредить, возможно, вместо этого выберите дерево.

Шаблон Google Cardboard VR

Прежде чем начать, вам понадобится шаблон.Это простой загружаемый PDF-файл из Google, который можно распечатать прямо на карточке или на бумаге. (В последнем случае прикрепите дизайн к картону, а затем обрежьте шаблон.)

Хотя доступно несколько шаблонов, все они практически идентичны.Официальный шаблон предназначен для работы как со стандартными телефонами Android, так и с iPhone.

Скачать : шаблон Google Cardboard VR

Обратите внимание, что хотя шаблон жесткий, ваша гарнитура может выглядеть круто (или тускло), как вам нравится.Перед созданием гарнитуры вы можете подумать о некоторых декоративных улучшениях. Краска, наклейки или просто несмываемые маркеры могут значительно улучшить вашу гарнитуру Google Cardboard.

Где взять линзы Google Cardboard

Какой бы материал вы ни выбрали для изготовления гарнитуры Google Cardboard, вам потребуются линзы.Хотя линзы не особенно дороги, они являются самым дорогим компонентом набора Google Cardboard.

У вас есть два варианта: 1) купить пару линз, совместимых с Google Cardboard, или 2) сделать свои собственные совместимые линзы.

Эти линзы имеют диаметр 34 мм и фокусное расстояние 45 мм, что делает их идеальными для проектов Google Cardboard.Но если покупка линз обходится слишком дорого или недостаточно быстро для ваших нужд, вы можете сделать свои собственные.

Нет, правда!

Все, что вам понадобится, это пластиковая бутылка, ножницы, клей, шприц и немного воды.Подробности смотрите в этом видео:

Как видите, сделать линзы своими руками на удивление просто.Однако было бы целесообразно полагаться только на краткосрочные. Пластик легко царапается и может протекать. Если вы можете использовать профессионально изготовленные линзы, вы получите гораздо больше удовольствия от Google Cardboard VR.

Какой бы метод вы ни использовали для получения линз, когда они будут готовы, пора создать гарнитуру Google Cardboard VR.

DIY Google Cardboard VR Учебники

Независимо от того, уверены ли вы в базовом шаблоне или просто хотите посмотреть, как все это сочетается, стоит проверить, как другие люди создают свои проекты Google Cardboard.

Эти три альтернативы Google Cardboard должны помочь вам начать работу.

1. Сделайте VR Cardboard Easy

В этом видео показано, как создать гарнитуру VR из пары полосок картона.Здесь нет шаблона, но много деталей, поэтому записывайте измерения по мере их отображения!

Также для этой сборки необходимы: упаковочная лента для посылок, ножницы, ремесленный нож, клей, застежка-липучка.

2. Превратите коробку iPhone в гарнитуру VR

Зачем делать гарнитуру Google Cardboard из макулатуры, если у вас дома уже есть коробка размером со смартфон? Независимо от того, есть ли у вас iPhone, Samsung Galaxy или что-то еще, коробку, в которой был поставлен ваш телефон, можно адаптировать.

Хотя это может снизить стоимость перепродажи вашего устройства, быстрое применение ремесленного ножа может легко превратить коробку вашего телефона в гарнитуру VR.Просто был ремешок, чтобы закрепить его на голове и наслаждайся!

3. Компактная VR-гарнитура для самостоятельной сборки FoloVR

Наконец, обратите внимание на эту компактную гарнитуру VR на основе Google Cardboard.

Здесь все немного иначе.Этот проект требует, чтобы вы держали в руках очки, а не на голову, в бинокулярном стиле. В отличие от других проектов (и самого Google Cardboard), проект FoloVR складной и достаточно мал, чтобы поместиться в вашем кармане.

Однако недостатком FoloVR является то, что ваш телефон фиксируется только парой резинок.Если это звучит слишком небезопасно для ваших нужд, вы можете пропустить его.

Наслаждайтесь VR-играми и фильмами с гарнитурой Google Cardboard

К настоящему времени вы должны были собрать свою гарнитуру DIY VR или собираетесь ее создать.Мы показали вам, как работает Google Cardboard, какие компоненты вам понадобятся и даже как сделать линзы своими руками.

Хотя толстый картон прочнее, вы можете адаптировать свой проект и построить его из дерева.Используйте дизайны, которыми мы поделились; это полностью ваш выбор.

С вашей гарнитурой DIY Google Cardboard вы будете готовы наслаждаться лучшими приложениями Google Cardboard VR и лучшими играми VR для Android (и iOS).

Используйте свои оставшиеся технические компоненты для создания этих удивительных электронных проектов.

Читать далее

Заместитель редактора по безопасности, Linux, DIY, программированию и техническим вопросам.Он также выпускает The Really Useful Podcast и имеет большой опыт в поддержке настольных компьютеров и программного обеспечения. Автор журнала Linux Format, Кристиан — мастер Raspberry Pi, любитель Lego и фанат ретро-игр.

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Как сделать VR-гарнитуру из коробки от пиццы

Сейчас играет: Смотри: Как сделать гарнитуру виртуальной реальности

3:06

Google анонсировал самодельный картонный комплект виртуальной реальности на конференции разработчиков ввода-вывода в начале этого года.В отличие от Oculus Rift и Sony Project Morpheus, этот комплект позволяет практически любому испытать радости виртуальной реальности, не разбивая банк. Вот как вы можете создать свою собственную гарнитуру VR, используя шаблон дизайна Google Cardboard.

Предварительные требования

Сначала вам необходимо загрузить и распечатать шаблоны дизайна Cardboard от Google. Компания отмечает, что дизайн лучше всего подходит для Nexus 4, Nexus 5, Moto X, Samsung Galaxy S4, Samsung Galaxy S5 и Samsung Galaxy Nexus, в то время как HTC One, Moto G и Samsung Galaxy S3 «частично совместимы». устройств.

Что касается расходных материалов, я буду использовать обычную коробку для пиццы, но Google рекомендует лист гофрированного картона E Flute с минимальным размером 8,75 на 22 дюйма и толщиной 0,06 дюйма. Вам также понадобятся клей, ножницы, нож X-Acto или резак для коробок, две полоски липучки с клейкой основой размером примерно 0,75 на 1,25 дюйма, один неодимовый кольцевой магнит, один керамический дисковый магнит и линзы с диаметром 45 мм. фокусное расстояние.

Приступим

Шаг 1 .Осторожно вырежьте файлы дизайна ножницами.

Шаг 2 . Приклейте две светлые цифры поверх темных цифр. Затем приклейте файлы с дизайном на картон.

Шаг 3 . Осторожно вырежьте файлы дизайна ножом X-Acto или коробкорезом. Вы захотите вырезать везде, где есть черная линия.

Шаг 4 . Крайний край справа нужно загнуть поверх лоскутка слева и приклеить. Именно сюда в конечном итоге пойдут магниты.Затем загните внутрь по красным линиям на шаблонах дизайна.

Шаг 5 . Склейте три окуляра и вставьте линзы в прорезь.

Шаг 6 . Подсоедините керамический диск-магнит к кругу на дальнем правом краю клапана и кольцевому магниту за ним.

Шаг 7 . Поместите окуляр на картон в прорези рядом с отверстием для носа. Сложите картон справа и прикрепите каждую прорезь к пазам окуляра.Сложите последний клапан слева (убедившись, что кольцевой магнит входит в круг) и приклейте его к гарнитуре. Далее не забудьте подключить небольшой разделитель перед окуляром.

Шаг 8 . Прикрепите липучку к левой и правой сторонам верхнего клапана, а другой кусок прикрепите к сложенному картону напротив него. Если вы беспокоитесь, что ваш смартфон может выпасть из картона, Google рекомендует использовать резинку, чтобы удерживать его на месте.

Шаг 9 .Загрузите бесплатное приложение Google Cardboard на свое устройство Android из магазина Play, запустите приложение, поместите телефон в передний картонный слот, закройте его и начните осматриваться.

Кольцевой магнит используется для выбора внутри приложения Google Cardboard. Быстрый поворот устройства из альбомной в портретную вернет вас к главному экрану Google Cardboard по умолчанию.

Это действительно крутая идея, и при наличии достаточного терпения и времени вы ее осуществите. Тем не менее, я рекомендую вам взглянуть на один из множества доступных простых в сборке комплектов.Это может быть дешевле, чем покупка всех предметов по отдельности, а также избавляет от необходимости искать подходящие магниты и линзы.

Google Cardboard и других гарнитур VR Cardboard | by VIAR

Очень жаль, что вы не можете просто опробовать виртуальную реальность дома.
Я имею в виду, вы можете, но вы видели цену на эти гарнитуры? Что, если мне это не нравится? У кого есть такие деньги, чтобы их просто разбрасывать?

Ну, как оказалось, большинство людей.Технология VR была недавно сделана доступной для масс благодаря запуску Google Cardboard и других последовавших за этим альтернативных картонов VR. Все, что вам нужно, чтобы смотреть панорамное видео, осматриваться в виртуальном мире или играть в VR-игру, — это достаточно современный смартфон, бесплатное приложение и пара странно выглядящих очков, которые будут (в зависимости от производителя) стоить у вас меньше 20 долларов.

Google Cardboard изначально представляет собой платформу , которая содержит контент виртуальной реальности . Если вы введете запрос в окно поиска вашего магазина приложений / игр, вы найдете приложение с таким же названием.Если вы загрузите его, он будет служить библиотекой для вашего контента VR, а также средством запуска и платформой для видео / игр / приложений VR. Он также порекомендует вам опыт и предоставит вам доступ к бесплатным демонстрациям.

Термин Google Cardboard тесно связан с Cardboard Viewer, используемым на платформе, поэтому люди часто называют его «Google Cardboard». Еще чаще весь процесс просмотра виртуальной реальности на телефоне с помощью Cardboard Viewer называется «Google Cardboard», даже если вы смотрите независимое приложение с помощью сторонней картонной гарнитуры. Обычно, когда вы слышите «Google Cardboard», думайте об этом:

Итак, как вы, наверное, уже догадались, вам понадобится картонная гарнитура и смартфон, чтобы опробовать эту штуку. Давайте сначала сосредоточимся на телефоне. Для Cardboard требуется телефон, на котором работает под управлением Android версии 4.1 (Jelly Bean) или выше или iOS версии 8.0 или выше . Вашему устройству также понадобится встроенный гироскоп, чтобы отслеживать движения вашей головы.

Иногда люди забывают про размер экрана .Если ваш экран слишком мал или слишком велик для ваших очков, вы не увидите изображение должным образом. Убедитесь, что они совместимы. Если вы планируете часто использовать VR Cardboard, вам также следует учитывать разрешение экрана. Больше лучше.

Наконец, если ваш телефон будет использоваться для Google Cardboard, исследуйте его игровые возможности . Если пользователи жалуются на лаги и сбои при запуске простых 3D игр — добро пожаловать в поезд тошноты! VR должен быть максимально синхронизирован с вашим движением.Любое отставание — и вы испытаете сенсорную несогласованность, которая может вызвать головокружение и укачивание (аналогично тому, что вы получили бы, если бы читали книгу в движущемся транспортном средстве).

Вот список телефонов, которые отлично работают с Google Cardboard.

Google Cardboard даст вам возможность заглянуть в виртуальную реальность. Вы сможете смотреть видео в формате 360, сидя на месте и поворачивая голову. Вы сможете увидеть опыт других людей и их реалии . Здесь можно увидеть искусство, игры, в которые можно поиграть, крутые панорамные музыкальные видеоклипы, концерты и многое другое.Картон имеет большой потенциал в образовании, рассказывании историй и обучении, потому что любая школа или компания может легко позволить себе гарнитуры для своих учеников / сотрудников.

Обратите внимание, что официальное приложение Google Cardboard — отличное место для начала, но оно не содержит всего содержимого Cardboard. Он разбросан по всему Интернету, и вам, вероятно, придется провести небольшое исследование, чтобы найти то, что вы ищете. Унифицированного хаба, в котором хранятся все видео, игры и приложения, совместимые с Cardboard, просто не существует (пока).Также стоит отметить, что Cardboard приложений и игр обычно короче, чем из других (более дорогих) источников . Многие из них являются демо-версиями, но есть, конечно, и полноформатные. Вот список из 31 классного приложения , совместимого с Cardboard, чтобы подогреть ваш аппетит.

Наконец, отметим некоторые ограничения технологии. Cardboard не может определять ваше окружение или движения рук, поэтому вы не сможете играть в новейшие передовые игры, такие как Job Simulator VR.(Тем не менее, есть множество мини-игр на выбор.) Вы также не сможете перемещаться по виртуальному пространству, гуляя в реальной жизни, как это позволяют некоторые более продвинутые гарнитуры. Он не может следить за движением ваших глаз, поэтому вам нужно повернуть всю голову, чтобы посмотреть в другом направлении.

Итак, если есть более эффективные и продвинутые способы использования виртуальной реальности, какой в ​​этом смысл?

Simple — Google Cardboard предназначен для людей, которые интересуются виртуальной реальностью и хотели бы получить свой первый опыт .Это дешевый, простой и доступный способ связаться с VR. Идея заключается в том, чтобы попробовать, и если вы взволнованы, вы можете подумать об инвестировании во что-то более продвинутое. Если вы ненавидите это — очень плохо, но, по крайней мере, вы потратили только 15 долларов, а не 500 долларов.

Во-вторых, это прекрасный маркетинговый инструмент. Продать легко, если вы сможете правильно оценить то, что могут испытать покупатели. Но в большинстве случаев это действительно сложно. Но фирменный Google Cardboard может предложить именно это — представление о вождении нового Ford, просмотре мюзикла «Король Лев» или восхождении на Стену.

Как ни странно, «поддельных» очков Google Cardboard не бывает. Google действительно создал свою собственную гарнитуру, но они решили оставить и платформу, и гарнитуру открытыми. Это означает, что любой может создавать и модифицировать картонные вьюверы. Существует МНОГО разных совместимых гарнитур, но в основном они имеют некоторые общие черты.

Они состоят из 3 основных частей. Во-первых, это рама, ну … Рама . Он скрепляет вещь и гарантирует, что ваши глаза будут изолированы от внешнего мира.Тогда есть телефонный отсек. Вы открываете его, вставляете телефон и закрываете его легко, как пирог. Застежка обычно очень простая, как резинка или липучка.

Самыми высокотехнологичными являются линзы . Не у всех картонных телезрителей они есть, некоторые просто пошли с двумя дырочками для глаз. Убедитесь, что у того, кого вы заказываете, есть качественная пара этих малышек! Обычно сделанные из пластика линзы — это то, что действительно имеет значение и заставляет ваши глаза воспринимать экран как трехмерную среду.По сути, контент Cardboard воспроизводится так, что он разделяет экран вашего телефона пополам. Слева находится видео, которое вы будете видеть левым глазом, а с правой стороны — видео для правого глаза. Линзы гарантируют, что контент будет в фокусе и не будет искажен.

Еще одна важная особенность, которую следует искать в картонных очках, — это регулировка линз. Двойное зрение может быстро возникнуть, если вы выберете картон, который не позволяет изменять ваше межзрачковое расстояние.

У некоторых гарнитур есть и другие функции, такие как ремни (чтобы их не нужно было прижимать к голове) или амортизация для носа (чтобы вы не выглядели как Рудольф Красноносый олень в конце этого VR-тура).

Средняя пара очков Google Cardboard VR будет (как мы упоминали ранее) стоить где-то около 15 долларов. Однако вы можете приобрести более дешевые модели менее чем за 5 долларов. Если вы занимаетесь своими руками, вы можете сделать свой собственный за несколько долларов. Или, если вы оказались в нужном месте в нужное время, вы можете получить рекламную пару бесплатно.Большинство продуктов поставляется в плоских упаковках и требует какой-либо сборки (обычно это простой процесс, который занимает менее 5 минут). Существуют также роскошные версии очков Google Cardboard, которые переходят из картона в пластик и приходят уже в собранном виде. Они могут стоить даже больше 100 долларов.

Google Cardboard может дать вам только базовое представление о виртуальной реальности. Вот почему мы не рекомендуем вкладывать средства в более дорогих картонных зрителей. Они не будут иметь большого значения.Если вы готовы потратить более 50 долларов на гарнитуру, вам, вероятно, следует потратить ее на более существенную, например Daydream (80 долларов).

Во-вторых, этот двухдолларовый телезритель действительно дешев, без аргументов, но есть ли у него подходящие линзы? Возможно нет. Он также может быть сделан из более тонкого и дешевого картона, который не прослужит 10 секунд, если попадет в руки детей. Итак, мы рекомендуем вам инвестировать в Cardboard VR Viewer, который принесет вам максимальную отдачу от вложенных средств.ViarBox стоит менее 10 долларов за 100 единиц, и это Rolls-Royce среди картонов VR. Достаточно прочные, чтобы выдержать падения и положить в сумку, поставляются с качественными регулируемыми линзами и имеют такие функции, как амортизация из пеноматериала, головной ремень и отличная поддержка клиентов.

Если у вас возникнут какие-либо вопросы, просмотрите наш веб-сайт для получения дополнительной информации или свяжитесь с нами, и мы обязательно найдем для вас лучшее решение.

О, и не забудьте взять нашу бесплатную электронную книгу о маркетинговых кампаниях VR.

Google Cardboard — DIY Guide и некоторые приложения VR

Короче говоря, Google Cardboard — это доступная часть головного убора виртуальной реальности (VR), которая приглашает своих пользователей к простому, но открывающему глаза опыту виртуальной реальности. Выполнив всего несколько простых шагов, любой, у кого есть смартфон (и, конечно же, несколько бесплатных приложений VR), теперь может исследовать контент VR, которым поделились создатели по всему миру. Как следует из названия, этот головной убор может быть изготовлен из недорогих материалов, которые относительно легко найти, поэтому, если вы готовы принять вызов, вы даже можете сделать его самостоятельно!

Он может быть не таким качественным или захватывающим, как более дорогие VR-устройства (например, HTC Vive, который вы можете использовать в Emerging Media Lab UBC), но его приятно использовать, и он по-прежнему вызывает у вас настоящий «вау» , особенно учитывая его цену.

Примечание. Все приложения, указанные ниже, являются БЕСПЛАТНЫМИ на момент публикации этого ресурса.

Google Cardboard
от Virtual Studio
на Sketchfab

Сделай сам

Совет от профессионала: Эта видеодемонстрация довольно быстро проведет вас через процесс. Краткий обзор того, что нужно для изготовления очков, см. В приведенных ниже инструкциях.

Что вам понадобится

Совет для профессионалов:

Двояковыпуклые линзы 45 мм: доступны для покупки в Интернете.Выполните поиск на Amazon, eBay или в других источниках. Они около 70 центов каждая, но иногда их можно найти и в большом количестве. Мы никогда не проверяли теорию о том, что вы можете даже делать свои собственные линзы, но в Интернете есть инструкции. Смотрите ниже видео, как это сделать.

Кольцо Магнит или резинка и липучка: Кольцевой магнит или резинка на самом деле не нужны, хотя они могут быть отличным дополнением. Магнит используется как кнопка, потому что вы не можете щелкнуть по экрану, пока на вас надеты очки.Липучку также можно заменить обычной лентой. Магниты имеют диаметр около 0,75 дюйма (19 мм) и толщину 0,12 дюйма (3 мм), и их можно купить на Amazon или в Home Depot.

Создайте свои очки

• Шаг 1: Загрузите и распечатайте шаблон Google Cardboard.
• Шаг 2: Вырежьте шаблон и склейте очерченные части вместе, поместив секции с числами в белые кружки поверх тех, с соответствующими числами в черных кружках.
• Шаг 3: Начертите фигуры на картоне (хорошо подойдет коробка для хлопьев).
• Шаг 4: Вырежьте из картона контуры.
• Шаг 5: Сложите кусочки картона по красным линиям, указанным на шаблоне.
• Шаг 6: Сложите картонные части вместе, как показано в демонстрации видео.

В VR

Необычные истории в виртуальной реальности.

Ранее известный как Vrse, WITHIN демонстрирует лучшее, что может предложить видео VR.Контент, отображаемый в этом приложении, охватывает множество жанров и собирается из ряда авторитетных источников виртуальной реальности. В нем представлены документальные и новостные материалы таких изданий, как Vice, New York Times и Huffington Post, комедийные и короткометражные фильмы от создателей и аниматоров, таких как Saturaday Night Live, и музыкальные видеоклипы от таких артистов, как U2.

дюйм VR

Самый простой способ создавать и делиться впечатлениями от виртуальной реальности.

inVR — это «платформа для обмена опытом виртуальной реальности».Пользователи могут создавать контент с помощью любого программного обеспечения для 3D-моделирования и загружать его в облако inVR для других. Независимо от того, являетесь ли вы 3D-художником или аниматором, или просто заядлым исследователем виртуальной реальности, это обязательно нужно попробовать.

NYT VR

Захватывающий опыт виртуальной реальности.

Журналистика пришла в VR! NYT VR предлагает захватывающий и захватывающий опыт, поскольку отмеченные наградами журналисты снимают свои впечатления в видео в формате 360, чтобы мир мог их увидеть.Будьте сирийским беженцем, выжившим после землетрясения или спасателем в Непале или наблюдайте за сжиганием слоновой кости в знак протеста против браконьерства на слонах в Кении. Видео публикуются ежемесячно.

Дискавери VR

Новый способ увидеть свой мир.

Просматривайте кадры сцены с шоу Discovery среди других иммерсивных видео, поскольку видеооператоры показывают вам все, что может предложить наша планета. От глубин кораблей, потерпевших крушение в океанах, до выживания в тропических лесах, в этом приложении есть приключения и приключения, которыми можно поделиться.

RYOT

Станьте историей.

Сообщение Huffington открывает для вас RYOT — шаг в новую эру журналистики.
