Самодельная гидроэлектростанция из старой стиральной машины
Меня всегда привлекало получение бесплатной энергии из природных ресурсов. И как-то у меня зародилась идея сделать простую мини электростанцию, которая бы вырабатывала электричество из проходящего мимо водяного ручья.Все началось с идеи использовать барабан старой стиральной машины в качестве водяного колеса – миниатюрной самодельной гидроэлектростанции.
К барабану с помощью металлических уголков были прикреплены прямые лопасти из влагостойкой фанеры.
Крутящий момент с водяного колеса передается за счет ремня на велосипедную динамо-машину (генератор постоянного тока). Выработанная электроэнергия поступает на светодиод. Достаточно рукой слегка прокрутить колесо, и светодиод начнет мигать.
Основа всей конструкции – велосипедная рама.
Два подшипника позволяют водяному колесу свободно крутится.
Первые испытания на маленькой речке показали, что водяное колесо на раме установлено слишком высоко, что не дает потоку воды его нормально раскручивать.
После небольших изменений в конструкции рамы колесо стало располагаться ниже и скорость вращения резко возросла. Как результат, начала вращаться динамо-машина и светодиод на 4,5 В загорелся.
Вот так из старого хлама получилась самодельная гидроэлектростанция.
Далее мини ГЭС в сборе была установлена на небольшой ручей.
Вырабатывает она всего несколько вольт, но их достаточно для свечения светодиода.
Это был неплохой эксперимент для начала.
Смотрите видео
https://www.youtube.com/watch?v=_F9-vUvBhMs
Дальнейшее усовершенствование в проекте
Дальнейшее усовершенствование водяного колеса должны затронуть:
- Построить мини-дамбу для увеличения напора воды. При этом полностью речку не планируется перегораживать, чтобы рыба могла уходить во втором потоке.
- Под дамбой установить трубу, по которой вода будет поступать на самодельную турбину. В трубе устроить кожух из транспортерной резиновой ленты. Перекрыв поток воды через трубу можно провести обслуживание механизмов.
- По расчетам, турбина будет выдавать мощность примерно в два раза больше, чем водяное колесо. Кроме того, замена водяного колеса на турбину должна снять проблему замерзания в зимнее время.
- Поток воды будет раскручивать турбину, передавая крутящий момент генератору. Держаться турбина будет на двух подшипниках, изготовленных из массива дерева. При регулярном смазывании они прослужат долго. Упорная шайба будет удерживать механизм от бокового смещения.
- Изготовить металлические лопатки, рассчитав угол, под которым их нужно загнуть (от этого параметра зависит мощность гидроэлектростанции). Лопатки прикрутить нужно будет с использованием резиновых прокладок, чтобы избежать их отрыва.
- Для передачи крутящего момента использовать собранный из труб вал.
- Установить генератор. На генератор поставить шкив меньшего размера, чем установленный на валу.
Генератор должен выдавать порядка 600 Вт электроэнергии. Это даст возможность подключать бытовую технику. Если следующий этап эксперимента завершится удачно, можно будет подумать о дальнейшей модернизации с тем, чтобы вырабатывать несколько киловатт электроэнергии.
Гидроэлектростанция своими руками на приусадебном участке
Самодельная мини гидроэлектростанция, сделанная своими руками: фото с описанием, а также несколько видео где показана работа мини ГЭС.
У автора возле придомового участка протекает небольшой ручей, это натолкнуло его на мысль о постройке мини гидроэлектростанции чтобы иметь возможность получить дополнительную электроэнергию для освещения дома и работы маломощных бытовых приборов.
Далее представлены фото с описанием самоделки.
Первым делом автор построил из камней и бетона на ручье запруду, чтобы создать направленный поток воды на турбину.

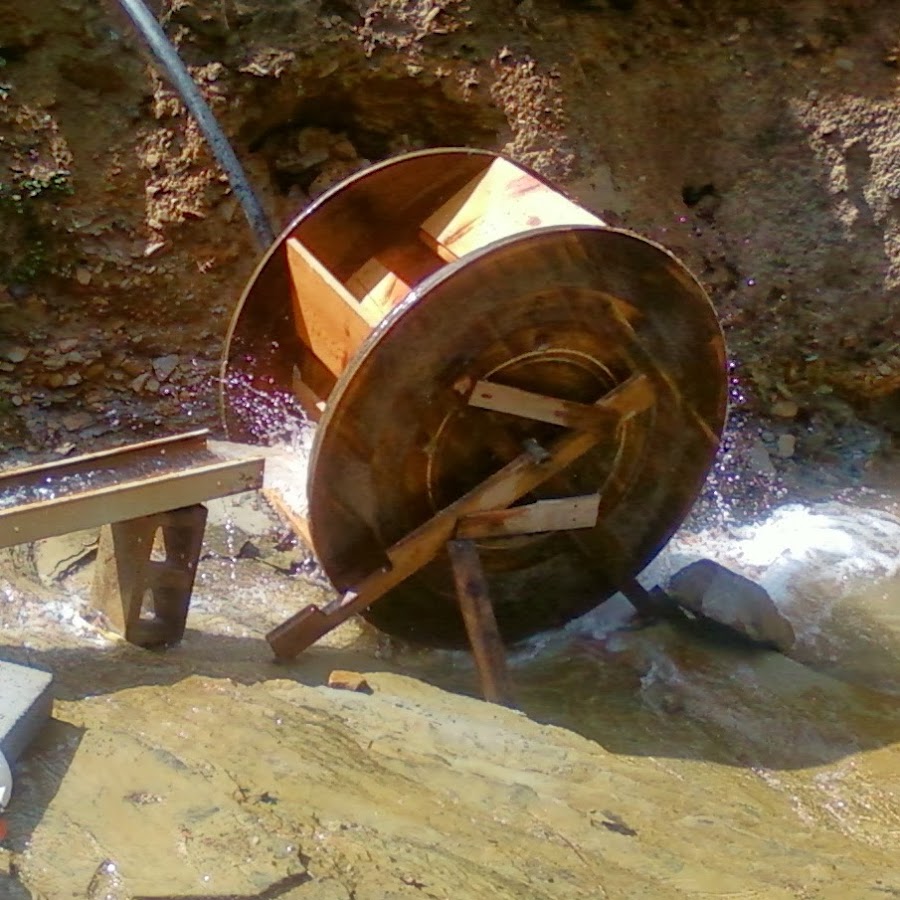

Турбина была изготовлена самостоятельно из влагостойкой фанеры толщиной 13 мм.
В результате получилось колесо диаметром 1200 мм и шириной 600 мм, конструкцию дополнительно покрыли водоотталкивающим покрытием.
Крепление под турбину сделано из дубового бруса, вся установка закреплена анкерами к бетонному основанию, отлитому на дне ручья.
В этой самодельной мини ГЭС использован генератор Wind blue Power Permanent Magnet Generator, он способен вырабатывать 12 V уже при 130 оборотах в минуту. Обычный автомобильный генератор сюда не подходит, так как выдает 12 V более чем на 1000 об/мин. Крутящий момент передаётся из турбины на генератор цепной передачей.
По началу турбина вращалась не достаточно быстро и автор решил сделать под запрудой дополнительную ступень, на которой вода собиралась в узкое жерло и с большей силой падала на лопасти колеса.
К генератору подключена пара автомобильных аккумуляторов 12V по 110А и инвертор.
Выходная мощность мини гидроэлектростанции — 50 Вт, на пике выдает до 500 Вт.
На мой взгляд, задумка неплохая, установку можно усовершенствовать, конечно её мощности не хватит для полноценного энергоснабжения дома, но как дополнительный источник бесплатного электричества вполне подойдёт.
Рекомендую посмотреть несколько видео от автора самоделки.
Колесо турбина для генератора.
Самодельная мини ГЭС в работе.
Видео: турбина гидроэлектростанции при полной нагрузке.
Самодельная мини гидроэлектростанция на речке в лесу: фото, видео и описание
Отец с сыном, построили своими руками мини гидроэлектростанцию на небольшой речке в лесу, и полностью обеспечивают свой дом электроэнергией.
Отец, автора, живёт в Архангельской области, в небольшом доме на окраине леса, рядом с домом протекает речушка. Чтобы обеспечить себя электричеством, умельцы сделали плотину и построили мини ГЭС.
Плотина сделана таким образом, чтобы полностью не перекрывать реку, вся рыба и прочая живность может беспрепятственно плыть по ответвлению русла реки.
В плотине проложена труба, с одной стороны сделана задвижка, чтобы можно было перекрыть поток воды для ремонта турбины. На выходе из трубы, установлена турбина, которая вращает вал.
Вал передаёт крутящий момент на шкив и генератор. Сам вал имеет несколько изгибов, сделанных из гранат от переднеприводного ВАЗа.
На фото показана самодельная ступица и крыльчатка турбины мини ГЭС. Подшипники здесь деревянные.
Направленный поток воды, попадает на крыльчатку и вращает турбину. Далее, турбина крутит вал, крутящий момент передаётся на шкив от комбайна.
От большого шкива идёт ременная передача на маленький шкив генератора.
Сам генератор, это переделанный асинхронный двигатель. Статор перемотан более толстой проволокой, а ротор переделан, установлены неодимовые магниты.
Генератор заряжает автомобильные аккумуляторы, подключённые к самодельному преобразователю. На выходе система выдаёт 220 вольт. Мощность мини ГЭС составляет 600 ватт в час.
0,6 кВт, что выдаёт электростанция, вполне достаточно для постоянно работающего холодильника, освещения в доме и на пасеке и прочих бытовых приборов.
Таким образом, отец и сын, построили собственную мини гидроэлектростанцию и обеспечили себя электричеством. Самоделка постоянно модернизируется и усовершенствуется, уже использовано несколько вариантов генераторов, в планах у умельцев, поставить более мощный генератор на 2 кВт.
Небольшой видео обзор мини ГЭС:
Автор самоделки: Илья Петрович.
Как построить автономную мини-ГЭС своими руками
Гидроэлектростанции используют силу воды для получения электрической энергии. Самостоятельно изготовленные станции решают проблему удаленности от централизованных электросетей или помогают сэкономить на электричестве.
Преимущества и недостатки ГЭС
Гидроэлектростанции обладают следующими преимуществами перед другими видами альтернативных источников энергии:
- Не зависят от погоды и времени суток (в отличие от солнечных электростанций). Это позволяет вырабатывать большее количество энергии с предсказуемой скоростью.
- Мощность источника (реки или ручья) можно регулировать. Для этого достаточно заузить русло плотиной либо обеспечить перепад высот воды.
- Гидроустановки не издают никакого шума (в отличие от ветряков).
- Для многих типов станций небольшой мощности не требуется никаких разрешений на установку.
К минусам самодельных ГЭС относится невозможность работать в мороз. Кроме того, водная среда является агрессивной, поэтому детали станции должны быть водостойкими и прочными.
Скорость течения и способы его усиления
При проектировании мини-ГЭС для использования в качестве альтернативного источника энергии для собственного дома решающими должны быть следующие факторы:
- Близость реки к дому. Устанавливать самодельную станцию в удалении от дома не стоит. Чем дальше установка, тем ниже ее эффективность, потому что часть энергии будет потеряна при передаче. Кроме того, так сложнее уберечь вашу ГЭС от кражи или порчи.
- Достаточная скорость течения или возможность его увеличения. Мощность станции увеличивается в геометрической прогрессии при увеличении скорости воды.
Узнать скорость несложно. Бросьте кусочек пенопласта или теннисный шарик в воду и засеките время, за которое он проплывет определенную дистанцию. Затем разделите метры на секунды и вы узнаете скорость. Минимально достаточная скорость воды для самодельной ГЭС — 1 м/с.
Если скорость течения вашей реки или ручья ниже этого значения, то ее усилит маленькая плотина либо сужающаяся труба. Но эти варианты могут вызвать дополнительные трудности. Строительство плотины требует разрешения от властей, а также согласия соседей.
Мини-гидроэлектростанция своими руками
Конструкция ГЭС достаточно сложная, поэтому самостоятельно удастся построить лишь небольшую станцию, которая позволит сэкономить на электричестве или обеспечит энергией скромное хозяйство. Ниже приведены два примера реализации самодельной ГЭС.
Как сделать мини-ГЭС из велосипеда
Этот вариант ГЭС идеален для велопоходов. Он компактный и легкий, но сможет обеспечить энергией небольшой лагерь, разбитый на берегу ручья или реки. Полученного электричества хватит на вечернее освещение и зарядку мобильных устройств.
Для монтажа станции понадобится:
- Переднее колесо от велосипеда.
- Велогенератор, который используется для питания велосипедных фонарей.
- Самодельные лопасти. Их вырезают заранее из листового алюминия. Ширина лопастей должна быть от двух до четырех сантиметров, а длина — от втулки колеса до его обода. Лопастей может быть любое количество, располагать их нужно на одинаковом расстоянии друг от друга.
Чтобы запустить подобную станцию, достаточно погрузить колесо в воду. Глубина погружения определяется экспериментально, примерно от трети до половины колеса.
Как построить мини-ГЭС на основе водяного колеса
Для постройки более мощной станции для постоянного использования понадобятся более прочные материалы. Лучше всего подойдут металлические и пластиковые элементы, которые легче защитить от воздействия водной среды. Но годятся и деревянные детали, если пропитать их специальным раствором и покрасить водостойкой краской.
Для станции необходимы следующие элементы:
- Стальной барабан от кабеля (2,2 метра в диаметре). Из него изготавливается ротор-колесо. Для этого барабан разрезается на части и сваривается заново на расстоянии в 30 сантиметров. Из остатков барабана делают лопасти (18 штук). Их приваривают к радиусу под углом в 45 градусов. Для поддержки всей конструкции из уголков или труб изготавливают раму. Колесо вращается на подшипниках.
- На колесо устанавливается цепной редуктор (коэффициент передачи должен равняться четырем). Чтобы легче свести оси привода и генератора, а также снизить вибрацию, вращение передается через кардан от старого автомобиля.
- Для генератора подходит асинхронный двигатель. К нему следует добавить еще один шестеренчатый редуктор с коэффициентом около 40. Тогда для трехфазного генератора с 3000 оборотами в секунду при общем коэффициенте редуцирования 160 количество оборотов снизится до 20 оборотов в минуту.
- Поместите всю электрику в водонепроницаемую емкость.
Описанные исходные материалы легко найти на свалке или у знакомых. За резку стального барабана болгаркой и за сварку можно заплатить специалистам (или же сделать все самостоятельно). В итоге ГЭС мощностью до 5 кВт обойдется в незначительную сумму.
Получить электричество из воды не так и сложно. Труднее выстроить автономную систему электроснабжения на основе самодельной ГЭС, поддерживать станцию в рабочем состоянии и обеспечивать безопасность людей и животных вокруг нее.
Как сделать мини-ГЭС своими силами
Экология потребления.Усадьба:Для расширения производства альтернативной энергии используют миниатюрные гидроэлектростанции, одну из которых разработал американский рационализатор. Подобную электростанцию могут построить все, кто имеет дом недалеко от реки.
Для расширения производства альтернативной энергии используют миниатюрные гидроэлектростанции, одну из которых разработал американский рационализатор. Подобную электростанцию могут построить все, кто имеет дом недалеко от реки. Сам автор реализовал свой проект за три дня.
Он использовал неработающий генератор от фирмы Cummins Onan, с которого взял диски для колеса турбины, а электрический генератор он изготовил из двух тормозных роторов размером 28 см. Также использовал ступицу колеса от старого Доджа. Лопасти турбины выполнены из 10-ти сантиметровых стальных труб, разрезанные на четыре части.
Далее конструктор изготовил шаблон двенадцатидюймовых колес, на которые были нанесены метки необходимых отверстий, а также места для лопастей в количестве 16 штук.
Сверление должно быть выполнено очень точно – от этого зависит эффективность всей установки.
После сверления отверстий, диски были соединены стальными прутьями, длиной 25 см.
В полученном изделии было сделано отверстие на 10 см для того чтобы облегчить монтаж электрического генератора и для того, чтобы была возможность лучшего доступа.
Для усиления приливного водяного потока к турбине была присоединена специальная насадка в трубу, выполнена из согнутого металлического листа.
В результате получена своя электростанция – труба с оригинальной насадкой была закреплена под углом 45 градусов, а саму турбину предварительно установили на втулку. Такой подход позволил конструктору производить регулировку. Установлена труба может осуществлять движение во всех четырех направлениях, а турбина и генератор могут отклоняться только взад-вперед.
Для генератора американский конструктор использовал следующий подход: из проволоки был изготовлен статор, который имеет 9 одинаковых колец, каждое из которых было плотно намотано 125 витков.
Также от статора было отведено 6 жил, а сам статор, залитый эпоксидным компаундом.
Ротор имеет 12 магнитов, размещенных на краях.
Соединение ротора и статора было выполнено с помощью смеси полиэстера и стекловолокна.
Создан генератор закрепили с одной стороны турбины.
Со свободной стороны электрического генератора прикрепили преобразователь, который помещен в специальный кожух из алюминия. Он преобразует трехфазный переменный ток в постоянный. Мощность установки составила 12,5 Вт при 38 оборотах в минуту.
Для работы установки использован ручей, который протекал возле дома конструктора.
Из этого ручья вода забирается и подается к турбине.
После выбора угла наклона средняя скорость вращения турбины 110 оборотов в минуту.
В результате этого турбина обеспечивает ток в 2 амперы (при напряжении 12 В). опубликовано econet.ru
P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet
Присоединяйтесь к нам в Facebook , ВКонтакте, Одноклассниках
Как соорудить мини-ГЭС своими руками
Экология потребления.Наука и техника:Создаваемые своими руками домашние гидрогенераторы по мощности сравнимы с солнечными батареями и ветряками, но производят гораздо больший объем электроэнергии.
Поскольку тарифы на электроэнергию в последнее время начали расти, все большую актуальность среди населения приобретают возобновляемые источники электроэнергии, позволяющие получать электричество практически бесплатно. Среди известных человечеству подобных источников стоит выделить солнечные батареи, ветрогенераторы, а также домашние гидроэлектростанции. Но последние являются достаточно сложными, ведь работать им приходится в очень агрессивных условиях. Хотя это вовсе не говорит, что мини-ГЭС своими руками соорудить невозможно.
Чтобы сделать все правильно и качественно, главное – подобрать правильные материалы. Они должны обеспечивать максимальную долговечность работы станции. Создаваемые своими руками домашние гидрогенераторы, мощность которых сравнима с аналогичной у солнечных батарей и ветряков, могут производить гораздо больший объем энергии. Но хотя от материалов и зависит многое, на них все не заканчивается.
РАЗНОВИДНОСТИ МИНИ-ГИДРОЭЛЕКТРОСТАНЦИЙ
Существует большое количество разнообразных вариаций мини-ГЭС, каждая из которых имеет свои преимущества, особенности и недостатки. Выделяют следующие виды этих устройств:
- гирляндную;
- пропеллерную;
- ротор Дарье;
- водяное колесо с лопастями.
Гирляндная ГЭС состоит из троса, на котором закреплены роторы. Такой трос перетягивают через реку и погружают в воду. Поток воды в реке начинает вращать роторы, которые в свою очередь крутят трос, на одном конце которого расположен подшипник, а на втором – генератор.
Следующий вид – это водяное колесо с лопастями. Его устанавливают перпендикулярно водной глади, погружая меньше чем наполовину. Поскольку поток воды воздействует на колесо, оно вращается, и заставляет крутиться генератор для мини-ГЭС, на котором закреплено это колесо.
Что касается пропеллерной ГЭС, то представляет она собой ветряк, расположенный под водой с вертикальным ротором. Ширина лопастей у такого ветряка не превышает 2 сантиметров. Подобной ширины для воды хватает, ведь именно такой номинал позволяет производить максимальное количество электроэнергии при минимальном сопротивлении. Правда, эта ширина оптимальна только для скорости потока до 2 метров в секунду.
Что касается других условий, то параметры лопастей ротора рассчитывают отдельно. А ротор Дарье является вертикально расположенным ротором, действует который по принципу перепада давления. Все происходит аналогично с крылом самолета, на который воздействует подъемная сила.
ПРЕИМУЩЕСТВА И НЕДОСТАТКИ
Если рассматривать гирляндную ГЭС, то у нее имеется ряд очевидных недочетов. Во-первых, длинный трос, используемый в конструкции, представляет опасность для окружающих. Также большую опасность представляют скрытые под водой роторы. Ну а вдобавок, стоит отметить низкие показатели КПД и большую материалоемкость.
Что касается недостатков ротора Дарье, то чтобы устройство начало вырабатывать электроэнергию, его нужно предварительно раскрутить. Правда, при этом отбор мощности производится прямо над водой, так что как бы ни изменился поток воды, генератор будет вырабатывать электричество.
Все вышеперечисленное является факторами, которые делают более популярными гидротурбину для мини-ГЭС и водяные колеса. Если рассматривать ручное сооружение подобных устройств, то они не так уж и сложны. А в добавок, при минимальных затратах такие мини-ГЭС способны выдавать максимальные показатели КПД. Так что критерии популярности очевидны.
С ЧЕГО НАЧИНАТЬ СТРОИТЕЛЬСТВО
Возведение мини-ГЭС своими руками стоит начинать с измерения скоростных показателей течения рек. Это делается очень просто: достаточно отметить вверх по течению расстояние в 10 метров, взять в руки секундомер, бросить щепку в воду, и засечь время, за которое она пройдет отмеренную дистанцию.
В конечном итоге, если 10 метров разделить на количество затраченных секунд, получится скорость реки в метрах в секунду. Стоит учитывать, что нет толку сооружать мини-ГЭС в местах, в которых скорость потока не превышает 1 м/с.
Если нужно разобраться, как делают мини-ГЭС в местности, где небольшая скорость реки, то можно попытаться добиться увеличения потока путем организации перепада высот. Сделать это можно через установку сливной трубы в водоем. При этом диаметр трубы будет непосредственно влиять на скорость потока воды. Чем меньше будет диаметр, тем быстрее будет течение.
Подобный подход позволяет организовать мини-ГЭС даже в том случае, если возле дома будет проходить небольшой ручеек. То есть на нем организовывается разборная плотина, ниже которой производится монтаж непосредственно мини-гидроэлектростанции для питания дома и бытовых приборов. опубликовано econet.ru
Различные типы электростанций
Электроэнергия — это источник жизненной силы современного мира. Все, от часов до автомобилей, теперь работает на электричестве.
Чтобы выразить нашу зависимость от электричества в цифрах, мы видим, что в 2008 году потребление электроэнергии в США составляло 2 989 ТВтч (тера ватт-часов). Перенесемся в 2019 год и видим, что он увеличился до 3971 ТВтч . ТВтч, равное 1000000000 кВтч.
СВЯЗАННЫЙ: КАК РАБОТАЕТ СОЛНЕЧНАЯ ЭЛЕКТРОСТАНЦИЯ?
Просто поразительно видеть, насколько мы сейчас зависим от электричества в нашей повседневной жизни.Но откуда взялась вся эта сила?
Ответ — электростанции. Они производят электричество для использования во всем мире.
В мире существуют различные типы электростанций, которые работают вместе, чтобы удовлетворить растущую потребность в электроэнергии. Давайте узнаем подробнее, как работают эти электростанции.
Гидроэлектростанции — одни из самых эффективных и экологически чистых из всех электростанций. На гидроэлектростанции электричество получают из воды.
В частности, потенциальная энергия воды преобразуется в электрическую. Когда воду заставляют падать с высоты на турбину, она раскручивает якорь, соединенный с генератором.
Когда турбина вращается, генератор начинает вырабатывать электричество. Затем это электричество направляется на все различные подстанции для распределения электроэнергии.
Самая большая в мире гидроэлектростанция — это гидроэлектростанция под названием «Плотина Три ущелья». Плотина создает поразительную мощность 22 500 МВт .
Это достигается за счет использования генераторов 34 . Плотина настолько огромна, что после ее строительства плотина в одиночку замедлила вращение Земли.
Одним из преимуществ гидроэлектростанции является отсутствие отходов, образующихся при производстве энергии.
Атомные электростанции также возглавляют список электростанций, которые могут производить огромное количество энергии. Атомная электростанция работает путем преобразования ядерной энергии в электричество.
Тепло ядерного реактора используется для преобразования воды в пар. Затем сжатый пар используется для вращения турбин, подключенных к генератору.
В отличие от электростанций, работающих на угле или природном газе, атомной электростанции не нужно ничего сжигать для получения тепла. Весь процесс основан на ядерном делении.
Окатыши низкообогащенного урана загружаются на АЭС. Затем атом Урана расщепляется, создавая ядерное деление. Этот процесс высвобождает огромное количество энергии.
Преимущество атомной электростанции в том, что им не нужно ничего сжигать для получения энергии. Следовательно, выбросы углерода от атомной электростанции очень низкие.
Недостатками атомной электростанции являются ядерные отходы, которые она создает, и высокая стоимость их строительства. Ядерная энергия составляет более 10% мировых потребностей в энергии.
Самая большая атомная электростанция в мире — это электростанция Касивадзаки-Карива, расположенная в Японии.Он способен производить 7 965 МВт энергии с использованием семи реакторов с кипящей водой.
youtube.com/embed/_UwexvaCMWA» allowfullscreen=»allowfullscreen»/>
Первые две электростанции, которые мы обсуждали, имеют низкий углеродный след. Электростанции, работающие на угле, — полная противоположность. У них большой углеродный след, но на угольные электростанции приходится почти 40% мировых потребностей в энергии.
Угольные или угольные электростанции сжигают уголь для преобразования воды в пар. Затем этот пар используется для вращения турбин, которые вырабатывают электричество с помощью генератора.
A 1000MW угольная электростанция сжигает 9000 тонн угля в сутки. Этот процесс выбрасывает в воздух очень большое количество загрязняющих веществ.
Когда мы смотрим на потребление угля для выработки электроэнергии, ни одна страна не может сравниться с Китаем. Восемь из одиннадцати мощных (более 5ГВт ) находятся в Китае.
Более того, Китай является крупнейшим источником выбросов CO2 в мире!
Электростанция Датанг-Туокетуо — крупнейшая в мире тепловая электростанция мощностью 6 штук. 7GW . Эта угольная электростанция использует более 21 миллиона тонн угля в год для удовлетворения энергетических потребностей Китая.
Угольные электростанции относятся к категории тепловых электростанций. Дизельные электростанции и электростанции, работающие на природном газе, — это два других типа тепловых электростанций, которые обычно используются для производства электроэнергии.
С развитием производства энергии у нас теперь есть больше, чем просто тепловые, атомные и гидроэлектростанции.Их называют нетрадиционными электростанциями.
Эти электростанции способны производить чистую энергию (или зеленую энергию). Давайте узнаем, о чем они все!
Солнечные электростанции: Солнечные электростанции используют энергию солнца для производства электроэнергии. Солнечные панели улавливают солнечный свет с помощью фотоэлементов и преобразуют его в электричество.
Сегодня все большее число стран обращаются к солнечной энергии, чтобы компенсировать свою зависимость от ископаемого топлива.Tengger Desert Solar Park в настоящее время является крупнейшей солнечной электростанцией в мире по мощности. Он способен производить 1,547 МВт энергии.
Ветровые электростанции: Ветровые электростанции преобразуют энергию ветра в электрическую с помощью ветряных турбин. Они также очень эффективны при производстве чистой энергии.
Набор ветряных мельниц, расположенных на территории, называется ветровой фермой. Ветряная электростанция Ганьсу в Китае, год завершения которой — 2020, считается самой большой ветряной электростанцией в мире.
Геотермальная электростанция: Геотермальные электростанции похожи на паротурбинные электростанции, которые мы обсуждали ранее. Однако вместо сжигания ископаемого топлива геотермальные электростанции используют тепло ядра Земли для создания пара.
Крупнейшая геотермальная электростанция — Комплекс Гейзеров, расположенный в США. Он способен производить 1520 МВт энергии. Самым большим ограничением геотермальной энергии является то, что есть только несколько мест на земле, где ее можно установить.Кроме того, стоимость бурения и строительства установок может быть довольно высокой.
Приливная электростанция: Приливные электростанции используют приливные заграждения или приливные заграждения, чтобы использовать силу приливов. Темпы внедрения приливных электростанций были низкими, так как существуют некоторые критические ограничения на внедрение приливных электростанций.
На протяжении многих лет мы наблюдаем устойчивый рост спроса на энергию во всем мире. И, двигаясь вперед, нет никаких признаков того, что эта закономерность в ближайшее время замедлится! Ежегодный рост уровней загрязнения свидетельствует о тревожных темпах потребления ископаемого топлива.
СВЯЗАННЫЙ: ЭНЕРГЕТИКА ЯДЕРНОГО СЛИЯНИЯ В 21 ВЕКЕ
Однако мы можем отказаться от источников энергии с высоким содержанием углерода, таких как ископаемое топливо, и перейти на возобновляемые источники энергии. Различные компании и страны приложили огромные усилия, чтобы воплотить это видение в жизнь.
В ближайшие годы мы можем надеяться увидеть больше электростанций, работающих на экологически чистой энергии, а не фабрик по производству CO2.
Гидроэнергетика | Национальное географическое общество
Гидроэнергетика, также называемая гидроэлектроэнергией или гидроэлектроэнергией, представляет собой форму энергии, которая использует энергию движения воды, например, воды, текущей через водопад, для выработки электроэнергии. Люди использовали эту силу тысячелетиями. Более двух тысяч лет назад люди в Греции использовали проточную воду, чтобы превратить колесо своей мельницы, чтобы перемолоть пшеницу в муку.
Как работает гидроэнергетика?
Большинство гидроэлектростанций имеют резервуар с водой, задвижку или клапан для контроля количества воды, вытекающей из резервуара, а также выпускное отверстие или место, куда вода попадает после стекания вниз. Вода накапливает потенциальную энергию непосредственно перед тем, как вытечь через вершину плотины или стечь с холма. Потенциальная энергия преобразуется в кинетическую, когда вода течет вниз. Воду можно использовать для вращения лопастей турбины для выработки электричества, которое распределяется среди потребителей электростанции.
Типы гидроэлектростанций
Есть три различных типа гидроэлектростанций, наиболее распространенным из которых является водохранилище. В водохранилище плотина используется для управления потоком воды, хранящейся в бассейне или резервуаре. Когда требуется больше энергии, из плотины сбрасывается вода. Когда вода выпускается, сила тяжести берет верх, и вода течет вниз через турбину. Когда лопасти турбины вращаются, они приводят в действие генератор.
Другой тип гидроэлектростанции — водозаборное сооружение. Этот вид растений уникален тем, что не использует плотину. Вместо этого он использует серию каналов для направления текущей речной воды к турбинам, приводящим в действие генераторы.
Третий тип установок называется гидроаккумулирующим. Эта установка собирает энергию, произведенную из солнечной, ветровой и ядерной энергии, и хранит ее для будущего использования. Завод накапливает энергию, перекачивая воду вверх из бассейна на более низкой высоте в резервуар, расположенный на более высокой высоте.Когда есть высокий спрос на электричество, сбрасывается вода из верхнего бассейна. Когда эта вода стекает обратно в нижний резервуар, она вращает турбину для выработки большего количества электроэнергии.
Насколько широко в мире используется гидроэнергетика?
Гидроэнергетика — наиболее часто используемый возобновляемый источник электроэнергии. Китай — крупнейший производитель гидроэлектроэнергии. К другим ведущим производителям гидроэнергии во всем мире относятся США, Бразилия, Канада, Индия и Россия.Примерно 71 процент всей возобновляемой электроэнергии, производимой на Земле, вырабатывается гидроэнергетикой.
Какая самая большая гидроэлектростанция в мире?
Плотина «Три ущелья» в Китае, которая сдерживает реку Янцзы, является крупнейшей плотиной гидроэлектростанции в мире с точки зрения производства электроэнергии. Плотина имеет длину 2335 метров (7660 футов) и высоту 185 метров (607 футов) и имеет достаточно генераторов, чтобы производить 22 500 мегаватт энергии.
Схема гидроэлектростанции Suneco
Что такое гидроэнергетика?
Hydro-Power — это энергия, получаемая в результате естественного движения воды.Он использует свою энергию от движущейся или падающей воды. Hydro-Power — это зрелая технология возобновляемых источников энергии, и в настоящее время она обеспечивает около четверти мировой энергии.
Как это работает?
Гидроэнергетическая схема не использует топливо и не выбрасывает загрязняющие вещества и имеет низкие эксплуатационные расходы и затраты на техническое обслуживание.
Схема установки гидротурбины
Как показано на диаграмме выше, гидросхема питается водой из среднего резервуара с использованием давления воды существующей конструкции плотины, от которой вода поступает в нашу машзала.Затем турбина вращает вал, который вращает набор магнитов мимо медных катушек в генераторе, чтобы произвести электричество. Электростанция передает электроэнергию местным предприятиям, которые покупают электроэнергию у нас. Затем вода сбрасывается обратно в поток побочной промывки через короткий открытый отвод.
Гидроэлектрические схемы не используют топливо и не выбрасывают загрязняющие вещества в атмосферу.Основные преимущества гидроэнергетической схемы:
• Снижение зависимости от ископаемого топлива
• Использование зеленой энергии
• Повышение ценности экологических целей и задач национального парка Крегган.
• Положительное влияние на парниковые газы
• Надежный источник энергии
DeepL Translate
DeepL TranslateИспользуйте бесплатный DeepL Translator, чтобы переводить свои тексты с помощью лучшего доступного машинного перевода, основанного на ведущей в мире технологии нейронных сетей DeepL. В настоящее время поддерживаются следующие языки: английский, немецкий, французский, испанский, португальский, итальянский, голландский, польский, русский, японский и китайский языки.
Перевести с на любой язык ×Тип для перевода.
Перетащите, чтобы перевести файлы Word (.docx) и PowerPoint (. pptx) с помощью нашего переводчика документов.
Популярные: с испанского на английский, с французского на английский и с японского на английский.
Другие языки: немецкий, португальский, итальянский, голландский, польский, русский и китайский.
Миллионы переводят с DeepL каждый день
Популярные: с испанского на английский, с французского на английский и с японского на английский.
Другие языки: немецкий, португальский, итальянский, голландский, польский, русский и китайский.
В настоящее время на бесплатной версии DeepL Translator наблюдается большой объем трафика. Ваш перевод будет готов через $ {секунд} секунд.
Доступ временно приостановлен
Похоже, ваша сеть отправляет слишком много запросов на наши серверы. Повторите попытку позже или зарегистрируйтесь в DeepL Pro, который позволяет переводить гораздо больший объем текста.
Веб-переводчик без ограничений
Конфиденциальность данных
30 дней бесплатноили
Вернуться к переводчикуУстановив уровень формальности, я смог переводить более эффективно.
1 2 3 4 5 6 7
Совершенно не согласен
Полностью согласен
Что вам понравилось в этом опыте или как мы можем его улучшить?
Спасибо!
инспекций гидроэлектростанций | Hydro International
Съемка во всех водах- Рекламировать
- Около
- Связаться с нами
- Дом
- Статьи
- Инспекция гидроэлектростанций
- Подписаться на рассылку
- Связаться с нами
- Новости
- Обновления новостей
- Архив
- Блог
- Новостная рассылка
- Статьи
- Самый последний
- Особенности
- Примеры из практики
- Интервью
- История
- Партнеры
- Архив
- Редакторы
- Авторы
Измерение расхода турбин, водотоков и водосбросов гидроэлектростанций
1 Измерение расхода турбин, водотоков и водосбросов гидроэлектростанции Йозеф Лампа, Дэвид Лемон и Ян Буэрманс ASL AQFlow Inc. и ALS Environmental Sciences Inc. Сидней, Британская Колумбия, Канада
2 Измерение расхода через турбину Завод Кутенейского канала, Британская Колумбия, Канада Водозаборники Электростанция Типовая установка лампы
3 Представление работы ASFM Путь преобразователя 1 Путь преобразователя 2
4 Акустический Сцинтилляционная типовая компоновка портативная и гибкая, не допускающая проникновения и невосприимчивость, подходящая для кратчайших водозаборов, минимальное обслуживание и калибровка, рентабельность, повторяемость, точность
5 Нижний монументальный проект гидроэлектростанции (6 x 135 МВт) Владелец: COE, округ Уолла-Уолла, штат Вашингтон, США Река: Снейк
6 Нижний монументальный блок 2 Индексный тест без экранов Основное требование: повторяемость
Проект гидроэлектростанции 7 скважин (10 x 85 МВт) Владелец: PUD округа Дуглас, штат Вашингтон, США Река: Колумбия
Проект гидроэлектростанции 8 скважин Сентябрь-октябрь 2002 г. Сравнительные и диагностические испытания — Блок № 3 Январь 2004 г. Диагностическое тестирование — Блок № 1, 2,6 и 10 августа-сентябрь 2004 г. Тестирование производительности — блоки №3 и тестирование рабочих характеристик оставшихся блоков Ключевое требование: точность
9 Акустический сцинтилляционный монитор, не требующий вмешательства и неуязвимый, подходит для кратчайших приемов минимального обслуживания и калибровки с повторяемой точностью Ключевое требование : долгосрочная производительность
10 Резюме Для коротких приемов установок с низким напором акустическая сцинтилляция обеспечивает рентабельность: Многократное тестирование производительности отдельных устройств Точное тестирование производительности нескольких устройств Надежный долгосрочный мониторинг в режиме реального времени
11 Cu измерители тока Акустическая сцинтилляция Предоставлено Turboinstitut, Словения Предоставлено COE, USA
12 Измерение расхода через турбину в коротких воздухозаборниках Сравнение между измерителями тока и акустической сцинтилляцией Портативный и гибкий Невозможный и неуязвимый Подходит для самых коротких воздухозаборников Минимальные затраты на техническое обслуживание и калибровка Низкая стоимость Повторяемость Точность Счетчик тока НЕТ НЕТ ДА НЕТ НЕТ ДА ДА Акустическая сцинтилляция ДА ДА ДА ДА ДА ДА ДА
13 Измерение расхода воды Районы, расположенные ниже по течению, имеют важное экологическое значение для рыб, среда обитания Циркуляция может быть определена, а влияние изменений оценено с помощью комбинации полевых измерений и численных значений моделирование Полевые измерения расхода с высоким разрешением обеспечивают калибровку и проверку модели. Затем модель моделирует эффекты изменений и дает детализацию в областях, недоступных для измерений
14 Методы полевых измерений для циркуляции Необходимо по крайней мере два набора: один для калибровки модели, один для проверки модели Акустические доплеровские профилометры течений с пилотируемых лодок или беспилотных судов для пространственных моделей Пришвартованные профилометры для временных рядов Примеры из плотин Кинлисайд и Ванета
15 Колумбия Река, Эрроу-Лейкс до границы США и Канады
16 Акустический доплеровский профилограф, установленный на рабочей лодке
17 Беспилотное судно для акустического доплеровского профилометра
18 Измеренная циркуляция ниже по течению от плотины Кинлисайд ПЛОЩАДЬ КИНЛИСИДА, РЕКА КОЛУМБИЯ Наблюдаемые осредненные по вертикали потоки расход 2350 м 3 / с 200 см / с BEACH EDDY E2 SPILLWAY S5 MAIN FLOW EDDY E3 S6 S1 S2 S3 S4 Н м KEENLEYSIDE EDDY E1 EDDY E4
19 Сетка для численной модели участка ниже плотины Кинлисайд
20 Измеренные и смоделированные потоки на плотине Кинлисайд EDDY E5 200 см / с Плотина Кинлисайд, ПЛОЩАДЬ РЕКИ КОЛУМБИЯ EDDY E2, МОДЕЛИРОВАННАЯ С ПОМОЩЬЮ COCRIM-ASL MAIN FLOW EDDY EDDY E3 AD OBS N m EDDY E4
21 Место слияния рек Колумбия и Пенд-д-Орейл Ванета Эдди
22 Поток, измеренный в Пенд-д-Орейле с помощью беспилотного судна и акустического доплеровского профилометра 1200 кгц. 3 / сек Кривые ASFM Резюме: Только при 0.Открытие 5 м, все трассы ASFM работают / / Результаты FG не заслуживают доверия Отсутствие измерений для оценки возможной систематической ошибки
27 ноября 2000 г., измерения расхода водосброса Hydro Quebec на водосбросе Le Coteau с использованием их ASFM Малое отверстие Среднее открытие Полный затвор
28 Отверстие профиля (м) Расход (м 3 / с) Макс. Высота при измерениях ASFM (м) Высота над уровнем моря (м) # Все 4.5 Значения расхода в водосбросе по Ле Кото # Все 4.5 # Все 4.5 # Все 4.5 # # # # 11 FG * * С этим потоком связана большая неопределенность, так как скорости в верхней половине площади потока не измерялись. Резюме: Результаты не согласуются. Невозможно провести точные измерения на больших отверстиях. Отсутствует метод взаимного сравнения для оценки возможной систематической ошибки
29 Трехмерное численное моделирование турбулентного потока через водосбросы Доктор Л. Бухаджи РЕЗЮМЕ: Турбулентные потоки над водосбросом исследуются с использованием вычислительной гидродинамики (CFD). Моделирование проводится для проверки двух- и трехмерных моделей CFD в этих структурах. Численные результаты сравниваются с доступными экспериментальными данными, опубликованными Инженерным корпусом армии США. Модели турбулентности, а многофазные модели используются для моделирования множественных потоков жидкости, пузырьков, капель, твердых частиц и потоков со свободной поверхностью. Топология
30 Сводка результатов CFD: Моделирование CFD выглядит многообещающим. Требуется дополнительная работа. Нам необходимо применить CFD к водосбросам Ле Кото и Альвкарлеби. эксперт Отлично подходит для измерения расхода между сличениями. ADCP, прикрепленный к небольшому водометному катеру для работ по трансекту реки.К ADCP прикреплен обтекатель для уменьшения сопротивления и уноса пузырьков. ASL Environment Sciences владеет и управляет рядом RDI ADCP Workhorse Sentinels.
32 Рекомендуемое действие для измерения расхода в водосбросе на следующем поле Сначала проведите анализ CFD, чтобы спрогнозировать профиль поверхности и боковую турбулентность.
