Потребуется коаксиальный кабель любого цвета, к примеру белый.

Алгоритм изготовления самодельной телеантенны следующий:

1. Отмерьте от конца провода 50 мм и уберите наружный изоляционный слой.
2. Уберите изоляцию с основной жилы.
3. Плотно скрутите жилу.
4. Отмерьте от края с убранной изоляцией 220 мм и вырежьте 20 мм пластиковой оболочки с экранированной проволокой, не задевая защиту основной жилы.
5. Отступите от края разреза 220 мм и сделайте прорез шириной 10 мм (снимайте только наружный изоляционный слой).
6. Возьмите край провода со скрученной жилой и плотно соедините его с последним сделанным разрезом. Должен образоваться круг.
7. Закрепите круг на жестком основании, например, из дерева. Можете использовать обычную изоленту или скотч.

Смотрите более подробную инструкцию по изготовлению цифровой антенны из куска кабеля. Также можно рассмотреть и другие .

Направьте конструкцию в сторону телевышки. Лучше всего располагать ее за пределами помещения, потому что толстые стены существенно искажают сигнал. Осталось выполнить .

Выводы

• Для просмотра цифрового ТВ в формате DVB-T2 антенна обязательна, но простейший вариант можно собрать самостоятельно за 5 минут.
• Смотреть цифровые каналы по кабельному, Смарт ТВ и IPTV можно без телеантенны.

АнтеннаИнструкция по выбору антенны для цифрового телевидения

Что нужно для приема цифрового эфирного телевидения? Как принимать сигнал и смотреть T2?

Цифровое эфирное телевидение медленно, но уверено заменяет аналоговое телевидение. Вот в Украине уже с осени 2018 до весны 2019 года планируют полностью отключить аналоговое телевидение. Насколько мне известно, то в России так же планируют отключать аналоговое ТВ в начале 2019 года. И несмотря на то, что многие смотрят спутниковое ТВ, кабельное, или IPTV – многим жителям придется искать альтернативные варианты. Иначе телевизор в один момент просто перестанет работать и принимать сигнал. И вместо любимого телеканала мы увидим шипение телевизора.

Конечно же, вместо аналогового телевидения уже давно неплохо работает цифровое эфирное телевидение, которое каждый может смотреть абсолютно бесплатно (в России вроде как есть отдельный платный пакет). Для бесплатного просмотра доступны все популярные каналы, которые мы смотрели раньше. Более того, каналов стало больше, а качество картинки и звука намного лучше. В связи с переходом на T2, у многих появился вопрос, что нужно для приема цифрового эфирного телевидения. Как принимать сигнал T2 и какие устройства для этого нужны? Какой должен быть телевизор? Обязательно ли покупать T2 приставку (тюнер)? Какая антенна подойдет? Таких вопросов очень много.

Цифровое эфирное телевидение – что это, какие преимущества и в чем отличие?

Постараюсь объяснить все простыми словами. Эфирное телевидение, это то телевидение, которое передается с помощью сигнала, который транслируется с помощью телевышек.

Эфирное телевидение можно разделить на:

• Аналоговое. Старый формат, который сейчас уже активно отключают во многих странах. В том числе в Украине и России.
• Цифровое. Новый формат, который позволяет принимать и смотреть каналы в лучшем качестве. Цифровой формат менее чувствительный к помехам. Может транслировать большее количество каналов.

До недавней поры наши телевизор с помощью обычной антенны принимали аналоговое телевидение (возможно и сейчас принимают, если его еще не отключили в вашей стране). Так как технологии развиваются, то аналоговое телевидение уже просто устарело. Поэтому, уже давно начался плавный переход на цифровое телевидение формата DVB-T2.

DVB – набор стандартов цифрового телевидения. DVB-T – устаревший формат. DVB-T2 – новый формат.

У цифрового ТВ много преимуществ по сравнению с аналоговым. Первый и очень большой плюс – сжатие сигнала. Благодаря чему, увеличилось максимальное количество эфирных каналов, которые можно транслировать. Вместе с этим улучшилось качество изображения и звука, что просто необходимо для современных, больших телевизоров. Так же появилась возможность передавать информацию о телепередаче, информацию о следующих программах и т. д.

В зависимости от страны, трансляция каналов делится на пакеты. В Украине, например, можно бесплатно смотреть 32 канала в цифровом качестве. Это 4 пакета (мультиплекса) по 8 каналов. У меня, например, из-за плохого сигнала ловит только 2 пакета (16 каналов). В России есть два бесплатных пакета. В каждом транслируется по 10 каналов.

Как бы вариантов не много. Если мы хотим смотреть эфирное телевидение, то нам придется переходит на T2. Или же устанавливать спутниковую антенну, подключать IPTV, или кабельное телевидение. В селах и небольших городах, скорее всего остается только два варианта: спутниковое ТВ, или эфирное T2. Какое лучше – решать вам. Возможно, позже напишу статью на эту тему.

Что нужно для приема сигнала DVB-T2?

Возвращаемся к теме статьи – оборудованию, которое необходимо для приема цифрового эфирного телевидения.

• Либо телевизор с поддержкой DVB-T2.
• Либо специальная T2 приставка (тюнер).
• Антенна.

Здесь все просто. Если у нас старый телевизор, в котором нет встроенного тюнера с поддержкой формата DVB-T2, то нужно покупать отдельную приставку, которая будет принимать сигнал T2, обрабатывать его и передавать на телевизор готовую картинку. Саму приставку можно подключить практически к любому телевизору. Даже к «пузатому».

Телевизор с поддержкой DVB-T2

Возможно, ваш телевизор может принимать сигнал T2. В таком случае не нужно покупать отдельную приставку.

В наших странах телевизоры с поддержкой DVB-T2 начали появляться где-то примерно после 2012 года. Поэтому, если у вас телевизор куплен до 2012 года, то в нем вряд ли есть поддержка T2. Нужно смотреть характеристики и проверять. Информация о наличии поддержки DVB-T2 может быть указана на коробке, или в документации. Если там вы ничего не нашли, то просто наберите модель своего телевизора в поисковой системе, откройте какой-то популярный интернет-магазин (а лучше официальный сайт производителя) и посмотрите, какие цифровые стандарты поддерживает тюнер в вашем телевизоре.

Выглядит это примерно вот так:

Смотрим характеристики телевизора LG на официальном сайте (система вещания):

Или зайдите в настройки своего телевизора и в меню выберите настройку каналов (поиск). Он должен спросить у вас, какие каналы искать: цифровые, или цифровые и аналоговые. Перед этим скорее всего понадобится выбрать тип антенны: Кабель (DVB-C), или Антенна (DVB-T).

Вот если в настройках есть что-то о поиске цифровых каналов, то скорее всего есть поддержка T2.

Мне кажется, что возможен вариант, когда в телевизоре есть поддержка только DVB-T, а DVB-T2 – нет. Поэтому, лучше смотреть характеристики конкретной модели.

Для примера: настройках цифровых каналов на телевизоре LG.

T2 приставка для просмотра цифрового эфирного телевидения

Если телевизор не может напрямую принимать сигнал T2, то придется покупать специальную приставку. Многие называют ее ресивер. Это такая небольшая коробочка, которая подключается к телевизору. К приставке подключается антенна. Дальше выполняем несложную настройку (поиск каналов) и смотрим цифровое ТВ.

Таких приставок есть очень много. Есть даже отдельные интернет-магазины, которые продают только оборудование для приема сигнала T2. Продаются даже наборы для приема цифрового телевидения (приставка + антенна).

• Все эти приставки умеют принимать сигнал T2. Это как бы основная их задача.
• В большинстве ресиверов (даже в самых дешевых) есть USB-порт, в который можно подключить USB-накопитель и смотреть видео, фото, или слушать музыку.
• Функция записи эфирного телевидения.
• Есть много моделей, которые можно подключать к интернету (по LAN или Wi-Fi, обычно с помощью отдельного USB-адаптера). Это дает возможность смотреть видео на YouTube, или других сервисах. Смотреть IPTV, пользоваться браузером и т. д.
• Есть T2 приставки, которые работают на Android. Там уже доступен весь функционал этой операционной системы. С помощью такого устройства можно превратить свой обычный телевизор в Smart TV.

Отличий очень много. Нужно всегда внимательно смотреть и изучать характеристики конкретного ресивера. Я вот когда покупал T2 приемник, не разобрался во всех нюансах. Потом когда купил, выяснилось, что в телевизоре есть встроенный приемник T2. Ну ничего, позже к другому телевизору подключил. У меня, кстати, Strong SRT 8204. Вроде как один из самых бюджетных. Но ничего, работает.

Такую приставку можно подключить практически к любому телевизору. Если у вас старый телевизор, то приставку можно подключить с помощью кабеля «тройной тюльпан». Если на телевизоре есть HDMI, то конечно же нужно использовать для подключения HDMI-кабель. Качество изображения будет намного лучше. HDMI-кабель, как правило, нужно покупать отдельно.

Антенна для приема DVB-T2

Принимать цифровое эфирное телевидение можно практически любой антенной. Какая-то специальная антенна для этого не нужна. Можно без проблем использовать ту антенну, которая у вас установлена, через которую вы до этой поры смотрели аналоговое телевидение. Без проблем будет работать любая дециметровая антенна. Так называемая «польская антенна» для T2 так же подойдет.

Конечно, все зависит от того, насколько далеко от вас находится вышка и какой рельеф на вашей местности. Если вы живете в городе где установлена вышка, то скорее всего все будет работать даже без антенны. Но кусок проволоки, я думаю, понадобится. В таком случае можно использовать комнатную антенну без усилителя.

Если же вышка далеко, то понадобится антенна с усилителем. Или же придется ставить внешнюю дециметровую антенну для приема цифрового эфирного телевидения. Они так же бывают без усилителей, или с усилителями. В случае плохого приема возможно понадобится поднять антенну на мачту.

Обратите внимание, что если антенна с усилителем, то блок питания может не понадобится, так как большинство T2 приемников может подавать питание на антенну. Обычно, эта функция включается в настройках приемника. Нужно смотреть характеристики, или инструкцию. Возможно, в вашем ресивере такой функции нет.

Антенна должна быть правильно подключена и направлена строго в сторону вышки. Информацию по размещению передатчиков сигнала DVB-T2 в своей стране и регионе вы можете без проблем найти в интернете.

Выводы

Чтобы начать смотреть T2, обычно нужен только приемник. Так как антенна у вас скорее всего уже есть. Если у вас телевизор не очень старый (особенно, если в нем есть Smart TV), то возможно вам вообще ничего не нужно покупать. Проверьте, поддерживает ли ваш телевизор DVB-T2. Как это сделать, я уже рассказывал.

Если в телевизоре нет T2 приемника, то придется покупать приставку. Выбор большой, думаю, что-то подберете. Ну а дальше подключаем антенну и телевизор к приставке, и в настройках запускаем поиск каналов. Если каналы не найдены, то проверьте все контакты на антенне, направьте антенну в сторону вышки (посмотрев перед этим расположение вышки). Возможно, вам понадобится более мощная антенна, или усилитель.

Но у меня, например, все сразу заработало. Приставка нашла 16 каналов (2 пакета). Чтобы словить больше, нужно выносить антенну с чердака и устанавливать ее на мачту. Но мне и 16 каналов хватает. Их и так редко кто смотрит 🙂 Все смотрят Ютуб на телевизоре.

Обязательно оставляйте комментарии. Делитесь своим опытом и задавайте вопросы!

Как подать питание на активную ТВ антенну от цифровой приставки DVB-T2?

Наш эксперт Станислав Боуш Рассказывает:

Активная тв антенна отличается от пассивной тем, что внутри нее есть усилитель телевизионного сигнала.

В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов. То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится.  В активной антенне есть усилитель.  И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел.

УСИЛИТЕЛЬ — ВОТ ЧТО ПРЕВРАЩАЕТ ПАССИВНУЮ АНТЕННУ В АКТИВНУЮ!

В активной антенне есть усилитель.  И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 12 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 32 децибела.

Обычно это текстолитовая плата зеленого, красного или черного цвета. На фото такая плата усилителя. Черненькие букашки с четырьмя (или с тремя) ножками — это транзисторы. В этом случае — антенна активная с усилителем. А что будет, если не подать питание на антенну? В 90% случаев антенна превратится просто в кусок железа/алюминия/пластика.

Но бывают и платы без усилителя. Они согласуют антенну с коаксиальным кабелем. Иногда их называют симметризаторы. На них питание подавать не надо.

Итак, для того, чтобы усилитель работал, надо на него подать напряжение питания. В современные антенны питание 5 Вольт подается по центральной жиле кабеля. Антенные телевизионные сетевые адаптеры 12 Вольт медленно, но неуклонно уходят в прошлое (блоки питания антенны, которые втыкаются в розетку 220 вольт). Есть более современные решения. Гораздо более удобные.

А  как подать питание 5 вольт на антенну по антенному кабелю от ТВ приставки? Об этом Вы узнаете из статьи. Вот антенна, например, комнатная направленная активная, называется Т-3310 производство компании antenna.ru. При подаче питания, светится индикаторный светодиод.

Питание от тв ресивера (цифровой приставки) подать несложно. Во всех, абсолютно во всех ресиверах реализована функция включения питания антенны.

Для этого в меню ресивера надо найти пункт Питание антенны и переключить с ОТКЛ на ВКЛ. Вот так:

При этом на активной антенне светится светодиод. если он, конечно, есть.

Вот, собственно и все!

Таким образом, питание на активную телевизионную антенну ТВ цифровой приставки подать очень просто!

С вами был канал antenna.ru  и  наш эксперт Станислав Боуш!

Подписывайтесь, лайкайте, мы работаем для Вас!

Как установить антенну для цифрового телевидения

Как смотреть любимые каналы в отличном качестве и не тратить деньги на спутниковое или кабельное ТВ? Достаточно установить эфирную дециметровую антенну и цифровую приставку DVB-T2, и о помехах, характерных для аналогового вещания, можно забыть навсегда!

В большинстве развитых стран мира «цифра» является основным форматом телевизионного вещания. В России окончательно избавиться от приема «капризного» аналогового сигнала решили лишь в 2019 году. Стандартный пакет при установке антенны включает 20 каналов. Однако в ближайшем будущем этот список планируют пополнить.

Если за привычное кабельное или спутниковое ТВ абонентам приходится платить ежемесячно, то после установки цифровой антенны никаких других затрат не потребуется. Просто закажите антенну и приставку с необходимым дополнительным оборудованием, и комплект окупит себя уже через год!

В этом обзоре мы расскажем об основных особенностях нового формата вещания, а также дадим подробную инструкцию, как установить и настроить антенну использующуюся для приема эфирного цифрового ТВ. Для самостоятельного подключения не потребуется сверхъестественных усилий или специализированных инструментов. Зато экономия на вызове мастера станет приятным подспорьем для семейного бюджета.

Важные особенности цифрового ТВ

Аналоговое эфирное вещание всегда было синонимом низкого качества «картинки» и бесконечных помех.  Расширение сегмента телевизоров с большим экраном привело к тому, что качество изображения стало совершенно необходимым требованием. Именно для решения этой проблемы был разработан формат приема цифрового телевидения.

Раньше для просмотра любимых фильмов и передач, в более или менее приемлемом качестве, приходилось заказывать спутниковую «тарелку», тратить деньги на установку и регулярную абонентскую плату. Сейчас для этого достаточно недорогой приставки и антенны цифрового ТВ. А если учесть, что функционал большинства современных телевизоров уже поддерживает формат DVB-T2, вполне хватит одной недорогой дециметровой антенны.

Главные достоинства цифрового вещания:

• Улучшенное качество передачи изображения. Особенно, это заметно на больших экранах. «Картинка» идеально четкая, детализированная и лишенная даже минимальных намеков на помехи.

• Никаких искажений даже при слабом сигнале. Забудьте о «шумах», характерных для аналогового ТВ! Современная «цифра» даст одинаково качественное изображение как в большом городе, так и в отдаленной сельской местности.

• Бесплатное пользование. Никакой абонентской платы и затрат на настройку цифровой антенны. Все легко подключается самостоятельно при соблюдении простых инструкций.

• 20 стабильных базовых каналов в эфире (для аналогового телевидения относительно неплохого качества можно добиться лишь с 3-4 главными каналами). В обозримом будущем произойдет расширение пакета каналов. Так к 2019 году в Московской области транслируется уже более 30 телеканалов в стандарте DVB-T2

• Минимальная стоимость оборудования. Минимум в 10 раз дешевле любого комплекта спутникового ТВ!

• Поддержка большинства телевизоров последних годов выпуска. Если ваша техника относительно новая, ресивер не понадобиться! Достаточно знать, как настроить антенну цифрового телевидения.

• Смотреть «цифру» можно не только в городе, но и на даче в большом отдалении от ближайших телевышек.

• Максимально простая и быстрая настройка, с которой справится даже человек, не сведущий в современной технике!

Особенности цифрового ТВ в России

В плане развития телевизионных технологий Россия осталась позади большинства европейских государств. В развитых странах формат DVB-T2 давно стал основным, а аналоговое вещание и вовсе прекратило свое существование. В России эта необходимость назрела совсем недавно, но только в 2019 году произойдет полное переключение с аналогового на цифровое тв.

Теперь пару слов о доступных пакетах каналов или, как их принято официально называть, мультиплексах. Сегодня их 2, каждый из которых включает 10 каналов.

Какие каналы получит зритель после установки цифровой антенны?

В данный момент, их 20:

• Пакет 1: Первый, Матч ТВ, Культура, Россия-1, НТВ, Россия-24, 5 канал, ОТР, Карусель, ТВЦ.

• Пакет 2: Спас, Пятница!, ТНТ, Рент ТВ, Звезда, ТВ-3, Мир, Домашний, Муз-ТВ, СТС.

Важно учитывать, что содержание мультиплексов не является абсолютной константой и может регулярно меняться. Но даже при внесении дополнений любая аудитория всегда найдет в эфирном ТВ любимые каналы!

Какое необходимо оборудование для перехода на «цифру»

Выбор технического комплекта зависит от отдаленности телевышки и модели тв-приемника. С учетом этих факторов набор может состоять из:

• Дециметровой антенны для приема цифрового телевидения.

Она пригодится, если вышка далеко или на пути сигнала сложный рельеф (горы, леса, интенсивная городская застройка). Бывает уличного или комнатного исполнения. Для условий мегаполиса вполне подойдет устройство 2 типа. Уличные антенны с дополнительным усилителем необходимы для уверенного приема «картинки» в загородной местности.

Необходимо обратить внимание, что как таковой Цифровой Антенны не существует в принципе. Если говорить упрощенно, то это всегда обычная дециметровая антенна принимающая сигнал на высокой частоте. Затем этот сигнал поступает в цифровой приемник, который отделяет необходимый цифровой сигнал от высокочастотной составляющей, преобразует его в видео и звук, выводит через соответствующие выходы HDMI, композитный для подключения к телевизору. Исходя из этого можно понять, что рекламируемые именно цифровые антенны это Миф, которым разводят покупателей недобросовестные продавцы. Приобретая такую антенну, покупатель только потом понимает, что такое устройство сможет всего лишь принять сигнал, но для трансляции все равно понадобится или цифровая приставка, или телевизор со встроенным DVB-T2 тюнером. Теоретически, конечно, можно создать совмещенную антенну со встроенным тюнером. Даже проводились попытки поставлять такие антенны на наш рынок, но стоить такое устройство будет дороже, чем купить по отдельности.

Использовать антенны с усилителем имеет смысл только в крайних случаях, когда добиться иными способами ничего не удается. Собственно сам антенный усилитель предназначен для компенсации потерь сигнала в кабеле, при использовании его значительной длины. Усиливая полезную составляющую сигнала, он одновременно усиливает и помехи. Поэтому выделить, что полезное из нулевого, изначально принятого, сигнала, достаточно сложно. Кроме того, в сезон гроз вероятность того, что встроенный в антенну усилитель «накроется», стремится к 50%. А это означает, что минимум каждые пару лет Вам придется как «тарзан» лазить на крышу, снимать антенну, менять усилитель и тратиться вновь и вновь на его приобретение! Значительно больше пользы принесет покупка за те же деньги нормальной антенны с хорошим собственным, “пассивным”, коэффициентом усиления.

Здесь все предельно просто и логично: без телевизора настройка цифровой антенны не имеет смысла. Обратите внимание, что основная часть современных моделей оснащена встроенным DVB-T2 ресивером. Покупать отдельную приставку для него не надо.

• Цифровая приставка.

Если телевизор не оснащен ресивером с завода, придется приобрести отдельное устройство. В каталоге Сатопторга вы найдете достойный выбор приставок от 840 руб.

Как правильно установить и настроить цифровую антенну?

Чтобы эфирная антенна могла принимать цифровой сигнал на телевизор, нужно внимательно отнестись не только к ее выбору, но и к грамотной установке. Предлагаем несколько рекомендаций для моделей всех типов.

Наружная антенна

Уличную антенну важно надежно закреплять на крыше, специальной мачте или дереве, и направлять в сторону ближайшей телевышки. Чтобы ветер не смог развернуть антенну в другую сторону, следует использовать прочные кронштейны. Также необходимо учитывать, что сразу после первоначального монтажа вам потребуется тонкая настройка с возможным изменением положения для лучшего приема сигнала. Поэтому намертво закреплять конструкцию нужно только после окончательной установки с поиском доступных каналов.

Комнатная антенна

Комнатная антенна устанавливается проще и быстрее уличного аналога, не требует сложных манипуляций с креплениями и подстройкой. Достаточно поставить ее на подоконник и развернуть в сторону базовой станции. Единственное важное условие – антенна должна располагаться вдали от других источников сигнала (радио, Wi-Fi роутера и др.). Оптимальное расстояние для корректного приема «цифры» — 1,5 — 2 метра.

Несколько общих советов

• Не торопитесь покупать антенны с усилителем. В большинстве случаев для уверенного приема сигнала достаточно приобрести хорошую дециметровую модель. При установке комнатного варианта попробуйте ее покрутить или поискать более подходящее положение. Не получилось? Тогда есть смысл приобрести более дорогой аналог со встроенным усилителем. Но еще лучше вынести антенну за пределы помещения на стену или крышу.

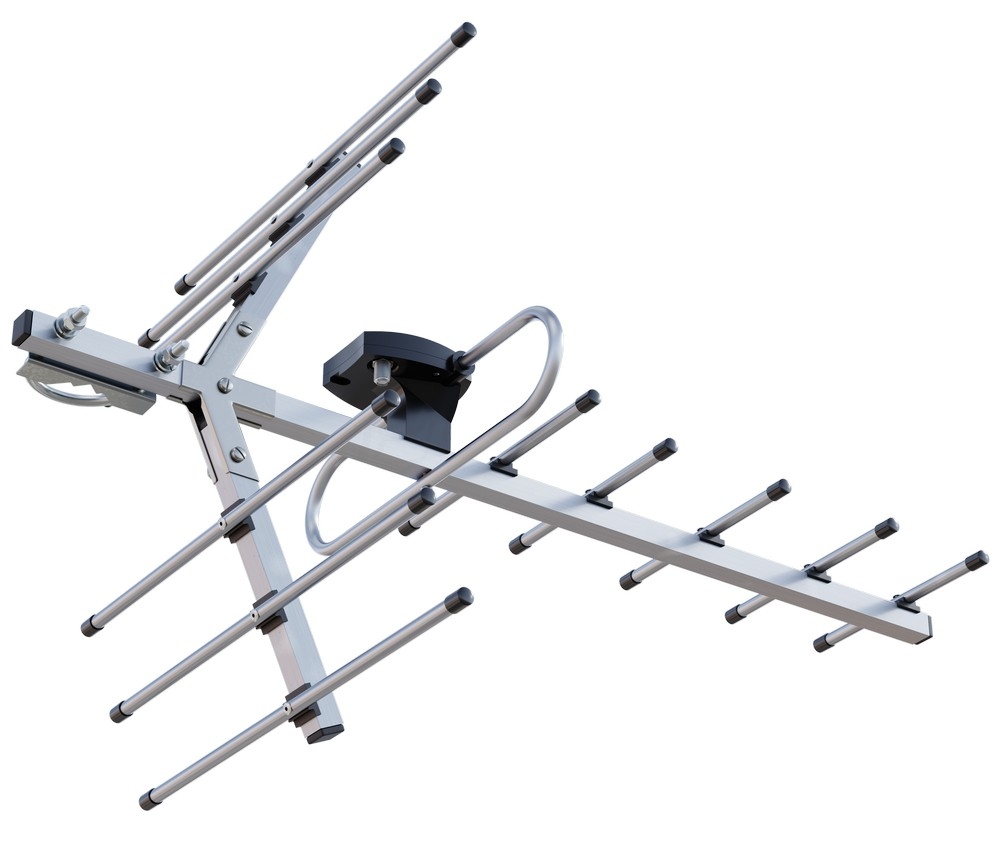

• Мы рекомендуем использовать антенны типа “волновой канал” или “двойной ромб” они же “ антенны Харченко”.

Первые — узко направленного типа и обладают максимальным пассивным коэффициентом усиления. Используются на расстояниях от 50 км. Ближе, конечно, тоже можно. Но они требуют точной направленности на вышку и плохо ловят “отраженный” сигнал.

Вторые — широконаправленного типа. Лучше устанавливать до 50 км. Но работают и на большие расстояния. Не требуют точной юстировки относительно передающей вышки. Идеальны для городской местности с высокоэтажной застройкой, так как отлично ловят отраженный сигнал, а в таких условиях разместить антенну с прямой видимостью транслирующей вышки практически нереально.

Логопериодические антенны мы в своем ассортименте не поддерживаем, в сило того, что они уступают «волновому каналу» по собственному усилению, если сравнивать модели одинаковых габаритов.

• Не знаете, как подключить антенну к телевизорам в разных комнатах? Для нескольких устройств обязательно надо использовать уличную антенну. Если приемников и комнат более трех, то стоит потратиться на усилитель сигнала или поставить еще одну антенну, разделив сигнал между приемниками.

• Постарайтесь избежать ситуаций, когда на пути сигнала возникают естественные преграды или «экраны». Это могут быть многоэтажные дома (загораживающие вышку), пространство под металлическими крышами или близко расположенные высоковольтные линии

Как подключить телевизор к антенне?

Если ваш тв-приемник имеет встроенный DVB-T2 модуль, необходимо:

• Отыскать на задней части телевизора вход для внешних приемников. Чаще всего обозначается как Ant In.

• Вставить шнур от антенны в указанный вход (делать это следует при отключенном ТВ).

• Зайти в настройки и активировать дополнительное оборудование (цифровой тюнер).

• Запустить автоматический поиск доступных каналов.

• После этих нехитрых действий у вас появится доступ к стандартному мультиплексу с 20 каналами.

Если кроме антенны и телевизора используется цифровой ресивер:

• Кабель от усилителя или антенны присоедините к разъему на приставке (располагается на тыльной стороне).

• Подключите ресивер к ТВ при помощи HDMI-кабеля (для новых моделей) или шнура с классическим штекером типа «тюльпан» (для старых). Во втором случае, это 3 разъема красного, белого и желтого цвета. Один из них необходим для подключения видеосигнала, два другие – для звука.

• В настройках телевизора найдите источники внешнего сигнала и укажите нужный (AV или HDMI).

• Далее автопоиск каналов, пара минут ожидания, и можно наслаждаться просмотром!

Пара слов в заключение

В нашем обзоре мы рассказали, как установить и настроить цифровую антенну, а также сделали краткий экскурс в возможности современного DVB-T2 телевидения. Теперь получить свои 20 каналов в формате HD сможет каждый! Чтобы заказать приставки, усилители и другие комплектующие для качественного цифрового ТВ, рекомендуем заглянуть в каталог «СатОптТорг»!

Цифровое телевидение «Antenna short» в некоторых приставках D-Color, BBK и других на MStar

Для начала напомним как убрать «Antenna short», «Antenna Overcurrent!!!», «Warning: LNB short!», «Перегрузка антенны», «Antenna Overload» — сообщения о перегрузке (замыкании) антенны — у любых приставок:

1. Отключить антенну от приставки.
2. Отключить приставку из розетки.
3. Включить приставку.
4. Отключить в меню пункт типа «Питание антенны».

Пункт «Питание антенны» надо включать только для Активных антенн, не имеющих своего источника питания.

Не надо включать — для пассивных и активных антенн со своим источником питания.

К сожалению, в отдельных моделях D-Color, BBK, OLTO, Sky Vision на процессоре MStar даже после выдёргивания антенны, сообщение Antenna short остаётся на экране. Т.е. заклинило. Пультом можно только выключать/включать приставку.

Некоторые сталкиваются с этим сразу же после покупки, ошибочно включив пункт Питание антенны:

Если приставка ещё на гарантии, то с документами — обратиться в Сервис D-Color или к продавцу (у значительной части торговых марок — нет Сервис-центров).

Абсолютное большинство приставок на MStar при замыкании антенны вообще не выводят никаких сообщений (их нет даже в прошивке), поэтому всё — молча (в отличие от других процессоров), и только зайдя в меню можно обнаружить, что пункт Питание антенны стал Откл.

Далее — 2 наиболее простых способа как это сообщение убрать, если гарантия уже закончилась.

Конечно, до этого вы уже попробовали основной способ, описанный в самом начале.

1. Нажать кнопку EXIT (чтоб убрать окно «Antenna short») и затем сразу же нажать кнопку MENU, чтобы попасть в меню:

Затем снова нажимать EXIT и сразу > стрелка вправо, чтобы дойти до 3 значка Поиск.

Потом всё также нажимая EXIT и стрелка вниз, дойти до пункта Питание антенны (или Питание антенного усилителя):

Затем снова нажимать EXIT и сразу > стрелка вправо или < стрелка влево — Отключить.

Нельзя нажимать кнопки пульта одновременно. Только поочередно, но быстро: нажали/отпустили EXIT — убралось окно «Antenna short» и затем сразу же нужную кнопку.

В приставках с кнопками на передней панели CH+/CH- также можно спускаться вниз с помощью них, они не блокируются.

Всё это требует терпения и определенной сноровки, у некоторых людей уходит до 2 часов.

Поэтому, желательно, предоставить это более молодому поколению.

Другой способ гораздо более простой, но действовать надо аккуратно.

2. Кратковременно подать напряжение +3.3В − +5В — на антенный вход приставки:

Окно «Antenna short» уйдет, сразу же зайти в меню и Отключить пункт Питание антенны.

В качестве источника — любой адаптер питания с напряжением +3.3В − +5В:
его − прикоснуться — к корпусу антенного входа, а + — к центральному контакту.

В комментарии укажите точную модель приставки, у которой выскочило подобное сообщение, и удалось убрать одним из указанных способов.

Оцените публикацию

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 22 Янв 2020 | Постоянная ссылка на страницу: http://dvbpro.ru/?p=27717

Как настроить антенну цифровой приставки DVB T2 — Евгений Васильев — Хайп

С переходом на цифровой стандарт телевещания DVB T2 актуальной стала покупка телевизора или тюнера, способного принимать такой сигнал. Но, помимо приемника, большую роль играет и антенна. Если аналоговые каналы в городах нередко ловились буквально на гвоздь, вставленный в гнездо кабеля, то с цифрой так не получится.

Из-за повышенных требований к качеству сигнала многих интересует, как настроить антенну цифровой приставки DVB T2 для уверенного приема. Ведь с плохой или неправильно выставленной антенной в месте, где аналог снежит или отображается в ч/б, но показывает, цифру поймать зачастую не выходит. Эта статья поможет настроить цифровую телевизионную антенну и принимать каналы на любую приставку или современный ТВ.

Какая антенна нужна для цифровой приставки DVB T2

Для приема цифровых каналов требуется обычная антенна, рассчитанная на прием волн дециметрового диапазона. Ведь мультиплексы вещают на близких частотах, разница лишь в кодировании сигнала и в том, что теперь на одной частоте транслируется не один канал, а целый пакет. В зависимости от удаленности передатчика и жилищных условий можно использовать как наружную, так и комнатную модель. Для уличного монтажа подходят устройства вроде РЭМО BAS-1159-P Орбита-19.

Комнатные модели рекомендуется использовать только при проживании недалеко от ретранслятора, желательно в многоэтажном доме. В иных условиях добиться уверенного приема телеканалов с них окажется нелегко.

Частично решают проблему активные устройства с усилителем вроде Selenga 104A. Но если вышка далеко, рельеф местности сложный, а застройка плотная, то и они нередко бессильны.

Для наиболее уверенного приема цифровых каналов в DVB T2 рекомендуется использовать наружную антенну с активным усилителем, установленную на крыше многоэтажки или поднятую на мачте. Настроить ее для получения устойчивого сигнала проще всего. Среди доступных моделей такого типа можно выделить Locus Меридиан 07AF Turbo.

Настройка антенны цифровой приставки T2: инструкция

Чтобы настроить антенну цифровой приставки DVB T2, нужно посетить сайт интерактивной карты ЦЭТВ. Он поможет определить местонахождение ближайших ретрансляторов. Далее для настройки нужно выполнить следующие действия:

• Найти на карте свой населенный пункт и вышки ретрансляторов, расположенные ближе всего.

• Определить расположение вышек на местности относительно места нахождения жилья. Можно использовать для этого интерактивную карту, кликнув по точке расположения дома. В таком случае система укажет азимут направления на ретрансляторы по компасу.
• При наличии в примерно одинаковой доступности нескольких передатчиков оценить рельеф местности, плотность застройки, перепад высот в направлении от точки установки до вышек.
• Выбрать ретранслятор, расположенный наиболее удачно. Качественному приему будет способствовать отсутствие высоток и холмов на воображаемой прямой между домом и передатчиком.
• Направить антенну на выбранную телевышку, чтобы воображаемая прямая, проходящая ее по продольной оси, направлялась в точку расположения ретранслятора.
• Посмотреть по карте, на каких частотных каналах вещают мультиплексы DVB T2. Например, для Москвы это каналы 24 (498 МГц) и 30 (546 МГц).
• Запустить на приставке или телевизоре ручной поиск каналов в указанных диапазонах, проверить уровень сигнала. Узнать больше о настройке самой цифровой приставки DVB T2 поможет эта статья.
• Если прием сигнала хороший – окончательно закрепить антенну в точке установки. Если он недостаточный – попытаться настроить углы направления и наклона, изменяя их в небольших пределах и пытаясь поймать наилучшие показатели качества.

При использовании антенны DVB T2 с активным усилителем ее нужно запитать, иначе ничего настроить не выйдет. Некоторые модели используют для этого отдельный блок питания, подключаемый к антенному штекеру. Если БП нет – нужно подать напряжение на усилитель, активировав соответствующую опцию в меню настроек приставки или телевизора.

Если все действия выполнены правильно, антенна установлена в верном направлении – можно приступать к приему цифрового телевидения. Если добиться уверенного приема не получается – стоит поэкспериментировать, поднимая устройство выше, устанавливая его в новом месте или направляя на другую вышку ретранслятора.

Как к одной антенне подключить несколько приставок DVB-T2

Как к одной антенне подключить несколько dvb t2 приставок?
К одной антенне можно подключить большое количество цифровых эфирных приставок. В зависимости от количества приставок и их расположения для этих целей применяются различные схемы подключения.

• Схема подключения к пассивной антенне двух DVB-T2 приставок.

• Схема подключения к пассивной антенне трех DVB-T2 приставок.

• Схема подключения двух приставок через петлевой выход ресивера 1 (приставки).

• Подача питания + 5В с приставки на активную антенну

• Схема подключения к активной антенне двух DVB-T2 приставок.

• Принцип работы делителя с проходом питания.

Подключение цифровых приставок к пассивной антенне

Рис.1. Схема подключения к пассивной антенне двух DVB-T2 приставок

Рис.2. Схема подключения к пассивной антенне трех DVB-T2 приставок

Рис.3. Схема подключения двух приставок через петлевой выход ресивера 1 (приставки)

Вторую приставку, ресивер 2, можно подключить к антенне через петлевой выход ресивера 1. Питание на активную антенну подается с ресивера 1.
Какой вариант подключения из предложенных выбрать? Наверное, все определяется условиями разводки телевизионного кабеля в доме или квартире.

Подключение цифровых приставок к активной антенне

Рис.4. Подача питания с приставки на активную антенну

Внимание! Подключение к цифровой приставке антенн, оборудованных антенным усилителем с напряжением питания более 10 В, даст отрицательный эффект. Подключение к приставке, с активированным антенным питанием, антенн без усилителя, а только с согласующим устройством, может вывести приставку из строя.

Рис.5. Схема подключения к активной антенне двух DVB-T2 приставок

Принцип работы делителя с проходом питания

Спутниковый делитель по постоянному току имеет диодную развязку

Рис.6. Схема питания усилителя постоянным током от приставок

(для просмотра аналогового и цифрового вещания)

Аналоговые телевизоры могут принимать сигналы цифрового телевидения (DTV) с помощью «блока цифро-аналогового преобразователя», который можно приобрести в розничных магазинах. Если вы хотите смотреть эфирные программы с помощью антенны (например, «кроличьи уши» на телевизоре или антенны на крыше) со станций, которые вещают в цифровом формате (например, станции с полной мощностью), станции и , которые аналоговое вещание (например, маломощные станции класса А или ТВ-переводчики) следует выбрать один из следующих вариантов:

Вариант 1. Приобретите конвертер с возможностью «сквозного аналогового подключения» и установите его, используя наше «Базовое руководство по настройке».

или;

Вариант 2: Купите любую конвертерную коробку и используйте любую из следующих настроек.

Настройка №1: Ваш телевизор имеет порты «Аудио / Видео» (A / V In):

Принадлежности: Вам понадобится аналоговый телевизор, антенна, которую вы использовали (в помещении или на улице), и коаксиальный провод, который в настоящее время соединяет вашу антенну с телевизором (как показано на рисунке справа). Ваш новый конвертер будет поставляться со вторым коаксиальным проводом, набором аудио / видео кабелей (три провода с красными, белыми и желтыми вилками) и пультом дистанционного управления.Если у вас их еще нет, вам также необходимо приобрести третий коаксиальный провод и 2-полосный разветвитель. Перед тем, как начать, вы должны отключить телевизор от сети.

Настройка № 2: Ваш телевизор имеет только порт «Antenna In»:

Принадлежности: Вам понадобится аналоговый телевизор, антенна, которую вы использовали (в помещении или на улице), и коаксиальный провод, который в настоящее время соединяет вашу антенну с телевизором (как показано на рисунке справа). Ваш новый конвертер будет поставляться со вторым коаксиальным проводом и пультом дистанционного управления.Если у вас их еще нет, вам также необходимо приобрести три дополнительных коаксиальных провода (всего пять), 2-полосный разветвитель и переключатель A / B. Перед тем, как начать, вы должны отключить телевизор от сети.

• Если ваш Converter Box включает в себя «универсальный пульт дистанционного управления» или у вас уже есть собственный универсальный пульт дистанционного управления, следуйте инструкциям, прилагаемым к Converter Box, чтобы запрограммировать пульт для работы как с телевизором, так и с Converter Box.
• Инструкции по подключению конвертера к другим компонентам, таким как видеомагнитофон или DVD-плеер, см. На сайте www.fcc.gov/digital-television или свяжитесь с FCC, позвонив по телефону 1-888-CALL-FCC (1-888-225-5322) или 1-888-TELL-FCC (1-888-835-5322) TTY.

Распечатать

(для просмотра аналогового и цифрового вещания) (pdf)

антенн с телевизионными приставками FTA, антеннами DTH, телевизионными антеннами, в Чихали, Пуна, Kale Enterprises

Описание продукта

Компактные антенны с приставками FTA очень эффективны в работе и легко доступны на рынке по более низкой цене.

Характеристики:

• Эффективная работа

• Широкий диапазон

• Всепогодный

• Надежный

• Безопасный от электричества

Заинтересовал этот товар? Получите актуальную цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 2002

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Производитель

Количество сотрудников от 11 до 25 человек

Годовой оборот2–5 крор

Участник IndiaMART с марта 2010 г.

Чтобы клиенты могли положиться на нас, наша фирма Narayan Lambodhar Behera & Associates предлагает высококачественные встроенные продукты на национальном рынке. Наша фирма является надежным производителем приспособлений и приспособлений , ленточного конвейера с большим углом, пневматической системы, станка SPM, прессового инструмента, антенн для тарелок с приставкой FTA и подъемно-транспортного оборудования . Кроме того, мы являемся ведущим поставщиком услуг Fabrication Service и Automation Solutions. Наши услуги включают Услуги тяжелого промышленного производства, и многие другие. Эти предлагаемые продукты основаны на передовых технологиях и подготовлены под руководством проницательных квалифицированных профессионалов. Эти продукты устойчивы к повреждениям и легко доступны на рынке по доступной цене. Клиенты могут использовать эти продукты во многих технических спецификациях.
