Мощный генератор высокого напряжения своими руками

Всех приветствую в сегодняшней статье мы рассмотрим как можно сделать высоковольтный генератор напряжения на ТВС и на микросхеме NE555. Схема очень простая но довольно крутая.


На эту тему у меня есть видеоролик буду благодарен если вы его посмотрите и оцените его лайком и комментарием.

Для начала что нам потребуется найти так это ТВС я буду использовать ТВС — 110ПЦ15 впринципе подойдёт любой трансформатор но этот довольно таки распространённый. Высоковольтную обмотку мы ищем мультиметром. Если у вас точно такой трансик то один вывод находиться сразу на катушке, а второй провод в изоляции найти его совсем не сложно. Также возле него есть умножитель напряжения его мы тоже берём сегодня он нам понадобятся.
Конечно если у вас нету такого трансформатора то вы можете его намотать самостоятельно. Если вы хотите чтобы я снял про это видео то пишите в комментариях скорее всего сделаю, конечно если вам это надо.

ТВС имеет расшифровку а именно:
1. Т — трансформатор
2. В — высоковольтный
3. С — строчный


В принципе можно взять и ТДКС, умножитель уже у него встроенный сразу но дуга будет поменьше. Всё же лучше найдите ТВС.

На нем толстым проводом мотаем 10 — 12 витков, можете мотать в любую сторону. Также можно экспериментировать с витками но не надо мотать слишком мало витков так как транзистор может выйти из строя.

После того нам надо подумать какую схему мы будем паять. Я выбрал довольно хорошую и стабильную схему на 555 таймере. В Интернете гуляет ещё одна схема на двух полевых транзисторах она в разы мощнее но к сожалению она почему-то не запускается у меня. А схема на 555 таймере запустилась сразу.

А вот и сама схема. Да я знаю что она нарисована в другую сторону мне получилось только так. Деталей совсем не много и должна запуститься. Как я раньше писал в качестве генератора у нас выступает микросхема NE555. Найти её совсем не сложно, причём она довольно таки дешёвая. Также пару резисторов и конденсаторов. Раскачивать схему у нас будет полевой транзистор IRF3205 выпаял я его из платы от старого неработающего бесперибойника. Но вы можете и купить его на том же самом Али. Но будьте внимательны так как там много, очень много подделок. Также идеально подойдёт сюда IRFZ44N они тоже довольно таки популярны.

Паять всё я буду на макетной плате. Если что берите макетки зелёного цвета, коричневые намного хуже, они воняют и контакты отпадают при небольшом перегреве. Но более презентабельно будет сделать это всё на печатной плате но схема очень проста поэтому это лишнее.

Конечно со стороны пайки там полный треш но на самом деле всё надёжно, просто визуал не очень. Но я надеюсь мы закроем на это глаза.

Первичную катушку можно подключить к схеме любой стороной. Со схемой мы разобрались теперь нам надо задуматься над питанием. Советую брать обычный трансформатор, диодный мост и конденсатор. Не желательно брать импульсные блоки так как они могут сгореть и довольно таки быстро. Дело в том что схема довольно таки шумная. Или если вы хотите всё же запитывать от импульсного бп то лучше сделать фильтр по питанию обычный дросель и пару больших конденсаторов желательно плёнка. Я не использовал никаких фильтров по питанию но теперь у меня вентилятор крутится постоянно, а раньше он крутился только от температуры.

Схема у меня запустилась с первого раза и без никаких проблем. Она работает довольно стабильно, на холостом ходу схема потребляет ток 4 А. Вы могли заметить что у меня на макетке есть переменный резистор на 10 кОм, а на схеме его нету.

Вместо резистора на 1 кОм я поставил переменника и этим я могу регулировать скважность и дуга после твс была тоже разной. При большом сопротивлении резистора дуга была тонкой и длинной и был противный писк, а при маленьком сопротивлении дуга была жирной и довольно таки горячей что аж плавила медь.
Но схема употребляла большую мощность. Также после съёмок я экспериментировал со схемой и могу сказать что можете поставить конденсатор не на 10 нФ а лучше поставьте на 5 нФ с ним схема работала лучше дуга была жирнее.

Также эту схему можно переделать так чтобы дуга из ТВС пела надо всего лишь на 5 ногу микросхемы подцепить конденсатор на 100 нФ и дуга должна издавать звук. Я планирую на эту тему снять видео ролик. На холостом ходу схема потребляет ток 4 А, но его можно снизить всего на всего надо покрутить резистором но дуга будет тонкой и не будет жёлтого оттенка, то есть она будет холодной. Но никто не сказал что она не будет жечь кожу с этим она справляется хорошо.


УЧТИТЕ что схема греется и довольно таки хорошо. Я использовал радиатор от старого процессора он сюда подходит хорошо. Также между транзистором и радиатором я намазал термопасту. Но всё же по заявкам одного человека лучше транзистор припаять к радиатору. И ещё мне интересен режим работы схемы там есть шим регулятор но в тоже время схема греется как утюг.

ТВС и схему желательно на чем-то закрепить я выбрал фанеру. Макетку я прикрепил на два болтика, а трансформатор я приклеил на термоклей. Конечно не самый лучший вариант но на моё удивление держится всё хорошо.

Но хочется немного экшена давайте повысим напряжение в разы. Помните я писал что возле трансформатора есть умножитель вот сейчас мы его берём и подключаем по этой схеме ниже.

Не забудьте про резистор на 220 Ом его мощность должна быть от 2 до 5 Вт. Резисторы помельче перегорали как предохранители. Умножитель я тоже прилепил на термоклей, но там есть отверстие под винтик.

Разряды стали реально большими и громкими но после умножителя напряжение уже постоянное и довольно опасное. У меня разряды доходили до 8 — 9 см. Схему можно конечно ещё и доработать, а именно сделать отдельное питание схемы и полевик тоже запитать от более высокого напряжения плюс с выхода 555 таймера на полевик можно поставить драйвер с двух транзисторов. Схема должна получиться реально мощной, но и ток тоже будет тоже хороший.


Хочу предупредить вас о том что не желательно держать высоковольтные провода голыми руками так как вас может ударить током. Возьмите какую-то деревяшку сухую и уже в ней примотайте провод, так будет намного лучше и безопасней.

Данная схема может казаться для вас игрушкой в принципе да, но с данным генератором можно сделать люстру Чижевского кому интересно можете найти информацию в интернете. Также можно проводить много интересных экспериментов.

Если вам нравятся эксперименты с высоким напряжением то пишите в комментариях буду делать ещё подобные ролики и статьи. Не забываем посмотреть видео оно сверху и довольно интересное. На этом всё пока.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Простой высоковольтный преобразователь своими руками всего из трех деталей. _v_







Тема: как сделать, спаять схему для получения высокого напряжения самому.



Тема о различных устройствах, повышающих напряжение до величин свыше 1000 вольт весьма популярна. Эти высоковольтные преобразователи можно использовать для таких целей как электрические зажигалки, ионизаторы воздуха, источники питания для газоразрядных ламп, электрошокеры, различные светящиеся шары (внутри которых играют молнии) и т.д. И вовсе нет особой необходимости в том, чтобы собирать преобразователь высокого напряжения по какой-то сложной схеме. Допустим я сделал очень простой вариант такого устройства, которое содержало в себе всего три детали: трансформатор с ферритовым Ш-образным сердечником, полевой транзистор и резистор.





В этой схеме простого высоковольтного преобразователя, что был собран своими руками, основные силы уходят на намотку повышающего трансформатора. Сам трансформатор был снят с платы обычного компьютерного блока питания. Также такие трансформаторы можно найти в различной современной технике, где имеются блоки питания с высокочастотными преобразователям.

Либо его можно просто купить на радиорынке, цена относительно низкая.



Магнитопровод такого высокочастотного трансформатора должен быть из феррита (подойдет любая марка). У меня нормально работал этот преобразователь на трансформаторе Ш-образной формы (должна подойти и П-образная форма), в то время как на круглом сердечнике схема не запускалась. Размеры трансформатора в большей степени зависят от того провода, что будет намотан на магнитопровод (диаметра, количества витков, изоляционных слоев между обмотками). Допустим свой первый трансформатор я намотал до полного его заполнения, а в итоге оказалось, что было недостаточным количество витков во вторичной обмотке. Пришлось брать трансформатор чуть больших размеров. Что касается мощности таких высокочастотных трансформаторов, то ее скорее можно назвать резиновой. То есть, электрическая мощность, которую можно получить из подобного транса, напрямую зависит от рабочей частоты тока, что подается на входные обмотки. Повышая только лишь частоту тока, оставляя размеры трансформатора прежними, можно увеличивать его общую мощность.









Если вы сняли с устройства, достали где-нибудь подходящий трансформатор с ферритовым сердечником то его нужно будет перемотать. Обычно магнитопровод этих трансов между собой склеен. Банальные попытки просто соединить сердечник путем механического воздействия (отковыривать ножом, отверткой и т.д.) в большинстве случаев приводят к раскалыванию феррита. Правильнее будет сначала имеющийся трансформатор опустить на полминуты в кипящую воду. После этого сцепление клея ослабевает и части ферритового сердечника легко отсоединяются друг от друга без повреждений.



Теперь что касается самой перемотки трансформатора под наш самодельный высоковольтный преобразователь. Итак, первичная обмотка содержит 8 витков с отводом от середины (диаметр провода около 0.8-1,5 мм). Ее проще наматывать шиной из нескольких проводов, допустим берем 6 проводов диаметром по 0.4 миллиметров каждый. Все эти провода аккуратно и равномерно наматываем на каркас трансформатора. Мотаем 4 витка. Далее выходящие концы этих проводов разделяем по 3 штуки, спаивая их между собой. В общем получается что мы имеем первичку, состоящую из двух проводов, каждый из которых имеет 4 витка, а каждый провод состоит из трех жил, соединенных параллельно между собой. Начало одной (любой) первичной обмотки соединяем с концом другой первичной обмотки. Это соединение и будет отводом от середины, образуя среднюю точку.



Для изоляционного отделения обмоток можно использовать ленту обычного скотча. Намотали первичную обмотку, нанесли изоляционный слой в несколько витков. Поверх первичной начинаем мотать вторичную, повышающую обмотку высоковольтного трансформатора. Также отделяем слоем скотча. К примеру, один слой вторичной обмотки содержит у меня по 200 витков, после чего изолирую одним витком скотча. Далее мотаю следующий слой в 200 витков. Всего вторичная обмотка должна содержать около 1600 витков провода 0,1 мм. Это получается 8 слоев по 200 витков каждый. Следим, чтобы витки различных слоев были отдалены друг от друга на некоторое расстояние (примерно 0. 4 мм), что уменьшает вероятность электрического пробоя.





После завершения намотки вставляем в каркас части ферритового сердечника. Для их фиксации достаточно обмотать несколькими витками ленты скотча. Вот и все, наш высоковольтный трансформатор готов. Теперь осталось к нему припаять полевой транзистор и резистор. Подсоединяем питание. В моем случае высоковольтный преобразователь хорошо начинал работать от напряжения 5 вольт. Просто сам полевой транзистор, который я поставил, имеет пороговое напряжение 2-4 вольта. Путем подбора полевых транзисторов (имеющих другие пороговые напряжения) можно уменьшить величину питающего напряжения, к примеру, запитать схему от обычного литиевого аккумулятора, получив в итоге компактную электрическую зажигалку для газа.





P.S. В моем случае при напряжении питания в 5 вольт схема высоковольтного преобразователя, что сделан был своими руками, потребляла ток 0,5 и более ампер. Полевой транзистор начинал греться. Следовательно, чтобы избежать его чрезмерного перегрева к нему нужно прикрепить небольшой охлаждающий радиатор. Так что после сборки данной схемы обратите внимания на нагрев транзистора, при необходимости установите радиатор подходящих размеров.



Cхема высоковольтного преобразователя напряжения | 2 Схемы

Всем привет. Целью этого проекта было создание генератора высокого напряжения, а по совместительству индукционного нагревателя значительной мощности, причём использоваться должна была очень простая схема и легкодоступные компоненты. Многие новички ищут способ эффективного увеличения мощности обычных двухтранзисторных ZVS и эта публикация в этом поможет.

Инвертор от Mazzilli, известный как «ZVS», пользуется популярностью среди любителей HV благодаря своей простоте и эффективности. Схема, которую здесь представляем, — ее модификация, чтобы передавать больше мощности.

Что касается теоретического описания работы инвертора, ему уже посвятили в интернете довольно много статей, которые всесторонне объясняют как теорию, так и практику.

Схема принципиальная ZVS преобразователя

Схема высоковольтного преобразователя на импульсных трансформаторах

Как видите, для удобства всё было разделено на два модуля. Такой подход позволяет легко подключать различные трансформаторы вместе с оптимально подобранными резонансными емкостями.

  1. Первый модуль — это драйвер с источником питания. Он имеет правильную электронику инвертора, а также встроенный выпрямитель и фильтр, который позволяет напрямую подключать устройство к сетевому трансформатору. Здесь использованы транзисторы IRFP260 и массивные дроссели с высоким током насыщения, что гарантирует надежную работу инвертора даже с высокой мощностью. Большой электролитический конденсатор видимый на фото, используется для фильтрации источника питания, он на 10000 мкФ 250 В. Это кажется нелогичным, но выбрали его из-за очень низких ЭПС и больших номинальных токов, что весьма важно в таких системах.
  2. Второй модуль состоит из двух параллельно подключенных строчников с резонансной батареей конденсаторов. Обе обмотки имеют по 8 витков, а резонансная батарея состоит из нескольких конденсаторов общей емкостью около 2,4 мкФ. Это позволило уменьшить импеданс резонансной цепи за счет увеличения количества мощности до уровня, на котором основным ограничением была текущая эффективность подачи всего сетевого трансформатора. Оба трансформатора (ТВС) практически идентичны, что очень важно — требуется даже распределение нагрузки, иначе инвертор может выйти из нормальной генерации, что приводит к сжиганию транзисторов.

Обмотка образована скручиванием 16 эмалевых проводов 0.4 мм, а затем обертыванием всего изоляционной лентой для механической защиты. Это значительно уменьшает скин-эффект и связанные с ним потери — ранее использовались обмотки, выполненные из обычных толстых проводов, под нагрузкой они нагреваются до температуры, при которой изоляция начала дымить. Эти же лишь немного теплые, даже после долгой работы схемы.

Испытания преобразователя в действии

Инвертор способен выдерживать 10 минут непрерывной работы, после чего трансформаторы начинают требовать охлаждения. Транзисторы не нагреваются слишком сильно — радиаторы остаются почти холодными. Большая часть тепла выделяется на выпрямителе моста, который может неплохо нагреваться — на нем тоже большой радиатор.

Инвертор способен выдавать большие разряды благодаря значительной эффективности тока. Максимальная длина растянутой молнии составляет чуть более 20 см.

Также покажем сигналы осциллограмм: Первый это синусоида на LC-схеме без зажженной дуги. Последний скриншот показывает последовательность импульсов на одном из полевых ключей.

Индукционный нагреватель железа

Эта схема, как и любой такой резонансный преобразователь, может использоваться как небольшой индукционный нагреватель металлов. Чтобы сделать это, просто соберите индуктор в виде небольшой катушки, соединенный параллельно с резонансной батареей конденсаторов емкостью 2-4 мкФ. Вот как выглядит нагрев металла:

О транзисторах для генератора

IRFP260 — типичный выбор для этого типа инвертора. Данная схема питается от 27 В переменного тока, что означает около 36 В постоянного тока после выпрямления и фильтрации. Их применение гарантирует стабильную работу до 50 В постоянного тока, вы конечно можете повышать вольтаж еще дальше, но это рискованно.

Что касается транзисторов IRF740, они подходят только для меньших мощностей из-за небольших Id и больших Rds, что подразумевает меньшую силу тока и намного более высокие потери. IRFP260 имеет значительно меньшие Rds и большую предельную мощность рассеивания тепла, поэтому он обеспечивает большую текущую долговечность и меньшие потери проводимости. Их можно купить в большинстве интернет-магазинов или на Али по 6$ за 10 шт. Можно использовать и IRP240, но вы сможете прокачать через него гораздо меньшие токи.

Использование транзисторов под более высокое напряжение не является особенно целесообразным, так как они имеют более высокие Rds (сопротивление перехода), что приводит к увеличению потерь и в районе 60 … 70 В постоянного тока транзисторная управляющая связь не срабатывает, вызывая уничтожение транзисторов пробоем. Поэтому предлагаем остаться на более низких напряжениях питания — до 50 В постоянного тока. Вместо дальнейшего увеличения напряжения лучше уменьшить импеданс резонансного контура, чтобы инвертор мог потреблять больше энергии без увеличения напряжения.

Удалось запустить преобразователь используя источник питания 12 В / 200 Вт — разряды были эффективными, но не настолько впечатляющие. Искра была около 10 см, толстая и пушистая.

В целом питание обеспечивается группой трансформаторов, выдающих 27 В переменного тока. Потребление тока на максимальной растянутой высоковольтной дуге достигает 30 А.

Лучшая цена diy kit генератор высокого напряжения постоянного тока — Отличные предложения на diy kit генератор высокого напряжения постоянного тока от глобальных продавцов генераторов постоянного тока высокого напряжения diy kit

Отличные новости !!! Вы находитесь в нужном месте, чтобы купить генератор высокого напряжения постоянного тока своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот высоковольтный генератор постоянного тока из набора «сделай сам» станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой самодельный генератор высокого напряжения постоянного тока на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы до сих пор не знаете, как сделать высоковольтный генератор постоянного тока своими руками и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy kit dc high Voltage generator по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

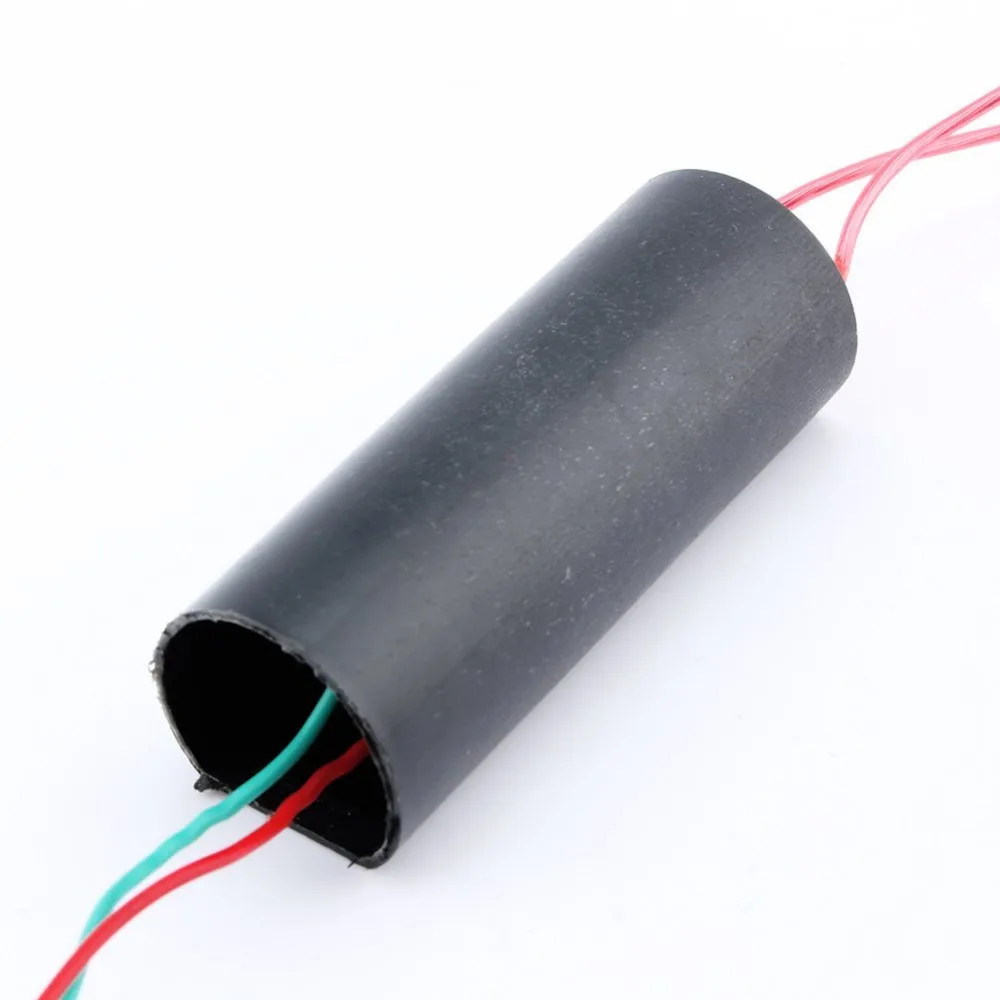

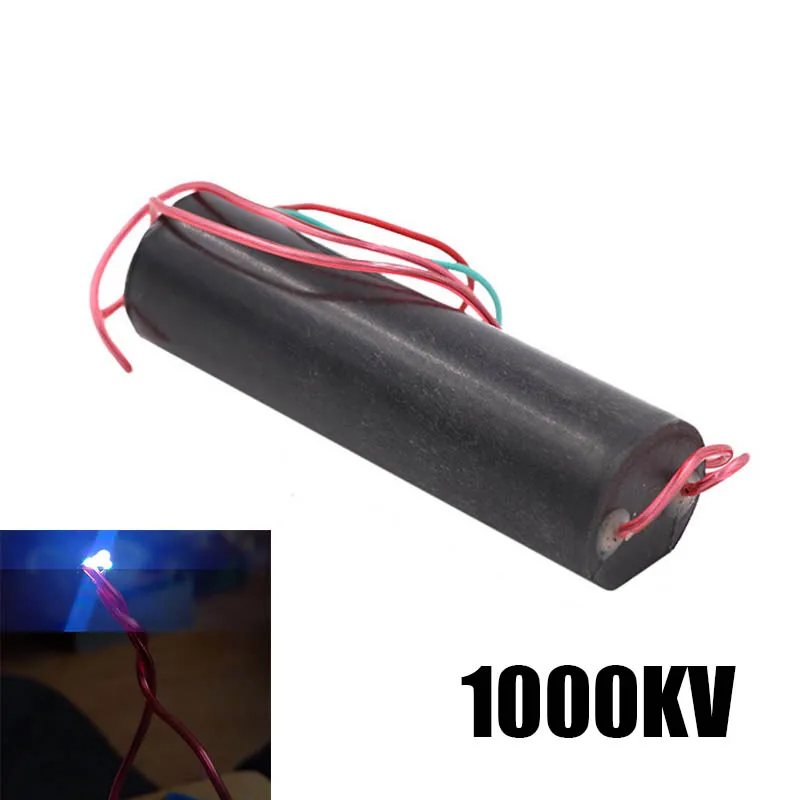

DIY Модуль электрошокера Генератор высокого напряжения

DIY Модуль электрошокера MC105 Pulse DC 3.6V-6V 400KV Boost Step Up Power Module Высоковольтный генераторный трансформатор Высоковольтный преобразователь использует принцип катушки Тесла, созданный из высоковольтного импульсного выходного напряжения. ток, малый размер, высокая эффективность, простая внешняя цепь (просто подключите выключатель, аккумулятор может быть)

интенсивность разряда буйная.

Технические характеристики:

  • Напряжение: вход DC3.6-6V, выход DC400kV — 600KV (при использовании обратите внимание на безопасность)
  • Высокий Тип: Импульсный ток
  • Расстояние биполярного разряда высокого напряжения: 10-20 мм
  • Линии выходного напряжения Длина: около 100 мм
  • Длина кабеля питания: около 10 мм (красный — положительный)
  • Размеры: Φ24 * 63 мм

Входная мощность:

  • 3.Литий-ионный аккумулятор 7 В можно использовать с 1 или 2 секциями, например, 18650, батареи для незанятых сотовых телефонов (для снятия платы защиты, рекомендуемая емкость 2000 мАч или более) или аккумулятор NiCd / NiMH, свинцово-кислотные батареи 4 В или 6 В.
  • Этот модуль представляет собой небольшое производство с готовым модулем инверторного трансформатора / усилителя высокого давления, входное напряжение DC3V-7.2V может получать 200000 вольт для высокого напряжения постоянного тока (около 1-2 см дуги) на выходе может использоваться как высокое школьные научные эксперименты, электронное оборудование, генератор отрицательных ионов, источник высокого напряжения для использования при создании небольшой науки.

Осторожно:

  • Чтобы избежать использования электроэнергии нагрузки модуля высокого давления высокого напряжения. Необходимо отрегулировать подходящее расстояние до стороны высокого напряжения (до того, как электричество, напряжение и емкость аккумулятора будут пропорциональны расстоянию от высоковольтной дуги, используемой при испытании расстояния дуги от короткого до длительного эксперимента, запрещено выходить за пределы дуги при включении, энергия может не высвобождаться из-за высокого давления, легко повредить модуль.)

Источник питания постоянного тока 30 кВ (самодельный / самодельный) с обратным ходом и умножителем / тройником

Это мой высоковольтный блок питания своими руками.Это выдает до 30 кВ постоянного тока и рассчитывает на питание от источник, подающий 0 — 24 В постоянного тока. Вход через банановые разъемы. Я обычно кормлю его своим самодельный блок питания 24В но, как показано ниже, я также использовал сетевой адаптер и питание ноутбука. поставка. Также ниже видео показаны пошаговые инструкции по изготовлению этого высоковольтного источника питания вместе с некоторыми демонстрациями.

Как вы увидите ниже, трансформатор обратного хода и умножитель для этого блока питания может быть трудно найти.Альтернативой является пойти с обратный ход со встроенными диодами, как я сделал здесь. Напряжение будет скорее всего будет ниже.

Одна из модификаций, которую я сделал, — это сделать вывод FOCUS HV от умножителя (в этом случай также называется тройником, так как он втрое увеличивает напряжение). С 30кВ выходной провод я мог получить до 4 кВ, но я захотелось пониже. Поэтому, сделав выходной провод FOCUS HV доступным в качестве альтернативы, Я смог получить диапазон 1.От 2 кВ до 4,6 кВ.

Он использует обратный трансформатор для повышения входного напряжения примерно до 10 кВ переменного тока, а затем подает его на умножитель, который увеличивает его. примерно до 30 кВ постоянного тока. Я посмотрел на результат на моем телескопе, и он довольно плоский.

Конденсаторы.
Диоды.

Речь идет о материале, выделенном красным на схеме выше.Этот это то, что я сам не пробовал, но видел и слышал о от других. Я сам мало что знаю об этом, поэтому могу быть только расплывчатым. Повторяя то, что мне сказали, по крайней мере, часть его цели. уменьшает нагрев транзисторов и защищает эти биполярные переходные транзисторы от отрицательно идущих напряжений на их коллекторах поскольку они уязвимы для этого.

Детали, выделенные красным на схеме выше, — это то, что есть на моем коммерческом сделал блок питания ХВГ10.Фото справа есть из этих частей на блоке питания.

Из личного письма мне также сказали, что рекомендуемый конденсатор размер от 200 до 400 нФ неполяризованный, но 100 нФ тоже работает. Диод для установки обратного смещения и рекомендуемый размер UF4007 или BYE500.

Из комментария Alex1M6 на YouTube на мое видео о ремонте блок питания, который мне сказали «добавить диод быстрого восстановления на каждом транзистор в направлениях, указанных на схеме выше.Для дальнейшего защита поместила небольшие пленочные конденсаторы около 10-47 нФ через каждый диод тоже, и это переведет транзисторы в квазикласса E переключения и может даже уменьшить нагрев транзисторов чуть-чуть. Конденсаторы большей емкости уменьшат выходную мощность. напряжение немного, но также снизит нагрузку на транзистор, поэтому поэкспериментируйте, прежде чем определить значение «.

Обратный трансформатор

Мой обратный трансформатор был куплен в Интернете который, похоже, исчез из Интернета.Это очень старый, который не имеет встроенного диода. Большинство обратноходовых трансформаторов в наши дни имеют встроенные диоды, и трудно найти тот, у которого их нет. Я нигде не мог найти его в Интернете, кроме информации о номере детали В прилагаемом к нему техническом описании написано SD-FLY400, замена для Motorola 24D67878A01.

Я действительно купил два из но сгорел первый когда тестировал без множителя подключил еще.Мне посчастливилось достать схемы обратного хода с обратным ходом а на схемах дает сопротивление в различных частях обратная связь вторичная. С помощью омметра вы можете легко проверить, обратного хода это хорошо. После того, как я испортил свой первый обратный рейс, один из отрезки вторичной измеренной бесконечности (провод явно оборвался). Так что эти схемы помогают!

Для первичной и обратной катушек обратного хода я удалил провод который пришел с ним и поставил свои собственные провода, как показано на схеме выше и как показано на следующем фото.После намотки проводов на место и заклеив их черной изолентой, я затем покрыл результат несколько слоев черной жидкой изоленты для прочности, склейка Все это.

Обратный ход перед добавлением катушек.
Новые катушки по схеме.

Множитель

Умножитель был заказан в местной электронике. store и является NTE 521 от NTE Electronics, Inc.Он имеет два входа (горячий и GND) и два выхода (фокус и выход 30 кВ). NTE поставляет толстую книгу всех своих полупроводников детали (доступны в любом магазине, специализирующемся на деталях NTE) и Схема умножителя была в книге.

Можно использовать многие из множителей NTE. Многие из них отличаются на выходе FOCUS, но это не влияет на выход высокого напряжения.

У некоторых есть резистор 680 Ом на выходе высокого напряжения. а некоторые нет.Это не будет иметь большого значения для этого блока питания поскольку, если вы ожидаете возможность возникновения искр большой мощности (большие искровой разрядник создает большую мощность перед искрой) тогда это рекомендуется поставить около 250 кОм резисторов не менее 2 Вт на выходе все равно.

Некоторые из них имеют 5-ступенчатые множители, а некоторые — 6-ступенчатые. Это означает, что 6-ступенчатые могут начинаться с более низким входным напряжением. чтобы получить такое же высоковольтное выходное напряжение, как у 5-ступенчатого.Но имейте в виду все они имеют одинаковую максимальную длительную мощность без нагрузки, 30 кВ при 2 мА, за исключением NTE 559, который составляет 28 кВ при 2 мА. Настоящий рейтинг непрерывного выхода зависит от того, что вы даете ему на входе, и Максимальный номинал непрерывной выходной мощности — это значение, которое вы не должны превышать.

В следующей таблице есть все, о которых я знаю и которых нет. дополнительные входы POT, CTL или другие.

NTE арт. резистор 680 ом? Кол-во ступеней
500A N 6
521 N 6
522 Я 6
531 Я 6
532 Я 6
NTE арт. резистор 680 ом? Кол-во ступеней
533 Я 5
534 N 5
537 Я 5
539 N 5

Фотографии конструкции и испытаний

Вид сверху / спереди.Странный прозрачный пластиковый удлинитель наверху, потому что мой обратный ход и множитель были выше, чем я первоначально ожидается. Высоковольтный выход 30 кВ — это красный провод в верхнем левом углу изображения.
Транзисторы и радиаторы, вид спереди. Вход осуществляется через банановые разъемы справа.
Внутренний вид сверху.Множитель бежевый прямоугольник сзади и черная вещь чуть ниже это обратный ход.
Вид сбоку. Круглая черная штука — это вторичный обратный ход. Множитель находится слева от него.
Вид сзади лучше показывает транзисторы.

Щелкните здесь, чтобы получить полную информацию о где у меня радиаторы и как я установил транзисторы на радиаторы.

ВАЖНЫЙ: Если у вас могут возникнуть искры большой мощности, рекомендуется вы должны поставить сопротивление около 250 кОм с мощностью не менее 2 Вт. номинал на выходе для защиты блока питания от сильного тока искры. Искра большой мощности обычно возникает из широкого искрового промежутка. Я повредил транзистор Q1 таким образом, забыв поставить это сопротивление. Я обычно кладу его на обратную сторону земли, так как это может включать неизолированные соединения.Мое видео ниже рассказывает о том, как я нашел и заменил этот поврежденный транзистор. Если вам интересно, что я делал, когда повредил этот транзистор посмотрите это мое видео на YouTube, Добавлена ​​модель Star Trek Enterprise с Ion Propulsion. Фактически ущерб произошло после того, как видео было снято, и я еще немного поигрался.

2 x 220 кОм, резисторы 2 Вт = 240 кОм, 2 Вт защиты.
Я прикрепил маленький круглый латунный шарик к концу выходной провод ВН.Здесь сидит конец выходного провода приклеена к рулону малярной ленты, чтобы не касаться пола. Красный трубка — это высоковольтный зонд Fluke 80k-40 40kV который я могу ввести в свой мультиметр для измерения напряжения.
Мой мультиметр справа. Слева от это мой источник питания 24 В постоянного тока. Выход источника питания 24 В подается в источник питания 30 кВ, который слева.Сверху блока питания 24 В находится Variac. В этой картине Я измеряю производительность всей установки.
Когда я повышаю напряжение с помощью Variac, первый Чтение, которое я получаю от источника питания 30 кВ, — это примерно 12 кВ. В измеритель находится на шкале 30 В и показывает 1,2 В (12000 вольт / 1000 (из-за датчик высокого напряжения) / 10 (из-за шкалы 30 В) = 1.2 вольта). Если Затем я постепенно уменьшаю напряжение, и я действительно могу получить меньшее напряжение. Я думаю, что в какой-то момент я упал до 4 кВ. Затем он просто падает до 0.
Вот он на максимуме был готов перевернуть вверх, 28кВ, из боязни что-то повредить.
Схема использования 1.Провод FOCUS 2-4,6кВ. Обратите внимание, что к обоим проводам прикреплены латунные шарики, так как оба должны разряжаться после использования.

ВНИМАНИЕ: этот источник питания может производить опасные или опасные для жизни напряжения и токи. Всегда разряжайте питание заземляйте после выключения и перед тем, как подойти к нему. При создании короны, ионного ветра, искрения и / или дуги он производит озон, вредный для вашего здоровья, поэтому используйте его в хорошо вентилируемая зона.

Питание от 0 до 24 В

Как показано на приведенной выше принципиальной схеме, для этого требуется напряжение от 0 до 24 В. источник питания для его питания. Я обычно использую свой самодельный блок питания 24В но, как показано на фотографиях ниже, я также использовал небольшой сетевой адаптер. а также блок питания для ноутбука. Настенный адаптер имеет переключатель для выбор напряжения от 1,5 до 12 В. Блок питания ноутбука выдает только 20 В и держит его таким, даже если я подключу его к мой Variac и попробуй так контролировать напряжение.

Настенный адаптер для 1-й ступени.
Блок питания ноутбука 1 ступень.

Вот мое видео, в котором показано, как сделать этот блок питания. Я также демонстрирую это, летая на подъемник / ионкрафт оба используют мой самодельный блок питания 24В как на первом этапе и используя вместо него блок питания ноутбука, который больше у людей тоже есть доступ.

Экспериментируя с ионный двигатель добавлен в модель Star Trek Enterprise Я впервые сломал этот блок питания. Я мог бы избежать этого если бы я последовал собственному совету и поставил около 250 кОм резисторы (2 Вт) последовательно с выходом, но я этого не сделал и закончился тем, что повредил один из транзисторов.

В следующем видео показаны мои шаги по поиску и устранению проблемы.

.
