Схема простого самодельного инвертора (преобразователя) напряжения 12В

В настоящее время интернет пестрит всевозможными схемами инверторов 12-220 Вольт, которые построены на микросхемах серии TL и полевых транзисторах и нет ни одной схемы максимально простой, на отечественной элементной базе. Я решил заполнить этот пробел.

Предлагаю для повторения очень простую и надежную схему инвертора (преобразователя) напряжения из 12В в 220 Вольт, для энергосберегающей лампы. Схема до безобразия проста и вместе с тем очень надежна, запускается без каких либо проблем сразу, содержит всего два транзистора и три детальки в обвязке — проще не бывает.

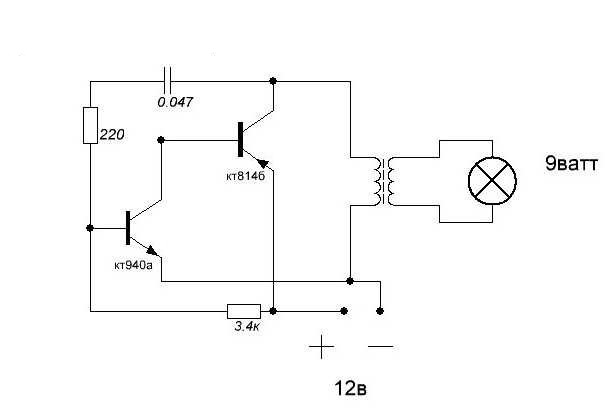

Рис. 1. Принципиальная схема простого инвертора напряжения 12В — 220В на двух транзисторах.

В качестве трансформатора использовал ферритовые чашки с такимим размерами: диаметр — 35 мм, высота — 20мм. Намотка данного трансформатора не имеет никаких особенностей. Фото феррита, катушки и собранного трансформатора для инвертора напряжения прикладываю ниже.

Рис. 2. Ферритовые чашки для изготовления трансформатора к инвертору напряжения.

Сперва мотается первичная обмотка, она содержит 14 витков провода диаметром 0,5 мм, после намотки ее нужно обернуть изолентой в один слой. Вторичная обмотка трансформатора мотается проводом диаметром 0.2мм и содержит 220 витков, поверх ее также обматываем изолентой в один слой. Все, трансформатор готов, осталось только собрать половинки и посадить на болтик.

Рис. 3. Каркас трансформатора с намотанными катушками индуктивности.

Рис. 4. Готовый трансформатор для схемы простого инвертора напряжения 12В — 220В.

Методом проб и ошибок подобрал для схемы транзисторы, ориентируясь на минимальный ток потребления схемы. Получилась пара КТ814 и КТ940, затем были подобраны сопротивления и емкость. В результате моих опытов получилась вот такая схема с указанными номиналами, она приведена выше.

Данная конструкция простого инвертора напряжения отлично подходит для питания энергосберегающей лампы мощностью в 8,9,11 Ватт. Лампы мощностью в 20 ватт не хотят работать, скорее всего вторичка слабовата — переделывать я не стал. Лампа мощностью в 9 ватт светит так же ярко как и при питании напрямую от сети переменного тока 220В. Потребляемый ток схемы преобразователя напряжения колеблется в пределах 0.5 — 0.54 Ампера.

Рис. 5. Внешний вид готового устройства в сборе.

Рис. 6. Размеры конструкции в сравнении.

Если использовать вместо транзистора КТ940 транзистор КТ817 и аналогичные то ток, потребляемый схемой инвертора напряжения и лампой, возрастает до величины 0,86 Ампера. Данная конструкция простого инвертора напряжения доступна к изготовлению всем радиолюбителям и начинающим. Преимущества данной конструкции очевидны: простота изготовления и надежность в работе.

Нужно отметить что очень много радиолюбителей проживает в сельской местности и не имеют возможности приобрести импортные детали, к тому же хоть и недорого но стоят денег те же полевые транзисторы, которые при ошибке тут же могут сгореть или выйти из строя, не говоря уже о микросхемах.

Рис. 7. Подключение инвертора напряжения к батарее и энергосберегающей лампе.

Рис. 8. Самодельный инвертор напряжения в работе — ярко горит энергосберегающая лампа.

А чаще всего у сельского радиолюбителя запасы радиодеталей ограничены старым советским телевизором. Вот так и появился простой инвертор напряжения, собранный из деталей, полученых из советского хлама. Имея в распоряжении аккумулятор емкостью в 7 Ампер-Часов нетрудно подсчитать на сколько времени его хватит — проверял лично.

От гелевого китайского аккумулятора эмкостью в 7 Ампер-Часов лампа горит на полной яркости в течении 6 часов, и горит практически до полного разряда аккумуляторной батареи (падение напряжения до 5.5 вольт). Схема надежно запускается и при питании от 9 Вольт. Применение в быту данной конструкции каждый найдет сам для себя.

Автор статьи и конструкции: Сэм ( dimka.kyznecov[собачка]rambler.ru ).

Простой самодельный инвертор напряжения 12-220В на двух транзисторах

Рис. 1. Принципиальная схема простого инвертора напряжения 12В — 220В на двух транзисторах.

Рис. 2. Ферритовые чашки для изготовления трансформатора к инвертору напряжения.

Рис. 3. Каркас трансформатора с намотанными катушками индуктивности.

Рис. 4. Готовый трансформатор для схемы простого инвертора напряжения 12В — 220В.

Потребляемый ток схемы преобразователя напряжения колеблется в пределах 0.5 — 0.54 Ампера.

Рис. 5. Внешний вид готового устройства в сборе.

Рис. 6. Размеры конструкции в сравнении.

Рис. 7. Подключение инвертора напряжения к батарее и энергосберегающей лампе.

Рис. 8. Самодельный инвертор напряжения в работе — ярко горит энергосберегающая лампа.

Автор статьи и конструкции: Сэм ( dimka853[собачка]rambler.ru ).

ПРОСТОЙ ДВУХТАКТНЫЙ ИНВЕРТОР

Многие радиолюбители за свою практику пытались своими руками собрать инвертор напряжения. В этой статье я расскажу о конструкции сверхпростого инвертора, который предназначен для получения сетевого напряжения 220 Вольт из автомобильного аккумулятора.

Мощность такого инвертора невелика, но это один из самых простых вариантов, который может существовать.

Схема электрическая простейшего инвертора

Как указал выше, схема из себя представляет двухтактный инвертор выполненный всего на двух мощных полевых ключах. Можно использовать буквально любые N-канальные полевые транзисторы с током 40 Ампер и более. Отлично подходят дешевые полевики серии IRFZ44/46/48, в целях увеличения выходной мощности можно применить более мощные полевые транзисторы серии IRF3205 — выбор огромный, я перечислил только самые ходовые транзисторы, которые можно найти почти в любом магазине радиодеталей.

Трансформатор может быть намотан на кольце или броневом сердечнике Е50, сердечник тоже не критичен, лишь бы обмотки поместились. Первичная обмотка мотается двумя жилами провода 0,8мм (каждая) и состоит из 2х15 витков. При использовании броневых сердечников с двумя секциями на каркасе, первичка мотается в одном из секций, как в моем случе.

Вторичная обмотка состоит из 110-120 витков медного провода с диаметром 0,3-0,4мм. Ставить межслойные изоляции не нужно. На выходе трансформатора образуется переменное напряжение номиналом 190-260 Вольт, но форма выходных импульсов прямоугольная, вместо сетевого синуса.

Частота такого преобразователя отклоняется от сетевой, поэтому подключать к преобразователю активные нагрузки довольно рискованно, хотя практика показывает, что на выход можно подключить и активные нагрузки с импульсным блоком питания.

Практическое применение двухтактного инвертора

Преобразователь без проблем может питать лампы накаливания, ЛДС, маломощные паяльники и т.п., мощность которых не превышает 70 ватт. Полевые ключи устанавливают на теплоотводы, в случае использования общего теплоотвода не забудьте использовать изолирующие прокладки.

Корпус — ваша фантазия, у меня он был взят от китайского электронного трансформатора на 150 ватт. КПД этой схемы двухтактного преобразователя может доходить до 70%. автор статьи — АКА КАСЬЯН.

Originally posted 2019-04-08 12:44:39. Republished by Blog Post Promoter

Схема простого инвертора напряжения 12В

В настоящее время интернет пестрит всевозможными схемами инверторов 12-220(В), построенных на микросхеме TL и полевых транзисторах и нет ни одной схемы максимально простой на отечественной элементной базе. Я решил заполнить этот пробел.

Предлагаю для повторения очень простую надежную схему инвертора 12-220вольт, для энергосберегающей лампы. схема до безобразия проста и вместе с тем очень надежна и запускается без каких либо проблем сразу, всего два транзистора и три детальки в обвязке — проще не бывает.

В качестве трансформатора использовал ферритовые чашки: диаметр — 35 мм, высота — 20мм. Намотка данного трансформатора не имеет никаких особенностей.
Фото феррита, катушки и собранного прикладываю.

Сперва мотается первичная обмотка 14 витков проводом 0,5 мм, поверх обернуть изолентой в один слой. Вторичка мотается проводом 0.2мм — 220 витков, поверх обматываем изолентой в один слой. Все, трансформатор готов, осталось только собрать половинки и посадить на болтик.

Методом проб и ошибок подобрал транзисторы по минимальному току потребления. Получилась пара кт814 и кт940, затем были подобраны сопротивления и емкость. в конце концов получилась вот такая схема с указанными номиналами.

Вся конструкция отлично подходит для энергосберегающей лампы в 8,9,11 Ватт. Лампы в 20 ватт не загораются, поскольку вторичка слабовата — переделывать я не стал. Лампа в 9 ватт светит так же ярко как и от сети. Потребляемый ток колеблется в пределах 0.5 — 0.54 Ампера.

Если использовать вместо кт940, кт817 и аналогичные ток возрастает до величины 0,86 Ампера. Данная конструкция доступна всем радиолюбителям и начинающим. Преимущества данной конструкции очевидны: простота и надежность.

Нужно отметить что очень много радиолюбителей проживает в сельской местности и не имеют возможности приобрести импортные детали, к тому же хоть и недорого но стоят денег те же полевые транзисторы, которые при ошибке тут же вылетают, не говоря уже о микросхемах.

А зачастую у сельского радиолюбителя запасы деталей ограничены старым советским телевизором. вот так и появился инвертор на советском хламе. Имея в распоряжении аккумулятор емкостью в 7 ампер часов нетрудно подсчитать на сколько времени его хватит — проверял лично.

От гелевого китайского аккумулятора в 7А-Ч лампа горит в полный накал в течении 6 часов, и горит практически до полного разряда батареи до 5.5 вольт. Схема надежно запускается и от 9 Вольт. Применение в быту данной конструкции каждый найдет сам для себя.

Автор: Сэм.

Простая схема преобразователя 12 220 вольт

Представляем двухтактный импульсный преобразователь, собранный на ШИМ-контроллере TL494. Это позволяет сделать схему довольно простой и доступной для повторения многим радиолюбителям. На выходе стоят высокоэффективные выпрямительные диоды удваивающие напряжение. Также можно использовать преобразователь напряжения и без диодов — получая переменное напряжение. Например для электронных балластов (при питании ЛДС) постоянное напряжение и полярность включения не актуальна, так как в схеме балласта на входе стоит диодный мост. Принципиальная схема показана на рисунке — кликните для увеличения.

В преобразователе 12-220 В используется готовый высокочастотный понижающий трансформатор из блока питания AT или ATX компьютера, но в нашем преобразователе он станет наоборот повышающим. Обычно эти трансформаторы отличаются только габаритами, а расположение выводов идентично. Нерабочий блок питания от ПК можно найти в любой мастерской по ремонту компьютеров.

Работа схемы. Резистор R1 задает ширину импульсов на выходе, R2 (совместно с C1) задаёт рабочую частоту. Уменьшаем сопротивление R1 — увеличиваем частоту. Увеличиваем емкость C1 — уменьшаем частоту. Транзисторы в преобразователь напряжения ставим мощные МОП полевые, которые характеризуются меньшим временем срабатывания и более простыми схемами управления. Здесь одинаково хорошо работают IRFZ44N, IRFZ46N, IRFZ48N.

Радиатор не нужен, так как продолжительная работа не вызывает ощутимый нагрев транзисторов. А если всё-же возникнет желание поставить их на радиатор — фланцы корпусов транзисторов не закорачивать через радиатор! Используйте изоляционные прокладки и шайбы втулки от компьютерного БП. Однако для первого запуска радиатор не помешает; по крайней мере транзисторы сразу не сгорят в случае ошибок монтажа или КЗ на выходе.

Правильно собранная схема преобразователя в наладке не нуждается. Корпус желательно использовать неметаллический, чтоб исключить пробой высокого напряжения на корпус. Соблюдайте осторожность при работе со схемой, так как напряжение 220 В опасно!

Обсудить статью ПРЕОБРАЗОВАТЕЛЬ 12-220

Такой инвертор предназначается для получения переменного тока 220 В 50 Гц из автомобильного аккумулятора или любой батареи на 12 В. Мощность инвертора около 150 Вт и может быть увеличена до 300.

Схема крайне проста:

Работает схема как преобразователь типа Push-Pull. Сердцем инвертора является микросхема CD4047, которая выступает в роли задающего генератора и одновременно управляет полевыми транзисторами. Последние работают в режиме ключей. Открытым может быть лишь один из транзисторов. Если откроются оба транзистора одновременно, то произойдет короткое замыкание, и транзисторы сгорят моментально. Такое может произойти из-за неправильного управления.

Микросхема CD4047, разумеется, не заточена для высокоточного управления «полевиками», но справляется с этой задачей достаточно неплохо.

Трансформатор взят из нерабочего ИБП. Он на 250-300 Вт и имеет первичную обмотку со средней точкой, куда подключается плюс от источника питания.

Вторичных обмоток много, поэтому необходимо найти сетевую обмотку на 220 В. С помощью мультиметра измеряются сопротивления всех отводов, которые имеются на вторичной цепи. Искомые отводы должны иметь самое большое сопротивление (в примере около 17 Ом). Все остальные провода можно откусить.

Рекомендуется проверять все компоненты перед пайкой. Транзисторы лучше подбирать из одной партии с аналогичными характеристиками. У конденсатора в частотозадающей цепи должна быть малая утечка и узкий допуск. Эти параметры можно проверить транзисторным тестером.

Пару слов о возможных заменах в схеме. К сожалению, микросхема CD4047 советских аналогов не имеет, поэтому нужно купить именно ее. «Полевики» можно заменить на любые n-канальные транзисторы, которые имеют напряжение от 60 В и током от 35 А. Подойдут из линейки IRFZ.

Схема также прекрасно работает с биполярными транзисторами на выходе, правда, мощность будет гораздо ниже, чем при использовании полевых транзисторов.

Затворные ограничительные резисторы могут иметь сопротивление от 10 до 100 Ом. Лучше ставить от 22 до 47 Ом мощностью 250 мВт.

Частотозадающую цепь собирать только из тех элементов, которые указаны в схеме. Она будет точно настроена на 50 Гц.

Правильно собранный прибор должен работать сразу. Но первый запуск обязательно нужно делать со страховкой. То есть на место предохранителя по схеме установить резистор номиналом 5-10 Ом, или лампу на 12 В (5 Вт), чтобы не взорвать транзисторы, если возникнут проблемы.

Если преобразователь работает нормально, то трансформатор издает звук, при этом ключи не должны нагреваться вообще. Если все так, то резистор можно убрать и подавать питание напрямую через предохранитель.

Среднее потребление тока инвертором на холостом ходу может составлять от 150 до 300 мА, но это будет зависеть от источника питания и от используемого трансформатора.

Далее, измеряется выходное напряжение. В примере получились значения от 210 до 260 В. Это в пределах нормы, поскольку инвертор не стабилизирован. Теперь можно включить нагрузку, к примеру, лампу на 60 Вт. Нужно погонять инвертор около 10 секунд, ключи должны немного нагреваться, поскольку они пока без теплоотводов. Нагрев на обоих ключах должен быть равномерным. Если это не так, то ищите косяки.

Инвертор снабжен функцией Remote Control.

Основной силовой плюс подключается к средней точке трансформатора. Но чтобы инвертор заработал, необходимо подать слаботочный плюс к плате. Это запустит генератор импульсов.

Несколько слов о монтаже. Как всегда, все хорошо поместилось в корпусе от БП компьютера. Транзисторы установлены на раздельные радиаторы.

В случае использования общего теплоотвода нужно обязательно изолировать корпуса транзисторов от радиатора. Кулер был подключен непосредственно к шине 12 В.

Самый большой недостаток этого инвертора – это отсутствие защиты от короткого замыкания. В этом случае транзисторы сгорят. Чтобы такого не произошло, на выходе нужен предохранитель на 1 А.

Маломощная кнопка подает плюс от источника питания на плату, то есть запускает инвертор в целом.

Силовые шины от трансформатора крепятся прямо к радиаторам транзисторов.

Подключив на выход преобразователя прибор, который называется энергометром, можно убедиться в том, что напряжение и частота в пределах нормы. Если же частота отличается от 50 Гц, то ее необходимо подстроить с помощью многооборотного переменного резистора, который присутствует на плате.

Во время работы, когда на выход не подключена нагрузка, трансформатор достаточно шумный. При подключенной нагрузке шум незначителен. Это все нормально, поскольку на трансформатор подаются прямоугольные импульсы.

Получившийся инвертор является нестабилизированным, но почти все бытовые приборы приспособлены работать в диапазоне напряжений от 90 до 280 В.

Если же напряжение на выходе выше 300 В, то рекомендуется на выход помимо основной нагрузки подключать лампочку накаливания ватт на 25. Это снизит выходное напряжение в небольшом пределе.

Коллекторные двигатели питать от преобразователя, в принципе, можно, но они нагреваются раза в 2 больше, чем при питании от чистой синусоиды.

Предлагаю схему преобразователя напряжения (инвертора) 12/220В (мощность до 500 Ватт), питающегося от аккумулятора напряжением 12В, который может пригодиться в автомобиле и быту для освещения, для питания телевизора, небольшого холодильника и т.п. Схема собрана на двух микросхемах 155-ой серии и шести транзисторах. В выходном каскаде применены полевые транзисторы, обладающие очень малым сопротивлением в открытом состоянии, благодаря чему повышается КПД преобразователя и отпадает необходимость в установке их на радиаторы слишком большой площади.

Разберёмся с работой схемы: (см. диаграмму и схему). На микросхеме D1 собран генератор прямоугольных импульсов, частота следования которых около 200 Гц — диаграмма «A». С вывода 8 микросхемы импульсы поступают далее на делители частоты, собранные на элементах D2.1 — D2.2 микросхемы D2. В результате чего на выводе 6 микросхемы D2 частота следования импульсов становится вдвое меньше — 100 Гц — диаграмма «B», а на выводе 8 импульсы становятся равным частоте 50 Гц — диаграмма «C». С вывода 9 снимаются неинвертируемые импульсы 50 Гц — диаграмма «D». На диодах VD1-VD2 собрана логическая схема «ИЛИ». В результате чего взятые с выводов микросхем D1 вывод 8, D2 вывод 6 импульсы образуют на катодах диодов импульс соответствующий диаграмме «E». Каскад на транзисторах V1 и V2 служит для увеличения амплитуды импульсов необходимых для полного открывания полевых транзисторов. Транзисторы V3 и V4, подключенные к выходам 8 и 9 микросхемы D2 поочерёдно открываются, запирая тем самым то один полевой транзистор V5, то другой V6. В результате чего управляющие импульсы формируются так, что между ними существует пауза, из-за чего исключается возможность протекания сквозного тока через выходные транзисторы и значительно повышается КПД. На диаграммах «F» и «G» показаны сформированные импульсы управления транзисторами V5 и V6.

Правильно собранный преобразователь начинает работать сразу после подачи питания. При наладке следует подключить к выходу устройства частотомер и выставить частоту 50-60 Гц подбором резистора R1, а при необходимости конденсатором C1.

О деталях
Транзисторы КТ315 с любым буквенным индексом, КТ209 можно заменить на КТ361 с любым буквенным индексом. Стабилизатор напряжения KA7805 заменим на отечественный КР142ЕН5А. Резисторы любые мощностью 0,125…0,25 вт. Диоды практически любые низкочастотные например КД105, IN4002. Конденсатор C1 типа К73-11, К10-17В с малым уходом ёмкости при прогреве. Трансформатор взят от старого лампового чёрно-белого телевизора например: «Весна», «Рекорд». Обмотка на напряжение 220 вольт остаётся, а остальные обмотки удаляются. Поверх этой обмотки наматываются две обмотки проводом ПЭЛ — 2,1мм. Для лучшей симметрии их следует намотать одновременно в два провода. При подключении обмоток следует учесть фазировку. Полевые транзисторы закреплены через слюдяные прокладки на общий радиатор из алюминия, площадью поверхности не менее 600 кв.см.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Линейный регулятор	UA7805	1	КР142ЕН5А	Поиск в elBase	В блокнот
D1	Вентиль	К155ЛА3	1		Поиск в elBase	В блокнот
D2	D-триггер	К155ТМ2	1		Поиск в elBase	В блокнот
V1, V3, V4	Биполярный транзистор	КТ315Б	3		Поиск в elBase	В блокнот
V2	Биполярный транзистор	КТ209А	1	КТ361	Поиск в elBase	В блокнот
V5, V6	MOSFET-транзистор	IRLR2905	2	Через слюдяные прокладки	Поиск в elBase	В блокнот
VD1, VD2	Диод	КД522А	2	КД105, 1N4002 и т.д.

ПРОСТОЙ И МОЩНЫЙ ПРЕОБРАЗОВАТЕЛЬ 12-220

Такой вариант преобразователя напряжения можно использовать для самостоятельного повторения. Основное достоинство — надежная работа, простота ну и разумеется мощность. Многие, кто увидят схему, наверняка не поверят, что такой простой инвертор может отдавать такую мощность, но на самом деле это так. К стати о мощности, в ходе испытаний удалось получить скромные 200 ватт от источника 12 Вольт, но разумеется это не предел, инвертор может работать и от напряжения 24 вольт, при этом без каких-либо замен в схеме, в этом случае чистая мощность на выходе будет в районе 300 ватт, но и это не предел — мощность можно поднять до 500 ватт! И это вполне реальные показатели.

Схема преобразователя 12-220

Схема довольно часто встречается в сети, на некоторых ресурсах замечал ошибки, поэтому в лишний раз предоставлю полностью РАБОЧИЙ вариант преобразователя. Инвертор работает точно так, как и любой другой двухтактный преобразователь. Дополнительных генераторов частоты он не содержит, силовым звеном в схеме являются мощные N-канальные полевые ключи работающие по принципу мультивибратора.

Работая на определенной частоте в первичной обмотке импульсного трансформатора образуется переменное напряжение высокой частоты, а дальше все согласно методу индукции.

Ключи в ходе работы перегреваются, поскольку КПД схемы не на высоком уровне (не более 65%), следовательно, ключи обязательно установить на теплоотводы, при этом не забывать про слюдяные прокладки.

Трансформатор можно не мотать, а взять готовый, от компьютерного блока питания, при этом подойдут ЛЮБЫЕ трансформаторы от любого блока питания, не зависимо от марки и даты изготовления блока.

Видео работы преобразователя

Стабилитроны в схеме желательно на 1 ватт с напряжением стабилизации 12-15 Вольт, нужны они для стабилизации напряжения на затворах ключей, иначе есть опасность перенапряжения, а как мы знаем, полевые транзисторы управляются напряжением и повышение допустимого напряжения на затворе может привести к выходу из строя транзистора. Диоды — любые быстрые и ультрабыстрые диоды с током 1 Ампер и более, можно из доступных диодов использовать UF4007, HER107, HER207, HER307, MUR460, BYV26 и т.п. Расчеты под трансформатор не предоставлю, поскольку наилучший вариант использовать готовый трансформатор от компьютерного блока питания.
