Сколь бы много внимания ни привлекали системы жидкостного охлаждения, какие бы рекорды ни ставили энтузиасты, применяющие минусовые температуры — большинство рядовых компьютеров и прочей бытовой электроники все равно будет использовать традиционные «воздушные» системы охлаждения.

И это вовсе не удивительно. Воздух бесплатен и доступен абсолютно везде и в любых количествах. А «воздушные» кулеры по сравнению с жидкостными и прочими системами охлаждения — гораздо проще конструктивно, намного меньше стоят и не требуют особых навыков для их установки и обслуживания.

Однако, чтобы воздух можно было использовать для охлаждения, его необходимо направить к радиатору, и обеспечить необходимую циркуляцию. А следовательно — в конструкции кулера необходим элемент, создающий, фокусирующий и направляющий воздушные потоки.

В типовых корпусах и системах охлаждения, не рассчитанных на работу в пассивном режиме, таковыми элементами выступают вентиляторы. И именно от них во многом зависят эффективность и прочие характеристики систем охлаждения.

В этом гайде будут рассмотрены основные вопросы, возникающие при выборе корпусных вентиляторов, и даны соответствующие рекомендации.

Форм-фактор и габаритные размеры

Да, именно этот пункт стоит первым в списке, несмотря на всю его очевидность.

Основная характеристика вентилятора, как стандартизированного устройства — это его размеры. Вентилятор, который вы планируете приобрести, должен соответствовать своему посадочному месту или креплению. Купите модель большего, чем нужно, размера, и корпус компьютера придется распиливать, удаляя мешающие вентилятору детали. Возьмете более мелкий вентилятор — он может не подойти под стандартное крепление кулера, а в корпусе может попросту не оказаться нужных монтажных отверстий.

Для компьютерных корпусов, процессорных кулеров и радиаторов СЖО чаще всего используются вентиляторы стандартных типоразмеров: 80×80, 92х92, 120х120 и 140х140 мм.

Вентиляторы меньших размеров — 25х25, 30х30, 40х40, 50х50, 60х60 мм — обыкновенно используются для охлаждения компактной техники — такой, как роутеры и NAS. Хотя их тоже можно использовать в обычных десктопах, например, для установки на радиаторы чипсета и VRM материнской платы.

Стоит также отметить, что понятие «типоразмер» описывает не только габариты корпуса вентилятора, но и расположение монтажных отверстий на нем. И это также важный момент.

Кулеры иногда используют вентиляторы, имеющие необычную форму. Например, вентилятор, формально являющийся 120-миллиметровым, использует крепление, соответствующее 92-мм модели. Или у 140-мм модели монтажные отверстия соответствуют 120-миилиметровой вертушке. Заменить вентилятор в таком случае можно либо на модель аналогичной формы, либо — на вентилятор меньшего типоразмера, что понизит эффективность кулера.

Отдельно стоит упомянуть и толщину вентилятора. И не только в контексте того, впишется ли вентилятор в ваш корпус.

Чем толще рамка вентилятора, тем толще и сама крыльчатка. Чем толще крыльчатка, тем больше площадь лопастей. Чем больше площадь лопастей, тем сильнее воздушный поток от вентилятора при прочих равных условиях.

Стандартный корпусной вентилятор имеет толщину около 25 мм с незначительными отклонениями. Это вполне компромиссный вариант: вентилятор не настолько толстый, чтобы мешать другим комплектующим, но достаточно эффективный.

Однако есть и другие варианты.

Низкопрофильные вентиляторы высотой около 15 миллиметров применяются преимущественно в кулерах для HTPC, где крайне важна экономия пространства. Их недостатком закономерно выступает меньшая эффективность: маленькие лопасти создают меньший воздушный поток, и, что важнее, — меньшее статическое давление. Так что эффективность кулера может сильно понизиться, а «закачать» объем воздуха в корпус вентилятор и вовсе не сможет.

Вентиляторы с большей толщиной (30–40 мм.), как правило, обладают и более мощной крыльчаткой. Они, напротив, гораздо эффективнее, но и гораздо шумнее стандартных вертушек, если сравнивать их на одинаковых оборотах. Кроме того, не всегда их можно установить, не уперевшись (буквально!) в другие комплектующие.

Впрочем, иногда толщина рамки бывает увеличена из-за наличия у вентилятора подсветки или других элементов дизайна. В таком случае проблема габаритов остается, а вот никаких реальных преимуществ вы не получаете.

Тип разъема питания

Вентилятор, как нетрудно догадаться, питается электричеством. Следовательно, чтобы он начал работать, его надо к чему-то подключить. И желательно, чтобы это самое «чему-то» было штатным разъемом внутри корпуса компьютера.

Вариантов, на самом деле, не так уж много:

Разъем питания 2-pin, что вполне логично, имеет только два контакта: плюс и минус. Датчик скорости вращения отсутствует, регулировка оборотов через PWM — тоже. Впрочем, этот разъем в современных ПК практически не используется, найти его там можно разве что в блоках питания, и то лишь тех, где провода от вентилятора не впаяны в плату. Впрочем, и там разъем 2-pin постепенно становится редкостью.

Разъем 3-pin распространен гораздо больше, и до сих пор не сдает свои позиции. От предыдущего варианта отличается наличием третьего контакта, отвечающего за мониторинг оборотов. Регулировка скорости происходит за счет изменения напряжения, PWM отсутствует. Хотя, благодаря унификации, подключить такой вентилятор можно и к разъему 4-pin.

Сам же разъем 4-pin отличается еще одним контактом — собственно, PWM (или ШИМ). Конечно, таким вентилятором можно управлять и по старинке, понижая или повышая напряжение, однако PWM обеспечивает более широкие пределы и более плавную регулировку.

Стоит отметить, что вентиляторы могут иметь сразу два разъема: 4-pin Male и 4-pin Female. Фактически это встроенный разветвитель, благодаря которому к одному разъему на материнской плате можно подключить два вентилятора. Разумеется, обороты будут отслеживаться только по одному вентилятору, а вот скорость вращения будет регулироваться у обоих. И это, кстати, весьма полезная функция, если у вас бюджетная материнская плата с малым количеством разъемов под корпусные вентиляторы.

Разъем Molex предполагает подключение вентилятора напрямую к блоку питания и работу на фиксированных оборотах. В современных ПК это может казаться анахронизмом, но в отдельных случаях возможность подключения вентилятора напрямую к БП может оказаться полезной.

Разъемы 5-pin или 6-pin — это, чаще всего, проприетарное решение ряда производителей, рассчитанное на подключение вентиляторов к фирменной панели управления, либо к фирменному интерфейсу, позволяющему управлять подсветкой и скоростью вращения вентиляторов через фирменную же утилиту. Если у вас есть соответствующее устройство, можно приобретать и вентилятор. Если же нет — использовать его вы сможете, но сильно потеряете в функционале.

Впрочем, из этого правила есть и исключения. К примеру, разъем 6-pin у вентиляторов Aerocool серии Eclipse может подключаться к комплектному переходнику на совершенно стандартные 4-pin разъем питания и 3-контактный разъем подсветки (а точнее — 5V-RGB + VDG). Таким образом, вентилятор хоть и оснащен нестандартным разъемом питания, но подключить его можно и без дополнительных устройств.

Разъем USB 2.0 (9-pin) — это также фирменное решение, встречающееся у некоторых моделей вентиляторов Thermaltake Riing и Pure. В этом случае контакты, отвечающие за питание, мониторинг оборотов и подсветку объединены в одну колодку для подключения к фирменному контроллеру. Подключать такой разъем можно и к стандартной 4-конактной колодке на материнской плате — но в этом случае 5 из 9 контактов останутся не задействованы, и подсветка работать не будет.

И да: хотя в названии и фигурирует аббревиатура USB, посредством этого интерфейса к материнской плате подключается именно контроллер, а не сами вентиляторы.

Тип разъема подсветки

Если вентилятор оснащен RGB или aRGB-подсветкой, но при этом не использует проприетарный разъем — значит, его подсветка подключается к стандартному разъему на материнской плате. И тут есть свои варианты.

3pin (5V-D-G) — собственно, разъем для адресной подсветки, использующей 5-вольтовые светодиоды для индивидуального управления каждым, и, как результат, выстраивания более сложных цветовых схем.

4pin (12V-R-G-B) — разъем для «обычной» RGB-подсветки, поддерживающей одновременно только один цвет.

Как нетрудно догадаться, ключевое отличие между разъемами — напряжение: 5 вольт и 12 вольт соответственно. Именно поэтому два типа разъемов подсветки несовместимы: вентилятор, рассчитанный на 5 вольт, при подключении к 12 вольтам выйдет из строя. И хорошо, если только в части подсветки.

В эту картину мира категорически не вписывается разъем 4pin (5V-R-G-B), присутствующий, например, у некоторых вентиляторов Gelid, ID-Cooling и Deepcool. Однако его существование объясняется очень просто: этот разъем также рассчитан на подключение ко внешнему контроллеру.

В каталоге ДНС представлены вентиляторы и с 9-контактным разъемом подсветки, но в данном случае под ним понимается не какой-то отдельный стандарт, а все тот же 9-контактный фирменный разъем Thermaltake, о котором сказано выше.

Регулировка оборотов

Если брать в расчет только разъем питания вентилятора, то можно предположить, что регулировка скорости вращения возможна тремя способами: изменением напряжения, использованием ШИМ или же через фирменный блок управления и утилиту от производителя.

На деле каждый из этих способов может быть реализован несколькими путями.

Так, регулировку по напряжению можно возложить на BIOS материнской платы, в котором задается датчик температуры, в зависимости от которого будут меняться обороты, а также сам график изменения оборотов.

Но можно также использовать переходник с резистором, понижающим приходящее на вентилятор напряжение. Ступень регулировки получается только одна, но зато настраивать ничего не надо — только подключить переходник.

Более функциональный вариант — использование подстроечного резистора, который позволяет настраивать сопротивление в относительно широких пределах. В таком случае скорость работы вентилятора можно менять при включенной системе, и в гораздо более широких пределах. Причем подстроечный резистор может быть один, а может объединяться в реобас — блок из нескольких резисторов, управляющих несколькими вентиляторами.

Еще более продвинутая разновидность — использование внешнего термодатчика, который можно закрепить на радиаторе или (в некоторых случаях) на самом охлаждаемом элементе. Разумеется, использовать такой вентилятор на кулере ЦПУ особого смысла нет — там температура прекрасно измеряется своими датчиками. А вот если вы заменили кулер видеокарты на альтернативный, а материнская плата о температуре ГПУ не знает, или же приделали радиатор VRM к плате, на которой его изначально не было — такой вентилятор сильно упростит дальнейшую эксплуатацию системы.

Регулировка посредством PWM требует подключения вентилятора к разъему 4-pin, в остальном же никакой разницы с точки зрения пользователя с 3-pin не будет. Кривая роста оборотов в зависимости от температур, как правило, уже заложена в BIOS платы, и единственное, чем она может отличаться от аналогичной кривой регулировки по напряжению — меньшее значение минимальных оборотов. Но, разумеется, ее также можно модифицировать самостоятельно — как и переназначать датчик, в зависимости от которого вентилятор будет изменять скорость.

Софтовая регулировка доступна фирменным вентиляторам и наборам вентиляторов, либо штатным вертушкам готовых СЖО. Как правило, для ее реализации необходимы не только сами вертушки, но и контроллер, подключающийся к ПК через шину USB и, собственно, управляющий подсветкой и оборотами вертушек. Причем первая часть функционала в данном случае выступает основной, поскольку регулировать обороты можно и обозначенными выше способами.

Максимальная и минимальная скорость вращения

Чем выше скорость вращения вентилятора — тем выше его эффективность, но и шума от него больше. Чем ниже скорость — тем тише работает вентилятор, но и воздушный поток слабее, а температуры комплектующих в вашем компьютере — выше.

Соответственно, выбор вентилятора — это поиск компромисса между акустическим комфортом и эффективностью охлаждения.

Однако не стоит думать, что если в характеристиках вашего вентилятора написано, к примеру «500–2000 об/мин», то работать он будет только в двух указанных режимах. Это — только верхняя и нижняя граница оборотов, реальное же количество ступеней регулировки будет зависеть от выбранного вами способа из предыдущего абзаца.

Также следует помнить, что вентиляторы разного типоразмера нельзя сравнивать исключительно по рабочим оборотам. Сила создаваемого вентилятором воздушного потока — а, следовательно, и уровень шума! — зависят не только от скорости, но и от характеристик крыльчатки.

Например, на 2000 оборотов в минуту условный 120-мм вентилятор способен создать поток силой в 80 кубических футов в минуту. Когда такое количество воздуха будет рассеиваться в теле радиатора — уровень шума будет безгранично далек от комфортного.

Но условный 92-мм вентилятор с низкопрофильной 15-мм вертушкой на тех же 2000 об/мин будет прогонять через себя порядка 25 кубических футов в минуту — и разницу в уровне шума на примере этих цифр вы уже сами можете представить.

При выборе вентиляторов можно ориентироваться на следующие условные диапазоны:

• 140 мм — 500–1200/1300 об/мин.
• 120 мм — 700–1600 об/мин.
• 92 мм —  900–2000 об/мин.
• 80 мм — 1000–2500 об/мин.

Эти значения, разумеется, совершенно условные. Они не учитывают индивидуальных характеристик вертушек, и лишь описывают пределы, при которых вентиляторы будут работать тихо в режиме простоя, и обеспечат эффективное охлаждение при высоких нагрузках.

Тип подшипника

Вентилятор, помимо всего прочего — это один из немногих элементов компьютера, выполняющих чисто механическую работу. А следовательно, огромное значение при выборе вертушки имеют тип и характеристики ее основного узла — подшипника, обеспечивающего вращение.

В компьютерных вентиляторах наиболее распространены следующие типы подшипников:

Подшипник скольжения или втулка — это простейший и самый дешевый вариант, в котором происходит трение двух поверхностей в среде смазки. Такая конструкция является самой дешевой, поэтому и вентиляторы на подшипнике скольжения, как правило, стоят недорого.

Парадоксально, но втулка — это еще и один из самых тихих подшипников, механические призвуки в работе такого вентилятора фактически отсутствуют.

Обратная сторона медали — крайне ограниченный срок службы. Втулка, из какого бы материала она ни была сделана, со временем разрушается от трения, и вентилятор начинает издавать посторонние шумы, вибрировать при работе, а со временем и вовсе выходит из строя. Зачастую срок службы подшипников скольжения составляет год-полтора, а менее качественные модели могут проработать и меньше.

Кроме того, ввиду особенностей своей конструкции, втулка крайне плохо переносит высокие температуры, а также не может использоваться в горизонтальном положении — смазка в таком случае быстро вытекает, и износ подшипника резко ускоряется.

Подшипник качения или шарикоподшипник использует иной принцип работы: подшипник представляет собой два кольца, между которыми находятся металлические шарики, обеспечивающие вращение.

Этот тип подшипника — фактически полная противоположность втулки. Шарики крайне долговечны и могут работать едва ли не десятилетиями. Им абсолютно все равно, в каком положении и при каких температурах предстоит вращаться… но обратной стороной является повышенный уровень механического шума.

Избавиться от шума позволяют керамические подшипники качения — они еще более долговечны и еще более индифферентны к температурам, однако стоят такие подшипники дороже всех прочих типов (даже дороже качественного гидродинамика!), а встречаются крайне редко.

Гидродинамический подшипник — по сути дальнейшее развитие идей втулки. Камера такого подшипника герметична, а трение происходит в слое смазки, постоянном и исключающем прямой контакт трущихся деталей.

Качественный гидродинамик может даже превосходить шарикоподшипник по сроку службы, и однозначно выигрывать у него по уровню шума, поскольку здесь он не отличается от втулки. Минус же здесь очевиден: высокая цена гидродинамического подшипника, сохраняющаяся и по сей день. Дешевые же вентиляторы, заявляющие о наличии гидродинамика — как правило, основаны на все той же втулке.

Разновидность гидродинамического подшипника — подшипник масляного давления (SSO). Отличается увеличенной толщиной гидродинамического слоя, а для исключения возможности смещения вал центрируется магнитом в основании вентилятора. Стоят такие подшипники чуть дешевле керамических подшипников качения, а встречаются столь же редко, и разумеется — преимущественно в вентиляторах топовых брендов.

В подшипниках с магнитным центрированием ось вентилятора «подвешивается» в магнитном поле, вследствие чего исключается механический контакт трущихся поверхностей. Подшипник закономерно оказывается самым долговечным, самым тихим и самым дорогостоящим вариантом, а распространенность его даже ниже, чем у керамических и SSO.

Критерии и варианты выбора

Если вам нужен обдув чипсета, зоны VRM материнской платы, или вы устанавливаете вентилятор в корпус греющегося Wi-Fi-роутера, обратите внимание на компактные варианты в размерах от 20 до 50 мм.

Такие вентиляторы легко установить в нужные вам места, а весь создаваемый ими воздушный поток будет сфокусирован на охлаждаемом элементе. Единственный здесь совет — обратите внимание на модели с более «долгоиграющими» подшипниками, а то придется повторять работу через год.

Если вам нужны вентиляторы в низкопрофильный корпус для HTPC или офисный корпус — обратите внимание на стандартные модели в типоразмерах 80х80 и 92х92 мм, причем здесь также желательно выбирать подшипники с долгим сроком службы.

В случае HTPC или кастомных корпусов могут пригодиться и низкопрофильные вентиляторы — согласитесь, мало радости от эффективного охлаждения процессора или видеокарты, если из-за «толстого» вентилятора корпус попросту не закрывается.

Для домашнего компьютера в стандартном корпусе формата АТХ подойдут любые вентиляторы стандартных типоразмеров: 92х92, 120х120, 140х140 мм. В зависимости от ваших целей можно будет обратить внимание на тихие модели, наиболее бюджетные варианты или наиболее долговечные.

В случае же, если компьютер собирается в определенной цветовой гамме, стоит предусмотреть либо соответствующее сочетание цветов рамки и крыльчатки вентилятора, либо наличие подсветки: обычной настраиваемой, либо адресной, позволяющей реализовать большее количество эффектов.

Если же световые эффекты — более важная характеристика даже по сравнению с основной задачей вентилятора — есть смысл рассмотреть фирменные комплекты вертушек, предлагающие собственные контроллеры и ПО для управления подсветкой.

_{Материал обновлен пользователем Bitterleaf.}

как выбрать, убрать шум и чем смазать

Последнее обновление — 24 мая 2020 в 16:28

В этой статье я хочу обсудить с вами такую тему, как вентилятор для компьютера. Хотя сегодня жидкостные системы охлаждения и набирают популярность, но для массового рынка они не годятся. А актуальность качественного охлаждения компьютерных комплектующих с ростом их мощности только растет. Воздушное охлаждение компьютерных систем, остается и будет оставаться самым надежным и практичным способом еще очень долгое время.

Кому интересно, могут почитать статью про виды охлаждения ПК, но а мы перейдем к разбору необходимых эксплуатационных характеристик и небольших лайфхаков, которые пригодятся простому пользователю при выборе, покупке и самостоятельной установке компьютерных вентиляторов.

Общая информация

Количество компьютерных вентиляторов в мощных системных блоках, может достигать десятка и более. У многих возникает вопрос, как их можно заменить или отремонтировать при возникновении раздражающего шума или выхода вентилятора из строя?

Если Вы вовремя не заметили выход из строя вентилятора, то это может привести к потере дорогостоящего оборудования из-за его перегрева.

Данный вопрос особенно актуален  во время летнего периода, когда средняя температура в доме или офисе, по сравнению с зимним периодом поднимается, а так как компьютерные вентиляторы забирают воздух из окружающей среды, то внутри компьютерной системы она тоже повышается.

На качестве охлаждения всей компьютерной системы сказывается размер, скорость вращения, производительность, технология изготовления и даже форма крыльчатки лопастей.

Вентилятор, соединенный с радиатором, называется кулером.

Радиатор может иметь разнообразную форму, размер, материал и процесс изготовления. Включать в себя компоненты, помогающие более быстро и качественно отводить тепло от греющегося элемента, например тепловые трубки.

Купить и заменить корпусный вентилятор очень просто, и это сможет сделать каждый пользователь, имеющий хоть какие-то навыки в обращении с отверткой.

Произвести замену вентилятора на процессорном кулере или на системе охлаждения видеокарты, в большинстве случаев невозможно, в силу их нестандартных размеров и способов крепления, что приводит к необходимости полной замены системы охлаждения данного узла.

Для выбора и дальнейшей покупки качественного корпусного вентилятора, кулера для процессора или видеокарты, вы должны владеть информацией об основных типах, характеристиках и устройстве вентиляторов. Это поможет вам (если потребуется) самостоятельно снять, разобрать и смазать надоедливо шумящий вентилятор в системном блоке ПК.

После прочтения и изучения этой статьи, вы будете очень хорошо знать, чем отличаются вентиляторы разной ценовой категории друг от друга, научитесь разбираться в их технических характеристиках, и сможете сами сделать правильный выбор в пользу той или иной модели вентилятора для компьютера при его покупке. Итак, приступим…

Устройство

Компьютерный вентилятор состоит из трех основных частей ⇒

1. Корпуса
2. Крыльчатки
3. Электродвигателя

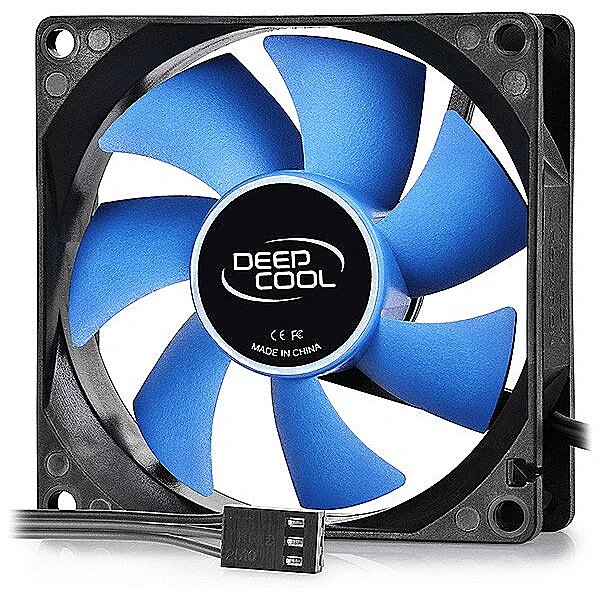

Корпус вентилятора имеет форму в виде рамки и служит основанием для крепления электропривода (электродвигателя) и лопастей крыльчатки. В зависимости от фирмы производителя и качества изделия, корпус может изготавливаться из пластмассы, металла или резины.

Крыльчатка представляет собой набор лопастей, расположенных по кругу на одной оси с электродвигателем под определенным углом и закрепленных на корпусе вентилятора при помощи подшипников различного вида. Во время вращения, лопасти крыльчатки захватывают воздух и пропуская его через себя, создают постоянный направленный воздушный поток, который охлаждает греющийся элемент.

При производстве компьютерных вентиляторов используют электродвигатели постоянного тока, которые жестко крепятся к корпусу вентилятора.

Виды и конструкция вентиляторов

Для охлаждения настольного компьютера, ноутбука, компьютерных комплектующих и устройств в настоящее время применяется два вида вентиляторов ⇒

Они отличаются по принципу действия и конструкции ⇒

Осевой вентилятор получил широкое применение в конструировании систем охлаждения различной компьютерной техники, благодаря простоте изготовления и универсальности. Он применяется для охлаждения системных блоков компьютеров, ноутбуков, сильно греющейся электроники на материнских платах, центральных процессоров, видеокарт, блоков питания и другого оборудования.

Основной способ применения осевых вентиляторов, это обдув радиаторов охлаждения, установленных на электронных устройствах, требующих принудительного отвода тепла.

Центробежный (радиальный) вентилятор представляет собой вращающийся ротор, состоящий из спиральных лопастей. В данном виде вентилятора, воздух затягивается вращающимся ротором через боковое отверстие, внутрь кожуха, где он, за счет центробежной силы, направляется на нагретый радиатор, проходя через ребра которого, он забирает исходящее от них тепло и выводит его наружу.

Радиальный вентилятор применяется в основном только для охлаждения ноутбуков, видеокарт, и в качестве дополнительного охлаждения мощных компьютеров и низкопрофильных серверов (бловер).

В охлаждении современных видеокарт турбинные системы показали себя не с лучшей стороны. До недавнего времени все референсные видеокарты NVIDIA и AMD оснащались такой системой охлаждения. Но ее работой многие были недовольны, так как она очень сильно шумит, и при всем этом не охлаждает так, как это делают обычные вентиляторы. В своей последней линейке видеокарт, NVIDIA заменила турбину на обычные вентиляторы, что положительно сказалось на их охлаждении. Надеюсь AMD сделает то же самое.

Преимуществом центробежных вентиляторов, перед осевыми, является возможность прямого вывода нагретого воздуха за пределы системного блока компьютера и большая надежность в силу своих конструкционных особенностей.

Разборка и смазка

Вентилятор для компьютера нам может потребоваться разбирать, чтобы смазать его, или очистить от пыли. Нашел отличное видео на забугорном ютубе по этой теме. Оно на английском, но все основные моменты понятны и без перевода.

Основными сборщиками пыли являются лопасти вентилятора, причем из-за большой скорости вращения, мелкие частички пыли плотно оседают на поверхности лопастей, и качественно очистить их можно только вручную, используя любую влажную тряпочку или другой похожий подручный материал. Пылесос или сжатый воздух здесь не помогут.

На примере разборки старого осевого вентилятора на подшипнике скольжения фирмы ADDA (данная фирма выпускает очень качественные вентиляторы, но у нас в продаже мне они не попадались) я покажу как это делать ⇒

1. Первым делом необходимо аккуратно снять наклейку с логотипом производителя, желательно не испортив клеящей основы. Она нам еще пригодиться
2. Далее вынимаем резиновую или пластиковую заглушку, защищающую подшипники от проникновения в них посторонних частиц (в вентиляторах использующих подшипники скольжения, она служит еще и для предотвращения вытекания смазки)
3. Ну и последнее, самое сложное, это снять с вала крыльчатки фиксирующую пластиковую шайбу.

Фиксирующее (стопорное) кольцо имеет разрез в одном месте и жесткую структуру (очень легко пружинит), поэтому при ее снятии будьте очень осторожны, чтобы она никуда не отлетела. Найти тоненькое и маленькое кольцо будет сложно (проверено на практике), а вентилятор без стопорного кольца неработоспособен.

Для ее снятия лучше воспользоваться тонким пинцетом или любым другим предметом, которым будет удобно ее подцепить и удержать.

После снятия фиксирующего кольца, процесс разборки компьютерного вентилятора закончен. Вынимаем крыльчатку и приступаем к очистке и смазке.

Смазку вентиляторов собранных на подшипнике скольжения нужно производить густыми смазочными материалами, так как необходимо, чтобы смазочный материал был постоянно на металлической оси вентилятора во время его работы.

Достаточно немного смазать саму ось крыльчатки вентилятора, а после ее установки в рамку с электродвигателем, добавить небольшое количество смазочного материала (до уровня установки стопорного кольца) с задней части компьютерного вентилятора.

Это делается для того, чтобы во время работы вентилятора, разжиженная от нагрева смазка поступала по металлической втулке до подшипника и смазывала пространство между ними. Я использую смазку ЦИАТИМ-201. Ее можно купить в магазинах радиодеталей.

Смазку вентиляторов для компьютера, собранных на подшипниках качения (шарикоподшипниках) производят жидкими материалами. Отлично подходит для этих целей силиконовое масло ПМС-100, ПМС-200, которое так же можно приобрести в магазинах радиодеталей.

Смазка таких вентиляторов осложняется тем, что подшипники небольшого размера и зазоры между корпусом подшипника и самими шариками очень маленькие. Я лично провожу их смазку таким образом ⇒

1. Достаю подшипники с вентилятора
2. Хорошо их протираю спиртом (или чем нибудь обезжиривающим)
3. Насухо вытираю и на 15-20 мин (пока чищу и смазываю сам вентилятор) забрасываю их в емкость с силиконовым маслом
4. Затем пинцетом достаю их оттуда, надеваю на вал крыльчатки и собираю вентилятор
5. Сборка производиться в обратном порядке.

Характеристики вентиляторов для ПК

Вентиляторы характеризуются следующими основными техническими параметрами ⇒

• Частота (скорость) вращения. Измеряется в оборотах в минуту или RPM (revolutions per minute)
• Создаваемый воздушный поток (CFM)
• Уровень создаваемого шума (дБ)

Скорость вращения

Сколько оборотов вокруг своей оси может сделать крыльчатка вентилятора за одну минуту.

Воздушный поток

Производительность вентилятора выражается в мощности создаваемого воздушного потока и выражается в кубических футах в минуту (Cubic Feet per minute, CFM). Это означает, какой объем воздуха может пропустить через себя вентилятор, при определенной частоте вращения за одну минуту.

Именно воздушный поток, создаваемый вентилятором влияет на то, какое количество рассеиваемого тепла можно будет отвести от греющегося элемента за определенную единицу времени.

Чем больше CFM, тем производительнее вентилятор. При этом, стоит обращать внимание на уровень создаваемого им шума. Во многих случаях менее производительный, но более тихий вариант, может оказаться предпочтительнее.

Для увеличения воздушного потока, лучше использовать вентиляторы большого размера с низкой скоростью вращения, чем маленькие, но быстрые. Это избавит Вас от лишнего шума.

Уровень создаваемого шума

Рассчитывается в децибелах. На эту характеристику влияет, куда и как установлен вентилятор, в каких условиях он работает, вид установленных подшипников, качество изготовления, частота вращения и размер вентилятора, количество лопастей и их форма. Более подробно читайте в конце статьи.

Виды подшипников, используемых в компьютерных вентиляторах

Одним из самых важных параметров, на который следует обращать внимание при выборе вентилятора для компьютера, это вид используемых в нем подшипников.

Существует несколько видов подшипников, на основе которых создаются компьютерные вентиляторы. Именно они влияют на такие важные параметры для нас, как надежность, время наработки на отказ и создаваемый вентилятором шум.

Приведенные ниже виды подшипников на сегодняшний день являются самыми распространенными при производстве компьютерных вентиляторов.

Так же существуют более редкие и дорогие варианты подшипников, о которых я расскажу ниже.

Подшипник скольжения очень прост в изготовлении и от этого самый дешевый из всех видов. Для придания стабильности крыльчатке во время ее вращения, используется металлический или (в более продвинутых версиях) керамический цилиндр, с отверстием посередине. Именно в это отверстие вставляется стальная ось, к которой крепиться крыльчатка.

Из-за такого простого и дешевого технического решения, вытекают все недостатки данного вида подшипников.

Когда вентилятор только приобретен и установлен, он будет Вас радовать тишиной во время своей работы, но как только смазка начнет высыхать (а происходит это приблизительно через год, в зависимости от условий эксплуатации), то появиться неприятный шум.

Он возникает из-за сопротивления, которое появляется при трении оси крыльчатки, об высохшую и загрязненную смазку, внутри подшипника.

Дальнейшая длительная работа вентилятора без смазки, приведет к появлению еще большего шума, началу истирания самого подшипника, разбалансировке, и в конечном итоге приведет к полной невозможности восстановления работоспособности вентилятора, что потребует его замены.

Работоспособность подшипника скольжения сильно зависит от окружающей температуры, чем она ваше, тем быстрее будет высыхать смазка, и тем чаще придется чистить и смазывать сам вентилятор, либо менять его на новый.

Так же, одним из недостатков вентиляторов с подшипниками скольжения, является их низкая эффективность при работе в горизонтальном положении. При таком расположении вентилятора, смазка, находящаяся внутри подшипника, стекает на одну сторону, что приводит к ее неравномерному распределению и более быстрому выходу из строя вентилятора.

Из всего сказанного, можно сделать вывод, что вентиляторы с подшипниками скольжения, особенно качественные модели, можно эффективно применять в охлаждении компьютеров, которым не требуется сильный отвод тепла и время работы которых не превышает 8-10 часов в сутки (офисные или домашние маломощные компьютеры).

Не рекомендуется использовать вентиляторы, построенные на основе подшипников скольжения в серверах, мощных игровых и портативных компьютерах, в системах охлаждения видеокарт.

При всех своих недостатках, такие вентиляторы наименее дороги, а если за ними следить, в нужное время смазывать и чистить от пыли, то и они смогут проработать долго, не беспокоя Вас лишним шумом.

Теперь перейдем к более качественным и дорогим моделям вентиляторов построенных на основе двух шарикоподшипников ⇒

Шарикоподшипник представляет собой металлический корпус в виде кольца и внутренней втулки с заключенными между ними шариками. Подшипник качения является не разборным, поэтому смазка находящаяся внутри него не вытекает. Это значительно продлевает срок службы вентилятора, а его характеристики ухудшаются очень незначительно, в течение всего времени эксплуатации.

Так же, подшипник качения, менее подвержен влиянию высоких температур, по сравнению с подшипником скольжения, и пригоден для охлаждения компьютеров с сильным выделением тепла.

Уровень акустического шума, издаваемый современными вентиляторами, оснащенными шарикоподшипниками не громче, чем у новых вентиляторов на подшипниках скольжения, и в течение всего времени использования он практически не изменяется, в отличие от соперника.

Вы скорее услышите шум, от трения входящего или выходящего с большой скоростью воздуха, об вентиляционные отверстия Вашего корпуса, чем шум работы подшипников качения.

Вентилятор на подшипниках качения позволяет создавать на его основе значительно более продуманные и эффективные варианты охлаждения компьютерных систем, из-за возможности располагать их в любом удобном положении, не боясь ухудшения характеристик вентилятора или уменьшения срока его службы.

Так как подшипник качения технологически более сложен в изготовлении, чем подшипник скольжения, то соответственно он более дорог и изделия на его основе имеют высокую цену. А если учесть, что в качественном вентиляторе установлено два подшипника качения, то цена вырастает еще больше.

На данный момент, выбор вентилятора на подшипниках качения представляется мне самым оптимальным вариантом. Производителей много, качество продукции высокое, а цены, ввиду высокой конкуренции, находятся на приемлемом уровне. Рекомендуется устанавливать во все существующие компьютеры.

Приобретение данных вентиляторов, избавит Вас от множества проблем, связанных с их обслуживанием, так как их время наработки на отказ, примерно, составляет жизненный цикл современного компьютера, и вентиляторы на шарикоподшипниках вы будете менять вместе со всем содержимым вашего ПК .

Для производства одного вентилятора, могут использоваться комбинации различных видов подшипников. Например, достаточно распространенным вариантом является вентилятор, в котором установлены один подшипник скольжения и один подшипник качения.

Это решение не устраняет существующие недостатки вентиляторов, но позволяет производителям сэкономить и занять нужную им ценовую нишу, между дорогими и дешевыми моделями вентиляторов, а нам с вами получить хороший продукт по приемлемой цене.

Керамический подшипник качения (Ceramic Bearings)

Подшипник качения, при производстве которого применены керамические материалы. Эксплуатационные свойства керамики, для производства подшипников, превосходят свойства металла. Заявленный ресурс работы больше обычных в два раза.

Керамический подшипник качения позволяет использовать вентиляторы, построенные на их основе при таких температурах, в которых неспособны долго работать другие типы подшипников.

На сегодняшний день, это самые долговечные подшипники, применяемые в вентиляторах, но вместе с тем и самые дорогие.

Гидродинамический подшипник (Fluid Dynamic Bearings)

Технологически усовершенствованный подшипник скольжения, в котором вращение вала крыльчатки происходит в слое специальной смазки, постоянно находящейся внутри втулки, за счёт создающейся при работе разницы давлений.

Уровень шума у гидродинамического подшипника, считается самым низким.

Наработка на отказ выше, чем у подшипников скольжения почти в два раза, но ниже, чем у подшипников качения. Вентиляторы на этом типе подшипников дороги и очень редки, ввиду сложности изготовления. Выпускаются только небольшой группой производителей.

Подшипник скольжения c винтовой нарезкой (Rifle bearing)

Подшипник скольжения со специальными нарезами на внутренней стороне втулки и вдоль оси крепления крыльчатки, по которым осуществляется равномерное распределение смазки. По уровню издаваемого шума и времени работы примерно соответствует характеристикам гидродинамического подшипника.

Размеры вентиляторов для компьютера

Так как, нуждающаяся в охлаждении электроника компьютерных систем, имеет различные размеры, то и для ее охлаждения требуются вентиляторы различной мощности и размеров.

Все компьютерные вентиляторы, которые можно купить, имеют стандартные размеры. При выборе компьютерных комплектующих (особенно корпусов), стоит обратить на это внимание. В устройствах с нестандартными вентиляторами очень трудно, или даже невозможно, будет произвести замену вышедшего из строя вентилятора, что приведет к необходимости замены всей системы охлаждения.

Системы охлаждения многих старых видеокарт очень сильно страдали из-за установки низкокачественных вентиляторов, которые выходили из строя раньше, чем видеокарта морально устаревала. Я произвел замену кулеров и вентиляторов, только для своего компьютера, на двух видеокартах (NVIDIA Geforce 4 Ti 4200 и ATI Radeon X800XT), но это было уже очень давно.

Раньше это представляло большую проблему, но сейчас производители систем охлаждения ее решили, благодаря внедрению центробежных (турбинных) вентиляторов и намного более качественных осевых.

Стандартные размеры осевых компьютерных вентиляторов (в мм)

40Х40, 50Х50, 60Х60, 70Х70, 80Х80, 92Х92, 120Х120

Толщина рамки корпуса 80, 90 и 120 мм вентиляторов составляет 25 мм, хотя встречаются вентиляторы с 15, 30 или 35 мм рамкой. Рамки у вентиляторов меньших размеров составляют 10, 15 мм.

Ниже на изображении вы можете просмотреть, как габаритные, так и установочные размеры основных типоразмеров компьютерных вентиляторов (простите за мелкие подписи, для более детального просмотра кликните по изображению).

Правильно мерить размеры вентилятора надо, как показано на изображении ниже ⇒

Нестандартные размеры компьютерных вентиляторов 95, 130 и 140 мм

130 и 140 мм вентиляторы не так давно появились, благодаря увеличению требований к мощности систем охлаждения современных компьютеров.

Изначально, в своей основной массе, они применялись для охлаждения блоков питания компьютера и кулерах для охлаждения процессоров, но сейчас ситуация изменилась.

Производители компьютерных корпусов, так же не отстают в оборудовании своих детищ посадочными местами под такие новинки.

Множество производителей ветродуев, начали изготавливать 130 и 140 мм вентиляторы для продажи в розницу.

Стоит обратить внимание на то, что у некоторых брендов, таких как Noctua, Evercool и им подобных, 130 и 140 мм вентиляторы имеют возможность установки в 120 мм посадочные места, при помощи дополнительных креплений или специально разработанных форм корпуса вентилятора.

Цена на 140 мм вентиляторы несколько выше, чем на их меньших сородичей, но за чуть большие деньги и незначительное увеличение размеров, вы получаете больший поток воздуха в единицу времени, снижение оборотов вентилятора, и как следствие улучшение охлаждения системного блока и уменьшение шума от него.

Можно предположить, что со временем 140 мм вентиляторы, вытеснят 120 мм, как это было не так давно с 92 мм и станут стандартом.

Заменяемые 95 мм вентиляторы (не заменяемые используются в системах охлаждения видеокарт) применяются исключительно в кулерах для охлаждения процессоров. По большей части под процессоры Intel.

Выпускается таких вентиляторов мало, и приобрести их можно только через интернет либо в крупных городах или торговых сетях.

Перед тем, как читать далее, передохните и посмотрите видео про выбор корпусного вентилятора ⇒

Подключение компьютерных вентиляторов

Все вентиляторы для компьютера, подключаемые к материнской плате или блоку питания, в стандартном режиме, работают от 12 вольт.

Вентиляторы могут быть с автоматической регулировкой скорости вращения крыльчатки (тахометр), либо без нее.

Виды контактов вентиляторов

У всех компьютерных блоков питания имеется стандартный разъем (Molex) для подачи электрического тока на различные устройства (жесткие диски, оптические приводы и вентиляторы).

Для подключения к компьютерному блоку питания в вентиляторах может применяться, как обычный разъем с четырьмя контактами (типа Molex), так и уменьшенные варианты.

Для работы вентилятора, из четырех контактов, используется только два (Земля и 12 вольт).

Вот так выглядит один из самых популярных в настольной компьютерной технике — 4х-клеммный разъём питания Molex.

Вентилятор, подключенный к нему со стандартным расположением контактов на разъеме питания, будет работать от 12В. Если нам потребуется уменьшить скорость вращения вентилятора, то мы можем легко подключить его к 5 или 7 Вольтам. Для этого нам необходимо поменять местами провода в разъеме питания вентилятора.

Контакты на концах проводов имеют стандартное строение. Они зафиксированы при помощи пары отгибающихся металлических усиков в пластмассовой части разъёма. Для извлечения контакта из разъема, необходимо эти выступающие усики вдавить во внутрь контакта и затем спокойно вынуть провод и вставить его в нужное вам место разъема.

Для подключения к разъемам на материнской плате или другим устройствам, имеющим возможность регулировать скорость вращения вентиляторов, применяются уменьшенные разъемы. Они бывают двух, трех или четырех контактными.

• 2-х контактный разъем имеет два провода, и подает стандартное напряжение +12В
• В 3-х контактном разъёме, кроме «земли» и 12В имеется провод для для связи с тахометром. Тахометр предназначен для регулирования скорости вращения крыльчатки вентилятора, путем изменения напряжения электропитания. Этот параметр настраивается в BIOS материнской платы или специальным программным обеспечением
• Вентиляторы с 4-х контактными разъёмами ставятся в системы охлаждения процессоров и видеокарт.  Их скорость регулируется автоматически, при помощи PWM (pulse-width modulation – широтно-импульсная модуляция). В зависимости от температуры охлаждаемого элемента.

Если нагрузки на центральный процессор или видеокарту нет, то они тогда греются слабо и сильного охлаждения им не нужно. В этом случае модуль PWM снижает обороты вентилятора до минимально необходимых значений.

Если нагрузка повышается, то выделение тепла процессорами увеличивается, и модуль PWM постепенно, по мере роста температуры, повышает обороты вентилятора для предотвращения перегрева.

Компьютерные вентиляторы могут быть оснащены сразу двумя различными типами разъемов, подключенными параллельно. Обычно это стандартный Molex и маленький 3х- или 4х-контактный разъем. Подключать питание можно только к одному из них.

Регулирование скорости вращения вентиляторов для компьютера различными способами, значительно продлевает срок их эксплуатации и снижает издаваемый ими шум.

Шум, создаваемый компьютерными вентиляторами и методы борьбы с ним

Уровень шума, создаваемый вентилятором во время его работы, является важным показателем при выборе той, или иной модели.

Акустический шум измеряется в дБ (децибелах), и обязательно указывается производителем в технической документации к своей продукции.

Реальные данные в условиях эксплуатации, будут значительно отличаться от заявленных производителем. Измерение шумовых характеристик, проводится в идеальных условиях, т.е. вентилятор работает в свободном положении, не имеет никаких препятствия для прохождения воздушного потока от него, и ни к чему не крепится.

Установка в компьютерный корпус или монтирование вентилятора на радиатор, очень сильно повлияет на издаваемый им шум, и не в лучшую сторону.

Теперь разберем, какие же факторы влияют на акустический шум вентилятора ⇒

Низкочастотные вибрации, исходящие от подшипника во время его работы, которые передаются к компьютерному корпусу, через крепление рамки вентилятора.

Методы борьбы ⇒

Форма вентиляционных отверстий, через которые входит или выходит воздушный поток.

Здесь, шум создается всасываемым или выходящим наружу воздухом, который под давлением и с большой скоростью проходит через узкие вентиляционные отверстия.

Методы борьбы:

• Использовать корпуса с аэродинамическими отверстиями. Идеальным решением будет использование вот таких решеток
• Уменьшение скорости вращения вентилятора, либо установка более медленной модели
• Если есть возможность, то отдаление вентилятора от вентиляционного отверстия на небольшое расстояние.

Форма, количество, угол наклона и качество изготовления лопастей.

Лопасти непосредственно влияют на акустические характеристики вентилятора. При прохождении воздушного потока через них, они его как бы его разрезают, от чего создается шум определенного спектра.

Спектр и уровень шума у каждой модели вентилятора будет свой, и зависеть от скорости вращения, качества поверхности, угла расположения и количества лопастей. На этот параметр вы можете повлиять, только правильно выбрав модель вентилятора.

Если вы сможете учесть все вышеуказанные факторы при выборе и покупке вентилятора для  компьютера, то беспокоиться об издаваемом шуме вашим ПК не придется.

Конечно, идеально тихим компьютер сделать не получится, но уж точно будет лучше, если вы  воспользуетесь перечисленными выше советами.

Пожалуйста, если вам не сложно, дайте обратную связь. Оставьте свой комментарий. Напишите что вас еще интересует в этой теме и я обязательно это включу в статью. Это займет немного времени, но чтобы давать нужную именно вам информацию это сделать необходимо. Для меня это очень важно. Спасибо.

Помогло2Не помогло

Александр

Увлечен компьютерами и программами с 2002 года. Занимаюсь настройкой и ремонтом настольных ПК и ноутбуков.

Задать вопрос

Два 92 мм вентилятора?

25%

Один 120 мм вентилятор?

75%

Проголосовало: 4

ТОП—10. Лучшие вентиляторы (кулеры) для корпуса ПК (120, 140 мм). Сентябрь 2020 года. Рейтинг!

Автор Анатолий Воронцов На чтение 11 мин. Просмотров 1.9k. Опубликовано 02.10.2020 Обновлено 02.10.2020

Всем привет! Сегодня я расскажу вам о 10 лучших кулерах для корпуса компьютера, которые позволят эффективно охладить воздух в нем.

AeroCool Rev

Открывает наш ТОП – AeroCool Rev. Это 120-миллимтеровый недорогой вентилятор с подсветкой красного, зеленого или синего цвета, которая придаст корпусу вашего компьютера оригинальный внешний вид. Вентилятор подключается через разъем 3-pin, что позволяет управлять напряжением и скоростью вращения из BIOS. Для более точного направления воздушного потока, скорость которого может достигать 1200 оборотов в минуту, в крыльчатке этого кулера используется 11 лопастей. Вращение обеспечивается гидродинамическим подшипником скольжения, рассчитанным на 60 тысяч часов работы. А на местах крепления к корпусу установлены мягкие подкладки, которые поглощают и подавляют вибрацию, возникающую во время работы вентилятора. Важно знать, что у AeroCool Rev из-за наличия подсветки, довольно толстая рамка корпуса, поэтому лопасти короче, чем у обычный дешевых вентиляторов, что в свою очередь влияет на воздушный поток. Уровень шума его работы не превышает 15,1 дБ. И это один из лучших показателей среди героев нашего ТОПа. Если у вас слабо-продуваемый, старый корпус, а «железо» горячее, то брать такой кулер я не рекомендую. Ну а если место для установки предостаточно, хочется подсветку и тихую работу, то такой кулер вам подойдет.

• Размеры: 120 х 120 х 25 мм.
• 3 варианта подсветки.
• Разъем: 3-pin.
• Скорость: 1200 об/мин.
• Пуск. напряжение: 7 В.
• Номин. напряжение: 12 В.
• Номин. ток: 0.4 А.
• Потр. мощность: 4.8 Вт.
• Расход воздуха: 41.3 CFM.
• Уровень шума: 15.1 дБА.
• Гидродинамический п/ш.
• Ресурс работы: 60000 ч.

Arctic ARCTIC F12

Arctic ARCTIC F12 – это недорогой и эффективный 120-миллмиетровый кулер. Он способен автоматически регулировать уровень оборотов, подбирая необходимое решение для текущих потребностей системы, что позволяет сохранить внутренний климат в пределах допустимых значений. Скорость вращения вентилятора ARCTIC F12 может находится в пределе от 380 до 1350 об/мин, а изменяется она в зависимости от показаний температурного датчика. Воздушный поток при максимальной скорости вращения ARCTIC F12 может достигать 57 CFM, что достаточно много. Уровень шума у этого кулера не сказать, чтобы высокий, но и тихим этот вентилятор не назовешь. Тут все зависит от скорости вращения, а среднее значение составляет 24,4 дБ. А еще, как отмечают владельцы, при работе слышно низкочастотное постукивание. Оно едва различимо, но в полной тишине все равно слышно. Тем не менее этот кулер весьма популярен. Во-первых, за свою невысокую стоимость, а во-вторых за долговечность, которую ему обеспечивает гидродинамический подшипник. Плюс производитель дает гарантию в 6 лет. Так что можно быть уверенным, что такой кулер прослужит вам верой и правдой много лет.

• Размеры: 120 х 120 х 25 мм.
• Разъемы: 3-pin.
• Скорость: 1350 об/мин.
• Номин. напряжение: 12 В.
• Номин. ток: 0.24 А.
• Потр. мощность: 4.8 Вт.
• Расход воздуха: 57 CFM.
• Уровень шума: 24.4 дБА.
• Гидродинамический п/ш.
• Гарантия: 6 лет.

Deepcool RF 120

Продолжает наш ТОП – Deepcool RF 120. Этот 120-миллиметровый кулер оснащен RGB-подсветкой, состоящей из 6 светодиодов, поэтому он отлично подходит для подсветки вашего ПК и способен создавать различные эффекты со сменой режимов, включая мерцающий, постоянную подсветку и режим автоматической смены цветов. Кроме того, в комплект поставки вентилятора входит проводной пульт управления. А, если ваша материнская плата поддерживает RGB SYNC и на ней есть 4-пиновый порт, управлять RGB-подсветкой можно при помощи специального приложения. Сила воздушного потока и давление воздуха, которые создаёт вентилятор, подобраны так, чтобы обеспечить полную совместимость с любым корпусом или системой водяного охлаждения. Скорость вращения может варьироваться в диапазоне от 500 до 1500 оборотов в минуту. При этом, уровень шума не превышает 27 дБ. В самом производительном режиме, значение CFM достигает значения в 56,5, что является отличным показателем. Ну а за долговечность этого кулера отвечает гидродинамический подшипник. Отзывы на данное устройство строго положительные и каких-либо существенных недостатков он не имеет. Так что могу смело рекомендовать вам этот кулер.

• Размеры: 120 х 120 х 25 мм.
• Подсветка: RGB-LED.
• Разъемы: 4-pin.
• Скорость: 500 — 1500 об/мин.
• Номин. напряжение: 12 В.
• Номин. ток: 1.11 А.
• Энергопотребление: 2.76 Вт.
• Расход воздуха: 56.5 CFM.
• Уровень шума: до 27 дБА.
• Гидродинамический п/ш.
• Пульт ДУ.

Arctic P12 PWM PST

Далее в нашем рейтинге лучших кулеров для корпуса ПК идет 120- миллиметровый Arctic P12 PWM PST. У него всего 5 лопастей, но они имеют сильно изогнутую форму, поэтому практически не шумят и обеспечивают при этом эффективное охлаждение. Благодаря 4-контактному разъему частота вращения у этого кулера может регулироваться в широком спектре с помощью ШИМ. Минимальное количество оборотов в минуту, совершаемых этим вентилятором равняется 200, а максимальное – 1800, при котором CFM достигает значения в 56,3. Что касается уровня шума, издаваемого этим вентилятором, то он не превышает 22,5 дБ. Также, этот вентилятор примечателен гидродинамическим подшипником с увеличенным ресурсом работы, который достигает 60 тысяч часов. В сети на него множество положительных отзывов. Владельцам он нравится за свою эффективность, тихую работу, надежность и небольшую стоимость. Так что, если вы ищите недорогой, качественный и надежный кулер, то стоит обратить внимание на эту модель.

• Размеры: 120 х 120 х 25 мм.
• Разъемы: 4-pin.
• Скорость: 200 — 1800 об/мин.
• Номин. напряжение: 12 В.
• Расход воздуха: 56.3 CFM.
• Уровень шума: 22.5 дБА.
• Гидродинамический п/ш.

Noctua NF-F12 PWM

Noctua NF-F12 PWM – это 120-миллмиетровый кулер, созданный специально для обдува радиаторов. Он имеет 7 длинных, пологих лопастей, которые создают хорошее статическое давление. А вместо привычных ножек, удерживающих статор, кулер оснащен 11 неподвижными лопастями, задачей которых является выпрямление и фокусировка воздушного потока, значение которого достигает 54,97 CFM. Разъем питания у этого кулера четырехконтактный. А скорость вращения крыльчатки контролируется с помощью широтно-импульсной модуляции в диапазоне от 300 до 1500 об/мин. При этом, до 900 об/мин вообще не слышно работу кулера. При 1200 оборотах становится слышен поток воздуха, но он нисколько не мешает комфортной работе за компьютером. Да и вообще, уровень шума у этого вентилятора находится в пределах от 18,6 до 22,4 дБ, что является отличным показателем. Также стоит отметить, что с обеих сторон по углам вентилятор оборудован резиновыми прокладками для виброизоляции и у него удлиненный кабель. А его гидродинамический подшипник с магнитной стабилизацией, который является гордостью производителя, рассчитан на ресурс работы в 150 тысяч часов и имеет 6-летнюю гарантию. Владельцы Noctua NF-F12 PWM довольны приобретением этого кулера и отмечают его тихую работу и эффективное охлаждение. Так что, если вам требуется тихий, надежный и эффективный вентилятор – рекомендую эту модель. Но стоит учитывать, что и стоить он будет на порядок выше, чем другие кулеры.

• Размеры: 120 х 120 х 25 мм.
• Разъемы: 4-pin PWM.
• Скорость: 500 — 1500 об/мин.
• Номин. напряжение: 12 В.
• Расход воздуха: 54.97 CFM.
• Уровень шума: до 22.4 дБА.
• Гидродинамический п/ш.
• Ресурс работы: 150000 ч.
• Гарантия 6 лет.

be quiet! Pure Wings 2 (BL039)

be quiet! Pure Wings 2 (BL039) – это 120-миллиметровый кулер, имеющий огромное количество восторженных отзывов в сети и примечательный тихой работой даже на максимальных оборотах. Он имеет несколько непривычный внешний вид, отличающий его от множества однообразных кулеров, которые сейчас выпускаются разными производителями. Особый дизайн 9 лопастей этого кулера не только позволяет добиться низкого уровня шума, который не превышает 20,2 дБ, но и создает мощный поток воздуха для эффективного охлаждения компьютера. Максимальное количество оборотов, которое может совершать этот кулер составляет 1500 в минуту. А за час он прогоняет через себя 87 кубических метров воздуха. Также хочется отметить, что ресурс работы у вентилятора составляет 80 000 часов, то есть это более 9 лет непрерывной работы, что является весьма значительным сроком. Достигнуть такого показателя удалось благодаря применению подшипника с винтовой нарезкой. Что касается длины кабеля питания кулера, то она составляет 46 см, чего будет вполне достаточно для подключения кулера, независимо от места его расположения в корпусе.

• Размеры: 120 х 120 х 25 мм.
• Разъемы: 4-pin PWM.
• Скорость: до 1500 об/мин.
• Раб. напряжение: 5 — 12 В.
• Расход воздуха: 51.4 CFM.
• Уровень шума: до 20.2 дБА.
• П/ш с винтовой нарезкой.
• Ресурс работы: 80000 ч.
• Длина кабеля: 46 см.
• Гарантия: 3 года.

PCcooler CORONA

Продолжает наш ТОП PCcooler CORONA. Этот недорогой и эффективный 120-миллиметровый кулер станет отличным решением для тех, кто хочет яркую подсветку для своего компьютера. Производитель предлагает на выбор синий, зеленый, красный и белый цвета, а также есть версия с RGB подсветкой. Последняя имеет 5 уровней скорости, 6 режимов освещения и 7 различных цветов, которые обеспечивают уникальные световые эффекты. Каждый из вентиляторов серии CORONA имеет 9 лопастей особой формы, которые эффективно работают над охлаждением, прогоняя до 65 кубических футов воздуха в час. В комплекте с кулером идет 8 амортизирующих резиновых подушек, которые установлены с двух сторон изделия в каждом из его углов. Они имеют хороший амортизационный эффект, что делает работу кулера практически бесшумной. Об этом говорят и отзывы владельцев. По заверениям производителя уровень шума у этих кулеров не превышает 26,5 дБ на максимальных оборотах. Что касается ресурса работы, то он составляет 30 тысяч часов. Не самый большой показатель среди участников нашего ТОПа, но тоже весьма значительный. Правда смущает гарантия всего в 1 год. Но недовольных отзывов, о том, что кулер быстро вышел из строя в сети не обнаружил. Так что могу смело рекомендовать вам его.

• Размеры: 120 х 120 х 25 мм.
• 5 видов подсветки.
• Разъемы: 4-pin.
• Раб. напряжение: 8 – 13.2 В.
• Расход воздуха: 65 CFM.
• Уровень шума: до 26.5 дБА.
• Гидродинамический п/ш.
• Ресурс работы: 30000 ч.
• Гарантия: 1 год.

Noctua NF-A14 PWM

От 120-миллиметровых кулеров перейдем к 140-миллиметровым. Noctua NF-A14 PWM в первую очередь примечателен своей долговечностью. Ее обеспечивает фирменный самостабилизирующийся гидродинамический подшипник на магнитном подвесе, благодаря которому ресурс работы вентилятора составляет 150 тысяч часов. Так что можно быть уверенным, что такой кулер прослужит вам долгие годы. Помимо надежности, стоит отметить особую форму лопастей этого вентилятора, на каждой из которых имеются по 3 насечки. Как утверждает производитель, благодаря им воздушный поток лучше распределяется, а давление увеличивается. Скорость работы этого кулера может варьироваться в широком диапазоне, начиная от 300 оборотов в минуту. При чем, до 800 оборотов он практически бесшумный. А на максимальной скорости в 1500 оборотов уровень шума не превышает значение в 24,6 дБ. Так же стоит отметить, что в комплекте с устройством идут силиконовые накладки для снижения вибраций и 30-сантиметровый кабель, который облегчает размещение вентилятора в корпусе компьютера. Что касается отзывов, то владельцы отмечают повышенный уровень шума на максимальных оборотах, но в целом довольны работой этого кулера, отмечая его высокую эффективность в охлаждении компьютера.

• Размеры: 140 х 140 х 25 мм.
• Разъемы: 4-pin PWM.
• Скорость: 500 — 1500 об/мин.
• Номин. напряжение: 12 В.
• Расход воздуха: 82.52 CFM.
• Уровень шума: до 24.6 дБА.
• Гидродинамический п/ш.
• Ресурс работы: 150000 ч.
• Гарантия 6 лет.

be quiet! Pure Wings 2 (BL040)

Продолжает наш ТОП 140-миллиметровый кулер be quiet! Pure Wings 2 (BL040). Главным достоинством этого кулера является низкий уровень шума, не превышающий 19,8 дБ даже при максимальной скорости в 1000 об/мин. Поэтому, такой кулер станет отличным решением для тихих домашних и офисных ПК, а также игровых и мультимедиа систем. Несмотря на невысокую скорость, этот вентилятор очень эффективно охлаждает компьютер. Достигается это благодаря особой форме 9 лопастей, которые минимизируют генерирующую шум турбулентность и повышают воздушное давление, что является ключом к эффективному охлаждению. За час работы, этот кулер пропускает через себя более 104 кубических метров воздуха, что является отличным показателем. Кроме того, благодаря широтно-импульсной модуляции, вентилятор может самостоятельно увеличивать обороты, когда это необходимо, или снижать их для обеспечения тихой работы ПК. Еще одна особенность этого кулера —  выдающаяся надежность, достигающаяся благодаря высококачественному подшипнику скольжения с винтовой нарезкой, который обеспечивает длительный срок эксплуатации до 80 тысяч часов. А еще, у этого кулера довольно оригинальный внешний вид, сильно выделяющий его на фоне других кулеров и длинный кабель, что дает больше свободы для его размещения. Отзывы на него строго положительные. Так что, если вам нужен тихий и эффективный 140-миллиметровый кулер, то рекомендую обратить внимание на эту модель.

• Размеры: 140 х 140 х 25 мм.
• Разъемы: 4-pin PWM.
• Скорость: до 1000 об/мин.
• Раб. напряжение: 5 — 12 В.
• Расход воздуха: 61.2 CFM.
• Уровень шума: до 19.8 дБА.
• П/ш с винтовой нарезкой.
• Ресурс работы: 80000 ч.
• Длина кабеля: 46 см.
• Гарантия: 3 года.

Arctic P14 PWM

Завершает наш рейтинг Arctic P14 PWM. Это высокопроизводительный недорогой 140-миллиметровый кулер.  Он имеет 5 изогнутых лопастей, которые формируют сфокусированный воздушный поток и высокое статическое давление. Кулер способен автоматически регулировать уровень оборотов, подбирая нужное значение для комфортного климата в компьютере. Скорость вращения вентилятора может находится в пределе от 200 до 1700 об/мин, а изменяется она в зависимости от показаний температурного датчика. Что касается уровня шума, то до 1200 оборотов в минуту, этот кулер практически не слышен, но вот ближе к максимальному значению начинает жужжать. Также стоит отметить, что в комплекте с ним нет резиновых подкладок, для снижения вибрации. Тем не менее этот кулер весьма популярен. Во-первых, за свою невысокую стоимость, а во-вторых за долговечность, которую ему обеспечивает гидродинамический подшипник. Плюс производитель дает гарантию в 10 лет. Так что можно быть уверенным, что такой кулер прослужит вам верой и правдой много лет.

• Размеры: 140 х 140 х 27 мм.
• Разъемы: 4-pin PWM.
• Скорость: 200 — 1700 об/мин.
• Номин. напряжение: 12 В.
• Номин. ток: 0.12 А.
• Расход воздуха: 72.8 CFM.
• Гидродинамический п/ш.
• Длина кабеля: 40 см.
• Гарантия: 10 лет.

Вентиляторы для корпуса / Страница 1

Компьютерное, сетевое и офисное оборудованиеКомпьютерные комплектующиеСистемы охлаждениявентиляторы для корпуса

Вентиляторы для корпуса

№: 452159

Производительность и уровень шума – две ключевые характеристики корпусного вентилятора. Wind Blade 120 обеспечивает эффективное охлаждение и при этом работает бесшумно. Гидродинамический подшипник гарантирует низкий уровень шума во время работы…

№: 376803

Pure Wings 2 140mm PWM — самый крупный вентилятор в модельном ряду, сочетающий в себе все вышеперечисленные особенности. Он обеспечивает максимальный поток воздуха и работает практически бесшумно (19.8дБ(А)). Увеличенный уровень давления воздух…

№: 452153

Производительность и уровень шума – две ключевые характеристики корпусного вентилятора. Wind Blade 120 обеспечивает эффективное охлаждение и при этом работает бесшумно. Гидродинамический подшипник гарантирует низкий уровень шума во время работы…

№: 353849

DeepCool Xfan 120 120mm DP-FDC-XF120 — это высококлассный вентилятор, предназначенный для поддержания оптимального температурного режима внутри корпуса системного блока ПК. Данный вентилятор размером 120 мм способен создавать воздушный поток до 44.71…

№: 376801

Линейка вентиляторов Pure Wings 2 уникальна для своего класса, сочетает в себе максимальную надежность, тишину охлаждения и великолепное соотношение цены и качества. Впечатляет количество технологий по снижению уровня шума, использованных нашей коман…

№: 79793

Deepcool XFAN XDC-XFAN80 — это высококачественный вентилятор для охлаждения системного блока, блока питания. Обладает гидродинамическим подшипником, а низкая скорость вращения 1800 об/мин обеспечивает тихую работу. Он выполнен из алюминия и пред…

№: 672922

Скорость вращения 1000 об/мин. Напряжение 6..12В. Номинальный ток 0.27±0.3A. Разъем 3 pin + molex. Воздушное давление 1,08 мм h3O. Воздушный поток 24,8 CFM. Шум вентилятора 23.7 дБА. Подшипник скольжения.

№: 761792

Мин. Скорость вращения: 500об/мин. Макс. Скорость вращения: 1500 об/мин. Воздушный поток на максимальной скорости: 56.5 CFM. Мин. Уровень шума: 17.8 дБ. Макс. Уровень шума: 27 дБ Тип разъема питания: 4-pin. Размер вентилятора:120 x 120 мм

№: 152707

Arctic Cooling F12 PWM Rev.2 — корпусный вентилятор типоразмера 120 мм, скорость регулируется с помощью ШИМ, достигая 1350 об/мин. Производительность на скорости 1300 об/мин примерно равна 131 м3/ч. Технология PWM Sharing Technology по…

№: 735015

Размеры 120 мм. Скорость вентилятора @ 100% PWM / 12В (об/мин): 2000. Air Flow @ 100% PWM / 12V (CFM / m3/h): 65.51 / 111.3. Воздушное давление @ 100% PWM / 12В (мм h3O): 2.23. Уровень шума @ 100% PWM / 12В (дБ(А)): 36.9.

№: 504310

Deepcool RF120 — корпусной вентилятор размером 120х120 мм, оснащенный шестью яркими RGB-светодиодами, которые создают «волшебные» световые эффекты.

№: 154753

Noctua NF-A14 PWM 140mm — вентилятор для корпуса с технологией AAO (Advanced Acoustic Optimisation). Размеры составляют 140x140x25 мм. Вентилятор оснащён усовершенствованным подшипником SSO2, который снижает уровень шума и повышает срок службы.

№: 698775

Размеры 92*92*25 мм, гидродинамический подшипник, скорость вращения 1800 об|мин, воздушный поток 27 CFM, уровень шума 20 dBA, коннектор 3pin+MOLEX(папа-мама), длина кабеля 40+8 см.

№: 376825

Модель SilentWings 3 120mm PWM сочетает все лучшие в своем классе характеристики. Она поражает идеальным балансом охлаждения и бесшумной работы с максимум 16.4дБ(A) и отвечает всем требованиям к идеальному выбору для использования с кулерами, в корпу…

№: 772063

Для корпуса. Коннектор 2-pin. Максимальная скорость вращения 1200 об/мин. Максимальный уровень шума 25 дБ. Рабочее напряжение 12 В. Размеры 120х120х25 мм.

№: 294983

DeepCool GS120 — это высококлассный вентилятор, предназначенный для поддержания оптимального температурного режима внутри корпуса системного блока ПК.  Данный вентилятор размером 120мм способен создавать воздушный поток до 61.93CFM. Стоит т…

№: 698772

Размеры 140*140*25 мм, гидродинамический подшипник, 8 лопастей, скорость вращения 1200 об|мин, воздушный поток 55 CFM, уровень шума 27 dBA, коннектор 3pin+MOLEX(папа-мама), длина кабеля 40+8 см, ресурс ~50000 часов.

Показать ещё 17Всего 359 товаров

Что такое кулер для компьютера, для чего он нужен

В процессе работы техника нагревается и, чтобы избежать перегрева, ее нужно охлаждать. Кулер для компьютера и есть тот самый охладитель.

Кулер для компьютера — что это

В отличие от обычного вентилятора, который прогоняет воздух для общей вентиляции внутри ПК, кулер – это охладительная система, остужающая непосредственно нагревающиеся детали. В основном продаются:

• кулер процессора компьютера;
• для видеокарты;
• на винчестер;
• кулер для блока питания компьютера.

Зачем нужен кулер

Кулер защищает детали от перегрева, который приведет к поломке и их самих, и всей машины. Устанавливается он индивидуально на каждый компонент, что наиболее подвержен излишнему нагреву.

Устройство кулера

Такая система состоит из вентилятора и радиатора. Питание кулера для компьютера происходит через провода, которые подключаются к специальным контактам блока питания системника.

Радиатор

Функция радиатора – перенять на себя тепло, исходящее от нагревающегося компонента и «выбросить» его в пространство. Наиболее важными параметрами радиатора есть:

• теплопроводность;
• теплоемкость.

Теплопроводность характеризует скорость распределения тепла то поверхности радиатора. Чем она выше, тем лучше. При низком показателе, тепло будет накапливаться только в одной части радиатора и его излучение не будет эффективным.

Теплоемкость говорит о том, какое количество тепла может принять на себя радиатор.

Для того, что бы добиться высоких характеристик, при этом сделать доступной цену, радиаторы для ПК изготавливают из алюминия (дает высокую теплоемкость – 880 Дж/Кг*К) или меди (хорошая теплопроводность – 398 Вт/М*К).

Стоит обращать внимание и на метод крепления ребер к основанию. Если они приклеены на термопасту, такой радиатор менее надежен, чем с припаянными.

Винт

Для того, что бы радиатор мог остыть, нужно постоянно охлаждать воздух вокруг него. Этим и занимается вентилятор. Он состоит и рамки (пластиковой или резиновой), крыльчатки (винта, вентилятора) – вращающейся части, непосредственно гоняющей воздух, и двигателя, который и обеспечивает работу всей охладительной системы.

Крепить вентилятор лучше всего антивибрационными силиконовыми винтами, потому что они смягчают вибрацию и поглощают шум.

Перед установкой кулера на ПК нужно изучить вопрос: «В какую сторону должен дуть вентилятор». Поток воздуха должен быть направлен на охлаждаемую деталь: процессор, видеокарту, жесткий диск…

Когда внутри компа есть много перегревающихся деталей, стоит установить дополнительные вентиляторы.

В любом системнике холодный воздух поступает внутрь снизу через переднюю панель. Далее, нагреваясь, он продвигается и выходит через отверстия вверху задней панели. В связи с этим, если вентилятор установлен сзади, он не должен дуть внутрь.

Иногда кулер не успевает достаточно охлаждать ту же видеокарту, например, если запущена объемная сложная игра. В таком случае, на него можно установить вторую крыльчатку, если это предусмотрено конструкцией устройства.



Характеристики

Выбирая кулер для компьютера, стоит сосредоточить внимание на его основных характеристиках.

Частота вращения двигателя

Такой параметр обозначается аббревиатурой RPM и говорит о количестве оборотов в минуту. Чем этот показатель выше, тем мощнее, производительней кулер, но и более шумный вентилятор.

Воздушный поток, создаваемый крыльчаткой

Высокая производительность (CFM) говорит о том, что такой вентилятор пропускает через себя большой поток воздуха, значит, охлаждение происходит быстрее. Так, устройство размером 40мм на 40мм имеет производительность до 7 единиц, а 60х60 – до 15.

Уровень создаваемого шума

Уровень шума определяется в децибелах (dB). Нормальным считается шум в пределах 25-30 dB. Более высокий уровень шума может создавать дискомфорт для пользователя.

Управление кулерами компьютера для снижения уровня шума ведется нескольким способами:

• специальным сторонним ПО;
• из BIOS (регулируются обороты вентилятора) – программы, изначально установленой на ПК;

устройством «Реобас», которое монтируется в лицевую панель и обеспечивает возможность управлять кулером вручную.

Разъемы

Так же нужно обратить внимание на количество проводов для подключения к блоку питания.

• Трех- и четырехпроводные подключаются к матринской плате. У 4 pin регулировка скорости вращения происходит автоматически за счет сигнала PWM с 4-го контакта. У типа с 3pin контактами нет автоконтроля количества оборотов лопастей винта, оно выставлено на максимум. Отрегулировать его можно через программы. Хотя в некоторых случаях материнка способна сама контролировать скорость через 3-й контакт, изменяя напряжение.

Эти виды взаимосовместимы, то есть трехпроводной можно подключить к 4-х контактному разъему и наоборот. В последнем варианте, учитывая то, что 4-й контакт остается не задействованым, автоматический контроль не работает.

• Четырехконтактный разъем Molex может монтироваться на блок питания. В нем используется только два провода из присутствующих четырех. В этом случае вентилятор работает на максимальной скорости.
• 2 pin устанавливаются на видеокарту, блок питания и прочие элементы. Контроль оборотов проводится только в ручном режиме.Управление через ПО подходит для устройств с 3-я и 4-я проводами, двухпроводные управляются только вручную снижением напряжения.

Какие двигатели устанавливаются на кулер

Сердце кулера – двигатель. От его характеристик зависит работа всей системы.

Осевые

Осевой вариант имеет простую конструкцию и невысокую цену, что делает его наиболее используемым на домашних ПК: на материнских платах, видеокартах, процессорах, блоках питания. В нем, как всасываемый, так и нагнетаемый воздух перемещаются вдоль вращающейся оси.

Центробежные

Центробежный двигатель устроен сложнее, он производительней и устанавливается в кулеры для особо мощных компьютеров. Его ротор сам состоит из крыльчатки. Он засасывает воздух, вращает его и выбрасывает в выходное отверстие «Улитки», из-за чего исходящий поток выходит под углом к засасываемому, не соприкасаясь с ним.

Кулеры и системы охлаждения для компьютера

Доставка — кулеры и вентиляторы для компьютера

Россия

• Астрахань
• Барнаул
• Брянск
• Владивосток
• Волгоград
• Воронеж
• Екатеринбург
• Иваново
• Ижевск
• Иркутск
• Казань
• Калининград
• Кемерово
• Киров
• Краснодар
• Красноярск
• Курск
• Липецк
• Магнитогорск
• Махачкала
• Москва
• Набережные Челны
• Нижний Новгород
• Новокузнецк
• Новосибирск
• Омск
• Оренбург
• Пенза
• Пермь
• Ростов-на-Дону
• Рязань
• Самара
• Санкт-Петербург
• Саратов
• Тольятти
• Томск
• Тула
• Тюмень
• Улан-Удэ
• Ульяновск
• Уфа
• Хабаровск
• Чебоксары
• Челябинск
• Ярославль

Украина

• Винница
• Днепропетровск
• Донецк
• Житомир
• Запорожье
• Киев
• Кривой Рог
• Луганск
• Львов
• Макеевка
• Мариуполь
• Николаев
• Одесса
• Полтава
• Севастополь
• Симферополь
• Харьков
• Херсон
• Черкассы
• Чернигов

Казахстан

• Актобе
• Алматы
• Астана
• Караганда
• Костанай
• Павлодар
• Тараз
• Уральск
• Усть-Каменогорск
• Шымкент

Беларусь

• Барановичи
• Бобруйск
• Борисов
• Брест
• Витебск
• Гомель
• Гродно
• Минск
• Могилев
• Орша

Мы продаем компьютерные кулеры и радиаторы для ПК с доставкой по Москве и всей России в кратчайшие сроки (способы и цены доставки). Вы можете купить кулер для компьютера (компьютерный вентилятор) в нашем интернет-магазине, заказав курьерскую доставку на удобное для вас время. Либо забрать товар самостоятельно из пункта самовывоза.

Основы охлаждения ПК | PC Gamer

Сохраняйте прохладу

Сейчас лето, а это значит, что вам нужно сохранять прохладу не только вам, но и вашему компьютеру. Если вы изучаете, как охладить свой компьютер, это руководство поможет вам начать работу. Мы расскажем, что выделяет тепло и какие эффекты оказывает тепло, способы охлаждения компонентов, которые в нем нуждаются, а также полезную информацию, которую следует учитывать при настройке системы охлаждения.

Источники тепла в системе

Хотя вся электроника излучает некоторое количество тепла, для многих из них это незначительное количество, не требующее особого внимания.Однако есть несколько компонентов, которые выделяют значительное количество тепла. Обычно это:

• Процессор
• GPU
• Модули регулятора напряжения (VRM), они расположены вокруг сокета ЦП
• Набор микросхем
• Высокопроизводительное ОЗУ

Общее практическое правило: чем выше мощность расход, тем больше тепла будет отдавать деталь. Однако это не всегда так. Например, блок питания может потреблять 1000 Вт + от стенной розетки, но он не будет генерировать такое же количество тепла, как видеокарта, потребляющая 250 Вт.

Говоря о выделяемом тепле, часто упоминается величина, называемая расчетной тепловой мощностью или TDP. Основная проблема с этим значением заключается в том, что не существует реального стандарта для его измерения, кроме того, что сообщает производитель детали. Это более полезно для тех, кто создает кулеры, поскольку это значение представляет количество тепловой энергии, которую кулер должен рассеять, чтобы процессор мог выполнять значительные рабочие нагрузки в течение продолжительных периодов времени. Чтобы прояснить некоторые заблуждения, вот две вещи о TDP, которые вы можете убрать:

Более низкий TDP обычно означает как меньшее энергопотребление, так и меньшее тепловыделение.Однако более низкий TDP не означает более низкие рабочие температуры. Две части могут работать при одинаковой рабочей температуре, но кулеру для части с более высоким TDP придется работать усерднее, чтобы поддерживать одинаковую температуру.

TDP — это не , как энергопотребление. TDP предназначен для тепловой энергии, а не для электроэнергии. Физика просто позволяет измерять обе формы энергии в ваттах.

Воздействие тепла

Со временем высокая температура ускоряет износ и снижает надежность компонентов.Однако потеря надежности влияет на то, насколько стабильна деталь при заданном уровне производительности. Если проблемы с надежностью начинают возникать (например, из-за очень высокого разгона процессора и постоянных высоких нагрузок), запуск компонента на более низком уровне производительности может продлить срок службы, прежде чем система перестанет быть надежной.

Еще одно воздействие тепла на компоненты — тепловая нагрузка. Когда становится жарко, они расширяются; когда они остывают, они сокращаются. Повторяющиеся циклы нагрева / охлаждения вызывают механическое напряжение, которое может утомить материал.В какой-то момент материал трескается и рвется. Тепловое напряжение гораздо более заметно, если разница температур велика.

Интересной особенностью полупроводниковой электроники является то, что она может проявлять тепловое ускорение. По мере того как сопротивление полупроводника увеличивается, примерно при 160 ° C, его сопротивление уменьшается. Это приводит к тому, что через устройство проходит больший ток, что приводит к тому, что оно становится еще горячее, пока чип не сгорит.

В остальном тепло не оказывает заметного влияния ни на что другое.Нагрев может привести к снижению производительности, но из-за дросселирования компонента, чтобы предотвратить его нагревание.

Типы охлаждения

Есть несколько способов охлаждения горячих компонентов вашей установки. Каждый из них отличается тем, какую физическую магию они используют для этого.

Воздушное охлаждение

Решение для воздушного охлаждения, состоящее из радиатора, тепловых трубок и вентилятора.

При воздушном охлаждении в качестве первичной охлаждающей среды используется воздух корпуса. Более холодный воздух забирает тепло от компонента, и либо поток воздуха от корпусных вентиляторов, либо естественная конвекция (по мере увеличения тепла) уносит горячий воздух.

Это самый простой метод охлаждения, который стоит меньше всего. Однако лучшие решения для воздушного охлаждения могут быть громоздкими и тяжелыми. Воздухоохладители также требуют намного большего воздушного потока, что приводит к большему шуму, чтобы достичь той же рабочей температуры, что и другие методы охлаждения.

Компоненты воздушного охлаждения

• Радиатор : металлический блок с оребрением, прикрепляемый к компоненту. Это увеличивает площадь поверхности компонента, позволяя большему количеству воздуха отводить тепло.
• Теплораспределитель : Металлическое покрытие компонента, предназначенное для обеспечения контакта большей площади поверхности с радиатором, если он должен быть установлен. В остальном он работает как основной радиатор.
• Тепловая трубка / паровая камера: Эти два компонента используют своего рода охлаждение с фазовым переходом (описанное ниже). Внутри находится рабочая жидкость, которая выкипает с конца компонента и охлаждается с другой стороны. Это позволяет использующему его радиатору работать более эффективно в том же пространстве.
• Вентилятор: Вентилятор вызывает принудительную конвекцию над радиатором, проталкивая через него больше воздуха, чем естественная конвекция. Если в радиаторе есть вентилятор, это называется активным охлаждением. В противном случае это пассивное охлаждение.

Жидкостное охлаждение

При жидкостном охлаждении в качестве первичной охлаждающей среды используется какой-либо охлаждающий агент, обычно дистиллированная вода. Тепло улавливается компонентом и передается радиатору, где воздушное охлаждение охлаждает жидкость. Преимущество жидкостного охлаждения в том, что оно имеет гораздо более высокую теплоемкость , чем воздух, а это означает, что оно будет удерживать намного больше тепловой энергии при заданной температуре.Это позволяет охладителю жидкости поддерживать более низкую температуру компонента, чем охладитель воздуха при той же рабочей нагрузке.

Компоненты жидкостного охлаждения

• Тепловой блок: Он прикрепляется к компоненту и имеет каналы для прохождения жидкости. Внутри есть ребра, похожие на радиатор, которые способствуют передаче тепла.
• Насос: Он поддерживает поток жидкости по системе.
• Радиатор: Радиаторы представляют собой возвратно-поступательную петлю трубы с металлическими ребрами между секциями.Это быстро охлаждает жидкость. Для более быстрого охлаждения жидкости можно использовать вентилятор.
• Резервуар: Это увеличивает количество жидкости, которое может удерживать система, и, таким образом, увеличивает охлаждающую способность. Их также можно использовать для удаления воздуха из системы.

Типы жидкостного охлаждения

Система с замкнутым контуром (также известная как «все-в-одном»)

Это автономное устройство, которое включает тепловой блок, насос и радиатор. Они не обслуживаются пользователем, кроме установки и базового обслуживания.То есть нельзя добавлять дополнительные трубки и детали для расширения петли.

Пример водоохладителя с замкнутым контуром.

Системы с разомкнутым контуром

Они строятся по частям и в результате являются модульными и настраиваемыми. Например, вы можете начать с контура охлаждения процессора, но если вы хотите добавить видеокарту, вы можете сделать это в будущем. Типичными частями открытого контура являются тепловой блок (блоки), радиатор, насос и резервуар с трубками, соединяющими их все вместе.

Пример разомкнутой системы.

Submerged

Это погружает большую часть оборудования в жидкость, обычно минеральное масло, из-за его неспособности проводить электричество. Жидкость еще можно откачивать в радиатор для охлаждения.

Погружной компьютер.

Охлаждение с фазовым переходом

Охлаждение с фазовым переходом работает так же, как работает кондиционер или холодильник: с помощью процесса испарения (жидкость в газ) рабочего тела для отвода тепла или перекачки его в другое место.Вы можете увидеть эту работу, если слишком сильно наклоните баллон со сжатым воздухом и распылите его по поверхности.

Охладители с фазовым переходом могут охлаждать компонент ниже температуры окружающей среды и часто охлаждают ниже точки замерзания. Недостатком этого является образование конденсата и опасность короткого замыкания. К тому же это очень дорого; Вы не сможете использовать его, если только вы не участвуете в соревнованиях по оверклокингу.

Пример охладителя с фазовым переходом от LDCooling.

Охлаждение Пельтье

Охлаждение Пельтье основано на термоэлектрическом принципе.Когда вы подаете электричество к охлаждающему модулю Пельтье, одна сторона становится горячей, а другая — холодной. Холодная сторона применяется к компоненту, который нуждается в охлаждении. Горячую сторону охлаждают одним из других способов.

Он вышел из употребления, так как в любом случае потребовалась другая система охлаждения (обычно жидкая), так как горячая сторона может стать достаточно горячей, чтобы сжечь устройство. Холодная сторона также может быть ниже температуры окружающей среды, что создает опасность конденсации.

Элемент Пельтье без покрытия.

Рекомендации по настройке охлаждения

Прежде чем подумать о капитальном ремонте системы охлаждения или сборке компонентов для новой сборки, следует учесть некоторые соображения.

Какое охлаждение?

Воздушное охлаждение по большей части работает достаточно хорошо для большинства людей. Компоненты могут сильно нагреться, если окружающая температура очень высокая, но у большинства компьютерного оборудования, которому требуется активное охлаждение, есть ум, чтобы не сгореть, если охладитель не выдержит этого.Если вы обновляете систему воздушного охлаждения, подумайте о том, чтобы сначала приобрести более мощные радиаторы, а затем настройте вентиляторы.

Жидкостное охлаждение следует учитывать, если вы планируете интенсивный разгон или если компьютер постоянно выполняет тяжелую работу в жарких условиях. Имейте в виду, что системы с открытым контуром требуют больших вложений и затрудняют замену охлаждаемых компонентов в зависимости от наличия тепловых блоков.

Вентиляторы

Необходимо учитывать два свойства вентиляторов: воздушный поток (измеряется в кубических футах в минуту) и шум (измеряется в дБ).Если вам нужен мощный воздушный поток с низким уровнем шума, поищите вентиляторы большего размера. Что касается шума, то все, что ниже 40 дБ, будет очень тихим, но начнет подниматься до 50 дБ, и это будет громко.

Большинство корпусных вентиляторов также имеют три контакта для подключения к материнской плате или контроллеру. У некоторых корпусных вентиляторов есть четыре контакта, которые используют другой метод управления скоростью вращения вентилятора. Вы все еще можете подключить 4-контактный разъем к 3-контактному, и в этом случае 4-контактный разъем будет иметь ключ, чтобы вставлялись правильные контакты.

Подключение 4-контактного вентилятора к 3-контактному разъему.

Компоновка корпуса

Более просторный корпус обеспечивает больший поток воздуха внутри и уменьшает количество препятствий для воздуха. С корпусами меньшего размера можно работать, но компоненты, которые нуждаются в вентиляции (обычно процессор и видеокарта), должны иметь вентиляционные отверстия поблизости. Если вы хотите избежать пыли и шума вентилятора, избегайте ящиков с большим количеством отверстий.

Конфигурация вентиляторов в корпусах ведется незначительно.Вопрос в том, сколько вентиляторов должно всасывать воздух (всасывать), а сколько — выдувать воздух (выхлоп). Это приводит к двум основным конфигурациям:

Отрицательное давление: Выпускается больше воздуха, чем вводится. Идея состоит в том, что горячий воздух выпускается быстро, в то время как более холодный воздух всасывается через отверстия корпуса, поскольку давление воздуха ниже внутри. Проблема в том, что это также позволяет пыли заползать повсюду в корпусе. Другой момент — горячий отработанный воздух может втягиваться обратно в корпус.

Положительное давление : Впускается больше воздуха, чем выпускается. Идея состоит в том, что это создает среду чистой комнаты в корпусе. Теперь пыль не может проникать через щели, а только через вентиляторы, которые втягивают воздух. Это также предотвращает втягивание горячего отработанного воздуха обратно.

Как работает положительное и отрицательное давление в корпусе (от SilverStone).

Независимо от того, какой лагерь вы выберете, важно поддерживать циркуляцию воздуха.

Ваш компьютер периодически нуждается в чистке.

Если налоги и смерть неизбежны, то в обычном доме на ПК накапливается пыль. Пока воздух проходит через компьютер, пыль будет накапливаться. Пыль — отличный изолятор тепла, из-за чего компоненты слипаются с ней и теряют эффективность при охлаждении.

Ваш компьютер следует очищать от пыли не реже одного раза в месяц, чаще или реже, в зависимости от того, насколько чиста ваша среда. Баллоны со сжатым воздухом можно купить в большинстве магазинов электроники, но если вы часто чистите, лучшим вложением будет электрический пылесос.Не используйте ручные тряпки, особенно такие как Swiffer, поскольку они могут накапливать статические заряды, которые могут повредить оборудование.

лучших процессорных кулеров 2021 года | TechRadar

Если вы собираете ПК с мощными внутренними компонентами, получение лучшего кулера для процессора невероятно важно, особенно если вы уже тратите много денег на лучшую видеокарту , лучший процессор и лучшую материнскую плату . Вам понадобится мощный кулер для ЦП, чтобы компоненты ПК охлаждались и работали оптимально.

Таким образом, лучший кулер для ЦП является неотъемлемой частью , создающего ПК , независимо от того, хотите ли вы лучший игровой ПК или просто ищете бюджетный . Итак, убедитесь, что у вас достаточно денег на лучший кулер для процессора, который нужен вашей установке, хотя это не значит, что вы должны приобрести самый дорогой кулер для процессора. Ваш выбор должен больше зависеть от потребностей вашего компьютера, требований к разгону и размера вашей установки, чем от того, сколько вы можете себе позволить.

Позвольте нам помочь вам найти лучший кулер для процессора для вашего нового компьютера. Сохраняйте спокойствие, независимо от того, что вам нужно, с одним из наших вариантов ниже. И обязательно ознакомьтесь с нашим инструментом сравнения цен, чтобы найти лучшее предложение, прежде чем нажимать кнопку покупки.

Краткий обзор лучшего кулера для процессора

1. Noctua NH-D15
2. Cooler Master Hyper 212 RGB Black Edition
3. Noctua NH-L9
4. NZXT Kraken Z-3
5. Corsair iCUE h215i Elite Capellix
6. Cooler Master MasterLiquid ML240P Mirage
7. Cooler Master MasterLiquid ML120R RGB
8. Arctic Liquid Freezer 120
9. Corsair Hydro Series H5 SF
10. NoFan CR-95C

Кредит изображения: Noctua

1.Noctua NH-D15

Лучший кулер для процессора

Технические характеристики

Тип: Вентилятор и радиатор

Совместимость: Intel LGA 775 — LGA 2066; AMD AM2 — AM3 +, FM1 — ​​FM2 +

Частота вращения: до 1500 об / мин

Уровень шума: 19,20 дБА — 24,60 дБА

Размеры (Ш x Г x В): 160 x 150 x 135 мм

Вес: 2,91 фунта ( 1,32 кг)

Причины для покупки

+ Whisper quiet + Шестилетняя гарантия производителя

Причины, по которым следует избегать

— Слишком большой для некоторых сборок ПК

Noctua NH-D15 — один из лучших кулеров для процессора, которые вы можете купить в 2019 году просто потому, что он работает так же хорошо, если не лучше, чем некоторые жидкостные охладители, но при этом стоит гораздо дешевле.Возможно, вы не слишком знакомы с названием Noctua, поскольку они относительно невелики в мире кулеров для ЦП, но ее бизнес вращается вокруг разработки кулеров, поэтому вы знаете, что, покупая один из их продуктов, вы получаете продукт от люди, действительно знающие свое дело. NH-D15 не только обеспечивает фантастическое охлаждение, но и почти бесшумно.

Лучший компьютерный кулер для процессора — Выгодные предложения на компьютерный кулер для процессора от global computer cooler для продавцов процессоров

Отличные новости !!! Вы попали в нужное место для компьютерного кулера для процессора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший компьютерный кулер для процессора должен в кратчайшие сроки стать одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили компьютерный кулер для процессора на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в кулере для процессора и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести computer cooler for cpu по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший кулер для процессора ПК — Выгодные предложения на кулер для процессора ПК от global cooler для продавцов процессоров ПК

Отличные новости !!! Вы находитесь в нужном месте для поиска кулера для процессора ПК.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший кулер для процессора ПК должен в кратчайшие сроки стать одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили кулер для процессора ПК на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в кулере для процессора ПК и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести cooler for pc computer cpu по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Вентиляторы и охлаждение ПК | Newegg

Использование вентиляторов и аксессуаров для охлаждения ПК — важный способ поддерживать оптимальную работу ваших машин. Каждый метод охлаждения уникален и включает в себя множество различных устройств. Когда компьютеры выполняют напряженные действия, они могут иметь тенденцию к перегреву.Установка вентиляторов и других охлаждающих устройств поможет отвести избыточное тепло от компонентов и позволит ПК продолжать выполнять свои операции более эффективно. Таким образом, вы можете повысить производительность, даже если вам нужно запускать энергоемкие программы.

Вентиляторы повышают уровень комфорта пользователей ноутбуков

Вентиляторы и охлаждающие устройства для ПК важны для эффективного использования ноутбуков. Наличие вентилятора обеспечивает отвод тепла от компьютера, даже если вентиляционные отверстия частично заблокированы, что иногда может произойти при перемещении ноутбука.Своевременное уменьшение нагрева позволит процессору работать с оптимальной скоростью, чтобы программы продолжали загружаться и работать эффективно, а вы могли выполнять свою работу своевременно. Пользователь получает выгоду от значительного снижения нагрева и повышения эффективности работы.

Радиаторы защищают процессоры от перегрева

Радиаторы играют важную роль в защите процессора от перегрева. В основном они изготавливаются из алюминия или меди. Эти продукты обладают высокой теплопроводностью, что позволяет радиаторам процессора поглощать тепло.Затем радиаторы рассеивают избыточное тепло в окружающую среду за счет излучения или конвекции. Это поддерживает температуру на безопасном и управляемом уровне. Эти аксессуары также имеют большую площадь поверхности. Такая конструкция обеспечивает максимальный контакт с воздухом для улучшенной передачи тепла, увеличивая скорость, с которой вентиляторы и радиаторы процессора отводят тепло во внешнюю среду.

Жидкостные охладители ЦП сводят к минимуму шум и улучшают охлаждение

Вентиляторы и охлаждающие устройства ПК с жидкостным охлаждением очень эффективны в борьбе с тепловыделением.Они используют воду или другие подходящие жидкости для быстрого отвода тепла от процессора. Эти жидкости имеют лучшую теплопроводность и будут передавать тепло намного быстрее, чем воздух, поэтому ваш компьютер продолжает работать при приемлемом уровне температуры. Жидкостные кулеры ЦП также помогают снизить уровень шума от вентиляторов компьютера. Это потому, что они полагаются на жидкость, чтобы рассеять большую часть тепла. Это позволяет вентиляторам работать на низких скоростях большую часть времени. Снижение уровня шума — важное соображение для загруженного офиса или других групповых помещений.

Будьте в курсе скорости с вентиляторами с ШИМ

Вентиляторы с широтно-импульсной модуляцией имеют встроенную схему. Схема позволяет вентиляторам PMW регулировать свою скорость в зависимости от количества тепла, которое в настоящее время доступно в компьютерной системе. Кроме того, у этих вентиляторов есть цифровая прямоугольная форма волны, которая позволяет вручную регулировать их скорость. В большинстве случаев компьютеры имеют схемы привода, которые автоматически регулируют скорость вращения корпусных вентиляторов PMW для дополнительного удобства.

Выбор подходящего кулера AIO для вашей сборки: путеводитель по семейству моноблоков ROG | ROG

ПК-энтузиасты хотят максимальной производительности, которую они могут получить от своего оборудования, поэтому они часто обращаются к жидкостному охлаждению вместо обычных радиаторов и вентиляторов для поддержания низких температур. Хорошо охлаждаемый процессор может поддерживать более высокие тактовые частоты в течение более длительных периодов времени, не сталкиваясь с температурным порогом. Однако разогнанные процессоры не единственные, кто получает выгоду.Даже при заводских настройках современные процессоры самого высокого уровня не выдерживают нагрузки при полной загрузке и сбрасывают газ, чтобы защитить себя. Жидкостное охлаждение отлично подходит для отвода тепла от кристалла, отвода его через большой радиатор и вывода тепловой энергии из корпуса.

Пользовательские контуры водяного охлаждения легко настраиваются, но они также требуют технического обслуживания, и их строительство также может быть дорогостоящим. Кроме того, есть неудобства и риски, связанные с объединением всего вместе.Комплексное решение с замкнутым контуром предлагает преимущества жидкостного охлаждения без лишних хлопот. Установка проста, особенно на материнских платах ASUS со специальными разъемами для насоса и вентилятора. Кулеры AIO автономны и не требуют никакого обслуживания. Неудивительно, что вариантов жидкостного охлаждения с замкнутым контуром предостаточно, но как выбрать подходящий? Это руководство проведет вас через различные AIO от ROG, чтобы помочь вам выбрать тот, который подходит для вашей сборки.

Это семейное дело

Мы анонсировали наши первые два кулера AIO, Ryuo и Ryujin более высокого уровня, на Computex 2018.Теперь мы расширяем семейство с помощью кулеров AIO серии ROG Strix LC, которые дают строителям такие же тепловые и акустические характеристики, как жидкостное охлаждение, по более доступной цене.

Наши моноблоки AIO собраны из компонентов, хорошо известных в мире охлаждения. Мы заключили партнерство с Asetek, чтобы использовать ее нынешнюю насосную технологию 6-го поколения. Радиаторы прикреплены к насосу с помощью усиленных трубок с рукавами, и каждый кулер ROG оснащен адресными светодиодами для настройки его цвета и эффектов.Это дополнительное чутье действительно привлекает внимание к центральному элементу вашего ПК, и если у вас есть другие компоненты, совместимые с нашей экосистемой Aura Sync, координация их освещения делает всю платформу популярной.

В зависимости от других компонентов вашего ПК LiveDash и FanXpert дополняют наши кулеры ROG AIO. LiveDash служит центром управления OLED-панелью наших кулеров Ryuo и Ryujin. Между тем, владельцы материнских плат ASUS могут использовать программу FanXpert для настройки скорости своих вентиляторов.Правильный выбор кривой в зависимости от температуры процессора гарантирует, что вы оптимизируете охлаждение с минимально возможным уровнем шума.

Прохладный, тихий и доступный

Кулер ROG Strix LC AIO — новинка 2019 года, по цене, идеально подходящей для сборщиков ПК, стремящихся максимально повысить ценность разблокированного процессора Intel Core или AMD Ryzen. Его пластиковая крышка насоса перекликается с эстетикой Ryuo более высокого класса, а под кожухом 16 адресуемых светодиодов обеспечивают яркое рассеянное освещение вокруг сокета вашего процессора.Сверху можно настроить подсвечиваемый логотип ROG с поддержкой Aura Sync, который будет светить любым цветом, который вам нравится, и синхронизироваться с другими совместимыми компонентами вашей системы.

ROG Strix AIO в настоящее время доступен с 120-мм и 240-миллиметровыми радиаторами, а вскоре появится и 360-миллиметровый радиатор, что делает их идеальными для корпусов ПК любого размера. В вентиляторах радиатора используется конструкция с крыльчатыми лопастями, оптимизированная для воздушного потока (81 куб. Фут / мин при 2500 об / мин) и низкого уровня шума. Эти конструкции вентиляторов также встречаются на многих видеокартах ROG, а также на блоке питания ROG Thor.

RBG освещение для каждого

Если вам нравится внешний вид кулера ROG Strix AIO, но вы хотите, чтобы в нем было больше качества RGB, которое вам нужно, не бойтесь. Новый кулер ROG Strix LC RGB отличается такой же высокопроизводительной конструкцией с замкнутым контуром, которая раскрывает весь потенциал вашего разблокированного процессора Intel или AMD. Два специально разработанных вентилятора радиатора и крышка насоса с покрытием NCVM были оснащены индивидуально настраиваемой RGB-подсветкой и поддержкой Aura Sync, чтобы соответствовать остальным компонентам вашего ПК.

ROG Strix LC RGB доступен с 120-мм, 240-мм и 360-мм радиаторами, предлагая поддержку как для больших, так и для маленьких сборок.

ROG Ryuo в середине

Если вы хотите получить больше удовольствия от жидкостного кулера, обратите внимание на Ryuo. Он может похвастаться всеми техническими характеристиками нашего ROG Strix AIO, включая два доступных размера радиатора и запатентованные вентиляторы с крыльчатыми лопастями. Ryuo отличается от Strix алюминиевой крышкой насоса, которая помогает рассеивать тепло, а также отлично выглядит.Девять адресуемых светодиодов, которыми можно управлять с помощью утилиты LiveDash, освещают интерфейс вашего процессора светом.

Ключевой элемент сопротивления — это 1,77-дюймовый OLED-экран LiveDash, расположенный по центру помпы. Его разрешение 160×128 достаточно велико, чтобы отображать логотипы и анимацию или передавать более значимую информацию, такую ​​как тактовая частота, напряжение, температура и скорость вращения вентилятора, и все это в 16-битном цвете. Поддержка изображений JPG и GIF открывает двери к неограниченным возможностям настройки.

Сложнее, лучше, быстрее, сильнее

ROG Ryujin — это флагманский продукт, разработанный для работы с современными процессорами высшего класса и их беспрецедентным количеством ядер.Он сочетает в себе эффективность кулера AIO и достоинства, заимствованные у обычных воздухоохладителей. С обычным радиатором и вентилятором, установленными на вашем процессоре, воздух обтекает интерфейс сокета и окружающие его схемы регулирования напряжения, которые становятся очень горячими. Охладители жидкости перемещают этот воздушный поток в заднюю или верхнюю часть корпуса, где бы ни был установлен радиатор. Ryujin оснащен 60-миллиметровым вентилятором в корпусе насоса, который обеспечивает циркуляцию воздуха по поверхности материнской платы для охлаждения компонентов вокруг интерфейса процессора.

Как и ROG Ryuo, наш Ryujin доступен в двух размерах. К 240-миллиметровому радиатору присоединяется 360-миллиметровая модель с третьим вентилятором, размер которого соответствует новейшим процессорам Intel Core i9 и AMD Ryzen. Оба семейства процессоров могут рассеивать сотни ватт мощности, особенно при разгоне, что требует серьезной охлаждающей способности. В любой конфигурации наши радиаторы оснащены вентиляторами Noctua iPPC-2000 PWM диаметром 120 мм и мощностью 122 м3 / ч воздушного потока при 2000 об / мин.Их отличные характеристики дополняются бесшумной работой: характеристики ниже 30 дБ (А) практически не слышны.

Корпус насоса многоугольной формы является уникальным в нашем семействе моноблоков AIO. Покрытие из непроводящей вакуумной металлизации (NCVM) позволяет создавать контрастирующие материалы, выглядящие как блестящие и матовые, без риска образования проводящих поверхностей. Кожух включает 1,77-дюймовый OLED-экран LiveDash, позволяющий циклически проверять состояние оборудования в режиме реального времени или отображать настраиваемую анимацию.

Вариант для каждого

Когда-то жидкостное охлаждение было роскошью для самых заядлых оверклокеров, стремившихся выжать несколько дополнительных мегагерц из своих процессоров.В наши дни кулеры AIO доступны во многих формах и размерах, с широким спектром функций и по доступной для всех цене.

Мы интегрировали высококачественное оборудование и инновационные функции во все наше семейство охлаждающих устройств. Strix AIO представляет собой высокоэффективное жидкостное охлаждение в беспроблемном замкнутом контуре, а добавление совместимых с Aura светодиодов вокруг крышки насоса гарантирует стильный разгон. Если вы собираете корпус с окном и хотите по-настоящему вскружить голову, обратите внимание на ROG Ryuo и его настраиваемый OLED-экран.Флагман Ryujin обеспечивает еще более высокую производительность за счет более крупного радиатора и вентилятора со встроенным насосом для охлаждения чувствительных компонентов вокруг интерфейса процессора. Его крышка с покрытием NCVM и адресуемые светодиоды RGB дополняют яркий OLED-дисплей LiveDash.

Все три модели совместимы с процессорами Intel LGA 1150, 1151, 1155, 1156, 1366, 2011, 2011-3 и 2066, а также с процессорами AMD Socket AM4 и TR4.
