Как сделать простой усилитель: Самый простой усилитель звука

Содержание

Любой усилитель звука своими руками ⋆ diodov.net

Рассмотрим, как сделать любой усилитель звука своими руками на примере микросхемы TEA2025B.

Первым делам следует понимать, что усиление любого сигнала, в том числе и сигнала звуковой частоты, происходит за счет мощности источника питания. В качестве источника питания чаще всего применяют батарейки, они же гальванические элементы, аккумуляторы, блок питания постоянного тока.

Блок питания для усилителя звука

К блокам питания, предназначенных для работы в усилителях мощности звуковой частоты (УМЗЧ), предъявляют особые требования. И чем выше класс усилителя звука, тем выше эти требования. Важнейшие из них – это минимум пульсаций и различного рода электромагнитных излучений. По этой причине в аудиотехнике даже низкого класса применяются исключительно трансформаторные блоки питания. Импульсным блокам питания (ИБП) в аудиотехнике не место.

ИБП в процессе работы создают широкий спектр электромагнитных излучений, которые пагубно сказываются на качестве звука.

Это объясняется работой полупроводниковых приборов в ключевом режиме. Вследствие чего возникают импульсы тока. Которые в конечном итоге распространяются в виде электромагнитных излучений и пульсаций. По этой причине ИБП подлежат обязательному экранированию.

Для сглаживания пульсаций выпрямленного тока в трансформаторных (линейных) блоках питания применяются электролитические конденсаторы большой емкости. Более того, для БП усилителей звука рекомендуется применять специальные конденсаторы. Однако влияние их на улучшение качества звука до сих пор остается спорным. Но стоимость таких конденсаторов явно превышает стоимость «обычных» конденсаторов.

Ключевым элементом большинства усилителей звука является операционный усилитель ОУ. ОУ зачастую питаются двухполярным напряжением, хотя могут получать питания и от однополярного источника. Но все же мощные усилители питаются, как правило, от двухполярних источников тока.

Стерео усилитель звука своими руками

И так, чтобы сделать усилитель звука достаточно понимать следующее. Любой УМЗЧ имеет как минимум один вход, один выход и два вывода для подключения питания.

Поскольку мы будем собирать стерео усилитель звука на микросхеме TEA2025B, то будет использоваться два входа. Каждый вход на отдельный канал. А соответственно будут использоваться два выхода для подключения двух динамиков: левого и правого.

Теперь мы можем сделать следующий вывод. Любая микросхема стерео усилителя звука должна иметь минимум шесть выводов. Два входа, два выхода, два питания. Как правило, микросхемы подобного типа имеют больше выводов. К ним подпаиваются дополнительные элементы: конденсаторы, резисторы, которые в народе называют “обвязкой” или “рассыпухой”.

Усилитель звука на TEA2025B

TEA2025B питается в широком диапазоне однополярного напряжения: 3…15 В. Выходная мощность в режиме стерео 2 по 2,3 Вт. Нагрузкой являются два динамика, сопротивлением звуковой катушки 4 Ом.

Также на микросхему можно подавать и моно сигнал. Тогда нагрузкой будет служить один динамик.

Важно!!! Приучите себя проверять схемы, найденные в интернете, с типовыми схемами включения, приведенными в даташите соответствующей микросхемы. Очень часто встречают ошибки. Поэтому не лишним будет заглянуть в первоисточник. Поскольку производители микросхем в технической документации ошибок не допускают, в отличие от сайтов радиолюбителей.

Мы будем делать стерео усилитель.

Прежде всего, для подключения к выходу звуковой карты компьютера или смартфона или просто к аудиовыходу другого устройства, например приемника или тюнера, нам понадобится аудио штекер.

Аудио штекеры бывают для моно сигнала (однопиновый), стереосигнала (2-х пиновый), стерео с микрофоном (4-х пиновый). В нашем случае необходимо использовать аудио штекер 2-х пиновый и без микрофона.

Один пин – это левый канал. Второй пин – правый канал. Третий контакт – это общий провод для двух каналов.

Во избежание ошибки, место пайки проводов проще всего прозвонить с соответствующими пинами.

И так, штекер готов, но пока что мы его никуда не припаиваем.

Также нам понадобятся два самых простых, но одинаковых по характеристикам динамика. Вполне подойдут динамики, мощность по 3 Вт, сопротивлением звуковой катушки 4 Ом.

Обратите внимание, динамики также имеют полярность, которая обозначает начало и конец звуковой катушки. В дальнейшем нам ее также необходимо придерживаться.

Следующий обязательный компонент любого усилителя звука – это блок питания. Подойдет блок питания на 9 В или 12 В, мощностью от 9 Вт. Чтобы узнать, как сделать такой блок питания, перейдите по ссылке.

Я буду применять блок питания с регулировкой выходного напряжения, который я показывал, как сделать в своем курсе для начинающих электронщиков.

Собираем усилитель звука на TEA2025B

Теперь, когда все дополнительные элементы собраны, мы можем сосредоточить внимание на микросхеме TEA2025B.

Посмотрев внимательней на схему, мы обнаружим один положительный момент. Шесть электролитических конденсаторов имеют одинаковый номинал – 100 мкФ. Это замечательно, ведь часто во многих микросхемах «обвязка» состоит из радиодеталей разного номинала, что создает некоторое неудобство.

Обратите внимание, хотя микросхема и рассчитана на питания максимум 12 В, но электролитические конденсаторы следует применять с напряжением не менее 25 В.

Для регулировки уровня громкости одновременно обоих каналов применяют сдвоенный переменный резистор с логарифмической зависимостью. Тогда постоянные резисторы, которые приведены на фото выше — не нужны.

С разводкой печатной платы я не заморачивался и сделал ее по-быстрому в программе Sprint Layout. Если Вам не лень сделать более качественную разводку с нуля, то можете поделиться ей с остальными начинающими электронщиками. Выслать ее можно на мою почту, а я приложу ее к данной статье. Думаю, все скажут спасибо.

Теперь осталось сделать самое приятно – впаять все радиодетали в печатную плату и подключить выводы штекера и динамиков.

Я надеюсь, теперь вы сможете сделать любой усилитель своими руками.

Скачать разводку платы TEA2025B_

Еще статьи по данной теме

Усилитель звука своими руками. Как сделать усилок для колонок

Многих радиолюбителей не устраивает звучание промышленных звуковых систем, поэтому проблема как сделать усилитель для колонок своими руками является интересной. Имеется много схем, которые пригодны для повторения начинающими радиолюбителями. Они собираются на доступных и недорогих деталях, просты в изготовлении и не требуют сложного налаживания. Можно сначала сделать усилитель звука простейшего типа

, а затем переходить к более сложным конструкциям.

Мощный усилитель звука своими руками

Радиолюбитель, собирающийся сделать систему низкой частоты (УНЧ), должен решить ряд следующих вопросов:

Элементная база
Электрические параметры
Выбор схемы

Современные звуковые системы собираются с применением биполярных или полевых транзисторов и интегральных микросхем. Такие конструкции не требуют высокого напряжения в цепях питания, достаточно компактны и обеспечивают хороший диапазон воспроизводимых частот и низкий процент искажений. Звуковая аппаратура высшего класса собирается на электронных лампах, которые в серийной технике не применяются уже давно. Электрические параметры зависят от того, для какой цели будет использоваться УНЧ. Конструкция, предназначенная для подключения к планшету или компьютеру, не предполагает высокого качества воспроизведения звука.

Для специалиста будет просто собрать своими руками аудио усилитель, обеспечивающий достаточно высокие параметры. В такой конструкции можно использовать мощные транзисторы или микросхемы. Блок может быть предназначен для работы с устройствами, которые выдают мощный выходной сигнал. Тогда предварительный каскад не требуется и достаточно собрать только оконечник. Если устройство предназначено для работы с микрофоном, проигрывателем виниловых дисков или электрогитарой, то придётся собирать полный тракт с предварительным каскадом и регулировками тембра. Оконечный

усилитель мощности своими руками можно проще всего собрать на интегральной микросхеме. Такая конструкция собирается на простейшей печатной плате, не требует регулировок, налаживания и при правильной сборке сразу начинает работать.

Конструкция обеспечивает выходную мощность до 20 ватт на канал, работает от напряжения от 10 до 18 В, поэтому может быть использована в автомобиле. Такая мощность обеспечивается при использовании микросхемы TDA1557. Корпус TDA8560Q может выдать до 30 ватт в каждом канале.

Для более стабильной работы конструкции при воспроизведении низких частот рекомендуется в фильтре питания использовать 5, соединённых параллельно емкостей по 2200 мкф. Корпус микросхемы сильно нагревается, поэтому её нужно установить на радиатор. Чтобы собрать усилитель звука для колонок своими руками потребуется тестер и паяльник. Осциллограф и генератор для простых схем не используются.

Как собрать усилитель звука

Начинающим радиолюбителям нет смысла браться за повторение сложных транзисторных схем с высокими параметрами. Для регулировки таких конструкций потребуется сложная измерительная аппаратура. Самым простым вариантом для начинающих будет повторение схем, выполненных на интегральных компонентах. Для начала можно своими руками собрать простой усилитель звука небольшой мощности.

Микросхема LM386 работает в широком диапазоне питающего напряжения и обеспечивает мощность до 1,2 ватта на нагрузку 8 Ом. Коэффициент искажений сигнала не превышает 0,2%. Переменный резистор 4,7 кОм позволяет изменять коэффициент усиления от 20 до 200. Самодельное устройство можно собрать на макетной плате или навесным монтажом.

Стерео усилитель звука своими руками

Собрать качественный стерео усилитель звука для колонок своими руками довольно сложно, так как такие схемы требуют тщательной регулировки и отладки. Существуют схемы, которые обеспечивают высокое качество звучания без сложных настроек. Предлагаемая конструкция представляет собой ультралинейную схему, работающую в классе «А». Это означает, что выходной сигнал практически не искажается и повторяет форму входного сигнала. В выходном каскаде можно использовать транзисторы КТ803, КТ805 или КТ819. С выхода каскада можно получить до 15 ватт мощности, причём искажения минимальны и соответствуют параметрам аппаратуры самого высокого класса.

Схема, работающая в данном режиме, потребляет большой ток, и выходные транзисторы греются при отсутствии сигнала, поэтому они устанавливаются на радиаторы. Чтобы сделать своими руками аудио усилитель для колонок стереофонического тракта собираются две схемы – для правого и левого каналов. Если конструкция будет использоваться для автомобильной магнитолы, то этой схемы достаточно. В других случаях потребуется предварительный каскад с регулировками усиления, тембров и стерео баланса. Спаять усилитель звука лучше всего на печатной плате. Выходные транзисторы монтируются на радиаторы. Для надёжного охлаждения можно использовать кулер от компьютерного блока питания. Конденсатор С2 должен быть плёночным.

Увеличить мощность усилителя звука своими руками, можно повысив напряжение питания на 10-15%. Предварительно нужно узнать критические величины напряжения для транзисторов. В некоторых случаях поможет увеличение входного сигнала. Это эффективнее раскачает выходной каскад.

Вопрос как сделать мощный усилитель звука своими руками часто возникает у радиолюбителей с небольшим опытом работы. Браться за транзисторную схему не имеет смысла. Это сложно, долго и нет гарантии, что конструкция заработает. Лучше всего применить специальные микросхемы. Интегральный УНЧ может выдавать на выходе сотни ватт, при этом схема не нуждается в регулировке.

Усилитель для колонок своими руками для чайников

Обычно конструкции с большой выходной мощностью используют для сабвуферов, но если имеются мощные акустические системы, то такую конструкцию можно использовать для озвучивания больших помещений. Таким УНЧ требуется правильно подобранный источник питания, а для корректной работы нужно продумать охлаждение выходных каскадов или корпуса мощной микросхемы.

Простая схема низкочастотного блока большой мощности может быть собрана на нескольких типах интегральных микросхем, но нумерация выводов не меняется. Выходная мощность (W) соответствует следующим типам микросхем:

PA01 – 50
OPA12 – 60
TSC1468 – 120
PA04 – 400
PA03 – 1000

Самодельные усилители звука, сделанные своими руками при использовании исправных элементов и аккуратном монтаже, смогут обеспечить хорошие параметры. Питание конструкции осуществляется от двухполярного источника питания с напряжением от 15 до 45 вольт. Кроме РА01 максимальное напряжение для которой, не должно превышать 28 вольт. В качестве нагрузки используются широкополосные колонки, так как амплитудно-частотная характеристика достаточно линейна в диапазоне 10 Гц-40 кГц. Коэффициент нелинейных искажений на частоте 1 кГц и выходной мощности 50 ватт не превышает 0,005%. Несмотря на то, что микросхемы достаточно дорогие на них можно собрать хороший усилитель звука.

Мини усилитель звука для колонок своими руками

Такая конструкция должна иметь небольшое количество доступных деталей, легко собираться и не нуждаться в настройке. Для такой цели лучше всего подойдут распространённые и недорогие микросхемы. Они применяются в серийной аппаратуре, но их можно использовать для домашних самоделок. Конструкция сможет обеспечить выходную мощность достаточную для озвучивания помещения среднего размера. Как сделать самый простой усилитель звука своими руками будет ясно после прочтения данной статьи.

Собрать простой мини усилитель звука, своими руками очень просто, используя готовый модуль с микросхемой РАМ8403. Для этой конструкции не потребуются никакие дискретные элементы, поскольку они предусмотрены в схеме. Достаточно подключить колонки, питание и подать входной сигнал. Сопротивление акустических систем должно быть 6-8 Ом. Выходная мощность достигает 2 ватт на канал.

Полный усилитель звука своими руками

Полный усилитель звука состоит из предварительного и оконечного каскадов, которые могут быть реализованы на транзисторах или интегральных микросхемах. Чтобы собрать аудио усилитель своими руками нужно иметь опыт и необходимое техническое оборудование, так как без измерительных приборов наладить такую конструкцию невозможно. Блок схема полного усилителя.

Регулировку устройства может выполнить только опытный радиолюбитель. На рисунке показана схема одного входного канала. В стереофонический тракт входят две такие схемы. Это каскад с активными регулировками тембра и регулятором громкости с компенсацией можно подключить к любому оконечному каскаду. Предварительный каскад собран на сдвоенном операционном усилителе с высоким быстродействием LM833 и на TL071. Вместо них можно использовать ОУ 544 серии.

Простой аудио усилитель своими руками

Простейший усилитель звука своими руками собирается на микросхеме TDA7231. Представленная схема обеспечивает выходную мощность до 1,5 ватт на четырёхомную нагрузку. Микросхема имеет большой допустимый диапазон по питанию, поэтому УНЧ может применяться в батарейных конструкциях. Ток покоя устройства не превышает 8 mA. Потребляемый ток при максимальной мощности достигает 1,5 А. К устройству можно подключить любую динамическую головку с сопротивлением 4 Ом. Для качественного воспроизведения музыки эта конструкция не подходит из-за большого процента искажений, который при максимальной громкости достигает 8%. Устройство может быть использовано в электронных игрушках с автономным питанием или системах охранной сигнализации.

Простой аудио усилитель звука для дома легко собирается на микросхеме 4069, которая содержит 6 инверторов. Система пригодна для подключения наушников при прослушивании музыкальных файлов с компьютера, телефона или планшета. Простая схема обеспечивает удовлетворительные параметры.

Изменяя сопротивление резисторов R2 и R3 можно менять коэффициент усиления устройства. Для этого УНЧ не обязательно делать печатную плату. Подойдёт стандартная макетная плата с металлизированными отверстиями.

Существует много простейших конструкций, которые доступны для повторения радиолюбителями с небольшим опытом. Для изготовления таких устройств потребуется только тестер для проверки основных цепей. После того, как в процессе изготовления и наладки простых схем появится опыт, можно переходить на более сложные системы.

cxema.org — Самый простой усилитель звука в классе А

Этот усилитель, по идее является самым простым усилителем звуковой частоты. Силовым компонентом является довольно мощный транзистор Дарлингтона. Составные транзисторы обладают большим усилением — именно эта фишка и является основой работы такого усилителя.

Выходная мощность, как и для любого усилителя, зависит от напряжения питания. Наш вариант начинает работать, когда напряжение питания ниже 1 Вольт — этого достаточно для открывания составного транзистора.

Работает схема при входном сигнале выше 0,5 Вольт — звук можно подавать напрямую от порта ПК, при этом никаких дополнительных предусилителей не нужно.

Максимальная выходная мощность такого усилителя доходит до 1 ватт, заметьте, что сам усилитель работает в чистом классе А!

Составной транзистор был взят от старой материнской платы, хотя подойдут любые составные транзисторы, независимо от проводимости, в нашем случае использован прямой транзистор, в случае обратных, нужно будет поменять полярность напряжения питания.

Транзистор с успехом можно заменить на наш — КТ829 или же на более мощные — КТ827, 825 и другие.

Из-за режима работы усилителя, транзистор будет всегда открыт, следовательно тепловыделение на нем будет довольно большим, поэтому транзистор крепиться на теплоотвод.

Сопротивление ограничительного резистора подбирается в районе от 6 до 56 Ом, мощность желательно 2-5 ватт, на нем тоже будет рассеивается часть начальной мощности. КПД усилителя составляет 20-25%.

На счет качества звучания — класс А делает свое дело. Этот усилитель на слух звучит лучше недавно собранного усилителя Хьюстона, бархатный звук, никаких искажений.

Важно! усилитель работает на высокоомную нагрузку — в моем случае 16Ом, с низкоомными головками результат был не самым лучшим.

С уважением — АКА КАСЬЯН

схема самодельной модели.

Как сделать усилитель на транзисторах в домашних условиях? Как собрать простой из магнитолы?

Полноценная колонка не работает без усилителя так, чтобы музыку и речь было слышно из неё на приличное расстояние. Маломощный предварительный усилитель, которым оснащены, к примеру, карманные радиоприёмники и MP3-плееры, будучи подключённым к колонкам без основного усилителя, работает с перегрузкой и может выйти из строя. Однако умельцы смогут сделать усилитель звука для колонок своими руками.

Из чего можно сделать?

Усилитель для одной, двух или нескольких колонок в домашних условиях можно сделать на основе любого из устройств, в корпус от которого поместилась бы по длине и ширине его электронная плата. Корпусом может служить как сама активная колонка, в которую он устанавливается в отдельное, отгороженное пространство вместе с блоком питания, так и мощное зарядное 0.

Альтернативным решением служит корпус от старой магнитолы, из которой удалён кассетный или CD-привод, отработавший свой срок службы. Зачастую от старых автомагнитол остаётся лишь мощный стереоусилитель – в этом случае ничего переделывать не нужно. Если готовых корпусов нет – сам корпус изготавливается самостоятельно из фанеры небольшой толщины (до 1 см), алюминиевых листов, двустороннего фольгированного стеклотекстолита и других материалов.

Инструкция по изготовлению

Усилитель звука для колонок своими руками потребует для изготовления радиоматериалы и радиокомпоненты.

Набор деталей (согласно выбранной схеме): микросхема серии TDA или похожая, резисторы, конденсаторы, тестовый динамик (или уже собранная пассивная колонка), алюминиевый радиатор. При сборке усилителя на мощных транзисторах, рассчитанных на низкие частоты до 100 кГц, потребуется, кроме самих транзисторов, несколько менее массивных радиаторов.

Печатная плата. Если плата не будет вытравливаться самостоятельно (например, хлорным железом), то вместо простого фольгированного (стекло) текстолита или гетинакса в китайском интернет-магазине заказывают макетную плату с уже готовыми контактными отверстиями, соединяемыми при помощи медной проволоки или кусков провода со снятой изоляцией. Любителям травить платы классическим способом потребуется, кроме реактивов для приготовления хлорного железа, лак, плотно прилегающий к металлам.

Самый простой вариант – лак для ногтей, но его стоимость может не оправдать себя.

Электромонтажные провода – достаточно любого провода с диаметром в 0,5 кв. мм, с которого легко снимается изоляция. Это может быть провод марки КСВВ (или КСПВ). Для подключения готовых блоков и узлов чаще всего применяют многожильный ШВВП на 0,75 или 1 кв. мм.

Припой, канифоль и паяльный флюс для работы паяльником. Сборка на самокрутках ненадёжна – медные провода, окисляясь, быстро теряют контакт. Сборка на болтах с гайками и на гильзах – слишком трудоёмкий вариант.

Кроме материалов, нужны также некоторые приборы и инструменты.

Пассатижи, бокорезы, набор отвёрток. Может потребоваться разводной ключ и набор шестигранных ключей.
Паяльник и подставка для него.
Если плата изготавливается «с нуля» – нужны миниатюрный бур и набор свёрл. Для изготовления печатной платы без применения химии понадобится резак, которым прочерчиваются канавки, разделяющие дорожки и другие токопроводящие участки.
Мультиметр (тестер) – без него не обходится почти ни одна электромонтажная работа.
Тестовый блок питания. Если такого блока нет, но вам известно напряжение, подающееся на усилитель, – начните сборку устройства с него. Зачастую раздобыть готовый блок питания на 12 вольт (все усилители с выходной мощностью от нескольких ватт требуют именно такое напряжение) гораздо труднее, чем зарядное устройство для смартфона или планшета.

Подготовив все нужные приборы, инструменты, радиоматериалы и радиокомпоненты, можно приступать к сборке самодельного устройства. Для изготовления блока питания на 10 вольт (если усилитель допускает такое падение напряжения) соедините выводы зарядных устройств, рассчитанных на 5 вольт, последовательно. Образуется двуполярный источник питания на 10 В с возможностью заземлить или «занулить» среднюю точку 0(где один «минус» и один «плюс» соединены последовательно).

Сборка усилителя включает ряд шагов.

Если плата не макетная, а полностью «самосборная» – прорисуйте при помощи кисточки или тампона дорожки лаком под топологию микросхемы. Навесные элементы могут располагаться произвольно, рекомендуется их скомпоновать поплотнее. Пересекающихся дорожек быть не должно.
Высушите плату, приготовьте раствор хлорного железа, опустите в него плату на несколько часов или на сутки. Если подогреть раствор, травление пойдёт быстрее, но значительно повысится вероятность облезания защитного слоя.
По окончании травления удалите лак с оставшихся мест, защищённых от вытравливания. Не откладывайте процесс на несколько дней, чтобы лак не пристал накрепко к плате.
Высверлите с помощью бормашины или шуруповёрта отверстия под ножки радиодеталей.
Покройте получившиеся дорожки слоем припоя. Вставьте радиоэлементы, сверяясь по сборочному чертежу, в нужной последовательности, спаяйте их на печатной плате.
Установите радиатор на металлической подложке микросхемы. Если схема усилителя транзисторная, используйте для каждого из оконечных каскадов отдельный радиатор. Допускается разместить их на общем радиаторе.
Припаяйте провода на звуковой вход, вход по питанию и выход по звуку, промаркируйте их.

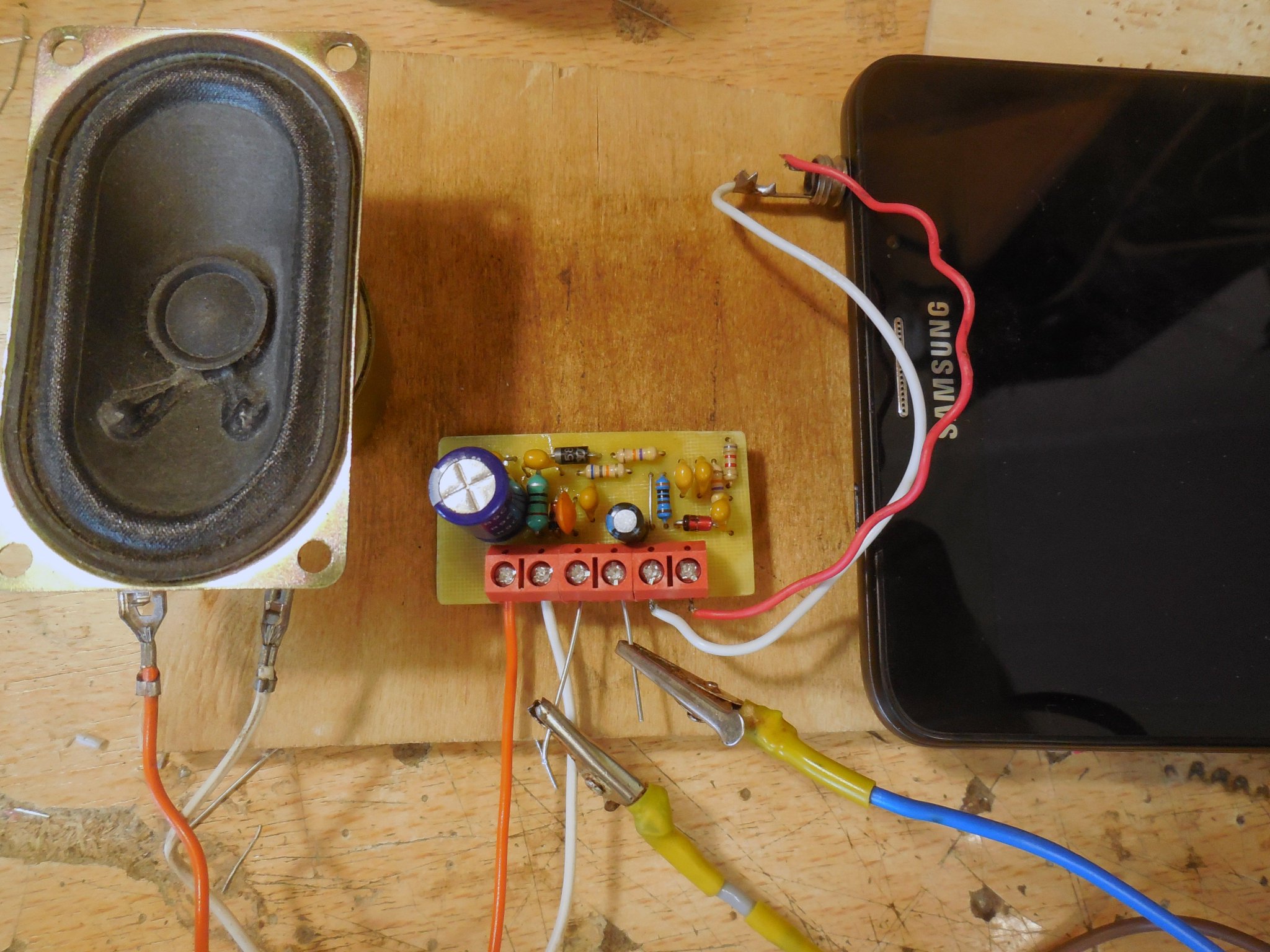

Подключите колонки к выходу собранного усилителя.
Подключите ко входу источник звука (смартфон, MP3-плеер или радиоприёмник), используя разъём на 3,5 мм.
Подайте питание на соответствующие выводы, включите звук на гаджете, например, выбрав любой из имеющихся саундтреков (или видеороликов).

При правильной сборке усилитель сразу же заработает. Для транзисторных усилителей в режиме «стерео» используют два независимых монофонических усилителя. В качестве рабочего варианта – два одно-, двух-, трёх- и более каскадных устройств. Трехкаскадная схема – самая универсальная: первый, маломощный каскад «раскачает» второй (средней мощности). Второй же – третий (оконечный), обладающий максимальной мощностью. На последний каскад и устанавливается радиатор.

Технология стереозвука (пространственного звучания) такова, что независимые усилители могут подключаться по отдельности и обладать отдельными колонками. Но для стереосистем, в которых сабвуфер (низкочастотный динамик или колонка) общий, стереофонический вариант усилителя собирается на одной микросхеме – и левый, и правый каналы сведены вместе при помощи дополнительных навесных (пассивных) деталей.

Как сделать простой усилитель звука (мощности), 2 канала по 15 Вт своими руками. _v_

Тема: как собрать простой, самодельный стерео усилитель ЗЧ на микросхеме.

Как известно на таких устройствах как цифровой плеер, мобильный телефон, планшет, компьютер на своем звуковом выходе имею крайне слабый сигнал. Его хватает для наушников и относительно достаточной общей слышимости (звук через встроенные динамики). Если говорить о более высокой громкости звука, то тут возникает необходимость применять специальные усилители ЗЧ (звуковой частоты). Именно они повышают мощность звукового сигнала до нужных величин. Мощности 15 ватт вполне хватит для настольных колонок, которые будет хорошо слышно даже в соседней комнате. В этой теме хочу поделиться хорошей схемой такого усилителя мощности.

Наиболее простым вариантом сборки достаточно качественного усилителя звуковой частоты является использование специализированных микросхем. Одна из таких — TDA7297. Это микросхема двухканального (стерео) усилителя звука. Мощность каждого канала 15 Вт. Питается этот усилок от постоянного напряжения величиной от 6 до 18 вольт. Входное сопротивление 30 кОм. Имеется встроенная (в микросхему) тепловая защита, которая срабатывает при температуре 150 градусов. Она защищает от чрезмерного перегревания усилительной микросхемы.В целом звучание достаточно чистое и качественное.

Сама схема этого усилителя ЗЧ на микросхеме tda7297 проста, содержит всего несколько дополнительных компонентов. В моем случае я для сборки этого усилка использовал конструктор (купленный посылкой из Китая, который обошелся мне практически в копейки). В этом комплекте конструктора есть все части (и электрические и сама плата). Нужно просто спаять все воедино. Сборка простая и занимает крайне мало времени (спаять можно минут за 20). Все выводы и места для электронных компонентов помечены, ошибиться трудно.

Рекомендованное напряжение питания 16 вольт. Поскольку микросхема tda7297 двухканальная и мощность каждого канала по 15 ватт, то суммарная мощность будет 30 ватт. Следовательно, блок питания для этого усилителя нужен мощностью около 50 Вт (плюс небольшой запас в 20 Вт). Используя формулу электрической мощности можно рассчитать максимальный ток потребления: 30 ватт (общую мощность усилка) делим на 16 вольт (рекомендуемое напряжение питания) и получаем около 1,8 ампера. Значит в итоге нужен блок питания, который может легко обеспечить 3 ампера (наши 1,8 А и плюс небольшой запас).

Мощность 30 ватт и ток потребления 1,8 ампера как бы относительно немалые, при этих величинах микросхема нашего усилителя мощности будет достаточно сильно нагреваться. Следовательно, нужен подходящий радиатор, который будет рассеивать излишки тепла. Между самой микросхемой усилителя и радиатором нужно будет нанести теплопроводящую пасту (чтобы улучшить теплопередачу между этими частями). Наносить ее нужно тонким слоем (как можно тоньше). Радиатор не должен касаться других контактов схемы усилителя, так как это может привести возникновению короткого замыкания в цепи.

P.S. Этот усилитель мощности вполне подойдет и для автомобильной аудиосистемы. Напряжение питания автомобиля подойдет для питания этого усилка. Мощности в 30 ватт также хватит для нормальной слышимости звука в авто. Так как этот усилитель ЗЧ имеет достаточно компактные размеры, его легко будет вместить в любое подходящее место, даже с наличием охлаждающего радиатора. Останется только на вход усилка припаять гнездо входа звукового сигнала и спаренный переменный резистор, которым будет регулироваться громкость звука.

Простой самодельный усилитель для сабвуфера

Из той статьи вы узнаете о том, как сделать усилитель для автомобильного сабвуфера средней мощности.

Вся конструкция реализована на одной компактной печатной плате. По своей сути это законченный моноблок, который состоит из трех отдельных частей:

Усилитель мощности низкой частоты.
Фильтр низких частот.
Преобразователь напряжения.

Усилитель мощности является одноканальным. В его основе лежит ультралегендарная микросхема TDA7294.

В представленном усилителе, как и во многих усилителях промышленного производства, отсутствуют различные защиты. Но на надежность усилителя это никак не влияет. Этот прибор способен проработать очень долго, если никто ничего не замкнет.

Чтобы добиться среза порядка 100 Гц (все частоты выше отсутствуют), в схему внедрен фильтр второго порядка.

В его основе лежит дешевая и популярная микросхема BA4558, которая представляет собой сдвоенный операционный усилитель. Этот компонент широко применяется в аудиотехнике.
Фильтр запитывается однополярным напряжением порядка 15 В. Для гашения тока установлен резистор мощностью 2 Вт.

Также задействован стабилизатор напряжения, состоящий из 15-вольтового стабилитрона и сглаживающего электролитического конденсатора.

Микросхему можно установить на DIP-8, но следует помнить, что в условиях постоянной тряски и вибраций в автомобиле она может вылететь из посадочного места.
В схеме используется пассивный сумматор, который объединяет сигналы двух каналов перед входом в фильтр.

Преобразователь напряжения нужен обязательно, поскольку напряжение в бортовой сети автомобиля всего 12 В, а усилитель нуждается в двухполярном источнике повышенного напряжения, а точнее, двухполярные 30-35 В. Больше подавать не рекомендуется – это может плохо кончиться для микросхемы, хотя по документации верхний предел питающих напряжений до 40 В.
Мощность усилителя составляет 100 Вт. Для кого-то этого мало, а кому-то в самый раз. Но одно можно сказать точно – такой усилитель способен раскачать такие головки, как 70ГДН. Как правило, именно эту головку используют автолюбители для постройки самодельного сабвуфера.
Подробнее о преобразователе напряжения.
Именно по причине его наличия многие радиолюбители боятся собирать автомобильные усилители высокой мощности.

Это обычный Push-Pull преобразователь, двухтактный повышающий. Задающий генератор построен на микросхеме TL494.
Дальше стоит небольшой драйвер на транзисторах прямой проводимости. Эта часть разряжает емкость затворов полевых транзисторов после закрытия последних.

Как известно, если к затвору полевого транзистора приложить некоторое напряжение, в данном случае это управляющий импульс, то последний откроется. И если убрать напряжение на затворе, транзистор все равно останется открытым.

Поэтому некоторые схемы дополняются отдельным драйвером, который может вовремя закрыть транзистор. Хотя многие специализированные ШИМ–контроллеры имеют довольно мощный встроенный выходной каскад для этих целей, TL494 не в их числе.
В драйвере модно использовать буквально любые pnp-транзисторы. Отлично подходят и наши КТ3107.
Полевые транзисторы, как всегда, n-канальные – в данном случае IRFZ44, но можно и другие. При подборе транзисторов необходимо обратить внимание на документацию. Расчетное напряжение ключа должно быть не менее 40 В, а сила тока не менее 30 А. Идеальным вариантом станут ключи на 60 В с током на 50-60 А.

Сердечник трансформатора фирмы Epcos (N87), с которого можно выкачивать около 200 Вт мощности. Расчет трансформатора производился по программе ExcellentIT.

Первичная обмотка имеет 2 по пять витков намотана жгутом из 5 проводов по 0,7 мм. Вторичная обмотка 11 витков, 6 жил по 0,33 мм. Естественно, для каждого сердечника будут разные данные намотки, поэтому расчет необходимо производить самостоятельно.
Холостой ход инвертора получился не более 50 мА, а с подключенным фильтром и усилителем около 250 мА с учетом того, что на вход усилителя сигнал не подавался. Холостой ход минимален.

Генератор был настроен на частоту около 168 кГц, поскольку сердечник очень хороший, и никаких проблем не возникло. Но в случае использования советских сердечников марки 2000НМ и т. п. не рекомендуется поднимать частоту выше 60 кГц.
Выходные диоды из серии UF5408. Это ультрабыстрые диоды на 3 А. При максимальной мощности греются, но не перегреваются.
Дроссели на входе и на выходе извлечены из БП компьютера, но можно и заменить перемычкой – это не критично.

К сожалению, сглаживающие конденсаторы для выходной части необходимой емкости найти не удалось. Поэтому емкости в плечах отличаются на пару сотен микрофарад.
Моноблочный усилитель такого типа можно встроить в любой пассивный сабвуфер. Только следует помнить о теплоотводе.

Усилитель работает в классе A-B, и радиатор нужен довольно большой с учетом мощности. Обязательно изолировать корпуса полевых транзисторов и микросхемы усилителя от радиатора, используя теплопроводящие прокладки и изолирующие шайбы.

Прикрепленные файлы: СКАЧАТЬ

АВТОР: АКА КАСЬЯН.

ПРОСТОЙ УСИЛИТЕЛЬ НА ТРАНЗИСТОРАХ

Усилитель для компьютера на 3 ватта, выполненный на отечественных недорогих транзисторах. Недавно в руки попались компьютерные колонки китайского производства. Обычно в такиx колонкаx ставят стереофонические усилители выполненные на интегральной микросxеме тда2822. Такой усилитель имеет мощность 0,65 ватт на канал, не очень мощно — но достаточно качественный звук. Решил переделать колонки и собрать усилитель на транзистораx.

Транзисторы выxодного каскада желательно прикрепить на небольшие теплоотводы, у меня они отсутствуют поскольку перегрева не наблюдалось. В итоге были созданы два усилителя для каждой колонки по отдельности, питанием служит трансформатор на 10 ватт от магнитофона. Напряжение питания усилителя 9 вольт, ток потребления при максимальной громкости до 700 ма. Диоды пойдут практически любые, я применил типа 1N4007.

Регулятор громкости в наш простой усилитель на транзисторах ставим на 47 килоом, его настраивают и вставляют в корпус динамиков, а уменьшают или увеличивают громкость с компьютера или ноутбука. Устройство можно также использовать как приставка (усилитель) для мобильного телефона, двд или мп3 плеера. Усилитель очень качественный, искажений почти нет, но на большой громкости они могут незначительно повлиять на звук.

Далее усилители мощности были помещены в одну из колонок и прикреплены к корпусу при помощи силикона. Обратите внимание и извините на навесной монтаж, просто время на печатную плату не было. Готовый девайс было бы неплоxо снабдить светодиодным индикатором, при большой громкости он начинает мерцать, ведь если есть мерцание — значит трансформатор слабоват. Если качество звука устраивает, значит менять трансформатор не стоит. В колонкаx были динамики с мощность- 1 ватт, бумажный диффузор но басс приличный (не для меломанов конечно), но для такиx динамиков вполне нормально.

Далее после помещения усилителей во внутрь, колонку нужно закрыть включить ко компьютеру и наслаждаться транзисторным звуком. Все испытания делал аккумулятором 12 вольт 1,5 ампер. В дальнейшем мы с вами рассмотрим более серьезные транзисторные усилители большой мощности, а пока тренируйтесь на маломощныx усилителяx и оставайтесь с нами.

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

УСИЛИТЕЛИ НА ЛАМПАХ УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ

УСИЛИТЕЛИ НА МИКРОСХЕМАХ СТАТЬИ ОБ УСИЛИТЕЛЯХ

Компьютеры и электроника — Создайте простой усилитель звука мощностью 1 Вт

Простой усилитель звука мощностью 1 Вт

Макетная плата без пайки позволяет легко экспериментировать с дополнениями к радиосхеме. В этом разделе мы построим простой усилитель, так что вся комната может слышать радио через динамик. Наш усилитель не вызовет ушей, так как мы максимально упростили сборки, но выход довольно впечатляющий для одного транзистора.

Нажмите на фото для увеличения

С усилителем наша магнитола выглядит как на фото выше.

Ниже представлен крупный план секции усилителя:

Нажмите на фото для увеличения

Все детали для усилителя (кроме аккумулятора) несем в нашей каталог.

Усилителю нужны эти детали:

Транзистор Дарлингтона MPSW45A
Это основная рабочая часть усилителя.
Маленький динамик
Два резистора по 100000 Ом
На этом резисторе будут четыре цветные полосы. Цвета будут коричневыми, черными, желтыми и золотыми.
Резистор 10000 Ом
Цвета: коричневый, черный, оранжевый и золотой.
А резистор 50 Ом
Цвета: зеленый, черный, черный и золотой.
A Зажим аккумулятора 9 В
Аккумулятор 9 В

Используя помеченную сетку, как и раньше, детали соединяются следующим образом:

Перемычка: J22 — I27
Резистор 10000 Ом (коричневый, черный, оранжевый): от G20 до F28
Резистор 100000 Ом (коричневый, черный, желтый): от h37 до h38
Резистор 100000 Ом (коричневый, черный, желтый): I28 — I29
MPSW45A: J27, J28 и J29
Резистор 50 Ом (зеленый, черный, черный): I33 — I34
Динамик: от F29 до J33
Отрицательный провод аккумуляторной батареи 9 В (черный): F26
Положительный 9-вольтовый провод аккумуляторной батареи (красный): F34

Более постоянная версия

Как и раньше, мы можем скопировать схему на печатную плату. и надежно припаяйте все детали на место.

Нажмите на фото для увеличения

Щелкните фото, чтобы увеличить изображение

Как это сделать?

Сердце усилителя — транзистор. Мы могли бы использовать больше обычный NPN-транзистор, такой как 2N4401, но для получения более громкого звука мы используйте специальный транзистор типа «два в одном», называемый Дарлингтоном.

Нажмите на фото для увеличения

Транзистор Дарлингтона имеет два транзистора в одном корпусе, и может усиливать сигналы гораздо больше, чем один транзистор.

Транзисторы усиливают сигнал, действуя как переменный резистор. Ставим сигнал в базе, и сигнал контролирует, сколько тока идет через транзистор от эмиттера к коллектору.

Однако, если мы просто поместим сигнал в базу, транзистор будет полностью выключиться, когда сигнал был слабым, и полностью включиться, когда сигнал высокий. Это поведение полезно, когда мы хотим использовать транзистор в качестве переключателя, но мы должны изменить его поведение, чтобы аудио усилитель.

Когда сигнал равен нулю, мы хотим, чтобы выход усилителя был на полпути между 0 и 9 вольт (4,5 вольт). Мы можем организовать это происходит при использовании делителя напряжения. Делитель напряжения — это два резистора, один подключен к положительной стороне батареи, а другой — к отрицательная сторона. Там, где они встречаются посередине, напряжение будет разделено пополам (если резисторы одинаковые).

Поскольку ток постоянно протекает через резисторы, нам нужны их значения быть высокими, чтобы через них не протекал большой ток.Это предотвратит они не нагреваются и продлевают срок службы батареи. В нашей схеме мы используйте 100000 Ом.

Большие резисторы в делителе напряжения также упрощают задачу. для сигнала, чтобы подтолкнуть напряжение выше или ниже. Это хорошая вещь, так как это означает, что наш усилитель будет более чувствительным. В нашем случае сигнал от радио слишком сильный, и сигнал толкает напряжение слишком высокое или слишком низкое, вызывая искажения. Итак, добавляем еще резистор на 10 000 Ом, чтобы согласовать сигнал с нашим усилителем.

Транзистор может выдержать 1 ватт, прежде чем он станет слишком горячим, что снижает его продолжительность жизни. Если мы подадим полные 9 вольт, цепь потянет более 2 Вт, и хотя звук был бы приятным и громким, транзистор будет сильно нагреваться, и батарея не продержится долго. Чтобы сделать усилитель потребляет всего один ватт, мы вставляем резистор на 50 Ом, чтобы снизить Текущий. Вы могли заметить на фотографиях, что я действительно использовал 100 Ом для прототипа, чтобы снизить уровень шума в лаборатории.Ты можете думать об этом резисторе как о регуляторе громкости, хотя вы не можете отрегулируйте его, не выбирая другой резистор. Переменный резистор, который может выдерживать 2 Вт и перейти от 50 Ом до 150 Ом, что позволит вам варьировать громкость. Мы оставим эту модификацию экспериментатору.

Следующий: Усилитель звука на интегральной схеме мощностью 1 Вт.

Очень вкусно

Отправить письмо на

Саймон Квеллен Филд

через

sfield @ scitoys.com

Создайте великолепно звучащий усилитель звука (с усилением низких частот) из LM386

В этом уроке я покажу вам, как создать отличный звуковой усилитель звука с помощью низковольтного усилителя мощности звука LM386. Я построил около дюжины различных схем аудиоусилителей с LM386, но в большинстве из них было слишком много шума, щелчков и других помех. Наконец я нашел ту, которая звучит великолепно, поэтому я покажу вам, как ее создать.

Это не аудиоусилитель с минимальным набором компонентов. Я добавил кучу дополнительных конденсаторов, чтобы уменьшить шум, а также добавил регулятор усиления низких частот, чтобы звук стал еще лучше. Но прежде чем мы начнем строить, может быть полезно сначала получить небольшую справочную информацию…

Основы LM386

LM386 — довольно универсальный чип.Только пара резисторов и конденсаторов необходима, чтобы сделать рабочий усилитель звука. Чип имеет опции для регулировки усиления и усиления низких частот, а также его можно превратить в генератор, способный выдавать синусоидальные или прямоугольные волны.

Существует три разновидности LM386, каждая с разной выходной мощностью:

LM386N-1: 0,325 Вт
LM386N-3: 0,700 Вт
LM386N-4: 1,00 Вт

Фактическая выходная мощность будет зависеть от напряжения питания и сопротивления динамика.В таблице данных есть графики, которые вам расскажут. Я использовал батарею на 9 В для источника питания, и она отлично работает, но вы можете снизить ее до 4 или до 12 В.

Распиновка показана на схеме ниже:

Загрузите техническое описание для получения дополнительной информации о выходной мощности, характеристиках искажений и минимальных / максимальных номиналах:

LM386 Лист данных

LM386 — это операционный усилитель (операционный усилитель). У операционных усилителей есть основная задача. Они принимают входной потенциал (напряжение) и создают выходной потенциал, который в десятки, сотни или тысячи раз превышает величину входного потенциала.В схеме усилителя LM386 принимает входной аудиосигнал и увеличивает его потенциал от 20 до 200 раз. Это усиление называется усилением напряжения.

Прирост к объему

После того, как вы соберете этот усилитель и поиграете с регуляторами громкости и усиления, вы заметите, что оба этих параметра увеличивают или уменьшают интенсивность звука, выходящего из динамика. Так в чем же тогда разница? Коэффициент усиления — это усиление входного потенциала и характеристика усилителя. Громкость позволяет регулировать уровень звука в пределах диапазона усиления, установленного коэффициентом усиления. Усиление устанавливает диапазон возможных уровней громкости. Например, если для усиления установлено значение 20, диапазон громкости составляет от 0 до 20. Если для усиления установлено значение 200, диапазон громкости составляет от 0 до 200.

Регулировка усиления может быть достигнута путем подключения конденсатора 10 мкФ между контактами 1 и 8. Без конденсатора между контактами 1 и 8 коэффициент усиления будет установлен на 20. С конденсатором 10 мкФ коэффициент усиления будет установлен на 200.Коэффициент усиления можно изменить на любое значение от 20 до 200, поместив резистор (или потенциометр) последовательно с конденсатором.

Минимальный усилитель звука LM386

Теперь, когда у нас есть небольшая справочная информация о LM386, давайте начнем с создания простого усилителя LM386 с минимальным количеством компонентов, необходимых для его работы. Таким образом, вы сможете сравнить его с более звучащим вариантом, который мы создадим позже.

Вот схема:

Вот как подключить его, если вы используете макетную плату:

На схеме выше, заземление аудиовхода проходит по тому же пути, что и земля аудиовыхода.Выходное заземление «зашумлено» и вызовет искажение входного сигнала, если оно подключено таким образом. Заземление аудиовхода чувствительно к любым помехам, и любой уловленный шум будет усиливаться через усилитель.

Поставьте перед собой цель максимально отделить входное заземление от других путей заземления. Например, вы можете подключить заземление для источника питания, входа и выхода непосредственно к контакту заземления (контакт 4) LM386 следующим образом:

Это уменьшит расстояние, на которое входная земля проходит через выходную землю.Такое подключение должно звучать лучше, чем первая схема, но вы, вероятно, все равно заметите некоторый шум, статические помехи и хлопки. Мы исправим это в следующей схеме, добавив разделительные конденсаторы и пару RC-фильтров.

Усилитель звука LM386 с отличным звучанием

Теперь, когда вы увидели минимум того, что нужно для создания аудиоусилителя с LM386, давайте создадим более точную версию с регулируемым регулятором усиления.

Примечание. Большинство значений компонентов в этой цепи не являются критическими.Если у вас нет конкретной ценности, попробуйте заменить что-нибудь близкое, и это, вероятно, сработает.

Вот схема:

Несколько вещей в этой схеме улучшают звучание:

Конденсатор емкостью 470 пФ между положительным входным сигналом и землей, который фильтрует радиопомехи, принимаемые проводами аудиовхода.
Конденсаторы емкостью 100 мкФ и 0,1 мкФ между положительной и отрицательной шинами питания для развязки источника питания. Конденсатор 100 мкФ будет фильтровать низкочастотный шум, а конденсатор 0.Конденсатор емкостью 1 мкФ фильтрует высокочастотный шум.
Конденсатор 0,1 мкФ между контактами 4 и 6 для дополнительной развязки источника питания микросхемы.
Резистор 10 кОм и конденсатор 10 мкФ, включенные последовательно между контактом 7 и землей для развязки входного аудиосигнала.

На этой схеме показано, как все подключить, если вы используете макетную плату:

При подключении любого аудиоусилителя следует помнить о том, что наиболее чистый звук будет получен, если все провода и компоненты расположены как можно ближе к микросхеме.Сделайте провода как можно короче.

Аудиоусилитель LM386 с усилением низких частот

Крутая особенность LM386 — возможность добавить к усилителю регулируемое усиление низких частот. Вы, вероятно, обнаружите, что это лучшая звуковая схема. Усиление низких частот — это, по сути, просто фильтр нижних частот, который удаляет большую часть шума, не подаваемого разделительными конденсаторами. Все, что вам нужно для схемы усиления низких частот, — это конденсатор 0,033 мкФ и потенциометр 10 кОм, включенные последовательно между контактами 1 и 5:

Вот схема подключения:

Самый простой способ подключить аудиовход в этих схемах — отрезать 3.5-миллиметровый аудиоразъем от старого набора наушников и подключение к контактам на макетной плате. Прочтите статью «Как взломать разъем для наушников», чтобы узнать, как это сделать с некоторыми распространенными типами наушников.

Вот видео-версия этого руководства, если вы хотите посмотреть, как я создаю усилители и послушать их:

Спасибо за чтение! Надеюсь, вам так же понравилось экспериментировать с этими усилителями, как и мне. Если вы готовы создать еще более звучащие и более мощные усилители, у нас есть руководства по нескольким другим:

LM3886 — безусловно, лучший по звучанию усилитель, но это довольно сложный проект.Если вы только начинаете создавать усилители звука, я бы порекомендовал заняться этим, начав с TDA2003, а затем перейдя к TDA2050.

Обязательно подпишитесь, чтобы быть в курсе наших сообщений, как только они будут опубликованы. И не стесняйтесь оставлять комментарии, если у вас есть какие-либо вопросы или вам нужна помощь с чем-либо в этой статье.

Создайте свой собственный усилитель — Создайте электронные схемы

Привет! Хотели бы вы построить свой собственный усилитель?

Вы пытались найти схему действительно простого усилителя, но обнаружили, что все не так просто?

Либо вы обнаружите, что это всего лишь усилитель для наушников (кому это нужно?), Либо это просто часть усилителя (вам нужно добавить предварительный усилитель), либо, может быть, вы нашли что-то, что выглядит нормально, но потом вы понимаете, что вы нужен радиатор, и вы не знаете, как его найти…

Ну, это был мой прошлый опыт.Я помню, как однажды собрал один из набора в Сиднейском университете. Его нужно было точно настроить. Мне пришлось использовать осциллограф, чтобы измерить все детали, а затем настроить его с помощью небольших потенциометров. В конце концов я заставил его работать, но как только я принес его домой, тонкая настройка была испорчена, так что я больше не работал. Предполагалось, что это будет хороший усилитель. Но мне так и не удалось его использовать, потому что я боялся, что он сломается, если я прикоснусь к нему.

Иногда мне попадались принципиальные схемы, которые казались действительно простыми, но, исследуя их больше, я обнаружил, что это был только моноусилитель или, может быть, это был только предварительный усилитель или усилитель для наушников.Все «настоящие» стереоусилители казались слишком сложными для сборки.

Но однажды я наткнулся на действительно крутой чип под названием TEA2025. Это стереоусилитель на чипе! Вам нужно всего лишь подключить несколько конденсаторов! Я построил его, подключил к своему iPhone и подключил к каким-то старым колонкам, которые лежал у меня дома. И это действительно хорошо звучало! Ух ты!

Итак, я решил создать это полное руководство, чтобы вы могли собрать свой собственный усилитель — полнофункциональный усилитель — в домашних условиях.Это не первоклассный усилитель HiFi, но это усилитель, который играет с нормальным качеством и хорошей громкостью. А построить просто =)

Если вы хотите создать свой собственный усилитель, то это для вас!

Создайте свой собственный усилитель

В этом уроке мы собираемся построить стереоусилитель, который можно использовать для воспроизведения музыки, например, с мобильного телефона или компьютера. Усилитель — один из самых простых, с которыми мне приходилось сталкиваться, и он выдает приличный звук. Требуется всего несколько компонентов.

Мы пройдем все этапы от рисования схемы в программном обеспечении Eagle PCB до пайки компонентов на печатной плате.

Необходимый уровень опыта

Начальный / Средний. Вы должны иметь базовые представления об электронике. Если вы никогда раньше не строили никакой электроники, кривая обучения может быть крутой, но все объясняется простым языком, поэтому это должно быть выполнимо для всех, кто полон решимости это сделать.

Необходимые инструменты

Для выполнения этого проекта вам потребуется базовое паяльное оборудование (паяльник, припой, кусачки, присоски для припоя) и доступ к компьютеру с установленным Cadsoft Eagle (доступен бесплатно). В этом руководстве мы рассмотрим процесс заказа прототипов печатных плат и компонентов, поэтому вам также потребуется иметь возможность делать покупки в Интернете.

Срок и стоимость проекта

Стоимость компонентов этого проекта составит примерно 10-15 долларов США (если вам нужны колонки, добавьте еще 10 долларов).Срок изготовления: 1 день на проектирование и заказ, 1 день на сборку.

Обо мне

Меня зовут Эйвинд, я норвежский инженер-электронщик. У меня степень магистра в области микроэлектроники, и я работаю с различными электронными и компьютерными проектами более 15 лет.

Я проводил курсы в hackerspaces, говорил на MakerFaire Oslo и провел несколько вебинаров о том, как делать электронику. Кроме того, я сделал онлайн-курсы, видео и написал массу статей о том, как делать электронику.

С 2009 по 2012 год я был генеральным директором технологической компании Intelligent Agent и основал Dahl Technology в 2013 году, чтобы сосредоточиться на онлайн-обучении.

Что вы узнаете

В этом руководстве я расскажу вам следующее:

Как разработать схему в бесплатном программном обеспечении Cadsoft Eagle
Как подготовить схему к дешевому изготовлению прототипа
Где заказать прототипы печатных плат и комплектующие
Как припаять компоненты к цепи, чтобы сделать полнофункциональный стереоусилитель

Что вы получите

Учебник включает

50 минут видеоинструкции
Схемы
Полный список запчастей со ВСЕМИ необходимыми запчастями
Все файлы Eagle (библиотека, схема и дизайн платы)
Гербер-файлы

Я разработал эти планы исключительно для сборки электронных схем.com, поэтому их больше нигде не достать.

Стоимость полного руководства составляет 15 долларов США.

Извините, этот курс больше недоступен. Но я создал обновленный курс, который доступен по адресу Ohmify

Как собрать свой первый усилитель: Ask.Audio

В этом уроке мы собираемся построить схему усилителя. Мы собираемся добиться этого с помощью известного операционного усилителя на интегральной схеме (IC) LM386. В зависимости от того, какой из них есть в вашем магазине электроники, мощность составит около 700–1000 мВт или около 1 Вт.Проект веселый, недорогой, довольно простой, если вы будете следовать пошаговым инструкциям, и дает потрясающие результаты, которыми вы можете произвести впечатление и произвести некоторое впечатление!

Список деталей:

1 x LM386N-3
Потенциометр 2 x 10k
2 электролитических конденсатора по 10 мкФ
1 x 100 мкФ электролитический конденсатор
1 x 1000 мкФ электролитический конденсатор
Керамический конденсатор 3 x 0,1 мкФ (104)
Керамический конденсатор 1 x 470 пФ (471)
Резистор 1 x 10 кОм (коричневый, черно-оранжевый, золотой)
Резистор 1 x 10 Ом (коричневый, черный, черный, золотой)
Резистор 1×220 Ом (красный, красный, коричневый, золотой)
1 светодиод
Батарея 1 x 9 В
Крышка аккумулятора 1 x 9 В с переключателем
1 x 8 Ом 1 — 3-ваттный динамик
2 провода с зажимами типа «крокодил» (необходим динамик)
3.Штекер для наушников 55 мм (1/8 дюйма) (оголенные провода на противоположном конце)
14 коротких перемычек (или достаточной длины провода регулятора)

Список инструментов:

Макет
Телефон или компьютер (для аудиовыхода)

Необходимые детали

Шаг 1

Мне нравится начинать проекты прототипов таких типов, чтобы расположить «основные» части и более крупные части, чтобы убедиться, что у меня достаточно места для соединений. Я также не забываю соединить землю и линии электропередач.

Обратите внимание и убедитесь, что маленькая выемка LM386 обращена влево. Это важно, так как указывает расположение контактов 1 и 8 операционного усилителя.

Также обязательно, чтобы мы взглянули на основной лист данных, чтобы найти назначение контактов для LM386, прежде чем двигаться дальше. Каждый раз, когда мы устанавливаем соединение, вы должны вернуться к этой диаграмме, чтобы лучше понять, почему.

Шаг 2

Это небольшой усилитель, поэтому для его питания можно использовать стандартную батарею 9 В.Фактически, большинство LM386 могут потреблять до 12 вольт. Каждый раз, когда я начинаю создавать прототип, мне нравится делать простую светодиодную схему индикатора питания. Эта небольшая схема зажигает светодиод всякий раз, когда питание подается на макетную плату или, в данном случае, на усилитель. Это хорошая идея сделать это в первую очередь. Таким образом, вы всегда будете знать, когда плата / микросхема «горячая».

Схема состоит из резистора 220 Ом, идущего от шины питания к стойке макета. Затем положительный вывод светодиода (более длинная ножка) подключается к той же колонке, а отрицательный вывод (более короткая ножка) — к новой колонке.Последнее соединение для замыкания цепи — это перемычка, соединяющая столб отрицательного вывода с шиной заземления.

Теперь, когда на плату подается питание, загорается светодиод.

Шаг 3

Подготовьте аккумулятор. То, что я сделал здесь, — это добавление переключателя к положительному проводу зажима батареи 9 В по очевидным причинам. Я также добавил несколько нестандартных перемычек на концы проводов, используя куски старых выводов других компонентов, которые я использовал в прошлых проектах.Это упрощает их подключение к макетной плате.

ПРИМЕЧАНИЕ. Вам не нужен ни выключатель, ни провода для аккумулятора. Если у вас есть только батарея 9 В и зажим, вы можете просто оголить некоторые провода на концах как красного (положительного), так и черного (отрицательного) проводов. Затем, когда вы хотите запитать схему, просто вставьте их в соответствующие полосы питания. Тем не менее, вам нужно дождаться последних шагов, чтобы сделать это.

Шаг 4

После того, как аккумулятор полностью настроен, подключите положительный провод к положительной шине, а отрицательный провод — к отрицательной.Воспользуйтесь этой возможностью, чтобы включить аккумулятор и проверить свою светодиодную схему.

Шаг 5

Вот и начинается самое интересное. Возьмите перемычку и подключите контакт 1 (усиление) к среднему (сигнальному) контакту ближайшего потенциометра (Pot). Это и будет наш горшок с прибылью.

Шаг 6

Теперь, если вы помните из листа назначения контактов LM386 Контакт 8 также помечен как усиление. Нам нужно соединить эти выводы через конденсатор, чтобы увеличить коэффициент усиления. Мы сделаем это, сначала добавив конденсатор 10 мкФ от контакта 8 к новому столбцу.

Шаг 7

Теперь вы можете подключить конденсатор 10 мкФ к крайнему правому выводу потенциометра усиления. Это увеличит обычное усиление с 20 до 200 (20 x 10). Потенциометр позволит нам перейти от 20 до 200.

Кроме того, вы можете подключить левый штифт горшка, но тогда вы измените направление множителя. Это означает, что вы повернете горшок влево, чтобы увеличить значение (сделать звук громче), вместо обычного поворота вправо, чтобы увеличить значение (увеличить усиление).

Шаг 8

Теперь нам нужно соединить контакт 4 с контактом 6 с разделительным конденсатором. Здесь мы будем использовать керамический колпачок 0,1 мкФ.

Развязка: сделайте взаимодействие между (электрическими компонентами) настолько слабым, чтобы между ними была небольшая передача энергии, особенно для устранения нежелательных искажений переменного тока или колебаний в цепях с общим источником питания.

НАКОНЕЧНИК PRO

При изгибе выводов компонентов лучше всего использовать набор маленьких плоскогубцев.Удерживайте провод плоскогубцами возле основания вывода компонентов. Затем согните с противоположной стороны. Это снижает потенциально опасную нагрузку на соединения компонентов.

Шаг 9

Пока мы имеем дело с этой стороной ИС, давайте подключим контакты 2 и 4 к земле.

Шаг 10

Контакт 3 будет использоваться для потенциометра объема. Здесь мы хотим перейти от контакта 3 к новому столбцу где-то между двумя горшками. Затем перейдите от этого столбца к среднему штифту регулятора громкости.Пока вы там, не забудьте добавить конденсатор 470 пФ, чтобы подключить эту колонку к шине заземления.

Шаг 11

Подключите контакт 6 к шине питания.

Также на этом этапе подключите правый штифт регулятора громкости к шине заземления.

Добавьте резистор 10 кОм от контакта 7 к новому столбцу.

Шаг 12

Мы собираемся немного сходить с ума и на этом этапе добавим 3 конденсатора. Один развязывающий колпачок 100 мкФ на шинах питания и заземления, затем конденсатор 10 мкФ для подключения резистора 10 кОм к шине заземления, затем еще один 0.Разделительный колпачок 1 мкФ, снова соединяющий шины питания и заземления.

Шаг 13

Установите перемычку с контакта 6 на новую колонку. Затем перенесите резистор 10 Ом с этой перемычки на еще одну новую колонку.

Шаг 14

Из столбца, где заканчивается резистор 10 Ом, поместите колпачок 1000 мкФ в новый столбец, это аудиовыход, и последний конденсатор 0,1 мкФ из того же столбца на отрицательную шину питания.

Шаг 15

Подсоедините зажимы типа «крокодил» к положительному и отрицательному разъему динамика.

Вы должны попытаться получить для этого проекта динамик с сопротивлением 8 Ом и мощностью 1 Вт. Однако мне не удалось найти динамик на 1 Вт, поэтому я использовал 3 Вт, и это дало хорошие результаты.

Шаг 16

Подключите отрицательный вывод динамика к отрицательной шине питания, а положительный — к той же колонке, что и конденсатор емкостью 1000 мкФ.

ПРИМЕЧАНИЕ. Мне нравится использовать зажим из крокодила для динамика, а на противоположном конце использовать другой зажим из кожи аллигатора, чтобы закрепить его на перемычке. Затем я могу использовать перемычку, чтобы войти в макетную плату без необходимости паять или резать что-либо.

Шаг 17

Убедитесь, что ваш разъем 3,55 мм припаян правильно и готов к передаче сигналов.

Шаг 18

Возьмите входной (положительный) провод разъема для наушников и подключите его к левому контакту регулятора громкости. Затем возьмите заземляющий провод и подключите его к отрицательной силовой шине.

Шаг 19

Включите / подключите аккумулятор (источник питания) — обычно это нужно сделать в первую очередь.Затем подключите телефон и включите музыку. Вы должны сразу что-то услышать. Увеличьте громкость телефона примерно наполовину, затем используйте регуляторы усиления и громкости, чтобы отрегулировать сигнал, пока он не будет звучать громко и чисто.

Моя схема — это модифицированная версия схемы, сделанная хорошими специалистами на сайте circuitbasics.com. Хотя я внес изменения, основы взяты из их дизайна.

Создайте свой простой стереоусилитель

Вот простой стереоусилитель, который вы можете сделать с аудиоусилителем CD6283 и несколькими пассивными компонентами.Он обеспечивает выходную мощность 4,6 Вт на канал при питании от источника питания 12 В.

Принципиальная схема стереоусилителя показана на рис. 1. CON1 — это разъем для входного источника питания 6–12 В, CON2 — для входного сигнала, а CON3 — для вывода на два динамика, которые могут быть к нему подключены.

Контакты 5 и 7 IC1 подключены к CON2 для аудиовходов через конденсаторы C2 и C3 соответственно. Контакт 12 подключен к разъему CON1 для питания.Контакт 2 IC1 подключен к выходу левого (L) канала через электролитический конденсатор C10, а контакт 10 IC1 подключен к выходу правого (R) канала через электролитический конденсатор C9. Каждый динамик на 4 Ом и мощностью 4 Вт подключается к разъему CON3 для левого и правого каналов соответственно.

Строительство и испытания

Компоновка печатной платы усилителя показана на рис. 2, а расположение его компонентов — на рис. 3. После сборки схемы на печатной плате подключите источник питания 6–12 В к разъему CON1.

После завершения подключения подключите левый (L) и правый (R) стереофонические аудиовходы от мобильного / портативного / настольного компьютера к CON2. Затем подключите динамики к CON3. Возьмите аккумулятор на 6 В или 12 В и подключите его к цепи усилителя.

Вы можете откалибровать схему, подключив генератор сигналов (установленный на 1 кГц) к левому и правому входам на CON2. Вы должны услышать громкий усиленный тон из левого и правого динамиков на выходе.Вы также можете использовать MP3-плеер вместо генератора сигналов для калибровки схемы.
Дополнительные потенциометры на 22 кОм могут быть подключены к левому и правому входам CON2 для регулировки громкости. Ваш усилитель готов к работе!

Радж К. Горхали — любитель и регулярно участвует в EFY

простая принципиальная схема усилителя звука с использованием транзистора

Это много простых схем звукового усилителя с использованием транзистора.В настоящее время ИС используются во многих усилителях звука, особенно в небольших схемах. Транзисторы использовать удобно.

Но когда вам нужно использовать транзисторы, у этого есть несколько преимуществ, например, экономия, вы можете взять старое оборудование, чтобы сделать небольшие схемы проще, чем IC.

Что может быть трудно найти. Взгляните на эти схемы. Может, вы поняли это.

Вот проекты:

Простой усилитель звука без ICS

1 # Миниусилитель с низким импедансом

Эта схема может применяться к источнику звукового сигнала с низким импедансом, например размером 4-16 Ом. громкоговорители или телефонные наушники, которые используются для замены микрофонов.

При замене громкоговорителя скорости звука будет достаточно для проверки звука, рожденного ходьбой. Выход может подавать на вход усилителя высокой мощности другой следующий.

Спасибо: Wintec Это транзистор 2N3904 NPN. Не 2N3094 SCR. Ты прав.

2 # Усилитель мощности OTL с использованием AC176 + AC126

Г-н Сомсак — мой друг, который очень любит делать усилители мощности. но он не ну электронный человек. Я так представляю, что ему нужно сделать легкий проект раньше.Эта схема представляет собой простой усилитель мощности OTL с выходной мощностью в мини-ватт, но является более старой схемой.

Они используют транзисторы, примерные номера — AC176, AC126 и BC109. у которых есть несколько других компонентов. Используются только источники питания с напряжением 9В. Надеюсь, это будет когда-то трасса, так что вам понравятся и хорошие идеи.

3 # Усилитель мощности OTL Cassette Radio Booster с использованием TIP41 + TIP42

Это мини-усилитель мощности OTL для усилителя кассетного радио. Имеет транзистор TIP41 + схемы динамика TIP42 Drive.Напряжение питания видно на изображении.

4 # Простой усилитель на транзисторе AC128

Я нашел это в своей старой книге по схемной электронике. Это очень маленький усилитель мощности, но хорошего качества аудио усилитель класса AB в hi-fi приложениях.

Компонент, способный выдавать 2 Вт, постоянно использовал транзистор AC128 при нагрузке 8 Ом и пике 5 Вт. с надлежащим нерегулируемым источником питания 9 В.

5 # Высоковольтный мини-усилитель с транзистором UJT

Это схема усилителя мощности, работающая напрямую с источником высокого напряжения около 125 В.Он состоит из транзистора UJT и обычного транзистора. В этой схеме используется трансформатор, который подается на высокое напряжение, а также используется громкоговоритель. Затем он попадает в небольшую неприятность. Украсить популярность звука можно с помощью VR1 — 1M. Прочтите подробности, добавленные в схему.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Как создать небольшие простые усилители звука с использованием IC LM386

IC LM 386 Specifications

Я объяснил многие схемы усилителей на Bright Hub, некоторые из которых были умеренно мощными, а другие — очень мощными.Однако для начинающих энтузиастов электроники создание крошечных версий более крупных схем в большинстве случаев становится более интригующим и забавным. Схемы усилителей с меньшими выходами могут выглядеть незначительными, но на самом деле они популярны и находят более широкое применение во многих электронных устройствах, таких как радио, плееры iPod, телефоны, передатчики и т.д. , и поэтому школьные ученики могут даже попытаться выполнить эту схему.

Здесь предлагается одна такая простая аудиосхема с использованием микросхемы LM386, для работы которой требуется очень мало других внешних пассивных компонентов. Прежде чем перейти к деталям схемы, давайте взглянем на некоторые технические характеристики IC:

IC LM386 — это усилитель мощности, используемый для усиления небольших аудиосигналов с низким напряжением питания. Хотя внутреннее усиление этой ИС установлено на 20, его можно увеличить почти в 10 раз, то есть до 200, просто подключив резистор и конденсатор к контактам 1 и 8.

Входы ИС работают относительно земли, а выход автоматически смещается на половину напряжения питания.

Микросхема доступна в четырех версиях, а именно: LM386 N-1, N-2, N-3, которые обычно показывают очень низкие характеристики искажений и хорошо работают с напряжениями от 4 до 12 вольт постоянного тока. Четвертый тип, LM386 N-4, рассчитан на рабочее напряжение от 5 до 18 В постоянного тока, что является конечным безопасным порогом, при превышении которого устройства либо перестают работать, либо становятся слишком горячими и повреждаются.

Потребление тока покоя (потребление тока, когда ИС находится в режиме ожидания) составляет всего около 4 мА.

Максимальная выходная мощность этой ИС будет около 1,25 Вт на громкоговорители с сопротивлением 8 Ом.

Коэффициент усиления по напряжению ИС составляет от 20 до 200 при 26–46 дБ соответственно.

Полоса пропускания также неплохая на частоте 300 кГц при работе от источника питания 6 В.

В следующем разделе мы посмотрим, как вышеуказанная ИС может быть использована для создания различных небольших схем аудиоусилителей.

Описание схемы

Схема ниже показывает основной формат подключения ИС в качестве усилителя. Здесь, как обсуждалось в предыдущем разделе, коэффициент усиления схемы ограничен до 20, поскольку контакты 1 и 8 остаются открытыми. Внутреннее соединение резистора 1,35 кОм через эти выводы шунтирует ИС на указанное выше усиление. Выход подключен к громкоговорителю через конденсатор фильтра, который обычно присутствует во всех схемах линейных усилителей IC. Потенциал VR1 на входе функционирует как регулятор громкости, позволяя регулировать выход до желаемых уровней.

Вторая схема показывает, как усиление вышеупомянутой основной схемы может быть увеличено почти до 200 путем добавления конденсатора между контактами 1 и 8 ИС. Однако емкость конденсатора не должна превышать 10 мкФ.

Коэффициент усиления можно регулировать от 20 до 200 путем включения переменного резистора 4 К7 последовательно с вышеуказанным конденсатором. Условия чрезмерного смещения можно уменьшить, подключив неиспользуемый вход к резистору с земли.
