Как сделать из 12 вольт 220: Преобразователь с 12 на 220 своими руками

Содержание

Как своими руками получить из 220 — 12 вольт без трансформатора | Андрей Швадронов

Очень часто пользователей световых электроприборов и СБТ интересует: «Как без трансформатора из 220 вольт получить 12в или другое низкое напряжение?». Обычно этим вопросом задаются владельцы электронной техники и аппаратуры, работающей от источников питания на понижающем сетевом трансформаторе. Это тем более актуально, поскольку весогабаритные показатели блока питания (БП) нередко превосходят аналогичные параметры запитываемого гаджета или стационарного устройства.

1.Основные способы понижения

Например, «ходовой» трансформатор частоты 50 Гц с относительно небольшой мощностью 200 Вт, выполненный на трансформаторном железе, весит более 1 килограмма и стоит от 9–18 $. Это не только делает блок питания громоздким, но и значительно удорожает стоимость девайса.

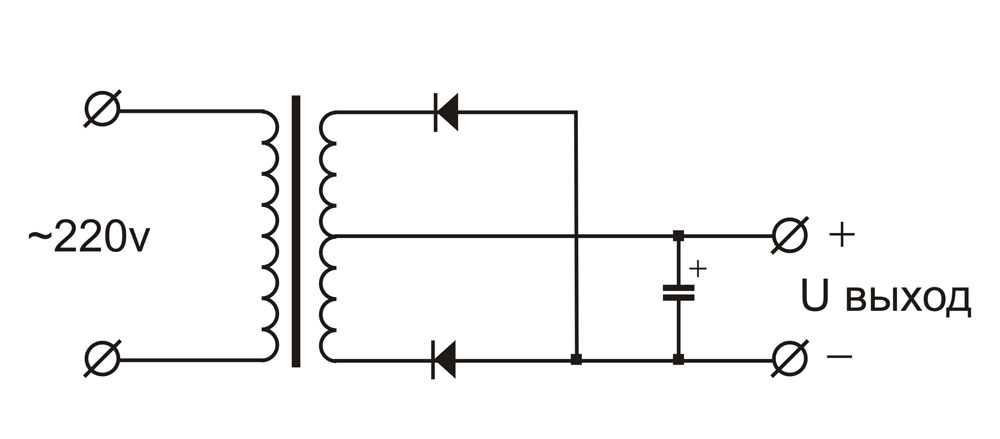

На трансформаторах реализована классическая схема понижения и последующего преобразования переменного напряжения (АС) в постоянное (DС) по цепи «трансформатор → выпрямитель → стабилизатор».

Существует более сложная схема построения «выпрямитель → импульсный генератор → трансформатор → выпрямитель → стабилизатор» импульсного блока питания, обладающая меньшими габаритами.

Преимуществом приведенных схем является гальваническая развязка. При замыкании цепи нагрузки на «ноль» она предотвращает выход из строя аппаратуры и снижает опасность поражения человека электрическим током.

Однако самыми миниатюрными источниками питания 12 В являются бестрансформаторные блоки питания, в которых производится:

1. С помощью балластного конденсатора понижение напряжения.

2. При помощи балластного резистора гасится избыточное напряжение.

3. Нерегулируемым автотрансформатором снимается требуемое напряжение и сглаживается дросселем.

1.1 Балластный конденсатор

Сегодня весьма популярным среди радиолюбителей средством снижения напряжения стала установка гасящего конденсатора. Этот универсальный способ повсеместно используется для питания светодиодных ламп и в зарядных устройствах маломощных аккумуляторных батарей. Установка радиоэлемента в разрыв сети питания диодного моста позволяет получить требуемый ток в электрической цепи без рассеивания значительной мощности на тепло.

Схема простого конденсаторного (бестрансформаторного) блока питания с минимальным количеством радиоэлементов и напряжением 12 В мощностью 0,18 Вт выглядит следующим образом:

В качестве Р1 используется любое устройство, рассчитанное на постоянное напряжение 12 В с рабочим амперажом ≤ 0,15А. Конденсатор С1 – балластный, зашунтирован резистором R1. Он предназначен для предотвращения поражения электрическим током от накопленного на пластинах конденсатора С1 заряда. Со своим большим сопротивлением в сотни кОм резистор R1 не влияет на прохождение тока через емкость во время рабочей сессии. Однако после завершения работы блока питания в течение времени , измеряемого несколькими секундами, через резистор проходит ток разряда обкладок конденсатора. Электролитический конденсатор С2, включенный параллельно нагрузке после диодного моста, сглаживает пульсации выпрямленного тока.

Заметно снизит зависимость выходного напряжения от сопротивления нагрузки БП симбиоз выпрямителя и параметрического стабилизатора с регулирующим элементом. Осуществляется такая доработка впаиванием параллельно P1 стабилитрона на 12 вольт.

1.2 При помощи резистора

Способ подходит для запитки слаботочной нагрузки, например, светодиода или маломощного LED-светильника. Основной недостаток резистивной схемы – низкий КПД по причине рассеивания большого количества активной мощности, затрачиваемой на нагрев резистора. В самом простом варианте БП представляет собой делитель напряжения на резисторах, установленный после диодного выпрямителя, с нижнего плеча которого снимается напряжение. Стабилизация осуществляется посредством изменения сопротивления одного из плеч делителя: номиналы резисторов подбираются таким образом, чтобы понизить выходное напряжение до приемлемых значений.

1.3 Автотрансформатор или дроссель с подобной логикой намотки

В автотрансформаторе отсутствует вторичная обмотка: выходное напряжение снимается с одной единственной обмотки на тороидальном магнитопроводе, которая одновременно используется для подачи сетевого напряжения 220 В, 50 Гц. Принцип действия аналогичен ЛАТР, только снимаемое с витков напряжение имеет определенную фиксированную величину. Поэтому замена силового трансформатора на автотрансформатор повышает КПД блока питания, заметно снижает размеры и вес девайса (при прочих равных условиях весогабаритные характеристики трансформатора в 1,5 раза больше заменяющего изделия).

Схема автотрансформатора с фиксированным напряжением U2.

Однако нерегулируемый автотрансформатор имеет существенный недостаток: он не защищает от бросков напряжения и наведенных в сети импульсов. Низкочастотные (НЧ) и высокочастотные (ВЧ) пульсации, сетевые помехи и паразитные гармоники значительно снизятся, если в выходную цепь установить дроссель. В тандеме с автотрансформатором используют дроссель с высокой индуктивностью ≤ 0,5–1,0 ГН, устанавливаемый последовательно с нагрузкой.

Индуктивный элемент накапливает в магнитном поле катушки энергию питающей сети, а затем отдает в нагрузку. Дроссель в электрической цепи противодействует изменению тока в электрической цепи. При резком падении катушка поддерживает протекающий ток, а при резком повышении ограничивает, не давая быстро возрасти. Компактные дроссели переменного тока применяются в бустерах энергосберегающих ламп и LED-драйверах, питающих светодиодные светильники.

2. Технические требования к конденсатору

Для бестрансформаторного БП подойдет конденсатор, рассчитанный на амплитудное (или большее) значение переменного напряжения. Если действующее значение напряжения равно 220 В, то амплитудное рассчитывается по формуле 220 * = 311 В (номинальное 400 В). Конденсаторы лучше выбрать плёночные, оптимально подходят емкостные элементы серии К73-17.

3. Бестрансформаторное электропитание: возможные схематические решения

1. Можно своими руками собрать простой драйвер (источник стабилизированного тока) на недорогой (0,3 $) микросхеме линейного стабилизатора LM317АMDT. На вход преобразователя DС-AC подается напряжение сети 220 В, 50 Гц. Стабилизированное напряжение 12 В получается на ИМС с минимальным набором элементов в обвязке (в самом простом варианте используется только R1 и R2). Подбирая номинал резисторов, можно регулировать ток в нагрузке, при суммарном токе светодиодов до 0,3 А микросхема отлично работает без радиатора. Ниже приведена типовая схема устройства на микросхеме LM317:

2. Самым бюджетным вариантом, безусловно, считается использование зарядного устройства (ЗУ) от сотового телефона. Плата зарядника имеет совсем небольшие габариты и подойдет для питания 12 В гаджета с мощностью ≤ P ном. блока питания. Необходимо только заменить в ней однополупериодный выпрямитель на выпрямитель с удвоенным напряжением (добавляется по одному диоду и конденсатору). После модернизации получаем искомые 12 вольт с током 0.5А и полноценной развязкой от сети. В качестве альтернативы, не требующей вмешательства в конструкцию, можно к выходу ЗУ через переходник подключается повышающий DС-DС преобразователь напряжения (например, 2-х амперный, размером 30мм х 17мм х 14мм, стоимостью 1$) с USB-разъемом. Требуется только выставить подстроечным резистором требуемое напряжение 12 В и подключить преобразователь к гаджету или стационарному электроприемному устройству.

4. Для чего может использоваться напряжение 12 или 24 вольт в быту

В бытовых условиях зачастую используются источники электропитания низкого напряжения. От напряжения 12 или 24В постоянного тока DС запитываются переносные/стационарные электротехнические и электронные устройства, а также некоторые осветительные приборы:

· аккумуляторные электродрели, шуруповерты и электропилы;

· стационарные насосы для полива огородов;

· аудио-видеотехника и радиоэлектронная аппаратура;

· системы видеонаблюдения и сигнализации;

· батареечные радиоприемники и плееры;

· ноутбуки (нетбуки) и планшеты;

· галогенные и LED-лампы, светодиодные ленты;

· портативные ультрафиолетовые облучатели и портативное медицинское оборудование;

· паяльные станции и электропаяльники;

· зарядные устройства мобильных телефонов и повербанков;

· слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;

· детские игрушки, елочные гирлянды, помпы аквариумов;

· различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.

Большинство устройств работает от батареек и Li-ion аккумуляторов, но использование товарных позиций не всегда оправдано с точки зрения эксплуатационных затрат. Заряжать аккумуляторные батареи можно 300–1500 раз, но гальванические элементы с большой энергоемкостью и низким током саморазряда стоят дорого. Заметно дешевле обойдется приобретение батареек, особенно солевых и щелочных, но такие элементы придётся часто менять. Тем более, что для обеспечения подающего напряжения 12 В понадобится 8 последовательно соединенных пальчиковых батареек (типа АА или ААА) или 1,5-вольтовых «таблеток» в корпусе типа 27А.

Поэтому в местах с доступом к бытовой сети 220 В 50 Гц для питания электроприемников с амперажом больше 0,1 А рациональнее использовать блок питания.

ПРЕОБРАЗОВАТЕЛЬ 12 ВОЛЬТ В 220

Понадобился мне для некоторых целей повышающий преобразователь с 12В на стандартное сетевое напряжение 220 вольт. Поискав на форуме решил сделать из запчастей блока питания компьютера.

Сразу замечу, что трансформатор лучше брать побольше — маленький может своеобразно мигать и обычно тянет в нормальном режиме порядка 20 ватт, а то и меньше. Радиаторы ставятся при нагрузке более 50 ватт, когда транзисторы нагреваются выше нормы.

Схема электрическая преобразователя 12-220 вольт

Конструктивно плата устройства может крепится в любом корпусе, обеспечивающим защиту от прикосновения человеком. Рисунок смотрите на фото или ищите файл на форуме.

Если питать будем телевизор или лампочку, то можно вообще не использовать выпрямитель Кстати, компактную люминисцентную лампу КЛЛ, этот преобразователь также запускает — пробовал с лампой на 15 Вт. Все детали, кроме трансформатора, брались новыми — поэтому особых проблем не наблюдалось. В будущем планируется сделать еще два экземпляра, с учетом выявленных осбенностей по деталям и схематически.

Небольшое описание схемы и ее работы от уважаемого пользователя форума ear: Схема представляет собой двухтактный импульсный преобразователь, собранный на ШИМ-контроллере TL494 (и ее аналогов), что позволяет сделать её довольно простой.

На выходе стоят высокоэффективные выпрямительные диоды удваивающие напряжение. Также можно использовать его и без диодов, получая переменное напряжение. Для электронных балластов постоянное напряжение и полярность включения не актуальна, так как в схеме балласта на входе стоит диодный мост (правда диоды там не такие «шустрые» как в нашем преобразователе).

В преобразователе 12 вольт в 220 используется готовый высокочастотный понижающий трансформатор из блока питания (БП) компьютера, но в нашем преобразователе он станет наоборот повышающим. Понижающий трансформатор можно взять как из AT так и из ATX БП. Из практики трансформаторы отличаются только габаритами, а расположение выводов идентично. Убитый БП (или трансформатор из него) можно найти в любой мастерской по ремонту компьютеров.

C1 – это 1 нанофарад, на корпусе кодировка 102;
R1 – задает ширину импульсов на выходе.
R2 (совместно с C1) задаёт рабочую частоту.

Уменьшаем сопротивление R1 – увеличиваем частоту. Увеличиваем емкость C1 – уменьшаем частоту. И наоборот.

Транзисторы – мощные МОП (металл-окисел-полупроводник) полевые транзисторы, которые характеризуются меньшим временем срабатывания и более простыми схемами управления. Одинаково хорошо работают IRFZ44N, IRFZ46N, IRFZ48N. Радиатор не нужен, так как продолжительная работа не вызывает ощутимый нагрев транзисторов. А если возникнет желание поставить на радиатор, то, внимание, фланцы корпусов транзисторов не закорачивать через радиатор! Используйте изоляционные прокладки и шайбы втулки от компьютерного БП.

Тем не менее, для первого запуска радиатор не помешает; по крайней мере транзисторы сразу не сгорят от перегрева в случае ошибок монтажа или КЗ на выходе. Защиту схемы от перегрузки и переполюсовки можно реализовать через предохранитель и диод на входе.

У меня в качестве ключей например были применены популярные полевые irf540n. В конференции ведется обсуждение схемы преобразователя и там вы можете задавать возникающие по ходу сборки вопросы.

Сборка и испытания: redmoon.

Форум по инверторным источникам питания

Форум по обсуждению материала ПРЕОБРАЗОВАТЕЛЬ 12 ВОЛЬТ В 220

Выпрямитель тока с 12 на 220 вольт

Преобразователь с 12 на 220: принцип действия, особенности подключения и эксплуатации. 120 фото лучших моделей

Все привыкли к электроприборам, работающим от сети 220В. Но как быть, если отправляешься в поход или какую-нибудь дальнюю поездку, а удобные бытовые приборы хочется взять с собой? Работать напрямую от аккумулятора автомобиля они не смогут, им просто не хватит мощности. Тут на помощь могут прийти преобразователи напряжения с 12 на 220В.

Что такое преобразователь и его суть

Благодаря техническому прогрессу, эти приборы стали на порядок меньше, и удобнее. Их легко переносить, и они не займут много места. Преобразователи способны поднять аккумуляторное напряжение до 220В. Работают даже от прикуривателя. С помощью подобных инверторов можно легко установить освещение в палатке, а так же питать от них планшет, ноутбук, и телефон.

ШИМ контролеры сделали такие устройства более продвинутыми. Заметно повысилось КПД, и форма тока стала подобна чистому синусу. Но это только в дорогих устройствах. Появилась возможность повышать мощность до нескольких кВт.

Продолжительность работы зависит от мощности, и емкости аккумуляторных батарей. Поэтому отправляясь в поездку лучше ограничиться электроприборами с низким потреблением энергии.

Сегодня, возможно, купить различные виды преобразователей тока, которые могут производить мощность от нескольких сотен ватт, до нескольких кВт. Но для туристических поездок стоит приобрести маломощный инвертор.

Единственным препятствием их всестороннего применения является измененная форма тока. Из обычной синусоиды, она превращается практически в прямоугольную форму. Не все бытовые приборы способны на ней работать.

Есть 3 вида конструкции преобразователя:

Автомобильный;
Компактный;
Стационарный.

Стоит отметить, что повышая нагрузку, КПД преобразователя снижается. Стационарные инверторы могут производить синусоиду. Их удобно использовать для повышения напряжения от ветряных генераторов, и солнечной батареи.

Характеристики преобразователей

Перед покупкой надо знать, как выбрать преобразователь напряжения. Первое на что стоит обратить внимание – это его характеристики. Часто продавцы говорят неправильные показатели инвертора. Указывают его пиковую мощность, на которой прибор может работать несколько минут, после чего отключается от перегрева. Так рекламируют самые доступные преобразователи.

Мощные преобразователи DC-AC увеличивают напряжение с 12В до 220В, форма тока и частота равны обычным показателям домашней сети. Поэтому все устройства и инструменты способны от него работать.

Все преобразователи тока имеют следующие параметры:

Рабочую мощность;
КПД;
Тип охлаждения;
Затраты энергии при холостой работе;
Максимальное потребление тока на входе;
Защитные механизмы от КЗ, и перегрева;
Форма тока на выходе;
Уровень напряжения для питания.

Высокий КПД современных инверторов обусловлен импульсными контролерами, примененными в конструкции. Практически 95% энергии уходят на полезную нагрузку. Остальная часть, рассеиваясь в устройстве, и нагревает его.

В самых простых и доступных преобразователях изменяется синусоида тока. Она становится прямоугольная, а в дорогих и мощных приборах форма тока остается такой же плавной синусоидой, как и в стандартной розетке.

Иногда, мощности преобразователей напряжения может не хватать для запуска строительных инструментов. Например, если дрель потребляет 750Вт, то она не будет работать от инвертора в 1000Вт. Для решения этой проблемы продаются устройства плавного пуска.

Преобразователи стационарного типа применяются для домашних работ. Это мощные устройства, способные выдавать несколько тысяч ватт. Более серьезные преобразователи используются на предприятиях, их мощность составляет десятки тысяч ватт.

Для автомобилей используются маломощные инверторы в несколько сотен ватт.

Потому что аккумулятор не способен при больших нагрузках длительно работать.

Не рекомендуется использовать преобразователь на максимальных нагрузках. Его срок службы будет быстро сокращаться. Дорогие приборы имеют запас мощности, а в самых доступных этот показатель немного меньше того, что указан на корпусе.

Покупать устройство нужно на 20% мощнее предполагаемого потребления. Так же нужно интересоваться типом мощности указанной на корпусе. Она может быть:

номинальной;
продолжительной;
кратковременной.

Тип охлаждения

Алюминий – это металл, обладающий высокой теплопроводностью, а преобразователи (особенно мощные) работая на больших нагрузках, способны перегреваться. Поэтому корпуса изготавливаются именно из этого металла.

Для активной системы охлаждения в корпус монтируется вентилятор. Включается он, когда термодатчик зафиксирует превышение температуры. В автомобильных инверторах вентиляторы могут забиваться пылью, что приводит к плохой вентиляции воздуха, и перегреву.

На корпусе могут иметься элементы пассивного охлаждения. На вид – это алюминиевые ребра, которые помогают рассеивать тепло.

Самодельный преобразователь

У радиолюбителей есть возможность сделать с помощью схемы простой инвертор. В результате получится компактное устройство, способное питать, различные карманные гаджеты.

В схеме имеются всего четыре транзистора. Каждый, умеющий пользоваться паяльником сможет ее собрать. Полученным прибором удобно пользоваться в автомобиле. Он способен дать полноценную бортовую розетку на 220В.

Фото преобразователей с 12 на 220

Выбираем преобразователь с 12 на 220 вольт

За долгие годы после появления электричества мы окончательно привыкли к сети 220, что любой прибор может от неё работать. Различную бытовую технику нам хочется взять с собой в путешествия или на отдых, но в автомобиле только 12 или 24. Для решения этой проблемы лучше всего использовать преобразователь напряжения с 12 до 220 вольт. Благодаря современной элементной базе и ШИМ контроллерам, такой блок стал миниатюрным и лёгким.

Второе распространённое название, это «автомобильный инвертор». Соответственно в интернет-магазине может называться по-разному, не всегда бывает легко найти.

Как всегда китайцы заманивают нас низкими ценами и большими мощностями инверторов 12 в 220. Об этом расскажу отдельно, вас вряд ли интересуют китайские ватты, у которых один нолик бывает лишний.

Содержание

1. Применение
2. Технические характеристики
3. Мощность
4. Охлаждение
5. Пример характеристик
6. Типовое энергопотребление
7. Дополнительная защита
8. Подключение в авто
9. Как сделать своими руками
10. Подключение ноутбука в авто
11. Цены на преобразователи

Применение

Инверторы напряжения DC-AC нашли широкое применение в местности без электрификации. От стандартного аккумулятора на 12В можно получить бытовые 220В. Форма электрического тока на выходе немного ограничивает применение, не все электрические приборы могут переносить синусоиду почти прямоугольной формы.

По количеству Ватт на выходе в основном бывают:

автомобильные на 100вт, 300вт, 500 Ватт;
мощные стационарные 2000вт, 3000вт, 5000вт, 10000вт.

По конструкции делятся на:

на автомобильные;
стационарные;
компактные.

Рассматривать преобразователь с 12 на 220 в машину буду для использования питания светодиодного освещения, так как весь сайт этому посвящен. Но всё это распространяется и на любую бытовую технику с питанием от сети 220В.

При выезде на пикник или отдаленную дачу бывает необходимость осветить помещение или место ночёвки. Самый простой способ, подключить светодиодный светильник или лампу для дома в автомобильный инвертор 12 220v.

Это конечно не очень оптимально с точки зрения экономного расхода энергии аккумулятора авто, КПД снижается вместе с увеличением нагрузки. В лампочке тоже стоит ШИМ драйвер для питания светодиодов.

Стационарный инвертор 12 в 220 с чистым синусом незаменим при использовании энергии солнечных батарей или ветряков. Изначально такие генераторы выдают 12В, 24В, 36В, которые можно напрямую аккумулировать.

Компактные модели могут питаться от 12в до 50в, более неприхотливы в выборе источника питания. В автомобильном варианте выглядят как большая зарядка с розеткой.

Технические характеристики

Все DC — AC преобразователи тока с 12 на 220 на выходе имеют стандартные параметры, частота 50 Герц и 220V. Они соответствуют параметрам в нашей домашней сети и совместимы практически со всеми домашними устройствами.

Основные параметры:

номинальная мощность;
коэффициент полезного действия;
активное или пассивное охлаждение;
энергопотребление на холостом ходу;
максимальный ток потребления на входе;
напряжение питания;
защита от замыкания и перегрева;
вид синусоиды на выходе.

Все современные преобразователи конструктивно реализованы на импульсных контроллерах, которые обеспечивают высокий коэффициент полезного действия. Это значение может достигать 95%, остальные 5% энергии будут рассеиваться самим прибором, за счет которых он нагревается.

Самые доступные модели имеют модифицированную синусоиду на выходе, прямоугольного вида. У дорогих «чистая синусоида», такая же плавная, как обычной домашней розетке.

Некоторые электроприборы при включении потребляют энергии в 2 раза больше. Например, бытовая дрель на 750вт не сможет запуститься от инвертора на 1000вт. Пиковой кратковременной мощности повышающего преобразователя напряжения может не хватить для старта двигателя. Решением такой проблемы будет использование электроприборов с плавным пуском.

Мощность

Реальная мощность дешевых DC-AC преобразователей с 12 на 220 может быть в 2 – 3 раза ниже. Интернет-магазины и производители используют китайский маркетинг для увеличения продаж. Крупно указывают кратковременную пиковую мощность, на которой прибор может работать 5 минут, пока не отключится из-за перегрева и перегрузки.

Для домашнего можно смело покупать стационарные на 2000 вт, 3000 вт, 5000 вт, всегда найдется чем его загрузить. Промышленные уже на 10000вт, 15000вт и выше, рассчитаны на энергоснабжение электроинструментов. Для легковых автомобилей достаточно 100вт, 300вт, 500 Ватт, 2000вт. Если больше, то требуется серьёзная подготовка транспорта.

При выборе уточняйте, как мощность указана, номинальная долговременная или кратковременная. При подсчёте предполагаемой нагрузки делайте запас на 20%, чтобы не эксплуатировать преобразователь не пределе, это значительно продлит его ресурс. У дорогих есть запас, у дешевых наоборот, слегка не хватает до нормы.

Подключение лучше проводит у специалистов, сила тока от аккумулятора для автомобильного инвертора на 500W будет около 50А. По неосторожности можно спалить провода и много чего другого. Лучше перестраховаться и поставить дополнительный предохранитель или систему защиты. Джиперы ставят отдельную кнопку отключения массы. Я сторонник максимальной безопасности, на себе попробовал все виды воздействия электричества, даже когда отвертка в руках плавится.

Охлаждение

Пассивное с ребрами из алюминия

Нагрев зависит от полной мощности инвертора и подключенной нагрузки. В качестве системы охлаждения используется алюминиевый корпус устройства. Когда мощность большая, то устанавливается вентилятор, за счёт которого циркулирует воздух внутри. Активное охлаждение работает не постоянно, только когда температура корпуса превышает установленную и термодатчик включает вентилятор.

Автомобильный транспорт и любой другой подвержены сильному воздействию пыли. Поэтому при большой нагрузке вентилятор может просто не включится, потому что забился пылью.

Активное охлаждение с вентилятором

Пример характеристик

В качестве наглядного примера рассмотрим типовые параметры обычного повышателя.

1. Номинальная рабочая 1000вт, работать на ней может любое количество времени.

2. Максимальная 2000вт, только в течение короткого промежутка времени 5-10 минут, некоторые приборы на старте потребляют в 2 раза больше.

3. Ток без нагрузки 1А, энергопотребление самого преобразователя напряжения от батареи без нагрузки. При 12В это будет 12 Ватт в час.

4. Форма сигнала, модифицированная синусоида — колебания тока прямоугольной формы, все дешевые повышатели дают только такую форму.

5. Входное напряжение 11-15В, при выходе за эти значения сработает защита, и всё отключится.

6. Напряжение на выходе 220В ±10%. Показатель зависит от нагрузки на инвертор и его качества. Обычно питание электроники рассчитано на изменения питания в этих пределах.

7. Частота тока 50Гц, частота колебаний в секунду.

8. КПД 94%, средний коэффициент полезного действия. Остальные 6% потребляет сам прибор, за счёт которых и нагревается. Хорошим КПД считается от 90%.

Типовое энергопотребление

В таблице указано минимальное потребление энергии для популярной бытовой техники. Чтобы узнать количество Ватт для конкретного прибора, посмотрите количество Ватт на его блоке питания или поищите на корпусе. Если известна только маркировка и название модели, то всегда можно погуглить характеристики. Точнее всего будет замерять ваттметром еще дома, чтобы узнать точные реальные показатели, которые сильно зависят от режима работы.

Наименование	Примерное энергопотребление
Зарядное для смартфона или планшета	от 10вт
Нетбук	от 15вт
Ноутбук	от 30вт
Принтер струйный	от 30вт
Компьютер	от 50вт
Бритва	от 10вт
ЖК телевизор	от 20вт
Фен	от 700вт
Утюг	от 1000вт
Чайник обычный	от 2000вт
Микроволновка	от 1000вт

Дополнительная защита

Хорошая модель с индикаторами

Хороший преобразователь напряжения с 12 на 220 должен иметь защиту от короткого замыкания, перегрузки и перегрева. Обязательно должен быть предохранитель в самом устройстве. Мощность подключаемых приборов может меняться, да и дети случайно могут подключить утюг. Чтобы инвертор не сгорел, защита от перегрузки должна его своевременно отключить. Короткое замыкание приводит к возникновению большой силы тока, которая моментально разогревает провода и они воспламеняются. Блок защиты должен отключить выход инвертора, и не включать пока есть замыкание.

В качественных моделях блок защищен от неправильной полярности, слишком низкого и слишком высокого входного напряжения. Дополнительные индикаторы и встроенные вольтметры покажут текущее состояние, и помогают заблаговременно выявить неисправность.

Начинка и конструкция

Наличие термозащиты можно определить по наличию датчика температуры на радиаторе охлаждения силовых транзисторов. Этот датчик включает вентилятор, когда температура системы охлаждения превысила допустимую.

Подключение в авто

Чаще всего подключают в автомобилях, по неосторожности многие спалили не один предохранитель в блоке защиты электрики машины. Прикуриватель имеет ограничение по мощности подключаемой нагрузки, смартфон и планшет вы можете заряжать без проблем. Во всех авто прикуриватель защищён предохранителем около 15 Ампер от короткого замыкания. Это около 180W. В инструкции по эксплуатации производитель пишет, что не надо подключать в прикуриватель нагрузку более 130-150W, то есть максимум 12 ампер. При перегрузке сгорит предохранитель и всё отключится. Если такое случилось, то можно временно взять предохранитель со второстепенной электрики, типа задних стеклоподъемников или противотуманных фар.

Только толстые провода или хорошие крокодилы

Мощную нагрузку на 12V можно подключать только напрямую к аккумулятору или делать отдельную толстую проводку в салон авто. Провода не должны касаться подвижных частей силового агрегата и других механизмов под капотом. Должны иметь защиту от истирания и замыкания на массу. С этим сам сталкивался, когда прямо находу на трассе резко потухли все приборы в машине.

Нельзя использовать

Не используйте переходники с прикуривателя на крокодилы. Они бывают собраны только на обжиме, без пропайки. Избегайте любого плохого контакта на линиях питания, это приведет к нагреву этих участков.

Как сделать своими руками

Многим будет интересно собрать преобразователь напряжения с 12 на 220 своими руками. Чтобы сберечь своё время, предпочитаю использовать готовые блоки или подручные приборы. В интернете есть хорошие схемы на 2000, 2500 и 3000 Вт, они отличаются в основном количеством силовых транзисторов на выходе.

На Ебее и Алиэкспресс продаётся около 10 разновидностей готовых высоковольтных модулей. От простейших до качественных с кулером на радиаторе. Остаётся добавить провода и клеммы, установить розетку и дополнительную защиту.

Старый ИБП

Но самый лучший вариант изготовления инвертора 12 в 220 своими руками, это использование источника бесперебойного питания ИБП. Это полностью готовое устройство, продвинутые модели снабжены экранами и индикаторами. Остаётся только вывести кабель на 12 вольт наружу. В ИБП есть основные виды защиты, на корпусе от 1 до 6 розеток.

Старый ИБП стоит 100-300руб, иногда их отдают бесплатно, у меня их валялось 3 штуки. Проще и быстрее их найти на Авито, встречаются очень хорошие модели по сказочным ценам.

Подключение ноутбука в авто

Отдельно рассмотрим подключение к прикуривателю ноутбука с питанием на 19V. Использовать автомобильный инвертор на 220V не рационально, придется с 12V делать 220V и потом 19V. Слишком много энергии будет уходить на преобразование. Оптимальный вариант, использование повышающего преобразователя с 12 на 19В.

Я купил универсальный блок за 250руб вместе с доставкой на Aliexpress. В российских магазинах за него просят слишком много, но можно поискать на Авито по доступной цене. Протестировал его своим ноутбуком, держит ток до 4А, количество вольт не проседает при нагрузке, нагрев в норме.

XL4016

Дешевые китайские блоки конечно имеют реальные параметры ниже заявленных Но всегда можно доработать конструкцию и элементную базу.

Цены на преобразователи

Россияне любят затариваться мелкой электроникой на китайском базаре Aliexpress. По роду своей деятельности постоянно слежу за ценами на Алиэкспресс и сравниваю с российскими. На октябрь 2016 года покупать на Алиэкспресс не выгодно из-за курса доллара. Можно дешевле и лучше купить в России, к тому же получите гарантию и возможность обмена в течение 2 недель.

Китайцы любят завысить технические характеристики, ведь 99% из вас не будут проверять соответствие обещанных параметрам. А оставшийся 1% потребует небольшой компенсации за обман со стороны продавца. По опыту коллег обещанные китайцами 3000вт можно смело делить на 3, и получите реальное долговременную мощность.

Если вы прочитали обзор про китайский преобразователь с 12 на 220, где им довольны и пишут, что хорошо работает, не бросайтесь идти и покупать по ссылке. Их выпускают разные заводы, начинка бывает разные даже в пределах одной партии. Контроль качества у них низкий, процент брака относительно высокий. Отзывы пишут в основном люди, которые купили его недавно и пользуются ими в первый раз. То есть объективность мнения очень низкая, верьте только результатам измерений и тестов.

Free Download WordPress ThemesDownload Premium WordPress Themes FreePremium WordPress Themes DownloadDownload Best WordPress Themes Free Downloadfree download udemy courseDownload Premium WordPress Themes FreeZG93bmxvYWQgbHluZGEgY291cnNlIGZyZWU=

Как получить напряжение 12 Вольт

Напряжение 12 Вольт используется для питания большого количества электроприборов: приемники и магнитолы, усилители, ноутбуки, шуруповерты, светодиодные ленты и прочее. Часто они работают от аккумуляторов или от блоков питания, но когда те или другие выходят из строя перед пользователем возникает вопрос: «Как получить 12 Вольт переменного тока»? Об этом мы расскажем далее, предоставив обзор наиболее рациональных способов.

Получаем 12 Вольт из 220

Наиболее часто стоит задача получить 12 вольт из бытовой электросети 220В. Это можно сделать несколькими способами:

Понизить напряжение без трансформатора.
Использовать сетевой трансформатор 50 Гц.
Использовать импульсный блок питания, возможно в паре с импульсным или линейным преобразователем.

Понижение напряжения без трансформатора

Преобразовать напряжение из 220 Вольт в 12 без трансформатора можно 3-мя способами:

Понизить напряжение с помощью балластного конденсатора. Универсальный способ используется для питания маломощной электроники, например светодиодных ламп, и для заряда небольших аккумуляторов, как в фонариках. Недостатком является низкий косинус Фи у схемы и невысокая надежность, но это не мешает её повсеместно использовать в дешевых электроприборах.
Понизить напряжение (ограничить ток) с помощью резистора. Способ не очень хороший, но имеет право на существование, подойдет, чтобы запитать какую-то очень слабую нагрузку, типа светодиода. Его основной недостаток – это выделение большого количества активной мощности в виде тепла на резисторе.
Использовать автотрансформатор или дроссель с подобной логикой намотки.

Гасящий конденсатор

Прежде чем приступить к рассмотрению этой схемы предварительно стоит сказать об условиях, которые вы должны соблюдать:

Блок питания не универсальный, поэтому его рассчитывают и используют только для работы с одним заведомо известным прибором.
Все внешние элементы блока питания, например регуляторы, если вы будете использовать дополнительные компоненты для схемы, должны быть изолированы, а на металлических ручках потенциометров надеты пластиковые колпачки. Не касайтесь платы блока питания и проводов для подключения выходного напряжения, если к ним не подключена нагрузка или если в схеме не установлен стабилитрон или стабилизатор для низкого постоянного напряжения.

Тем не менее, такая схема вряд ли вас убьёт, но удар электрическим током получить можно.

Схема изображена на рисунке ниже:

R1 – нужен для разрядки гасящего конденсатора, C1 – основной элемент, гасящий конденсатор, R2 – ограничивает токи при включении схемы, VD1 – диодный мост, VD2 – стабилитрон на нужное напряжение, для 12 вольт подойдут: Д814Д, КС207В, 1N4742A. Можно использовать и линейный преобразователь.

Или усиленный вариант первой схемы:

Номинал гасящего конденсатора рассчитывают по формуле:

С(мкФ) = 3200*I(нагрузки)/√(Uвход²-Uвыход²)

Или:

С(мкФ) = 3200*I(нагрузки)/√Uвход

Но можно и воспользоваться калькуляторами, они есть в онлайн или в виде программы для ПК, например как вариант от Гончарука Вадима, можете поискать в интернете.

Конденсаторы должны быть такими – пленочными:

Или такие:

Остальные перечисленные способы рассматривать не имеет смысла, т.к. понижение напряжения с 220 до 12 Вольт с помощью резистора не эффективно ввиду большого тепловыделения (размеры и мощность резистора будут соответствующие), а мотать дроссель с отводом от определенного витка чтобы получить 12 вольт нецелесообразно ввиду трудозатрат и габаритов.

Блок питания на сетевом трансформаторе

Классическая и надежная схема, идеально подходит для питания усилителей звука, например колонок и магнитол. При условии установки нормального фильтрующего конденсатора, который обеспечит требуемый уровень пульсаций.

В дополнение можно установить стабилизатор на 12 вольт, типа КРЕН или L7812 или любой другой для нужного напряжения. Без него выходное напряжение будет изменяться соответственно скачкам напряжения в сети и будет равно:

Uвых=Uвх*Ктр

Ктр – коэффициент трансформации.

Здесь стоит отметить, что выходное напряжение после диодного моста должно быть на 2-3 вольта больше, чем выходное напряжение БП – 12В, но не более 30В, оно ограничено техническими характеристиками стабилизатора, и КПД зависит от разницы напряжений между входом и выходом.

Трансформатор должен выдавать 12-15В переменного тока. Стоит отметить, что выпрямленное и сглаженное напряжение будет в 1,41 раз больше входного. Оно будет близко к амплитудному значению входной синусоиды.

Также хочется добавить схему регулируемого БП на LM317. С его помощью вы можете получить любое напряжение от 1,1 В до величины выпрямленного напряжения с трансформатора.

12 Вольт из 24 Вольт или другого повышенного постоянного напряжения

Чтобы понизить напряжение постоянного тока из 24 Вольт в 12 Вольт можно использовать линейный или импульсный стабилизатор. Такая необходимость может возникнуть, если нужно запитать 12 В нагрузку от бортовой сети автобуса или грузовика напряжением в 24 В. Кроме того вы получите стабилизированное напряжение в сети автомобиля, которое часто изменяется. Даже в авто и мотоциклах с бортовой сетью в 12 В оно достигает 14,7 В при работающем двигателе. Поэтому эту схему можно использовать и для питания светодиодных лент и светодиодов на транспортных средствах.

Схема с линейным стабилизатором упоминалась в предыдущем пункте.

К ней можно подключить нагрузку током до 1-1,5А. Чтобы усилить ток, можно использовать проходной транзистор, но выходное напряжение может немного снизится – на 0,5В.

Подобным образом можно использовать LDO-стабилизаторы, это такие же линейные стабилизаторы напряжения, но с низким падением напряжения, типа AMS-1117-12v.

Или импульсные аналоги типа AMSR-7812Z, AMSR1-7812-NZ.

Схемы подключения аналогичны L7812 и КРЕНкам. Также эти варианты подойдут и для понижения напряжения от блока питания от ноутбука.

Эффективнее использовать импульсные понижающие преобразователи напряжения, например на базе ИМС LM2596. На плате подписаны контактные площадки In (вход +) и (- Out выход) соответственно. В продаже можно найти версию с фиксированным выходным напряжением и с регулируемым, как на фото сверху в правой части вы видите многооборотный потенциометр синего цвета.

12 Вольт из 5 Вольт или другого пониженного напряжения

Вы можете получить 12В из 5В, например, от USB-порта или зарядного устройства для мобильного телефона, также можно использовать и с популярными сейчас литиевыми аккумуляторами с напряжением 3,7-4,2В.

Если речь вести о блоках питания, можно и вмешаться во внутреннюю схему, править источник опорного напряжения, но для этого нужно иметь определенные знания в электронике. Но можно сделать проще и получить 12В с помощью повышающего преобразователя, например на базе ИМС XL6009. В продаже имеются варианты с фиксированным выходом 12В либо регулируемые с регулировкой в диапазоне от 3,2 до 30В. Выходной ток – 3А.

Он продаётся на готовой плате, и на ней есть пометки с назначением выводов – вход и выход. Еще вариант — использовать MT3608 LM2977, повышает до 24В и выдерживает выходной ток до 2А. Также на фото отчетливо видны подписи к контактным площадкам.

Как получить 12В из подручных средств

Самый простой способ получить напряжение 12В – это соединить последовательно 8 пальчиковых батареек по 1,5 В.

Или использовать готовую 12В батарейку с маркировкой 23АЕ или 27А, такие используются в пультах дистанционного управления. В ней внутри подборка из маленьких «таблеток», которые вы видите на фото.

Мы рассмотрели набор вариантов для получения 12В в домашних условиях. Каждый из них имеет свои плюсы и минусы, различную степень эффективности, надежности и КПД. Какой вариант лучше использовать, вы должны выбрать самостоятельно исходя из возможностей и потребностей.

Также стоит отметить, что мы не рассмотрели один из вариантов. Получить 12 вольт можно и от блока питания для компьютера формата ATX. Для его запуска без ПК нужно замкнуть зеленый провод на любой из черных. 12 вольт находятся на желтом проводе. Обычно мощность 12В линии несколько сотен Ватт и ток в десятки Ампер.

Теперь вы знаете, как получить 12 Вольт из 220 или других доступных значений. Напоследок рекомендуем просмотреть полезное видео по теме:

Наверняка вы не знаете:

3 киловаттный инвертор с 12В в 220В

Магазины Китая
GEARBEST.COM
Автомобилистам
Товары для дома и дачи

Здравствуйте. Сегодня я расскажу про достаточно мощный преобразователь (инвертор) с 12 вольт постоянного тока в 220 вольт переменного. Заявленная мощность этого преобразователя составляет аж 3000 Вт. Так это или нет попробую показать в обзоре. Также в обзоре будет разборка, подробное рассмотрение всех внутренностей, тестирование. Покупался сабж за $55.38 + $19.57 доставка, всего $74.95. Сейчас получается слегка дороже.

Заинтересовавшихся прошу…

Для чего мне понадобился этот инвертор? Дело в том, что машина у меня стоит во дворе многоквартирного дома без гаража и банально пропылесосить я её не могу. Пробовал использовать автомобильный 12 вольтовый пылесос, но по большому счёту это игрушка. Вот и решил посмотреть в сторону подобных преобразователей. Пылесос у меня 1500 ваттный, поэтому решил взять инвертор с 2 запасом по мощности. Посылка пришла почтой EMS, однако это не спасло её от «профессиональных» действий работников Почты России. Такое ощущение, что посылку не просто кидали, а по ней ходили ногами. Но металлической корпус инвертора почти не пострадал.Комплектация самая аскетичная: инвертор, 2 коротеньких кабеля, инструкция на английском и китайском языках. Габаритные размеры инвертора составляют: 28х15х7 см; Вес около 2 кг. Инвертор выполнен в алюминиевом корпусе, на одном торце которого находятся силовые клеммы для подключения 12 вольт, а также 2 вентилятора. На втором торце розетка для подключения нагрузки, выключатель питания, 2 светодиода (зелёный и красный), гнездо USB. Зеленый светодиод светится при нормальном режиме работы инвертора, красный при срабатывании одной из защит. Также, вместе со свечением красного светодиода, инвертор издаёт достаточно громкий и противный писк. Защита срабатывает в следующих случаях: — выход питающего напряжения из диапазона 10-15В; — перегрев инвертора; — перегрузка инвертора.

Чтобы разобрать корпус инвертора, необходимо открутить 8 винтов с торцов (по 4 с каждого) и снять верхнюю часть корпуса.Поблочно внутреннюю начинку устройства можно представить следующим образом:Теперь опишу словами. На входе инвертора стоит 4 преобразователя с 12 вольт постоянного тока в 300 вольт постоянного тока. Все эти 4 преобразователя подключены параллельно. Каждый преобразователь состоит из 2 полевых транзисторов CMP1405, повышающего трансформатора и двухполупериодного выпрямителя на диодах UF2004. Транзисторы достаточно мощные (максимальный ток стока 140 ампер), а вот с диодами не так всё хорошо. Диоды всего 2 амперные. Но т.к. в диодном мосте они работают попеременно, то по идее максимальный выходной ток каждого из 4 преобразователей составляет 4 ампера. Т.е. 16 ампер с 4 преобразователей. Т.е. общая выходная мощность составляет аж 4800 Вт. Вроде бы тоже с запасом. Управляет работой полевых транзисторов всех преобразователей генератор на микросхеме TL494 Итак, на выходе 4 описанных выше преобразователей, получается 300 вольт постоянного тока. Чтобы превратить его в переменный ток, используется ещё один преобразователь, с постоянного тока в переменный. Сделан он также на микросхемеTL494, к выходу которого подключен мостовой усилитель из 4 полевых транзисторов R6025ANZМаксимальный ток стока этих транзисторов составляет 25 ампер, а если учесть, что транзисторы работают тоже попеременно, то и здесь мы имеем очень большой запас по мощности. Ну что же, основные части «начинки» разобраны, но ничего не сказано про USB разъём. Этот разъём может быть использован для зарядки различных USB устройств, однако 5 вольт для него вырабатывается обычным линейным стабилизатором 7805, на котором нет даже радиатора, поэтому подключать к этому гнезду что-либо мало мальски прожорливое, я бы не рекомендовал. Для начала продемонстрирую форму сигнала на выходе инвертораЭто так называемая «модифицированная синусоида». Большинство подобных преобразователей и различных источников бесперебойного питания на выходе выдают переменный ток именно с такой формой сигнала. Получить такой переменный ток гораздо проще и дешевле, чем «чистую синусоиду», и в качестве нагрузки можно использовать большинство современных электрических приборов. Исключение составляют различные нагрузки с индуктивной составляющей, например асинхронные электродвигатели, трансформаторы и др. Импульсные блоки питания и коллекторные двигатели прекрасно работают даже от постоянного тока, поэтому хорошо «переваривают» и «модифицированную синусоиду». Пора переходить к самому тестированию. Для этого инвертор был подключен непосредственно к аккумулятору автомобиля, правда через 4-х метровые удлинительные провода, т.к. штатные провода очень короткие и без «крокодилов» на концах. В качестве нагрузки использовался пылесос мощностью 1500 Вт. При проверке работы с заглушенным двигателем, пылесос работал с перебоями, т.к. до входа инвертора доходило менее 10 вольт (остальное падало на проводах), и инвертор отключался по защите. При заведенном двигателе напряжение на входе инвертора держалось в районе 10,8 вольта, на выходе 207 вольт, пылесос работал отлично.

В видеообзоре распаковка, разборка, тестирование обозреваемого инвертора.

Инвертор вполне работоспособен, и может быть использован по своему прямому назначению. Мне не понравились входные провода, я их удлиню и оснащу «крокодилами».

Удачи!

Планирую купить +36 Добавить в избранное Обзор понравился +56 +81

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ 12-220

Эта схема Mos-Fet инвертора обеспечит стабильное выходное Напряжение прямоугольной формы. Частота преобразования определяется настройкой переменным резистором и, как правило, устанавливается равной 50 Гц. В схеме могут быть использованы различные готовые трансформаторы. Или намотанные самодельные, для достижения наилучших результатов.

Схема преобразователя напряжения 12В в 220 (уменьшенная)

Хотя преобразователь расчитан на 0,5 кВт, с целью увеличения мощностио можно поставить дополнительные МОП-транзисторы.

Рекомендуется установить предохранитель в силовую линию питания инвертора и всегда иметь подключенную нагрузку. Предохранитель должен быть рассчитан на 32 вольт и приблизительно 10 Ампер на 100 Вт мощности. Для подачи питания должны быть достаточно толстые провода, чтобы справиться с этим высоким током!

Также должны быть использованы соответствующие радиаторы на полевые транзисторы RFP50N06. Эти Mos-Fet рассчитаны на 50 Ампер и 60 Вольт. Но если хотите, используйте прочие подходящие виды полевых транзисторов для замены.

В этом преобразователе 12-220 не используются дорогие микросхемы — обычный копеечный ОУ LM358 и цифровая микросхема CD4001

. В качестве задающего генератора операционный усилитель LT1013 предлагает лучшие параметры, чем LM358, но это ваш выбор.

Силовой трансформатор должен быть способен передавать выбранную выходную мощность. В данном случае применён от микроволновки. С помощью перемотанного трансформатора, как показано ниже, схема должна обрабатывать около 500 Вт максимальной мощности.

Вторичку надо смотать и намотать примерно на 18-24 вольта с отводом от середины. Провода — 2-3 мм. Вобщем схема прекрасно подходит для работы в качестве автомобильного инвертора 12-220 вольт, а при необходимости, можно уменьшить выходное напряжение (или сделать его двухполярным) и запитывать от неё мощный автоусилитель.

Originally posted 2019-04-25 01:33:52. Republished by Blog Post Promoter

Из 12 вольт в 220. Схема преобразователя напряжения 12 — 220 вольт для автомобиля

Преобразователь с 12 на 220

Краткое содержимое статьи:

Что такое преобразователь и его суть

Есть 3 вида конструкции преобразователя:

Автомобильный;
Компактный;
Стационарный.

Характеристики преобразователей

Все преобразователи тока имеют следующие параметры:

Рабочую мощность;
КПД;
Тип охлаждения;
Затраты энергии при холостой работе;
Максимальное потребление тока на входе;
Защитные механизмы от КЗ, и перегрева;
Форма тока на выходе;
Уровень напряжения для питания.

Для автомобилей используются маломощные инверторы в несколько сотен ватт. Потому что аккумулятор не способен при больших нагрузках длительно работать.

номинальной;
продолжительной;
кратковременной.

Тип охлаждения

Самодельный преобразователь

Фото преобразователей с 12 на 220

electrikmaster.ru

3 киловаттный инвертор с 12В в 220В

Мотивация:

Упаковка и комплектация:

Посылка пришла почтой EMS, однако это не спасло её от «профессиональных» действий работников Почты России. Такое ощущение, что посылку не просто кидали, а по ней ходили ногами. Но металлической корпус инвертора почти не пострадал.Комплектация самая аскетичная: инвертор, 2 коротеньких кабеля, инструкция на английском и китайском языках.

Инвертор:

Габаритные размеры инвертора составляют: 28х15х7 см; Вес около 2 кг. Инвертор выполнен в алюминиевом корпусе, на одном торце которого находятся силовые клеммы для подключения 12 вольт, а также 2 вентилятора. На втором торце розетка для подключения нагрузки, выключатель питания, 2 светодиода (зелёный и красный), гнездо USB. Зеленый светодиод светится при нормальном режиме работы инвертора, красный при срабатывании одной из защит. Также, вместе со свечением красного светодиода, инвертор издаёт достаточно громкий и противный писк. Защита срабатывает в следующих случаях: — выход питающего напряжения из диапазона 10-15В; — перегрев инвертора; — перегрузка инвертора.

Разборка:

Тестирование:

Для начала продемонстрирую форму сигнала на выходе инвертораЭто так называемая «модифицированная синусоида». Большинство подобных преобразователей и различных источников бесперебойного питания на выходе выдают переменный ток именно с такой формой сигнала. Получить такой переменный ток гораздо проще и дешевле, чем «чистую синусоиду», и в качестве нагрузки можно использовать большинство современных электрических приборов. Исключение составляют различные нагрузки с индуктивной составляющей, например асинхронные электродвигатели, трансформаторы и др. Импульсные блоки питания и коллекторные двигатели прекрасно работают даже от постоянного тока, поэтому хорошо «переваривают» и «модифицированную синусоиду». Пора переходить к самому тестированию. Для этого инвертор был подключен непосредственно к аккумулятору автомобиля, правда через 4-х метровые удлинительные провода, т.к. штатные провода очень короткие и без «крокодилов» на концах. В качестве нагрузки использовался пылесос мощностью 1500 Вт. При проверке работы с заглушенным двигателем, пылесос работал с перебоями, т.к. до входа инвертора доходило менее 10 вольт (остальное падало на проводах), и инвертор отключался по защите. При заведенном двигателе напряжение на входе инвертора держалось в районе 10,8 вольта, на выходе 207 вольт, пылесос работал отлично.

Видеообзор:

В видеообзоре распаковка, разборка, тестирование обозреваемого инвертора.

Итог:

Удачи!

mysku.ru

Преобразователь напряжения 12 220 В своими руками

Чтобы подключить к бортовой электросистеме автомобиля бытовые устройства требуется инвертор, который сможет повысить напряжение с 12 В до 220 В. На полках магазинов они имеются в достаточном количестве, но не радует их цена. Для тех, кто немного знаком с электротехникой есть возможность собрать преобразователь напряжения 12 220 вольт своими руками. Две простые схемы мы разберем.

Преобразователи и их типы

Содержание статьи

Есть три типа преобразователей 12-220 В. Первый — из 12 В получают 220 В. Такие инверторы популярный у автомобилистов: через них можно подключать стандартные устройства — телевизоры, пылесосы и т.д. Обратное преобразование — из 220 В в 12 — требуется нечасто, обычно в помещениях с тяжелыми условиями эксплуатации (повышенная влажность) для обеспечения электробезопасности. Например, в парилках, бассейнах или ванных. Чтобы не рисковать, стандартное напряжение в 220 В понижают до 12, используя соответствующее оборудование.

Преобразователи напряжения есть в достаточном количестве в магазинах

Третий вариант — это, скорее, стабилизатор на базе двух преобразователей. Сначала стандартные 220 В преобразуются в 12 В, затем обратно в 220 В. Такое двойное преобразование позволяет иметь на выходе идеальную синусоиду. Такие устройства необходимы для нормальной работы большинства бытовой техники с электронным управлением. Во всяком случае, при установке газового котла настоятельно советуют запитать его именно через такой преобразователь — его электроника очень чувствительная к качеству питания, а замена платы управления стоит примерно как половина котла.

Импульсный преобразователь 12-220В на 300 Вт

Эта схема проста, детали доступны, большинство из них можно извлечь из блока питания для компьютера или купить в любом радиотехническом магазине. Достоинство схемы — простота реализации, недостаток — неидеальная синусоида на выходе и частота выше стандартных 50 Гц. То есть, к данному преобразователю нельзя подключать устройства, требовательные к электропитанию. К выходу напрямую можно подключать не особ чувствительные приборы — лампы накаливания, утюг, паяльник, зарядку от телефона и т.п.

Представленная схема в нормальном режиме выдает 1,5 А или тянет нагрузку 300 Вт, по максимуму — 2,5 А, но в таком режиме будут ощутимо греться транзисторы.

Преобразователь напряжения 12 220 В: схема преобразователя на основе ШИМ-контролллера

Построена схема на популярном ШИМ-контроллере TLT494. Полевые транзисторы Q1 Q2 надо размещать на радиаторах, желательно — раздельных. При установке на одном радиаторе, под транзисторы уложить изолирующую прокладку. Вместо указанных на схеме IRFZ244 можно использовать близкие по характеристикам IRFZ46 или RFZ48.

Частота в данном преобразователе 12 В в 220 В задается резистором R1 и конденсатором C2. Номиналы могут немного отличаться от указанных на схеме. Если у вас есть старый нерабочий беспербойник для компьютера, а в нем — рабочий выходной трансформатор, в схему можно поставить его. Если трансформатор нерабочий, из него извлечь ферритовое кольцо и намотать обмотки медным проводом диаметром 0,6 мм. Сначала мотается первичная обмотка — 10 витков с выводом от середины, затем, поверх — 80 витков вторичной.

Как уже говорили, такой преобразователь напряжения 12-220 В может работать только с нагрузкой, нечувствительной к качеству питания. Чтобы была возможность подключать более требовательные устройства, на выходе устанавливают выпрямитель, на выходе которого напряжение близко к нормальному (схема ниже).

Для улучшения выходных характеристик добавляют выпрямитель

В схеме указаны высокочастотные диоды типа HER307, но их можно заменить на серии FR207 или FR107. Емкости желательно подобрать указанной величины.

Инвертор на микросхеме

Этот преобразователь напряжения 12 220 В собирается на основе специализированной микросхемы КР1211ЕУ1. Это генератор импульсов, которые снимаются с выходов 6 и 4. Импульсы противофазные, между ними небольшой временной промежуток — для исключения одновременного открытия обоих ключей. Питается микросхема напряжением 9,5 В, который задается параметрическим стабилизатором на стабилитроне Д814В.

Также в схеме присутствуют два полевых транзистора повышенной мощности — IRL2505 (VT1 и VT2). Они имеют очень низкое сопротивление открытого выходного канала — около 0,008 Ом, что сравнимо с сопротивлением механического ключа. Допустимый постоянный ток — до 104 А, импульсный — до 360 А. Подобные характеристики реально позволяют получить 220 В при нагрузке до 400 Вт. Устанавливать транзисторы необходимо на радиаторы (при мощности до 200 Вт можно и без них).

Схема повышающего преобразователя напряжения 12-220 В

Частота импульсов зависит от параметров резистора R1 и конденсатора C1, на выходе установлен конденсатор C6 для подавления высокочастотных выбросов.

Трансформатор лучше брать готовый. В схеме он включается наоборот — низковольтная вторичная обмотка служит как первичная, а напряжение снимается с высоковольтной вторичной.

Возможные замены в элементной базе:

Указанный в схеме стабилитрон Д814В можно заменить любым, выдающим 8-10 V. Например, КС 182, КС 191, КС 210.
Если нет конденсаторов C4 и C5 типа К50-35 на 1000 мкФ, можно взять четыре 5000 мкФ или 4700 мкФ и включить их параллельно,
Вместо импортного конденсатора C3 220m можно поставить отечественный любого типа на 100-500 мкФ и напряжение не ниже 10 В.
Трансформатор — любой с мощностью от 10 W до 1000 W, но его мощность должна быть минимум в два раза выше планируемой нагрузки.

При монтаже цепей подключения трансформатора, транзисторов и подключения к источнику 12 В надо использовать провода большого сечения — ток тут может достигать высоких значений (при мощности в 400 Вт до 40 А).

Инвертор с чистым синусом а выходе

Схемы денных преобразователей сложны даже для опытных радиолюбителей, так что сделать их своими руками совсем непросто. Пример самой простой схемы ниже.

Схема инвертора 12 200 с чистым синусом на выходе

В данном случае проще собрать подобный преобразователь из готовых плат. Как — смотрите в видео.В следующем ролике рассказано как собирать преобразователь на 220 вольт с чистым синусом. Только входное напряжение не 12 В, а 24 В.А в этом видео как раз рассказано, как можно менять входное напряжение, но получать на выходе требуемые 220 В.

stroychik.ru

Преобразователь напряжения с 12 на 220 вольт 3000вт, автомобильные инверторы

Современный автомобиль в представлении многих людей – это своеобразный дом на колесах, в котором дополнительные удобства обеспечивают стандартные электроприборы, работающие от переменного тока 220 В. Такую функцию, особенно полезную при поездках на дальние расстояния или на отдых, обеспечивает автомобильный преобразователь напряжения, или инвертор. С его помощью в дороге легко подключаются ноутбук, электробритва, зарядные и другие устройства.

Принцип работы

Преобразователь энергии работает от автомобильного аккумулятора, и представляет собой импульсный преобразователь постоянного напряжения 12 В в переменное 220 В, частотой 50 Гц. При этом КПД автомобильных преобразователей тока достигает 90%, а характеристики выходящего напряжения позволяют подключать любые электронные и электрические приборы, не опасаясь за их работоспособность.

Функционирование устройства обеспечивается работой полупроводников, при помощи которых возможна регулировка напряжения в широком диапазоне частот. Но наибольший интерес представляет напряжение 220 В с частотой 50 Гц, стандартное для всех бытовых электроприборов России и Европы. Следует отметить, что частота тока, которую выдает инвертор, менее стабильна в сравнении с аналогичным показателем в городской электросети.

Виды

Автомобильные преобразователи напряжения, использующиеся в качестве источника питания для электронных и бытовых приборов, классифицируют по следующим критериям:

В зависимости от выдаваемой мощности – маломощные (до 300 Вт), мощные (более 300 Вт).
По способу подключения к источнику тока – через прикуриватель, напрямую или комбинированным способом.
В зависимости от качества преобразованного тока, о чем судят по форме синусоиды инвертированного тока, которая бывает ступенчатая или гладкая (аппроксимированная).
В зависимости от конструктивных особенностей – по количеству розеток на корпусе, индикаторов мощности, USB разъемов и т. д.
В зависимости от исходящего напряжения (12 или 24 В).

Конструкция

Конструкция автомобильных преобразователей тока легка, что обусловлено использованием для преобразования напряжения полупроводников и электронных схем. Как правило, корпус изготавливают из алюминия, чем решается проблема теплоотвода. Мощные модели оснащены системой активного охлаждения при помощи вентилятора. Большинство инверторов защищены от короткого замыкания, перегрева или перегрузки, а также оснащены системой, оповещающей о критичном разряде аккумулятора.

На корпусе устройства находятся следующие элементы:

Кнопка включения.
Шнур питания с вилкой прикуривателя или клеммами для аккумулятора.
Индикаторы и лампочки.
Переключатель режимов работы.
Отверстие для принудительной циркуляции воздуха.
Отверстия для фиксации прибора к поверхности.
Выходные розетки.

Функции

Основная функция автомобильного преобразователя напряжения – это преобразование постоянного тока сети автомобиля в переменный, напряжением 220 В. Кроме того, прибор часто имеет дополнительные полезные опции, помогающие использовать его более комфортно и безопасно:

Индикаторы напряжения и потребляемой мощности.
Система контроля перегрева, отключающая прибор при превышении допустимой температуры.
Система теплового отведения и встроенный активный охладитель (кулер).
Всевозможные удлинители и переходники.

Иногда в инверторах производитель добавляет функции, которые никак прямо не сочетаются с назначением прибора – это светодиодный фонарик, пульт удаленного управления или освежитель воздуха.

Достоинства автомобильных инверторов

Автомобильный преобразователь напряжения широко применяется на практике и отлично дополняет перечень необходимых предметов, которые постоянно возят с собой в автомобиле, благодаря следующим качествам:

Компактности размера.
Легкости использования.
Небольшому весу (0,7-2 кг.).
Наличию систем защиты от перегрузки, замыкания и перегорания.

Правила эксплуатации

Инверторы подключаются непосредственно к аккумулятору (при мощности выше 300 Вт) или автомобильному гнезду прикуривателя. Для устройств с энергопотреблением выше 1 кВт подключение к аккумулятору производится после проведения специального расчета. Если он не рассчитан на подключение прибора такой мощности или большие пусковые токи, то может моментально выйти из строя. Также при малой мощности аккумуляторной батареи и значительной нагрузке инвертора может не выдержать генератор, обмотки которого оплавляются и перегорают.

Качественные приборы имеют следующие режимы работы:

Длительный, при котором энергопотребление соответствует номинальной нагрузке преобразователя напряжения.
Пусковой. Включается при работающих электродвигателях, емкостной или индуктивной нагрузке, когда наблюдается возникновение токов со значениями, намного превышающими номиналы. Качественный инвертор способен в течение короткого промежутка времени сгенерировать мощность, превышающую номинальную в 2-3 раза, покрывая пусковые токи.
Перегрузка. Инвертор способен кратковременно генерировать мощность, превышающую номинальное значение в 1,25-1,5 раза, но в течение не более 30 мин.

Меры предосторожности

При работе с автомобильными инверторами нужно придерживаться следующих правил безопасности:

Соблюдения мер электробезопасности.
Не пользоваться инвертором при перекрученном, поврежденном или отсоединенном шнуре питания или поврежденном корпусе.
Не пользоваться неисправным прибором, чтобы не спровоцировать короткое замыкание и воспламенение.
Не подвергать работающий преобразователь электричества воздействию тепла, горючих веществ или прямых солнечных лучей.
Беречь устройство от воздействия влаги, маслянистых веществ и повышенной влажности.

Типичные неисправности

При работе автомобильных инверторов чаще всего случаются следующие неисправности:

Прибор не включается, индикаторы не горят. Возможная причина неполадки – отсутствие питания, которая устраняется проверкой уровня заряда аккумуляторной батареи, полярности соединения и проверкой переключателя питания ON(I).
После включения преобразователя запускается вентилятор охлаждения, затем прибор перестает работать. Вероятная причина неполадки – запуск тестирования системы, из-за чего и происходит кратковременный запуск вентилятора. Это происходит при существенном снижении или повышении температуры корпуса устройства.
Возникновение телевизионных помех при использовании прибора. Причина неполадки – наложение сигналов оборудования. Устраняется увеличением расстояния между телевизором и инвертором, а также установкой более мощной телевизионной антенны.

Производители и модели

Покупая автомобильный инвертор, важно выбрать прибор не только с запасом мощности, но и надежного производителя. Следующие фирмы хорошо себя зарекомендовали в течение многих лет, выпуская недорогую и качественную продукцию:

1.AcmePower. Инверторы данного бренда отличаются высоким качеством, компактностью и уникальным дизайном. Модельный ряд приборов очень обширный, среди которых много экземпляров с оригинальными дополнительными опциями.

AcmePower AP-DS200	AcmePower AP-PS400	AcmePower AP-DS150

Продолжительная мощность, Вт (номинал/пиковая)
200/400	400/600	150/250
Тип подключения
Крокодилы, прикуриватель	Крокодилы	Прикуриватель
Выходное напряжение, В
220	210-230	220
Входное напряжение, В
11-15	12	12

2.Gembird. Голландский производитель, выпускающий качественные и недорогие инверторы. Модели изделий отличаются различной мощностью, КПД, размерами, функциями и видами.

Gembird EG-PWC-004	Gembird EG-PWC-021	Gembird EG-PWC-003

Продолжительная мощность, Вт
800	1200	500
Тип подключения
Крокодилы	Крокодилы	Прикуриватель, крокодилы
Входное напряжение
10,5-15	24	10-15
Выходное напряжение
220-240	220	230

3.Titan. Проверенный временем производитель, выпускающий современные, качественные и недорогие инверторы. Продукция отличается высоким КПД и диапазоном мощностей, позволяя подключать как маломощные приборы, так и крупную бытовую технику.

Titan HW-140W8	Titan HW-300V6	Titan HW-600E6

Продолжительная мощность, Вт
140	300	600
Тип подключения
Прикуриватель	Крокодилы	Крокодилы
Выходное напряжение, В
230	230	230
Входное напряжение, В
12	12	12

voditelauto.ru

Схема преобразователя с 12 на 220 вольт

Бывает такое что под рукой нет 220 Вольт, но есть доступ к напряжению 12 Вольт. Его можно взять либо с личного автомобиля,запитавшись от прикуривателя или напрямую автомобильного акб. Рассмотрим не сложную конструкцию такого преобразователя из 12 Вольт в 220 Вольт.

Ранее уже рассматривали схему преобразователя для автомобиля, но она была более сложная.

Схема преобразователя:

Схема представляет собой двухтактный преобразователь типа push-pull. На микросхеме CD4047 собран задающий генератор импульсов, управляющий полевыми транзисторами. Они работают в ключевом режиме поочередно, т.е в каждый момент времени открыт только один из них. Если по какой-то причине откроются оба ключа, то образуется короткое замыкание (КЗ) и оба транзистора сгорят. Это может случиться при неверном управлении.

Трансформатор взят из источника бесперебойного питания, он на 250-300Вт.

Первичная обмотка имеет среднюю точку, к которой подключаем «+» от источника питания. Мультиметром измеряем сопротивление вторичных обмоток и находим те 2 отвода между которыми наибольшее сопротивление. В моем случае это 17 Ом. Эта и есть выходная обмотка на 220В. Остальные выводы можно откусить.

Я нарисовал печатную плату. Перед сборкой рекомендую проверить все детали. Транзисторы желательно подобрать с близкими параметрами. Конденсатор частотозадающей цепи должен иметь малую утечку и небольшой допуск. Все это можно сделать транзистор-тестером.

Полевики любые N-канальные с напряжением выше 60В и током от 35А(например, IRFZ40, 44, 48, IRF3205). Схема может работать и с биполярными транзисторами, но мощность будет гораздо меньше. Резисторы в цепи затворов от 10 до100 Ом (лучше 22 – 47 Ом) 0,25Вт. Номиналы частотозадающей цепи рассчитаны на 50Гц.

Правильно собранный инвертор заработает сразу, но при 1-ом включении следует подстраховаться. Вместо предохранителя ставим мощный резистор 5-10 Ом, либо лампочку 12В/5Вт, чтобы в случае проблем не сжечь транзисторы. При нормальной работе инвертора на холостом ходу (ХХ) трансформатор издает своеобразный звук и полевики совсем не греются. Если все так, то убираем резистор и подаем питание через предохранитель.

Потребление на ХХ от 150 до 300мА в зависимости от Вашего источника питания и трансформатора. Далее измеряем выходное напряжение мультиметром (на диапазоне 750В переменного напряжения). В моем случае оно от 210 до 260В, т.к. выход не стабилизированный. Подключаем нагрузку, например лампочку 60Вт, не более чем на 10 сек, т.к. полевики еще не на радиаторах. Они должны немного нагреться, но примерно одинаково. Если нагрев не одинаковый, то надо искать причину.

Хотя силовой «+» подключен к средней точке трансформатора, для включения инвертора надо подать слаботочный «+» к плате для запуска генератора. Для этого подойдет маломощная кнопка.

Собран инвертор в корпусе от компьютерного БП. У меня транзисторы установлены на отдельные радиаторы. При установке на общий теплоотвод не забудьте изолировать корпуса транзисторов. Силовые шины трансформатора идут непосредственно к радиаторам, поэтому их надо изолировать от общего корпуса.

Кулер соединен напрямую к 12В.

Подключив к выходу энергометр можно проверить выходные данные. Если частота отличается от 50Гц, ее можно отрегулировать многооборотным резистором R4.

Основной недостаток этой схемы в том, что нет защиты от КЗ, поэтому я добавил предохранитель 1А на выходе.

Большинство современных бытовых приборов работают в диапазоне напряжения 90 — 280В. У моего инвертора разброс от 210 до 260В. Если у Вас получился выход выше 300В, то следует кроме нагрузки подключить и лампочку 25Вт, которая снизит выходное напряжение. Приборы с коллекторными двигателями и с железными трансформаторами тоже могут работать от инвертора с прямоугольными импульсами на выходе, но будут греться в 2 раза больше. А вот асинхронные двигатели питать от него не рекомендуется.

Вес прибора около 2.7кг, в основном за счет трансформатора.

Недостаток инвертора – отсутствие защит, кроме предохранителя. В дальнейшем это будет доработано.

Скачать архив проекта

radiostroi.ru

ПРЕОБРАЗОВАТЕЛЬ 12 220

Из 12 вольт в 220 вольт 50 герц — преобразователь для ветростанции. Наверное все помнят нашу статью ветрогенератора. Конечно установка мощная, но напряжение постоянное и во вторых напряжение маленькое. В связи с этим представляю вашему вниманию преобразователь напряжения при помощи которого мы сможем получить переменное 220 вольт от постоянного 12. На выxоде преобразователя частота ровна 50 герц и поэтому к нему можно подключать бытовые устройства, такие как телевизор, магнитофоны, зарядное устройство для мобильного телефона и тому подобное.

Преобразователь 12 220 имеет маленькие размеры и может использоваться в автомобиле. Подбор деталей сделан очень тщательно и поэтому конструкция (особенно транзисторы) почти не греются. Микросхему в конструкции преобразователя я не стал использовать, сердцем конструкции является мультивибратор он же задает частоту, затем транзисторный каскад который открывает более мощные транзисторы. В качестве трансформатора использован Ш-образный трансформатор из компьютерного блока питания. Трансформатор берем тот, который побольше, забыл сказать мощность преобразователя 250 ватт, и эти данные не только расчетные данные, но и проверены практикой. Нагрузил преобразователь двумя 100 ваттовыми лампами, потом подключил лампу 40 ватт, накал у ламп не падал, когда лампу накаливания с мощностью 40 ватт заменил лампой 60 ватт, накал чуть спал, следовательно реальная мощность преобразователя ровна расчетной мощности.

Вернемся к трансформатору, в крайнем случае можно применить Ш-образный трансформатор от тиристорного телевизоры, если есть возможность, лучше всего использовать ферритовое кольцо. Первичная обмотка содержит 12 витков с отводом от середины, а мотаем ее так — берем 8 жил провода с диаметром 0,5 миллиметра и плотно мотаем на каркас трансформатора, мотаем 6 витков и делаем отвод, затем мотаем еще 6 витков. Потом концы проводов скручиваем и залуживаем. Затем первичную обмотку изолируем тканевой изоляционной лентой. Вторичная обмотка содержит 160-170 витков провода с диаметром 0,5 миллиметр. Транзисторы мультивибратора типа кт315 или импортный аналог С9014. В качестве усилительного каскада использованы мощные транзисторы типа MJE13007 от блока питания атx, можно также использовать отечественные типа кт819 но мощность спадет до 180 ватт, если использовать более мощные советские транзисторы типа кт 9827, то мощность можно повысить до 300 350 ватт.

Радиатор на фотографияx как видите достаточно большой, но потом его заменил на гораздо маленькие. Резисторы 15 ом нужно ставить с мощностью 2 ватта, транзисторы кт805 можно заменить маломощными типа кт817, диоды можно ставить импортные, если нагрузка до 100 ватт, то диоды можно исключить из схемы. Рекомендую использовать аккумуляторы с силой тока не более 60 ампер. Преобразователь 12 220 удобно монтировать в компьютерном блоке питания, кулер для транзисторов желательно конечно поставить, у меня для кулера не было необходимости, поскольку повышение температуры у меня нет.

Поделитесь полезными схемами

РЕГУЛЯТОР ЯРКОСТИ ЛАМП

Принципиальная схема и подробное описание регулятора яркости ламп накаливания на 220 вольт.

ПЕРЕДАТЧИК НА 1 КИЛОМЕТР

Делаем серьёзный радиопередатчик для дальности связи с радиоприёмником УКВ более километра.

СХЕМА ИНВЕРТОРА

По сути инвертор — это преобразователь постоянного тока в переменный ток. Причем получить на выходе можно любой ток, с практически любыми необходимыми параметрами.

samodelnie.ru

Схема преобразователя напряжения 12 — 220 вольт для автомобиля

Порой появляется потребность подключить бытовые приборы в автомобиле, которые работают от 220 вольт, там, где электросеть отсутствует, к примеру, на охоте, рыбалке.

Тема довольно популярная, и в большинстве радиотехнических журналах и книгах печатались всевозможные принципиальные схемы автомобильных преобразователей напряжения от 12 – 220 вольт от автомобильного аккумулятора, схоже по параметрам с напряжением электросети 220В. В данной статье приведена одна из схем преобразователя напряжения из 12 вольт в 220 вольт (инвертор), которое можно применить в автомобиле.

Описание принципа работы преобразователя 12 — 220 вольт

Ниже приведена еще одна схема преобразователя 12 в 220 вольт. Хотя он рассчитан на небольшую мощность (порядка 70Вт), но он создает переменное напряжение по форме очень близкой к синусоиде и частотой 50 Гц.

Схема преобразователя напряжения построена на генераторе, создающего симметричные импульсы напряжения, следующие противофазно и выходного блока на полевых ключевых транзисторах, которые нагружены повышающим трансформатором. На логических элементах DD1.1 и DD1.2 создан мультивибратор, формирующий электрические импульсы частотой 100 Гц.

Для создания симметричных импульсов следующих в противофазе, в схеме применен D-триггер интегральной микросхемы DD2. Он делит на два импульсы, поступающие на его вход с генератора сигнала. Особенность данного триггера в том, что у него есть два выхода прямой и инверсный, то есть в противофазе. Таким образом, при поступлении сигнала с частотой 100Гц на выходах будет по 50Гц.

Выходная схема автомобильного преобразователя напряжения построена на ключевых полевых транзисторах VТ1 и VT2 большой мощности с небольшим сопротивлением открытого канала. Поскольку данные транзисторы имеют изолированный затвор, то активное сопротивление между их каналом и затвором практически бесконечное. Для защиты выходов триггера от перегрузки в схему добавлены два буферных элемента DD1.3 и DD1.4, через которые импульсы поступают на транзисторы.

Повышающий трансформатор включен в стоковые цепи транзисторы VT1 и VT2. Для предотвращения появления самоиндукции на стоках к ним подключены стабилитроны повышенной мощности VD2 и VD3. Подавление ВЧ помех осуществляется элементами R4, C3. Обе микросхемы запитаны напряжением 5,1В от стабилизатора на элементах VD1 и R5.

Детали схемы преобразователя 12 – 220 вольт

Обмотка дросселя L1 выполнена на ферритовом кольце имеющее диаметр 28мм. Она намотана проводом ПЭЛ-2 0,6мм одним слоем до полного заполнения кольца. Трансформатор Т1 представляет из себя сетевой трансформатор на 220 вольт (мощностью не менее 100Вт) у которого две вторичные обмотки по 9В каждая.

Следует обратить внимание, что низковольтную часть автомобильного преобразователя можно выполнить на печатной плате, а высоковольтную (транзисторы, трансформатор, цепь питания, дроссель, стабилитроны) обязательно объемным монтажом (проводами достаточного сечения). Интегральную микросхему СD4001 можно поменять на К561ЛЕ5, а СD4013 применить отечественный аналог К561ТМ2.

Стабилитрон VD1 на напряжение от 5…7 вольт, может быть Д814А, КС156, КС168. Стабилитроны VD2 и VD3 большой мощности BZX85-33V или КС533. Конденсатор C4 на напряжение не ниже 100В, остальные могут быть на 15 вольт.

При рабочих деталях и верном монтаже автомобильный преобразователь не требует настройки. Можно лишь подстроить резистором R1 частоту выходного переменного тока.

Источник: «Радиоконструктор», 02/2012

www.joyta.ru

Преобразователь напряжения 12-220 сделать самому своими руками: простая схема

Изготовить своими руками преобразователь напряжения 12/220 вольт можно буквально из подручных материалов. За основу можно взять даже блоки от простого источника бесперебойного питания – он, по сути, является двойным преобразователем – сначала происходит снижение напряжения до 12 В, чтобы обеспечить зарядку аккумулятора.

А после производится повышение напряжения до 220 В, преобразование тока из постоянного в переменный. Использоваться подобные устройства могут для питания бытовой аппаратуры вне дома – дрели, болгарки, телевизоры и т. д. Изготовить самостоятельно такое устройство несложно, да и выйдет себестоимость его меньше, чем у аналогичных приборов, которые продаются в магазинах.

Принцип работы инвертора

Второе название преобразователя – инвертор. По сути, это генератор сигнала с модуляцией широтно-импульсного типа. Питание производится от источника постоянного напряжения 12 вольт (в данном случае – от аккумулятора). На выходе устройства появляются импульсы, у которых изменяется скважность. Зависит от соотношения времени, в течение которого имеется или отсутствует напряжение. При скважности, равной единице, на выходе максимальное значение тока. При уменьшении скважности ток снижается.

Напряжение в любой момент времени на выходе составляет 220 В. Даже самый простой преобразователь 12В в 220В может работать в широком диапазоне частот – 50 кГц…5 МГц. Все зависит от конкретной схемы и применяемых в ней элементов. Частота напряжения очень высокая, для питания бытовой аппаратуры она окажется губительной. Чтобы снизить ее до стандартных 50 Гц, необходимо использовать специальной конструкции трансформаторы. ШИМ-модулятор позволяет создать из постоянного напряжения переменное с необходимой частотой.

Система обратной связи

При отсутствии нагрузки у ШИМ-модулятора скважность импульсов на минимальном уровне, значение напряжения 220 В. Как только к устройству будет подключена нагрузка, то резко увеличится ток и напряжение упадет, оно окажется меньше 220 В. Если вы решили сделать преобразователь напряжения с 12 на 220 вольт своими руками, то обязательно учитывайте наличие обратной связи. Она позволяет сравнивать напряжение на выходе с эталонным значением.

Если есть разница в напряжениях, то на генератор подается сигнал, который позволяет увеличить скважность импульсов. С помощью этой системы получается добиться максимальной мощности на выходе и более стабильного напряжения. Как только нагрузка будет отключена, напряжение снова подпрыгивает выше 220 В – система обратной связи это фиксирует и уменьшает значение скважности импульсов. И так до того момента, пока не выровняется напряжение.

Работа с севшим АКБ

При изменении скважности и значения выходного тока происходит увеличение нагрузки на источник питания. Это приводит к его разряду и снижению напряжения. И если применяется система обратной связи, она как можно сильнее увеличивает скважность сигналов, порой до максимума – единицы. Изготовленные своими руками преобразователи напряжения 12/220 вольт без обратной связи очень сильно реагируют на севшие аккумуляторы. При работе обязательно снижается значение выходного напряжения.

Если планируется подключать такую технику, как болгарки, электролампы, кипятильники или чайники, то на их работу снижение напряжения не повлияет. Но в том случае, если преобразователь нужен для подключения телевизионной техники, ноутбуков, компьютеров, серверов, усилителей, обратная связь просто необходима. Она позволяет компенсировать все скачки напряжения, что обеспечит стабильную работу устройств.

Выбор схемы

Чтобы изготовить своими руками преобразователь напряжения 12/220 В, нужно выбрать конкретную схему. Причем обязательно учитывайте мощность приборов, которые планируете подключать к нему. Прикиньте примерно, какая нагрузка будет питаться от инвертора. Обязательно прибавьте к полученной мощности еще 25% про запас, лишней не будет. Исходя из полученных данных, можно выбирать конкретную схему. И, конечно, один из важных моментов – это элементная база.

Оцените свои финансовые возможности, если планируете приобретать все компоненты. А вам потребуется немало дорогостоящих элементов. К счастью, они почти все встречаются в современной технике – в источниках бесперебойного питания, БП компьютеров и ноутбуков. Кстати, стандартный ИБП вполне можно использовать в качестве преобразователя напряжения, даже переделок не нужно. Подключаете более мощный аккумулятор к нему и все. Но придется АКБ заряжать от дополнительного источника питания – стандартный не сможет выработать нужное значение тока.

Элементы схемы преобразователя

Стандартная конструкция инвертора для преобразования постоянного тока напряжением 12 В в переменный 220 состоит из таких элементов, которые можно найти в любой современной технике:

ШИМ-модулятор – специальной конструкции микроконтроллер.
Ферритовые кольца для изготовления ВЧ-транформаторов.
Силовые полевые транзисторы IGBT.
Электролитические конденсаторы.
Постоянные сопротивления различной мощности.
Дроссели для фильтрации тока.

В том случае, если вы не уверены в собственных силах, можно самостоятельно собрать преобразователь по схеме мультивибратора. Трансформатор для такого устройства подойдет от ИБП или блока питания транзисторных телевизоров. У такого устройства один недостаток – внушительные габариты. Но настроить его оказывается намного проще, нежели сложные конструкции, работающие с высокочастотным током.

Эксплуатация инверторов

Если вы изготовить решили своими руками преобразователь напряжения 12/220 по простой схеме, то мощность у него может быть невысокой. Но ее вполне хватит для питания бытовой аппаратуры. Но если мощность выше 120 Вт, то ток потребления возрастает до 10 ампер как минимум. Следовательно, при использовании в автомобиле его включать в гнездо прикуривателя нельзя – все провода расплавятся и выйдут из строя предохранители.

Поэтому автомобильные инверторы, мощность которых свыше 120 Вт, обязательно нужно подключать к аккумуляторной батарее при помощи дополнительного предохранителя и реле. Обязательно проложите провод от АКБ к месту установки автомобильного инвертора. Для включения преобразователя можно использовать клавишный выключатель или кнопку в паре с электромагнитным реле – оно позволяет убрать высокий ток от органов управления.

Гармоники паразитного типа

При изготовлении своими руками преобразователей напряжения 12/220 В главное – максимально подавить все паразитные гармоники. В любой конструкции, даже самой дорогой, вырабатывается не только напряжение с частотой 50 Гц, но и гармоники. Они появляются при работе ШИМ-модулятора, частоты у них кратны.

Чтобы немного снизить действие паразитных гармоник, корпус закрывается экраном из жести и подключается он к минусовой клемме. Можно еще добиться уменьшения уровня гармоник при помощи увеличения частоты непосредственно ШИМ-модулятора и установкой фильтрующих дросселей на выходе.

Из 12 В делаем 220 вольт в авто, или как заряжать ноутбук в автомобиле (и не только)

Лето – пора отпусков, путешествий и вылазок в лес или на море. Кто из нас не мечтает в погожий летний денек выбраться из душного офиса, запрыгнуть в автомобиль и отправиться навстречу приключениям?

Facebook

Twitter

Вконтакте

Google+

В поездках нередко возникает необходимость зарядить различные гаджеты, без которых многие уже не представляют свою жизнь. В таких случаях весьма пригодится розетка (автомобильный инвертор) в машине, установить которую совсем несложно.

Трудно найти второй настолько же полезный аксессуар для автомобиля, как преобразователь напряжения (инвертор). Вкратце, он добавляет розетку 220 В к любому автомобилю, позволяя подключать что угодно — от ноутбука до телевизора с плоским экраном.

Представьте себе телевизор (до 30 дюймов), который транслирует в прямом эфире матч прямо в салоне вашей машины. Либо подключите к розетке микроволновку и подогрейте себе что-нибудь вкусное.

ПО ТЕМЕ: 7 аксессуаров для iPhone и iPad, которые нужно иметь в каждом автомобиле.

Содержание статьи

Что такое автомобильный инвертор?

Современные автомобили оснащены огромным количеством приборов, работающих от аккумулятора. Все они рассчитаны на напряжение 12 В, но что делать в ситуациях, когда требуется 220 В? На помощь придет автомобильный инвертор – преобразователь напряжения с 12 В до 220 В. Это настоящая палочка-выручалочка для автомобилистов, которая позволит использовать в автомобиле бытовые приборы, такие как домашняя аудиосистема, телевизор или холодильник. Качественный преобразователь оснащен защитными механизмами, предохраняющими устройство от возгорания в случае его перегрева. На рынке также представлены модели, в которых предусмотрено активное охлаждение воздушного типа.

Внешне инверторы представляют собой боксы небольшого размера, подключаемые к прикуривателю или к электрической системе автомобиля. Они оснащены несколькими розетками для бытовых приборов, а некоторые устройства даже включают порты USB для подсоединения мобильных гаджетов.

ПО ТЕМЕ: Автомобильная зарядка для iPhone и гаджетов на Android: как выбрать + 10 лучших вариантов.

Автомобильный инвертор, или как сделать розетку 220 вольт в автомобиле?

Практически все современные автомобильные преобразователи тока оснащены двумя USB-портами и розеткой переменного тока. Через двойные USB-порты можно заряжать большинство моделей телефонов и планшетов одновременно, а розетки переменного тока отлично подходят для гирлянд, ноутбуков, молокоотсосов, аппаратов для вентиляции легких, ингаляторов, игровых консолей, телевизоров, холодильников, DVD-плееров, «болгарок», дрелей, микроволновок, фонариков, iPad и многих других электронных устройств.

Запитать инвертер можно через прикуриватель в салоне авто при помощи соответствующего кабеля или напрямую от аккумулятора.

Автомобильный инвертер идеально подходит для путешествий: зачастую это небольшое устройство длиной около 20 см, а шириной около 10 см, компактное и удобное. Чрезвычайно портативное и легкое. Вес – около 1 кг.

Хороший инвертер всегда имеет систему защиты — встроенный предохранитель для защиты вашего устройства. Безопасная конструкция зарядки обеспечивает защиту от перегрева, перепадов напряжения, короткого замыкания и перегрузки.

Прочный металлический корпус обеспечивает улучшенную защиту от намокания и ударов. Встроенный очень тихий охлаждающий вентилятор помогает предотвратить перегрев.

В зависимости от планируемых задач, при покупке обязательно обратите внимание на значение выходной мощности, которой обладает преобразователь.

ПО ТЕМЕ: Как правильно выбрать внешний аккумулятор (повербанк).

Чем дорогие инверторы отличаются от дешевых?

В отличие от большинства устройств и гаджетов стоимость преобразователя зависит не от популярности торговой марки, а от его мощности и других функций. Эксперты разделяют инверторы на три категории:

До 300 Вт – наименее мощные модели, которые, чаще всего, подключаются через прикуриватель. Некоторые устройства из этой категории можно подключать напрямую к электросети авто, но для этого придется потратить немало усилий. В основном автомобилисты покупают такие девайсы для зарядки мобильных устройств и некоторых моделей ноутбуков, хотя чаще всего проще просто подключить зарядку к прикуривателю.

300 Вт — 1500 Вт – стандартные инверторы, которые подсоединяются к электросети машины. Их можно использовать для подключения телевизора, микроволновой печи, ноутбуков и прочих приборов.

Свыше 1500 Вт – особо мощные преобразователи, подключаемые только к аккумулятору машины. Они могут применяться для работ на дикой местности (например, если речь идет о строительстве).

При выборе инвертора убедитесь, что он превосходит ваши гаджеты по мощности примерно на 20-30%. Подключение слишком мощного устройства может быть чревато выходом из строя инвертора и повреждением проводки в автомобиле (по крайней мере, в теории).

Если вы намерены использовать приборы, которым требуется не меньше 220В, выбирайте инверторы мощностью более 1500 Вт, так как модели на 300 Вт вряд ли обеспечат напряжение свыше 200В.

Купить инвертор Foval 1500 Вт с бесплатной доставкой

Купить инвертор Foval 2000 Вт с бесплатной доставкой

Купить усовершенствованный инвертор Foval 2000 Вт с бесплатной доставкой

Купить усовершенствованный инвертор UKC 2000 Вт с бесплатной доставкой

Купить усовершенствованный инвертор повышенной мощности UKC 4000 Вт с бесплатной доставкой

ПО ТЕМЕ: Авто видео регистратор: как выбрать и купить лучший в 2019 году.

Три режима работы автомобильных инверторов

Режим запуска — в данном режиме устройство быстро отдает максимальную мощность, чтобы «завести» что-то требовательное. В данном режиме преобразователь не сможет работать длительное время.

Обычный режим — в данном режиме инвертор поддерживает свою обычную мощность сколько потребуется.

Режим перегрузки — особо мощный режим. В данном режиме устройство может работать до получаса и выдавать мощность, превышающую заявленную в 1,5 раза.

Любой квалифицированный специалист подтвердит, что ни одно устройство не сможет долго функционировать на пределе возможностей. То же касается и инверторов – если вы не хотите, чтобы устройство вышло из строя, старайтесь использовать его в обычном режиме и не перегружайте слишком часто.

ПО ТЕМЕ: Беспроводная зарядка для iPhone XS, iPhone XR, iPhone X и iPhone 8 / 8 Plus: 20 лучших вариантов.

Как правильно выбрать автомобильный инвертор

При выборе преобразователя следует учитывать, какие устройства будут к нему подключаться, а также ряд прочих аспектов:

1. Мощность генератора автомобиля. Покупая инвертор, стоит помнить, что его мощность не должна превышать 50% мощности генератора, чтобы преобразователь не разряжал аккумулятор (по крайней мере в случае, если к нему подключены бытовые приборы). Примерно половина его мощности будет затрачена на обеспечение нужд систем машины, а остальное пойдет на подключенные устройства. Если не соблюдать это правило, вы рискуете остаться с разряженным аккумулятором.

2. Устройства. Преобразователь следует выбирать, исходя из предполагаемой мощности используемой техники, в том числе с учетом данных о том, сколько мощности требуется гаджетам при запуске, в нормальном режиме и на пике. Как уже указывалось выше, только самые мощные преобразователи могут обеспечивать напряжение в 220 В.

3. Модель использования инвертора. Как правило, прикуриватель в машине выдает не более 100 Вт, поэтому стоит учитывать этот аспект, если вы присматриваетесь к инвертору, который подключается через гнездо прикуривателя. На выбор устройства также может повлиять место, где должна располагаться розетка (внутри салона или нет), а также желаемая мощность.

4. Торговая марка. Качественные инверторы от известных брендов обладают защитой от короткого замыкания и возгорания, чего не скажешь о китайских устройствах сомнительного происхождения. При покупке инверторов лучше обращаться в крупные сетевые магазины, чтобы не попасть на откровенно некачественную модель.

5. Тип розетки. При покупке инвертора нужно уточнить тип розетки, поскольку не все из них являются универсальными и подходят под все типы вилок.

6. Дополнительные функции. Инверторы с высоким ценником предлагают широкий ассортимент дополнительных возможностей, например, информационные экраны, изменение напряжения или поддержку USB. Если функционал для вас бесполезен, лучше не тратить лишние деньги и обратить внимание на что-нибудь попроще.

ПО ТЕМЕ: Чехол-зарядка для iPhone: подборка лучших вариантов в соотношении цена / качество.

Как правильно использовать инвертор

Как и любое другое устройство инвертор не терпит небрежного отношения, поэтому во избежание проблем, связанных с электросистемой автомобиля, стоит придерживаться нескольких простых правил:

1. При запуске двигателя автомобиля инвертор должен быть выключен.

2. После включения инвертора следует подождать 10-15 секунд.

3. Только при соблюдении вышеуказанных условий можно подключать все устройства и приборы.

Прежде чем бежать в магазин за инвертором подумайте, а действительно ли он вам нужен? К примеру, для мобильных устройств и ноутбуков можно приобрести зарядные банки, которые помогут гаджетам продержаться несколько дней. Однако, если речь идет об устаревших моделях ноутбуков, зарядных устройствах для батареек от фотоаппарата и других бытовых приборах, инвертор в поездке окажется весьма полезной вещью.

Смотрите также:

Facebook

Twitter

Вконтакте

Google+

Преобразователь 220В в 12В — Обмен электротехнического стека

Вы могли бы использовать эту цепь . Он утверждает, что обеспечивает 12 В при 100 мА — это соответствует вашим требованиям.

Но я бы этому не поверил.

Это плохо регулируется. Выход 12 В может достигать 15 В, потому что единственное регулирование во всем этом — стабилитрон на 15 В.

Я бы не стал его использовать.

Он обеспечит 12 В между выходными контактами, но если вы измеряете между выходными контактами и землей под ногами, вы найдете полное линейное напряжение переменного тока.Он может обеспечить ток, достаточный для того, чтобы убить вас, если вы коснетесь выхода, стоя на земле. Это также приведет к выходу из строя любого заземленного устройства, к которому вы его подключаете.

Я бы не хотел, чтобы эта штука была подключена к розетке в моем доме круглосуточно. В нем нет предохранителя, и в нем есть резисторы, которые могут нагреваться.

Здесь не упоминается, что вам нужен конденсатор с безопасным номиналом для C1. Вам понадобится конденсатор с номиналом Y. Если конденсатор с номиналом Y выходит из строя, он переключается в разрыв цепи.Обычный конденсатор или конденсатор X выйдет из строя, в результате чего на остальную часть цепи попадут полные 220 В переменного тока, что также может выйти из строя и загореться или спокойно ждать, пока вы дотронетесь до него, чтобы он мог поджечь вас 220 В переменного тока.

Если вы используете эту вещь, вы должны поместить ее в изолированную коробку. Металлические части цепи не должны находиться в таком положении, чтобы вы могли прикоснуться к цепи во время ее работы. Единственное соединение с этой цепью — это подключение к источнику питания — никакие другие устройства не могут быть подключены или управляться от нее, потому что эти устройства будут находиться под напряжением сети.

Я НЕ БЫЛ использовать эту цепь. Слишком много способов причинить им вред себе или кому-то еще.

Когда я был ребенком, для первого проекта было обычным делом быть источником энергии. Бородавки не были обычным явлением, поэтому, если вы хотели отказаться от батарей, вам приходилось покупать лабораторный блок питания или строить что-то самостоятельно.

Все источники питания были классического типа «трансформатор-выпрямитель».

Блок линейного напряжения был тщательно построен, чтобы быть безопасным (и обычно заключался в коробку.)

Низковольтная часть была изолирована трансформатором и абсолютно безопасна для прикосновения — никаких проблем, связанных с тем, что ваш источник питания 12 В постоянного тока перестанет попадать в сетевое напряжение.

Достаточно безопасно. Свой первый я построил примерно в 15 лет в заземленном металлическом корпусе.

Планы

были общедоступными, и в большинстве всегда упоминалось, как построить устройство безопасно.

Вы могли бы сделать то же самое сегодня, если хотите узнать о строительных источниках питания.

Если вам нужен только один, потому что вам нужен проект, то вам стоит подумать о его покупке.Или просто используйте адаптер, который у вас есть дома. Если вам нужно питание для микроконтроллера, используйте адаптер USB на 5 В. Многие микроконтроллеры работают на 5V

Только не построить смертельную ловушку цепи, которую вы нашли.

ИСТОЧНИК ПИТАНИЯ И ХРАНЕНИЯ НА 12 Вольт от 220 Вольт (PDF)

Этот проект направлен на создание источника питания постоянного тока от 220 до 12 В, который также может сохранять мощность в течение длительного времени. Используемая схема является эффективной и внесла много улучшений в текущий D.Источники питания C, такие как регулировка напряжения и устранение пульсаций на выходе. Напряжение 220 АС сначала преобразуется в 12 В переменного тока понижающим трансформатором, затем используется двухполупериодный выпрямительный мост (на основе моста пшеничного камня) для преобразования переменного тока в постоянный ток.Затем этот выходной сигнал дважды фильтруется двумя механизмами.

> Для устранения ряби в форме волны мостовой схемы.

> Создайте регулируемый и эффективный источник питания.

NPN-транзистор с базой, подключенной к стабилитрону, также используется в качестве коммутирующей цепи. Затем на выходе получается 12 В. Схемы и формы сигналов создаются с помощью PSpice. Благодаря регулировке напряжения и устранению пульсаций на выходе этот источник питания также можно использовать в качестве «разрядника батареи», который обеспечивает постоянный и эффективный выход на нагрузку без необходимости в батарее.

В области электротехники всегда есть потребность в источниках питания постоянного тока.Основными преимуществами этих источников питания постоянного тока являются портативность и экономичность по сравнению с источниками питания переменного тока, но иногда дешевизна этих источников питания постоянного тока приводит к недостаточной эффективности их выхода. То есть выход большинства имеющихся на рынке источников питания постоянного тока имеет пульсации и не является чистым постоянным током.Кроме того, выходное напряжение неточно из-за потерь в цепи. Чтобы устранить эти недостатки в источниках питания постоянного тока, мы создали эффективную схему, которая не только устраняет колебания выходного напряжения, чтобы создать чистый D.Сигнал C, но также регулирует напряжение до постоянного и желаемого значения. Это достигается за счет использования схемы фильтра и транзистора, который используется в качестве переключателя. Мы использовали мостовой выпрямитель вместо двухдиодного выпрямителя (который также производит двухполупериодное выпрямление), потому что мостовой выпрямитель не требует высокого «пикового обратного напряжения», поскольку он использует большую часть обмоток трансформатора. Мы также использовали простой трансформатор вместо центрального ответвителя, потому что он дешевле и обеспечивает компактную и дешевую передачу энергии.Использование схемы RL в качестве фильтра повысило эффективность схемы за счет устранения пульсаций в постоянном токе, которые устраняются мостом. Использование транзистора в качестве переключателя привело к еще одному усовершенствованию схемы, т.е. он отрегулировал напряжение до постоянного значения, что спасло нашу нагрузку от повреждений, вызванных колебаниями напряжения. Используются перезаряжаемые никель-металлогидридные батареи, которые в наши дни широко используются в бытовой электронике. Они также имеют меньшее время зарядки и очень долговечны.Благодаря эффективному сочетанию значений элементов схемы к выходной цепи можно подключить множество нагрузок, то есть любой элемент схемы, имеющий напряжение 12 В и сопротивление более 10 Ом.

ПРИМЕНЕНИЕ

> Схема может использоваться в качестве «разрядника батареи», поскольку она обеспечивает постоянное регулируемое напряжение и отсутствие пульсаций на выходе. Его можно использовать для вывода сначала напрямую на нагрузку, а не на батарею.Это снижает стоимость аккумулятора.

> Может использоваться как зарядное устройство. Его можно отсоединить от схемы и затем использовать для подачи питания на различные электронные устройства.

> Его можно использовать в качестве регулятора напряжения постоянного тока, способного обеспечивать напряжение без пульсаций.

> Для подзарядки аккумуляторной батареи электромобиля.

> Для подзарядки стартерной аккумуляторной батареи автомобиля, где используется модульное зарядное устройство.

Связанные

Как сделать схему инвертора на 40 Вт простой инвертор

В этом проекте давайте узнаем, как сделать инвертор — простую инверторную схему мощностью 40 Вт с использованием минимального количества компонентов. Схема инвертора часто используется в приложениях постоянного тока в переменный и необходима для многих приложений электроники. Сердцем этой схемы является цифровая микросхема CD4047 — очень популярный компонент.

Давайте создадим наш простой инвертор мощностью 40 Вт

Это схема простого инвертора мощностью 40 Вт, от 12 до 220 вольт.Вы не поверите, это просто и дешево работает у меня последние 4 года. Сердцем схемы является микросхема CD 4047, которая здесь подключена как нестабильный мультивибратор. Сопротивление и емкость на выводах 1 и 2 определяют выходную частоту. Здесь он установлен на 60 Гц. Из-за этого на выводах 10 и 11 появятся две формы волны, сдвинутые по фазе на 180 градусов, 120 Гц, 50% рабочего цикла. Эти волны усиливаются дополнительным усилителем симметрии на транзисторах BC 337 и TIP 3055 для управления выходным трансформатором. .Не бойтесь технических терминов, просто подключите его к универсальной печатной плате. Это просто и будет работать. Не беспокойтесь о обмотках трансформатора, купите первичный трансформатор 220-110-0, вторичный 12-0-12, <50 Вт. Вы можете выбрать выходное напряжение 110В или 220В с помощью двухпозиционного переключателя, использующего такой трансформатор. Не волнуйтесь, если у вас нет такого трансформатора, простой трансформатор с 220 на 12-0-12 тоже подойдет, жертвуя опцией 110 В или наоборот. Лучший способ получить трансформатор - это сломать все бесполезные электронные устройства в мусорном ведре.Скорее всего, вы найдете здесь трансформатор или другие необходимые компоненты!

Если вы не знакомы с основами электроники, CircuitsToday рассмотрел список из 4 действительно хороших книг для изучения основ электроники. Чтобы получить больше практических знаний по этому предмету, вы можете купить эти книги здесь: — 4 ОТЛИЧНЫХ КНИГИ ДЛЯ ИЗУЧЕНИЯ ОСНОВНОЙ ЭЛЕКТРОНИКИ.

Если вы заинтересованы в создании других схем инвертора, вы можете попробовать свои силы в нашей простой схеме инвертора на 100 Вт.Вы также можете попробовать наш инвертор на 60 Вт, использующий транзисторы, а также нашу схему инвертора на 100 Вт, использующую 2N3055. Принципиальная схема инвертора, описанная в этой статье, приведена ниже.

Схема простого инвертора:

Советы :

Только первый провод к генератору. Затем проверьте, установите контакты 10 и 11 CD4047, чтобы получить требуемые формы сигналов (две волны 120 Гц, сдвиг фазы на 180 градусов, коэффициент заполнения 50%).

Затем подключите транзисторы, трансформатор и нагрузку (лампочка 25 Вт для проверки).Смотрите, как это работает !.

Создание инверторной схемы — мечта каждого любителя электроники и студента инженерного факультета. После успешного построения этой схемы попробуйте другие наши модели схем инвертора, перечисленные выше.

Понимание того, как работают трансформаторы

Как работают трансформаторы

Там Есть много размеров, форм и конфигураций трансформаторов от крошечных до гигантских, подобных тем используется в передаче энергии.Некоторые поставляются с заглушенными проводами, другие — с винтами или лопаточные клеммы, некоторые из которых предназначены для установки в печатные платы, другие для привинчивания или крепления вниз.

Трансформаторы состоят из многослойного железного сердечника. с одной или несколькими обмотками провода. Их называют трансформаторами, потому что они трансформируют напряжение и ток от одного уровня к другому. Переменный ток, протекающий через одна катушка провода, первичная, индуцирует напряжение в одной или нескольких других катушках проволоки, вторичные катушки.Это изменяющееся напряжение переменного тока, которое вызывает напряжение в другие катушки через изменяющееся магнитное поле. Напряжение постоянного тока, например от аккумулятора или постоянного тока. блок питания не будет работать в трансформаторе. Только переменный ток заставляет трансформатор работать. Магнитное поле течет через железный сердечник. Чем быстрее изменяется напряжение, тем выше частота.

Чем ниже частота, тем больше железа требуется в ядро для эффективной передачи энергии.В США частота сети 60 Герц с номинальным напряжением 110 вольт. В других странах используется 50 Гц, 220 вольт. Трансформаторы, рассчитанные на 50 Гц, должны быть немного тяжелее, чем трансформаторы, рассчитанные на 60 Гц, потому что у них должно быть больше железа в ядре. Напряжение в сети может немного отличаться и обычно работает от 110 до 120 вольт или от 220 до 240 вольт в зависимости от страны или мощности соединения. В дом в США поступает 220 вольт, но он разделен на две части. 110 В путем заземления центрального ответвителя (см. Раздел конфигурации ниже)

Отношение входного напряжения к выходному напряжению равно к отношению витков провода вокруг сердечника на стороне входа к стороне выхода.А катушка с проводом на входной стороне называется первичной, а на выходной стороне называется вторичный. Может быть несколько первичных и вторичных катушек. Коэффициент текущей ликвидности противоположно соотношению напряжений. Когда выходное напряжение ниже входного напряжение, выходной ток будет выше входного. Если есть 10 раз больше количества витков провода на первичной обмотке, чем на вторичной, и вы подключаете 120 вольт первичный, вы получите 12 вольт на вторичном.Если вытащить 2 ампера из вторичный, вы будете использовать только 0,2 ампера или 200 миллиампер, идущих на первичный.

Трансформаторы могут быть построены так, чтобы у них было одинаковое количество обмоток на первичной и вторичной обмотках или разное количество обмоток на каждой. Если они одинаковы, входное и выходное напряжение одинаковы, и трансформатор используется только для изоляция, поэтому нет прямого электрического соединения (они подключаются только через обычное магнитное поле).Если на первичной стороне больше обмоток, чем на вторичная сторона, то это понижающий трансформатор. Если на выводе больше обмоток Вторая сторона, то это повышающий трансформатор.

Трансформатор можно использовать в обратном направлении и работают нормально. Например, если у вас есть повышающий трансформатор для преобразования 120 вольт до 240 вольт, также можно использовать его для понижающего трансформатора, поставив 240 вольт во вторичную сторону, и вы получите 120 вольт на первичной стороне.Фактически, вторичное становится первичным и наоборот.

Номинальная мощность трансформатора

Напряжение измеряется в вольтах, ток измеряется в амперы, а единица измерения мощности — ватты. Ватты равны вольтам, умноженным на усилители. В трансформаторе небольшая потеря мощности из-за комбинации сопротивление и реактивность. Реактивное сопротивление аналогично сопротивлению, за исключением того, что это сопротивление переменному току или, более технически, сопротивление изменению при изменении текущий из-за изменения созданного поля.Это тепло ограничивает количество ток или мощность, с которыми может справиться трансформатор. Чем выше ток, тем больше тепла произведено. Когда провода становятся слишком горячими, изоляция ломается и замыкается. соседние провода, что вызывает больше тепла, которое в конечном итоге плавит провода и разрушает трансформатор.

Базовый трансформатор не имеет дополнительных компонентов, поэтому ничего, чтобы защитить его от перегрузки. Если бы вы подключили два выходных провода непосредственно вместе, это приведет к короткому замыканию и вызовет слишком большой ток в течет как в первичной, так и в вторичной обмотке, и вы сожжете трансформатор.в таким же образом, если вы используете трансформатор для питания резака для пенопласта с горячей проволокой, и вы используете провод со слишком маленьким сопротивлением для вашего резака для пенопласта, вы сожжете трансформатор, если у вас нет его защищенного предохранителем или автоматическим выключателем надлежащего номинала. Ты должен убедиться что сопротивление провода, другими словами, калибр или диаметр и длина соответствуют ограничьте величину тока до номинала трансформатора.

Чем выше ток, тем больше должны быть провода. которые несут этот ток.Чем больше провода, тем меньше сопротивление, и поэтому меньше тепла. Мощность, которая преобразуется в тепло и теряется, может быть рассчитана как P = I ² R. Это означает, что если вы удвоите ток, мощность, теряемая на тепло, возрастет в четыре раза. Если трансформатор понижающий, то на выходе будет больше тока. и поэтому провод во вторичной обмотке будет тяжелее первичной. В обратное верно для повышающего трансформатора.

Трансформатор может иметь номинальные значения в амперах, вольт-амперах (ВА) или Ватты (Вт). Для небольших трансформаторов ВА и Ватты одинаковы для всех практических целей. В больших промышленных трансформаторах задействованы факторы мощности, и они могут будь другим. Если трансформатор рассчитан в амперах, обычно указывается X ампер при X вольт. и рассчитан на выходе или вторичной стороне. Трансформатор на 120 В с выходным напряжением 24 В, рассчитанный на 2 ампера означает, что вы можете безопасно вытащить только 2 ампера из вторичной обмотки.Ты можешь Найдите номинальную мощность трансформатора, умножив номинальный ток на выходную мощность. напряжение так 2 X 24 = 48 Вт.

Если трансформатор рассчитан на ВА или ватты, вы можете рассчитать максимально допустимый выходной ток, разделив ВА или ватт на выходную мощность. Напряжение. Таким образом, если трансформатор рассчитан на 48 ВА с выходным напряжением 24 В, допустимое значение выходной ток 48/24 = 2 ампера.

Конфигурации трансформатора

А Трансформатор на 120 вольт с двумя входами и двумя выходами очень прост.Вы подключаетесь два провода на первичной стороне, на стороне 120 В, к розетке и выходному напряжению находится на двух проводах, идущих от вторичной стороны.

Когда трансформатор показан в электронной схеме, это показано как диаграмма, как показано здесь. Параллельные линии представляют ламинированный железный сердечник, изогнутые линии представляют первичную и вторичную обмотки, круги представляют собой окончания, будь то клеммы или короткие провода.

Центровочный кран

Обычная конфигурация — это центральный ответвитель или трансформатор тока. В вторичная сторона имеет три выхода. Средний провод на выходной стороне присоединен к вторичная обмотка, обычно посередине. Если передаточное число намотки 5: 1, то при Вход 120 В, вы получаете выход 24 В на двух внешних проводах, но если вы подключите внешний провод и центральный провод, вы получите 12 вольт, потому что вы используете только половину вторичная обмотка, обеспечивающая соотношение 10: 1.Если трансформатор номинальный при 2 амперах вы все равно можете использовать только 2 ампера, независимо от того, используете ли вы 12 вольт или 24 вольт. Часто центральный отвод заземляется, поэтому у вас есть два источника 12 В, которые можно использовать для после прохождения через преобразователь (выпрямитель и фильтр) сделать + и — 12В постоянного тока.

Двойной выход

В Конфигурация с двумя выходами аналогична центральному отводу, за исключением того, что вместо подключения провод к центру катушки, катушка разделена на две отдельные катушки с проводами с клеммами или проводами, выходящими с обоих концов обеих катушек, поэтому четыре провода выходят из вторичная сторона вместо трех.

Если трансформатор представляет собой вход 110 В с двумя входами 12 В выходы, вы можете соединить две вторичные катушки последовательно, чтобы получить 24 вольта, или вы можете подключите их параллельно, чтобы получить 12 В. Будьте осторожны, чтобы правильно подключить концы двух вторичных обмоток как в последовательном, так и в параллельном соединении. Если вы меняете соединения, вы получите 0 вольт, потому что два напряжения отменят друг друга.

Если трансформатор рассчитан на 48 ВА, то вы можете использовать до 2 ампер для подключения 24 В, которое не отличается от центрального ответвителя или Конфигурация с одним выходом 24 В. Однако при параллельном подключении получается 12 вольт. но удвойте доступный выходной ток, чтобы вы могли получить на выходе 4 ампера. Вы получаете полный выход 48 ВА, тогда как с выходом 12 В с центральным отводом вы можете получить только половину номинального выход или 24ВА.Это преимущество резаков для пенопласта с горячей проволокой, потому что у вас более широкая диапазон диаметров и длин проводов в зависимости от того, подключаете ли вы выходы параллельно или сериал. Последовательные и параллельные соединения показаны ниже.

Двойной вход

В трансформатор с двойным входом часто используется, чтобы трансформатор мог использоваться в обоих страны с сетевым напряжением 120 В и сетевым напряжением 240 В.Первичный разделен на две отдельные обмотки с выводами на каждом конце обеих обмоток, поэтому имеется четыре провода или клеммы на первичной стороне.

Для использования с входом 110 В два основных обмотки подключены параллельно, как показано на левой схеме ниже. Необходимо соблюдать осторожность, чтобы соедините правильные концы вместе. Если они поменяны местами, поля отменяют друг друга. out, потому что поля, генерируемые каждым разделом первичного элемента, противоположны. Обычно клеммы обозначаются цифрами или буквами, а схема представлена на трансформатора или в прилагаемом листе технических данных, показывающем, как должны быть выполнены соединения для 110В и 220В.

Если трансформатор должен быть подключен к сети 220В, затем две катушки подключаются последовательно, и снова необходимо соблюдать осторожность, чтобы подключить правильные окончания вместе. Параллельные соединения для 110 В и последовательные соединения для 220В показано ниже.

Двойной вход и выход

И, конечно же, у вас может быть как двойной вход, так и двойной выход, поэтому у вас есть четыре провода на входе и четыре провода на выходе, что обеспечивает еще большую гибкость к использованию трансформатора.

Некоторые специализированные трансформаторы могут иметь несколько вторичные отводы или несколько вторичных обмоток для обеспечения разных напряжений, и в них нет необходимости быть четными числами.Трансформатор может иметь выходное напряжение 3 В, 5 В, 12 В и 24 В для пример.

Автотрансформаторы (Variac)

Автотрансформатор часто называют вариаком. что на самом деле является торговой маркой одной компании для их автотрансформатора. Оно имеет постоянное выходное напряжение от нуля до немного выше входного значения. Работает аналогично к потенциометру или реостату, за исключением того, что изменение напряжения происходит из-за изменения поля а не сопротивление.Еще одно отличие состоит в том, что потенциометр или реостат очень неэффективен, потому что он преобразует ток, протекающий через него, в тепло (Ватты = Амперы X Вольт). Как и во всех трансформаторах, сопротивление низкое, поэтому количество выделяемого тепла намного меньше и намного эффективнее при преобразовании напряжения

Автотрансформатор имеет только одну обмотку, которая обслуживает как первичная, так и вторичная обмотка.Потому что обмотка одна, между входом и выходом нет гальванической развязки, но если изоляция не требуется, то он обеспечивает альтернативу многобмоточным трансформаторам в некоторых ситуации.

Входные провода этого трансформатора подключены к одному конец обмотки, а другой немного дальше от другого конца. Вторичная подключил ту же точку, что и входная сторона, которая находится на конце.Другой вторичный подключение осуществляется к очистителю, который перемещается по верхней части обмотки, где изоляция была снимается, чтобы стеклоочиститель мог контактировать с обмотками в любой точке на одной поверхности. Стеклоочиститель соединен с ручкой в верхней части автотрансформатора, чтобы человек мог повернуть ручку, чтобы получить желаемое напряжение. Поскольку один первичный провод подключен на пути от конец обмотки, стеклоочиститель может пройти за эту точку и, таким образом, обеспечить более высокое напряжение чем вход, обычно выход 110 В может доходить до 130 В на вторичной стороне.

Поскольку автотрансформатор имеет только одну обмотку, существует только один размер провода, поэтому максимальный входной ток также является максимальным выходным Текущий. Если автотрансформатор на 110 В рассчитан на 10 ампер, то максимальная выходная мощность ток 10 ампер вне зависимости от напряжения. Если он указан в ваттах или ВА, то Ампер рассчитывается путем деления Ватт или ВА на номинальное входное напряжение.

Автотрансформатор — хорошая альтернатива ступени понижающий трансформатор, когда диапазон желаемых напряжений находится на верхнем конце или во всем диапазоне напряжение необходимо, но становится дороже, если диапазон находится на нижнем уровне, потому что вы имеют много неиспользуемых обмоток. Понижающий трансформатор экономичнее.

Для резки вспененного материала горячей проволокой автотрансформатор дороже, чем понижающие трансформаторы в большинстве приложений.Если напряжение требуется более 24 вольт, тогда можно рассмотреть возможность использования автотрансформатора.

Фазы и соединение нескольких обмоток

Для простоты я не упомянул фазу, но при соединении двух и более обмоток очень важна фаза. AC ток представляет собой синусоидальную волну, а напряжение изменяется с положительного на отрицательное и обратно в синусоидальный ритм много раз в секунду.Как часто меняется напряжение называется частота и раньше называлась циклами в секунду, но теперь называется герцами (сокращенно Гц). Бытовой ток в США и некоторых других странах составляет 60 Гц, в других странах — 50 Гц. Когда мы говорим о двух волновых формах, таких как две обмотки, соотношение между две синусоидальные волны — это фаза. Если синусоидальные волны совпадают, они находятся в фазе, если положительный пик одной волны совпадает с отрицательным пиком другой волны, две волны 180 не совпадают по фазе.Фаза между одним концом катушки и другим также 180 не в фазе. Когда один конец находится на положительном пике, другой конец будет на положительном пике. противоположный пик. Так как должна быть разница в напряжении между двумя точками для тока, два конца обмотки должны иметь противоположное напряжение в любой момент времени.

Разность фаз между двумя обмотками зависит от направление обмоток и то, как они соединены, поэтому на электрических схемах точка на один конец обмотки указывает начало этой обмотки.Для простоты Я оставил точки на схемах в этой статье. Однако при соединении двух катушки вместе, очень важно правильно их соединить.

Для последовательного подключения необходимо подключить конец одна обмотка к началу другой обмотки (обмотки для нескольких катушек всегда намотаны в том же направлении). Если подключить начало одной обмотки к концу другая обмотка в последовательном соединении, поля будут отменены, и вы получите ноль выход.Это не повредит трансформатор, но вы не получите выходного напряжения.

Когда соединяя две обмотки параллельно, необходимо соединить начало одной обмотки с пуском другой обмотки и два конца обмоток вместе. Параллельно подключение, подключение проводов в обратном направлении приведет к сгоранию вашего трансформатора , если нет должным образом защищен (соответствующий номинальный ток) предохранителем или автоматическим выключателем.Быть очень осторожно при соединении двух катушек вместе.

Дополнительная литература

По сути, это был всего лишь обзор для непрофессионал. Хотя физически трансформатор представляет собой довольно простое устройство, состоящее из нескольких частей, как это работает на самом деле довольно сложно. Я рекомендую отличное качество Рода Эллиота. статей, если вы хотите их лучше понять:

Трансформаторы — Основы (Раздел 1), (Раздел 2), (Раздел 3)

У него также есть много других статей по электронике. включая блоки питания.

Адаптеры питания постоянного тока 12 В. 1, 2, 3, 4, 5 А, 12 В (1 А, 2 А, 2,5 А, 3 А, 3,5 А, 4 А, 5 А, 6 А)

Краткая инструкция по выбору блока питания:

Единственная информация, которую вам нужно иметь, чтобы найти правильный источник питания для вашего устройства, — это напряжение / вольты (В) и сила тока / амперы (A).

Напряжение должно точно совпадать. Для устройства на 12 В постоянного тока требуется адаптер на 12 В постоянного тока.

Сила тока — это количество энергии, которое использует ваше устройство.Адаптер, который вы заказываете, должен обеспечивать по крайней мере то количество ампер, которое потребляет ваше устройство. Если ваше устройство заявляет, что оно составляет 12 В 3 А, адаптер на 3 А может справиться с этой нагрузкой, но также с 4 А и 5 А. Блок питания с большей силой тока (ампер) работать не будет. так же трудно справиться с меньшей нагрузкой, и он будет работать более прохладно и стабильно.

Если сила тока вашего устройства неравномерная, например 3,13 А или 4,16 А, всегда округляйте в большую сторону. 3,13 А округляется до 3,5 А, а 4,16 А устройство округлит до 4,5 А или 5 А.

Если вы соответствуете этим двум спецификациям (V и A), блок питания будет работать для вашего устройства.

Подробные инструкции:

Чтобы найти подходящий блок питания для вашего устройства, вам понадобятся две части информации. Это напряжение (измеряется в вольтах или В) и сила тока (измеряется в амперах или А). Вы можете найти эту информацию на задней панели старого блока питания, или с задней стороны самого устройства. Если вы не нашли его на устройстве, вы можете проверить на сайте производителя или в инструкции к устройству в разделе «Технические характеристики».

Напряжение:
Все продаваемые нами блоки питания рассчитаны на 12 В постоянного тока. Они принимают любой вход от 100 В до 220 В переменного тока, который выходит из вашей сетевой розетки, и выход 12 В постоянного тока. Это то, что большинство цифровых устройств, таких как ЖК-экраны, DVD-плееры, жесткие диски, аудио Gear и большинство других цифровых устройств используют. Мы поставляем только блоки питания 12 В постоянного тока, поэтому, если ваш блок не 12 В, вы не найдете здесь подходящего адаптера.

Сила тока:
После того, как вы подтвердили, что вам нужен блок питания на 12 В, вам нужно будет узнать, сколько мощности ваше устройство. рисует.Это называется силой тока. Рядом с 12 В в технических характеристиках будет еще один номер, за которым следует заглавная буква «А» для ампер. Вам понадобится блок питания, который может обеспечить достаточное количество энергии для вашего устройства. Если ваше устройство говорит, что потребляет 3 А (3 А), вам необходимо использовать блок питания. который может выдать хотя бы такое количество ампер. Если ваше устройство заявляет, что ему требуется 3А, вы можете использовать блок на 3А, 4А или 5А. Все будет работать.

Если сила тока вашего устройства неравномерная, например 3,13 А или 4,16 А, всегда округляйте в большую сторону.3,13 А округляется до 3,5 А, а 4,16 А устройство округлит до 4,5 А или 5 А.

Разъем:
Все наши блоки питания имеют разъем, который является стандартным для устройства 12 В постоянного тока. В большинстве устройств 12 В постоянного тока используется стандартный наконечник. Этот наконечник имеет размер 5,5 мм (внешний цилиндр) на 2,5 мм (внутренний цилиндр) и положительный по центру. Это простой круглый цилиндрический соединитель. Повторяю, если вы соответствуете напряжению и силе тока, вам не нужно беспокоиться о типе разъема, принятом в Редкий случай, когда у вашего устройства есть необычный разъем, такой как двойной цилиндр или 4-контактный, но их легко обнаружить как разъем, на котором адаптер В заглушках не будет простой круглой бочки со штифтом внутри.

Трансформатор с 12 В на 220 В | Продукты и поставщики

CR4 — Резьба: TRASNSFORMER GAUGE

ЕСЛИ У МЕНЯ ЕСТЬ СТУПЕНЧАТЫЙ ТРАНСФОРМАТОР С 220 В НА 12 В, ЕСЛИ Я ПОДКЛЮЧАЮ 12 В НА ЕГО ВЫХОДНОЙ ТЕРМИНАЛ, МОГУ ЛИ Я ПОЛУЧИТЬ 220 В ОТ ЕГО ВХОДНЫХ ТЕРМИНАЛОВ?

Автоматическое управление пуском трехфазного электродвигателя с помощью инфракрасных датчиков.

В этой части линия питания (трехфазная 220 В переменного тока) используется в качестве источника питания и преобразуется в уровень напряжения TTL. (5 В постоянного тока), используя трансформатор (220 В / 24 В — 12 В), диодный мост, пару конденсаторов и положительный…

Технология обработки материалов II

схема генератора сигналов изображена на рис.2, в схеме мощность трансформатора 10Вт, первичная 220 В переменного тока, затем вторичная обмотка 15 В * 2, после… LM7912, напряжение было интегрировано в стабильный ± 12 В постоянного тока. …. знак аварии на дороге, HL1 погаснет, подача напряжения ± 12 В постоянного тока на усилитель TL082.

CR4 — Тема: Обсуждение холодного электричества

… Вы увеличиваете напряжение, всегда нужно учитывать соотношение.например, для того, чтобы у вас был выход 1000 Вт 220 В переменного тока, поступающий от входа 12 В, вам понадобится … переходите с постоянного тока на переменный, и есть …. Возьмем, к примеру, линии электропередач, некоторые из которых имеют 13800 В и обычно несут ток 15 ампер и вы получаете напряжение на вторичной обмотке трансформаторов на полюсах 240/120 В с трансформатором, способным выдерживать напряжение …

Электропроводка в бассейне / Вопросы по субпанели — Форумы самопомощи

2) Я хотел бы провести две цепи к субпанели, одну на 110 В и одну на 220 В….. 110 предназначен для управления освещением бассейна, розетками, трансформатором 12 В для ландшафтного освещения.

Электропроводка в бассейне / Вопросы по субпанели — Форумы самопомощи

2) Я хотел бы провести две цепи к субпанели, одну на 110 В и одну на 220 В. …. 110 предназначен для управления освещением бассейна, розетками, трансформатором 12 В для ландшафтного освещения.

Оптические, электронные материалы и приложения IV

Схема источника питания преобразует 220 В переменного тока в постоянный через трансформатор, мостовой выпрямитель, конденсаторный фильтр и регулятор, наконец, система получает питание постоянного тока [4]. …. Потому что операционные усилители U1 и U2 цепи источника постоянного тока выше- Упомянутое использование источника питания +12 В, а необходимое напряжение батареи — 24 В постоянного тока, при… рассчитано на 36 В (это значение напряжения можно регулировать в соответствии с конкретными требованиями.).

Моделирование и симуляция монолитной интеграции выпрямителей для твердотельного освещения.

Для низкого архитектура выпрямителя мощности моделирование шоттки на базе выпрямителя с требуемой спецификацией преобразование входного источника питания 12-24 В переменного тока в постоянный напряжение определяется COMSOL Multiphysics 4.3b. …. 220 В понижающий вход Электрический / Магнитный….. трансформаторы.

CR4 — Резьба: Характеристики обмотки трансформатора для 220/12 В

В ответ на №4. …. Re: Характеристики обмоток трансформатора 220/12 В. …. Case491 — я не перепутал кВА и ВА — по моей вине я ясно дал понять, что мне нужны спецификации, чтобы сделать ИБП 1,2 кВА, то есть аккумулятор 12 В — инвертор — трансформатор — 220 В переменного тока.

Комбинированный входной преобразователь постоянного тока в постоянный

Распределенный блок питания 600 Вт (12 В / 50 А) предназначен для проверить предложенный подход. …. как следует: Нормальное выходное напряжение преобразователя PFC составляет 400 В с навалом… D4 на рис.1): SUP75N06 (3 дюйма параллельно соответственно) Магнитный сердечник трансформатора: PQ3230 Частота переключения…. Рис.9 показывает, что измеренное время задержки при полном нагрузка составляет примерно 28 мс, в то время как V2 поддерживается на уровне 375 В. во время падения V1 с 400 В до 220 В (гистерезис компаратор предназначен для отключения работы FE Преобразователь постоянного тока в постоянный, когда…

Генерация переменного тока 220 В от автомобильного генератора переменного тока 12 В, 64 А через возбуждение от солнечной панели (21 вольт)

Генерация переменного тока 220 В от автомобильного генератора переменного тока 12 В, 64 А через возбуждение от солнечной панели (21 вольт)

Привет, ребята, эй, что вы видите, это шрам от 12 вольт, видоизменяющий его.О, вы можете видеть, что на задней панели нет трехфазного выпрямителя, потому что я вынул его, так как преобразовал его в трехфазный бесщеточный двигатель постоянного тока.

Теперь, ребята, автомобильный генератор вырабатывает 12 вольт при оборотах около 2000 или больше, и моя цель — производить 12 вольт при в 3 раза меньших номинальных оборотах, что составляет где-то около 700 оборотов в минуту. Итак, ребята. Эти четыре провода выходят из обмотки якоря.

Сейчас таких полно. Есть одна точка отвода, потому что это соединение звездой, поскольку этот вывод более толстый.Таким образом, вероятность того, что точка касания будет именно этой, высока. Так что давайте снимем это так, ребята.

Здесь вы можете увидеть точку касания. Остальные три в норме: все провода в этот момент подключены и соединяются. Итак, что мне нужно сделать, это D припаять его и удалить отводы. Теперь ребята, обмотка якоря этого варианта содержит три отдельные обмотки.

Теперь вы видите здесь шесть проводов, хорошо, один, два, три, меньший, четыре, пять и шесть. Теперь эти шесть проводов от трех катушек: так что, ребята, пора снова заменить щетки в задней части этой альтернативы:.

Хорошо, ребята, теперь проводка сделана, а также создано место для установки новых проводов. Давайте установим его, чтобы ребята снова подключили давление. Все, что вам нужно сделать, это затолкнуть их внутрь и удерживать металлической или тонкой металлической частью или масляной ручкой.

Хорошо, значит, один уже внутри, как вы можете видеть, другой задерживается, хорошо, так что, ребята. Корпус установлен как прежде. Теперь мне нужно удалить эту металлическую проволоку, чтобы щетка коснулась контактного кольца.

Хорошо, теперь он на связи. Ладно, ребята. Старый лидер готов к тестированию, поэтому фазный вирус будет включен последовательно для увеличения общего напряжения на обмотке якоря и фазы питания.

Итак, три фазы будут соединены последовательно, ребята, как вы видите, я использую батарею ИБП на 12 вольт, 70-дюймовый хлорид. Итак, я подключил клеммы от батареи ИБП к клеммам контактного кольца щетки, красный и синий.

Хотя один провод не подключен, я подключу позже, и провода от генератора переменного тока будут подключены последовательно, и конечный вывод появляется на этом зеленом проводе и на этом черном проводе.

Итак, вот мультиметр, указывающий на режим 200 В переменного тока для измерения генерируемого напряжения от генератора. Итак, начнем. Сделайте соединения и проведите тест? Хорошо, от черного к черному, хотя это не имеет значения, потому что старый, выходящий из генератора переменного тока, будет переменного тока, поэтому полярность в данный момент не имеет значения, поэтому провода были подключены.

Измеритель указывает на нулевую точку, нулевое напряжение и один провод от лигазной батареи подключен к щеткам.Теперь давайте подключим другой провод к валу, а затем переместим его, чтобы увидеть какое-то генерируемое напряжение, и после этого я сделаю некоторое вращение веревки, так что правила обнуления, поэтому максимум, что я сделал, было три вольта с вращением руки.

Ладно, нить нашлась теперь надо прикоснуться клеммой к батарее. Хорошо, соединение установлено, продолжайте смотреть на экран, ребята, как вы видели, я генерировал около 14 вольт переменного тока с помощью этого генератора переменного тока с простым вращением троса, что действительно потрясающе, что означает, что последовательное соединение, модификация, которую я сделал, на самом деле, работает немного выше оборотов где-то около 2000 года нашей эры, она будет производить 36 вольт, так что, ребята, это птица налобного фонаря Royal Enfield, которую я собираюсь использовать, чтобы подключить ее к этому, заказав это и протестирую его сила соединяет этот огонь.

Ладно, вперед! Итак, ребята, это один этап. Выпрямитель на 35 ампер, который собираюсь подключить. Итак, как вы можете видеть здесь, положительный полюс — а это переменный ток — черный и красный — это переменный ток.

Если это AC, то противоположная диагональ также AC, так что эти две клеммы будут подключены к черной и зеленой клемме от альтернативы. О, один готов, идет второй. Это тоже делается сейчас.

Наконец, на выходе будет постоянный ток и он будет отображаться синим и черным, поэтому давайте снова подключим амперметр, ребята, как вы можете видеть, я подключил выпрямитель и клеммы измерителя, и теперь он указывает на 20 вольт. Режим постоянного тока.

Хотя эта щетка, щетки и система ротора не были возбуждены, я подключу провода, поэтому я обнаружил угрозу, теперь пришло время подключить синий вывод, обмотку ротора, хорошо, это сделано, посмотрите на экран измерителя.

Итак, это было 11 и 5 вольт постоянного тока, немного пошло напряжение из-за прямого смещения около 1 и 4 вольт, а теперь ребята, так как на выходе постоянный ток. Хорошо, я также могу измерить выходной ток, так как я видел соединения обмоток.

Давайте посмотрим на эффект этих хороших часов.Экран около 5,8 1 ампер — это то, что я получил во время теста на вращение веревки. Таким образом, общая мощность, которую я произвел, составила около 72 Вт, так что, ребята, вы видите три однофазных выпрямителя на 35 ампер, которые будут подключены к выходным клеммам генератора переменного тока.

Это солнечная панель мощностью тридцать восемь ватт. Сейчас я измерю его напряжение. Ты можешь видеть. Я указал на измеритель на режим 200 вольт постоянного тока, потому что его напряжение будет больше 20, как вы можете видеть.

Двадцать точек, один вольт. Теперь измеряем его ток, и эта панель очень старая, ей почти восемь-девять лет, и вы можете видеть, что она все еще вырабатывает одну точку: пять ампер постоянного тока. Теперь это шестьдесят ватт.

Лампа автомобильной фары, 12 вольт, 60 ватт, что означает, что от источника постоянного тока потребуется около пяти ампер. Итак, я подключил выходные клеммы солнечной панели, и, как вы можете видеть, он не светится, потому что очевидно, что ток от солнечной панели недостаточно высок.

Теперь здесь три выпрямителя, на которых я буду держать Weiss, а в остальном — для установки генератора переменного тока и трехфазного вируса. Независимые обмотки будут подключены к трем независимым выпрямителям, а выход выпрямителя будет включен последовательно, чтобы увеличить напряжение при тех же оборотах в три раза.

Окончательный вывод будет отображаться на этом синем, а красный вывод — красный положительный и синий. Вы можете видеть отрицательный вывод, но выводы щетки все еще не соединены красным и синим.Эти два провода будут подключены к выходу солнечной панели, о которой идет речь в этом видео.

Итак, давайте подключим выход выпрямителя к мультиметру в режиме 20 вольт постоянного тока, чтобы измерить напряжение, генерируемое переменным током после его возбуждения солнечной панелью. Таким образом, провода панели солнечных батарей были подключены к клеммам щетки или ротора генератора переменного тока, и возбуждается обмотка с альтернативными неисправностями.

Теперь давайте смонтируем резьбу и измерим генерируемое напряжение с помощью мультиметра, и, как вы можете видеть, сгенерированное напряжение было девятью точками.Два по два вольта: давайте, попробуем еще раз немного сильнее, и, как видите, напряжение увеличилось на десять пунктов, два по пять вольт постоянного тока.

Теперь, поскольку на выходе выпрямителя постоянный ток, я могу также измерять ток в амперном режиме. Хорошо, продолжайте смотреть на экран дисплея, и, как вы можете видеть, сила тока достигла семи баллов: снова пять семь ампер, на этот раз.

Это было не так уж много, пять и один восемьдесят ампер. Я собираюсь удлинить конечные выходные провода от выпрямителя, подключить автомобильную фару мощностью шестьдесят ватт, лампочку и попробовать.Если эта установка может светить этим шаром, шестьдесят ватт — и изначально вы видели, что эта лампочка не светится от выходных клемм солнечной панели.

Давайте посмотрим, светится ли он таким образом и, как вы видите, замедляется. Вы можете увидеть, что он действительно тускло светится, но он очень яркий и сейчас 12:00. Итак, по этой причине, даже если он вырос, он становится действительно ярким, и вы все равно не можете его видеть, потому что он очень яркий на Солнце.

Теперь это 12 вольт на 220 вольт.Трансформатор ИБП, который я собираюсь использовать для увеличения выходного провода, чтобы увеличить выходное напряжение генератора до генерируемого напряжения. Вы можете видеть, что обмотки подключены последовательно.

Давайте снова подключимся. Клеммы солнечной панели к щеточным клеммам и на конечном выходе будут подключены к выпрямителю, который вы можете увидеть здесь. Погода очень пасмурная, поэтому приходится ждать Солнца для лучшего возбуждения обмотки ротора.

В настоящее время Солнца нет.Теперь это так, и вы можете видеть, что генерируемое напряжение составляло четырнадцать целых два десятых вольта, опять же без Солнца, и я попытаюсь зажечь лампочку. Вы можете видеть, что лампочка не светится, потому что солнечная панель недостаточно питает обмотку ротора, а теперь она светится, потому что теперь мощность солнечной панели достаточно хороша для лампы мощностью 100 Вт.

Итак, ребята. Теперь я собираюсь возбудить ротор или обмотку возбуждения с помощью 7-часового ИБП и повысить общее выходное напряжение якоря с помощью трансформатора ИБП на 220 В и на выходных клеммах.

Я просто подключу мультиметр, указывающий на 750 вольт. Я собираюсь проделать ту же процедуру, наматывая нить и подсоединяя две клеммы щеток к батарее. Обмотки возбуждены, смотрите на экран, и вы можете видеть, что генерируемое напряжение составляет где-то около 234 вольт.

Здесь вы можете увидеть 272 вольта со второй попытки. Теперь я попробую ту же лампочку на 100 Вт внутри комнаты, а не на Солнце. Это 220 вольт 400 ватт, обычные клеммы лампы накаливания были подключены к ИБП.

Выход. Обмотка возбуждена, смотрите на лампочку, и, как видите, она ярко светится. Давайте выключим свет и попробуем еще раз, и вы увидите, что теперь стало намного ярче. Я снимаю лампочку.

Я подключаю простую светодиодную лампу мощностью 9 Вт. Он светится очень ярко, и мне не сложно задуть лампочку, вращая генератор. Это галогенный светодиод на 200 Вт, который я попробую засветить.

Если этот генератор может выдерживать такую большую нагрузку, значит, он был подключен везде.Хорошо, вы можете видеть, что он легко светится на полную мощность от светодиодных галогенных ламп — очень красиво.
