Как понизить напряжение с 12 на 5 вольт (резистор, микросхема) 📹

 В этой статье расскажу о весьма банальных вещах, что не менялись уже не одно десятилетие, да они вообще не менялись. Другое дело, что с тех пор как был изучен принцип снижения напряжения в замкнутой цепи за счет сопротивления, появились и другие принципы питания нагрузки, за счет ШИМ, но тема это отдельная, хотя и заслуживающая внимания. Поэтому продолжу все-таки по порядку логического русла, когда расскажу о законе Ома, потом о его применении для различных радиоэлементов участвующих в понижении напряжения, а после уже можно упомянуть и о ШИМ.

Закон Ома при понижении напряжения

 Собственно был такой дядька Георг Ом, который изучал протекание тока в цепи. Производил измерения, делал определенные выводы и заключения. Итогами его работы стала формула Ома, как говорят закон Ома. Закон описывает зависимость падения напряжения, тока от сопротивления.
Сам закон весьма понятен и схож с представлением таких физических событий как протекание жидкости по трубопроводу.

Где жидкость, а вернее ее расход это ток, а ее давление это напряжение. Ну и само собой любые изменения сечения или препятствия в трубе для потока, это будет сопротивлением. Итого получается, что сопротивление «душит» давление, когда из трубы под давлением, могут просто капать капли, и тут же падает и расход. Давление и расход величины весьма зависящие друг от друга, как ток и напряжение. В общем если все записать формулой, то получается так:

R=U/I; То есть давление (U) прямо пропорционально сопротивлению в трубе (R), но если расход (I) будет большой, то значит сопротивления как такового нет… И увеличенный расход должен показывать на пониженное сопротивление.

 Весьма туманно, но объективно! Осталось сказать, что закон то этот впрочем, был получен эмпирическим путем, то есть окончательные факторы его изменения весьма не определены.
Теперь вооружившись теоретическими знаниями, продолжим наш путь в познании того, как же снизить нам напряжение.

Как понизить напряжение с 12 на 5 вольт с помощью резистора

 Самое простое это взять и использовать нестабилизированную схему. То есть когда напряжение просто понизим за счет сопротивления и все. Рассказывать о таком принципе особо нечего, просто считаем по формуле выше и все. Приведу пример. Скажем снижаем с 12 вольт до 5.

R=U/I. С напряжением понятно, однако смотрите, у нас недостаточно данных! Ничего не известно о «расходе», о токе потребления. То есть если вы решите посчитать сопротивление для понижения напряжения, то обязательно надо знать, сколько же «хочет кушать» наша нагрузка.

Эту величину вам необходимо будет посмотреть на приборе, который вы собираетесь питать или в инструкции к нему. Примем условно ток потребления 50 мА=0,05 А. Осталось также еще заметить, что по этой формуле мы подберем сопротивление, которое будет полностью гасить напряжение, а нам надо оставить 5 вольт, то 12-5=7 вольт подставляем в формулу.

R= 7/0,05=140 Ом нужно сопротивление, чтобы после из 12 вольт получить 5, с током на нагрузке в 50 мА.
 Осталось упомянуть о не менее важном! О том, что любое гашение энергии, а в данном случае напряжение, связано с рассеиваемой мощностью, то есть наш резистор должен будет «выдержать» то тепло, которое будет рассеивать. Мощность резистора считается по формуле.
P=U*I. Получаем. P=7*0,05=0,35 Вт должна быть мощность резистора. Не менее. Вот теперь курс расчет для резистора можно считать завершенным.

Как понизить напряжение с 12 на 5 вольт с помощью микросхемы

 Ничего принципиально не меняется и в этом случае. Если сравнивать этот вариант понижения через микросхему, с вариантом использующим резистор. По факту здесь все один в один, разве что добавляются полезные «интеллектуальные» особенности подстройки внутреннего сопротивления микросхемы исходя из тока потребления. То есть, как мы поняли из абзаца выше, в зависимости от тока потребления, расчетное сопротивление должно «плавать».

Именно это и происходит в микросхеме, когда сопротивление подстраивается под нагрузку таким образом, что на выходе микросхемы всегда одно и тоже напряжение питания! Ну и плюсом идут такие «полезные плюшки» как защита от перегрева и короткого замыкания. Что касательно микросхем, так называемых стабилизаторов напряжения на 5 вольт, то это могут быть: LM7805, КРЕН142ЕН5А. Подключение тоже весьма простое.

Само собой для эффективной работы микросхемы ставим ее на радиатор. Ток стабилизации ограничен 1,5 -2 А.
Вот такие вот принципы понижения напряжения с 12 на 5 вольт. Теперь один раз их поняв, вы сможете легко рассчитать какое сопротивление надо поставить или как подобрать микросхему, чтобы получить любое другое более низкое напряжение.
Осталось сказать пару слов о ШИМ.

 Широко импульсная модуляция весьма перспективный и самое главное высокоэффективный метод питания нагрузки, но опять же со своими подводными камнями. Вся суть ШИМ сводится к тому, чтобы выдавать импульсами такое напряжение питание, которое суммарно с моментами отсутствия напряжения будет давать мощность и среднее напряжение достаточное для работы нагрузки.

И здесь могут быть проблемы, если подключить источник питания от одного устройства к другому. Ну, самые простые проблемы это отсутствие тех характеристик, которые заявлены. Возможны помехи, неустойчивая работа. В худшем случае ШИМ источник питания может и вовсе сжечь прибор, под которые не предназначен изначально!

Блок питания 1,5в, 3,3в, 5в, 12в, 24в, самому собрать из подручных деталей мощный блок. Схемы блоков питания. Сборка простого блока питания.

Как самому собрать простой блок питания и мощный источник напряжения.
Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории.
Блок питания 12в



Каждый, кто захочет сможет изготовить 12 — ти вольтовый блок самостоятельно, без особых затруднений.

Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник …
Шаг 1: Какие детали необходимы для сборки блока питания …
Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок ….
-Монтажная плата.
-Четыре диода 1N4001, или подобные. Мост диодный.
-Стабилизатор напряжения LM7812.
-Маломощный понижающий трансформатор на 220 в, вторичная обмотка должна иметь 14В — 35В переменного напряжения, с током нагрузки от 100 мА до 1А, в зависимости от того какую мощность необходимо получить на выходе.
-Электролитический конденсатор емкостью 1000мкФ — 4700мкФ.
-Конденсатор емкостью 1uF.
-Два конденсатора емкостью 100nF.
-Обрезки монтажного провода.
-Радиатор, при необходимости.
Если необходимо получить максимальную мощность от источника питания, для этого необходимо подготовить соответствующий трансформатор, диоды и радиатор для микросхемы.
Шаг 2: Инструменты ….
Для изготовления блока необходимы инструменты для монтажа:
-Паяльник или паяльная станция
-Кусачки
-Монтажный пинцет
-Кусачки для зачистки проводов
-Устройство для отсоса припоя.
-Отвертка.
И другие инструменты, которые могут оказаться полезными.
Шаг 3: Схема и другие …



Для получения 5 вольтового стабилизированного питания, можно заменить стабилизатор LM7812 на LM7805.
Для увеличения нагрузочной способности более 0,5 ампер, понадобится радиатор для микросхемы, в противном случае он выйдет из строя от перегрева.
Однако, если необходимо получить несколько сотен миллиампер (менее, чем 500 мА) от источника, то можно обойтись без радиатора, нагрев будет незначительным.
Кроме того, в схему добавлен светодиод, чтобы визуально убедиться, что блок питания работает, но можно обойтись и без него.



Блок питания 12в 30а

Схема блока питания 12в 30А.
При применении одного стабилизатора 7812 в качестве регулятора напряжения и нескольких мощных транзисторов, данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер.
Пожалуй, самой дорогой деталью этой схемы является силовой понижающий трансформатор. Напряжение вторичной обмотки трансформатора должно быть на несколько вольт больше, чем стабилизированное напряжение 12в, чтобы обеспечить работу микросхемы. Необходимо иметь в виду, что не стоит стремиться к большей разнице между входным и выходным значением напряжения, так как при таком токе теплоотводящий радиатор выходных транзисторов значительно увеличивается в размерах.

В трансформаторной схеме применяемые диоды должны быть рассчитаны на большой максимальный прямой ток, примерно 100А. Через микросхему 7812 протекающий максимальный ток в схеме не составит больше 1А.
Шесть составных транзисторов Дарлингтона типа TIP2955 включенных параллельно, обеспечивают нагрузочный ток 30А (каждый транзистор рассчитан на ток 5А), такой большой ток требует и соответствующего размера радиатора, каждый транзистор пропускает через себя одну шестую часть тока нагрузки.
Для охлаждения радиатора можно применить небольшой вентилятор.
Проверка блока питания
При первом включении не рекомендуется подключать нагрузку. Проверяем работоспособность схемы: подсоединяем вольтметр к выходным клеммам и измеряем величину напряжения, оно должно составлять 12 вольт, или значение очень близко к нему. Далее подключаем нагрузочный резистор 100 Ом, мощностью рассеивания 3 Вт, или подобную нагрузку — типа лампы накаливания от автомобиля. При этом показание вольтметра не должно изменяться. Если на выходе отсутствует напряжение 12 вольт, отключите питание и проверьте правильность монтажа и исправность элементов.
Перед монтажом проверьте исправность силовых транзисторов, так как при пробитом транзисторе напряжение с выпрямителя прямиком попадает на выход схемы. Чтобы избежать этого, проверьте на короткое замыкание силовые транзисторы, для этого измерьте мультиметром по раздельности сопротивление между коллектором и эмиттером транзисторов. Эту проверку необходимо провести до монтажа их в схему.

Блок питания 3 — 24в

Схема блока питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт,  при токе максимальной нагрузки до 2А, если уменьшить токоограничительный резистор 0,3 ом, ток может быть увеличен до 3 ампер и более.
Транзисторы 2N3055 и 2N3053 устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должно быть не менее 3 Вт. Регулировка напряжения контролируется ОУ LM1558 или 1458. При использовании ОУ 1458 необходимо заменить элементы стабилизатора, подающие напряжение с вывода 8 на 3 ОУ с делителя на резисторах номиналом 5.1 K.
Максимальное постоянное напряжение для питания ОУ 1458 и 1558 36 В и 44 В соответственно. Силовой трансформатор должен выдавать напряжение, как минимум на 4 вольт больше, чем стабилизированное выходное напряжение. Силовой трансформатор в схеме имеет на выходе напряжение 25.2 вольт переменного тока с отводом посредине. При переключении обмоток выходное напряжение уменьшается до 15 вольт.

Схема блока питания на 1,5 в

Схема блока питания для получения напряжения 1,5 вольта, используется понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхема LM317.

Схема регулируемого блока питания от 1,5 до 12,5 в

Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольта до 12,5 вольт, в качестве регулирующего элемента применяется микросхема LM317. Ее необходимо установить на радиатор, на изолирующей прокладке для исключения замыкания на корпус.

Схема блока питания с фиксированным выходным напряжением

Схема блока питания с фиксированным выходным напряжением напряжением 5 вольт или 12 вольт. В качестве активного элемента применяется микросхема LM 7805, LM7812 она устанавливается на радиатор для охлаждения нагрева корпуса. Выбор трансформатора приведен слева на табличке. По аналогии можно выполнить блок питания и на другие выходные напряжения.

Схема блока питания мощностью 20 Ватт с защитой

Схема предназначена для небольшого трансивера самодельного изготовления, автор DL6GL. При разработке блока ставилась задача иметь КПД не менее 50%, напряжение питания номинальное 13,8V, максимум 15V, на ток нагрузки 2,7а.
По какой схеме: импульсный источник питания или линейный?
Импульсные блоки питания получается малогабаритный и кпд хороший, но неизвестно как поведет себя в критической ситуации, броски выходного напряжения …
Несмотря на недостатки выбрана схема линейного регулирования: достаточно объемный трансформатор, не высокий КПД, необходимо охлаждение и пр.
Применены детали от самодельного блока питания 1980-х годов: радиатор с двумя 2N3055. Не хватало еще только µA723/LM723-регулятор напряжения и несколько мелких деталей.
Регулятор напряжения напряжения собран на микросхеме µA723/LM723 в стандартная включении. Выходные транзисторы Т2, Т3 типа 2N3055 для охлаждения устанавливаются на радиаторы. При помощи потенциометра R1 устанавливается выходное напряжение в пределах 12-15V. При помощи переменного резистора R2 устанавливается максимальное падение напряжение на резисторе R7, которое составляет 0,7В (между контактами 2 и 3 микросхемы).
Для блока питания применяется тороидальный трансформатор (может быть любой по вашему усмотрению).
На микросхеме MC3423 собрана схема срабатывающая при превышении напряжения (выбросах) на выходе блока питания, регулировкой R3 выставляется порог срабатывания напряжения на ножке 2 с делителя R3/R8/R9 (2,6V опорное напряжение), с выхода 8 подается напряжение открывающее тиристор BT145, вызывающее короткое замыкание приводящее к срабатыванию предохранителя 6,3а.

Для подготовки блока питания к эксплуатации (предохранитель 6,3а пока не участвует) выставить выходное напряжение например, 12.0В. Нагрузите блок нагрузкой, для этого можно подключить галогенную лампу 12В/20W. R2 настройте, что бы падение напряжение было 0,7В (ток должен быть в пределах 3,8А 0,7=0,185Ωх3,8).
Настраиваем срабатывание защиты от перенапряжения, для этого плавно выставляем выходное напряжение 16В и регулируем R3 на срабатывание защиты. Далее выставляем выходное напряжение в норму и устанавливаем предохранитель (до этого ставили перемычку).
Описанный блок питания можно реконструировать для более мощных нагрузок, для этого установите более мощный трансформатор, дополнительно транзисторы, элементы обвязки, выпрямитель по своему усмотрению.

Самодельный блок питания на 3.3v

Если необходим мощный блок питания, на 3,3 вольта, то его можно изготовить, переделав старый блок питания от пк или используя выше приведенные схемы. К примеру, в схема блока питания на 1,5 в заменить резистор 47 ом большего номинала, или поставить для удобства потенциометр, отрегулировав на нужное напряжение.

Трансформаторный блок питания на КТ808

У многих радиолюбителей остались старые советские радиодетали, которые валяются без дела, но которые можно с успехом применить и они верой и правдой вам долго будут служить, одна из известных схем UA1ZH, которая гуляет по просторам интернета. Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдержат и кто из них надежнее?
У каждой стороны свои доводы, ну а вы можете достать детали и смастерить еще один несложный и надежный блок питания. Схема очень простая, защищена от перегрузки по току и при параллельном включении трех КТ808 может выдать ток 20А, у автора использовался такой блок при 7 параллельных транзисторов и отдавал в нагрузку 50А, при этом емкость конденсатора фильтра была 120 000 мкф, напряжение вторичной обмотки 19в. Необходимо учитывать, что контакты реле должны коммутировать такой большой ток.

При условии правильного монтажа, просадка выходного напряжения не превышает 0.1 вольта

Блок питания на 1000в, 2000в, 3000в

Если нам необходимо иметь источник постоянного напряжения на высокое напряжение для питания лампы выходного каскада передатчика, что для этого применить? В интернете имеется много различных схем блоков питания на 600в, 1000в, 2000в, 3000в.
Первое: на высокое напряжение используют схемы с трансформаторов как на одну фазу, так и на три фазы (если имеется в доме источник трехфазного напряжения).
Второе: для уменьшения габаритов и веса используют бестрансформаторную схему питания, непосредственно сеть 220 вольт с умножением напряжения. Самый большой недостаток этой схемы — отсутствует гальваническая развязка между сетью и нагрузкой, как выход подключают данный источник напряжения соблюдая фазу и ноль.

В схеме имеется повышающий анодный трансформатор Т1 (на нужную мощность, к примеру 2500 ВА, 2400В, ток 0,8 А ) и понижающий накальный трансформатор Т2 — ТН-46, ТН-36 и др. Для исключения бросков по току при включении и защите диодов при заряде конденсаторов, применяется включение через гасящие резисторы R21 и R22.
Диоды в высоковольтной цепи зашунтированы резисторами с целью равномерного распределения Uобр. Расчет номинала по формуле R(Ом)=PIVх500. С1-С20 для устранения белого шума и уменьшения импульсных перенапряжений. В качестве диодов можно использовать и мосты типа KBU-810 соединив их по указанной схеме и, соответственно, взяв нужное количество не забывая про шунтирование.
R23-R26 для разряда конденсаторов после отключения сети. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждые 1 вольт приходится 100 ом, но при высоком напряжении резисторы получаются достаточно большой мощности и здесь приходится лавировать, учитывая при этом, что напряжение холостого хода больше на 1,41.

Еще по теме

Трансформаторный блок питания 13,8 вольта 25 а для КВ трансивера своими руками.
Трансформаторный блок питания
Ремонт и доработка китайского блока питания для питания адаптера.
Доработка блока питания

Схемы блоков питания

Схемы. Самодельный блок питания на 1,5 вольта, 3 вольта, 5 вольт, 9 вольт, 12 вольт, 24 вольта. Стабилизатор 7812, 7805

Как получить 12 вольт из 220. Как получить напряжение 12 вольт

Как подключить трансформатор чтоб получить 12 v.

один трансформатор без гальванической развязки и сглаживающих высоковольтных конденсаторов ничего тебе не даст, только риск спалить все к чертям…. ток в бытовой сети 220 импульсный, а автомагнитола работает от постоянного на 12… чтобы избежать геморроя, лучше всего и безопасней запитать будет от БП обычного компа. . если что, бп уйдет в защиту и все цело останется…. желтая и черная жилы дают 12 вольт. . бу можно купить за 300-500 ре с рук, запускается без материнки просто перемыканием сигнального провода на землю. . и да, еще кое что. . в бытовой сети нет + и — там есть фаза и земля, это красный и черный провода, остальные 2 белых и 2 черных выходят с первичной и вторичной обмоток.. . тут целая наука, в рамках ответа не объяснить. . почитай инфу о том, что такое трансформатор, зачем нужен и как на нем строится блок питания с 220 переменного на 12 постоянного тока

если просто подключишь трансформатор то ничего хорошо не будет. Нужен полноценный блок питания, рекомендую использовать от старого компьютера, если всеж хочешь ручками поработать тогда «вызванивай» первичную обмотку и вторичную, сопротивление вторичной обмотки меньше, чем у первичной. Нагрузка подается на вторичную обмотку. Далее придется подготовить диодный мост и т. д В интернете полно информации на тему «как собрать простой блок питания на 12 вольт» — гугли.

На первом фото красный черный это 220 вольт . А с лева где три провода вон там ловите 12 вольт . Но вам еще нужен выпрямитель что бы получить напряжение постоянного тока . А так у вас просто 12 вольт переменный ток.

проще от компа взять 12 вольт, как сказал kh331kh331. жёлтый +, чёрный -. если отдельно валяющийся компутерный блок, то для его включения надо замнкуть зелёный, и чёрный на разъёме, который в маму втыкается.

Если Вы не в курсе, что «плюс минус на 12 вольт» — это постоянный ток, который получают из ~220v при помощи выпримителя (блока питания, адаптера — названия есть разные) — то, пожаплуйста, не подключайте сами никуда и ничего, потому что Вы приведете свою автомагнитолу в негодность со 100% гарантией. Определить коэффициент трансформации, имея в руках трансформатор без маркировки, возможно, подав на любую его обмотку невысокое переменное напряжение (скажем, ~6v) и измерив вольтметром переменного тока напряжение на остальных обмотках. Но Вам лучше и таких попыток не предпринимать — целее будете.

touch.otvet.mail.ru

Как получить напряжение 12 вольт

Для проверки работы отдельных блоков бытовых приборов домашнему мастеру может понадобиться напряжение 12 вольт как постоянного, так и переменного тока. Подробно разберем оба случая, но вначале необходимо рассмотреть еще одну величину электроэнергии — мощность, которая характеризует способность устройства надежно совершить работу.

Если мощности источника будет недостаточно, то он не выполнит задачу. К примеру, блок питания компьютера и аккумулятор автомобиля выдают 12 вольт. Токи нагрузки у компьютера редко превышают значения 20 ампер, а стартерный ток аккумулятора автомобиля больше 200 А.

Автомобильный аккумулятор обладает большим резервом мощности для задач компьютера, а вот блок питания ПК при таком же напряжении 12 вольт абсолютно не пригоден для раскрутки стартера, он просто сгорит.

Способы получения постоянного напряжения

Из гальванических элементов (батареек)

Промышленность выпускает круглые батарейки различных габаритов (зависят от мощности) с напряжением 1,5 вольта. Если взять 8 штук, то из них при последовательном подключении как раз получится 12 вольт.

Соединять между собой выводы батареек надо поочередно «плюсом» предыдущей к «минусу» последующей. Напряжение 12 вольт будет между первым и последним выводами, а промежуточные значения, например, 3, 6 или 9 вольт можно замерить на двух, четырех, шести батарейках.

Емкости элементов не должны отличаться, иначе мощность схемы будет уменьшена ослабленной батарейкой. Для таких устройств желательно применять все элементы однотипной серии с общей датой изготовления. Ток нагрузки от всех 8 батареек, собранных последовательно, соответствует величине, указанной для одного элемента.

Если возникнет необходимость подключения такой батареи к нагрузке, в два раза превышающей номинальную величину источника, то потребуется создать еще одну подобную конструкцию и обе батареи подключить параллельно, соединив между собой их однополярные выводы: «+» к «+», а «-» к «-».

Из малогабаритных акккумуляторов

Никель-кадмиевые аккумуляторы выпускаются с напряжением 1,2 вольта. Чтобы получить от них 12 вольт понадобится 10 элементов соединять последовательно, как в рассмотренной перед этим схеме.

По такому же принципу собирают батарею из никель-металл-гидридных АКБ.

Аккумуляторная батарея используется для более длительной работы, чем из обычных гальванических элементов: АКБ можно подзаряжать и перезаряжать многократно при необходимости.

От блоков питания, работающих на переменном токе

Многие бытовые приборы имеют встроенную электронику, которая питается от выпрямленного напряжения, получаемого в результате преобразования ≈220 вольт. Блоки питания компьютера, ноутбука как раз выдают 12 вольт выпрямленного и стабилизированного напряжения.

Достаточно подключиться к соответствующим клеммам выходного разъема и запитать блок питания, чтобы получить от него 12 вольт.

Аналогичным образом можно воспользоваться блоками питания старых радиоприемников, магнитофонов и устаревших телевизоров.

Кроме того, можно самостоятельно собрать блок питания для постоянного тока, выбрав для него подходящую схему. Наиболее распространенытрансформаторные устройства, преобразующие 220 вольт во вторичное напряжение, которое выпрямляется диодным мостом, сглаживается конденсатором и регулируется транзистором с помощью подстроечного резистора.

Схема простого зарядного устройства

Подобных схем можно найти много. В них удобно включать стабилизаторные устройства.

Способы получения переменного напряжения

Посредством трансформатора

Самым доступным методом считается применение понижающего трансформатора, который уже показан на предыдущей схеме. Промышленность уже давно выпускает такие устройства для различных целей.

Однако домашнему мастеру совсем не сложно сделать трансформатор для своих нужд из старых конструкций.

Для подключения трансформатора к сети 220 на первичную обмотку следует подавать питание через защиту, вполне можно обойтись проверенным предохранителем, хотя автоматический выключатель лучше подойдет для этих целей.

Вся схема вторичной нагрузки должна быть собрана заранее и проверена. Резерв мощности трансформатора около 30% позволит длительно его эксплуатировать без перегрева изоляции.

Другие методы

Технически возможно получить 12 вольт переменного тока от генератора, который приводится во вращение каким-либо двигателем или за счет преобразования постоянного тока инвертором. Однако эти способы более подходят для промышленных установок и отличаются сложной конструкцией. Поэтому в быту практически не используются.

www.pomoshelektrikam.ru

Как в домашних условиях получить источник тока в 12В?

Трансформатор+выпрямитель+конденсатор. +При необходимости стабилизатор. Если нужно постоянное напряжение. А для питания ламп постоянное напряжение не нужно и стабильность некритична, поэтому достаточно трансформатора. Можно купить на любом радиорынке или радиомагазине.

Нет я не мастер в этом деле.. . Но вам нужен специальный блок питания который понижает с 220 до 12 вольт!! ! Либо так сказать больше 12 вольт не пускает в питатель. На базаре узнайте где можно такой блок питания взять поинтересуйтесь! Удачки.

Приволоки старый мотоцикл с электрикой на 12 воль и запускай когда надо! Вообще-то есть выпрямители (зарядное устройство для 12-в аккумулятора) . Про мотоцикл я уже и думать забыл, а зарядное живёт и пользу приносит когда надо. Да, а лампы запараллель…

У меня дома есть трансформатор, к которому подключены лампочки на 12 вольт. Очень удобная вещь. Можно подключить и вентиляторы тракторные.

Если не надолго то можно воспользоваться тем что уже есть. Если у тебя не ноутбук, то в компе есть блок питания, на выходе из него много проводов. Найди синий и желтый. На синем напряжение -12V, на желтом +12V. Чёрные — масса. Зелёный провод отвечает за включение всего блока. В рабочем состоянии он должен быть замкнут на массу. Осторожнее с электричеством !

Если есть компьютер, которому 2-3 года или больше — снимаем боковую панель и ищем разъём с 4 контактами. На жёлтом будет +12 Вольт, на чёрном 0 Вольт. С них и получаем 12 Вольт!

touch.otvet.mail.ru

как получить напряжение 12вольт как от аккумулятора. Нужно для преобразователя напряжения 12/220В.

или я тупой, или вопрос….

а смысл? если нет АКБ нафиг морочится с преобразователем то?

Физику нужно было учить в школе, что-б такие вопросы не задавать.

Преобразователь обязятельно, а чтоб как от акомулятора нужен ещё и диодный мост (выпремитель тока).

Ну ты завернул. Сам то понял что спросил? Если тебе нужно в домашних условиях получить 12вольт, то от любого зарядника автомобильного аккумулятора. Но тогда теряется весь смысл. Делать из 220 -12,что бы потом из 12 через преобразователь сделать 220. Не ну если заняться нечем, то можно и так.

КАК= как…. да никак…. вы где и в каких условиях находитесь? что имеете в распоряжении? Если вы на вершине пика Коммунизма или в пустыне каракумы и у вас ничего нету это одно.. . если у вас есть например генератор от автомобиля и например велосипед то путем некоторых усилий можно с помощью велосипеда и генератора получить нужное вам электричество. … если вы в электрифицированном доме тогда проблему решаем путем построения выпрямителя ( трансформатор и диоды…. или преобразователь китайский220= >12)….и проч …и проч…

Кинь с клемм прямой мощный провод, тока жаль мне твой АКБ. У преобразователя потребление лом. Каждую неделю будешь заряжать.

нужно близко-близко наклониться к аккумулятору и шёпотом назвать фамилию (свою) и громко-громко крикнуть (чтоб испугался аккумулятор) -даааай напрууугу-он испугается и даст 12 вольт тебе

Сначала необходимо знать какая мощность вам необходима для питания аппаратуры на 220 вольт. Если это телевизор с потребляемой мощностью 50 ватт, то, во- первых, надо иметь преобразователь 12/220, который обеспечит необходимую мощность, и, во-вторых заряженный аккумулятор на 12 вольт, который будет обеспечивать ток в 5 ампер. Длительность работы вашего телевизора будет теперь полностью зависеть от ёмкости аккумулятора, который вы будете применять. Если вы примените аккумулятор, например, ёмкостью в 50 ампер-часов, то телевизор проработает непрерывно около 10 часов. После этого аккумулятор необходимо зарядить до его номинальной ёмкости. Если вы будете его заряжать током в 5 ампер, то аккумулятор зарядится до полной ёмкости приблизительно за 10 часов. Желаю успехов.

touch.otvet.mail.ru

Как сделать из 12 вольт 3.7 вольта. Как получить нестандартное напряжение. Повышающий преобразователь напряжения

Как получить нестандартное напряжение, которое не укладывается в диапазон стандартного?

Стандартное напряжение – это такое напряжение, которое очень часто используется в ваших электронных безделушках. Это напряжение в 1,5 Вольта, 3 Вольта, 5 Вольт, 9 Вольт, 12 Вольт, 24 Вольт и тд. Например, в ваш допотопный МР3 плеер вмещалась одна батарейка в 1,5 Вольта. На пульте дистанционного управления ТВ используются уже две батарейки по 1,5 Вольта, включенные последовательно, значит уже 3 Вольта. В USB разъеме самые крайние контакты с потенциалом в 5 Вольт. Наверное, у всех в детстве была Денди? Чтобы питать Денди нужно было подавать на нее напряжение в 9 Вольт. Ну 12 Вольт используется практически во всех автомобилях. 24 Вольта используется уже в основном в промышленности. Также для этого, условно говоря, стандартного ряда “заточены” различные потребители этого напряжения: лампочки, проигрыватели, и тд.

Но, увы, наш мир не идеален. Иногда просто ну очень надо получить напряжение не из стандартного ряда. Например, 9,6 Вольт. Ну ни так ни сяк… Да, здесь нас выручает Блок питания . Но опять же, если использовать готовый блок питания, то наряду с электронной безделушкой придется таскать и его. Как же решить этот вопрос? Итак, я Вам приведу три варианта:

Вариант №1

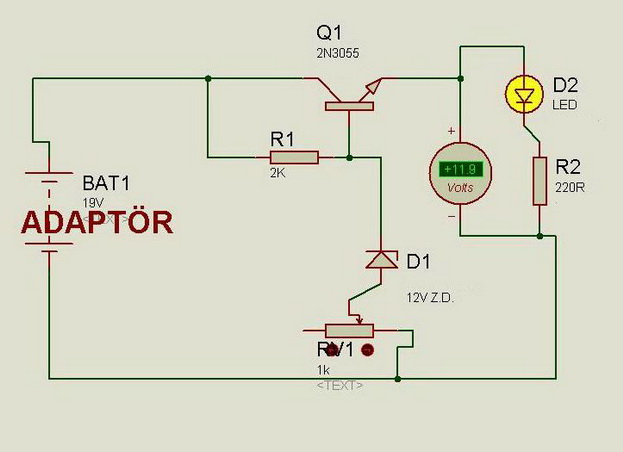

Сделать в схеме электронной безделушки регулятор напряжения вот по такой схеме (более подробно ):

Вариант №2

На Трехвыводных стабилизаторах напряжения построить стабильный источник нестандартного напряжения. Схемы в студию!

Что мы в результате видим? Видим стабилизатор напряжения и стабилитрон, подключенный к среднему выводу стабилизатора. ХХ – это две последние цифры, написанные на стабилизаторе. Там могут быть цифры 05, 09, 12 , 15, 18, 24. Может уже есть даже больше 24. Не знаю, врать не буду. Эти две последние цифры говорят нам о напряжении, которое будет выдавать стабилизатор по классической схеме включения:

Здесь стабилизатор 7805 выдает нам по такой схеме 5 Вольт на выходе. 7812 будет выдавать 12 Вольт, 7815 – 15 Вольт. Более подробно про стабилизаторы можно прочитать .

U стабилитрона – это напряжение стабилизации на стабилитроне. Если мы возьмем стабилитрон с напряжением стабилизации 3 Вольта и стабилизатор напряжение 7805, то на выходе получим 8 Вольт. 8 Вольт – уже нестандартный ряд напряжения;-). Получается, что подобрав нужный стабилизатор и нужный стабилитрон, можно с легкостью получить очень стабильное напряжение из нестандартного ряда напряжений;-).

Давайте все это рассмотрим на примере. Так как я просто замеряю напряжение на выводах стабилизатора, поэтому конденсаторы не использую. Если бы я питал нагрузку, тогда бы использовал и конденсаторы. Подопытным кроликом у нас является стабилизатор 7805. Подаем на вход этого стабилизатора 9 Вольт от балды:

Следовательно, на выходе будет 5 Вольт, все таки как-никак стабилизатор 7805.

Теперь берем стабилитрон на U стабилизации =2,4 Вольта и вставляем его по этой схеме, можно и без конденсаторов, все-таки делаем просто замеры напряжения.

Опа-на, 7,3 Вольта! 5+2,4 Вольта. Работает! Так как у меня стабилитроны не высокоточные (прецизионные), то и напряжение стабилитрона может чуточку различаться от паспортного (напряжение, заявленное производителем). Ну, я думаю, это не беда. 0,1 Вольт для нас погоды не сделают. Как я уже сказал, таким образом можно подобрать любое значение из ряда вон.

Вариант №3

Есть также другой подобный способ, но здесь используются диоды. Может быть Вам известно, что падение напряжение на прямом переходе кремниевого диода составляет 0,6-0,7 Вольт, а германиевого диода – 0,3-0,4 Вольта ? Именно этим свойством диода и воспользуемся;-).

Итак, схему в студию!

Собираем по схеме данную конструкцию. Нестабилизированное входное постоянное напряжение также и осталось 9 Вольт. Стабилизатор 7805.

Итак, что на выходе?

Почти 5.7 Вольт;-), что и требовалось доказать.

Если два диода соединять последовательно, то на каждом из них будет падать напряжение, следовательно, оно будет суммироваться:

На каждом кремниевом диоде падает по 0,7 Вольт, значит, 0,7+0,7=1,4 Вольта. Также и с германиевыми. Можно соединить и три, и четыре диода, тогда нужно суммировать напряжения на каждом. На практике более трех диодов не используют. Диоды можно ставить даже малой мощности, так как в этом случае ток через них все равно будет мал.

С помощью данного преобразователя напряжения можно получить 220 вольт от аккумуляторной батареи, напряжением 3.7 вольт. Схема не сложная и все детали доступы, этим преобразователям можно запитать энергосберегающую или светодиодную лампу. К сожалению более мощные приборы подключить не получится, так как преобразователь маломощный и больших нагрузок не выдержит.

Итак, для сборки преобразователя нам понадобится:

• Трансформатор от старого зарядного устройства для телефона.
• Транзистор 882P или его отечественные аналоги КТ815, КТ817.
• Диод IN5398, аналог КД226 или вообще любой другой рассчитанный на обратный ток до 10 вольт средней или большой мощности.
• Резистор (сопротивление) на 1 кОм.
• Макетная плата.

Еще естественно понадобится паяльник с припоем и флюсом, кусачки, провода и мульти метр (тестер). Можно конечно изготовить и печатную плату, но для схемы из нескольких деталей не стоит тратить время на разработку разводки дорожек их прорисовку и травление фольгированного текстолита или гетинакса. Проверяем трансформатор. Плата старого зарядного устройства.

Аккуратно выпаиваем трансформатор.

Дальше нам надо проверить трансформатор и найти выводы его обмоток. Берем мультиметр, переключаем его в режим омметра. По очереди проверяем все выводы, находим те которые парой «звонятся» и записываем их сопротивления.1. Первая 0,7 Ом.

2. Вторая 1,3 Ом.

3. Третья 6,2 Ом.

Та обмотка, у которой наибольшее сопротивление была первичной, на нее подавалось 220 В. В нашем устройстве она будет вторичной, то есть выходом. С остальных снималось пониженное напряжение. У нас они будут служить как первичная (та, которая с сопротивлением 0,7 ом) и часть генератора (с сопротивлением 1,3). Результаты замеров у разных трансформаторов могут отличаться, нужно ориентироваться на их соотношение между собой.

Схема устройства

Как видите она простейшая. Для удобства мы пометили сопротивления обмоток. Трансформатор не может преобразовывать постоянный ток. Поэтому на транзисторе и одной из его обмоток собран генератор. Он подает пульсирующее напряжение от входа (батареи) на первичную обмотку, напряжение около 220 вольт снимается с вторичной.

Собираем преобразователь

Берем макетную плату.

Устанавливаем трансформатор на нее. Выбираем резистор в 1 килоом. Вставляем его в отверстия платы, рядом с трансформатором. Загибаем выводы резистора так чтобы соединить их с соответствующими контактами трансформатора. Припаиваем его. Удобно при этом закрепить плату в каком ни будь зажиме, как на фото, чтобы не возникала проблема недостающей «третьей руки». Припаянный резистор. Лишнюю длину вывода обкусываем. Плата с обкусанными выводами резистора. Дальше берем транзистор. Устанавливаем его на плату с другой стороны трансформатора, так как на скриншоте (расположения деталей я подобрал так, чтобы было удобнее их соединять согласно принципиальной схеме). Изгибаем выводы транзистора. Припаиваем их. Установленный транзистор. Берем диод. Устанавливаем его на плату параллельно транзистору. Припаиваем. Наша схема готова.

Припаиваем провода для подключения постоянного напряжения (DC input). И провода для съема пульсирующего высокого напряжения (AC output).

Для удобства провода на 220 вольт берем с «крокодилами».

Наше устройство готово.

Тестируем преобразователь

Для того чтобы подать напряжение выбираем аккумулятор на 3-4 вольта. Хотя можно использовать и любой другой источник питания.

Припаиваем провода входа низкого напряжения к нему, соблюдая полярность. Замеряем напряжение на выходе нашего устройства. Получается 215 вольт.

Внимание. Не желательно прикасаться к деталям при подключенном питании. Это не столь опасно, если у вас нет проблем со здоровьем, особенно с сердцем (хотя две сотни вольт, но ток слабый), но неприятно «пощипать» может.Завершаем тестирование, подключив люминесцентную энергосберегающую лампу на 220 вольт. Благодаря «крокодилам» это несложно сделать без паяльника. Как видите, лампа горит.

Наше устройство готово.Совет.Увеличить мощность преобразователя можно установив транзистор на радиатор.Правда емкости аккумулятора хватит не на долго. Если вы собираетесь постоянно использовать преобразователь, то выберите более емкую батарею и сделайте для него корпус.

kavmaster.ru

Светодиод 3 вольта

Светодиоды разного цвета имеют свою рабочую зону напряжения. Если мы видим светодиод на 3 вольта, то он может давать белый, голубой или зеленый свет. Напрямую подключать его к источнику питания, который генерирует более 3 вольт нельзя.

Расчет сопротивления резистора

Чтобы понизить напряжение на светодиоде, в цепь перед ним последовательно включают резистор. Основная задача электрика или любителя будет заключаться в том, чтобы правильно подобрать сопротивление.

В этом нет особой сложности. Главное, знать электрические параметры светодиодной лампочки, вспомнить закон Ома и определение мощности тока.

R=Uна резисторе/Iсветодиода

Iсветодиода – это допустимый ток для светодиода. Он обязательно указывается в характеристиках прибора вместе с прямым падением напряжения. Нельзя, чтобы ток, проходящий по цепи, превысил допустимую величину. Это может вывести светодиодный прибор из строя.

Зачастую на готовых к использованию светодиодных приборах пишут мощность (Вт) и напряжение или ток. Но зная две из этих характеристик, всегда можно найти третью. Самые простые осветительные приборы потребляют мощность порядка 0,06 Вт.

При последовательном включении общее напряжение источника питания U складывается из Uна рез. и Uна светодиоде. Тогда Uна рез.=U-Uна светодиоде

Предположим, необходимо подключить светодиодную лампочку с прямым напряжением 3 вольта и током 20 мА к источнику питания 12 вольт. Получаем:

R=(12-3)/0,02=450 Ом.

Обычно, сопротивление берут с запасом. Для того ток умножают на коэффициент 0,75. Это равносильно умножению сопротивления на 1,33.

Следовательно, необходимо взять сопротивление 450*1,33=598,5=0,6 кОм или чуть больше.

Мощность резистора

Для определения мощности сопротивления применяется формула:

P=U²/ R= Iсветодиода*(U-Uна светодиоде)

В нашем случае: P=0,02*(12-3)=0,18 Вт

Такой мощности резисторы не выпускаются, поэтому необходимо брать ближайший к нему элемент с большим значением, а именно 0,25 ватта. Если у вас нет резистора мощность 0,25 Вт, то можно включить параллельно два сопротивления меньшей мощности.

Количество светодиодов в гирлянде

Аналогичным образом рассчитывается резистор, если в цепь последовательно включено несколько светодиодов на 3 вольта. В этом случае от общего напряжения вычитается сумма напряжений всех лампочек.

Все светодиоды для гирлянды из нескольких лампочек следует брать одинаковыми, чтобы через цепь проходил постоянный одинаковый ток.

Максимальное количество лампочек можно узнать, если разделить U сети на U одного светодиода и на коэффициент запаса 1,15.

N=12:3:1,15=3,48

К источнику в 12 вольт можно спокойно подключить 3 излучающих свет полупроводника с напряжением 3 вольта и получить яркое свечение каждого из них.

Мощность такой гирлянды довольно маленькая. В этом и заключается преимущество светодиодных лампочек. Даже большая гирлянда будет потреблять у вас минимум энергии. Этим с успехом пользуются дизайнеры, украшая интерьеры, делая подсветку мебели и техники.

На сегодняшний день выпускаются сверхяркие модели с напряжением 3 вольта и повышенным допустимым током. Мощность каждого из них достигает 1 Вт и более, и применение у таких моделей уже несколько иное. Светодиод, потребляющий 1-2 Вт, применяют в модулях для прожекторов, фонарей, фар и рабочего освещения помещений.

Примером может служить продукция компании CREE, которая предлагает светодиодные продукты мощностью 1 Вт, 3Вт и т. д. Они созданы по технологиям, которые открывают новые возможности в этой отрасли.

le-diod.ru

Модуль питания DC-DC, расширяющий возможности платы Arduino Pro mini.Я решил уменьшить габариты и стоимость своей домашней метеостанции на GY-BMP280-3.3 и Ds18b20.

Подумав, я пришел к выводу, что самой дорогой и объёмной частью метеостанции является плата Arduino Uno. Самым дешевым вариантом замены может стать плата Arduino Pro Mini. Плата Arduino Pro Mini производится в четырех вариантах. Для решения моей задачи подходит вариант с микроконтроллером Mega328P и напряжением питания 5 вольт. Но есть еще вариант на напряжение 3,3 вольта. Чем эти варианты отличаются? Давайте разберемся. Дело в том, что на платах Arduino Pro Mini устанавливается экономичный стабилизатор напряжения. Например такой, как MIC5205 c выходным напряжением 5 вольт. Эти 5 вольт подаются на вывод Vcc платы Arduino Pro Mini, поэтому и плата будет называться «плата Arduino Pro Mini с напряжением питания 5 вольт». А если вместо микросхемы MIC5205 будет поставлена другая микросхема с выходным напряжением 3,3 вольта, то плата будет называться «плата Arduino Pro Mini с напряжением питания 3,3 вольт»

Плата Arduino Pro Mini может получать энергию от внешнего нестабилизированного блока питания с напряжением до 12 вольт. Это питание должно подаваться на вывод RAW платы Arduino Pro Mini. Но, ознакомившись с даташитом (техническим документом) на микросхему MIC5205, я увидел, что диапазон питания, подаваемого на плату Arduino Pro Mini, может быть шире. Если, конечно, на плате стоит именно микросхема MIC5205.

Даташит на микросхема MIC5205:

Входное напряжение, подаваемое на микросхему MIC5205, может быть от 2,5 вольт до 16 вольт. При этом на выходе схемы стандартного включения должно быть напряжение около 5 вольт без заявленной точности в 1%. Если воспользоваться сведениями из даташита: VIN = VOUT + 1V to 16V (Vвходное = Vвыходное + 1V to 16V) и приняв Vвыходное за 5 вольт, мы получим то, что напряжение питания платы Arduino Pro Mini, подаваемое на вывод RAW, может быть от 6 вольт до 16 вольт при точности в 1%.

Даташит на микросхему MIC5205:Для питания платы GY-BMP280-3.3 для измерения барометрического давления и температуры я хочу применить модуль с микросхемой AMS1117-3.3. Микросхема AMS1117 — это линейный стабилизатор напряжения с малым падением напряжения.Фото модуль с микросхемой AMS1117-3.3:

Даташиты на микросхему AMS1117:Схема модуля с микросхемой AMS1117-3.3:
Я указал на схеме модуля с микросхемой AMS1117-3.3 входное напряжение от 6,5 вольт до 12 вольт, основывая это документацией на микросхему AMS1117.
Продавец указывает входное напряжение от 4,5 вольт до 7 вольт. Самое интересное, что другой продавец на Aliexpress.com указывает другой диапазон напряжений — от 4,2 вольт до 10 вольт.
В чем же дело? Я думаю, что производители впаивают во входные цепи конденсаторы с максимально допустимым напряжением меньшим, чем позволяют параметры микросхемы — 7 вольт, 10 вольт. И, может быть, даже ставят бракованные микросхемы с ограниченным диапазоном питающих напряжений. Что произойдет, если на купленную мной плату с микросхемой AMS1117-3.3, подать напряжение 12 вольт, я не знаю.Возможно для повышения надежности китайской платы с микросхемой AMS1117-3.3 надо будет поменять керамические конденсаторы на электролитические танталовые конденсаторы. Такую схему включения рекомендует производитель микросхем AMS1117А минский завод УП «Завод ТРАНЗИСТОР».
Даташит на микросхему AMS1117А:Удачных покупок!

Стоимость: ~23

Подробнее на Aliexpress

usamodelkina.ru

как сделать в авто с 12 вольт на 3 вольта?

погасить сопротивлением. Вначале переменным резистором, затем, замерив полученное, можно вставлять постоянное.

Схема электродвигатель-генератор.

Поставить стабилизатор на 3 вольта импортную кренку

Я бы просто спаял простейший стабилизатор напряжения: мощный проходной транзистор (например, КТ-805), стабилитрон (если не найдёте на нужное напряжение, то ставите любой другой, делитель и повторитель на транзисторе меньшей мощности) , резистор и парочка электролитических конденсаторов. (Вот типовая схема, электролитические конденсаторы не показаны) . А можно идти по другому пути: в компьютерных магазинах продают преобразователи, втыкаемые в гнездо прикуривателя, на выходе — различные напряжения, как больше, так и меньше 12 вольт (такие приборы используют, например, для питания нетбуков от бортсети) . Не знаю, правда, бывает ли на выходе 3 вольта.

touch.otvet.mail.ru

Делаем DC-DC преобразователь 12>3 Вольт своими руками

DC-DC преобразователь 12>3 Вольт, был создан для запитки маломощных плееров с питанием от двух пальчиковых батареек. Поскольку плееры были предназначены для работы в автомобиле, а бортовая сеть автомобиля доставляет 12 Вольт, то каким-то образом нужно было понизить напряжения до номинала 3-4 Вольт. Недолго думая, решил изготовить самый простой понижающий преобразователь, если представленное устройство вообще можно назвать преобразователем. Конструкция DC-DC преобразователя довольно проста и основана на явлении спада напряжения, которое проходит через кристалл полупроводникового диода.

При заведенном двигателе автомобиля, напряжение бортовой сети повышается до 14 Вольт, это тоже нужно принять во внимание.

Как известно, проходя через полупроводниковый диод, номинал постоянного напряжения спадает в районе 0,7 Вольт. Поэтому, чтобы получить нужный спад напряжения, были использованы 12 дешевых полупроводниковых диода серии IN4007. Это обычные выпрямительные диоды с током 1 Ампер и с обратным напряжением порядка 1000 Вольт, желательно использовать именно эти диоды, поскольку они являются самым доступным и дешевым вариантом. Ни в коем случае не стоит использовать диоды с барьером Шоттки, на них спад напряжения слишком мал, следовательно, для наших целей они не подходят.

После диодов желательно поставить конденсатор (электролит 100-470мкФ) для сглаживания пульсаций и помех.

Выходное напряжение нашего «DC-DC преобразователя» составляет 3,3-3,7 Вольт, выходной ток (максимальный) до 1 Ампер. В ходе работы диоды должны чуток перегреваться, но это вполне нормально.

Весь монтаж можно выполнить на обычной макетной плате или же навесным образом, но не стоит забывать, что вибрации могут разрушить места припоев, поэтому в случае использования навесного варианта, диоды желательно приклеить друг к другу с помощью термоклея.

Аналогичным способом можно понизить напряжение бортовой сети автомобиля до 5 Вольт, для зарядки портативной цифровой электроники — планшетных компьютеров, навигаторов, GPS приемников и мобильных телефонов.

Читайте так-же:

Преобразователь напряжения с 12 В на 220 В / 50 Гц

Повышающий преобразователь напряжения.

Питание цифрового фотоаппарата от внешнего аккумулятора

Автомобильное зарядное usb

acule.ru

Ремонт усилителя воспроизведена плейера иностранного производства часто бывает затруднителен из-за использования в нем низковольтной микросхемы, аналог которой найти очень трудно Поэтому приходится делать новую конструкцию на транзисторах или микросхемах отечественного производства, но в этом случае радиолюбитель испытывает определенные затруднения в выборе нужной схемы с низким значением напряжения источника питания. Для примера, при повторении схем, описанных в , необходимо использовать 53 радиодетали в варианте на микросхемах или 72 радиодетали при транзисторном исполнении. Оптимальнее применить упрощенную схему . У этой схемы очевидные преимущества — один активный элемент (микросхема К157УД2), малое количество используемых деталей, достаточно хорошие характеристики. Но есть один существенный и вроде бы непреодолимый для низковольтного плейера недостаток: высокое напряжение питания микросхемы (в данном усилителе 9В). Из создавшегося положения есть выход — использовать преобразователь первичного напряжения питания плейера, обычно 3 В, во вторичное, более высокое, от которого уже и питать усилитель. В таком варианте для конструкции потребуются всего 10 элементов для преобразователя и 21 для усилителя.

Разработанный вариант преобразователя питания усилителя воспроизведения плейера (питание коллекторного электродвигателя осуществляется непосредственно от источника тока) имеет следующие технические характеристики:

Выходное напряжение, В, при выходном токе 15 мА и входном напряжении 2-3 В……………..7 — 10

Коэффициент пульсаций вторичного напряжения, %, не более……………………………………………0,001

Частота преобразования, кГц……………………………………………………………………………………………100…200

КПД, %, не менее……………………………………………………………………… ………………………………………… 55

Габариты, мм…………………………………………………………………………………………………………………..14х10х10

Преобразователь напряжения построен по схеме двухтактного генератора (рис. 1), что позволило получить достаточно высокий КПД. Роль переключателей выполняют транзисторы VТ1 и VТ2, которые поочередно открываются и закрываются подобно транзисторам симметричного мультивибратора. Фазировка их работы осуществлена соответствующим включением коллекторных и базовых обмоток трансформатора Т1. Делитель напряжения R2R1 обеспечивает запуск преобразователя. При включении напряжения питания падение напряжение на резисторе R2 (порядка 0,7 В) плюсом приложено к базам транзисторов и открывает их. Вследствие разброса параметров транзисторов токи коллекторов (и токи в коллекторных обмотках трансформатора Т1) не могут быть совершенно одинаковыми, а увеличение тока в одном из плеч генератора приводит к появлению положительной обратной связи на базу данного транзистора и, как следствие, лавинообразному нарастанию тока до его насыщения. При уменьшении скорости нарастания тока в коллекторной обмотке противоЭДС создает положительную связь на базу транзистора другого плеча, ток коллектора в первом плече спадает и лавинообразно увеличивается в цепи коллектора и обмотке другого транзистора. Таким образом, в магни-топроводе трансформатора наводится переменный во времени магнитный поток, который будет создавать во вторичной обмотке (выводы 7-8) ЭДС. Диодный мост VD1 — VD4 переменное напряжение преобразует в пульсирующее, а его сглаживание осуществляется элементами цепи питания усилителя воспроизведения. В устройстве преобразователя конденсатор С1 повышает надежность процесса самовозбуждения.

В конструкции применены самые распространенные транзисторы КТ315, причем можно взять транзисторы с любым буквенным индексом и параметром h 21Э >50. Однако не следует выбирать транзисторы с слишком большим h 21Э, так как при этом падает экономичность устройства. Использование других транзисторов (кроме КТ373Г) нежелательно, так как напряжение насыщения перехода коллектор-эмиттер рекомендованных транзисторов составляет всего 0,4 В, и они обладают небольшими габаритами. Резисторы и конденсатор любые малогабаритные. Тарнсформатор выполнен на кольцевом магнитопроводе К7Х4Х2 из феррита марок 600НН, 400НН. Коллекторная обмотка намотана в два провода (диаметром 0,2 мм) и содержит 11 витков, а базовая (тоже в два провода диаметром 0,13 мм) имеет 17 витков. Вторичная (выходная) обмотка содержит 51 виток провода диаметром 0,13 мм. Намотка производится внавал проводом ПЭВ или ПЭЛ. Вместо диодов КД522Б можно использовать германиевые малогабаритные диоды, при соответствующем изменении числа витков трансформатора. Это даже приведет к повышению КПД преобразователя на 10-15 %. Если в преобразователе применить двухполупериод-ную схему выпрямления с выводом от средней точки вторичной обмотки, то это позволит уменьшить число диодов на два и дополнительно повысить КПД, так как последовательно с нагрузкой (усилителем) будет включен один выпрямляющий диод вместо двух. При этом необходимо произвести перерасчет преобразователя.

Монтаж преобразователя — любой, его детали можно расположить на одной плате с деталями усилителя или оформить в виде отдельного блока. В авторской конструкции был использован второй вариант (рис. 2). Детали преобразователя склеены между собой в объемную конструкцию, состоящую из трех слоев. Слой первый — конденсатор С1 и резисторы R1, R2. Второй — трансформатор и диодный мост, спаянный из VD1- VD4. Третий — транзисторы VТ1, VТ2, спаянные между собой выводами эмиттеров. Перед установкой транзисторов для уменьшения габаритов блока их следует сточить с боков до длины 7 мм. Выводы трансформатора припаяны прямо к выводам деталей. Остальные соединения сделаны тонкими проводниками. После этого следует припаять входные и выходные проводники и проверить работоспособность блока. При использовании исправных элементов и правильно выполненном монтаже конструкция сразу заработает. Если этого не произошло, то надо проверить правильность подключения обмоток трансформатора. После этого всю конструкцию следует залить эпоксидной смолой. Полностью изготовленный и проверенный на работоспособность блок помещают в коробочку из тонкой бумаги, предварительно в ней сделать отверстия для выводов и заполнить объем компаундом.

Как получить нестандартное напряжение, которое не укладывается в диапазон стандартного?

Стандартное напряжение – это такое напряжение, которое очень часто используется в ваших электронных безделушках. Это напряжение в 1,5 Вольта, 3 Вольта, 5 Вольт, 9 Вольт, 12 Вольт, 24 Вольт и тд. Например, в ваш допотопный МР3 плеер вмещалась одна батарейка в 1,5 Вольта. На пульте дистанционного управления ТВ используются уже две батарейки по 1,5 Вольта, включенные последовательно, значит уже 3 Вольта. В USB разъеме самые крайние контакты с потенциалом в 5 Вольт. Наверное, у всех в детстве была Денди? Чтобы питать Денди нужно было подавать на нее напряжение в 9 Вольт. Ну 12 Вольт используется практически во всех автомобилях. 24 Вольта используется уже в основном в промышленности. Также для этого, условно говоря, стандартного ряда “заточены” различные потребители этого напряжения: лампочки, проигрыватели, и тд.

Но, увы, наш мир не идеален. Иногда просто ну очень надо получить напряжение не из стандартного ряда. Например, 9,6 Вольт. Ну ни так ни сяк… Да, здесь нас выручает Блок питания . Но опять же, если использовать готовый блок питания, то наряду с электронной безделушкой придется таскать и его. Как же решить этот вопрос? Итак, я Вам приведу три варианта:

Вариант №1

Сделать в схеме электронной безделушки регулятор напряжения вот по такой схеме (более подробно ):

Вариант №2

На Трехвыводных стабилизаторах напряжения построить стабильный источник нестандартного напряжения. Схемы в студию!

Что мы в результате видим? Видим стабилизатор напряжения и стабилитрон, подключенный к среднему выводу стабилизатора. ХХ – это две последние цифры, написанные на стабилизаторе. Там могут быть цифры 05, 09, 12 , 15, 18, 24. Может уже есть даже больше 24. Не знаю, врать не буду. Эти две последние цифры говорят нам о напряжении, которое будет выдавать стабилизатор по классической схеме включения:

Здесь стабилизатор 7805 выдает нам по такой схеме 5 Вольт на выходе. 7812 будет выдавать 12 Вольт, 7815 – 15 Вольт. Более подробно про стабилизаторы можно прочитать .

U стабилитрона – это напряжение стабилизации на стабилитроне. Если мы возьмем стабилитрон с напряжением стабилизации 3 Вольта и стабилизатор напряжение 7805, то на выходе получим 8 Вольт. 8 Вольт – уже нестандартный ряд напряжения;-). Получается, что подобрав нужный стабилизатор и нужный стабилитрон, можно с легкостью получить очень стабильное напряжение из нестандартного ряда напряжений;-).

Давайте все это рассмотрим на примере. Так как я просто замеряю напряжение на выводах стабилизатора, поэтому конденсаторы не использую. Если бы я питал нагрузку, тогда бы использовал и конденсаторы. Подопытным кроликом у нас является стабилизатор 7805. Подаем на вход этого стабилизатора 9 Вольт от балды:

Следовательно, на выходе будет 5 Вольт, все таки как-никак стабилизатор 7805.

Теперь берем стабилитрон на U стабилизации =2,4 Вольта и вставляем его по этой схеме, можно и без конденсаторов, все-таки делаем просто замеры напряжения.

Опа-на, 7,3 Вольта! 5+2,4 Вольта. Работает! Так как у меня стабилитроны не высокоточные (прецизионные), то и напряжение стабилитрона может чуточку различаться от паспортного (напряжение, заявленное производителем). Ну, я думаю, это не беда. 0,1 Вольт для нас погоды не сделают. Как я уже сказал, таким образом можно подобрать любое значение из ряда вон.

Вариант №3

Есть также другой подобный способ, но здесь используются диоды. Может быть Вам известно, что падение напряжение на прямом переходе кремниевого диода составляет 0,6-0,7 Вольт, а германиевого диода – 0,3-0,4 Вольта ? Именно этим свойством диода и воспользуемся;-).

Итак, схему в студию!

Собираем по схеме данную конструкцию. Нестабилизированное входное постоянное напряжение также и осталось 9 Вольт. Стабилизатор 7805.

Итак, что на выходе?

Почти 5.7 Вольт;-), что и требовалось доказать.

Если два диода соединять последовательно, то на каждом из них будет падать напряжение, следовательно, оно будет суммироваться:

На каждом кремниевом диоде падает по 0,7 Вольт, значит, 0,7+0,7=1,4 Вольта. Также и с германиевыми. Можно соединить и три, и четыре диода, тогда нужно суммировать напряжения на каждом. На практике более трех диодов не используют. Диоды можно ставить даже малой мощности, так как в этом случае ток через них все равно будет мал.

DC-DC преобразователь 12>3 Вольт, был создан для запитки маломощных плееров с питанием от двух пальчиковых батареек. Поскольку плееры были предназначены для работы в автомобиле, а бортовая сеть автомобиля доставляет 12 Вольт, то каким-то образом нужно было понизить напряжения до номинала 3-4 Вольт.

При заведенном двигателе автомобиля, напряжение бортовой сети повышается до 14 Вольт, это тоже нужно принять во внимание.

Недолго думая, решил изготовить самый простой понижающий преобразователь, если представленное устройство вообще можно назвать преобразователем. Конструкция DC-DC преобразователя довольно проста и основана на явлении спада напряжения, которое проходит через кристалл полупроводникового диода. Как известно, проходя через полупроводниковый диод, номинал постоянного напряжения спадает в районе 0,7 Вольт. Поэтому, чтобы получить нужный спад напряжения, были использованы 12 дешевых полупроводниковых диода серии IN4007. Это обычные выпрямительные диоды с током 1 Ампер и с обратным напряжением порядка 1000 Вольт, желательно использовать именно эти диоды, поскольку они являются самым доступным и дешевым вариантом. Ни в коем случае не стоит использовать диоды с барьером Шоттки , на них спад напряжения слишком мал, следовательно, для наших целей они не подходят.

После диодов желательно поставить конденсатор (электролит 100-470мкФ) для сглаживания пульсаций и помех.

Выходное напряжение нашего «DC-DC преобразователя» составляет 3,3-3,7 Вольт, выходной ток (максимальный) до 1 Ампер. В ходе работы диоды должны чуток перегреваться, но это вполне нормально.

Весь монтаж можно выполнить на обычной макетной плате или же навесным образом, но не стоит забывать, что вибрации могут разрушить места припоев, поэтому в случае использования навесного варианта, диоды желательно приклеить друг к другу с помощью термоклея.

Аналогичным способом можно понизить напряжение бортовой сети автомобиля до 5 Вольт, для зарядки портативной цифровой электроники — планшетных компьютеров, навигаторов, GPS приемников и мобильных телефонов.

Стабилизаторы напряжения или как получить 3,3 вольта



Исходные данные:  мотор-редуктор рабочее напряжение у которого 5 Вольт при токе 1 А и микроконтроллер ESP-8266 с чувствительным на изменение рабочим напряжением питания 3,3 Вольт и с пиковым током до 600 миллиампер. Все это необходимо учесть и запитать от одной аккумуляторной литий-ионной батареи 18650 напряжением 2,8 -4,2 Вольт.

Собираем схему приведенную ниже:  аккумулятор литий-ионный 18650 напряжением 2,8 — 4,2 Вольт без внутренней схемы зарядного устройства  -> присоединяем  модуль на микросхеме TP4056 предназначенный для зарядки литий-ионных аккумуляторов с функцией ограничения разряда аккумулятора до 2,8 Вольт и защитой от короткого замыкания (не забываем что этот модуль запускается при включенном аккумуляторе и кратковременной подачи питания 5 Вольт на вход модуля от USB зарядного устройства, это позволяет не использовать выключатель питания, ток разряда в ждущем режиме не очень большой и при долгом не использования всего устройства оно само выключиться при падении напряжения на аккумуляторе ниже 2,8 Вольт)

К модулю TP4056  подключаем модуль на микросхеме  MT3608  — повышающий DC-DC (постоянного в постоянный ток) стабилизатор и преобразователь напряжения с 2,8 -4,2 Вольт аккумулятора до стабильных 5 Вольт 2 Ампера — питания мотор-редуктора.

Параллельно к выходу модуля MT3608 подключаем понижающий DC-DC стабилизатор-преобразователь на микросхеме MP1584 EN предназначенный для стабильного питания 3,3 Вольта 1 Ампер микропроцессора ESP8266.

Стабильная работа ESP8266 очень зависит от стабильности напряжения питания. Перед подключением последовательно модулей DC-DC стабилизаторов-преобразователей не забудьте настроить переменными сопротивлениями нужное напряжение, поставьте конденсатор параллельно клеммам мотор-редуктора что бы тот не создавал высокочастотных помех работе микропроцессору ESP8266.



Как видим из показаний мультиметра при присоединении мотор-редуктора напряжение питания микроконтроллера ESP8266 НЕ ИЗМЕНИЛОСЬ!



Небольшой обзор стабилизаторов напряжения и тока

Зачем нужен СТАБИЛИЗАТОР НАПРЯЖЕНИЯ. Как использовать стабилизаторы напряжения

Знакомство со стабилитронами, расчет параметрического стабилизатора; использование интегральных стабилизаторов; конструкция простого тестера стабилитронов и другое.AMS1117 Технический паспорт

Наименование	RT9013	Richtek технологии
Описание	Стабилизатор-преобразователь на нагрузку с током потребления 500мА, с малым падением напряжения, низким уровенем собственных шумов, сверхбыстродействующий, с защитой выхода по току и от короткого замыкания, CMOS LDO.
RT9013 PDF Технический паспорт (datasheet) :



*Описание MP1584EN

**Приобрести можно в магазине Your  Cee

MP2307N

*Приобрести можно в магазине Your  Cee

Наименование	LM2596	Во-первых компонентов Международной
Описание	Простой понижающий стабилизатор-преобразователь питания 3A с внутренней частотой 150 кГц
LM2596 Технический паспорт PDF (datasheet) :

Наименование	MC34063A	Крыло Шинг International Group
Описание	DC-DC управляемый преобразователь
MC34063A Технический паспорт PDF (datasheet) :
ОПИСАНИЕ MC34063A представляет собой монолитную схему управления , содержащую основные функции , необходимые для преобразователей постоянного тока в постоянный ток. ОСОБЕННОСТИ Работа от  0.3 Вольт до 40Вольт. Низкое потребление в режиме ожидания. Выходная защита по току до 1.5A. Регулируемая рабочая частота до 42kHz. Точность 2% от заданного значения.Применение: DC-DC преобразователь



Наименование	XL6009	XLSEMI
Описание	4A, 400kHz, входное напряжение 5~32V / выходное напряжение 5~35V, коммутируемый повышающий преобразователь DC / DC
XL6009 Технический паспорт PDF (datasheet) :
Готовый модуль повышающего преобразователя напряжения XL6009   Общее описание XL6009 является повышающим преобразователем постоянного в постоянный ток с широким диапазоном входного напряжением,  который способен генерировать положительное или отрицательное выходное напряжение. Повышающий DC / DC конвертер  XL6009 служит для поднятия напряжения. Используется при подаче питания к ESP8266, Arduino и других микроконтроллеров от аккумулятора или блока питания с низким напряжением. А также для питания подключенных сенсорных и исполнительных модулей  к ESP8266, Arduino и другим микроконтроллерам  работающих от напряжения  выше 3.3 Вольт прямо от источника питания самого контроллера.Характеристики: Входное напряжение 5~32V Выходное напряжение 5~35V Входной ток 4А (макс), 18мА без нагрузки Конверсионная эфективность более 94% Частота 400кГц Габариты 43x14x21мм Таблица характеристик при различных напряжениях: Входное, V Выходное, V сила тока, A мощность,Вт 5 12 0,8 9,6 7,4 12 1,5 18 12 15 2 30 12 16 2 32 12 18 1,6 28,8 12 19 1,5 28,5 12 24 1 24 3 12 0,4 4,8   Повышающий преобразователь напряжения XL6009 (Видео)

http://dwiglo.ru/mp2307dn-PDF.html

Китайские стабилизаторы для самоделкиных. Часть 1.

Китайские стабилизаторы для самоделкиных. Часть 2.

Китайские стабилизаторы для самоделкиных. Часть 3.





Как получить напряжение 12 Вольт от внешнего аккумулятора на 5 Вольт с поддержкой «быстрой зарядки»

 Как получить напряжение 9 или 12 Вольт от внешнего аккумулятора на 5 Вольт с поддержкой «быстрой зарядки»

 Лайфхак

---

Как получить напряжение 9 или 12 Вольт от внешнего аккумулятора (повербанка) на 5 Вольт с поддержкой «быстрой зарядки»

Оглавление
   1. Теория вопроса и сложный способ

   2. Простой способ

     Внешние аккумуляторы получили сейчас очень большое распространение и продаются буквально «на каждом углу».

Но есть проблема: подавляющее большинство из них рассчитаны на выходное напряжение 5 Вольт; а пользователю иногда бывает нужно и другое напряжение; довольно употребительно, например, напряжение в 12 Вольт. Таким напряжением питаются многие планшеты и малогабаритные ноутбуки.

Эта проблема — решаемая, если Ваш внешний аккумулятор поддерживает «быструю зарядку» на выходе.

Если же повербанк не поддерживает режим «быстрой зарядки» (не может повышать напряжение на выходе выше 5 В), то получить от него другое напряжение (в т.ч. 9 и 12 В) тоже можно с помощью внешних DC-DC преобразователей (обзор одного из таких преобразователей — здесь).

Но в варианте с DC-DC преобразователями есть две проблемы.

Во-первых, из-за относительно небольшой выходной мощности «обычных» повербанков (до 10 Вт) не удастся получить на выходе подключенного DC-DC преобразователя большого тока (для напряжения 12 В максимальный ток на выходе будет 0.6 — 0.7 А, и то не у всякого DC-DC преобразователя).

Во-вторых, из-за наличия двух последовательных DC-DC преобразований (одно — в повербанке, другое — во внешнем DC-DC преобразователе) КПД такой системы будет невысоким. Заряд аккумулятора в повербанке будет таять очень быстро!

В связи с этим вернёмся к основному варианту: использованию повербанков с поддержкой режима «быстрой зарядки».

Режим «быстрой зарядки» в источниках питания (в т.ч. и в повербанках) работает на основе того, что от смартфона на источник питания поступает команда поднятия выходного напряжения. Теоретически напряжение может быть поднято до 20 Вольт, но практически во внешних аккумуляторах выходное напряжение может достигать только 12 Вольт (возможны исключения).

Задача пользователя состоит только в том, чтобы каким-либо образом «подменить» команду, поступающую от смартфона, на команду, поступающую от пользователя.

Для этого можно использовать недорогие устройства, изготовляемые в братском Китае — тестеры для проверки аккумуляторов и эмуляторы режима «быстрой зарядки» с кнопочным управлением.

Тестер используется для контроля установки правильного напряжения, а эмулятор — для подачи команд на его установку. Если попытаться установить напряжение без тестера (т.е. без контроля), то возможны ошибки, из-за которых заряжаемое устройство может либо не заряжаться (если будет установлено напряжение ниже нормы), либо выйти из строя (если оно — выше нормы).

Так выглядит тестер (точнее - USB tester, так он называется на китайских интернет-площадках):

(кликнуть для увеличения)

При «боевом» включении он показывает ток, напряжение и прошедший через него заряд в миллиампер-часах. Последнее нам не нужно, поскольку представляет лишь академический интерес (но можно проверить реальную отдаваемую/закачиваемую ёмкость и, тем самым, честность производителей).

На устройстве находится единственная кнопка — «Reset»; с её помощью можно сбросить показания счетчика миллиампер-часов.

А так выглядит эмулятор «быстрой зарядки»:

Это устройство — сложнее и содержит целых три кнопки.

Левая кнопка («Mode») служит для установки одного из режимов «быстрой зарядки» - Quick Charge 2.0 QC2.0) или Quick Charge 3.0 (QC3.0). Как правило, достаточно режима QC2.0; да и не все повербанки поддерживают QC3.0.

Следующие две кнопки служат для повышения или понижения выходного напряжения. Осуществляется это изменение не самим эмулятором, а тем повербанком, к которому Вы его подключили. Эмулятор лишь формирует и передаёт команды.

Контроль успешного входа в режим «быстрой зарядки» осуществляется светодиодами в верхней строке. Правда, контроль этот — грубый, о точном значении напряжения он представления дать не может.

Если войти в режим «быстрой зарядки» с помощью кнопок на эмуляторе не удалось, то на нём останется светящимся только светодиод с обозначением «4-6.9V». Но иногда требуется терпение и несколько дополнительных попыток. Если Ваш повербанк не поддерживает «быстрой зарядки», то переключение в оный режим не произойдёт никогда (проверяйте наличие поддержки в документации или в обозначениях на корпусе повербанка).

Ещё одна очевидная деталь, которая нам потребуется, но которая может потребовать от нас дополнительных действий — это подходящий кабель для соединения выходного порта USB эмулятора с входным разъёмом питания того девайса, который Вы хотите запитать от повербанка.

Этот кабель может быть и в комплекте повербанка (либо в «явном» виде, либо в виде USB-кабеля с набором переходников), либо в продаже в торговых точках, либо нигде (так и оказалось в моём случае).

Тогда его можно изготовить самостоятельно («сколхозить») из частей подходящих, но ненужных кабелей:

На фото место соединения частей кабелей показано без изоляции только для наглядности, в жизни контакты должны быть обязательно заизолированы!

При изготовлении кабеля особое внимание надо обратить на соблюдение полярности, иначе можно что-нибудь сжечь. Да и для готовых «фирменных» кабелей проверить полярность не повредит.

Итак, теперь, когда у нас все материалы и принадлежности готовы, приступаем к исполнению плана.

Первым делом последовательно соединяем повербанк, USB tester и эмулятор «быстрой зарядки».

Если при подключении этой цепочки к повербанку он сам не включился, то принудительно включаем его кнопкой на нём:

После включения кнопками на эмуляторе устанавливаем напряжение 12V (или другое, какое Вам необходимо — например, 9V). Напряжение контролируем по показаниям USB-тестера.

После установки требуемого напряжения быстренько подключаем нагрузку (заряжаемое или просто эксплуатируемое устройство, если оно своего аккумулятора не имеет). Почему «быстренько»? Потому что все повербанки без нагрузки через некоторое время автоматически выключаются.

На следующем фото — вся система в сборе и в работе совместно с фоторамкой Samsung:

 В дополнение — еще несколько слов об особенностях аппаратуры.

Часто эмуляторы «быстрой зарядки» делаются с запоминанием последнего включенного режима. Если Ваш — именно такой, то после установки режима может не потребоваться далее использование USB-тестера для контроля напряжения.

Также без него можно будет обойтись и в том случае, если повербанк, действительно, окажется не в состоянии отдать свыше 12 Вольт на выходе. Тогда можно будет смело устанавливать кнопками на эмуляторе максимальное напряжение, оно и окажется равным 12 V.

Ещё один важный момент: должны совпадать типы технологии «быстрой зарядки» на повербанке и в примененном эмуляторе. Самая распространённая сейчас система - Qualcomm Quick Charge 2.0/3.0; на её основе и проводился описанный в этой статье эксперимент.

Но существуют и другие системы «быстрой зарядки», например, MediaTek Pump Express (MTK PE), и другие. К сожалению, все они не совместимы друг с другом (но существуют повербанки, поддерживающие несколько систем).

     Простой способ получения 9 В или 12 В от повербанка с поддержкой быстрой зарядки (дополнение к статье от 14 марта 2021 г.)

По многочисленным просьбам трудящихся, наши китайские товарищи освоили производство триггеров («приманок» для 9 и 12 В) с ползунковыми переключателями напряжения повербанка.

Здесь сразу устанавливается выбранное напряжение (9 или 12 Вольт), и в дальнейшем его контролировать не требуется. Но, на всякий случай, рекомендуется проконтролировать один раз при первом включении, чтобы убедиться, что на выходе действительно получается требуемое напряжение.

Выглядит эта «приманка» так (обзор):

Купить такую «приманку» (триггер QC3 / QC2) можно на Алиэкспресс здесь (есть это устройство и у многих других продавцов на Али). Цена с учётом доставки — около $4.3.

Теперь снова вернёмся к теории.

Важный вопрос: в чем смысл всей этой возни, если можно приобрести сразу повербанк с переключаемыми напряжениями или с напряжением 12 Вольт?

Во-первых, такие повербанки очень редко стали встречаться в продаже.

Во-вторых, если у Вас уже есть повербанк с поддержкой «быстрой зарядки» для Вашего телефона (что полезно, если телефон тоже её поддерживает), то Вы можете добавить к нему еще одну функцию. Заодно у Вас и тестер аккумуляторов появится (при выборе «сложного» метода). 🙂

Примечание: в эксперименте использовался повербанк Anker PowerCore Speed 10000 (обзор).

Где купить необходимое оборудование.

Сам повербанк с поддержкой быстрой зарядки можно купить как с помощью российских сервисов сравнения цен, например, Яндекс.Маркет (приведена ссылка на выбор повербанков с поддержкой быстрой зарядки), так и на Aliexpress (приведена ссылка на категорию повербанков с поддержкой быстрой зарядки, но описания всё равно надо читать внимательно).

Покупать просто в ближайшем магазине не рекомендуется — цены по разным торговым точкам могут отличаться очень сильно.

Использованный в статье USB-тестер марки Keweisi уже снят с производства, но эта фирма производит новые похожие модели, посмотреть и приобрести можно на AliExpress. Цена вопроса — около $3.1. При выборе обязательно проверьте в описании, что диапазон входных напряжений — не ниже, чем до 12 Вольт.

Более функционально (это уже для совмещения с углублённой проверкой аккумуляторов) другое устройство, но оно стоит дороже — около $5.

Использованный в статье эмулятор «быстрой зарядки» именуется «USB триггер QC2.0/3.0». Приобрести можно на китайской интернет-площадке  AliExpress, цена вопроса — около $4.7.



   Искренне Ваш,
   Доктор
   22 июля 2018 г.
Последнее изменение страницы 14.03.2021.



                Порекомендуйте эту страницу друзьям и одноклассникам

   В комментариях запрещены, как обычно, флуд, флейм и оффтопик.
  Также запрещено нарушать общепринятые нормы и правила поведения, в том числе размещать экстремистские призывы, оскорбления, клевету, нецензурные выражения, пропагандировать или одобрять противозаконные действия. Соблюдение законов — в Ваших же интересах!



При копировании (перепечатке) материалов ссылка на источник (сайт SmartPuls.ru) обязательна!

Преобразователь напряжения 5 Вольт 8 Ампер с четырьмя USB выходами. Технический обзор и тест преобразователя напряжения с USB

Решил заказать на пробу разных недорогих платок преобразователей и сегодня обзор первой из них. Собственно ничего необычного, обычный преобразователь, даже без QC, зато с выходной мощностью до 40 Ватт.

Я уже как-то писал, что заказываю для товарища разные полезные вещи, и выкладывал обзоры этих вещей. Но так как иногда обзоры задерживаются по ряду причин, то чтобы было удобнее, я решил попутно заказывать себе 1-2 штуки этих товаров просто для пробы, если они конечно мне интересны. Так было и в этот раз, заказ изначально был на 10 плат, я же заказал 10+1 для себя.

В описании заявлялось что это преобразователь напряжения, без гальванической развязки, со входным напряжением 8-35 Вольт и выходным 5 Вольт с током до 8 Ампер.
Платка компактная, если не учитывать разъемы, то примерно как спичечный коробок.

На сторону противоположную USB разъемам вынесен входной разъем и клеммник, на который разведены входные клеммы и выходные. Т.е. данный преобразователь можно использовать и без подключения к USB выходам, что иногда может быть полезно.

На второй стороне соответственно 4 USB гнезда, разделенные на две пары. Разъемы поначалу были очень тугими, но после 2- подключений пришли в норму.

Сверху находится пара транзисторов (преобразователь с синхронным выпрямлением) со стертой маркировкой, силовой дроссель, а также четыре конденсатора 220мкФ 35 Вольт.

Так как выходной ток уже довольно приличный, то дроссель намотан не обычным проводом, а медной шиной для повышения КПД и соответственно уменьшения нагрева.

Снизу все остальные компоненты, предохранитель, транзистор защиты от переполюсовки, контроллер, защитные супрессоры.

Схемотехника приятно порадовала, здесь помимо предохранителя есть нормальная защита от переполюсовки питания, реализованная не на диоде, а на полевом транзисторе, я уже как-то рассказывал принцип ее работы.
Также радует наличие керамических конденсаторов по линиям питания и два супрессора установленные параллельно выходу 5 Вольт, предназначенные для защиты нагрузки в случае пробоя силовых транзисторов. Конечно такая защита не дает 100% гарантии, но шанс выживаемости увеличивает.

По выходу стоят контроллеры, которые подбирают напряжение на линиях данных USB чтобы нагрузка могла взять максимальный ток. Это не QC, но тем не менее совместимость с различными потребителями становится выше. Тем более что QC в преобразователе с более чем одним выходом требует наличия соответствующего количества преобразователей.
Отмечу что параллельно силовым контактам USB разъемов также стоят керамические конденсаторы.

Но мало того, производитель для повышения надежности, а точнее — устойчивости к внешним воздействиям, покрыл плату резиноподобным компаундом, что встречается крайне редко.

Подключаем блок питания, при этом о наличии напряжения на выходе сигнализирует небольшой красный SMD светодиод, при необходимости можно заменить его на обычный, рядом есть соответствующие отверстия.

1. Выходное напряжение 5.28 Вольта, что немного превышает допуск по стандарту, составляющий 4.75-5.25 Вольта, но не сильно и думаю что не критично.
2. Поддерживается несколько режимов эмуляции. Но что любопытно, при первых тестах один выход стабильно отображал режим QC 5 Вольт, но когда я начал через время готовить обзор и повторил тесты, то больше такого не встречал…
3. При подключении телефона Самсунг ток заряда составлял 650мА, судя по всему «договориться» они не смогли.
4. Зато при попытке подключить китайский UMIdigi без проблем получил 2-2.18 Ампера, хотя мое привычное зарядное вообще не хочет его нормально заряжать.

Нагрузочный тест показал две вещи:
1. Хорошую стабилизацию напряжения, в диапазоне от нулевого тока до максимальной нагрузки напряжение падает всего на 60-70мВ. Нагрузка и измерение производилось на клеммнике, а не USB разъеме.
2. 8 Ампер это максимальный выходной ток, дальше срабатывает защита, причем иногда защита срабатывала и при меньшем токе, например при тех же 8 Ампер.

Для измерения уровня пульсаций использовался все тот же «стенд», правда в этот раз произошли некоторые изменения. Для уменьшения количества помех от измерительных приборов я питал нагрузку от трансформаторного БП.
Кроме того, так как ко мне едут две новые нагрузки, то в планах потом мою основную доработать, перенеся ее в другой корпус, установив там трансформаторный блок питания, а не импульсный и кроме того добавив гальваническую развязку интерфейса подключения к компьютеру. Данные доработки должны убрать образование возможных земляных петель.

А вот пульсации я бы не назвал маленькими, основные, которые сложнее погасить, составляют 180мВ в любом режиме. На осциллограммах нагрузка 0-33-66-100%
Есть пульсации в виде «иголок», которые легче гасить, но которые зависит от тока нагрузки и которые имеют заметно ольший размах.
Напряжение питания здесь 12 Вольт.

Тот же тест, те же режимы, но входное напряжение 24 Вольта.
Собственно ничего кроме размаха пульсаций «иголок» не изменилось. Я бы в качестве простой доработки рекомендовал увеличить емкость выходных конденсаторов.

Выше на фото видно, что земля щупа осциллографа подключена проводом, а не пружинкой, что дает некоторое искажение результатов теста. Но так как разница в данном случае не очень велика, то я ею пренебрег.
Входное напряжение 24 Вольта, ток нагрузки 8 Ампер, слева с проводом, справа с пружинкой.

Нагрев проверялся в трех режимах, с током нагрузки 2.5, 5.0 и 7.5 Ампера, первый тест был минут 10-15, дальше можно увидеть по таймингу тепловизора.
В общем 7.5 Ампера преобразователь держит уверенно, греется не очень сильно, но в компактную закрытую коробочку я бы не стал его ставить, так как возможен перегрев.

Измерение КПД. Попутно измерил ток потребления без нагрузки, при обоих вариантах входного напряжения он одинаков и составляет 40мА.
При входном напряжении 12 Вольт КПД лучше на малых токах нагрузки, при 24 Вольта на больших, собственно это видно на графике.

В качестве резюме могу сказать, что преобразователь очень понравился, единственное нарекание, которое я меня есть, это к уровню пульсаций, в остальном как по мне, то все отлично, как качество изготовления, так и наличие защит, стабильность выходного напряжения, схемотехника, особенно с учетом цены. На мой взгляд вещь весьма полезная для радиолюбителя.

На этом у меня все, надеюсь что обзор был полезен.

Преобразователь с 12 В на 5 В — 4 простых схемы для проектов

Прежде чем перейти к схеме преобразователя с 12 В на 5 В с использованием различных методов, позвольте взглянуть на потребность в источнике питания 5 В.

Для работы широкого спектра микросхем и контроллеров автоматизации требуется источник постоянного тока напряжением 5 В, при отсутствии источника питания 5 В нам может потребоваться получить его из существующего источника питания, и тогда вам на помощь приходит линейный преобразователь. Вот список всех возможных схем, но их применение отличается от схемы к схеме.Мы уже обсуждали схему преобразователя 9В в 5В ранее.

Эти схемы представляют собой базовые регуляторы напряжения, первая из которых представляет собой простой делитель напряжения на резисторах.
Все схемы имеют разную производительность. Схема делителя напряжения не рекомендуется для использования в сильноточных приложениях, поскольку она имеет низкий выходной ток и меньшую эффективность.

Преобразователь 12В в 5В с использованием делителя напряжения:

Вот схема преобразователя постоянного тока 12В в 5В для слаботочных приложений (<70 мА) , в основном для измерения эталонной ЭДС / напряжения и в схеме отвода небольшого тока, такой как Светодиодный индикатор.

Вы можете подключить два светодиода последовательно через резистор R2, получая вход от свинцово-кислотной батареи 12 В или адаптера 12 В в качестве входа.

Необходимые компоненты:

Одна батарея 12 В, резистор 1,8 кОм, резистор 1,3 кОм, соединительные провода.

Эта схема представляет собой схему делителя напряжения. Вы можете рассчитать его для требуемого «выходного напряжения» по следующей формуле:

Здесь Vout — это выходное напряжение, снимаемое на резисторе R2.Vin — понижающее входное напряжение. Выберите стандартное сопротивление резистора (более 1 кОм) любого сопротивления и решите другое. Затем выберите стандартное значение, ближайшее к полученному значению резистора.

Проверить лучшие схемы преобразователя 12 В в 6 В

Преобразователь 12 В в 5 В с использованием стабилитрона:

Схема, показанная ниже, предназначена для цепей среднего тока, она полезна для (1-70 мА) дренажной цепи среднего тока, например .светоизлучающие диодные индикаторы, схемы драйверов, низковольтные транзисторы и многое другое.

Вы можете использовать эту схему понижающего преобразователя 12 В в 5 В постоянного тока в сочетании с другой схемой на выходе стабилитрона (с батареей на 12 В в качестве входа). На стабилитроне получается примерно 5 В.

Важно:
Нагрузочный резистор или выходная цепь являются обязательными на выходе при внедрении или тестировании в цепи, чтобы предотвратить возгорание стабилитрона.

Необходимые компоненты:
Одна батарея 12 В, резистор 100 Ом (рекомендуется более высокое значение), стабилитрон 5,1 В (более 1 Вт), несколько соединительных проводов и паяльник для неразъемных соединений.

Рабочий:
Это очень распространенная схема стабилитрона в качестве схемы регулятора напряжения. Вы можете регулировать напряжение o / p в соответствии с приложением, меняя диод и резистор (Rs).

Пошаговый метод стабилизации напряжения:

Разработайте стабилизированный источник питания «Vout» для получения от нерегулируемого источника питания постоянного тока «Vs».Максимальная мощность стабилитрона P _Z указана в ваттах. Используя стабилитрон и рассчитайте по следующим формулам:

Максимальный ток, протекающий через стабилитрон.
Id = (Вт / напряжение)

Минимальное значение резистора серии R _S .
Rs = (Vs — Vz) / Iz

Ток нагрузки I _L , если резистор нагрузки 1 кОм подключен к стабилитрону.
I _L = V _Z / R _L

Ток стабилитрона I _Z при полной нагрузке.
Iz = Is — I _L

Где,
I _L = ток через нагрузку
Is = ток через резистор серии RS
Iz = ток через стабилитрон (проверьте таблицы или предположите 10-20 мА, если не указано)
Vo = V _R = Vz = напряжение стабилитрона = выходное напряжение
R _L = Нагрузочный резистор

LM7805 Преобразователь 12В в 5В:

Регулятор напряжения 12В — 5В постоянного тока также может быть реализован с LM7805 линейный преобразователь напряжения.Он используется от среднего тока (от 10 мА до 1 А) до сильноточных прикладных цепей.
Он поддерживает тот же выходной ток, что и на входе.

Важно:
Входной конденсатор и выходной конденсатор должны быть внешне подключены к IC 7805, эти конденсаторы действуют как редуктор пульсаций, если они присутствуют в источнике питания в соответствии с таблицей данных. Радиатор необходим, потому что падение напряжения в 7 вольт преобразуется в тепло через радиатор.

Если не установить радиатор, он может вывести из строя ИС, применяя его в сильноточных цепях, и остаться с поврежденной ИС. Напряжение источника должно быть более чем на 2,5 В, чем требуемое регулируемое выходное напряжение постоянного тока.

Необходимые компоненты:
Одна батарея 12 В / адаптер питания 12 В, конденсатор 10 мкФ, конденсатор 1 мкФ, микросхема LM7805, радиатор, несколько соединительных проводов и паяльник (для пайки).

Рабочий:

Для получения постоянного и нулевого выходного напряжения пульсаций используются ИС линейных регуляторов напряжения.Это интегральные схемы, предназначенные для линейного преобразования и регулирования напряжения, часто называемые ИС понижающего трансформатора. Давайте обсудим преобразователь постоянного тока 12В в 5В с использованием IC 7805.

Трансформатор IC 7805 является частью серии ИС преобразователей постоянного тока LM78xx. Это ИС линейного понижающего трансформатора. Цифры «xx » представляют значение регулируемого o / p в вольтах. IC7805 выдает 5 В постоянного тока в виде цифры ‘ xx ‘ , показывающей (05), что составляет 5 вольт.Выходной сигнал будет постоянным на уровне 5 вольт для всех значений на входе от 6,5 до 35 вольт. (см. техническое описание)

Номер контакта 1 — это клемма источника питания . Контакт № 2 — это клемма заземления . Контакт номер 3 — это клемма выходного напряжения .

Посмотрите это видео для справки: (входной конденсатор не используется, но рекомендуется), также значения конденсатора могут отличаться в зависимости от наличия и в зависимости от области применения)

LM317 Преобразователь 12 В в 5 В:

Преобразователь постоянного тока 12 В в 5 В также может быть реализован с помощью ИС регулятора напряжения LM317.Это очень полезно в приложениях со средним и высоким током (1 А и более). Он также используется в настольных компьютерах в качестве схем защиты от перенапряжения.
Эта схема также может выдавать такой же выходной ток, как и от нерегулируемого источника.

Как правило, LM317 представляет собой ИС переменного источника питания, который может обеспечивать переменное, но регулируемое выходное напряжение от 1,25 В до 37 В в зависимости от «Vref» (опорное напряжение), напряжения на контакте № 1 (Adjust), которое является опорным напряжением. снято с потенциометра.Прил. напряжение для регулировки. Ниже представлена ​​схема делителя напряжения с использованием LM317, которая дает фиксированное напряжение 5 В на выводе 2.

Важно:
Для работы рекомендуется подключить входной конденсатор Cin (а ​​также рекомендуется на выходе. ‘). Радиатор, как показано на рисунке ниже, должен быть там для рассеивания тепла (своего рода дополнительный i / p-потенциал).

Правильно подключенный радиатор является обязательным, иначе он может вывести из строя IC317. Входное напряжение должно быть 1.5 В или более, чем требуемое выходное напряжение.

Необходимые компоненты:
Одна батарея 12 В / источник питания 12 В, резистор 1,6 кОм, резистор 4,7 кОм, конденсатор 10 мкФ, конденсатор 1 мкФ, IC LM317, радиатор, некоторые соединительные провода, макетная плата, если выполняется экспериментально, и пайка утюг.

Рабочий:
LM317 — это ИС регулируемого регулятора напряжения, способная подавать ток более 1,0 А с широким диапазоном выходного напряжения от 1,25 В до 37 Вольт.Его регулировка немного лучше, чем у других микросхем фиксированного стабилизатора напряжения, таких как LM7805, 7806, 7808, 7810…

Формула для выходного напряжения преобразователя 12 В в 5 В, использующего LM317, написана выше. Это дает приблизительное значение «Vo», когда R2 и R1 выбраны так, чтобы удовлетворять формуле.

Ставьте любой std. значение любого резистора (рекомендуется более высокое значение резистора для уменьшения потерь мощности), затем подставьте значение требуемого выходного напряжения в данную формулу, чтобы найти значение другого резистора.

На изображении ниже показана ИС регулятора напряжения без радиатора и с радиатором. Иногда радиаторы продаются отдельно. Убедитесь, что радиатор правильно подсоединен с помощью токопроводящей пасты, применяемой для сильноточных приложений.

* Перед окончательным применением схемы преобразователя 12В в 5В в ваших проектах убедитесь, что выходное напряжение соответствует тому, для чего вы разработали. Значение тока, указанное в статье, приведено только для справки, поскольку значение тока изменяется в зависимости от импеданса цепи на выходе.

Снижение напряжения с помощью резисторов — Обмен электротехнического стека

Есть несколько способов получить 5 В от источника 12 В. У каждого есть свои преимущества и недостатки, поэтому я составил 5 основных схем, чтобы показать их плюсы и минусы.

• Цепь 1 — это простой последовательный резистор, точно такой же, как тот, о котором вам рассказывали «некоторые».

Работает, НО работает только при одном значении тока нагрузки и расходует большую часть подаваемой мощности.Если значение нагрузки изменится, изменится и напряжение, так как регулирования нет. Однако он выдержит короткое замыкание на выходе и защитит источник 12 В от короткого замыкания.

• Цепь 2 представляет собой последовательный стабилитрон (или вы можете использовать несколько обычных диодов, последовательно включенных для компенсации падения напряжения — скажем, 12 кремниевых диодов)

Работает, НО большая часть мощности рассеивается стабилитроном. Не очень эффективно! С другой стороны, это дает некоторую степень регулирования при изменении нагрузки.Однако, если вы закоротите выход, волшебный синий дым вырвется из стабилитрона … Такое короткое замыкание может также повредить источник 12 В после разрушения стабилитрона.

• Схема 3 представляет собой последовательный транзистор (или эмиттерный повторитель) — показан переходной транзистор, но аналогичная версия может быть построена с использованием полевого МОП-транзистора в качестве истокового повторителя.

Работает, НО большая часть мощности должна рассеиваться транзистором, и он не защищен от короткого замыкания.Как и в схеме 2, вы можете повредить источник 12 В. С другой стороны, регулирование будет улучшено (из-за эффекта усиления тока транзистора). Стабилитрон больше не должен принимать полный ток нагрузки, поэтому можно использовать стабилитрон с гораздо более дешевым / меньшим / меньшим энергопотреблением или другое устройство опорного напряжения. Эта схема на самом деле менее эффективна, чем схемы 1 и 2, потому что для стабилитрона и связанного с ним резистора требуется дополнительный ток.

• Контур 4 — трехконтактный регулятор (IN-COM-OUT).Это может быть выделенная ИС (например, 7805) или дискретная схема, построенная из операционных усилителей / транзисторов и т. Д.

Работает, НО устройство (или цепь) должно рассеивать больше мощности, чем подается на нагрузку. Это даже более неэффективно, чем схемы 1 и 2, потому что дополнительная электроника потребляет дополнительный ток. С другой стороны, он выдержит короткое замыкание и, следовательно, является усовершенствованием схем 2 и 3. Он также ограничивает максимальный ток, который может потребоваться в условиях короткого замыкания, защищая источник 12 В.

• Контур 5 представляет собой понижающий стабилизатор (импульсный регулятор постоянного / постоянного тока).

Это работает, НО выход может быть немного резким из-за высокочастотного характера переключения устройства. Однако он очень эффективен, поскольку использует накопленную энергию (в катушке индуктивности и конденсаторе) для преобразования напряжения. Имеет разумную регулировку напряжения и ограничение выходного тока. Он выдержит короткое замыкание и защитит аккумулятор.

Все эти 5 цепей работают (т.е. все они вырабатывают 5 В при нагрузке), и у всех есть свои плюсы и минусы. Некоторые работают лучше других с точки зрения защиты, регулирования и эффективности. Как и большинство инженерных проблем, это компромисс между простотой, стоимостью, эффективностью, надежностью и т. Д.

Что касается «постоянного тока» — у вас не может иметь фиксированное (постоянное) напряжение и постоянный ток с переменной нагрузкой . Приходится выбирать — постоянное напряжение ИЛИ постоянный ток.Если вы выберете постоянное напряжение, вы можете добавить некоторую форму цепи к ограничить максимальный ток до безопасного максимального значения — например, в схемах 4 и 5.

Преобразователь 12 В в 5 В | Понизить регулятор постоянного тока можно разными способами.

Если вы ищете источник питания 5 В постоянного тока для цифровой схемы. Но у вас есть источник 12В, аккумулятор. Я покажу вам понижающий стабилизатор преобразователя с 12 В на 5 В.

Во многом это зависит от имеющихся у вас деталей и другой пригодности.

Как выбрать преобразователь 5В

Мы должны использовать подходящую схему. Как? Экономия самая лучшая. Я использую эти рекомендации.

• Экономьте деньги — если он есть в моем магазине, это очень хорошо. Кроме того, сэкономьте время на покупке, а не на долгое ожидание.
• Простота сборки — простые и отработанные схемы всегда хорошо.
• Маленький размер — у некоторых проектов ограниченное пространство.

Сначала посмотрите на груз!

Предположим, что нагрузка потребляет ток около 30 мА. Вы должны использовать преобразователь 5 В на 60 мА.Для этого случая достаточно. Когда ток небольшой, его легко построить. Кроме того, экономьте энергию.

Не следует использовать большую цепь источника тока 1А. Это похоже на езду на слоне, чтобы поймать кузнечика. Что расточительно и ненужно.

Например, схемы

• Токовый выход на 3 А — если у вас есть нагрузка, которая использует ток более 2 А. Например, цифровая камера, GPS, Raspberry Pi, Arduino и другие.
• Ниже 50 мА — малая цепь, например, цифровая CMOS
• Как преобразовать 12 В постоянного тока в 5 В постоянного тока 1 А
• Схема преобразователя 12 В в 5 В 2 А

Стабилитрон 5 В — ниже 50 мА

Некоторые схемы потребляют ток от 20 мА до 50 мА (0.05A) только. Можно схему стабилизатора напряжения на стабилитроне.

Стабилитрон поддерживает фиксированное напряжение 5 В. Ему нужен резистор, чтобы ограничить ток и нагрузку.

Как рассчитать прибор

Запитать его от источника 12 В. Вы снова смотрите на схему. Есть три тока.

• IZ = Максимальный ток стабилитрона
• IR = Ток через R1
• IL = Максимальный ток нагрузки

IR всегда постоянен.Даже IL изменится с 0 мА до запланированного максимального значения (50 мА). IZ нужно изменить, чтобы напряжение на выходе оставалось 5В.

Во-первых, используйте стабилитрон 5 В, потому что нам нужно 5 В, VZ. Тогда IR составляет около 50 мА.

R1 = (Vin — VZ) / IR
= (12 В — 5 В) / 50 мА
= 140 Ом
или около 150 Ом .

PR — Мощность R1.
PR = VR x IR
= 7V x 50mA
= 0,35 Вт или 0,5 Вт.

Но мы забываем, мощность стабилитрона, PZ
PZ = VZ x IZ
Примечание: IZ составляет около IR, 50 мА.

PZ = 5 В x 50 мА
PZ = 0,25 Вт
Итак, мы используем стабилитрон 5 В 0,5 Вт .

Кроме того, C1 — это конденсатор фильтра для сглаживания постоянного напряжения.

100mA 5V схема преобразователя

В цифровых схемах, которые состоят из множества частей. Они могут использовать ток более 100 мА, но ниже 300 мА.

Мы можем использовать много схем. В предыдущей схеме он имеет слабый ток. Если хочешь 100мА. Вам нужно использовать стабилитрон с низким сопротивлением (R1) и большей мощностью.

Это лучшая идея.Если добавить в схему транзистор. Это увеличит более высокий ток больше. Но выходное напряжение составляет всего 4,4 В. Из-за некоторого падения напряжения на BE транзистора Q1 0,6В.

Нужно поменять стабилитрон 5,6В. Если у тебя его нет. Вы можете добавить диод и стабилитрон последовательно. Вы можете получить их как стабилитрон на 5,6 В.

Так как транзистор хорош для увеличения тока. Итак, мы можем изменить R1 на 1 кОм, как показано на схеме ниже. Для уменьшения тока смещения стабилитрон и база Q1.

200 мА, регулятор напряжения 5 В

Регулятор напряжения серии транзисторов 5 В

Если вы используете 2N2222 вместо BC548. Он может использовать 200 мА при нагрузке . Поскольку 2N2222 имеет токоприемник (Ic) около 0,8А в таблице данных. Но на практике он может использовать максимум 0,5 А.

500 мА, регулятор 5 В от 12 В

500 мА, транзистор 5 В и стабилизатор напряжения Зенера

Если вам необходимо использовать нагрузку от 300 мА до 500 мА. Следует сменить транзистор на BD139.

Он имеет Ic около 2 А макс. Но я могу получить только около 0,5А. Пока работает. Может быть тепло. Так часто лучше работать с радиатором.

Конденсаторы C1, C2 используются для уменьшения пульсаций на выходе. А C3 уменьшит скачок напряжения.

Как преобразовать 12 В постоянного тока в 5 В постоянного тока 1A

Многие друзья хотят преобразовать 12 В постоянного тока в 5 В постоянного тока при 1 А. Это популярный тариф в большинстве схем.

У меня есть два варианта на выбор. Это зависит от пригодности ваших деталей и времени.

Первый, 5V 1A транзисторный регулятор . Он аналогичен приведенным выше схемам.

Я использую силовой транзистор TIP41. Потому что он может получить максимум 4А в спецификации. Но при реальном использовании он может дать мне максимум около 2А. Кроме того, его корпус выполнен из TO-220, поэтому его легко использовать с радиаторами любого размера.

Раньше мне нравилась эта схема. Если у меня есть все комплектующие в моем магазине. Я сделаю это первым.

Но в последнее время мне нравится использовать этот компонент, Регулятор 7805.

Second, 7805 Регулятор популярный .

Это так просто, быстрее, чем другие. Потому что его корпус такой же, как у TIP41, без стабилитрона и резистора смещения.

Преобразователь 12 В в 5 В 1A с использованием 7805

Кроме того, он имеет низкий уровень пульсаций на выходе около 10 мВ, с электролитическими конденсаторами (C1, C4) на входе и выходе. И оба фильтрующих конденсатора, C2, C3, для уменьшения всплесков напряжения.

Примечание : 7805 распиновка

Так как это линейный регулятор. Так что пока работает. Напряжение на входе и выходе IC1 составляет около 7 В.

При полной нагрузке ток 1А. Таким образом, выходная мощность составляет около 7 Вт. Жарко. Надо установить его на достаточном количестве радиатора.

Преобразователь 12 В в 5 В, выход 1,5 А

Иногда нам нужен выходной ток около 1,5 А. У нас есть 3 способа сделать это.

• Подключение 7805 параллельно
• Аккумулятор 12 В к преобразователю постоянного тока 5 В 1,5 А
• Транзистор более высокого тока для регулятора 7805
• Транзистор 2 А Регулятор

Подключение 7805 параллельно

Если мы подключим 7805 параллельно.Это делает более высокий ток больше. Это подходит для тех, кто поддерживает или не имеет силовых транзисторов.

Но долго не годится. Можешь попробовать!
Оба IC-7805 должны быть абсолютно одинаковыми.

Аккумулятор 12 В на преобразователь постоянного тока 5 В 1,5 А

Если нам нужно использовать регулятор напряжения от 12 В до 5 В. Это схема регулятора постоянного тока 5 В 1500 мА.

Это простая схема с использованием IC-7805, фиксированного стабилизатора 5 вольт и силового транзистора TIP41-NPN для увеличения тока до 2А.

Пример эксперимента

Я использую источник питания 7805 с аккумулятором 12 В. Для уменьшения постоянного напряжения на 5 вольт.

Пробую использовать в нагрузке резисторы 4,7 Ом 5Вт. В качестве принципов он будет использовать ток около 5 В / 4,7 Ом = 1 А.

Я измеряю ток около 0,7 А и падение напряжения 4,9 В, но его можно использовать. Как показано на рисунке 1

Тестирование чистого IC-7805 с током не более 1 А.

Требуется транзистор для увеличения выходного тока.

Использую транзистор TIP41. В принципе может подавать ток около 2А. Которого достаточно использовать.

На принципиальной схеме.

Схема простейшего регулятора 5 В, 1,5 А

Затем я тестирую схему примерно с нагрузкой, резистором 2,4 Ом. Затем измерьте ток примерно 1,3 А, а падение напряжения составит 4,9 В. Его можно использовать как захотим.

Рисунок 3 Испытания с сильноточной нагрузкой.

Продолжайте читать: Четыре небольших 5-вольтовых схемы регулятора постоянного тока »

Я подавал напряжение на диод-1N4007, чтобы компенсировать потерю транзистора между контактом BE.

Мы вставляем светодиод 1 для индикации включения питания этой цепи, а последовательный резистор R1 используется для ограничения тока до безопасного значения.

C1, C3 — конденсаторы с фильтром для сглаживания входной и выходной последовательности постоянного тока.
C2, C4 — искровой ток шумового фильтра.

Во время работы Q1 будет очень жарко, поэтому мы должны установить его с большим радиатором.

Примечание: Имеет минусы. Если это короткое замыкание. IC-7805 может быть поврежден.

Транзистор более высокого тока для регулятора 7805

Если вы хотите, чтобы ток был больше 1 А, используйте 7805 в более чем двух схемах, указанных выше.
Требуется помощь от силового транзистора PNP со схемой ниже.

Принципиальная схема преобразователя с 12 В на 5 В 2a

Сильный ток будет протекать через силовой транзистор Q1, TIP42. В то время как 7805 получает более низкий ток. Потому что R1 снижает этот ток.

Таким образом, 7805 поддерживает фиксированное регулируемое напряжение, только 5 В. Хорошо работает без радиатора.

Пока Q1 работает. Это так жарко. Нам нужно установить его с достаточным радиатором.

Если есть готовые запчасти.Этой схемой можно пользоваться долгое время.

Тогда, если вам нужен ток 3А. Просто используйте MJ2955 вместо TIP42.

Хотя эту схему можно хорошо использовать. Но минусы все же есть.
При коротком замыкании силовой транзистор может быть поврежден.

Посмотрите на ниже.

Преобразователь 12В в 5В 5А

Если требуется выход 5В 5А. Вы можете изменить предыдущую схему. Используйте TIP2955 вместо TIP42.

Может пропускать ток до 5А.

Или, если у вас есть другой, TIP42.Можно добавить параллельно. Выходной ток тоже будет до 5А.

Токовый выход 3А, преобразователь 5В

Это преобразователь 12В в 5В понижающий регулятор при нагрузке 3А.

Понижающий преобразователь с 12 В на 5 В Регулятор

Цифровая камера также может снимать фотографии и видео. Но у него есть недостаток — долго не разряжается аккумулятор. При использовании на открытом воздухе. Нам приходилось часто подзаряжать аккумулятор. Это пустая трата времени.

При покупке дополнительных запасных аккумуляторов.Стоит дорого и все равно часто менять как то же самое.

На его боковой стороне находится разъем для подключения адаптера постоянного тока 5В, ток 2А. Если доработать свинцово-кислотный аккумулятор на 12В, чтобы снизить напряжение до 5 вольт. Это хорошая идея.

Потому что этот аккумулятор дешевле и долго используется. Например, аккумулятор 12В на 10Ач можно взять фотоаппарат на 5 часов.

Как это работает

У нас есть много способов сделать это. Но я покажу вам эту схему ниже. Мне нравится линейная схема, чем схема с переключением режимов.

В схеме много компонентов. Как указано выше, эта схема может питать ток до 3 А с увеличивающимся током Q3-MJ2955. Кроме того, в нем много интересных деталей.

При перегрузке или коротком замыкании нагрузки. Тогда напряжение на R2 составляет около 0,6 В. Итак, Q2 получает напряжение смещения, он работает. После этого VBE Q3 становится низким, Q3 работает ниже до остановки.

Пока Q1 работает для подключения тока через LED1. Это указывает на перегрузку.

Список компонентов регулятора напряжения от 12 В до 5 В

IC1: LM7805, регулятор постоянного тока 5 В IC
Q1: BC558, 0.Транзистор 4A 40V
Q2: BD140, 1,5A 30V PNP-транзистор
Q3: MJ2955 или TIP2955, 4A 50V PNP-транзистор
C1: 4700uF 25V, электролитический
LED1: светодиод любого цвета
Resistors R
: 330 Ом 0,25 Вт
R2: 0,22 Ом 5 ​​Вт
R3: 470 Ом 0,5 Вт
R4: 47 Ом 1 Вт
R5: 18 Ом 1 Вт
Радиатор, провода и т. Д.

Приложение

У меня старый GPS Обычно я использую его в машине. Нам нужна схема преобразователя постоянного тока в постоянный, которая может снизить напряжение с 12 В до 5 В при токе более 2 А.
Какая принципиальная схема может это сделать?

Мне нравится, что нужно покупать некоторые детали, так как они есть у меня в магазинах.

Как показано на рисунке 2, я собираю их на универсальной плате

Также Смотрите другие в более простой схеме . Регулятор 3A 5V с использованием LM350

Простая защита от перенапряжения 5V

Обычно вы можете использовать вышеуказанную схему. Потому что это просто и недорого.

Вы просто добавляете предохранитель F1 для защиты от перегрузки более 2А. Также, если в цепи запитывается высокое напряжение более 5,1 В. У него слишком много токов через ZD1 и D1 в качестве сверхтока. Так что предохранитель внезапно сгорит.

Преобразователь 12 В в 5 В на 2 А с использованием 7805 и транзистор с защитой от перенапряжения

Источник питания 5 В 2 А с использованием 78S05

Другой способ, мой друг хочет схему источника питания 5 В 2 А . Чтобы модель была простой, используйте немного оборудования, строите легко.

Затем я выбрал для него эту схему.

Почему? В нем используется опорное оборудование, положительный стабилизатор напряжения 5В, / 2А в ТО220, 78S05. И мало деталей, видимых в схеме, качественная и малошумная.

Схема будет работать без дополнительных компонентов, но для защиты от обратной полярности на входе предусмотрен диод 1N5402, дополнительное сглаживание обеспечивается C1-220uF 50V.

Выходной каскад включает C2-47uF 25V для дополнительной фильтрации.

Также адаптер 5 В постоянного тока

1. Микропроцессорный регулятор постоянного тока 5 В 3 А от LM323K
2. Импульсный источник питания 5 В 3 А от LM2576
3. LM2673 -5 В 3 А Регулятор напряжения 902 902
4. Регулятор напряжения питания
6. Регулятор напряжения
8. 5A с 7812 и LM723

---

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Повышающий преобразователь постоянного тока с 5 В на 12 В

Повышающий DC-DC преобразователь основан на LM2577-ADJ IC, этот проект обеспечивает выход 12 В с использованием входа 5 В, максимальная выходная нагрузка 800 мА.LM2577 — это монолитные интегральные схемы, которые обеспечивают все функции питания и управления для повышающих (повышающих), обратных и прямых импульсных регуляторов преобразователя. Устройство доступно в трех вариантах выходного напряжения: 12В, 15В и регулируемое.

Для этих регуляторов требуется минимальное количество внешних компонентов, они экономичны и просты в использовании. В этом техническом паспорте перечислено семейство стандартных катушек индуктивности и обратных трансформаторов, предназначенных для работы с этими импульсными регуляторами.На микросхеме находится переключатель NPN 3,0 А и связанная с ним схема защиты, состоящая из ограничения тока и температуры, а также блокировки при пониженном напряжении. Другие функции включают в себя генератор с фиксированной частотой 52 кГц, который не требует внешних компонентов, режим плавного пуска для уменьшения пускового тока во время запуска и управление режимом тока для улучшенного подавления переходных процессов входного напряжения и выходной нагрузки.

Характеристики

• Требуется несколько внешних компонентов
• Вход 5 В постоянного тока
• Выход 12 В постоянного тока
• Выходная нагрузка 800 мА
• Работа в токовом режиме для улучшения переходных характеристик, стабилизации линии и ограничения тока
• Внутренний осциллятор, 52 кГц
• Функция плавного пуска снижает пусковой ток при запуске
• Выходной переключатель защищен ограничением по току, блокировкой при пониженном напряжении и тепловым отключением
• Размеры печатной платы: 45.72 x 34.29 мм

Проект основан на LM2577-ADJ IC для гибкости получения других выходных напряжений путем изменения номинала резисторов обратной связи R2 и R3

Формула выходного напряжения В Out = 1,23 В (1 + R2 / R3) (Дополнительную информацию о величине индуктивности, конденсаторе, резисторах обратной связи, выходном токе и напряжении см. В листе данных)

Схема

Как это работает

LM2577 включает и выключает свой выход с частотой 52 кГц, и это создает энергию в катушке индуктивности L1.

Когда переключатель NPN включается, ток в катушке индуктивности увеличивается со скоростью vin / L1, сохраняя ток в катушке индуктивности. Когда переключатель выключается, нижний конец катушки индуктивности летит над Vin, разряжая свой ток через диод в выходной конденсатор со скоростью (Vout-Vin) / L1. Таким образом, энергия, запасенная в

Катушка индуктивности

во время включения переводится на выход во время выключения. Выходное напряжение регулируется количеством передаваемой энергии, которое, в свою очередь, регулируется путем модуляции пикового тока индуктора.Это делается путем подачи части выходного напряжения обратно на усилитель ошибки, который усиливает разницу между напряжением обратной связи и опорным напряжением 1,23 В. Выходное напряжение усилителя ошибки сравнивается с напряжением, пропорциональным току переключения (т. Е. Току индуктора во время включения).

Компаратор завершает время включения, когда два напряжения равны, тем самым управляя пиковым током переключения для поддержания постоянного выходного напряжения.

Список деталей

Видео

LM2577 Лист данных

lm2577

Эффективное преобразование 12 В постоянного тока в 5 В для маломощной электроники, оценка шести модулей

В настоящее время я работаю над проектом Arduino, устанавливаемым на автомобиле.Устройство рассчитано на постоянное питание, и я решил использовать автомобильный аккумулятор в качестве источника постоянного питания. Я проектирую устройство с низким энергопотреблением, потребляющим 50 мА или меньше, потому что кто хочет застрять с разряженной батареей, верно?

Автомобильный аккумулятор обычно обеспечивает напряжение от 7 до 15 вольт, но в некоторых стандартах упоминается, что возможны скачки напряжения 40 В. Напряжение автомобильного аккумулятора обычно составляет около 12 В, но падает до ~ 7 В, когда вы запускаете двигатель, и до ~ 14 В, когда двигатель работает и аккумулятор заряжается.Поскольку мы не хотим, чтобы наше устройство сбрасывалось во время пусков, мы хотели бы выполнить преобразование входного напряжения от 7 до 20 вольт в фиксированное выходное напряжение 5 вольт, которое ожидает Arduino Uno.

Регуляторы напряжения

На плате Arduino Uno есть стабилизатор напряжения, который мы могли бы использовать. Рекомендуется для напряжений от 7 до 12 вольт. Это означает, что нам нужно сначала снизить высокое напряжение автомобильного аккумулятора с помощью внешнего компонента, прежде чем мы сможем подключить его к плате Arduino Uno.К сожалению, одно это не решило бы наших проблем, поскольку не удовлетворило бы наши требования к эффективности.

Arduino Uno с обведенным регулятором напряжения. [Фото http://www.electricrcaircraftguy.com]

Проблема с использованием регулятора напряжения заключается в том, что регулятор расточителен. Любое дополнительное напряжение, которое необходимо сбросить, преобразуется в тепло. Формула эффективности: eff (reg) = Vout / Vin. У регулятора напряжения тоже есть некоторые преимущества, одно из них — стабильность, что означает, что он может поддерживать очень стабильное и точное выходное напряжение.Еще одно преимущество — компактный размер.

Чтобы выполнить эффективное преобразование, мы должны использовать импульсный источник питания, в частности понижающий преобразователь, который будет понижать для нас напряжение. Понижающий преобразователь будет включать и выключать вход настолько быстро, насколько это необходимо для обеспечения необходимого напряжения и мощности на выходе. В оставшейся части этой статьи будут сравниваться шесть различных понижающих (понижающих) модулей. Если вы не знакомы с принципом работы понижающего преобразователя с переключением режимов, прочтите эту статью, в которой также сравниваются некоторые модули при более высоких нагрузках.

Кандидатские модули

Одна реализация, которую я рассмотрел, — это понизить напряжение батареи примерно до 7 вольт, а затем запитать Arduino через его регулятор напряжения. Преимущество заключается в более стабильном напряжении для Arduino, однако будет потеря энергии 1-eff (reg) = 1-5 / 7 = 28%. Кроме того, каждый процесс преобразования требует некоторого запаса между Vin и Vout, поэтому при наличии двух этапов нам становится трудно поддерживать нижний предел диапазона напряжения автомобильного аккумулятора, что создает потенциальные проблемы со сбросами во время запуска двигателя.

Итак, я закончил поиск модулей, которые могут работать от автомобильного аккумулятора и выдавать 5 вольт. Это может быть регулируемый модуль или фиксированный на 5 вольт. Я бы подключил эти модули к USB-порту Arduino (предпочтительнее из-за присутствующей там дополнительной защиты) или напрямую к выводу Arduino 5V. Это означает, что предпочтение отдается модулям со встроенным выходным USB-портом «мама», хотя адаптеры или кабели преобразователя могут компенсировать его отсутствие.

Модули

Модули, которые я тестировал, происходят с Дальнего Востока, и большинство из них были куплены на eBay по цене от 1 до 2 долларов США (включая доставку).Это означает, что у большинства из них нет четкого номера модели или названия производителя. Я придумываю короткое название для каждого модуля, чтобы я мог легко их упомянуть. Я признаю, что качество фотографий могло быть лучше. Я старался изо всех сил с имеющимся у меня оборудованием. Также обратите внимание, что каждая фотография имеет собственный масштаб. Вот модули в произвольном порядке.

Сигара

Конвертер «Сигарный»

Этот адаптер имеет штекер прикуривателя на одном конце и предназначен для подключения к гнезду прикуривателя в автомобиле.Выходной разъем — это женский USB-порт. Такие модули продаются конечным пользователям для зарядки USB-устройств в автомобиле. Я понятия не имею, где я это взял, но я нашел его в своей корзине с запчастями, разобрал и использовал в этом исследовании.

Поскольку такие преобразователи продаются конечным пользователям, их списки обычно не показывают фотографии печатной платы, так что это рулетка в отношении того, какой чип и эффективность вы получаете.

Регулируемый

«Регулируемый» преобразователь, передний

«Регулируемый» преобразователь, задний

Этот адаптер продавался на eBay как «Регулируемый понижающий модуль питания DC-DC LM2596 4.От 75-24В до 0,93-18В ». На самом деле чипа LM2596 там нет, что не должно быть большим сюрпризом для покупателей eBay. Это регулируемый понижающий модуль, который отлично подходит для создания прототипов. Вы регулируете выходное напряжение с помощью многооборотного потенциометра. Входные и выходные разъемы представляют собой винтовые клеммы, и вы можете видеть, что я подключил их к цилиндрической вилке для удобства использования.

Амперметр

Преобразователь амперметра, передний

Преобразователь «Амперметр», Задний

Этот модуль продавался на eBay как «Понижающий преобразователь постоянного тока 2А постоянного напряжения с вольтметром и амперметром».Он имеет регулируемое напряжение, ток и дисплей, который может отображать входное / выходное напряжение и выходной ток. Очень хорошо для прототипирования. Для некоторых людей это может быть даже альтернативой правильному настольному источнику питания. Этот модуль имеет разъемы, аналогичные модулю «Регулируемый», метод регулировки также аналогичен.

штраф

Преобразователь «Fine», передний

Преобразователь «Fine», задний

Этот модуль от QSKJ был внесен в список «Fine 6-24V 12V / 24V to 5V 3A CAR USB Charger Module DC Buck step down Converter».Это один из самых маленьких модулей в тесте. Он явно предназначен для интеграции в другие проекты, поскольку имеет две контактные площадки для ввода. На выходе получается довольно симпатичный женский USB-порт. В листинге упоминается множество дополнительных функций, таких как новейшая схема идентификации USB, схемы защиты, сверхнизкий статический ток (0,85 мА) и многое другое.

600 мА

Преобразователь «600 мА», передний

Преобразователь «600 мА», задний

Этот модуль с пометкой «DM01» на 100% предназначен для интеграции.Входы и выходы через контактные площадки. Похоже, этот модуль также выпускается в версиях на 3,3, 9 и 12 В. Он был выставлен на продажу как «понижающий понижающий модуль постоянного / постоянного тока 600 мА с фиксированным выходным напряжением 6-55 В на 5 В». Это может быть самый маленький модуль из 6, но отсутствие порта USB делает его нечестным сравнением. Одна особенность, которая отличает этот модуль от других, участвовавших в тесте, заключается в том, что он имеет панель «EN». Вы можете управлять этим разъемом для выключения и запуска модуля при необходимости. Заявленный ток отключения составляет менее 1 мкА.Если вы просто собираетесь подключить эту площадку к «Vin +», не беспокойтесь, «ток холостого хода» этого модуля составляет всего 0,7 мА.

Precise

Преобразователь «Precise», передний

Преобразователь «Прецизионный», задний

Этот модуль имеет те же подключения, что и «Fine», но он немного больше. Он продавался как «3A DC-DC 9V / 12V / 24V to 5V USB Step Down Power Module 2A Precise Vehicle Charger».

Напряжение и ток

Вот некоторые электрические свойства 6 модулей.У меня не было свойств модуля для «Сигары», поэтому диапазоны основаны на спецификациях микросхем и могут быть лучше, чем фактические диапазоны модулей.

Модуль	Входное напряжение	Выходное напряжение	Максимальный выходной ток	Пиковый выходной ток
Сигара	3 — 40 В	5,4 — 5,5 В	1,5 А	?
Регулируемый	4,75 — 24 В	0,93 — 18 В	2.5A	5A
Амперметр	4,5 — 24 В	0,93 — 20 В	2A	?
Тонкий	6 — 24 В	5,1 — 5,2 В	2,1 A	3A
600 мА	6 — 55 В	5 В	0,6 A	1A
Precise	7,5 — 28V	5V	2A	3A

Пиковый ток означает способность обеспечивать высокий ток в течение ограниченного периода времени.Максимальный ток означает максимальный ток, который модуль может обеспечить постоянно. Имейте в виду, что в некоторых модулях упоминается, что для работы с максимальным током может потребоваться дополнительный радиатор или охлаждающее решение.

Несколько моментов, о которых стоит упомянуть: во-первых, «Cigar» с фиксированным выходным USB-разъемом выдает слишком высокое напряжение по стандартам USB. Это могло быть из-за старости или просто плохого качества. Разница составляет около 10%, и я считаю ее непригодной для использования. Во-вторых, большинство модулей способны работать с входным напряжением примерно до 25 вольт, но немногие из них могут работать с напряжением 40 вольт и выше.Престижность за это.

Свойства коммутационной цепи

Модуль	Микросхема	Частота	Катушка индуктивности	Заявленная эффективность
Сигара	MC34063A	100 кГц	220 мкГн?	83% при 24 В и 500 мА
Регулируемый	MP23070N	340 кГц	10 мкГн?	до 98%
Амперметр	MP23070N	340 кГц	10 мкГн?	?
Fine	MP2315 (знак AGCG)	500 кГц	4.7 мкГн	от 12 В до 5 В 1 А может до 94%
600 мА	HT7463A (маркировка 463A)	1250 кГц	22 мкГн	до 96%
Точный	MP1584EN	500 кГц	15 мкГн?	до 96%

Более высокая частота переключения будет означать меньшую пульсацию на выходе (более точное напряжение / ток), но вызывает больше накладных расходов из-за переключения, что немного снижает эффективность.

Рядом с некоторыми значениями индуктивности стоит знак «?». Это означает, что компонент не был отмечен, а значение было оценено на основе рекомендаций в таблице данных. Обычно для более низкой частоты требуется индуктор большего размера и большей номинальной мощности.

Тестирование

Измерение тока с обеих сторон

Сначала я измерил ток, используемый моим устройством на выходе преобразователя, который составил около 50 мА. Затем я создал фиктивную нагрузку 100 Ом, подключив два резистора по 200 Ом параллельно.Я использовал массив резисторов, чтобы уменьшить нагрузку на каждый отдельный резистор, который был рассчитан на 0,25 Вт. В соответствии с законом Ома резистор на 100 Ом будет вызывать нагрузку 50 мА при напряжении 5 вольт, аналогично тому, как это делает устройство.

Затем я измерил ток, используемый преобразователем на входе, как для нагрузки устройства, так и для фиктивной нагрузки. Я заметил, что реальная нагрузка и фиктивная нагрузка с одинаковым средним током имеют одинаковую эффективность. Разница могла возникнуть, поскольку потребляемая мощность фиктивной нагрузки является фиксированной, в то время как устройство может потреблять мощность пакетами, но это не оказало существенного влияния на результаты.Я пришел к выводу, что использование фиктивных резисторов — достаточно хорошее приближение для этого теста.

Затем я сделал фиктивные нагрузки для токов 25 мА, 50 мА и 100 мА, используя 1, 2 и 4 резистора, включенных параллельно.

Измерение тока с имитацией нагрузки

Чтобы как можно меньше повлиять на измерение, я использовал амперметр на входе (последовательно) и рассчитал ток на выходе, используя закон Ома I = V / R. Таким образом, не было никакого воздействия на выходную сторону, которое могло бы добавить падение напряжения и повлиять на результаты.Напряжение V измерялось параллельно, а сопротивление R известно и зависит от фиктивной нагрузки, используемой для каждого испытания.

Блок питания для теста был на 12 В, но из-за падения напряжения на амперметре входное напряжение модулей немного ниже.

Результаты

Я рассчитал эффективность каждого модуля для каждого типа нагрузки как:

 eff = Pin / Pout = (Vin * Iin) / (Vout * Iout)

Таблицы данных некоторых микросхем, используемых в модулях, содержат график эффективности.Эффективность зависит от напряжения и тока. Когда доступно, я добавил в последний столбец перечисленную эффективность чипа для соответствующих Vin и Iout. У некоторых модулей есть диаграммы эффективности, которые не охватывают диапазоны малых токов, что может указывать на тип нагрузки, для которой (не) были разработаны микросхемы.

Выходной ток 25 мА

Модуль	In V	Out V	In mA	Эффективность	Эффективность чипа
Сигара	11.82	5,46	21	60%
Регулируемый	11,63	5,08	35,65	31%
Амперметр	11,58	5,04	40,04	27%
Мелкое	11,91	5,12	13,7	80%	87%
600 мА	11,9	5.04	14,2	75%	74%
Точный	11,9	4,98	14,75	71%	75%

Выходной ток 50 мА

Модуль	In V	Out V	In mA	Эффективность	Эффективность чипа
Сигара	11,52	5,49	38,6	68%
Регулируемый	11.45	5,08	47,44	48%
Амперметр	11,39	5,05	52,2	43%
Мелкое	11,73	5,13	26,98	83%	89%
600 мА	11,72	5,01	26,66	80%	86%
Точный	11,72	4,98	27.3	78%	77,5%

Выходной ток 100 мА

Модуль	In V	Out V	In mA	Эффективность	Эффективность чипа
Сигара	11,15	5,54	76,3	72%
Регулируемый	11,22	5,08	79,8	58%
Амперметр	11.18	5,04	76,1	60%
Мелкое	11,41	5,12	54,6	84%	91%
600 мА	11,46	4,9	51	82%	88%
Точный	11,38	4,96	53,5	81%	82%

Заключение

Различия могут быть значительными, как показано выше.При тесте с наименьшей нагрузкой (25 мА) худший исполнитель потребляет в 3 раза больше энергии, чем лучший.

Различия в эффективности между модулями становятся более тонкими по мере увеличения нагрузки: 2x для 50 мА и 1,5x для 100 мА.

Входные напряжения разные. Более высокий ток на входе означает большее падение напряжения на амперметре, что приводит к более низкому входному напряжению по сравнению с выходным напряжением источника питания.

Указанный КПД микросхемы находится в пределах 5-10% от измеренного КПД модуля. Дельта может быть связана с неэффективностью самого модуля или с различиями в общих условиях (температура и т. Д.).

И победитель: «Отлично»! Этот модуль явно лучше всего подходит для сценариев с низким энергопотреблением. При достижении токов 100 мА разница между 3 ведущими модулями минимальна.

Чем «Fine» лучше других? Это относительно новая микросхема. Таблица относится к 2014 году, а MP2307 — с 2008 года. Он также имеет очень низкие значения Rds (on) (90 мОм / 40 мОм), но, что наиболее интересно, MP2315 имеет режим энергосбережения AAM (Advanced Asynchronous Modulation) для легкая нагрузка.

Расширенная асинхронная модуляция (AAM) — это запатентованная технология MPS. Используя эту технологию, ИС будет снижать свою частоту при обнаружении низких нагрузок, тем самым уменьшая накладные расходы на переключение, но потенциально вызывая нестабильность и колебания. Значение резистора на выводе AAM определяет, когда начать это поведение. Не стесняйтесь поправлять меня в комментариях, если я неправильно это объясняю.

В заключение, если вам нужен эффективный модуль для легких нагрузок, вы можете попробовать его от QSKJ с чипом MPS MP2315, помеченным как AGCx (я видел, как AGCG или AGCE используются специально).Если у вас есть другие рекомендации, поделитесь ими в комментариях ниже. Удачного проекта!

Учебное пособие по преобразователю постоянного тока

Преобразователи постоянного тока преобразуют мощность от одного источника постоянного напряжения в другое постоянное напряжение, хотя иногда на выходе бывает такое же напряжение. Обычно это регулируемые устройства, принимающие возможно изменяющееся входное напряжение и обеспечение стабильного регулируемого выходного напряжения до до предела расчетного тока (силы тока).Блоки переключения режимов полагаются на микропроцессоры. для высокого коэффициента полезного действия, а также меньших потерь и тепла. Конвертеры обычно используются для обеспечения электрической шумоизоляции или преобразования напряжения, или обеспечения стабильный уровень напряжения для чувствительного к напряжению оборудования. Преобразователи постоянного тока доступны для повышающих и понижающих приложений, а также изолированных и неизолированных конструкций.

Устройства переключения режимов, которые ChargingChargers.com предлагает, имеют преимущества по сравнению с линейными. конструкции.Эффективность переключения может быть выше, чем у линейного блока, что приводит к меньшему потери энергии при передаче, что означает меньшее количество тепла, меньшие компоненты и меньшее вопросы терморегулирования. Линейные типы могут использоваться в интегрированных конструкциях (встроенных в), и может быть дешевле в этом приложении, но режим переключения почти полностью заменены линейные блоки питания в большинстве ситуаций.

Понижающие преобразователи постоянного тока

Понижающие преобразователи постоянного тока в постоянный называются понижающими преобразователями.Типичный пример: быть преобразователем 24 в 12 вольт, имеющим диапазон входного постоянного напряжения от 20 до 30 вольт постоянного тока и выходное напряжение 13,8 вольт постоянного тока при, скажем, 12 ампер (максимум). Вход Напряжение может быть просто некоторым доступным системным напряжением в этом диапазоне или 24-вольтовой батареей. система с колебаниями напряжения из-за степени заряда аккумулятора. Выход регулируется микропроцессором при 13,8 В постоянного тока в этом случае, что является типичным напряжением холостого хода для система батарей постоянного тока на 12 В и обычно приемлемый вход для устройства «12 В постоянного тока».

Некоторые примеры соотношений напряжений

В постоянного тока

85

ВХОД	ВЫХОД
9-18 В постоянного тока	12,5 В постоянного тока
20-35 В постоянного тока	12,5 В постоянного тока
30-6012 В постоянного тока	12,5 В постоянного тока
9-18 В постоянного тока	24 В постоянного тока
20-35 В постоянного тока	24 В постоянного тока
30-60 В постоянного тока	24 В постоянного тока	24 В постоянного тока

Понижающие преобразователи постоянного тока используются в военных, жилых домах или на море. с системным напряжением постоянного тока 24 вольт, и требуется регулируемый источник постоянного тока на 12 вольт для радиосвязи, сонара, эхолота, компьютеров и, конечно, аудио или видеооборудование для развлечений.

Дисбаланс аккумуляторов и преобразователи постоянного тока

Почему бы не использовать ответвитель на 12 В, если система (например, 24 В) состоит из последовательное соединение низковольтных батарей (например, двух 12 вольт)? Батареи может (вероятно) стать несбалансированным по статусу напряжения / заряда. В параллельной конфигурации (положительный подключен к положительному, отрицательный к отрицательному), батареи уравняют со временем и установятся на обычном напряжении.При последовательном подключении выравнивание состояние напряжения / заряда не является естественным состоянием. Система и любое зарядное устройство участвует, видит комбинированное выходное напряжение, и зарядное устройство пытается поднять напряжение до заданного значения, которое указывает на полную зарядку, путем нажатия тока для выполнения это. Незадействованная батарея, которая изначально имеет более высокое напряжение, достигнет его «полное напряжение заряда» быстрее, но ток по-прежнему проходит через зарядное устройство стремится поднять суммарное напряжение двух аккумуляторов до такого же полного заряда уровень.В крайних случаях может произойти газообразование и перезарядка.

Преобразователь постоянного тока в равной степени потребляет от родительского напряжения и обеспечивает регулируемое выходное напряжение. Аккумуляторная батарея остается сбалансированной, что обеспечивает надлежащую зарядку. цикл и максимальное время автономной работы.

Повышающие преобразователи постоянного тока

Повышающие преобразователи постоянного тока в постоянный называются повышающими преобразователями. Типичный пример: быть преобразователем 12 в 24 вольт, имеющим диапазон входного постоянного напряжения от 11 до 15 вольт постоянного тока, и выход 24 вольт постоянного тока (В постоянного тока) при, скажем, 5 ампер (максимум).Приложение может быть частью военной техники, разработанной для системы 24 В, используемой в система на 12 вольт.

Преобразователи с изоляцией и без изоляции

Неизолированные преобразователи имеют общий минус и обычно очень подходят для типичное электронное приложение (радио, стерео, сонар и т. д.). Определенная безопасность Требования или опасные приложения могут потребовать изоляции входа для выхода. В изолированные преобразователи соответственно дороже неизолированных преобразователей.

Размер преобразователя

Преобразователи постоянного тока рассчитаны на мощность в ваттах, а некоторые также имеют рейтинг перенапряжения. Большинство устройств, используемых в приложениях постоянного тока, указывают потребление в ваттах или амперах. Устройства с двигателями или компрессорами, или при использовании конденсаторных пусковых цепей, может потребоваться скачок напряжения учет мощности. Большая часть электроники (радио, DVD, гидролокатор, GPS и т. Д.) Не работает. Для преобразования ватт и ампер можно использовать следующие основные электрические формулы:

P = E x I Мощность = Вольт, умноженная на ток
или
Ватт = Вольт x Ампер
Ампер = Ватт / Вольт
Вольт = Ватт / Ампер

Итак, учитывая любые два значения выше, вы можете вычислить третье.Например, у вас есть стереосистема мощностью 60 Вт, рассчитанная на 12-вольтовую систему. Делим 60 ватт на 12 вольт дает потребляемый ток 5 ампер. Если вам дан только текущий розыгрыш, и вам нужно рассчитать мощность преобразователя постоянного тока в ваттах, вы можете умножить амперы на напряжение системы, дающее ватт. Для 5-амперной розетки и 12-вольтового стерео выше у вас есть 5 ампер х 12 вольт = 60 ватт.

Не пропустите другие наши руководства!

Домой | Учебники | Конвертеры

Преобразователи постоянного тока в постоянный, для повышения или понижения напряжения, розничная, оптовая, готовая и заказная, преобразователи постоянного тока в постоянный ток от 5 Вт до 1500 Вт, напряжение от 1.От 5 В до 72 В, источники питания постоянного / постоянного тока

	Вход 6 В	Выходное напряжение
	6 В (от 5,5 В до 10,6 В) в	Выход 12 В, полностью изолированный
	Вход 12 В
	12 В (10–30 В) в	1.Выход 5 В, 3 В, 4,5 В, 6 В, 7,5 В или 9 В
	12В (11В-15В) 75 Вт	14 В, 15 В, 16 В, 18 В, 19 В, 20 В, 21 В, 24 В на выходе, фиксированный выход и разъемы. ED1075 серии
	от 11 В до 30 В постоянного тока	5 В USB
	от 11 В до 30 В постоянного тока	5 В USB
	12 В (10–34 В) в	Регулируемый выход 1.От 5 В до 11 В
	Вход 12 В, 120 Вт	Фиксированные выходные и фиксированные соединители ED1010 серия
	12 В (10В-15В) в	Выход 15 В, 16 В, 18 В, 19 В, 20 В, 21 В, 22 В или 24 В. Регулируемый выход и сменные разъемы
	12 В (4В-25В) в	1.5 Вольт на выходе
	от 8 В до 28 В	3 выхода
	12 В (10В-15В) в	5 Вольт 2 Выхода
	12 В постоянного тока или 24 В постоянного тока (от 8 В до 28 В)	5VDC 3A или 5A на выходе
	12 В или 24 В (от 8 В до 28 В)	6VDC 3A или 5A на выходе
	12 вольт (10В-15В)	6 Вольт 11 А на выходе
	12 В (от 10 В до 15 В) в	6.5 Вольт на выходе
	12 В (от 10 В до 15 В) в	8,5 Выходное напряжение
	12 В (от 10 В до 15 В) в	Выход 9 Вольт
ПСТ-СУ20-12-12С	Вход 9-18 В постоянного тока	12 В на выходе, 20 Вт
VI-J01-CY	Вход 10-20 В постоянного тока	12 В на выходе, 50 Вт
	12В (10В-16В) в	12 Вольт на выходе
	12В (11В-15В	12V 5A выход
	12В (11В-15В)	12 В 7.5А из
	12 В (от 10 В до 15 В) в	Выход 16 В
	12 В (от 10 до 18 В)	Выход 16 В
	Удвоитель напряжения от 12 В до 24 В	Выход от 22 В до 28 В
	12 В постоянного тока	24 В постоянного тока
	12 В постоянного тока	Выход 24 В постоянного тока
	12 В (от 10 В до 15 В) в	Выход 24 В
	Вход 12 В постоянного тока	24 В 15 А выход
	12 В (от 10 В до 15 В) в	36 Выходное напряжение
	12 В (10В-15В) в	48 Выходное напряжение
	12 В (9В-18В) в	выход ATX
	12 В в	подмножество выходов ATX
	Вход 12 В или 24 В
	12 В и 24 В	Люминесцентный свет балласты с входом 24 В или 12 В постоянного тока
	24 В постоянного тока (от 8 до 28 В)	5V 3A или 5A
	12 В постоянного тока или 24 В постоянного тока	5 Выходное напряжение
	12 В постоянного тока или 24 В постоянного тока (от 8 В до 36 В)	6 Вольт на выходе
	12 В или 24 В постоянного тока (10.От 5 до 36 В)	9 вольт на выходе 3 ампера или 5 ампер
	14 В или 24 В постоянного тока (от 13,5 до 36 В)	12 Вольт на выходе
	12 В (10,5 В — 30 В) в	12 Вольт на выходе
	Вход 24 В
	24 В (10 В-30 В) в	1.Выход 5 В, 3 В, 4,5 В, 6 В, 7,5 В, 9 В или 12 В
PST-DC2405-10	Вход 24 В (18-35 В постоянного тока)	5V 10A выход
СВ28-5-175-1	24 В (от 18 до 36 В)	5V 35A выход
	24 В (18–30 В) в	5 Выходное напряжение
	Вход 24 В (от 18 В до 30 В)	Выход 9 Вольт
	28В (18-30)	13.8V выход
	24 В (18-28 В) в	Выход 13,8 В
	24 В (от 20 до 35 В) вход	12V 5A выход
	Вход 24 В	Выход 13,8 В
	Вход 24 В постоянного тока (от 20 до 45 В)	12 В постоянного тока 15 А на выходе
	Вход 24 В (от 20 В до 45 В)	12V 25A выход
	Вход 24 В постоянного тока (от 20 до 45 В)	12 В постоянного тока 50 А на выходе
	24 В (18–30 В) в	19 Выходное напряжение
	24 В в	Выход 24 В
	24 В (18-32) в	выход ATX
	24 В (18–30 В) в	Выход 24 В
	24 В	Выход 48 Вольт
	24 В (20–30 В) в	48 Выходное напряжение
	24 В постоянного тока в	Выход 48 Вольт
	Вход 36 В
PST-DC3605-10	36 В (27-45 В постоянного тока)	5В 12А
	36 В (20-45 В постоянного тока)	12В 50А
	Вход 48 В
	48 В (36 В-60 В) в	5 Выходное напряжение
Цена DMW75S-05	48 В (18-75 В постоянного тока) вход	5V 15A выход
СВ48-5-150-1	48 В (от 36 В до 75 В) вход	5V 30A выход
	48В (36В-70В) в	12 Вольт 12.5 ампер на выходе
	48В (24В-48В) в	13,8 В 15A на выходе
	48V (40V-60V) в	13,6 В 60 А выход
	48В (36В-70В) в	24 В 7 А на выходе
	48 В (36 В-72 В) в	выход ATX
	Вход 72 В
	72 В (от 55 до 77 В) в	12 Вольт на выходе
	Вход высокого напряжения
	120 В постоянного тока, 144 В постоянного тока, до 390 В	13.6 В
	250 В постоянного тока (230-280 В постоянного тока)	12 В выход
	120 В постоянного тока (90-150 В) в	5 Выходное напряжение
	120 В постоянного тока (от 80 до 150 В постоянного тока в	выход ATX
	Список автомобильных сигарет преобразователи постоянного тока более легкого типа с их напряжениями
	Преобразователи постоянного тока высокого напряжения

.
