Импульсный высоковольтный генератор » Вот схема!


Генератор вырабатывает высоковольтные импульсы частотой 400 Гц, следующие пачками имеющими длительность 0,05 сек. и частоту следования 4 Гц. Импульсы имеют размах 18-25 КВ. Ток, потребляемый генератором от источника напряжением 6… 15 В не более 0,5А. Большинство высоковольтных генераторов, разрабатываемых радиолюбителями, базируются на основе высоковольтных умножителей или самодельных высоковольтных трансформаторов.

 И в том и в другом случае надежность устройства получается невысокой. Диоды умножителей легко пробиваются, а сделать качественную многовитковую высоковольтную катушку в любительских условиях очень сложно и трудоемко.

В связи с этим большой интерес представляет использование в таком генераторе готовой фабричной высоковольтной катушки — катушки зажигания от автомобиля с контактной системой зажигания. Эти катушки несмотря на большое количество витков и высокое напряжение которое они вырабатывают, отличаются высокой стойкостью к влажности и перепадам температуры и наиболее годятся для работы в полевых условиях.

Принципиальная схема генератора на основе стандартной катушки зажигания от а/м ВАЗ — Б115 показана на рисунке выше.

Принцип работы импульсного высоковольтного генератора:

Выходной каскад сделан на транзисторах VT1 и VT2 по схеме, напоминающей схему выходного каскада транзисторной системы зажигания. VT2 работает в ключевом режиме и прерывает ток, протекаюший через катушку, в результате в контуре, состоящем из низкоомной намотки катушки и С5 появляются колебания, которые индуктируют в высокоомной намотке импульс высокого напряжения.

Для того, чтобы обеспечить наиболее экономичный режим и при этом сохранить эффективность работы генератора на вход выходного каскада поступает импульсный сигнал, состоящий из пачек длительностью 0,05 сек., следующих с частотой 4 Гц, в которых содержатся импульсы частотой 400 Гц.

Вырабатывает этот сигнал генератор на микросхемах D1 и D2. На элементах D1.1 и D1.2 выполнен мультивибратор, вырабатывающий импульсы частотой 400 Гц. Эти импульсы через ключевое устройство на D2.1 и буферный каскад на D2.2 и D2.3 поступают на базу VT1.

Но их поступление прерывается при помощи мультивибратора на D1.3 и D1.4, вырабатывающего импульсы, следующие с частотой 4 Гц. Резисторы R3 и R2 подобраны таким образом, что длительность положительного полупериода, при котором D2.1 открывается, равна 0,05 сек.

Диод Д246 можно заменить на Д243, КД213. Транзистор КТ838 можно заменить на КТ812. Катушка зажигания — любая высокоомная, от классической системы зажигания автомобилей «ВАЗ», «Москвич», «Волга».

Настройка:

Частоту следования высоковольтных импульсов можно установить подбором R2.

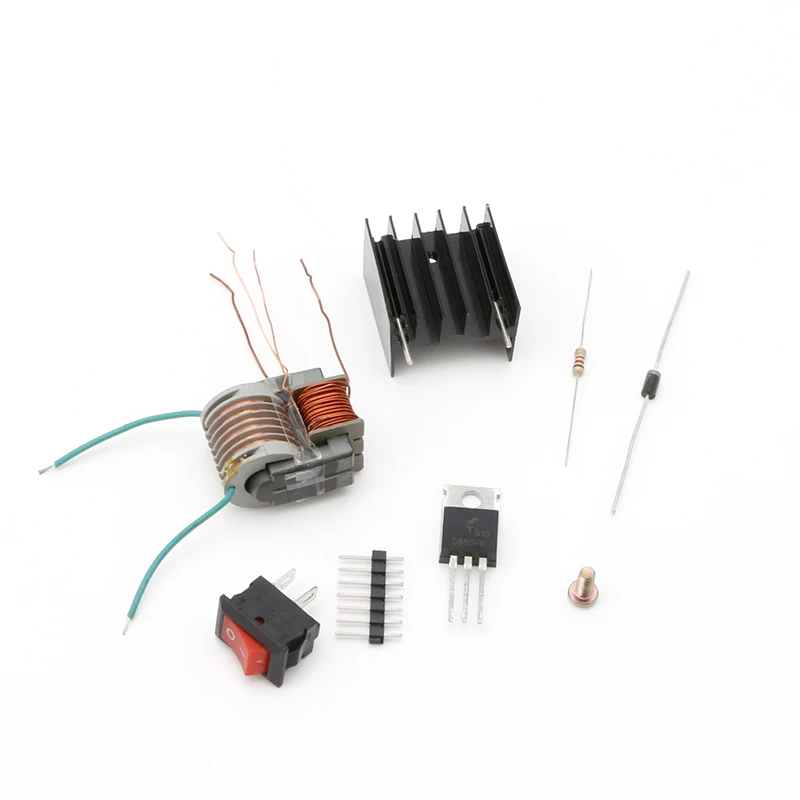

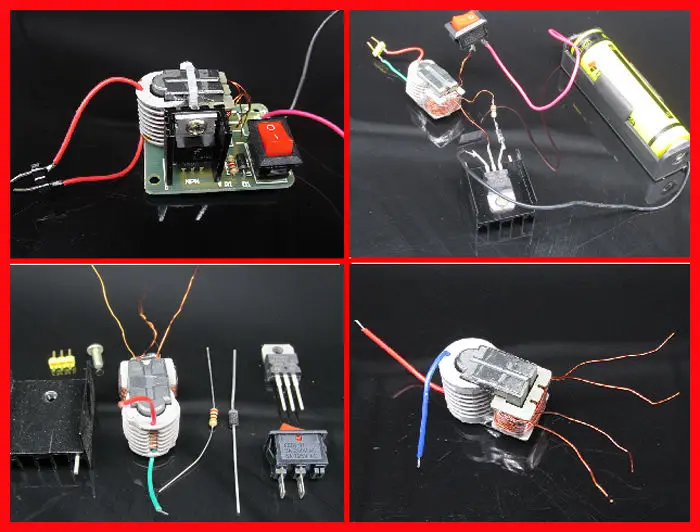

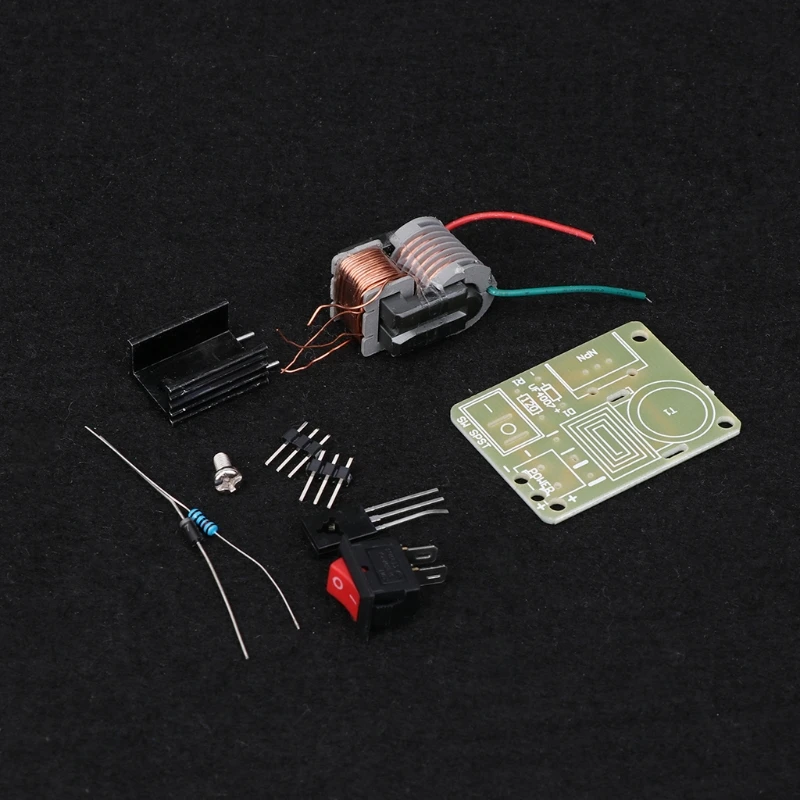

DC 3V-4.8V Высоковольтный импульсный генератор инвертор Super Arc Импульс зажигания Модуль

Особенности: Он может использоваться как источник высокого напряжения для средней школы науки эксперимент, электронный инструмент, генератор отрицательных ионов и мало науки.; После ввода dc 3.0В-4.8V напряжение, dc высокое напряжение около 10,000V (около 1-2 см Арк) могут быть получены в конце вывода.

Согласно принципу катушки Тесла модуль выходов высокого напряжения импульсный ток, небольшой объем и высокую эффективность. Он может генерировать высокой температуры и высокой частоты arc, легко может воспламенить горючие.; Периферические схема проста (просто подключите коммутатор, Установите батарею), интенсивность разряда насильственные.

Спецификация: Входное напряжение: 3.0 -4.8V (1 * 3.7В литиевая батарея ) Входной ток: 1-3A Выходное напряжение: около 400 кВ (Пожалуйста, обратите внимание на безопасность при использовании Выходной ток: ≤0.5А Расстояние разряда между высоким напряжением;поляков: 0.5-1.5 см (за пределы) Непрерывно работать;время: в течение 10 секунд Внимание! Входиное напряжение повлияет на выходное напряжение и расстояние дуги. Форма: T форма, L форма, квадратная форма, круглая форма(Необязательный) Вес: Около.32г 37г/1.1oz ~ 1.3 унции Метод монтажа: Ввода конец: красный, желтый- Выходной конец: 2 шт же цвета проволоки

Список пакетов: 1 x генератор импульсов

Примечание: 1.

Избегать высоковольтного питания без нагрузки. (необходимо отрегулировать соответствующее расстояние высоковольтного кабеля, прежде чем. Расстояние высоковольтного кабеля для вытягивания дуги прямо пропорционально напряжению и емкости используемой батареи. При измерении расстояния дуги тест проводится от краткого до длинного. 2.Власть строго запрещена при превышении максимального расстояния дуги. Поскольку энергия высокого напряжения не может быть высвобождена, модули легко повреждаются.; 3.Мощность большая, и она не подходит для внутреннего рассеивания тепла, поэтому она не может работать в течение длительного времени 4.О вхотогиваемых мощностях: 3.7-v литиевые батареи могут быть использованы в серии, такие как 18650 батареи или Никель-кадмий / Ni-mh батареи , или 4V свинца кислотные батареи 5.Пожалуйста, строго следуйте методу использования и мерам предосторожности для работы модуля, в противном случае легко повредить модуль!

Тип товара: Источники питания

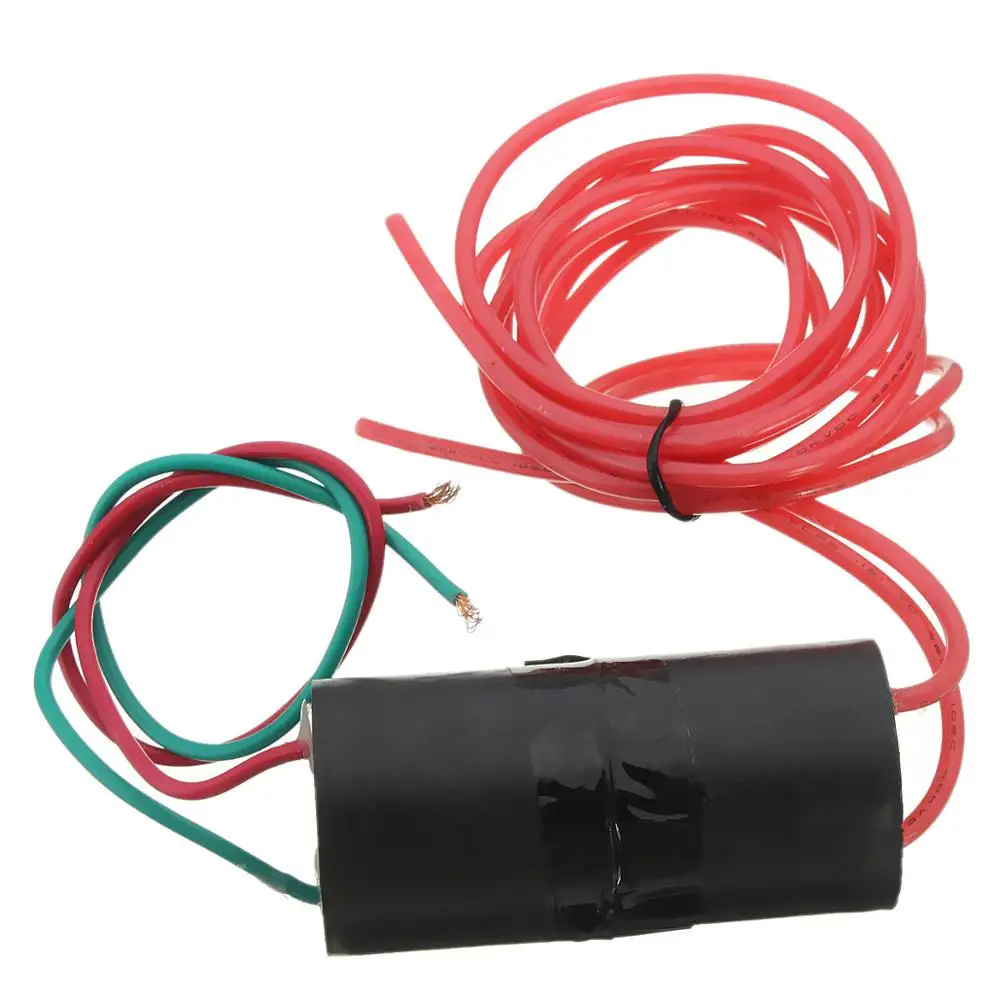

Высоковольтный генератор 400 кВ Инвертор Трансформатор Импульсный Высоковольтный модуль пакета Супер дуга

Поделиться в:

  • Склад:
  • Отправка: БЕСПЛАТНАЯ ДОСТАВКА COD Этот продукт поддерживает наложенный платеж при доставке. Совет: не размещайте заказы на товары не наложенным платежом, иначе Вы не сможете выбрать способ оплаты наложенным платежом.
    Отправка между: May 03 — May 05, Расчетное время доставки: рабочих дней Время обработки заказа может занять несколько дней. После отправки со склада время доставки (или доставки) зависит от способа доставки.
  • Цвет:
  • Количество

    - +

  • Рассрочка: Беспроцентный Вы можете наслаждаться максимальной 0 беспроцентной рассрочкой, и может не пользоваться этим предложением при размещении заказов с другими товарами »

Распродажа

Рекомендуемые для вас

Описания

Спецификация:
Модель: 400кв
Типы: Другое IC
Мощность: Вт

Использование: высоковольтный воспламенитель
Пакет: 400кв
Специальный сервис: Учебный эксперимент
Область применения: 3с цифровой

Спецификация

Размер и вес

Размер продукта: 6,50 х 2,40 х 2,40 см / 2,56 х 0,94 х 0,94 дюйма
Вес упаковки: 0,0500 кг
Размер упаковки: 10,00 х 5,00 х 5,00 см / 3,94 х 1,97 х 1,97 дюйма

Package Contents

Комплектация: 1 х инвертор высокого напряжения

Предлагаемые продукты

Отзывы клиентов

  • Aziz Konouz

    High voltage 400kv

    A good product exactly matches the description A good product exactly matches the description A good product exactly matches the description A good product exactly matches the description A good product exactly matches the description A good product exactly matches the description A good product exactly matches the description A good product exactly matches the description A good product exactly matches the description A good product exactly matches the description

    Mar 22,2019

  • Abdessamad

    good

    .» data-content_en=»for the quality of the product is good, the quality comparing to price good, and about shipping normal,I love it the product..»>for the quality of the product is good, the quality comparing to price good, and about shipping normal,I love it the product..

    Jun 17,2019

  • arc generator

    arc generator

    great product , creates nice sparks ,its quite loud and its power varies on as it gets stronger conected to fully charged batteries

    Oct 01,2019

  • 400kv generator

    high voltage generator

    perfect product» data-content_en=»received in 20 days to Morocco Casablanca , all in good condition .perfect product»>received in 20 days to Morocco Casablanca , all in good condition .perfect product

    Apr 05,2019

  • Oleksii Kucheruk

    мощная штука

    подключил напрямую к li-ion 3.7v, пробивает где-то на 12мм, трещит громко и страшно!:)

    Mar 22,2019

Вопросы клиентов

  • Все
  • Информация о товаре
  • Состояние запасов
  • Оплата
  • О доставке
  • Другие

Будьте первым, кто задаст вопрос. Хотите G баллы? Просто напишите отзыв!

Хотите купить оптом ? Пожалуйста, отправьте ваш оптовый запрос ниже. Обратите внимание, что мы обычно не предоставляем бесплатную доставку при оптовых заказах , но оптовая цена будет большой сделкой.

Ваши недавно просмотренные товары

ГИ-20/2 — генератор импульсный высоковольтный

Параметр Значение
Напряжение питания частотой 50 Гц, В 220 ±22
Потребляемая мощность, кВА, не более 2
Максимальная энергия разряда на любой ступени работы, Дж 2000
Максимальное импульсное выходное напряжение, кВ:
  • на первой ступени
20
  • на второй ступени
10
  • на третьей ступени
5
*) имеется возможность плавного регулирования выходного напряжения любой ступени от 10% до максимального значения с изменением энергии разряда.
Максимальный выходной ток на любой ступени работы, кА, не менее 2
Относительная погрешность измерения высокого напряжения, %, не более 5
Время непрерывной работы, час
4
Габаритные размеры, мм, не более:
  • блока управления БУ ГИ-20-2
520 х 170 х 490
  • высоковольтного блока БВ ГИ-20-2
600 х 480 х 540
Масса, кг, не более:
  • блока управления БУ ГИ-20-2
13
  • высоковольтного блока БВ ГИ-20-2
92

Комплект поставки ГИ-20/2

Наименование
Количество
1. Высоковольтный блок БВ ГИ-20-2 1
2. Пульт управления БУ ГИ-20-2 1
3. Комплект соединительных кабелей 1
4. Провод заземления 1
5. Кабель сетевой 1
6. Паспорт 1

Высоковольтный импульсный генератор схема простой. Мой высоковольтный генератор. Пояснения к схеме

HV блокинг-генератор (высоковольтный блок питания) для опытов-его можно купить в интернете или сделать самому. Для этого нам понадобится не очень много деталей и умение работать паяльником.

Для того чтобы его собрать нужно:

1. Трансформатор строчной развертки ТВС-110Л, ТВС-110ПЦ15 от ламповых ч/б и цветных телевизоров (любой строчник)

2. 1 или 2 конденсатора 16-50в — 2000-2200пФ

3. 2 резистора 27Ом и 270-240Ом

4. 1-Транзистор 2Т808А КТ808 КТ808А или схожие по характеристикам. + хороший радиатор для охлаждения

5. Провода

6. Паяльник

7. Прямые руки


И так берем строчник разбираем его аккуратно, оставляем вторичную высоковольтную обмотку, состоящую из множества витков тонкой проволоки, ферритовый сердечник. Наматываем свои обмотки эмалированной медной проволокой на вторую свободную сторону феритового сердечника предварительно сделав из плотного картона трубку вокруг ферита.


Первая: 5 витков примерно 1.5- 1.7 мм диаметром

Вторая: 3 витка примерно 1.1мм диаметром

Вообще, толщина и количество витков можно варьироваться. Что было под рукой — из того и сделал.

В кладовке были найдены резисторы и пара мощных биполярных n-p-n транзисторов — КТ808а и 2т808a. Радиатор делать не захотел — ввиду больших размеров транзистора, хотя в последствии опыт показал — что большой радиатор обязательно нужен.


Для питания всего этого я выбрал 12В трансформатор, можно запитать и от обычного 12 вольтового 7А акк. от UPS-а.(чтобы увеличить напругу на выходе, можно подать не 12 вольт а например 40 вольт но тут уже надо думать о хорошем охлаждении транса, и витков первичной обмотки можно сделать не 5-3 а 7-5 например).

Если собираетесь использовать трансформатор то понадобится диодный мост чтобы выпрямить ток с переменного в постоянный, диодный мост можно найти в блоке питания от компьютера, там же можно найти конденсаторы и резисторы + провода.

в итоге мы получаем 9-10кВ на выходе.


Всю конструкцию я разместил в корпусе от БП. получилось довольно таки компактно.

Итак, мы имеем HV Блокинг генератор который дает нам возможность ставить опыты и запускать Трансформатор Тесла.

Генератор, в зависимости от напряжения источника питания, вырабатывает высоковольтные импульсы амплитудой до 25 кВ. Он может работать от гальванической батареи на 6В (четыре элемента типа «А»), аккумуляторной батареи на 6. .. 12В, бортовой сети автомобиля, лабораторного источника питания до 15В. Диапазон применения достаточно широк: электроизгороди на ферме для животных, зажигалка для газа, электрошоковое средство защиты, и др. При изготовлении подобных устройств наибольшие трудности вызывает высоковольтный трансформатор.

Даже при удачном изготовлении он не отличается надежностью и часто выходит из строя от сырости или из-за пробоя изоляции между катушками. Попытка сделать высоковольтный генератор на основе диодного умножителя напряжения тоже не всегда дает положительный результат.

Проще всего использовать готовый высоковольтный трансформатор — автомобильную катушку зажигания от автомобиля с классической системой зажигания. Этот трансформатор отличается высокой надежностью и может работать даже в самых не благоприятных полевых условиях. Конструкция катушки зажигания рассчитана на жесткую эксплуатацию в любых погодных условиях.

Принципиальная схема генератора показана на рисунке. На транзисторах VT1 и VT2 сделан несимметричный мультивибратор, он вырабатывает импульсы частотой около 500 Гц. Эти импульсы протекают через коллекторную нагрузку транзистора VT2 — первичную обмотку катушки зажигания. В результате в её вторичной обмотке, имеющей значительно большее число витков, наводится переменное импульсное высоковольтное напряжение.

Это напряжение поступает на разрядник, если это средство самозащиты или зажигалка для газа, или на электроизгородь. В этом случае на изгородь подается напряжение с центрального вывода катушки зажигания (с того вывода, с которого напряжение поступает на распределитель и свечи), а общий плюс схемы нужно заземлить.

Если генератор будет использоваться как средство самозащиты, его удобнее всего сделать в виде палки. Взять пластмассовую или металлическую трубку такого диаметра, чтобы в неё туго вставлялась катушка зажигания своим металлическим корпусом. В остальном пространстве трубы расположить батареи питания и транзисторы. S1 в этом случае — приборная кнопка. Верхнюю часть корпуса катушки придется переделать.

Удобнее всего взять штепсельную вилку старого образца для сети 220В, с вывинчивающимися контактами. Отверстие под провод в ней нужно рассверлить так, чтобы в него плотно входила часть катушки зажигания с высоковольтным контактом. Затем нужно вывести монтажные провода от этого контакта и от общего плюса схемы и по самым краям вилки их подвести к штыревым контактами вилки.

Затем эту вилку нужно промазать эпоксидным клеем в рассверленном отверстии под провод и туго насадить на пластмассовый корпус высоковольтного контакта катушки. Под штыревые контакты вилки нужно привинтить разрядные лепестки, расстояние между которыми должно быть около 15 мм.

Катушка зажигания может быть любая от контактной системы зажигания (от электронной не подходит), желательно импортная, — она меньше по размерам и лете.

Настройка заключается в подборе номинала R1 таким образом, чтобы между разрядными лепестками был надежный электрический разряд.

Генераторы импульсов — это устройства, которые способны создавать волны определенной формы. Тактовая частота в данном случае зависит от многих факторов. Основным предназначением генераторов принято считать синхронизацию процессов у электроприборов. Таким образом, у пользователя есть возможность настраивать различную цифровую технику.

Как пример можно привести часы, а также таймеры. Основным элементом устройств данного типа принято считать адаптер. Дополнительно в генераторы устанавливаются конденсаторы и резисторы вместе с диодами. К основным параметрам устройств можно отнести показатель возбуждения колебаний и отрицательного сопротивления.

Генераторы с инверторами

Сделать генератор импульсов своими руками с инверторами можно и в домашних условиях. Для этого адаптер потребуется бесконденсаторного типа. Резисторы лучше всего использовать именно полевые. Параметр передачи импульса у них находится на довольно высоком уровне. Конденсаторы к устройству необходимо подбирать исходя из мощности адаптера. Если его выходное напряжение составляет 2 В, то минимальная должна находиться на уровне 4 пФ. Дополнительно важно следить за параметром отрицательного сопротивления. В среднем он обязан колебаться в районе 8 Ом.

Модель прямоугольных импульсов с регулятором

На сегодняшний день генератор прямоугольных импульсов с регуляторами является довольно распространенным. Для того чтобы у пользователя была возможность настраивать предельную частоту устройства, необходимо использовать модулятор. На рынке производителями они представлены поворотного и кнопочного типа. В данном случае лучше всего остановиться на первом варианте. Все это позволит более тонко проводить настройку и не бояться за сбой в системе.

Устанавливается модулятор в генератор прямоугольных импульсов непосредственно на адаптер. При этом пайку необходимо производить очень аккуратно. В первую очередь следует хорошо прочистить все контакты. Если рассматривать бесконденсаторные адаптеры, то у них выходы находятся с верхней стороны. Дополнительно существуют аналоговые адаптеры, которые часто выпускаются с защитной крышкой. В этой ситуации ее необходимо удалить.

Для того чтобы у устройства была высокая пропускная способность, необходимо резисторы устанавливать попарно. Параметр возбуждения колебаний в данном случае обязан находиться на уровне Как основную проблему генератор прямоугольных импульсов (схема показана ниже) имеет резкое повышение рабочей температуры. В данном случае следует проверить отрицательное сопротивление бесконденсаторного адаптера.

Генератор перекрывающих импульсов

Чтобы сделать генератор импульсов своими руками, адаптер лучше всего использовать аналогового вида. Регуляторы в данном случае применять не обязательно. Связано это с тем, что уровень отрицательного сопротивления может превысить 5 Ом. В результате на резисторы оказывается довольно большая нагрузка. Конденсаторы к устройству подбираются с емкостью не менее 4 Ом. В свою очередь адаптер к ним подсоединяется только выходными контактами. Как основную проблему генератор импульсов имеет асимметричность колебаний, которая возникает вследствие перегрузки резисторов.

Устройство с симметричными импульсами

Сделать простой генератор импульсов такого типа можно только с использованием инверторов. Адаптер в такой ситуации лучше всего подбирать аналогового типа. Стоит он на рынке намного меньше, чем бесконденсаторная модификация. Дополнительно важно обращать внимание на тип резисторов. Многие специалисты для генератора советуют подбирать кварцевые модели. Однако пропускная способность у них довольно низкая. В результате параметр возбуждения колебаний никогда не превысит 4 мс. Плюс к этому добавляется риск перегрева адаптера.

Учитывая все вышесказанное, целесообразнее использовать полевые резисторы. в данном случае будет зависеть от их расположения на плате. Если выбирать вариант, когда они устанавливаются перед адаптером, в этом случае показатель возбуждения колебаний может дойти до 5 мс. В противной ситуации на хорошие результаты можно не рассчитывать. Проверить генератор импульсов на работоспособность можно просто подсоединив блок питания на 20 В. В результате уровень отрицательного сопротивления обязан находиться в районе 3 Ом.

Чтобы риск перегрева был минимальным, дополнительно важно использовать только емкостные конденсаторы. Регулятор в такое устройство устанавливать можно. Если рассматривать поворотные модификации, то как вариант подойдет модулятор серии ППР2. По своим характеристикам он на сегодняшний день является довольно надежным.

Генератор с триггером

Триггером называют устройство, которое отвечает за передачу сигнала. На сегодняшний день они продаются однонаправленные или двухнаправленные. Для генератора подходит только первый вариант. Устанавливается вышеуказанный элемент возле адаптера. При этом пайку необходимо проделывать только после тщательной зачистки всех контактов.

Непосредственно адаптер можно выбрать даже аналогового типа. Нагрузка в данном случае будет небольшой, а уровень отрицательного сопротивления при удачной сборке не превысит 5 Ом. Параметр возбуждения колебаний с триггером в среднем составляет 5 мс. Основную проблему генератор импульсов имеет такую: повышенная чувствительность. В результате с блоком питания выше 20 В указанные устройства работать не способны.

повышенной нагрузки?

Обратим внимание на микросхемы. Генераторы импульсов указанного типа подразумевают использование мощного индуктора. Дополнительно следует подбирать только аналоговый адаптер. В данном случае необходимо добиться высокой пропускной способности системы. Для этого конденсаторы применяются только емкостного типа. Как минимум отрицательное сопротивление они должны быть способны выдерживать на уровне 5 Ом.

Резисторы для устройства подходят самые разнообразные. Если выбирать их закрытого типа, то необходимо предусмотреть для них раздельный контакт. Если все же остановиться на полевых резисторах, то изменение фазы в данном случае будет происходить довольно долго. Тиристоры для таких устройств практически бесполезны.

Модели с кварцевой стабилизацией

Схема генератора импульсов данного типа предусматривает использование только бесконденсаторного адаптера. Все это необходимо для того, чтобы показатель возбуждения колебаний был как минимум на уровне 4 мс. Все это позволит также сократить термальные потери. Конденсаторы для устройства подбираются исходя из уровня отрицательного сопротивления. Дополнительно необходимо учитывать тип блока питания. Если рассматривать импульсные модели, то у них уровень выходного тока в среднем находится на отметке 30 В. Все это в конечном счете может привести к перегреву конденсаторов.

Чтобы избежать таких проблем, многие специалисты советуют устанавливать стабилитроны. Припаиваются они непосредственно на адаптер. Для этого необходимо прочистить все контакты и проверить напряжение катода. Вспомогательные адаптеры для таких генераторов также используются. В этой ситуации они играют роль коммутируемого трансивера. В результате параметр возбуждения колебаний повышается до 6 мс.

Генераторы с конденсаторами РР2

Складывается генератор высоковольтных импульсов с конденсаторами данного типа довольно просто. На рынке найти элементы для таких устройств не составляет никаких проблем. Однако важно подобрать качественную микросхему. Многие с этой целью приобретают многоканальные модификации. Однако стоят они в магазине довольно дорого по сравнению с обычными типами.

Транзисторы для генераторов подходят больше всего однопереходные. В данном случае параметр отрицательного сопротивления не должен превышать 7 Ом. В такой ситуации можно надеяться на стабильность работы системы. Чтобы повысить чувствительность устройства, многие советуют применять стабилитроны. При этом триггеры используются крайне редко. Связано это с тем, что пропускная способность модели значительно снижается. Основной проблемой конденсаторов принято считать усиление предельной частоты.

В результате смена фазы происходит с большим отрывом. Чтобы наладить процесс должным образом, необходимо вначале работы настроить адаптер. Если уровень отрицательного сопротивления находится на отметке 5 Ом, то предельная частота устройства должна составлять примерно 40 Гц. В результате нагрузка с резисторов снимается.

Модели с конденсаторами РР5

Генератор высоковольтных импульсов с указанными конденсаторами можно встретить довольно часто. При этом использоваться он способен даже с блоками питания на 15 В. Пропускная способность его зависит от типа адаптера. В данном случае важно определиться с резисторами. Если подбирать полевые модели, то адаптер целесообразнее устанавливать именно бесконденсаторного типа. В том случае параметр отрицательного сопротивления будет находиться в районе 3 Ом.

Стабилитроны в данном случае используются довольно часто. Связано это с резким понижением уровня предельной частоты. Для того чтобы ее выровнять, стабилитроны подходят идеально. Устанавливаются они, как правило, возле выходного порта. В свою очередь, резисторы лучше всего припаивать возле адаптера. Показатель колебательного возбуждения зависит от емкости конденсаторов. Рассматривая модели на 3 пФ, отметим, что вышеуказанный параметр никогда не превысит 6 мс.

Основные проблемы генератора

Основной проблемой устройств с конденсаторами РР5 принято считать повышенную чувствительность. При этом термальные показатели также находятся на невысоком уровне. За счет этого часто возникает потребность в использовании триггера. Однако в данном случае необходимо все же замерить показатель выходного напряжения. Если он при блоке в 20 В превышает 15 В, то триггер способен значительно улучшить работу системы.

Устройства на регуляторах МКМ25

Схема генератора импульсов с данным регулятором включает в себя резисторы только закрытого типа. При этом микросхемы можно использовать даже серии ППР1. В данном случае конденсаторов требуется только два. Уровень отрицательного сопротивления напрямую зависит от проводимости элементов. Если емкость конденсаторов составляет менее 4 пФ, то отрицательное сопротивление может повыситься даже до 5 Ом.

Чтобы решить данную проблему, необходимо использовать стабилитроны. Регулятор в данном случае устанавливается на генератор импульсов возле аналогового адаптера. Выходные контакты при этом необходимо тщательно зачистить. Также следует проверить пороговое напряжение самого катода. Если оно превышает 5 В, то подсоединять регулируемый генератор импульсов можно на два контакта.

Всем известно, что в оригинале резонансный трансформатор Тесла делался на лампе, но с развитием электроники стало возможным значительно уменьшить и упростить размеры данного устройства, если вместо лампы задействовать обычный биполярный транзистор типа КТ819 или другой аналогичный по току и мощности. Конечно с полевым транзистором результаты будут ещё лучше, но данная схема расчитана на тех, кто делает первые шаги в сборке генераторов высокого напряжения. Принципиальная схема устройства показана на рисунке:

Катушки связи и коллектора мотаются проводом 0,5-0,8 мм. На высоковольтную катушку берём любой провод, с толщиной 0,15-0,3мм и примерно 1000 витков. На «горячем» конце высоковольтной обмотки ставим вот такую спираль — всё как в натоящей Тесле. В своём варианте брал питание с трансформатора 10В 1А.


Конечно при питании 24В и выше — длина коронного разряда значительно увеличится. После вторичной обмотки стоит выпрямитель и конденсатор 1000мкФ 25В. Транзистор для генератора использовал КТ805ИМ. для схемы в архиве.


А теперь фотография готовой конструкции и самого разряда:

В интернете есть немало схем для получения высокого напряжения в домашних условиях — на строчниках, на MOTах с микроволновки, катушки Тесла и прочее. Однако самым простейший способ — на основе трансформатора строчной развертки телевизора и транзистора. Трансформатор можно выдрать со старого лампового ч/б телевизора.

Была найдена простейшая схема — строчник, мощный биполярный транзистор, 2 резистора. Это блокинг-генератор собранный на транзисторе. Он практически не нуждается в наладке — должно все сразу заработать.

Приступаем к созданию самодельного генератора высокого напряжения. Аккуратно разобрав строчник — удаляю панель кенотрона, первичные обмотки, откусив кусачками от контактной группы:

Оставляю вторичную высоковольтную обмотку, состоящую из множества витков тонкой проволоки, ферритовый сердечник, корпус, контактную группу. Наматываю свои обмотки эмалированной медной проволокой на корпус контактной группы: Первая: 7 витков примерно 1 мм диаметром. Вторая: 3 витка примерно 1.5 мм.

Обмотки мотал в одну сторону — концы припаял к контактной группе. Сверху зафиксировал и заизолировал изолентой. Собираю строчник в обратном порядке. Вообще, толщина и количество витков можно варьироваться. Что было под рукой — то и сделал. Длина разряда, в общей сложности, около 3 сантиметров.

Провел множество экспериментов и обнаружил много интересных вещей: Один провод заземлен на батарею, второй подключен к обычной лампочке. Внутри ионизируется аргон, которым она заполнена, создавая красивые эффекты. Также ее можно брать руками — ионизация еще сильнее.

Разряд можно поймать на металлический предмет, держа его в руке. Т.к. частота генератора высокая — возникает скин-эффект, т.е. ток проходит по поверхности кожи, не задевая нервных окончаний, соответственно не должно возникать болевых ощущений. Напрямую ловить разряд на кожу нельзя — можно получить ожог. Недолго думая, взял пинцет в руку и сунул его к свободному электроду генератора. Второй заземлен на батарею. Появился разряд и сильная боль в руке: получил довольно мощный удар током. Эксперимент повторять не стал — очень неприятно. Замерил потребляемый «ток холостого хода» — без разряда, около 2 А при напряжении 12 В. Это около 25 Ватт потребляемой мощности. При наличии разряда — потребление изменяется незначительно.

Схема простой переделки блока питания ATX, для возможности использовать его как зарядное устройство автоаккумулятора.

Описание конструкций и устройство элементов генераторов импульсных напряжений

Страница 30 из 41

Генератор импульсных напряжений является одной из основных установок каждой лаборатории высокого напряжения. В первые годы своего создания импульсный генератор предназначался только для исследований и испытаний электрической изоляции как установка, воспроизводящая воздействие атмосферных перенапряжений. Импульсные испытания аппаратов, кабелей, изоляторов и другого оборудования, а также исследования изоляционных материалов при воздействии импульсных напряжений позволяют создать падежную аппаратуру для линий электропередачи и подстанций.
В настоящее время область применения импульсных генераторов не ограничивается испытаниями и исследованиями изоляции. Они используются в качестве источников высокого напряжения в физических лабораториях при изучении физики атомного ядра, в медицинских лабораториях для терапевтических целей, в импульсной рентгенографии, в нефтяной промышленности для удаления некоторых эмульсий. Исследуется возможность использования ГИН в горной промышленности для разрушения и отбойки горных пород и каменных углей с помощью импульсных разрядов.
В зависимости от назначения генераторы импульсных напряжений строятся для работы в помещениях или на открытом воздухе. В тех и других случаях генераторы изготовляются или стационарными, или передвижными. По конструктивному исполнению генераторы выполняются опорными или подвесными.
Генератор импульсных напряжений на несколько миллионов вольт по своим размерам и необходимой изоляционной зоне занимает значительную часть всего объема зала. Так как наряду с импульсным напряжением в лаборатории всегда необходимо иметь установки постоянного и переменного напряжений, важно выбрать наиболее рациональную конструкцию ГИН. Подвесная конструкция механически менее устойчива по сравнению с опорной, но она позволяет использовать место под генератором для размещения измерительного шарового разрядника и испытуемого объекта. Для генератора опорной конструкции с целью ограничения необходимой высоты зала иногда делают углубления в полу.

При проектировании импульсного генератора его конструкция должна обеспечить малую индуктивность разрядного контура, малый вес, доступность обслуживания и ремонта, возможность регулировки формы и амплитуды волны и возможность переоборудования с целью увеличения амплитуды волны или емкости в разряде.
Основными электрическими параметрами генератора импульсных напряжений являются: максимальная амплитуда волны Uмакс, емкость в разряде Ср и количество энергии, запасаемой в генераторе Wг:
(4-68)
(4-69)
(4-70)
где U1 и С1— напряжение и емкость одной конденсаторной ступени;
п — количество конденсаторных ступеней;
η — коэффициент использования ГИН.
Указанные электрические параметры определяют технические возможности импульсного генератора как аппарата высокого напряжения. Увеличение максимальной амплитуды волны, емкости в разряде и запасаемой энергии ГИН при сохранении веса и объема, занимаемого генератором, повышает его техническое совершенство.
Поэтому наряду с электрическими параметрами ГИН следует рассматривать удельные технические параметры ГИН, связывающие электрические параметры с его конструктивными данными, объемом, высотой.
Техническое совершенство конструкции генератора характеризуется величиной удельной энергии, запасаемой в единице строительного объема ГИН:
(4-71)
где Wг — запасаемая энергия, кВт-сек·,
строительный объем генератора, м3.
Использование изоляции в конструкции генератора характеризуется средним градиентом напряжения по строительной высоте ГИН при разряде
(4-72)

Компактность конструкции ГИН и степень использования его строительного объема характеризуется коэффициентом использования строительного объема, равным отношению удельных запасаемых энергий в генераторе и конденсаторе:
(4-73)
где k0—удельная запасаемая энергия в конденсаторе, кВт-сек/м;
(4-74)
Ск, UK, VK —емкость, рабочее напряжение и объем конденсатора.
Используя условия (4-68) —(4-70), получим:
(4-75)
Конструкция генератора импульсных напряжений в значительной степени определяется типом используемых конденсаторов. В конструкциях ГИН обычно применяются конденсаторы с бумажно-масляной изоляцией. Конденсаторы из бакелизированной бумаги в виде полых цилиндров с концентрическими обкладками из фольги используются редко, так как они имеют невысокие значения рабочих градиентов и удельной запасаемой энергии.
Для генераторов импульсных напряжений применяются четыре типа конденсаторов с бумажно-масляной изоляцией:

  1. Конденсаторы в металлическом корпусе с одним или двумя проходными изоляторами, имеют высокие рабочие градиенты (40—50 кВ/мм) и являются влагонепроницаемыми. Рабочее напряжение конденсаторов в металлическом баке относительно невелико и не превышает 150 кВ.
  2. Конденсаторы в фарфоровом изоляционном корпусе, работающие в открытой атмосфере, выполняются в виде цилиндра с ребрами, электроды имеют устройства для крепления нескольких конденсаторов в колонну.
  3. Конденсаторы в изоляционном корпусе из бакелизированной бумаги или гетинакса, выполняются для внутренней установки, имеют цилиндрическую форму с двумя электродами, укрепленными на торцах.


Конденсаторы могут работать в вертикальном положении в колонне и в горизонтальном положении на изолирующей опорной или подвесной конструкции.

  1. Конденсаторы в изоляционном корпусе из полихлорвинила. Выполняются в виде ящика, выводы располагаются на двух смежных гранях.

В приложениях (табл. П-7) приведены основные параметры конденсаторов, используемых в схемах импульсных генераторов напряжения и тока.
В качестве конденсаторов для ГИН иногда используют катушки кабеля нормальной или специальной конструкции с большой емкостью на единицу длины. Обкладками конденсатора в этом случае служат свинцовая оболочка и внутренняя жила. Барабан с кабелем укрепляется на изоляционной конструкции.
Многоступенчатые генераторы импульсных напряжений с опорной изолирующей конструкцией строятся четырех типов: лестничные, этажерочные, башенные, колонные.
В соответствии с принципом работы многоступенчатого ГИН опорно-изоляционная конструкция должна выполняться с возрастанием изоляции по отношению к земле.
Генераторы лестничного типа состоят из деревянного или дерево-металлического каркаса с фарфорово-воздушной изоляцией между ступенями и землей. Конденсаторы располагаются на ступенях каркаса обычно в два ряда, иногда параллельными группами в несколько штук. Опорная лестничная конструкция может иметь один, два или три марша. Генераторы, работающие на открытом воздухе, имеют один марш, а генераторы, работающие в зале,—два- три марша из-за ограниченности площади пола.
Генераторы лестничной конструкции были построены в основном в первые два десятилетия с начала создания импульсных установок высокого напряжения. Вследствие невысоких значений удельных технических характеристик крупные генераторы лестничной конструкции после 1940 г. уже не строятся. Удельная энергия, запасаемая в единице объема k1, для построенных генераторов лестничного типа равна 0,01—0,5 кВт сек/м. Низкие значения k1 обусловлены большим «подлестничным» объемом. Коэффициент использования строительного объема составляет 1,6—2,8%. Средние значения градиента напряжения по строительной высоте для одномаршевой лестничной конструкции близки к импульсным разрядным градиентам воздушной изоляции и равны 400—500 кВ/м.

Генераторы лестничной конструкции строились как для внутренней, так и для наружной установки. В 1937 г. во Всесоюзном электротехническом институте имени В. И. Ленина создан генератор импульсных напряжений двухмаршевой лестничной конструкции на напряжение
3 000 кВ. Генератор установлен в зале и занимает площадь 10,6Х4,3 м2 при строительной высоте 9,7 м.

Рис. 4-18. Модель передвижного генератора лестничной конструкции.

Лестничная конструкция выполнена деревянной с поперечными металлическими связями. Вся конструкция укреплена на опорных изоляторах. Генератор состоит из 80 конденсаторов, расположенных по два в ряд на ступенях лестницы. Конденсаторы в металлическом баке, рабочее напряжение конденсатора 75 кВ, емкость 0,15 мкф. Электрические параметры ГИН: Ср =7 500 пф, Wг=34 кВт·сек. Удельные технические характеристики: k1=0,077 кВт-сек/м3, k2=310 кВ/м3 и коэффициент использования k3= 1,8%.
В 1933 г. коллективом отдела высоких напряжений Харьковского электротехнического института создан передвижной генератор лестничной конструкции для работы в полевых условиях.

На рис. 4-18 представлена фотография модели этого генератора; модель выполнена в Томском политехническом институте. Электрические параметры ГИН:     U =
=3 000 кВ, С’р = 12 500 пф, Wг=56 кВт-сек. Генератор имеет 40 конденсаторов с металлическими баками, с двумя проходными изоляторами. Рабочее напряжение конденсатора 75 кВ, емкость 0,5 мкф. Удельные технические характеристики генератора имеют значения k1=0,39 кВт-сек/м3, k2 = 500 кВ/м, k3=2,68%. Общий вес генератора без питающего устройства около 12 т.
В 1940 г. сотрудниками ХЭТИ под руководством А. К. Потужного был создан уникальный генератор, предназначенный для работы на открытом воздухе и имеющий Uмакс=8 200 кВ. По конструктивному исполнению генератор аналогичен описанному выше генератору на 3 000 кВ. Генератор состоял из 82 конденсаторов, установленных попарно на деревянных ступенях лестницы. Рабочее напряжение конденсатора 100 кВ, емкость 1,03 мкф. Конденсаторы выполнены с двумя выводами, бак металлический. Емкость генератора в разряде Ср = 13 200 мкф. По величине максимальной амплитуды и запасаемой энергии (Wг=420 кВт/сек) генератор превосходил все описанные в литературе. Удельные технические характеристики: k1=0,33 кВт-сек/м, k2=580 кВ/м. Генераторы лестничной конструкции вследствие значительной длины разрядного контура имеют повышенные значения индуктивности (сотни микрогенри).
Генераторы этажерочной конструкции имеют каркас из деревянных или металлических рам, разделенных фарфоровыми изоляторами. В опорной конструкции генератора используются опорные изоляторы, в подвесной — линейные подвесные изоляторы, соединенные в гирлянды. Конденсаторы располагаются на полках (рамах) друг над другом либо зигзагами. Генераторы строятся для внутренней или наружной установки. Удельная энергия в генераторах этажерочной конструкции выше, чем в лестничных, и находится в пределах от 0,2 до 1,2 кВт-сек/м3. Коэффициент использования строительного объема также выше, чем у генераторов лестничного типа, и равен 4—7%.
В 1935 г. В Ленинградском электрофизическом институте под руководством К. С. Стефанова был построен генератор этажерочного типа на 4 300 кВ, в настоящее время этот генератор находится в Институте постоянного тока. Генератор состоит из 43 конденсаторов (рабочее напряжение 100 кВ и емкость 0,72 мкф), расположенных горизонтально на опорной конструкции. Электрические параметры генератора: Ср=16 700 пф, Wг=155 кВт сек. Распределенная индуктивность равна 172 мкгн. Генератор занимает площадь 7,4X5,7 м2 и имеет высоту 15 м. Удельные технические характеристики этого генератора: k1= 0,244 кВт сек/м3, k2= 286 кВ/м.
В 1957 г. работниками лаборатории механических выпрямителей Харьковского политехнического института под руководством С. М. Фертика спроектирован и изготовлен генератор этажерочной конструкции, установленный в лаборатории Запорожского трансформаторного завода и имеющий Uмакс=5 000 кВ. Внешний вид генератора представлен на рис. 4-19.
Опорная конструкция генератора выполнена с шестью несущими колоннами из фарфоровых изоляторов. Конденсаторы располагаются по 2 шт. на одном этаже; всего на 23 этажах расположено 46 конденсаторов. Конденсаторы имеют бумажно-масляную изоляцию, металлический бак, один проходной изолятор. Рабочее напряжение конденсатора 110 кВ, емкость 1,06 мкф. Общий вес генератора равен 36,5 т. Генератор установлен в углублении в полу, размеры генератора в плане 5X5 м2, высота 17,5 м. Электрические параметры генератора: Wг=281 кВт-сек, Ср=22 500 пф. Удельные технические характеристики: k1=0,65 кВт-сек/м3, k2=285 кВ/м, k3=7,0%. Зарядная схема ГИН — двусторонняя. Время заряда равно примерно 1 мин. В повысительно-выпрямительной установке используется испытательный трансформатор ИОМ-100/100 и по два кенотрона КР-220, включенных параллельно на одну сторону цепи заряда. Индуктивность разрядного контура ГИН равна 125 мкгн (без конденсаторов 100 мкгн). Суммарное успокоительное сопротивление ∑Rд=100 Ом. Ёмкостно-омический делитель напряжения имеет входную емкость 1 500 пф и рассчитан на максимальную амплитуду импульса 4 500 кВ.
На рис. 4-20 представлена фотография генератора импульсных напряжений этажерочной конструкции, предназначенная для работы на открытой испытательной площадке. Номинальное напряжение 3 600 кВ.

В 1957 г. во Всесоюзном электротехническом институте смонтирован уникальный генератор этажерочной конструкции для внутренней установки. Генератор имеет опорную конструкцию из шести колонн, нижняя часть генератора расположена в углублении на 3 м., 24 конденсатора расположены зигзагами на опорных площадках, имеющих для обслуживания лестницу из изолирующего материала. Конденсаторы — в фарфоровом корпусе, изготовлены на заводе «Конденсатор», имеют рабочее напряжение 300 кВ, емкость 0,4 мкф.

Рис. 4-20. Генератор импульсных напряжений этажерочной конструкции для наружной установки на напряжение 3,6 Мв.
Электрические параметры генератора: Uмакс=7 200 кВ, Ср=1670 пф,
Wг=430 кВт-сек. По запасаемой энергии новый генератор ВЭН превосходит все генераторы, описанные в технической литературе до настоящею времени. Высота генератора 23 м.
На рис. 4-21 представлен эскиз устройства конструкции подвесного этажерочного генератора, смонтированного в лаборатории газового разряда Энергетического института АН СССР. Фарфорово-металлическая конструкция генератора с расположенными на полках 33 конденсаторами подвешена на гирляндах из подвесных изоляторов. Обслуживание генератора осуществляется с помощью подъемной кабины. Электрические параметры генератора: Uмакс= 3 600 кВ, Ср=18 200 пф, Wг=118 кВт-сек. Удельные технические характеристики: k1=0,89 кВт·сек/м2, k2= 245 кВ/м.
Генераторы башенной конструкции выполняются с использованием маслобарьерной изоляции между отдельными конденсаторными ступенями. Конденсаторы с бумажно- масляной изоляцией, составленные из отдельных секций в виде плоских шайб, расположенных друг над другом, помещаются в изолированный цилиндр, заполненный изоляционным маслом. Через отверстия в цилиндре выведены втулки с проводами для соединения шаровых разрядников, разрядники расположены на изолирующих штангах, укрепленных около цилиндра. Цилиндр (башня) генератора укрепляется на металлической раме с катками; таким образом, башенные генераторы обычно изготовляются в виде передвижной конструкции. Башня генератора может быть составлена из нескольких самостоятельных генераторов на более низкое напряжение. Вследствие использования масляной изоляции башенная конструкция позволяет создать импульсные генераторы, имеющие весьма компактное устройство. Удельные технические характеристики у генераторов башенной конструкции выше, чем у генераторов лестничной и этажерочной конструкций. Для построенных генераторов k1=0,5—3,5 кВт сек/м3, k2= 250— 430 кВ/м и коэффициент использования строительного объема 10—25%.
На рис. 4-22 представлен передвижной генератор башенной конструкции. Электрические параметры генератора: Uмакс=750 кВ, Ср=8 000 пф, Wг=2,25 кВт сек. Удельные технические характеристики: k1=2 кВт·сек/м3, k2=300 кВ/м, k3=15%.
Рис. 4-21. Эскиз подвесного генератора импульсных напряжений на 3,6 Мв, установленного в лаборатории газового разряда АН СССР. 1—ГИН; 2 и 3— электронные осциллографы; 4 — фотоустановка; 5 — зарядная установка; 6 — тормозное сопротивление.


Рис. 4-22. Передвижной генератор башенной конструкции на напряжение 750 кВ.
Для получения более высокого напряжения генераторы устанавливаются один на другой. Например, генератор на 3 000 кВ с емкостью в разряде 8 000 пф, установленный в зале завода «Электроаппарат», состоит из трех единиц па 1 000 кВ каждая, имеющих по четыре конденсатора с рабочим напряжением 250 кВ. Высота генератора около 9 м, диаметр башни 1 м, основание 2X2 м2. Повысительно-выпрямительная установка, состоящая из трансформатора, выпрямителей, трансформатора накала и переключателя полярности, также помещается в изолирующий цилиндр, заполненный маслом. Недостаток башенной конструкции генератора состоит в том, что ремонт и текущее наблюдение за состоянием изоляции отдельных элементов генератора весьма затруднены по сравнению с генераторами лестничной и этажерочной конструкций.

Возрастающие требования к импульсным генераторам в отношении высоких технических, электрических и эксплуатационных характеристик привели к созданию генераторов колонной конструкции. В генераторе колонной конструкции используются конденсаторы цилиндрической формы в изолирующем корпусе. Конденсаторы с фарфоровым или гетинаксовым корпусом устанавливаются друг на друга, будучи разделенными по высоте изолирующими цилиндрами. В качестве разделительного изолирующего цилиндра используется корпус от применяемых конденсаторов. Внутренние полости изолирующих разделительных цилиндров иногда заполняются маслом. Генератор имеет одну или несколько колонн, состоящих из взаимозаменяемых элементов. Одноколонный генератор аналогичен генератору башенной конструкции, однако ремонт и обслуживание одноколонного генератора проще по сравнению с башенным.
Многоколонные генераторы имеют устойчивую механическую конструкцию, состоящую из двух, трех, четырех или более колонн, изолирующий остов зарядных сопротивлений генератора одновременно используется в качестве жестких связей между колоннами. Многоколонные генераторы имеют большую эксплуатационную гибкость, так как имеется возможность путем несложных переключений изменять количество параллельно и последовательно соединенных конденсаторов в одной конденсаторной ступени.
Многоколонная конструкция генератора импульсных напряжений является наиболее совершенной конструкцией и позволяет создавать передвижные и стационарные генераторы, имеющие высокие технические и электрические параметры. Для построенных генераторов колонной конструкции удельные технические характеристики имеют следующие значения: k1=1—4 кВт·сек/м3, k2=300— 550 кВ/м и k3=10—25%.
На рис. 4-23 представлен внешний вид генератора колонной конструкции. Генератор состоит из четырех фарфоровых колонн и имеет 12 ступеней. Конденсаторы в фарфоровом корпусе на рабочее напряжение 175 кВ и емкость 0,16 мкф включаются параллельно по два конденсатора из двух колонн. Электрические параметры генератора:  Uмакс=2 100 кВ, Ср =26 800 пф, Wг =60 кВт сек. Удельные технические характеристики генератора:  k1=1,5 кВт-сек/м, k2=260 кВ/м,  k3=17%.
В Швеции в 1949 г. для испытания аппаратуры электропередачи на 380 кВ построен генератор на 3 600 кВ одноколонной конструкции, состоящий из девяти бумажно-масляных конденсаторов в корпусе из бакелизированной бумаги. Рабочее напряжение конденсатора 400 кВ, емкость 0,125 мкф, размеры конденсатора: диаметр около 1 м., высота 1,05 м. Электрические параметры генератора: Ср= 14 000 пф, Wг=90 кВт-сек. Удельные технические параметры: k1=3 кВт-сек/м; k2=385 кВ/м, k3=24%.

Рис. 4-23. Двенадцатиступенчатый генератор колонной конструкции на напряжение 2 100 кВ.
В 1949 г. в лаборатории компании Дженерал Электрик г. Питсфильд, США, сооружены два импульсных генератора, имеющих максимальное напряжение 7 500 кВ каждый. Амплитуда стандартной волны равна 5 100 кВ. Когда генераторы заряжены до полных напряжений противоположной полярности, удавалось пробить воздушный промежуток между ними длиной 16,8 м. Один из генераторов установлен на тележке и может быть вывезен по рельсовому пути на открытую испытательную площадку. Размеры двери, через которую генератор вывозится из зала, следующие: высота 15,2 м, ширина 4,3 м. Каждый из генераторов состоит из шести колонн высотой 13,5 м. В колоннах расположены конденсаторы, имеющие рабочее напряжение 100 кВ и емкость 0,33 мкф. В каждой ступени последовательно соединено по три конденсатора, таким образом зарядное напряжение ступени равно 300 кВ. Электрические параметры генератора Ср=6 500 пф, =180 кВт-сек. Удельные технические характеристики генератора: k1= 1 кВт/сек/м; k2=550 кВ/м, k3=12%.
Необходимыми элементами каждого генератора импульсных напряжений, обеспечивающими надежную работу ГИН, являются успокоительные, фронтовые, разрядные и зарядные сопротивления, шаровые разрядники.
Сопротивления, используемые в генераторе, должны иметь малую собственную индуктивность, достаточную теплоемкость и стабильность. Сопротивления могут изготавливаться из проволоки с большим сопротивлением, намотанной бифилярно на изолирующем остове из изолирующих трубок, наполненных жидкостью, или из материалов в форме трубок или стержней.
Проволочные сопротивления могут оказаться неудовлетворительными из-за значительной индуктивности и малой теплоемкости, кроме того, имеются трудности в устранении возможности коронирования. Жидкостные сопротивления практически безиндуктивны и имеют большую теплоемкость, однако недостаточно стабильны. Жидкостные сопротивления чаще всего используются в качестве зарядных сопротивлений, поскольку их нестабильность скажется только на изменении времени зарядки ГИН, которое строго не регламентируется. Наиболее удовлетворительными являются сопротивление из твердых материалов (угольные или из полупроводящей керамики), однако стабильность их работы при протекании импульсных токов недостаточна. Успокоительные сопротивления обычно выполняются проволочными и включаются последовательно с шаровыми разрядниками в каждой ступени. Фронтовое сопротивление может быть размешено либо внутри генератора, либо вне генератора, либо частично внутри и вне генератора. Если фронтовое сопротивление размешено внутри генератора, то для устранения возможных колебаний в контурах, образуемых индуктивностью внешних проводов, емкостью объекта и распределенными емкостями на землю требуется включение внешнего успокоительного сопротивления. Однако устройство фронтового сопротивления, распределенного по ступеням внутри генератора, устраняет необходимость в конструировании внешнего сопротивления, способного выдержать полное напряжение генератора. Разрядные сопротивления, регулирующие длину волны, могут одновременно выполнять или роль зарядных сопротивлений и в этом случае они распределены внутри генератора, или роль делителя напряжения, расположенного вне генератора. В последнем случае разрядное сопротивление будет расположено с нагрузочной стороны по отношению к фронтовому и приведет к снижению амплитуды волны напряжения на нагрузке.
Шаровые разрядники, используемые в импульсных генераторах, обычно выполняются полыми. Диаметр шаров связан с величиной зарядного напряжения генератора. Обычно считают, что диаметр шара не должен быть меньше величины максимального раздвижения шаров, которая определяется зарядным напряжением. Устройство деталей крепления шаровых разрядников должно обеспечивать малую утечку тока вследствие коронирования; по этой же причине в импульсных генераторах не используются разрядники с несимметричными электродами. Конструкция, на которой укрепляются шаровые разрядники, должна иметь устройство для одновременного раздвижения или сближения шаров. Обычно с одной стороны шары укрепляются неподвижно, а другая половина шаров укрепляется на поворотной изолирующей штанге, управляемой дистанционно. Другим способом, используемым в генераторах многоколонной конструкции, является устройство изолирующего вала с конической передачей. На рис. 4-24 представлен эскиз устройства для раздвижения и сближения шаров. Изолирующий вал 7 приводится во вращение электродвигателем 10.

Рис. 4-24. Устройство подвижной системы шаровых разрядников импульсного генератора колонной конструкции. 1 и 2 — колонны генератора; 3 —конденсаторы; 4 — разделительные изолирующие цилиндры или опорные изоляторы; 5 — промежуточные фланцы; 6 — шаровые разрядники; 7—общая изолирующая штанга; 8— вал; 9 — основание ГИН; 10 — электродвигатель; 11— коническая передача; 12 —гайка; 13 — держатель шара.

Система конической передачи 11 приводит во вращение левые шары разрядников 6, правые шары укреплены неподвижно. Вал конической передачи 1 имеет винтовую нарезку и, ввинчиваясь в гайку 12, скрепленную с держателем шара 13, перемещает в горизонтальном направлении левый шар у каждого разрядника.
Регулярная работа шаровых разрядников в многоступенчатом импульсном генераторе иногда оказывается затруднительной. Как было показано при рассмотрении принципа работы многоступенчатого генератора, величина и длительность перенапряжения на втором и последующих промежутках, после пробоя в первом связана с величиной емкости ступени по отношению к земле и емкости между ступенями. Выполненные исследования показали, что величина и длительность перенапряжений на втором и последующих промежутках малы и зависят от соотношения между величинами емкости шарового разрядника Сш, емкости ступени на землю Сз и емкости между ступенями Сст.

Чем меньше отношение собственной емкости шарового разрядника к сумме емкости ступени на землю и емкости между ступенями, тем выше величина перенапряжения. Поскольку длительность перенапряжения мала (доли микросекунды), расстояние в промежутках, определяющее напряжение пробоя, должно устанавливаться с небольшим превышением по сравнению с первым (запальным) промежутком. Вследствие разброса в пробивных напряжениях пробой может произойти раньше в одном из промежутков следующих ступеней. В связи с этим наличие пыли на шаровых разрядниках и ‘отсутствие внешних ионизирующих факторов увеличивают разброс в пробивных напряжениях, а следовательно, затрудняют регулярную работу ГИН. При конструктивном исполнении шаровых разрядников следует их располагать один над другим, для того чтобы ультрафиолетовое излучение от искры в первом промежутке попадало на другие промежутки и способствовало регулярной работе ГИН. Практически регулярная работа многоступенчатого генератора возможна при количестве ступеней не более 50.
Величина напряжения на шаровом промежутке после пробоя первого промежутка может быть определена как
(4-76)

где Uш — начальное напряжение перед пробоем первого промежутка. Из других вспомогательных элементов импульсного генератора следует отмстить необходимость дистанционно управляемых устройств для переключения полярности зарядного напряжения и для заземления и снятия остаточных зарядов с конденсаторов ГИИ после окончания работы на установке.

[РЕМОНТ] ГИ-20/2 — генератор импульсный высоковольтный — Диагностика ГИ-20/2


ГИ-20/2 — генератор импульсный высоковольтный; Диагностика ГИ-20/2 — Ремонт ГИ-20/2 в Санкт-Петербурге. Квалифицированная диагностика и исправление на уровне компонентов печатных плат производится в Санкт-Петербурге. Возможно выполнение работ с доставкой оборудования в города России и стран СНГ.
Электроника приборов состоит из следующих узлов: схема индикации (комплектующие: ЖК дисплей, драйвер, светодиоды, токоограничительные резисторы, декодер) — передает преобразованную информацию о последнем состоянии устройства и присоединенных датчиков; схема автоматической самодиагностики (компоненты: модуль опроса датчиков, модуль внутрисхемного тестирования, сторожевой таймер, интерфейс отладки, модуль проверки контрольной суммы) — позволяет оценить состояние важных частей при включении питания; схема управления (разработана на основе: логического контроллера, шины данных, устройства программирования, интерфейса связи, оперативной памяти, цифро-аналогового преобразователя, гальванической развязки, кварцевого генератора, модуля цифровых входов, постоянного запоминающего устройства, модуля выходов) — является электронной схемой для реализации алгоритма функционирования цифрового устройства в целом и обеспечивает предусмотренное выполнение нужных функций в соответствии с назначением; контроллер питания (на основе: выпрямительных диодов, трансформатора, стабилизатора, сглаживающего фильтра) — обеспечивает снабжение всех деталей устройства стабильным электрическим питанием; схема измерения (на основе: аналого-цифрового преобразователя, защитных диодов, делителя напряжения, активного фильтра, датчика температуры, источника опорного напряжения, датчика тока, операционного усилителя) — предназначена для регистрации изменений контролируемых характеристик.

Условия ремонта

Общие условия выполнения диагностики и ремонта размещены в разделе Условия.

Примеры серийных номеров на шильде


KXA-9221951554791986
QTA-2105191557113492
IXV-0603363032950402
NYC-2228790840863495
FND-6471628997774763

Чтобы получить самую актуальную информацию о конкретной стоимости и сроке выполнения необходимых услуг отправьте запрос с описанием признаков неисправностей на электронную почту [email protected]

Примеры работ
Услуги
Контакты

Похожие статьи:


Время выполнения запроса: 0,00511002540588 секунд.

Генераторы импульсов среднего и высокого напряжения (время нарастания> 1 нс)

Генератор импульсов AVR-9A-B 12 В 10 нс 0,2-2000 мкс 50 кГц ДА сильноточная
Генератор импульсов АВР-9Б-Б 20 В 15 нс 0,2-2000 мкс 50 кГц ДА сильноточная
Генератор импульсов AVR-9C-B 12 В 50 нс 0.2-200us 5 кГц ДА сильноточная
Генератор импульсов АВР-9Д-Б 20 В 80 нс 0,2-200 мкс 5 кГц ДА сильноточная
Генератор импульсов AVR-J1-B 20 В 1.2 нс 10-200 нс 200 кГц ДА более широкие диапазоны мощности опционально
Генератор импульсов АВ-1015-Б 50 В 10 нс 20 нс-10 мс 10 МГц ДА общего назначения
Генератор импульсов АВР-1А-Б 50 В 10 нс 100 нс-100 мкс 100 кГц ДА до 50% рабочего цикла
Генератор импульсов АВМР-3-Б 50 В 2.5 нс 10-100 нс 3 МГц ДА быстрое время нарастания, высокое PRF
Генератор импульсов AVR-J2-B 50 В 1.2 нс 10-200 нс 200 кГц ДА более широкие диапазоны мощности опционально
Генератор импульсов АВОЗ-Э1-Б 50 В 50 нс 0,5 мкс — 10 мкс 10 кГц ДА Средняя выходная мощность 100 Вт
Генератор импульсов АВ-1011Б1-Б 100 В 2 нс 100 нс-1 мс 100 кГц ДА общего назначения
Генератор импульсов AVR-E6-B 100 В 2 нс 8-30нс 2 МГц ДА быстрое время нарастания, высокое PRF
Генератор импульсов AVR-J3-B 100 В 1.2 нс 10-200 нс 100 кГц ДА более широкие диапазоны мощности опционально
Генератор импульсов AVR-E3A-B 100 В 1.2 нс 10-500 нс 200 кГц ДА быстрое время нарастания, высокое PRF
Генератор импульсов АВ-1010-Б 100 В 10 нс 20 нс-10 мс 1 МГц ДА общего назначения
Генератор импульсов АВР-2А-Б 100 В 10 нс 100 нс-100 мкс 100 кГц ДА Среднее значение 50 Вт, нагрузка 50 Ом
Генератор импульсов АВР-2Б-Б 100 В 10 нс 100 нс-100 мкс 100 кГц ДА В среднем 100 Вт, нагрузка 50 Ом
Генератор импульсов АВОЗ-Э2-Б 100 В 80 нс 0.5us-10us 10 кГц ДА В среднем 100 Вт, нагрузка 1 Ом
Генератор импульсов АВЛ-2А-Б 160 В 2 нс 3-100 нс 20 кГц ДА быстрое время нарастания
Генератор импульсов AVL-2A-W-B 160 В 2 нс 3-400 нс 20 кГц ДА быстрое время нарастания
Генератор импульсов AVL-AV-1-W-B 100 В 2 нс 5-400 нс 50 кГц ДА быстрое время нарастания
Генератор импульсов AVR-A-1-PW-B 200 В 10 нс 50-500 нс 100 кГц ДА высокий PRF
Генератор импульсов AVR-S3-B 200 В 2 нс 0.1us-5us 10 кГц ДА быстрое время нарастания, широкий диапазон PW
Генератор импульсов АВР-А-1-С2-С 200 В 2 нс 10-200нс 10 кГц быстрое время нарастания
Генератор импульсов АВИР-2-Б 200 В 1,5 нс 3-10 нс 20 кГц ДА быстрое время нарастания
Генератор импульсов АВИР-3-Б 200 В 2 нс 10-200 нс 20 кГц ДА быстрое время нарастания
Генератор импульсов АВИР-4-Б 200 В 2 нс 4-200 нс 20 кГц ДА быстрое время нарастания
Генератор импульсов АВИР-4Д-Б 200 В 2 нс 4-1000 нс 20 кГц ДА быстрое время нарастания
Генератор импульсов АВР-3-Б 200 В 10 нс 0.1us-100us 10 кГц ДА общего назначения, очень широкий диапазон мощности
Генератор импульсов АВР-3НЕ-Б 200 В 10 нс 50 нс-100 мкс 100 кГц ДА высокая мощность, очень широкий диапазон мощности
Генератор импульсов АВОЗ-Д4-Б 200 В 50 нс 0,2us-10us 5 кГц ДА может управлять пятью нагрузками 50 Ом или одной нагрузкой 10 Ом
Генератор импульсов АВОЗ-Д3-Б 200 В 50 нс 0.2us-10us 5 кГц ДА может управлять десятью нагрузками 50 Ом или одной нагрузкой 5 Ом
Генератор импульсов АВЛ-2Д-Б 240 В 1,5 нс 10-100 нс 20 кГц ДА быстрое время нарастания
Генератор импульсов AVR-G1-B 250 В 20 нс 0,1 мкс-1 мс 10 кГц ДА для высокоомных нагрузок
Генератор импульсов AVR-AHF-1-B 250 В 10 нс 50-500 нс 100 кГц ДА высокий PRF, высокий рабочий цикл
Генератор импульсов АВР-3HF-B 250 В 10 нс 0.1-100us 100 кГц ДА общего назначения, широкий диапазон PW, высокий PRF
Генератор импульсов АВОЗ-Э3-Б 250 В 150 нс 0,5 мкс — 10 мкс 1 кГц ДА Средняя выходная мощность 100 Вт
Генератор импульсов АВОЗ-Э4-Б 250 В 100 нс 0,5 мкс — 10 мкс 3 кГц ДА Средняя выходная мощность 100 Вт
Генератор импульсов АВР-3ХГ-Б 300 В 12.5 нс 50 нс-100 мкс 20 кГц ДА общего назначения, очень широкий диапазон мощности
Генератор импульсов АВРК-1-Б 300 В 3 нс (опционально 1,5 нс) 5-100 нс 1 кГц ДА быстрое время нарастания
Генератор импульсов АВРФ-4А-Б 400 В 5 нс 0,15 мкс-10 мкс 10 кГц ДА быстрое время нарастания
Генератор импульсов AVR-GHV4-B 400 В 30 нс 1ус-0.5сек 100 кГц ДА для высокоомных нагрузок
Генератор импульсов AVR-G5-B 440 В 20 нс 200 нс-0,5 с 100 кГц ДА биполярный сигнал
Генератор импульсов АВР-4-Б 400 В 15 нс 0,1 мкс-100 мкс 10 кГц ДА общего назначения, очень широкий диапазон мощности
Генератор импульсов АВЛ-5-Б 450 В 5 нс (2.5 нс опт) 8-100 нс 2 кГц ДА быстрое время нарастания, высокое напряжение
Генератор импульсов АВРК-2-Б 400 В 3 нс (опционально 1,5 нс) 7-65нс 1 кГц ДА быстрое время нарастания, высокое напряжение
Генератор импульсов АВРЗ-5W-Б 500 В 6.5 нс 15нс-10ус 5 кГц ДА быстрое время нарастания, широкий диапазон PW
Генератор импульсов АВР-5Б-Б 500 В 20 нс 0.1us-100us 10 кГц ДА общего назначения, очень широкий диапазон мощности
Генератор импульсов АВОЗ-Д1-Б 500 В 70 нс 0,2us-10us 5 кГц ДА может управлять пятью нагрузками 50 Ом или одной нагрузкой 10 Ом
Генератор импульсов AVR-GHV1-B 500 В 40 нс 0,2 мкс — 0,5 с 1 кГц ДА для высокоомных нагрузок
Генератор импульсов AVR-GHV2-B 500 В 40 нс 0.2us-0.5сек 1 кГц ДА для высокоомных нагрузок, инверсный выход
Генератор импульсов AVR-GHV6-B 500 В 100 нс 0,2 мкс — 0,5 с 10 кГц ДА для высокоомных нагрузок
Генератор импульсов АВОЗ-Э5-Б 500 В 200 нс 0,5 мкс — 10 мкс 500 Гц ДА Средняя выходная мощность 100 Вт
Генератор импульсов АВРК-3-Б 550 В 4 нс (1.5 нс опт) 6-35нс 1 кГц ДА быстрое время нарастания, высокое напряжение
Генератор импульсов АВР-7Б-Б 700 В 20 нс 0,1 мкс-100 мкс 10 кГц ДА общего назначения, очень широкий диапазон мощности
Генератор импульсов АВОЗ-Д2-Б 700 В 100 нс 0,2us-10us 2.5 кГц ДА может управлять пятью нагрузками 50 Ом или одной нагрузкой 10 Ом
Генератор импульсов АВРФ-7Б-Б 750 В 8 нс 90нс-10ус 5 кГц ДА быстрое время нарастания
Генератор импульсов AVR-GHV5-B 800 В 100 нс 1 мкс-0,5 с 50 кГц ДА для высокоомных нагрузок
Генератор импульсов АВРК-4-Б 750 В 4 нс (1.5 нс опт) 6-20нс 1 кГц ДА быстрое время нарастания, высокое напряжение
Генератор импульсов АВР-8А-Б 1000 В 50 нс 0,2 мкс-200 мкс 1 кГц ДА общего назначения, очень широкий диапазон мощности
Генератор импульсов AVRH-1-B 1000 В 50 нс 0,2us-5us 1 кГц ДА высокое напряжение, высокое сопротивление
Генератор импульсов АВОЗ-Д7-Б 1000 В 120 нс 0.2us-10us 1 кГц ДА может управлять пятью нагрузками по 50 Ом или одной нагрузкой 10 Ом, всего до 100А!
Генератор импульсов АВОЗ-Д6-Б 1000 В 200 нс 1us-10us 500 Гц ДА может управлять десятью нагрузками 50 Ом или одной нагрузкой 5 Ом, всего до 200 А!
Генератор импульсов AVRQ-4-B 1500 В 25-250 нс 1 нас 10 Гц ДА переменное время нарастания
Генератор импульсов AVRH-2-B 2000 В 80 нс 0.2us-2.5us 1 кГц ДА высокое напряжение, высокое сопротивление
Генератор импульсов AVRH-3-B 3000 В 100 нс 0,2–2,5 мкс 1 кГц ДА высокое напряжение, высокое сопротивление

Высоковольтные генераторы импульсов серии GIPO-SAU SDS High Voltage

Информация о продукте «Генераторы высоковольтных импульсов серии ГИПО-САУ»

Автономное устройство; Входное напряжение от 85 до 264 В переменного тока; Выходное напряжение от -500 до -5 500 В постоянного тока; Нарастающий фронт импульса от 2.5 нс

Серия GIPO-SAU — это приборная автономная версия серии GIPO. Он имеет четкую панель управления экраном. Основываясь на использовании технологии полевых транзисторов, серия генераторов высоковольтных импульсов GIPO-SAU может генерировать импульсы до 5,5 кВ постоянного тока с временем нарастания всего в несколько наносекунд (обычно 3 нс) с регулируемой длиной импульса до от 200 нс до 30 мкс при зарядке емкостных нагрузок.

Высоковольтный источник питания с очень высокой стабильностью (10 ppm / ° C) интегрирован в генератор высоковольтных импульсов GIPO.Для автономной работы пользователь может установить амплитуду, ширину и частоту выходного импульса высокого напряжения с помощью 10-витковых потенциометров. Для дистанционного управления оборудование оснащено входом для внешнего аналогового сигнала 0/10 В постоянного тока. Импульсы высокого напряжения запускаются вручную с помощью кнопки на передней панели (однократное нажатие), периодически во внутреннем режиме или по внешнему сигналу запуска. Этот автономный генератор импульсов полностью сертифицирован и был протестирован некоторыми крупными оптическими и фотонными компаниями.

Основные характеристики:

  • Автономный генератор высоковольтных импульсов
  • Импульсы могут достигать 5,5 кВ постоянного тока;
  • Ширина импульса регулируется от 22 нс до 30 мкс
  • Регулировка может производиться локально с помощью 10-оборотных потенциометров или дистанционно.

Применения: ячейки Поккеля, многоканальные пластины, усиленные ПЗС-матрицы, лазерные диоды, лампы-вспышки

Группа продуктов: Генераторы импульсов высокого напряжения
Название серии производителя: ГИПО-САУ серии

Ссылки связанные с «Генераторы высоковольтных импульсов серии GIPO-SAU»

  • Другие продукты SDS High Voltage

Генератор высоковольтных наносекундных электрических импульсов на основе фотопроводящего полупроводникового переключателя — Результаты исследований Университета Чарльза Стерта

@inproceedings {cdddbdd1ff164b35aaa9b8598ea931cc,

title = «Высоковольтный генератор электрических импульсов

на основе полупроводникового светового импульса

на основе фотопроводящего генератора

abstract = «Недавно разработанный алгоритм моделирования, основанный на модели Шокли-Рида-Холла, был использован для описания характеристик выходных импульсов от недавно разработанного высоковольтного генератора наносекундных электрических импульсов (HVNEPG).Новый HVNEPG был основан на полуизолирующем фотопроводящем полупроводниковом переключателе на основе арсенида галлия (GaAs), который смещался при высоком внешнем электрическом поле (26,7 кВ / см) и освещался лазером на длине волны 1,064 микрометра в течение 1 наносекунды. В новом HVNEPG были использованы импульсный источник питания и линия передачи типа Блюмлейна с малой эквивалентной емкостью, что привело к получению высоковольтных выходных импульсов с низким уровнем дрожания и значительно увеличившему срок службы PCSS в сильном электрическом поле.Хорошее согласие между моделированием модели и экспериментальными измерениями приводит к выводу, что PCSS работала в линейном режиме при напряжении электрического поля выше критического. «,

ключевые слова =» Blumlein, Критическое электрическое поле, Электрический импульс, Эквивалентная емкость , Экспериментальные измерения, Внешнее электрическое поле, Газ, Сильные электрические поля, Высокое напряжение, Линейные режимы, Низкое дрожание, Моделирование модели, Наносекундный электрический импульс, Выходной импульс, Фотопроводящие полупроводниковые переключатели, Импульсный источник питания, Полуизолирующий арсенид галлия, Шокли-Рид -Модели холла, алгоритмы моделирования, линия передачи «,

author =» Минхэ Ву, Сяомин Чжэн и Чэнли Руань, и Хунчунь Ян, и Юньцин Сунь, и Шань Ван, и Ганг Цзэн и Хун Лю «,

note =» Импортировано 3 мая. 2017 — Подробности DigiTool: publisher = USA: IEEE, 2009.editor / s (773b) = неизвестно; Даты событий (773o) = 19-20 декабря 2009 г .; Родительское название (773t) = Конференция IEEE по силовой электронике и интеллектуальной транспортной системе (PEITS); Конференция IEEE по силовой электронике и интеллектуальной транспортной системе (PEITS); Дата конференции: 19-12-2009 По 20-12-2009 «,

год =» 2009 «,

doi =» 10.1109 / PEITS.2009.5406937 «,

language =» English «,

volume =» 2 «,

pages =» 136—139 «,

booktitle =» PEITS 2009 «,

publisher =» IEEE «,

}

Генератор импульсного напряжения Hilo-Test

Генератор импульсного напряжения

Генератор импульсного напряжения
• Генератор импульсного напряжения
• Генератор импульсов IPG 250
• IPG 255 Генератор импульсов высокого напряжения (ВН)
• Генератор высоковольтных импульсов IPG 605
• IPG 809 Генератор импульсов высокого напряжения (ВН)
• Генератор высоковольтных импульсов IPG 1012
• IPG 1201 Генератор импульсов высокого напряжения (ВН)
• Генератор высоковольтных импульсов IPG 1218
• Генератор импульсов высокого напряжения (ВН) IPG 2025
• Генератор импульсов IPG 2436
• PG 4-641 Генератор импульсов высокого напряжения (ВН)
• Генератор высоковольтных импульсов PG 6-364
• Генератор высоковольтных импульсов PG 6-401
• PG 10-200 Генератор высоковольтных импульсов
• PG 12-360 Генератор импульсов высокого напряжения (ВН)
• Генератор комбинированных волн PG 12-400
• PG 20-100 Генератор импульсов высокого напряжения (ВН)

Генератор импульсного напряжения
Hilo-Test производит генераторы импульсных перенапряжений для испытаний на перенапряжение и безопасность, а также для проверки того, насколько хорошо изоляция выдерживает напряжение, и формы волны в соответствии с IEC 60060.Специально для испытаний на ЭМС фотоэлектрических систем и испытаний импульсного напряжения, например, реле, конденсаторов, катушек … вот правильное решение:
Высоковольтный импульсный генератор PG 6-364 (номер детали 5206010)

Резюме:
• Тестирование импульсных перенапряжений
• Импульсное напряжение: 6.3 кВ
• Форма волны: 1,2 / 50 мкс
• Форма волны: 10/700 мкс
• Энергия: 20 Дж / 400 Дж
• Другие формы сигналов
Генератор высоковольтных импульсов PG 6-364 генерирует стандартные импульсные напряжения с формами волны 1,2 / 50 мкс и 10/700 мкс. Выходное напряжение регулируется в пределах 0.2 кВ и 6 кВ. Полярность выходного напряжения выбирается. Можно предварительно выбрать положительную, отрицательную или переменную полярность выходного напряжения. Генератор предназначен для диэлектрических испытаний компонентов и систем, а также проверки электромагнитной совместимости электронных систем и устройств в соответствии с CCITT K17 / K20 / K22, ITU-T / K44, IEC 61000-4-5, VDE 0847.
Соответствующие стандарты:
МЭК: МЭК 61000-4-05
ITU-T: K17, K20, K22, K44

Генератор высоковольтных импульсов IPG 605

Резюме:
• Проверка изоляции
• Импульсное напряжение: 6.25 кВ
• Форма волны: 1,2 / 50 мкс
• Энергия: 5 Дж
• Обнаружение поломки
Высоковольтные генераторы импульсов
IPG 1218/1012/605 генерируют стандартные импульсные напряжения с формой волны 1,2 / 50 мкс в соответствии с IEC 60060. Они предназначены для испытания импульсной диэлектрической прочности компонентов, изоляции, воздушных и поверхностных защитных зазоров в соответствии с IEC.Пиковое значение испытательного напряжения плавно регулируется в диапазоне 0,2 — 6,25 / 10/12 кВ. Можно выбрать положительную или отрицательную полярность выходного напряжения. Встроенный делитель напряжения 1000: 1 позволяет контролировать форму выходного импульсного сигнала во время тестирования.
Есть две модели IPG 605 на выбор:
Номер модели
Описание
Номер детали
IPG 605
Генератор высоковольтных импульсов, 6кВ
5204032
IPG 605 с

тестовая крышка
Генератор высоковольтных импульсов с испытательной крышкой, 6кВ
5204043

Соответствующие стандарты:
МЭК: МЭК 60060-2, МЭК 60664-1, МЭК 61180-1

IPG 1012 Генератор высоковольтных импульсов

Резюме:
• Проверка изоляции
• Импульсное напряжение: 10 кВ
• Форма волны: 1,2 / 50 мкс
• Энергия: 12 Дж
• Обнаружение поломки
Высоковольтные генераторы импульсов
IPG 1218/1012/605 генерируют стандартные импульсные напряжения с формой волны 1.2/50 мкс в соответствии с IEC 60060. Они предназначены для испытания импульсной диэлектрической прочности компонентов, изоляции, воздушных и поверхностных защитных зазоров в соответствии с IEC. Пиковое значение испытательного напряжения плавно регулируется в диапазоне 0,2 — 6,25 / 10/12 кВ. Можно выбрать положительную или отрицательную полярность выходного напряжения. Встроенный делитель напряжения 1000: 1 позволяет контролировать форму выходного импульсного сигнала во время тестирования.
Модель
Описание
Номер детали
IPG 1012
Генератор высоковольтных импульсов, 10 кВ
5204012
IPG 1012 с

тестовая крышка
Генератор высоковольтных импульсов с испытательной крышкой, 10кВ
5204016

Соответствующие стандарты:
МЭК: МЭК 60060-2, МЭК 60664-1, МЭК 61180-1

IPG 1218 Генератор высоковольтных импульсов

Резюме:
• Проверка изоляции
• Импульсное напряжение: 12 кВ
• Форма волны: 1,2 / 50 мкс
• Энергия: 18 Дж
• Обнаружение поломки
Высоковольтные генераторы импульсов
IPG 1218/1012/605 генерируют стандартные импульсные напряжения с формой волны 1.2/50 мкс в соответствии с IEC 60060. Они предназначены для испытания импульсной диэлектрической прочности компонентов, изоляции, воздушных и поверхностных защитных зазоров в соответствии с IEC. Пиковое значение испытательного напряжения плавно регулируется в диапазоне 0,2 — 6,25 / 10/12 кВ. Можно выбрать положительную или отрицательную полярность выходного напряжения. Встроенный делитель напряжения 1000: 1 позволяет контролировать форму выходного импульсного сигнала во время тестирования.
Есть две модели IPG 1218 на выбор:

Модель
Описание
Номер детали
IPG 1218
Генератор высоковольтных импульсов, 12 кВ
5204036
IPG 1218 с

тестовая крышка
Генератор высоковольтных импульсов с испытательной крышкой, 12кВ
5204030
Соответствующие стандарты:
МЭК: МЭК 60060-2, МЭК 60664-1, МЭК 61180-1

Генератор комбинированных волн PG 12-400

Резюме:
• Перенапряжение
• Импульсное напряжение: 12 кВ
• Форма волны: 1,2 / 50 мкс
• Энергия: 400 Дж
• Фазовая синхронизация
Генератор комбинированных волн PG 12-400 — это генератор импульсного напряжения, который для высокоомных нагрузок, RL> 500 Ом, выдает стандартное импульсное напряжение с формой волны 1.2/50 мкс.
Соответствующие стандарты:
МЭК: МЭК 60060-2, МЭК 60664-1, МЭК 61010-1

IPG 2025 Генератор импульсов высокого напряжения (ВН)

Резюме:
• Проверка изоляции
• Импульсное напряжение: 20 кВ
• Форма волны: 1,2 / 50 мкс
• Энергия: 25 Дж
• Обнаружение поломки
Высоковольтные импульсные генераторы IPG 2025 и IPG 2436 создают стандартные импульсные напряжения с формой волны 1.2/50 мкс согласно IEC 60060. Они предназначены для испытания импульсной диэлектрической прочности компонентов, изоляции, воздушных и поверхностных защитных зазоров в соответствии со стандартами. Пиковое значение испытательного напряжения плавно регулируется от 2 до 20 кВ или от 2 до 24 кВ. Можно выбрать положительную или отрицательную полярность выходного напряжения. Встроенный делитель напряжения 1000: 1 позволяет контролировать форму выходного импульсного сигнала во время тестирования.

На выбор предлагаются две модели IPG 2025:

Модель
Описание
Номер детали
IPG 2025
Генератор высоковольтных импульсов, 20 кВ
5204053
IPG 2025 с

тестовая крышка
Генератор высоковольтных импульсов с испытательной крышкой, 20кВ
5204015

Соответствующие стандарты:
МЭК: МЭК 60664-1, МЭК 60335-1, МЭК 61180-1

IPG 2436 Генератор импульсов

Резюме:
• Проверка изоляции
• Импульсное напряжение: 24 кВ
• Форма волны: 1,2 / 50 мкс
• Энергия: 36 Дж
• Обнаружение поломки
HV — Генераторы импульсов IPG 2025 и IPG 2436 создают стандартные импульсные напряжения с формой волны 1.2/50 мкс согласно IEC 60060. Они предназначены для испытания импульсной диэлектрической прочности компонентов, изоляции, воздушных и поверхностных защитных зазоров в соответствии со стандартами. Пиковое значение испытательного напряжения плавно регулируется от 2 до 20 кВ или от 2 до 24 кВ. Можно выбрать положительную или отрицательную полярность выходного напряжения. Встроенный делитель напряжения 1000: 1 позволяет контролировать форму выходного импульсного сигнала во время тестирования.

Есть две модели IPG 2436 на выбор:

Модель
Описание
Номер детали
IPG 2436
Генератор высоковольтных импульсов, 24 кВ
5204054
IPG 2436 с

тестовая крышка
Генератор высоковольтных импульсов с испытательной крышкой, 24кВ
5204039

Соответствующие стандарты: IEC:
МЭК 60664-1, МЭК 60335-1, МЭК 61180-1

IPG 255 Генератор импульсов высокого напряжения (ВН)

Резюме:
• Проверка изоляции
• Импульсное напряжение: 8 кВ
• Форма волны: 1,2 / 50 мкс
• Энергия, постоянная: 0.5 Дж
• Обнаружение поломки
Генератор высоковольтных импульсов IPG 255 предназначен для испытания импульсной диэлектрической прочности компонентов, изоляции, воздушных и поверхностных защитных зазоров ватт-часов, статических реле и т. Д. В соответствии с IEC 60255, EN 61036, VDE 0435 Часть 303.
Есть две модели IPG 255 на выбор:
Модель
Описание
Номер детали
IPG 255
Генератор высоковольтных импульсов
5204031
IPG 255 с

тестовая крышка
Генератор высоковольтных импульсов с испытательной крышкой
5204035

Соответствующие стандарты:
МЭК: МЭК 60255, МЭК 62053

IPG 1201 Генератор импульсов высокого напряжения (ВН)

Резюме:
• Проверка изоляции
• Импульсное напряжение: 12 кВ
• Энергия: 0.072 Дж
• Измерение Riso> 2 МОм
Генератор высоковольтных импульсов IPG 1201 предназначен для испытания импульсной диэлектрической прочности компонентов, изоляции, воздушной и поверхностной вспышки через зазоры. Он специально используется для испытания способности выдерживать импульсные перенапряжения изоляции между доступными частями и частями, находящимися под опасным напряжением, например. клеммы для подключения антенны и клеммы сетевого питания, см. EN 60065.
Есть две модели IPG 1201 на выбор:
Модель
Описание
Номер детали
IPG 1201
Генератор высоковольтных импульсов, 12 кВ
5204047
IPG 1201 с

тестовая крышка
Генератор высоковольтных импульсов с испытательной крышкой, 12кВ
5204029

Соответствующие стандарты:
МЭК: МЭК 60065, МЭК 60950-1

PG 6-401 Генератор высоковольтных импульсов

Резюме:
• Проверка конденсатора
• Импульсное напряжение: 6 кВ
• Форма волны: 1,6 / 46 мкс
• Энергия: 400 Дж
• Испытательная емкость: 33 — 470 нФ
Генератор высоковольтных импульсов типа PG 6-401 предназначен для диэлектрических испытаний X- и Y-конденсаторов стандартными импульсными напряжениями 1.6/47 мкс до 6 кВ согласно IEC 384-14 и т. Д. Генератор работает по тому же принципу, что и IPG 809, но позволяет проверять значения емкости от 33 нФ до 470 нФ.
Соответствующие стандарты:
МЭК: МЭК 60384-14

IPG 809 Генератор импульсов высокого напряжения (ВН)

Резюме:
• Проверка конденсатора
• Импульсное напряжение: 8 кВ
• Форма волны: 1,7 / 46 мкс
• Энергия: 9 Дж
• Тестовая мощность: 0.1-27 нФ
Генератор высоковольтных импульсов типа IPG 809 разработан для диэлектрических испытаний X- и Y-конденсаторов стандартными импульсными напряжениями 1,7 / 46 мкс –0 / + 50% до 8 кВ в соответствии с IEC 60384-14, EN 132400, VDE 0565 и др.
Соответствующие стандарты:
МЭК: МЭК 60384-14

PG 4-641 Генератор импульсов высокого напряжения (ВН)

Резюме:
• Импульсное напряжение: 3600 В
• Ток короткого замыкания: 480 А
• Форма волны: 10/160 мкс
• Энергия: 600 Дж
Генератор импульсов высокого напряжения (HV) PG 4-641 создает стандартные импульсы напряжения и тока с формой волны 10/160 мкс.Выходное напряжение регулируется до 3600 В, максимальная амплитуда тока короткого замыкания — 480 А. Можно выбрать положительную или отрицательную полярность выходного напряжения. Встроенный делитель напряжения 1000: 1 позволяет контролировать форму выходного импульсного сигнала во время тестирования. Волну тока короткого замыкания можно отслеживать с помощью встроенного шунта.

PG 10-200 Генератор импульсов высокого напряжения (ВН)

Резюме:
• Испытание солнечных модулей
• Импульсное напряжение: 10 кВ
• Форма волны: 1,2 / 50 мкс
• Энергия: 250 Дж
• Cp = 10 — 183 нФ
Генератор импульсов высокого напряжения PG10-200 / PG12-360 используется для испытаний импульсным напряжением солнечных модулей (фотоэлектрических панелей) со стандартной формой волны импульсного напряжения 1.2/50 мкс согласно IEC 60060-1 / 2 до 10 кВ согласно. МЭК 61730-1 / 2 / EN 61730-1. Для испытаний солнечных модулей при испытаниях импульсным напряжением они покрываются медной фольгой, как описано в соответствующем стандарте, приведенном выше. После этого соединения солнечных модулей проверяются импульсным напряжением относительно медной фольги. Плотная оболочка из медной фольги, требуемая стандартом, обеспечивает сравнительно высокую емкость прибл. 0 — 183 нФ, который включается параллельно выходу генератора импульсов.
Соответствующие стандарты:
МЭК: МЭК 61730-1 / 2, МЭК 60060-2

PG 12-360 Генератор импульсов высокого напряжения (ВН)

Резюме:
• Испытание солнечных модулей
• Импульсное напряжение: 12 кВ
• Форма волны: 1,2 / 50 мкс
• Энергия: 360 Дж
• Cp = 10 — 183 нФ
Генератор импульсов высокого напряжения (HV) PG10-200 / PG12-360 используется для испытаний импульсным напряжением солнечных модулей (фотоэлектрических панелей) со стандартной формой волны импульсного напряжения 1.2/50 мкс согласно IEC 60060-1 / 2 до 10 кВ согласно. МЭК 61730-1 / 2 / EN 61730-1. Для испытаний солнечных модулей при испытаниях импульсным напряжением они покрываются медной фольгой, как описано в соответствующем стандарте, приведенном выше. После этого соединения солнечных модулей проверяются импульсным напряжением относительно медной фольги. Плотная оболочка из медной фольги, требуемая стандартом, обеспечивает сравнительно высокую емкость прибл. 0 — 183 нФ, который включается параллельно выходу генератора импульсов.
Соответствующие стандарты:
МЭК: МЭК 61730-1 / 2, МЭК 60060-2

PG 20-100 Генератор импульсов высокого напряжения (ВН)

Резюме:
• Испытание солнечных модулей
• Импульсное напряжение: 20 кВ
• Форма волны: 1,2 / 50 мкс
• Энергия: 100 Дж
• Cp = 10 — 183 нФ
Генератор импульсов высокого напряжения (HV) PG20-100 используется для испытаний импульсным напряжением солнечных модулей (фотоэлектрических панелей) со стандартной формой волны импульсного напряжения 1.2/50 мкс согласно IEC 60060-1 / 2 до 20 кВ согласно. МЭК 61730-1 / 2 / EN 61730-1.
Соответствующие стандарты:
МЭК: МЭК 61730-1 / 2

Генератор импульсов IPG 250

Резюме:
• Генератор импульсов
• Измерение переходной характеристики
• Различные режимы работы
Генератор импульсов IPG 250 предназначен для измерения переходной характеристики сетей с высоким сопротивлением, например делителей напряжения, пробников осциллографов и т. Д.Генератор отличается калиброванной регулировкой выходной амплитуды, коротким временем нарастания и плоской вершиной импульса. Амплитуду выходного импульса можно регулировать с помощью 10-виткового потенциометра от 0 до 250 В. Можно выбрать положительную и отрицательную полярность.

• Запросите предложение / свяжитесь с нами!

Высокое напряжение, биполярность и униполярность произвольной формы — Sky Blue Microsystems GmbH

Генераторы импульсов

EHT разработаны для обеспечения точного управления формой выходного сигнала для оптимизации процесса.Эти блоки имеют изолированный / плавающий выход и могут быть смещены относительно нагрузки или заземлены. Они были разработаны для управления плазменными нагрузками для медицинских устройств, фундаментальных исследований и обработки полупроводников.

Рабочий цикл, выходное напряжение и частота повторения импульсов могут быть независимо отрегулированы пользователем от нуля до максимального значения. Изолированный / плавающий выход может быть смещен относительно нагрузки.

Пользователь указывает требуемые характеристики в зависимости от потребности приложения.Сценарий сборки может быть следующим:

  • Время нарастания и спада от 100 нс до 1 мкс, в зависимости от нагрузки
  • максимальное выходное напряжение 1 кВ, 2,5 кВ, 5 кВ или 10 кВ
  • максимальная мощность 100 Вт, 500 Вт, 1000 Вт , 5000 Вт
  • частота постоянного тока 100 кГц (доступна более высокая частота пакетов) и
  • рабочий цикл от 0% до 100%

Устройство поставляется как система под ключ и может управляться с передней панели или с помощью дистанционное управление. Доступны варианты «только текущий источник» или «источник-приемник».

Рабочий цикл, частота повторения импульсов и выходное напряжение — все независимо, пользователь может настраивать их от нуля до максимального значения. Максимальное выходное напряжение и мощность устанавливаются при заказе. Свяжитесь с Sky Blue, чтобы обсудить конкретные потребности вашего приложения.

Униполярные генераторы сигналов произвольной формы (ниже 10 кВ)

  • Изолированный / плавающий выход может быть смещен относительно нагрузки
  • Генерация прямоугольных сигналов произвольной формы
  • Чистые прямоугольные сигналы на выходе с быстрым нарастанием / спадом
  • Система под ключ с передней панелью и / или дистанционное управление импульсами
  • Выходное напряжение, рабочий цикл и частоту повторения импульсов, настраиваемые независимо пользователем
  • Управляет широким спектром нагрузок, включая плазменные разряды
  • Pre-Pulse уменьшает звон на нагрузках с паразитной индуктивностью / емкостью

Технические характеристики

  • Частота: постоянный ток — 100 кГц (возможна более высокая пиковая частота)
  • Рабочий цикл: 0 — 100%
  • Время нарастания / спада прямоугольной волны: 100 нс — 1 мкс (в зависимости от нагрузки)
  • Максимальное выходное напряжение варианты: 1, 2.5, 5 или 10 кВ
  • Варианты максимальной мощности: 100, 500, 1000 или 5000 Вт
  • Только источник тока или доступны варианты источника и потребителя

Униполярные генераторы произвольной формы (выше 10 кВ)

  • Изолированный / плавающий выход может быть смещен относительно нагрузки
  • Генерация произвольной прямоугольной волны
  • Чистая прямоугольная волна на выходе при высоком напряжении
  • Система под ключ с передней панелью и / или дистанционным управлением импульсами
  • Выходное напряжение, рабочий цикл и импульс, настраиваемые пользователем независимо частота повторения
  • Управляет различными нагрузками, включая плазменные разряды

Технические характеристики

  • Варианты максимального выходного напряжения: 10-40 кВ
  • Варианты максимальной мощности: 100, 500, 1000 или 5000 Вт
  • Макс. Частота: 1 кГц (возможна более высокая пиковая частота)
  • Макс. Рабочий цикл: 2%
  • Время нарастания / спада прямоугольной волны: 1 — 4 мкс (в зависимости от нагрузки)
  • Только источник тока или доступны варианты источника и потребителя

Биполярные импульсы

  • Изолированный / плавающий выход может быть смещен относительно нагрузки
  • Биполярные импульсы
  • Чистый прямоугольный выход с быстрым нарастанием / спадом
  • Система под ключ с передней панелью и / или дистанционным управлением импульсами
  • Выходное напряжение, рабочий цикл и частоту повторения импульсов, регулируемые независимо пользователем
  • Управляет широким спектром нагрузок, включая плазменные разряды

Технические характеристики

  • Частота: DC — 100 кГц (возможна более высокая частота пакета)
  • Время нарастания / спада прямоугольной волны: 100 нс — 1 мкс (в зависимости от нагрузки)
  • Варианты максимального выходного напряжения: 1, 2.5, 5 или 10 кВ
  • Варианты максимальной мощности: 100, 500, 1000 или 5000 Вт

Данные продукта

Домашняя страница Megaimpulse Ltd.

Основные характеристики:

  • Технология на основе полупроводников обеспечивает высокие параметры выходного импульса, высокую эффективность и надежность, низкий уровень джиттера, длительный срок службы, отличную стабильность формы импульса
  • на основе дрейфовых восстанавливающих диодов (DSRD) и кремниевых лавинных формирователей (SAS) — новых типов полупроводниковых устройств
  • Компактная и надежная конструкция
  • кВ диапазон выходного импульсного напряжения
  • Самое быстрое время нарастания импульса
  • Высокая частота повторения

Области применения:

  • Сверхширокополосные радары
  • Фазированные антенные решетки
  • Подземные радары
  • Сверхширокополосные системы связи
  • Системы подавления сигналов
  • Испытание аттенюаторов и различного электронного оборудования
  • Проверка электронных устройств на устойчивость к электромагнитным помехам
  • Применение в медицине и биологии
  • и др.
Модель Описание Импульсное напряжение Время нарастания FWHM Макс.частота Информация
PPM0211

Модуль генератора субнаносекундных импульсов (головка) с регулируемой амплитудой импульсов, средней выходной мощностью до 100 Вт, стабильной и плавной формой импульса без посылочных импульсов, улучшенным охлаждением и стабильностью формы импульсов, увеличенной максимальной частотой повторения

2 кВ 1.5 нс 1 МГц
PPM0311

Модуль генератора субнаносекундных импульсов (головка) с регулируемой амплитудой импульсов, средней выходной мощностью до 80 Вт, стабильной и плавной формой импульса без посылочных импульсов, улучшенным охлаждением и стабильностью формы импульсов, увеличенной максимальной частотой повторения

3 кВ 1,7 нс 300 кГц
PPM0411

Модуль генератора субнаносекундных импульсов (головка) с регулируемой амплитудой импульсов, средней выходной мощностью до 60 Вт, стабильной и плавной формой импульса без посылочных импульсов, улучшенным охлаждением и стабильностью формы импульсов, увеличенной максимальной частотой повторения

4 кВ 1.7 нс 150 кГц
PPM0531

Модуль генератора пикосекундных импульсов (головка) с узкими выходными импульсами и максимальной скоростью нарастания, улучшенным охлаждением и стабильностью формы импульсов, увеличенной максимальной частотой повторения

5 кВ 25 кГц
PPM0731

Модуль генератора пикосекундных импульсов (головка) с узкими выходными импульсами и максимальной скоростью нарастания, улучшенным охлаждением и стабильностью формы импульсов, увеличенной максимальной частотой повторения

6.0,7 кВ 10 кГц

компактный и надежный высоковольтный высокочастотный пикосекундный генератор импульсов с самым коротким временем нарастания

1,5 кВ 70 л.с. 0,3 нс 50 кГц

компактный и надежный высоковольтный высокочастотный пикосекундный генератор импульсов с самым коротким временем нарастания

1.5 кВ 70 л.с. 0,3 нс 100 кГц

Головка (модуль) генератора пикосекундных импульсов с узкими выходными импульсами и максимальной скоростью нарастания

5 кВ 100 л.с. 0,4 ​​нс 16 кГц

Головка (модуль) генератора пикосекундных импульсов с узкими выходными импульсами и максимальной скоростью нарастания

7 кВ 100 л.с. 0.3 нс 10 кГц

компактный модуль генератора субнаносекундных импульсов для высокопроизводительных радаров и антенных решеток; Средняя выходная мощность 20 Вт; стабильная и плавная форма выходного импульса без вызывного сигнала после импульса

1 кВ 600 л.с. 2 нс 500 кГц

Модуль генератора субнаносекундных импульсов для высокопроизводительных радаров и антенных решеток; Средняя выходная мощность 100 Вт; стабильная и плавная форма выходного импульса без звона после импульса.

2 кВ 600 л.с. 1,5 нс 1 МГц

Модуль генератора субнаносекундных импульсов для высокопроизводительных радаров и антенных решеток; Средняя выходная мощность 50 Вт; стабильная и плавная форма выходного импульса без вызывного сигнала после импульса

3 кВ 600 л.с. 1,7 нс 200 кГц

Модуль генератора субнаносекундных импульсов для высокопроизводительных радаров и антенных решеток; Средняя выходная мощность 50 Вт; стабильная и плавная форма выходного импульса без вызывного сигнала после импульса

4 кВ 600 л.с. 1.7 нс 100 кГц

ПРИНАДЛЕЖНОСТИ:

Модель Описание Информация
PI-5/100

высоковольтный инвертор для наносекундных и субнаносекундных импульсов

N-SM141-N,
N-SM141-открытый

Полужесткие кабельные сборки для генераторов PPG с двухсторонними разъемами N-типа или с одним разъемом N-типа и одной открытой стороной

Высоковольтный 8-канальный генератор произвольных импульсов WFG600

Высоковольтные генераторы импульсов произвольной формы

Высоковольтный 8-канальный генератор произвольных импульсов WFG600

ОБЩЕЕ ОПИСАНИЕ

Многоканальный высоковольтный генератор сигналов с компьютерным управлением WFG600 — исключительный прибор, разработанный в первую очередь для экспериментов по адресации жидкокристаллических устройств и наиболее подходящий для всех приложений, где требуются синхронизированные последовательности импульсов с переменной шириной и амплитудой.

WFG600 можно заказать в 8-канальной версии , 2-канальной версии (или любой другой версии) с выходами ± 100 В , которые соответствуют нашему усилителю F10A в стандартной комплектации. В качестве альтернативы 8-канальная версия может быть произведена с выходами ± 200 В . Также можно заказать 4-канальный режим ± 400 В l, где каждый канал соответствует нашему усилителю A800 (даже 8 каналов, но в большем корпусе). Другие конфигурации могут быть подготовлены по запросу.

Генератор сигналов WFG600 подает произвольно размещены триггерные импульсы и могут запускаться извне. Он может работать в один непрерывный и два пакетных режима. Суммирующий модуль выдает низковольтный суперпозиция двух выбранных сигналов. Благодаря уникальной концепции двойной памяти формы сигналов можно изменять во время работы. Каждый выходной канал содержит очень быстрый высоковольтный усилитель.

Генератор сигналов WFG600 управляется компьютером PC-Windows® (NT, 2000, XP, Vista, 7, 10) или Macintosh® под управлением OS9.Для связи используется стандартный последовательный интерфейс. Осциллограммы графически редактируются на экране. Две формы сигнала и их суперпозиция отображаются одновременно, остальные доступны через всплывающие меню. Функциональные отношения между импульсами в осциллограммах и между временными шагами могут быть запрограммированы, чтобы избежать повторных ручных настроек. Формы сигналов можно объединять в группы, чтобы обеспечить синхронную регулировку амплитуды. Данные осциллограмм также можно обменивать с помощью программы для работы с электронными таблицами. Генератор сигналов WFG600 поставляется с программным обеспечением для сред Windows и Macintosh, а также с библиотекой VI для LabVIEW®.Программное обеспечение можно бесплатно загрузить для ознакомления. Все элементы пользовательского интерфейса объясняются на снимке экрана Macintosh и экрана Windows.

D Различия между генератором сигналов WFG600 и типичным генератором сигналов произвольной формы

Генератор сигналов произвольной формы (AWG) обычно имеет только один выходной канал. Генератор сигналов WFG600 — многоканальное устройство.

Выходной сигнал AWG — низковольтный и усилитель требуется чаще всего.Генератор сигналов WFG600 имеет очень быстрое в каждый канал встроен высоковольтный усилитель. Амплитуда на выходе не зависит нагрузки (в текущих пределах).

Все генераторы AWG строят свои сигналы из многих одинаково разнесенные точки. Такой подход хорошо подходит для генерации аналоговых сигналов типа «Имитация сердцебиения». Генератор сигналов WFG600 разработан для производят последовательности импульсов, и каждый импульс имеет свою ширину. Таким образом, формы волны могут быть создаются и изменяются быстрее, проще и требуют меньше места в памяти.

В AWG изменения вносятся непосредственно в форму волны. генерируется, что приводит к некоторым переходным состояниям. Чтобы предотвратить это, Генератор сигналов WFG600 включает два эквивалентных набора памяти. В любое время, один из них используется исключительно для генерации сигналов и не зависит от процедура редактирования. Вместо этого изменения направляются в другую память. набор. Когда новая форма волны подготовлена ​​и старая форма достигла своего конца, наборы памяти меняются местами. Такая подкачка памяти не вызывает никаких задержек и выполняется одновременно по всем каналам.

Доступное программное обеспечение для AWG очень проблематично использовать при создании импульсных последовательностей. Аппаратное и программное обеспечение WFG600 Генератор сигналов был разработан одновременно и оптимизирован для этого. цель. Например, можно определить логические отношения между импульсами и сложные изменения могут быть выполнены одним щелчком мыши.

Общие характеристики

Режимы работы

непрерывный

Непрерывный с подсчетом кадров

Последовательная съемка одного кадра

Пакетный один кадр с инверсией формы сигнала

Пакет N кадров

Пакет N кадров и осциллограммы

Скрипт — программируемый множественный пакет с изменением формы волны

Скрипт — программируемый множественный пакет с перезагрузкой сигналов

Мультиплексирование электродной матрицы

Выходы

Два контакта BNC для высоковольтного выхода на каждом канале

Импульсный бит управления (уровень TTL) индивидуально на каждом канале

Импульс запуска осциллографа (уровень TTL, возможно несколько точек запуска)

Сигнал «Генератор работает» (уровень TTL)

Низковольтное наложение двух выбранных форм сигнала (для контроля на осциллографе)

Входы

Внешние часы

Внешний триггер

Управление Пуск / Удержание

Управление передним / обратным ходом

Компьютерное управление

последовательный (RS232)

57600 бод, 8 бит, N, 1

Сроки

Базовые часы

20 МГц (управление кристаллом, 1 единица времени = 50 нс)

1 МГц (с кварцевым управлением, 1 единица времени = 1 мкс)

1 кГц (программное управление, настраивается с шагом 1 мс)

внешние часы (TTL, прямоугольная волна)

Минимальная ширина импульса

3 единицы времени

Разрешение по ширине импульса

3 ÷ 32767 тактовых единиц шириной (разрешение 15 бит).Ширину каждого импульса можно настроить индивидуально.

Максимальное количество импульсов

12288

Амплитуда

Максимум

± 100 В, 185 мА (возможны другие конфигурации)

Выходное сопротивление

<0.1 Ом

Нагрузка

резистивный || емкостный

Скорость нарастания

400 В / мкс

Разрешение

12 бит (или 50 мВ на высоковольтном выходе)

Точность

± 1 LSB или <2% уставки, ограничено временем установления.Установленная амплитуда не зависит от нагрузки в пределах тока

Примечание

Каждый выходной канал соответствует высоковольтному усилителю F10A. См. Страницу F10A для получения полной спецификации и графика пропускной способности. В качестве альтернативы характеристики усилителя А400 или А800 для других версий.

Условия эксплуатации

Температура окружающей среды от 0 ° C до 40 ° C (работа), от 0 ° C до 60 ° C (хранение)
Относительная влажность до 90% (работа), от 30% до 50% (хранение)
Время прогрева не требуется
Требования к питанию 100/110 В или 220/230 В, 50 ÷ 60 Гц
Страна происхождения Швеция

Просмотрите наши пакеты приложений, чтобы узнать о конкретных требованиях к тестам, а затем сообщите нам, что еще вам нужно

Отправить запрос о продукте .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
