характеристика, схемы, как сделать своими руками

Трансформаторный блок питания на 12В используется для преобразования сетевого напряжения до уровня необходимого для работы определенного устройства. Сегодня в данной разновидности блоков питания устанавливаются системы предохранения от резких скачков напряжения, коротких замыканий и для нормализации высокочастотных помех. Конструкция обладает надежностью при сравнительной простоте и низкой стоимости. Блок питания с трансформаторным типа можно самостоятельно сконструировать и собрать в домашних условиях.

Устройство и принцип работы

От обычного блока питания трансформаторный отличается наличием понижающего устройства, который позволяет снизить подаваемое в сети напряжение с 220В до 12В. Также в этих устройствах используется выпрямитель, который изготавливают из 1, 2 или 4 диодов полупроводникового типа – в зависимости от разновидности схемы.

В блоках питания этой категории используются трансформаторы в которых используется три основных компонента:

• Сердечник специального сплава металлов или из ферромагнетика;
• Сетевая первичная обмотка которая питается от 220В;
• Вторичную обмотку применяют с понижающим действием – к ней подключается выпрямитель.

В остальном данный блок совпадает по принципу работы, строению и устройству с обычным блоком питания. Благодаря этому есть возможность подключать устройства различных категорий.

Применяемый выпрямитель определяется схематическим устройством, которое зависит от того, до каких значений нужно довести уровень напряжения. Например, в случае удвоения напряжения, используется два полупроводника. После проводника необходимо в устройстве конструкции использовать электролитический конденсатор.

Общая структура

Структурная схема блока питания с трансформаторным действием имеет следующий тип:

При этом в некоторых зарядных устройствах трансформаторного типа не используются последние два элемента. По сути основными являются трансформатор и выпрямитель, именно они отвечают за снижение напряжения, но фильтр и стабилизатор обеспечивают дополнительную защиту и регулировку значений в подаваемом на устройство напряжении.

На рынке электроники сегодня наиболее популярными являются однополярные трансформаторные блоки питания. Схема данного устройства выглядит следующим образом:

О конструкции самого трансформатора и принципах его работы поговорим далее. Двухполюсный блок питания данной категории имеет следующую схему:

В отличии от первой схемы, в этой применяется трансформатор с одинаковыми парными вторичными обмотками, которые последовательно соединяются.

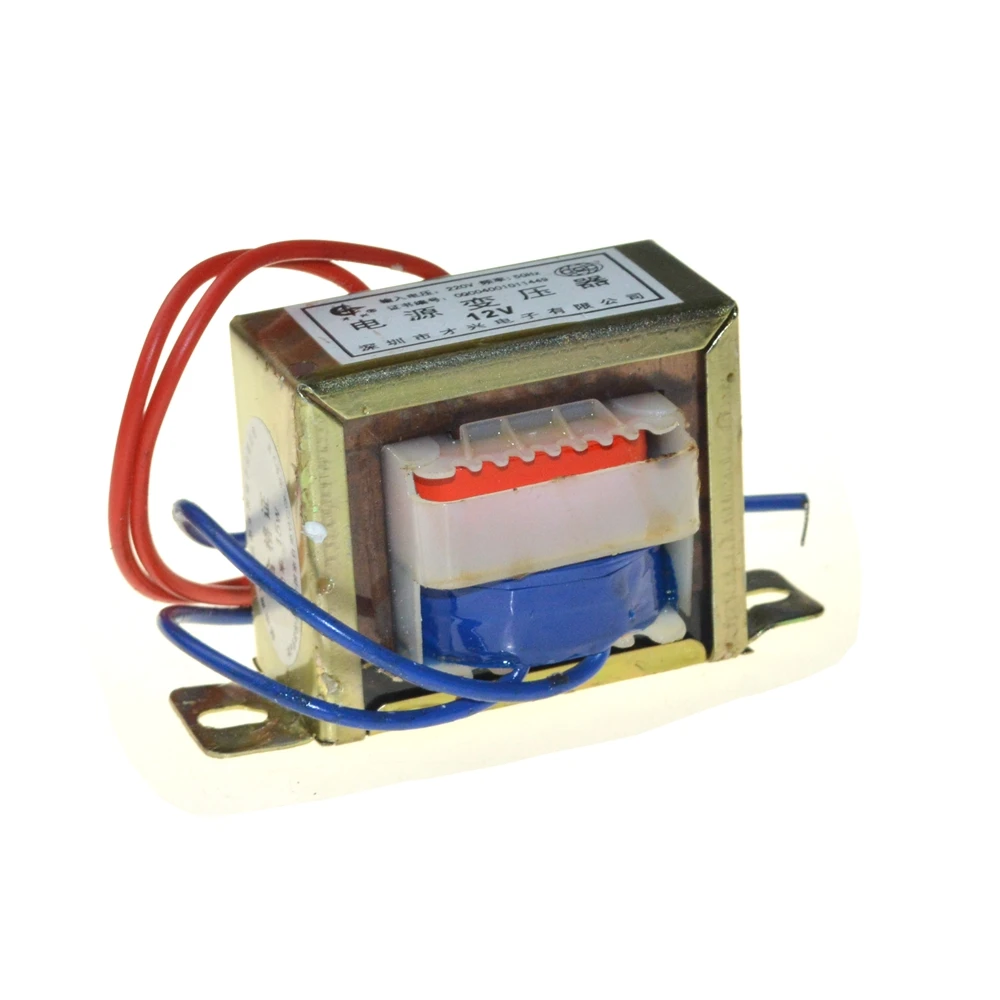

Трансформатор

Один из основных элементов конструкции трансформатора – сердечник. В блоках питания он может быть Ш-образный либо U-образный, в редких случаях применяются тороидальные сердечники. На них располагаются трансформаторные обмотки из двух слоев: вторичная поверх первичной.

Конструкция

При сборке конструкции используется специальная формула, которая позволяет вычислить необходимые габариты трансформатора:

(1/N)~F*S*B

В этой формуле используются следующие значения:

• N – число витков на 1 вольт;
• F – уровень частоты в переменном напряжении;
• S – сечение магнитопровода;
• B – индукция магнитного поля в магнитопроводе.

Таким образом можно вычислить конструктивные особенности трансформатора. В трансформаторных блоках питания применяются тороидальные, стержневые и броневые виды обмоток.

Их внешний вид представлен на картинке ниже:

Для расчета вторичной обмотки можно использовать следующий прием. Наматывается 10 витков, собирается трансформатор и с соблюдением техники безопасности, стандартным методом первичная обмотка подключается к электросети. Затем производятся замеры уровня напряжения на выводе из вторичной обмотки. Полученные значения делятся на 10, после этого 12 делится на 10. Так определяется число витков необходимое для выработки напряжения в 12В.

Принцип работы

Трансформатор на этой разновидности блока питания позволяет преобразовывать напряжение в 220В получаемое из обычной электросети до необходимого уровня напряжения для определенного устройства.

Генератором электромагнитных полей выступает проводник через который проходит переменный ток, а благодаря тому, что на трансформаторе он смотан в катушку его действие производится более плотно. Согласно закону электромагнитной индукции переменное поле наводится во вторичной обмотке.

Выбор напряжения

Необходимое напряжение определяется устройством, для питания которого будет использоваться блок питания. Можно использовать напряжение в 12В, 3.3В, 5В и 9В. Это самые популярные значения напряжения на выходе, при этом оно может иметь и другие значения. Все зависит от конструкции трансформатора, количества обмоток и размер сечения, используемого магнитопровода.

12В

Блок питания с напряжением на выходе в 12В широко используются в быту с конца прошлого столетия. Их применяют для питания котлов отопления, светодиодных лент, игровых устройств, сварочных аппаратов, телевизионных приставок и различных бытовых приборов.

3.3 В

Блоки с напряжением этого уровня используются преимущественно в персональных компьютерах, но могут использоваться и для подзарядки других устройств, например, в сварочных аппаратах.

5В

Данный вид трансформаторных блоков питания также используется для обеспечения питания компьютеров и серверов.

9В

Эта разновидность блоков для питания устройств широко применяется для работы со строительной техникой и различных бытовых устройств. Например, им подпитывается дрель, болгарка или перфоратор.

Выпрямитель

В трансформаторном блоке питания используется обычно мостовой выпрямитель с одним, двумя или четырьмя диодами.

Используем мостовую схему выпрямления

Использование мостового выпрямителя показано на данной схеме:

Как работает

Принцип работы у выпрямителя мостового типа следующий: во время течения в полупериоде, электрический ток идет через два диода, которые включены в прямом направлении. Это позволяет конденсатору получать напряжение с пульсацией в два раза большей частотой от питания.

Выше представлена схема как использовать выпрямитель мостового типа в конструкции. Чтобы понять, как работает выпрямитель с постоянным и переменным напряжением мостового типа можно использовать для ознакомления данную схему:

Треугольники на схеме – это диоды, которые позволяют работать мостовому выпрямителю.

Как спаять

Для спайки мостового выпрямителя следует использовать следующую схему:

Фильтр

В блоках трансформаторного типа фильтрация и отсечение переменных, составляющих являются обязательными. С этой целью в данных устройствах используются электролитические конденсаторы с большой емкостью.

Назначение

Электролитический конденсатор, выполняющий роль фильтра в этих устройствах используется как при работе блока с постоянным, так и переменным напряжением. Но в некоторых случаях выбор конденсатора может быть другим.

Выбор конденсатора

Для трансформаторных блоков питания подбирается конденсатор согласно уровню напряжения, с которым он работает. При постоянном напряжении вместо электролитного конденсатора можно использовать постоянный резистор, а при переменном напряжении обычной перемычкой, так как конденсатор становится проводником.

Как правильно подключать

Чтобы при самостоятельной сборке трансформаторного блока питания на 12В конденсаторы правильно работали, на выходе устройство укомплектовывается резистором с сопротивлением от 3 до 5 Мом.

Стабилизатор напряжения или тока

Источник питания стандартного типа собирается с использованием электролитического конденсатора с емкостью не более 10000 мкФ, двухполупериодного выпрямителя мостового типа из диодов с обратным напряжением в 50 вольт и прямым током 3А, а также с предохранителем 0,5А. В роли интегрального стабилизатора напряжения на 12В используется конденсатор 7912, либо 7812.

Стабилитрон

Для постоянства напряжения при выходе из блока питания рекомендуется использовать стабилитрон.

Интегральный стабилизатор напряжения

Без использования стабилизатора напряжения блок питания не сможет правильно функционировать. В роли этих компонентов используются конденсаторы серий LM 78xx и LM 79xx. Стабилитроны подбираются по подходящей величине параметров тока и напряжения, на рынке их большое множество, но самым продвинутым считается элемент типа КР142ЕН12.

Чем больше емкость конденсатора, тем лучше уровень сигнала на выходе, он имеет правильную форму и стремится к прямой линии.

Серия LM 78xx

Данные регуляторы напряжения имеют выходной ток до 1А, и выходное напряжение: 5, 6, 8, 9, 12, 15, 18, 24. Кроме того в этих конденсаторах есть тепловая защита от перегрузок и защита от коротких замыканий.

Серия LM 79xx

Эти регуляторы напряжения имеют значения схожие с серией 78xx. В них также реализована тепловая защита от больших перегрузок и защита от замыканий.

Вспомогательные узлы

В конструкции можно реализовать вспомогательные узлы, например, индикаторы или переключатели напряжения. Главное не переусердствовать и делать устройство согласно всем нормам и рекомендациям.

Индикаторные светодиоды

В конструкции можно продумать светодиодные индикаторы, которые применяются в заводских блоках и подзарядных устройствах. Светодиоды служат сигнализатором о том, что полезная работа трансформатора производится и напряжение соответствует требуемому значению.

Амперметр и вольтметр

Для произведения расчетов и подбора элементов, а также для правильной сборки блока питания необходимо использовать амперметр и вольтметр.

Схема самодельного источника питания

Схемы как собрать самодельный блок питания трансформаторного типа представлены были выше, но для удобства предлагаем для ознакомления еще одну схему, с понятными обозначениями.

На данной схеме изображен понижающий трансформатор с двумя обмотками и диодный мост для выпрямления.

Это простая схема, которая позволяет собрать самодельный источник питания с трансформатором любому начинающему электрику.

Как паять

Для сборки используется печатная плата из фольгированного диэлектрика. Сначала рисуется схема, затем на заготовку платы наносится рисунок и производится протравка. После этого засверливаются отверстия для крепления каждого элемента схемы блока.

Правила выбора комплектующих

Чтобы сделать своими руками блок питания с трансформатором необходимо правильно подобрать комплектующие. В данной статье мы разобрались как подсчитать значения необходимых элементов устройства, какие трансформаторы, выпрямители и фильтры можно использовать в блока питания этой разновидности. Для удобства предлагаю таблицу ниже, она поможет при выборе комплектующих:

В данной таблице приведены оптимальные значения и соотношения мощности устройства и технических характеристик всех компонентов, используемых в конструкции. Емкость конденсаторов должна обеспечивать заданную пульсацию в расчете 1мкФ на 1Вт в показателях мощности на выходе. Электролитический конденсатор должен выбираться для напряжения от 350В.

ББП-2.0 трансформаторный бесперебойный блок питания 12В 2А под АКБ 7Ач в металлическом корпусе

ББП-2.0 трансформаторный блок питания бесперебойный 12В 2А

под АКБ 12В 7Ач, металлический корпус, для монтажа внутри помещения

Обеспечивает автоматический переход на питание от аккумулятора при отсутствии напряжения сети. Аккумулятор (АКБ) приобретается отдельно

Краткое описание и область применения бесперебойного блока питания ББП-2.0

Блок бесперебойного питания (другие названия ББП, ИВЭПР, РИП) используется для бесперебойного питания слаботочных систем и устройств с напряжением питания 12В:

• для датчиков, оповещателей, приборов охранно-пожарной и охранной сигнализации

• для систем видеонаблюдения

• для электромагнитных и электромеханических замков

• для любого другого оборудования с напряжением питания 12В.

Электропитание ББП осуществляется от сети переменного тока 50 Гц напряжением 220В или от встроенного аккумулятора (АКБ) напряжением 12В.

Линейная стабилизация

Предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы.

Особенности бесперебойного блока питания ББП-2.0:

• линейная стабилизация выходного напряжения

• защита от короткого замыкания и перегрузки плавкой вставкой

Технические характеристики бесперебойного блока питания ББП-2.0

Производитель: J-Power

Исполнение: металлический корпус, съемная крышка

Тип источника питания : линейный

Количество каналов: 1 канал

Входное напряжение: 160-255 Вольт переменного тока, частотой 50±1Гц

Выходное напряжение: 13,4 Вольт постоянного тока

Максимальный ток на выходе: 2А

Объем устанавливаемой АКБ: возможность установки одной АКБ 7А/ч

Сертификат пожарной безопасности: нет

Диапазон рабочих температур: 0°C. ..+35°C

Габаритные размеры: 235х165х80мм

Стабилизированный блок питания 0.8 А 12В

Стабилизированный блок питания 0.8 Ампер 12 Вольт 10 Ватт Robiton AB12-800S положительная полярность (плюс в центре).
Задача любого БП — снизить напряжение 220 Вольт до значения, необходимого подключаемому прибору. В трансформаторном (линейном) блоке понижение напряжение происходит за счёт электротрансформатора (transformate — преобразовывать) — устройства из катушек (обмоток). Трансформаторные блоки просты и надёжны, легко ремонтируются. ТБП делятся на нестабилизированные и стабилизированные.

Robiton AB12-800S — стабилизированный блок питания, в конструкции которого, кроме электротрансформатора и выпрямителя тока, имеются фильтр и стабилизатор напряжения. Выходное напряжение такого типа БП не меняется при отклонениях напряжения внешной сети или тока нагрузки. У стабилизированных блоков питания самый низкий уровень паразитных радиоволновых шумов, именно их чаще всего используют с музыкальным оборудованием.

Почему именно Robiton представлен в нашем ассортименте? Пользователи отмечают высокую надёжность БП и их точное соответствие заявленным характеристикам. На все блоки питания Robiton предоставляется гарантия 1 год. По вопросам гарантийных обязательств вы можете обратиться к нам, как дилеру, так и непосредственно к производителю с нашей накладной. Упаковка, инструкция, спецификация на русском языке. Продукция соответствует требованиям безопасности. Изделия имеют привлекательный внешний вид.

Технические характеристики:
Входное напряжение: 220 В ~ 50Гц
Полярность: положительная
Разъем: 5,5 х 2,1мм / 12мм
Область применения: Для музыкального оборудования
Тип разъема: Штекер
Размер штекера: 5,5 х 2,1 мм
Полярность: Положительная
Выходное напряжение: 12 В
Выбор выходного напряжения: Фиксированное значение
Тип электросхемы: Трансформаторный
Напряжение питания: 220В-240В
Выходной ток (макс.): 800 мА
AС шнур: Отсутствует
DC шнур: 90 см

Идентификационные данные
Производитель	Robiton
Код (SKU)	IST-16174
Артикул	AB12-800S
Штрихкод	4680039741394
Основные характеристики
Выходной ток, (мА)	800
Выходное напряжение, (В)	12
Размер штекера, (мм)	5,5х2,1
Разъем	Штекер
Выбор выходного напряжения	фиксированное значение
Тип выходного напряжения	Стабилизированное
Полярность	Положительная
Тип блока питания	Трансформаторный
Габариты и Вес
Вес, (г)	90
Длина, (мм)	43
Толщина изделия, (мм)	86
Диаметр изделия, (мм)	86
Ширина изделия, (мм)	420

Блок питания 12в трансформаторный

radioskot.ru

Блоки питания трансформаторные 12В в Москве Быстрый просмотр Компания из Москвы,доставка В МАГАЗИН Онлайн консультант Заказ в один клик Быстрый просмотр Компания из Москвы,доставка В МАГАЗИН Онлайн консультант Заказ в один клик Быстрый просмотр Компания из Москвы,доставка В МАГАЗИН Онлайн консультант Заказ в один клик Быстрый просмотр Компания из Москвы,доставка В МАГАЗИН Онлайн консультант Заказ в один клик Быстрый просмотр Блок питания 12В 200Вт 010505 Arlight Компания из Москвы,доставка (завтра) В МАГАЗИН Онлайн консультант Бесплатный номер 8 800. .. Заказ в один клик 2 страница из 54 moskva.regmarkets.ru Как сделать блок питания на 12В из простого трансформатора Здравствуйте коллеги! Как и обещал, в этой статье мы будем делать блок питания на 12В. В прошлой статье мы с вами уменьшили вольтаж на трансформаторе с 32В до 12В и теперь будем делать из этого трансформатора полноценный блок питания на 12В постоянного напряжения. Итак, нам необходимо 4 диода и конденсатор 470мкф 25В. Диоды можно взять любые, так как напряжение будет не большое. Конденсатор нужен минимум на 25В, потому что на выходе с блока питания, напряжение постоянного тока будет больше 12В. Не пугайтесь этого – это нормально, так как при нагрузке блок питания будет выдавать положенные ему 12В. На диодах, впрочем, как и на конденсаторе, имеется полярность. Тот вывод, на котором нарисована полоска, является «плюсом». Соответственно, вывод без полоски, является «минусом». Берём два диода и соединяем их так: «плюс» с «минусом». Берём оставшиеся два диода и точно так же соединяем их. Можно спаять, а можно просто скрутить. Я буду скручивать: Я вам показываю наипростейший, можно сказать «кустарный», способ. Кому это нужно, может сделать это на специальной плате или в каком-нибудь корпусе, у кого какая потребность и фантазия. Здесь же объясняется принцип этого действа. Далее мы берём эти две «скрутки» и соединяем их между собой так, чтобы свободный «плюс» на одной «скрутке», соединялся с таким же «плюсом» на другой «скрутке». Так же и с «минусами»: свободный «минус» на одной «скрутке», соединяем с таким же на другой. У нас получится вот такой «квадратик»: Затем мы присоединяем вывода с трансформатора к нашему диодному мосту, который у нас с вами получился. Один вывод с трансформатора присоединяем к «плюс-минус» диодного моста и другой вывод с трансформатора присоединяем к другому контакту «плюс-минус» диодного моста. Контакты «плюс-плюс» и «минус-минус» остаются, пока, свободными. После этой «процедуры», берём конденсатор. На нём также имеется полярность. Обычно на конденсаторе отмечают контакт «минус». Не помеченный контакт, соответственно, будет «плюс». Конденсатор мы будем присоединять к диодному мосту. Делаем это по такой схеме: «плюс» конденсатора присоединяем к контакту «плюс-плюс» диодного моста, а «минус» конденсатора присоединяем к контакту «минус-минус» диодного моста. Почти готово. Теперь берём два проводка разных цветов. Я возьму красный для «плюса» и синий для «минуса». Цвета можете выбирать любые, кому как удобно или какие у кого есть. Можете взять одним цветом и на одном завязать узелок. Красный проводок, который для «плюса», я припаиваю к выводу «плюс-плюс» диодного моста. Там же находится вывод «плюс» конденсатора. Синий проводок, который для «минуса», припаиваем к выводу «минус-минус» диодного моста, где так же находится вывод «минус» конденсатора. Вот и всё! Теперь замерим напряжение: Напряжение равно 16,3В постоянного тока. На «холостую» это нормально, при нагрузке блок питания будет выдавать положенные ему 12В. Для случаев, когда нужно точное напряжение, можно поставить дополнительный стабилизатор. Если этот момент кому-то интересен, пишите в комментариях и я объясню как! Не переживайте, если что-то не получилось с первого раза. Проявляйте упорство и терпение, ведь только так можно чему-нибудь научиться! Если вас интересует что-то ещё подобное, пишите в комментариях. Постараюсь ответить на все вопросы и пожелания! Всё это «действо» можно посмотреть на моём канале в YouTube. viktorkorolev.ru Блок питания 1,5в, 3,3в, 5в, 12в, 24в, самому собрать из подручных деталей мощный блок. Схемы блоков питания. Сборка простого блока питания. В разделы: Советы Схемы → Простой блок питания Как самому собрать простой блок питания и мощный источник напряжения. Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории. Блок питания 12в Каждый, кто захочет сможет изготовить 12 — ти вольтовый блок самостоятельно, без особых затруднений. Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник … Шаг 1: Какие детали необходимы для сборки блока питания … Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок …. -Монтажная плата. -Четыре диода 1N4001, или подобные. Мост диодный. -Стабилизатор напряжения LM7812. -Маломощный понижающий трансформатор на 220 в, вторичная обмотка должна иметь 14В — 35В переменного напряжения, с током нагрузки от 100 мА до 1А, в зависимости от того какую мощность необходимо получить на выходе. -Электролитический конденсатор емкостью 1000мкФ — 4700мкФ. -Конденсатор емкостью 1uF. -Два конденсатора емкостью 100nF. -Обрезки монтажного провода. -Радиатор, при необходимости. Если необходимо получить максимальную мощность от источника питания, для этого необходимо подготовить соответствующий трансформатор, диоды и радиатор для микросхемы. Шаг 2: Инструменты …. Для изготовления блока необходимы инструменты для монтажа: -Паяльник или паяльная станция -Кусачки -Монтажный пинцет -Кусачки для зачистки проводов -Устройство для отсоса припоя. -Отвертка. И другие инструменты, которые могут оказаться полезными. Шаг 3: Схема и другие … Для получения 5 вольтового стабилизированного питания, можно заменить стабилизатор LM7812 на LM7805. Для увеличения нагрузочной способности более 0,5 ампер, понадобится радиатор для микросхемы, в противном случае он выйдет из строя от перегрева. Однако, если необходимо получить несколько сотен миллиампер (менее, чем 500 мА) от источника, то можно обойтись без радиатора, нагрев будет незначительным. Кроме того, в схему добавлен светодиод, чтобы визуально убедиться, что блок питания работает, но можно обойтись и без него. Блок питания 12в 30а Схема блока питания 12в 30А. При применении одного стабилизатора 7812 в качестве регулятора напряжения и нескольких мощных транзисторов, данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер. Пожалуй, самой дорогой деталью этой схемы является силовой понижающий трансформатор. Напряжение вторичной обмотки трансформатора должно быть на несколько вольт больше, чем стабилизированное напряжение 12в, чтобы обеспечить работу микросхемы. Необходимо иметь в виду, что не стоит стремиться к большей разнице между входным и выходным значением напряжения, так как при таком токе теплоотводящий радиатор выходных транзисторов значительно увеличивается в размерах. В трансформаторной схеме применяемые диоды должны быть рассчитаны на большой максимальный прямой ток, примерно 100А. Через микросхему 7812 протекающий максимальный ток в схеме не составит больше 1А. Шесть составных транзисторов Дарлингтона типа TIP2955 включенных параллельно, обеспечивают нагрузочный ток 30А (каждый транзистор рассчитан на ток 5А), такой большой ток требует и соответствующего размера радиатора, каждый транзистор пропускает через себя одну шестую часть тока нагрузки. Для охлаждения радиатора можно применить небольшой вентилятор. Проверка блока питания При первом включении не рекомендуется подключать нагрузку. Проверяем работоспособность схемы: подсоединяем вольтметр к выходным клеммам и измеряем величину напряжения, оно должно составлять 12 вольт, или значение очень близко к нему. Далее подключаем нагрузочный резистор 100 Ом, мощностью рассеивания 3 Вт, или подобную нагрузку — типа лампы накаливания от автомобиля. При этом показание вольтметра не должно изменяться. Если на выходе отсутствует напряжение 12 вольт, отключите питание и проверьте правильность монтажа и исправность элементов. Перед монтажом проверьте исправность силовых транзисторов, так как при пробитом транзисторе напряжение с выпрямителя прямиком попадает на выход схемы. Чтобы избежать этого, проверьте на короткое замыкание силовые транзисторы, для этого измерьте мультиметром по раздельности сопротивление между коллектором и эмиттером транзисторов. Эту проверку необходимо провести до монтажа их в схему. Блок питания 3 — 24в Схема блока питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт,  при токе максимальной нагрузки до 2А, если уменьшить токоограничительный резистор 0,3 ом, ток может быть увеличен до 3 ампер и более. Транзисторы 2N3055 и 2N3053 устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должно быть не менее 3 Вт. Регулировка напряжения контролируется ОУ LM1558 или 1458. При использовании ОУ 1458 необходимо заменить элементы стабилизатора, подающие напряжение с вывода 8 на 3 ОУ с делителя на резисторах номиналом 5.1 K. Максимальное постоянное напряжение для питания ОУ 1458 и 1558 36 В и 44 В соответственно. Силовой трансформатор должен выдавать напряжение, как минимум на 4 вольт больше, чем стабилизированное выходное напряжение. Силовой трансформатор в схеме имеет на выходе напряжение 25.2 вольт переменного тока с отводом посредине. При переключении обмоток выходное напряжение уменьшается до 15 вольт. Схема блока питания на 1,5 в Схема блока питания для получения напряжения 1,5 вольта, используется понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхема LM317. Схема регулируемого блока питания от 1,5 до 12,5 в Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольта до 12,5 вольт, в качестве регулирующего элемента применяется микросхема LM317. Ее необходимо установить на радиатор, на изолирующей прокладке для исключения замыкания на корпус. Схема блока питания с фиксированным выходным напряжением Схема блока питания с фиксированным выходным напряжением напряжением 5 вольт или 12 вольт. В качестве активного элемента применяется микросхема LM 7805, LM7812 она устанавливается на радиатор для охлаждения нагрева корпуса. Выбор трансформатора приведен слева на табличке. По аналогии можно выполнить блок питания и на другие выходные напряжения. Схема блока питания мощностью 20 Ватт с защитой Схема предназначена для небольшого трансивера самодельного изготовления, автор DL6GL. При разработке блока ставилась задача иметь КПД не менее 50%, напряжение питания номинальное 13,8V, максимум 15V, на ток нагрузки 2,7а. По какой схеме: импульсный источник питания или линейный? Импульсные блоки питания получается малогабаритный и кпд хороший, но неизвестно как поведет себя в критической ситуации, броски выходного напряжения … Несмотря на недостатки выбрана схема линейного регулирования: достаточно объемный трансформатор, не высокий КПД, необходимо охлаждение и пр. Применены детали от самодельного блока питания 1980-х годов: радиатор с двумя 2N3055. Не хватало еще только µA723/LM723-регулятор напряжения и несколько мелких деталей. Регулятор напряжения напряжения собран на микросхеме µA723/LM723 в стандартная включении. Выходные транзисторы Т2, Т3 типа 2N3055 для охлаждения устанавливаются на радиаторы. При помощи потенциометра R1 устанавливается выходное напряжение в пределах 12-15V. При помощи переменного резистора R2 устанавливается максимальное падение напряжение на резисторе R7, которое составляет 0,7В (между контактами 2 и 3 микросхемы). Для блока питания применяется тороидальный трансформатор (может быть любой по вашему усмотрению). На микросхеме MC3423 собрана схема срабатывающая при превышении напряжения (выбросах) на выходе блока питания, регулировкой R3 выставляется порог срабатывания напряжения на ножке 2 с делителя R3/R8/R9 (2,6V опорное напряжение), с выхода 8 подается напряжение открывающее тиристор BT145, вызывающее короткое замыкание приводящее к срабатыванию предохранителя 6,3а. Для подготовки блока питания к эксплуатации (предохранитель 6,3а пока не участвует) выставить выходное напряжение например, 12.0В. Нагрузите блок нагрузкой, для этого можно подключить галогенную лампу 12В/20W. R2 настройте, что бы падение напряжение было 0,7В (ток должен быть в пределах 3,8А 0,7=0,185Ωх3,8). Настраиваем срабатывание защиты от перенапряжения, для этого плавно выставляем выходное напряжение 16В и регулируем R3 на срабатывание защиты. Далее выставляем выходное напряжение в норму и устанавливаем предохранитель (до этого ставили перемычку). Описанный блок питания можно реконструировать для более мощных нагрузок, для этого установите более мощный трансформатор, дополнительно транзисторы, элементы обвязки, выпрямитель по своему усмотрению. Самодельный блок питания на 3.3v Если необходим мощный блок питания, на 3,3 вольта, то его можно изготовить, переделав старый блок питания от пк или используя выше приведенные схемы. К примеру, в схема блока питания на 1,5 в заменить резистор 47 ом большего номинала, или поставить для удобства потенциометр, отрегулировав на нужное напряжение. Трансформаторный блок питания на КТ808 У многих радиолюбителей остались старые советские радиодетали, которые валяются без дела, но которые можно с успехом применить и они верой и правдой вам долго будут служить, одна из известных схем UA1ZH, которая гуляет по просторам интернета. Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдержат и кто из них надежнее? У каждой стороны свои доводы, ну а вы можете достать детали и смастерить еще один несложный и надежный блок питания. Схема очень простая, защищена от перегрузки по току и при параллельном включении трех КТ808 может выдать ток 20А, у автора использовался такой блок при 7 параллельных транзисторов и отдавал в нагрузку 50А, при этом емкость конденсатора фильтра была 120 000 мкф, напряжение вторичной обмотки 19в. Необходимо учитывать, что контакты реле должны коммутировать такой большой ток. При условии правильного монтажа, просадка выходного напряжения не превышает 0.1 вольта Блок питания на 1000в, 2000в, 3000в Если нам необходимо иметь источник постоянного напряжения на высокое напряжение для питания лампы выходного каскада передатчика, что для этого применить? В интернете имеется много различных схем блоков питания на 600в, 1000в, 2000в, 3000в. Первое: на высокое напряжение используют схемы с трансформаторов как на одну фазу, так и на три фазы (если имеется в доме источник трехфазного напряжения). Второе: для уменьшения габаритов и веса используют бестрансформаторную схему питания, непосредственно сеть 220 вольт с умножением напряжения. Самый большой недостаток этой схемы — отсутствует гальваническая развязка между сетью и нагрузкой, как выход подключают данный источник напряжения соблюдая фазу и ноль. В схеме имеется повышающий анодный трансформатор Т1 (на нужную мощность, к примеру 2500 ВА, 2400В, ток 0,8 А ) и понижающий накальный трансформатор Т2 — ТН-46, ТН-36 и др. Для исключения бросков по току при включении и защите диодов при заряде конденсаторов, применяется включение через гасящие резисторы R21 и R22. Диоды в высоковольтной цепи зашунтированы резисторами с целью равномерного распределения Uобр. Расчет номинала по формуле R(Ом)=PIVх500. С1-С20 для устранения белого шума и уменьшения импульсных перенапряжений. В качестве диодов можно использовать и мосты типа KBU-810 соединив их по указанной схеме и, соответственно, взяв нужное количество не забывая про шунтирование. R23-R26 для разряда конденсаторов после отключения сети. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждые 1 вольт приходится 100 ом, но при высоком напряжении резисторы получаются достаточно большой мощности и здесь приходится лавировать, учитывая при этом, что напряжение холостого хода больше на 1,41. Еще по теме Трансформаторный блок питания 13,8 вольта 25 а для КВ трансивера своими руками. Трансформаторный блок питания Ремонт и доработка китайского блока питания для питания адаптера. Доработка блока питания Схемы блоков питания Схемы. Самодельный блок питания на 1,5 вольта, 3 вольта, 5 вольт, 9 вольт, 12 вольт, 24 вольта. Стабилизатор 7812, 7805 www.110volt.ru БЕСТРАНСФОРМАТОРНОЕ ПИТАНИЕ СХЕМ

Понадобился мне блок питания для самодельной мини-дрели, сделанной из моторчика на 17 Вольт. Пересмотрел много схем различных БП, но во всех использовался трансформатор, которого у меня нету, а покупать как-то неохота. Тогда решил поступить проще и собрать бестрансформаторный блок питания на данное напряжение — 17 Вольт. Схема довольно простая, на такой готовый блок питания нужно подавать 220 вольт переменного напряжения, короче питать схему от розетки, а на выходе мы получаем 17 вольт постоянного напряжения. Обычно источники питания такого типа применяют во всяких небольших бытовых вещах, например в фонарике с аккумулятором, в качестве зарядного, где нужен небольшой ток, до 150 mA или в электробритвах.   Итак, детали для схемы. Вот так выглядят высоковольтные металлопленочные конденсаторы (те что красные), и слева от них электролитический конденсатор на 100 мкФ.    Вместо микросхемы 78l08 можно использовать такие стабилизаторы напряжения, как КР1157ЕН5А (78l08) или КР1157ЕН5А (7905).    Если отсутствует выпрямительный диод 1N4007, то его можно заменить на 1N5399 или 1N5408, которые рассчитаны на более высокий ток. Серый кружок на диоде обозначает его катод.    Резистор R1 взял на 5W, а R2 — на 2W, для страховки, хотя оба можно было применять и на 0,5 Вт.    Стабилитрон BZV85C24 (1N4749), рассчитан на мощность 1,5 W, и на напряжение до 24 вольт, заменить его можно отечественным 2С524А.    Этот бестрансформаторный БП собрал без регулировки выходного напряжения, но если вы хотите организовать такую функцию, то просто подключите к выводу 2 микросхемы 78L08 переменный резистор примерно на 1 кОм, а второй его вывод — к минусу схемы.    Плата к схеме бестрансформаторного блока питания конечно есть, формат лэй, скачать можно тут. Думаю вы поняли, что диоды без пометки — это 1n4007.    Готовую конструкцию нужно обязательно поместить в пластиковый корпус, из-за того что включенная в сеть схема находиться под напряжением 220 вольт и прикасаться к ней ни в коем случае нельзя!    На этих фото вы можете видеть напряжение на входе, то есть напряжение в розетке, и сколько вольт мы получаем на выходе БП. Видео работы схемы бестрансформаторного БП    Большим плюсом этой схемы можно считать очень скромные размеры готового устройства, ведь благодаря отсутствию трансформатора этот БП можно сделать маленьким, и относительно недорогая стоимость деталей для схемы.    Минусом схемы можно считать то, что есть опасность случайно дотронуться к работающему источнику и получить удар током. Автор статьи — egoruch72.    Форум по ИП    Обсудить статью БЕСТРАНСФОРМАТОРНОЕ ПИТАНИЕ СХЕМ

Трансформаторный блок питания 12В 1000мА

Блоки питания Мегарон серии АС-220-N-12-1000 предназначены для питания различных устройств, с входным  напряжением 12В и потребляемым током до 1А. В том числе сотовых модемов и роутеров. Блок питания собран в пластмассовом корпусе или в модификации для установки на DIN-рейку. Внутри корпуса находится плата блока питания. Блок питания в модификации для установки на DIN-рейку соединяется с питающей сетью и с нагрузкой с помощью клемных колодок.



ВНИМАНИЕ! Трансформаторные блоки питания Мегарон серии АС-220-N-12-1000 сняты с производства и больше не поставляются. В качестве альтернативы рекомендуется использовать импульсные блоки питания с аналогичными характеристиками.



Рекомендуемые эксплуатационные режимы:

• интервал температур от  −10°С до + 45°С;
• относительная влажность воздуха до 80% при + 25°С;
• атмосферное давление от 650 до 800 мм рт. ст.



Технические данные:

• Входное напряжение, B: 150-240
• Частота питающей сети переменного тока, Гц: 50-60
• Выходное стабилизированное напряжение, В: 12 ± 5%
• Максимальный ток нагрузки, не более, А    1
• Масса кг. не более: 0,15
• Габаритные размеры, ВхШхГ: 85×70×60 мм.
• Степень защиты: IP20
• Интерфейс подключения (на выбор): RJ11



Требования безопасности:

• Блок питания по степени защиты от поражения электрическим током соответствует приборам класса II по ГОСТ 12.2.006–87 (МЭК 65-85).
• Запрещается разбирать блок питания!
• Запрещается включать блок питания в сеть в разобранном виде!
• При выходе устройства из строя, ремонт должен осуществляться  в условиях специализированной мастерской.



Подготовка к работе и правила эксплуатации:

• После транспортировки при температуре ниже −20°С, перед включением устройство необходимо выдержать  в нормальных климатических условиях не менее 4 часов.
• Подключите GSM модем к зарядному устройству, подключите зарядное устройство к сети 220V.
• Для модификации на DIN-рейку закрепить блок питания на DIN-рейке.  Вставить входные и выходные провода в соответствующие клемные колодки источника питания. Обжать провода в клемных колодках.
• Во время эксплуатации не допускать попадания внутрь прибора жидкостей, металлических предметов, пыли и грязи.



Правила хранения:

• Блок питания следует хранить в отапливаемых и вентилируемых помещениях при температуре от 0°С до +45°С и относительной влажности воздуха до 80%, при температуре +25°С в упаковке поставщика при отсутствии в окружающей среде кислотных и других примесей.



Купить трансформаторный блок питания Мегарон АС-220-N-12-1000 можно по заказному артикулу изделия.

САМОДЕЛЬНЫЙ БЛОК ПИТАНИЯ НА 12В

   Всем радиолюбителям привет, в этой статье хочу представить вам блок питания с регулировкой напряжения от 0 до 12 вольт. На нем очень легко выставить нужное напряжение, даже в милливольтах. Схема не содержит никаких покупных деталей — всё это можно вытащить из старой техники, как импортной, так и советской.

Принципиальная схема БП (уменьшенная)

   Корпус изготовлен из дерева, в середине прикручен трансформатор на 12 вольт, конденсатор на 1000 мкФ х 25 вольт и плата, которая регулирует напряжение.

   Конденсатор С2 нужно брать с большой емкостью, например чтобы подключать к блоку питания усилитель и чтобы напряжение не проваливалось на низких частотах.

   Транзистор VT2 лучше установить на небольшой радиатор. Потому что при длительной работе он может нагреться и сгореть, у меня уже 2 штуки сгорело, пока не поставил приличный по размерам радиатор.

   Резистор R1 можно ставить постоянный он большой роли не играет. Сверху на корпусе есть переменный резистор, которым регулируется напряжение, и красный светодиод, который показывает есть ли напряжение на выходе БП.

   На выходе устройства, чтобы постоянно не прикручивать проводки к чему-нибудь, я припаял крокодильчики — с ними очень удобно. Схема не требует никаких настроек и работает надёжно и стабильно, ее действительно может сделать любой радиолюбитель. Спасибо за внимание, всем удачи! Автор: Игорь.

   Форум по схемам простейших БП

   Форум по обсуждению материала САМОДЕЛЬНЫЙ БЛОК ПИТАНИЯ НА 12В

ПРИМЕНЕНИЕ МОТОРА ОТ HDD Куда применить отжившие свой век моторы от винчестеров ПК — подключение такого двигателя и варианты идей.

УСИЛИТЕЛЬ ИЗ ЭЛЕКТРОФОНА Подключение и испытание усилительного модуля на транзисторах КТ835 от электрофона «Россия 321 Стерео».

Блок питания для светодиодных лент

Как выбрать источник питания для светодиодной ленты?

Блок питания светодиодных лент, также известный как трансформатор светодиодных лент, является очень важной частью для правильной установки светодиодных лент. Светодиодные ленты — это низковольтные устройства, для которых требуется низковольтный источник питания или драйвер светодиода. Правильный источник питания для светодиодной ленты также имеет решающее значение для обеспечения максимальной производительности светодиодных лент. Использование неправильного блока питания светодиодов не только повредит световые полосы, но и сам блок питания.Кроме того, слишком слабый блок питания может вызвать перегрев. Поэтому обязательно следуйте этому пошаговому руководству, чтобы выбрать правильный источник питания для светодиодной ленты.

Рекомендуемая литература:
Полное руководство по покупке светодиодных лент .

Шаг 1. Решите использовать светодиодный источник питания или адаптер питания.

И импульсный источник питания, и адаптер широко используются в качестве трансформатора светодиодной ленты. Какой из них выбрать, зависит от масштаба проекта и способа установки.Многие люди хотят найти блок питания для светодиодной ленты длиной 5 м или блок питания для светодиодной ленты длиной 10 м. Здесь нужно знать, что какой блок питания покупать, зависит не от длины светодиодной ленты. Это мощность светодиодной ленты. Потому что светодиодные ленты имеют разную мощность на метр или на фут.

Адаптер питания . Основной принцип заключается в том, что если вам нужна светодиодная лента длиной не более 5 м (16,4 фута) или две маломощные светодиодные ленты по 5 м (всего 10 м светодиодной ленты, скажем, 40 Вт x 2 = 80 Вт), выберите адаптер питания.Потому что его легко подключить и установить. Например, установите светодиодную ленту под шкафом на длину 2 м (6,56 фута) или 3 м (9,84 фута), выходной мощности адаптера питания достаточно для обеспечения питания ленты. Обычно вы не хотите, чтобы люди видели трансформатор светодиодной ленты. Поскольку адаптер питания небольшой, его легко спрятать даже в ограниченном пространстве.

Рекомендуемая литература:
Как выбрать качественный адаптер питания?

Источник питания для светодиодов .Если вам нужно установить все больше светодиодных лент с более длительным сроком службы, лучше выбрать импульсный источник питания, потому что, как правило, импульсный источник питания имеет относительно большую выходную мощность, подходящую для использования в качестве трансформатора светодиодных лент, который может обеспечивают достаточную мощность для нескольких светодиодных лент или лент с длительным сроком эксплуатации. Импульсные источники питания также обычно лучше подходят для больших проектов и более эффективны при преобразовании энергии.

Шаг 2. Выберите правильное напряжение.

2.1 Правильное выходное напряжение, 12 В или 24 В постоянного тока. Светодиодные ленты
имеют рабочее напряжение 12В или 24В. Если ваша ленточная лампа рассчитана на 12 В постоянного тока (DC означает постоянный ток), вам следует использовать только блок питания для светодиодной ленты 12 В. Не используйте блок питания 24 В, иначе ваша световая полоса будет повреждена. Если светодиодная лента имеет напряжение 24 В, можно использовать только источник постоянного напряжения 24 В. С блоком питания для светодиодной ленты 12 В напряжения недостаточно для привода световой ленты.

Другие важные факторы, которые следует учитывать при покупке блока питания для светодиодных лент на 12 В или 24 В.Ток — это фактор, который следует учитывать при установке светодиодной ленты и выборе источника питания. Для светодиодной ленты 12 В и светодиодной ленты 24 В одинаковой мощности светодиодная лента 24 В потребляет только половину тока, чем полоса 12 В.

Например, при установке ленточных светильников учитывайте текущую нагрузку цепи. Если текущая нагрузка в точке подачи питания рассчитана на максимум 18 А, а другие приборы использовали 14 А, то для точки питания остается 4 А. Если вы выберете источник питания для светодиодной ленты 12 В, световая лента на 12 В может обеспечить нагрузку по току более 4 А.В настоящее время вам необходимо выбрать световую полосу на 24 В, а источник питания, естественно, должен быть версией на 24 В.

Выбор проводов тоже разный. При 24 В ток в цепи небольшой, и провода можно выбрать для меньшего калибра.

Наши светодиодные ленты имеют четкую спецификацию рабочего напряжения. Выбирайте блок питания для светодиодной ленты на такое же напряжение.

2.2 Определите правильное входное напряжение.
Убедитесь, что входное напряжение источника питания светодиодной ленты совместимо с электрической системой, в которой установлена ​​светодиодная лента.Большинство домов и коммерческих объектов обеспечивают питание 115/120 В переменного тока. Но есть некоторые коммерческие или жилые объекты, которые требуют более высокой мощности и обеспечивают электроэнергию 277 В переменного тока.

Итак, убедитесь, что диапазон входного напряжения соответствует вашему электрическому напряжению. Например, источник питания для светодиодной ленты с диапазоном входного напряжения 100–240 В можно использовать в домах, которые подают 120 В переменного тока, но НЕ РАБОТАЕТ для домов, которые обеспечивают питание только 277 В переменного тока. Требуется более широкий диапазон входного напряжения источника питания.

Шаг 3. Проверьте, нужен ли вам источник питания постоянного тока или постоянного напряжения.

Нужен ли мне источник постоянного тока для светодиодных лент? Цепи светодиодных лент предназначены для размещения светодиодов в цепочку и управления током светодиодов с помощью резисторов или других компонентов управления током. Итак, для большинства светодиодных лент требуется источник питания постоянного напряжения. Даже в случае светодиодных лент с регулируемым током схемы также рассчитаны на использование источников питания постоянного напряжения.

Шаг 4.Рассчитайте мощность светодиодной ленты и определите выходную мощность необходимого источника питания для светодиодной ленты.

Затем рассчитайте длину устанавливаемой светодиодной ленты и умножьте ее на мощность на метр для светодиодной ленты. Например, вы хотите установить светодиодную ленту длиной 11,5 футов (3,5 м) с мощностью 16 Вт / м, мощность световой ленты составит: 3,5 м x 16 Вт / м = 56 Вт.

Затем определите мощность необходимого блока питания светодиодной ленты. Не рекомендуется использовать блок питания на полную мощность, так как это приведет к его нагреву и сокращению срока его службы.Ожидайте, что вы выберете как минимум на 20% больше емкости.

Например, мощность блока питания для указанной выше светодиодной ленты должна быть не менее: 1,2 x 56 Вт = 67,2 Вт. Однако в этой спецификации нет источника питания. Поэтому мы выбираем следующий уровень, например, более высокую выходную мощность, 72 Вт.

Источник питания для светодиодов с более высокой выходной мощностью не повредит светодиодный продукт, поскольку он потребляет только необходимую мощность.

Шаг 5. Проверьте, нужны ли вам блоки питания для светодиодов с регулируемой или нерегулируемой яркостью.

Большинство светодиодных диммеров и контроллеров рассчитаны на 12 В или 24 В постоянного тока и должны устанавливаться между источником питания и световой полосой, для чего требуется источник питания без регулировки яркости. Другими словами, диммер или контроллер устанавливается после драйвера или блока питания.

Однако, если вы планируете установить новый диммер переменного тока перед драйвером светодиода, или если вы хотите воспользоваться преимуществами уже установленного диммера TRIAC, вам понадобится блок питания с регулируемой яркостью. То есть светодиодный диммер устанавливается перед блоком питания.Люди часто говорят, что использование существующего диммера TRIAC подходит для быстрой и дешевой установки как для новых, так и для модернизированных работ. Это утверждение неточно для установки светодиодных лент.

Почему? Потому что источник питания с регулируемой яркостью намного дороже, чем источник питания без регулировки яркости, а светодиодный диммер для световой ленты стоит недорого. Следовательно, использование существующего диммера изначально было предназначено для экономии денег, но дорогой источник питания с регулируемой яркостью компенсирует экономию затрат и может стоить даже больше.

Шаг 6. Определите, нужен ли водостойкий источник питания светодиодной ленты или негерметичный.

Выбор водонепроницаемого или негерметичного источника питания определяется местом размещения источника питания. Сами по себе водонепроницаемые или не водонепроницаемые светодиодные ленты не определяют степень защиты IP источника питания.

При установке и использовании светодиодных лент на открытом воздухе или во влажной среде необходимо обращать внимание на степень защиты IP блока питания и светодиодных лент.Если блок питания необходимо разместить на открытом воздухе или во влажной среде, используйте водонепроницаемый блок питания со степенью водонепроницаемости не ниже IP65, IP67 или даже более высокого уровня. Эти блоки питания имеют всепогодный корпус и поэтому подходят для использования вне помещений.

Если светодиодная лента установлена ​​на открытом воздухе или во влажной среде, но блок питания можно установить в сухой среде, то вы можете выбрать негерметичный блок питания.

Шаг 7. Проверьте функцию защиты.

По соображениям безопасности источник питания светодиодной ленты должен иметь функции защиты, такие как перегрузка по току, перегрев, короткое замыкание, разрыв цепи и т. Д. Эти меры безопасности вызывают отключение проблемного источника питания. Эти функции защиты не являются обязательными. Однако, если вы хотите безопасно использовать его в случае возникновения проблемы, вам следует устанавливать только блок питания с этими функциями защиты.

Шаг 8. Найдите сертификацию UL.

И блок питания, и адаптер питания должны быть внесены в список UL.Для небольших приложений предпочтительнее источник питания класса 2. Источники питания, признанные UL, прошли сертифицированные лабораторные исследования и испытания в соответствии со стандартами безопасности и функционирования. Это дает дополнительную уверенность в качестве.

Стандарт мощности светодиодных осветительных приборов UL8750 включает класс 2 в свои собственные стандарты. Сертифицированный источник питания класса 2 означает, что силовая цепь более безопасна и имеет меньший риск возникновения пожара или поражения электрическим током человеческого тела.

Имейте в виду, что некоторые блоки питания для светодиодных лент на рынке не имеют сертификата UL или поддельного сертификата UL.При покупке блоков питания соблюдайте осторожность. Благодаря знанию продуктов и опыту, только фабрики со знающими человеческими ресурсами имеют возможность разрабатывать качественные продукты и контролировать качество.

Импульсные источники питания или адаптеры, изготовленные квалифицированными заводами, более безопасны в использовании. Мы выбираем блоки питания известных брендов, таких как Mean Well для светодиодных лент, и все они имеют гарантию 3-5 лет или даже дольше.

Следуя пошаговым инструкциям выше, купите подходящий блок питания для светодиодных лент, который вам нужен для вашего проекта.Правильный источник питания не только обеспечивает необходимую мощность, но также обеспечивает электробезопасность при использовании и непрерывное удовольствие от освещения.

Как подключить светодиодные ленты к источнику питания?

1. Подключите светодиодную ленту к источнику питания.

После выбора соответствующего источника питания светодиодной ленты мы подключим красный и черный провода светодиодной ленты к соответствующим клеммам или выводам источника питания. Здесь нужно обратить внимание на положительные и отрицательные полюса световой полосы.Они должны соответствовать положительному и отрицательному полюсам выхода блока питания. (Знак + или + V для красной линии; знак — или -V или COM для черной линии).

Рекомендуемая литература:
Как установить светодиодные ленты?

Как подключить светодиодную ленту к источнику питания?

На рисунке ниже показано несколько примеров подключения светодиодных лент к источнику питания.

Тепло-белые, нейтрально-белые и холодно-белые светодиодные ленты можно напрямую подключать к источникам питания следующими способами.

A. Светодиодная лента и источник питания имеют соответствующие штекерные и розеточные разъемы постоянного тока, которые можно напрямую вставлять в соединение.

B. Источник питания имеет штекерный разъем постоянного тока, а световая полоса имеет вывод со скругленным концом. Требуется коаксиальный цилиндр и винтовой клеммный разъем.

C. Световая полоса имеет кабельные выводы и подключена к общему импульсному источнику питания. Просто закрепите кабельные выводы скребка винтом на выходных клеммах источника питания.Если это монохромная световая полоса с разъемом постоянного тока с двумя проводами, вы можете отрезать разъем постоянного тока, зачистить провод и подключить его к источнику питания.

D. Световая полоса имеет свинцовый хвост. И источник питания светодиодной ленты также имеет вывод со скругленным хвостом, такой как Mean Well HLG-240-24. Вы можете использовать зажимы на разъемах для подключения проводов источника питания и световой полосы. Вы также можете использовать кабельные наконечники для соединения, а затем надеть термоусадочную трубку для обеспечения изоляции.Зажимные соединители и кабельные наконечники — это профессиональные и простые соединители, не требующие пайки.

Однако, если вы используете настраиваемые полосы белого света, светодиодные ленты 5050 RGB или RGBW, световые полосы необходимо сначала подключить к контроллерам светодиодов, а затем контроллеры подключены к источнику питания светодиодных лент. Для получения дополнительной информации см. Категорию контроллеров светодиодов, в которой подробно описано, как подключить контроллер светодиодов к источнику питания.

Далее все, что вам нужно сделать, это подключить блок питания светодиодной ленты к домашней электросети 110 В.Вход источника питания обычно обозначается буквами L (под напряжением), N (нейтраль) и G (земля). Если необходимо подключить блок питания к розетке, потребуется трехфазный шнур питания. Как правило, в блоке питания нет этого шнура, и его необходимо приобретать отдельно.

Примечание: когда вы подключаете светодиодные ленты к контроллеру светодиодов или источнику питания, имеется множество разъемов для светодиодных лент, которые помогут вам сделать подключение быстрым и легким.

2. Провода какого калибра для подключения светодиодной ленты к источнику питания светодиодной ленты?

Текущая нагрузка определяет калибр провода для подключения светодиодных лент к источнику питания светодиодных лент.Бывает, что световая полоса должна быть подключена к источнику питания, но между ними большое расстояние. В это время подумайте об установке удлинителя между источником питания и световой полосой. При установке удлинителя обратите внимание на его калибр.

Для определения поперечного сечения кабеля для проводов можно использовать простое практическое правило: на каждый ампер тока требуется 0,1 мм². Для силы тока 6А результат измерения равен 0.6 мм². Как правило, для подключения компонентов выбираются провода более высокого стандарта сечением 0,75 мм².

В применениях с полосовой подсветкой RGB ток общего положительного провода в три раза превышает ток каждого цветного провода. Это необходимо учитывать при выборе светодиодных проводов для подключения к источнику питания светодиодной ленты. Максимальный ток каждого цветного провода составляет 2 А, сумма равна 6 А, поэтому длина плюсового провода составляет не менее 0,6 мм², а размер каждого цветного провода должен быть 0,2 мм².

По этой причине существуют специальные кабели RGB с тремя более тонкими цветными проводами и плюсовым проводом с трехкратным поперечным сечением, например, спецификация провода такая: 3 x 0.25 мм² + 1 x 0,75 мм². Так обстоит дело с дизайном некоторых наших контроллеров RGB.

Если расстояние передачи между трансформатором светодиодной ленты и световой полосой велико, следует выбирать провода с большим поперечным сечением, чтобы минимизировать потери вдоль линии. А вот пайка проводами большого сечения бывает затруднительна. Представьте себе припаивание нескольких проводов сечением 1 мм² к иногда довольно узким медным площадкам RGB или даже к светодиодным лентам RGBW.

Советы.Есть 2 решения проблемы.

1. Зачистите провод 1 мм² и отрежьте примерно половину одиночного медного провода. Таким образом, часть линии, которая значительно уменьшена в поперечном сечении, может быть легче припаяна к светодиодной ленте.

2. Возьмите короткий (10 см) провод меньшего сечения, например, 0,5 мм², припаяйте его к светодиодной ленте и подключите к положительному проводу 1 мм² кабеля RGBW. Для соединений можно использовать зажимные соединители или кабельные наконечники, а для изоляции надеть термоусадочную трубку.Для очень короткой линии провода небольшого сечения — не проблема.

3. Как подключить светодиодную ленту?

Во время установки вам необходимо подумать, где разместить трансформатор для светодиодных лент, чтобы для питания светодиодных лент требовалось меньше трансформаторов, и, следовательно, стоимость проекта была меньше. Для лент на 12 В обычно рекомендуется подавать питание не реже чем через каждые 16,4 фута (5 метров) из-за неизбежного падения напряжения вдоль светодиодной ленты низкого напряжения. Фон двоякий.

С одной стороны, токопроводящая дорожка светодиодной ленты может выдерживать только ограниченную нагрузку. С другой стороны, есть потери мощности из-за относительно небольшого сечения проводника. В результате полоска токопроводящей дорожки нагревается, и яркость на конце светодиодной ленты снижается, если установка неуместна.

Выше рекомендованная литература об установке светодиодных лент содержит очень подробную информацию о том, где разместить источник питания светодиодных лент и, при необходимости, светодиодный контроллер.Обычно для светодиодных лент на 12 В рекомендуется подключение на длине 5 метров. Если это установка длиной 32,8 фута (10 м), обычно легче подавать питание из средней точки. Течение разделяется в двух направлениях от середины, каждое из которых имеет длину всего 16,4 фута (5 м).

Используйте полосы белого света, такие как светодиодные ленты теплого белого или холодного белого света. Если вы не устанавливаете контроллеры, вы можете легко подавать питание от нескольких точек питания. Просто подключите провод длиной 5 метров или короче к источнику питания светодиодной ленты.

В случае с полосами RGB, RGBW или установкой с контроллерами, конечно, провода должны быть распределены от контроллера. Если нагрузка превышает выходную мощность контроллера, следует использовать светодиодные усилители.

• Напряжение:

  12 В пост.00 Напряжение: 12 В пост. Напряжение: 24 В постоянного тока Мощность: 150 Вт Рейтинг: Внесен в список UL, CE Цена за единицу: $ 26.00 Напряжение: 12 В постоянного тока Мощность: 200 Вт Рейтинг: Внесен в список UL, CE Цена за единицу: 9 33,00 $ Напряжение: 24 В постоянного тока Мощность: 200 Вт Рейтинг: Внесен в список UL, CE Цена за единицу: $ 33.00 Напряжение: 12 В постоянного тока Мощность: 24 Вт Рейтинг: UL, класс 2 Цена за единицу: 9,99 $ Напряжение: 12 В постоянного тока Мощность: 350 Вт Рейтинг: Внесен в список UL, CE Цена за единицу: $ 39.50 Напряжение: 24 В постоянного тока Мощность: 350 Вт Рейтинг: Внесен в список UL, CE 000 005 Цена за единицу: 9,509 долларов США Напряжение: 12 В постоянного тока Мощность: 36 Вт Рейтинг: UL, класс 2 Цена за единицу: 14 долларов США.99 Напряжение: 24 В постоянного тока Мощность: 600 Вт Рейтинг: Внесен в список UL, CE 005 Цена за единицу: $ 84,00 Напряжение: 12 В постоянного тока Мощность: 60 Вт Рейтинг: UL, класс 2 Цена за единицу: 17 долларов США.50 Напряжение: 12 В пост. Напряжение: 12 В постоянного тока Мощность: 96 Вт Рейтинг: UL, класс 2 Цена за единицу: $ 26.99 Напряжение: 24 В постоянного тока Мощность: 48 Вт Рейтинг: UL, класс 2 005 Цена за единицу: 9,509 долларов США Напряжение: 24 В постоянного тока Мощность: 60 Вт Рейтинг: UL, класс 2 Цена за единицу: 17 долларов.50 Напряжение: 24 В постоянного тока Мощность: 72 Вт Рейтинг: UL, класс 2 005 Цена за единицу: $ 219 9,99 Напряжение: 12 В постоянного тока Мощность: 60 Вт Рейтинг: Внесен в список UL, класс 2 Цена за единицу: $ 16.50 Напряжение: 24 В постоянного тока Мощность: 60 Вт Рейтинг: Внесен в список UL, CE 005 Цена за единицу: $ 16,50 Напряжение: 24 В постоянного тока Мощность: 96 Вт Рейтинг: UL, класс 2 Цена за единицу: $ 26.99 Напряжение: 24 В постоянного тока Мощность: 120 Вт Рейтинг: UL, класс 2 005 Цена за единицу: 9,99 $ 9,99 Напряжение: 12 В постоянного тока Мощность: 100 Вт Рейтинг: Внесен в список UL, CE Цена за единицу: $ 28.00 Напряжение: 24 В постоянного тока Мощность: 100 Вт Рейтинг: Внесен в список UL, CE 005 Цена за единицу: $ 289 Напряжение: 12 В постоянного тока Мощность: 150 Вт Рейтинг: Внесен в список UL, CE Цена за единицу: $ 34.00 Напряжение: 24 В постоянного тока Мощность: 150 Вт Рейтинг: Внесен в список UL, CE 005 Цена за единицу: $ 359 Напряжение: 24 В постоянного тока Мощность: 320 Вт Рейтинг: Внесен в список UL, CE Цена за единицу: $ 78.00 Конструкция блока питания постоянного тока Выбор трансформатора и выпрямителя Для получения постоянного напряжения из сети переменного тока используются трансформатор и выпрямитель, как показано ниже. Трансформатор изменяет сетевое напряжение на более подходящее для наших требований; а выпрямитель удаляет отрицательную часть сигнала, давая на выходе только положительные напряжения. На схеме ниже показан мостовой выпрямитель; можно использовать одинарный диодный выпрямитель, но он менее эффективен; а поскольку кремниевые диоды недороги, конструкция моста стала почти универсальной. В этом руководстве я буду использовать в качестве примера источник питания с выходом 12 В постоянного тока; однако простая теория позволит вам разработать источники питания для любого желаемого напряжения и тока. В следующих разделах в качестве примера будет использоваться конструкция переменного источника питания 2 А при напряжении до 30 В. Падение напряжения на выпрямителе Выпрямитель: одиночный кремниевый выпрямительный диод с прямой проводимостью развивает напряжение около 0,7 В (но может достигать 2 В). Обычно мы допускаем падение напряжения около 2В для конфигурации мостового выпрямителя. Трансформатор: Потери также возникают в обмотках трансформатора; однако трансформатор с номинальным напряжением 220 В: 30 В при 10 А обычно обеспечивает выходное значение среднеквадратичного значения 30 В при выдаче номинального тока. Это означает, что напряжение без нагрузки будет выше. Осциллограммы вокруг контура На этих диаграммах показано напряжение в различных точках цепи для трансформатора 240: 12В. Здесь вы можете увидеть выход трансформатора.На выходе получается синусоида с центром около 0 вольт. Пиковое напряжение Vpk составляет 1,414 (квадратный корень из 2), умноженное на среднеквадратичное значение на выходе — указанное значение трансформатора. Например, для трансформатора 240В: 12В пиковое напряжение будет 1,414 умножить на 12 = 17В На этой схеме показан выходной сигнал мостового выпрямителя. Вы можете видеть отрицательный «горб» от сигнала переменного тока выше, который был «перевернут вверх дном» блоком мостового выпрямителя.Пиковое напряжение теперь составляет 17 В — 2 В = 15 В. Среднеквадратичное значение напряжения составляет около 10,6 В при полной нагрузке. Повышается при уменьшении нагрузки. Среднее напряжение 9,27 Вы также можете увидеть плоскую часть около нуля, где ни один из выпрямительных диодов не начал проводить. Приведенный выше сигнал можно рассматривать как постоянное напряжение постоянного тока 9,27 В с наложенным изменяющимся сигналом примерно 15 В от пика до пика и средним значением 0 В. Среднеквадратичное значение этого сигнала составляет около 15/2 * 1.414 = 5,4 В Пример конструкции — выбор компонентов Спецификация: Разработайте и создайте блок питания для работать от сети 240 В переменного тока. Он должен питать двигатель постоянного тока 12 В, который работает в течение длительного времени и при нормальном использовании потребляет от источника питания максимум 2 А. Нам понадобится трансформатор на 12 В 2 А = 24 Вт или более Здесь вы можете увидеть два возможных стиля трансформатора. Либо подойдет. Оба рассчитаны на 12 В 48 Вт Это кремниевый мостовой выпрямитель, рассчитанный на пиковое обратное напряжение 200 В и средний прямой ток 4 А. Это было бы хорошо. Расчет тепла: При использовании будет ток 2 А и прямое падение напряжения около 0,9 В на диод (техническое описание) или 1,8 В на обоих диодах. 2A * 1,8 В = 3,6 Вт. Тепловое сопротивление воздуху (из техпаспорта) составляет 22 градуса Цельсия на ватт, поэтому в упаковке будет 22 * ​​3.6 = на 80 градусов выше температуры окружающей среды. Это слишком тепло, поэтому мы добавим небольшой радиатор или прикрутим выпрямитель к металлическому корпусу. Обсуждение: Схема, показанная на этой странице, подходит для зарядки автомобильного аккумулятора или работы двигателя постоянного тока. В этих приложениях рябь не важна. Выход этого источника питания, как указано выше, будет 12 В — 1,8 = 10,2 В прибл. Мотор работал нормально. Однако для большинства приложений требуется сглаженный выходной сигнал, и для обеспечения этого в следующей схеме мы будем использовать конденсатор.Добавление конденсатора увеличит среднее выходное напряжение — см. Сглаживание. Источник питания для светодиодов 12 В 120 Вт, водонепроницаемый трансформатор низкого напряжения, 12 В — YGS-Tech Водонепроницаемый блок питания мощностью 120 Вт со степенью защиты IP67, 3-контактный кабель 3,3 фута в комплекте. Входное напряжение 100 — 240 В переменного тока, 50/60 Гц; Выходное напряжение 12В постоянного тока 10А. Металлический корпус из алюминиевого сплава, легко рассеивает тепло и обеспечивает стабильность. Широко используется для светодиодных лент, светодиодных ламп и любых светодиодных фонарей 12 В постоянного тока. Автоматическая защита от короткого замыкания / перегрузки / перенапряжения / перегрева. Водонепроницаемый трансформатор драйвера светодиода IP67 Блок питания 120 Вт 12 В с 3-контактной вилкой Водонепроницаемый трансформатор драйвера светодиода — надежный источник питания для светодиодных лент и любых других устройств с мощностью менее 120 Вт и рабочим напряжением 12 В постоянного тока. Его водонепроницаемость подтверждается полностью герметичным корпусом из хромированного алюминиевого сплава. Корпус трансформатора изготовлен из чистого металла со встроенным предохранителем, он защищает от столкновений, ударов, грома.Шнур переменного тока 3,3 фута и вилка с 3 контактами в комплекте, вам просто нужно подключить его к розетке, легко подключить. Технические характеристики продукта : Вход: 100-240 В переменного тока, 50/60 Гц Выход: 12 В постоянного тока, 10 А Мощность: 120 Вт Рабочая температура: от -10 ℃ до + 60 ℃, 20% -90% относительной влажности Размеры: 6 * 2,7 * 1,6 дюйма Водонепроницаемость: IP67 Эффективность входа: 85% Вес: 1,86 фунта Гарантия: 2 года Характеристики : Источник питания постоянного напряжения Универсальный вход переменного тока / полный диапазон Охлаждение за счет свободной конвекции воздуха Полностью герметизирован со степенью защиты IP67 Испытание на выжигание при 100% нагрузке Малый объем, малый вес и высокая эффективность Защита от короткого замыкания, перегрузки, перенапряжения и температуры Предупреждения : Не открывайте и не модифицируйте светодиодный блок питания. Пожалуйста, оставьте детей подальше от источников питания высокого напряжения. Используйте его в соответствии с инструкциями профессионального электрика. Любое злоупотребление или неправильное использование приведет к аннулированию гарантии. Список пакетов : Водонепроницаемый блок питания 1 * 120 Вт Waclighting.com https://www.waclighting.com/wp-content/themes/waclighting/woocommerce/single-product/includes/where_to_buy_menu.php Характеристики Номер заказа: модель и продукт д x ш x в SRT-300M-12V — Закрытый магнитный многоотводный трансформатор Вход 120 В, выход 12 В 300 Вт 10.75 ДЮЙМОВ x 4,25 ДЮЙМА x 4,125 ДЮЙМА SRT-600M-12V — Закрытый магнитный многоотводный трансформатор, вход 120 В, выход 12 В, 600 Вт 11,5 ДЮЙМА x 5,25 ДЮЙМА x 5,125 ДЮЙМА Характеристики Вход: 120 В переменного тока, 50/60 Гц Конструкция: холоднокатаная сталь 20 калибра Больше и, как правило, имеют большую емкость, чем электронные модели Позволяют увеличить расстояние между проводами от трансформатора до оборудования с питанием Отводы от 12 В до 15 В или от 24 В до 30 В, с компенсацией падения напряжения Автоматические выключатели с функцией сброса нажатием Трансформаторы, показанные на этой странице, соответствуют стандартам UL2108 для низковольтных установок MLV Возможность диммирования, диммирование зависит от тип светильника Может быть установлен на стене вертикально или горизонтально 12v | Электропитание | Адаптеры Зачем заказывать блок питания в американской компании В этой статье обсуждаются преимущества заказа необходимых вам адаптеров питания 12 В в компании, расположенной здесь, в США, по сравнению с прямым импортом из Китая. Как производитель, оптовик, дистрибьютор или розничный торговец из США, вы ежедневно сталкиваетесь с некоторыми трудными проблемами и выборами. Импорт блоков питания для питания ваших продуктов не обязательно должен быть одним из них. Хотя это правда, что на первый взгляд, покупка блока питания 12 В немного дешевле прямо из Китая, при рассмотрении внимательно, сделка может быть не такой уж хорошей. Вот почему. Во-первых, доставка из Китая идет медленно и ненадежно, не говоря уже о дорогих.Хотя многие фабрики обещают отличную цену и изначально низкую стоимость доставки, по моему опыту, как только у них появится бизнес, они начнут накачивать стоимость доставки все выше и выше, даже если они берут такую ​​же плату за само устройство. Вторая проблема с покупкой напрямую из-за границы — это количество отказов. По нашему опыту, производители будут экономить на минимальных затратах. Если вы не знаете фабрику и имеете с ней длительные отношения, они будут использовать самый дешевый материал, проводку самого низкого калибра и самый тонкий пластик.Это приводит к чрезвычайно высокому и растущему количеству отказов. Если вы покупаете блок питания здесь, в США, в случае его выхода из строя вы можете вернуть его. Покупая из Китая, вам не повезло, так как обратная доставка стоит очень дорого. Как только вы подсчитаете стоимость замены неисправных компонентов, включая их покупку и доставку, стоимость больше не будет такой низкой. Наконец, наш опыт внесен в список UL. Если вам нужен источник питания, внесенный в список UL, как для сертификации вашего продукта, так и для обеспечения безопасности и качества, мы обратили внимание на то, что большая часть списков на китайских сайтах оптовых торговцев выпускает поддельные листы UL.Это означает, что блоки питания низкого качества, имеют более высокую частоту отказов, поскольку они не соответствуют минимальным стандартам качества UL. Что еще хуже, их часто останавливают, изымают на таможне при въезде, оставляя вам плату за утилизацию и, возможно, штраф. Мы видели это снова и снова. Итак, подводя итог, из-за стоимости доставки, импорта, контроля качества, высокой частоты отказов и поддельных списков UL кажется, что покупка блоков питания 12 В у американской компании с доставкой из США предлагает вам лучшая защита, лучшее время выполнения заказа и, наконец, лучшая цена. Каталог источников питания 12 В от 500 мА до 100 А, в наличии настольный компьютер, настенное крепление и закрытая рама, вход переменного тока от PowerStream. мм DC / DC преобразователи AC / DC 0,32 А на канал, 4 канала 12 В, четырехканальная мощность блок питания для видеосистем безопасности Этот блок питания имеет четыре выхода для работы до 4 видеокамеры ПСТ-412В AC / DC 500 мА 12 Вольт 0.Переключатель для настенного монтажа 5А блок питания Этот блок питания 12 В 6 Вт в тонком исполнении. комплект для настенного крепления. Класс II, двойная изоляция AC / DC 1 А Адаптер питания 12 В, 1000 мА Регулируемый импульсный источник питания 12 Вт с универсальный вход 1,2 А постоянного / переменного тока 12В, 1,2 А, линейный источник питания Линейный малошумящий настольный компьютер на базе трансформатора источник питания, 1.2A, избыточное обозначение 50-04000-070 Ред. A PST-ACT1212 $ 9,00 AC / DC 1,5 А , 12 В, 1,5 А, крепление ROHS walll блок питания Высококачественное и недорогое крепление для настенного монтажа блок питания PST-AC1215W AC / DC 2 А 12 вольт 2 Блок питания, одобренный ROHS Превосходная энергетическая звезда с двойной изоляцией 12 В Блок питания 2A со съемным шнуром переменного тока и международными сертификатами AC / DC 2 А 12 вольт 2000 миллиампер утвержденный с медицинской точки зрения источник питания Универсальный импульсный источник питания с UL60601 TUV, ROHS и Energy Star AC / DC 2.5 ампер Импульсная мощность 30 Вт, 12 В постоянного тока Расходные материалы Настенная регулируемая мощность 12 В постоянного тока до 2500 мА, со складными контактами переменного тока PST-AC1225 AC / DC 3 А Блок питания для настенного монтажа 12В 3А Настенный блок питания мощностью 36 Вт с размерами 5,5 x 2,1 цилиндрический соединитель AC / DC 3 А 12 В, 3 А, импульсный источник питания питание с гнездом прикуривателя прикуриватель розетка позволяет запитать автомобильные аксессуары от сети переменного тока. AC / DC 3 А EA1050F-120F блок питания для LCD Телевизоры 12 В, 3 А, мощность поставлять. Замена оригинального оборудования для Magnavox и других ЖК-дисплеев телевизоры 4,0 А постоянного / переменного тока 12 В, 4,0 А, импульсная мощность питание Это блок питания мощностью 50 Вт с универсальным Вход переменного тока и выход 12 В.12 вольт переменного тока адаптер. PST-AC1240 PST-AC1238 переменный / постоянный ток 5,0 A 12V 5.0A Импульсный источник питания Блок питания 12 В, 60 Вт, 5000 мА, AC / DC 3 или 6 А Одиночная резервная батарея 12 В Источники питания на выходе Универсальный импульсный источник питания 35 или 70 Вт. Крепление DIN с винтовыми клеммами для входа и выхода.Аккумулятор заряжен автоматически. PST-SP12AS PST-SP12AL AC / DC 6,6 А 12 В, 6600 мАч, импульсная мощность питание Маленький кабель питания 80 Вт 6,6 Ампер AC / DC 7 А Регулируемый выход преобразователя переменного тока в постоянный Выход от 12 до 21 вольт Регулируемая пользователем мощность от 12 до 21 В в импульсном режиме блок питания, 90 Вт PST-AC0407 AC / DC 10.8 ампер 12 В, 10 А, импульсная мощность питание Это блок питания мощностью 120 Вт с универсальным Вход переменного тока и выход 12 В. PST-EA11603A AC / DC 12A Крепление на DIN-рейку 12 В, мощность 150 Вт источник питания с возможностью резервного аккумулятора Импульсный источник питания может работать от сети переменного тока. или постоянный ток: от 90 до 265 В переменного тока, от 47 до 63 Гц или от 130 до 375 В постоянного тока AC / DC 12.5 ампер 12 В, блок питания 150 Вт для мини ПК Блок питания Switchmode мощностью 150 Вт, используемый с Dell мини AD / DC 12 В 18A 12В 216Вт настольный блок питания работает с Dell Y2515 и другими Изолированный источник питания 12 В, используемый во многих старые компьютеры Dell Optiplex AC / DC от 15 до 100 А 13.Блоки питания 6В с очень низким уровнем шума. Источники питания с высоким уровнем стабилизации и низким уровнем шума разработан для демонстрации автомобильного аудиооборудования в автосалонах и торговле показывает AC / DC от 20 до 100 ампер Промышленное сверхмощные блоки питания 12 В с 3-летней гарантией Ограничение тока позволяет использовать в качестве батареи зарядные устройства. Соответствует требованиям НАФТА Двойной выход AC / DC 5.5 В 8,5 А и 12 В 3 А Power Общая модель FLU2-65-1 двойное выходное питание с открытой рамой питание 5,5 В постоянного тока при 8,5 А 12 В постоянного тока при 3 А Каталожный номер FLU2-65-1 1-10 25,00 $ 11+ $ 20,00 постоянный / постоянный ток 500 мА Автомобильное зарядное устройство на 12 В для Ipod Это позволяет заряжать Ipod в машина. постоянный / постоянный ток 2000 мА Слаботочные преобразователи постоянного / постоянного тока 12 В в 1.5, 3, 4,5, 6, 7,5 или 9 В Эти недорогие 24-ваттные преобразователи постоянного тока в постоянный полезен для автомобильных приложений. Вход 12 В для более низких напряжений, 14 В или больше для выхода 12 В. PST-DC292 DC / DC 5000 мА Преобразователи постоянного тока в постоянный с 24 на 12 В Преобразователи постоянного тока в постоянный от 100 Вт до 800 Вт с Выход 12 В DC / DC 8 А Buck-Boost 10-15 вольт до 13.8 вольт В этих понижающе-повышающих преобразователях используется специальный DC / DC-преобразователь. топология преобразователя для регулирования и преобразования напряжений с широким входом диапазон PST-DC / 1212-8 DC / DC 15 А Сильноточные преобразователи постоянного / постоянного тока 48 В в 13,8 В Эти 200 Вт импульсного напряжения постоянного тока в постоянный. редукторы используются для питания 12-вольтового оборудования на вилочных погрузчиках и других промышленных оборудование.Диапазон ввода от 40 до 65 вольт, что покрывает 48 вольт. оборудование. PVTC180-48-12 13 В постоянного тока 4,5 А Настольный блок питания 13 В, 58,5 Вт адаптер питания 13 вольт из EDAC 12В 1А -12В 0,5А 5В 2А Блок питания с тремя выходами Тройная выходная мощность питание с 5-контактным разъемом DIN 180 ° DIN СНП-П051 DC / DC 10 А Повышение напряжения постоянного / постоянного тока с 6 до 12 В Преобразователи 6 вольт на входе, 12 вольт на выходе, для работы радио или аудиотехника в старинных автомобилях. PST-DU700-6 PST-SR700-6 Простая схема источника питания 12 В 2 А Сегодня мой сын построил простую схему источника питания 12 В для солнечного насоса 12 В. Это нерегулируемый источник питания 2А. Потому что нагрузка — только двигатель постоянного тока. Почему вам следует этому научиться? Это пример принципа работы нерегулируемого источника питания . Которые являются основными для каждого источника питания. Как это работает Учу сына понимать принцип работы этих проектов. Основной принцип, мы используем этот проект для снижения напряжения от сети переменного тока 220 В до 12 В постоянного тока. ( Источник питания с фильтром 12 В, ) На рисунке 1 220 В переменного тока 50 Гц подключается к цепи через S1-ON. -OFF и предохранитель F1 для защиты этой цепи. Затем они протекают через трансформатор на 2 А для понижения напряжения до 12 В переменного тока. Затем через оба диода к выпрямительному преобразователю переменного тока в постоянный. Затем на конденсаторе в качестве фильтра постоянного напряжения. Светодиод LED1 отображает питание при включении, а R1 ограничивает ток для использования светодиодов. Рисунок 1 простая принципиальная схема источника питания 12 В 2 А Детали, которые вам понадобятся T1: Трансформатор 12 В CT, 12 В, 2 А D1, D2: 1N5402, 3A Диод C1: 2200 мкФ Электролитический конденсатор 25 В R1 : Резисторы 1,2 кОм 0,5 Вт LED1: светодиоды, как вам нравится S1: переключатели ON-OFF F1: предохранитель 1A Медные провода и гвоздь 0,5 дюйма, питание от сети переменного тока Сделайте источник питания постоянного тока 12 В Этот проект, мой сын строит блок питания на 12 вольт с фильтром с самим собой много ступенек. В первую очередь кладем бумагу на лист фанеры и забиваем гвоздь в стык деталей. ( Рисунок 2 ) Паял все детали на шляпку гвоздя вместо печатной платы. ( Рисунок 3 ). Все части линии переменного тока под высоким напряжением Я подключаю их вместо моего сына. Рисунок 2 Забить гвоздь в стык деталей Рисунок 3 припаять все части на гвоздь По завершении Он измеряет напряжение на выходе 17 В Без нагрузки ( Рисунок 4 ) Рисунок 4 Затем он пытается применить насос постоянного тока в качестве нагрузки.Как на видео ниже. Затем он измеряет, что ток нагрузки составляет около 0,9 А, как Рисунок 5 Этот проект применяется на открытом воздухе, поэтому он поместил его в пластиковые коробки для защиты воды как Рисунок 6 12 В 3 А Схема блока питания Если вам нужен выход 3А. Categories: Разное Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
