Как передать wifi на большое расстояние: примеры сети

Итак, ранее мы рассказывали, как улучшить сигнал домашнего wifi роутера. Однако если требуется передать wifi на 500 метров, 1 или несколько километров — тут уж подручными средствами, нужна серьезная беспроводная сеть в профессиональной среде именуемая «точка-точка».

Передача wifi на большие расстояния: топология беспроводной сети и основные моменты

Существует два основных
типа топологии беспроводной сети:

• Точка – точка (PtP)
• Точка – многоточка (PtMP)

• На рисунке зеленым цветом изображен тип соединения точка-точка (PtP).
• Голубым цветом обозначены соединения типа точка-многоточка (PtMP).

Мы более подробно разберем настройку PtP варианта и оборудования, которое используется в таком случае.

Рассмотрим два варианта настройки беспроводного соединения на большом расстоянии.

Вариант 1 — настройка беспроводного моста на расстояние 1 — 3 км

Вариант 2 — настройка беспроводного моста на расстояние 10 км и более

Зачем делить, а не объединить в общую тему? Все просто – тип, стоимость и интерфейсы оборудования отличаются существенно.

Если расстояние, на которое вам нужно передать трафик до 1 км – нет смысла брать оборудование на 10 км и переплачивать за него.

Как поймать wifi на большом расстоянии: рекомендации перед началом работ

Перед настройкой Wi-Fi моста хочется обратить внимание на то, что между точкой «А» (где находится антенна передатчик) и точкой «Б» (где находится антенна приемник) обязательно должна быть прямая видимость! Кроме того, должны соблюдаться некие требования для зоны Френеля. Что такое зона Френеля?

Представим себе воображаемую прямую цилиндрическую трубу (на рисунке закрашено серым), в центрах отверстий которой с обеих сторон установлены антенна «А» и антенна «Б». Внутреннее пространство трубы — это и есть зона Френеля. Для хорошего сигнала и стабильного соединения в этой «трубе» не должно быть никаких сторонних объектов, таких как: дома, деревья, линии электропередач и прочие сооружения.

Радиус зоны Френеля (параметр R на картинке) зависит от расстояния между антеннами (параметр S+D на картинке) и радиочастоты на которой они работают (в основном используется оборудование 2,4 ГГц и 5 ГГц диапазонов). Чем больше расстояние, тем больше радиус. Рассчитывается зона Френеля по формуле:

• R – Радиус зоны Френеля, м
• S и D – Расстояние от антенн до наивысшей точки, препятствия, км
• f – Частота, ГГц

Но не пугайтесь. Существует масса интернет ресурсов, где эти расчёты автоматизированы, стоит ввести в любом поисковике запрос — онлайн калькулятор зоны Френеля и вы попадете на страничку, где только нужно будет ввести расстояние между пунктами «А» и «Б», а также частоту, на которой работает оборудование, нажать кнопку расчёт и калькулятор выдаст вам готовый результат.

Много текста? Переходим к практике.

Как передать wifi на расстоянии 1 км?

Вариант 1: радиомост на 1 — 7 км.

Для постройки моста нам понадобятся две самые простые беспроводные точки доступа. Хорошим вариантом будет TP-Link TL-WA5110G. Чем она так примечательна? Мощность передатчика у данной модели точки доступа (далее ТД) составляет 26 dBm, которая в разы превышает мощность любой другой ТД для домашнего использования.

Оборудование снято с производства, но, если удастся найти рабочий б/у экземпляр – смело покупайте.

Для радиомоста нам понадобятся 2 ТД. Одну настраиваем как обычную точку доступа, а другую как клиент.

Пример настроек ТД передатчика

• SSID. Название сети устанавливаем по желанию, можно не менять стандартное
• Region. Регион особой роли не играет
• Channel. Канал желательно выбирать от 6 и выше, так на «высоких» каналах d 2,4 ГГц эфир менее зашумлен
• Power. Мощность передатчика для начала устанавливаем на максимум, т. е. 26 dBm и ставим галочку Enable High Power Mode.
• Mode. Режим устанавливаем 54Mbps (802.11g), так как другой в списке имеет меньшую пропускную способность.

Пример настроек ТД приемника

Переводим ТД в режим клиента.

SSID прописываем то же что и на первом устройстве (можно так же нажать на кнопку Survey внизу страницы, там увидим список доступных для подключения устройств и нажимаем Connect).

Не забываем установить разные IP адреса на обеих ТД (Раздел Network)!

С штатными антеннами устройства уверенно соединяются на расстоянии 1 км по прямой видимости.

Если заменить штатную круговую антенну на направленную (см. рисунок ниже) – можно существенно увеличить дальность связи.

Но в этом случае придется применить переходник (пигтейл) c разъема N-type на RP-SMA, который установлен в ТД.

В такой комплектации с обеих сторон, точки покажут стабильную работу на расстоянии 7 км.

Минус этого варианта только один – в случае, если эфир сильно зашумлен, то антенна будет улавливать и усиливать все помехи в округе, что негативно скажется на качестве канала, возможны потери пакетов, а то и вовсе обрывы связи, но можно поэкспериментировать с другими антеннами, у которых диаграмма направленности имеет более узкий луч и меньше «боковых лепестков».

Возможно так же использование конструкции на открытом воздухе, но нужно саму ТД поместить в герметический бокс. Пигтейл можно вывести через кабельный ввод, уплотнив отверстие сырой резиной или морозостойким силиконом.

Итог по комплекту «Вариант 1»

Конфигурация вполне работоспособная и имеет право на жизнь. Дешевизна компонентов (б/у вариант) позволяет отдать предпочтение именно ему, если к беспроводному мосту не предъявлено повышенных требований стабильности и пропускная способность в 8-12 Мбит/с устраивает. Полный такой б/у комплект оборудования для обеих сторон можно приобрести примерно за 50$. Особенно оправдано использование, когда некоторые компоненты уже есть в наличии или достались бесплатно. С внешними антеннами можно использовать не только TP-Link TL-WA5110G, а любые точки доступа со съемной внешней антенной и подходящим коннектором.

Из минусов – сложность монтажа и компоновки неподготовленному пользователю. Несколько разъёмных соединений, качество которых может существенно повлиять на уровень сигнала.

Как передать WiFi на 5 км. и более?

Вариант 2. Переходим к «тяжелой артиллерии»

Если вам нужен варианте посерьезней – следующая часть статьи именно для вас.

Компания Ubiquiti широко известна своей продукцией для постройки беспроводных соединений. Так же бренд выпускает оборудования для «умных» домов, камеры видеонаблюдения и многое другое, но первым что приходит на ум, когда слышишь Ubiquiti – это несомненно Wi-Fi оборудование.

Не будем рассказывать о всей линейке оборудования, а выберем лишь то что нам нужно.

Краткое описание оборудования

Строить мост будем на оборудовании NanoBrige M5 или NanoBeam M5.

• NanoBrige M5 снят с производства, но его все еще можно найти у некоторых дилеров, а б/у варианта вообще полным полно.
• NanoBeam M5 – это новая разработка, она схожа с предыдущей моделью, но в ней уже совсем другая начинка. Более быстрый процессор Atheros MIPS 74KC, больше оперативной памяти, теперь на борту уже 64 МБ ОЗУ. Коэффициент усиления внешней антенны увеличился. Форма излучателя изменилась. Так же в лучшую сторону изменилась сама конструкция. Монтаж производится еще проще и быстрее.

Оба девайса позиционируются дистрибьюторами как оборудование для расстояний на 5 км, но на практике запускались линки на 20 км и более с очень хорошими показателями стабильности и пропускной способностью на таком расстоянии свыше 120 Мбит/с по Wi-Fi.

Ниже представлены сами антенны для передачи wifi на большие расстояния.

NanoBrige M5,

и NanoBeam M5.

Перейдем к настройке

Настроив сетевой интерфейс вашего ПК, ноутбука под сеть 192.168.1.0/24 и подключив оборудование по следующей схеме – можем приступать к настройке.

Если у вас оборудование новое, так сказать, «с коробки», то после ввода в адресной строке браузера 192.168.1.20 и нажав переход – мы должны попасть на страницу авторизации, она выглядит следующим образом:

Стандартный логин/пароль для входа ubnt/ubnt

Если по каким-то причинам вы не попадаете на страницу авторизации или стандартные логин/пароль не подходят – скорей всего у вас оборудование, которое было ранее кем-то настроено.

Его можно сбросить к заводским настройкам, нажав на кнопку Reset, которая находится на излучателе, возле разъема RJ-45

После сброса, если страница авторизации загрузилась, вводим логин/пароль ubnt/ubnt и попадаем на вкладку MAIN веб-интерфейса устройства.

Здесь отображается вся основная информация о состоянии устройства.

Все нужные нам настройки находится на вкладках WIRELESS и NETWORK.

Настройка антенны в режим AP

На картинке отмечены важные пункты, которые необходимо настроить.

Коротко описание выделенных пунктов:

• Wireless Mode – Режим работы. Выбираем в каком режиме работает устройство
• Access
  Point
  – точка доступа (раздающая Wi-Fi)
• Station
  – устройство, которое будет подключаться к Access Point
• SSID – Название беспроводной сети. Будет отображаться при поиске сети
• Channel Width – Ширина канала. Чем больше значение – тем больше пропускная способность, но тем ниже стабильность канала. Если расстояние небольшое и зона Френеля чистая – смело ставим 40 MHz
• Frequency, MHz – Рабочая частота. Выбираем внимательно, так как при выборе частоты, которая занята другим устройством, находящимся в поле радио видимости – будем наблюдать ухудшение качества сигнала.
• Output Power – Исходящая мощность. При расстоянии между AP и Client 10 км или менее – рекомендуется понизить мощность передатчика до 19 – 20 dBm
• Security – Безопасность. Точно так же как и в настройках роутера – парольная защита беспроводного соединения. Может незначительно влиять на производительность сети, но рекомендуется включать, желательно WPA2-AES режим.

После изменения всех нужных параметров жмем кнопку Change внизу страницы, а после, в появившейся вверху строке, кнопку Apply. Только в таком случае настройки будут изменены!

Настройка антенны в режим Client

Здесь практически все то же самое, только отличается режим работы.

Важный момент! Если в поле Frequency Scan List, MHz поставить галочку и прописать частоту, настроенную на Access Point, соединение будет происходить намного быстрее, так как клиент не будет перебирать все каналы диапазона, а будет сканировать только указанную в скан листе частоту.

Как поймать wifi на большом расстоянии: настройка сети

Переходим на вкладку NETWORK. Тут все предельно понятно.

На что следует обратить внимание на этой вкладке – это пункт Network Mode. Если из выпадающего списка выбрать режим Router – появится возможность поднять DHCP сервер как на беспроводном, так и на проводном интерфейсе. Можно настроить PPPoE соединение, пробросить порты, включить/отключить NAT – то есть стандартный функционал роутера.

Ура! Беспроводный мост настроен

Остается смонтировать антенны на свои места. Излучатели антенн должны смотреть четко друг в друга. Далее дожидаться, пока на вкладке MAIN появится шкала уровня сигнала. Смотрите пункты AirMax Quality и AirMax Capacity чем их значение больше – тем лучше.

Показательными являются параметры Noise Floor и Transmit CCQ.

Noise Floor – Показывает на сколько зашумлен эфир. Чем больше числовое значение с знаком минус – тем меньше помех собирает антенна.

Transmit CCQ – Качество передачи. Значение должно стремиться к 100%. Чем больше – тем лучше.

После юстировки антенн, когда мы добились наилучших показателей, можно пользоваться сетью.

Различные вспомогательные утилиты можно найти в правом верхнем углу интерфейса – это выпадающее меню с названием Tools.

С помощью находящейся там утилиты Speed Test можно протестировать скорость беспроводной линии

Итог по комплекту «Вариант 2»

Думайте сами, решайте сами…. Иметь или не иметь….

Направленный вай фай | Статьи

Направленный вай-фай обеспечивается с помощью установки направленных антенн. Такие антенны используются для увеличения длины расстояния от точки приема до точки передачи беспроводного сигнала соединения с интернет вай-фай.

Существуют вай-фай антенны двух основных типов: направленные и всенаправленные. Выбор этих антенн зависит от желаемого результата. Например, направленная вай-фай антенна концентрирует принимаемый и передаваемый сигналы в один узкий «луч», за счёт чего и увеличивается расстояние приёма и передачи сигнала вай-фай. Такая вай-фай антенна идеально служит для создания сетей вай-фай, где нужна передача из одной точки в другую. То есть, если в пределах видимости находится направленная антенна, можно установить направленную вай-фай антенну со своей стороны, создав тем самым так называемый вай-фай мост, с очень высоким качеством самого сигнала вай-фай. Поскольку весь возможный передаваемый сигнал сконцентрирован в одном узком «луче». Чтобы управлять расстоянием приема и передачи сигнала, необходимо учитывать следующие факторы:

• Мощность передатчика.
• Мощность вай-фай антенн.
• Длина кабеля, чем длиннее кабель, тем хуже качество сигнала
• Какие именно препятствия и помехи существуют на пути сигнала

В самом идеальном случае расстояние от передачи до приема сигнала может составить 10 километров. Однако в реальности рассчитывать стоит только на 1,5 километра.

Всенаправленная вай-фай антенна в свою очередь принимает и передает сигнал во все направления одновременно. А поэтому и дальность расстояния такого сигнала на порядок короче, чем у направленной вай-фай антенны. Здесь при идеальных условиях можно рассчитывать на расстояние до 1000 метров. Цель установки всенаправленной антенны иная. Она больше подходит для помещений, таких как офисы, квартиры, и даже целые этажи в зданиях, если это позволяет мощность сигнала.

Для управления расстоянием приема и передачи сигнала вай-фай, можно руководствоваться теми же факторами, что были выше перечислены для направленных вай-фай антенн.

Для сокращения времени в составлении коммерческого предложения* и обеспечения оперативного ответа. Просим Вас сообщить планируемые координаты точек доступа  и описание мест установки.(можно указать адреса или ссылки с указанными точками с google maps или yandex maps).

Количество радио мостов или точек соединения Нажмите для выбораА+В (Соединение точка-точка PTP)А+ВС (одна точка на передачу и 2 на прием)А+В+С (последовательное соединение)А1+В1+А2+В2 (2 разных радио моста)Другое

Расстояние между точками Нажмите для выбораДо 1 кмСвыше 1 кмСвыше 10 км

Требуемая скорость соединения Нажмите для выбораДо 100 мб/сДо 1000 мб/с

Опишите задачу *:



* Обязательно для заполнения



WiFi антенны на 2, 5, 10, 15 км и более — Ubiquiti

Оборудование Ubiquiti и MikroTik на рынке Украины всегда было на особом счету у подавляющего числа пользователей, заинтересованных в приобретении качественного и недорогого продукта. Все потому, что производителями при выпуске очередной разработки соблюден баланс цена-качество наряду с производительностью. Провайдеры Украины воспользовались данным новшеством, воплощая смелые желания в жизнь.

Но поскольку ассортимент продукции с каждым годом пополняется новыми продуктами, не всегда новички могут разобраться, какую продукцию приобрести. В данной статье упоминаются именно точки доступа. Ориентируйтесь на базовые условия. Особое внимание уделите таким факторам, как окружающая среда и помехи, которые напрямую влияют на конечный результат.

Мосты Wi-Fi на 2, 5, 15 км

Линк PtP или мост объединяет в себе устройства, которые могут находиться в разных локациях, устанавливая с последними активное соединение. Схема из точки в точку представляет собой отдельные каналы связи для каждой пары компьютеров. Когда пара или более компьютеров обменивается данными друг с другом, количество подключений стремительно растет по мере увеличения количества компьютеров. Так, двум компьютерам нужно только одно соединение, трем компьютерам нужно три соединения, а четырем компьютерам будет достаточно шести соединений.

Если у вас есть бизнес на нескольких сайтах, то вы наверняка сталкивались с проблемой интеграции ваших сетей и связи между ними. Это серьезная проблема, если вы полагаетесь на VoIP-связь или используете видеосвязь как часть продвижения своего ресурса. Хотя малые предприятия могут сделать это через Интернет, для крупных организаций существуют проблемы, касающиеся надежности, безопасности и пропускной способности. В прошлом это означало бы дорогостоящую и громоздкую передающую фидер-линию на условиях аренды.

Волоконно-оптическая связь означает, что доступно лучшее решение для создания сети «точка-точка» Ethernet, позволяющая быстро передать информацию между сайтами. Нет проблем с пропускной способностью или конкуренцией, но она дешевле, чем традиционные решения для выделенных линий.

А поскольку вы можете объединить все свои локальные и глобальные сети в единую сеть, подключение «точка-точка» предлагает предприятиям ряд преимуществ. Это означает, что сотрудники могут получать доступ к одним и тем же централизованным системам, где бы они ни находились, что упрощает обмен информацией между отделами и подразделениями с последующими деловыми и операционными преимуществами.

Кроме того, пропускная способность может быть легко увеличена по мере роста вашего бизнеса; и вы можете следить за тем, что происходит с онлайн-инструментами для обработки данных. Вы можете проверить, как работает ваша сеть и контролировать расход трафика.

Добавление N-го компьютера требует N-1 новых подключений, что является довольно дорогим вариантом. Многие соединения могут следовать по одному и тому же физическому пути. На этом рисунке показано соединение «точка-точка» для пяти компьютеров, находящихся в разных местах, например, на первом и втором этажах здания.

Двухточечное соединение

Поскольку имеется пять ПК, для соединения «точка-точка» потребуется всего десять соединений. Из этих десяти соединений шесть проходят через одно и то же местоположение, что делает соединение из точки в точку дорогим. Увеличение ПК на единицу в вышеуказанной конфигурации в расположении 2, как показано на рисунке, увеличит общее количество подключений до пятнадцати. Из этих соединений восемь подключений будут проходить через одну и ту же область.

Мосты до 5 км

NanoBeam 5AC-16 / NanoBeam 5AC-19

Разработка ориентирована на относительно небольшие расстояния, пропускная способность составляет 450 Мбит/сек. Производительности достаточно – нужный эффект достигается благодаря AirMax технологии.

NanoStation Loco M5

Действуют ограничения на допустимое расстояние применения (не более 3 км).

NanoStation M5

Как и Nanostation Loco M, рекомендовано использовать для небольших расстояний для видеонаблюдения, что достигается за счет очередного Ethernet-модуля. Из достоинств – доступный монтаж и высокое качество сборки.

Мосты на расстояние 5-15 км

LiteBeam 5AC-23

Данное решение может похвастаться достаточной производительностью с пропускной способностью до 450 Мбит/сек и наличию стандарта AirMax.

PowerBeam 5AC

Универсальное и экономичное в применении с ограничением пропускной способности 450 Мбит/сек. Советуем остановить ваш выбор на данной разработке, если вы рассматриваете размещение клиентского оборудования на 5, 10 или 15 км.

PowerBeam 5AC ISO

За счет изолятора можно использовать данное решение в зашумленной среде.

LiteBeam M

Подойдет людям, заинтересованным в ценовом факторе, и ставящим производительность на второе место.

PowerBeam M5

Преимущественно для средних дистанций.

Мосты на расстояние более 15 км

airFiber 5X + AF-5G34-S45

Максимальное расстояние, на котором гарантируется передача данных, составляет 200+ км, пропускная способность – 620 Мбит/сек.

Rocket 5AC + RocketDish-5G30-LW

Мощное решение, направленное на создание беспроводных мостов PtP в диапазоне 5 ГГц на расстояния до 50 км.

AirFiber 24HD

Подходит для наружного применения, мостов PtP и транспортных сетей, требующих максимальной производительности. В некоторых случаях допускается эксплуатация устройства в радиусе 20 км.

Усовершенствованная антенная система

Обладая двойной независимой 2×2 MIMO 24 ГГц отражающей антенной системой с высоким коэффициентом усиления, заявлена работа airFiber в режимах FDD (дуплекс с частотным разделением) и HDD (дуплекс с гибридным разделением) для беспрецедентной скорости и спектральной эффективности в безлицензионной полосе частот 24 ГГц по всему миру.

Революционная беспроводная технология

AirFiber – революционная беспроводная платформа «точка-точка» от Ubiquiti Networks. Потрясающая производительность Gigabit + и богатый радиус действия открывает новые возможности перед беспроводными технологиями, идеально подходящими для транзитных перевозок операторов использования для обеспечения безопасности общественной и применения на предприятиях. Спроектированные детали разработаны центром исследований и разработки Ubiquiti. Кремниевые микросхемы и инновационная архитектура – заслуга команды Ubiquiti R&D Team. Это позволило добиться впечатляющей производительности.

AirFiber 24

Компактный форм-фактор обеспечивает оптимальную производительность гигабитной беспроводной сети и большой радиус действия. Мы рекомендуем использовать устройство до 13 км; пропускная способность будет заметно меньше.

AirFiber 5 / 5U

AirFiber 5/5U идеально подходит для использования на предприятиях с современным оборудованием и для обеспечения общественной безопасности на максимальном расстоянии 100 км. Практически нет ограничений по эксплуатации (в соответствии с местными правилами страны).

Базовые станции

Двухточечные PTP и PTMP соединения являются основными элементами фиксированных беспроводных сетей и более широких сетей телекоммуникаций. PTP – это самая простая форма сетевой архитектуры. Очевидными примерами PTP-соединения являются фиксированные беспроводные соединения или двусторонняя радиосвязь.

Базовая станция для малых расстояний (поддержка 60 клиентов)

Возьмите на заметку предложенные ниже решения, которые допустимо использовать в районах, где наблюдается практически полное отсутствие помех.

Rocket M

Допускается подключение до 60+ клиентов при условии, что используемое оборудование совместимо с airMAX. Ввиду чувствительности самой конструкции к помехам, допускается эксплуатация для сельской местности.

Базовые станции, отличающиеся высокой производительностью. Рассчитаны на 100, 200+ клиентов.

Rocket 5AC PRISM с антеннами airMax AC Sector

Наибольшая производительность при условии плотного расположения клиентов.

Rocket 5AC Lite и антенны Titanium Sector

Представлены в нескольких вариациях, применимых в отношении моделей, доступных целевой аудитории, сформировавшей спрос на товар.

Клиентские станции

Мосты на расстояние до 3 км

NanoBeam 5AC-16

Частота 5 ГГц с коэффициентом усиления 16 дБи. Дальность действия составляет 10+ км. Из достоинств: помехоустойчивость, масштабируемость и значительно увеличенная пропускная способность.

NanoBeam 5AC-19

Радиус действия превалирует над NanoBeam 5AC-16. Усиление антенны составляет 19 дби, мощность передатчика – 26 дБм. Если говорить о стоимости, то выгода очевидна, поскольку само устройство стоит дешевле аналогов Cisco или Ruckus.

Антенны до 7 км

LiteBeam 5AC-23

Сочетает в себе проприетарные аппаратные и программные технологии, обеспечивая непревзойденную комбинацию пропускной способности с экономической ценностью, а протокол airMAX TDMA позволит повысить производительность сети.

PowerBeam 5AC-300/400

Высокая производительность обеспечивается за счет внушительной дальности действия и низкого уровня шума благодаря быстрому процессору и его инновационной механической конструкции при низких затратах.

Мосты на расстояние более 7 км

PowerBeam 5AC-500/620

Отличается высокой степенью направленности антенны, эстетичностью и относительно высокой мощностью устройства. А большая дальность действия определяет желание людей сделать выбор в пользу данного решения.

Rocket 5AC-Lite/PTMP/PTP

Применяются не только на коротких, но и на дальних дистанциях. Впрочем, ценовой фактор заметно выше с учетом интегрированных конструкций и AirPrism технологии, направленной на минимизацию помех, генерируемых соседним каналом.

Способы передачи сигнала на большое расстояние

Передать сигнал на большое расстояние или поймать сигнал от далеко находящегося источника – это, в принципе, одна и та же задача. Поэтому и передача, и приём сигнала осуществляются одними и теми же антеннами. Дальше мы будем говорить только про передачу, и подразумеваем, что абсолютно те же выводы можно сделать и по отношению к приёму сигналов.

Итак, нашей задачей является передача сигнала на большое расстояние – 15, 20 или даже 30 км. Рассмотрим методы, которыми можно это сделать:

1. Можно увеличить мощность передатчика. Но не всегда это возможно, так как, во-первых, новый более мощный передатчик всегда сложнее и дороже старого, и, во-вторых, разрешённые максимальные мощности передатчиков ограничены законами.

2. Можно избавиться от помех. Например, в крупном городе почти бессмысленно пытаться передать сигнал по Wi-Fi на частоте 2,4 ГГц, так как этот диапазон сейчас сильно замусорен. Правильнее будет использовать диапазон 5 ГГц или, что ещё лучше, диапазон 3 ГГц.

3. Можно оставить всё как было, но использовать антенны с гораздо большим усилением. Каждые дополнительные 3 дБ усиления антенны дают прирост в усилении мощности сигнала в 2 раза. Среди всех антенн с большим усилением лидирует связка «облучатель + тарелка». Сам по себе облучатель имеет небольшое усиление, порядка 9 дБ. Но тарелка собирает весь излученный облучателем сигнал и формирует его в очень узкий пучок, а чем уже пучок, тем больше усиление. Если говорить цифрами, то офсетная тарелка диаметром 60 см даёт прибавку в усилении от 11 дБ (на частоте 2 ГГц) до 19 дБ (на частоте 6 ГГц).

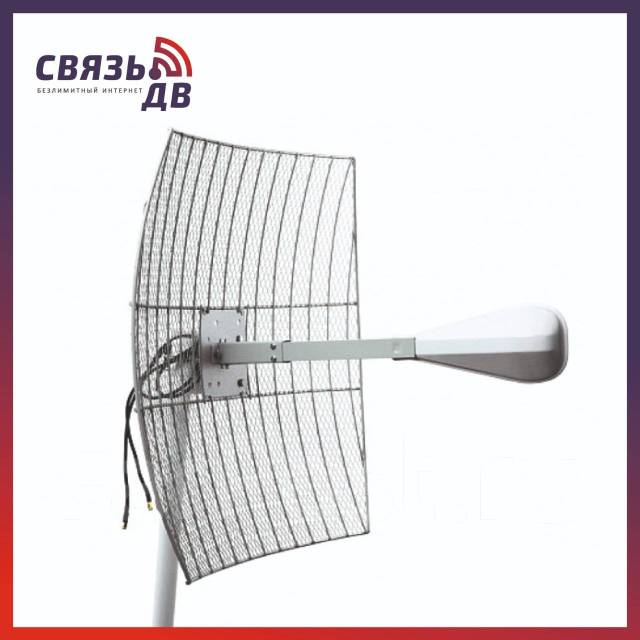

Форма сигнала после отражения от тарелки становится похожей на иглу, поэтому наведение тарелки в нужном направлении требует внимания и терпения: отклонение тарелки в сторону всего на пару градусов ослабит сигнал в несколько раз и сведёт все преимущества от тарелки с облучателем «на нет».

Таким нехитрым способом можно усилить сигналы для

Wi-Fi: облучатель KIP9-2500 на диапазон 2,3-2,7 ГГц и облучатели KIR-6050 и KIR-5800DP на диапазон 5-6,5 ГГц

WiMAX и LTE: облучатель KIP9-2500 на диапазон 2,3-2,7 ГГц

GSM: облучатель KIP9-1800 на диапазон 1,7-1,9 ГГц

3G: облучатель KIP9-2050 на диапазон 1,9-2,2 ГГц.

Любое препятствие на пути сигнала может очень сильно его ослабить, вплоть до нуля. Поэтому связка «тарелка + облучатель» может принять сигнал с очень большого расстояния (десятки километров) только при условии прямой видимости между приёмником и передатчиком. То же самое можно сказать и про приём сигнала от далеко находящегося источника.

Передаем интернет по WiFi на 10 км

Сегодня мы рассмотрим такую технологию как Wi-Fi мост. Построение моста подразумевает под собой беспроводное соединение нескольких локальных сетей в одну. Обычно необходимость в вайфай мостах появляется за городом, где на одном участке имеется несколько построек.

---

Например: к дому уже подведено оптоволокно, но хочется иметь интернет ещё и в бане и, допустим, в гостевом доме. Можно конечно провести витую пару, но не всегда это технически возможно. Для построения самого простого вай-фай моста достаточно двух роутеров, один из которых работает в режиме повторителя, однако, зона действия такой сети будет не большой. Поэтому для организации сети с большим покрытием лучше использовать специальные уличные точки доступа с направленными антеннами. Принцип их работы довольно прост: в прямой видимости устанавливается два устройства. Первое подключается витой парой к роутеру и является передатчиком, а второе (приёмное) может либо само являться маршрутизатором, либо, при необходимости, к нему можно подключить второй роутер на стороне потребителя. Точка доступа имеет несколько режимов работы:

Точка-точка, когда антенны направленны максимально точно друг на друга. При такой системе можно соединить в сеть устройства расположенные на больших расстояниях. При правильной настройке такое оборудование может создать радиомост с дальностью более 10 км.

Точка-многоточка, когда к одному ретранслятору подключено несколько потребителей. Это удобно, когда на участке несколько строений, в которых необходимо обеспечить стабильный интернет. В этом случае дальность приёма редко превышает нескольких километров.

Точка доступа. В этом случае абонентские устройства (компьютеры, телефоны, планшеты) подключаются напрямую к устройству. Например, через точку доступа можно подключить установлены на участке камеры видео наблюдения. Выбирая точку доступа для данной цели обращайте внимание на угол диаграммы направленности, для комфортного использования он не должен быть меньше 50-60 градусов.

Давайте рассмотрим несколько устройств. Начнём, по традиции, с бюджетных моделей.

Наружная беспроводная точка доступа TP-Link CPE210 имеет на борту mimo 2×2 антенну мощностью 9ДБ. Работает на частоте 2.4Ггц со скоростью передачи до 300Мбит/сек. Питание точки происходит по витой паре через PoE-адаптер. Максимальная дальность передачи в режиме точка-точка до 6км. Максимальный угол раздачи сигнала, в режиме точки доступа 70 градусов.

Ubiquiti NanoStation M5 оснащён антенной мощностью 11Дб, что даёт возможность построения радиомоста дальностью до 13км. Однако, данная модель плохо подходит для работы в режиме точки доступа, так как её угол раздачи не превышает 43 градуса. Частота работы 5ГГц, а скорость передачи не превышает 150Мбит/сек.

Ubiquiti Nanostation M2, как и М5 обладает антенной мощностью в 11ДБ, но имеет более широкую диаграмму направленности равную 55 градусам, что расширяет её зону покрытия, но уменьшает дальность в режиме точка-точка до 11 километров. Частота работы 2,4 ГГц.

Двухдиапазонная точка доступа Ubiquiti UniFi AC Mesh работает как в диапазоне 2,4 ГГц, так и в 5ГГц. Она оснащена МИМО антеннами мощностью в 3ДБ, что позволяет ей работать на скорости до 867Мбит/сек. Диаграмма направленности у антенн составляет 360 градусов. В отличии от предыдущих устройств, антенны на UniFi AC Mesh съёмные, а значит в любой момент могут быть заменены на более мощные, если возникнет такая необходимость.

Как подключиться к бесплатному интернету с расстояния нескольких километров от точки доступа

У всех провайдеров иногда случаются аварии или профилактические работы, когда интернет отключается на несколько часов. Что делать в таких случаях? Можно найти открытый Wi-Fi, однако почти все пользователи запароливают доступ к своим роутерам. Выход из этой ситуации — нужен адаптер, который ловит сигнал в радиусе нескольких километров. Такие адаптеры продаются, но их также можно сделать самостоятельно.

Адаптерами Wi-Fi с дальним радиусом действия торгуют интернет магазины, на AliExpress такой гаджет стоит примерно 20 долларов. Его конструкция проста: помимо собственно адаптера в него установлена антенна и подключен USB-удлинитель. Благодаря этому удлинителю адаптер можно разместить там, где выше шанс поймать сильный и устойчивый сигнал, например, на балконе или крыше.

Адаптер можно использовать почти любой, а для изготовления антенны потребуется пластина из фольгированного гетинакса размером 100×120 мм и медная проволока диаметром до 3 мм. Гетинакс продаётся в магазине радиотоваров или на барахолках, а проволока — в хозяйственных магазинах.

Отрежьте кусок провода длиной 28 см и отмерьте 8 частей длиной по 30,5 мм. По отмеченным местам с помощью плоскогубцев сделайте изгибы по 90 градусов так, чтобы получилась такая конструкция:

Антенна должна выглядеть так:

Просверлите в середине гетинакса отверстие и вставьте в него один конец антенны так, чтобы расстояние от пластины до антенны было 15 мм. Закрепите антенну с помощью пайки. Провод из адаптера припаяйте к антенне в двух местах. Следите за тем, чтобы оплётка не соприкасалась с внутренней жилой.

Прикрепите адаптер к антенне клеем или скотчем и разместите конструкцию ближе к открытому воздуху: на форточке, окне и т.п. Подключите адаптер к компьютеру с помощью USB-удлинителя. Желательно, чтобы удлинитель был толстый и с экранирующей оплёткой. Если потребуется, установите драйвер адаптера.

Если всё сделано правильно, компьютер увидит несколько десятков или сотен точек Wi-Fi, в том числе незапароленные и публичные. Если точек мало или сигнал слабый, покрутите антенну или смените её расположение. Антенна и хороший адаптер способны улавливать сигнал интернета на в радиусе двух-трёх километров.

Теперь, когда на компьютере появился интернет, вы можете организовать его раздачу другим устройствам — смартфону, планшету и т.п. Как это сделать, читайте в этой статье.

» Пример построения Wi-Fi линка на 5 км (DWL 2100 + ФА20) — часть 1

Эта статья основана на личном опыте построения WiFi сети на большое расстояние. В нашем случае была поставлена цель, протянуть из дома безлимитный интернет на работу. После прочтения различных источников и кучи форумов было принято решение о построении этого линка и с полной уверенностью мы принялись за работу. Скажу еще, что расстояние в 5 км, по меркам форумчан, это еще не большая дистанция, а как максимум средняя.

В нашем случае была взята за основу «пионерская» WiFi точка доступа от производителя D-link — DWL 2100AP. На нашем форуме о WiFI Вы можете получить консультации, а в разделе Скачать Вы можете найти полезные программы для этой точки. Долго и мучительно принималось решение — какую все таки антенну выбрать, и вот наконец, спасибо форумчанам, выбор пал на удачную модель антенны диапазона 2,4Ггц — ФА20. Простая в изготовлении и эффективная в работе «простила» нам некоторые огрехи в ее изготовлении.
Что нам потребовалось:

Две точки доступа d-link DWL 2100AP

Кабель Ethernet 8-ми жильный 150 метров

Кабель антенный RG 6U — 5 метров (с запасом)

Односторонний текстолит толщиной 1,5 мм размером примерно 1м^2

Герметичный короб -2шт

Двух миллиметровый медный провод, медная трубка D 5-6мм, медная полоска

Различные инструменты: штангельциркуль, паяльник, лобзик, дрель…

После выбора антенны, мы задумались над методом ее изготовления. Было принято изготовить WiFi антенну из текстолита, но по собственной технологии. Где-то в форумах говорилось о методе расщепления двухстороннего текстолита, о вырезании из фольги, но мы решили пойти своим путем, и я надеюсь, что наш опыт кому-нибудь пригодится. Выкройку антенны можно скачать здесь — чертеж WiFi антенны ФА20.
При помощи лобзика вырезаны вибраторы, канцелярским ножом сделаны прорези в заранее размеченных местах.

С помощью ножа и пинцета аккуратно снимаем слой меди с текстолита. Вырезаем отражатель и бортики. Совет: учитывайте толщину линии спила при разметке текстолита, а также не забывайте обрабатывать края текстолита мелким напильником. Две медные полоски были вырезаны из медной пластины толщиной 1мм.

Для соединения вибраторов с отражателем использовалась медная проволока. Чтобы выдержать расстояние 6мм, необходимо найти или изготовить прокладку толщиной, с учетом текстолита, 4,5мм. В отрезок медной трубки (антенна любого радиоприемника), туго вставлен зачищенный кабель RG-6U. Вставляем с обратной стороны в заранее просверленное отверстие в отражателе нашу трубку с кабелем и припаиваем к медному слою отражателя, а центральную жилу кабеля к медной полоске. Так как штатная антенна нам больше не пригодится, мы ее используем для изготовления разъема на второй конец кабеля.

К креплению антенны с мачтой мы подошли серьезно. Нам необходимо было легко поворачивать антенну в любой плоскости, это необходимо для точной настройки. Было принято решение крепить антенну на шаровой от автомобиля, которая в свою очередь крепится на мачту из железного уголка высотой 2м. Пример крепления шаровой к антенне на фото.

Очень важно понимать для чего мы устанавливали Wi-Fi точки доступа в герметичных коробках на крыше. Мы стремились как можно больше уменьшить длину антенного кабеля от точки доступа до антенны. Ведь чем длиннее кабель, тем больше потерь полезного сигнала.

В следующей статье расскажем о настройках точки DWL-2100AP и почему нам не потребовалось прошивать ее.

Поделиться записью

Соединение Wi-Fi на большом расстоянии для удаленного потокового вещания

Этот метод часто используется для расширения охвата Интернетом на более удаленные районы большой собственности. Например, вместо того, чтобы проложить кабель CAT6 к гостевому дому, владелец может установить две направленные антенны: одну на главном здании (передатчик) и одну на гостевом доме (приемник). Затем передатчик будет передавать сигнал Wi-Fi на приемник.

Направленные радиоантенны высокой мощности используют радиочастоты для передачи данных.При этом будет потеряна небольшая полоса пропускания, поскольку эти антенны очень хорошо передают сигнал. С увеличением расстояния сигнал начнет ухудшаться, но все зависит от антенны. Некоторые из этих антенн способны передавать данные со скоростью 300 Мбит / с на расстояние до 100 км!

Но сначала требования

Чтобы создать полезное соединение Wi-Fi на большом расстоянии, необходимо выполнить несколько условий:

1.

Проводная точка доступа в Интернет

У вас должен быть прямой доступ к проводной локальной сети , которую вы хотите использовать (a.k.a вам потребуется либо иметь к нему доступ, либо получить явное разрешение владельца) в пределах диапазона действия вашей антенны. Диапазон может составлять от 1 до 100 км, в зависимости от того, сколько вы готовы потратить на антенну. Поиск точки доступа к сети может оказаться самой сложной задачей, в то время как установка антенн очень проста.

2. Идеальное выравнивание

Наши обычные домашние маршрутизаторы передают Wi-Fi во всех направлениях. Эти направленные антенны создают очень концентрированный луч в одном направлении.Две антенны должны быть направлены прямо друг на друга для достижения наилучших результатов. Программный инструмент, поставляемый с антенной, может помочь определить правильное положение. Рассмотрите возможность использования более двух антенн, если между конечными точками нет прямой видимости . Сигнал можно ретранслировать более одного раза.

3. Между двумя точками нет препятствий

В дополнение к идеальному выравниванию пространство между двумя антеннами в идеале должно быть полностью пустым.Помехи окружающей среды, включая деревья, стены, камни и даже погодные условия, могут вызывать прерывание сигнала. Одно из решений — поднять антенны как можно выше: на больших высотах меньше объектов, которые могут помешать. В этом могут помочь усиленные монтажные мачты.

Выбор антенны

Многие компании производят антенны Wi-Fi для дальней связи, а некоторые даже продают готовые к установке комплекты. По нашему опыту, радиоантенны Ubiquiti работают хорошо, их очень легко установить и использовать.Например, Nanobeam NBE ‑ 5AC ‑ Gen2 может передавать до 450 Мбит / с на расстояние 15 км (9 миль). Он подключается к локальной сети с помощью кабеля Ethernet. Его также очень легко прикрепить к столбу с помощью стяжек. Стоит отметить, что эти устройства могут обеспечивать безопасный прозрачный сигнал, что означает, что никто другой не сможет увидеть вашу сеть или подключиться к ней.

Антенны

могут различаться по дальности действия, скорости, рабочей частоте (например, 900 МГц, 24 ГГц, 5 ГГц и т. Д.), Типу развертывания, способности справляться с помехами и другим факторам.При выборе антенны подумайте в первую очередь о том, как далеко находятся ваши две точки и сколько препятствий между ними (включая погоду!). Чтобы лучше понять некоторые различия, ознакомьтесь с руководством Ubiquiti по выбору антенны. Естественно, есть выбор из множества других производителей антенн.

Цена

Две антенны Nanobeam, перечисленные выше, обойдутся вам чуть менее 200 долларов. Если позволяют ваши условия, вы можете даже получить более «легкую» модель Litebeam всего за 100 долларов! В зависимости от условий монтажа мачты могут стоить 100-200 долларов за штуку.Несмотря на то, что это может показаться инвестицией, в целом это все же зачастую более доступное решение, чем сотовая связь или спутниковый Интернет, особенно если вы планируете использовать эту настройку более одного раза.

Как настроить соединение Wi-Fi на большом расстоянии для потоковой передачи в реальном времени

1. Предварительно сконфигурируйте и протестируйте две антенны дома с помощью веб-интерфейса. Одна антенна должна быть настроена как передатчик, а другая как приемник.
2. Найдите удаленную точку доступа к сети в пределах рабочего диапазона ваших антенн.При необходимости получите разрешение на использование линии.
3. Установите антенну передатчика на максимальной высоте, направив ее прямо туда, где находится приемная антенна. Используйте мачту / треногу для лучшей высоты и устойчивости.
4. Подключите антенну передатчика к локальному маршрутизатору с помощью кабелей Ethernet. Антенны Ubiquiti используют пассивное питание через Интернет (PoE), поэтому вам нужно сначала пропустить его через инжектор PoE * (входит в комплект), а затем подключить инжектор к локальной сети с помощью дополнительного кабеля Ethernet.
5. Выполните шаги 3 и 4 в месте потоковой передачи с помощью антенны приемника (свободный конец кабеля Ethernet войдет в кодировщик * вместо локального маршрутизатора). Световые индикаторы на антеннах должны указывать на возможность подключения. Может потребоваться дополнительная настройка веб-интерфейса.
6. Подключите свободный конец кабеля Ethernet к кодировщику (например, Pearl-2).
7. Подключите все источники видео и аудио к кодеру. Вы должны быть готовы к выходу в эфир!

* требуется доступ к источнику переменного тока в месте потоковой передачи. Если вы хотите узнать больше о тонких деталях настройки Wi-Fi на большом расстоянии, посмотрите видео ниже. Superhelix Visual отлично проведет вас через весь процесс установки и тестирования соединения.

антенн WIFI на большие расстояния, от 100 метров до 30 км

Многочисленные исследования, связанные с предпочтениями пользователей технологий, показывают, что большинство домашних хозяйств хотят иметь сигнал WIFI хорошего качества, доходящий до последнего угла. Итак, теперь мы больше не согласны с наличием Wi-Fi в гостиной, мы хотим охватить весь дом, сад, спальню, этаж выше, подвал и даже хотим иметь Wi-Fi в магазине, расположенном через улицу, напротив. патио или сад.По этим причинам покупка se антенн дальнего действия WiFi для двери стала популярной среди всех пользователей, у которых есть несколько устройств от тех, кто имеет доступ к Интернету и хочет подключиться через WiFi. В то же время это увеличивает потребность в подключении к сети Wi-Fi. Интернет-провайдеры по-прежнему устанавливают базовый маршрутизатор с малым радиусом действия, который необходимо заменить или добавить повторители WiFi для покрытия всего дома. Если в дополнение к расширению покрытия Wi-Fi вы хотите расширить его, даже на максимальное расстояние alcnace WiFi от 30 км. Продолжайте читать и решать многие вопросы: бой, что такое Wi-Fi дальнего действия

Сомнения и вопросы, которые возникают, когда попытки расширить зону покрытия WIFI роутера многочисленны:

Каково максимальное расстояние роутера WIFI? На каком расстоянии работает репитер WIFI? Какая антенна WIFI лучше всего подходит для работы на большом расстоянии?

Какие антенны WIFI мощные?

Чтобы развеять все эти сомнения, прежде всего необходимо подчеркнуть, что специалисты по установке антенн WiFi никогда не определяют расстояние до продукта WiFi перед его установкой. Расстояния, указанные производителями, являются теоретическими, измерены в лаборатории в оптимальных условиях. То есть расстояние досягаемости антенны WIFI всегда будет зависеть от окружающей среды, в которой она расположена, и от внешних факторов, таких как климат или помехи.

Таким образом, упрощение покажет мне, как далеко мой сигнал Wi-Fi достигает с определенной антенной, не имеет точного ответа, поскольку помимо технологии зависит от местоположения и ориентации. Расположение на достаточной высоте на земле, ориентация и, прежде всего, форма и размер антенны являются определяющими в максимальном диапазоне действия антенны.По этой причине в настоящее время установка антенны Wi-Fi дальнего действия дома не решит проблем с охватом и зоной покрытия маршрутизатора в большинстве случаев, поскольку для передачи Wi-Fi на большие расстояния с антенной Wi-Fi, которая достигает 200 метров или более, нам нужен компьютер. Профессиональный, с мощными антеннами WIFI и изготовлен из прочных материалов.

В качестве предварительной ориентации и в качестве руководства при покупке антенн WiFi мы можем сориентироваться в этой таблице антенн WiFi и максимальной дальности действия. Ссылки ведут к техническому описанию продукта, где есть вся информация, и вы можете купить дешевле с быстрой доставкой.

Сравнение антенн WIFI дальнего действия для наружного освещения и дальнего действия:

Melon N4000 — 32 EUR

Для работы на расстоянии более 50 метров внутри или во внешней сети ALFA разработала антенную панель APA-M04, которая имеет соединение SMA . Этот КОМПЛЕКТ продается с мощным USB-адаптером WiFi модели AWUS 036NEH, а ch — это USB-адаптер WiFi от Alfa Network с чипом RT3070. Антенная панель портативна и идеально подходит для переноски. Антенны Wi-Fi Alfa Network обеспечивают наилучшее качество связи внутри помещений, и даже с этим комплектом вы сможете подключаться к сетям Wi-Fi, расположенным за пределами здания, таким как близлежащие бары, общественный Wi-Fi в мэрии и т. Д.

AWUS 036NEH WiFi USB an tenna предлагает превосходную мощность передачи более 20 дБм, плюс e 7 dbi высокочувствительная направленная панельная антенна . Alfa включает компакт-диск со сканированием сети Wi-Fi с прилагаемым программным обеспечением ALFA WiFi Scaner для просмотра и сохранения всех данных из ближайших сетей Wi-Fi. Основным преимуществом этой модели антенны Wi-Fi большого радиуса действия для наружной установки является то, что она может быть подключена через Wi-Fi даже при отсутствии прямого обзора, поскольку она имеет большое проникновение и легко пересекает стены.Кроме того, он полностью портативен и позволяет подключать «горячую» замену n, а — возможность идеально подключаться или отключаться от компьютера без его выключения или перезапуска.

Alfa AWUS036NEH антенна WiFi USB RT3070 с направленной панелью 7dbi

КУПИТЬ Панель WIFI >> 32 EUR

Антенна Wi-Fi Alfa ubdo-nt8 Exterior 2000 МВт 12DBI — это антенна WiFi, которая достигает 500 метров, предназначенная для использования вне помещений. Адаптер USB WIFI с внешней антенной имеет скорость 802.Беспроводной приемник 11 n, встроенный во всепогодный корпус. Он содержит два монтажных кольца уплотнительного кольца мачты и 8-метровый USB-кабель со специальным USB-соединением двойного назначения, поэтому вы можете использовать 2 USB-порта на своем компьютере для обеспечения максимальной мощности устройства без необходимости использования бывшего источника питания Terna.

Модель Alfa UBDO NT легко собирается и разбирается, поэтому вы можете взять ее с собой в поездку, чтобы иметь WIFI в автомобиле, грузовике или трейлере. Чип RT3070 WiFi интегрирован во внешнюю оболочку вместе с антенной.

Как показано на этом графике, Alfa UBDO идеально подходит для установки WIFI в трейлере, лодке, грузовике или доме на расстоянии до 200 или 500 метров

КУПИТЬ UBDO NT8 >> 41 EUR

Wi-Fi дальнего действия антенна Melon N519 имеет радиус действия Wi-Fi 1 км и может достигать даже 2 км при полностью стабильном соединении. Полностью водонепроницаемый корпус для использования на открытом воздухе или в помещении. При прямом просмотре через маршрутизатор зона приема достигает нескольких километров. Он идеально подходит для тех, кто живет в сельской местности, где сложно подключиться к Интернету.С этой антенной N519, установленной в окне в пространстве без многих зданий, например в сельской местности, можно подключиться к любой доступной общедоступной сети. Примечателен тем, что несет антенну 36 DBI WiFi с 10-метровым высококачественным активным USB-кабелем и водонепроницаемостью, а также настенным анкером и поворотной штангой. Эта модель, как и высокомощный UBDO, имеет двойной USB-кабель, поэтому подача питания не прерывается при использовании на максимальной мощности.

Купить MELON N519 >>

От 1 километра Речь идет о расстояниях, требующих профессиональных решений, эти антенны нуждаются в конфигурации и, прежде всего, очень важны правильная ориентация и выравнивание антенн, но не беспокойтесь, также их можно установить Собственный пользователь после нескольких простых руководств, подобных этому, по ориентации антенн WIFI.

Достичь до 3 км с помощью антенн WiFi — это расстояние, которое невозможно преодолеть только с помощью хорошего приемника WiFi, даже если это большое расстояние. необходимо, затем установите две направленные антенны, обращенные друг к другу. Например, если вы хотите соединить два здания, разделенных друг от друга, и у вас есть в пути большое свободное пространство, такое как внутренний дворик, парк, зона отдыха и т. Д. Лучшими антеннами WIFI дальнего действия для таких случаев являются Ubiquiti. С пакетом из 2 антенн LocoM2 вы можете покрыть это расстояние, настроив одну как точку доступа, а другую как клиент WIFI.Наностанция Ubiquiti Loco M2 — это направленная панельная антенна, которая также полностью подготовлена ​​к установке на открытом воздухе. Комплект

, состоящий из двух блоков Ubiquiti LocoM2.

КУПИТЬ НАБОР Ubiquiti Loco M2 >>

НАБОР WIFI-соединения между двумя локальными наностанциями Ubiquiti LocoM2 предназначен для использования антенны с обеих сторон. Ubiquiti LocoM2 работает так же, как приемные антенны WiFi, как точка доступа или маршрутизатор-ретранслятор WiFi. Благодаря направленным панельным антеннам 8 дБи они достигают расстояния до 3 км при прямом обзоре друг друга.В этом полном комплекте из 2 наностанций Ubiquiti LocoM2 есть все необходимое для передачи Интернета из одного дома в другой с прямым обзором. Независимо от расстояния, если между этими двумя станциями CPE есть прямой обзор.

Применения этого набора:
• Связь сети WIFI рабочего места с частным домом.
• Соедините между собой два частных дома, две локальные сети WIFI или здания одного владельца.

В конце установки у вас будет система, которая позволит вам совместно использовать WIFI дома через подключение другого дома или локального.После получения подключения к Интернету можно легко установить маршрутизатор-повторитель WIFI, который создает новую сеть с новым паролем для подключения к различным IP-камерам, компьютерам, мобильным телефонам, планшетам или другим устройствам, поддерживающим технологию Wi-Fi. Чтобы узнать больше об истории Ubiquiti, читайте здесь.

Эта антенна WIFI дальнего действия в основном используется для подключения к сети на расстоянии от 4 до 6 км. Но, поставив два противостоящих равных, вы можете создать сеть от точки к точке на расстоянии до 10 км или даже 15 км, если они установлены в башнях на расстоянии более 20 метров от земли.Этот комплект антенны Alfa Network 24dBi состоит из профессиональной параболической антенны + USB-адаптера HIGH POWER + 3-метрового коаксиального кабеля. Эта сеточная сеточная антенна разработана для частоты 2,4 ГГц и обеспечивает отличную производительность в соответствии со стандартами WiFi IEEE 802.11 b / g.

Alfa Network Alfa Network 24dBi AWUS036NEH комплект антенны

купить сейчас KIT Parabólica WIFI >> 76,95 EUR

Ubiquiti LBE-5AC-23 спутникового типа WIFI антенна 5 ГГц представляет собой высококачественное устройство с усилением 23 дБи в диапазоне переменного тока 5 ГГц .Эта WiFi-антенна Ubiquiti представляет собой высокопроизводительное устройство, которое также отличается широким диапазоном, превосходящим почти все известные в n соединениях Wi-Fi на большие расстояния . Сочетание отличных параметров и использования новейших решений позволило добиться высокого качества устройства, отвечающего ожиданиям самых требовательных пользователей.
LBE-5AC-23 переменного тока 5 ГГц — это , способный работать без внешних помех, выдерживая температуры от -40 до 70 градусов по Цельсию.LiteBeam WIFI AC с возможностью совмещения по 3 осям полностью собирается без инструментов всего за несколько секунд. Для крепления мачты требуется только один гаечный ключ.

Антенны Wi-Fi Ubiquiti дальнего действия могут достигать расстояния до 50 км в оптимальных условиях при условии, что требуется профессиональная или самодельная качественная установка, хорошая ориентация и условия окружающей среды в открытом поле, где нет помех от других сетей Wi-Fi.

AirMAX Integrated Technolog г.В отличие от стандартного протокола Wi-Fi, эксклюзивный протокол множественного доступа AirMAX с временным разделением (TDMA) от Ubiquiti Networks (R) позволяет каждому клиенту отправлять и получать данные, используя предварительно назначенные временные интервалы, управляемые драйвером точки доступа. Этот метод временного интервала устраняет скрытые коллизии узлов и максимизирует эффективность эфирного времени. По сравнению с другими системами Wi-Fi продукты LiteBeam обеспечивают превосходную производительность по задержке, производительности и максимальному диапазону m в WiFi .

Антенна с высоким коэффициентом усиления, 2 × 2 MIMO — LiteBeam AC имеет усиление 23 дБи для соединений PTP на большие расстояния благодаря своей направленной антенне, которая увеличивает помехоустойчивость.Частота Усиление 5 ГГц 23 дБи Размер 362 x 273 x 203 мм 2 × 2 MIMO

КУПИТЬ LiteBeam AC >> 59,80 EUR

Кроме того, в этой сводке вы можете увидеть типы и максимальный диапазон каждого Wi-Fi антенна. Пройдя по ссылкам, вы сможете увидеть полную техническую информацию, цены и способ покупки напрямую в магазине Silicon WiFi.

  Использование и установка всех этих WiFi-антенн обычно проста, не требуется никакого expe  rt, но если вам нужна дополнительная информация или свяжитесь с экспертом по WiFi, отправьте сообщение в SILICEO ONLINE WiFi отсюда>>
 ▷ Четыре типа направленных антенн WiFi и максимальная дальность действия сигнала WiFi.-
 В нескольких сообщениях мы говорили о различных типах мощных USB-адаптеров, о том, как они работают, и об их характеристиках. Во всех подключениях Wi-Fi задействованы два элемента, которые определяют диапазон и качество подключения. Тип чипа WiFi и его инфраструктура определяют скорость передачи, частоту 2,4 ГГц или 5 ГГц, совместимость и т. Д., Но еще одним очень важным фактором в случае, когда мы хотим установить соединение WiFi на большом расстоянии, является дизайн. антенны.
 Для передачи сигнала WiFi нам понадобится направленная антенна. Расстояние, которое вы можете достичь, всегда зависит от размера антенны и угла покрытия, в котором вы принимаете. Какие лучшие WiFi-панели и направленные в 2017 году? Нет точного ответа на вопрос, какая антенна лучше другой, все зависит от использования, которое мы собираемся дать, поскольку те, которые имеют более закрытый угол, более направлены и идут дальше, так что мы не сможем видеть сети Wi-Fi, которые остаются за пределами этого угла.Напротив, маленькие направленные антенны имеют более открытый угол, они могут видеть все сети в окружающей среде, но они не дойдут до самых прибыльных.
  Вам нужно подключиться к общедоступной сети Wi-Fi, которая бесплатна, но находится далеко от дома? Продолжайте читать, и вы, вероятно, найдете способ получить это.
 Новая модель Wi-Fi антенная панель с открытием 36 º Melon N519
 Купите здесь Антенная панель с открытием 36 º Melon N519.  37 EUR. БЕСПЛАТНАЯ ДОСТАВКА!!!
 1.Три требования к удаленным каналам Wi-Fi.
 Чтобы установить соединение Wi-Fi на большие расстояния, вам всегда необходимо соответствовать трем основным требованиям. Сигнал Wi-Fi может легко проходить через тонкие стены или изолированные деревья, но сложнее пройти через все здание или лес. С расстоянием возникают потери пакетов данных, поэтому, если мы добавим другие типы трудностей, может произойти разрыв соединения, по этой причине три требования являются существенными для соединения на большом расстоянии.
  1.1 Прямая видимость.  Не должно быть препятствий, зданий, стен или гор.
  1.2 Поднятое положение антенны.  На той же горизонтальной линии, что и точка привязки. Например, если антенна находится на крыше, а маршрутизатор — на низком уровне, соединение не будет видно на другой линии по горизонтали. Всегда необходимо располагать направленную антенну WiFi примерно на той же высоте, что и точка излучателя.
  1.3 Направленная антенна, ориентированная и направленная в сторону передатчика WiFi. Направленные антенны излучают и принимают сигнал WiFi в одном направлении, поэтому они должны быть ориентированы в эту сторону. Чем меньше угол раскрытия, тем точнее должна быть ориентация. Панельные антенны не нуждаются в точном выравнивании, но Yagi и параболические панели необходимо выровнять как можно точнее. Если вам нужно точно сориентировать антенну WiFi. В этом посте мы поговорим о различных методах ориентации и выравнивания антенн WiFi.
 Эти требования незаменимы, прежде всего, если нет прямой видимости и, например, у нас есть здание впереди или гора, вы не можете установить междугороднюю связь. С другой стороны, решающим фактором является тип направленной антенны WiFi. С небольшой панельной антенной между 7DBI и 36dbi мы сможем достичь 300 или 500 метров, поскольку они имеют очень открытый угол. Для большего расстояния от 1 км до 15 км нам всегда понадобится антенна типа WiFi антенна Yagi или параболическая с более закрытым углом.
 Для создания беспроводного моста или per-link мы будем использовать направленные антенны WiFi. Антенны изготавливаются разных размеров и форм и могут использоваться как внутри, так и снаружи или снаружи.
 2. Как работают беспроводные направленные антенны, типы антенн, угол раскрытия и диапазон.
 Далее мы опишем четыре модели направленных антенн WiFi, предназначенных для подключения через WiFi на большом расстоянии. Направленные антенны или директивы WiFi — это такие антенны, которые по своей конструкции могут направлять всю частотную диаграмму в одном направлении.Направленная антенна принимает и излучает сигнал Wi-Fi вперед, а также имеет более открытый или закрытый угол, чтобы попасть еще дальше.
 Соотношение между углом раскрытия и расстоянием, на которое он достигает, в основном позволяет уменьшить угол и увеличить радиус действия. Графический способ увидеть это можно сравнить с лампочкой. Лампа без прожектора излучает свет под углом 360 º, очень хорошо освещает, но имеет очень небольшую дальность действия на расстоянии. Фокус фонарика или автомобильной фары концентрирует весь свет под углом раскрытия 30 º, позволяя уйти дальше, если мы уменьшим угол еще больше до 10 º REACH увеличится еще больше, но мы не увидим ничего по бокам .
 На этом графике вы можете увидеть, как работают четыре типа направленных антенн и их основные характеристики:
 Лучшие направленные антенны для сетей Wi-Fi на больших расстояниях. Панели, Yagi и параболические
  2.1 Антенна WiFi Мини-панель Alfa APA-M04 с углом раскрытия около 60 º очень практична для использования внутри помещений. Это направленная антенна с очень открытым углом, позволяющая видеть все сети WiFi в окружающей среде и на расстоянии до 300 метров с очень хорошим качеством.
 Купить здесь ALFA NETWORK APA-M04 7dbi.  € 8.90 БЕСПЛАТНАЯ ДОСТАВКА !!!
  2.2 Панельная антенна дальнего действия Melon N4000.  Под углом 35 º. Вы можете найти сети, расположенные вне дома, на невероятном расстоянии 800 метров. Он полностью водонепроницаем и может быть размещен на открытом воздухе под дождем и солнцем. Это наиболее часто используемая модель для дальних поездок, потому что ее размер удобен и очень прост в установке.
 Openwrt WiFi SILICEO USB-маршрутизатор и направленная панельная антеннаКупить сейчас Пакет WIFI SIliceo
 Купить WiFi-антенна НАБОР Панель открывания 36 º с маршрутизатором Openwrt SILICEO. 75,30 евро. Бесплатная доставка
  2.3 Антенна Yagi Alfa Network AYA-2410.  Это профессиональная модель с очень закрытым углом около 30 º. Его установка немного сложнее. Рекомендуется подключаться к очень удаленным сетям, но необходимо достаточно точно указать это.
 Антенна Yagi Alfa Network AYA-2410
 Купить Яги WIFI SIliceo
 Купить Яги антенна WIFi направленная AYA 10dbi. 32EUR. Бесплатная доставка
  2.4 WiFi параболическая антенная сетка.  По своей конструкции параболическая решетка всегда будет иметь очень высокое усиление, а также очень узкую ширину луча, что делает ее фаворитом среди профессиональных установщиков антенн WiFi.
 Купить AGA grid WIFI
 Купить здесь ALFA NETWORK AGA-2424T 24dbi. € 81 БЕСПЛАТНАЯ ДОСТАВКА !!!
 3. Спутниковые антенны WiFi AGA-2424T и AGA5828T
 Модель параболической антенны WiFi — лучшая антенна дальнего действия для соединений точка-точка (PTP на каждый).Это модель беспроводных направленных антенн на большие расстояния, необходимых для передачи сигнала Wi-Fi в полевых условиях или в сельской местности, для использования Wi-Fi муниципальных советов муниципалитетов и передачи его, например, домашним пользователям, которым необходимо передать Сигнал из одной конкретной точки в другую.
 Спутник Wi-Fi идеально подходит для тех, кто использует простой повторитель Wi-Fi, чтобы сосредоточиться на источнике сигнала, а также для тех, кто хочет использовать комбинацию из двух точек доступа для создания ссылки «обратная линия связи».
 Эта параболическая антенна AGA2424 использует телекоммуникационные услуги для передачи доступа в Интернет через Wi-Fi клиентам с использованием технологии транзитного соединения Wi-Fi. Этот метод в основном работает по принципу звена цепи, которое передает данные точка-точка на центральную станцию, которая предоставляет услугу.
 Для поддержки Wi-Fi-соединений на больших расстояниях на открытых пространствах, популярный бренд Alfa Network улучшил в 2017 году свои модели решетчатых антенн серии AGA, разработанные как для 2, 4 ГГц, так и для 5 ГГц.
 Самая распространенная модель на частоте 2 4Ghz — это ALFA AGA-2424T, которая отличается фантастическим диапазоном и способностью передавать высокоскоростной Интернет по каналам большой дальности. Единственный недостаток первой партии — необходимость ее правильной ориентации. Угол диафрагмы всего 7 градусов может вызвать большие различия в силе сигнала, качестве и скорости, если мы не отрегулируем в пределах этого угла.
 Конструкция решетки позволяет пропускать ветер и не влияет на качество сигнала.Есть WiFi-антенны параболической сетки как на 2,4 ГГц, так и на 5 ГГц. Обязательно выберите частотный тип соединения точка-точка, так как каждый тип антенны будет работать только в заданном спектре.
 Купить Сеточная антенна WIFI SIliceo
 Купите здесь Parabolic ALFA NETWORK AGA-5828T 28dbi. € 68 БЕСПЛАТНАЯ ДОСТАВКА !!!
  AGA2424T 2,4 ГГц работает с протоколами 802.11 b / g / n 150 Мбит / с / 300 Мбит / с.
  5 ГГц работает по протоколам 802.11 n / A / AC / AC2 со скоростью от 300 Мбит / с до 1.3 Гбит / с.
 WiFi Параболическая модель
 Усиление
 Ширина сигнала
 Диапазон прибл.
 Частота
 AGA-2424T
 24 DBi
 7 градусов
 3 км / 15 км
 2,4 ГГц
 AGA-5828T
 28 DBi
 км 3
 5 ГГц
 Удвойте скорость и радиус действия WiFi | Лучшие WiFi-антенны 2021
 Лучшая антенна WiFi с высоким коэффициентом усиления
 Обновлено 2021 год
 WiFi или беспроводная сеть работают так же, как и другие 2.Диапазон связи 4 ГГц, но вместо того, чтобы отправлять голос, мы будем передавать пакеты данных через Интернет. [AdSense-C] Устройство, известное как беспроводной маршрутизатор или точка доступа, преобразует эти пакеты данных в электромагнитные волны и будет излучаться через передающую антенну. , который будет получен клиентским устройством. Здесь мы представляем список лучших в мире антенн WiFi, доступных на рынке.
 WiFi 101 Плейлист от RootSaid
 Длина волны и частота
 Как упоминалось выше, радиочастотные волны сигналов Wi-Fi — это радиоволны, то есть электромагнитные волны, лежащие в диапазоне предварительно определенного диапазона частот.Как и все электромагнитные волны, Радиочастота также измеряется единицей, называемой Частотой .
 Объяснение антенн WiFi — Типы антенн WiFi
  Частота  возникновения чего-либо, происходящего в течение определенного периода времени, или это количество полных циклов в единицу времени. Например, если вы можете ввести 4 символа в секунду, тогда частота будет 4. Герц — это единица измерения частоты. 1 герц означает один полный цикл в секунду.
 Другой единицей измерения волн является длина волны.Длина волны — это временной период волны.
 Частота = скорость волны / длина волны
 Длина волны и частота обратно пропорциональны. Чем выше длина волны, тем короче частота. Конструкция антенны и ее частей в значительной степени зависит от частоты и длины волны, которую она будет передавать или принимать.
 Для связи
 WiFi используется частота 2,4 или 5 ГГц.
 Наведение антенны WiFi для увеличения дальности и скорости
 Положение и размещение антенны WiFi | Диапазон и направление Wi-Fi роутера
 Попробуйте это перед покупкой новой антенны (возможно, это решит вашу проблему)
 Поляризация антенны
 Поляризация означает ориентацию антенны по отношению к поверхности земли.
 Всенаправленная и направленная антенна Wi-Fi
 Всенаправленные антенны — это антенны, которые могут одинаково передавать электромагнитные волны во всех направлениях.
 Направленные антенны Wi-Fi — это антенны, излучающие энергию только в одном направлении.
 Панели, тарелочные антенны, кантенны являются примерами направленных антенн.
 Усиление мощности антенны WiFi
 Мощность Wi-Fi, которая может быть предоставлена, измеряется в единицах усиления мощности. Коэффициент усиления по мощности указывает на эффективность антенны по сравнению с эталонной антенной.Он измеряется в децибелах (дБ).
 Мощность указывается в виде значения дБи, которое представляет собой усиление этой антенны с точки зрения изотропного излучателя. Чем больше дБи, тем больше радиус действия WiFi. Для лучшей антенны WiFi с высоким коэффициентом усиления вам необходим более высокий уровень дБи.
 Лучшие WiFi-роутеры на 2021 год
 Вот список дешевых и доступных лучших маршрутизаторов Wi-Fi на этот 2021 год
 Антенна Wi-Fi
 сильно различается в зависимости от приложения. Иногда вам нужно увеличить диапазон Wi-Fi вашей домашней сети Wi-Fi.Иногда вам может потребоваться передать сигнал на большое расстояние или получить сигнал Wi-Fi от удаленного источника. Если вы тестируете на проникновение, вам придется выполнять различные атаки с использованием инъекций против сетей Wi-Fi, которые находятся действительно далеко. Иногда вам нужно захватывать рукопожатие Wi-Fi из беспроводных сетей. В этом случае вам придется связаться с ним и подключиться к сети с большого расстояния. Чтобы стать хорошим хакером Wi-Fi, вам понадобится лучший адаптер Wi-Fi и карты Wi-Fi, подключенные к лучшей антенне Wi-Fi.
 Так что поиск лучшей антенны Wi-Fi, которая удовлетворяет ваши потребности, может оказаться головной болью. Вот список лучших в мире антенн Wi-Fi с высоким коэффициентом усиления, которые могут обеспечить Wi-Fi на большом расстоянии, которые используются в домах, офисах и ведущими хакерами для взлома сетей Wi-Fi, которые расположены далеко от злоумышленников.
 Почему бы не сделать печатную плату для своего проекта?
 Сделать печатную плату для вашего DIY-проекта в настоящее время несложно. PCB помогает избавиться от грязных проводов и прочего и придать вашему проекту потрясающий вид.И здорово сделать свою собственную печатную плату для своего проекта, не так ли?
 Разработка печатной платы для вашего проекта — легкий путь
 Я использую Altium Designer для рисования схемы и проектирования печатной платы. Это мощный инструмент, который можно использовать для проектирования и создания собственных печатных плат для вашего проекта, а также сложных и многопользовательских печатных плат для промышленного использования. Вот ссылка на пробную версию Altium. Так что не забудьте проверить это.
 Печатная плата для заказа
 Обычно я заказываю наши печатные платы на PCBWay.PCBWay — производитель печатных плат, специализирующийся на прототипировании печатных плат, мелкосерийном производстве и аккуратной сборке печатных плат по очень низкой цене. У них очень дружелюбная команда поддержки клиентов, и они даже проводят бесплатную проверку дизайна печатной платы перед оплатой и сообщают нам, если есть какие-то проблемы с дизайном. Не стесняйтесь проверить их веб-сайт ниже.
 Антенна Wi-Fi дальнего действия
 Лучшая антенна WiFi 2021 года
 1. Alfa 9dBi WiFi Booster SMA OMNI Направленная антенна WiFi
 Alfa является ведущим производителем WiFi-адаптеров, а также WiFi-антенн и производит лучшие WiFi-антенны, доступные на рынке.Это одна из лучших антенн Wi-Fi с потрясающим покрытием Wi-Fi, доступная на рынке. Эта антенна Alfa усилит сигнал, а также усилит мощность Wi-Fi вашей беспроводной сети. Сверхмощная всенаправленная антенна Wi-Fi Alfa может использоваться в качестве замены как антенн маршрутизатора Wi-Fi, так и антенн USB-адаптера WiFi. Поскольку он является всенаправленным, нет необходимости в большой точности его размещения, поскольку он излучает сигнал Wi-Fi во всех направлениях.
 Всенаправленная антенна WiFi
  Купи сейчас
 Благодаря всенаправленным свойствам установка очень проста.Магнитный блок, входящий в комплект поставки, может быть установлен на любой поверхности, на которой может быть размещена антенна. Это, безусловно, одна из лучших антенн WiFi с высоким коэффициентом усиления, которые вы можете приобрести в сети. Получите свой сейчас.
  Работает со всеми моделями ниже, а также со многими другими маршрутизаторами
  Linksys
 WET54G, WET54GS, WMP54G, WMP54GS, WET11, WRV54G, WMP11 сетевая карта PCI, WPS11, WRT54G35 903
 R6700-100NAS, R6220-100NAS, FM114P, FVM318, FWG114P, MA311, ME101, ME103, WG302, WG311, WG311T,
  D-Link
 DIR-88042L, DIR-88042L, DIR-88042L, DIR-88042 825, DAP-1360, DI-514, DI-524, DI-614, DI-624, DI-624S, DI-624M, DI-711, DI-713P, DI-714, DI-714P, DI-724U, DI-764, DI-774, DI-824VUP, DP-311P, DP-311U, DP-313, DP-G321, DP-G310, DPG-2000W, DSL-G604T, DSM-604H, DSM-622H, DSM- 624H, DWL-1000AP, DWL-1700AP, DWL-1750,
  Alfa
 AWUS036H, AWUS036h2W, APA05, AWUS036NH, AWUS036NEH, AWUS048NH, AWUS036ACHEW, AWUS051NH, AW036ACU, AW036AC, AW036NH, AW036NH, AW036NH, AW036AH, AW036AC, AW036NH, AW036AC, AWUS036AC  ASUS
 RT-AC3200, Беспроводной AC3200, Asus RT-N12 D1, RT-AC68U, RT -N66U, RT-N12
  TRENDnet
 TEW-731BR
  TP-Link
 Archer C7, AC1900, AC3150
 2.Highfine 2 x 6 дБи 2,4 ГГц 5 ГГц двухдиапазонная WiFi RP-SMA Всенаправленная антенна WiFi
 Это одна из наиболее широко используемых внешних антенн Wi-Fi дальнего действия, которая увеличивает дальность действия вашего интернета, а также скорость. Это высококачественные двухдиапазонные антенны, специально разработанные для маршрутизаторов. Сюда входят две двухдиапазонные антенны WiFi RP SMA по 6 дБи 2,4 ГГц и 5 ГГц. В дополнение к этому, он также имеет соединительный кабель WAN U.fl / IPEX — RP-SMA размером 2 x 35 см. с позолоченным разъемом.
  Купить сейчас
 Совместимость с беспроводными маршрутизаторами:
 Linksys Cisco E2000 E2500 EA2700 E3000 EA3500 E4200 EA4500 EA6200 WRT310N WRT320N WRT330N WRT400N WRT610N WRT54GS2
 Belkin F7D830ND WRT54GS2
 Belkin F7D830ND N3700 N2500 Netgear2 v.3 WNDR3800 WNDR4000 WNDR4500 WNR834B v. 1 v.2 WNR2000 WNR2200 DGND3700 v.1 v.2
 D-Link DIR-655
 Buffalo WZR-HP-G450H
 Mini PCIe Cards
 Сетевое расширение PCI Bulkhead Pigtail
 ПРИМЕЧАНИЕ:  Используйте только для интерфейса Mini PCI-E, НЕ МОЖЕТ ИСПОЛЬЗОВАТЬ ДЛЯ ИНТЕРФЕЙСА M.2 (NGFF).
 Пожалуйста, проверьте и подтвердите интерфейс карты перед покупкой.
 Размеры продукта следующие:
 Длина антенны RP-SMA 6 дБи: 19,5 см
 Длина кабеля IPEX: 35 см
 В комплект входит:
 Антенна 2 x 6 дБи
 2 x 35 см U.Гибкий кабель fl / IPEX
 3. HUACAM HCM82 8dBi 2,4 ГГц 5 ГГц 5,8 ГГц Двухдиапазонная беспроводная сеть Всенаправленная антенна WiFi
 Это похоже на предыдущий в списке. Но в отличие от предыдущего, у этого есть лучший коэффициент усиления 8 дБи. Эта всенаправленная антенна Wi-Fi с высоким коэффициентом усиления 8 дБи может использоваться с Wi-Fi-маршрутизатором, USB-адаптером, а также с усилителем. Его можно подключить к любому устройству, поддерживающему съемную антенну и имеющему возможность замены встроенной антенны.Он также включает в себя переходник / переходник с внутренней резьбой IPEX — RP-SMA.
  Купить сейчас
 Благодаря всенаправленным свойствам его очень легко установить и разместить. Эта антенна с высоким коэффициентом усиления может обеспечить высокоскоростной доступ в Интернет, а также возможность подключения к сети в любой уголок вашего дома.
 Это еще один замечательный продукт от ALFA в списке лучших антенн WiFi. Из семейства Alfa это один из наиболее широко используемых и надежных устройств в этой категории.Его можно подключить ко всем маршрутизаторам и USB-адаптерам WiFi с помощью разъема RP-SMA. Эта антенна может эффективно заменить стандартные домашние и офисные маршрутизаторы. Они могут увеличить скорость и дальность передачи сигналов Wi-Fi до 4 раз в одном направлении. Это одна из лучших антенн WiFi с высоким коэффициентом усиления от Alfa.
 Это однонаправленная антенна, которая должна быть направлена ​​в определенном направлении, что означает, что лучи будут фокусироваться в определенном направлении. Это может использоваться как для передачи на большие расстояния, так и для приема.
  Купить сейчас
 5. Alfa APA-M25 двухдиапазонная 2,4 / 5 ГГц панельная направленная антенна WiFi 10 дБи
 Этот похож на предыдущий; однонаправленная антенна дальнего действия, которая даст вам сфокусированный луч, подходящий для передачи и приема на большие расстояния в определенном направлении. В отличие от предыдущего, этот имеет большую мощность на 10 дБ и поддерживает двухдиапазонные сигналы WiFi. Он направлен и подходит для использования на открытом воздухе.
  Купить сейчас
 6.Tupavco TP513 Yagi Направленная антенна WiFi 2,4 ГГц 17 дБи
 Антенны
 Yagi — это мощные версии панельных антенн, упомянутых выше. Эти антенны могут иметь мощность передачи на большее расстояние. Эти длинные, прочные и гладкие антенны в основном сделаны из алюминия, что делает их легкими. Они специально разработаны для использования на открытом воздухе. У них более сильный и сфокусированный луч, ширина луча которого составляет 25 градусов, что делает их действительно дальнобойными антеннами Wi-Fi.
 Вы можете легко подключить эту антенну Wi-Fi к маршрутизатору Wi-Fi или USB-адаптеру Wi-Fi, который поддерживает сменные антенны, и направить ее через окно или закрепить ее на крыше своего дома и направить ее на здание, где вы хотите передавать сигнал что делает его хорошим выбором на рынке.
  Купить сейчас
 8. Antenna World G2424 Усилитель диапазона направленного действия WIFI Параболическая сеточная антенна
 И последнее, но не менее важное. Эта направленная наружная антенна с большим радиусом действия. Это лучшая антенна WiFi с высоким коэффициентом усиления, доступная на рынке, которая может обеспечить надежное и мощное соединение точка-точка между источником и удаленным приемником на большом расстоянии. Эти антенны с параболической сеткой 24 дБи могут обеспечить до 8 миль связи в определенном направлении.В комплект входят более плотные и точные детали для установки и направления в желаемом направлении.
 Он поддерживает сигналы Wi-Fi 2,4 ГГц и стандарты 802.11 b, 802.11 g, 802.11 n, которые могут поддерживать более высокую скорость передачи данных до 150 Мбит / с. Эти антенны имеют узкую полосу пропускания 7 градусов, что делает их очень направленными, улучшая коэффициент усиления
.
  Купить сейчас
 Из приведенного выше списка вы можете выбрать тот, который лучше всего соответствует вашим потребностям. Вы можете увеличить максимальный диапазон Wi-Fi, получить быстрый доступ в Интернет и доступ к сетям Wi-Fi на большом расстоянии, не меняя USB-адаптер Wi-Fi роутера.
 Вот список лучших и широко используемых в мире маршрутизаторов WiFi. Убедитесь, что вы купили один из них, для лучшего диапазона и скорости Wi-Fi-соединения.
 Как установить дистанционное соединение с микроволновой печью | How To
 Примерно в это время года мы с друзьями обычно собираем кучу наших кирпичных радиоприемников, несколько громоздких 30-футовых мачт, антенну с гелиевым баллоном и несколько выдвижных навесов и тащим все это на местную вершину горы недалеко от наших домов в пригороде Лос-Анджелеса.
 Мы каждый год поднимаемся по обожженным склонам с этим снаряжением, чтобы проводить непрерывный радиоэксперимент, который длится в течение выходных. Его цель? Чтобы увидеть, со сколькими другими фанатичными радиоголовками мы можем связаться по всему миру, отражая сигналы от ионосферы и тому подобное — все это происходит от сети, используя вместо этого батареи.
 Единственной технологией, которой нам не хватало до сих пор, был полезный Интернет на этом раскаленном холме: сигналы операторов беспроводной связи были неравномерными.
 Однако в этом году мы успешно экспериментировали с мостом точка-точка Ubiquiti Networks.Основатели Ubiquiti стояли за ранними продуктами для беспроводного Интернета Motorola, и теперь Ubiquiti производит антенну за 80 долларов США, которая, по расчетам компании, будет передавать сигнал WiFi на 30 километров.
 Мы отправили сигнал примерно на полмили без проблем.
 Это проект, реализация которого всего несколько лет назад стоила бы тысячи долларов, но теперь его можно реализовать менее чем за 200 долларов.
 Вот как подойти к проекту, если у вас есть подобное приложение. Подобное использование может включать в себя совместное использование Интернет-сервиса между домом и хозяйственной постройкой или даже домом и рабочим пространством за мили.
 Секрет в том, чтобы получить сигнал прямой видимости.
 Шаг 1. Получите детали
 Вам понадобятся две микроволновые антенны; несколько длинных кабелей Ethernet; пара фотографических штативов; ноутбук; старый WiFi-роутер; и мощность.
 Я рекомендую
Ubiquiti AirGridM
 Широкополосная микроволновая антенна 5 ГГц, которую мы и использовали. Радиоприемник встроен в антенный канал.
 Шаг 2. Изучите приложение, оценив путь, по которому пойдет сигнал.
 Главное, что нужно помнить о Wi-Fi 5 ГГц, — это то, что это крошечная волна и находится в пределах прямой видимости на расстоянии.Этот комплект не подойдет, если на коротких расстояниях вам мешает хребет или даже ветви деревьев на больших расстояниях. Мы использовали дом друга для подключения к Интернету, потому что он находится в пределах видимости нашей горы.
 Шаг 3. Настройте оборудование
 Установите две антенны на фотографические штативы с помощью прилагаемого к антенне оборудования.
 Затем выровняйте две антенны в предполагаемых местах, направив антенны друг на друга. Чем короче расстояние, тем менее точным вы должны быть.
  Совет:  Для постоянной установки используйте прилагаемое оборудование с опциональными мачтами.
 Шаг 4: Настройте сеть точки доступа (сторона с Интернетом)
 Подключите прилагаемый инжектор Power Over Ethernet к источнику питания рядом с входящим Интернет-маршрутизатором. Интернет может быть обеспечен обычным домашним модемом или роутером.
 Затем подключите кабель Ethernet от инжектора POE к антенне точки доступа Ubiquiti и от порта LAN инжектора POE к портативному компьютеру с помощью другого кабеля Ethernet.
 Назначьте портативному компьютеру статический IP-адрес. Используйте адрес, предоставленный производителем антенны — он будет в документации. Затем сохраните настройки, откройте браузер и перейдите к предоставленному IP-адресу. Откроется панель управления точки доступа.
 Введите идентификатор пользователя и пароль — Ubiquiti всегда «ubnt». Затем откройте вкладку «Беспроводная связь», установите для параметра «Беспроводной режим» значение «Точка доступа WDS» и создайте уникальный SSID.
 Установите предпочтительный режим безопасности, например WPA2-AES или аналогичный.Используйте PSK для аутентификации. Введите ключ.
 Затем выберите «Мост» на вкладке «Сеть» и введите параметры сети, указанные в документации антенны.
  Совет:  Ubiquiti рекомендует некоторые изменения режима точка-точка для больших расстояний, например, без подтверждения.
 Доступ к этим настройкам на первой вкладке на панели управления. В документации подскажут, что использовать. Не беспокойтесь об этом, если длина вашей линии меньше 17 км.
 Шаг 5: Настройте станционную сеть (сторона в удаленном месте)
 Выполните те же действия, что и для точки доступа, за исключением того, что для беспроводного режима необходимо установить WDS станции, а не WDS точки доступа.Затем заблокируйте SSID точки доступа, которую вы установили ранее.
 Шаг 6. Разверните точку доступа
 Выключите входящий Интернет-модем или маршрутизатор и POE. Затем отсоедините кабель ноутбука и подключите этот кабель к маршрутизатору с подключением к Интернету. Включите все снова.
 Шаг 7: Разверните станцию
 Выполните тот же процесс развертывания, что и для точки доступа, за исключением того, что подключите кабель для настройки ноутбука к ноутбуку с нестатическим IP-адресом или настроенному домашнему Wi-Fi-маршрутизатору 2,4 ГГц.
  Совет:  При необходимости используйте автомобильную 12-вольтовую батарею и инвертор для подачи питания на удаленный объект.
 Шаг 8: Тест
 Интернет будет доступен на ноутбуке или в сети Wi-Fi в удаленном месте.
  Совет:  Запустите служебную программу выбора каналов в меню «Инструменты», чтобы найти чистый канал, если результаты плохие. Ищите полосы цвета, представляющие загрязнение на графике водопада.
 Хотите задать технический вопрос?
 Есть ли какая-нибудь технология, которую вы хотели бы знать, как правильно работать? Есть гаджет, который вас сбил с толку? Пожалуйста
присылайте мне свои технические вопросы, и я постараюсь ответить на как можно больше в этой колонке.
 И используйте функцию Talkback ниже, чтобы добавить свои комментарии!
  Патрик Нельсон  был профессиональным писателем с 1992 года. Он был редактором и издателем отраслевого издания музыкальной индустрии  Producer Report  и писал для ряда технологических блогов. Нельсон изучал дизайн в Художественной школе Хорнси и написал культово-классический роман  Sprawlism . Он познакомился с технологиями в качестве кочевого поисковика талантов в восьмидесятые годы, когда было необходимо регулярно копаться под кроватями в гостиничных номерах, чтобы подключить модемы с зажимами из крокодиловой кожи к телефонной проводке отеля, чтобы получить факс.Он пробовал грязные технологии и никогда не оглядывался назад.
 Как купить антенну Wi-Fi дальнего действия

 При поиске антенны Wi-Fi дальнего действия необходимо знать несколько вещей.
  Во-первых, просто потому, что антенна больше, например, 15 или 20 дБи, не обязательно делает ее лучше.
 Вот изображение дальности действия антенн беспроводной связи наиболее эффективно, по сравнению с длиной или дБи.

 Антенна 2 дБи очень эффективна на коротком расстоянии, в то время как антенна 9 дБи неэффективна на коротком расстоянии, но очень хорошо улавливает сигналы на расстоянии.
 Если вы просто хотите, чтобы диапазон перекрывал дом, антенны 2-5 дБи будет достаточно. Если есть стены из блоков или другие помехи, антенна большего размера не улучшит сигнал.
 Если вы живете в доме с множеством мертвых зон Wi-Fi, то усилитель Wi-Fi будет гораздо лучшим вариантом или обновлением до лучшего маршрутизатора дальнего действия.
 Если вам нужно удалиться от вашего Wi-Fi-соединения, например, от отдельного гаража, более длинная антенна может быть хорошим вариантом. В этом случае было бы намного лучше приобрести антенну на 7 или 9 дБи.
 Еще одна вещь, о которой следует помнить, — это двухдиапазонные маршрутизаторы, которые работают как на частотах 2,4 ГГц, так и на 5 ГГц.
 Частота 5 ГГц не подходит для работы на расстоянии, поэтому, хотя она имеет более высокую скорость передачи, она не работает так же хорошо, как старый диапазон 2,4 ГГц.
 Частота 2,4 ГГц — лучшая для расстояния, а частота 5 ГГц — лучшая для высокой скорости на близком расстоянии.
 * Этот пост содержит партнерские ссылки.
  Типы антенн Wi-Fi дальнего действия
  Антенны Yagi
 TurboTenna NextG USB-Yagi Plug & Play 11N Wi-Fi антенна дальнего действия 2200 мВт

 Антенны Yagi хорошо известны и хороши для приема сигнала на расстоянии.Фактически, они широко используются в сообществе Pen Tester при проверке безопасности беспроводного маршрутизатора.
 Эта большая антенна будет излишней для многих, но она идеально подходит для путешественников на колесах, лодочников, отдельно стоящих зданий или любого другого места, которое пытается получить максимальное расстояние от сигнала Wi-Fi.
  Параболические антенны
 Premiertek Outdoor 2.4GHz 24DBI Направленная с высоким коэффициентом усиления N-образная гнездовая параболическая сеточная антенна из алюминия под давлением (ANT-GRID-24DBI)

 Как и антенна Yagi Параболические антенны часто используются для определения оптимального расстояния.Параболические антенны — это определение ненаправленной антенны.
 Разница в том, что параболическая антенна может быть лучше, когда она направлена ​​прямо на источник, но не годится, когда не направлена ​​на источник.
 Получение наилучшего сигнала достигается с помощью приложения и отслеживания мощности сигнала. Антенну поворачивают до тех пор, пока не будет получен наилучший возможный сигнал.
 Антенна этого типа не очень портативна и используется так же, как и Yagi.
  Расширенный вектор CC
 CC Vector расширенная система повторителя Wi-Fi дальнего действия 2,4 ГГц — расширяет зону покрытия WiFi до удаленного местоположения

 Это устройство от C.Crane представляет собой антенну дальнего действия в сочетании с повторителем WiFi.
 Он рассчитан на усиление беспроводного сигнала на расстояние до 1/2 мили.
 Параболическая антенна 15 дБи усиливает сигнал, в то время как передатчик ретранслирует сигнал WiFi в диапазоне 2,4 ГГц.
  SMA-антенна 9-20 дБи
 SilverStone Technology High Gains Двухдиапазонная антенна WIFI 5 ГГц, 9 дБи, 2.4GHz 5dBi с разъемом RP-SMA WAD21

 Это дешевая антенна на 9 дБи, которая гораздо чаще используется для модернизации маршрутизатора или USB-адаптера WiFi для увеличения расстояния.
 Он использует обычный винт на интерфейсе SMA, который широко используется в индустрии WiFi. Некоторые маршрутизаторы и USB-адаптеры используют проприетарные интерфейсы, поэтому, если вы пойдете по этому маршруту, убедитесь, какой у вас тип.
 Есть много аналогичных антенн 9 дБи, которые дешевы и могут быть большим улучшением по сравнению с антенной 3-4 дБи, с которой поставляется многие электронные устройства WiFi.
  Резюме
 Есть много хороших антенн, которые могут улучшить дальность действия беспроводных сигналов.
 Лично у меня есть антенны на 5 дБи и 9 дБи, которые я использую с адаптером Alfa USB и своим ноутбуком. Их легко прикрутить и при необходимости открутить.
 Например, если я нахожусь очень близко к маршрутизатору, мне требуется 10 секунд, чтобы прикрутить антенну 5 дБи и получить гораздо лучшее покрытие. Но если я нахожусь со своим ноутбуком и сигнал Wi-Fi идет на расстоянии, я просто прикручиваю антенну 9 дБи и получаю лучший прием.
 Надеюсь, вы не так часто находитесь в пути, как я, и у вас есть фиксированное местоположение, чтобы вы могли набрать нужную антенну и не беспокоиться об этом.
 Существуют более дорогие антенны, которые имеют стороны низкого и высокого дБи, которые можно купить и которые были бы очень хороши для широкой зоны покрытия, ближнего и дальнего.
 Если вы серьезно относитесь к своему сигналу Wi-Fi и хотите получить лучшее из обоих миров, покупка одного из них будет лучшим вариантом.



 Главы 3 и 4 Карточки
 Примечание:
 Все рекомендации для этого урока доступны в виде контрольных списков на плитке Контрольный список
 на главном экране ВЫБОР.
 Рассматривая несколько ключевых факторов установки беспроводной сети, а также стоимость внедрения и обслуживания безопасной беспроводной сети, специалист по сетям демонстрирует правильные методы установки и обеспечивает максимальную функциональность сети.
 Внедрение беспроводной сети
 Чтобы реализовать базовую беспроводную сеть, следуйте этим рекомендациям:
 • Создайте список требований для вашей сети, чтобы вы могли работать над их соблюдением. Эти требования могут включать, сколько пользователей потребуется для подключения, физическую зону, которую он должен будет покрыть, внешние подключения и многое другое.
 • Обдумайте, какие устройства вам понадобятся и какие требования к ним предъявляются.
 • Учитывайте ограничения окружающей среды, такие как количество вентиляции для сетевого шкафа или доступ к источнику питания, которые могут повлиять на вашу сеть.
 • Учитывайте ограничения оборудования и то, как они могут повлиять на вашу сеть.
 • Учитывайте требования совместимости всего вашего оборудования, чтобы убедиться, что все
 будет работать вместе так, как вам нужно.
 • Выберите подходящую технологию 802.11 для своих нужд, например 802.11a, ac, b, g или n.
 • Выберите подходящие места размещения AP для вашей сети.
 • Получите масштабный чертеж здания. Это поможет вам во всех областях размещения AP.
 • Определите радиус действия точки доступа для выбранной вами беспроводной технологии. Это поможет вам лучше определить, сколько точек доступа вам понадобится для обеспечения адекватного покрытия пространства.
 • Сбалансируйте количество пользователей, которые будут иметь доступ к AP, и убедитесь, что AP может охватывать всех сотрудников в зоне действия AP.Чем больше сотрудников в данной области, тем больше точек доступа.
 • Обойдите территорию в зоне действия точки доступа и проверьте, есть ли какие-либо устройства, которые могут создавать помехи беспроводной сети. Это могут быть такие устройства, как микроволновые печи, устройства с поддержкой Bluetooth или существующая беспроводная сеть — будь то из общественной сети, соседнего здания или другого этажа здания вашей компании. Эти устройства или сети могут помешать вашей новой реализации.
 • Подумайте, будет ли точка доступа быть открыта или скрыта в потолке или размещена в безопасном помещении.
 • Убедитесь, что на пути точки доступа нет препятствий, таких как двери, закрытые окна, стены и мебель, через которые беспроводной сигнал должен пройти на пути к клиенту. Если на пути слишком много препятствий, отрегулируйте размещение AP соответственно.
 • Рассмотрите возможность привлечения консультанта для помощи в исследовании сайта, особенно если у вас нет доступа к человеку, хорошо разбирающемуся в беспроводных сетях. Опрос может включать тепловую карту.
 • Установите точки доступа.Конкретные шаги по установке точки доступа зависят от поставщика, но общие шаги могут включать:
 • Подключение точки доступа к маршрутизатору.
 • Настройка службы DHCP соответствующим образом.
 • Настройка соответствующих схем шифрования.
 • Настройка каналов и частот.
 • Установка SSID / ESSID и маяка 802.11.
 • При необходимости создание списка управления доступом (ACL). ACL содержит список пользователей, имеющих доступ к беспроводной сети.
 • Настройка сетевых адаптеров устройств, которые будут подключаться к AP.
 • Проверьте, чтобы установка соответствовала размеру, была безопасной и работоспособной. Убедитесь, что эти тесты проводятся в реальных условиях, чтобы у вас был точный тест.
 • Задокументируйте шаги и установите основу для будущих установок.
 Размещение беспроводной точки доступа
 Принимая решение о размещении точек доступа, необходимо учитывать несколько важных факторов.
 • План здания:
 План здания является очень важным фактором при выборе позиций
 для размещения точек доступа.Масштабируемая планировка зоны покрытия здания поможет определиться с зонами, в которых вам потребуется беспроводной доступ. Используйте схему, чтобы определить места возможных помех и препятствий. Кроме того, макет помогает находить стратегические точки, где можно разместить точки доступа.
 • Зона покрытия:
 Зона покрытия точки доступа называется сотой. Если площадь соты велика, то
 нужно подумать об увеличении количества WAP. Перекрывающиеся ячейки с несколькими точками доступа обеспечивают непрерывный доступ для устройств.
 • Клиенты:
 Количество клиентов, получающих доступ к WAP, играет важную роль при принятии решения о размещении
 WAP.
